Schnitt A-A 165 177 100 HL Ventilatie 10. Aeratoare cu membrana DN50 DN75 48 10 HL Aeratoare Informaţii de bază pentru proiectare şi execuţie Aeratoarele cu membrana sunt in prezent nelipsite in aproape toate sisteme de canalizari interioare. Principala sarcina a acestor aeratoare este pe de-o parte sa echilibreze presiunea in sistemul de canalizare interioara si pe de alta parte sa impiedice degajarea mirosului din sistemul de canalizare in incaperea in care sunt instalate. Mai jos sunt prezentate raspunsuri la intrebari frecvente. ▲Este necesar ca teava de canalizare sa fie scoasa deasupra acoperisului ? Da. Minim o conducta trebuie sa fie montata cu un capat in aer liber, astfel incat sa se asigure ventilatia si in acelasi timp aerisirea sistemului de canalizare exterioara (valabil si in cazul caselor pasive conform Standardului Austriac B2501). ▲ Care este rolul aeratorului cu membrana ? Atunci cand apa menajera este in cadere pe coloana de canalizare interioara, se

Pagina 1-Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, brosura...

Pagina 2 - Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, ...

creeaza depresiune in coloana, fapt ce duce la posibilitatea ca apa din sifoane sa fie absorbita in coloana. Aeratorul cu membrana are rolul de a egaliza presiunile (de a compensa depresiunea formata) si de a evita astfel efectele neplacute cum sunt zgomotul in conducte, golirea sifonului si evident degajarea mirosurilor neplacute. Ele pot fi instalate fara efort. ▲ Cand este necesara utilizarea aeratoarelor cu membrana ? Conductele individuale sau multiple ce au o lungime mai mare de 4 m fata de conducta verticala de colectare trebuie sa fie echipate cu piese de ventilatie (aeratoare cu membrana). Cel putin o conducta de 96 colectare verticala trebuie sa iasa deasupra acoperisului, pe toate celelalte conducte de colectare verticale putand fi instalate aeratoare cu membrana. standardele DIN 1986-100 si EN12380. De exemplu aeratorul nostru HL900 are conform acestor standarde clasificarea A-I, cu cea mai ridicata plaja de la -20 grd C la +60 grd C. ▲ Unde se instaleaza aeratoarel

Pagina 2-Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, brosura...

Pagina 3 - Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, ...

e cu membrana ? La capatul superior al conductelor verticale de canalizare, deasupra ultimului obiect ce preia apa menajera (de exemplu deasupra toaletei aflate la cel mai inalt nivel. Avantajul este ca prin folosirea aeratorului nu mai este necesara trecerea prin tavan pana in atic). Deasemenea in cazul renovarilor, atunci cand un sifon trebuie sa fie ventilat, pentru a rezolva problemele existente. ▲ Este permisa instalarea aeratoarelor cu membrana sub nivelul de inundare ? Da, dar numai daca conducta de canalizare este prevazuta cu o clapeta anti-retur. ▲Cum functioneaza aeratorul ? In interiorul aeratorului un disc (membrana) din cauciuc regleaza debitul de aer ce intra in coloana de canalizare. Acesta membrana inchide orificiul de aerisire in cazul in care in canalizare presiunea este egala cu presiunea atmosferica sau exista o suprapresiune si astfel impiedica aerul (sau mirosul) din canalizare sa se degaje.Acesta este si motivul pentru care aeratoarele trebuie instalate in

Pagina 3-Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, brosura...

Pagina 4 - Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, ...

pozitie verticala. ▲ Locul de instalare / Temperatura de lucru Aeratoarele cu membrana trebuie instalate intr-un spatiu (locatie) care sa asigure un volum suficient de aer necesar egalizarii presiunii in conducta de canalizare. Temperatura de lucru este indicata in ▲Este permisa utilizarea aeratoarelor cu membrana pentru ventilarea coloanelor de lift? Nu, in acest caz este obligatorie conectarea la o conducta de ventilatie care sa iasa deasupra acoperisului ▲ Intretinerea Asigurati-va ca instalarea aeratoarelor cu membrana sa se faca intr-o locatie la care sa puteti avea acces pentru a le curata sau pentru a le inlocui in cazul in care se defecteaza. Pentru curatare, HL a echipat aeratoarele sale cu o plasa de insecte care se poate detasa cu usurinta in vederea curatarii. In general se poate spuna ca atat timp cat nu apar mirosuri neplacute in incapere, aeratorul functioneaza corect si normal. ▲ Siguranta Pentru a avea asigurata o ventilatie buna si de lunga durata a retelei

Pagina 4-Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, brosura...

Pagina 5 - Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, ...

de canalizare va recomandam sa folositi numai tipuri de aeratoare cu membrana aprobate si care au fost testate in timp. Standarde relevante/Directive EN 12056-2.............. Sisteme de canalizare gravitationala in interiorul cladirilor EN12380................... Aeratoare pentru sisteme de canalizare DIN 1986-100........... Sisteme de canalizare pentru cladiri si terenuri private ÖNORM B2501........ Sisteme de canalizare pentru cladiri HL Aerator cu membrana – Exemple de calcule – Principii de funcționare Principii de funcționare Exemplu de calcul pentru un bloc de locuinte cu restaurant conform formulei de calcul din EN 12056-2 Ventilaţie prin acoperiş In cazul aparitiei unei suprapresiuni in sistemul de canalizare aeratorul ramane inchis. Nu se degaja miros. Locuință Locuință Aerator HL900N DN110 Restaurant Locuință In cazul aparitiei unei depresiuni (vacum) in reteaua de canalizare, membrana aeratorului se deschide si aerul patrunde in canalizare pentru a

Pagina 5-Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, brosura...

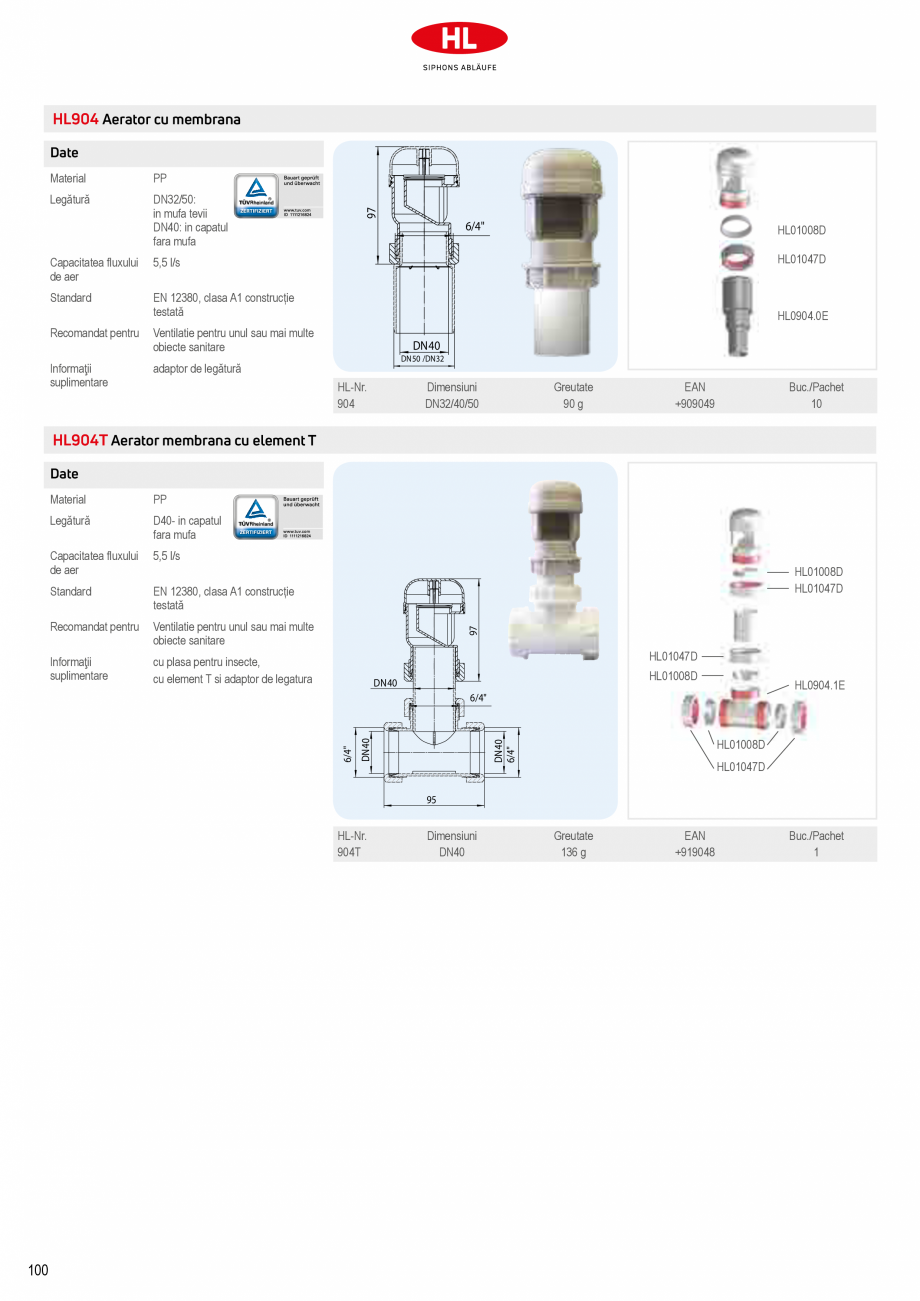

Pagina 6 - Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, ...

asigura egalizarea presiunilor. Coeficienti tipici pentru ape menajere unde: Qww = debitul de apă reziduală (l/s) K = indexul fluxului ∑ DU = Valoarea totala a obiectelor sanitare racordate Qa = cantitatea de aer necesar Utilizare neregulata ca de exemplu in Cladiri de apartamente, birouri, 0,5 Utilizare regulata ca de ex. in Spitale, scoli, restaurante, hoteluri 0,7 Utilizarea frecventa ca de ex. in Toalete publice si/ sau dusuri Utilizare speciala ca de ex. Laboratoare 1 1,2 Locuințe 6 WC cu rezervor 7,5 l 6 Chiuvetă 6 x 2,0 l/s = 12 l/s 6 x 0,5 l/s = 3 l/s 3 Vane de baie 3 x 0,8 l/s = 2,4 l/s 3 Dușuri 3 x 0,6 l/s = 1,8 l/s 3 Mașini de spălat 3 x 0,8 l/s = 2,4 l/s Suma totală 21,6 l/s Restaurant Extras din EN 12056-2 tabelul 2 Valori pentru apa menajera Obiectul sanitar Valoarea DU (l/s) Chiuvetă, bideu 0,5 Duș fără dop 0,6 Duș cu dop 0,8 4 WC cu rezervor 7,5 l 4 x 2,0 l/s = 8 l/s Cadă de baie 0,8 2 Chiuvetă 2 x 0,5 l/s = 1 l/s Chiuv

Pagina 6-Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, brosura...

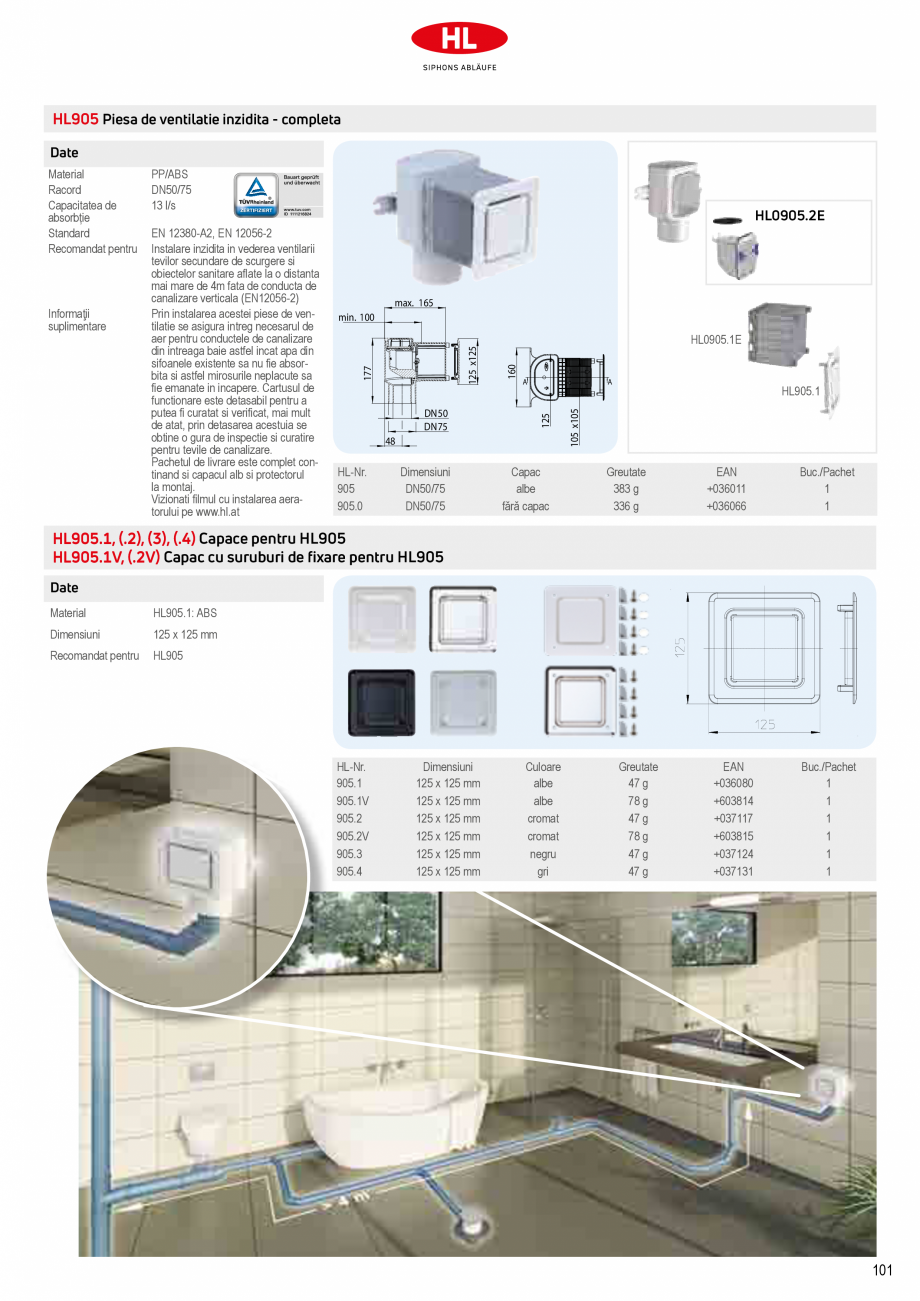

Pagina 7 - Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, ...

etă de bucătărie 0,8 9 l/s Mașina de spălat vase 0,8 Mașină de spălat pînă la 6 kg 0,8 Mașină de spălat pînă la 12 kg 1,5 WC cu rezervor 7,5 l 2,0 Sifon de pardoseală DN50 0,8 Sifon de pardoseală DN70 1,5 Sifon de pardoseală DN100 2,0 Suma totală Qww Locuințe = 0,5 x √ 21,6 l/s = 0,5 x 4,65 l/s = 2,33 l/s (Qtot) Qww Restaurant = 0,7 x √ 9 l/s = 0,7 x 3 l/s = 2,1 l/s (Qtot) Qa = 8 x (Qtot Locuințe + Qtot Restaurant) Qa = 8 x 4,43 l/s = 35,44 l/s Capacitatea de absorbire de aer la HL900N = 37 l/s 97 HL Aerator cu membrana – Produse – Date HL900N Aerator cu membrana cu reductie Date Material Legătură Capacitatea fluxului de aer Standard Recomandat pentru Informaţii suplimentare PP Mufă de legătură DN110/75/50 37 l/s EN 12380, clasa A1 construcție testată Ventilatie pentru conducte verticale individuale sau multiple cu gratar contra insectelor detasabil (pentru o curatare usoara), membrana masiva din cauciuc, perete dublu ce asigur

Pagina 7-Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, brosura...

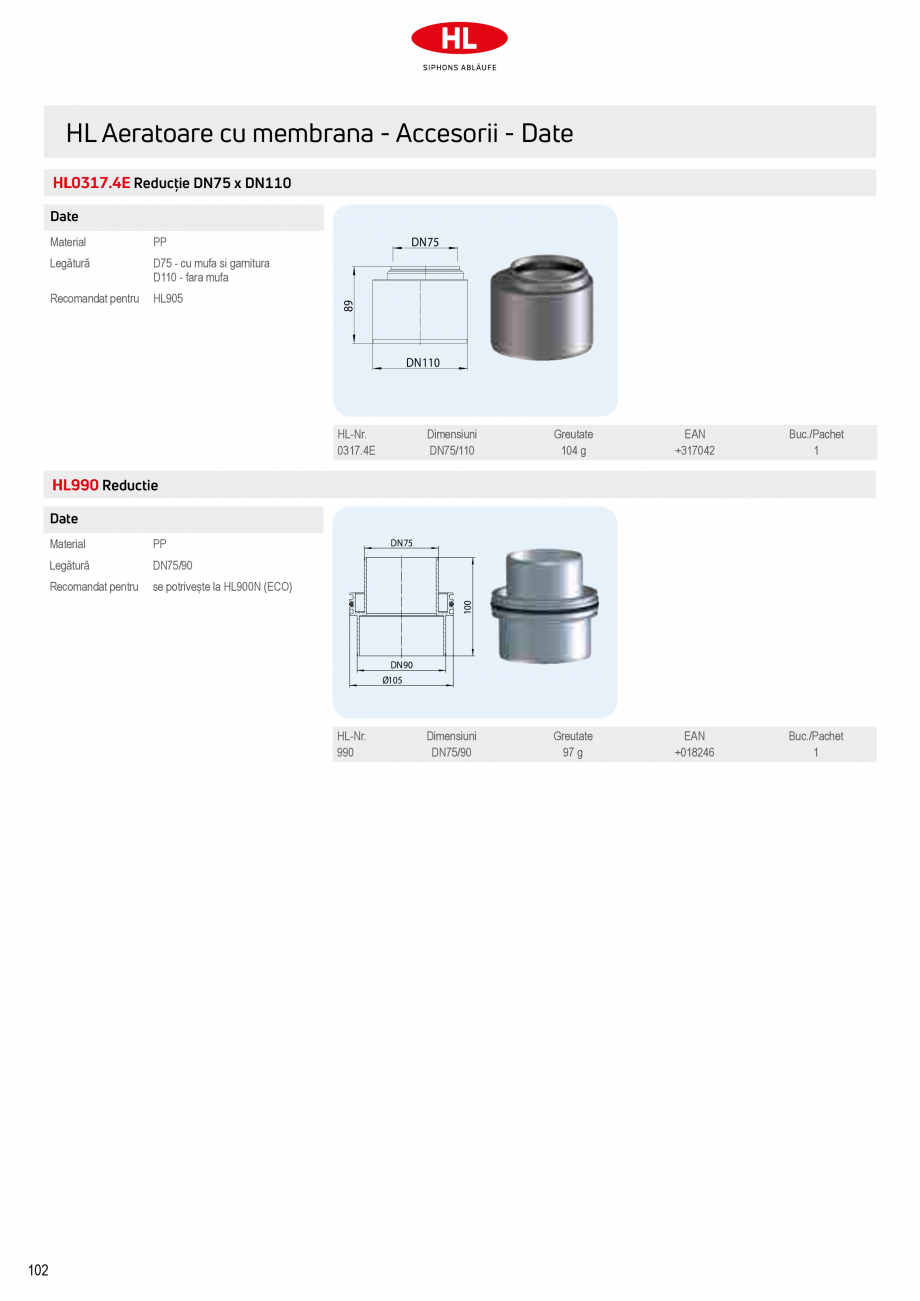

Pagina 8 - Aeratoare cu membrana HL Hutterer & Lechner HL905, HL900NECO, HL900N, HL904 Catalog, ...

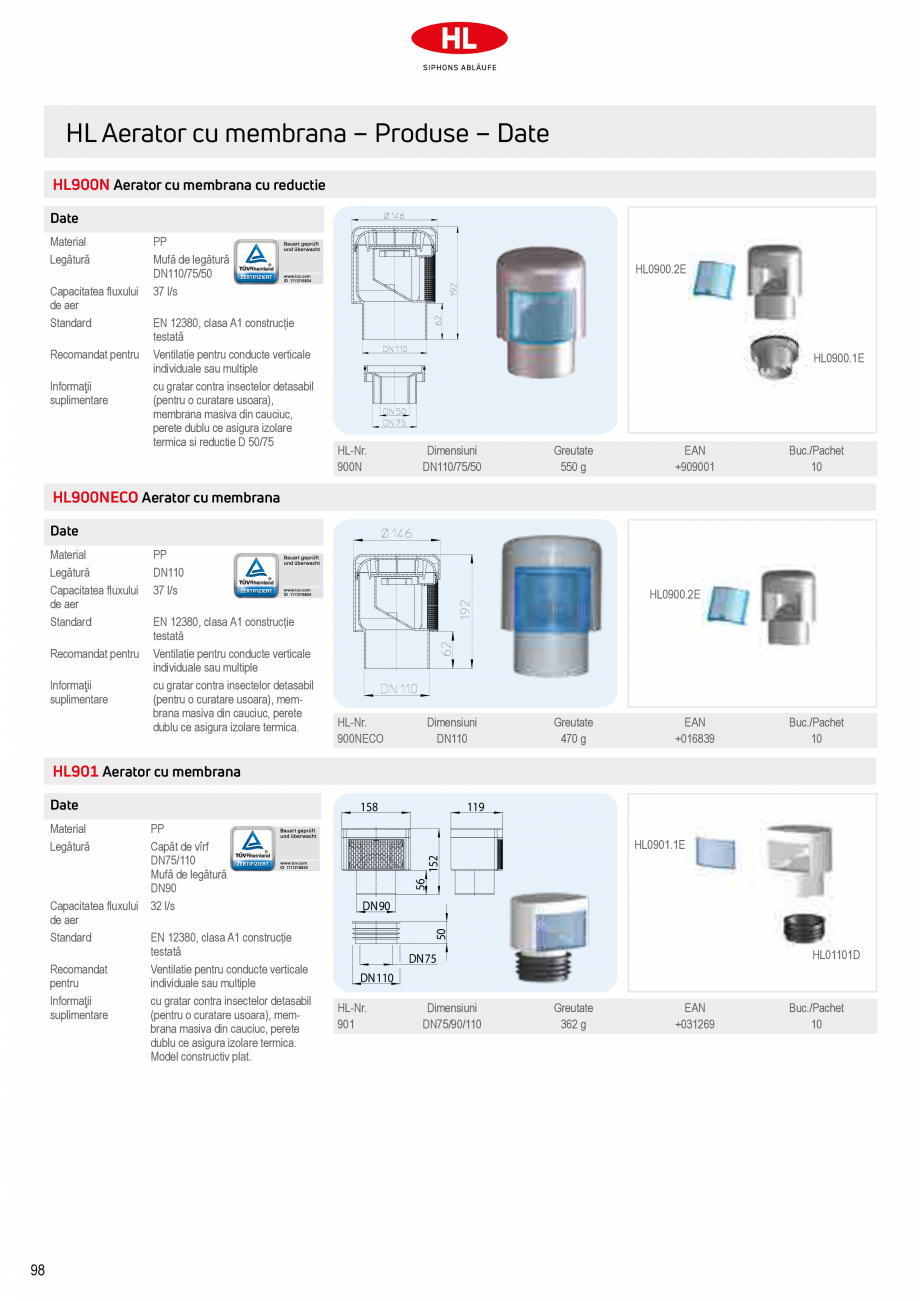

a izolare termica si reductie D 50/75 HL0900.2E HL0900.1E HL-Nr. 900N Dimensiuni DN110/75/50 Greutate 550 g EAN +909001 Buc./Pachet 10 HL900NECO Aerator cu membrana Date Material Legătură Capacitatea fluxului de aer Standard Recomandat pentru Informaţii suplimentare PP DN110 37 l/s EN 12380, clasa A1 construcție testată Ventilatie pentru conducte verticale individuale sau multiple cu gratar contra insectelor detasabil (pentru o curatare usoara), membrana masiva din cauciuc, perete dublu ce asigura izolare termica. HL0900.2E HL-Nr. 900NECO Dimensiuni DN110 Greutate 470 g EAN +016839 Buc./Pachet 10 HL901 Aerator cu membrana Date Capacitatea fluxului de aer Standard Recomandat pentru Informaţii suplimentare 98 158 EN 12380, clasa A1 construcție testată Ventilatie pentru conducte verticale individuale sau multiple cu gratar contra insectelor detasabil (pentru o curatare usoara), membrana masiva din cauciuc, perete dublu ce asigura izolare termica. Model construc
