Tip documentatie: Fisa tehnica

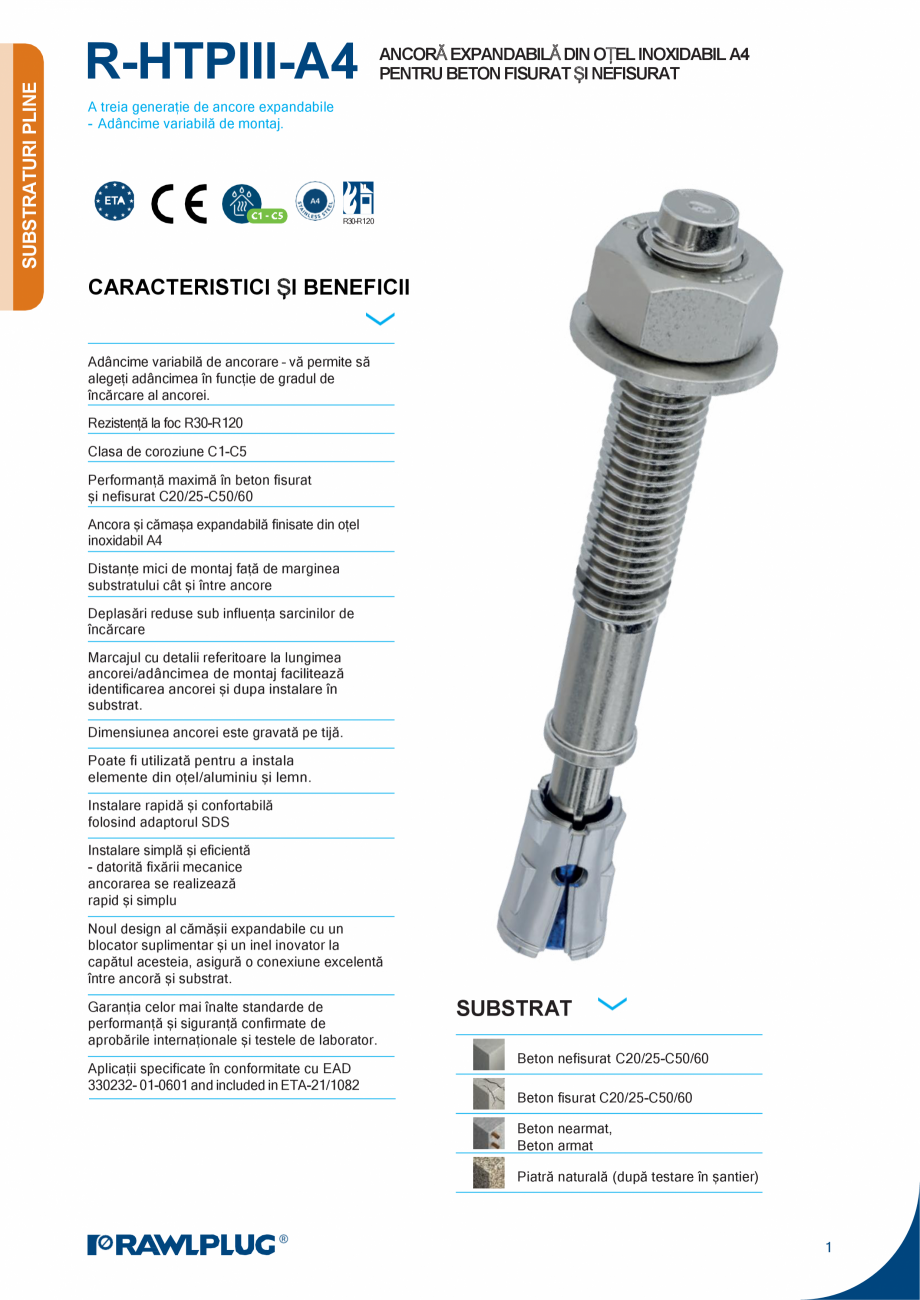

Pagina 1 - Ancora expandabila din otel inoxidabil A4 pentru beton fisurat si nefisurat RAWLPLUG...

SUBSTRATURI PLINE R-HTPIII-A4 ANCORĂ EXPANDABILĂ DIN OȚEL INOXIDABIL A4 PENTRU BETON FISURAT ȘI NEFISURAT A treia generație de ancore expandabile - Adâncime variabilă de montaj. R30-R120 CARACTERISTICI ȘI BENEFICII Adâncime variabilă de ancorare – vă permite să alegeți adâncimea în funcție de gradul de încărcare al ancorei. Rezistență la foc R30-R120 Clasa de coroziune C1-C5 Performanță maximă în beton fisurat și nefisurat C20/25-C50/60 Ancora și cămașa expandabilă finisate din oțel inoxidabil A4 Distanțe mici de montaj față de marginea substratului cât și între ancore Deplasări reduse sub influența sarcinilor de încărcare Marcajul cu detalii referitoare la lungimea ancorei/adâncimea de montaj facilitează identificarea ancorei și dupa instalare în substrat. Dimensiunea ancorei este gravată pe tijă. Poate fi utilizată pentru a instala elemente din oțel/aluminiu și lemn. Instalare rapidă și confortabilă folosind adaptorul SDS In

Pagina 1-Ancora expandabila din otel inoxidabil A4 pentru beton fisurat si nefisurat RAWLPLUG R-HPTIII-A4...

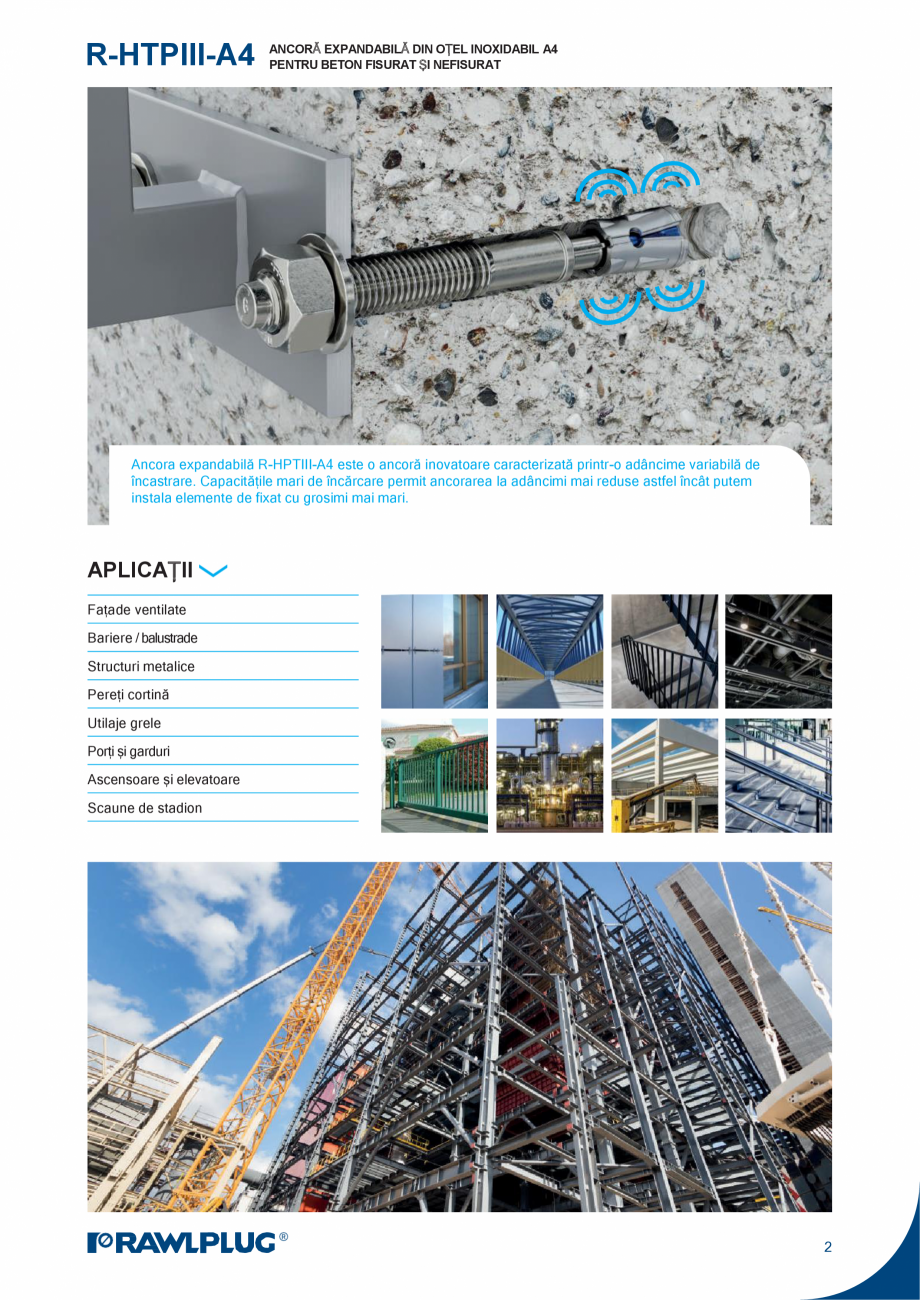

Pagina 2 - Ancora expandabila din otel inoxidabil A4 pentru beton fisurat si nefisurat RAWLPLUG...

stalare simplă și eficientă - datorită fixării mecanice ancorarea se realizează rapid și simplu Noul design al cămășii expandabile cu un blocator suplimentar și un inel inovator la capătul acesteia, asigură o conexiune excelentă între ancoră și substrat. Garanția celor mai înalte standarde de performanță și siguranță confirmate de aprobările internaționale și testele de laborator. Aplicații specificate în conformitate cu EAD 330232- 01-0601 and included in ETA-21/1082 SUBSTRAT Beton nefisurat C20/25-C50/60 Beton fisurat C20/25-C50/60 Beton nearmat, Beton armat Piatră naturală (după testare în șantier) 1 R-HTPIII-A4 ANCORĂ EXPANDABILĂ DIN OȚEL INOXIDABIL A4 PENTRU BETON FISURAT ȘI NEFISURAT Ancora expandabilă R-HPTIII-A4 este o ancoră inovatoare caracterizată printr-o adâncime variabilă de încastrare. Capacitățile mari de încărcare permit ancorarea la adâncimi mai reduse astfel încât putem instala elemente de fixat cu grosimi mai

Pagina 2-Ancora expandabila din otel inoxidabil A4 pentru beton fisurat si nefisurat RAWLPLUG R-HPTIII-A4...

Pagina 3 - Ancora expandabila din otel inoxidabil A4 pentru beton fisurat si nefisurat RAWLPLUG...

mari. APLICAȚII Fațade ventilate Bariere / balustrade Structuri metalice Pereți cortină Utilaje grele Porți și garduri Ascensoare și elevatoare Scaune de stadion 2 R-HTPIII-A4 ANCORĂ EXPANDABILĂ DIN OȚEL INOXIDABIL A4 PENTRU BETON FISURAT ȘI NEFISURAT GHID DE INSTALARE 1. Efectuați gaură cu o mașină de găurit cu percuție. Găuriți până la adâncimea necesară. 2. Curățați bine gaura efectuată cu peria de sârmă și cu pompa de suflat praful. 3. Introduceți ancora în gaură prin orificiul elementului de fixat și loviți-o cu un ciocan până la adâncimea corespunzătoare. 4. Folosind cheia dinamometrică, strângeți piulița la cuplul necesar. INFORMAȚII DESPRE PRODUS Mărime M8 M10 M12 Diametru Lungime Diametrul minim al găurii în elementul de instalat Grosimea maximă a elementului de instalat d L df tfix, max [mm] [mm] 9 135 12 140 14 225 Produs [mm] [mm] R-HPTIIIA408060/10 8 60 R-HPTIIIA408075/25 8 75 R-HPTIIIA408

Pagina 3-Ancora expandabila din otel inoxidabil A4 pentru beton fisurat si nefisurat RAWLPLUG R-HPTIII-A4...

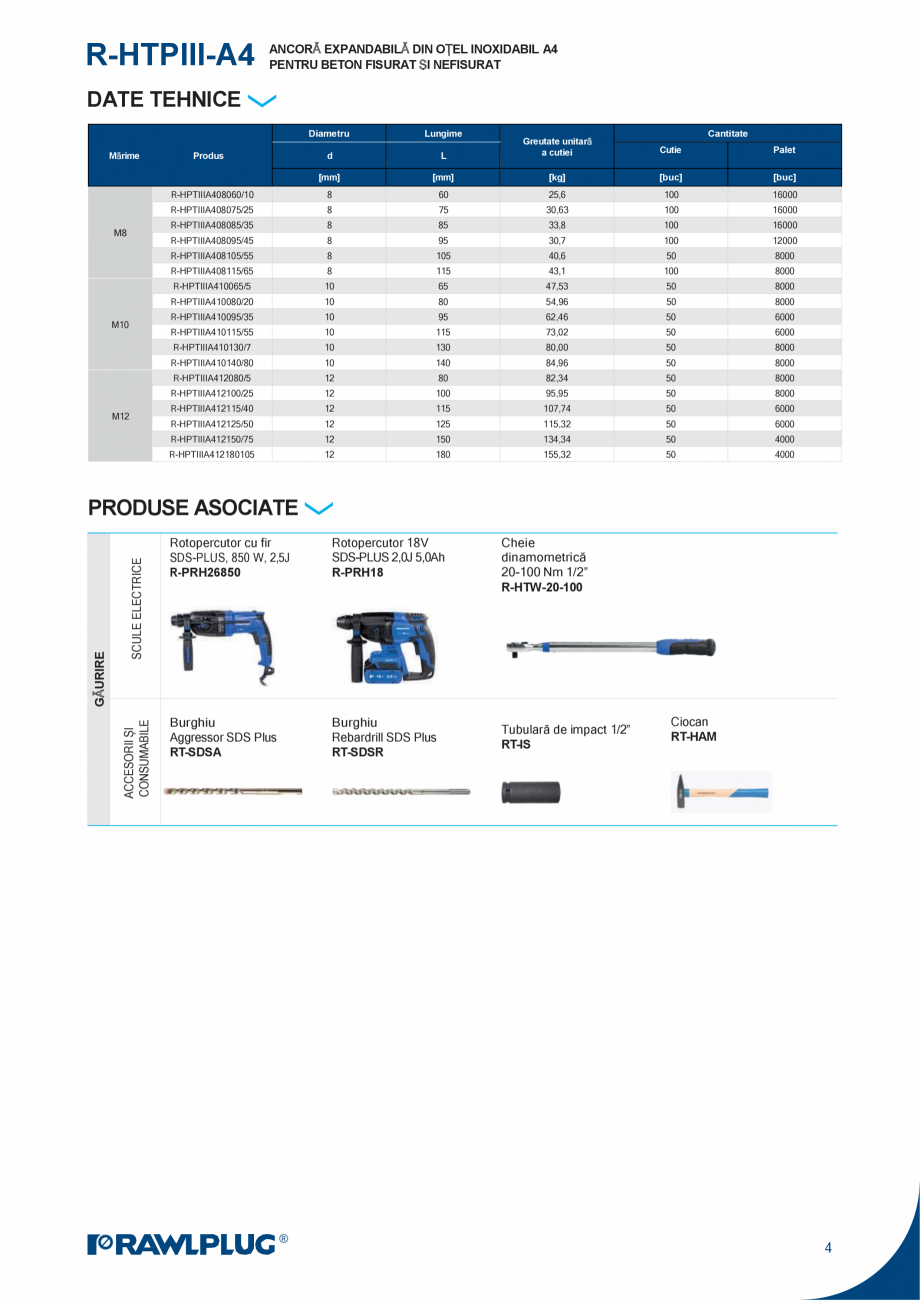

Pagina 4 - Ancora expandabila din otel inoxidabil A4 pentru beton fisurat si nefisurat RAWLPLUG...

085/35 8 85 R-HPTIIIA408095/45 8 95 R-HPTIIIA408105/55 8 105 R-HPTIIIA408115/65 8 115 R-HPTIIIA410065/5 10 65 R-HPTIIIA410080/20 10 80 R-HPTIIIA410095/35 10 95 R-HPTIIIA410115/55 10 115 R-HPTIIIA410130/7 10 130 R-HPTIIIA410140/80 10 140 R-HPTIIIA412080/5 12 80 R-HPTIIIA412100/25 12 100 R-HPTIIIA412115/40 12 115 R-HPTIIIA412125/50 12 125 R-HPTIIIA412150/75 12 150 R-HPTIIIA412180105 12 180 PARAMETRI INSTALARE R-HPTIII-A4 M8 M10 d0 [mm] Ø8 Ø10 Ø12 hnom≥ [mm] 40-77 48-148 60-135 t fix, max [mm] 135,0 140,0 225,0 [mm] 45-82 53-113 68-143 Cuplul de strângere h0≥ Tinst Grosimea minimă a substratului hmin≥ [mm] Distanța minimă față de margine smin [mm] Distanța minimă între ancore cmin [mm] Adâncimea efectivă de instalare he f Diametrul găurii în substrat Adâncimea nominală de încastrare Grosimea maximă a elementului de instalat Adâncimea găurii în substrat [Nm] 20 80,0 40 100,0
