Documentatie atasata la

Sisteme de incalzire in pardoseala pe baza de apa DANFOSS

Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS Ally™ Gateway, Icon Wiring box

Limba: Romana

12 afisari

Tip documentatie: Instructiuni montaj, utilizare

Pagina 1 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

Ghid aplicații Proiectarea instalațiilor de încălzire centralizată și de apă caldă menajeră pentru clădiri rezidențiale Alegerea soluției potrivite pentru eficiență energetică sporită 21 de aplicații vă vor ajuta să alegeți soluția optimă Danfoss pentru instalația dumneavoastră climatesolutions.danfoss.ro PRODUSELE POTRIVITE PENTRU PROIECTELE DUMNEAVOASTRĂ. Acest ghid de aplicații vă va îndruma printre numeroase tipuri de instalații de încălzire centralizată și de apă caldă din construcțiile de clădiri rezidențiale, facilitând alegerea soluției potrivite. 05 | COVORAȘE DEVI DE ÎNCĂLZIRE ELECTRICĂ PRIN PARDOSEALĂ / CABLURI DE ÎNCĂLZIRE, ELEMENTE DE CONTROL 06 | ÎNCĂLZIRE CU APĂ PRIN PARDOSEALĂ - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE, SISTEM PENTRU TEMPERATURI SCĂZUTE 07 | ÎNCĂLZIRE CU APĂ PRIN PARDOSEALĂ - CONTROLUL TEMPERATURII ÎN CAMERA DE REFERINȚĂ, SISTEM PENTRU TEMPERATURI SCĂZUTE 08 | ÎNCĂLZIRE C

Pagina 1-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 2 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

U APĂ PRIN PARDOSEALĂ - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE, SISTEM PENTRU TEMPERATURI SCĂZUTE ȘI SISTEM DE RĂCIRE CU DOUĂ ȚEVI 09 | ÎNCĂLZIRE CU APĂ PRIN PARDOSEALĂ - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE, SISTEM PENTRU TEMPERATURI SCĂZUTE ȘI SISTEM DE RĂCIRE CU 3 / 4 ȚEVI 10 | ÎNCĂLZIRE CU APĂ PRIN PARDOSEALĂ - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE, SISTEM PENTRU TEMPERATURI RIDICATE 11 | SISTEM COMBINAT DE ÎNCĂLZIRE CU APĂ - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE, SISTEM PENTRU TEMPERATURI RIDICATE 12 | SISTEM COMBINAT DE ÎNCĂLZIRE CU APĂ - CONTROLUL AUTOMAT AL TEMPERATURII 13 | RADIATOR DE ÎNCĂLZIRE CU APĂ - CONTROLUL AUTOMAT AL TEMPERATURII ÎN CAMERE INDIVIDUALE 14 | RADIATOR DE ÎNCĂLZIRE CU APĂ - CONTROLUL TEMPERATURII ÎN CAMERA DE REFERINȚĂ 15 | RADIATOR DE ÎNCĂLZIRE CU APĂ - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE 16 | RADIATOR DE ÎNCĂLZIRE CU APĂ - CONTROLUL TEMPERATURII ÎN CAMERE

Pagina 2-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 3 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

INDIVIDUALE 17 | RADIATOR DE ÎNCĂLZIRE CU APĂ - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE 18 | RADIATOR DE ÎNCĂLZIRE CU APĂ - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE, MODERNIZAREA SISTEMELOR CU TRASEU NECUNOSCUT 19 | RADIATOR DE ÎNCĂLZIRE CU APĂ - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE (RADIATOARE DECORATIVE) 20 | RADIATOR DE ÎNCĂLZIRE CU APĂ - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE (RADIATOARE DECORATIVE) 21 | RADIATOR DE ÎNCĂLZIRE CU APĂ CARE UTILIZEAZĂ STAȚIA DE APARTAMENT EVOFLAT - CONTROLUL TEMPERATURII ÎN CAMERE INDIVIDUALE + PREGĂTIREA APE CALDE MENAJERE 22 | CIRCULAȚIA APEI MENAJERE - CONTROLUL TEMPERATURII APEI LA IEȘIRE ÎNTR-UN ARANJAMENT VERTICAL 23 | CIRCULAȚIA APEI MENAJERE - CONTROLUL TEMPERATURII APEI LA IEȘIRE ÎNTR-UN ARANJAMENT ORIZONTAL 24 | CAZAN DE ÎNCĂLZIRE - CONTROLAT DE UN RELEU PENTRU CAZAN 25 | REZERVOR APĂ CALDĂ MENAJERĂ - CONTROL 26 | LISTA DE ECHIPAMENTE climatesolutions.danfoss.ro |

Pagina 3-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 4 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

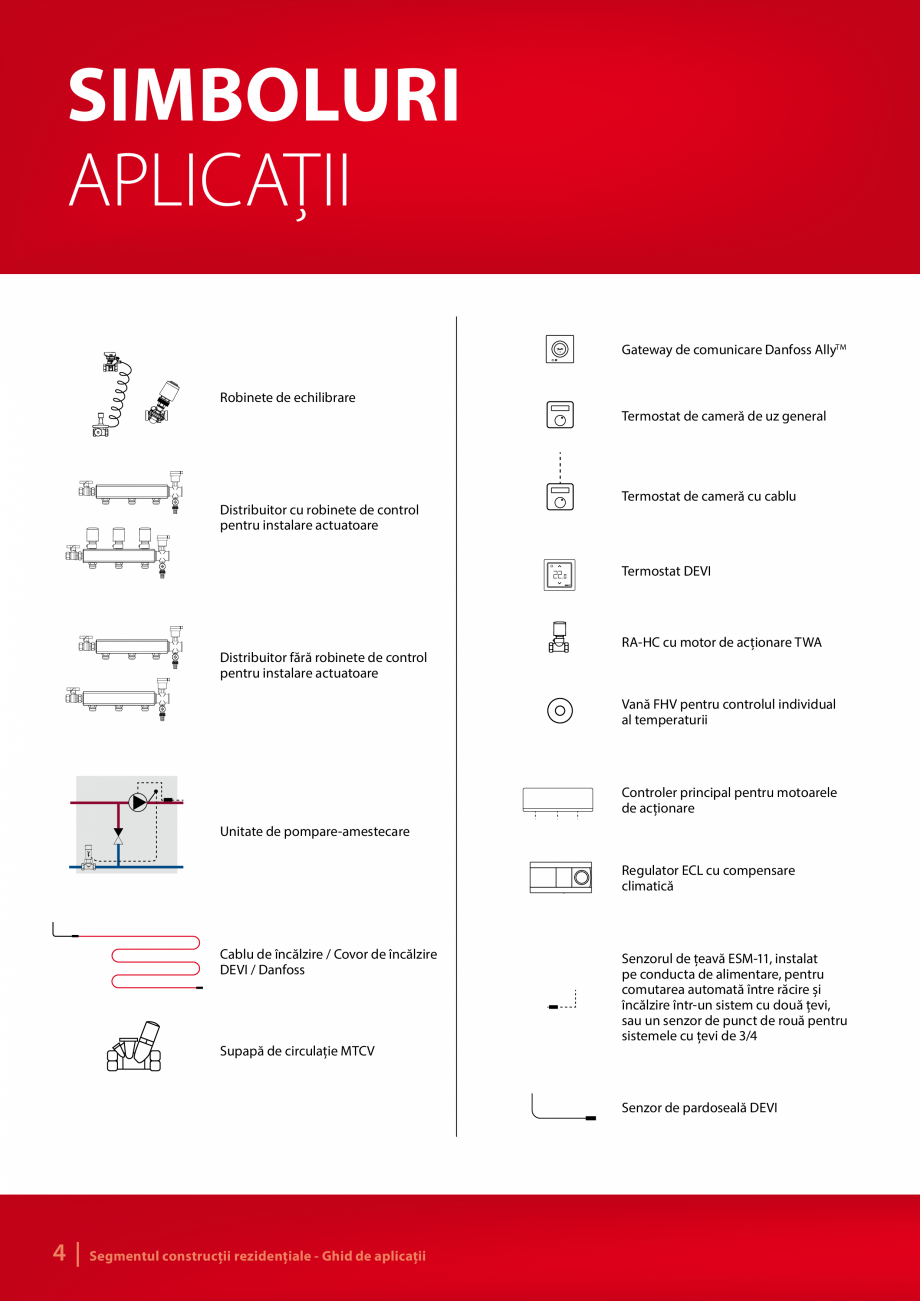

3 SIMBOLURI APLICAȚII Ally Gateway de comunicare Danfoss AllyTM Robinete de echilibrare Termostat de cameră de uz general Termostat de cameră cu cablu Distribuitor cu robinete de control pentru instalare actuatoare Termostat DEVI RA-HC cu motor de acționare TWA Distribuitor fără robinete de control pentru instalare actuatoare Vană FHV pentru controlul individual al temperaturii 3 3 3 2 Controler principal pentru motoarele de acționare 3 2 2 2 Unitate de pompare-amestecare 3 3 2 2 3 Supapă de circulație MTCV 3 2 Cablu de încălzire / Covor de încălzire DEVI / Danfoss Regulator ECL cu compensare climatică Senzorul de țeavă ESM-11, instalat pe conducta de alimentare, pentru comutarea automată între răcire și încălzire într-un sistem cu două țevi, sau un senzor de punct de rouă pentru sistemele cu țevi de 3/4 2 3 2 3 2 Senzor de pardoseală DEVI 4| Segmentul construcții rezidențiale - Ghid de aplicații 1. Încălzire electri

Pagina 4-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 5 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

că prin pardoseală Covorașe și cabluri de încălzire electrică, elemente de control DEVI / Danfoss Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi  Case multi-familiale modernizare   Descriere: Încălzirea electrică prin pardoseală constă din covorașe de încălzire sau cabluri de încălzire așezate în pardoseală și un termostat. Un senzor de temperatură plasat în pardoseală și conectat la un termostat permite controlul precis al temperaturii pardoselii. De asemenea, este posibil să controlați încălzirea utilizând o combinație de senzori de temperatură pentru pardoseală și aer sau doar un senzor de temperatură pentru aer*. Utilizat ca sursă principală de căldură sau pentru a obține efectul unei pardoseli calde într-o singură cameră, de ex. într-o baie. 1 2 3 Componentele utilizate în această aplicație: Control Sursa de încălzire 1. DEVIreg Smart sau ECtemp Smart** + senzor de tempera

Pagina 5-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 6 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

tură pentru pardoseală (3), termostat programabil conectat la o rețea Wi-Fi și aplicația DEVI Smart, care vă permit să controlați sistemul de încălzire de oriunde, în orice moment. Este proiectat numai pentru instalații permanente și, prin urmare, datorită designului său special din două piese, se potrivește cu o gamă largă de cadre și senzori. 2. Cabluri de încălzire sau covorașe DEVI sau Danfoss, utilizate pentru încălzirea prin pardoseală. Note: * Pentru a controla numai cu senzorul de temperatură pentru aer, trebuie să se îndepărteze protecția din plastic din spatele modulului afișajului. ** Alternativ, se poate utiliza termostatul mai simplu DEVIreg™ Touch. • În cazul unei modernizări sunt utilizate pentru a obține efectul unei pardoseli calde într-o singură cameră, de ex. într-o baie. climatesolutions.danfoss.ro |5 2. Încălzire cu apă prin pardoseală - controlul individual al temperaturii în fiecare cameră, sistem pentru tempe

Pagina 6-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 7 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

raturi scăzute Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi  Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu apă prin pardoseală. Controlul individual al confortului în fiecare cameră și economii de energie datorită termostatelor de cameră. Economii de energie electrică datorită releelor încorporate în controlerele superioare și a celor care controlează funcționarea pompelor de circulație în funcție de cererea de căldură. Debitul corect al agentului termic prin toate buclele din pardoseală este asigurat datorită utilizării robinetelor de echilibrare și presetării robinetelor de control ale buclelor individuale. 1 4 3 2 Componentele utilizate în această aplicație: Control 1. Controler Danfoss Icon™ 24 V*, vă permite să configurați și să gestionați întregul sistem, să configurați controlerul principal și să utilizați setările din aplicație introduse ante

Pagina 7-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 8 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

rior; interfață tactilă. 2. Termostat Icon™ 24 V / Wireless, termostat de cameră pentru controlul încălzirii prin pardoseală, versiuni disponibile: 24 V cu fir sau wireless. Controlul debitului 3. Distribuitor FHF + TWA-A NC 24 V, utilizat pentru controlul debitului în sistemele de încălzire cu apă prin pardoseală. Fiecare dintre buclele de încălzire prin pardoseală este conectată la un distribuitor și datorită unui motor de acționare TWA-A, este posibil să se controleze temperatura din fiecare cameră. Echilibrare 4. ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea diferențială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. Note: * Utilizarea unor module suplimentare ale aplicației permite comanda de la distanță a sistemului dvs. de încălzire cu aplicația Danfoss Icon™. • Unitățile de pompare-amestecare nu sunt necesare în sistemele pentru temperaturi scăzute. • Este po

Pagina 8-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 9 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

sibilă utilizarea sistemului de control Danfoss Ally™. • Poate fi utilizat ca alternativă la robinetele ASV ale robinetului de echilibrare automată AB-PM. • Este disponibil controlul confortului cu un senzor de temperatură pentru pardoseală. 6| Segmentul construcții rezidențiale - Ghid de aplicații 3. Încălzire cu apă prin pardoseală - controlul temperaturii în camera de referință, sistem pentru temperaturi scăzute Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi  Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu apă prin pardoseală. Controlul temperaturii în camera de referință cu o vană zonală. Debitul corect al agentului termic prin toate buclele din pardoseală este asigurat datorită utilizării robinetelor de echilibrare și presetării robinetelor de control ale buclelor individuale. 2 3 1 Componentele utilizate în această aplicație: Control 1. Danfoss Icon�

Pagina 9-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 10 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

� 230 V, termostat programabil; posibilitatea de a alege una din cele 7 scheme de încălzire predefinite. Controlul debitului 2. RA-HC* + TWA-A NC 230 V, robinet de zonă, utilizat pentru controlul debitului utilizând un motor de acționare TWA-A, comandat de un termostat de cameră. Echilibrare 3. ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea diferențială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. Note: * În cazul debitelor mai mici, se poate utiliza robinetul RA-C cu un motor de acționare TWA-A. • Unitățile de pompare-amestecare nu sunt necesare în sistemele pentru temperaturi scăzute. • Poate fi utilizat ca alternativă la robinetele ASV ale robinetului de echilibrare automată AB-PM. • Este disponibil controlul confortului cu un senzor de temperatură pentru pardoseală. climatesolutions.danfoss.ro |7 4. Încălzire cu apă prin pardoseală - controlul individual al temperaturii

Pagina 10-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 11 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

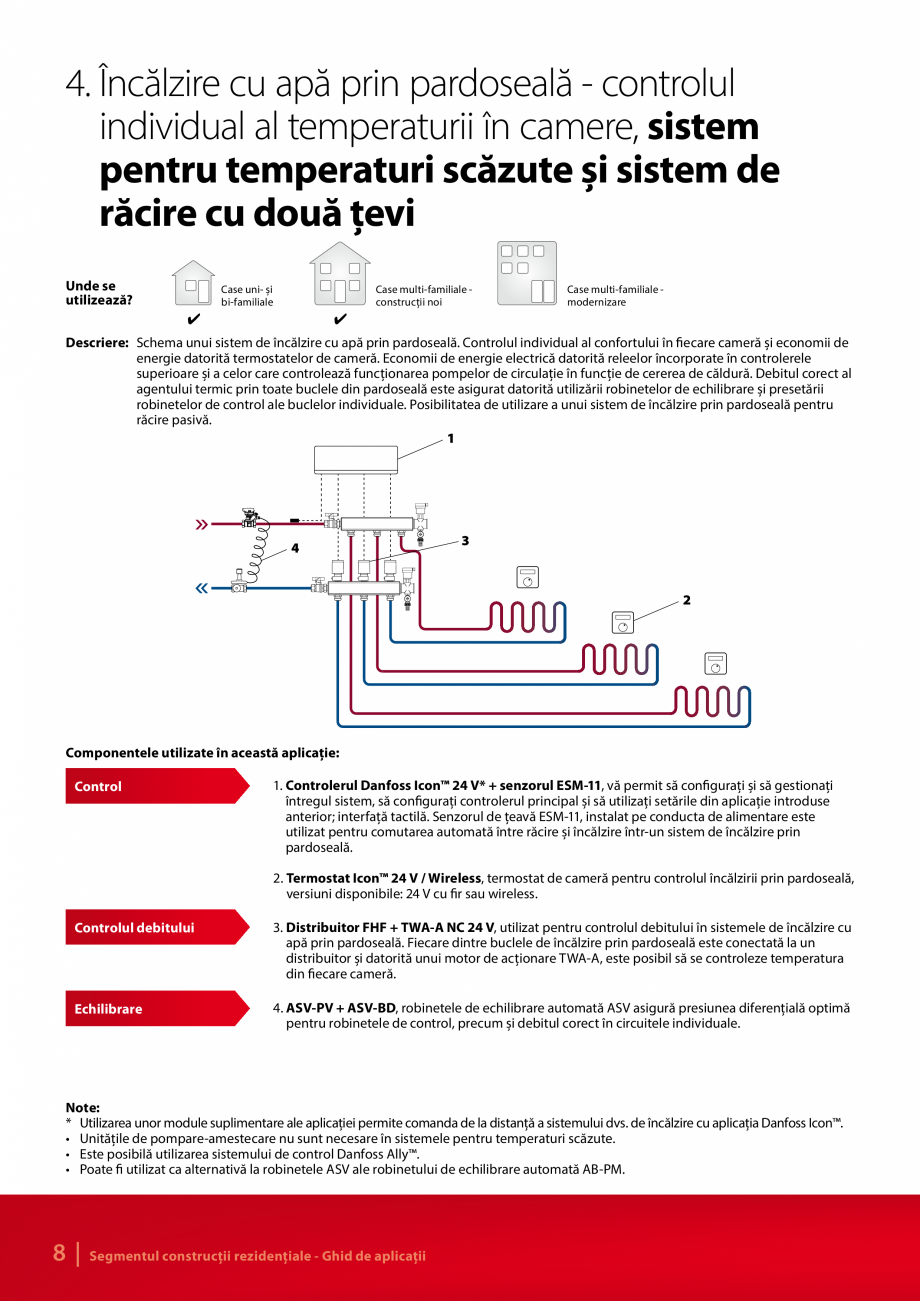

în camere, sistem pentru temperaturi scăzute și sistem de răcire cu două țevi Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi  Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu apă prin pardoseală. Controlul individual al confortului în fiecare cameră și economii de energie datorită termostatelor de cameră. Economii de energie electrică datorită releelor încorporate în controlerele superioare și a celor care controlează funcționarea pompelor de circulație în funcție de cererea de căldură. Debitul corect al agentului termic prin toate buclele din pardoseală este asigurat datorită utilizării robinetelor de echilibrare și presetării robinetelor de control ale buclelor individuale. Posibilitatea de utilizare a unui sistem de încălzire prin pardoseală pentru răcire pasivă. 1 4 3 2 Componentele utilizate în această aplicație: Control 1. Controlerul Danfoss Icon™ 24 V

Pagina 11-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 12 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

* + senzorul ESM-11, vă permit să configurați și să gestionați întregul sistem, să configurați controlerul principal și să utilizați setările din aplicație introduse anterior; interfață tactilă. Senzorul de țeavă ESM-11, instalat pe conducta de alimentare este utilizat pentru comutarea automată între răcire și încălzire într-un sistem de încălzire prin pardoseală. 2. Termostat Icon™ 24 V / Wireless, termostat de cameră pentru controlul încălzirii prin pardoseală, versiuni disponibile: 24 V cu fir sau wireless. Controlul debitului 3. Distribuitor FHF + TWA-A NC 24 V, utilizat pentru controlul debitului în sistemele de încălzire cu apă prin pardoseală. Fiecare dintre buclele de încălzire prin pardoseală este conectată la un distribuitor și datorită unui motor de acționare TWA-A, este posibil să se controleze temperatura din fiecare cameră. Echilibrare 4. ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea difere

Pagina 12-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 13 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

nțială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. Note: * Utilizarea unor module suplimentare ale aplicației permite comanda de la distanță a sistemului dvs. de încălzire cu aplicația Danfoss Icon™. • Unitățile de pompare-amestecare nu sunt necesare în sistemele pentru temperaturi scăzute. • Este posibilă utilizarea sistemului de control Danfoss Ally™. • Poate fi utilizat ca alternativă la robinetele ASV ale robinetului de echilibrare automată AB-PM. 8| Segmentul construcții rezidențiale - Ghid de aplicații 5. Încălzire cu apă prin pardoseală - controlul individual al temperaturii în camere, sistem pentru temperaturi scăzute și sistem de răcire cu 3 / 4 țevi Unde se utilizează? Case uni- și bi-familiale  Case multi-familiale construcții noi Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu apă prin pardoseală. Controlul individual al confortului î

Pagina 13-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 14 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

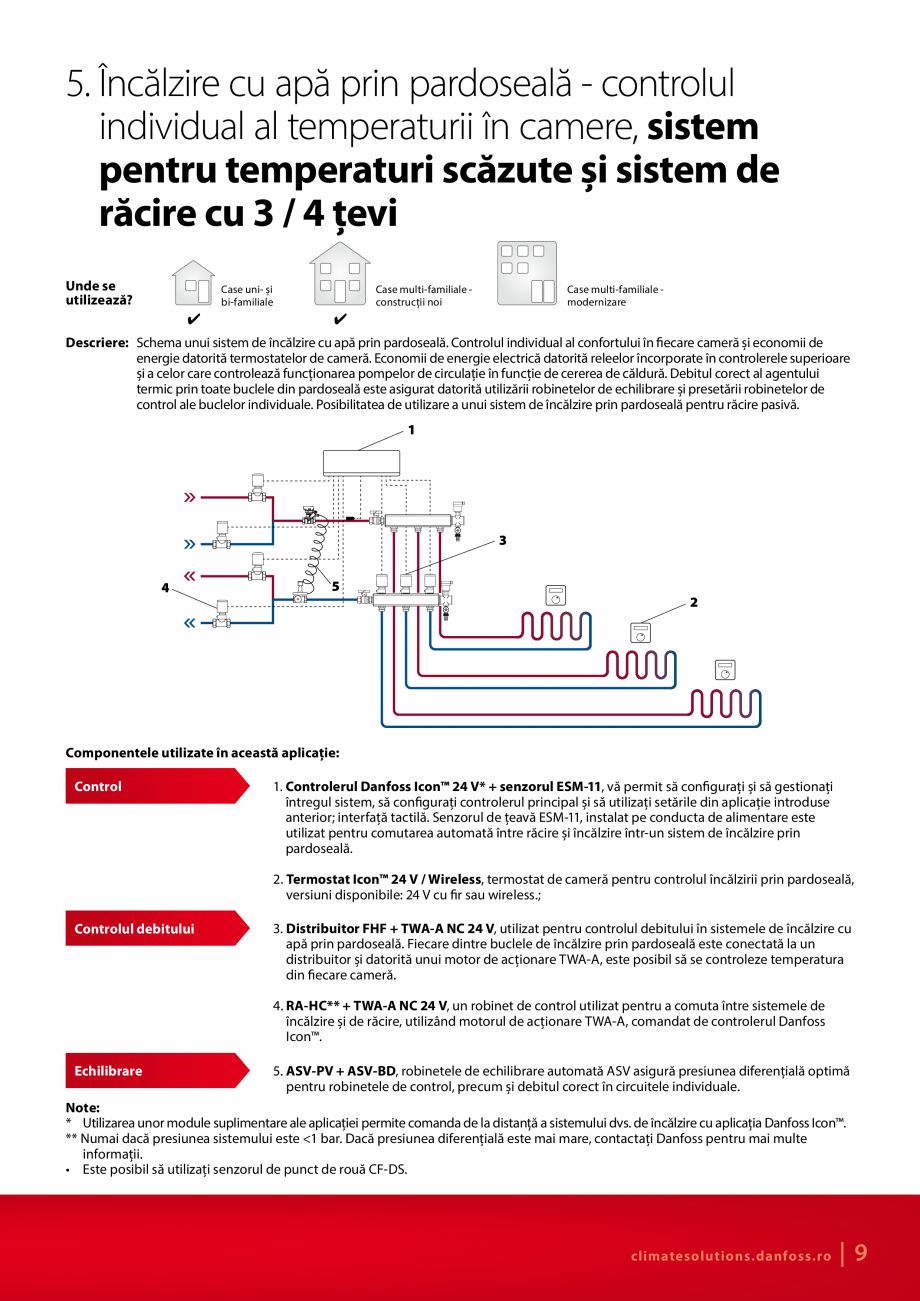

n fiecare cameră și economii de energie datorită termostatelor de cameră. Economii de energie electrică datorită releelor încorporate în controlerele superioare și a celor care controlează funcționarea pompelor de circulație în funcție de cererea de căldură. Debitul corect al agentului termic prin toate buclele din pardoseală este asigurat datorită utilizării robinetelor de echilibrare și presetării robinetelor de control ale buclelor individuale. Posibilitatea de utilizare a unui sistem de încălzire prin pardoseală pentru răcire pasivă. 1 3 4 5 2 Componentele utilizate în această aplicație: Control 1. Controlerul Danfoss Icon™ 24 V* + senzorul ESM-11, vă permit să configurați și să gestionați întregul sistem, să configurați controlerul principal și să utilizați setările din aplicație introduse anterior; interfață tactilă. Senzorul de țeavă ESM-11, instalat pe conducta de alimentare este utilizat pentru comutarea automată între r

Pagina 14-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 15 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

ăcire și încălzire într-un sistem de încălzire prin pardoseală. 2. Termostat Icon™ 24 V / Wireless, termostat de cameră pentru controlul încălzirii prin pardoseală, versiuni disponibile: 24 V cu fir sau wireless.; Controlul debitului 3. Distribuitor FHF + TWA-A NC 24 V, utilizat pentru controlul debitului în sistemele de încălzire cu apă prin pardoseală. Fiecare dintre buclele de încălzire prin pardoseală este conectată la un distribuitor și datorită unui motor de acționare TWA-A, este posibil să se controleze temperatura din fiecare cameră. 4. RA-HC** + TWA-A NC 24 V, un robinet de control utilizat pentru a comuta între sistemele de încălzire și de răcire, utilizând motorul de acționare TWA-A, comandat de controlerul Danfoss Icon™. Echilibrare 5. ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea diferențială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. Note: * Utilizare

Pagina 15-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 16 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

a unor module suplimentare ale aplicației permite comanda de la distanță a sistemului dvs. de încălzire cu aplicația Danfoss Icon™. ** Numai dacă presiunea sistemului este <1 bar. Dacă presiunea diferențială este mai mare, contactați Danfoss pentru mai multe informații. • Este posibil să utilizați senzorul de punct de rouă CF-DS. climatesolutions.danfoss.ro |9 6. Încălzire cu apă prin pardoseală - controlul individual al temperaturii în camere, sistem pentru temperaturi ridicate Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi  Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu apă prin pardoseală. Controlul individual al confortului în fiecare cameră și economii de energie datorită termostatelor de cameră. Economii de energie electrică datorită releelor încorporate în controlerele superioare și a celor care controlează funcționarea pompelor de circulație în func�

Pagina 16-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 17 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

�ie de cererea de căldură. Debitul corect al agentului termic prin toate buclele din pardoseală este asigurat datorită utilizării robinetelor de echilibrare și presetării robinetelor de control ale buclelor individuale. Obținerea temperaturii adecvate (sigure) a agentului termic din bucla de încălzire prin pardoseală datorită utilizării unității de pompare-amestecare. 3 1 6 4 3 2 2 5 Componentele utilizate în această aplicație: Control 1. Controlerul Danfoss Icon™ 24 V* + senzorul ESM-11, vă permit să configurați și să gestionați întregul sistem, să configurați controlerul principal și să utilizați setările din aplicație introduse anterior; interfață tactilă. Senzorul de țeavă ESM-11 instalat pe țeava de alimentare este utilizat pentru controlul temperaturii de alimentare pentru a comanda unitatea de pompare-amestec. 2. Termostat Icon™ 24 V / Wireless, termostat de cameră pentru controlul încălzirii prin pardoseală, versiuni disponibi

Pagina 17-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 18 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

le: 24 V cu fir sau wireless. 3. ECL, controler cu compensare a temperaturii exterioare, responsabil pentru controlul temperaturii apei alimentate în sursa de încălzire în funcție de temperatura din exterior. Controlul debitului 4. Distribuitor FHF + TWA-A NC 24 V, utilizat pentru controlul debitului în sistemele de încălzire cu apă prin pardoseală. Fiecare dintre buclele de încălzire prin pardoseală este conectată la un distribuitor și datorită unui motor de acționare TWA-A, este posibil să se controleze temperatura din fiecare cameră. Podmieszanie 5. Unitate de pompare-amestec FHM-Cx, scopul său este prepararea apei cu temperatură adecvată pentru încălzirea prin pardoseală. Echilibrare 6. ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea diferențială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. Note: * Utilizarea unor module suplimentare ale aplicației permite comanda de la dis

Pagina 18-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 19 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

tanță a sistemului dvs. de încălzire cu aplicația Danfoss Icon™. • Unități de pompare-amestec pentru utilizare în sisteme mixte, unde este necesar să variați temperatura de alimentare într-o parte a sistemului, de ex. pentru radiatoare cu temperaturi ridicate și încălzire prin pardoseală la temperaturi scăzute. • Regulatorul ECL poate fi montat la unitatea de pompare-amestec FHM-CX pentru a ține cont de condițiile meteorologice la controlul temperaturii apei alimentate în buclele de încălzire prin pardoseală. • Este posibilă utilizarea sistemului de control Danfoss Ally™. • Poate fi utilizat ca alternativă la robinetele ASV ale robinetului de echilibrare automată AB-PM. 10 | Segmentul construcții rezidențiale - Ghid de aplicații 7. Sistem combinat de încălzire cu apă - controlul individual al temperaturii în camere, sistem pentru temperaturi ridicate Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi

Pagina 19-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 20 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

 Case multi-familiale modernizare  Descriere: Schema unui sistem mixt de încălzire cu apă prin pardoseală. Controlul individual al confortului în fiecare cameră și economii de energie datorită sistemului de control de la distanță Danfoss Ally™. Controlați-vă încălzirea de oriunde și în orice moment. Economii de energie electrică datorită releelor încorporate în controlerele superioare și a celor care controlează funcționarea pompelor de circulație în funcție de cererea de căldură. Debitul corect al agentului termic prin toate buclele din pardoseală este asigurat datorită utilizării robinetelor de echilibrare și presetării robinetelor de control ale buclelor individuale de încălzire prin pardoseală și prin intermediul robinetelor integrate la radiatoare. Obținerea temperaturii adecvate (sigure) a agentului termic din bucla de încălzire prin pardoseală datorită utilizării unității de pompare-amestecare. 2 1 7 Ally 5 3 2 3 6 4 C

Pagina 20-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 21 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

omponentele utilizate în această aplicație: Control 1. Danfoss Ally™*, un sistem bazat pe mediul cloud, care vă oferă controlul deplin de oriunde asupra radiatoarelor și sistemului de încălzire prin pardoseală, prin intermediul aplicației Danfoss Ally™. 2. Controlerul Danfoss Icon™ 24 V + senzorul ESM-11, vă permit să configurați și să gestionați întregul sistem, să configurați controlerul principal și să utilizați setările din aplicație introduse anterior; interfață tactilă. Senzorul de țeavă ESM-11 instalat pe țeava de alimentare este utilizat pentru controlul temperaturii de alimentare pentru a comanda unitatea de pompare-amestec. 3. Termostat Icon™ 24 V / Wireless, termostat de cameră pentru controlul încălzirii prin pardoseală, versiuni disponibile: 24 V cu fir sau wireless. 4. Termostatul inteligent Danfoss Ally™**, controlează temperatura camerei conform unei programări preconfigurate, compatibilă cu Danfoss Ally™ și cu sisteme

Pagina 21-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 22 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

certificate de terță parte, care utilizează tehnologia Zigbee. Controlul debitului 5. Distribuitor FHF + TWA-A NC 24 V, utilizat pentru controlul debitului în sistemele de încălzire cu apă prin pardoseală. Fiecare dintre buclele de încălzire prin pardoseală este conectată la un distribuitor și datorită unui motor de acționare TWA-A, este posibil să se controleze temperatura din fiecare cameră. Podmieszanie 6. Unitate de pompare-amestec FHM-Cx, scopul său este prepararea apei cu temperatură adecvată pentru încălzirea prin pardoseală. Echilibrare 7. ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea diferențială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. Note: * Este compatibil cu Google Assistant și Amazon Alexa ** Pentru termostatele Danfoss Ally™, sunt disponibile adaptoare pentru robinetele Danfoss (RA, RAV, RAVL) și robinete TA Heimeier, Honeywell, Oventrop, Herz, Giacomini,

Pagina 22-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 23 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

Caleffi, Oras, Comap, Orkli, MMA (M30 x 1,5). • Unități de pompare-amestec pentru utilizare în sisteme mixte, unde este necesar să variați temperatura de alimentare într-o parte a sistemului, de ex. pentru radiatoare cu temperaturi ridicate și încălzire prin pardoseală la temperaturi scăzute. • Poate fi utilizat ca alternativă la robinetele ASV ale robinetului de echilibrare automată AB-PM. climatesolutions.danfoss.ro | 11 8. Sistem combinat de încălzire cu apă - controlul automat al temperaturii Unde se utilizează? Case uni- și bi-familiale  Case multi-familiale construcții noi Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu apă prin pardoseală sau un sistem mix cu radiator și încălzire cu apă prin pardoseală. Controlul temperaturii camerei sau temperatura apei la returul din bucla de încălzire. FHV-A 1 3 V-A 3 FHV-R 2 Componentele utilizate în această aplicație: Control Controlul debitului

Pagina 23-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

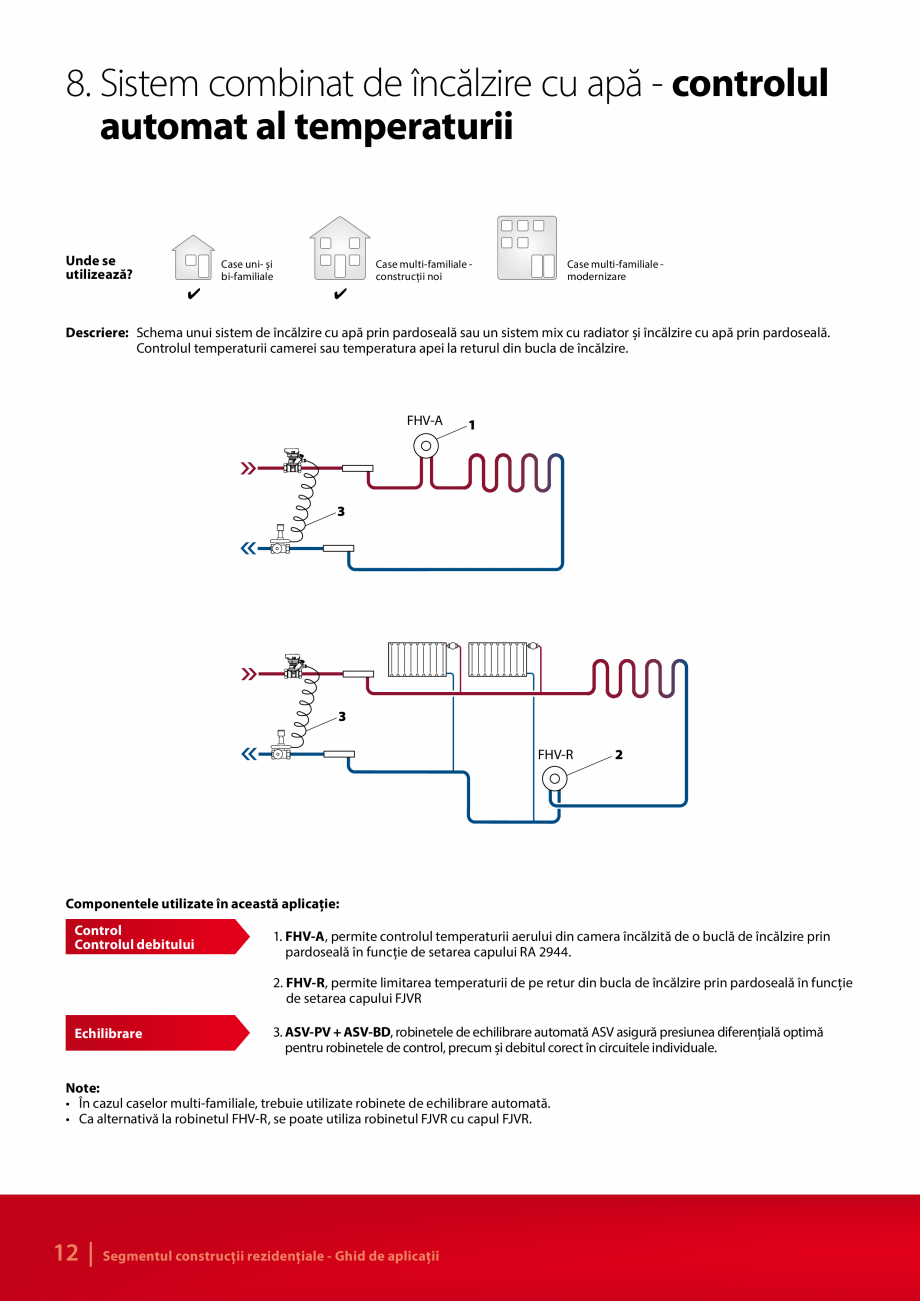

Pagina 24 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

1. FHV-A, permite controlul temperaturii aerului din camera încălzită de o buclă de încălzire prin pardoseală în funcție de setarea capului RA 2944. 2. FHV-R, permite limitarea temperaturii de pe retur din bucla de încălzire prin pardoseală în funcție de setarea capului FJVR Echilibrare 3. ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea diferențială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. Note: • În cazul caselor multi-familiale, trebuie utilizate robinete de echilibrare automată. • Ca alternativă la robinetul FHV-R, se poate utiliza robinetul FJVR cu capul FJVR. 12 | Segmentul construcții rezidențiale - Ghid de aplicații 9. Radiator de încălzire cu apă - controlul automat al temperaturii în camere individuale Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi Case multi-familiale modernizare   Descriere: Schema unui sistem

Pagina 24-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 25 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

de încălzire cu radiator cu apă. Controlul temperaturii în camerele individuale cu ajutorul capetelor termostatice. Radiatoare alimentate prin partea inferioară cu robinete termostatice încorporate, echipate cu valve de legătură, un radiator de baie echipat cu robinete placate cu crom: robinet termostatic cu trei axe și robinet de retur unghiular. Debitul corect al agentului termic prin toate circuitele radiatorului este asigurat datorită utilizării robinetelor de echilibrare și presetării robinetelor termostatice. 1 3 2 2 1 Componentele utilizate în această aplicație: Control 1. RA 2000 / RAW, controlul temperaturii camerei folosind un cap termostatic sau un element cu acțiune directă. Controlul debitului 2. Radiatoare alimentate prin partea de jos cu robinete termostatice încorporate echipate cu robinete de închidere RLV-KB, radiator de baie echipat cu robinet termostatic RA-N/RA-NCX triaxial și cu robinet de retur unghiular RLV-S/RLV-CX. Echilibrare 3.

Pagina 25-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 26 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea diferențială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. Note: • Poate fi utilizat ca alternativă la robinetele ASV ale robinetului de echilibrare automată AB-PM. • Este posibilă utilizarea capetelor Danfoss Eco™ programabile electronic. • Este posibilă utilizarea sistemului de control Danfoss Ally™. climatesolutions.danfoss.ro | 13 10. Radiator de încălzire cu apă - controlul temperaturii în camera de referință Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi  Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu radiator cu apă. Debitul corect al agentului termic prin apartamentele individuale și controlul temperaturii în camera de referință este asigurat datorită utilizării robinetelor de echilibrare și de control. 1 3 2 Componentele utilizate î

Pagina 26-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 27 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

n această aplicație: Control 1. Danfoss Icon™ 230 V, termostat programabil; posibilitatea de a alege una din cele 7 scheme de încălzire predefinite. Controlul debitului 2. Radiatorul echipat cu robinet termostatic RA-N, este responsabil pentru asigurarea cantității corecte de căldură în cameră și vă permite să controlați temperatura datorită utilizării capului termostatic. Echilibrare 3. AB-PM, robinet de echilibrare automată și control; controlerul de presiune diferențială menține o presiune diferențială constantă în bucla de încălzire controlată; robinetul de control permite controlul deschiderii/închiderii zonale. Note: • În cazul caselor multi-familiale, trebuie utilizate robinet de echilibrare automată AB-PM sau ASV. • Este posibilă utilizarea unui termostat programabil TPOne. 14 | Segmentul construcții rezidențiale - Ghid de aplicații 11. Radiator de încălzire cu apă - controlul temperaturii în camere individuale Unde se uti

Pagina 27-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 28 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

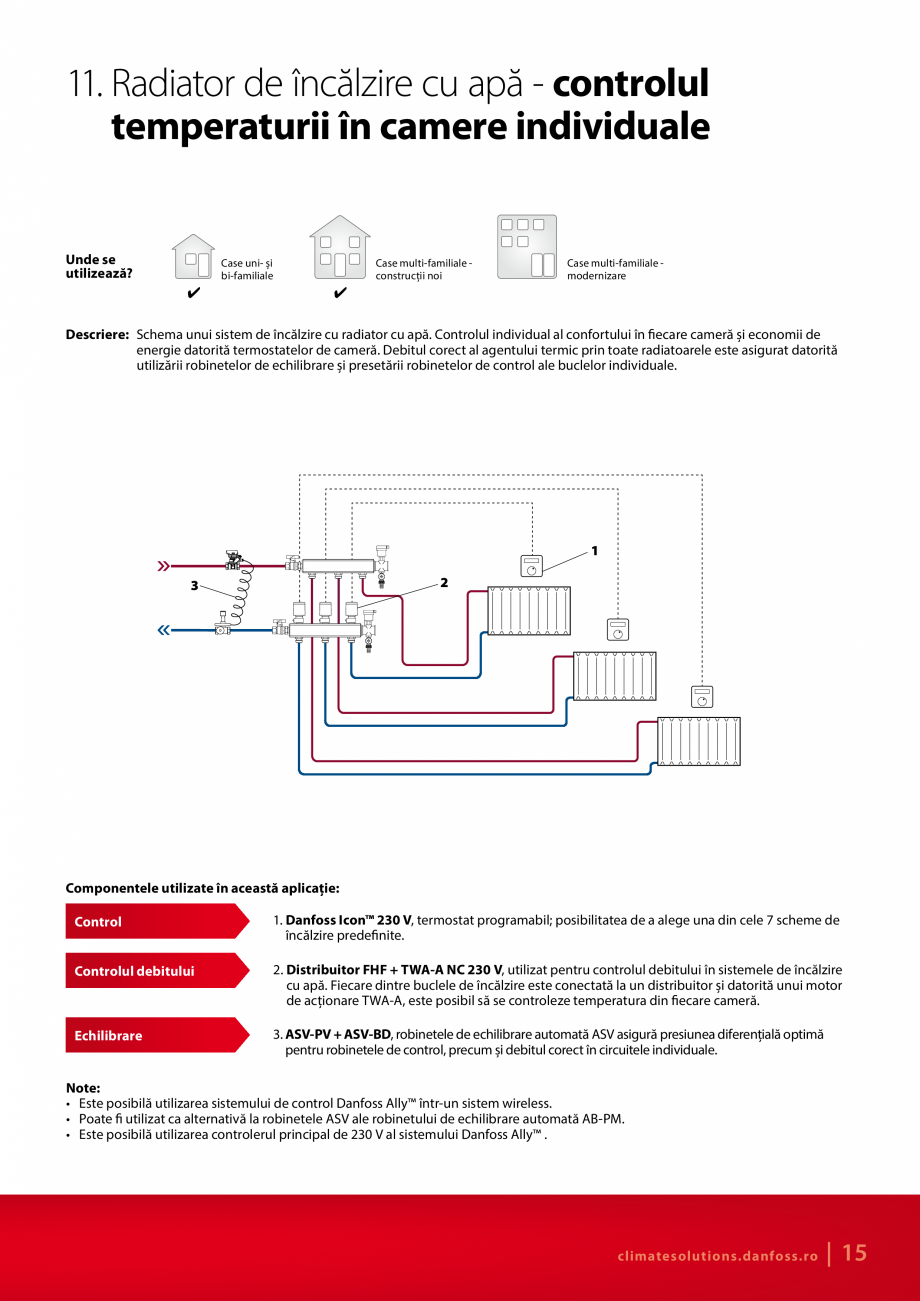

lizează? Case uni- și bi-familiale  Case multi-familiale construcții noi Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu radiator cu apă. Controlul individual al confortului în fiecare cameră și economii de energie datorită termostatelor de cameră. Debitul corect al agentului termic prin toate radiatoarele este asigurat datorită utilizării robinetelor de echilibrare și presetării robinetelor de control ale buclelor individuale. 1 2 3 Componentele utilizate în această aplicație: Control 1. Danfoss Icon™ 230 V, termostat programabil; posibilitatea de a alege una din cele 7 scheme de încălzire predefinite. Controlul debitului 2. Distribuitor FHF + TWA-A NC 230 V, utilizat pentru controlul debitului în sistemele de încălzire cu apă. Fiecare dintre buclele de încălzire este conectată la un distribuitor și datorită unui motor de acționare TWA-A, este posibil să se controleze temperatura din fiecare cameră. E

Pagina 28-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 29 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

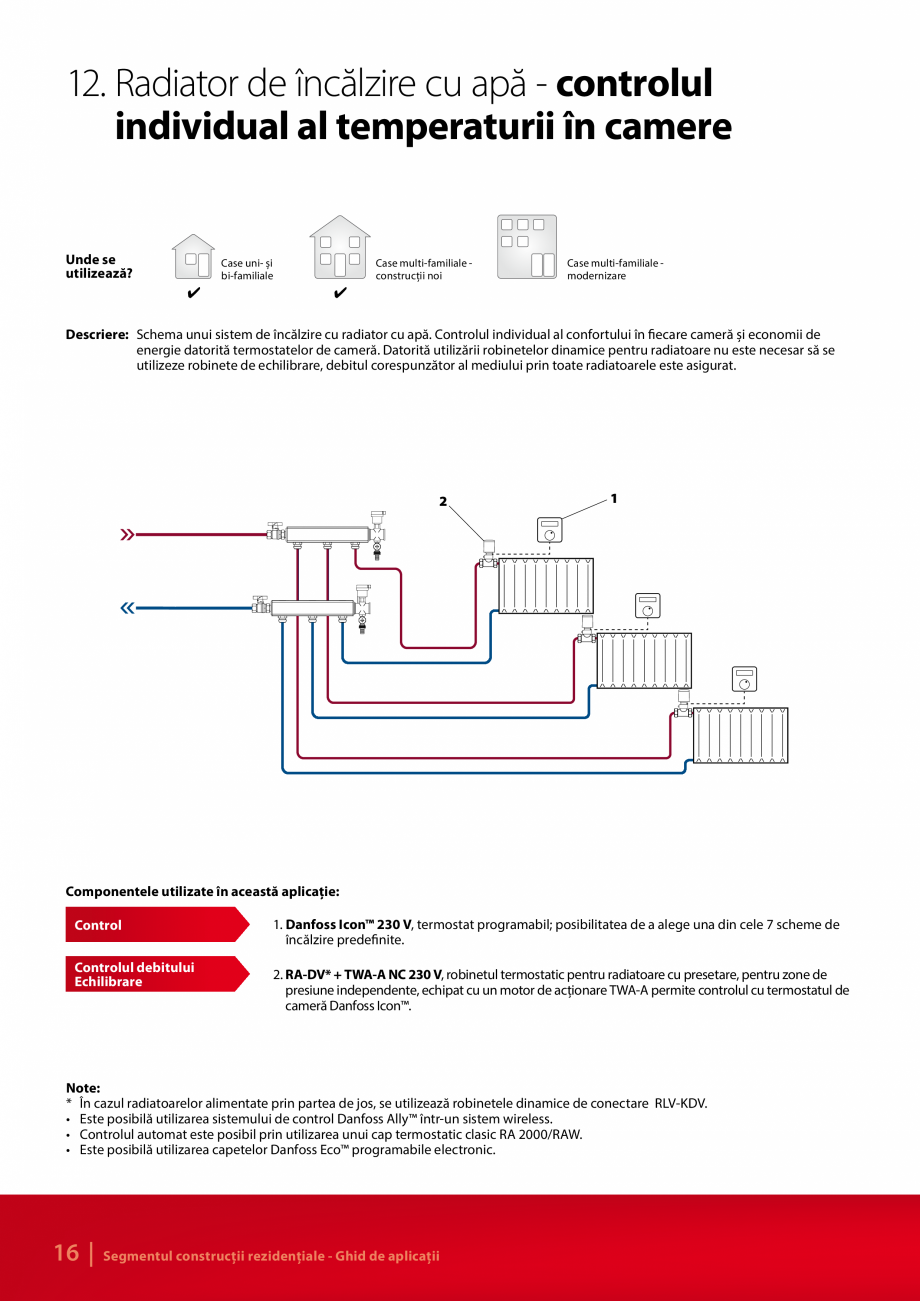

chilibrare 3. ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea diferențială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. Note: • Este posibilă utilizarea sistemului de control Danfoss Ally™ într-un sistem wireless. • Poate fi utilizat ca alternativă la robinetele ASV ale robinetului de echilibrare automată AB-PM. • Este posibilă utilizarea controlerul principal de 230 V al sistemului Danfoss Ally™ . climatesolutions.danfoss.ro | 15 12. Radiator de încălzire cu apă - controlul individual al temperaturii în camere Unde se utilizează? Case uni- și bi-familiale  Case multi-familiale construcții noi Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu radiator cu apă. Controlul individual al confortului în fiecare cameră și economii de energie datorită termostatelor de cameră. Datorită utilizării robinetelor dinamice pentru radiatoare nu e

Pagina 29-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 30 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

ste necesar să se utilizeze robinete de echilibrare, debitul corespunzător al mediului prin toate radiatoarele este asigurat. 2 1 Componentele utilizate în această aplicație: Control Controlul debitului Echilibrare 1. Danfoss Icon™ 230 V, termostat programabil; posibilitatea de a alege una din cele 7 scheme de încălzire predefinite. 2. RA-DV* + TWA-A NC 230 V, robinetul termostatic pentru radiatoare cu presetare, pentru zone de presiune independente, echipat cu un motor de acționare TWA-A permite controlul cu termostatul de cameră Danfoss Icon™. Note: * În cazul radiatoarelor alimentate prin partea de jos, se utilizează robinetele dinamice de conectare RLV-KDV. • Este posibilă utilizarea sistemului de control Danfoss Ally™ într-un sistem wireless. • Controlul automat este posibil prin utilizarea unui cap termostatic clasic RA 2000/RAW. • Este posibilă utilizarea capetelor Danfoss Eco™ programabile electronic. 16 | Segmentul construcții rezidențiale

Pagina 30-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 31 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

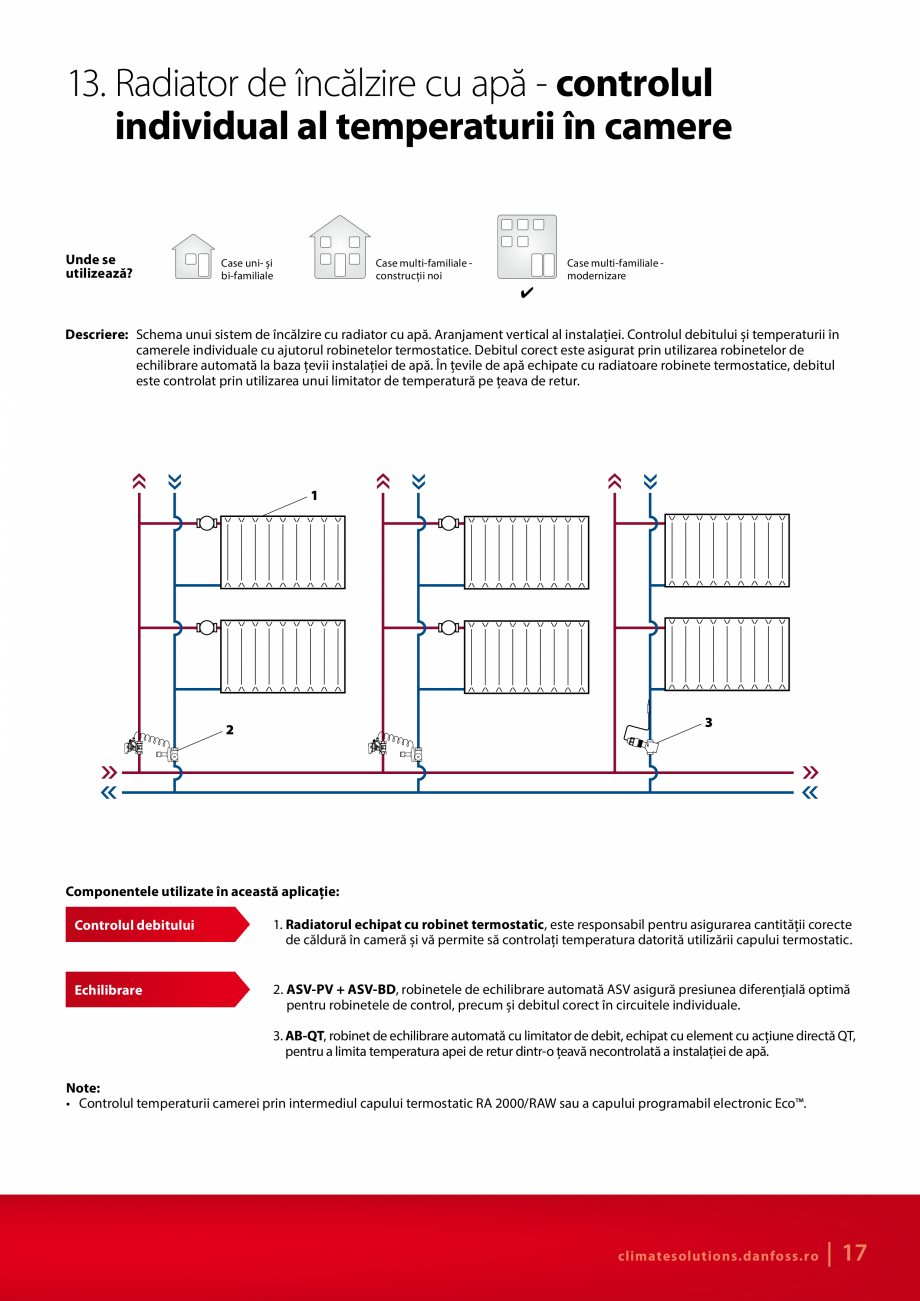

- Ghid de aplicații 13. Radiator de încălzire cu apă - controlul individual al temperaturii în camere Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu radiator cu apă. Aranjament vertical al instalației. Controlul debitului și temperaturii în camerele individuale cu ajutorul robinetelor termostatice. Debitul corect este asigurat prin utilizarea robinetelor de echilibrare automată la baza țevii instalației de apă. În țevile de apă echipate cu radiatoare robinete termostatice, debitul este controlat prin utilizarea unui limitator de temperatură pe țeava de retur. 1 3 2 Componentele utilizate în această aplicație: Controlul debitului 1. Radiatorul echipat cu robinet termostatic, este responsabil pentru asigurarea cantității corecte de căldură în cameră și vă permite să controlați temperatura datorită utilizării capului termo

Pagina 31-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 32 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

static. Echilibrare 2. ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea diferențială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. 3. AB-QT, robinet de echilibrare automată cu limitator de debit, echipat cu element cu acțiune directă QT, pentru a limita temperatura apei de retur dintr-o țeavă necontrolată a instalației de apă. Note: • Controlul temperaturii camerei prin intermediul capului termostatic RA 2000/RAW sau a capului programabil electronic Eco™. climatesolutions.danfoss.ro | 17 14. Radiator de încălzire cu apă - controlul individual al temperaturii în camere, modernizarea sistemelor cu traseu necunoscut Unde se utilizează? Case uni- și bi-familiale  Case multi-familiale construcții noi  Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu radiator cu apă. Aranjament orizontal/combinat. O instalație cu traseu necunoscut. Controlul

Pagina 32-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 33 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

temperaturii în camerele individuale cu ajutorul robinetelor termostatice dinamice. Nu este necesar să se utilizeze robinete de echilibrare, debitul corespunzător al agentului termic prin toate radiatoarele este asigurat. 1 Componentele utilizate în această aplicație: Control 1. RA 2000 / RAW, controlul temperaturii camerei folosind un cap termostatic sau un element cu acțiune directă. Controlul debitului Echilibrare 2. Radiatorul echipat cu robinet dinamic RA-DV*, un robinet termostatic cu presetare pentru radiator este responsabil pentru asigurarea cantității corecte de căldură în cameră și vă permite să controlați temperatura datorită utilizării capului termostatic. Note: * În cazul radiatoarelor alimentate prin partea de jos, se utilizează robinetele dinamice de conectare RLV-KDV. • Este posibilă utilizarea sistemului de control Danfoss Ally™. • Nu este necesară utilizarea robinetelor de echilibrare automată ASV. 18 | Segmentul construcții re

Pagina 33-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 34 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

zidențiale - Ghid de aplicații 15. Radiator de încălzire cu apă - controlul individual al temperaturii în camere (radiatoare decorative) Unde se utilizează? Case uni- și bi-familiale  Case multi-familiale construcții noi  Case multi-familiale modernizare  Descriere: Utilizate într-un sistem de încălzire cu radiatoare cu apă. Controlul temperaturii în camerele individuale cu ajutorul robinetelor decorative. Încălzitoare decorative, alimentate prin partea de jos, pentru baie, echipate cu robinete de conectare din seria X-tra Collection. Componentele utilizate în această aplicație: Control Controlul debitului 1. Capul RAX / RTX, asigură controlul temperaturii camerei prin intermediul capului termostatic RAX sau prin controlul temperaturii de pe returul radiatorului utilizând un limitator de temperatură RTX. 2. Radiatorul decorativ echipat cu robinet termostatic X-tra Collection, este responsabil pentru asigurarea cantității corecte de căldură

Pagina 34-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 35 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

în cameră și vă permite să controlați temperatura datorită utilizării capului termostatic. Note: • Robinete de echilibrare automată ASV sau AB-PM trebuie utilizate pentru a asigura funcționarea adecvată a circuitelor de încălzire în clădiri multi-familiale, cu radiatoare decorative echipate cu robinete X-tra Collection. • În funcție de metoda de conectare a unui radiator decorativ, sunt disponibile diferite versiuni pentru robinete: unghiular, drept și triaxial. • Disponibile în culoarea alb sau placate cu crom. climatesolutions.danfoss.ro | 19 16. Radiator de încălzire cu apă - controlul individual al temperaturii în camere (radiatoare decorative) Unde se utilizează? Case uni- și bi-familiale  Case multi-familiale construcții noi  Case multi-familiale modernizare  Descriere: Schema unui sistem de încălzire cu radiator cu apă. Controlul temperaturii în camerele individuale cu ajutorul robinetelor termostatice. Alimentate prin par

Pagina 35-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 36 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

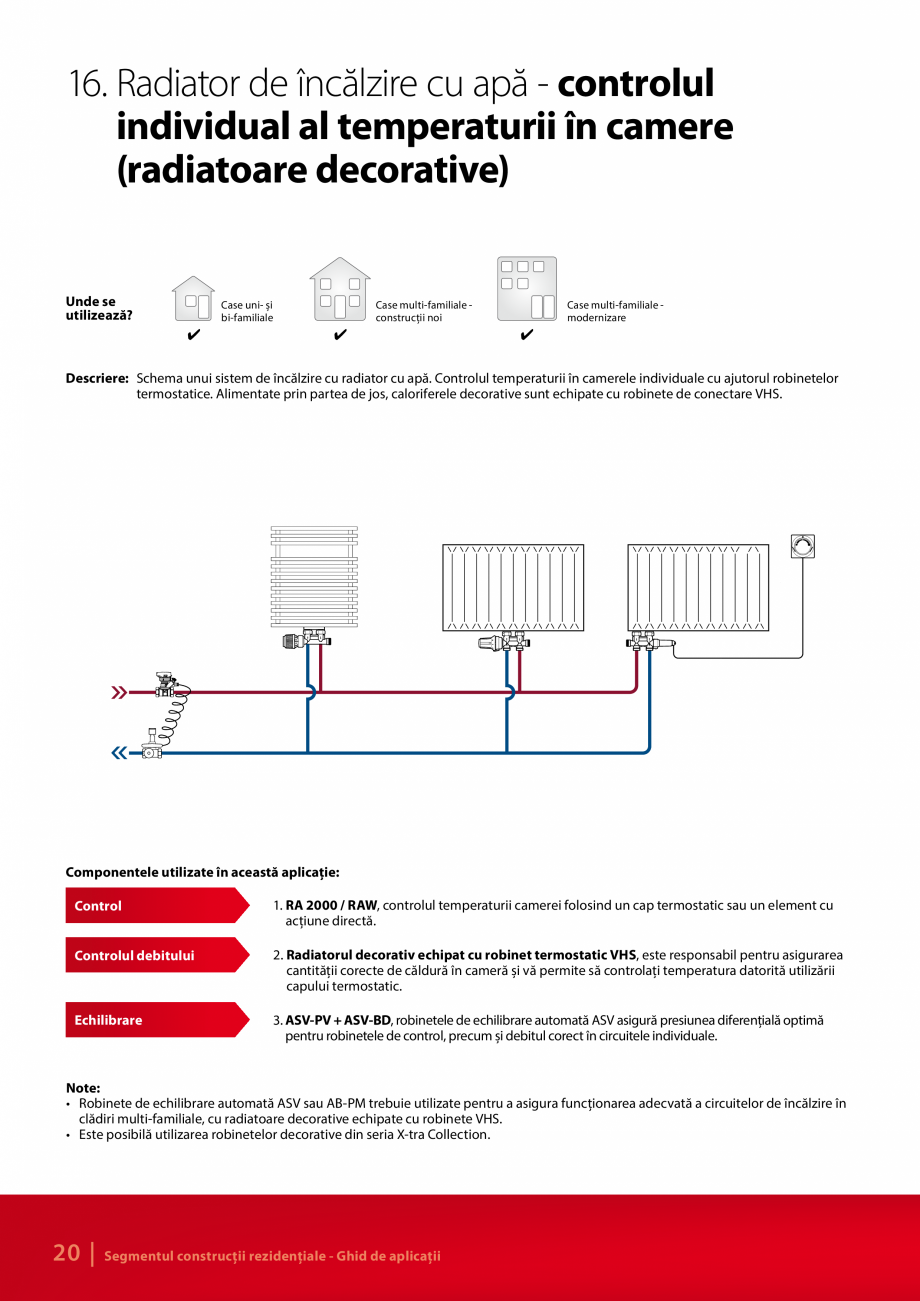

tea de jos, caloriferele decorative sunt echipate cu robinete de conectare VHS. Componentele utilizate în această aplicație: Control 1. RA 2000 / RAW, controlul temperaturii camerei folosind un cap termostatic sau un element cu acțiune directă. Controlul debitului 2. Radiatorul decorativ echipat cu robinet termostatic VHS, este responsabil pentru asigurarea cantității corecte de căldură în cameră și vă permite să controlați temperatura datorită utilizării capului termostatic. Echilibrare 3. ASV-PV + ASV-BD, robinetele de echilibrare automată ASV asigură presiunea diferențială optimă pentru robinetele de control, precum și debitul corect în circuitele individuale. Note: • Robinete de echilibrare automată ASV sau AB-PM trebuie utilizate pentru a asigura funcționarea adecvată a circuitelor de încălzire în clădiri multi-familiale, cu radiatoare decorative echipate cu robinete VHS. • Este posibilă utilizarea robinetelor decorative din seria X-tra C

Pagina 36-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 37 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

ollection. 20 | Segmentul construcții rezidențiale - Ghid de aplicații 17. Radiator de încălzire cu apă care utilizează stația de apartament EvoFlat - controlul individual al temperaturii în camere + pregătirea ape calde menajere Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi Case multi-familiale modernizare   Descriere: Schema unui sistem de încălzire cu radiator cu apă. Modulul EvoFlat de apartament a fost utilizat ca sursă de încălzire. Căldura este furnizată dintr-o rețea centralizată de încălzire. Modulul de apartament furnizează căldură, precum și apă caldă menajeră. Controlul temperaturii în camere individuale. Calorifere alimentate lateral, echipate cu robinete termostatice. 3 2 1 Componentele utilizate în această aplicație: Control 1. RA 2000 / RAW, controlul temperaturii camerei folosind un cap termostatic sau un element de acționare directă. Controlul debitului 2. Radiatorul echi

Pagina 37-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 38 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

pat cu robinet termostatic, este responsabil pentru asigurarea cantității corecte de căldură în cameră și vă permite să controlați temperatura datorită utilizării capului termostatic. Źródło ciepła + Echilibrare w źródle 3. Modulul de apartament EvoFlat, prepară apă fierbinte pentru încălzirea centrală și apa caldă menajeră. Căldura este furnizată dintr-o rețea centralizată de încălzire. Robinetul încorporat pentru controlul presiunii diferențiale echilibrează automat presiunea în circuitul de încălzire. Note: • Este posibilă utilizarea termostatelor de radiator Danfoss Eco™ programabile electronic. • Este posibilă utilizarea sistemului de control Danfoss Ally™. • Modulele de apartament EvoFlat sunt disponibile cu un sistem combinat și sunt potrivite pentru a fi utilizate cu sisteme de încălzire prin pardoseală. climatesolutions.danfoss.ro | 21 18. Circulația apei menajere - controlul temperaturii apei la ieșire în distrib

Pagina 38-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 39 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

uția pe verticală Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi  Case multi-familiale modernizare  Descriere: Schema de circulație într-o clădire multi-familială cu țevi de circulație verticale. Controlul calitativ al debitului care circulă este posibil datorită utilizării robinetelor termostatice care asigură temperatura corectă a apei la fiecare punct din desen. Economii de energie la prepararea apei calde menajere. Timp de așteptare redus la obținerea apei fierbinți. FV 1 Componentele utilizate în această aplicație: Control Controlul debitului 1. Robinet termostatic MTCV, care reglează debitele reducând pierderile de căldură și consumul în instalație și limitând debitele la nivelul necesar pentru menținerea aceleași temperaturi în întreaga instalație. Note: • Pentru a-i proteja pe utilizatori împotriva opăririi, robinetele termostatice de amestec TVM-W sunt utilizate în amonte de evacuare.

Pagina 39-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 40 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

• Este posibil să se obțină o funcție de dezinfectare termică automată prin extinderea robinetului cu modulul de dezinfectare B. • Este posibil să se obțină o funcție de dezinfectare termică controlată electronic prin extinderea robinetului cu componente care permit utilizarea controlerului CCR2+ și a înregistrării temperaturii 22 | Segmentul construcții rezidențiale - Ghid de aplicații 19. Circulația apei menajere - controlul temperaturii apei la ieșire în distribuția pe orizontală Unde se utilizează? Case uni- și bi-familiale  Case multi-familiale construcții noi  Case multi-familiale modernizare  Descriere: Schema de circulație într-o clădire multi-familială cu distribuție orizontală a căldurii. Controlul calitativ al debitului vehiculat este posibil datorită utilizării robinetelor termostatice care asigură temperatura corectă a apei la fiecare capăt al traseului. Economii de energie la prepararea apei calde menajere. Tim

Pagina 40-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 41 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

p de așteptare redus la obținerea apei fierbinți. 1 Componentele utilizate în această aplicație: Control Controlul debitului 1. Robinet termostatic MTCV, care reglează debitele reducând pierderile de căldură și consumul în instalație și limitând debitele la nivelul necesar pentru menținerea aceleași temperaturi în întreaga instalație. Note: • Pentru a-i proteja pe utilizatori împotriva opăririi, robinetele termostatice de amestec TVM-W sunt utilizate în amonte de evacuare. • Este posibil să se obțină o funcție de dezinfectare termică automată prin prelungirea robinetului cu modulul de dezinfectare B. • Este posibil să se obțină o funcție de dezinfectare termică controlată electronic prin extinderea robinetului cu componente care permit utilizarea controlerului CCR2+ și a înregistrării temperaturii. climatesolutions.danfoss.ro | 23 20. Cazan de încălzire - controlat de un releu pentru cazan Unde se utilizează? Case uni- și bi-fami

Pagina 41-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 42 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

liale Case multi-familiale construcții noi Case multi-familiale modernizare  Descriere: Cazan cu gaz controlat de un termostat programabil. Cazanul este pornit de un releu, temperatura din cazan este monitorizată de un senzor separat în cazan. În funcție de tipul de cazan, schema trebuie verificată și implementată de profesioniști. 1 cazan 2 230 V A1 8 A2 7 6 Componentele utilizate în această aplicație: Control 1. DEVIreg™ Smart sau ECtemp™ Smart, termostat programabil conectat la o rețea Wi-Fi și aplicația DEVI Smart, care vă permite să controlați sistemul de încălzire de oriunde, în orice moment. Este proiectat numai pentru instalații permanente și, prin urmare, datorită designului său special din două piese, se potrivește cu o gamă largă de cadre și senzori. 2. Releul de la cazan*, releul transformă tensiunea într-un semnal fără tensiune, care este acceptat de cazan. Note: * Un element necesar pentru conectarea corectă. În ca

Pagina 42-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 43 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

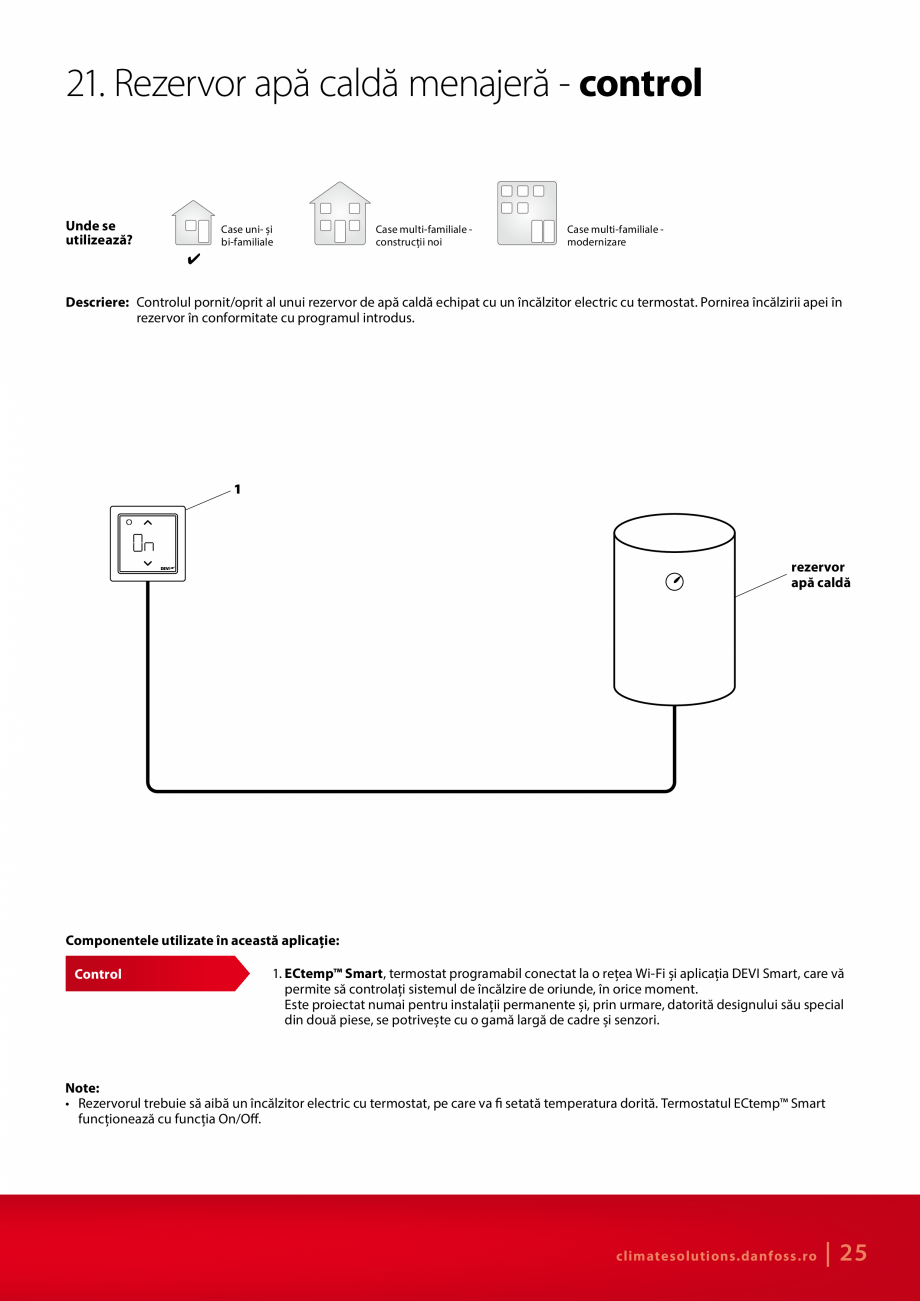

zul unei conectări directe la cazan, cazanul se poate deteriora. 24 | Segmentul construcții rezidențiale - Ghid de aplicații 21. Rezervor apă caldă menajeră - control Unde se utilizează? Case uni- și bi-familiale Case multi-familiale construcții noi Case multi-familiale modernizare  Descriere: Controlul pornit/oprit al unui rezervor de apă caldă echipat cu un încălzitor electric cu termostat. Pornirea încălzirii apei în rezervor în conformitate cu programul introdus. 1 rezervor apă caldă Componentele utilizate în această aplicație: Control 1. ECtemp™ Smart, termostat programabil conectat la o rețea Wi-Fi și aplicația DEVI Smart, care vă permite să controlați sistemul de încălzire de oriunde, în orice moment. Este proiectat numai pentru instalații permanente și, prin urmare, datorită designului său special din două piese, se potrivește cu o gamă largă de cadre și senzori. Note: • Rezervorul trebuie să aibă un încălzitor e

Pagina 43-Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale DANFOSS...

Pagina 44 - Aplicatii pentru eficientizarea sistemelor de incalzire in constructii rezidentiale...

lectric cu termostat, pe care va fi setată temperatura dorită. Termostatul ECtemp™ Smart funcționează cu funcția On/Off. climatesolutions.danfoss.ro | 25 Capete termostatice pentru robinetele de tip RA-N și pentru radiatoarele cu inserții de robinet Danfoss RA-N Imagine Tip Descriere Interval de setare a temperaturii [˚C] Lungime cablu [m] Nr. de catalog RA 2944 Senzor de gaz încorporat, cu protecție la îngheț, limitarea sau blocarea intervalului de temperatură 5–26 — 013G2944 RA 2992 Senzor de gaz extern, cu protecție la îngheț, limitarea sau blocarea intervalului de temperatură 5–26 0–2 013G2992 RA 2996 Senzor de gaz încorporat, cu protecție la îngheț, interval de temperatură limitat (+16) 16–26 — 013G2996 RA 2920 Model armat, senzor de gaz încorporat, cu protecție la îngheț, limitarea sau blocarea intervalului de temperatură, protecție împotriva manevrelor neautorizate 5–26 — 013G2920 2 013G5062 Element d
