Patent Grande
Serrature

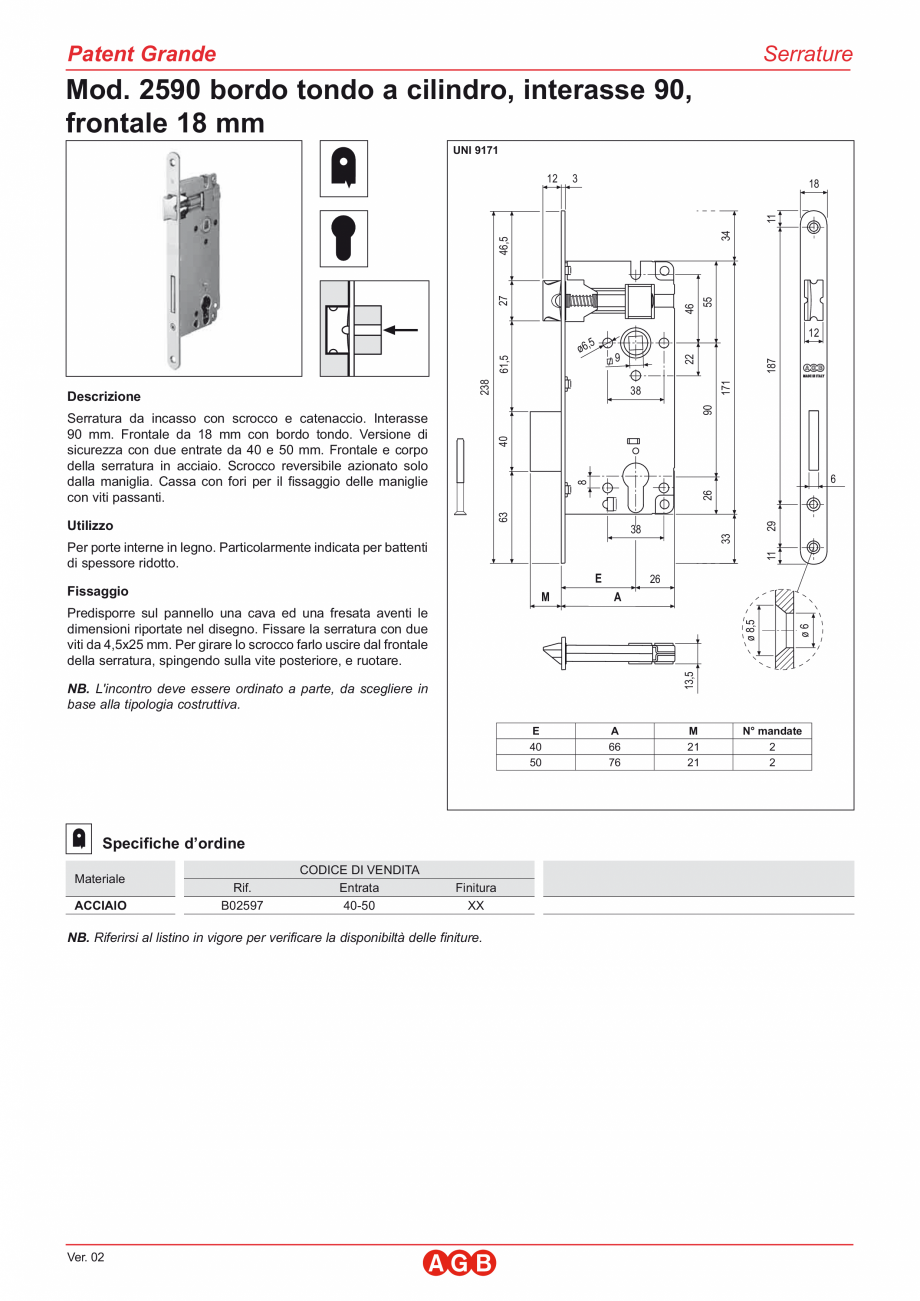

Mod. 2590 bordo tondo a cilindro, interasse 90,
frontale 18 mm
UNI 9171
3
18
9
40
Serratura da incasso con scrocco e catenaccio. Interasse
90 mm. Frontale da 18 mm con bordo tondo. Versione di
sicurezza con due entrate da 40 e 50 mm. Frontale e corpo
della serratura in acciaio. Scrocco reversibile azionato solo
dalla maniglia. Cassa con fori per il fissaggio delle maniglie
con viti passanti.
29
26
8
6
63
38
33
Utilizzo
11
Per porte interne in legno. Particolarmente indicata per battenti
di spessore ridotto.
E
M
26
A
13,5
ø 8,5
Predisporre sul pannello una cava ed una fresata aventi le
dimensioni riportate nel disegno. Fissare la serratura con due
viti da 4,5x25 mm. Per girare lo scrocco farlo uscire dal frontale
della serratura, spingendo sulla vite posteriore, e ruotare.
NB. L'incontro deve essere ordinato a parte, da scegliere in
base alla tipologia costruttiva.
E
40
50
Specifiche d’ordine
ACCIAIO
Rif.
B02597
CODICE DI VENDITA
Entr ... ascunde
