Broasca usi intrare - Sicurezza 2.0 - cilindru frontal B22 - Inox AGB SICUREZZA SL

Limba: Italiana

Tip documentatie: Fisa tehnica

Pagina 1 - Broasca usi intrare - Sicurezza 2.0 - cilindru frontal B22 - Inox AGB SICUREZZA SL Fisa...

Sicurezza Serrature Sicurezza 2.0 con scrocco co-stampato, bordo tondo/quadro a cilindro, interasse 85 mm, frontale 22 mm UNI 9171 3 22 45,5 55 26 47 34 13 12 8 170 19 10 85 238 19 212 58 22 14 Descrizione 45 Serratura da incasso con scrocco brevettato co-stampato autolubrificante e catenaccio, da abbinare a un cilindro a profilo DIN V 18254. Interasse 85 mm. Frontale da 22 mm con bordo tondo e quadro. Entrate da 20 mm a 70 mm. Scrocco reversibile. Fori per il montaggio di maniglie con viti passanti, Tenax e C-Liner. Corpo e frontale in acciaio o in ottone. 20 Per porte e portoncini in legno. 38 E M NB. Scatola di cartone contenente una serratura e una vite per il fissaggio del cilindro. L'incontro e il cilindro devono essere ordinati a parte. 13 E 20 25 30 35 40 45 50 60 70 A 36 41 46 61 66 71 76 86 96 14,5 14 22 ø9 Predisporre sul pannello una cava ed una fresata aventi le dimensioni riportate nel disegno. Fissare la serratura con due viti da 4,5x2

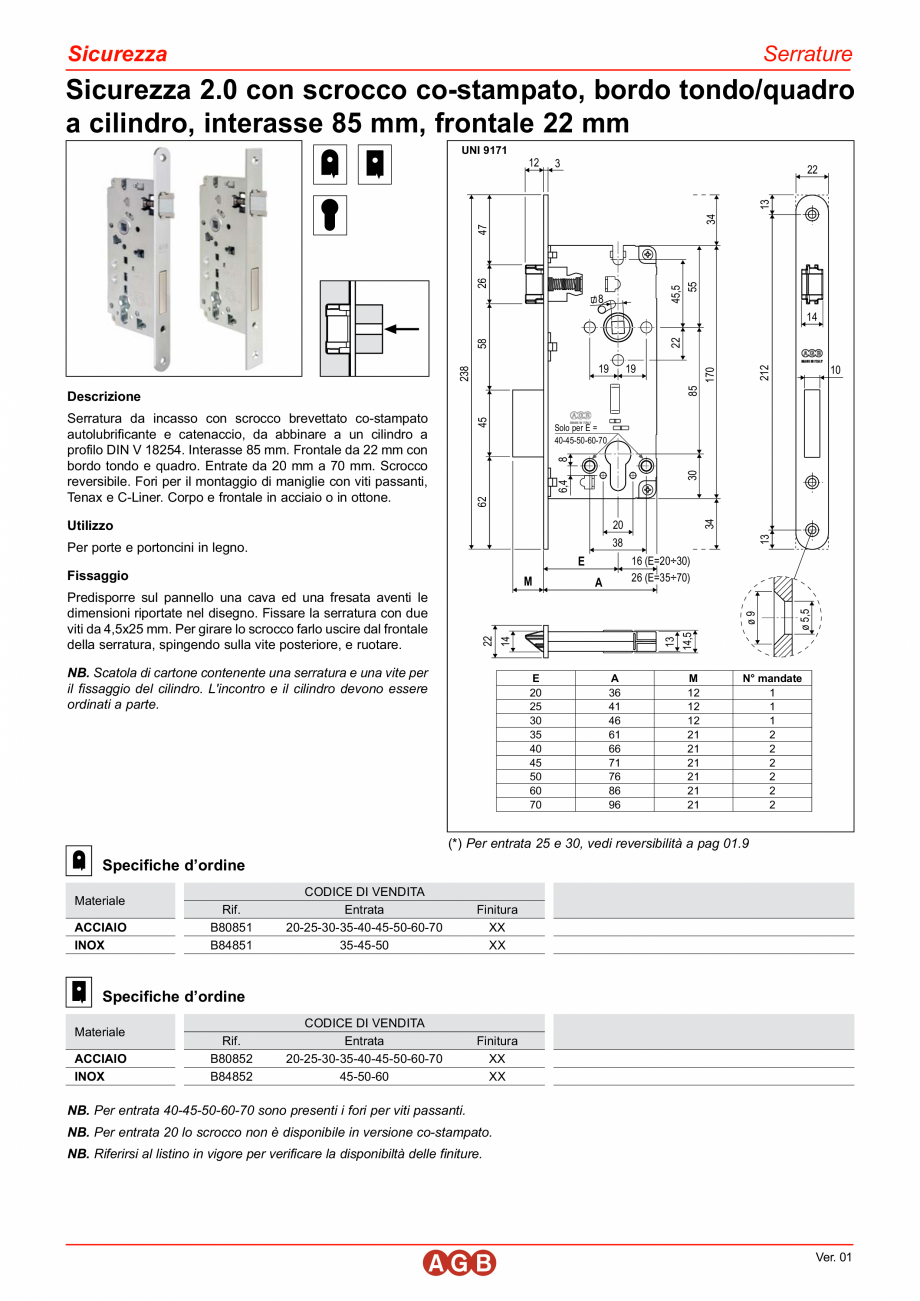

Pagina 1-Broasca usi intrare - Sicurezza 2.0 - cilindru frontal B22 - Inox AGB SICUREZZA SL Fisa tehnica...

Sicurezza Serrature Sicurezza 2.0 con scrocco co-stampato, bordo tondo/quadro a cilindro, interasse 85 mm, frontale 22 mm UNI 9171 3 22 45,5 55 26 47 34 13 12 8 170 19 10 85 238 19 212 58 22 14 Descrizione 45 Serratura da incasso con scrocco brevettato co-stampato autolubrificante e catenaccio, da abbinare a un cilindro a profilo DIN V 18254. Interasse 85 mm. Frontale da 22 mm con bordo tondo e quadro. Entrate da 20 mm a 70 mm. Scrocco reversibile. Fori per il montaggio di maniglie con viti passanti, Tenax e C-Liner. Corpo e frontale in acciaio o in ottone. 20 Per porte e portoncini in legno. 38 E M NB. Scatola di cartone contenente una serratura e una vite per il fissaggio del cilindro. L'incontro e il cilindro devono essere ordinati a parte. 13 E 20 25 30 35 40 45 50 60 70 A 36 41 46 61 66 71 76 86 96 14,5 14 22 ø9 Predisporre sul pannello una cava ed una fresata aventi le dimensioni riportate nel disegno. Fissare la serratura con due viti da 4,5x2 ... ascunde
