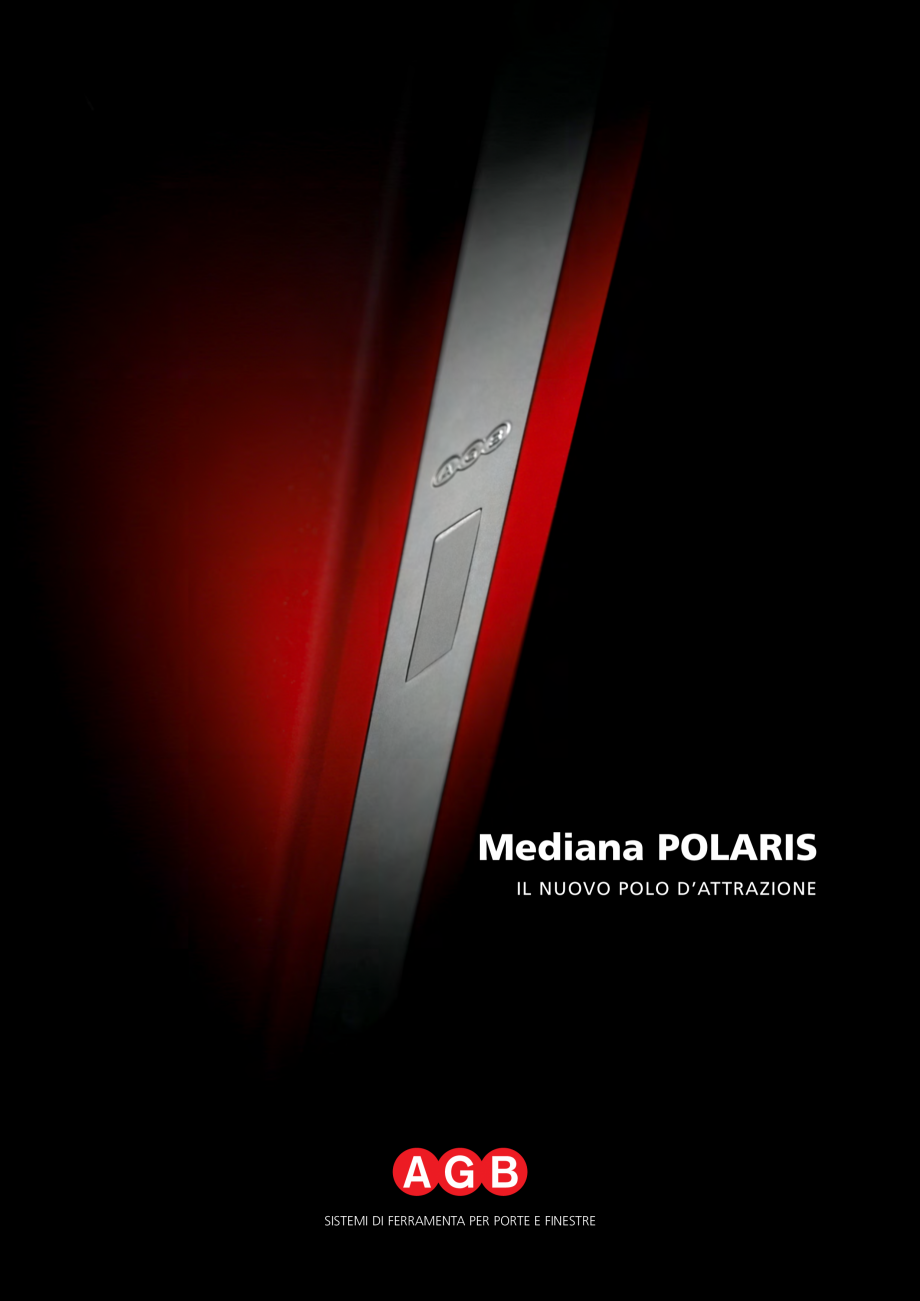

Mediana POLARIS
IL NUOVO POLO D’ATTRAZIONE
SISTEMI DI FERRAMENTA PER PORTE E FINESTRE

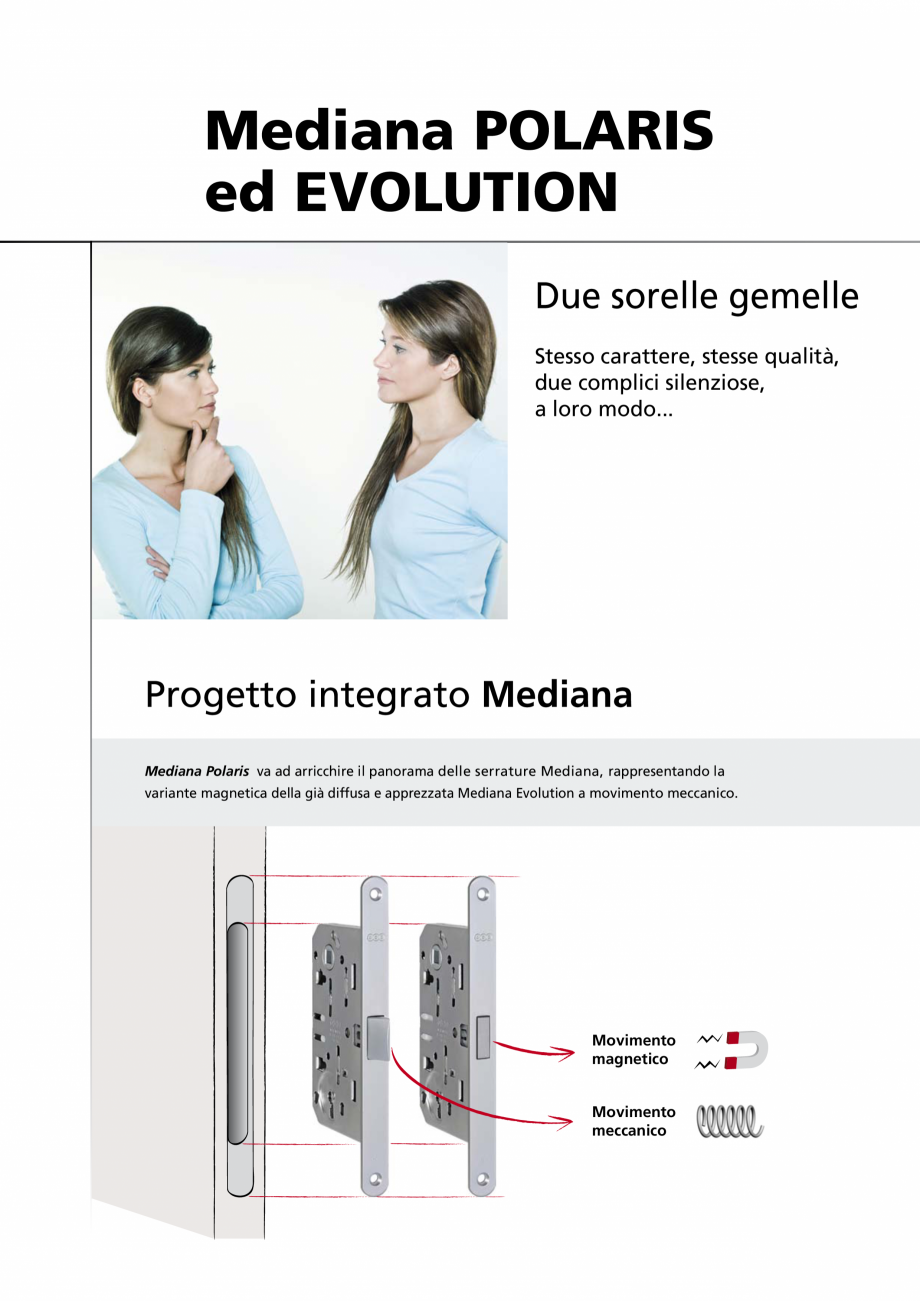

Mediana POLARIS
ed EVOLUTION
Due sorelle gemelle
Stesso carattere, stesse qualità,
due complici silenziose,
a loro modo...
Progetto integrato Mediana
Mediana Polaris va ad arricchire il panorama delle serrature Mediana, rappresentando la
variante magnetica della già diffusa e apprezzata Mediana Evolution a movimento meccanico.
Movimento
magnetico
Movimento
meccanico

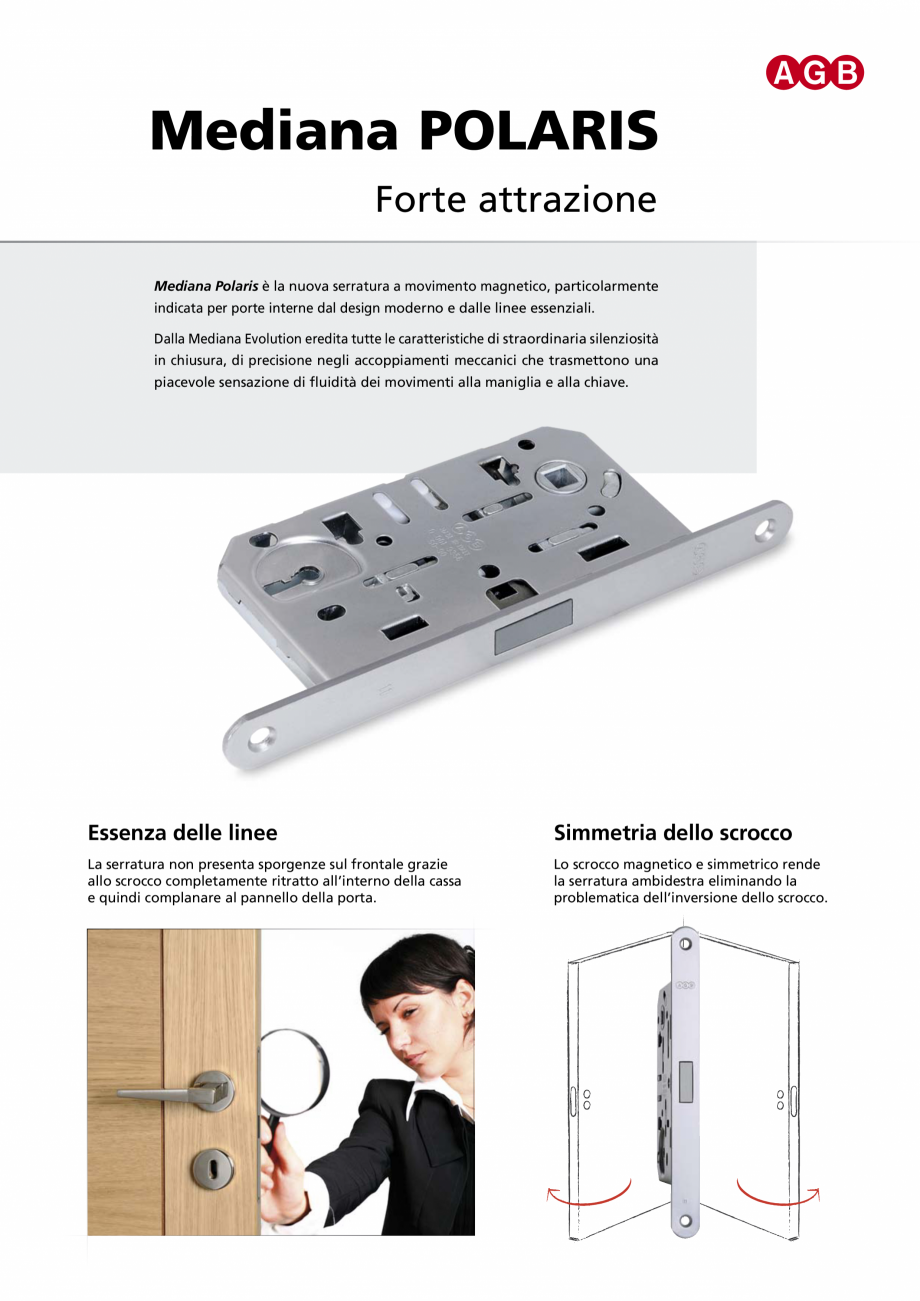

Mediana POLARIS
Forte attrazione
Mediana Polaris è la nuova serratura a movimento magnetico, particolarmente
indicata per porte interne dal design moderno e dalle linee essenziali.
Dalla Mediana Evolution eredita tutte le caratteristiche di straordinaria silenziosità
in chiusura, di precisione negli accoppiamenti meccanici che trasmettono una
piacevole sensazione di fluidità dei movimenti alla maniglia e alla chiave.
Essenza delle linee
Simmetria dello scrocco
La serratura non presenta sporgenze sul frontale grazie
allo sc
rocco completamente ritratto all’interno della cassa
e quindi complanare al pannello della porta.
Lo scrocco magnetico e simmetrico rende
la serratura ambidestra eliminando la
problematica dell’inversione dello scrocco.

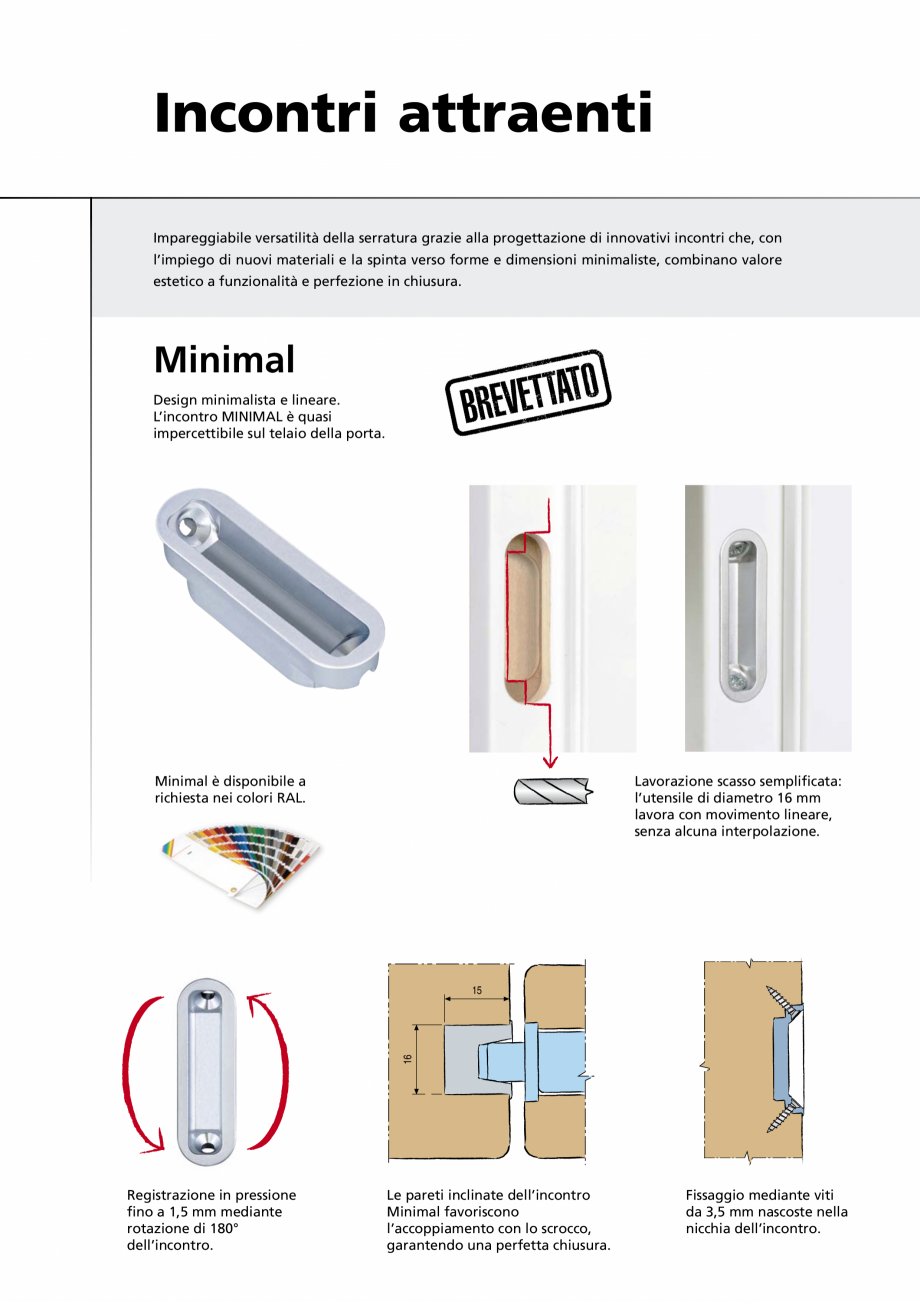

Incontri attraenti
Impareggiabile versatilità della serratura grazie alla progettazione di innovativi incontri che, con
l’impiego di nuovi materiali e la spinta verso forme e dimensioni minimaliste, combinano valore
estetico a funzionalità e perfezione in chiusura.
Minimal
Design minimalista e lineare.
L’incontro MINIMAL è quasi
impercettibile sul telaio della porta.
Minimal è disponibile a
richiesta nei colori RAL.
Lavorazione scasso semplificata:
l’utensile di diametro 16 mm
lavora con movimento lineare,
senza alcuna interpolazione.
16
15
Registrazione in pressione
fino a 1,5 mm mediante
rotazione di 180°
dell’incontro.
Le pareti inclinate dell’incontro
Minimal favoriscono
l’accoppiamento con lo scrocco,
garantendo una perfetta chiusura.
Fissaggio mediante viti
da 3,5 mm nascoste nella
nicchia dell’incontro.

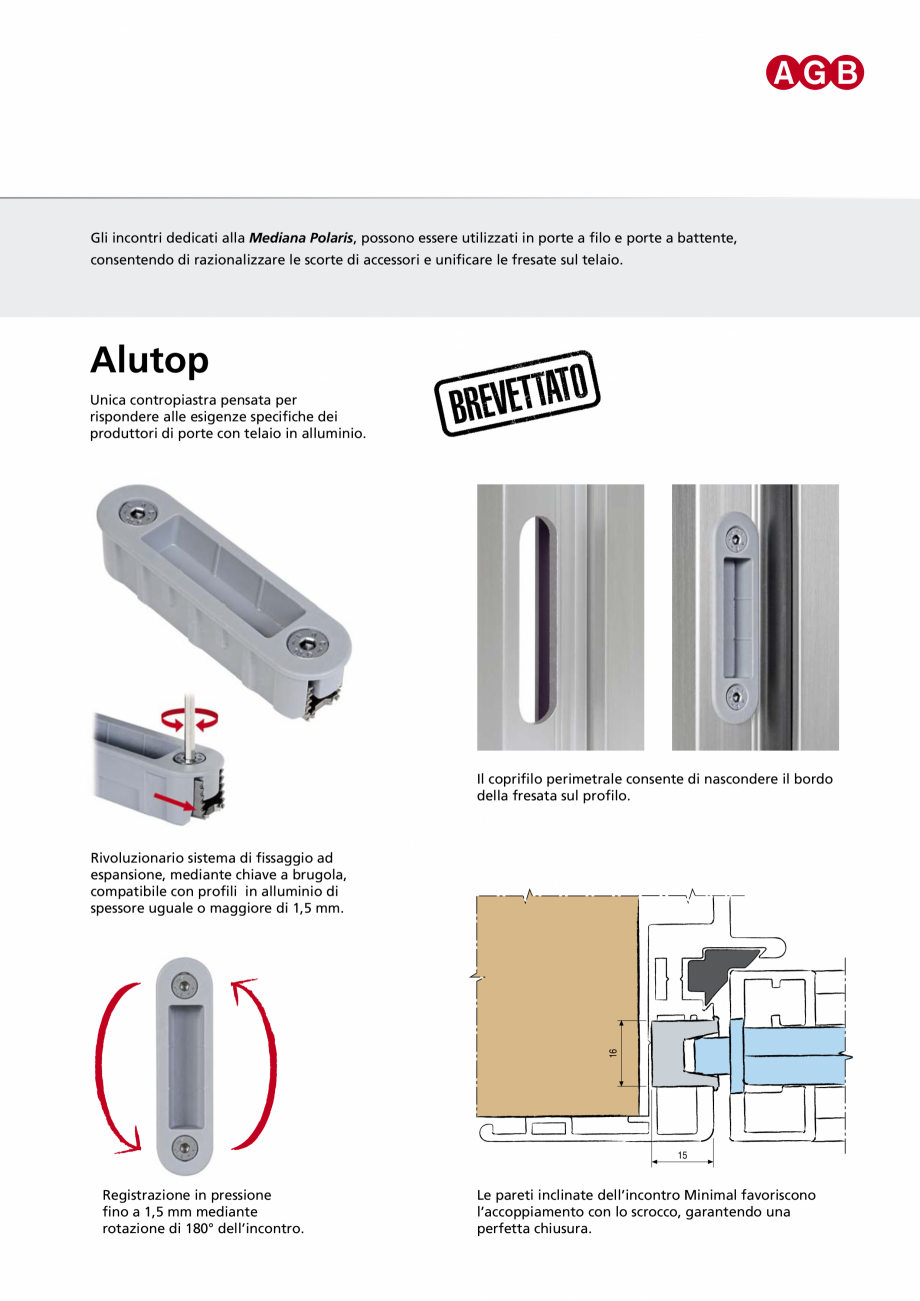

Gli incontri dedicati alla Mediana Polaris, possono essere utilizzati in porte a filo e porte a battente,
consentendo di razionalizzare le scorte di accessori e unificare le fresate sul telaio.
Alutop
Unica contropiastra pensata per
rispondere alle esigenze specifiche dei
produttori di porte con telaio in alluminio.
Il coprifilo perimetrale consente di nascondere il bordo
della fresata sul profilo.
16
Rivoluzionario sistema di fissaggio ad
espansione, mediante chiave a brugola,
compatibile con profili in alluminio di
spessore uguale o maggiore di 1,5 mm.
15
Registrazione in pressione
fino a 1,5 mm mediante
rotazione di 180° dell’incontro.
Le pareti inclinate dell’incontro Minimal favoriscono
l’accoppiamento con lo scrocco, garantendo una
perfetta chiusura.

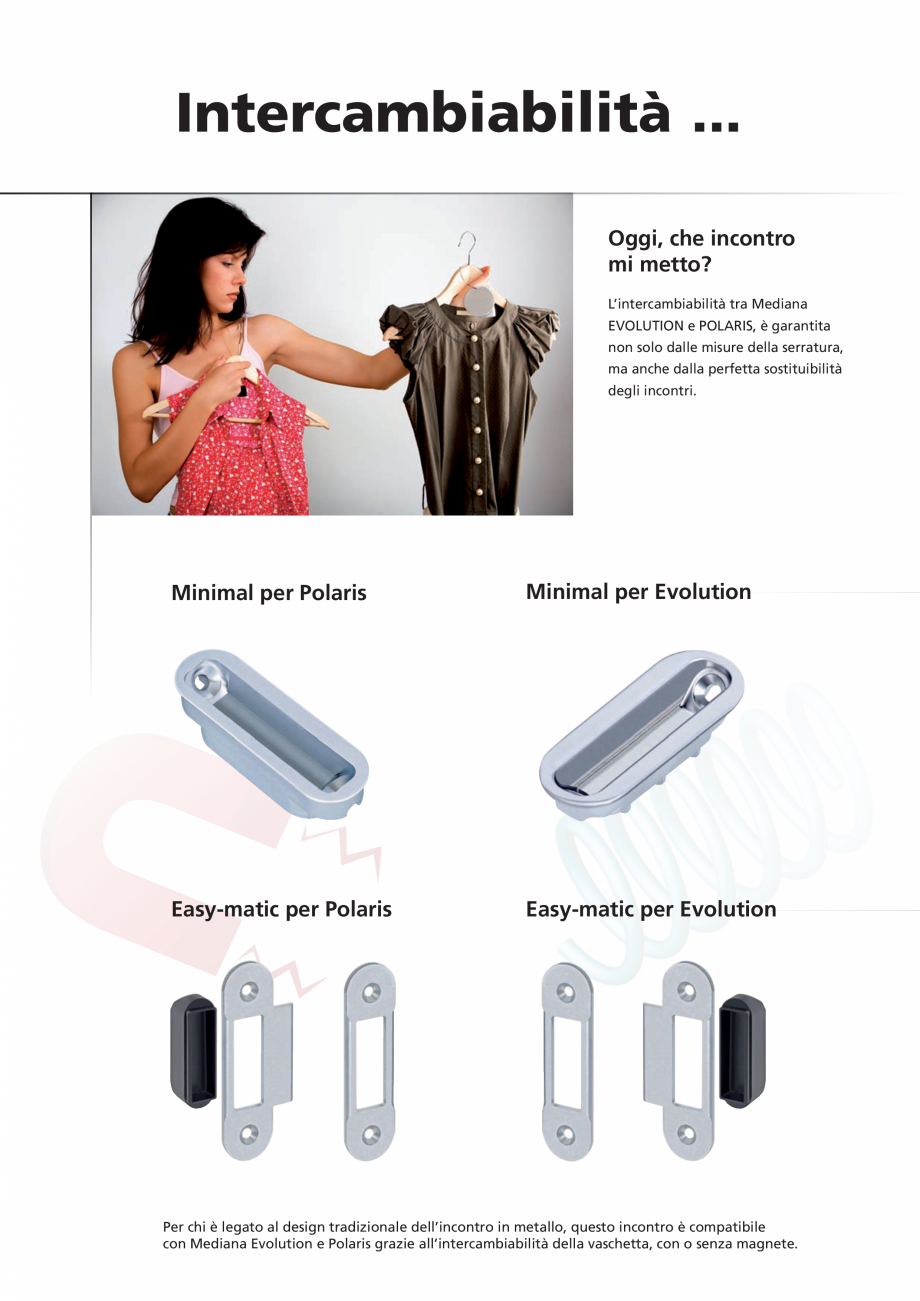

Intercambiabilità ...
Oggi, che incontro
mi metto?
L’intercambiabilità tra Mediana
EVOLUTION e POLARIS, è garantita
non solo dalle
misure della serratura,
ma anche dalla perfetta sostituibilità
degli incontri.
Minimal per Polaris
Minimal per Evolution
Easy-matic per Polaris
Easy-matic per Evolution
Per chi è legato al design tradizionale dell’incontro in metallo, questo incontro è compatibile
con Mediana Evolution e Polaris grazie all’intercambiabilità della vaschetta, con o senza magnete.

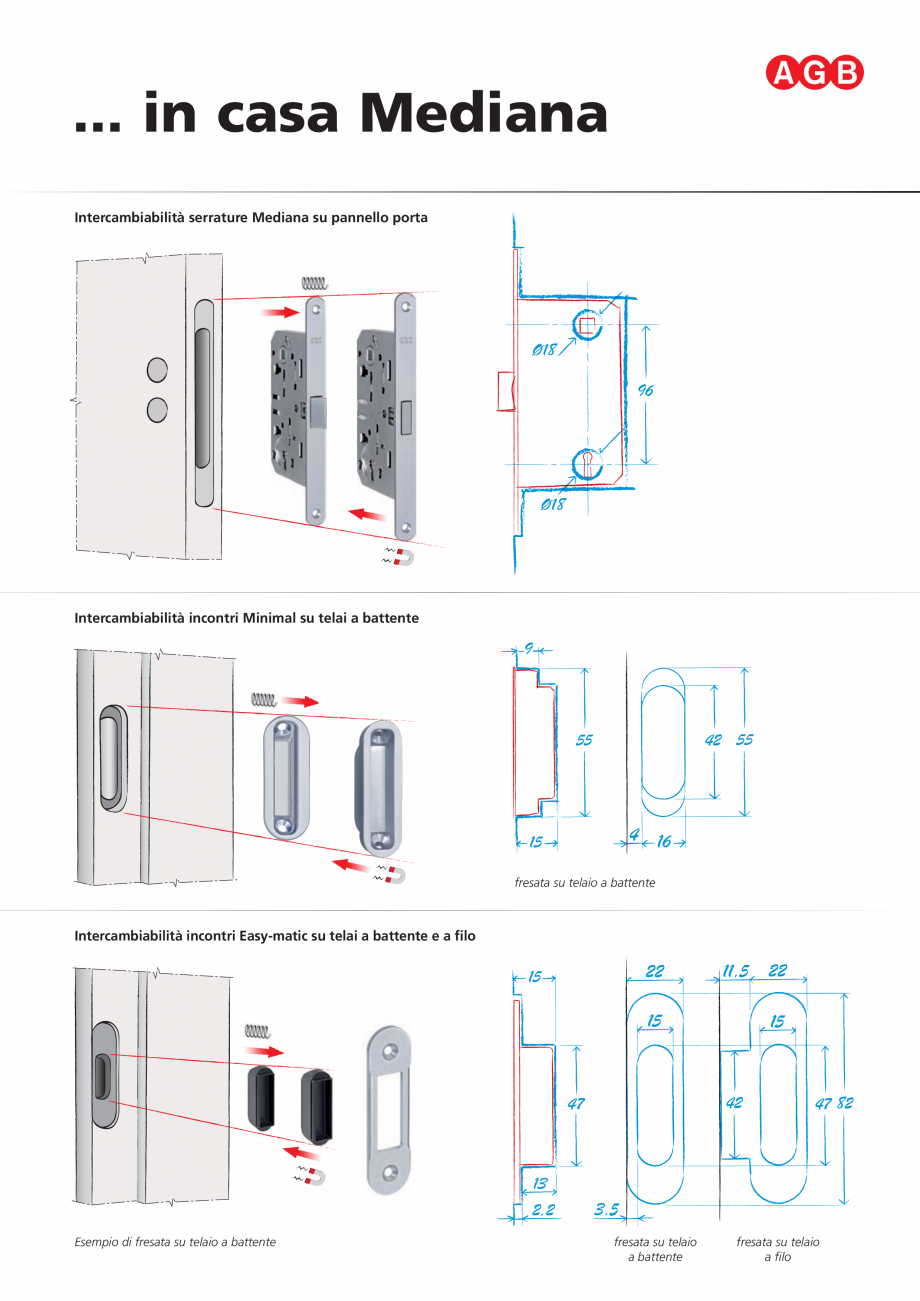

... in casa Mediana
Intercambiabilità serrature Mediana su pannello porta
Ø18
96
Ø18
Intercambiabilità incontri Minimal su telai a battente
9
42 55
55
4 16
15
fresata su telaio a battente
Intercambiabilità incontri Easy-matic su telai a battente e a filo
15
22
11,5 22
15
15
42
47
13
2,2
Esempio di fresata su telaio a battente
47 82
3.5
fresata su telaio
a battente
fresata su telaio
a filo

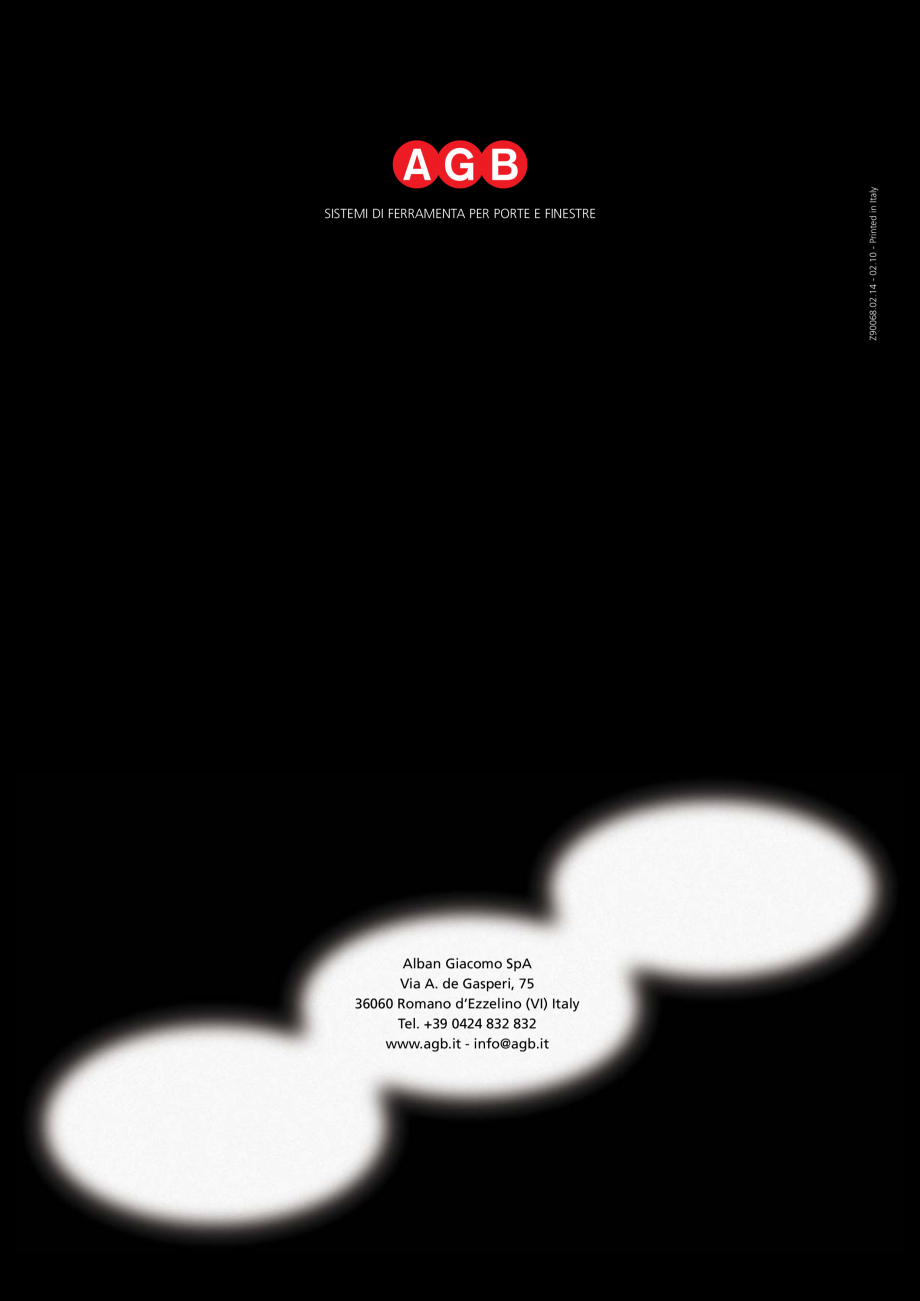

Alban Giacomo SpA
Via A. de Gasperi, 75
36060 Romano d’Ezzelino (VI) Italy
Tel. +39 0424 832 832
www.agb.it - info@agb.it
Z90068.02.14 - 02.10 - Printed in Italy
