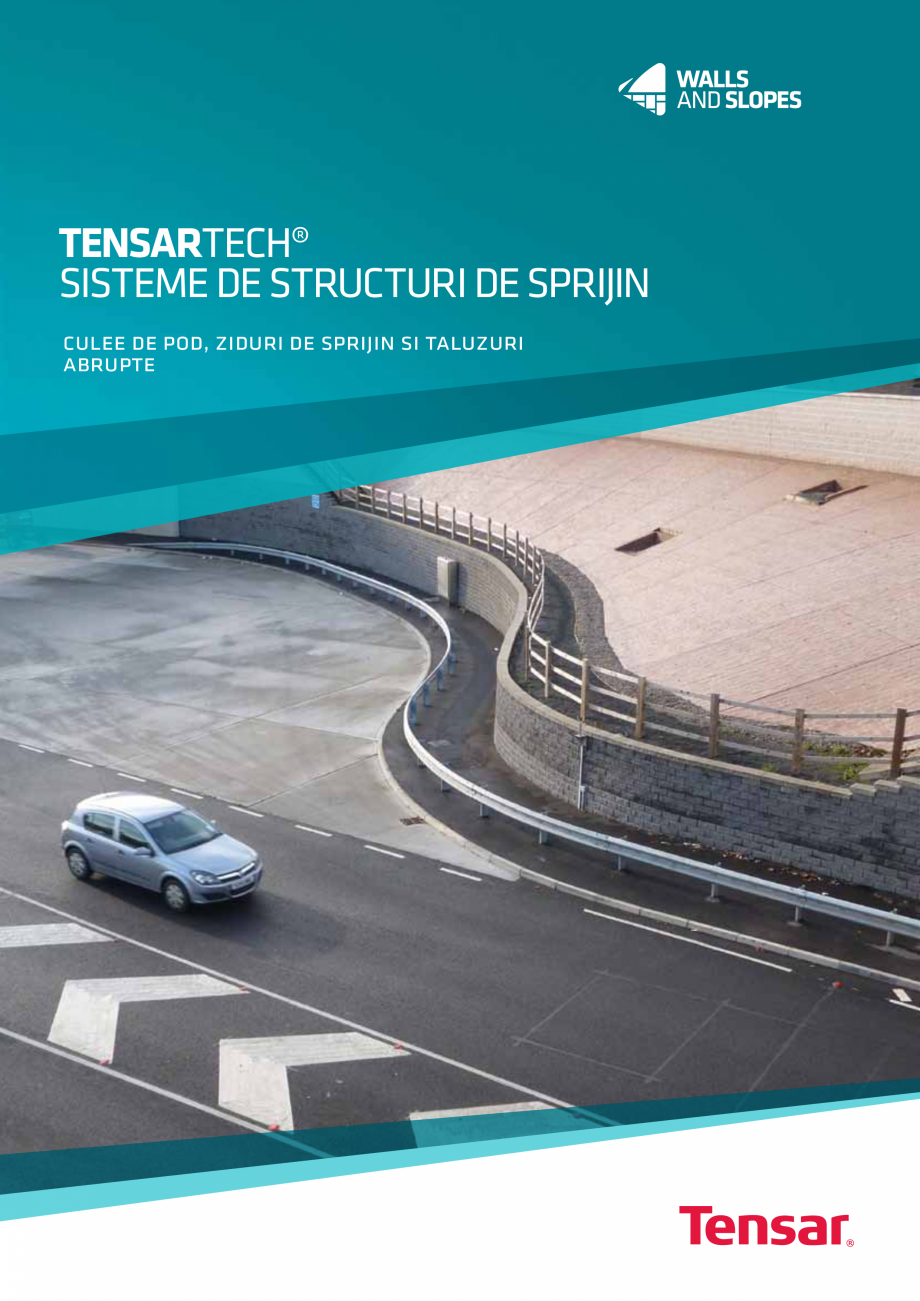

Brosura - Sisteme de structuri de sprijin Tensar INOVECO TW1
TensarTech®
SISTEME DE STRUCTURI DE SPRIJIN
culee de pod, ziduri de sprijin si taluzuri
abrupte

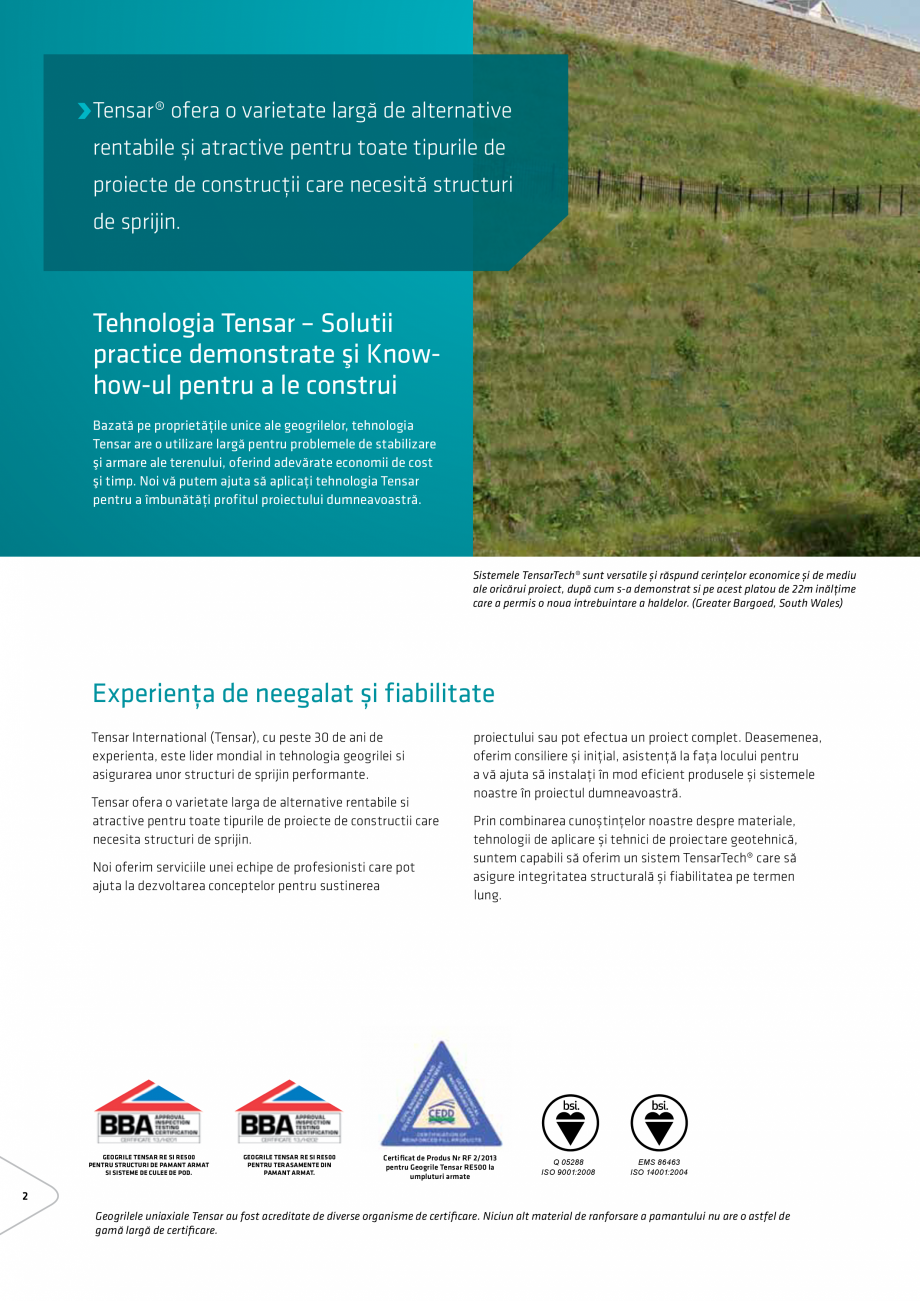

Tensar® ofera o varietate largă de alternative
rentabile și atractive pentru toate tipurile de
proiecte de construcții care necesită structuri
de sprijin.
Tehnologia Tensar – Solutii
practice demonstrate ÅŸi Knowhow-ul pentru a le construi
Bazată pe proprietăţile unice ale geogrilelor, tehnologia
Tensar are o utilizare largă pentru problemele de stabilizare
şi armare ale terenului, oferind adevărate economii de cost
şi timp. Noi vă putem ajuta să aplicaţi tehnologia Tensar
pentru a îmbunătăţi profitul proiectului dumneavoastră.
Sistemele TensarTech® sunt versatile și răspund cerințelor economice și de mediu
ale oricărui proiect, după cum s-a demonstrat si pe acest platou de 22m inălţime
care a permis o noua intrebuintare a haldelor. (Greater Bargoed, South Wales)
Experiența de neegalat și fiabilitate
Tensar International (Tensar), cu peste 30 de ani de
experienta, este lider mondial in tehnologia geogrilei si
asigurarea unor structuri de sprijin performante.
Tensar ofera o varietate larga de alternative rentabile si
atractive pentru toate tipurile de proiecte de constructii care
necesita structuri de sprijin.
Noi oferim serviciile unei echipe de profesionisti care pot
ajuta la dezvoltarea conceptelor pentru sustinerea
GEOGRILE TENSAR RE SI RE500
PENTRU STRUCTURI DE PAMANT ARMAT
SI SISTEME DE CULEE DE POD.
GEOGRILE TENSAR RE SI RE500
PENTRU TERASAMENTE DIN
PAMANT ARMAT.
proiectului sau pot efectua un proiect complet. Deasemenea,
oferim consiliere și inițial, asistenţă la fața locului pentru
a vă ajuta să instalați în mod eficient produsele și sistemele
noastre în proiectul dumneavoastră.
Prin combinarea cunoștințelor noastre despre materiale,
tehnologii de aplicare și tehnici de proiectare geotehnică,
suntem capabili să oferim un sistem TensarTech® care să
asigure integritatea structurală și fiabilitatea pe ter
men
lung.
Certificat de Produs Nr RF 2/2013
pentru Geogrile Tensar RE500 la
umpluturi armate
Q 05288
ISO 9001:2008
EMS 86463
ISO 14001:2004
2
Geogrilele uniaxiale Tensar au fost acreditate de diverse organisme de certificare. Niciun alt material de ranforsare a pamantului nu are o astfel de
gamă largă de certificare.

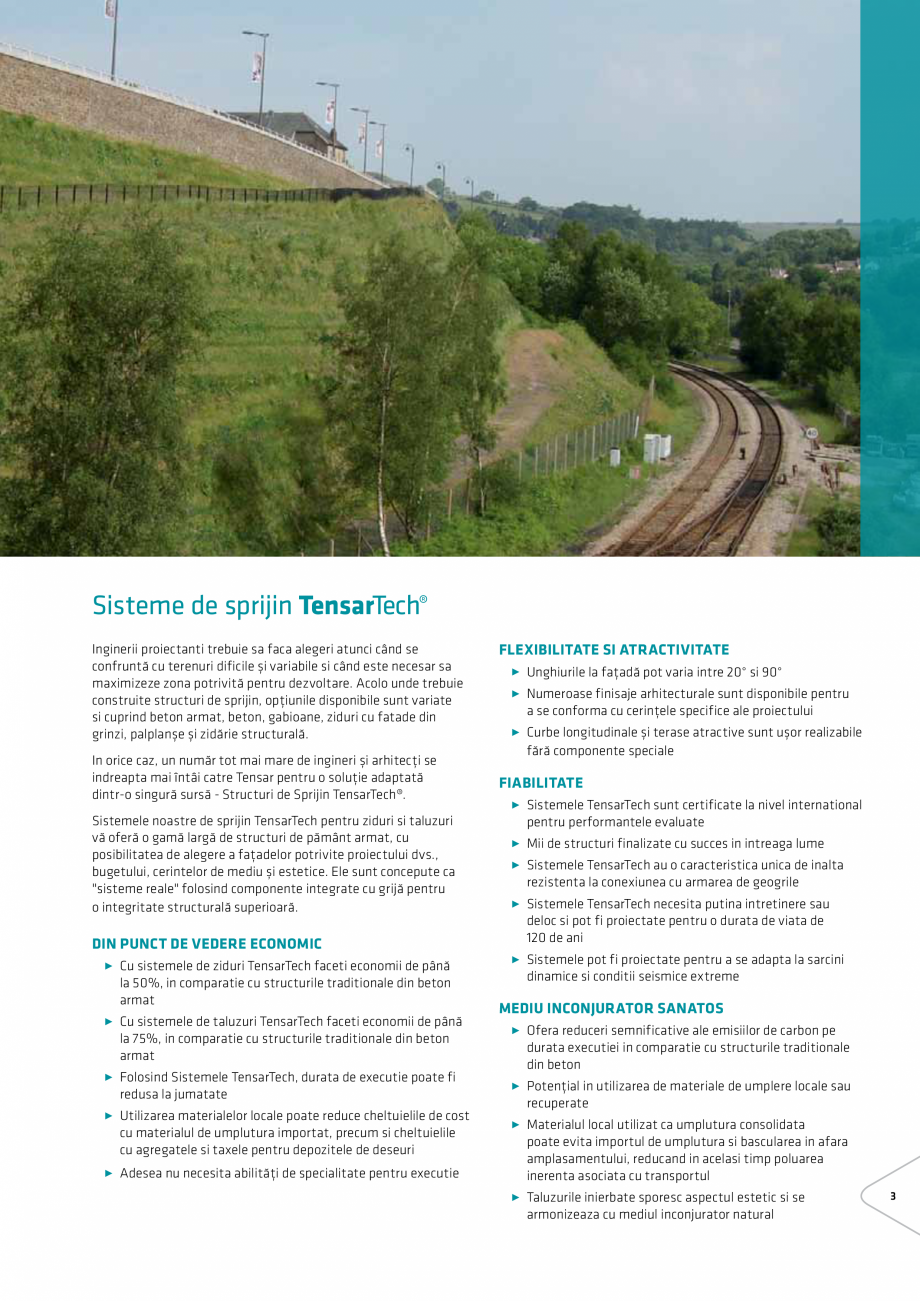

Sisteme de sprijin TensarTech®
Inginerii proiectanti trebuie sa faca alegeri atunci când se
confruntă cu terenuri dificile și variabile si când este necesar sa
maximizeze zona potrivită pentru dezvoltare. Acolo unde trebuie
construite structuri de sprijin, opțiunile disponibile sunt variate
si cuprind beton armat, beton, gabioane, ziduri cu fatade din
grinzi, palplanșe și zidărie structurală.
In orice caz, un număr tot mai mare de ingineri și arhitecți se
indreapta mai întâi catre Tensar pentru o soluție adaptată
dintr-o singură sursă - Structuri de Sprijin TensarTech®.
Sistemele noastre de sprijin TensarTech pentru ziduri si taluzuri
vă oferÄ
ƒ o gamă largă de structuri de pământ armat, cu
posibilitatea de alegere a fațadelor potrivite proiectului dvs.,
bugetului, cerintelor de mediu și estetice. Ele sunt concepute ca
"sisteme reale" folosind componente integrate cu grijă pentru
o integritate structurală superioară.
DIN PUNCT DE VEDERE ECONOMIC
Ë´Ë´ C
u sistemele de ziduri TensarTech faceti economii de până
la 50%, in comparatie cu structurile traditionale din beton
armat
Ë´Ë´ C
u sistemele de taluzuri TensarTech faceti economii de până
la 75%, in comparatie cu structurile traditionale din beton
armat
Ë´Ë´ F
olosind Sistemele TensarTech, durata de executie poate fi
redusa la jumatate
Ë´Ë´ U
tilizarea materialelor locale poate reduce cheltuielile de cost
cu materialul de umplutura importat, precum si cheltuielile
cu agregatele si taxele pentru depozitele de deseuri
Ë´Ë´ A
desea nu necesita abilități de specialitate pentru executie
FLEXIBILITATE SI ATRACTIVITATE
Ë´Ë´ U
nghiurile la faţadă pot va
ria intre 20° si 90°
Ë´Ë´ N
umeroase finisaje arhitecturale sunt disponibile pentru
a se conforma cu cerințele specifice ale proiectului
Ë´Ë´ C
urbe longitudinale și terase atractive sunt ușor realizabile
fără componente speciale
FIABILITATE
Ë´Ë´ S
istemele TensarTech sunt certificate la nivel international
pentru performantele evaluate
Ë´Ë´ M
ii de structuri finalizate cu succes in intreaga lume
Ë´Ë´ S
istemele TensarTech au o caracteristica unica de inalta
rezistenta la conexiunea cu armarea de geogrile
Ë´Ë´ S
istemele TensarTech necesita putina intretinere sau
deloc si pot fi proiectate pentru o durata de viata de
120 de ani
Ë´Ë´ S
istemele pot fi proiectate pentru a se adapta la sarcini
dinamice si conditii seismice extreme
MEDIU INCONJURATOR SANATOS
Ë´Ë´ O
fera reduceri semnificative ale emisiilor de carbon pe
durata executiei in comparatie cu structurile traditionale
din beton
Ë´Ë´ P
otențial in utilizarea de materiale de umplere locale sau
recuperate
Ë´Ë´ M
aterialul local utilizat ca umplutura consolidata
poate evita importul de umplutura si bascularea in afara
amplasamentului, reducand in acelasi timp poluarea
inerenta asociata cu transportul
Ë´Ë´ T
aluzurile inierbate sporesc aspectul estetic si se
armonizeaza cu mediul inconjurator natural
3
Sistem zid TensarTech® TW1 utilizat
cu efect spectaculos la acest pod.
Sisteme TensarTech® – Alegerea
potrivita pentru proiectul
dumneavoastră
Există mai mulți parametri variabili care trebuie luati în
considerare înainte de a lua decizia cu privire la Sistemul
TensarTech care satisface nevoile dumneavoastra. Alegerea
potrivită pentru proiectul dvs. poate depinde de:
• Aspecte de ordin estetic
• Durabilitate (durata de viata)
• Spațiu disponibil pentru constructie (unghi fatada)
• Considerente geotehnice (tip de teren)
• Limitare la un anumit buget
Oricare ar fi caracteristicile proiectului dumneavoastră,
contactați-ne cât mai curând pos
ibil deoarece noi va putem
oferi o structura de sprijin TensarTech care se va adapta
cerințelor dumneavoastră.
Ghid pentru a alegerea unui sistem de sprijin al pământului TensarTech®
pentru Proiectul dvs.
La Tensar®, noi credem că
înțelegerea cerințelor
dumneavoastră în etapa de
planificare ne va ajuta pentru
a oferi cea mai bună opțiune
pentru orice proiect. Aici gasiti
un ghid rapid care să vă arate cât
de adaptabile pot fi sistemele
TensarTech.
Sisteme de taluzuri TensarTech - fatade inierbate
TENSARTECH REPARAREA
ALUNECARILOR
TENSARTECH VERDE
NATURAL

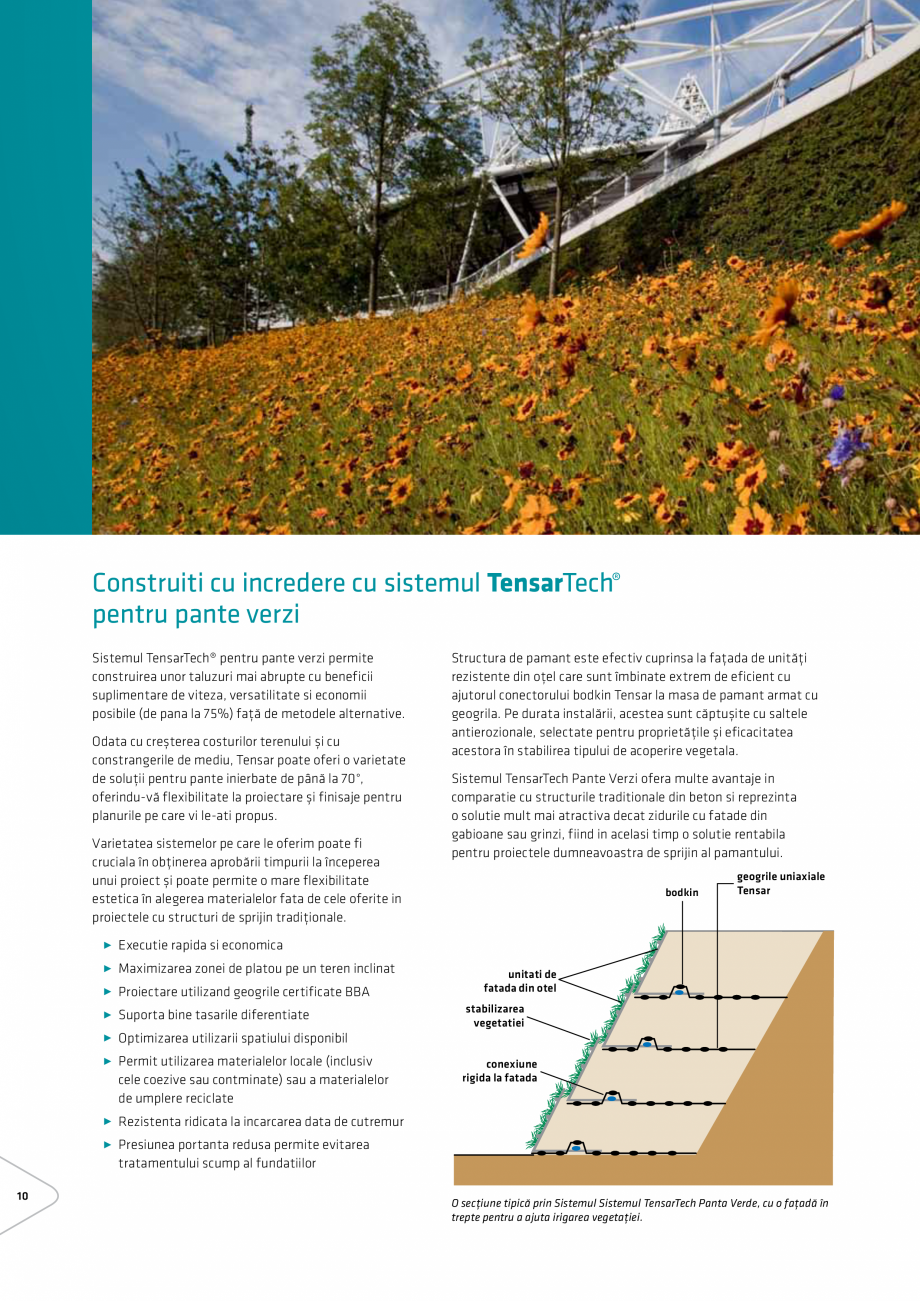

TENSARTECH PANTA
VERDE
20° ÷ 70°
20° ÷ 45°
60° ÷ 70°
Ë´Ë´ Reutilizeaza in mod regulat
terenurile necorespunzatoare
Ë´Ë´ De obicei nu necesita sustinere
pentru fatada
Ë´Ë´ Sunt economice si ecologice
Ë´Ë´ Nu necesita sustinerea fatadei
Ë´Ë´ Fatada poate fi detaliata
pentru vegetatie
Ë´Ë´ Nu exista limita cu privire la greutatea
Ë´Ë´ Nu sunt necesare sprijiniri
echipamentelor de constructii care
lucr
eaza in apropierea fatadei
exterioare
Ë´Ë´ Utilizeaza tehnici conventionale
Ë´Ë´ Durabilitate excelenta, cu
referitor la terasamente
120 de ani durata de viata
proiectata posibila
Sisteme de ziduri TensarTech Wall - fatade fara vegetatie
4

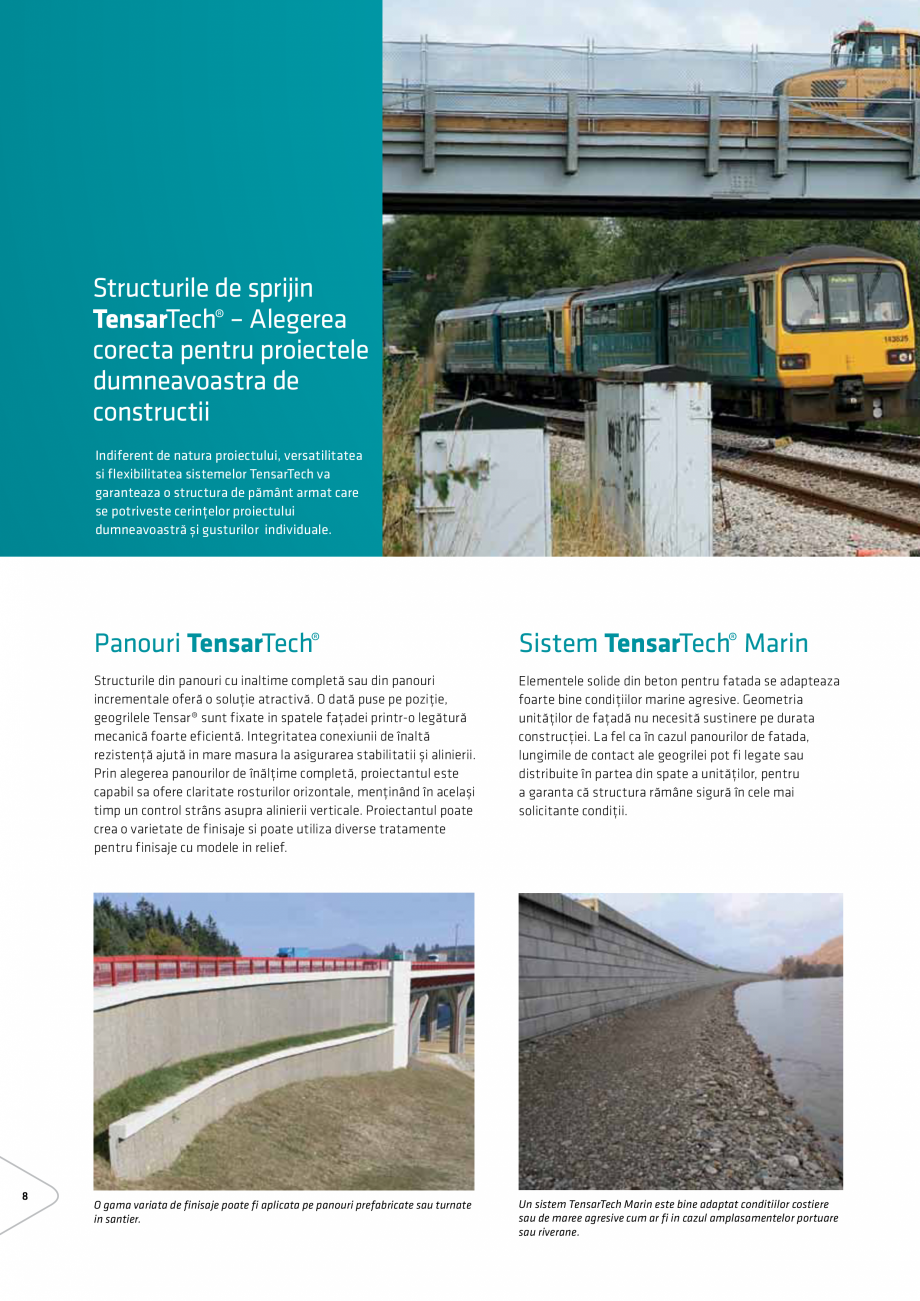

PANOU TENSARTECH
TensarTech TW
INALTIME COMPLETA
INCREMENTAL
TensarTech MARIN
82° ÷ 90°
90°
90°
90°
˴˴ O gamă largă de texturi,
culori și unghiuri la fațadă
Ë´Ë´ Se adapteaza cu usurinta la
fatada de zidarie
Ë´Ë´ Se potrivesc la curbele cu
raze mici
Ë´Ë´ Blocheti asezati uscat, nu
necesita ridicare mecanica
Ë´Ë´ Fara rosturi orizontale de
constructie
Ë´Ë´ Structuri de panouri care
permit instalarea rapida
a fatadei, fara utilizarea
macaralei
Ë´Ë´ Control strict asupra
aliniamentului vertical
Ë´Ë´ Finisaje exterioare usor
de ralizat
Ë´Ë´ Panourile pot fi produse in
fabrica sau turnate in santier
Ë´Ë´ Nu necesita sprijiniri
Ë´Ë´ Executie rapida a fatadei
Ë´Ë´ Finisajul exterior al panourilor
este usor de ralizat
Ë´Ë´ Unitat
ile de fatada din
beton pot fi produse in
fabrica sau turnate in santier
Ë´Ë´ Proiectat pentru a rezista la
atacul valurilor
Ë´Ë´ Mareele pot fi luate in calcul
Sisteme TensarTech® – Cu incredere,
de la concept la executie

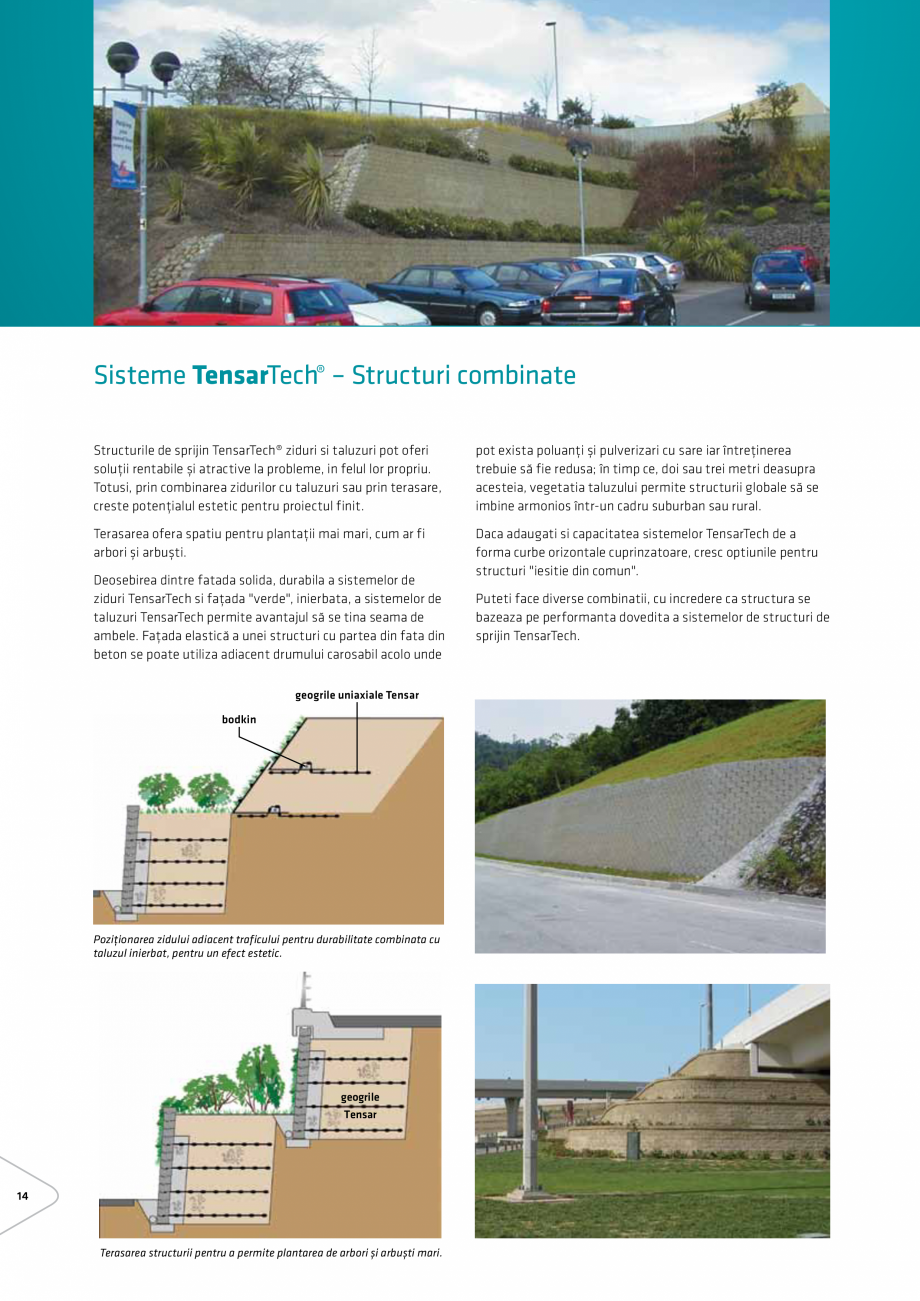

Sisteme TensarTech - structuri combinate
STRUCTURI TERASATE
ZID SI TALUZ
˴˴ Terase care permit plantarea ˴˴ Combină frumusetea cu
durabilitatea
atractiva
Ë´Ë´ Beton pozitionat adiacent
Ë´Ë´ Aspect estetic si durabil
traficului, pentru
Ë´Ë´ Simplu de executat
durabilitate
Ë´Ë´ Durabilitate excelenta, cu
Ë´
Ë´
Taluzul cu vegetatie este
120 de ani durata de viata
pozitionat deasupra, pentru
proiectata posibila
aspect estetic
TENSARTECH FATADA DE
PIATRA
TensarTech TR2
Echipa Tensar este bucuroasa să ofere îndrumare și sfaturi imparțiale cu
privire la toate proiectele care necesită structuri de sprijin. Dacă proiectul
se află în primele stadii de planificare sau sunt necesare soluții, ca parte
a procesului de construcție în curs
de desfășurare, Tensar vă poate ajuta
să realizati proiectul la întregul potențial.
Consultarea timpurie cu ingineri constructori cu experiență va furniza
informații valoroase cu privire la bugetul de cost și fezabilitate și
va conduce la economii mari în timp și bani. Noi vă putem oferi, de
asemenea, alternative la proiectele existente pentru a vă ajuta să
profitați la maximum de proiectele dvs.
O versiune simplificata a variantei noastre software de proiectare este
acum disponibila, impreuna cu instruirea utilizatorilor, cu ingineri
profesionisti, la unul din atelierele noastre de proiectare.
Cu cât mai devreme veti include Tensar, cu atât mai mult vom fi în
măsură să vă ajutam la finalizarea cu succes a proiectului dvs.
TENSARTECH ZIDURI CU
FATADE DIN GRINZI
TENSARTECH PANOURI
STRIATE DIN BETON
68Ëš
80° ÷ 90°
Ë´Ë´ Acoperire galfan sau plasa de
otel galvanizat si finisaj piatra
Ë´Ë´ Fatada flexibila si permeabila
Ë´Ë´ Minimizeaza utilizarea
umpluturii
scumpe de gabioane
Ë´Ë´ Se poate utiliza materialul local
sau recuperat pentru umplutura
din spatele fatadei
70° ÷ 90°
Ë´Ë´ Costuri reduse si
functionale pentru lucrari
temporare
Ë´Ë´ Sprijiniri exterioare minime
Ë´Ë´ Pot fi utilizate pentru
impingerea permanenta
a releiefului in spatele
structurilor existente
76°
Ë´Ë´ Ofera un aspect placut, similar
cu sistemele traditionale din
grinzi
Ë´Ë´ Fatada din grinzi, durabila,
nonbiodegradabila
Ë´Ë´ Conexiune precisa intre fatada
si geogrila
68°
Ë´Ë´ Fatada atractiva din beton
canelat
Ë´Ë´ Blocheti usori de fatada
Ë´Ë´ Sunt luate in considerare la
fatade dure de taluzuri, acolo
unde vegetatia nu este viabila
5

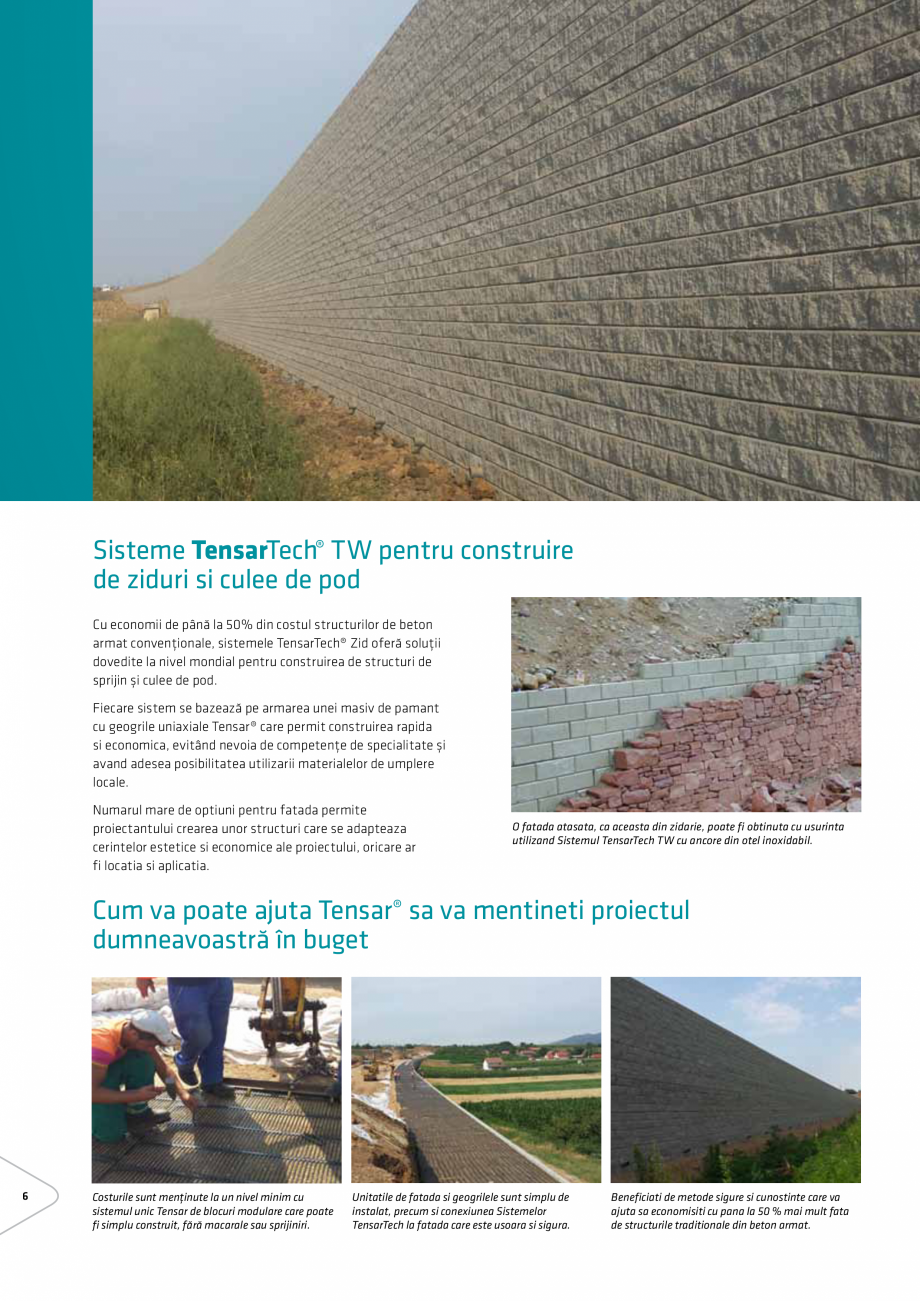

Sisteme TensarTech® TW pentru construire
de ziduri si culee de pod
Cu economii de până la 50% din costul structurilor de beton
armat convenționale, sistemele TensarTech® Zid oferă soluții
dovedite la nivel mondial pentru construirea de structuri de
sprijin și culee de pod.
Fiecare sistem se bazează pe
armarea unei masiv de pamant
cu geogrile uniaxiale Tensar® care permit construirea rapida
si economica, evitând nevoia de competențe de specialitate și
avand adesea posibilitatea utilizarii materialelor de umplere
locale.
Numarul mare de optiuni pentru fatada permite
proiectantului crearea unor structuri care se adapteaza
cerintelor estetice si economice ale proiectului, oricare ar
fi locatia si aplicatia.
O fatada atasata, ca aceasta din zidarie, poate fi obtinuta cu usurinta
utilizand Sistemul TensarTech TW cu ancore din otel inoxidabil.
Cum va poate ajuta Tensar® sa va mentineti proiectul
dumneavoastră în buget
6
Costurile sunt menținute la un nivel minim cu
sistemul unic Tensar de blocuri modulare care poate
fi simplu construit, fără macarale sau sprijiniri.
Unitatile de fatada si geogrilele sunt simplu de
instalat, precum si conexiunea Sistemelor
TensarTech la fatada care este usoara si sigura.
Beneficiati de metode sigure si cunostinte care va
ajuta sa economisiti
cu pana la 50 % mai mult fata
de structurile traditionale din beton armat.

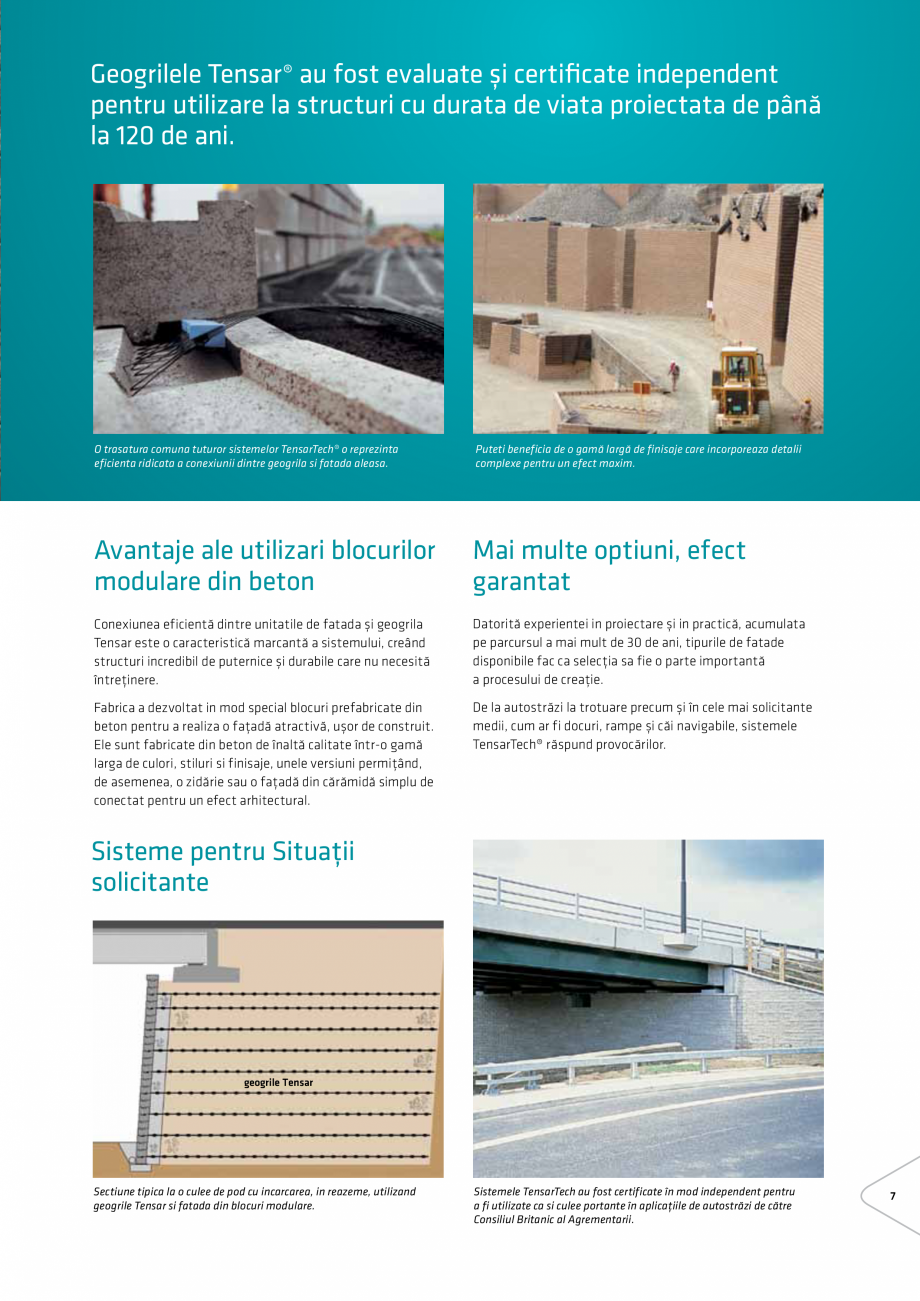

Geogrilele Tensar ® au fost evaluate și certificate independent
pentru utilizare la structuri cu durata de viata proiectata de până
la 120 de ani.
O trasatura comuna tuturor sistemelor TensarTech® o reprezinta
eficienta ridicata a conexiunii dintre geogrila si fatada aleasa.
Puteti beneficia de o gamă largă de finisaje care incorporeaza detalii
complexe pentru un efect maxim.
Avantaje ale utilizari blocurilor
modulare din beton
Mai multe optiuni, efect
garantat
Conexiunea eficientă dintre unitatile de fatada și geogrila
Tensar este o caracteristică marcantă a sistemului, creând
structuri incredibil de puternice și durabile care nu necesită
întreținere.
Datorită experientei in proiectare și in practică, acumulata
pe parcursul a mai mult de 30 de ani, tipurile de fatade
disponibile fac ca selecția sa fie o parte importantă
a procesului de creație.
Fabrica a dezvoltat in mod special
blocuri prefabricate din
beton pentru a realiza o fațadă atractivă, ușor de construit.
Ele sunt fabricate din beton de înaltă calitate într-o gamă
larga de culori, stiluri si finisaje, unele versiuni permiţând,
de asemenea, o zidărie sau o fațadă din cărămidă simplu de
conectat pentru un efect arhitectural.
De la autostrăzi la trotuare precum și în cele mai solicitante
medii, cum ar fi docuri, rampe și căi navigabile, sistemele
TensarTech® răspund provocărilor.
Sisteme pentru Situații
solicitante
geogrile Tensar
Sectiune tipica la o culee de pod cu incarcarea, in reazeme, utilizand
geogrile Tensar si fatada din blocuri modulare.
Sistemele TensarTech au fost certificate în mod independent pentru
a fi utilizate ca si culee portante în aplicațiile de autostrăzi de către
Consiliul Britanic al Agrementarii.
7
Structurile de sprijin
TensarTech® – Alegerea
corecta pentru proiectele
dumneavoastra de
constructii
Indiferent de natura proiectului, versatil
itatea
si flexibilitatea sistemelor TensarTech va
garanteaza o structura de pământ armat care
se potriveste cerințelor proiectului
dumneavoastră și gusturilor individuale.
8
Panouri TensarTech®
Sistem TensarTech® Marin
Structurile din panouri cu inaltime completă sau din panouri
incrementale oferă o soluție atractivă. O dată puse pe poziție,
geogrilele Tensar® sunt fixate in spatele fațadei printr-o legătură
mecanică foarte eficientă. Integritatea conexiunii de înaltă
rezistență ajută in mare masura la asigurarea stabilitatii și alinierii.
Prin alegerea panourilor de înălțime completă, proiectantul este
capabil sa ofere claritate rosturilor orizontale, menținând în același
timp un control strâns asupra alinierii verticale. Proiectantul poate
crea o varietate de finisaje si poate utiliza diverse tratamente
pentru finisaje cu modele in relief.
Elementele solide din beton pentru fatada se adapteaza
foarte bine condițiilor marine agresive. Geometria
unităților de fațadă nu necesită sustinere pe durata
construcției. La fel ca în cazul panourilor de fatada,
lungimile de contact ale geogrilei pot fi legate sau
distribuite în partea din spate a unităților, pentru
a garanta că structura rămâne sigură în cele mai
solicitante condiții.
O gama variata de finisaje poate fi aplicata pe panouri prefabricate sau turnate
in santier.
Un sistem TensarTech Marin este bine adaptat conditiilor costiere
sau de maree agresive cum ar fi in cazul amplasamentelor portuare
sau riverane.
Sistemele TensarTech®
pot oferi si aspectul unei
structuri gravitationale
din gabioane la o fractiune
din cost prin utilizarea
pamantului armat.
TensarTech® cu fatada de piatra
În cazul în care clientul dorește o fatada cu aspect de piatră si sarma
de otel a unui gabion tradițional, de ce sa nu ia în considerare un
sistem TensarTech cu fatada de piatra? Mai degrabă decât structura
tradițională din gabioane, această abordare de pamant arma
unităților de fațadă nu necesită sustinere pe durata
construcției. La fel ca în cazul panourilor de fatada,
lungimile de contact ale geogrilei pot fi legate sau
distribuite în partea din spate a unităților, pentru
a garanta că structura rămâne sigură în cele mai
solicitante condiții.
O gama variata de finisaje poate fi aplicata pe panouri prefabricate sau turnate
in santier.
Un sistem TensarTech Marin este bine adaptat conditiilor costiere
sau de maree agresive cum ar fi in cazul amplasamentelor portuare
sau riverane.
Sistemele TensarTech®
pot oferi si aspectul unei
structuri gravitationale
din gabioane la o fractiune
din cost prin utilizarea
pamantului armat.
TensarTech® cu fatada de piatra
În cazul în care clientul dorește o fatada cu aspect de piatră si sarma
de otel a unui gabion tradițional, de ce sa nu ia în considerare un
sistem TensarTech cu fatada de piatra? Mai degrabă decât structura
tradițională din gabioane, această abordare de pamant arma
... ascunde
