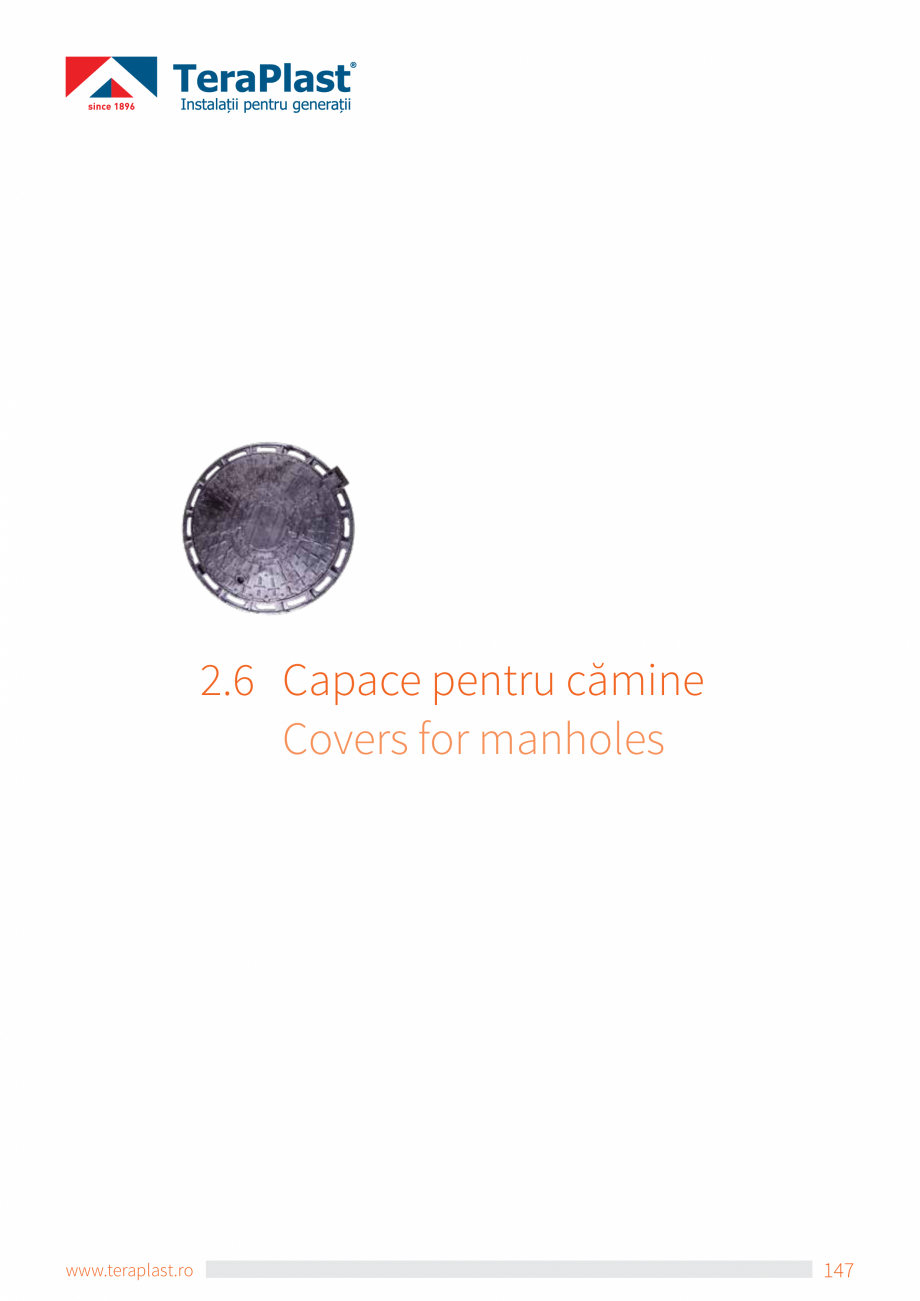

Capace pentru cămine TeraPlast
2.6 C
apace pentru cămine
Covers for manholes
www.teraplast.ro
147
INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES
CAPACE PENTRU CĂMINE / COVERS FOR MANHOLES

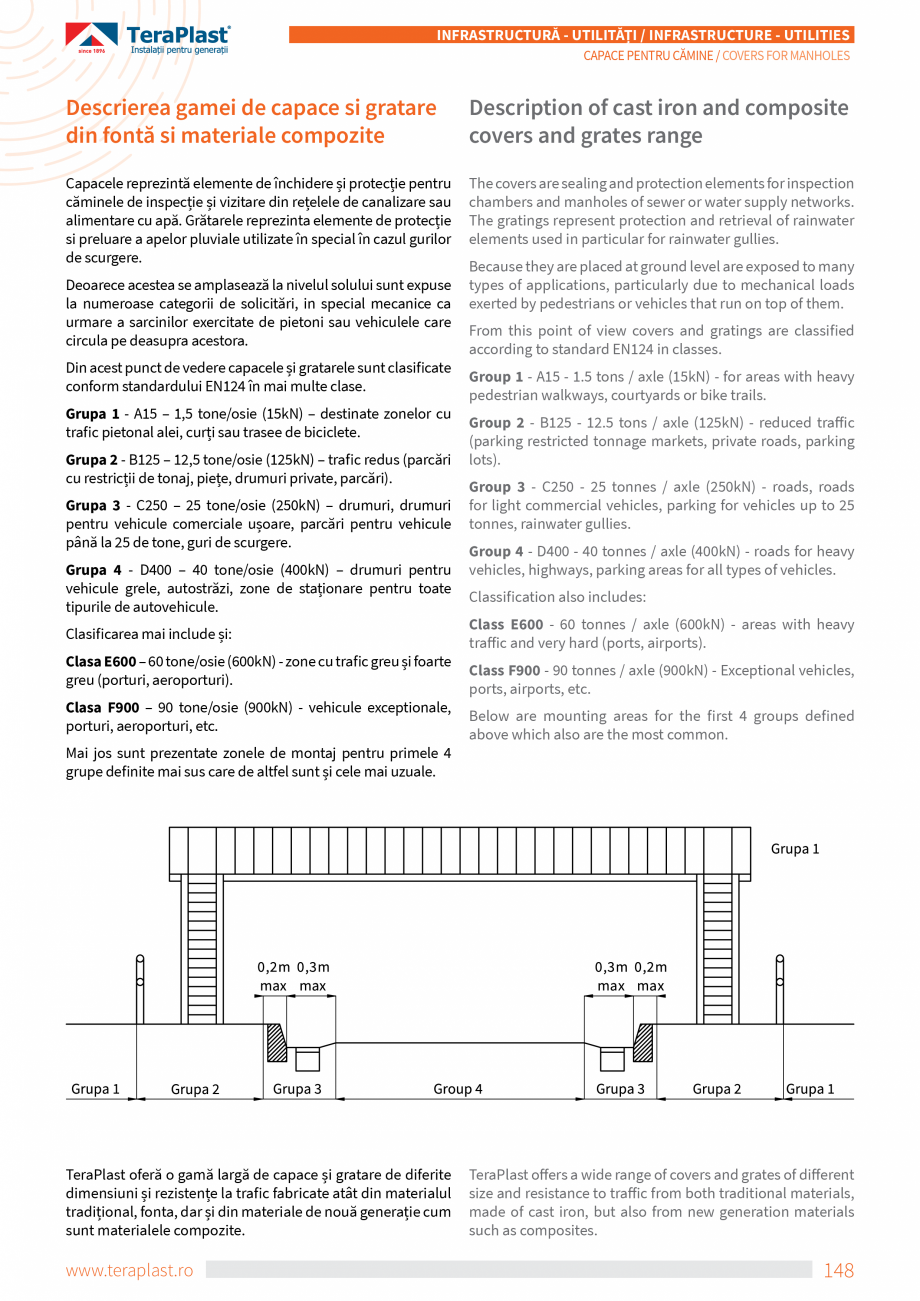

Descrierea gamei de capace si gratare
din fontă si materiale compozite
Description of cast iron and composite
covers and grates range
Capacele reprezintă elemente de închidere și protecție pentru
căminele de inspecție și vizitare din rețelele de canalizare sau
alimentare cu apă. Grătarele reprezinta elemente de protecție
si preluare a apelor pluviale utilizate în special în cazul gurilor
de scurgere.
The covers are sealing and protection elements for inspection
chambers and manholes of sewer or water supply networks.
The gratings represent protection and retrieval of rainwater
elements used in particular for rainwater gullies.
Deoarece acestea se amplasează la nivelul solului sunt expuse
la numeroase categorii de solicitări, in special mecanice ca
urmare a sarcinilor exercitate de pietoni
sau vehiculele care
circula pe deasupra acestora.
Din acest punct de vedere capacele și gratarele sunt clasificate
conform standardului EN124 în mai multe clase.
Grupa 1 - A15 – 1,5 tone/osie (15kN) – destinate zonelor cu
trafic pietonal alei, curți sau trasee de biciclete.
Grupa 2 - B125 – 12,5 tone/osie (125kN) – trafic redus (parcări
cu restricții de tonaj, piețe, drumuri private, parcări).
Grupa 3 - C250 – 25 tone/osie (250kN) – drumuri, drumuri
pentru vehicule comerciale ușoare, parcări pentru vehicule
până la 25 de tone, guri de scurgere.
Grupa 4 - D400 – 40 tone/osie (400kN) – drumuri pentru
vehicule grele, autostrăzi, zone de staționare pentru toate
tipurile de autovehicule.
Clasificarea mai include și:
Clasa E600 – 60 tone/osie (600kN) - zone cu trafic greu și foarte
greu (porturi, aeroporturi).
Clasa F900 – 90 tone/osie (900kN) - vehicule exceptionale,
porturi, aeroporturi, etc.
Mai jos sunt prezentate zonele de montaj pentru primele 4
grup
e definite mai sus care de altfel sunt și cele mai uzuale.
TeraPlast oferă o gamă largă de capace și gratare de diferite
dimensiuni și rezistențe la trafic fabricate atât din materialul
tradițional, fonta, dar și din materiale de nouă generație cum
sunt materialele compozite.
www.teraplast.ro
Because they are placed at ground level are exposed to many
types of applications, particularly due to mechanical loads
exerted by pedestrians or vehicles that run on top of them.
From this point of view covers and gratings are classified
according to standard EN124 in classes.
Group 1 - A15 - 1.5 tons / axle (15kN) - for areas with heavy
pedestrian walkways, courtyards or bike trails.
Group 2 - B125 - 12.5 tons / axle (125kN) - reduced traffic
(parking restricted tonnage markets, private roads, parking
lots).
Group 3 - C250 - 25 tonnes / axle (250kN) - roads, roads
for light commercial vehicles, parking for vehicles up to 25
tonnes, rainwater gullies.
Group 4 - D400 - 40 tonnes / a
xle (400kN) - roads for heavy
vehicles, highways, parking areas for all types of vehicles.
Classification also includes:
Class E600 - 60 tonnes / axle (600kN) - areas with heavy
traffic and very hard (ports, airports).
Class F900 - 90 tonnes / axle (900kN) - Exceptional vehicles,
ports, airports, etc.
Below are mounting areas for the first 4 groups defined
above which also are the most common.
TeraPlast offers a wide range of covers and grates of different
size and resistance to traffic from both traditional materials,
made of cast iron, but also from new generation materials
such as composites.
148
INFRASTRUCTURĂ - UTILITĂȚI / INFRASTRUCTURE - UTILITIES
CAPACE PENTRU CĂMINE / COVERS FOR MANHOLES

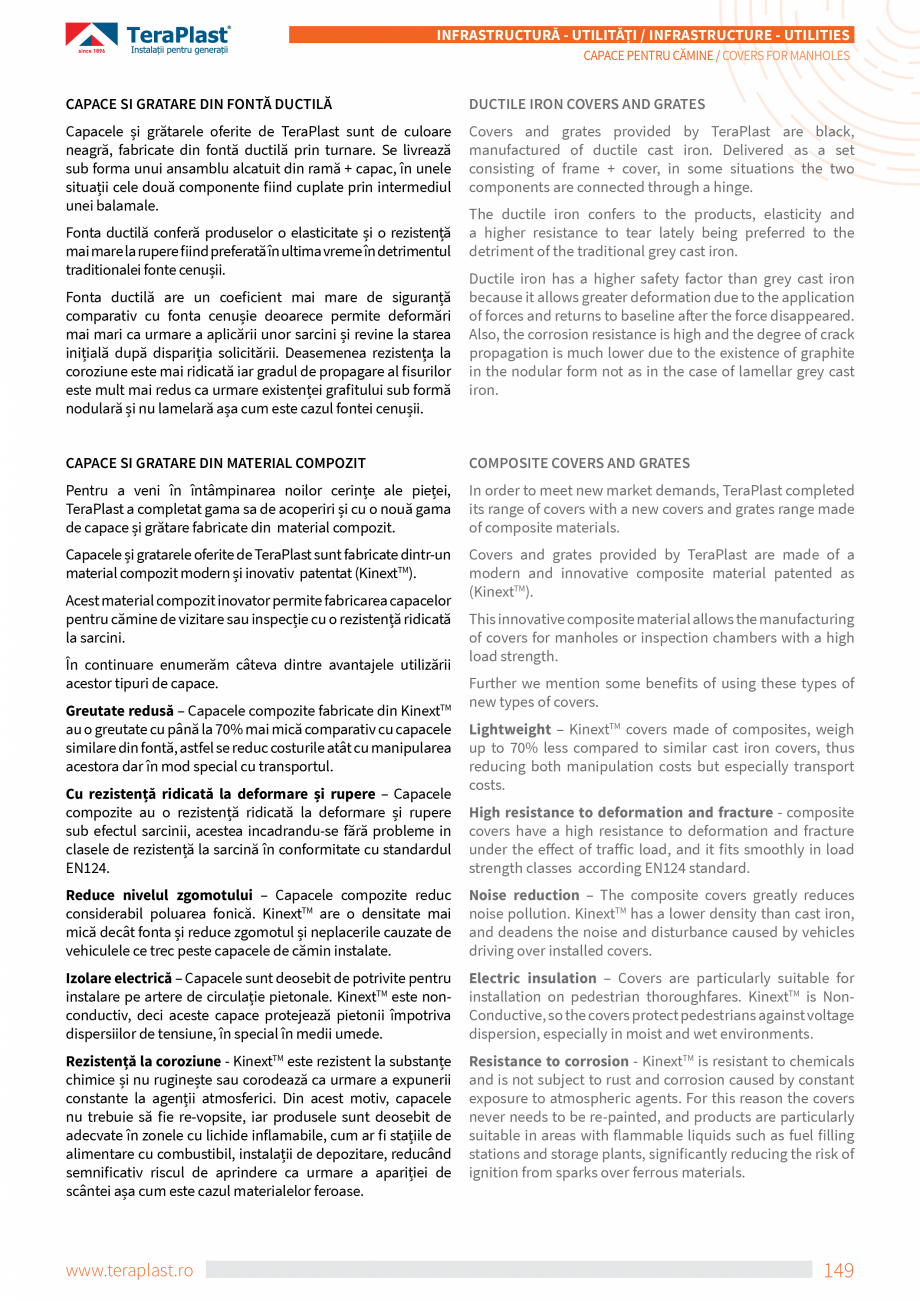

CAPACE SI GRATARE DIN FONTĂ DUCTILĂ
DUCTILE IRON COVERS AND GRATES
Capacele și grătarele oferite de TeraPlast sunt de culoare
neagră, fabricate din fontă ductilă prin turnare. Se livrează
sub forma unui ansamblu alcatuit din ramă + capac, în unele
situații cele două c
omponente fiind cuplate prin intermediul
unei balamale.
Covers and grates provided by TeraPlast are black,
manufactured of ductile cast iron. Delivered as a set
consisting of frame + cover, in some situations the two
components are connected through a hinge.
Fonta ductilă conferă produselor o elasticitate și o rezistență
mai mare la rupere fiind preferată în ultima vreme în detrimentul
traditionalei fonte cenușii.
Fonta ductilă are un coeficient mai mare de siguranță
comparativ cu fonta cenușie deoarece permite deformări
mai mari ca urmare a aplicării unor sarcini și revine la starea
inițială după dispariția solicitării. Deasemenea rezistența la
coroziune este mai ridicată iar gradul de propagare al fisurilor
este mult mai redus ca urmare existenței grafitului sub formă
nodulară și nu lamelară așa cum este cazul fontei cenușii.
The ductile iron confers to the products, elasticity and
a higher resistance to tear lately being preferred to the
detriment
of the traditional grey cast iron.
Ductile iron has a higher safety factor than grey cast iron
because it allows greater deformation due to the application
of forces and returns to baseline after the force disappeared.
Also, the corrosion resistance is high and the degree of crack
propagation is much lower due to the existence of graphite
in the nodular form not as in the case of lamellar grey cast
iron.
CAPACE SI GRATARE DIN MATERIAL COMPOZIT
COMPOSITE COVERS AND GRATES
Pentru a veni în întâmpinarea noilor cerințe ale pieței,
TeraPlast a completat gama sa de acoperiri și cu o nouă gama
de capace și grătare fabricate din material compozit.
In order to meet new market demands, TeraPlast completed
its range of covers with a new covers and grates range made
of composite materials.
Capacele și gratarele oferite de TeraPlast sunt fabricate dintr-un
material compozit modern și inovativ patentat (KinextTM).
Covers and grates provided by TeraPlast are made of a
modern and in
novative composite material patented as
(KinextTM).
Acest material compozit inovator permite fabricarea capacelor
pentru cămine de vizitare sau inspecție cu o rezistență ridicată
la sarcini.
În continuare enumerăm câteva dintre avantajele utilizării
acestor tipuri de capace.
Greutate redusă – Capacele compozite fabricate din Kinext
au o greutate cu până la 70% mai mică comparativ cu capacele
similare din fontă, astfel se reduc costurile atât cu manipularea
acestora dar în mod special cu transportul.
TM
This innovative composite material allows the manufacturing
of covers for manholes or inspection chambers with a high
load strength.
Further we mention some benefits of using these types of
new types of covers.
Lightweight – KinextTM covers made of composites, weigh
up to 70% less compared to similar cast iron covers, thus
reducing both manipulation costs but especially transport
costs.
Cu rezistență ridicată la deformare și rupere – Capacele
compozite au o r
ezistență ridicată la deformare și rupere
sub efectul sarcinii, acestea incadrandu-se fără probleme in
clasele de rezistență la sarcină în conformitate cu standardul
EN124.
High resistance to deformation and fracture - composite
covers have a high resistance to deformation and fracture
under the effect of traffic load, and it fits smoothly in load
strength classes according EN124 standard.
Reduce nivelul zgomotului – Capacele compozite reduc
considerabil poluarea fonică. KinextTM are o densitate mai
mică decât fonta și reduce zgomotul și neplacerile cauzate de
vehiculele ce trec peste capacele de cămin instalate.
Noise reduction – The composite covers greatly reduces
noise pollution. KinextTM has a lower density than cast iron,
and deadens the noise and disturbance caused by vehicles
driving over installed covers.
Izolare electrică – Capacele sunt deosebit de potrivite pentru
instalare pe artere de circulație pietonale. KinextTM este nonconductiv, deci aces
te capace protejează pietonii împotriva
dispersiilor de tensiune, în special în medii umede.
Electric insulation – Covers are particularly suitable for
installation on pedestrian thoroughfares. KinextTM is NonConductive, so the covers protect pedestrians against voltage
dispersion, especially in moist and wet environments.
Rezistență la coroziune - KinextTM este rezistent la substanțe
chimice și nu ruginește sau corodează ca urmare a expunerii
constante la agenții atmosferici. Din acest motiv, capacele
nu trebuie să fie re-vopsite, iar produsele sunt deosebit de
adecvate în zonele cu lichide inflamabile, cum ar fi stațiile de
alimentare cu combustibil, instalații de depozitare, reducând
semnificativ riscul de aprindere ca urmare a apariției de
scântei așa cum este cazul materialelor feroase.
Resistance to corrosion - KinextTM is resistant to chemicals
and is not subject to rust and corrosion caused by constant
exposure to atmospheric agents. For this reason the
te capace protejează pietonii împotriva
dispersiilor de tensiune, în special în medii umede.
Electric insulation – Covers are particularly suitable for
installation on pedestrian thoroughfares. KinextTM is NonConductive, so the covers protect pedestrians against voltage
dispersion, especially in moist and wet environments.
Rezistență la coroziune - KinextTM este rezistent la substanțe
chimice și nu ruginește sau corodează ca urmare a expunerii
constante la agenții atmosferici. Din acest motiv, capacele
nu trebuie să fie re-vopsite, iar produsele sunt deosebit de
adecvate în zonele cu lichide inflamabile, cum ar fi stațiile de
alimentare cu combustibil, instalații de depozitare, reducând
semnificativ riscul de aprindere ca urmare a apariției de
scântei așa cum este cazul materialelor feroase.
Resistance to corrosion - KinextTM is resistant to chemicals
and is not subject to rust and corrosion caused by constant
exposure to atmospheric agents. For this reason the
