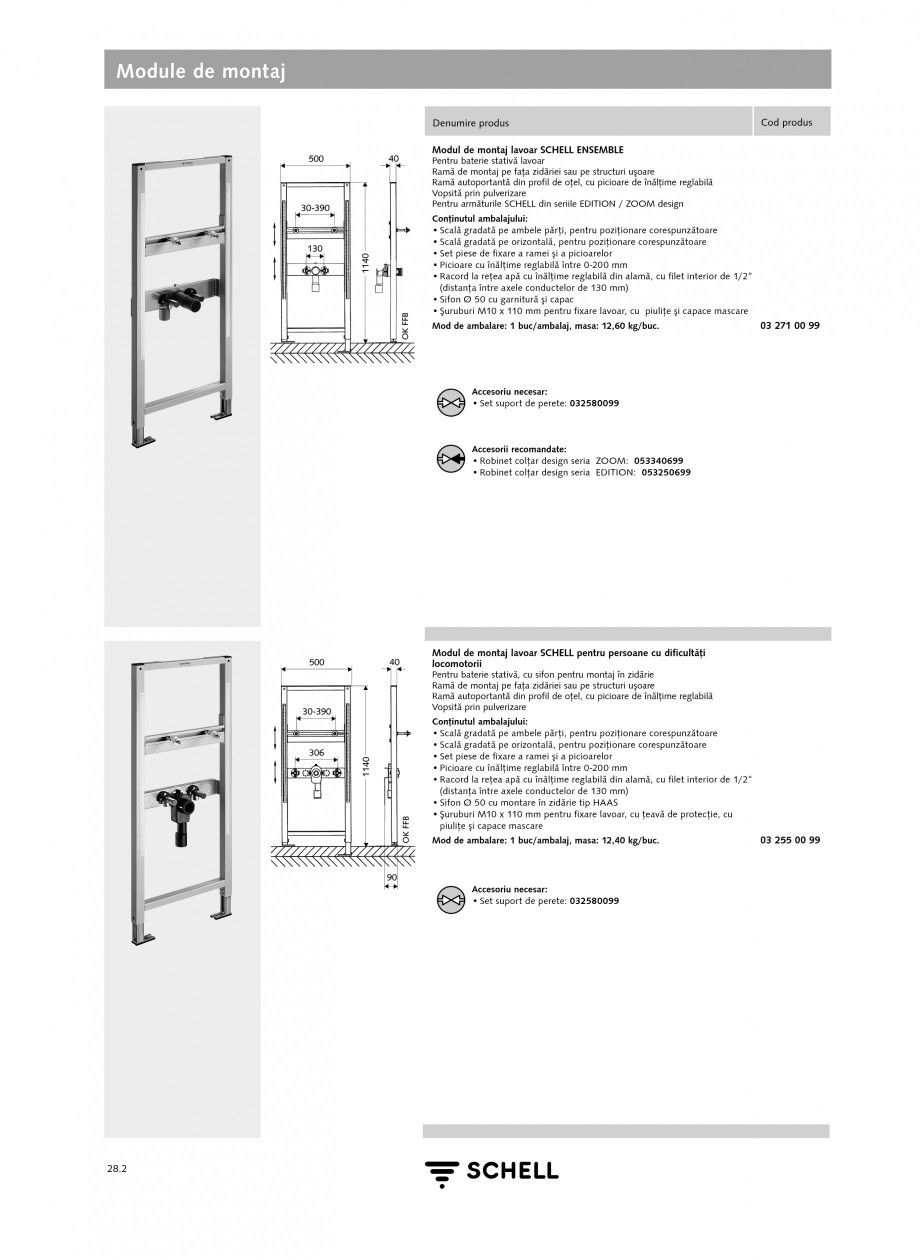

Module de montaj Denumire produs Modul de montaj lavoar SCHELL ENSEMBLE Pentru baterie stativă lavoar Ramă de montaj pe faţa zidăriei sau pe structuri uşoare Ramă autoportantă din proﬁl de oţel, cu picioare de înălţime reglabilă Vopsită prin pulverizare Pentru armăturile SCHELL din seriile EDITION / ZOOM design Conţinutul ambalajului: • Scală gradată pe ambele părţi, pentru poziţionare corespunzătoare • Scală gradată pe orizontală, pentru poziţionare corespunzătoare • Set piese de ﬁxare a ramei şi a picioarelor • Picioare cu înălţime reglabilă între 0-200 mm • Racord la reţea apă cu înălţime reglabilă din alamă, cu ﬁlet interior de 1/2“ (distanţa între axele conductelor de 130 mm) • Sifon Ø 50 cu garnitură şi capac • Şuruburi M10 x 110 mm pentru ﬁxare lavoar, cu piuliţe şi capace mascare Mod de ambalare: 1 buc/ambalaj, masa: 12,60 kg/buc. Cod produs 03 271 00 99 Accesoriu necesar: • Set suport de perete: 032580

Pagina 1-Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana Module de montaj
Denumire produs ...

Pagina 2 - Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana 099

Accesorii...

099 Accesorii recomandate: • Robinet colţar design seria ZOOM: 053340699 • Robinet colţar design seria EDITION: 053250699 Modul de montaj lavoar SCHELL pentru persoane cu diﬁcultăţi locomotorii Pentru baterie stativă, cu sifon pentru montaj în zidărie Ramă de montaj pe faţa zidăriei sau pe structuri uşoare Ramă autoportantă din proﬁl de oţel, cu picioare de înălţime reglabilă Vopsită prin pulverizare Conţinutul ambalajului: • Scală gradată pe ambele părţi, pentru poziţionare corespunzătoare • Scală gradată pe orizontală, pentru poziţionare corespunzătoare • Set piese de ﬁxare a ramei şi a picioarelor • Picioare cu înălţime reglabilă între 0-200 mm • Racord la reţea apă cu înălţime reglabilă din alamă, cu ﬁlet interior de 1/2“ (distanţa între axele conductelor de 130 mm) • Sifon Ø 50 cu montare în zidărie tip HAAS • Şuruburi M10 x 110 mm pentru ﬁxare lavoar, cu ţeavă de protecţie, cu piuliţe şi capace

Pagina 2-Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana 099

Accesorii recomandate: •...

Pagina 3 - Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana mascare Mod de...

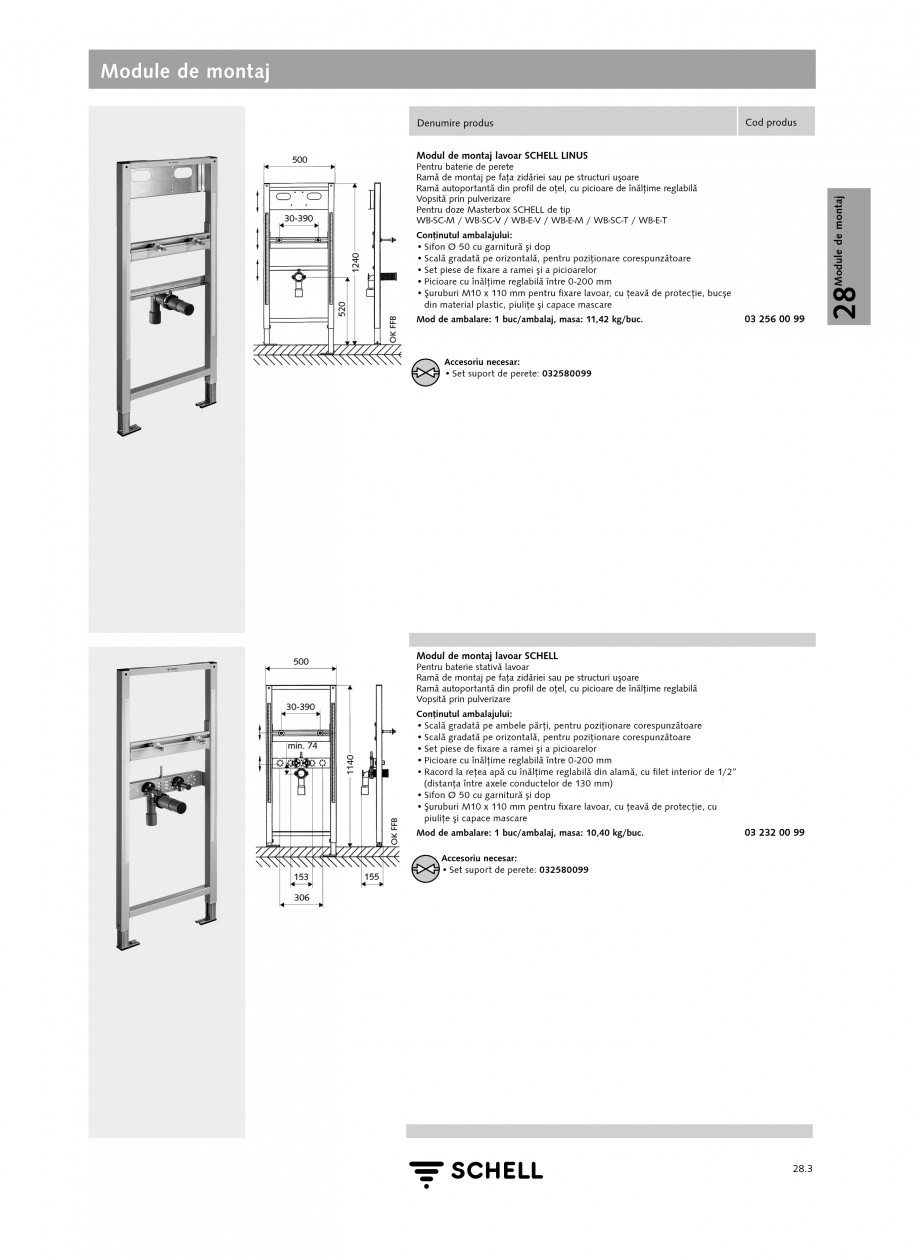

mascare Mod de ambalare: 1 buc/ambalaj, masa: 12,40 kg/buc. 03 255 00 99 Accesoriu necesar: • Set suport de perete: 032580099 28.2 Module de montaj Denumire produs Modul de montaj lavoar SCHELL LINUS Pentru baterie de perete Ramă de montaj pe faţa zidăriei sau pe structuri uşoare Ramă autoportantă din proﬁl de oţel, cu picioare de înălţime reglabilă Vopsită prin pulverizare Pentru doze Masterbox SCHELL de tip WB-SC-M / WB-SC-V / WB-E-V / WB-E-M / WB-SC-T / WB-E-T Conţinutul ambalajului: • Sifon Ø 50 cu garnitură şi dop • Scală gradată pe orizontală, pentru poziţionare corespunzătoare • Set piese de ﬁxare a ramei şi a picioarelor • Picioare cu înălţime reglabilă între 0-200 mm • Şuruburi M10 x 110 mm pentru ﬁxare lavoar, cu ţeavă de protecţie, bucşe din material plastic, piuliţe şi capace mascare Mod de ambalare: 1 buc/ambalaj, masa: 11,42 kg/buc. Cod produs 03 256 00 99 Accesoriu necesar: • Set suport de perete: 032580099

Pagina 3-Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana mascare Mod de ambalare: 1...

Pagina 4 - Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana Modul de montaj lavoar...

Modul de montaj lavoar SCHELL Pentru baterie stativă lavoar Ramă de montaj pe faţa zidăriei sau pe structuri uşoare Ramă autoportantă din proﬁl de oţel, cu picioare de înălţime reglabilă Vopsită prin pulverizare Conţinutul ambalajului: • Scală gradată pe ambele părţi, pentru poziţionare corespunzătoare • Scală gradată pe orizontală, pentru poziţionare corespunzătoare • Set piese de ﬁxare a ramei şi a picioarelor • Picioare cu înălţime reglabilă între 0-200 mm • Racord la reţea apă cu înălţime reglabilă din alamă, cu ﬁlet interior de 1/2“ (distanţa între axele conductelor de 130 mm) • Sifon Ø 50 cu garnitură şi dop • Şuruburi M10 x 110 mm pentru ﬁxare lavoar, cu ţeavă de protecţie, cu piuliţe şi capace mascare Mod de ambalare: 1 buc/ambalaj, masa: 10,40 kg/buc. Accesoriu necesar: • Set suport de perete: 032580099 03 232 00 99 28.3 28 Module de montaj Module de montaj Denumire produs Modul de montaj duş SCH

Pagina 4-Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana Modul de montaj lavoar SCHELL...

Pagina 5 - Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana ELL LINUS
Pentru...

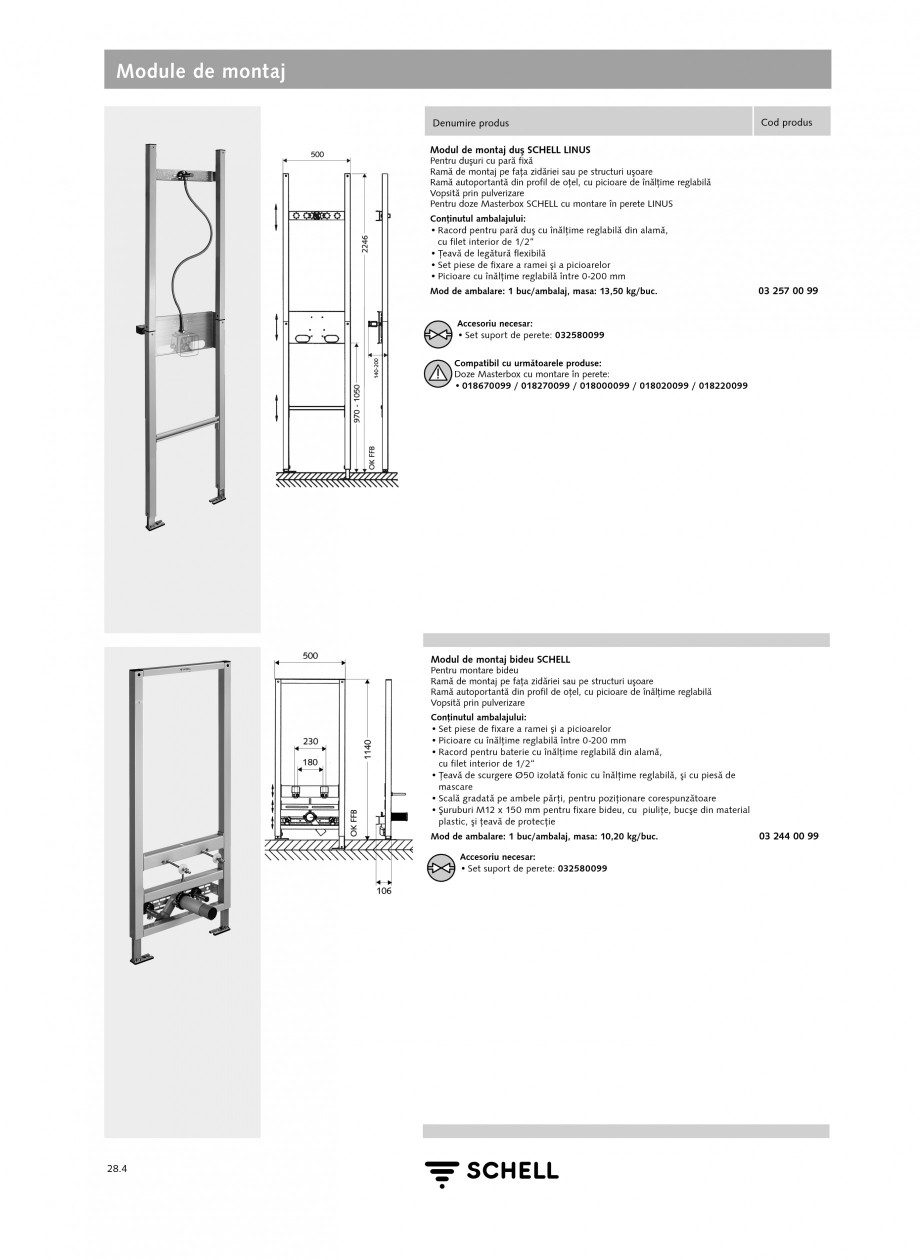

ELL LINUS Pentru duşuri cu pară ﬁxă Ramă de montaj pe faţa zidăriei sau pe structuri uşoare Ramă autoportantă din proﬁl de oţel, cu picioare de înălţime reglabilă Vopsită prin pulverizare Pentru doze Masterbox SCHELL cu montare în perete LINUS Conţinutul ambalajului: • Racord pentru pară duş cu înălţime reglabilă din alamă, cu ﬁlet interior de 1/2“ • Ţeavă de legătură ﬂexibilă • Set piese de ﬁxare a ramei şi a picioarelor • Picioare cu înălţime reglabilă între 0-200 mm Mod de ambalare: 1 buc/ambalaj, masa: 13,50 kg/buc. Accesoriu necesar: • Set suport de perete: 032580099 Compatibil cu următoarele produse: Doze Masterbox cu montare în perete: • 018670099 / 018270099 / 018000099 / 018020099 / 018220099 Cod produs 03 257 00 99 Modul de montaj bideu SCHELL Pentru montare bideu Ramă de montaj pe faţa zidăriei sau pe structuri uşoare Ramă autoportantă din proﬁl de oţel, cu picioare de înălţime reglabilă Vopsită pr

Pagina 5-Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana ELL LINUS
Pentru duşuri cu pară...

Pagina 6 - Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana in pulverizare...

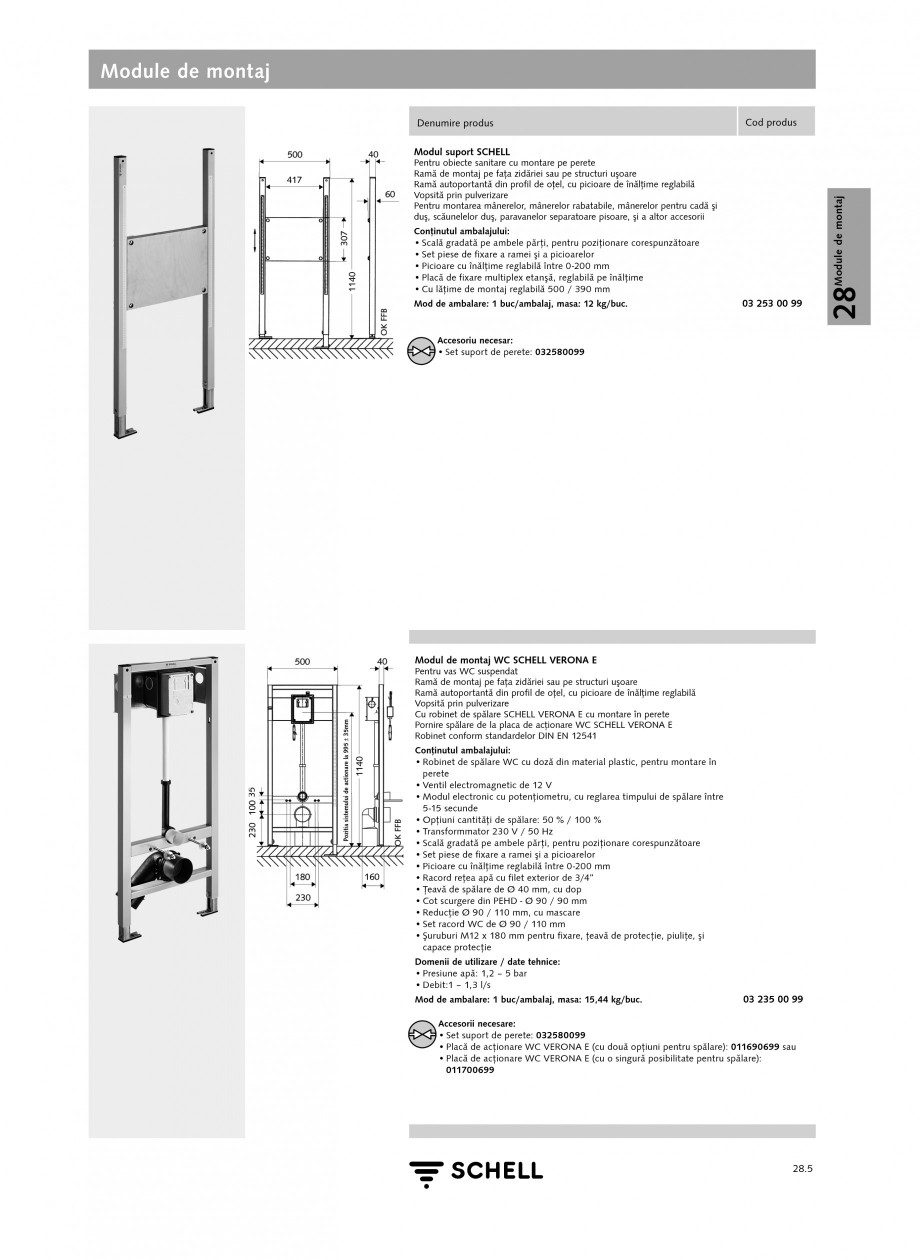

in pulverizare Conţinutul ambalajului: • Set piese de ﬁxare a ramei şi a picioarelor • Picioare cu înălţime reglabilă între 0-200 mm • Racord pentru baterie cu înălţime reglabilă din alamă, cu ﬁlet interior de 1/2“ • Ţeavă de scurgere Ø50 izolată fonic cu înălţime reglabilă, şi cu piesă de mascare • Scală gradată pe ambele părţi, pentru poziţionare corespunzătoare • Şuruburi M12 x 150 mm pentru ﬁxare bideu, cu piuliţe, bucşe din material plastic, şi ţeavă de protecţie Mod de ambalare: 1 buc/ambalaj, masa: 10,20 kg/buc. Accesoriu necesar: • Set suport de perete: 032580099 03 244 00 99 28.4 Module de montaj Denumire produs Modul suport SCHELL Pentru obiecte sanitare cu montare pe perete Ramă de montaj pe faţa zidăriei sau pe structuri uşoare Ramă autoportantă din proﬁl de oţel, cu picioare de înălţime reglabilă Vopsită prin pulverizare Pentru montarea mânerelor, mânerelor rabatabile, mânerelor pentru cadă şi

Pagina 6-Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana in pulverizare Conţinutul...

Pagina 7 - Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana duş, scăunelelor...

duş, scăunelelor duş, paravanelor separatoare pisoare, şi a altor accesorii Conţinutul ambalajului: • Scală gradată pe ambele părţi, pentru poziţionare corespunzătoare • Set piese de ﬁxare a ramei şi a picioarelor • Picioare cu înălţime reglabilă între 0-200 mm • Placă de ﬁxare multiplex etanşă, reglabilă pe înălţime • Cu lăţime de montaj reglabilă 500 / 390 mm Mod de ambalare: 1 buc/ambalaj, masa: 12 kg/buc. Cod produs 03 253 00 99 Accesoriu necesar: • Set suport de perete: 032580099 Modul de montaj WC SCHELL VERONA E Pentru vas WC suspendat Ramă de montaj pe faţa zidăriei sau pe structuri uşoare Ramă autoportantă din proﬁl de oţel, cu picioare de înălţime reglabilă Vopsită prin pulverizare Cu robinet de spălare SCHELL VERONA E cu montare în perete Pornire spălare de la placa de acţionare WC SCHELL VERONA E Robinet conform standardelor DIN EN 12541 Conţinutul ambalajului: • Robinet de spălare WC cu doză din material

Pagina 7-Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana duş, scăunelelor duş,...

Pagina 8 - Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana plastic, pentru...

plastic, pentru montare în perete • Ventil electromagnetic de 12 V • Modul electronic cu potenţiometru, cu reglarea timpului de spălare între 5-15 secunde • Opţiuni cantităţi de spălare: 50 % / 100 % • Transformmator 230 V / 50 Hz • Scală gradată pe ambele părţi, pentru poziţionare corespunzătoare • Set piese de ﬁxare a ramei şi a picioarelor • Picioare cu înălţime reglabilă între 0-200 mm • Racord reţea apă cu ﬁlet exterior de 3/4“ • Ţeavă de spălare de Ø 40 mm, cu dop • Cot scurgere din PEHD - Ø 90 / 90 mm • Reducţie Ø 90 / 110 mm, cu mascare • Set racord WC de Ø 90 / 110 mm • Şuruburi M12 x 180 mm pentru ﬁxare, ţeavă de protecţie, piuliţe, şi capace protecţie Domenii de utilizare / date tehnice: • Presiune apă: 1,2 – 5 bar • Debit:1 – 1,3 l/s Mod de ambalare: 1 buc/ambalaj, masa: 15,44 kg/buc. Pozitia sistemului de actionare la 995 ± 35mm 03 235 00 99 Accesorii necesare: • Set suport de perete: 03

Pagina 8-Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana plastic, pentru montare în...

Pagina 9 - Caracteristici tehnice SCHELL Module de montaj Fisa tehnica Romana 2580099 • Placă de ...

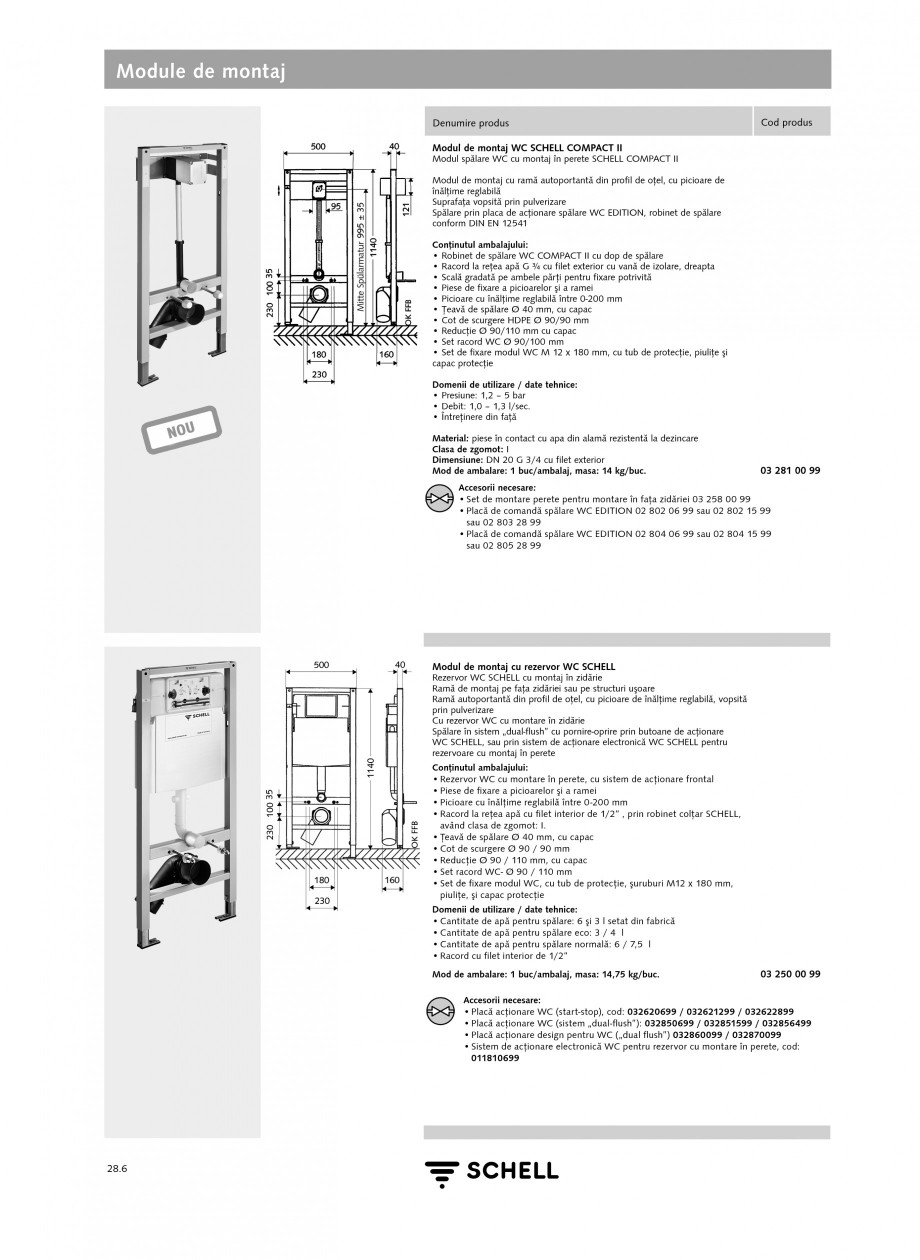

2580099 • Placă de acţionare WC VERONA E (cu două opţiuni pentru spălare): 011690699 sau • Placă de acţionare WC VERONA E (cu o singură posibilitate pentru spălare): 011700699 28.5 28 Module de montaj Module de montaj Denumire produs Modul de montaj WC SCHELL COMPACT II Modul spălare WC cu montaj în perete SCHELL COMPACT II Modul de montaj cu ramă autoportantă din proﬁl de oţel, cu picioare de înălţime reglabilă Suprafaţa vopsită prin pulverizare Spălare prin placa de acţionare spălare WC EDITION, robinet de spălare conform DIN EN 12541 Conţinutul ambalajului: • Robinet de spălare WC COMPACT II cu dop de spălare • Racord la reţea apă G ¾ cu ﬁlet exterior cu vană de izolare, dreapta • Scală gradată pe ambele părţi pentru ﬁxare potrivită • Piese de ﬁxare a picioarelor şi a ramei • Picioare cu înălţime reglabilă între 0-200 mm • Ţeavă de spălare Ø 40 mm, cu capac • Cot de scurgere HDPE Ø 90/90 mm • Reducţie �
