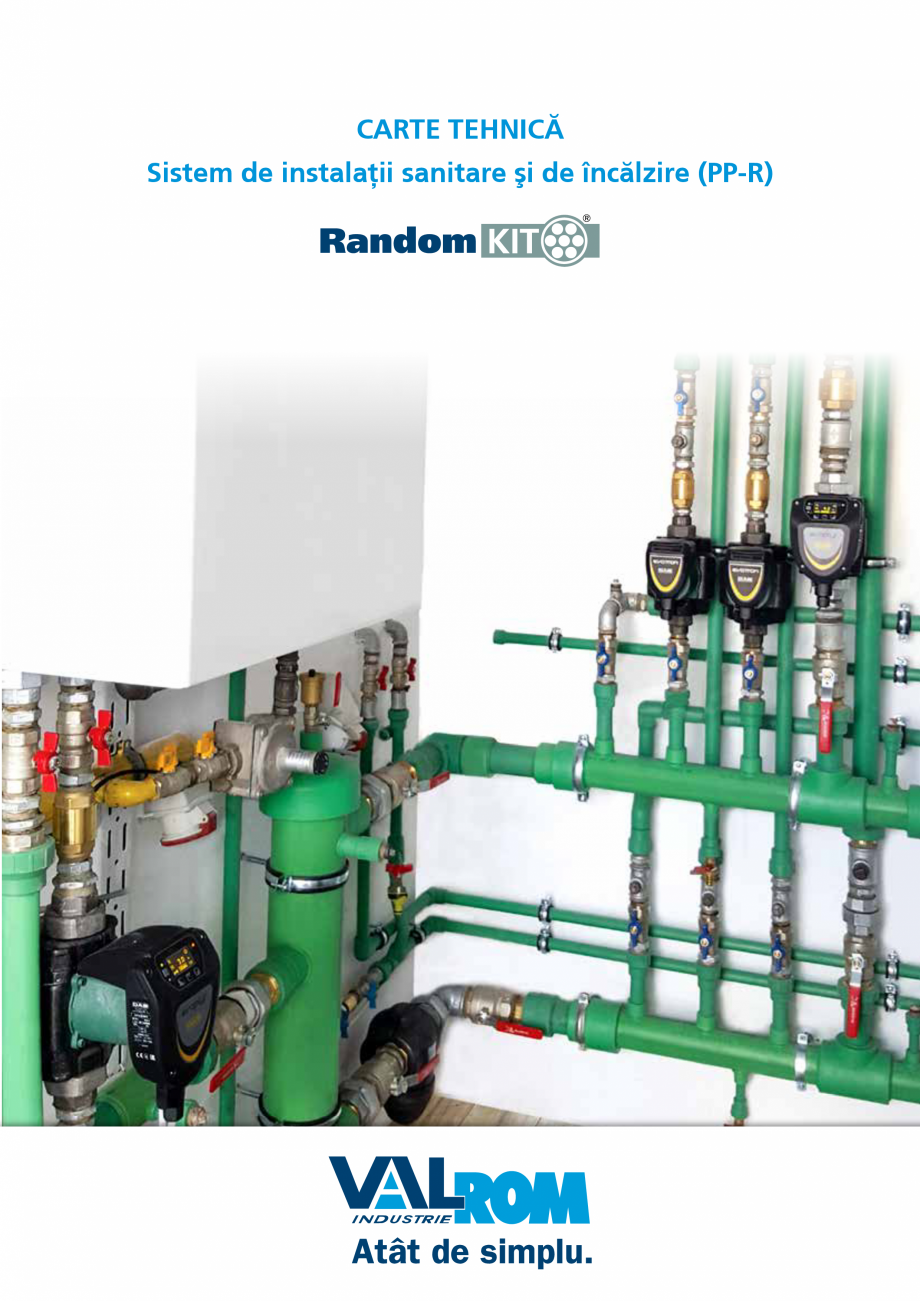

CARTE TEHNICĂ Sistem de instalaþii sanitare ºi de încălzire (PP-R) CUPRINS 1. PREZENTARE VALROM INDUSTRIE 2 2. CALITATE. SISTEMUL CALITĂŢII 2 3. DOMENIUL DE APLICARE 2 4. CARACTERISTICI GENERALE 3 4.1 Principalele caracteristici ale sistemului RandomKIT 3 4.2 Proprietăţiile polipropilenei 3 4.3 Termeni şi definiții 4 4.4 Gama de țevi RandomKIT 4 4.5 Identificarea țevilor 4 4.6 Dimensiunile ţevilor PPR 5 5. CRITERII DE PROIECTARE 6 6. AMBALARE, MANIPULARE, TRANSPORT ȘI DEPOZITARE 9 7. DILATAREA TERMICĂ A SISTEMULUI 9 8. IZOLAȚIA TERMICĂ PENTRU CONDUCTELE PP-R PENTRU INSTALAȚII APĂ RECE ȘI CALDĂ 13 9. PUNEREA ÎN OPERĂ 14 10. PROBA DE PRESIUNE A INSTALAȚIILOR 17 11. CONSIDERAŢII PRIVIND DISPONIBILIZAREA LA SFÂRŞITUL DURATEI DE UTILIZARE 18 ANEXA 1: REZISTENŢA CHIMICĂ A PP-R FAŢĂ DE DIFERITE SUBSTANȚE CHIMICE 20 ANEXA 2: PIERDERI DE SARCINĂ ÎN TUBURILE ȘI FITINGURILE PP-R 22 ANEXA 3: NORMATIVE DE REFERINȚĂ 24

Pagina 1-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 2 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

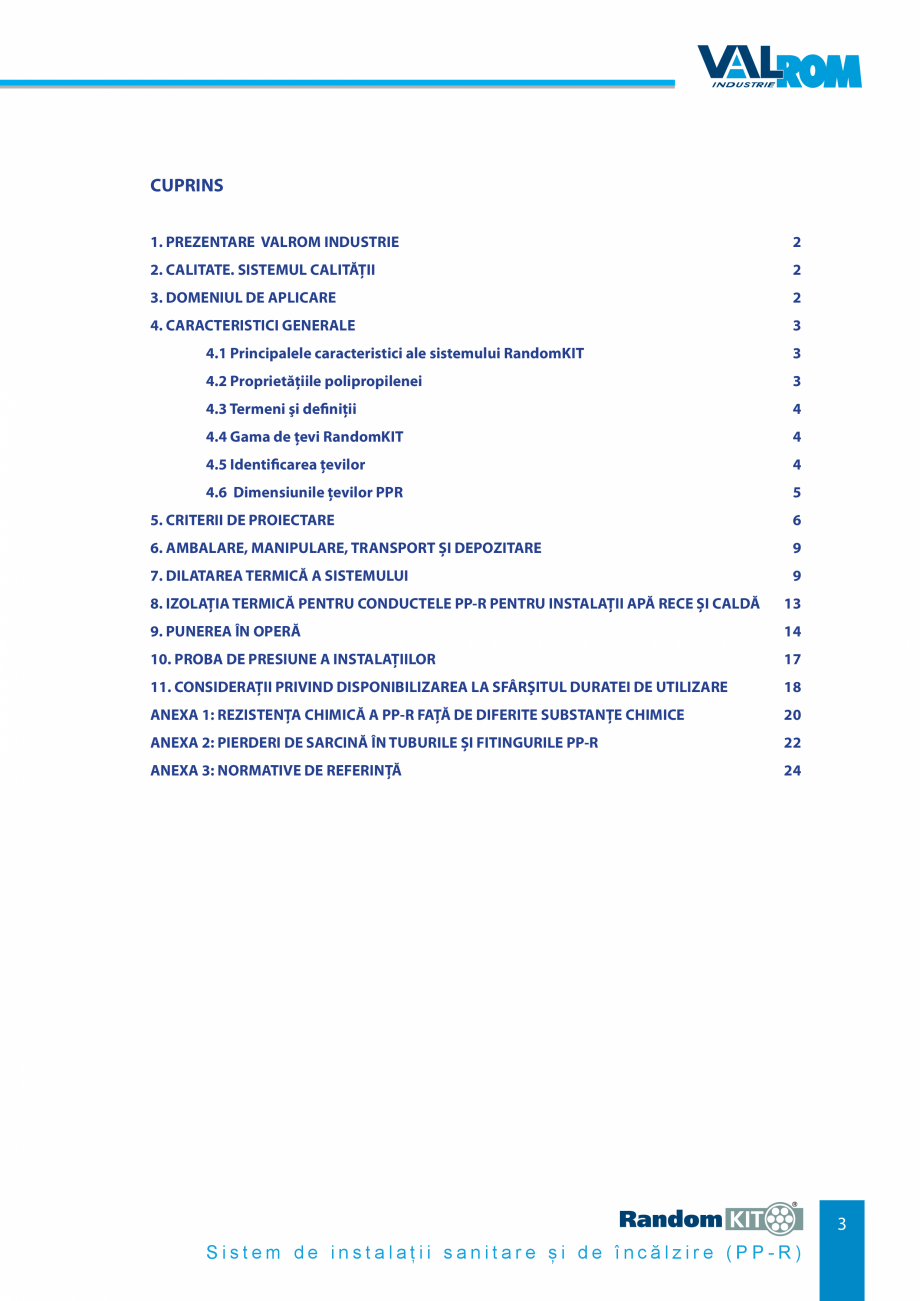

3 Sistem de instalații sanitare și de încălzire (PP-R) 1. PREZENTARE VALROM INDUSTRIE Gama de produse VALROM INDUSTRIE se adresează firmelor de construcții și instalatii care proiectează şi execută instalaţii pentru alimentări cu apă şi canalizări, alimentare cu gaze naturale precum şi pentru instalaţiile sanitare şi de încălzire din interiorul clădirilor. VALROM INDUSTRIE produce componente atât pentru rețele cât și pentru instalații sanitare astfel: • tubulatură şi fitinguri din polietilenă de înaltă densitate (HDPE) pentru reţele de alimentare cu apă, gaz, canalizare, irigații, protecție; • tubulatură din polipropilenă (PP) pentru rețele de canalizare; • cămine de vizitare și inspecție din polietilenă (HDPE) pentru rețele de canalizare; • tubulatură și fitinguri din polipropilenă (PP) pentru instalații de canalizare menajere; • tubulatură și fitinguri din polietilenă (HDPE) pentru instalații de canalizare menajere și pl

Pagina 2-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana 3
...

Pagina 3 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

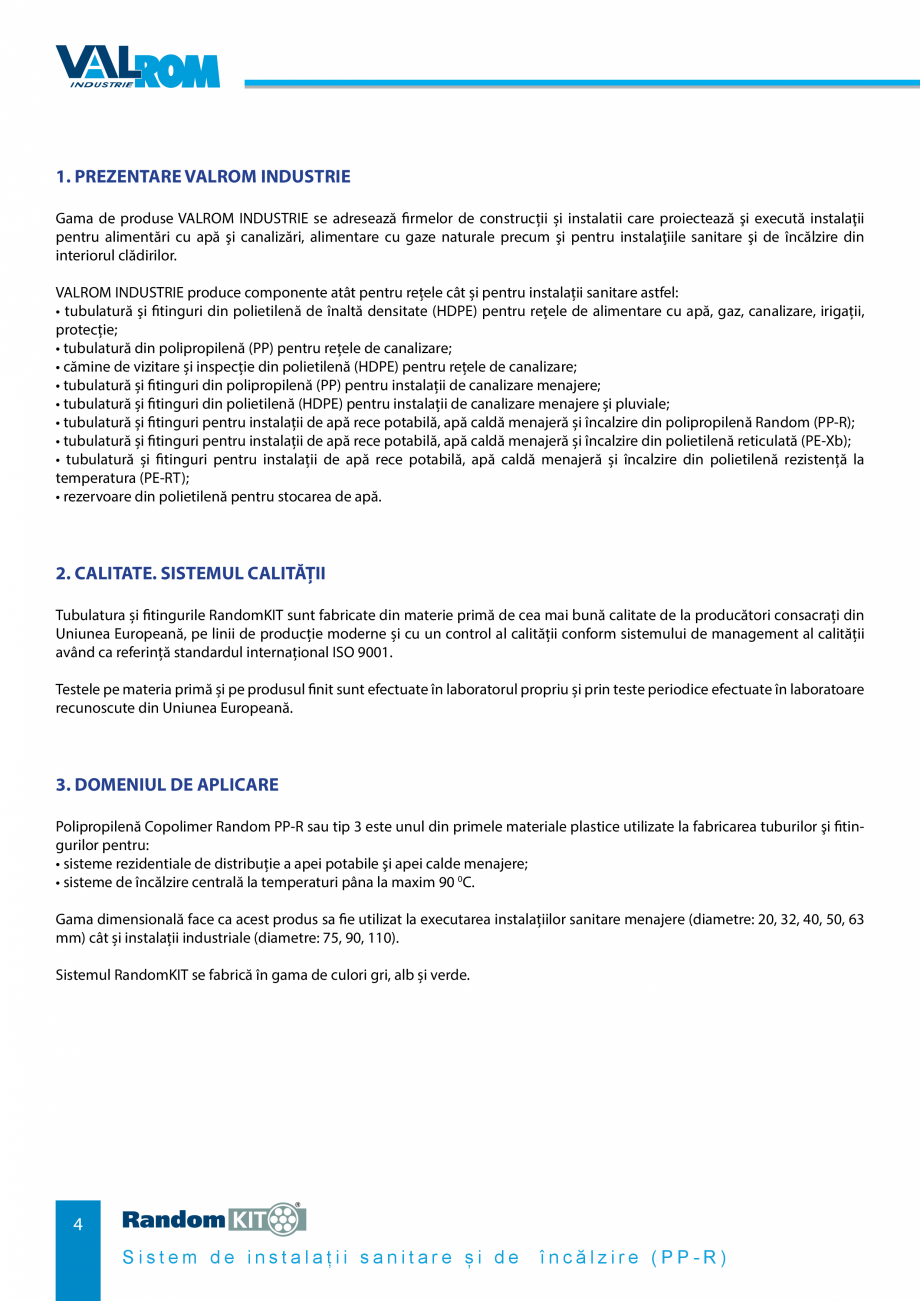

uviale; • tubulatură și fitinguri pentru instalații de apă rece potabilă, apă caldă menajeră și încalzire din polipropilenă Random (PP-R); • tubulatură și fitinguri pentru instalații de apă rece potabilă, apă caldă menajeră și încalzire din polietilenă reticulată (PE-Xb); • tubulatură și fitinguri pentru instalații de apă rece potabilă, apă caldă menajeră și încalzire din polietilenă rezistență la temperatura (PE-RT); • rezervoare din polietilenă pentru stocarea de apă. 2. CALITATE. SISTEMUL CALITĂŢII Tubulatura și fitingurile RandomKIT sunt fabricate din materie primă de cea mai bună calitate de la producători consacrați din Uniunea Europeană, pe linii de producție moderne și cu un control al calității conform sistemului de management al calității având ca referință standardul internațional ISO 9001. Testele pe materia primă și pe produsul finit sunt efectuate în laboratorul propriu și prin teste periodice efectuate

Pagina 3-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 4 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

în laboratoare recunoscute din Uniunea Europeană. 3. DOMENIUL DE APLICARE Polipropilenă Copolimer Random PP-R sau tip 3 este unul din primele materiale plastice utilizate la fabricarea tuburilor şi fitingurilor pentru: • sisteme rezidentiale de distribuție a apei potabile şi apei calde menajere; • sisteme de încălzire centrală la temperaturi pâna la maxim 90 0C. Gama dimensională face ca acest produs sa fie utilizat la executarea instalațiilor sanitare menajere (diametre: 20, 32, 40, 50, 63 mm) cât și instalații industriale (diametre: 75, 90, 110). Sistemul RandomKIT se fabrică în gama de culori gri, alb și verde. 4 Sistem de instalații sanitare și de încălzire (PP-R) 4. CARACTERISTICI GENERALE 4.1 Principalele caracteristici ale sistemului RandomKIT Potabiliatea: aceste tuburi și fitinguri corespund cerinţelor pentru transportul apei potabile; Siguranţa instalaţiei: ţeava şi fitingurile se îmbină prin sudare prin polifuziune ceea ce conferă un s

Pagina 4-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 5 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

istem sigur în exploatare; Uşurinţa în manipulare: acest lucru e posibil datorită greutăţii specifice reduse a polipropilenei; Pierderi de presiune reduse: datorită suprafeţei interioare a ţevilor şi fitingurilor netede, astfel încât nu se pot forma depuneri de calcar sau alte materiale; Izolator fonic: absenţa zgomotului produs de curgerea fluidului chiar la viteze mari; Rezistenţa la agenţi chimici: oferă rezistență excelentă la numeroşi agenţi chimici Conductivitate termică redusă: PP-R este slab conductor termic ceea ce are ca efect diminuarea condensului; Durata de viaţă a unei instalaţii executată şi utilizată corect este de 50 ani. 4.2 Proprietăţiile polipropilenei Unitate de masură (SI) Valoare Metoda de testare Densitate kg/m3 900 ISO 1183 Indicele de curgere la 230°C și 2,16 kg dg/min 0,25 ISO 1133 MPa % MPa 28 13 900 ISO 527-2 1A Test de impact Izod pe probe crestate la 23 °C la 0 °C la - 20 °C KJ/m2 KJ/m2 KJ/m2 16 4 2

Pagina 5-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 6 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

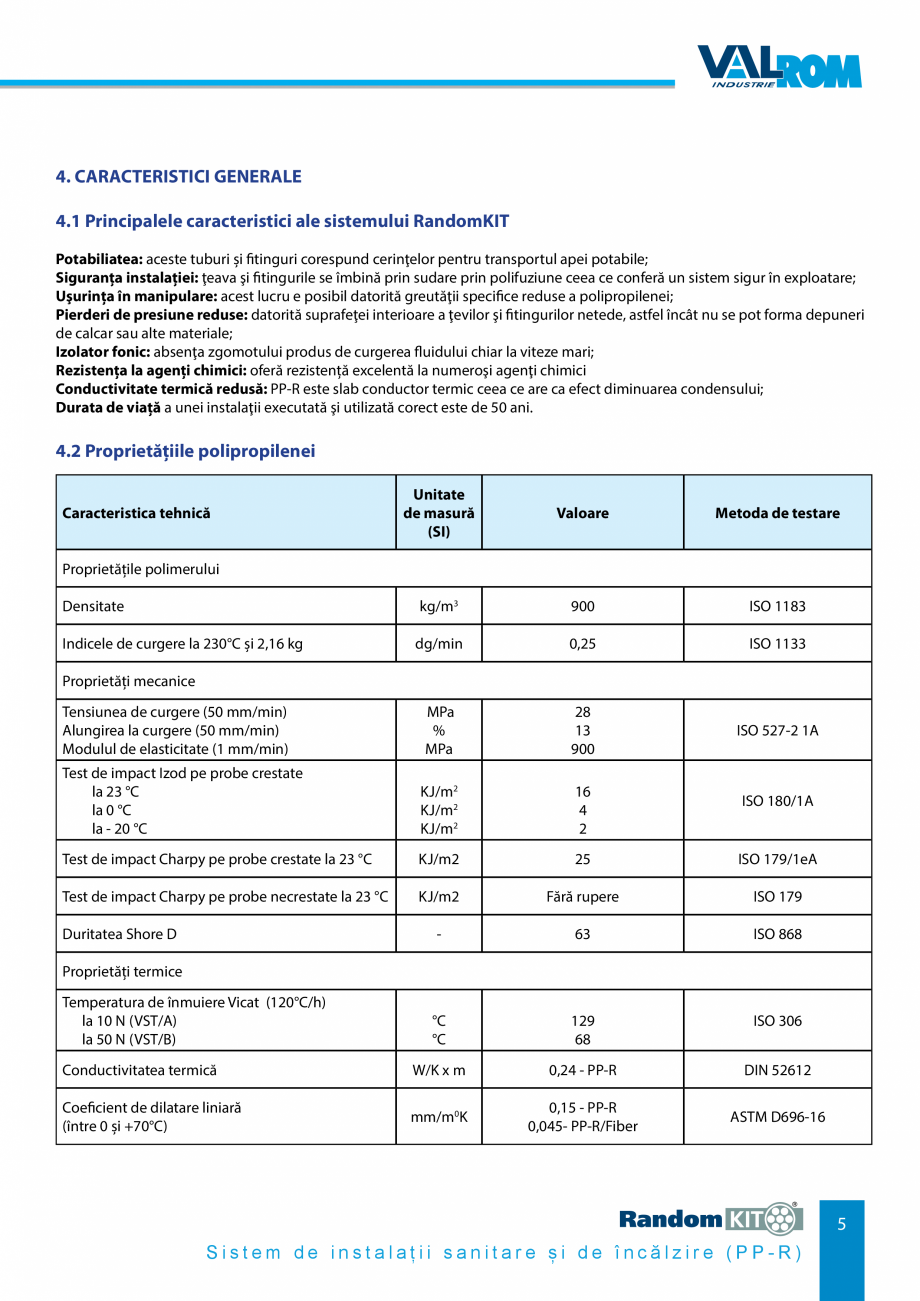

Test de impact Charpy pe probe crestate la 23 °C KJ/m2 25 ISO 179/1eA Test de impact Charpy pe probe necrestate la 23 °C KJ/m2 Fără rupere ISO 179 - 63 ISO 868 °C °C 129 68 ISO 306 Conductivitatea termică W/K x m 0,24 - PP-R DIN 52612 Coeficient de dilatare liniară (între 0 și +70°C) mm/m0K 0,15 - PP-R 0,045- PP-R/Fiber ASTM D696-16 Caracteristica tehnică Proprietățile polimerului Proprietăți mecanice Tensiunea de curgere (50 mm/min) Alungirea la curgere (50 mm/min) Modulul de elasticitate (1 mm/min) Duritatea Shore D ISO 180/1A Proprietăți termice Temperatura de înmuiere Vicat (120°C/h) la 10 N (VST/A) la 50 N (VST/B) 5 Sistem de instalații sanitare și de încălzire (PP-R) 4.3 Termeni şi definiții • Diametrul nominal, dn se referă la diametrul exterior în mm; • Grosime nominală, en, în mm • Standard Dimension Ratio: SDR = dn / en • Seria: S = (SDR-1)/2 • Valoarea calculată: Scalc = (dn - en)/2 en • Rezistenţa mini

Pagina 6-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 7 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

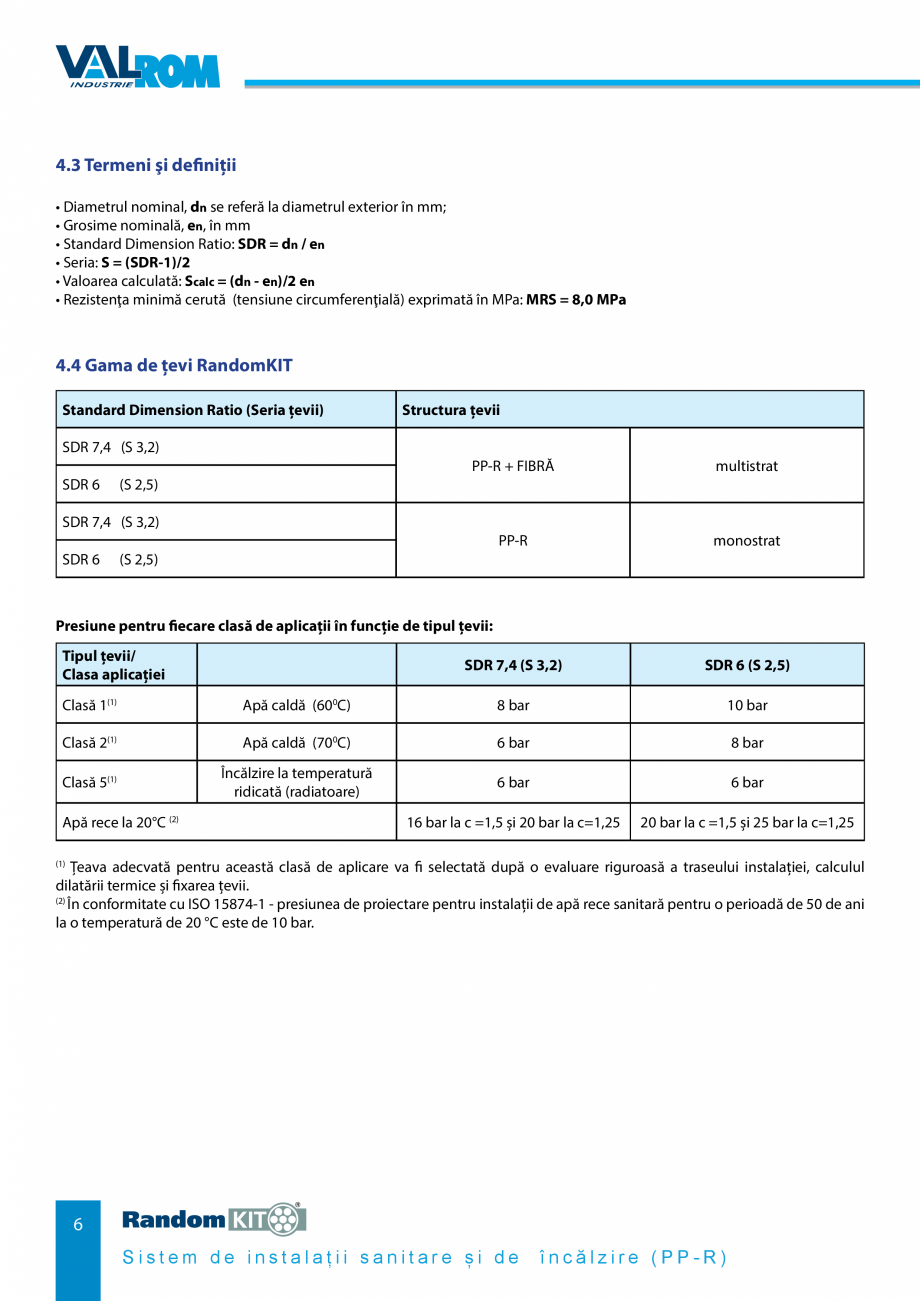

mă cerută (tensiune circumferenţială) exprimată în MPa: MRS = 8,0 MPa 4.4 Gama de țevi RandomKIT Standard Dimension Ratio (Seria țevii) Structura țevii SDR 7,4 (S 3,2) SDR 6 PP-R + FIBRĂ multistrat PP-R monostrat SDR 7,4 (S 3,2) SDR 6 (S 2,5) (S 2,5) SDR 7,4 (S 3,2) SDR 6 (S 2,5) Presiune pentru fiecare clasă de aplicații în funcție de tipul țevii: Tipul țevii/ Clasa aplicației Clasă 1(1) Apă caldă (600C) 8 bar 10 bar Clasă 2(1) Apă caldă (700C) 6 bar 8 bar Clasă 5(1) Încălzire la temperatură ridicată (radiatoare) 6 bar 6 bar 16 bar la c =1,5 și 20 bar la c=1,25 20 bar la c =1,5 și 25 bar la c=1,25 Apă rece la 20°C (2) Țeava adecvată pentru această clasă de aplicare va fi selectată după o evaluare riguroasă a traseului instalației, calculul dilatării termice și fixarea țevii. (2) În conformitate cu ISO 15874-1 - presiunea de proiectare pentru instalații de apă rece sanitară pentru o perioadă de 50 de ani la o t

Pagina 7-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 8 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

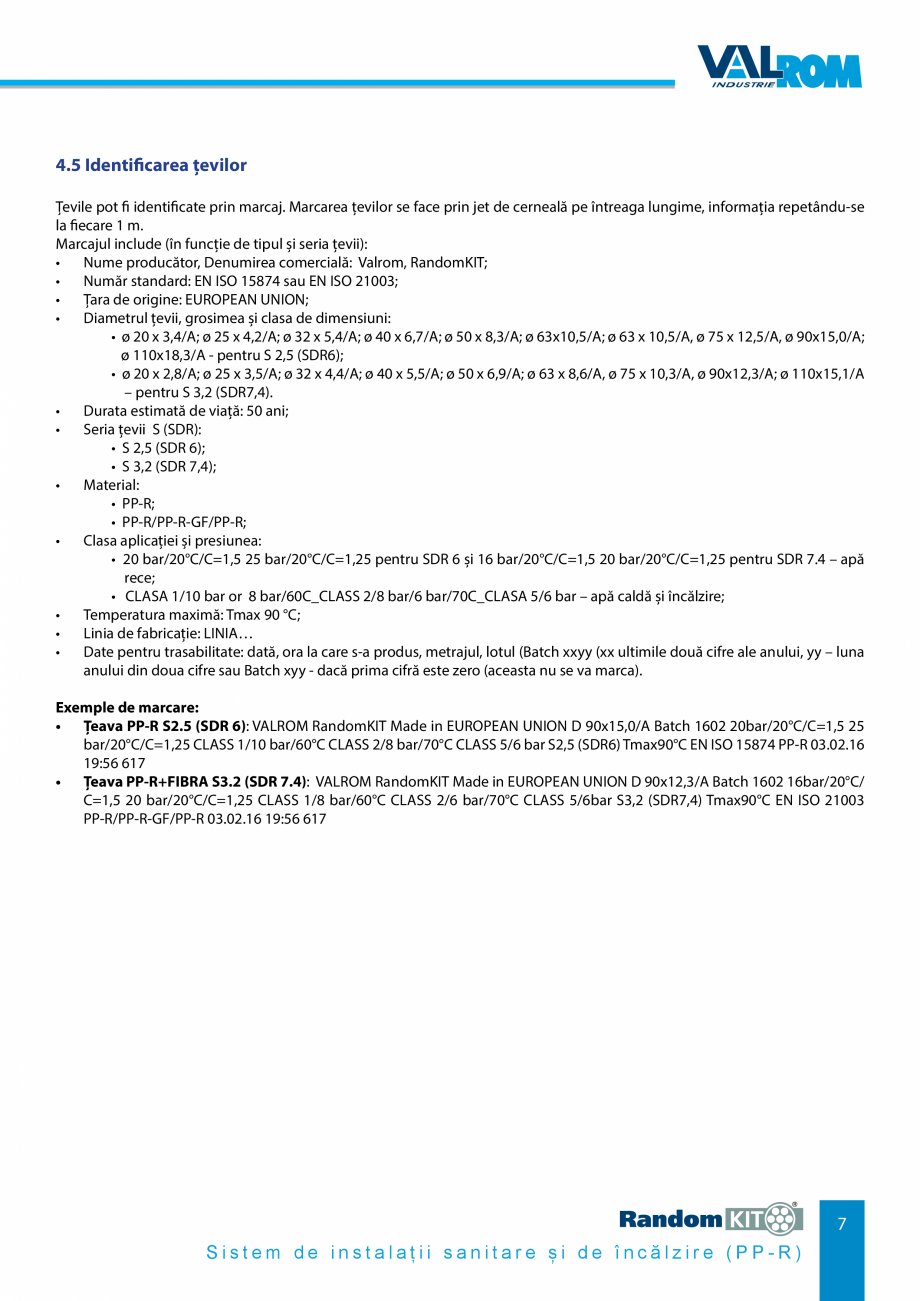

emperatură de 20 °C este de 10 bar. (1) 6 Sistem de instalații sanitare și de încălzire (PP-R) 4.5 Identificarea țevilor Țevile pot fi identificate prin marcaj. Marcarea țevilor se face prin jet de cerneală pe întreaga lungime, informația repetându-se la fiecare 1 m. Marcajul include (în funcție de tipul și seria țevii): • Nume producător, Denumirea comercială: Valrom, RandomKIT; • Număr standard: EN ISO 15874 sau EN ISO 21003; • Țara de origine: EUROPEAN UNION; • Diametrul țevii, grosimea și clasa de dimensiuni: • ø 20 x 3,4/A; ø 25 x 4,2/A; ø 32 x 5,4/A; ø 40 x 6,7/A; ø 50 x 8,3/A; ø 63x10,5/A; ø 63 x 10,5/A, ø 75 x 12,5/A, ø 90x15,0/A; ø 110x18,3/A - pentru S 2,5 (SDR6); • ø 20 x 2,8/A; ø 25 x 3,5/A; ø 32 x 4,4/A; ø 40 x 5,5/A; ø 50 x 6,9/A; ø 63 x 8,6/A, ø 75 x 10,3/A, ø 90x12,3/A; ø 110x15,1/A – pentru S 3,2 (SDR7,4). • Durata estimată de viață: 50 ani; • Seria țevii S (SDR): • S 2,5 (SDR 6); • S 3,2 (SDR 7,4)

Pagina 8-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 9 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

; • Material: • PP-R; • PP-R/PP-R-GF/PP-R; • Clasa aplicației și presiunea: • 20 bar/20°C/C=1,5 25 bar/20°C/C=1,25 pentru SDR 6 și 16 bar/20°C/C=1,5 20 bar/20°C/C=1,25 pentru SDR 7.4 – apă rece; • CLASA 1/10 bar or 8 bar/60C_CLASS 2/8 bar/6 bar/70C_CLASA 5/6 bar – apă caldă și încălzire; • Temperatura maximă: Tmax 90 °C; • Linia de fabricație: LINIA… • Date pentru trasabilitate: dată, ora la care s-a produs, metrajul, lotul (Batch xxyy (xx ultimile două cifre ale anului, yy – luna anului din doua cifre sau Batch xyy - dacă prima cifră este zero (aceasta nu se va marca). Exemple de marcare: • Țeava PP-R S2.5 (SDR 6): VALROM RandomKIT Made in EUROPEAN UNION D 90x15,0/A Batch 1602 20bar/20°C/C=1,5 25 bar/20°C/C=1,25 CLASS 1/10 bar/60°C CLASS 2/8 bar/70°C CLASS 5/6 bar S2,5 (SDR6) Tmax90°C EN ISO 15874 PP-R 03.02.16 19:56 617 • Țeava PP-R+FIBRA S3.2 (SDR 7.4): VALROM RandomKIT Made in EUROPEAN UNION D 90x12,3/A Batch 1602 16bar/20°C

Pagina 9-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana ;
...

Pagina 10 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

/ C=1,5 20 bar/20°C/C=1,25 CLASS 1/8 bar/60°C CLASS 2/6 bar/70°C CLASS 5/6bar S3,2 (SDR7,4) Tmax90°C EN ISO 21003 PP-R/PP-R-GF/PP-R 03.02.16 19:56 617 7 Sistem de instalații sanitare și de încălzire (PP-R) 4.6 Dimensiunile ţevilor PP-R: PP-R SDR 7,4 ( S 3,2) SDR 6 ( S 2,5) dn [mm] en [mm] dint [mm] Volum [l/m] Masa [kg/m] en [mm] dint [mm] Volum [l/m] Masa [kg/m] 20 2,8 14,4 0,163 0,150 3,4 13,2 0,137 0,171 25 3,5 18,0 0,254 0,230 4,2 16,6 0,216 0,264 32 4,4 23,2 0,423 0,370 5,4 21,2 0,353 0,432 40 5,5 29,0 0,661 0,570 6,7 26,6 0,556 0,668 50 6,9 36,2 1,029 0,890 8,3 33,4 0,876 1,037 63 8,6 45,8 1,647 1,410 10,5 42,0 1,385 1,647 75 10,3 54,4 2,324 2,002 12,5 50,0 1,963 2,333 90 12,3 65,4 3,359 2,870 15,0 60,0 2,827 3,353 110 15,1 79,8 5,001 4,297 18,3 73,4 4,231 5,005 PP-R+ FIBRĂ SDR 7,4 ( S3,2) SDR 6 ( S2,5) dn [mm] en [mm] dint [mm] Volum [l/m] Masa [kg/m] en [mm] dint [

Pagina 10-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana /
...

Pagina 11 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

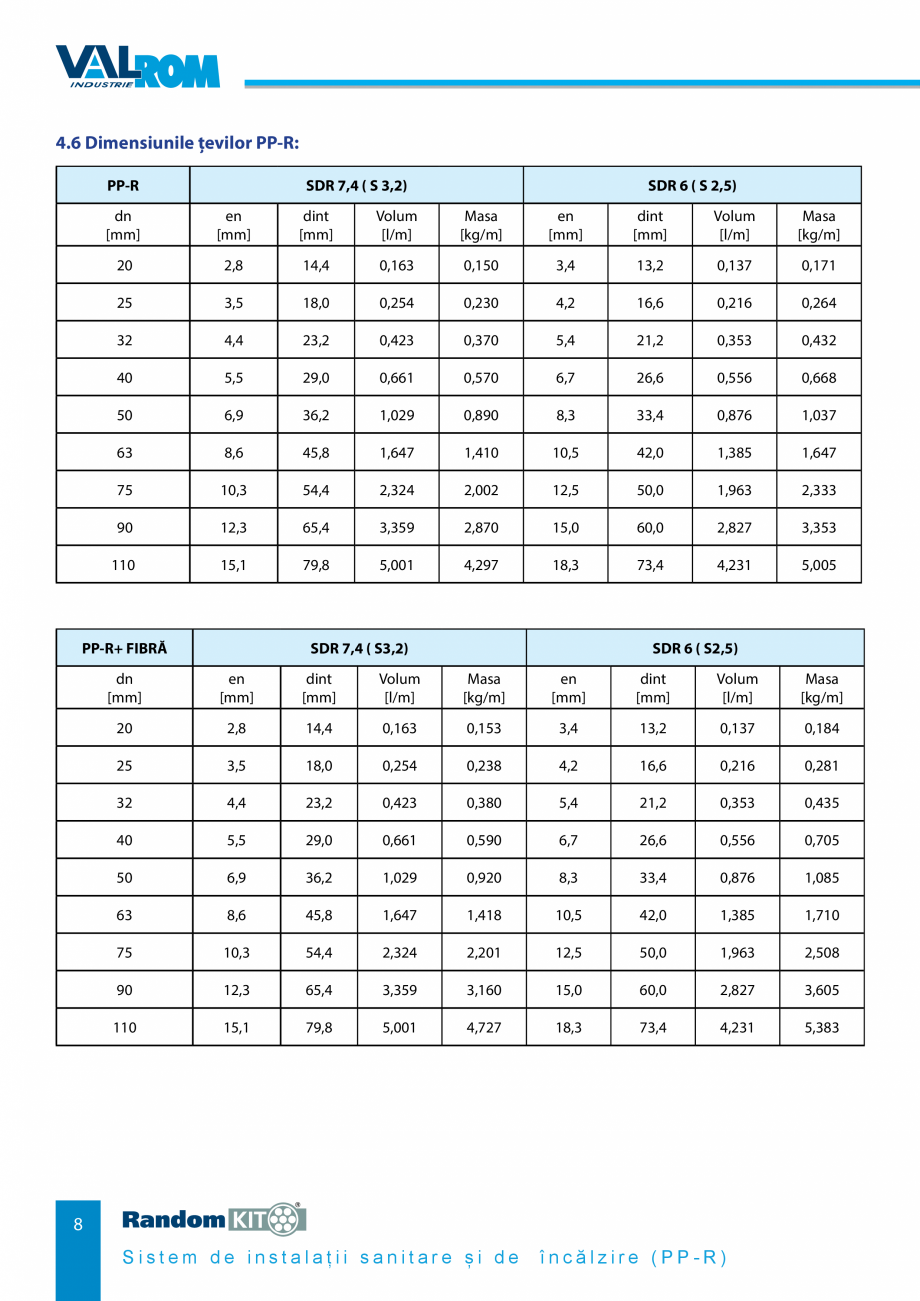

mm] Volum [l/m] Masa [kg/m] 20 2,8 14,4 0,163 0,153 3,4 13,2 0,137 0,184 25 3,5 18,0 0,254 0,238 4,2 16,6 0,216 0,281 32 4,4 23,2 0,423 0,380 5,4 21,2 0,353 0,435 40 5,5 29,0 0,661 0,590 6,7 26,6 0,556 0,705 50 6,9 36,2 1,029 0,920 8,3 33,4 0,876 1,085 63 8,6 45,8 1,647 1,418 10,5 42,0 1,385 1,710 75 10,3 54,4 2,324 2,201 12,5 50,0 1,963 2,508 90 12,3 65,4 3,359 3,160 15,0 60,0 2,827 3,605 110 15,1 79,8 5,001 4,727 18,3 73,4 4,231 5,383 8 Sistem de instalații sanitare și de încălzire (PP-R) 5. CRITERII DE PROIECTARE Aplicaţiile în funcţie de condițiile de lucru se clasifică în concordanță cu EN ISO 15874-1, astfel: Temperatura de proiectare TD [0C] Timp la TD Tmax Timp la Tmax Tmal Timp la Tmal [ani] [0C] [ani] [0C] [ore] 1 60 49 80 1 95 100 apă caldă (600C) 2 70 49 80 1 95 100 apă caldă (700C) 4 20 2,5 70 2,5 100 100 radiatoare la temperatură joasă

Pagina 11-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 12 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

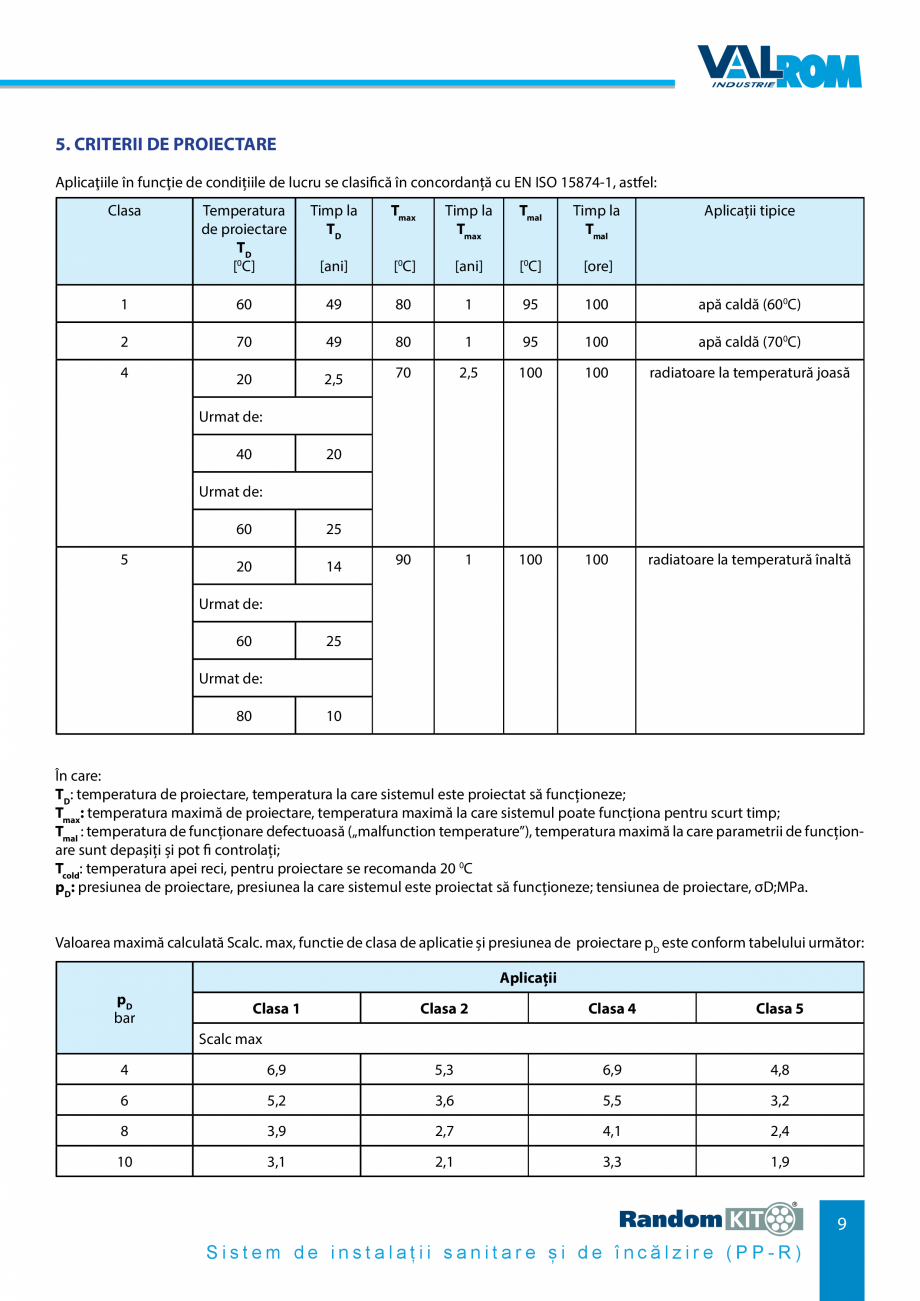

90 1 100 100 radiatoare la temperatură înaltă Clasa Aplicații tipice Urmat de: 40 20 Urmat de: 5 60 25 20 14 Urmat de: 60 25 Urmat de: 80 10 În care: TD: temperatura de proiectare, temperatura la care sistemul este proiectat să funcționeze; Tmax: temperatura maximă de proiectare, temperatura maximă la care sistemul poate funcționa pentru scurt timp; Tmal : temperatura de funcționare defectuoasă („malfunction temperature”), temperatura maximă la care parametrii de funcționare sunt depașiți și pot fi controlați; Tcold: temperatura apei reci, pentru proiectare se recomanda 20 0C pD: presiunea de proiectare, presiunea la care sistemul este proiectat să funcționeze; tensiunea de proiectare, σD;MPa. Valoarea maximă calculată Scalc. max, functie de clasa de aplicatie și presiunea de proiectare pD este conform tabelului următor: Aplicații pD bar Clasa 1 Clasa 2 Clasa 4 Clasa 5 Scalc max 4 6,9 5,3 6,9 4,8 6 5,2 3,6 5,5 3,2 8 3,9

Pagina 12-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana

...

Pagina 13 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

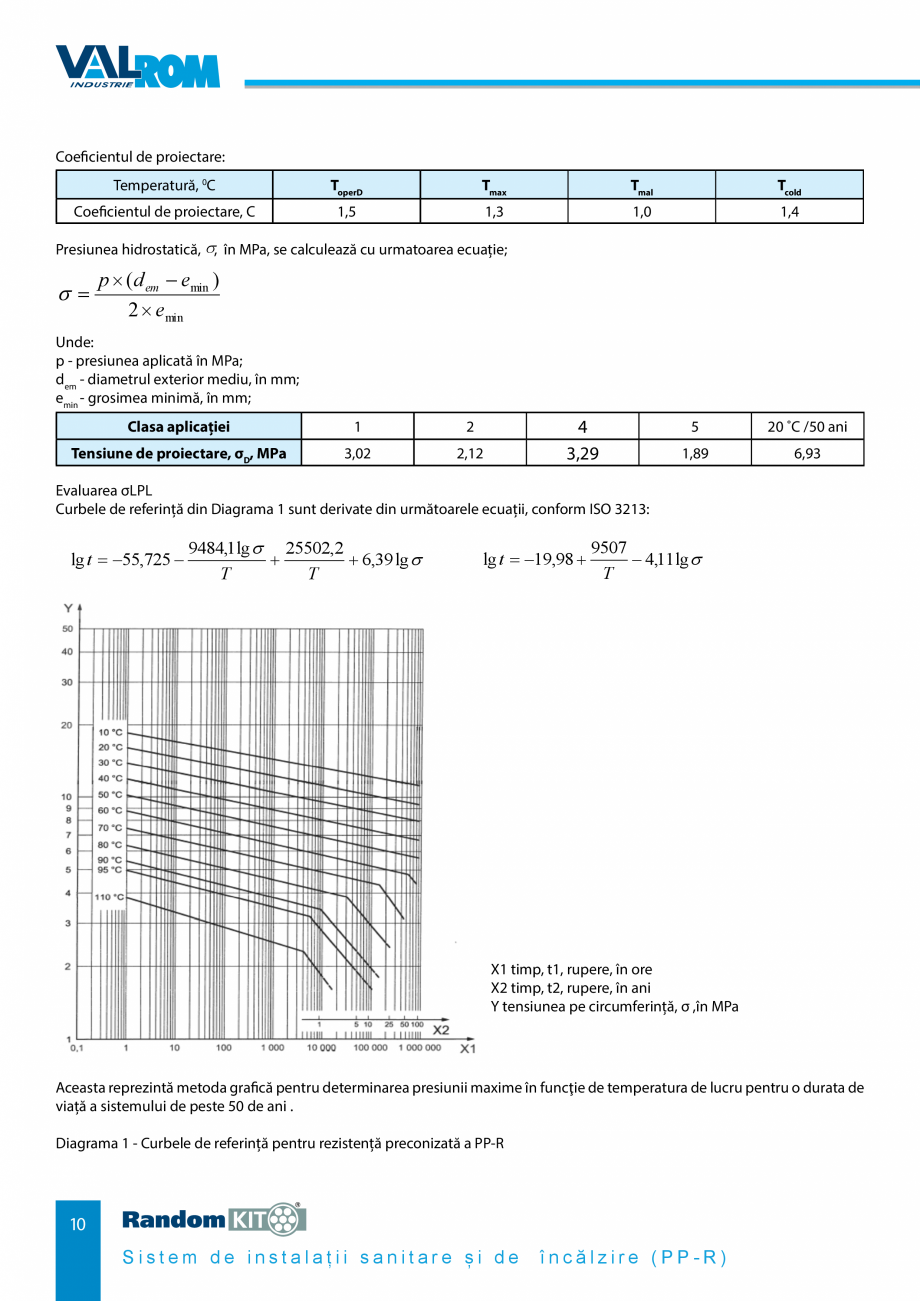

2,7 4,1 2,4 10 3,1 2,1 3,3 1,9 9 Sistem de instalații sanitare și de încălzire (PP-R) Coeficientul de proiectare: Temperatură, 0C ToperD Tmax Tmal Tcold Coeficientul de proiectare, C 1,5 1,3 1,0 1,4 p  (d em  emin ) 2  emin Presiunea hidrostatică, , în MPa, se calculează cu urmatoarea ecuație;  p  (d em  emin ) 2  emin Unde: p - presiunea aplicată în MPa; dem - diametrul exterior mediu, în mm; emin - grosimea minimă, în mm; Clasa aplicației 1 Tensiune de proiectare, σD, MPa 3,02 5 20 ˚C /50 ani 4 9484 , 1 lg  25502 , 2 2,12lg t  55,725 1,89 6,93 3,29    6,39 lg  T T 2 Evaluarea σLPL Curbele de referință din Diagrama 1 sunt derivate din următoarele ecuații, conform ISO 3213: lg t  55,725  lg t  19,98  9484,1lg  25502,2   6,39 lg  T T lg t  19,98  9507  4,11lg  T 9507  4,11lg  T X1 timp, t1, rupere, în ore X2 timp, t2, rupere,

Pagina 13-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana

...

Pagina 14 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

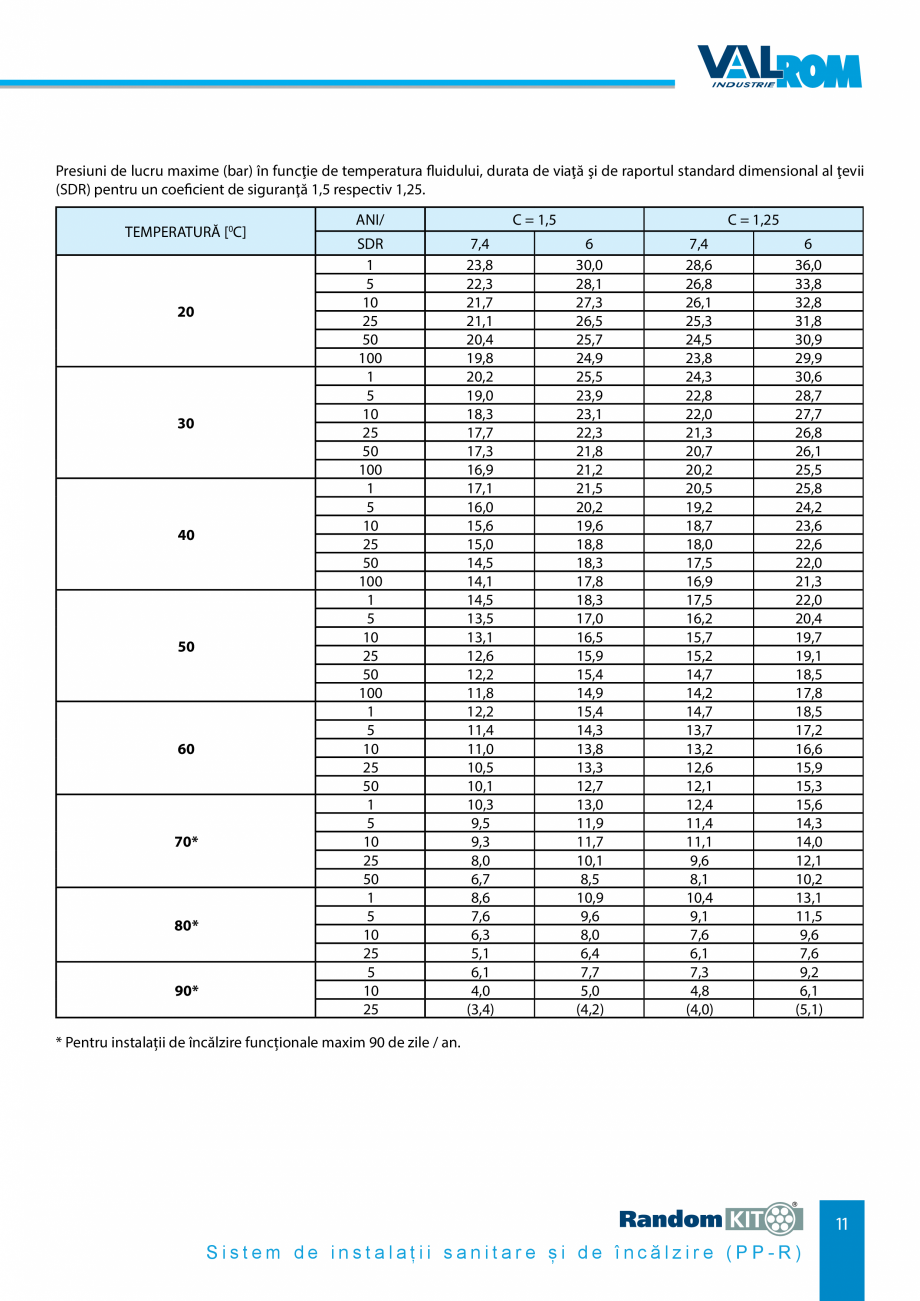

în ani Y tensiunea pe circumferință, σ ,în MPa Aceasta reprezintă metoda grafică pentru determinarea presiunii maxime în funcţie de temperatura de lucru pentru o durata de viață a sistemului de peste 50 de ani . Diagrama 1 - Curbele de referință pentru rezistență preconizată a PP-R 10 Sistem de instalații sanitare și de încălzire (PP-R) Presiuni de lucru maxime (bar) în funcţie de temperatura fluidului, durata de viaţă şi de raportul standard dimensional al ţevii (SDR) pentru un coeficient de siguranţă 1,5 respectiv 1,25. TEMPERATURĂ [0C] 20 30 40 50 60 70* 80* 90* ANI/ SDR 1 5 10 25 50 100 1 5 10 25 50 100 1 5 10 25 50 100 1 5 10 25 50 100 1 5 10 25 50 1 5 10 25 50 1 5 10 25 5 10 25 C = 1,5 7,4 23,8 22,3 21,7 21,1 20,4 19,8 20,2 19,0 18,3 17,7 17,3 16,9 17,1 16,0 15,6 15,0 14,5 14,1 14,5 13,5 13,1 12,6 12,2 11,8 12,2 11,4 11,0 10,5 10,1 10,3 9,5 9,3 8,0 6,7 8,6 7,6 6,3 5,1 6,1 4,0 (3,4) C = 1,25 6 30,0 28,1 27,3 26,5 25,7 24,9 25,5 23,9 23,

Pagina 14-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 15 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

1 22,3 21,8 21,2 21,5 20,2 19,6 18,8 18,3 17,8 18,3 17,0 16,5 15,9 15,4 14,9 15,4 14,3 13,8 13,3 12,7 13,0 11,9 11,7 10,1 8,5 10,9 9,6 8,0 6,4 7,7 5,0 (4,2) 7,4 28,6 26,8 26,1 25,3 24,5 23,8 24,3 22,8 22,0 21,3 20,7 20,2 20,5 19,2 18,7 18,0 17,5 16,9 17,5 16,2 15,7 15,2 14,7 14,2 14,7 13,7 13,2 12,6 12,1 12,4 11,4 11,1 9,6 8,1 10,4 9,1 7,6 6,1 7,3 4,8 (4,0) 6 36,0 33,8 32,8 31,8 30,9 29,9 30,6 28,7 27,7 26,8 26,1 25,5 25,8 24,2 23,6 22,6 22,0 21,3 22,0 20,4 19,7 19,1 18,5 17,8 18,5 17,2 16,6 15,9 15,3 15,6 14,3 14,0 12,1 10,2 13,1 11,5 9,6 7,6 9,2 6,1 (5,1) * Pentru instalații de încălzire funcționale maxim 90 de zile / an. 11 Sistem de instalații sanitare și de încălzire (PP-R) 6. AMBALARE, MANIPULARE, TRANSPORT ȘI DEPOZITARE • • • • • • Tuburile sunt livrate la bare de 3 și/sau 4 m în saci iar fitingurile în pungi, și trebuie pastrate ambalat până la instalare; Tuburile din PP-R se depozitează sprijinite pe întreaga lor lungime în aşa fel, încâ

Pagina 15-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana 1
...

Pagina 16 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

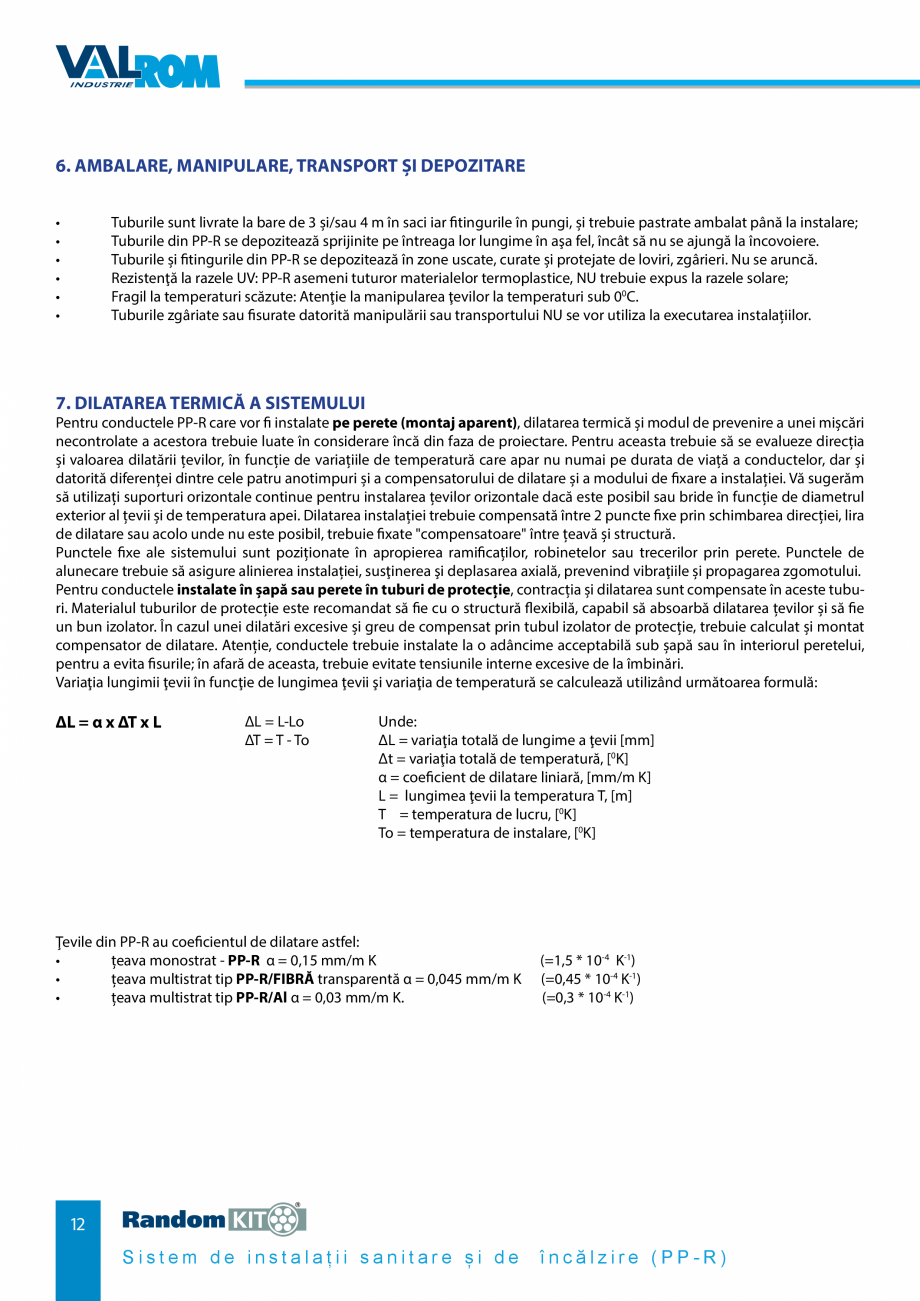

t să nu se ajungă la încovoiere. Tuburile și fitingurile din PP-R se depozitează în zone uscate, curate și protejate de loviri, zgârieri. Nu se aruncă. Rezistenţă la razele UV: PP-R asemeni tuturor materialelor termoplastice, NU trebuie expus la razele solare; Fragil la temperaturi scăzute: Atenţie la manipularea ţevilor la temperaturi sub 00C. Tuburile zgâriate sau fisurate datorită manipulării sau transportului NU se vor utiliza la executarea instalațiilor. 7. DILATAREA TERMICĂ A SISTEMULUI Pentru conductele PP-R care vor fi instalate pe perete (montaj aparent), dilatarea termică și modul de prevenire a unei mișcări necontrolate a acestora trebuie luate în considerare încă din faza de proiectare. Pentru aceasta trebuie să se evalueze direcția și valoarea dilatării țevilor, în funcție de variațiile de temperatură care apar nu numai pe durata de viață a conductelor, dar și datorită diferenței dintre cele patru anotimpuri și a compensatorului d

Pagina 16-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana t ...

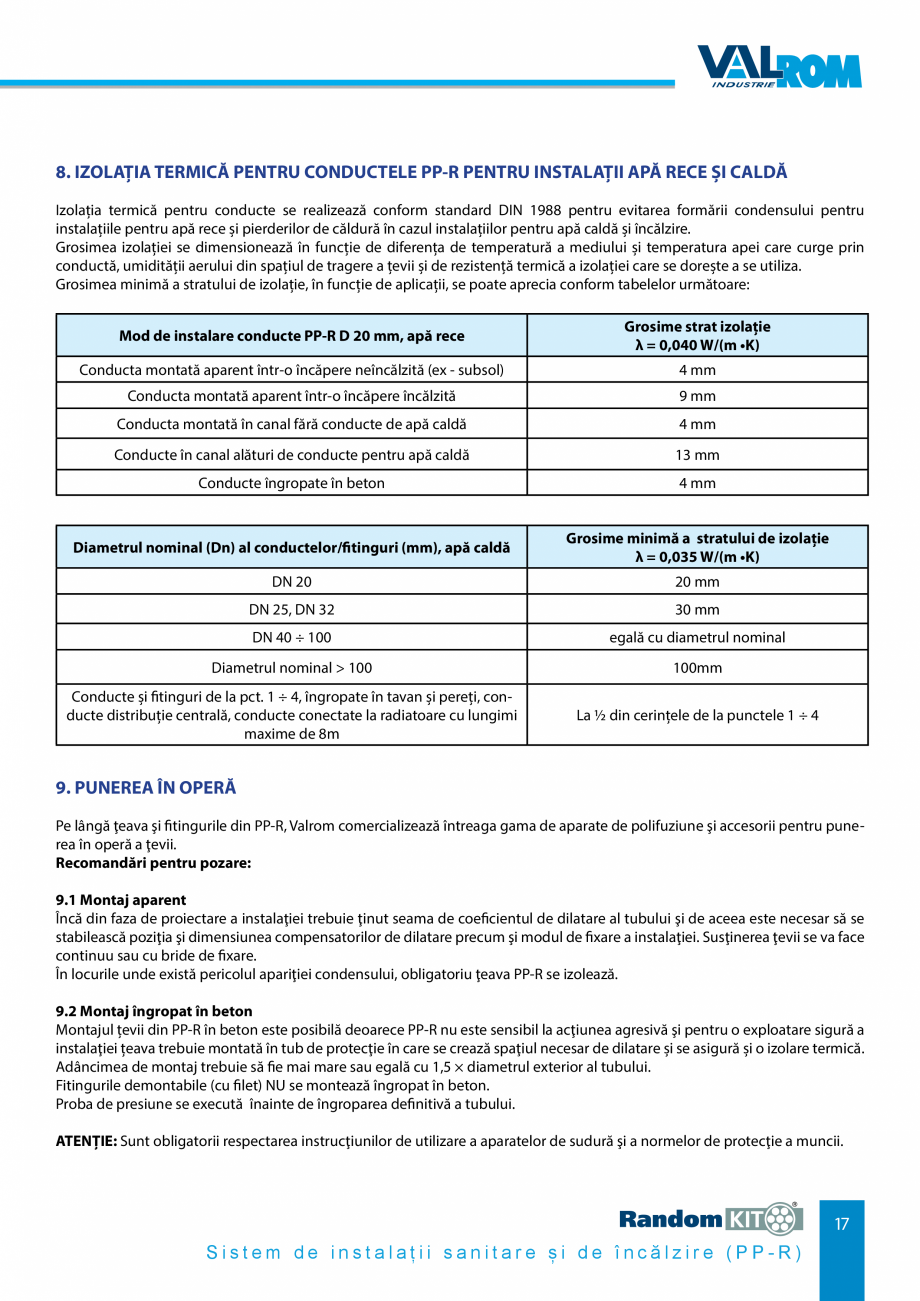

Pagina 17 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

e dilatare și a modului de fixare a instalației. Vă sugerăm să utilizați suporturi orizontale continue pentru instalarea țevilor orizontale dacă este posibil sau bride în funcție de diametrul exterior al țevii și de temperatura apei. Dilatarea instalației trebuie compensată între 2 puncte fixe prin schimbarea direcției, lira de dilatare sau acolo unde nu este posibil, trebuie fixate "compensatoare" între țeavă și structură. Punctele fixe ale sistemului sunt poziționate în apropierea ramificaților, robinetelor sau trecerilor prin perete. Punctele de alunecare trebuie să asigure alinierea instalației, susţinerea şi deplasarea axială, prevenind vibraţiile și propagarea zgomotului. Pentru conductele instalate în șapă sau perete în tuburi de protecție, contracția și dilatarea sunt compensate în aceste tuburi. Materialul tuburilor de protecție este recomandat să fie cu o structură flexibilă, capabil să absoarbă dilatarea țevilor și să fie un bu

Pagina 17-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana e ...

Pagina 18 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

n izolator. În cazul unei dilatări excesive și greu de compensat prin tubul izolator de protecție, trebuie calculat și montat compensator de dilatare. Atenție, conductele trebuie instalate la o adâncime acceptabilă sub șapă sau în interiorul peretelui, pentru a evita fisurile; în afară de aceasta, trebuie evitate tensiunile interne excesive de la îmbinări. Variaţia lungimii ţevii în funcţie de lungimea ţevii şi variaţia de temperatură se calculează utilizând următoarea formulă: ΔL = α x ΔT x L ΔL = L-Lo ΔT = T - To Unde: ΔL = variaţia totală de lungime a ţevii [mm] Δt = variaţia totală de temperatură, [0K] α = coeficient de dilatare liniară, [mm/m K] L = lungimea ţevii la temperatura T, [m] T = temperatura de lucru, [0K] To = temperatura de instalare, [0K] Ţevile din PP-R au coeficientul de dilatare astfel: • țeava monostrat - PP-R α = 0,15 mm/m K • țeava multistrat tip PP-R/FIBRĂ transparentă α = 0,045 mm/m K • țeava multist

Pagina 18-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana n ...

Pagina 19 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

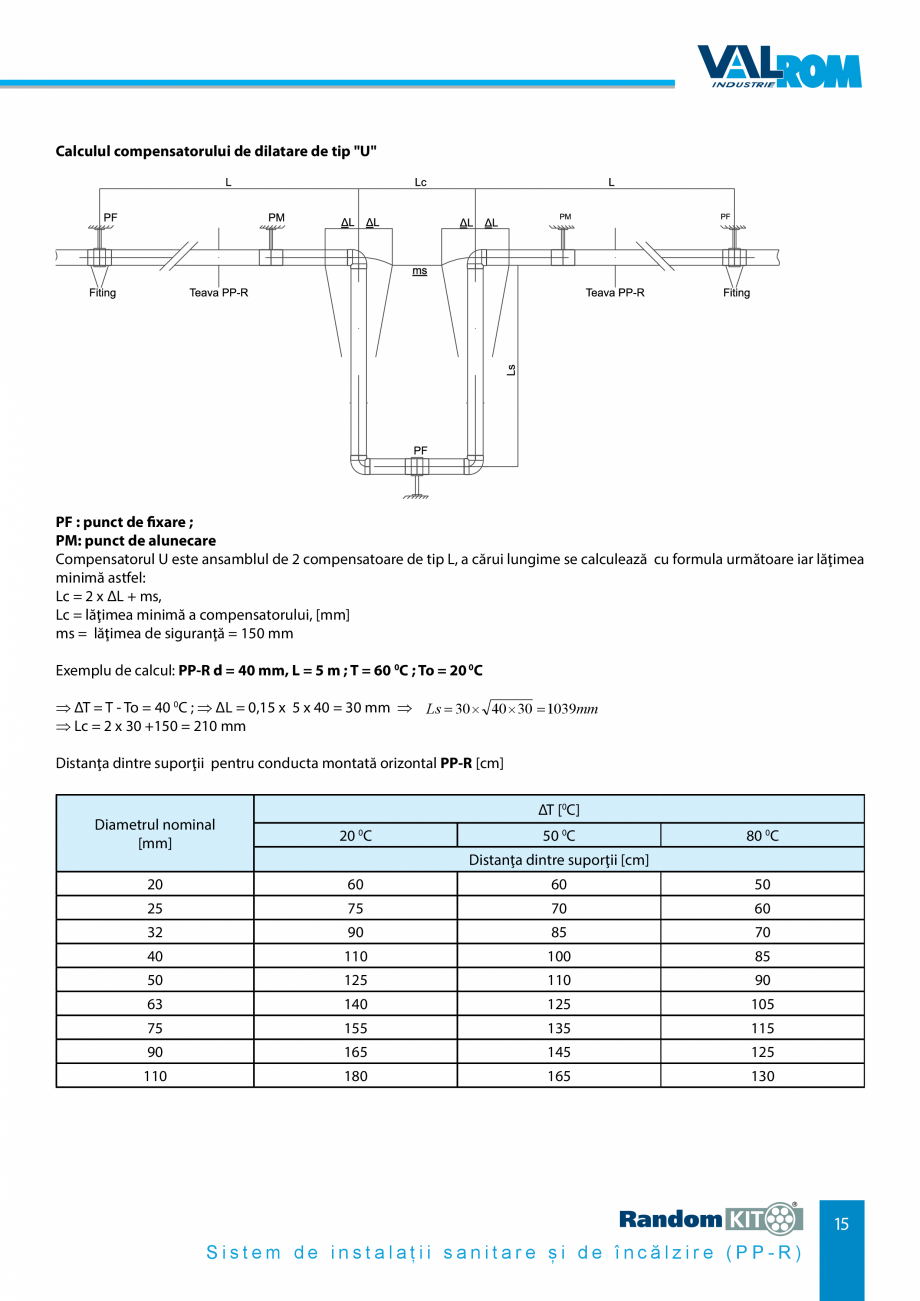

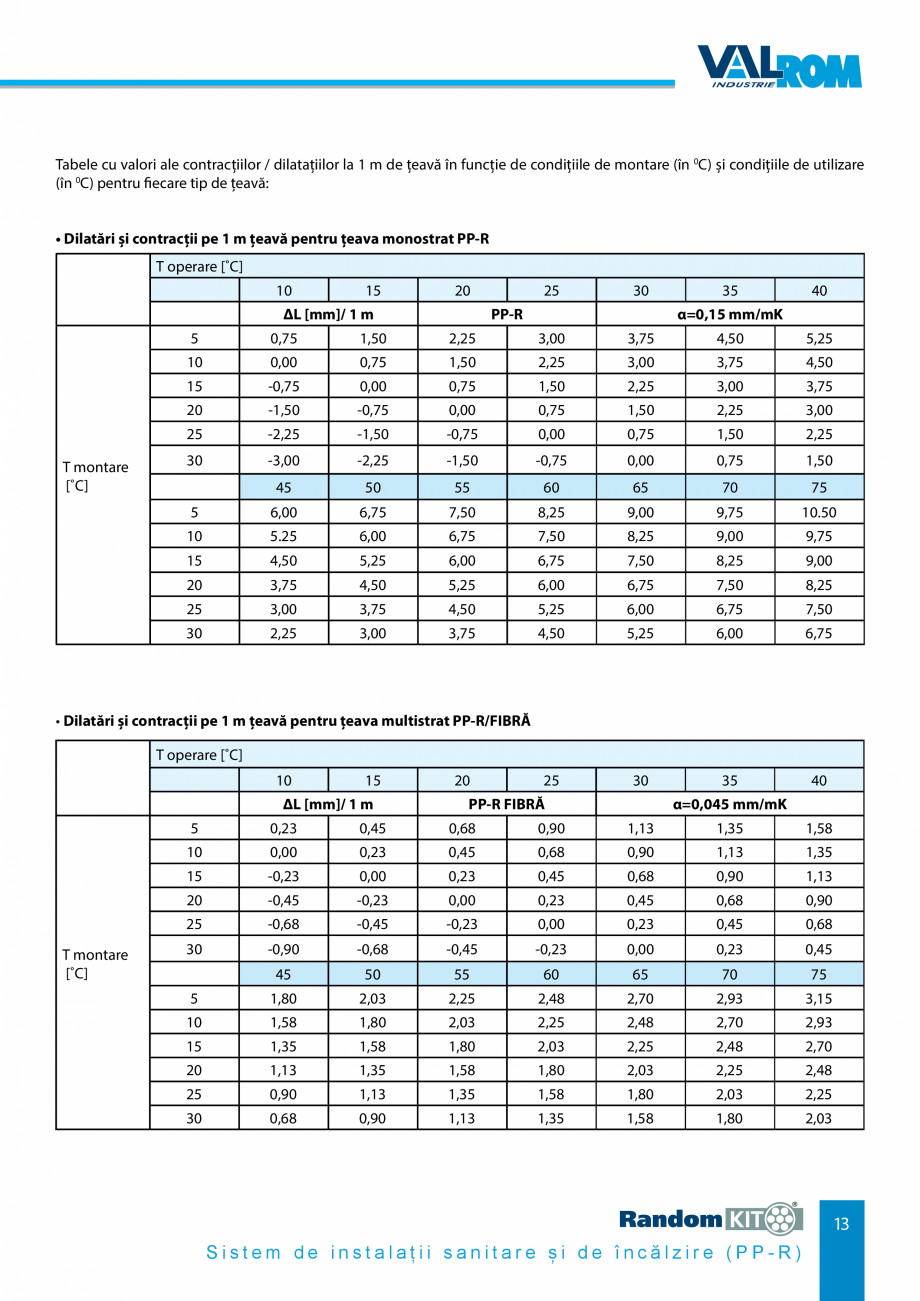

rat tip PP-R/Al α = 0,03 mm/m K. (=1,5 * 10-4 K-1) (=0,45 * 10-4 K-1) (=0,3 * 10-4 K-1) 12 Sistem de instalații sanitare și de încălzire (PP-R) Tabele cu valori ale contracțiilor / dilatațiilor la 1 m de țeavă în funcție de condițiile de montare (în 0C) și condițiile de utilizare (în 0C) pentru fiecare tip de țeavă: • Dilatări și contracții pe 1 m țeavă pentru țeava monostrat PP-R T operare [˚C] 10 15 20 ΔL [mm]/ 1 m T montare [˚C] 25 30 PP-R 35 40 α=0,15 mm/mK 5 0,75 1,50 2,25 3,00 3,75 4,50 5,25 10 0,00 0,75 1,50 2,25 3,00 3,75 4,50 15 -0,75 0,00 0,75 1,50 2,25 3,00 3,75 20 -1,50 -0,75 0,00 0,75 1,50 2,25 3,00 25 -2,25 -1,50 -0,75 0,00 0,75 1,50 2,25 30 -3,00 -2,25 -1,50 -0,75 0,00 0,75 1,50 45 50 55 60 65 70 75 5 6,00 6,75 7,50 8,25 9,00 9,75 10.50 10 5.25 6,00 6,75 7,50 8,25 9,00 9,75 15 4,50 5,25 6,00 6,75 7,50 8,25 9,00 20 3,75 4,50 5,25 6,00 6,75 7,5

Pagina 19-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

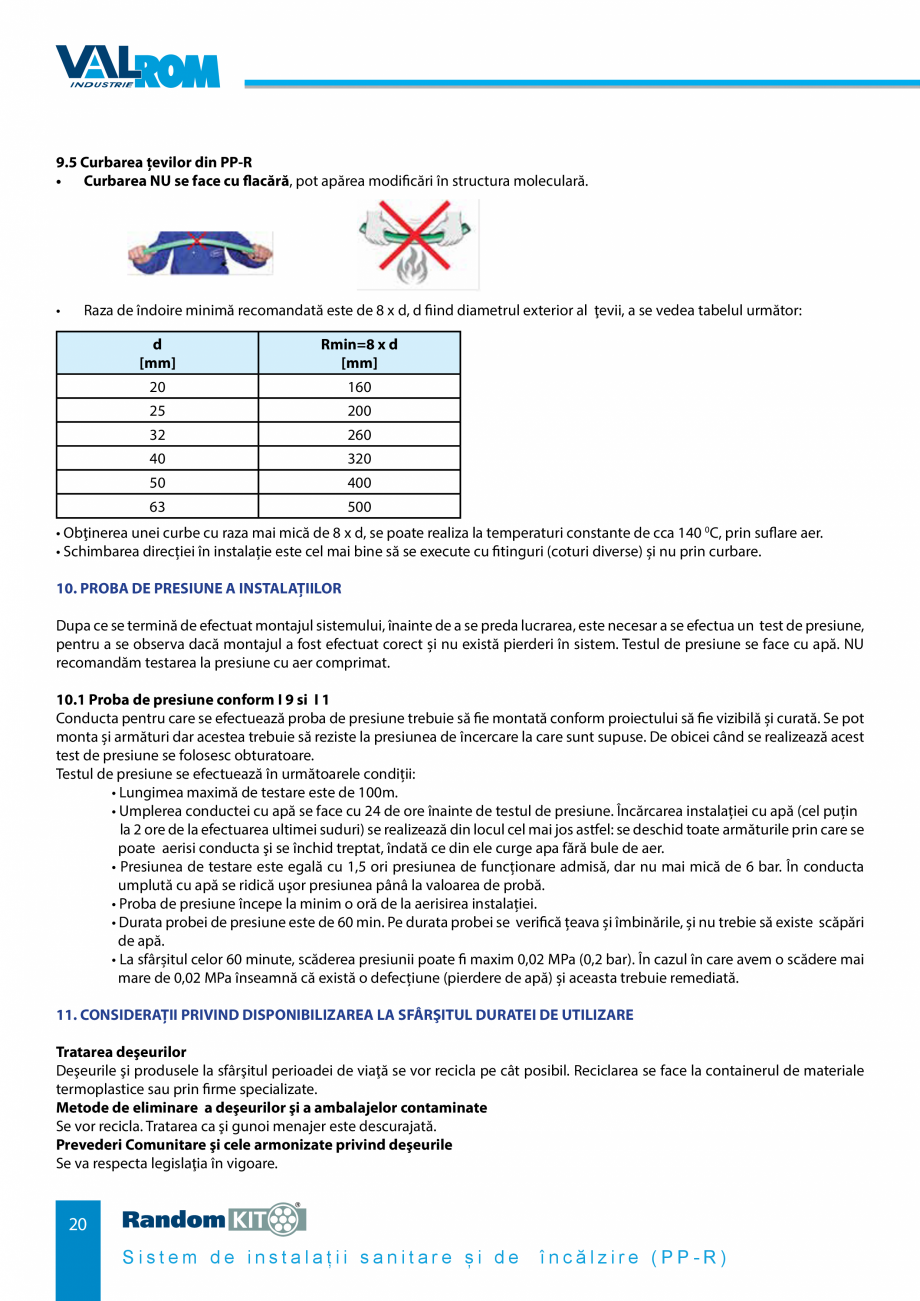

Pagina 20 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

0 8,25 25 3,00 3,75 4,50 5,25 6,00 6,75 7,50 30 2,25 3,00 3,75 4,50 5,25 6,00 6,75 25 30 35 40 • Dilatări și contracții pe 1 m țeavă pentru țeava multistrat PP-R/FIBRĂ T operare [˚C] 10 15 ΔL [mm]/ 1 m T montare [˚C] 20 PP-R FIBRĂ α=0,045 mm/mK 5 0,23 0,45 0,68 0,90 1,13 1,35 1,58 10 0,00 0,23 0,45 0,68 0,90 1,13 1,35 15 -0,23 0,00 0,23 0,45 0,68 0,90 1,13 20 -0,45 -0,23 0,00 0,23 0,45 0,68 0,90 25 -0,68 -0,45 -0,23 0,00 0,23 0,45 0,68 30 -0,90 -0,68 -0,45 -0,23 0,00 0,23 0,45 45 50 55 60 65 70 75 5 1,80 2,03 2,25 2,48 2,70 2,93 3,15 10 1,58 1,80 2,03 2,25 2,48 2,70 2,93 15 1,35 1,58 1,80 2,03 2,25 2,48 2,70 20 1,13 1,35 1,58 1,80 2,03 2,25 2,48 25 0,90 1,13 1,35 1,58 1,80 2,03 2,25 30 0,68 0,90 1,13 1,35 1,58 1,80 2,03 13 Sistem de instalații sanitare și de încălzire (PP-R) • Dilatări și contracții pe 1 m țeavă pentru țeava mul

Pagina 20-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana 0
...

Pagina 21 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

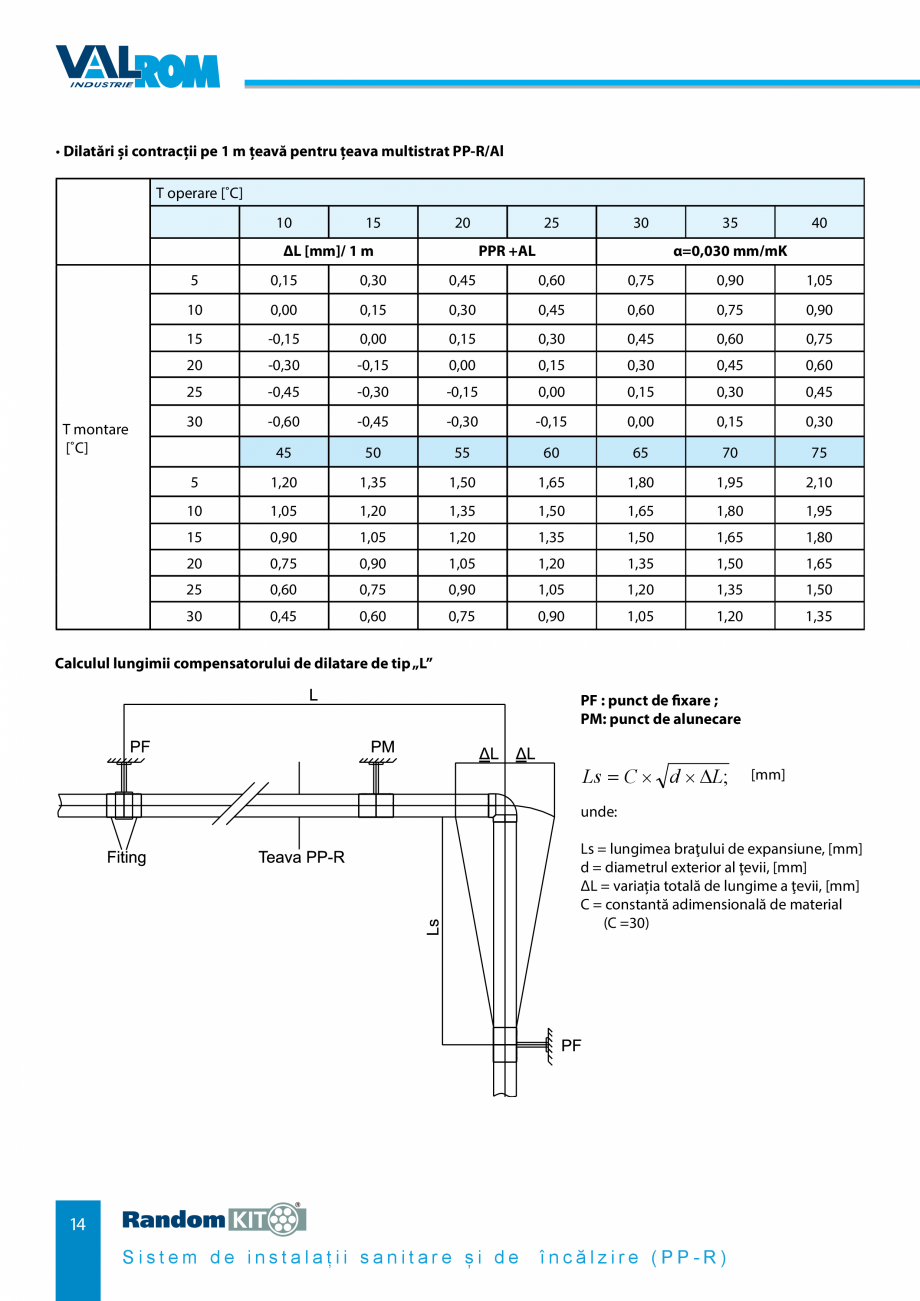

tistrat PP-R/Al T operare [˚C] 10 15 20 ΔL [mm]/ 1 m T montare [˚C] 25 30 PPR +AL 35 40 α=0,030 mm/mK 5 0,15 0,30 0,45 0,60 0,75 0,90 1,05 10 0,00 0,15 0,30 0,45 0,60 0,75 0,90 15 -0,15 0,00 0,15 0,30 0,45 0,60 0,75 20 -0,30 -0,15 0,00 0,15 0,30 0,45 0,60 25 -0,45 -0,30 -0,15 0,00 0,15 0,30 0,45 30 -0,60 -0,45 -0,30 -0,15 0,00 0,15 0,30 45 50 55 60 65 70 75 5 1,20 1,35 1,50 1,65 1,80 1,95 2,10 10 1,05 1,20 1,35 1,50 1,65 1,80 1,95 15 0,90 1,05 1,20 1,35 1,50 1,65 1,80 20 0,75 0,90 1,05 1,20 1,35 1,50 1,65 25 0,60 0,75 0,90 1,05 1,20 1,35 1,50 30 0,45 0,60 0,75 0,90 1,05 1,20 1,35 Calculul lungimii compensatorului de dilatare de tip „L” PF : punct de fixare ; PM: punct de alunecare Ls = C × d × ∆L; [mm] unde: Ls = lungimea braţului de expansiune, [mm] d = diametrul exterior al ţevii, [mm] ΔL = variația totală de lungime a ţevii, [mm] C = constantă adime

Pagina 21-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 22 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

nsională de material (C =30) 14 Sistem de instalații sanitare și de încălzire (PP-R) Calculul compensatorului de dilatare de tip "U" PF : punct de fixare ; PM: punct de alunecare Compensatorul U este ansamblul de 2 compensatoare de tip L, a cărui lungime se calculează cu formula următoare iar lăţimea minimă astfel: Lc = 2 x ΔL + ms, Lc = lăţimea minimă a compensatorului, [mm] ms = lăţimea de siguranţă = 150 mm Exemplu de calcul: PP-R d = 40 mm, L = 5 m ; T = 60 0C ; To = 20 0C ⇒ ΔT = T - To = 40 0C ; ⇒ ΔL = 0,15 x 5 x 40 = 30 mm ⇒ Ls  30  40  30  1039mm ⇒ Lc = 2 x 30 +150 = 210 mm Distanţa dintre suporţii pentru conducta montată orizontal PP-R [cm] ΔT [0C] Diametrul nominal [mm] 20 0C 20 60 60 50 25 75 70 60 32 90 85 70 40 110 100 85 50 125 110 90 63 140 125 105 75 155 135 115 90 165 145 125 110 180 165 130 50 0C 80 0C Distanţa dintre suporţii [cm] 15 Sistem de instalații sanitare și de înc

Pagina 22-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 23 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

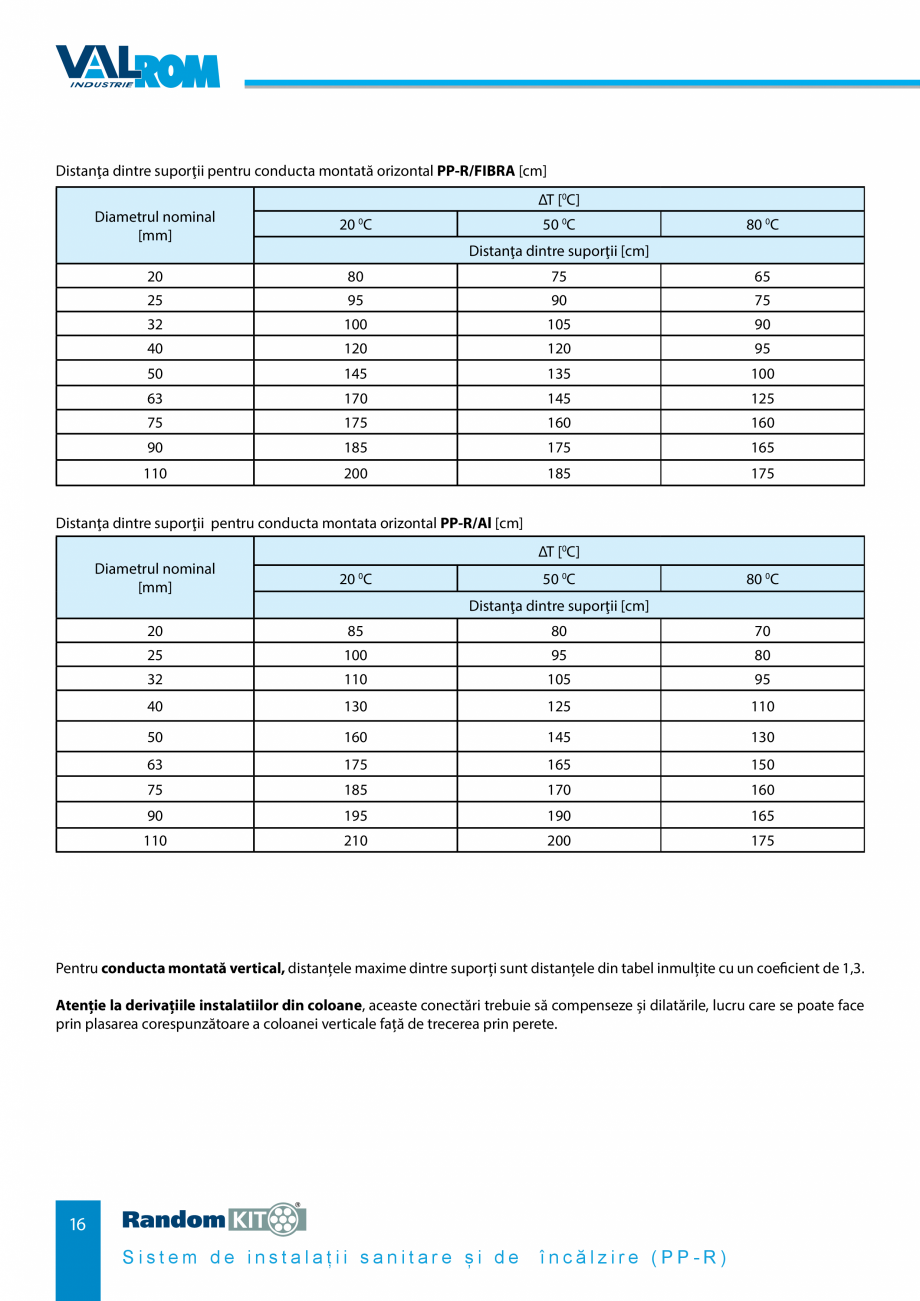

ălzire (PP-R) Distanţa dintre suporţii pentru conducta montată orizontal PP-R/FIBRA [cm] ΔT [0C] Diametrul nominal [mm] 20 0C 20 80 75 65 25 95 90 75 32 100 105 90 40 120 120 95 50 145 135 100 63 170 145 125 75 175 160 160 90 185 175 165 110 200 185 175 50 0C 80 0C Distanţa dintre suporţii [cm] Distanţa dintre suporţii pentru conducta montata orizontal PP-R/Al [cm] ΔT [0C] Diametrul nominal [mm] 20 0C 20 85 80 70 25 100 95 80 32 110 105 95 40 130 125 110 50 160 145 130 63 175 165 150 75 185 170 160 90 195 190 165 110 210 200 175 50 0C 80 0C Distanţa dintre suporţii [cm] Pentru conducta montată vertical, distanțele maxime dintre suporți sunt distanțele din tabel inmulțite cu un coeficient de 1,3. Atenție la derivațiile instalatiilor din coloane, aceaste conectări trebuie să compenseze și dilatările, lucru care se poate face prin plasarea corespunzătoare a coloanei verticale faț

Pagina 23-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 24 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

ă de trecerea prin perete. 16 Sistem de instalații sanitare și de încălzire (PP-R) 8. IZOLAȚIA TERMICĂ PENTRU CONDUCTELE PP-R PENTRU INSTALAȚII APĂ RECE ȘI CALDĂ Izolația termică pentru conducte se realizează conform standard DIN 1988 pentru evitarea formării condensului pentru instalațiile pentru apă rece și pierderilor de căldură în cazul instalațiilor pentru apă caldă și încălzire. Grosimea izolației se dimensionează în funcție de diferența de temperatură a mediului și temperatura apei care curge prin conductă, umidității aerului din spațiul de tragere a țevii și de rezistență termică a izolației care se dorește a se utiliza. Grosimea minimă a stratului de izolație, în funcție de aplicații, se poate aprecia conform tabelelor următoare: Mod de instalare conducte PP-R D 20 mm, apă rece Grosime strat izolație λ = 0,040 W/(m •K) Conducta montată aparent într-o încăpere neîncălzită (ex - subsol) 4 mm Conducta montată

Pagina 24-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana ă...

Pagina 25 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

aparent într-o încăpere încălzită 9 mm Conducta montată în canal fără conducte de apă caldă 4 mm Conducte în canal alături de conducte pentru apă caldă 13 mm Conducte îngropate în beton 4 mm Diametrul nominal (Dn) al conductelor/fitinguri (mm), apă caldă Grosime minimă a stratului de izolație λ = 0,035 W/(m •K) DN 20 20 mm DN 25, DN 32 30 mm DN 40 ÷ 100 egală cu diametrul nominal Diametrul nominal > 100 100mm Conducte și fitinguri de la pct. 1 ÷ 4, îngropate în tavan și pereți, conducte distribuție centrală, conducte conectate la radiatoare cu lungimi maxime de 8m La ½ din cerințele de la punctele 1 ÷ 4 9. PUNEREA ÎN OPERĂ Pe lângă ţeava şi fitingurile din PP-R, Valrom comercializează întreaga gama de aparate de polifuziune şi accesorii pentru punerea în operă a ţevii. Recomandări pentru pozare: 9.1 Montaj aparent Încă din faza de proiectare a instalaţiei trebuie ţinut seama de coeficientul de dilatare al tubul

Pagina 25-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana ...

Pagina 26 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

ui şi de aceea este necesar să se stabilească poziţia şi dimensiunea compensatorilor de dilatare precum şi modul de fixare a instalaţiei. Susţinerea ţevii se va face continuu sau cu bride de fixare. În locurile unde există pericolul apariţiei condensului, obligatoriu ţeava PP-R se izolează. 9.2 Montaj îngropat în beton Montajul țevii din PP-R în beton este posibilă deoarece PP-R nu este sensibil la acţiunea agresivă şi pentru o exploatare sigură a instalaţiei țeava trebuie montată în tub de protecţie în care se crează spaţiul necesar de dilatare și se asigură și o izolare termică. Adâncimea de montaj trebuie să fie mai mare sau egală cu 1,5 × diametrul exterior al tubului. Fitingurile demontabile (cu filet) NU se montează îngropat în beton. Proba de presiune se execută înainte de îngroparea definitivă a tubului. ATENȚIE: Sunt obligatorii respectarea instrucţiunilor de utilizare a aparatelor de sudură şi a normelor de protecţie a muncii

Pagina 26-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana ui...

Pagina 27 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

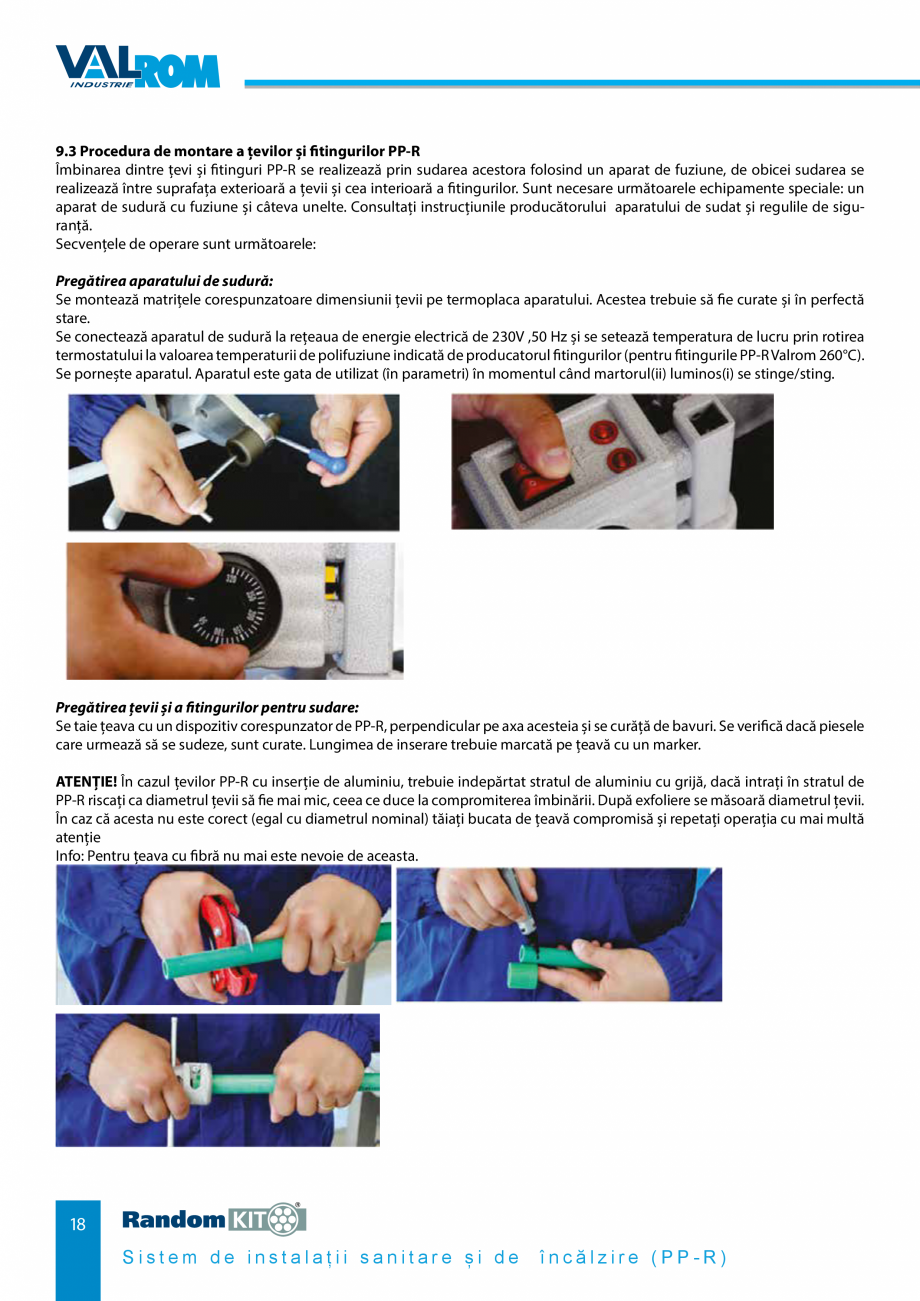

. 17 Sistem de instalații sanitare și de încălzire (PP-R) 9.3 Procedura de montare a țevilor și fitingurilor PP-R Îmbinarea dintre țevi și fitinguri PP-R se realizează prin sudarea acestora folosind un aparat de fuziune, de obicei sudarea se realizează între suprafața exterioară a țevii și cea interioară a fitingurilor. Sunt necesare următoarele echipamente speciale: un aparat de sudură cu fuziune și câteva unelte. Consultați instrucțiunile producătorului aparatului de sudat și regulile de siguranță. Secvențele de operare sunt următoarele: Pregătirea aparatului de sudură: Se montează matrițele corespunzatoare dimensiunii țevii pe termoplaca aparatului. Acestea trebuie să fie curate și în perfectă stare. Se conectează aparatul de sudură la rețeaua de energie electrică de 230V ,50 Hz și se setează temperatura de lucru prin rotirea termostatului la valoarea temperaturii de polifuziune indicată de producatorul fitingurilor (pentru fitingurile

Pagina 27-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana .
...

Pagina 28 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

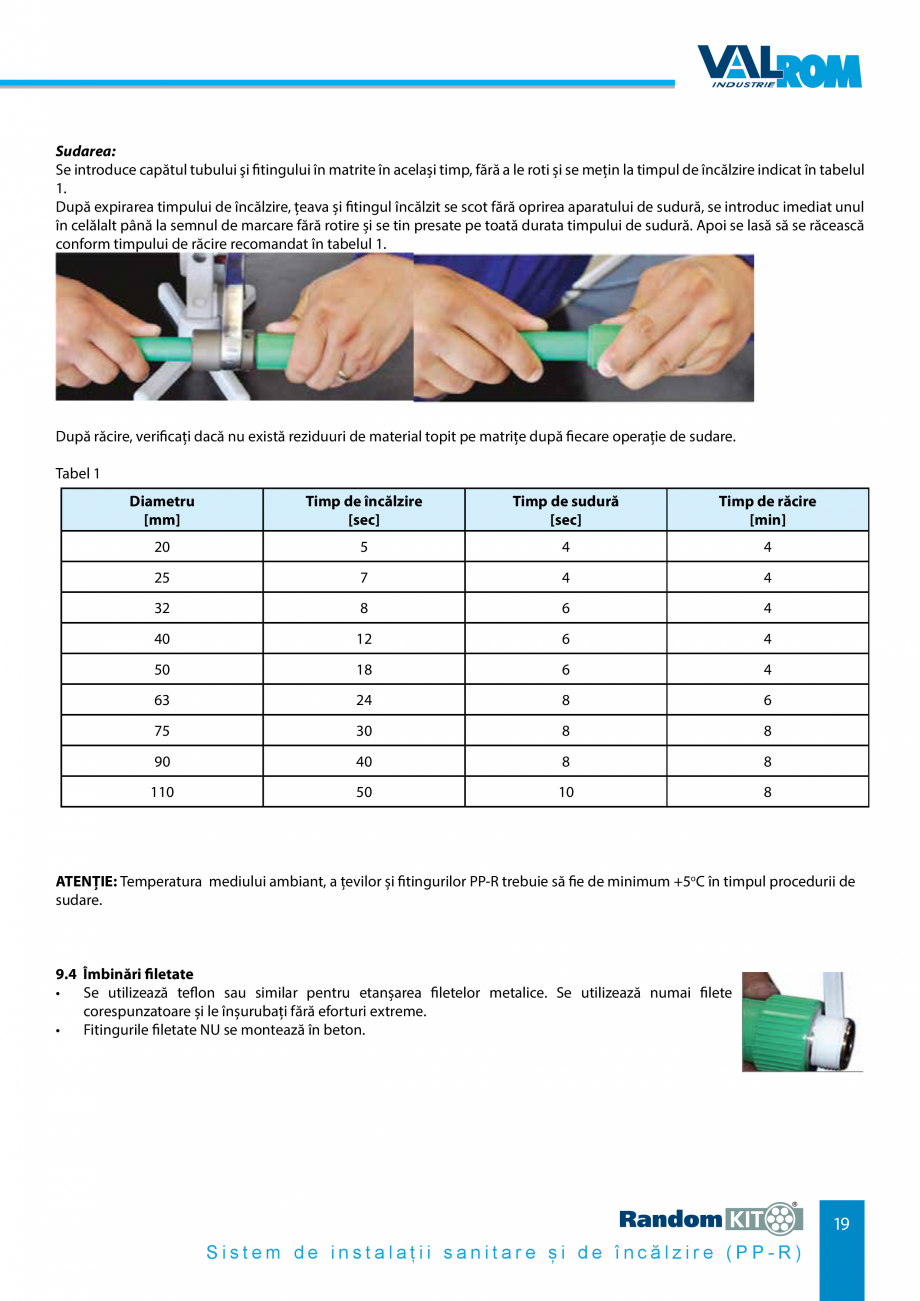

PP-R Valrom 260°C). Se pornește aparatul. Aparatul este gata de utilizat (în parametri) în momentul când martorul(ii) luminos(i) se stinge/sting. Pregătirea țevii și a fitingurilor pentru sudare: Se taie țeava cu un dispozitiv corespunzator de PP-R, perpendicular pe axa acesteia și se curăță de bavuri. Se verifică dacă piesele care urmează să se sudeze, sunt curate. Lungimea de inserare trebuie marcată pe țeavă cu un marker. ATENŢIE! În cazul țevilor PP-R cu inserție de aluminiu, trebuie indepărtat stratul de aluminiu cu grijă, dacă intrați în stratul de PP-R riscați ca diametrul țevii să fie mai mic, ceea ce duce la compromiterea îmbinării. După exfoliere se măsoară diametrul țevii. În caz că acesta nu este corect (egal cu diametrul nominal) tăiați bucata de țeavă compromisă și repetați operația cu mai multă atenție Info: Pentru țeava cu fibră nu mai este nevoie de aceasta. 18 Sistem de instalații sanitare și de încălzire (PP

Pagina 28-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana ...

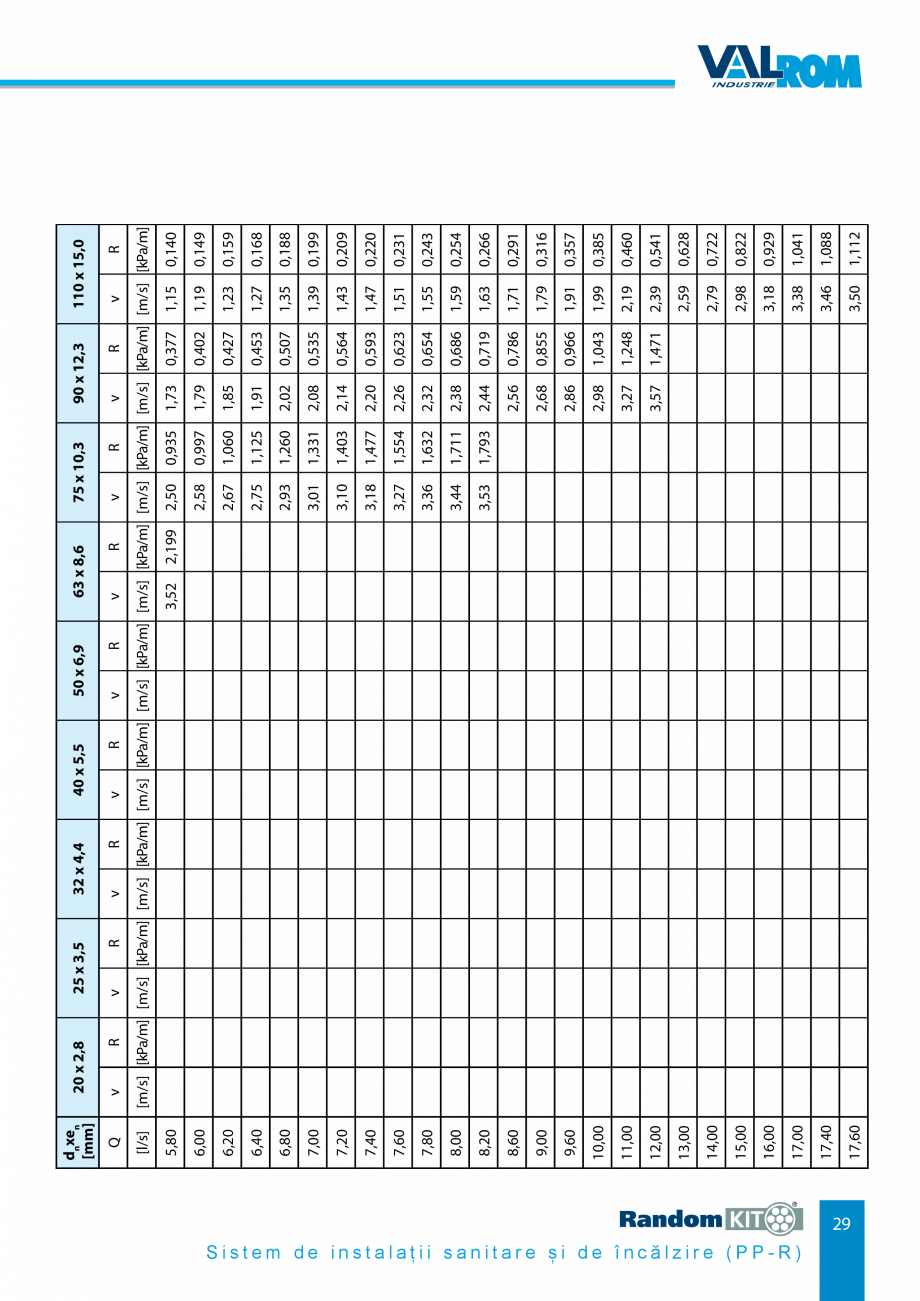

Pagina 29 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

-R) Sudarea: Se introduce capătul tubului şi fitingului în matrite în același timp, fără a le roti și se mețin la timpul de încălzire indicat în tabelul 1. După expirarea timpului de încălzire, țeava și fitingul încălzit se scot fără oprirea aparatului de sudură, se introduc imediat unul în celălalt până la semnul de marcare fără rotire și se tin presate pe toată durata timpului de sudură. Apoi se lasă să se răcească conform timpului de răcire recomandat în tabelul 1. După răcire, verificați dacă nu există reziduuri de material topit pe matrițe după fiecare operație de sudare. Tabel 1 Diametru [mm] Timp de încălzire [sec] Timp de sudură [sec] Timp de răcire [min] 20 5 4 4 25 7 4 4 32 8 6 4 40 12 6 4 50 18 6 4 63 24 8 6 75 30 8 8 90 40 8 8 110 50 10 8 ATENȚIE: Temperatura mediului ambiant, a țevilor și fitingurilor PP-R trebuie să fie de minimum +5oC în timpul procedurii de sudare. 9.4 Îmb

Pagina 29-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

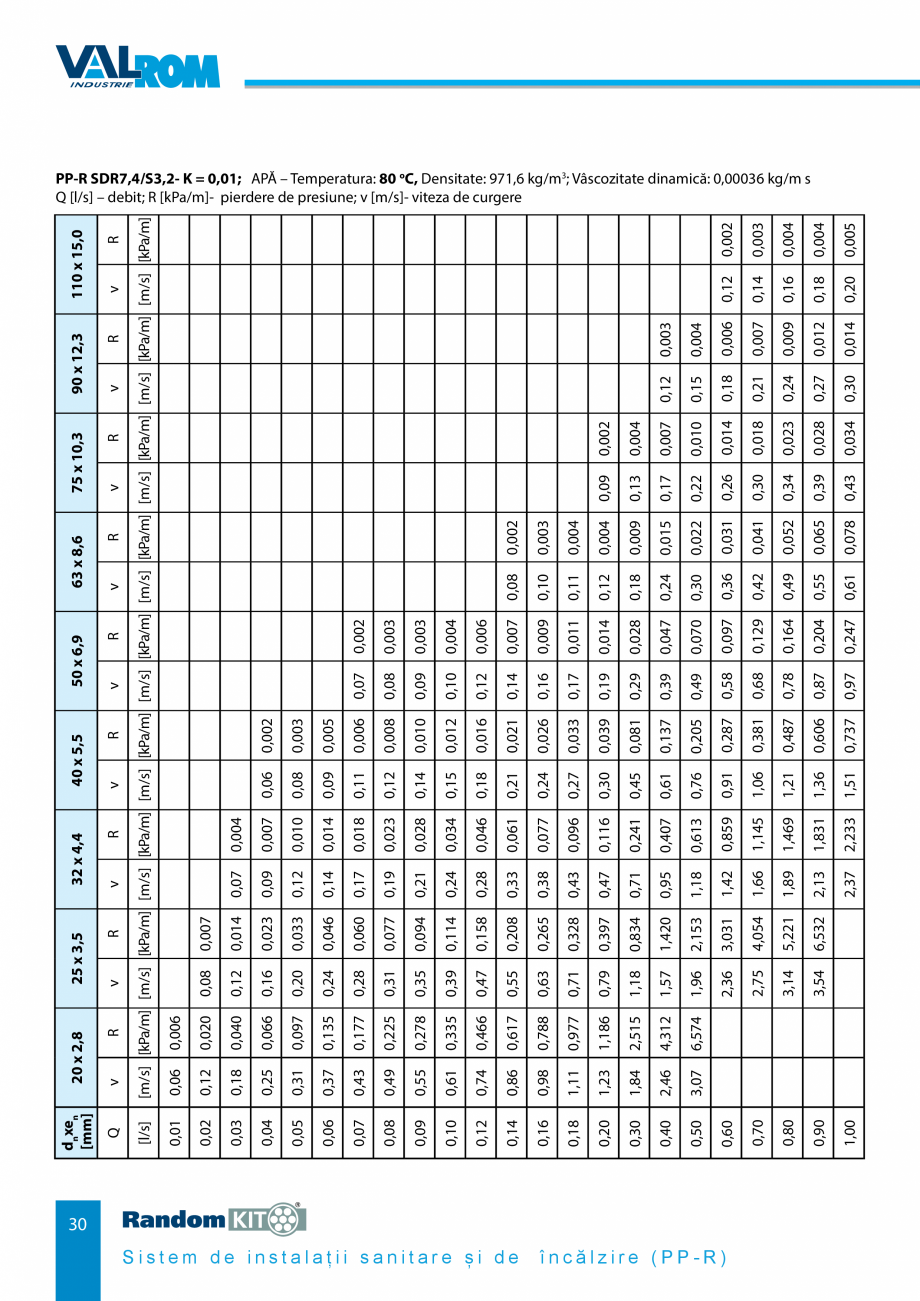

Pagina 30 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

inări filetate • Se utilizează teflon sau similar pentru etanșarea filetelor metalice. Se utilizează numai filete corespunzatoare și le înșurubați fără eforturi extreme. • Fitingurile filetate NU se montează în beton. 19 Sistem de instalații sanitare și de încălzire (PP-R) 9.5 Curbarea țevilor din PP-R • Curbarea NU se face cu flacără, pot apărea modificări în structura moleculară. • Raza de îndoire minimă recomandată este de 8 x d, d fiind diametrul exterior al ţevii, a se vedea tabelul următor: d [mm] Rmin=8 x d [mm] 20 160 25 200 32 260 40 320 50 400 63 500 • Obţinerea unei curbe cu raza mai mică de 8 x d, se poate realiza la temperaturi constante de cca 140 0C, prin suflare aer. • Schimbarea direcției în instalație este cel mai bine să se execute cu fitinguri (coturi diverse) și nu prin curbare. 10. PROBA DE PRESIUNE A INSTALAȚIILOR Dupa ce se termină de efectuat montajul sistemului, înainte de a se preda lucrar

Pagina 30-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 31 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

ea, este necesar a se efectua un test de presiune, pentru a se observa dacă montajul a fost efectuat corect și nu există pierderi în sistem. Testul de presiune se face cu apă. NU recomandăm testarea la presiune cu aer comprimat. 10.1 Proba de presiune conform I 9 si I 1 Conducta pentru care se efectuează proba de presiune trebuie să fie montată conform proiectului să fie vizibilă și curată. Se pot monta și armături dar acestea trebuie să reziste la presiunea de încercare la care sunt supuse. De obicei când se realizează acest test de presiune se folosesc obturatoare. Testul de presiune se efectuează în următoarele condiții: • Lungimea maximă de testare este de 100m. • Umplerea conductei cu apă se face cu 24 de ore înainte de testul de presiune. Încărcarea instalației cu apă (cel puțin la 2 ore de la efectuarea ultimei suduri) se realizează din locul cel mai jos astfel: se deschid toate armăturile prin care se poate aerisi conducta şi se închid tre

Pagina 31-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana ea...

Pagina 32 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

ptat, îndată ce din ele curge apa fără bule de aer. • Presiunea de testare este egală cu 1,5 ori presiunea de funcționare admisă, dar nu mai mică de 6 bar. În conducta umplută cu apă se ridică uşor presiunea pânâ la valoarea de probă. • Proba de presiune începe la minim o oră de la aerisirea instalației. • Durata probei de presiune este de 60 min. Pe durata probei se verifică țeava și îmbinările, și nu trebie să existe scăpări de apă. • La sfârșitul celor 60 minute, scăderea presiunii poate fi maxim 0,02 MPa (0,2 bar). În cazul în care avem o scădere mai mare de 0,02 MPa înseamnă că există o defecțiune (pierdere de apă) și aceasta trebuie remediată. 11. CONSIDERAŢII PRIVIND DISPONIBILIZAREA LA SFÂRŞITUL DURATEI DE UTILIZARE Tratarea deşeurilor Deşeurile şi produsele la sfârşitul perioadei de viaţă se vor recicla pe cât posibil. Reciclarea se face la containerul de materiale termoplastice sau prin firme specializate. Metode

Pagina 32-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

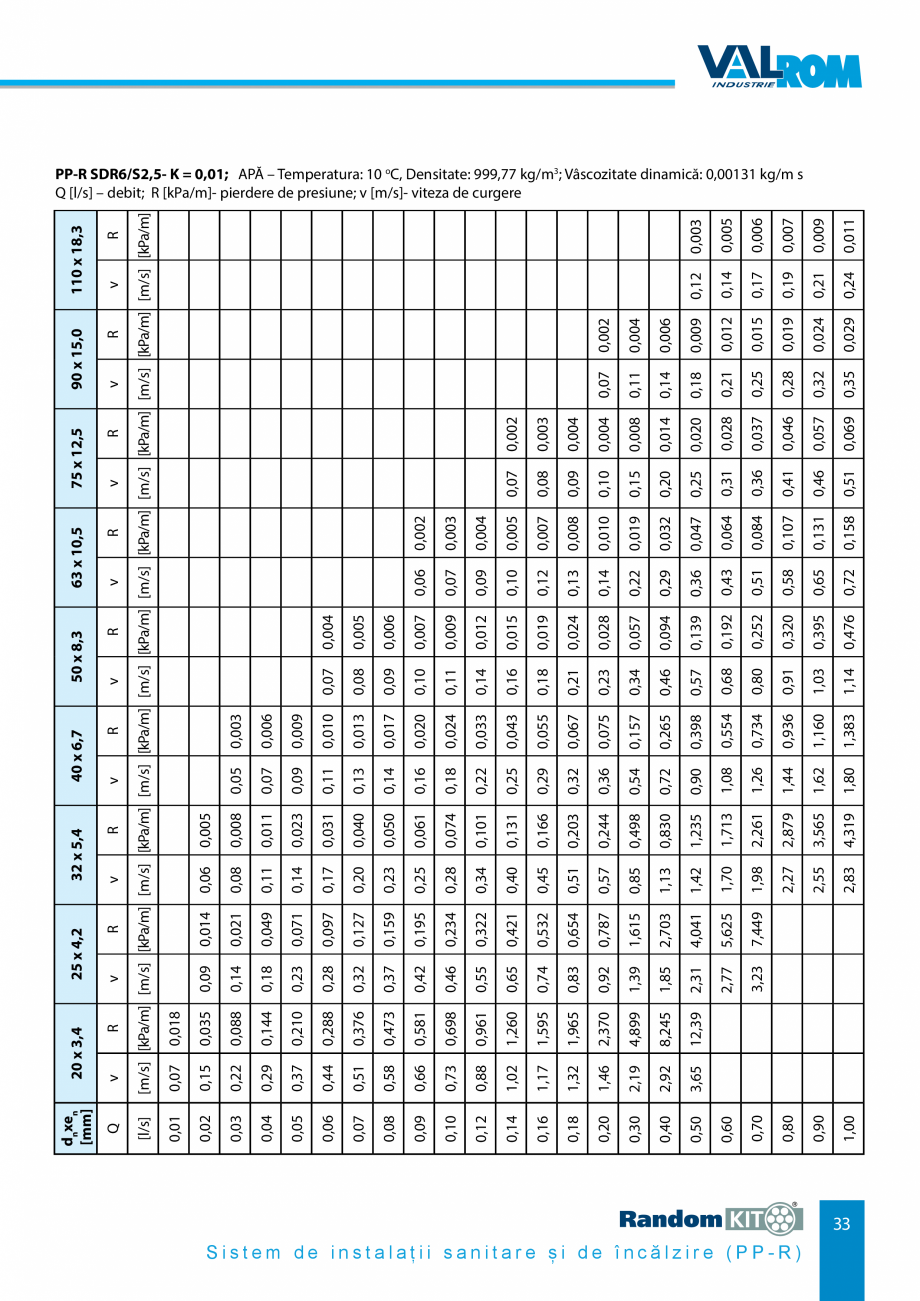

Pagina 33 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

de eliminare a deşeurilor şi a ambalajelor contaminate Se vor recicla. Tratarea ca şi gunoi menajer este descurajată. Prevederi Comunitare şi cele armonizate privind deşeurile Se va respecta legislaţia în vigoare. 20 Sistem de instalații sanitare și de încălzire (PP-R) ANEXA 1 : Rezistenţa chimică a PP-R faţă de diferite substanțe chimice Rezistenţa chimică a PP-R faţă de cca. 140 substanţe distincte în următoarele condiţii: • temperatura maximă de 20, 60 şi respectiv 100 0C • absenţa presiunii interioare şi a altor solicitări mecanice externe Definiţii, simboluri şi clasificări • rezistent: + PP nu este afectată sau efectul este minor şi greu de cuantificat; stabilă pe termen lung. • rezistenţă limitată: 0 mediul poate umfla PP sau poate induce modificări chimice limitate. Utilizarea este resticţionată în termeni de presiune şi temperatură iar scurtarea duratei de viaţă în exploatare trebuie luată în considerare • nerecom

Pagina 33-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana de...

Pagina 34 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

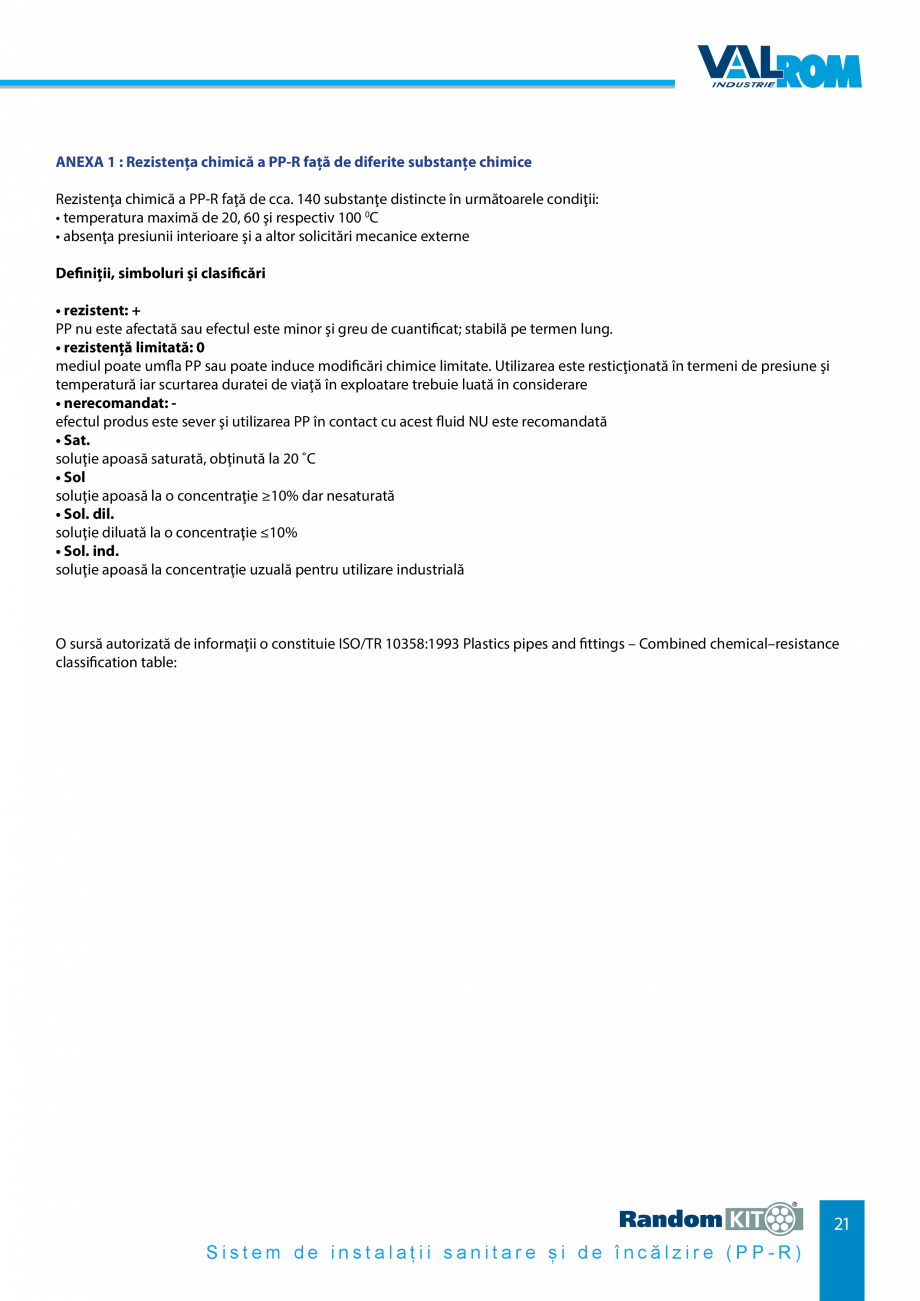

andat: efectul produs este sever şi utilizarea PP în contact cu acest fluid NU este recomandată • Sat. soluţie apoasă saturată, obţinută la 20 ˚C • Sol soluţie apoasă la o concentraţie ≥10% dar nesaturată • Sol. dil. soluţie diluată la o concentraţie ≤10% • Sol. ind. soluţie apoasă la concentraţie uzuală pentru utilizare industrială O sursă autorizată de informaţii o constituie ISO/TR 10358:1993 Plastics pipes and fittings – Combined chemical–resistance classification table: 21 Sistem de instalații sanitare și de încălzire (PP-R) Denumire A Acid azotic Acetat de butil Acetat de etil Acetat de metil Acetat de pentil Acetat de plumb Acetofenona Acetona Acid acetic Acid acetic Acid acetic Acid acetic Acid azotic Acid azotic Acid benzoic Acid boric Acid carbonic Acid citric Acid cloracetic Acid clorsulfonic Acid formic Acid fosforic Acid hidroxi-acetic Acid lactic Acid oleic Acid oxalic Acid sulfuric Acid sulfuric Acid sulfuric Acid tanic Aci

Pagina 34-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana...

Pagina 35 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

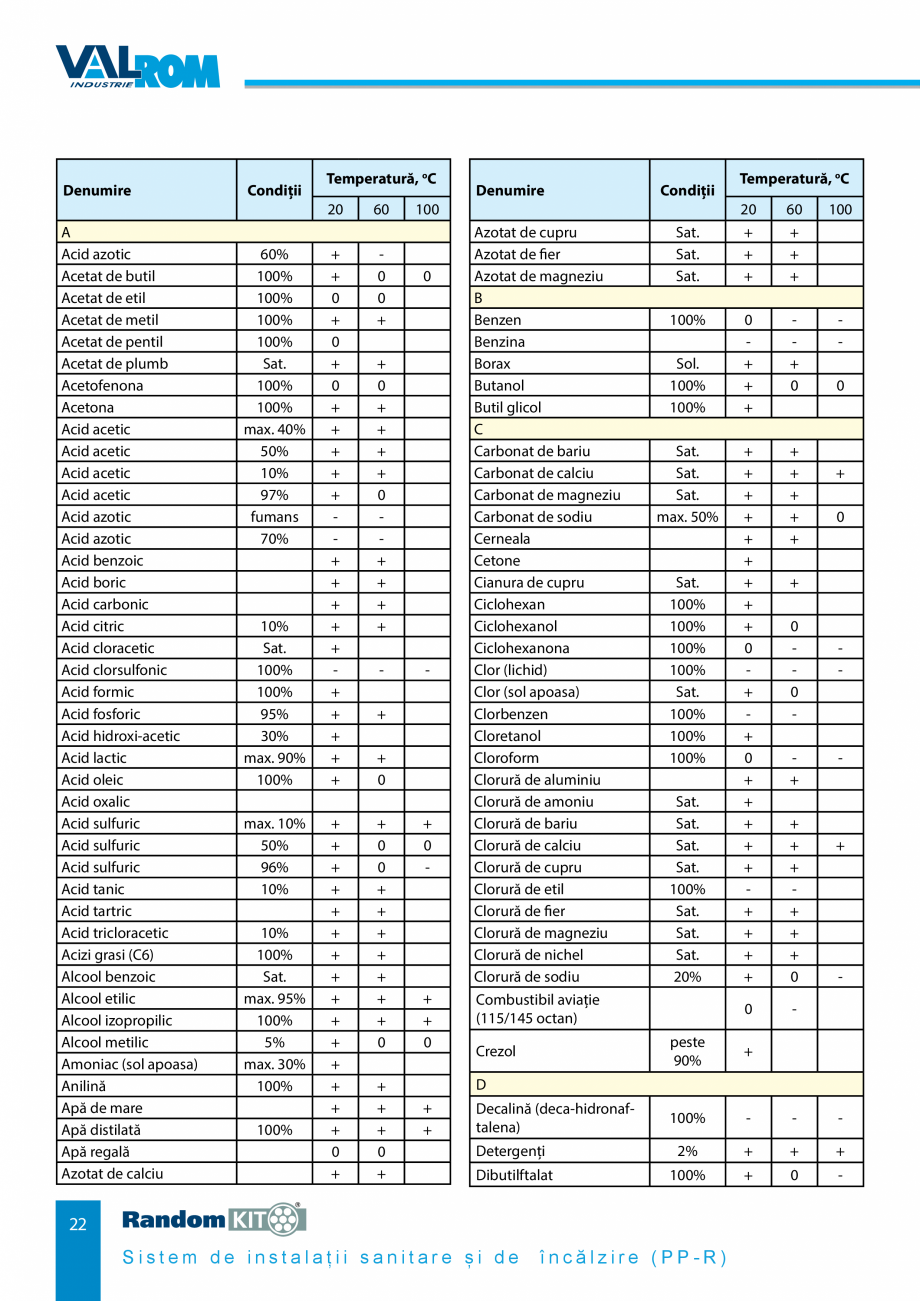

d tartric Acid tricloracetic Acizi grasi (C6) Alcool benzoic Alcool etilic Alcool izopropilic Alcool metilic Amoniac (sol apoasa) Anilină Apă de mare Apă distilată Apă regală Azotat de calciu Condiţii 60% 100% 100% 100% 100% Sat. 100% 100% max. 40% 50% 10% 97% fumans 70% 10% Sat. 100% 100% 95% 30% max. 90% 100% max. 10% 50% 96% 10% 10% 100% Sat. max. 95% 100% 5% max. 30% 100% 100% Temperatură, oC 20 60 + + 0 + 0 + 0 + + + + + + + + + + + + + + + 0 0 + + + + + + + + + + + + + + + + 0 + 0 - + + 0 + 0 0 + + + + + + + 0 + + + 0 + Condiţii 100 + 0 + + + + 0 + + + + - Denumire + 0 - + + 0 Azotat de cupru Azotat de fier Azotat de magneziu B Benzen Benzina Borax Butanol Butil glicol C Carbonat de bariu Carbonat de calciu Carbonat de magneziu Carbonat de sodiu Cerneala Cetone Cianura de cupru Ciclohexan Ciclohexanol Ciclohexanona Clor (lichid) Clor (sol apoasa) Clorbenzen Cloretanol Cloroform Clorură de aluminiu Clorură de amoniu Clorură de bariu Clorură de calciu

Pagina 35-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana d ...

Pagina 36 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

Clorură de cupru Clorură de etil Clorură de fier Clorură de magneziu Clorură de nichel Clorură de sodiu Combustibil aviație (115/145 octan) Sat. Sat. Sat. 100% Sol. 100% 100% Sat. Sat. Sat. max. 50% Sat. 100% 100% 100% 100% Sat. 100% 100% 100% Sat. Sat. Sat. Sat. 100% Sat. Sat. Sat. 20% Temperatură, oC 20 + + + 60 + + + 100 0 + + + + 0 - + + + + + + + + + 0 + + 0 + + + + + + + + + + + + + + 0 0 + 0 + 0 0 + + + + + + + 0 - - + - - peste 90% + 100% - - - Detergenți 2% + + + Dibutilftalat 100% + 0 - Crezol D + + Decalină (deca-hidronaftalena) 22 Sistem de instalații sanitare și de încălzire (PP-R) Denumire Condiţii Temperatură, oC 20 60 Denumire Condiţii 100 Dicloretilenă 100% + N di-etanol amina 100% + Naftalină di-etilen glicol 100% + + Nitrobenzen Diizooctil-ftalat 100% + + O Oxid de etilenă Temperatură, oC 20 60 100 + - - 100% + 0 100% 0 di-metil amina 100% + di-metil formamida 100%

Pagina 36-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana ...

Pagina 37 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

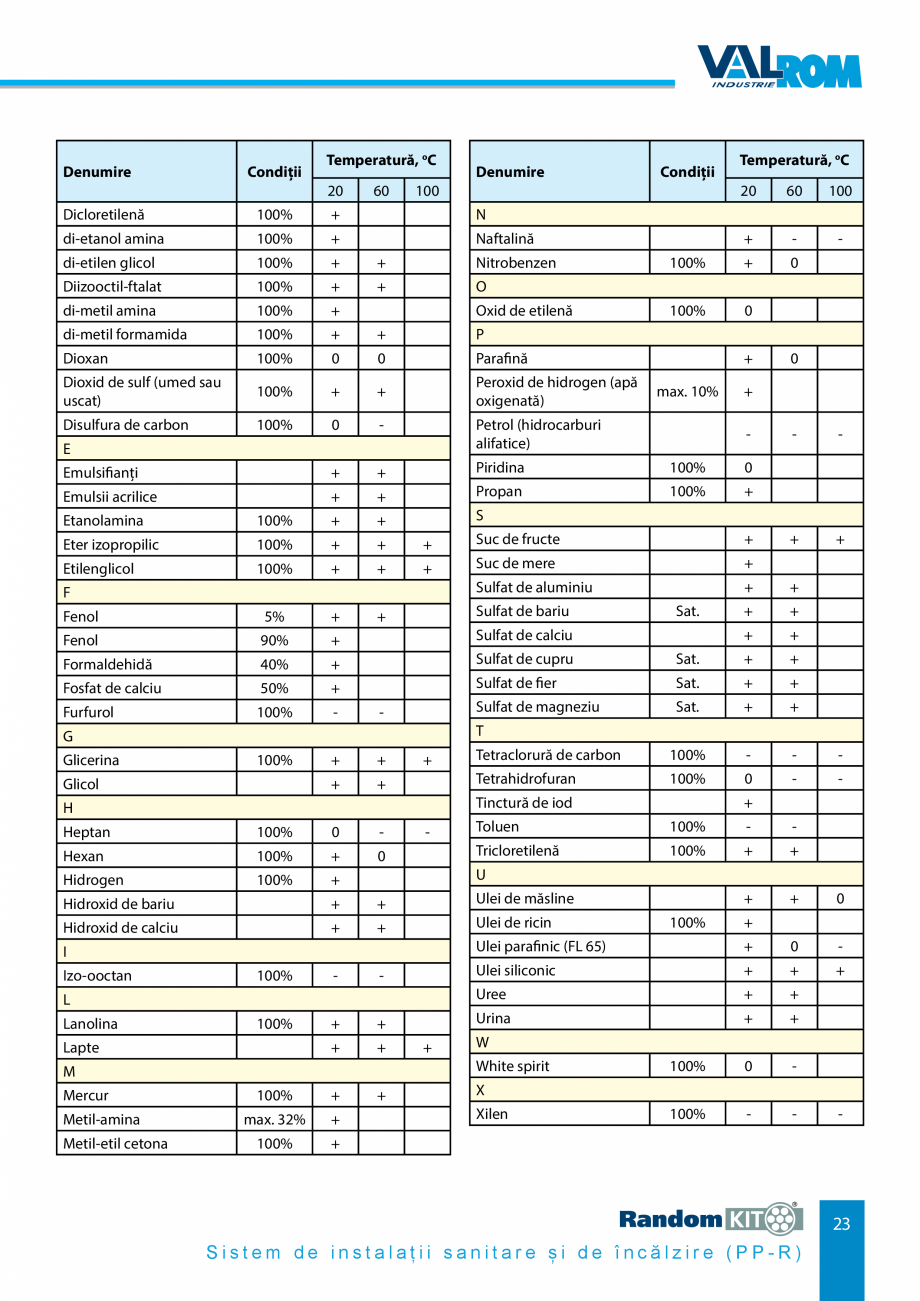

+ + P Dioxan 100% 0 0 Parafină Dioxid de sulf (umed sau uscat) 100% + + Peroxid de hidrogen (apă oxigenată) Disulfura de carbon 100% 0 - Petrol (hidrocarburi alifatice) Emulsifianți + + Piridina 100% 0 Emulsii acrilice + + Propan 100% + E 100% + + Eter izopropilic 100% + + + Etilenglicol 100% + + + Fenol 5% + + Fenol 90% + Formaldehidă 40% + Fosfat de calciu 50% + Furfurol 100% - - 100% + + + + F 100% 0 - Hexan 100% + 0 Hidrogen 100% + Hidroxid de bariu + + Hidroxid de calciu + + 100% - + 100% Metil-etil cetona + + Sulfat de aluminiu + + + + + + Sat. Sulfat de cupru Sat. + + Sulfat de fier Sat. + + Sulfat de magneziu Sat. + + Tetraclorură de carbon 100% - - - Tetrahidrofuran 100% 0 - - - + Toluen 100% - - Tricloretilenă 100% + + + + 0 U Ulei de măsline Ulei de ricin 100% + + 0 - - Ulei siliconic + + + Uree + + + + Urina + + +

Pagina 37-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana

...

Pagina 38 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

+ 100% 0 - 100% + + max. 32% + 100% - - 100% + M Metil-amina + + Ulei parafinic (FL 65) Lapte Mercur - Suc de mere Tinctură de iod L Lanolina - T I Izo-ooctan - Sulfat de calciu H Heptan + Suc de fructe Sulfat de bariu G Glicol max. 10% 0 S Etanolamina Glicerina + + W White spirit X Xilen - 23 Sistem de instalații sanitare și de încălzire (PP-R) Sistem de instalații sanitare și de 2,46 3,07 0,50 24 încălzire (PP-R) 2,75 3,14 3,54 0,70 0,80 0,90 1,00 2,36 1,96 1,57 0,60 8,087 5,393 1,18 7,933 6,395 5,013 3,790 2,727 1,827 1,094 2,40 2,10 1,90 1,70 1,40 1,20 0,90 0,70 0,50 2,781 2,298 1,857 1,460 1,108 0,800 0,538 0,324 0,159 1,51 1,36 1,21 1,06 0,91 0,76 0,61 0,45 0,30 0,27 0,976 0,790 0,625 0,478 0,351 0,244 0,163 0,097 0,055 0,046 0,97 0,87 0,78 0,68 0,58 0,49 0,39 0,29 0,19 0,17 0,16 0,323 0,268 0,217 0,172 0,131 0,095 0,064 0,039 0,019 0,016 0,01

Pagina 38-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana +
...

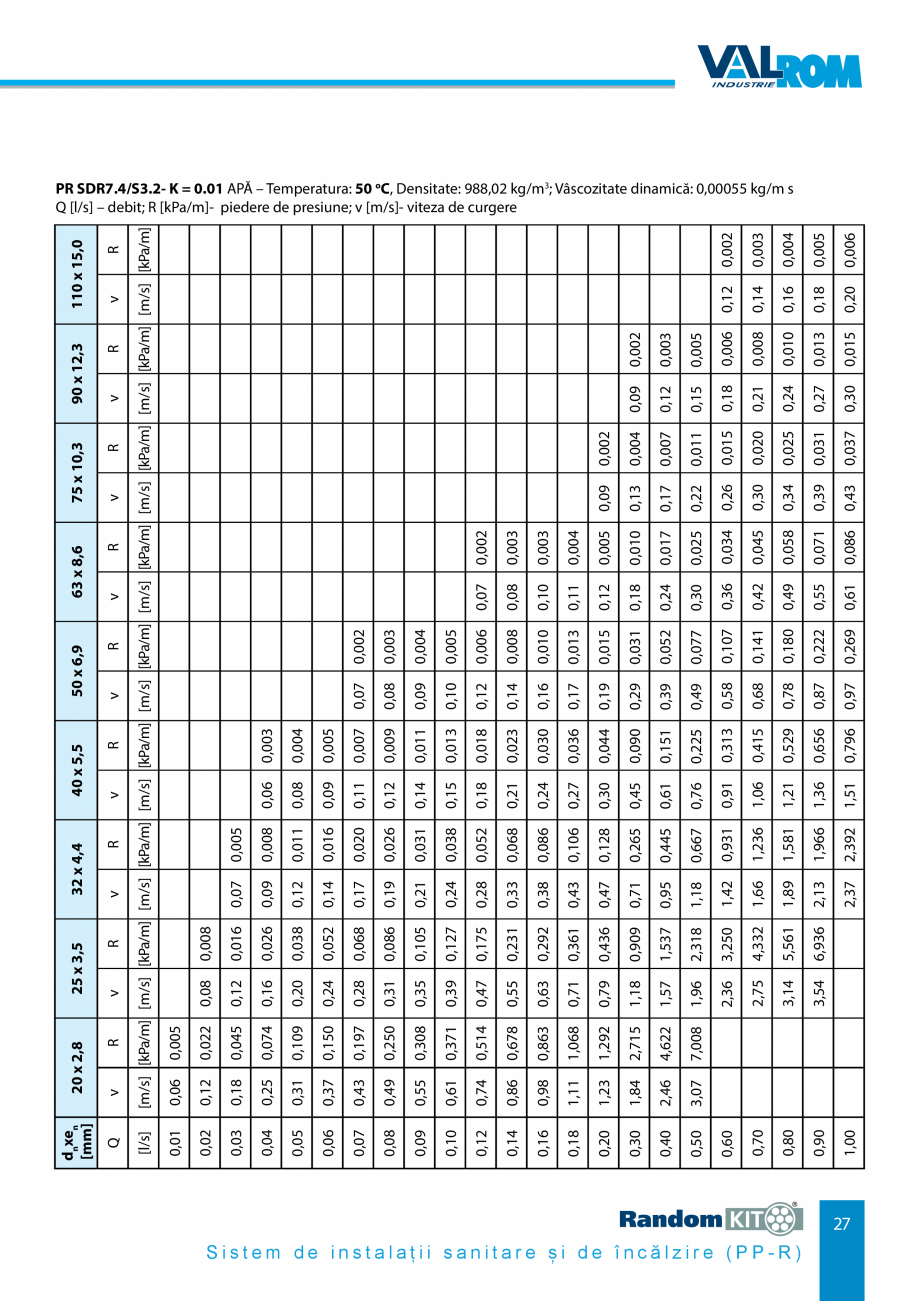

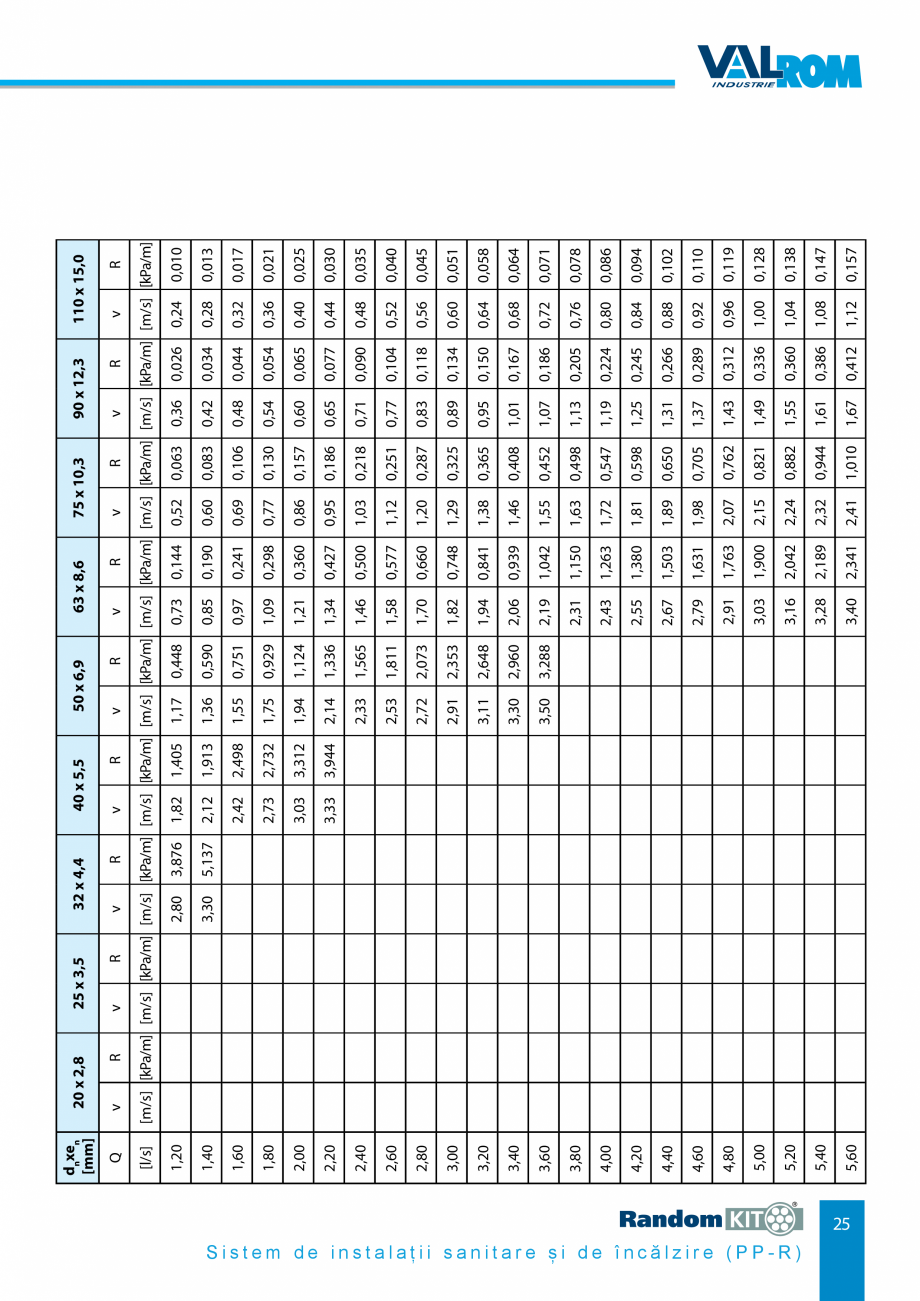

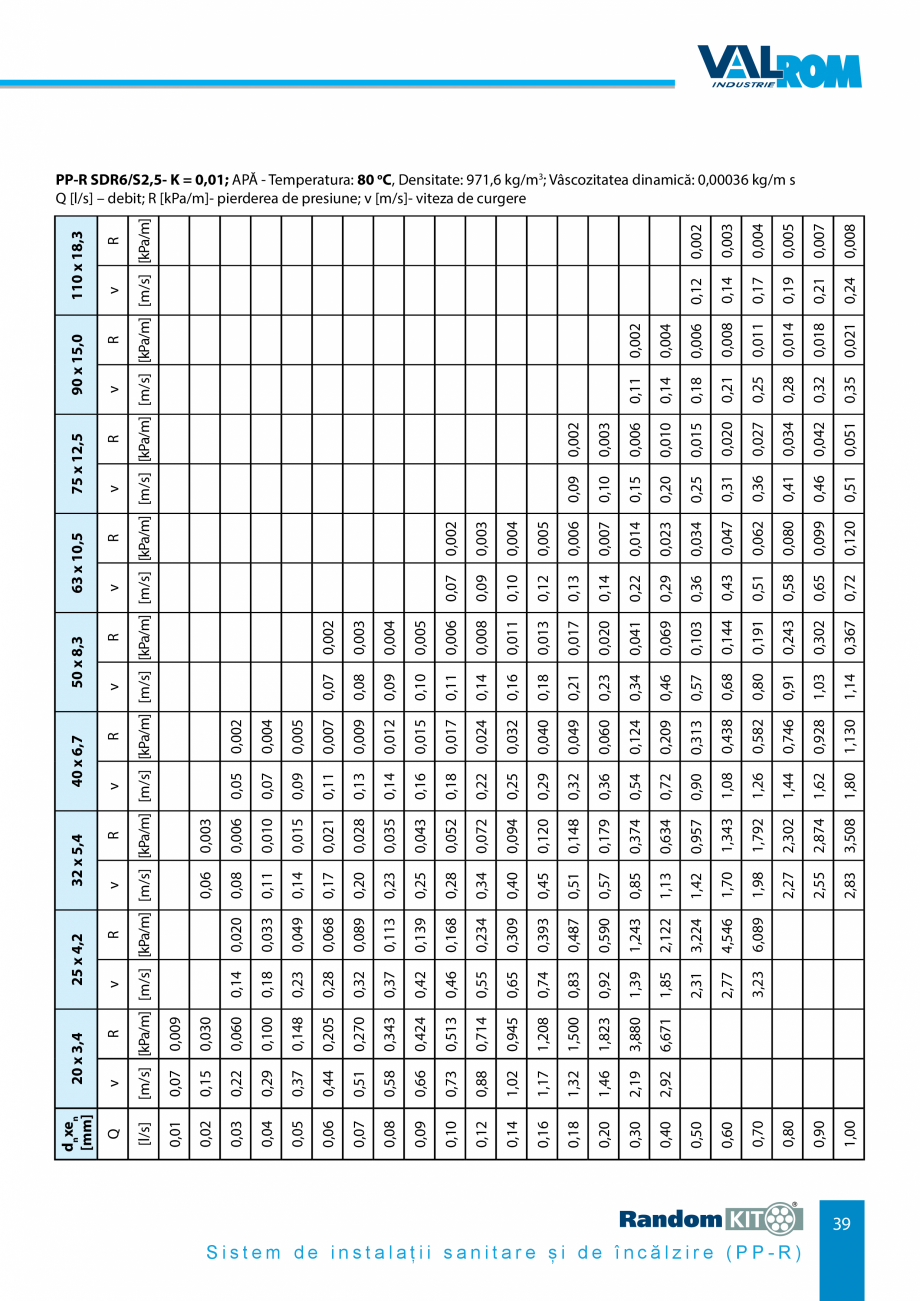

Pagina 39 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

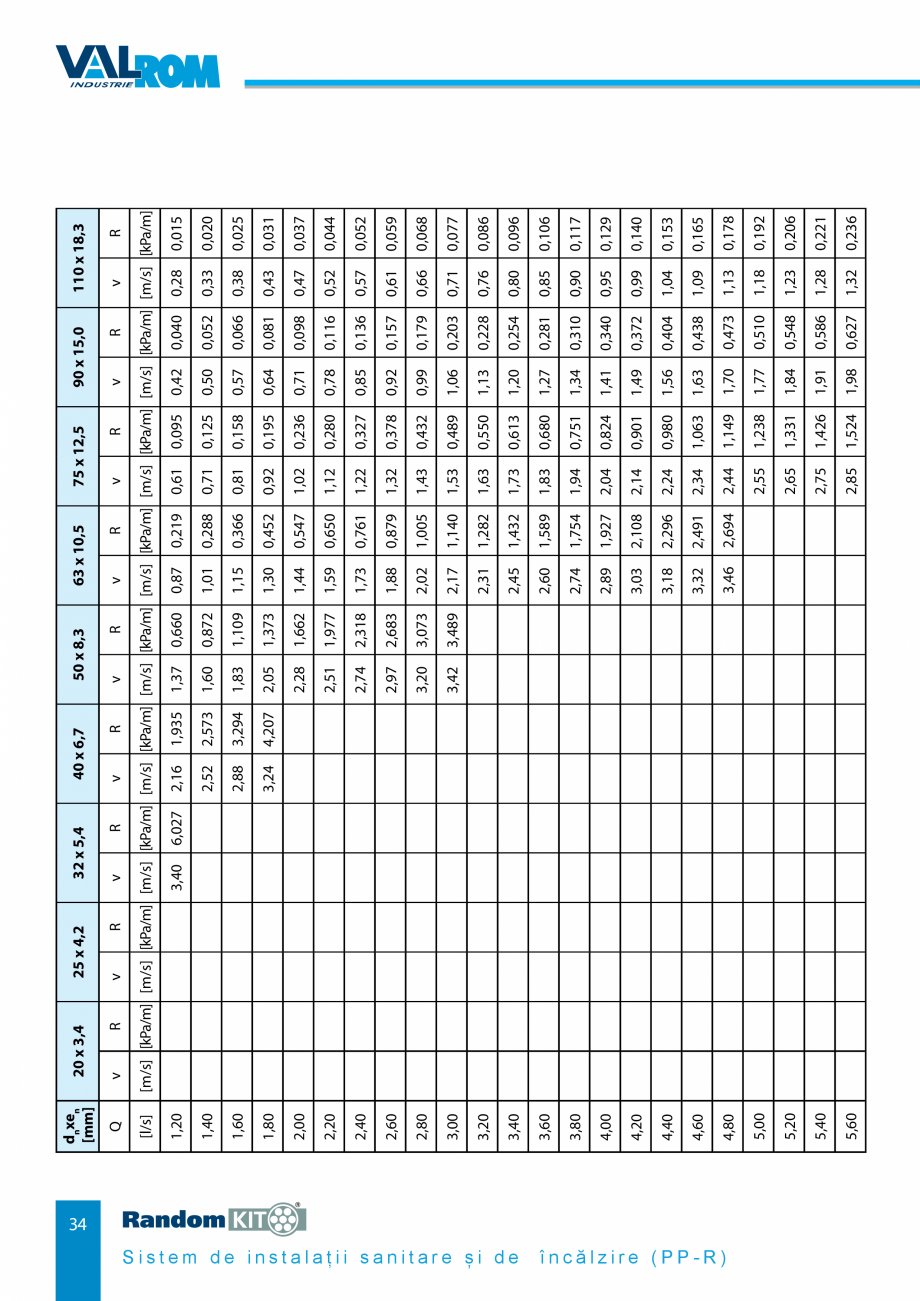

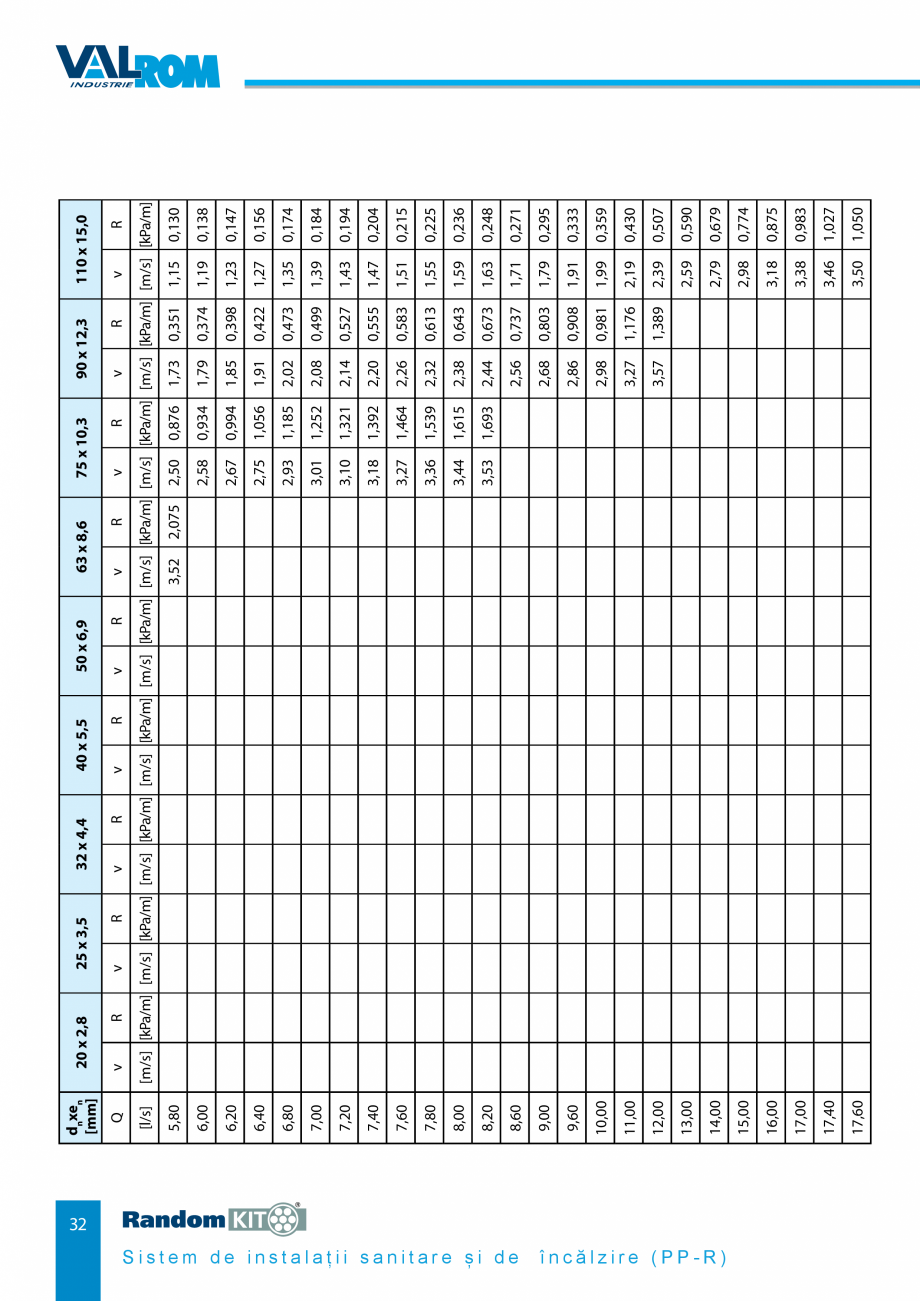

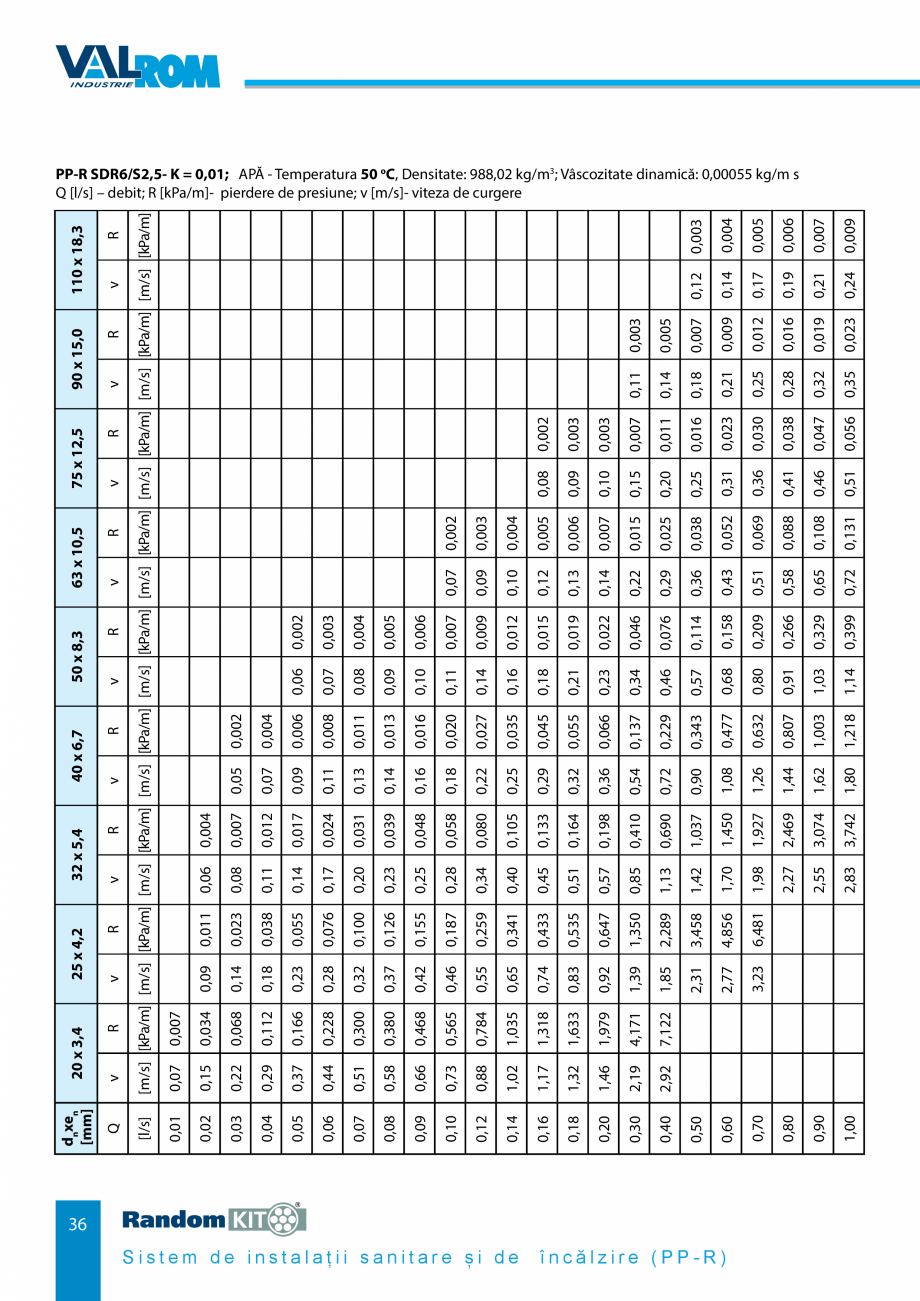

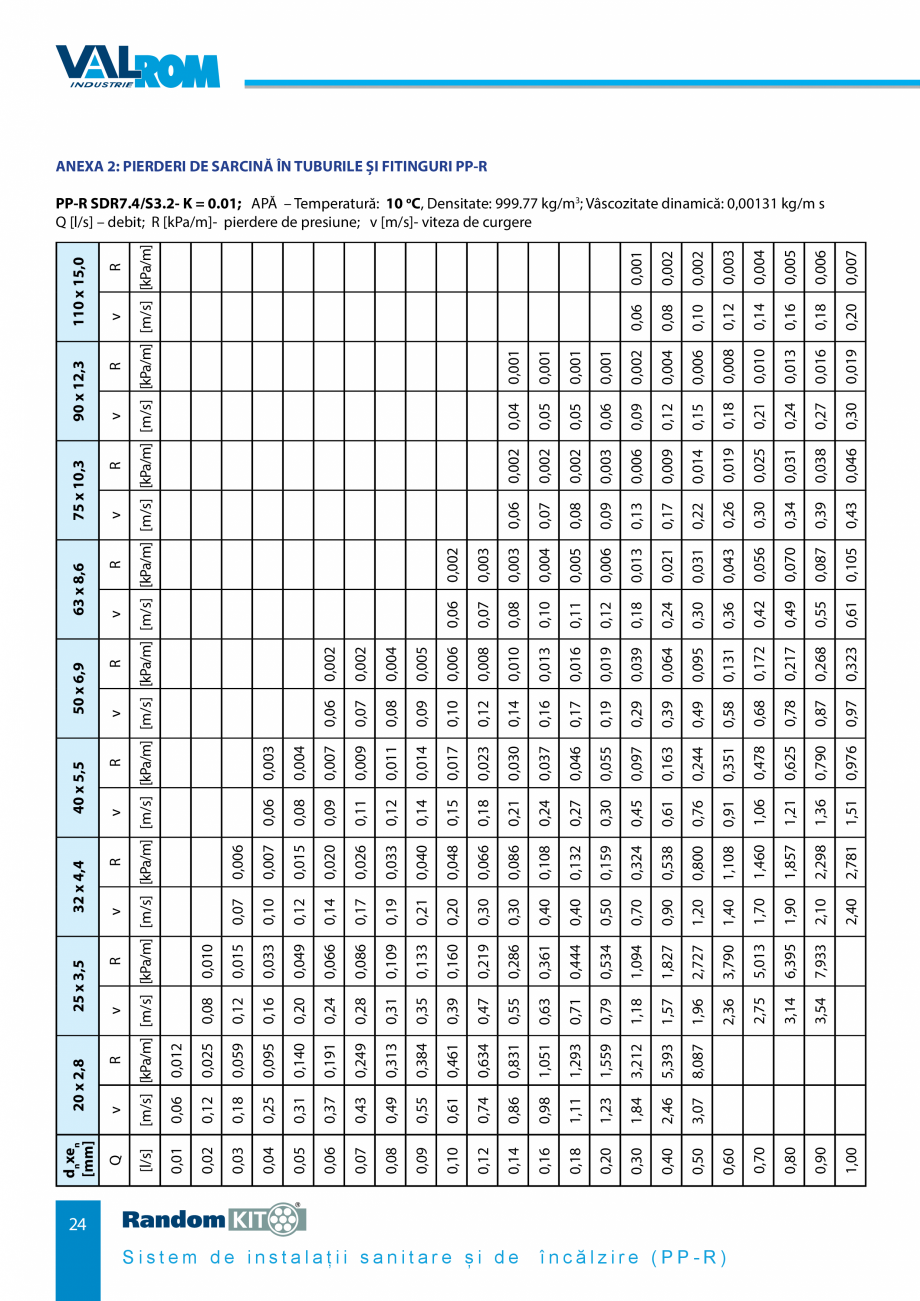

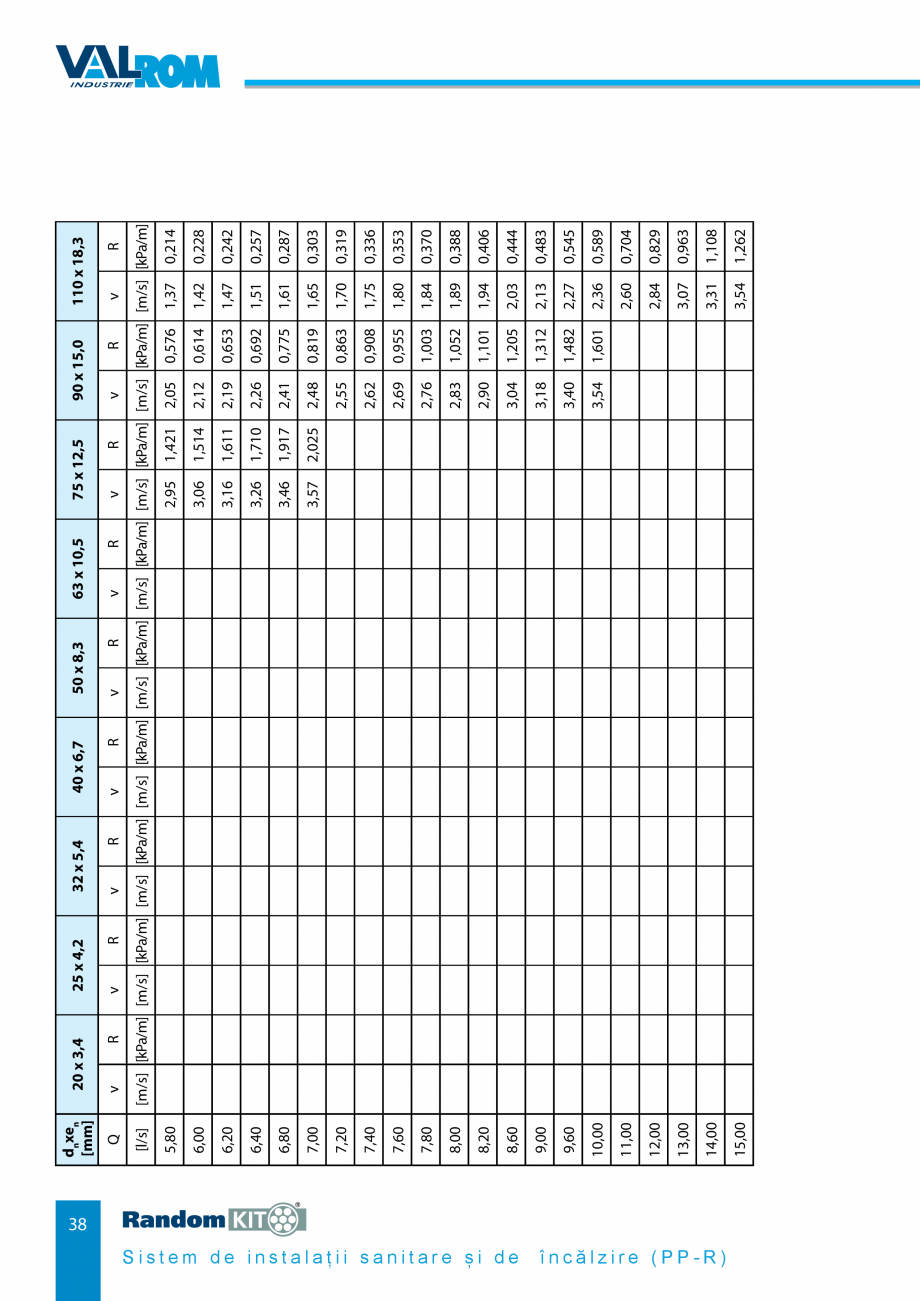

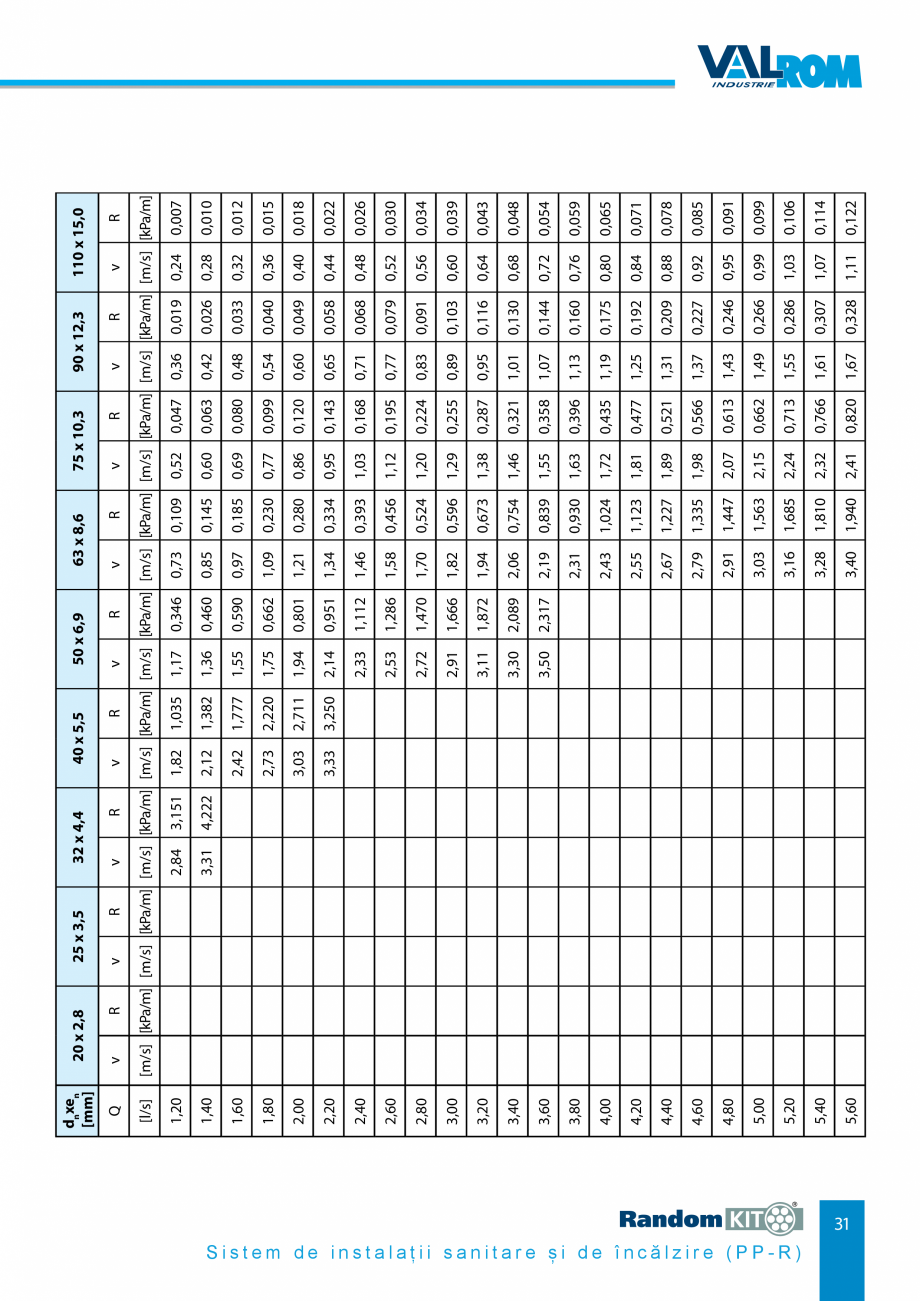

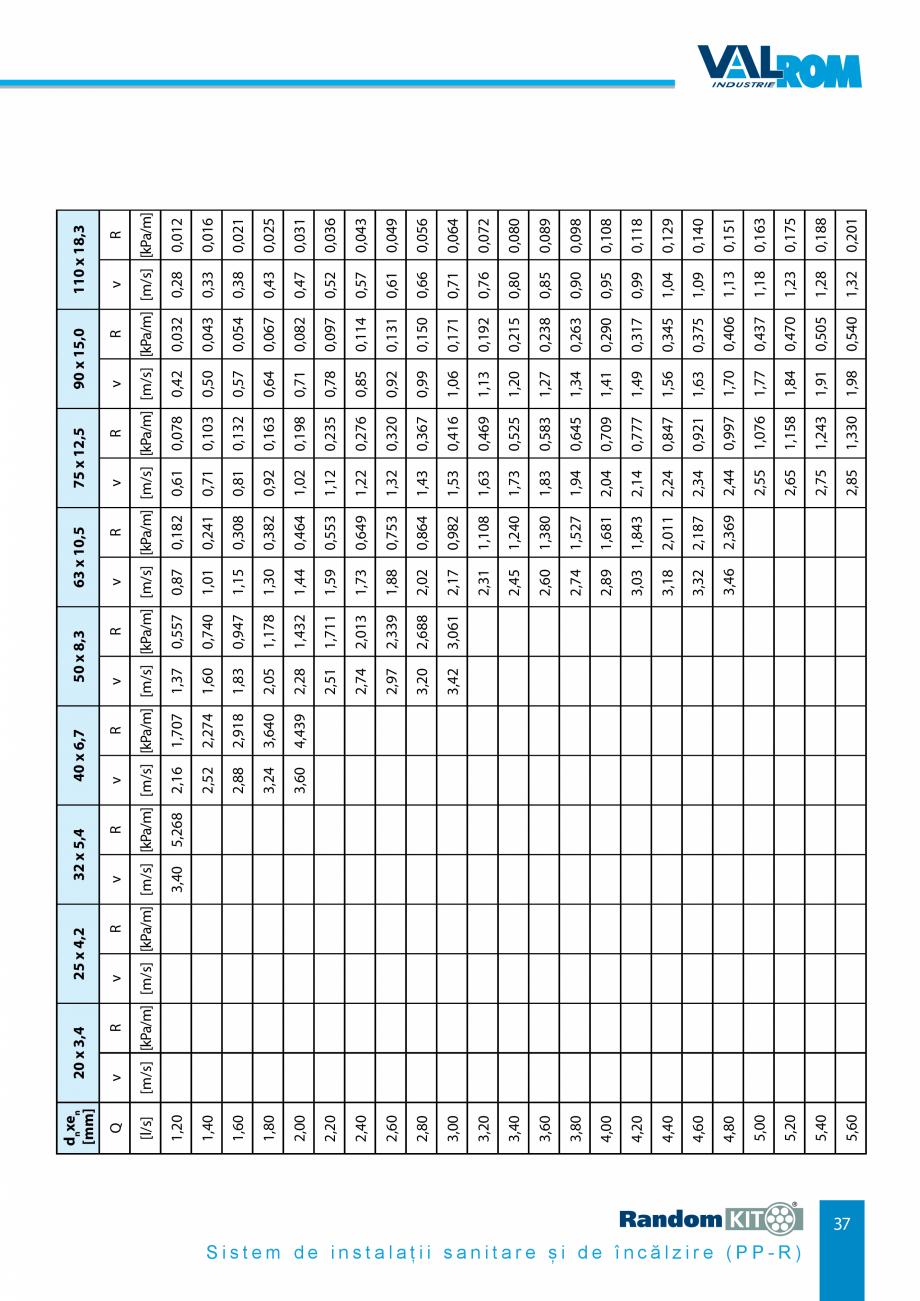

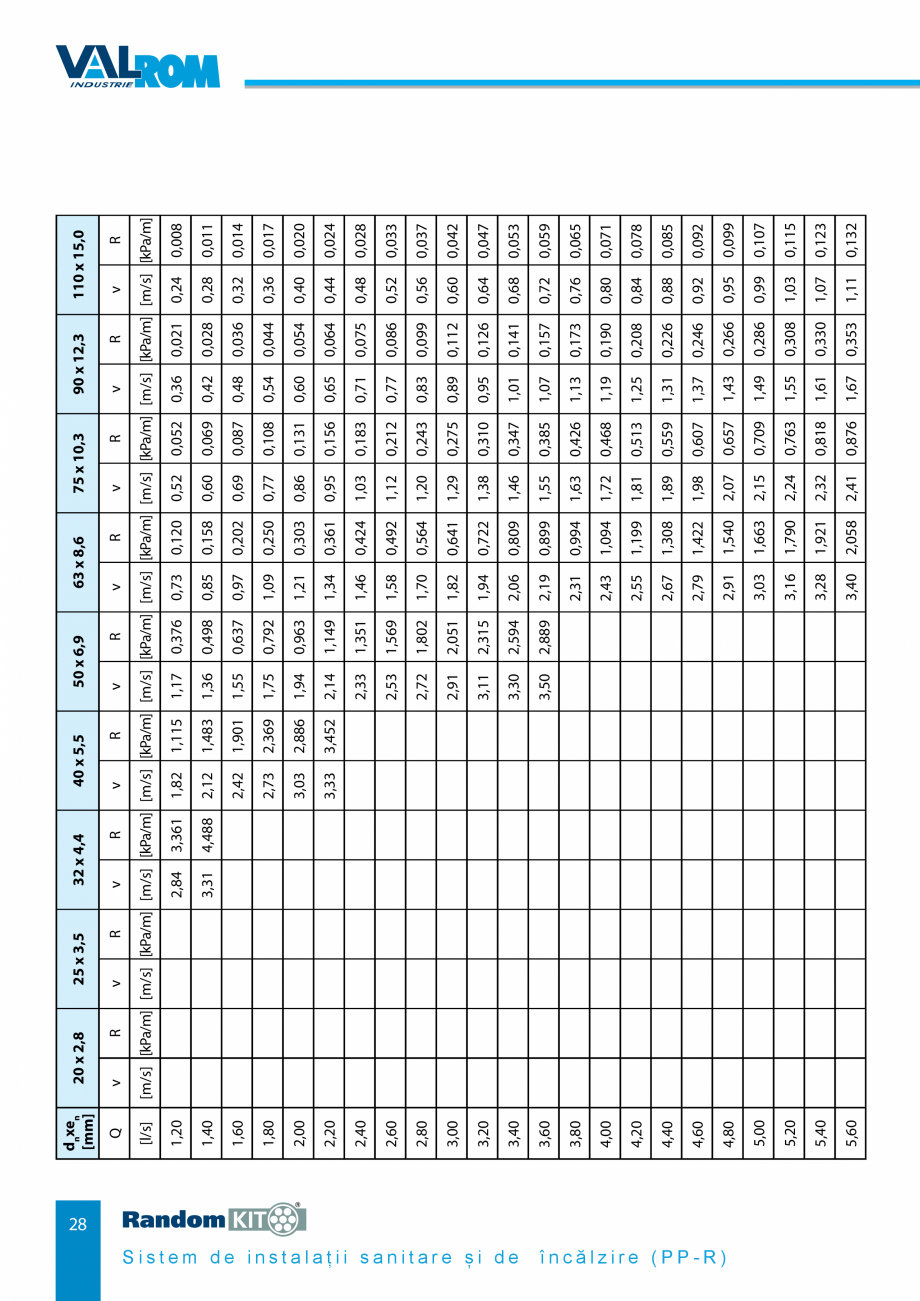

3 0,61 0,55 0,49 0,42 0,36 0,30 0,24 0,18 0,12 0,11 0,10 0,08 0,105 0,087 0,070 0,056 0,043 0,031 0,021 0,013 0,006 0,005 0,004 0,003 0,43 0,39 0,34 0,30 0,26 0,22 0,17 0,13 0,09 0,08 0,07 0,046 0,038 0,031 0,025 0,019 0,014 0,009 0,006 0,003 0,002 0,002 0,30 0,27 0,24 0,21 0,18 0,15 0,12 0,09 0,06 0,05 0,05 0,019 0,016 0,013 0,010 0,008 0,006 0,004 0,002 0,001 0,001 0,001 0,20 0,18 0,16 0,14 0,12 0,10 0,08 0,007 0,006 0,005 0,004 0,003 0,002 0,002 0,001 0,40 3,212 0,534 0,132 0,037 0,010 0,003 0,06 1,84 0,79 0,40 0,24 0,14 0,07 0,001 0,30 1,559 0,444 0,108 0,030 0,008 0,04 1,23 0,71 0,40 0,21 0,12 0,002 0,20 1,293 0,361 0,086 0,023 0,006 0,06 1,11 0,63 0,30 0,18 0,10 0,002 0,18 1,051 0,286 0,066 0,017 0,005 0,06 0,98 0,55 0,30 0,15 0,09 0,004 0,002 0,002 0,16 0,831 0,219 0,048 0,014 0,08 0,07 0,06 0,86 0,47 0,20 0,14 0,011 0,009 0,007

Pagina 39-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana 3
...

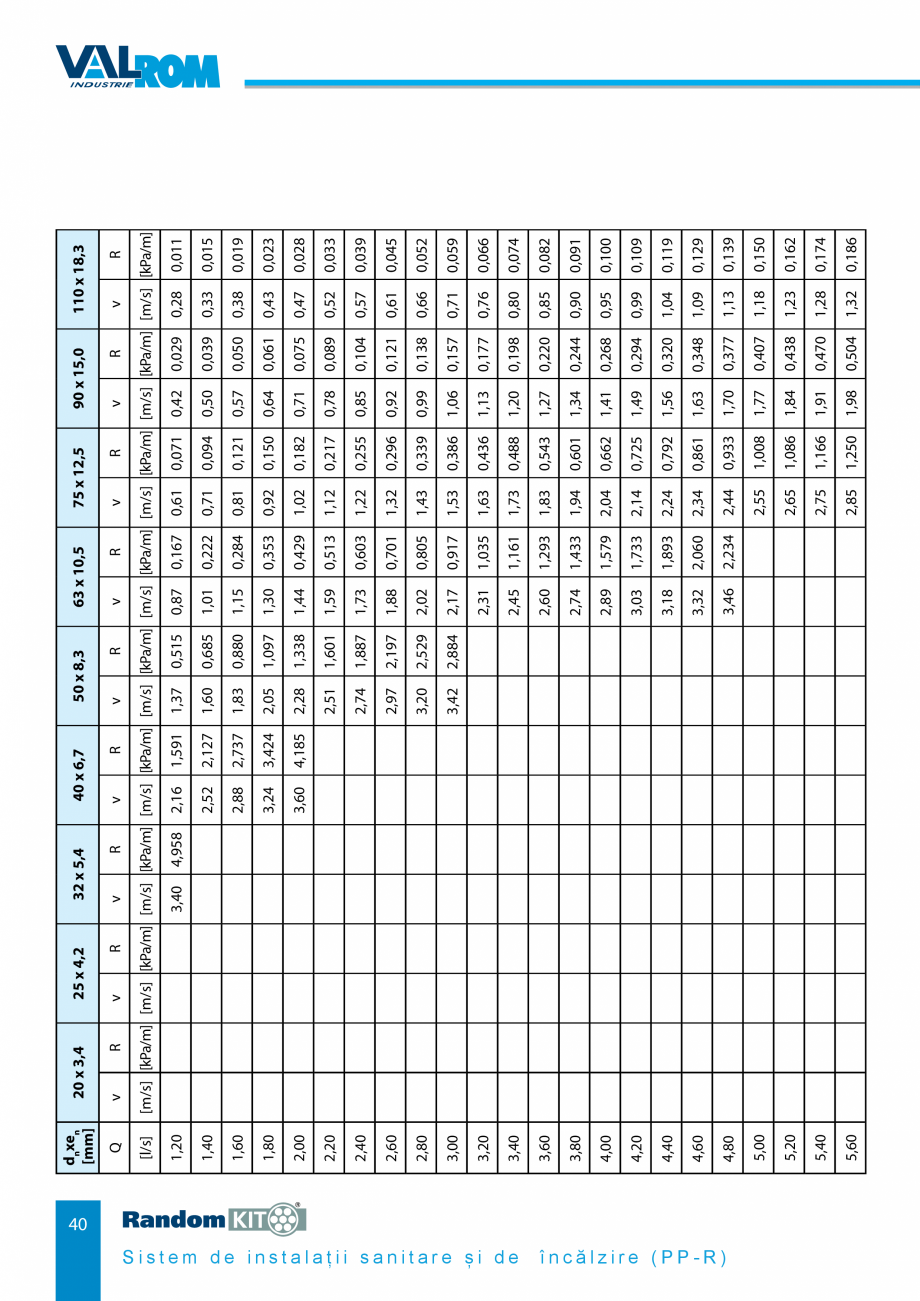

Pagina 40 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

0,004 0,003 0,14 0,634 0,160 0,040 0,12 0,11 0,09 0,08 0,06 0,74 0,39 0,21 0,033 0,026 0,020 0,015 0,007 0,006 0,12 0,461 0,133 0,19 0,17 0,14 0,12 0,10 0,07 0,61 0,35 0,109 0,086 0,066 0,049 0,033 0,015 0,010 0,10 0,384 0,31 0,28 0,24 0,20 0,16 0,12 0,08 0,55 0,313 0,249 0,191 0,140 0,095 0,059 0,025 0,012 0,09 R 0,49 v 0,08 R 0,43 v 0,07 R 0,37 v 0,06 R 0,31 v 0,05 R 0,25 v 110 x 15,0 0,04 R 90 x 12,3 0,18 v 75 x 10,3 0,03 R 63 x 8,6 0,12 v 50 x 6,9 0,02 R 40 x 5,5 0,06 v 32 x 4,4 0,01 R 25 x 3,5 [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] v 20 x 2,8 [l/s] Q dnxen [mm] ANEXA 2: PIERDERI DE SARCINĂ ÎN TUBURILE ȘI FITINGURI PP-R PP-R SDR7.4/S3.2- K = 0.01; APĂ – Temperatură: 10 oC, Densitate: 999.77 kg/m3; Vâscozitate dinamică: 0,00131 kg/m s Q [l/s] – debit; R [kPa/m]- pierdere de presiun

Pagina 40-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana

...

Pagina 41 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

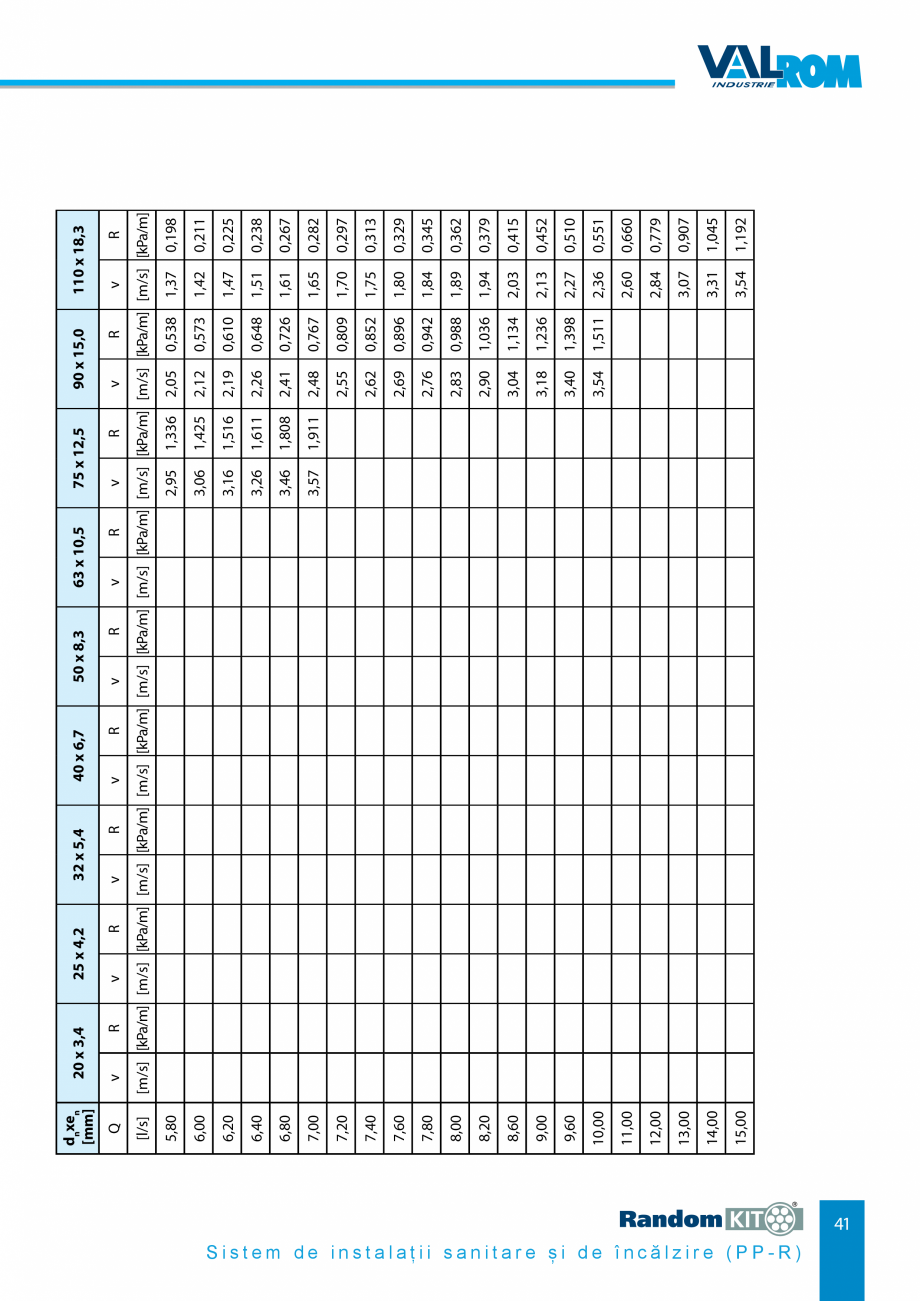

e; v [m/s]- viteza de curgere 25 Sistem de instalații sanitare și de încălzire (PP-R) R v R 25 x 3,5 v R 32 x 4,4 v R 40 x 5,5 v R 50 x 6,9 v 2,79 2,91 3,03 3,16 3,28 4,60 4,80 5,00 5,20 5,40 3,40 2,67 4,40 2,19 2,55 3,288 2,06 4,20 3,50 3,60 2,960 1,94 2,43 3,30 3,40 2,648 1,82 4,00 3,11 3,20 2,353 1,70 1,58 1,46 1,34 1,21 1,09 0,97 0,85 0,73 2,31 2,91 3,00 2,073 1,811 1,565 1,336 1,124 0,929 0,751 0,590 0,448 3,80 2,72 2,80 2,14 2,53 3,944 1,94 2,60 3,33 2,20 3,312 1,75 1,55 1,36 1,17 2,33 3,03 2,00 2,732 2,498 1,913 1,405 2,40 2,73 2,12 1,80 5,137 1,82 2,42 3,30 1,40 3,876 1,60 2,80 5,60 R 63 x 8,6 v R 75 x 10,3 v R 90 x 12,3 v R 110 x 15,0 2,341 2,189 2,042 1,900 1,763 1,631 1,503 1,380 1,263 1,150 1,042 0,939 0,841 0,748 0,660 0,577 0,500 0,427 0,360 0,298 0,241 0,190 0,144 2,41 2,32 2,24 2,15 2,07 1,98 1,89 1,81 1,72 1,63 1,55 1,46 1,38

Pagina 41-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana e;...

Pagina 42 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

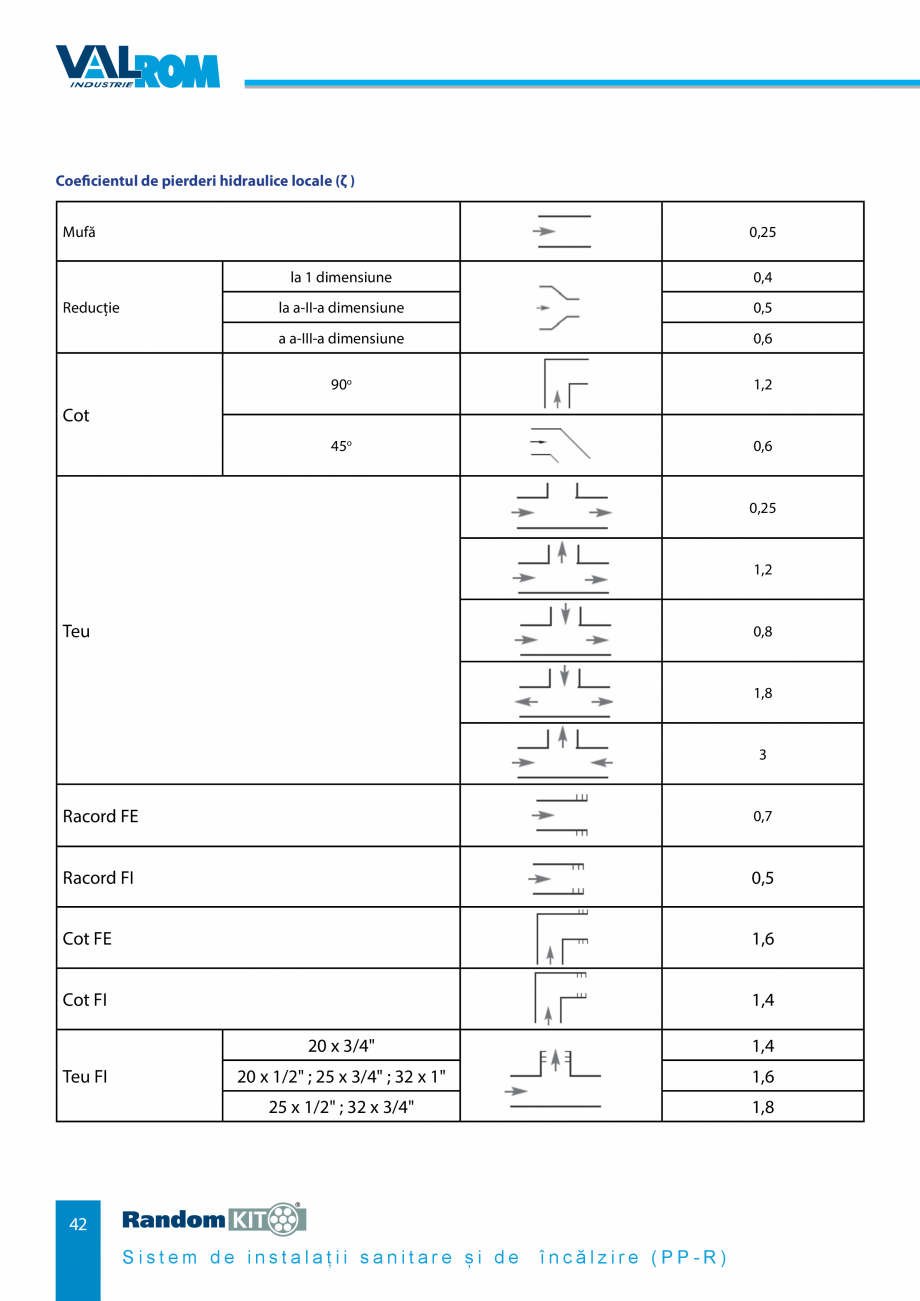

1,29 1,20 1,12 1,03 0,95 0,86 0,77 0,69 0,60 0,52 1,010 0,944 0,882 0,821 0,762 0,705 0,650 0,598 0,547 0,498 0,452 0,408 0,365 0,325 0,287 0,251 0,218 0,186 0,157 0,130 0,106 0,083 0,063 1,67 1,61 1,55 1,49 1,43 1,37 1,31 1,25 1,19 1,13 1,07 1,01 0,95 0,89 0,83 0,77 0,71 0,65 0,60 0,54 0,48 0,42 0,36 0,412 0,386 0,360 0,336 0,312 0,289 0,266 0,245 0,224 0,205 0,186 0,167 0,150 0,134 0,118 0,104 0,090 0,077 0,065 0,054 0,044 0,034 0,026 1,12 1,08 1,04 1,00 0,96 0,92 0,88 0,84 0,80 0,76 0,72 0,68 0,64 0,60 0,56 0,52 0,48 0,44 0,40 0,36 0,32 0,28 0,24 0,157 0,147 0,138 0,128 0,119 0,110 0,102 0,094 0,086 0,078 0,071 0,064 0,058 0,051 0,045 0,040 0,035 0,030 0,025 0,021 0,017 0,013 0,010 [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] v 20 x 2,8 1,20 [l/s] Q dnxen [mm] 26 Sistem d

Pagina 42-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana 1,...

Pagina 43 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

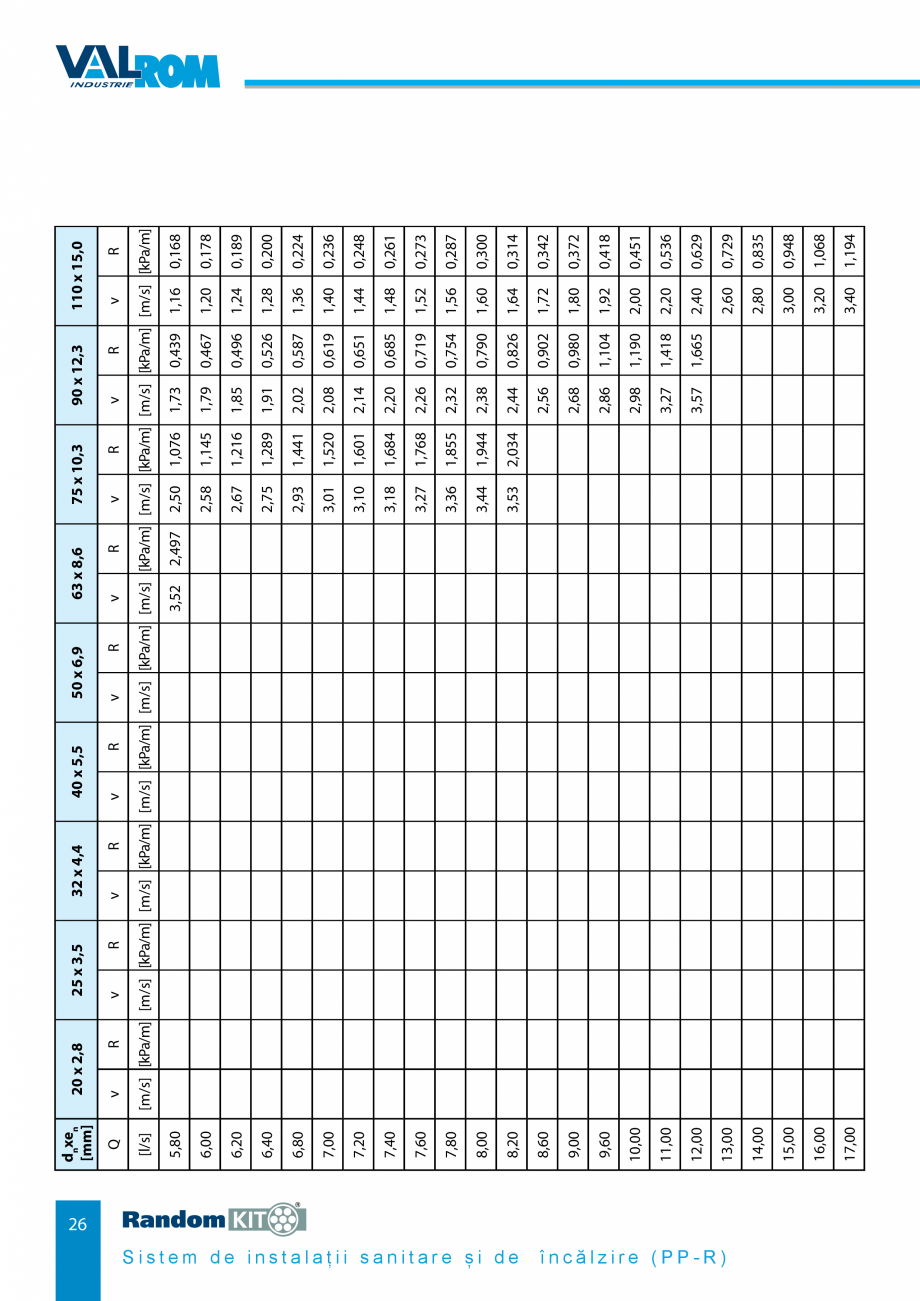

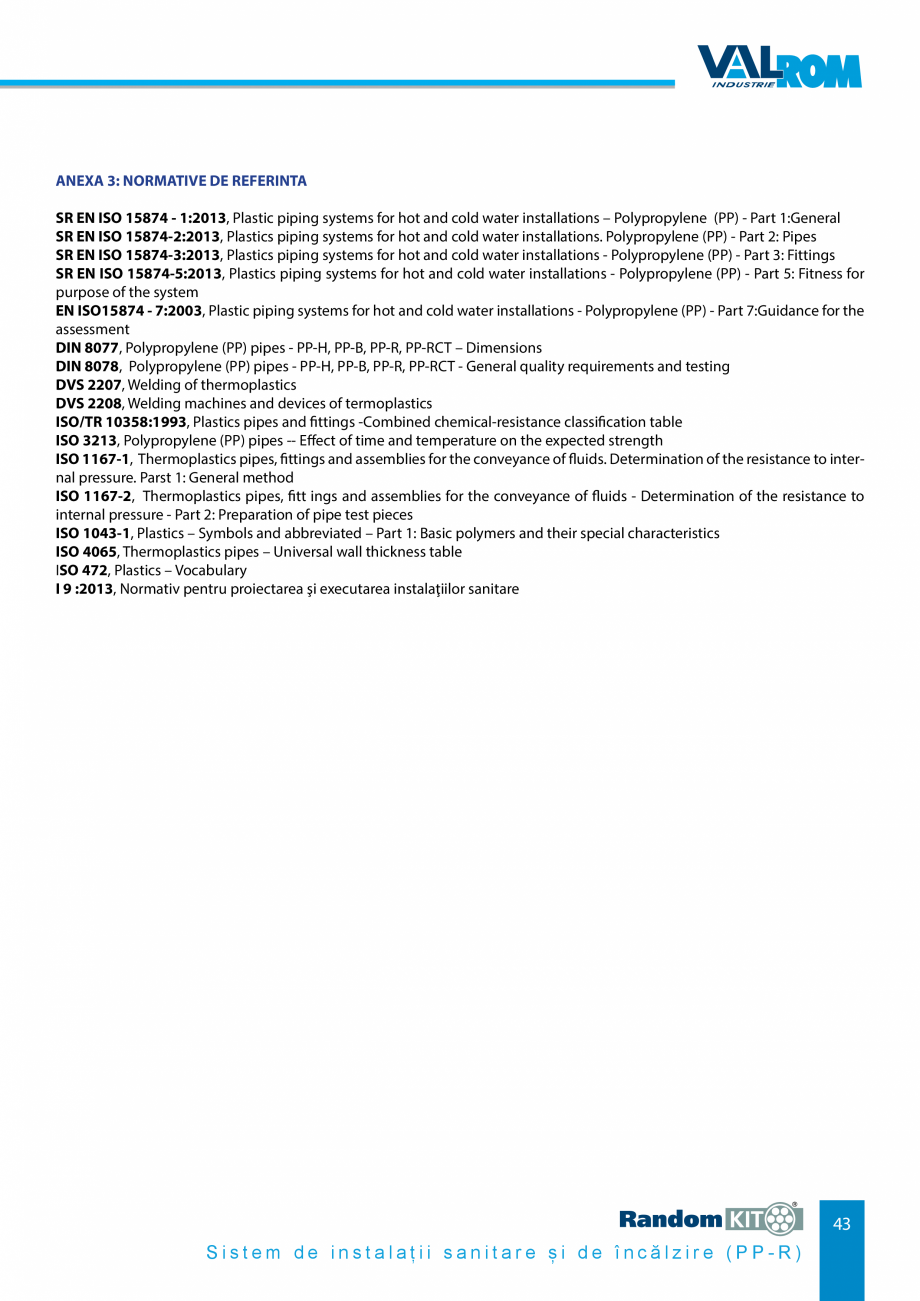

e instalații sanitare și de încălzire (PP-R) R v R 25 x 3,5 v R 32 x 4,4 v R 40 x 5,5 v R 50 x 6,9 v R 63 x 8,6 v R 75 x 10,3 v R 90 x 12,3 v R 110 x 15,0 2,80 3,00 3,20 3,40 14,00 15,00 16,00 17,00 2,40 2,20 2,00 1,92 1,80 1,72 1,64 1,60 1,56 1,52 1,48 1,44 1,40 1,36 1,28 1,24 1,20 1,16 2,60 1,665 1,418 1,190 1,104 0,980 0,902 0,826 0,790 0,754 0,719 0,685 0,651 0,619 0,587 0,526 0,496 0,467 0,439 13,00 3,57 2,44 12,00 2,034 2,38 3,27 3,53 8,20 1,944 2,32 11,00 3,44 8,00 1,855 2,26 2,98 3,36 7,80 1,768 2,20 10,00 3,27 7,60 1,684 2,14 2,86 3,18 7,40 1,601 2,08 9,60 3,10 7,20 1,520 2,02 2,68 3,01 7,00 1,441 1,91 9,00 2,93 6,80 1,289 1,85 1,79 1,73 2,56 2,75 6,40 1,216 1,145 1,076 8,60 2,67 2,50 6,20 2,497 2,58 3,52 1,194 1,068 0,948 0,835 0,729 0,629 0,536 0,451 0,418 0,372 0,342 0,314 0,300 0,287 0,273 0,261 0,248 0,236 0,224 0,200 0,189 0,1

Pagina 43-Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa tehnica Romana e ...

Pagina 44 - Carte_tehnica - Sistem de instalații sanitare și de încălzire VALROM Fisa...

78 0,168 [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] [m/s] [kPa/m] v 20 x 2,8 6,00 5,80 [l/s] Q dnxen [mm] Sistem de instalații sanitare și de încălzire (PP-R) 2,75 3,14 3,54 0,70 0,80 0,90 1,00 2,36 1,96 0,60 7,008 1,57 6,936 5,561 4,332 3,250 2,318 1,537 2,37 2,13 1,89 1,66 1,42 1,18 0,95 0,71 2,392 1,966 1,581 1,236 0,931 0,667 0,445 0,265 0,128 1,51 1,36 1,21 1,06 0,91 0,76 0,61 0,45 0,30 0,27 0,796 0,656 0,529 0,415 0,313 0,225 0,151 0,090 0,044 0,036 0,97 0,87 0,78 0,68 0,58 0,49 0,39 0,29 0,19 0,17 0,16 0,269 0,222 0,180 0,141 0,107 0,077 0,052 0,031 0,015 0,013 0,010 0,61 0,55 0,49 0,42 0,36 0,30 0,24 0,18 0,12 0,11 0,10 0,08 0,086 0,071 0,058 0,045 0,034 0,025 0,017 0,010 0,005 0,004 0,003 0,003 0,43 0,39 0,34 0,30 0,26 0,22 0,17 0,13 0,037 0,031 0,025 0,020 0,015 0,011 0,007 0,00
