Corp antiexploziv pentru iluminat ELBA-COM AV 02 C
Nr. 708/ 27.09.2018, Ediția Nr. 10, 1/5

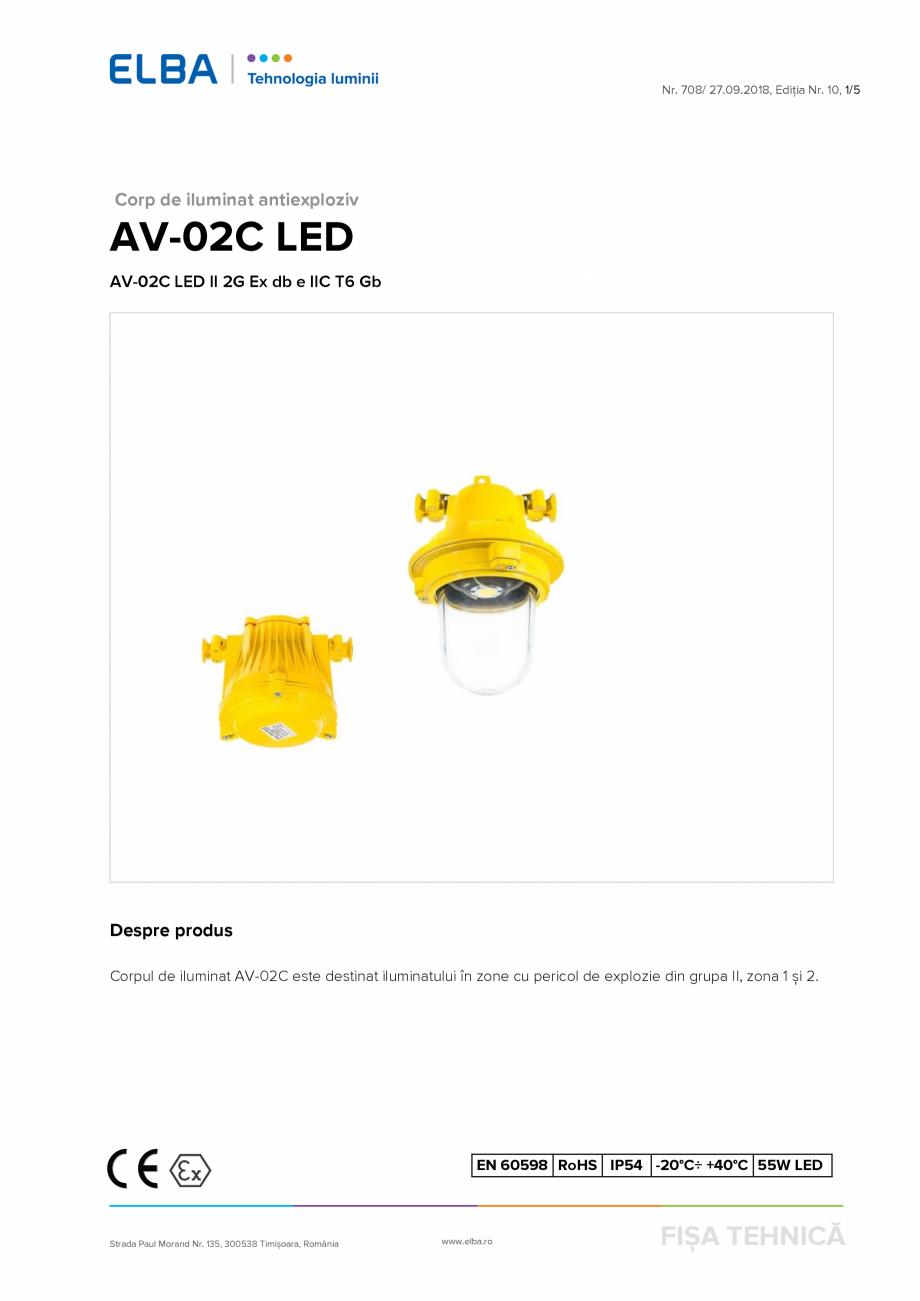

Corp de iluminat antiexploziv
AV-02C LED
AV-02C LED II 2G Ex db e IIC T6 Gb
Despre produs
Corpul de iluminat AV-02C este destinat iluminatului în zone cu pericol de explozie din grupa II, zona 1 și 2.
EN 60598 RoHS IP54 -20°C÷ +40°C 55W LED
Strada Paul Morand Nr. 135, 300538 Timișoara, România
www.elba.ro
FIȘA TEHNICĂ
Nr. 708/ 27.09.2018, Ediția Nr. 10, 2/5
Domeniu de utilizare
Iluminat în zone cu pericol de explozie din grupa II, zona 1 și 2.
Surse de lumină utilizate
Modul LED tip COB, CRI≥70, alb-rece 5000K, durata de viaţă L70B50 de aproximativ 35.000 ore la
Ta=25ºC
Sistemul cu modul LED inclus în produs este echivalent cu lămpile cu mercur HME 125W.
Strada Paul Morand Nr. 135, 300538 Timișoara, România
www.elba.ro
FIȘA TEHNICĂ
Nr. 708/ 27.09.2018, Ediția Nr. 10, 3/5
2
Ø1
RACORD PRIN CABLU
233
CAEx-02
195
274
D
[mm]
l
[mm]
h
[mm]
Corp sursă de lumină AV-02C LED
210
202
317
Cut
ie aparataj AV-02C (CAEx-02) LED
233
274
195
Tip produs
AV-02C LED
1063-15
Date fotometrice AV-02C LED
UTE: 0.94E, η=94%
CIE: 41 75 94 100 94
Diagrama distribuției luminoase [Cd/1000lm]
Strada Paul Morand Nr. 135, 300538 Timișoara, România
www.elba.ro
FIȘA TEHNICĂ
Nr. 708/ 27.09.2018, Ediția Nr. 10, 4/5
Descriere
Produsul AV-02C LED este compus din corp cu sursa de lumină și cutie aparataj CAEx-02 LED.
Carcasa și rama glob turnate sub presiune din aliaje de Al, vopsite.
Glob de protecţie a lămpii din sticlă termorezistentă.
Introducătoare de cablu cu etanşare prin garnitura de cauciuc pentru diametre de Φ11 - Φ14 mm ale
cablului.
Număr de borne: 3 + 2 PE și 4 în compartimentul bornelor din cutia aparataj CAEx-02 LED (F, N, L,
PE).
2
Secţiunea maximă a conductorului: 2,5 mm .
Protecţie antiexplozivă
II 2G Ex db e IIC T6 Gb
o
capsulare antideflagrantă (d) la compartimentul optic
o
siguranță mărit
ă (e) la cutia de borne
Corpul de iluminat este realizat în conformitate cu cerinţele standardelor SR EN 60598-1, SR EN
60079-0: 2013, SR EN 60079-1: 2015, SR EN 60079-7: 2007.
Certificat:
o
AV-02C LED : INSEMEX-OEC.ATEX.16.0305X
Tip de protecție :
o
CAEX-02 LED:
II 2G Ex db e IIC T6 Gb
INSEMEX-OEC.ATEX.16.0304X
Tip de protecție :
II 2G Ex db e IIC T6 Gb
Culoare: galbenă.
Montaj
Suspendat. Montaj staţionar.
Conectare monofazic individual.
Caracteristici tehnice
Tensiunea de alimentare: 230V/ 50Hz;
Parametrii electrici LED: ULED : 35V, I LED : 1400mA
Temperatura ambientală: -20˚C...+ 40˚C.
Conformitate cu Directivele Europene
Directiva de Joasă Tensiune
Directiva de Compatibilitate Electromagnetică
Directiva RoHs, Directiva DEEE
Directiva 2014/34/UE “Echipamente şi sisteme de protecţie utilizate pentru medii potenţial explozive
- ATEX”
Strada Paul Morand Nr. 135, 300538 Timișoara, România
www.
elba.ro
FIȘA TEHNICĂ
Nr. 708/ 27.09.2018, Ediția Nr. 10, 5/5
Tip produs
Tens. Putere Factor
Grad
Cod
nom. activă
de
de
produs
[V]
[W]
putere protecție
AV-02C LED 32321140 230
55
≥0,93
IP54
Clasa de
protecție
împotriva
electrocutării
I
Flux total
Eficacitate
Clasa
Grupa
brut inițial
Masa
luminoasă
de
de
modul LED/
[Kg]
globală
temperatură mediu
net
[lm/W]
[lm]
T6
IIC
9,0
7232 /
6798
~131 /
124
Toleranța fluxului inițial și a puterii active inițiale este de ±10% din valoarea specificată. Aceste valori sunt măsurate la temperatura
ambientală de 25°C dacă nu este menționată altă temperatură.
ELBA S.A dezvoltă continuu produsele. Ne rezervăm dreptul de a modifica specificațiile tehnice în scopul ameliorării produselor
noastre, fără notificare prealabilă sau anunț public. © ELBA S.A
