Date tehnice pentru kit de instalare Geberit pentru rigole pentru dus din seria CleanLine,instalare prin traversarea pardoselii GEBERIT

Limba: Germana
7 afisari
Tip documentatie: Fisa tehnica
Salvează pdf

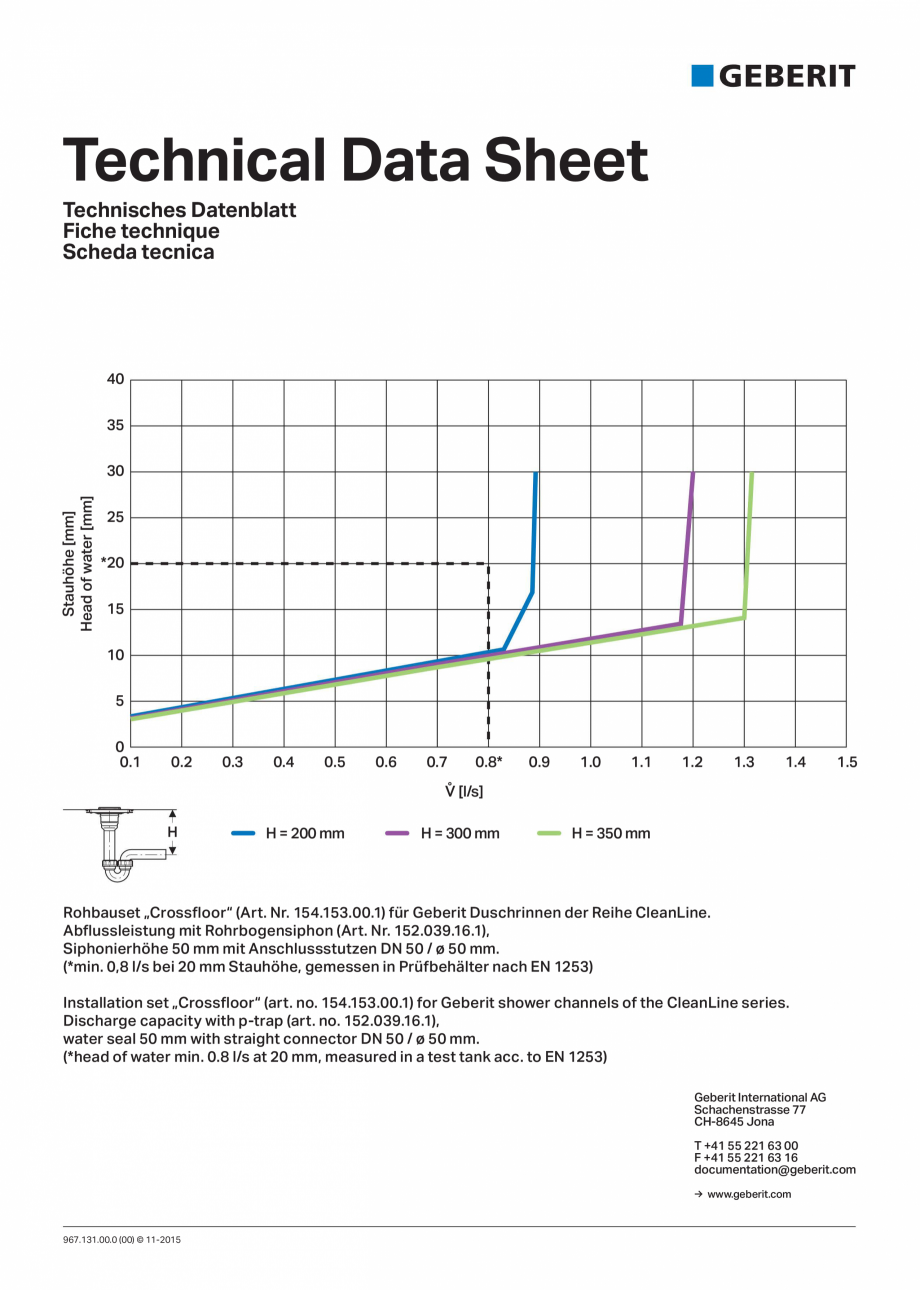

Pagina 1-Date tehnice pentru kit de instalare Geberit pentru rigole pentru dus din seria CleanLine,instalare ...
Technical Data Sheet Technisches Datenblatt Fiche technique Scheda tecnica 40 35 Stauhöhe [mm] Head of water [mm] 30 25 *20 15 10 5 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8* 0.9 1.0 1.1 1.2 1.3 1.4 1.5 V � [l/s] H H = 200 mm H = 300 mm H = 350 mm Rohbauset „Crossfloor“ (Art. Nr. 154.153.00.1) für Geberit Duschrinnen der Reihe CleanLine. Abflussleistung mit Rohrbogensiphon (Art. Nr. 152.039.16.1), Siphonierhöhe 50 mm mit Anschlussstutzen DN 50 / ø 50 mm. (*min. 0,8 l/s bei 20 mm Stauhöhe, gemessen in Prüfbehälter nach EN 1253) Installation set „Crossfloor“ (art. no. 154.153.00.1) for Geberit shower channels of the CleanLine series. Discharge capacity with p-trap (art. no. 152.039.16.1), water seal 50 mm with straight connector DN 50 / ø 50 mm. (*head of water min. 0.8 l/s at 20 mm, measured in a test tank acc. to EN 1253) Geberit International AG Schachenstrasse 77 CH-8645 Jona T +41 55 221 63 00 F +41 55 221 63 16 documentation@geberit.com → www.ge ... ascunde
