Documentatie atasata la

Rigole de dus cu scurgere in pardoseala sau perete

Rigole de dus cu scurgere in pardoseala sau perete GEBERIT

Date tehnice pentru scurgere prin pardoseala Geberit, cu patrundere prin podea GEBERIT Scurgere in pardoseala

Limba: Germana

16 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Date tehnice pentru scurgere prin pardoseala Geberit, cu patrundere prin podea GEBERIT...

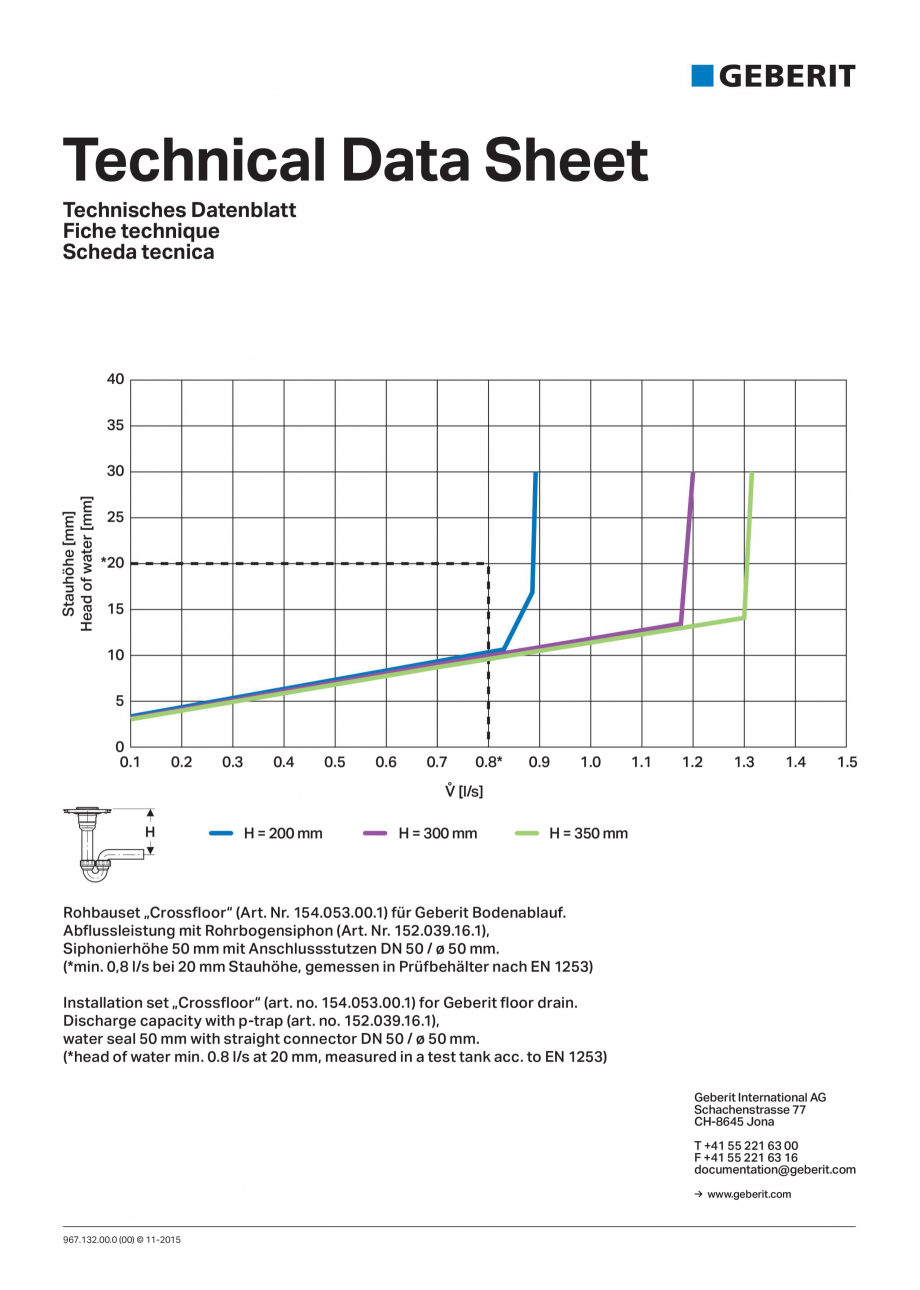

Technical Data Sheet Technisches Datenblatt Fiche technique Scheda tecnica 40 35 Stauhöhe [mm] Head of water [mm] 30 25 *20 15 10 5 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8* 0.9 1.0 1.1 1.2 1.3 1.4 1.5 V � [l/s] H H = 200 mm H = 300 mm H = 350 mm Rohbauset „Crossﬂoor“ (Art. Nr. 154.053.00.1) für Geberit Bodenablauf. Abﬂussleistung mit Rohrbogensiphon (Art. Nr. 152.039.16.1), Siphonierhöhe 50 mm mit Anschlussstutzen DN 50 / ø 50 mm. (*min. 0,8 l/s bei 20 mm Stauhöhe, gemessen in Prüfbehälter nach EN 1253) Installation set „Crossﬂoor“ (art. no. 154.053.00.1) for Geberit ﬂoor drain. Discharge capacity with p-trap (art. no. 152.039.16.1), water seal 50 mm with straight connector DN 50 / ø 50 mm. (*head of water min. 0.8 l/s at 20 mm, measured in a test tank acc. to EN 1253) Geberit International AG Schachenstrasse 77 CH-8645 Jona T +41 55 221 63 00 F +41 55 221 63 16 documentation@geberit.com → www.geberit.com 967.132.00.0 (00) © 11-2015

Pagina 1-Date tehnice pentru scurgere prin pardoseala Geberit, cu patrundere prin podea GEBERIT Scurgere in...

Technical Data Sheet Technisches Datenblatt Fiche technique Scheda tecnica 40 35 Stauhöhe [mm] Head of water [mm] 30 25 *20 15 10 5 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8* 0.9 1.0 1.1 1.2 1.3 1.4 1.5 V � [l/s] H H = 200 mm H = 300 mm H = 350 mm Rohbauset „Crossﬂoor“ (Art. Nr. 154.053.00.1) für Geberit Bodenablauf. Abﬂussleistung mit Rohrbogensiphon (Art. Nr. 152.039.16.1), Siphonierhöhe 50 mm mit Anschlussstutzen DN 50 / ø 50 mm. (*min. 0,8 l/s bei 20 mm Stauhöhe, gemessen in Prüfbehälter nach EN 1253) Installation set „Crossﬂoor“ (art. no. 154.053.00.1) for Geberit ﬂoor drain. Discharge capacity with p-trap (art. no. 152.039.16.1), water seal 50 mm with straight connector DN 50 / ø 50 mm. (*head of water min. 0.8 l/s at 20 mm, measured in a test tank acc. to EN 1253) Geberit International AG Schachenstrasse 77 CH-8645 Jona T +41 55 221 63 00 F +41 55 221 63 16 documentation@geberit.com → www.geberit.com 967.132.00.0 (00) © 11-2015 ... ascunde
