Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] [pictura]

Limba: Germana

52 afisari

Tip documentatie: Certificare produs

Pagina 1 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

UMWELT-PRODUKTDEKLARATION nach ISO 14025 und EN 15804 Deklarationsinhaber Eternit AG Herausgeber Institut Bauen und Umwelt e.V. (IBU) Programmhalter Institut Bauen und Umwelt e.V. (IBU) Deklarationsnummer EPD-ETE-20130223-IAC1-DE Ausstellungsdatum 28.10.2013 | 28.10.2018 Gültig bis 27.10.2018 | 27.10.2019 (EPD in renewal process) Eternit Fassadentafel Equitone Pictura und Eternit Fassadentafel Equitone Natura PRO Eternit AG www.bau-umwelt.com / https://epd-online.com 1. Allgemeine Angaben Eternit AG Eternit Fassadentafeln Equitone Pictura & Natura PRO Programmhalter Inhaber der Deklaration IBU - Institut Bauen und Umwelt e.V. Panoramastr. 1 D-10178 Berlin Eternit AG Im Breitspiel 20 D-69126 Heidelberg Deklarationsnummer Deklariertes Produkt/deklarierte Einheit EPD-ETE-20130223-IAC1-DE 1 m² Pictura / Natura PRO Diese Deklaration basiert auf den Produktkategorienregeln: Gültigkeitsbereich: Faserzement / Faserbeton, 07-2012 (PCR geprüft und zugelassen durch

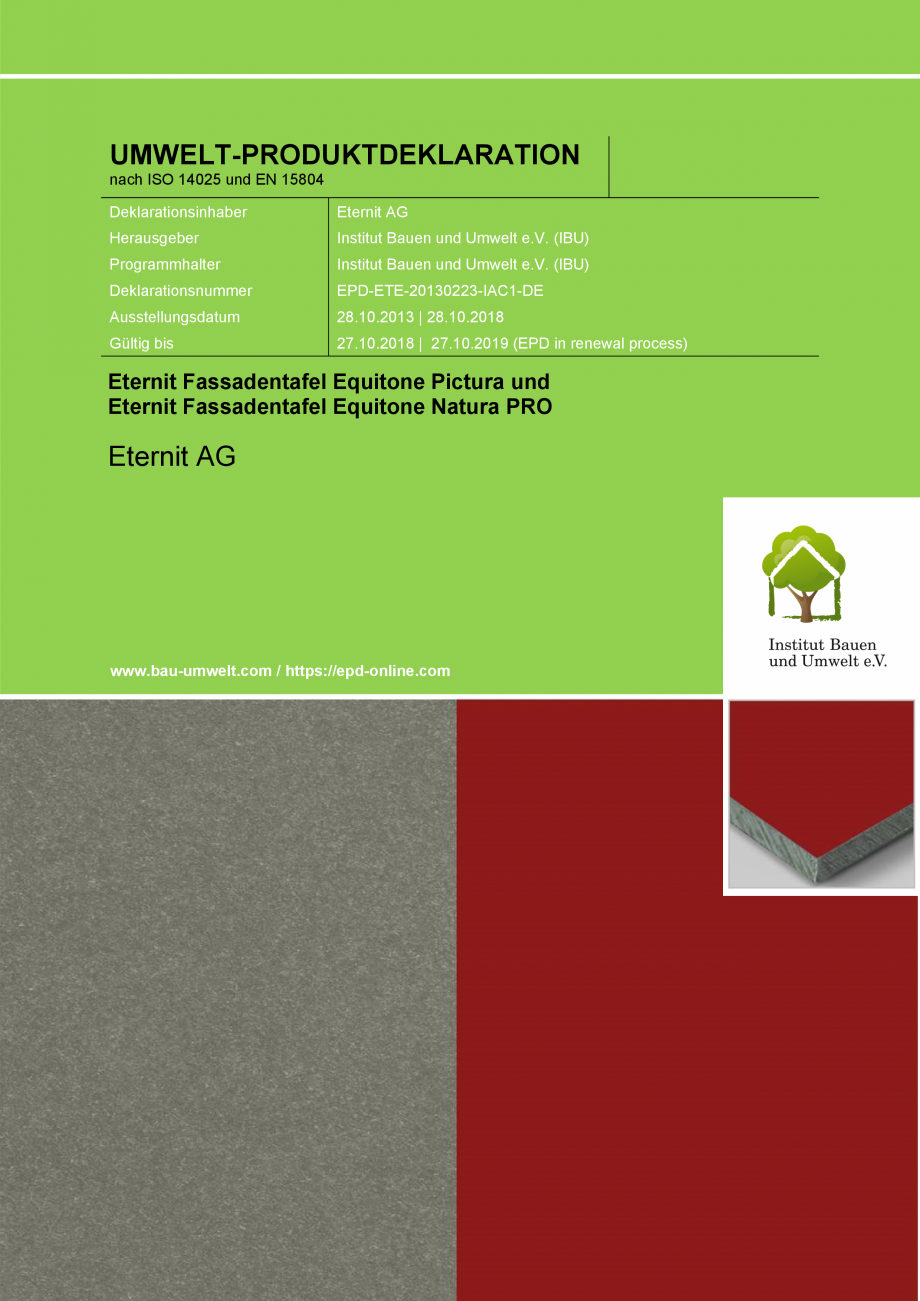

Pagina 1-Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] ...

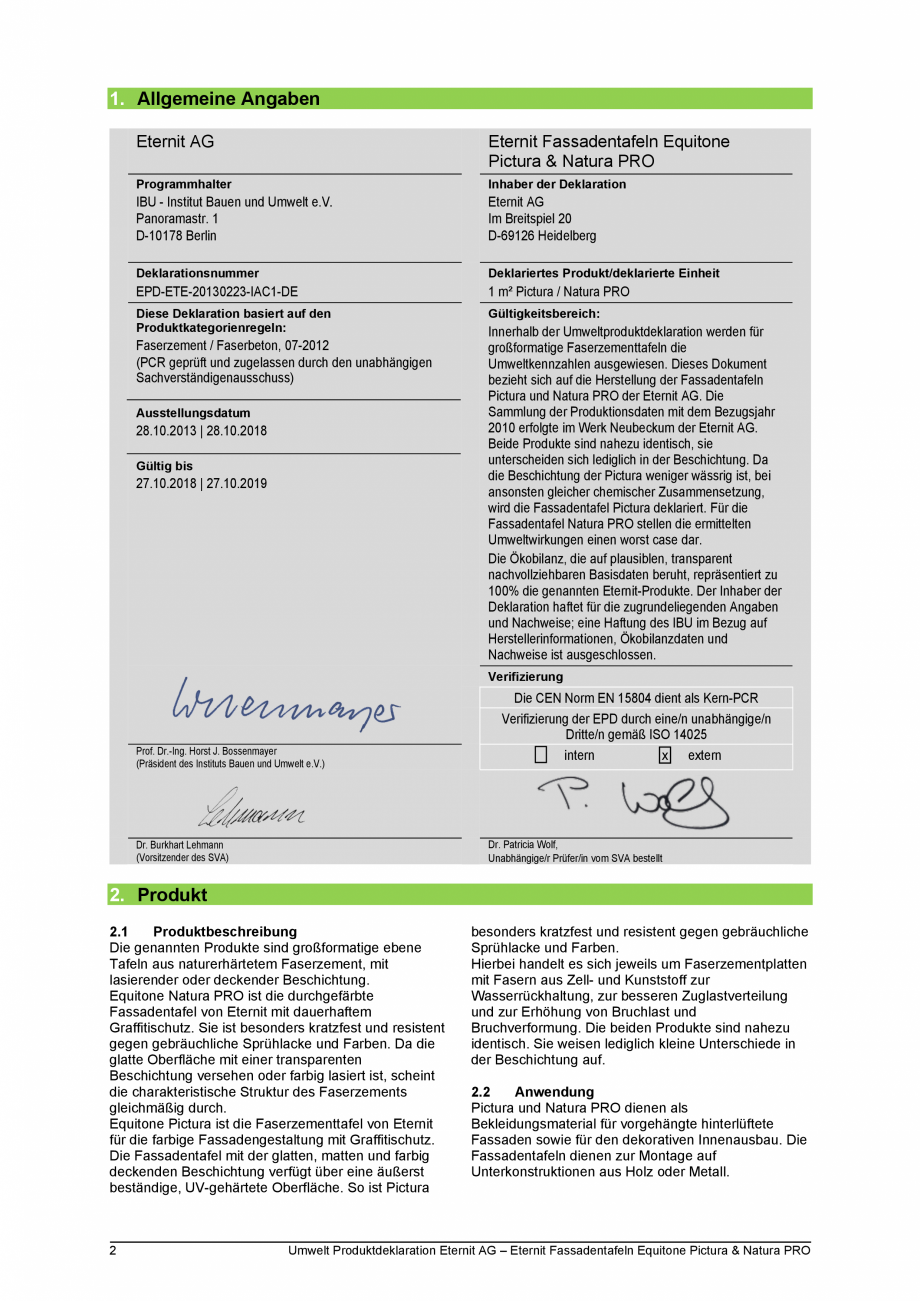

Pagina 2 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

den unabhängigen Sachverständigenausschuss) Ausstellungsdatum 28.10.2013 | 28.10.2018 Gültig bis 27.10.2018 | 27.10.2019 Innerhalb der Umweltproduktdeklaration werden für großformatige Faserzementtafeln die Umweltkennzahlen ausgewiesen. Dieses Dokument bezieht sich auf die Herstellung der Fassadentafeln Pictura und Natura PRO der Eternit AG. Die Sammlung der Produktionsdaten mit dem Bezugsjahr 2010 erfolgte im Werk Neubeckum der Eternit AG. Beide Produkte sind nahezu identisch, sie unterscheiden sich lediglich in der Beschichtung. Da die Beschichtung der Pictura weniger wässrig ist, bei ansonsten gleicher chemischer Zusammensetzung, wird die Fassadentafel Pictura deklariert. Für die Fassadentafel Natura PRO stellen die ermittelten Umweltwirkungen einen worst case dar. Die Ökobilanz, die auf plausiblen, transparent nachvollziehbaren Basisdaten beruht, repräsentiert zu 100% die genannten Eternit-Produkte. Der Inhaber der Deklaration haftet für die zugrundeliegenden Angaben

Pagina 2-Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] ...

Pagina 3 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

und Nachweise; eine Haftung des IBU im Bezug auf Herstellerinformationen, Ökobilanzdaten und Nachweise ist ausgeschlossen. Verifizierung Prof. Dr.-Ing. Horst J. Bossenmayer (Präsident des Instituts Bauen und Umwelt e.V.) Die CEN Norm EN 15804 dient als Kern-PCR Verifizierung der EPD durch eine/n unabhängige/n Dritte/n gemäß ISO 14025 intern x extern Dr. Patricia Wolf, Unabhängige/r Prüfer/in vom SVA bestellt Dr. Burkhart Lehmann (Vorsitzender des SVA) 2. Produkt 2.1 Produktbeschreibung Die genannten Produkte sind großformatige ebene Tafeln aus naturerhärtetem Faserzement, mit lasierender oder deckender Beschichtung. Equitone Natura PRO ist die durchgefärbte Fassadentafel von Eternit mit dauerhaftem Graffitischutz. Sie ist besonders kratzfest und resistent gegen gebräuchliche Sprühlacke und Farben. Da die glatte Oberfläche mit einer transparenten Beschichtung versehen oder farbig lasiert ist, scheint die charakteristische Struktur des Faserzements gleichmäßig durch.

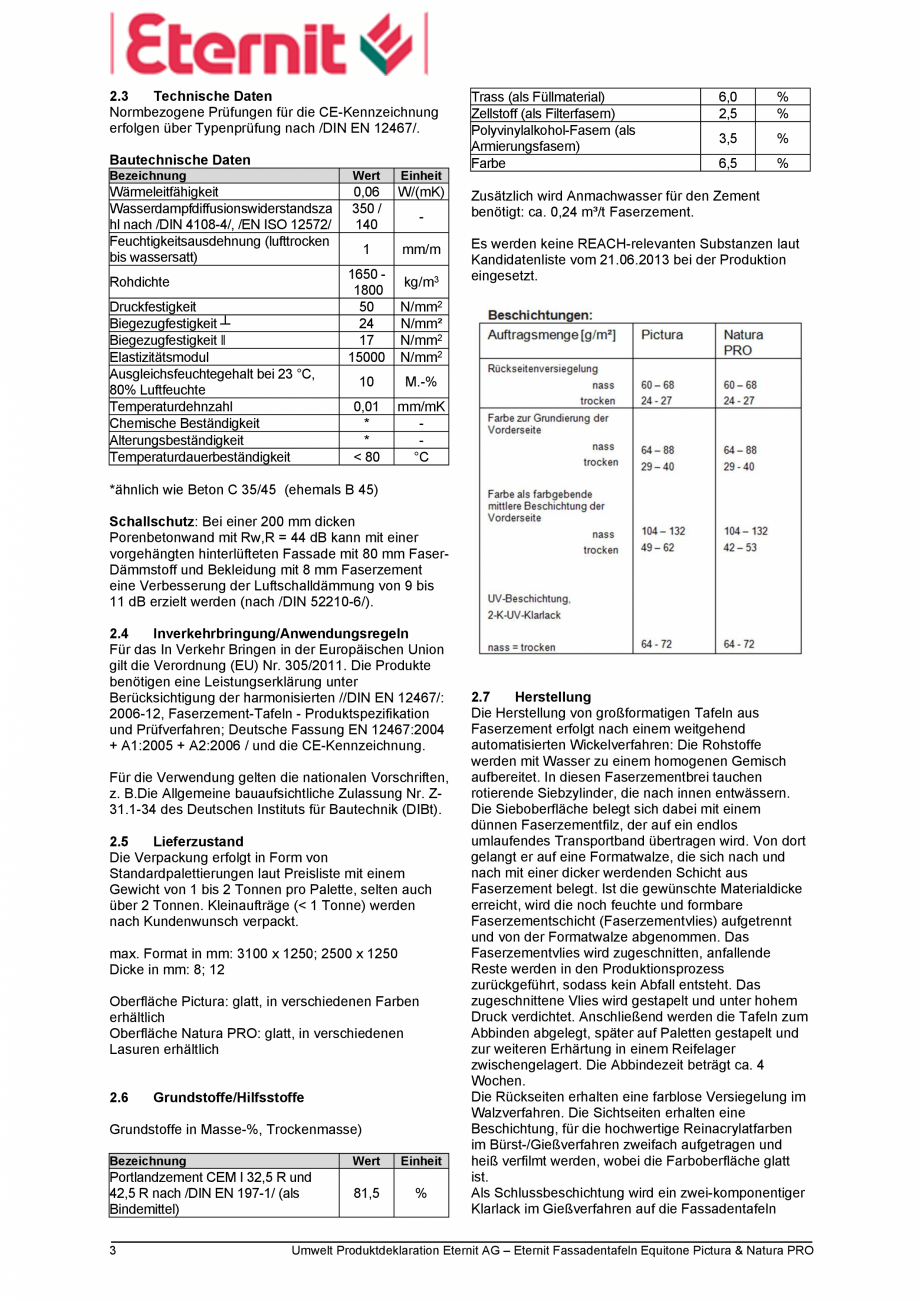

Pagina 3-Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] ...

Pagina 4 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

Equitone Pictura ist die Faserzementtafel von Eternit für die farbige Fassadengestaltung mit Graffitischutz. Die Fassadentafel mit der glatten, matten und farbig deckenden Beschichtung verfügt über eine äußerst beständige, UV-gehärtete Oberfläche. So ist Pictura 2 besonders kratzfest und resistent gegen gebräuchliche Sprühlacke und Farben. Hierbei handelt es sich jeweils um Faserzementplatten mit Fasern aus Zell- und Kunststoff zur Wasserrückhaltung, zur besseren Zuglastverteilung und zur Erhöhung von Bruchlast und Bruchverformung. Die beiden Produkte sind nahezu identisch. Sie weisen lediglich kleine Unterschiede in der Beschichtung auf. 2.2 Anwendung Pictura und Natura PRO dienen als Bekleidungsmaterial für vorgehängte hinterlüftete Fassaden sowie für den dekorativen Innenausbau. Die Fassadentafeln dienen zur Montage auf Unterkonstruktionen aus Holz oder Metall. Umwelt Produktdeklaration Eternit AG – Eternit Fassadentafeln Equitone Pictura & Natura PRO 2.3 Tech

Pagina 4-Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] ...

Pagina 5 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

nische Daten Normbezogene Prüfungen für die CE-Kennzeichnung erfolgen über Typenprüfung nach /DIN EN 12467/. Bautechnische Daten Bezeichnung Wert Einheit Wärmeleitfähigkeit Wasserdampfdiffusionswiderstandsza hl nach /DIN 4108-4/, /EN ISO 12572/ Feuchtigkeitsausdehnung (lufttrocken bis wassersatt) 0,06 350 / 140 W/(mK) 1 mm/m Rohdichte Druckfestigkeit Biegezugfestigkeit ┴ Biegezugfestigkeit ǁ Elastizitätsmodul Ausgleichsfeuchtegehalt bei 23 °C, 80% Luftfeuchte Temperaturdehnzahl Chemische Beständigkeit Alterungsbeständigkeit Temperaturdauerbeständigkeit - 1650 1800 50 24 17 15000 N/mm2 N/mm² N/mm2 N/mm2 10 M.-% 0,01 * * < 80 mm/mK °C kg/m3 Trass (als Füllmaterial) Zellstoff (als Filterfasern) Polyvinylalkohol-Fasern (als Armierungsfasern) Farbe 6,0 2,5 % % 3,5 % 6,5 % Zusätzlich wird Anmachwasser für den Zement benötigt: ca. 0,24 m³/t Faserzement. Es werden keine REACH-relevanten Substanzen laut Kandidatenliste vom 21.06.2013 bei der Produkti

Pagina 5-Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] ...

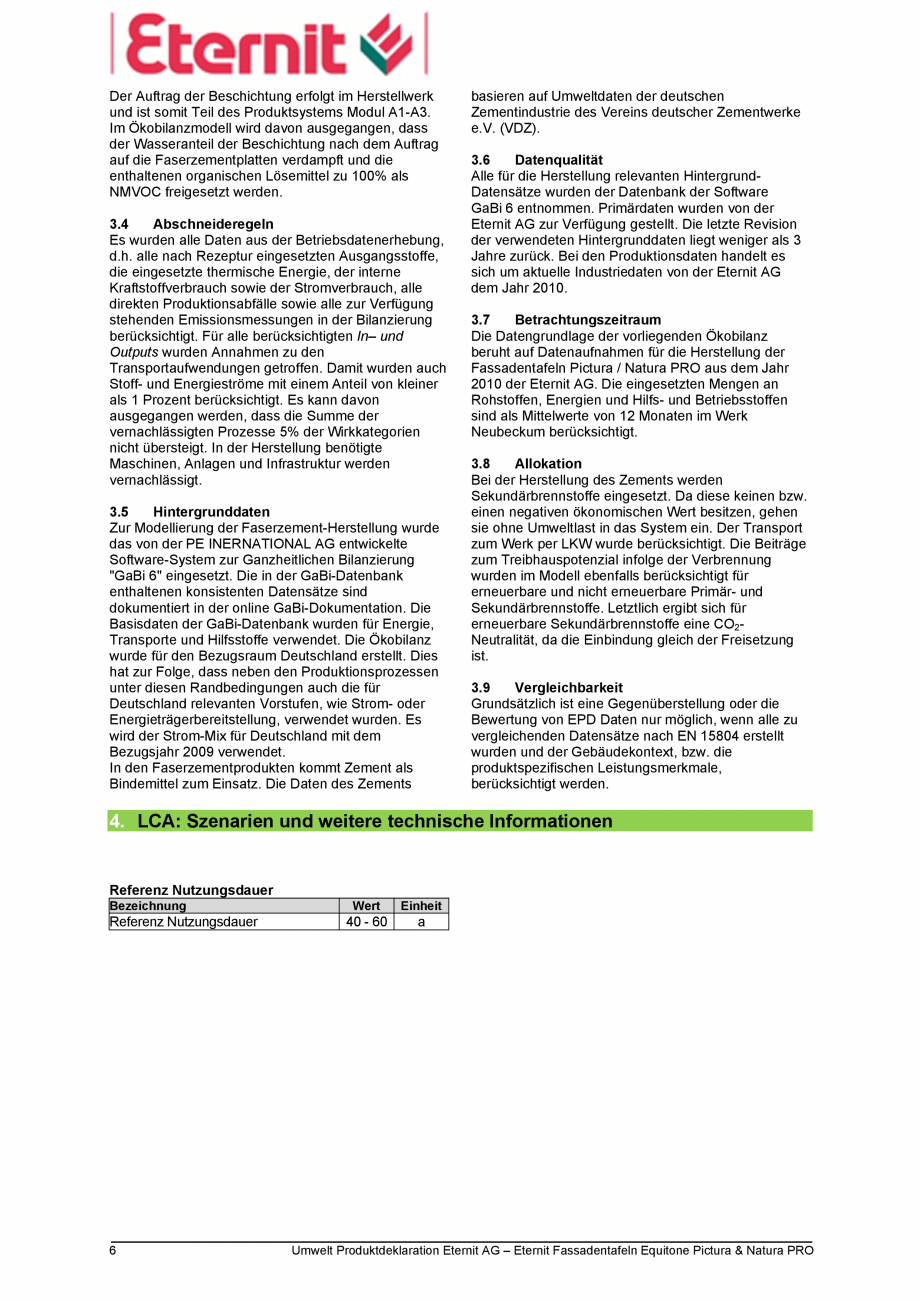

Pagina 6 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

on eingesetzt. *ähnlich wie Beton C 35/45 (ehemals B 45) Schallschutz: Bei einer 200 mm dicken Porenbetonwand mit Rw,R = 44 dB kann mit einer vorgehängten hinterlüfteten Fassade mit 80 mm FaserDämmstoff und Bekleidung mit 8 mm Faserzement eine Verbesserung der Luftschalldämmung von 9 bis 11 dB erzielt werden (nach /DIN 52210-6/). 2.4 Inverkehrbringung/Anwendungsregeln Für das In Verkehr Bringen in der Europäischen Union gilt die Verordnung (EU) Nr. 305/2011. Die Produkte benötigen eine Leistungserklärung unter Berücksichtigung der harmonisierten //DIN EN 12467/: 2006-12, Faserzement-Tafeln - Produktspezifikation und Prüfverfahren; Deutsche Fassung EN 12467:2004 + A1:2005 + A2:2006 / und die CE-Kennzeichnung. Für die Verwendung gelten die nationalen Vorschriften, z. B.Die Allgemeine bauaufsichtliche Zulassung Nr. Z31.1-34 des Deutschen Instituts für Bautechnik (DIBt). 2.5 Lieferzustand Die Verpackung erfolgt in Form von Standardpalettierungen laut Preisliste mit einem Gewi

Pagina 6-Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] ...

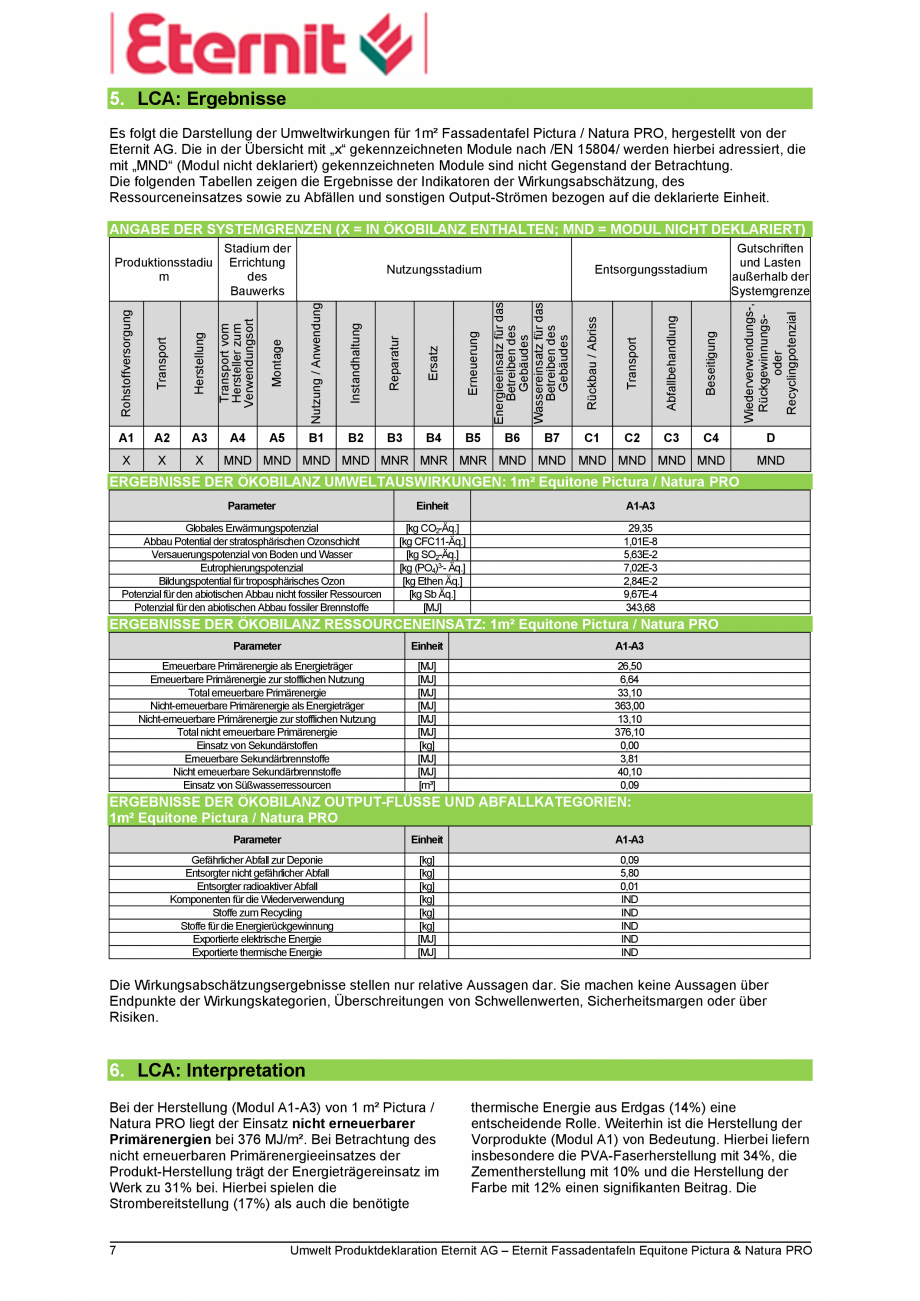

Pagina 7 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

cht von 1 bis 2 Tonnen pro Palette, selten auch über 2 Tonnen. Kleinaufträge (< 1 Tonne) werden nach Kundenwunsch verpackt. max. Format in mm: 3100 x 1250; 2500 x 1250 Dicke in mm: 8; 12 Oberfläche Pictura: glatt, in verschiedenen Farben erhältlich Oberfläche Natura PRO: glatt, in verschiedenen Lasuren erhältlich 2.6 Grundstoffe/Hilfsstoffe Grundstoffe in Masse-%, Trockenmasse) Bezeichnung Wert Einheit Portlandzement CEM I 32,5 R und 42,5 R nach /DIN EN 197-1/ (als Bindemittel) 81,5 % 3 2.7 Herstellung Die Herstellung von großformatigen Tafeln aus Faserzement erfolgt nach einem weitgehend automatisierten Wickelverfahren: Die Rohstoffe werden mit Wasser zu einem homogenen Gemisch aufbereitet. In diesen Faserzementbrei tauchen rotierende Siebzylinder, die nach innen entwässern. Die Sieboberfläche belegt sich dabei mit einem dünnen Faserzementfilz, der auf ein endlos umlaufendes Transportband übertragen wird. Von dort gelangt er auf eine Formatwalze, die sich nach und

Pagina 7-Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] ...

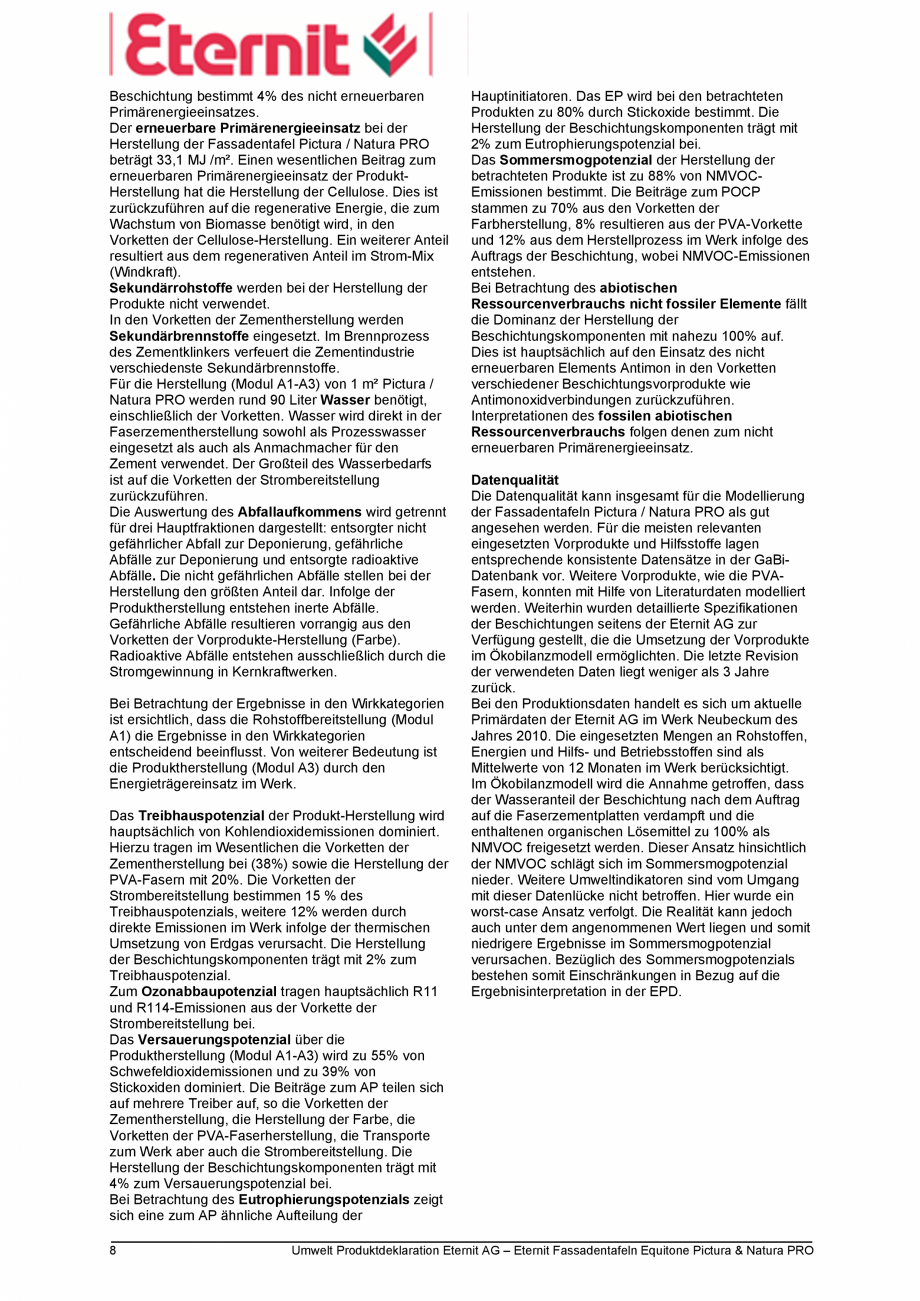

Pagina 8 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

nach mit einer dicker werdenden Schicht aus Faserzement belegt. Ist die gewünschte Materialdicke erreicht, wird die noch feuchte und formbare Faserzementschicht (Faserzementvlies) aufgetrennt und von der Formatwalze abgenommen. Das Faserzementvlies wird zugeschnitten, anfallende Reste werden in den Produktionsprozess zurückgeführt, sodass kein Abfall entsteht. Das zugeschnittene Vlies wird gestapelt und unter hohem Druck verdichtet. Anschließend werden die Tafeln zum Abbinden abgelegt, später auf Paletten gestapelt und zur weiteren Erhärtung in einem Reifelager zwischengelagert. Die Abbindezeit beträgt ca. 4 Wochen. Die Rückseiten erhalten eine farblose Versiegelung im Walzverfahren. Die Sichtseiten erhalten eine Beschichtung, für die hochwertige Reinacrylatfarben im Bürst-/Gießverfahren zweifach aufgetragen und heiß verfilmt werden, wobei die Farboberfläche glatt ist. Als Schlussbeschichtung wird ein zwei-komponentiger Klarlack im Gießverfahren auf die Fassadentafeln Um

Pagina 8-Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] ...

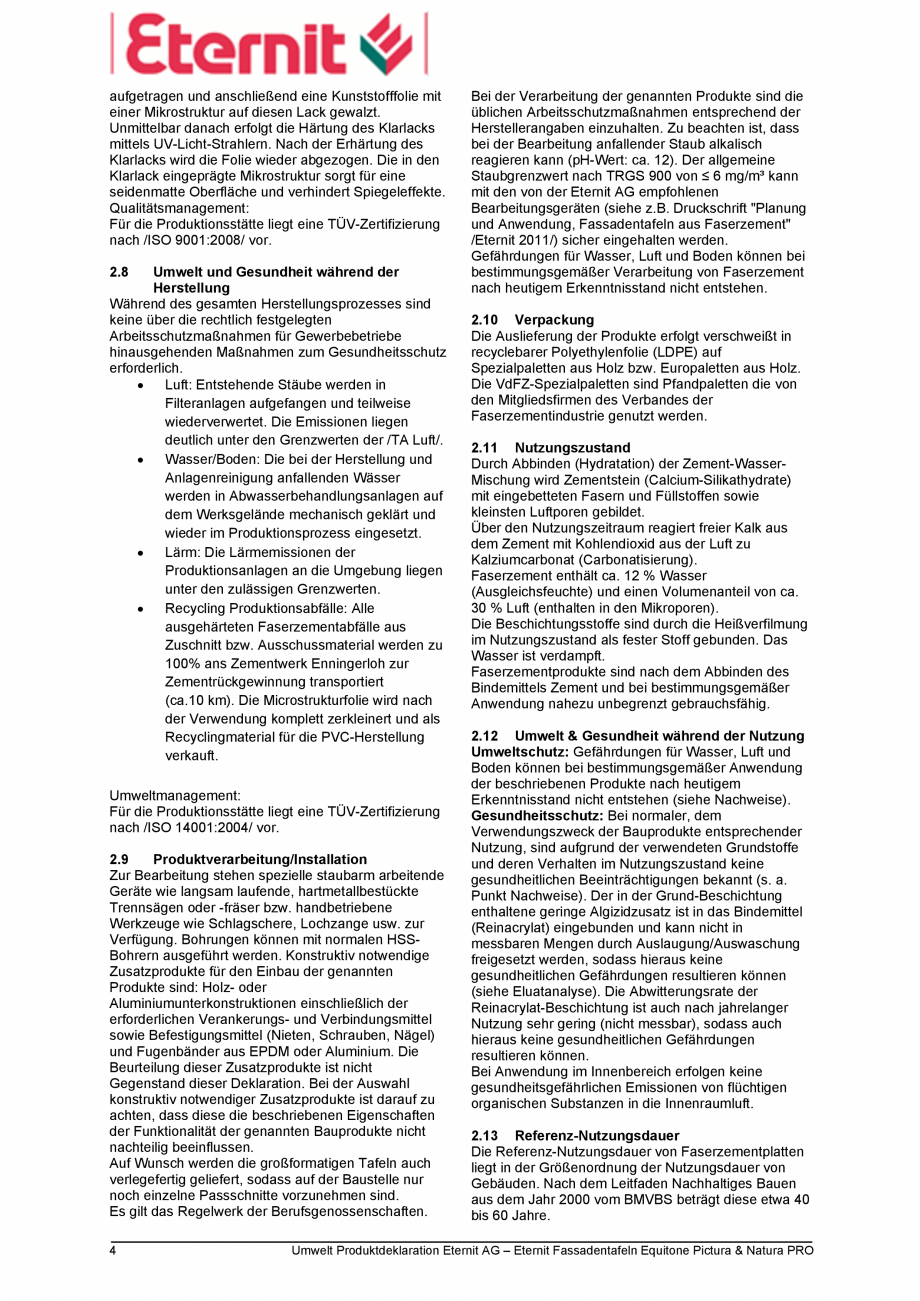

Pagina 9 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

welt Produktdeklaration Eternit AG – Eternit Fassadentafeln Equitone Pictura & Natura PRO aufgetragen und anschließend eine Kunststofffolie mit einer Mikrostruktur auf diesen Lack gewalzt. Unmittelbar danach erfolgt die Härtung des Klarlacks mittels UV-Licht-Strahlern. Nach der Erhärtung des Klarlacks wird die Folie wieder abgezogen. Die in den Klarlack eingeprägte Mikrostruktur sorgt für eine seidenmatte Oberfläche und verhindert Spiegeleffekte. Qualitätsmanagement: Für die Produktionsstätte liegt eine TÜV-Zertifizierung nach /ISO 9001:2008/ vor. 2.8 Umwelt und Gesundheit während der Herstellung Während des gesamten Herstellungsprozesses sind keine über die rechtlich festgelegten Arbeitsschutzmaßnahmen für Gewerbebetriebe hinausgehenden Maßnahmen zum Gesundheitsschutz erforderlich.  Luft: Entstehende Stäube werden in Filteranlagen aufgefangen und teilweise wiederverwertet. Die Emissionen liegen deutlich unter den Grenzwerten der /TA Luft/.  Wasser/Boden: Di

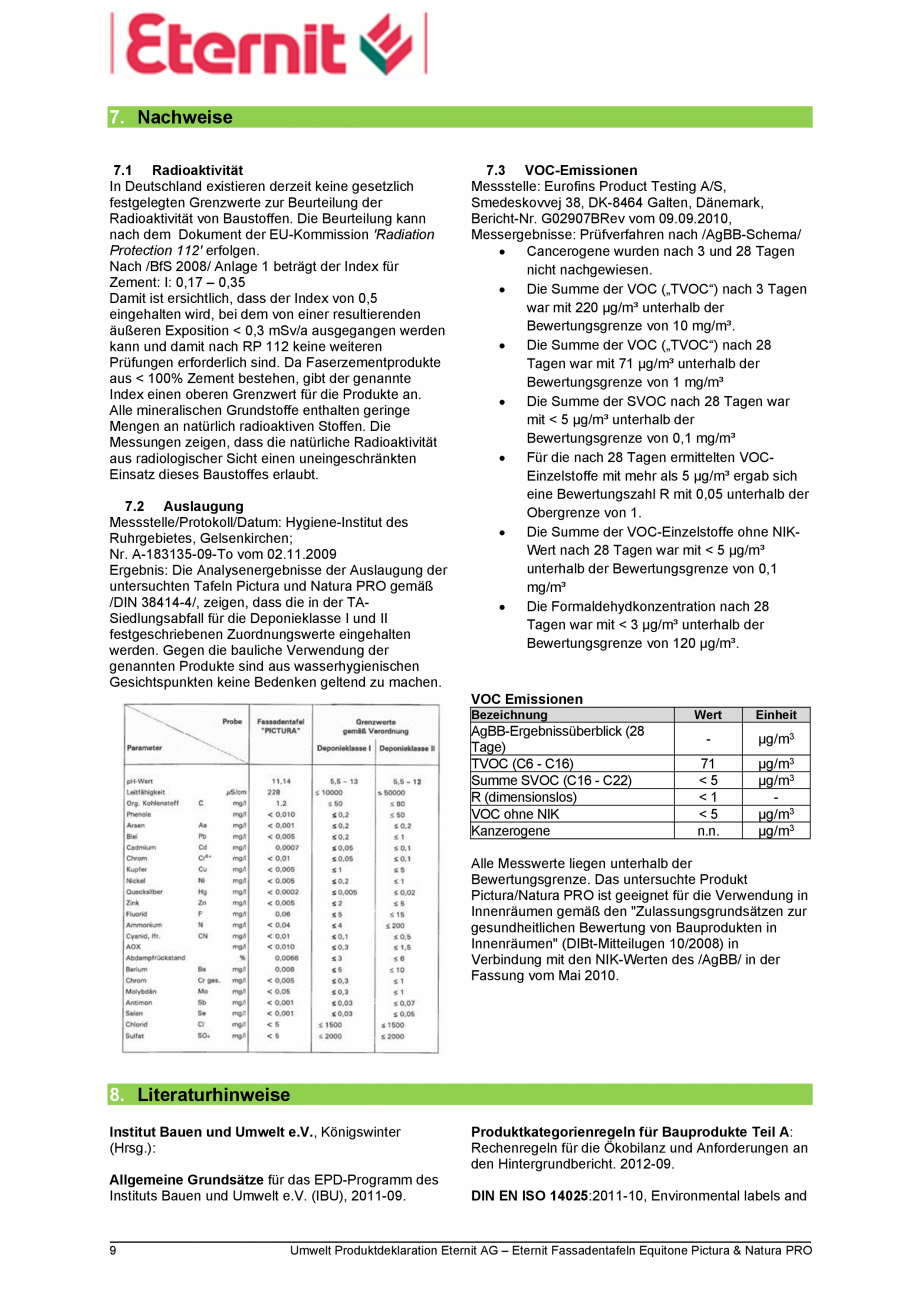

Pagina 9-Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] ...

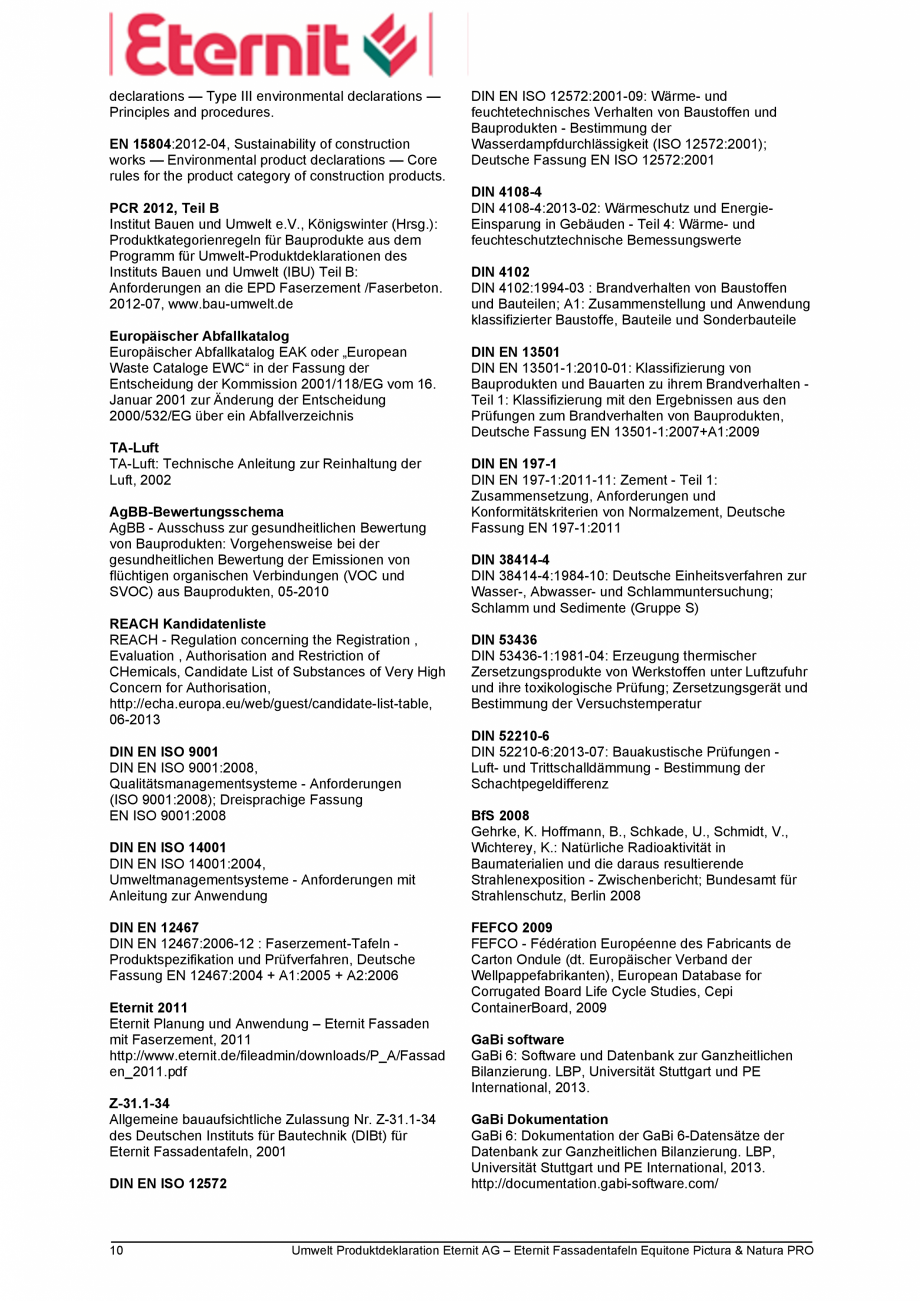

Pagina 10 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

e bei der Herstellung und Anlagenreinigung anfallenden Wässer werden in Abwasserbehandlungsanlagen auf dem Werksgelände mechanisch geklärt und wieder im Produktionsprozess eingesetzt.  Lärm: Die Lärmemissionen der Produktionsanlagen an die Umgebung liegen unter den zulässigen Grenzwerten.  Recycling Produktionsabfälle: Alle ausgehärteten Faserzementabfälle aus Zuschnitt bzw. Ausschussmaterial werden zu 100% ans Zementwerk Enningerloh zur Zementrückgewinnung transportiert (ca.10 km). Die Microstrukturfolie wird nach der Verwendung komplett zerkleinert und als Recyclingmaterial für die PVC-Herstellung verkauft. Umweltmanagement: Für die Produktionsstätte liegt eine TÜV-Zertifizierung nach /ISO 14001:2004/ vor. 2.9 Produktverarbeitung/Installation Zur Bearbeitung stehen spezielle staubarm arbeitende Geräte wie langsam laufende, hartmetallbestückte Trennsägen oder -fräser bzw. handbetriebene Werkzeuge wie Schlagschere, Lochzange usw. zur Verfügung. Bohrungen könne

Pagina 10-Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE [pictura] ...

Pagina 11 - Declaratie de conformitate placi de fibrociment pentru fatade ventilate EQUITONE...

n mit normalen HSSBohrern ausgeführt werden. Konstruktiv notwendige Zusatzprodukte für den Einbau der genannten Produkte sind: Holz- oder Aluminiumunterkonstruktionen einschließlich der erforderlichen Verankerungs- und Verbindungsmittel sowie Befestigungsmittel (Nieten, Schrauben, Nägel) und Fugenbänder aus EPDM oder Aluminium. Die Beurteilung dieser Zusatzprodukte ist nicht Gegenstand dieser Deklaration. Bei der Auswahl konstruktiv notwendiger Zusatzprodukte ist darauf zu achten, dass diese die beschriebenen Eigenschaften der Funktionalität der genannten Bauprodukte nicht nachteilig beeinflussen. Auf Wunsch werden die großformatigen Tafeln auch verlegefertig geliefert, sodass auf der Baustelle nur noch einzelne Passschnitte vorzunehmen sind. Es gilt das Regelwerk der Berufsgenossenschaften. 4 Bei der Verarbeitung der genannten Produkte sind die üblichen Arbeitsschutzmaßnahmen entsprechend der Herstellerangaben einzuhalten. Zu beachten ist, dass bei der Bearbeitung anfallende
