Detalii de construcţie Acoperişul cu vegetaţie Acoperişuri şarpantă Acoperişuri terasă Acoperişuri cu vegetaţie Detalii de construcţie Observaţii preliminare Detaliile prezentate în această broşură sunt ractic indepenp dente de structura reprezentată a acoperişurilor verzi şi pot fi folosite şi pentru alte ariante extensive sau intensive. v Cuprins Joncţiuni şi închideri . ...................................................... 4 Închiderea la marginea acoperişului ............................ 4 Joncţiunea cu un perete .............................................. 4 Marginea de pietriş Benzile marginale de pietriş late, de regulă, de 50 cm sunt plasate în toate zonele de joncţiune şi închidere precum şi în zonele de străpungere, îndeplinesc mai multe funcţiuni: ■ distanţă de siguranţă fără vegetaţie pentru protecţia şi hidroizolarea zonei de joncţiune ■ o mai bună evacuare a apei în zonele de joncţiune ■ asigurare

Pagina 1-Detalii de constructie BAUDER Fisa tehnica Romana Detalii de construcţie Acoperişul cu vegetaţie
...

Pagina 2 - Detalii de constructie BAUDER Fisa tehnica Romana a protecţiei la aspiraţia vântului...

a protecţiei la aspiraţia vântului la înălţimea corespunzătoare a clădirii ■ loc de trecere persoane pentru control şi întreţinere ■ protecţie contra stropirii faţadei ■ protecţia vegetaţiei împotriva apei ce se scurge pe faţadă În afară de aceasta, o bandă marginală de pietriş este neapărat necesară la plantări extensive de vegetaţie care trebuie executate în variante rezistente la foc şi la căldură radiantă (înveliş dur al acoperişului). Plantările intensive de vegetaţie sunt considerate ca înveliş dur de acoperiş şi fără margine de pietriş. Joncţiunea cu o uşă ........................................................ 5 Ondulaţii ale construcţiei acoperite cu pământ .......... 5 Evacuarea apei de pe acoperiş . .................................... Galeria de control ......................................................... Galeria de control cu segmente adăugabile ............... Acumularea apei . ..................

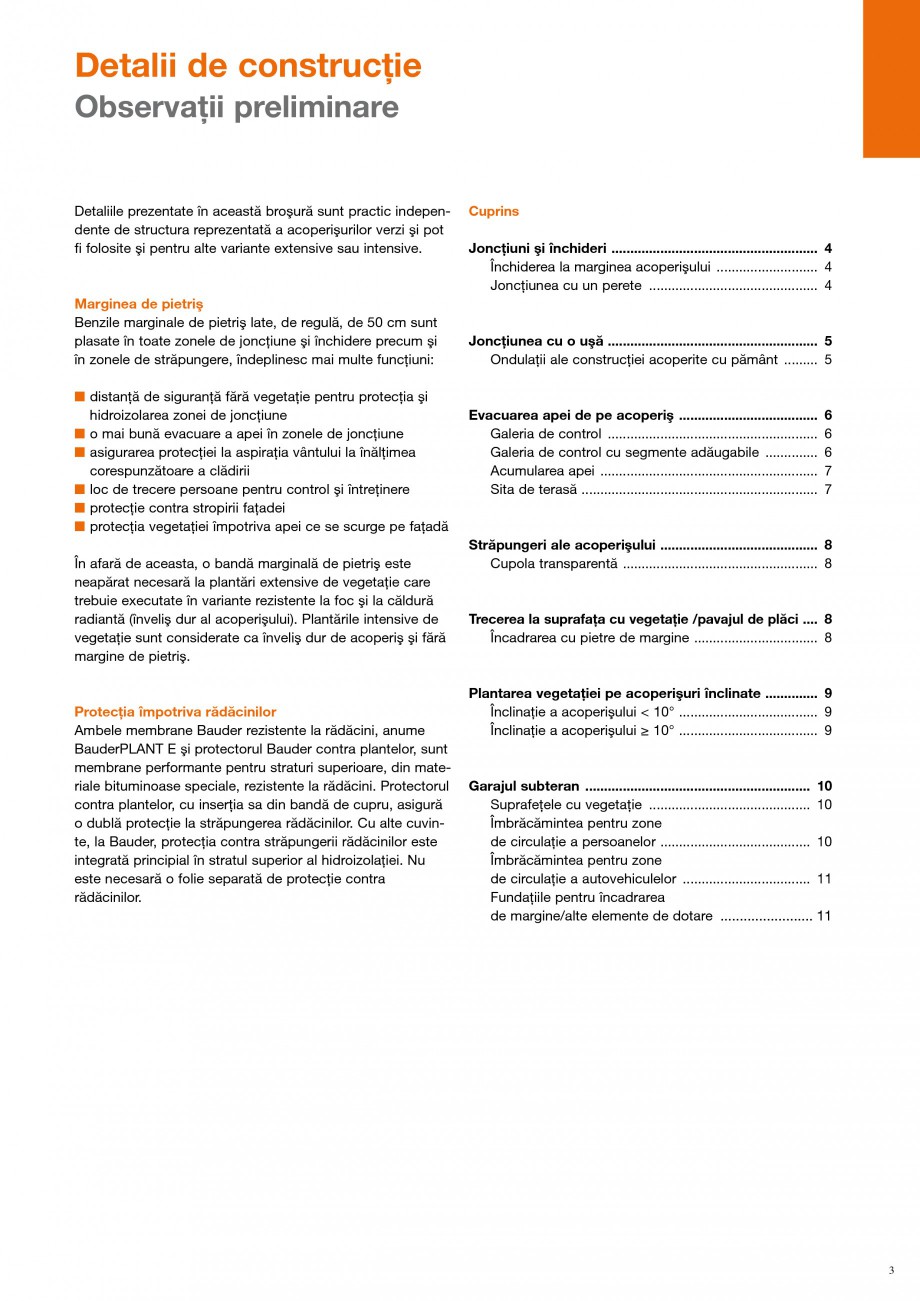

Pagina 2-Detalii de constructie BAUDER Fisa tehnica Romana a protecţiei la aspiraţia vântului la...

Pagina 3 - Detalii de constructie BAUDER Fisa tehnica Romana ..........................................

....................................... Sita de terasă ............................................................... 6 6 6 7 7 Străpungeri ale acoperişului .......................................... 8 Cupola transparentă . ................................................... 8 Trecerea la suprafaţa cu vegetaţie /pavajul de plăci .... 8 Încadrarea cu pietre de margine . ................................ 8 Protecţia împotriva rădăcinilor Ambele membrane Bauder rezistente la rădăcini, anume BauderPLANT E şi protectorul Bauder contra plantelor, sunt membrane performante pentru straturi superioare, din materiale bituminoase speciale, rezistente la rădăcini. Protectorul contra plantelor, cu inserţia sa din bandă de cupru, asigură o dublă protecţie la străpungerea rădăcinilor. Cu alte cuvinte, la Bauder, protecţia contra străpungerii rădăcinilor este integrată principial în stratul superior al hidroizolaţiei. Nu este necesară o folie separată de pro

Pagina 3-Detalii de constructie BAUDER Fisa tehnica Romana ....................................... Sita de ...

Pagina 4 - Detalii de constructie BAUDER Fisa tehnica Romana tecţie contra rădăcinilor.
...

tecţie contra rădăcinilor. Plantarea vegetaţiei pe acoperişuri înclinate .............. 9 Înclinaţie a acoperişului < 10° ..................................... 9 Înclinaţie a acoperişului ≥ 10° . .................................... 9 Garajul subteran ............................................................. 10 Suprafeţele cu vegetaţie ............................................ 10 Îmbrăcămintea pentru zone de circulaţie a persoanelor ........................................ 10 Îmbrăcămintea pentru zone de circulaţie a autovehiculelor ................................... 11 Fundaţiile pentru încadrarea de margine/alte elemente de dotare ......................... 11 3 Detalii de construcţie Joncţiuni şi închideri Închiderea la marginea acoperişului Înălţimea închiderilor la arginea m acoperişului este reglementată în dispoziţiile referitoare la acoperişurile terasă. În legătură cu suprafaţa îmbrăcăminţii sa

Pagina 4-Detalii de constructie BAUDER Fisa tehnica Romana tecţie contra rădăcinilor.

Plantarea...

Pagina 5 - Detalii de constructie BAUDER Fisa tehnica Romana u umpluturii cu pietriş, aceste...

u umpluturii cu pietriş, aceste reglementări prevăd o înălţime a marginii coperişului de: a ■ ca. 10 cm la pante ale acoperişului c de până la 5° şi ■ ca. 5 cm la pante ale coperişului c a de peste 5°. Dacă, în cazul sistemelor cu mai multe straturi, se ntroduce un voal separat i de filtrare între stratul suport al vegetaţiei şi tratul de drenaj, acest s voal de filtrare trebuie recut în sus t printre egetaţie şi marginea de pietriş, v până foarte proape de suprafaţă. a Joncţiunea cu un perete Pentru joncţiunile cu pereţi, reglementările entru coperişuri p a terasă prevăd o înălţime a joncţiunii peste suprafaţa îmbrăcăminţii sau a u mpluturii cu pietriş de ■ ca. 15 cm la pante ale acoperişului c de până la 5° şi d ■ e cca. 10 cm la pante ale acoperişului de peste 5°. Elementele de drenaj caşerate cu voal, cum este plasa SDF prezentată în figura alăturată, trebuie lasate sub stratul p suport al vegetaţi

Pagina 5-Detalii de constructie BAUDER Fisa tehnica Romana u umpluturii cu pietriş, aceste reglementări...

Pagina 6 - Detalii de constructie BAUDER Fisa tehnica Romana ei şi sub marginea de pietriş....

ei şi sub marginea de pietriş. Într-un astfel de caz, nu mai i trebuie ntroduse benzi suplimentare s din voal de filtrare între tratul vegetal şi marginea de pietriş. Prin întinderea pe întreaga suprafaţă de sub marginea de pietriş până în zona de joncţiune, se sigură faptul că nici un fel de partia cule fine din stratul vegetal nu vor putea ătrunde în stratul de drenaj. p 4 Detalii de construcţie Joncţiuni şi închideri Joncţiunea cu o uşă În multe cazuri, la joncţiunile cu uşi nu se poate realiza practic înălţimea de joncţiune de 15 cm impusă de reglementările privind acoperişurile terasă. Reglementările admit în mod excepţional o reducere a înălţimii de joncţiune la 5 cm dacă se asigură în zona uşii o evacuare corectă a apei. Cu jgheabul de evacuare a apei KH 60/90 produs de Bauder se poate respecta această condiţie a reglementărilor şi se poate reduce la 5 cm înălţimea de joncţiune faţă de nivelul îmbrăcăminţii.

Pagina 6-Detalii de constructie BAUDER Fisa tehnica Romana ei şi sub marginea de pietriş. Într-un astfel...

Pagina 7 - Detalii de constructie BAUDER Fisa tehnica Romana Joncţiunea prezentată schematic
...

Joncţiunea prezentată schematic Ondulaţii ale construcţiei acoperite cu pământ În cazul unor ondulaţii ale construcţiei acoperite cu pământ, hidroizolaţia trebuie trecută la cel puţin 20 cm peste rostul orizontal, între înveliş şi perete. Voalul de filtrare poate fi plasat şi pe întreaga suprafaţă înaintea stratului de drenaj al eretelui, ca protecţie împop triva particulelor mici din pământul aflat deasupra. 5 Detalii de construcţie Evacuarea apei de pe acoperiş Galerie de control Deasupra deschiderilor de evacuare de pe acoperiş aflate la nivelul suprafeţelor acoperite cu vegetaţie, t rebuie instalată o galerie de control. Galeria de control Bauder E/I protejează deschiderile de evacuare de pe acoperiş împotriva mpurităţilor şi i permite oricând controlul şi curăţarea. Construcţia opacă împiedică creşterea vegetaţiei în deschiderile de evacuare. Prin orificiile de evacuare a apei de sub capac se asigură evacuarea apei din plan

Pagina 7-Detalii de constructie BAUDER Fisa tehnica Romana Joncţiunea prezentată schematic

Ondulaţii ale ...

Pagina 8 - Detalii de constructie BAUDER Fisa tehnica Romana ul substratului şi din cel al...

ul substratului şi din cel al hidroizolaţiei. Ca măsură suplimentară de protecţie împotriva creşterii plantelor şi pentru o mai bună evacuare a apei, aleria de control este ncadrată, g î p de obicei, cu ietriş. Galeria de control cu egmente s adăugabile În cazul plantărilor intensive de vegetaţie, galeria de ontrol Bauder E/I poate fi c adaptată la grosimea ecesară a stran tului prin segmente adăugabile. 6 Detalii de construcţie Evacuarea apei de pe acoperiş Acumularea apei La plantări intensive, printr-o acumulare a apei în stratul de drenaj poate fi reţinută suplimentar apă din p recipitaţii. Pentru aceasta se utilizează în deschiderea de evacuare de pe acoperiş elementul de acumulare Bauder, care este etanşat cu un strat suplimentar BauderPLANT E. Nivelul de acumulare nu trebuie să ajungă, în nici un caz, la nivelul stratului suport al vegetaţiei şi, din acest motiv, trebuie stabilit la maxim 2/3 din grosimea stratului de drenaj. Pentr

Pagina 8-Detalii de constructie BAUDER Fisa tehnica Romana ul substratului şi din cel al hidroizolaţiei. Ca...

Pagina 9 - Detalii de constructie BAUDER Fisa tehnica Romana u acumularea apei în stratul de drenaj...

u acumularea apei în stratul de drenaj se pretează foarte bine în special materialele minerale vărsate, cum ar fi drenul mineral Bauder L 2/11. Sita de terasă Deasupra deschiderilor de evacuare de pe acoperiş poate fi montată sita de terasă Bauder. Ea se livrează la dimensiunile de 250 x 250 mm şi 400 x 400 mm. Interval de reglaj pe înălţime 80 – 100 mm. 7 Detalii de construcţie Străpungeri ale acoperişului Trecerea la suprafaţa cu vegetaţie /pavajul de plăci Cupola transparentă În zona de străpungere entru cupole p transparente sau pentru alte elemente t rebuie prevăzute benzi de pietriş fără vegetaţie. Înălţimea coroanei de aşezare a cupolei ransparente deasut pra suprafeţei învelişului superior sau a pietrişului trebuie să fie de 15 cm. Substraturile vegetaţiei pentru sisteme într-un singur strat trebuie să aibă o capacitate de iltrare stabilă în timp, f astfel că nu este necesar un voal de filtrare între marginea de pietriş şi

Pagina 9-Detalii de constructie BAUDER Fisa tehnica Romana u acumularea apei în stratul de drenaj se...

Pagina 10 - Detalii de constructie BAUDER Fisa tehnica Romana stratul suport al vegetaţiei.
...

stratul suport al vegetaţiei. Încadrarea cu pietre de margine Elementul de drenaj şi reţinere DSE 20 i poate fi ntercalat între suprafaţa verde şi cea a îmbrăcăminţii. Drenajul nu este întrerupt nici dacă la limita dintre suprafeţele verzi şi ale îmbrăcăminţii se introduc în mortar pietre de margine sau alte profiluri de margine. 8 Detalii de construcţie Plantarea vegetaţiei pe acoperişuri înclinate Înclinaţie a acoperişului < 10° La înclinaţii mici ale coperişului, nu a apar forţe mari de deplasare. În astfel de cazuri, evacuarea apei se poate face fără probleme într-un jgheab suspendat prin intermediul unui colţar de tablă perforată şi, de bicei, arginea aco erişului o m p capătă astfel un aspect plăcut. La o c onstrucţie cu acoperiş în pantă, substratul plantelor este aplicat direct pe placa de reţinere a apei. Existând un pericol mai ridicat de spălare a particulelor fine în raport cu acoperişurile terasă, de-a ungul
