Diblu plastic pentru schela RAWLPLUG HRK

Limba: Romana
13 afisari
Tip documentatie: Fisa tehnica
Salvează pdf

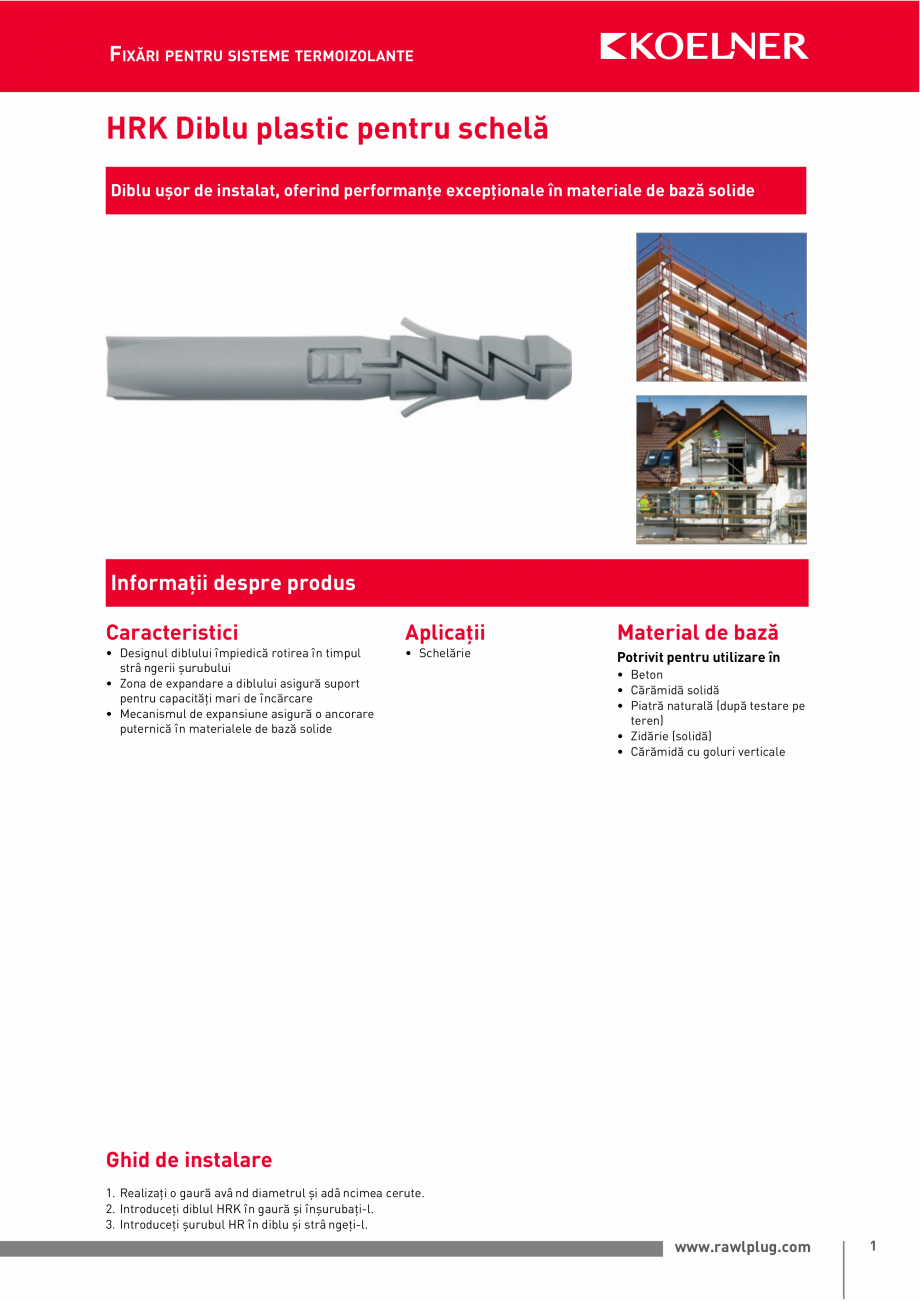

Pagina 1-Diblu plastic pentru schela RAWLPLUG HRK Fisa tehnica Romana FIXĂRI PENTRU SISTEME TERMOIZOLANTE
...

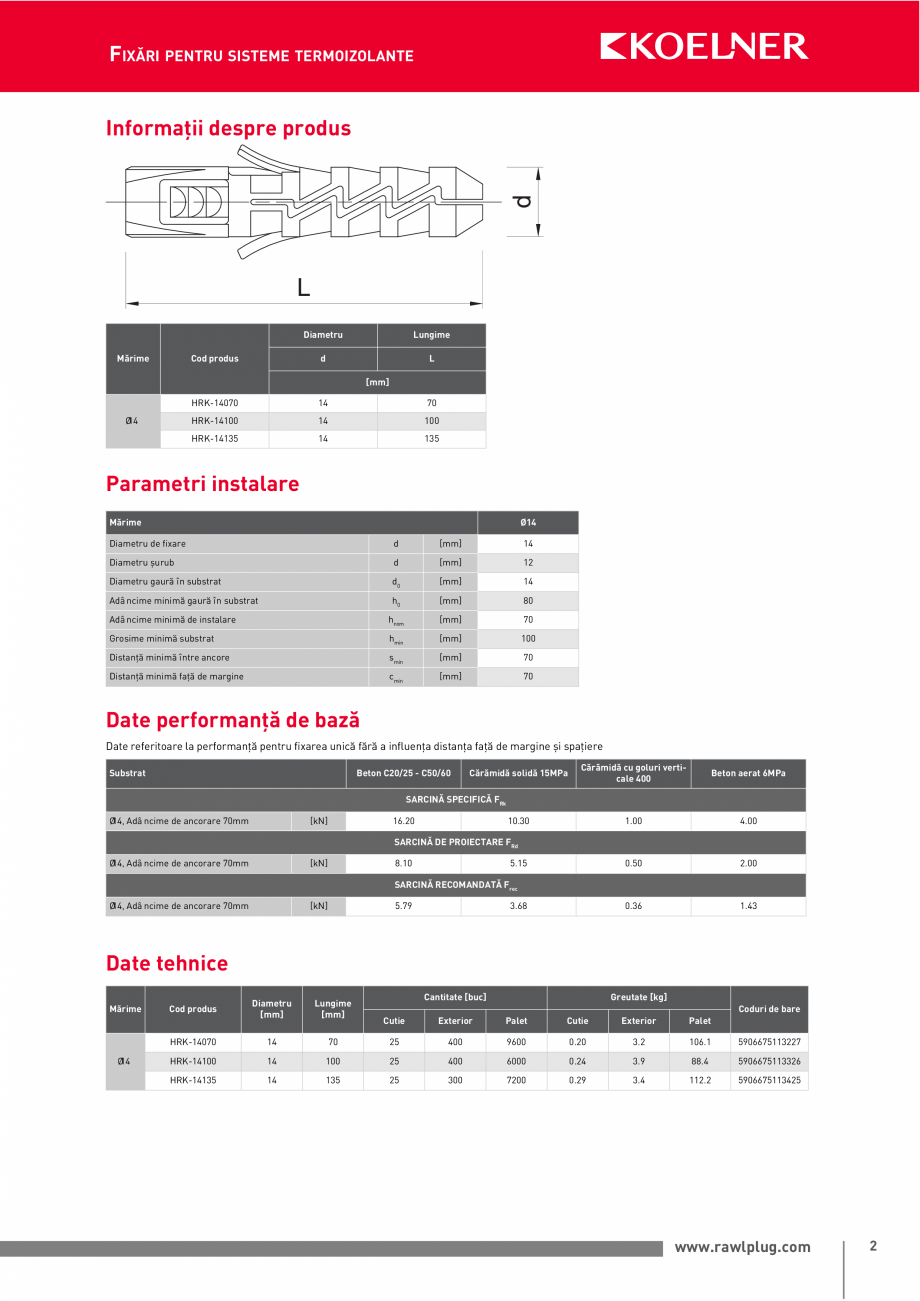

Pagina 2-Diblu plastic pentru schela RAWLPLUG HRK Fisa tehnica Romana s

d

L

HRK-14070

14

70

HRK-14100

...
s d L HRK-14070 14 70 HRK-14100 14 100 HRK-14135 14 135 [mm] Ø14 Parametri instalare Mărime Ø14 Diametru de fixare d [mm] 14 Diametru șurub d [mm] 12 Diametru gaură în substrat d0 [mm] 14 Adâncime minimă gaură în substrat h0 [mm] 80 Adâncime minimă de instalare hnom [mm] 70 Grosime minimă substrat hmin [mm] 100 Distanță minimă între ancore smin [mm] 70 Distanță minimă față de margine cmin [mm] 70 Date performanţă de bază Date referitoare la performanță pentru fixarea unică fără a influența distanța față de margine și spațiere Substrat Beton C20/25 - C50/60 Cărămidă solidă 15MPa Cărămidă cu goluri verti­ cale 400 Beton aerat 6MPa 1.00 4.00 0.50 2.00 0.36 1.43 SARCINĂ SPECIFICĂ FRk Ø14, Adâncime de ancorare 70mm [kN] 16.20 10.30 SARCINĂ DE PROIECTARE FRd Ø14, Adâncime de ancorare 70mm [kN] 8.10 5.15 SARCINĂ RECOMANDATĂ Frec Ø14, Adâncime de ancorare 70mm [kN] 5.79 ... ascunde
