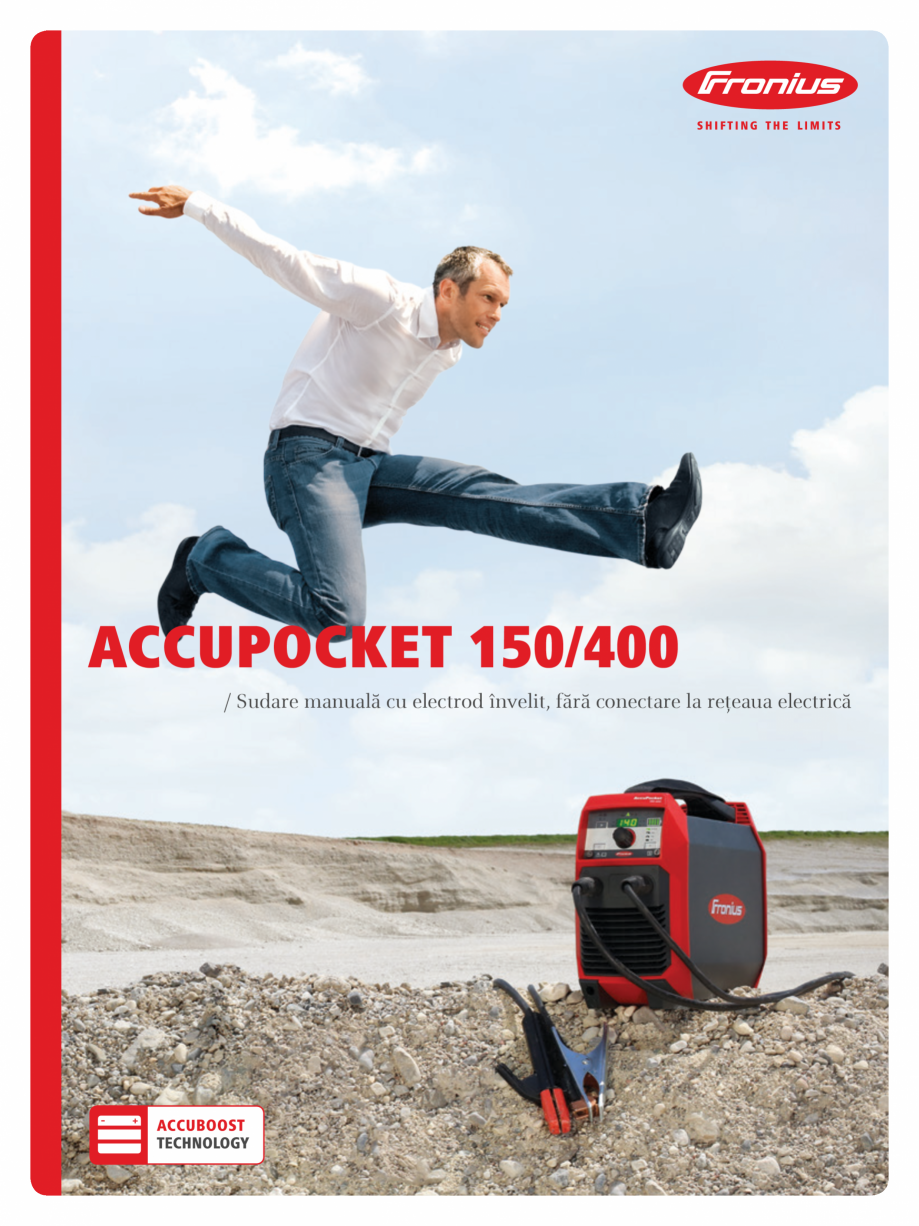

Echipament de sudura cu electrozi SEI FRONIUS AccuPocket 150/400
ACCUPOCKET 150/400
/ Sudare manuală cu electrod învelit, fără conectare la rețeaua electrică

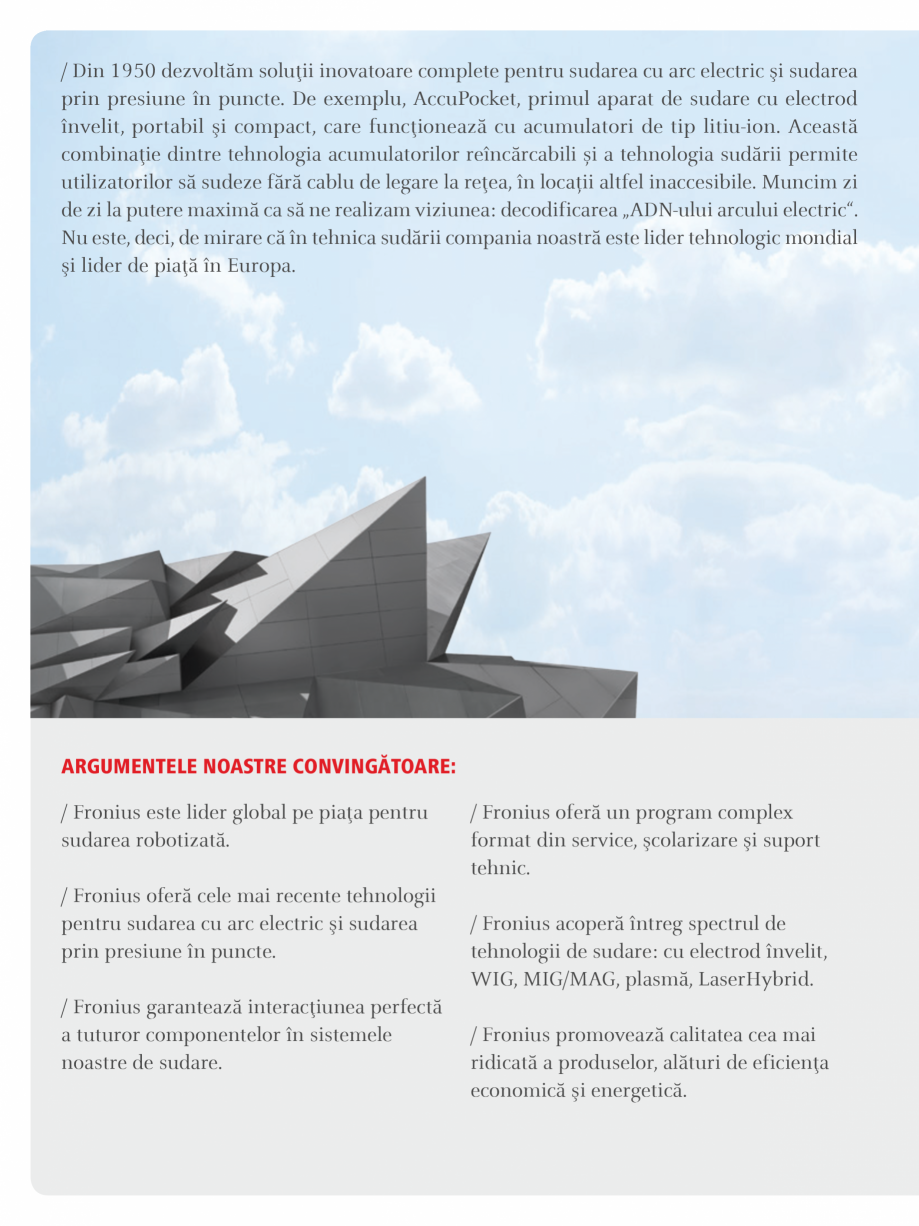

/ Din 1950 dezvoltăm soluţii inovatoare complete pentru sudarea cu arc electric şi sudarea
prin presiune în puncte. De exemplu, AccuPocket, primul aparat de sudare cu electrod
învelit, portabil şi compact, care funcţionează cu acumulatori de tip litiu-ion. Această
combinaţie dintre tehnologia acumulatorilor reîncărcabili și a tehnologia sudării permite
utilizatorilor să sudeze fără cablu de legare la reţea, în locații altfel inaccesibile. Muncim zi
de zi la putere maximă ca să ne realizam viziunea: decodificarea „ADN-ului arcului electric“.
Nu este, deci, de mirare că în tehnica sudării compania noastră este lider tehnologic mondial
şi lider de piaţă în Europa.
Argumentele noastre convingătoare:
/ Fronius este lider global pe piaţa pentru
sudarea robotizată.
/ Fronius oferă cele mai recente tehnologii
pentru sudarea cu arc electric şi sudarea
prin presiune în puncte.
/ Fronius garantează interacţiunea perfectă
a tuturor componentelor în sistemele
noastre de sudare.
/ Fronius oferă un program complex
format din service, şcolarizare şi suport
tehnic.
/ Fronius acoperă întreg spectrul de
tehnologii de sudare: cu electrod învelit,
WIG, MIG/MAG, plasmă, LaserHybrid.
/ Fronius promovează calitatea cea mai
ridicată a produselor, alături de eficienţa
economică şi energetică.

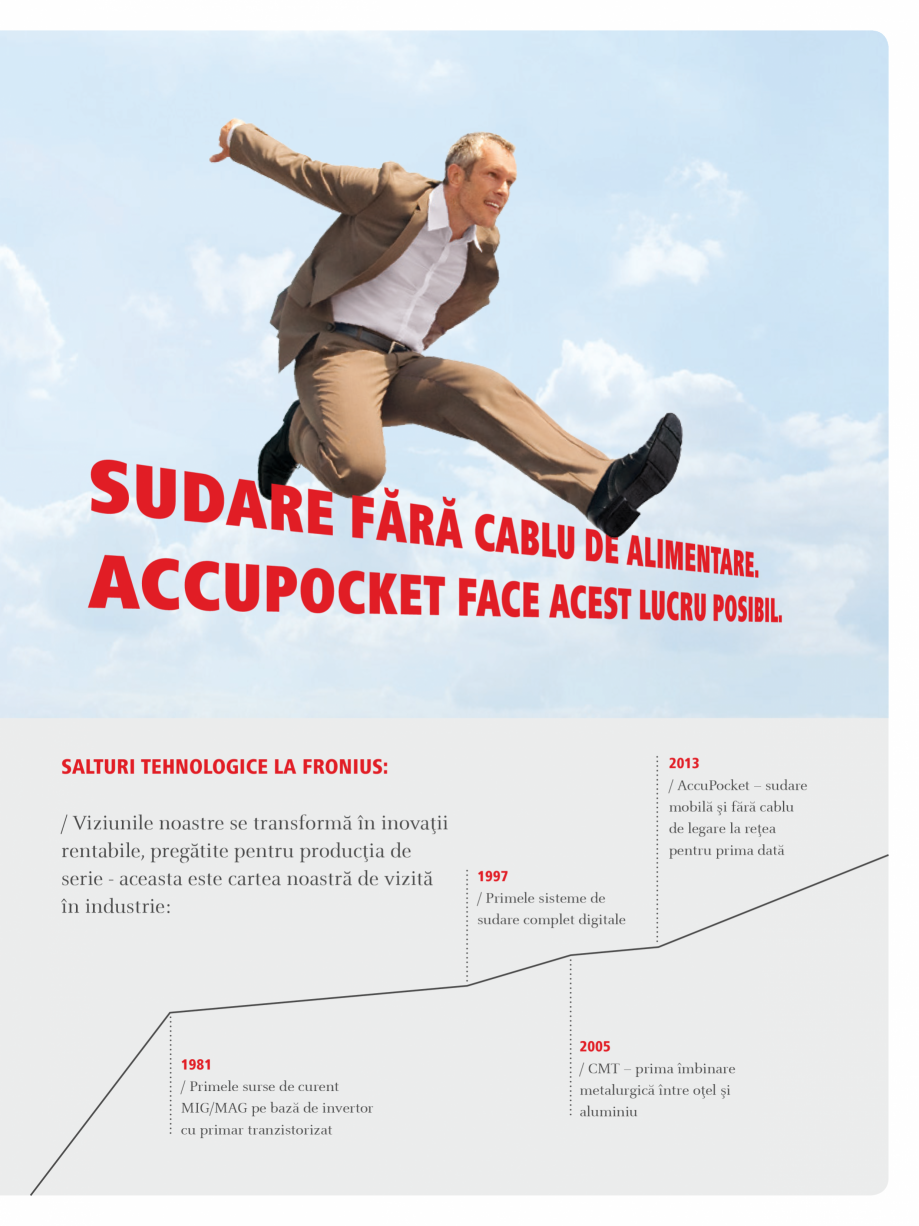

SALTURI TEHNOLOGICE LA FRONIUS:
/ Viziunile noastre se transformă în inovaţii
rentabile, pregătite pentru producţia de
serie - aceasta este cartea noastră de vizită
în industrie:
1981
/ Primele surse de curent
MIG/MAG pe bază de invertor
cu primar tranzistorizat
2013
/ AccuPocket – sudare
mobilă şi fără cablu
de legare la reţea
pentru prima dată
1997
/ Primele sisteme de
sudare complet digitale
2005
/ CMT – prima îmbinare
metalurgică între oţel şi
aluminiu

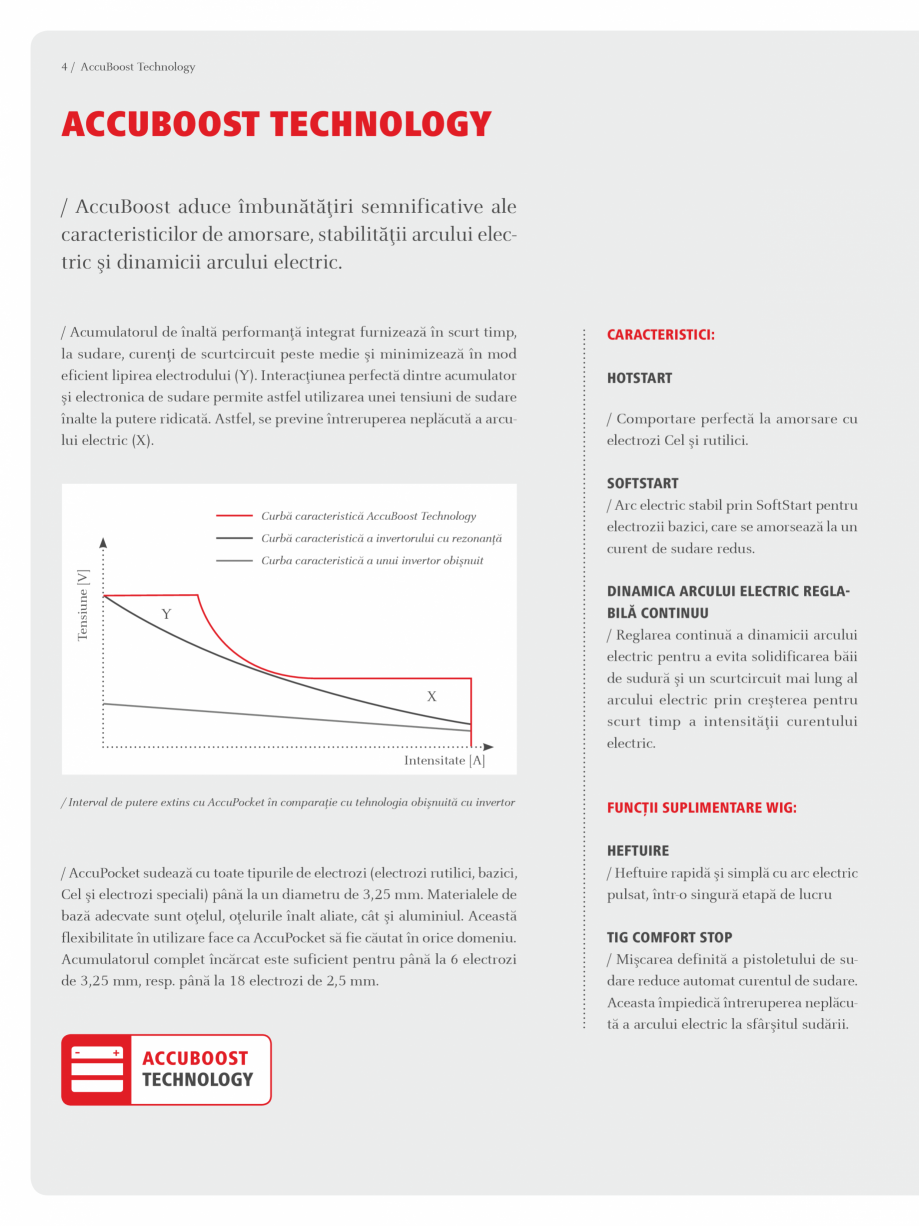

4 / AccuBoost Technology
ACCUBOOST TECHNOLOGY
/ Accu
Boost aduce îmbunătăţiri semnificative ale
caracteristicilor de amorsare, stabilităţii arcului electric şi dinamicii arcului electric.
/ Acumulatorul de înaltă performanţă integrat furnizează în scurt timp,
la sudare, curenţi de scurtcircuit peste medie şi minimizează în mod
eficient lipirea electrodului (Y). Interacţiunea perfectă dintre acumulator
şi electronica de sudare permite astfel utilizarea unei tensiuni de sudare
înalte la putere ridicată. Astfel, se previne întreruperea neplăcută a arcului electric (X).
Curbă caracteristică AccuBoost Technology
Curbă caracteristică a invertorului cu rezonanţă
Tensiune [V]
Curba caracteristică a unui invertor obişnuit
Y
X
Intensitate [A]
/ Interval de putere extins cu AccuPocket în comparaţie cu tehnologia obişnuită cu invertor
/ AccuPocket sudează cu toate tipurile de electrozi (electrozi rutilici, bazici,
Cel şi electrozi speciali) până la un diametru de 3,25 mm. Materialele de
bază adecva
te sunt oţelul, oţelurile înalt aliate, cât şi aluminiul. Această
flexibilitate în utilizare face ca AccuPocket să fie căutat în orice domeniu.
Acumulatorul complet încărcat este suficient pentru până la 6 electrozi
de 3,25 mm, resp. până la 18 electrozi de 2,5 mm.
CARACTERISTICI:
HOTSTART
/ Comportare perfectă la amorsare cu
electrozi Cel şi rutilici.
SOFTSTART
/ Arc electric stabil prin SoftStart pentru
electrozii bazici, care se amorsează la un
curent de sudare redus.
DINAMICA ARCULUI ELECTRIC REGLABILĂ CONTINUU
/ Reglarea continuă a dinamicii arcului
electric pentru a evita solidificarea băii
de sudură şi un scurtcircuit mai lung al
arcului electric prin creşterea pentru
scurt timp a intensităţii curentului
electric.
FUNCŢII SUPLIMENTARE WIG:
HEFTUIRE
/ Heftuire rapidă şi simplă cu arc electric
pulsat, într-o singură etapă de lucru
TIG COMFORT STOP
/ Mişcarea definită a pistoletului de sudare reduce automat curentul de sudare.
Aceasta îm
piedică întreruperea neplăcută a arcului electric la sfârşitul sudării.

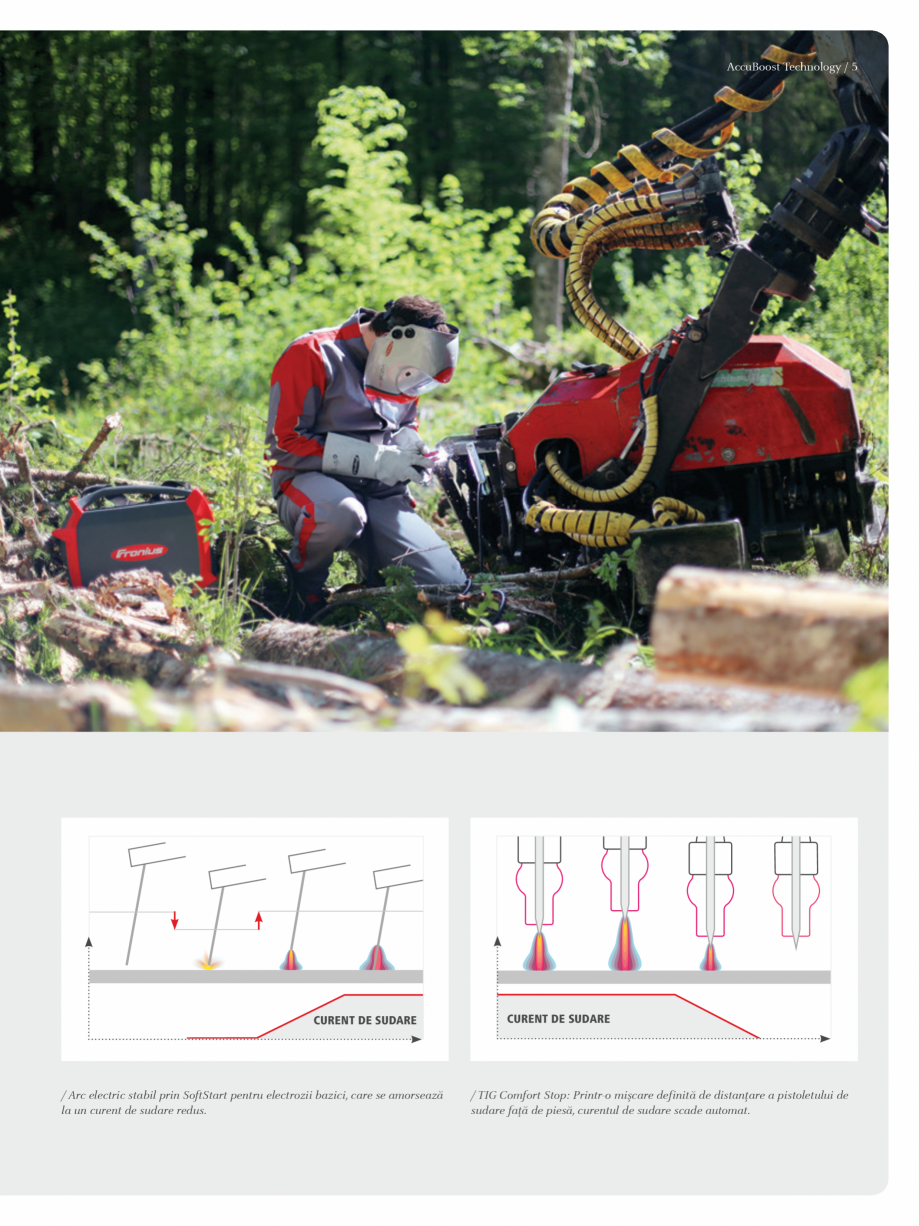

AccuBoost Technology / 5
CURENT DE SUDARE
/ Arc electric stabil prin SoftStart pentru electrozii bazici, care se amorsează
la un curent de sudare redus.
CURENT DE SUDARE
/ TIG Comfort Stop: Printr-o mişcare definită de distanţare a pistoletului de
sudare faţă de piesă, curentul de sudare scade automat.

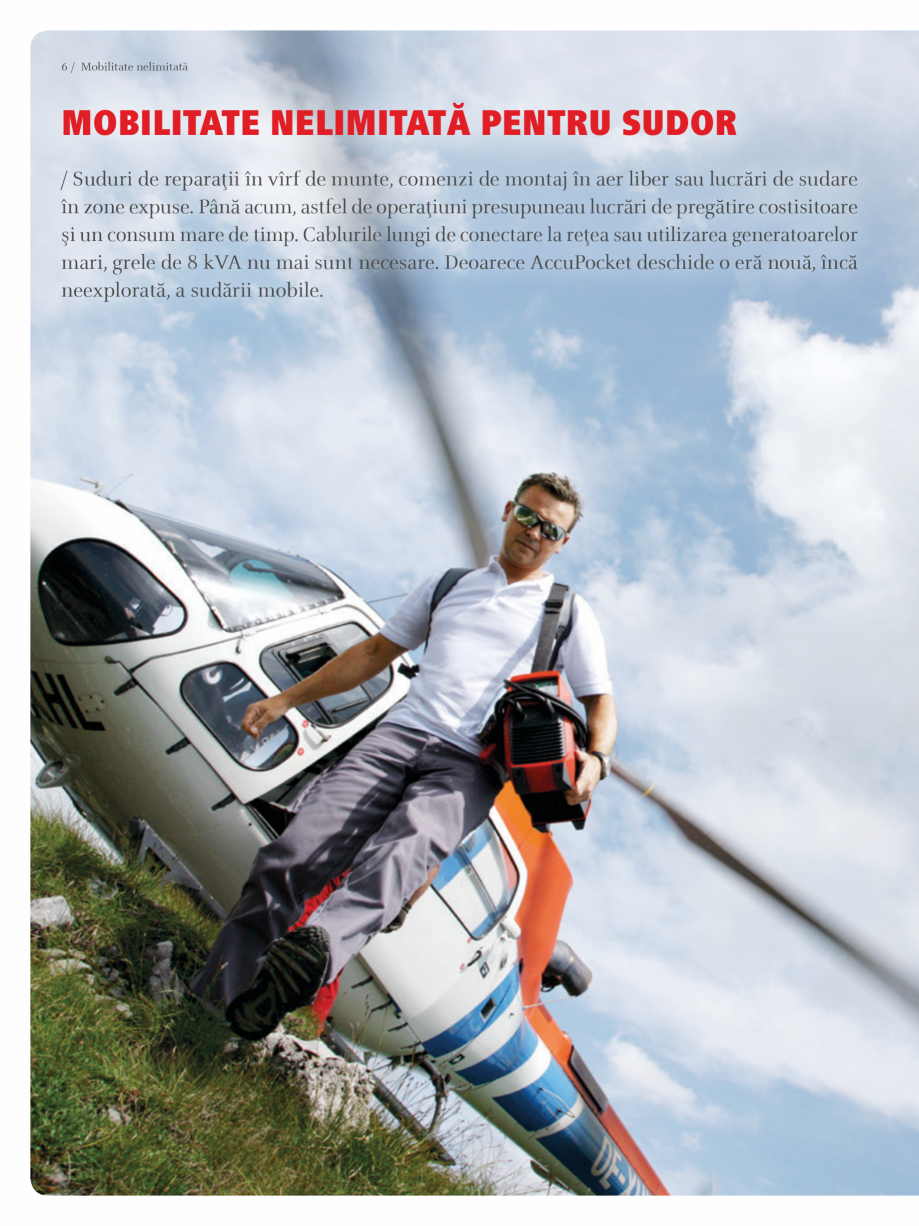

6 / Mobilitate nelimitată
MOBILITATE NELIMITATĂ PENTRU SUDOR
/ Suduri de reparaţii în vîrf de munte, comenzi de montaj în aer liber sau lucrări de sudare
în zone expuse. Până acum, astfel de operaţiuni presupuneau lucrări de pregătire costisitoare
şi un consum mare de timp. Cablurile lungi de conectare la reţea sau utilizarea generatoarelor
mari, grele de 8 kVA nu mai sunt necesare. Deoarece AccuPocket deschide o eră nouă, încă
neexplorată, a sudării mobile.

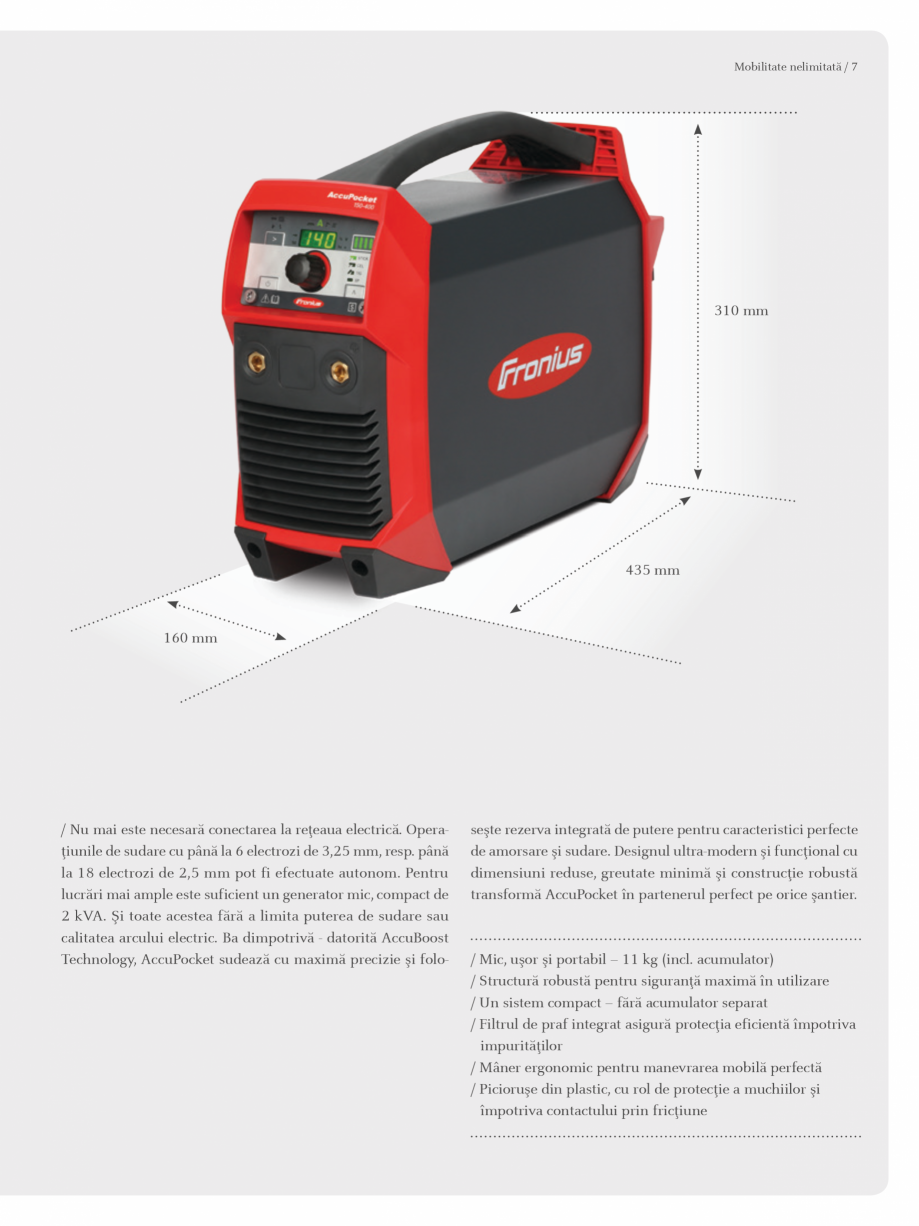

Mobilitate nelimitată / 7
310 mm
435 mm
160 mm
/ Nu mai este necesară conectarea la reţeaua electrică. Op
eraţiunile de sudare cu până la 6 electrozi de 3,25 mm, resp. până
la 18 electrozi de 2,5 mm pot fi efectuate autonom. Pentru
lucrări mai ample este suficient un generator mic, compact de
2 kVA. Şi toate acestea fără a limita puterea de sudare sau
calitatea arcului electric. Ba dimpotrivă - datorită AccuBoost
Technology, AccuPocket sudează cu maximă precizie şi folo-
seşte rezerva integrată de putere pentru caracteristici perfecte
de amorsare şi sudare. Designul ultra-modern şi funcţional cu
dimensiuni reduse, greutate minimă şi construcţie robustă
transformă AccuPocket în partenerul perfect pe orice şantier.
/ Mic, uşor şi portabil – 11 kg (incl. acumulator)
/ Structură robustă pentru siguranţă maximă în utilizare
/ Un sistem compact – fără acumulator separat
/ Filtrul de praf integrat asigură protecţia eficientă împotriva
impurităţilor
/ Mâner ergonomic pentru manevrarea mobilă perfectă
/ Picioruşe din plastic, cu rol de protecţie
a muchiilor şi
împotriva contactului prin fricţiune

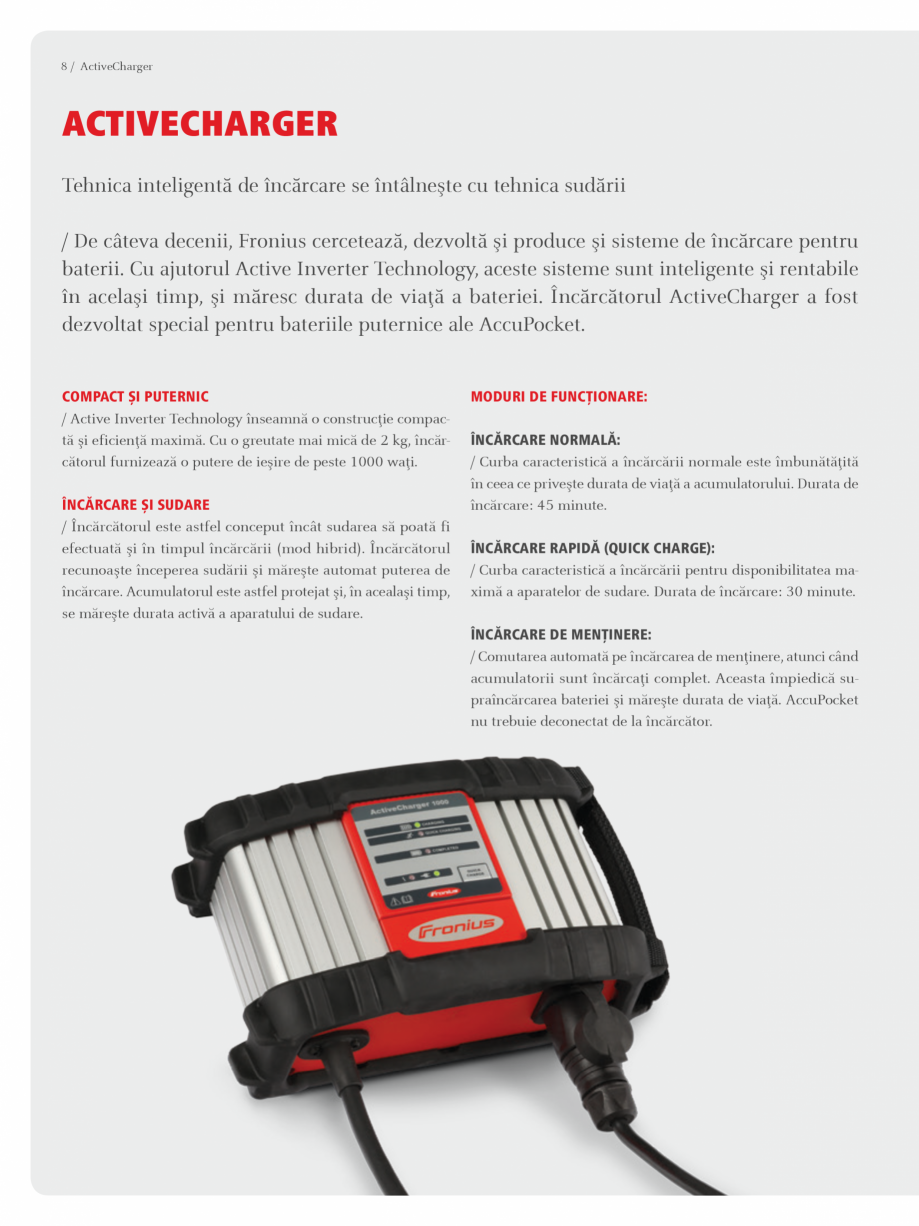

8 / ActiveCharger
ACTIVECHARGER
Tehnica inteligentă de încărcare se întâlneşte cu tehnica sudării
/ De câteva decenii, Fronius cercetează, dezvoltă şi produce şi sisteme de încărcare pentru
baterii. Cu ajutorul Active Inverter Technology, aceste sisteme sunt inteligente şi rentabile
în acelaşi timp, şi măresc durata de viaţă a bateriei. Încărcătorul ActiveCharger a fost
dezvoltat special pentru bateriile puternice ale AccuPocket.
COMPACT ŞI PUTERNIC
/ Active Inverter Technology înseamnă o construcţie compactă şi eficienţă maximă. Cu o greutate mai mică de 2 kg, încărcătorul furnizează o putere de ieşire de peste 1000 waţi.
ÎNCĂRCARE ŞI SUDARE
/ Încărcătorul este astfel conceput încât sudarea să poată fi
efectuată şi în timpul încărcării (mod hibrid). Încărcătorul
recunoaşte începerea sudării şi măreşte automat puterea de
încărcare. Acumulatorul este astfel prot
ejat şi, în acealaşi timp,
se măreşte durata activă a aparatului de sudare.
MODURI DE FUNCŢIONARE:
ÎNCĂRCARE NORMALĂ:
/ Curba caracteristică a încărcării normale este îmbunătăţită
în ceea ce priveşte durata de viaţă a acumulatorului. Durata de
încărcare: 45 minute.
ÎNCĂRCARE RAPIDĂ (Quick Charge):
/ Curba caracteristică a încărcării pentru disponibilitatea maximă a aparatelor de sudare. Durata de încărcare: 30 minute.
ÎNCĂRCARE DE MENŢINERE:
/ Comutarea automată pe încărcarea de menţinere, atunci când
acumulatorii sunt încărcaţi complet. Aceasta împiedică supraîncărcarea bateriei şi măreşte durata de viaţă. AccuPocket
nu trebuie deconectat de la încărcător.

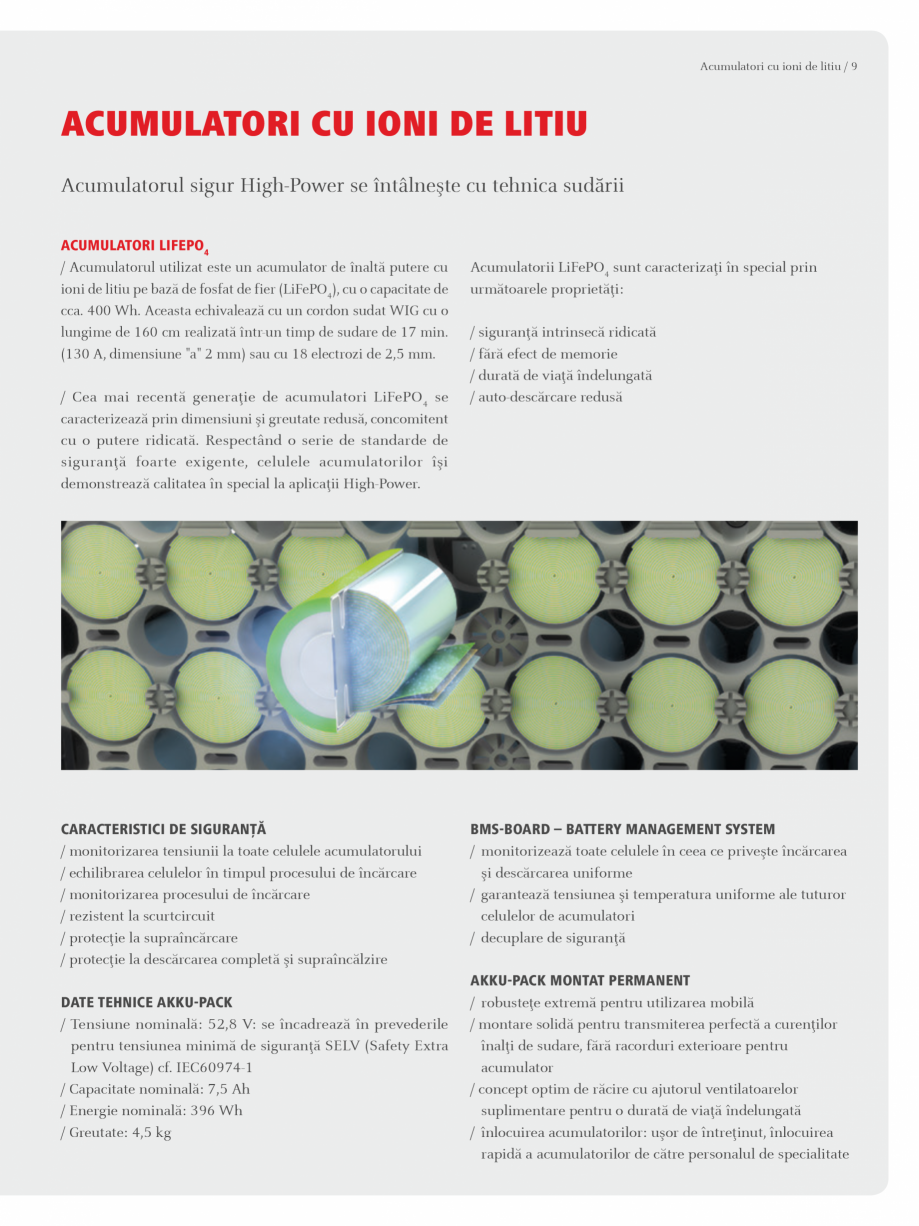

Acumulatori cu ioni de litiu / 9
ACUMULATORI CU IONI DE LITIU
Acumulatorul sigur High-Power se întâlneşte cu tehnica sudării
ACUMULATORI LiFePO4
/ Acumulatorul utilizat este un acumulator de înaltă putere cu
ioni de litiu pe bază de fosfat de fier (LiFePO4), cu o c
apacitate de
cca. 400 Wh. Aceasta echivalează cu un cordon sudat WIG cu o
lungime de 160 cm realizată într-un timp de sudare de 17 min.
(130 A, dimensiune "a" 2 mm) sau cu 18 electrozi de 2,5 mm.
/ Cea mai recentă generaţie de acumulatori LiFePO4 se
caracterizează prin dimensiuni şi greutate redusă, concomitent
cu o putere ridicată. Respectând o serie de standarde de
siguranţă foarte exigente, celulele acumulatorilor îşi
demonstrează calitatea în special la aplicaţii High-Power.
CARACTERISTICI DE SIGURANŢĂ
/ monitorizarea tensiunii la toate celulele acumulatorului
/ echilibrarea celulelor în timpul procesului de încărcare
/ monitorizarea procesului de încărcare
/ rezistent la scurtcircuit
/ protecţie la supraîncărcare
/ protecţie la descărcarea completă şi supraîncălzire
DATE TEHNICE AKKU-PACK
/ Tensiune nominală: 52,8 V: se încadrează în prevederile
pentru tensiunea minimă de siguranţă SELV (Safety Extra
Low Voltage) cf. IEC60974-1
/ Capacitate
nominală: 7,5 Ah
/ Energie nominală: 396 Wh
/ Greutate: 4,5 kg
Acumulatorii LiFePO4 sunt caracterizaţi în special prin
următoarele proprietăţi:
/ siguranţă intrinsecă ridicată
/ fără efect de memorie
/ durată de viaţă îndelungată
/ auto-descărcare redusă
BMS-BOARD – BATTERY MANAGEMENT SYSTEM
/ monitorizează toate celulele în ceea ce priveşte încărcarea
şi descărcarea uniforme
/ garantează tensiunea şi temperatura uniforme ale tuturor
celulelor de acumulatori
/ decuplare de siguranţă
AKKU-PACK MONTAT PERMANENT
/ robusteţe extremă pentru utilizarea mobilă
/ montare solidă pentru transmiterea perfectă a curenţilor
înalţi de sudare, fără racorduri exterioare pentru
acumulator
/ concept optim de răcire cu ajutorul ventilatoarelor
suplimentare pentru o durată de viaţă îndelungată
/ înlocuirea acumulatorilor: uşor de întreţinut, înlocuirea
rapidă a acumulatorilor de către personalul de specialitate

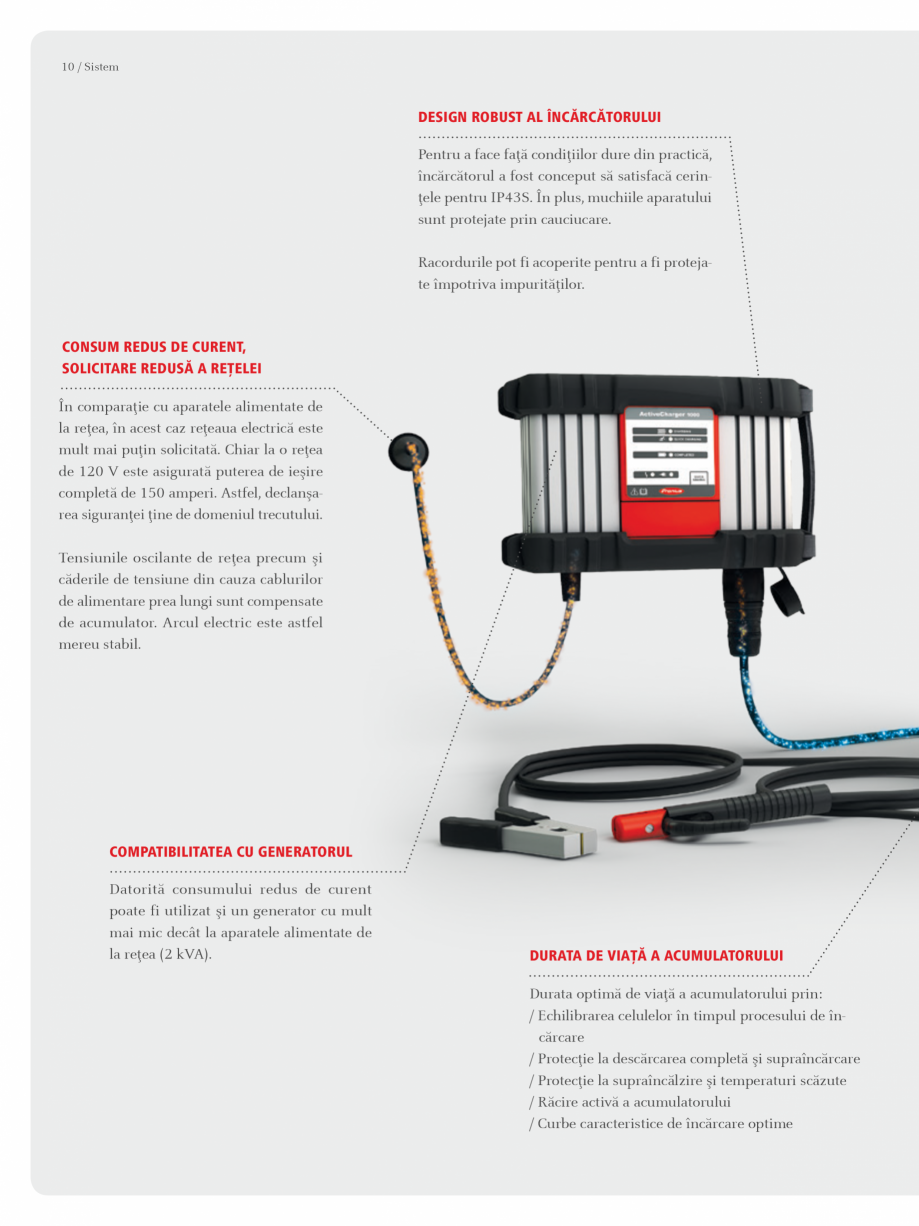

10 / Sistem
DESIGN ROBUST AL
ÎNCĂRCĂTORULUI
Pentru a face faţă condiţiilor dure din practică,
încărcătorul a fost conceput să satisfacă cerinţele pentru IP43S. În plus, muchiile aparatului
sunt protejate prin cauciucare.
Racordurile pot fi acoperite pentru a fi protejate împotriva impurităţilor.
CONSUM REDUS DE CURENT,
SOLICITARE REDUSĂ A REŢELEI
În comparaţie cu aparatele alimentate de
la reţea, în acest caz reţeaua electrică este
mult mai puţin solicitată. Chiar la o reţea
de 120 V este asigurată puterea de ieşire
completă de 150 amperi. Astfel, declanşarea siguranţei ţine de domeniul trecutului.
Tensiunile oscilante de reţea precum şi
căderile de tensiune din cauza cablurilor
de alimentare prea lungi sunt compensate
de acumulator. Arcul electric este astfel
mereu stabil.
COMPATIBILITATEA CU GENERATORUL
Datorită consumului redus de curent
poate fi utilizat şi un generator cu mult
mai mic decât la aparatele alimentate de
la reţea (2 kVA).
DURATA DE VIAŢĂ A ACUMULATOR
ULUI
Durata optimă de viaţă a acumulatorului prin:
/ Echilibrarea celulelor în timpul procesului de încărcare
/ Protecţie la descărcarea completă şi supraîncărcare
/ Protecţie la supraîncălzire şi temperaturi scăzute
/ Răcire activă a acumulatorului
/ Curbe caracteristice de încărcare optime

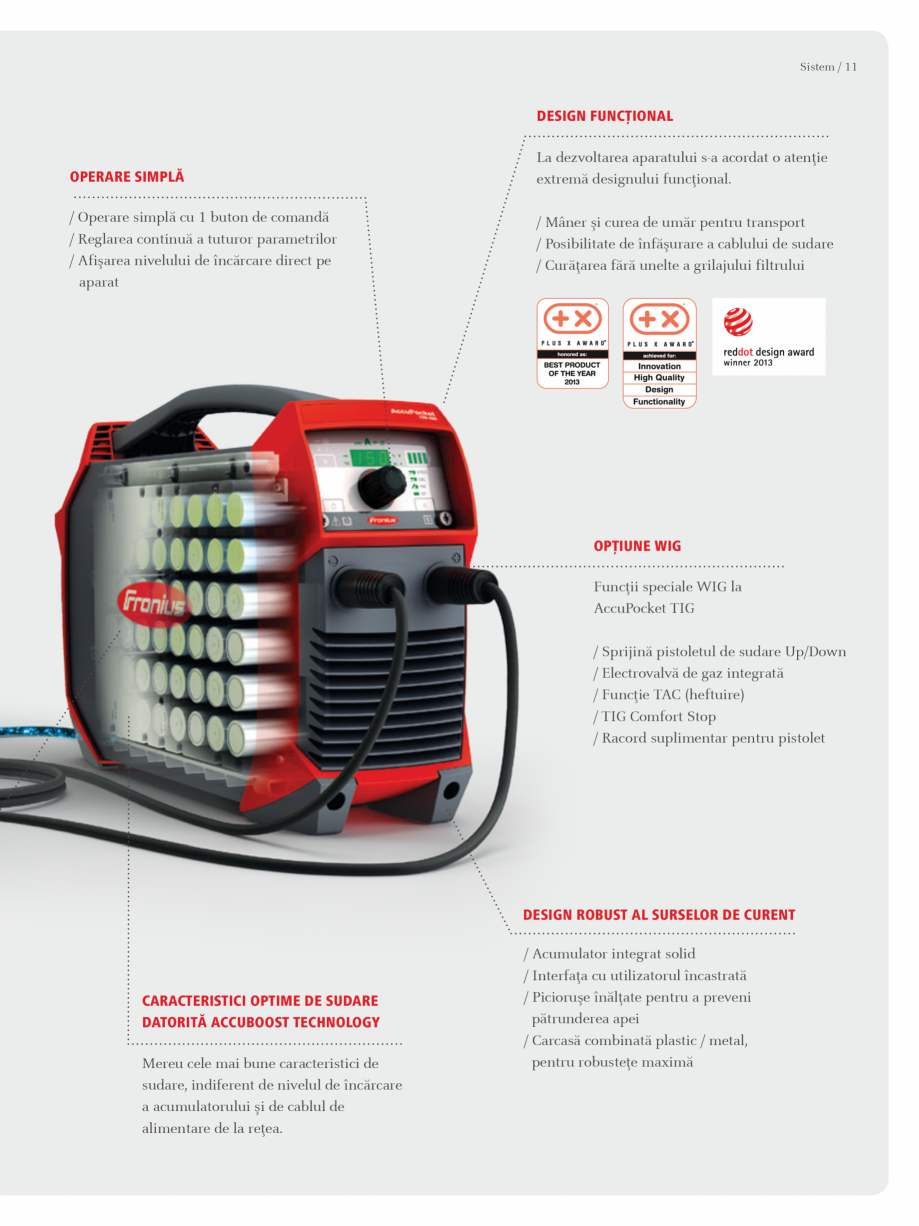

Sistem / 11
DESIGN FUNCŢIONAL
OPERARE SIMPLĂ
/ Operare simplă cu 1 buton de comandă
/ Reglarea continuă a tuturor parametrilor
/ Afişarea nivelului de încărcare direct pe
aparat
La dezvoltarea aparatului s-a acordat o atenţie
extremă designului funcţional.
/ Mâner şi curea de umăr pentru transport
/ Posibilitate de înfăşurare a cablului de sudare
/ Curăţarea fără unelte a grilajului filtrului
OPŢIUNE WIG
Funcţii speciale WIG la
AccuPocket TIG
/ Sprijină pistoletul de sudare Up/Down
/ Electrovalvă de gaz integrată
/ Funcţie TAC (heftuire)
/ TIG Comfort Stop
/ Racord suplimentar pentru pistolet
DESIGN ROBUST AL SURSELOR DE CURENT
CARACTERISTICI
OPTIME DE SUDARE
DATORITĂ ACCUBOOST TECHNOLOGY
Mereu cele mai bune caracteristici de
sudare, indiferent de nivelul de încărcare
a acumulatorului şi de cablul de
alimentare de la reţea.
/ Acumulator integrat solid
/ Interfaţa cu utilizatorul încastrată
/ Picioruşe înălţate pentru a preveni
pătrunderea apei
/ Carcasă combinată plastic / metal,
pentru robusteţe maximă

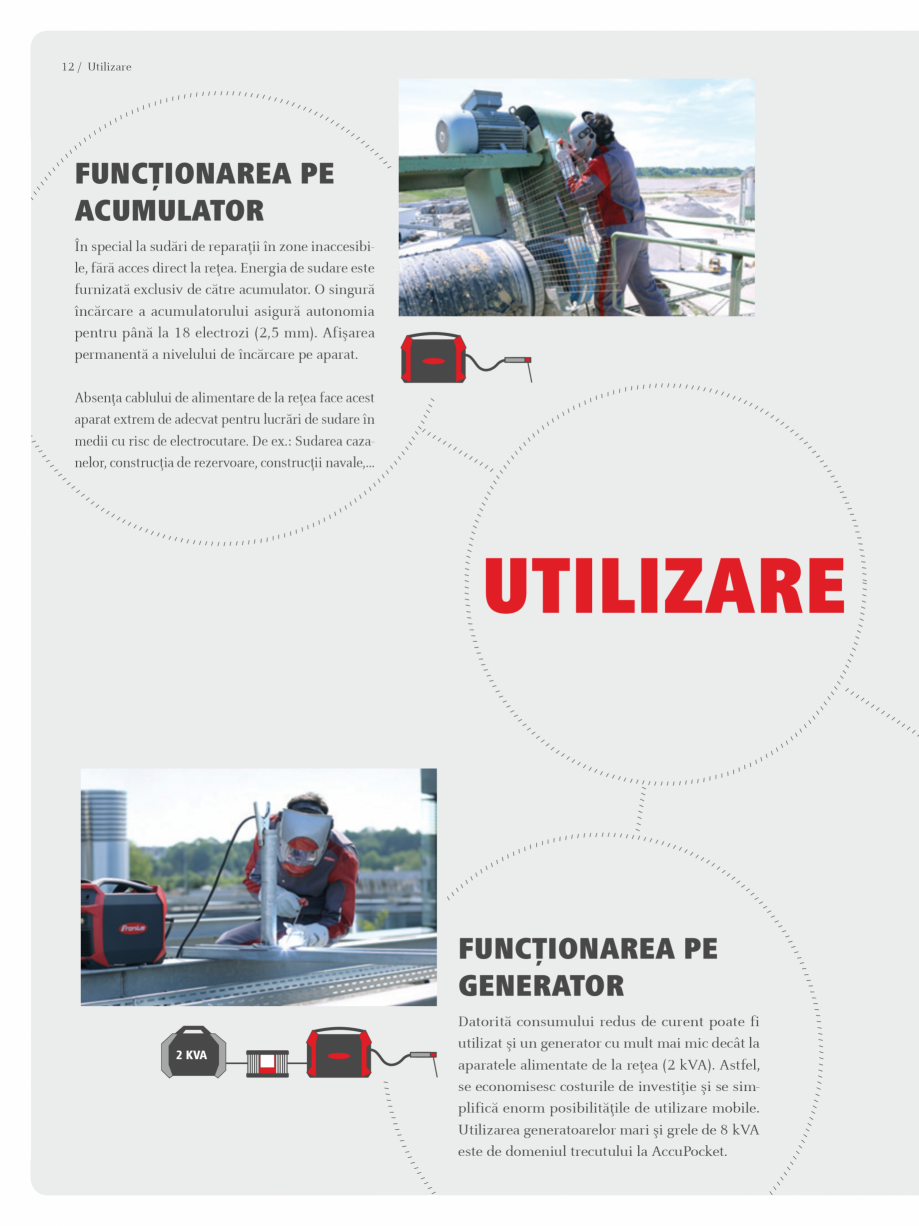

12 / Utilizare
/
/
/
/
/
/
/
/
/
/ / / /
/ / /
/ /
/ /
/ /
/ /
/ /
/
FUNCŢIONAREA PE
ACUMULATOR
/
/
/ / / / / / / / / / /
/ / / /
/ / /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / / / / / / / / / / / /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / / / / / / / / / / / /
/ /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
UTILIZARE
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / / / / / / /
/ / / / /
/ / /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/ / / / / / / / / / / /
/ /
/
/ /
/ /
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/ / / /
/ / / /
/
/ / / / / / / / / /
/ / /
/ / / /
/ /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
FUNCŢIONAREA PE
GENERATOR
/
/ / / / / / / /
/ / / / /
/ / /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
Datorită consumului redus de curent poate fi
utilizat şi un generator cu mult mai mic decât la
aparatele alimentate de la reţea (2 kVA). Astfel,
se economisesc costurile de investiţie şi se simplifică enorm posibilităţile de utilizare mobile.
Utilizarea generatoarelor mari şi grele de 8 kVA
este de domeniul trecutului la AccuPocket.
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / /
/ / /
/ /
/ /
/ /
/
/ /
2 KVA
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / / / / / / / / / / / / /
/ /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/ /
/ /
/ /
/
Absenţa cablului de alimentare de la reţea face acest
aparat extrem de adecvat pentru lucrări de sudare în
medii cu risc de electrocutare. De ex.: Sudarea cazanelor, construcţia de rezervoare, construcţii navale,...
/
/ / / /
/ / /
/ /
/ /
/ /
/ /
/ /
În special la sudări de reparaţii în zone inaccesibile, fără acces direct la reţea. Energia de sudare este
furnizată exclusiv de către acumulator. O singură
încărcare a acumulatorului asigură autonomia
pentru până la 18 electrozi (2,5 mm). Afişarea
permanentă a nivelului de încărcare pe aparat.
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
Utilizare / 13
/
/
/
/
/
/ / / / / / / /
/ / /
/ / / / /
/ /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/

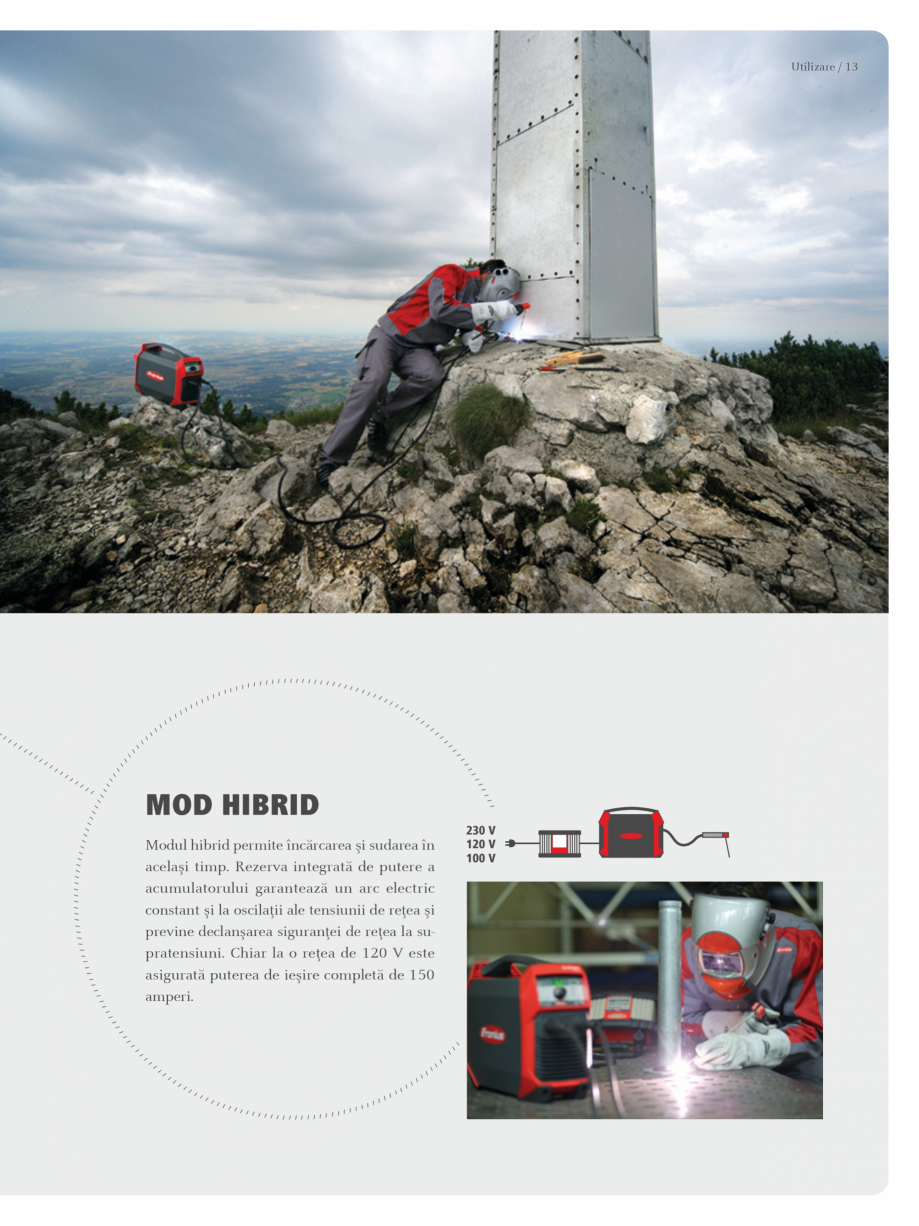

MOD HIBRID
/
/ /
/ /
230 V
120 V
100 V
/
/
/
Modul hibrid permite încărcarea şi sudarea în
acelaşi timp. Rezerva integrată de putere a
acumulatorului garantează un arc electric
constant şi la oscilaţii ale tensiun
ii de reţea şi
previne declanşarea siguranţei de reţea la supratensiuni. Chiar la o reţea de 120 V este
asigurată puterea de ieşire completă de 150
amperi.
/
/
/
/
/
/
/
/ / / / / / / /
/ / / / /
/ / /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / / / / / / / / /
/ / / /
/ / /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/

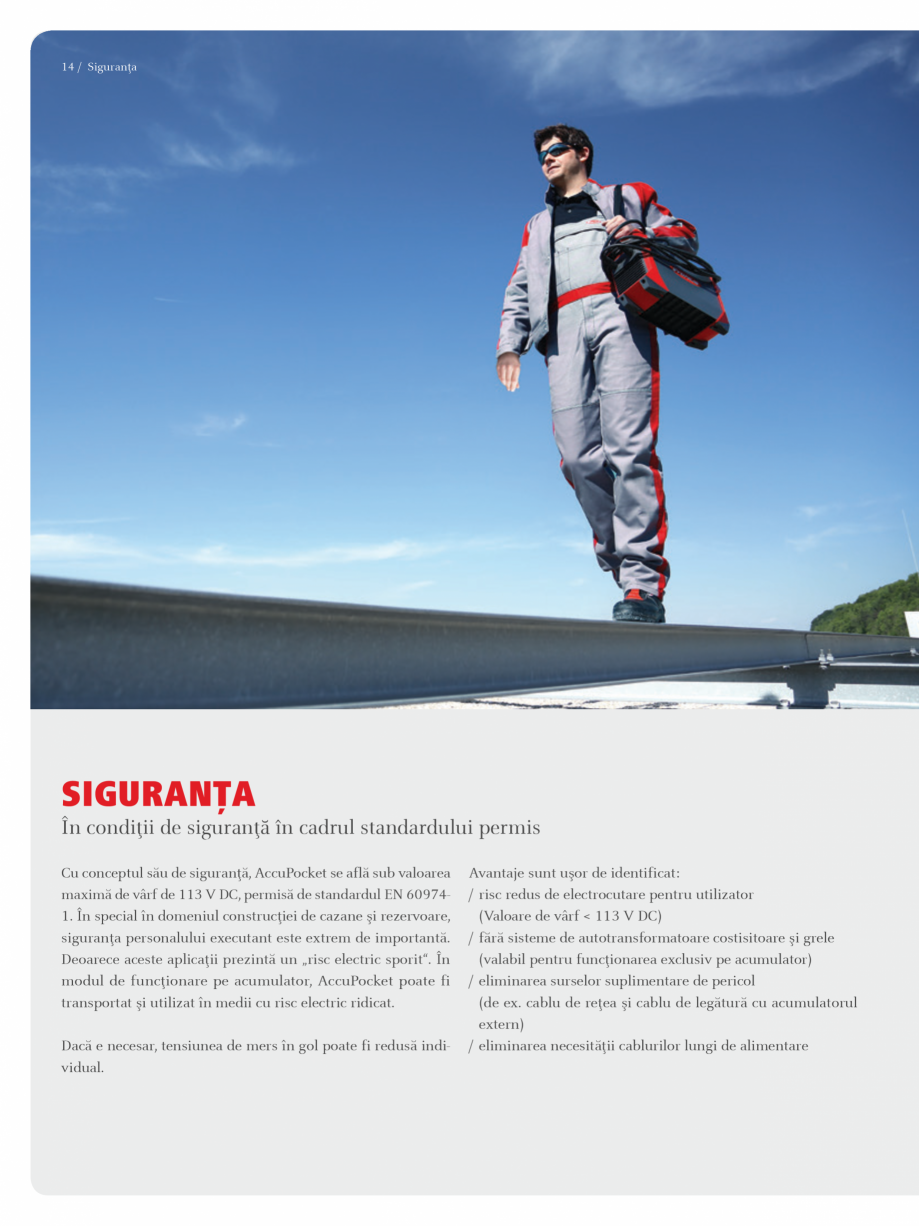

14 / Siguranţa
SIGURANŢA
În condiţii de siguranţă în cadrul standardului permis
Cu conceptul său de siguranţă, AccuPocket se află sub valoarea
maximă de vârf de 113 V DC, permisă de standardul EN 609741. În special în domeniul construcţiei de cazane şi rezervoare,
siguranţa personalului executant este extrem de importantă.
Deoarece aceste aplicaţii prezintă un „risc electric sporit“. În
modul de funcţionare pe acumulator, AccuPocket poate fi
transportat şi utiliz
ii de reţea şi
previne declanşarea siguranţei de reţea la supratensiuni. Chiar la o reţea de 120 V este
asigurată puterea de ieşire completă de 150
amperi.
/
/
/
/
/
/
/
/ / / / / / / /
/ / / / /
/ / /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/ / / / / / / / / /
/ / / /
/ / /
/ / /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/ /
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
14 / Siguranţa
SIGURANŢA
În condiţii de siguranţă în cadrul standardului permis
Cu conceptul său de siguranţă, AccuPocket se află sub valoarea
maximă de vârf de 113 V DC, permisă de standardul EN 609741. În special în domeniul construcţiei de cazane şi rezervoare,
siguranţa personalului executant este extrem de importantă.
Deoarece aceste aplicaţii prezintă un „risc electric sporit“. În
modul de funcţionare pe acumulator, AccuPocket poate fi
transportat şi utiliz
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Fisa tehnica
4 p | EN
TransPocket 2500
Catalog, brosura
2 p | RO
AccuPocket 150/400
