Pagina 1 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana GAMA DE PRODUSE
CĂMINE
...

GAMA DE PRODUSE CĂMINE Elemente de cămin ELEMENTE DE CĂMIN / POZE ELEMENTE DE CĂMIN / POZE ELEMENTE DE CĂMIN / PREZENTARE Caracteristicile principale ale elementelor pentru cămin SW Umwelttechnik produce o gamă largă de elemente de cămin cu aplicabilitate în diferite domenii. Materialul folosit pentru elementele de cămin este un beton C 35/45. Între radier și inele precum și între inelele componente, rostul poate ﬁ etanșat cu garnituri de cauciuc. Radierul căminului se confecționează în conformitate cu solicitarea beneﬁciarului cu pantă, racorduri, ramiﬁcații etc. În perete se pot monta din fabrică piesele înglobate ce pot ﬁ racordate la orice tip de tubulatură. Materialele de bază ale elementelor de cămin Agregatele folosite sunt: -sort 0-16mm Calitatea cimentului: - C35/45 XC4-XF4-XA2-16-S4 CP012/1:2007 - apa este de calitatea apei potabile - acceleratori de priză (~2 % din cantitatea de ciment ) - plastiﬁanți (cu reducerea raportului

Pagina 1-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana GAMA DE PRODUSE
CĂMINE

Elemente de...

Pagina 2 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana A/C, ceea ce inﬂuențează...

A/C, ceea ce inﬂuențează favorabil rezistența produsului) Oțelul beton: -se va folosi oțel beton proﬁlat tip BST500S Condiții de calitate -Normativ: STAS 2448/82, EN206/2002, SR EN 1917/2003 Condiții pentru suprafața elementelor: Partea interioară a radierului (precum și jgheabul) trebuie să aibă o rugozitate mică, astfel încât viteza apei din canal să nu se micșoreze, respectiv să nu varieze semniﬁcativ la trecerea prin cămin. Pe suprafața elementelor nu se admit ﬁsuri, denivelări, pori, părți desprinse sau segregări. Aceste condiții sunt accentuat și impuse în zonele de contact cu inelele de etanșare din cauciuc. Condiția de rezistență pentru betoane este cea a betonului C 35/45. Condiția de permeabilitate pentru elementele de beton este P8. Descărcarea și depozitarea a) Elementele pentru căminele de vizitare vor ﬁ descărcate din vehiculul cu care au fost livrate, cu utilaje adecvate de ridicat și transport, care să asigure o ridicare

Pagina 2-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana A/C, ceea ce inﬂuențează favorabil...

Pagina 3 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana și coborâre fără șocuri....

și coborâre fără șocuri. Nu se vor aplica solicitări prin șoc, târâre sau rostogolire a elementelor pentru căminele de vizitare. b) Elementele pentru căminele de vizitare vor ﬁ depozitate la o distanță față de groapa de fundație care să protejeze pereții gropii de deteriorări. c) Elementele pentru căminele de vizitare vor ﬁ depozitate în poziție verticală, astfel încât să nu se producă deteriorări . d) Garniturile de etanșare, care au fost livrate, trebuie să ﬁe protejate de îngheț sau expunere excesivă la razele soarelui, ﬁind astfel depozitate încât să se evite deformarea lor puternică. Ele vor ﬁ protejate de carburanți, chimicale, solvenți ,etc. e) Clientul va indica și va pune la dispoziție un loc de depozitare adecvat. 4 ELEMENTE DE CAMIN / MONTAJ/CATEGORII f) Se va evita murdărirea și deteriorarea elementelor prefabricate, în special a mufelor și a elementelor de îmbinare prin îmbucare. g) Pentru deteriorări cauzate d

Pagina 3-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana și coborâre fără șocuri. Nu se vor ...

Pagina 4 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana e depozitarea sau manipularea ...

e depozitarea sau manipularea la locul construcției, nu se va asigura o livrare de substituție. Montajul De la începutul lucrărilor de construcție, supraveghetorul construcției (responsabilul de șantier) va veriﬁca dacă sunt întrunite condițiile pentru montarea regulamentară a elementelor pentru căminele de vizitare. Încă un control al elementelor de construcție, înainte de montaj, pentru detectarea, de exemplu a murdăririi, deteriorărilor, ﬁsurilor etc. Nu se vor monta elemente deteriorate. Așezarea prin suprapunere a elementelor pentru căminele de vizitare la așezarea centrică și orizontală se va evita strivirea unilaterală a garniturilor de etanșare. În cazul inﬁltrării de apă în groapa de fundație se vor lua măsuri pentru evacuarea apei. Acolo unde este cazul, se vor lua măsuri de asigurare contra plutirii elementelor de construcție. Generalități Spațiul de lucru liber din jurul căminului de vizitare trebuie să ﬁe de minim 600mm. Gro

Pagina 4-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana e depozitarea sau manipularea la locul...

Pagina 5 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana apa de fundație va ﬁ...

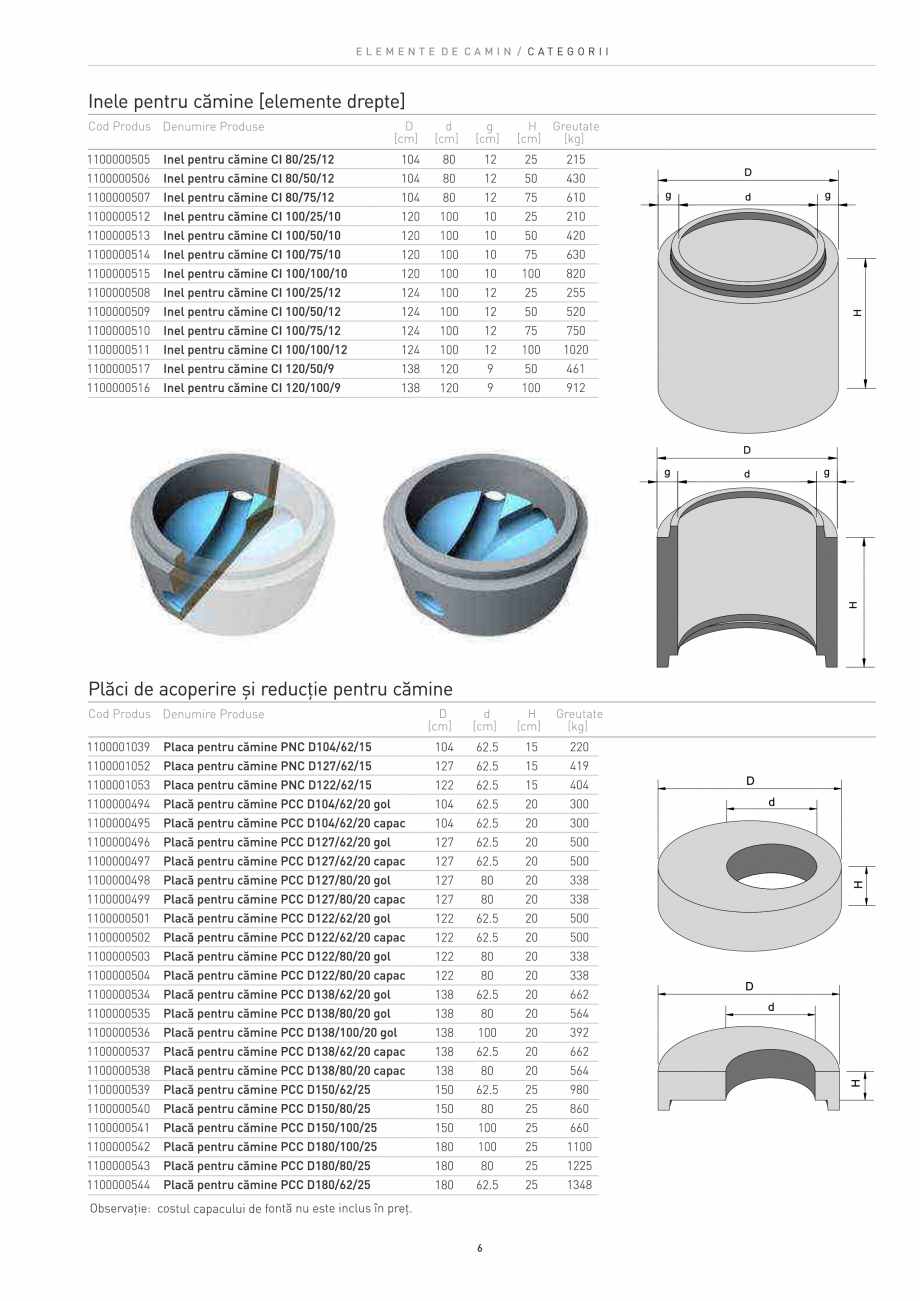

apa de fundație va ﬁ realizată în conformitate cu normele tehnice în vigoare. Materialul pentru stratul de fundație trebuie să corespundă cerințelor statice. Realizarea căminului de vizitare trebuie să ﬁe făcută în conformitate cu cerințele statice. Toate elementele pentru căminele de vizitare sunt așezate întotdeauna în plan orizontal și centrate unul peste celălalt. În caz contrar se produce neetanșeitatea căminului de vizitare. 5 ELEMENTE DE CAMIN / CATEGORII 6 ELEMENTE DE CAMIN / CATEGORII 7 ELEMENTE DE CAMIN / CATEGORII 8 ELEMENTE DE CAMIN / CATEGORII 9 ELEMENTE DE CAMIN / CATEGORII Radier CR 80/75/9 10 10 ELEMENTE DE CAMIN / CATEGORII H [cm] Greutate [kg] Preț [RON] 3100000002 GS RG H330 Bază receptor gaură DN150* 150 45 33 96 133,25 3100000004 GS RG H330 Bază receptor gaură DN200* 200 45 33 96 133,25 3100000008 GS II H300 Inel intermediar* 45 30 60 94,19 3100000007 GS II H200 Inel intermediar* 45 20 40

Pagina 5-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana apa de fundație va ﬁ realizată în...

Pagina 6 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana 79,95

3100000006 GS II H100...

79,95 3100000006 GS II H100 Inel intermediar* 45 10 20 63,53 3100000014 GS ISC H570 Inel superior cu suport coş* 45 57 125 193,80 3100000013 GS ISC H200 Inel superior cu suport coş* 45 20 44 95,00 3100000015 GS IS H300 Inel superior* 45 30 60 100,68 3100000016 GS IAC H60 Inel aducere la cotă* 45 6 25 68,40 3100000017 GS C Coş gură de scurgere* 35 27 2 69,42 3100000064 GS G Grătar gură de scurgere drept 48x48 10 98 358,95 3100000065 GS G Grătar gură de scurgere concav 48x48 10 98 376,90 H DRACORD DINTERIOR [cm] [cm] Dn Cod Produs Denumire Produse DN Guri de scurgere - Tip1 *[fără receptor nămol, fără sifon] Construcţie minimă: - Element de bază cu gaură - Inel superior cu suport coş - Coş - Grătar Aducere la cotă cu: - Inel intermediar (având înălţimea de 10, 20 sau 30 cm) - Inel superior cu suport coş (având înălţimea de 20 sau 57 cm) - Inel de aducere la cotă d DN DN H DN DN H H H H H H H d

Pagina 6-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana 79,95

3100000006 GS II H100 Inel...

Pagina 7 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana
Prin folosirea inelelor...

Prin folosirea inelelor intermediare între elementul de bază şi inelul intermediar cu racord, se pot varia volumul receptorului de nămol şi cota scurgerii. 11 H [cm] Greutate [kg] Preț [RON] 45 33 96 133,25 3100000009 GS IIR H350 Inel interm. racord DN150* 150 45 35 80 220,45 3100000010 GS IIR H350 Inel interm. racord DN200* 200 45 35 80 216,33 3100000008 GS II H300 Inel intermediar* 45 30 60 94,19 3100000007 GS II H200 Inel intermediar* 45 20 40 79,95 3100000006 GS II H100 Inel intermediar* 45 10 20 63,53 3100000014 GS ISC H570 Inel superior cu suport coş* 45 57 125 193,80 3100000013 GS ISC H200 Inel superior cu suport coş* 45 20 44 95,00 3100000015 GS IS H300 Inel superior* 45 30 60 100,68 3100000016 GS IAC H60 Inel aducere la cotă* 45 6 25 68,40 3100000017 GS C Coş gură de scurgere* 35 27 2 69,42 3100000064 GS G Grătar gură de scurgere drept 48x48 10 98 358,95 3100000065 GS G Grătar gura de scurgere con

Pagina 7-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana
Prin folosirea inelelor intermediare...

Pagina 8 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana cav

48x48

10

98

376,90
...

cav 48x48 10 98 376,90 3100000005 GS RN H330 Bază receptor nămol* *[ cu receptor nămol, fără sifon ] Construcţie minimă: - Element de bază - Inel intermediar cu racord - Inel superior cu suport coş - Coş - Grătar d H H DN DN H H DN DN H H H H d 12 H DRACORD DINTERIOR [cm] [cm] DN Cod Produs Denumire Produse DN Guri de scurgere - Tip2 H [cm] Greutate [kg] Preț [RON] 45 33 96 133,25 3100000011 GS IIS H500 Inel cu sifon racord DN150* 150 45 50 116 220,45 3100000012 GS IIS H500 Inel cu sifon racord DN200* 200 45 50 116 216,33 3100000008 GS II H300 Inel intermediar* 45 30 60 94,19 3100000007 GS II H200 Inel intermediar* 45 20 40 79,95 3100000006 GS II H100 Inel intermediar* 45 10 20 63,53 3100000014 GS ISC H570 Inel superior cu suport coş* 45 57 125 193,80 3100000013 GS ISC H200 Inel superior cu suport coş* 45 20 44 95,00 3100000015 GS IS H300 Inel superior* 45 30 60 100,68 3100000016 GS IAC H60 Inel

Pagina 8-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana cav

48x48

10

98

376,90

3100000005 GS...

Pagina 9 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana aducere la cotă*

45

6

25

...

aducere la cotă* 45 6 25 68,40 3100000017 GS C Coş gură de scurgere* 35 27 2 69,42 3100000064 GS G Grătar gură de scurgere drept 48x48 10 98 358,95 3100000065 GS G Grătar gură de scurgere concav 48x48 10 98 376,90 3100000005 GS RN H330 Bază receptor nămol* *[ cu receptor nămol, cu sifon ] Construcţie minimă: - Element de bază - Inel intermediar cu sifon - Inel superior cu suport coş - Coş - Grătar d H H H DN DN H H DN DN H H H H H d Prin folosirea inelelor intermediare între elementul de bază şi inelul intermediar cu racord, se pot varia volumul receptorului de nămol şi cota scurgerii. 13 H DRACORD DINTERIOR [cm] [cm] DN Cod Produs Denumire Produse DN Guri de scurgere - Tip3 DRACORD DINTERIOR [cm] [cm] H [cm] Greutate [kg] Preț [RON] 45 120 250 399,14 45 33 125 110,18 150 45 33 113 132,56 1100000691 GS RG H330 Bază receptor gaură DN150/230 200 1100001334 GS IIS H500 Inel cu sifon racord DN150 150 45

Pagina 9-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana aducere la cotă*

45

6

25

68,40
...

Pagina 10 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana 33

115

104,20

45

50

116
...

33 115 104,20 45 50 116 220,59 1100000693 GS II H200 Inel intermediar 45 20 40 45,94 1100000694 GS II H300 Inel intermediar 45 30 60 61,40 1100000692 GS II H500 Inel intermediar 45 50 100 86,87 3100000064 GS G Grătar gură de scurgere drept 48x48 10 98 358,95 3100000065 GS G Grătar gură de scurgere concav 48x48 10 98 376,90 1100001393 GS RN-S cu receptor namol si sifon H1,2m 150 1100000690 GS RN H330 Bază receptor nămol 1100000707 GS RR H330 Bază receptor racord Dn150 H Cod Produs Denumire Produse DN Guri de scurgere - Tip4 *[ cu receptor nămol, cu sifon ] Construcţie minimă: - Element de bază - Inel intermediar cu sifon - Inel superior cu suport coş - Coş - Grătar d H H H DN H d Prin folosirea inelelor intermediare între elementul de bază şi inelul intermediar cu racord, se pot varia volumul receptorului de nămol şi cota scurgerii. Cămine de racord Cod Produs Denumire Produse DEXT [cm] DINT gPERETE H Greutate Preț [c

Pagina 10-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana 33

115

104,20

45

50

116

220,59
...

Pagina 11 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana m] [cm] [cm]
[kg]
[RON]
...

m] [cm] [cm] [kg] [RON] 1100000838 GS PA 58/6 Placa acoperire necarosabila 58 58 - 6 45 80,00 1100000693 GS II H200 Inel intermediar 55 45 5 20 40 45,94 1100000694 GS II H300 Inel intermediar 55 45 5 30 60 61,40 55 45 5 50 100 86,87 5.5 33 210 45 140,53 H 56 H gperete H 1100000842 GS RD H330 Baza receptor racord dublu H 1100000692 GS II H500 Inel intermediar Dext Dint 14 ELEMENTE DE CAMIN / AVANTAJE Domenii de utilizare: Elementele de cămin au un vast domeniu de utilizare, și pot ﬁ folosite în următoarele aplicații: -cămine utilizate în infrastructură cu diferite tipuri de racord: - cu racord de beton de la diametru DN300 la diametru DN2000, cu diferite unghiuri între intrare și ieșire. - cu racorduri din alte materiale: PVC, Pafsin, PEHD, Teava Corugata . Avantajele elementelor de cămin Familia de cămine SW are ca scop schimbarea și accelerarea lucrărilor de canalizare executate clasic. Partea inferioară a căminelor est

Pagina 11-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana m] [cm] [cm]
[kg]
[RON]

1100000838 GS PA...

Pagina 12 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana e produsă industrial față ...

e produsă industrial față de cele clasice, executate monolit. O asemenea precizie nu se poate obtine la o execuție clasică. Inelele și elementele de racord (reducțiile) sunt confecționate prin vibropresare, spre deosebire de metodele clasice. În acest mod, materialele acestor elemente componente sunt etanșe, nu necesită alte lucrări de etanșare sau de protecție. Cu aceste elemente calitatea execuției crește și se mărește foarte mult productivitatea, implicit timpul de execuție. - avantajos din punct de vedere al timpului de execuție; - montaj ușor și rapid. - poate ﬁ supus solicitărilor imediat; - montaj independent de condițiile meteorologice; - suprafața inferioară și exterioară netedă; - pot ﬁ realizate cămine cu diametere mari ale racordurilor. - diferite posibilitați de construcție, care pe șantier sunt foarte diﬁcil de realizat, (ex. cămine de schimbare de direcției curgerii). - se pot realiza proﬁle hidraulice în cămine care în mod

Pagina 12-Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana e produsă industrial față de cele...

Pagina 13 - Elemente de camin SW UMWELTTECHNIK Catalog, brosura Romana normal sunt foarte greu
de...

normal sunt foarte greu de executat pe șantier. Observaţie: la cerere se pot executa cămine rectangulare de diferite dimensiuni și forme (poligon neregulat) cu racorduri de până la DN3000mm amplaste la diferite unghiuri, în limita a 50 to ,14 lungime și 4,5 m lațime. 15 ELEMENTE DE CAMIN / REFERINȚE 16 ELEMENTE DE CAMIN / REFERINȚE 17 SW Umwelttechnik România S.R.L. CP 087253 Izvoru, Str. Zăvoiului Nr. 1, Comuna Vânătorii Mici, Jud. Giurgiu, Tel. +40 246 207050 CP 307305 Orţişoara, Str. Principală, Nr. 680, Jud. Timiş, Tel. +40 256 296168 CP 707145 Cristești, DE 8 nr. 1271 A, Com. Cristești, Jud. Iași, Tel. +40 232 742900 office@sw-umwelttechnik.ro www.sw-umwelttechnik.ro
