Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO

Limba: Romana

147 afisari

Tip documentatie: Instructiuni montaj, utilizare

Pagina 1 - Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj,...

Etape de montare a izolaţiei din BCA CELCO MEGATERM 1. Pregatirea suprafetei Suprafata suport de beton trebuie sa fie rezistenta, stabila, curata, lipsita de substante antiaderente si plana. Eventualele neuniformitati se vor inlatura mecanic in prealabil. Verificare suport Praf Lapte de ciment Decofrol sau alte substante separatoare, Murdar, ulei, grasimi Eflorescente Resturi de mortar Denivelari, defecte de adancime Friabil, neportant Umed Masuri de remediere Maturare, periere Slefuire, periere Spalare cu jet de apa(max. 20 Mpa) si detergent adecvat, clatire cu apa curata. Se lasa sa se usuce. Periere uscata si maturare Raschetare Nivelare cu mortar adecvat intr-un strat. Se respecta timpul de uscare Indepartare, remediere. Se respecta timpul de intarire. Se lasa sa se usuce. 2. Prepararea si aplicarea mortarului adeziv Societatea CELCO S.A. CUI RO 1891328 RC J13/758/1991 Capital Social subscris 19.343.507,5 lei, Capital Social subscris și vărsat 19.343.507,5 lei Cont Bancar RO

Pagina 1-Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj, utilizare Romana ...

Pagina 2 - Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj,...

32 RNCB 0114 0320 5405 0001 BCR Constanța Sediul Social Sos. Industrială nr. 5, 900147, Constanța, România Tel. 0040 241 677 320 Fax. 0040 241 636 711 E-mail: celco@celco.ro www.celco.ro Mortarul uscat se presara in apa rece si curata in proportiile 25 kg praf /6-6.5 l apa si se omogenizeaza cu ajutorul unui mixer electric. Dupa un timp de asteptare de 5-7 minute se reomogenizeaza. În cazul în care denivelările suportului sunt ±2,5 mm/m, mortarul se aplică cu drișca metalică cu dinți cu profilație de 10 mm, direct pe plăcile bca CELCO MEGATERM. Pentru un suport cu denivelări mai mari de ±5mm/m, se recomandă aplicarea mortarului cu drişca metalică pe conturul plăcii și central, într-un punct, asigurând un contact la lipire de minim 70% din suprafața plăcii. 3. Aplicarea placilor din bca CELCO MEGATERM pe structura de baza Aplicarea se efectueaza pe suport din beton, primul rand de CELCO MEGATERM se monteaza direct pe placile de beton care ies in afara constru

Pagina 2-Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj, utilizare Romana ...

Pagina 3 - Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj,...

ctiei, acestea avand rol de suport (vezi grafice Anexa). Varianta 1 (vezi detaliu 1): a) placa iese cu 12,5 cm peste care se pune CELCO MEGATERM de 5 cm b) peste stalpul de rezistenta se pune CELCO MEGATERM de 17,5 cm Varianta 2 (vezi detaliu 2): a) placa iese cu 10 cm peste care se pune CELCO MEGATERM de 7,5 cm b) peste stalpul de rezistenta se pune CELCO MEGATERM de 17,5 cm Varianta 3 (vezi detaliu 1): a) placa iese cu 10 cm peste care se pune CELCO MEGATERM de 5 cm b) peste stalpul de rezistenta se pune CELCO MEGATERM de 15 cm Societatea CELCO S.A. CUI RO 1891328 RC J13/758/1991 Capital Social subscris 19.343.507,5 lei, Capital Social subscris și vărsat 19.343.507,5 lei Cont Bancar RO32 RNCB 0114 0320 5405 0001 BCR Constanța Sediul Social Sos. Industrială nr. 5, 900147, Constanța, România Tel. 0040 241 677 320 Fax. 0040 241 636 711 E-mail: celco@celco.ro www.celco.ro Plăcile se montează decalat pe suprafata de beton în rânduri orizontale. Plăcile trebuie decalate pentr

Pagina 3-Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj, utilizare Romana ...

Pagina 4 - Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj,...

u a evita formarea de rosturi în plan vertical. După fixare, este necesară nivelarea plăcilor, utilizând dreptarul, pentru a asigura o montare corectă a termosistemului. Plăcile bca MEGATERM sunt ușor de prelucrat doar cu ajutorul unui ferăstrău manual pentru a obține dimensiunile dorite. La colturi si la imbinarea cu alte parti ale constructiei, se vor folosi numai placi intregi sau jumatati de placi interconectate. 4. Fixarea placilor din bca CELCO MEGATERM cu dibluri Se utilizeata dibluri agrementate, din plastic si cui metalic, tip EJOT Ejotherm SRT U 2G, cu lungimea La=195 mm (pentru izolatia cu grosimea de 150 mm), La=215 mm (pentru izolatia cu grosimea de 175 mm) si diametrul rozetei 60 mm. Procesul de gaurire poate avea loc numai dupa ce adezivul s-a intarit: dupa 24-48 h de la fixarea placilor cu mortar, se fac găurile cu bormaşina utilizand spiral Ø 16 mm pana la o adancime de cca 80 mm (lungimea partii de grosime mai mare a diblului) in placa de bca MEGATERM,

Pagina 4-Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj, utilizare Romana ...

Pagina 5 - Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj,...

apoi cu spiral de Ø8 mm in suportul de beton pana la o adancime de 40 mm si cu ajutorul unei masini de frezat cu disc Ø60 se profileaza pe suprafata placii o carota cca 4 mm adancime pentru ca diblurile sa se monteze usor ingropate, fara a comprima excesiv materialul izolant. După fixarea diblurilor, se utilizeaza un ciocan de cauciuc pentru a le introduce până la capăt, se insurubeaza cuiul metalic cu ajutorul capului torx Ø30, iar orificiul din capatul diblului de plastic este obturat cu un dop termoizolant. Societatea CELCO S.A. CUI RO 1891328 RC J13/758/1991 Capital Social subscris 19.343.507,5 lei, Capital Social subscris și vărsat 19.343.507,5 lei Cont Bancar RO32 RNCB 0114 0320 5405 0001 BCR Constanța Sediul Social Sos. Industrială nr. 5, 900147, Constanța, România Tel. 0040 241 677 320 Fax. 0040 241 636 711 E-mail: celco@celco.ro www.celco.ro Numarul de dibluri recomandat este de 2 bucati pentru o placa bca cu dimensiunile 625 mm x 240 mm (lxh), numar care asigu

Pagina 5-Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj, utilizare Romana ...

Pagina 6 - Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj,...

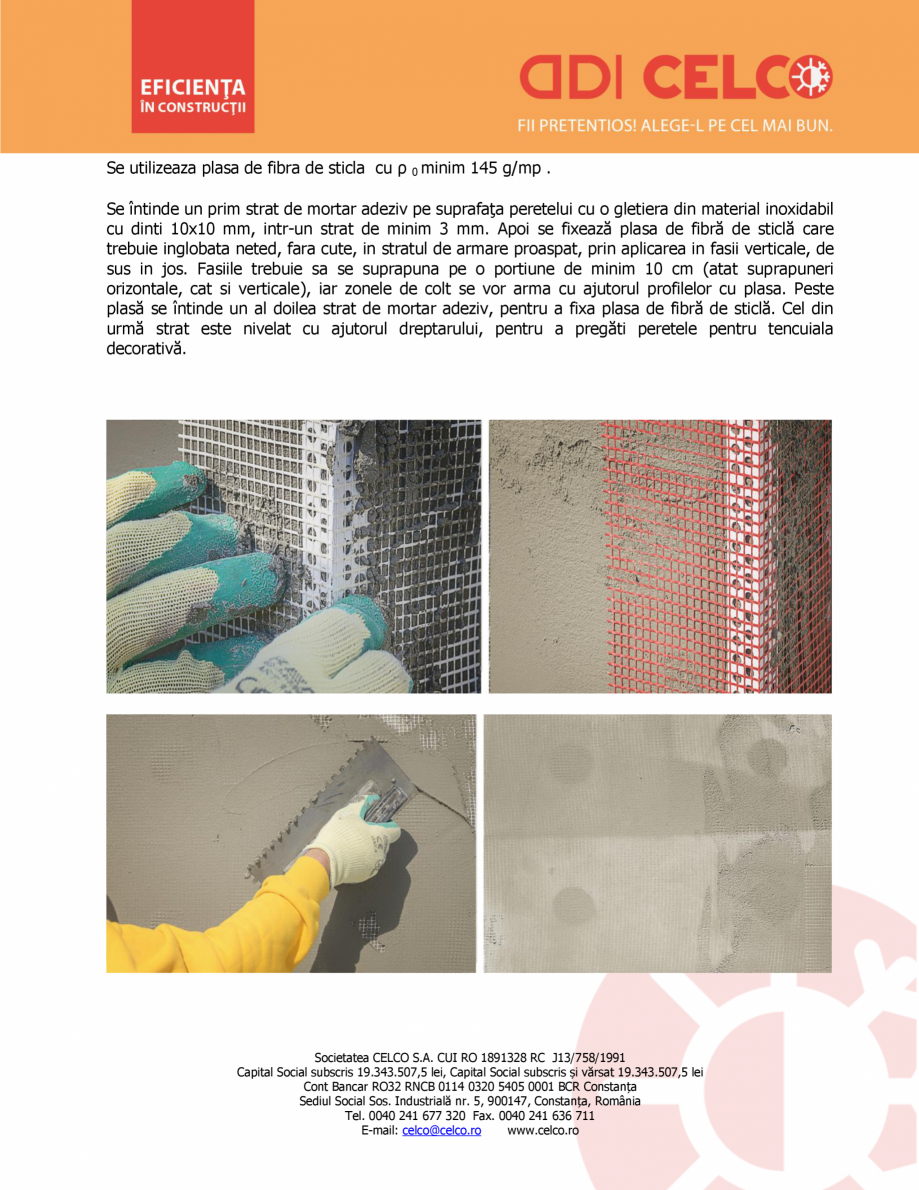

ra sarcina data de presiunea vantului pentru perimetrul si marginile cladirii, pentru toate tipurile de teren (teren deschis, cladiri risipite, aglomerari de cladiri). Societatea CELCO S.A. CUI RO 1891328 RC J13/758/1991 Capital Social subscris 19.343.507,5 lei, Capital Social subscris și vărsat 19.343.507,5 lei Cont Bancar RO32 RNCB 0114 0320 5405 0001 BCR Constanța Sediul Social Sos. Industrială nr. 5, 900147, Constanța, România Tel. 0040 241 677 320 Fax. 0040 241 636 711 E-mail: celco@celco.ro www.celco.ro 5. Aplicarea plasei din fibra de sticla Societatea CELCO S.A. CUI RO 1891328 RC J13/758/1991 Capital Social subscris 19.343.507,5 lei, Capital Social subscris și vărsat 19.343.507,5 lei Cont Bancar RO32 RNCB 0114 0320 5405 0001 BCR Constanța Sediul Social Sos. Industrială nr. 5, 900147, Constanța, România Tel. 0040 241 677 320 Fax. 0040 241 636 711 E-mail: celco@celco.ro www.celco.ro Se utilizeaza plasa de fibra de sticla cu ρ 0 minim 145 g/mp . Se întinde un p

Pagina 6-Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj, utilizare Romana ...

Pagina 7 - Etapele de montare ale izolatiei din BCA CELCO MEGATERM CELCO Instructiuni montaj,...

rim strat de mortar adeziv pe suprafaţa peretelui cu o gletiera din material inoxidabil cu dinti 10x10 mm, intr-un strat de minim 3 mm. Apoi se fixează plasa de fibră de sticlă care trebuie inglobata neted, fara cute, in stratul de armare proaspat, prin aplicarea in fasii verticale, de sus in jos. Fasiile trebuie sa se suprapuna pe o portiune de minim 10 cm (atat suprapuneri orizontale, cat si verticale), iar zonele de colt se vor arma cu ajutorul profilelor cu plasa. Peste plasă se întinde un al doilea strat de mortar adeziv, pentru a fixa plasa de fibră de sticlă. Cel din urmă strat este nivelat cu ajutorul dreptarului, pentru a pregăti peretele pentru tencuiala decorativă. Societatea CELCO S.A. CUI RO 1891328 RC J13/758/1991 Capital Social subscris 19.343.507,5 lei, Capital Social subscris și vărsat 19.343.507,5 lei Cont Bancar RO32 RNCB 0114 0320 5405 0001 BCR Constanța Sediul Social Sos. Industrială nr. 5, 900147, Constanța, România Tel. 0040 241 677 320 Fax. 004
