Filtre de apa pentru uz casnic si industrial NOBEL

Limba: Romana

Produse încluse în această documentație: EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX, EASYMAX/A, ML, FTA 050, BR Y, TURBONET, VORTEX, FS, FCV01, FACV01, FF02, FACD05, FFD04, FCD05, FCV02, FCV03, FCV04, FCV05, FCV07, FCV11, FCV18, FACV02, FACV03, FACV04, FACV07, FACV11, FACV15, FF03, FF04, FF06, FF09, FCD08, FCD11, FCD15, FCD20, FCD25, FCD30, FCD40, FCD45, FCD50, FCD60, FCD70, FCD80, FACD08, FACD11, FACD15, FACD20, FACD25, FACD30, FACD40, FACD50, FACD60, FFD06, FFD08, FFD10, FFD13, FFD15, FFD19, FFD23, FFD30, FFD35, FFD40, FTA 070, FTA 090, FTA 120, FTA 180

481 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

FILTRE AUTOCURATITOARE SEMIAUTOMATE Acest tip de filtre Plot 2000-89 au fost construite si proiectate pentru a asigura o perfectă filtrare a apei. Componentele sale și soluția tehnica adoptată este cu siguranță un produs inovator in domeniul filtrelor auto-curatitoare. Este brevetat pentru tratamentul la domestic al apei potabile, si este în conformitate cu Decretul Ministerul Sănătății nr.443 din 21 decembrie 1990. Brevet pe rotor pentru curățare "Turboclean." Necesita întreținere redusa și este foarte ușor de utilizat. Vă recomandăm instalarea în special în cazurile de apă bogate în impurități (nisip, rugina sau alte materii străine), care ar putea compromite funcționarea si durabilitate echipamentelor pentru construcții civile și industriale . F I LT R E 1 Filtre Autocuratitoare Automate Caracteristici tehnice Mod. EasyA 1. 2. 3. 4. Racord din bronz , poate fi rotit la 360° Cap din bronz Timer electronic Corp transparent din material transparent (Tr

Pagina 1-Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX,...

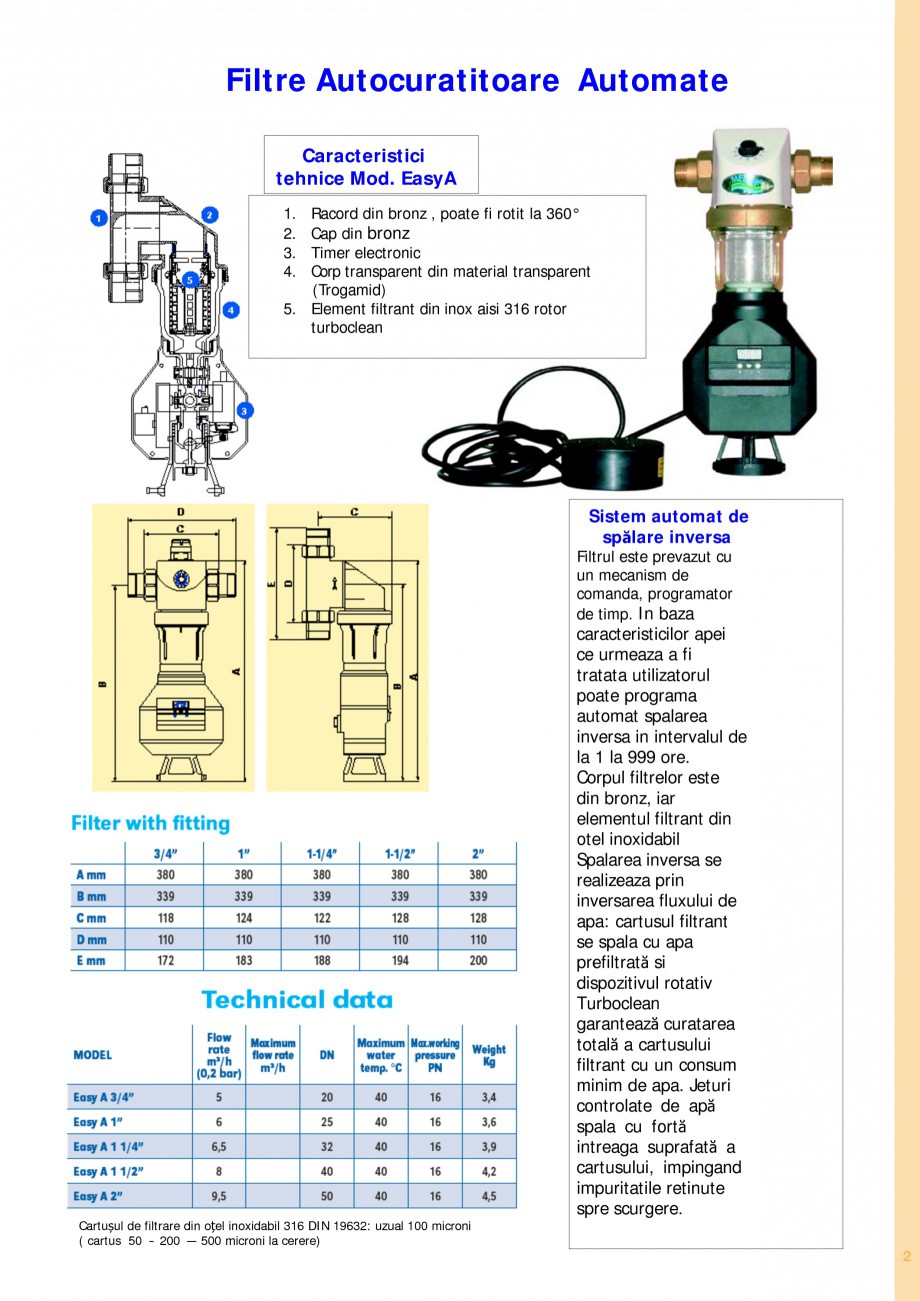

Pagina 2 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

ogamid) 5. Element filtrant din inox aisi 316 rotor turboclean Cartușul de filtrare din oțel inoxidabil 316 DIN 19632: uzual 100 microni ( cartus 50 - 200 – 500 microni la cerere) caracteristicilor apei ce urmeaza a fi tratata utilizatorul poate programa automat spalarea inversa in intervalul de la 1 la 999 ore. Corpul filtrelor este din bronz, iar elementul filtrant din otel inoxidabil Spalarea inversa se realizeaza prin inversarea fluxului de apa: cartusul filtrant se spala cu apa prefiltrată si dispozitivul rotativ Turboclean garantează curatarea totală a cartusului filtrant cu un consum minim de apa. Jeturi controlate de apă spala cu fortă intreaga suprafată a cartusului, impingand impuritatile retinute spre scurgere. 2 Filtrul este prevazut cu un mecanism de comanda, programator de timp. In baza Sistem automat de spălare inversa Filtru Easy Techno si Easy A Techno Filtrele autocurătitoare semiautomate si automate seria Techno sunt proiectate pentru a satisface

Pagina 2-Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX,...

Pagina 3 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

cerintele de tratare din domeniul domestic ,civil si industrial; Pot asigura filtrari la debite foarte ridicate. Aparatul este constituit dintr-un colector cu flux ridicat de 2 "cu filet sau flanșă DN65 cu flanșe mobile pe două filtre care sunt semi-automate sau două serii model Easy A, asigurând filtrare atât de perfect, la debite mari. Cartușul de filtrare din oțel inoxidabil 316 : uzual 100 microni ( cartus 50 - 200 – 500 microni la cerere) 3 Filtre Autocuratitoare Automate Easymax/A Semiautomate Easymax pentru debite mari Caracteristici tehnice 1. Corp din bronz 2. Element filtrant din otel inoxidabil Aisi 316 cu sistem turboclean 3. Manometre de masură 4. Grup de automatizare Filtrele semiautomate și automate de auto-curătare asigură o filtrare perfecta pentru flux mare de apă în toate circuitele interne și instalațiile industriale. Acestea sunt potrivite pentru filtrarea apei bogate în impurități (nisip - nămol - rugina și alte materii străine) și t

Pagina 3-Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX,...

Pagina 4 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

oate utilitatile unde nu se pot efectua întreținere frecventă. Construite în conformitate cu norma ministerială, 443 și în conformitate cu standardele europene. Cartușul de filtrare din oțel inoxidabil AISI 316: 100/200/500 microni 4 Sistem de autocurătare În contracurent se produce printr-o schimbare a direcției de curgere, cartușul de filtru se curăță cu apă prefiltrata; rotorul TURBOCLEAN asigură total si precis curatarea cartușului de filtru cu un consum minim de apă prin jeturi controlate de apa, spală, cu fortă intreagă suprafata a cartusului, impingand impuritătile retinute (nisip și mâl) spre scurgere. În seria industriala a filtrelor semi-automate,spălarea se realizează cu ajutorul unui buton pentru câteva secunde, ușor și fără efort În seria filtrelor automate, spălarea in contracurent se face programabil , sunt intervale de timp de la 1 la 999 de ore. - tensiunea de alimentare 220 V/24 VAC - consum de apa redus la spălare - conform nor

Pagina 4-Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX,...

Pagina 5 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

melor CE, compatibil cu Directiva privind echipamentele tehnice și materiale de construcții, compatibilitatea electromagnetică. SCHEMA DE INSTALARE FILTRE EASY E SI EASY-A 1 Intrare apa brută 2 Contor 3 Robinet de control 4 Filtru autocurătitor 5 By pass 6 Scurgere 7 Clapetă de sens SCHEMA DE INSTALARE FILTRE DEBIT MARE EASY MAX SEMIAUTOMATE SI AUTOMATE 1 Intrare apa brută 2 Robineti izolare 3 Robinet de control 4 Filtru autocuratitor Easy Max 5 Scurgere 6 By-pass 5 F I LT R E Filtre Autocuratitoare Automate ML Filtrele ML se impun prin robustete, simplitate in utilizare si fiabilitate, garantand o filtrare micrometrica eficace a apei. Sunt filtre cu racorduri cu flanse de la DN65 la DN100 si debite de pana la 60 m3/h Corpul filtrelor este din bronz, iar elementul filtrant din otel inoxidabil. Spalarea inversa se realizeaza prin inversarea fluxului de apa: cartusul filtrant se spala cu apa prefiltrata si dispozitivul rotativ Turboclean garanteaza curatarea totala a cartusu

Pagina 5-Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX,...

Pagina 6 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

lui filtrant cu un consum minim de apa. Jeturi controlate de apa spala cu forta intreaga suprafata a cartusului, impingand impuritatile retinute spre scurgere. MODELE DISPONIBILE ML (filtre semiautomate) Spalarea inversa se realizeaza cu usurinta si fara efort, actionand manual maneta timp de cateva secunde. ML/AT (filtre automate cu comanda de timp) Spalarea inversa este comandata de catre un programator. Pornirea spalarii inverse poate fi programata la intervale regulate de timp (7 zile / 24 de ore), cu un maxim de 3 regenerari pe zi; se poate programa si durata spalarii inverse. Programatorul permite sa se modifice in orice clipa setarile de pornire a spalarii inverse si afiseaza semnalizarea de spalare in curs; conectand un contact extern este posibil sa se inhibe pornirea spalarii automate. In orice moment este posibila si comanda manuala a spalarii inverse. ML/AP (filtre automate cu comanda functie de diferenta de presiune sau de timp) Pornirea spalarii inverse poate fi programat

Pagina 6-Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX,...

Pagina 7 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

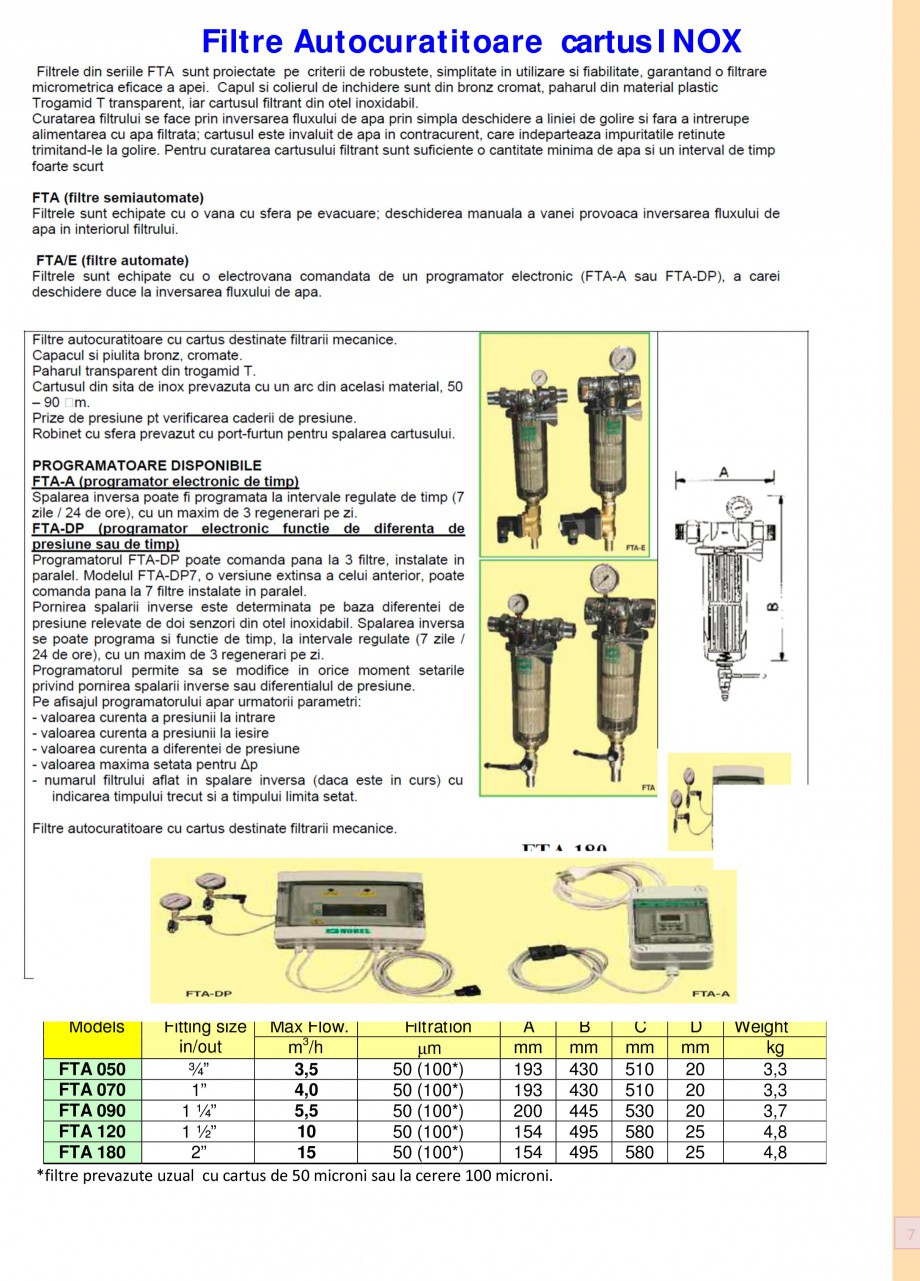

a pe baza diferentei de presiune, relevata prin intermediul a doi senzori din otel inoxidabil. Este in acelasi timp posibil sa se comande efectuarea spalarii inverse laintervale regulate de timp (7 zile / 24 de ore), cu un maxim de 3 regenerari pe zi, si chiar manual. Programatorul permite sa se modifice in orice clipa setarile de pornire a spalarii inverse sau valoarea diferentialului de presiune. Este disponibil, de serie, un contact liber depotential pentru semnalizarea la distanta a alarmei; conectand un contact extern este posibil sa se inhibe pornirea spalarii automat. Models Fitting size in/out DN65 DN80 DN100 Flow rate max mc/h ML 065 ML 080 ML 100 30 45 60 filtration μm 100 (200-500*) 100 (200-500*) 100 (200-500*) A mm 256 256 256 B mm 412 425 425 C mm 530 555 555 D mm 580 605 605 Weight kg 13 14 15 * Disponibil la cerere Pressure drop at maximum flow Max. working pressure Max environment/water Power supply ML/AT – ML/AP 0,3 bar 2 – 10- 16 bar 5 - 80°C 220 V / 50 Hz /

Pagina 7-Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX,...

Pagina 8 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

30 W 6 Filtre Autocuratitoare cartus INOX Fitting size Max Flow. Filtration A in/out m3/h mm μm FTA 050 3,5 ¾” 50 (100*) 193 FTA 070 4,0 1” 50 (100*) 193 FTA 090 5,5 1 ¼” 50 (100*) 200 FTA 120 10 1 ½” 50 (100*) 154 FTA 180 15 2” 50 (100*) 154 *filtre prevazute uzual cu cartus de 50 microni sau la cerere 100 microni. Models FILTRU CU PERII B mm 430 430 445 495 495 C mm 510 510 530 580 580 D mm 20 20 20 25 25 Weight kg 3,3 3,3 3,7 4,8 4,8 7 FILTRU CU PERII Filtru cu perie este un filtru semiautomat, echipat cu o serie de perii, acționate manual din exterior. Filtru cu perie este în general utilizat pentru etapele de pre-tratare a apei sau a lichidelor cu continut scăzut de solide în suspensie. Curățarea elementului de filtrare are loc fără a fi nevoie să recurgă la demontarea filtrului. . FILTRAREA Apa care urmează să fie tratată alimentează filtrul prin conectorul de intrare (IN), trece prin elementul filtrant (1) de la interior spre exterior ș

Pagina 8-Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX,...

Pagina 9 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

i fluxurile de apa filtrata sunt impinse spre ieșire (OUT), iar de solidele în suspensie sunt reținute în partea interioară a "elementului. În timpul etapei de filtrare de evacuare conexiunea (2) rămâne închisă. CURATAREA Curățarea filtrului trebuie să fie efectuata manual atunci când diferența de presiune dintre intrare și ieșire este excesiva. Curățare impune întreruperea fluxului în linie (închidere a conexiunii de ieșire OUT), în scopul de a genera ‚ presiune in interiorul filtrului și pentru a facilita separarea solidelor din peretele elementului de filtrare (1). Se deschide conexiunea de descărcare (2) și se rotesc periile(4) operate de mâner (3), astfel vă permit să eliminați în afară solide reținute, fără necesitatea de a scoate capacul (5) din filtru. CARACTERISTICI Domeniul de filtrare: 2000 – 100 microni Pressionea maxima: 10 bar Pressionea minima de curatare: 1 bar Temperatura maxima: 60°C Salinitatea: 2000 microsiemens Conexiuni:

Pagina 9-Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX,...

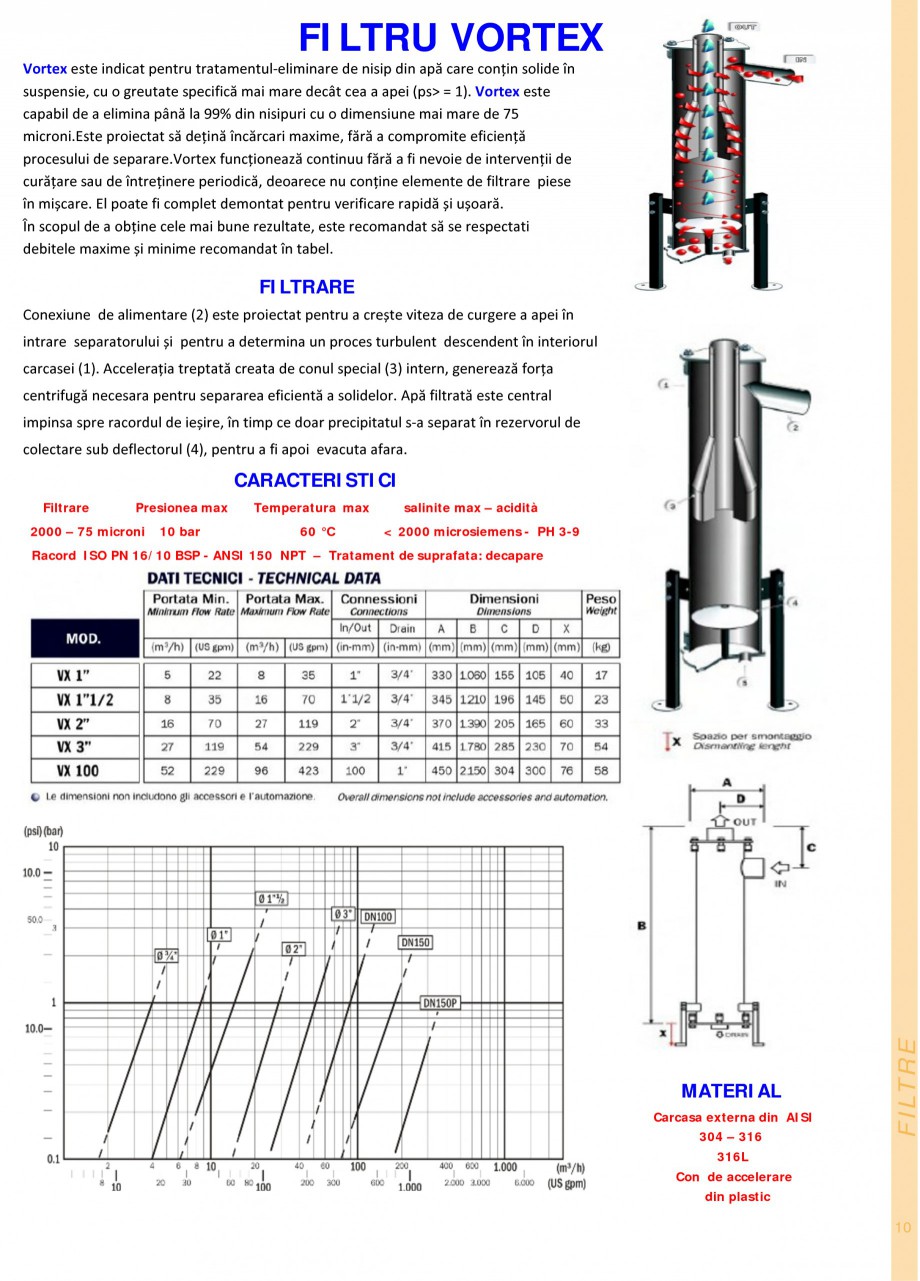

Pagina 10 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

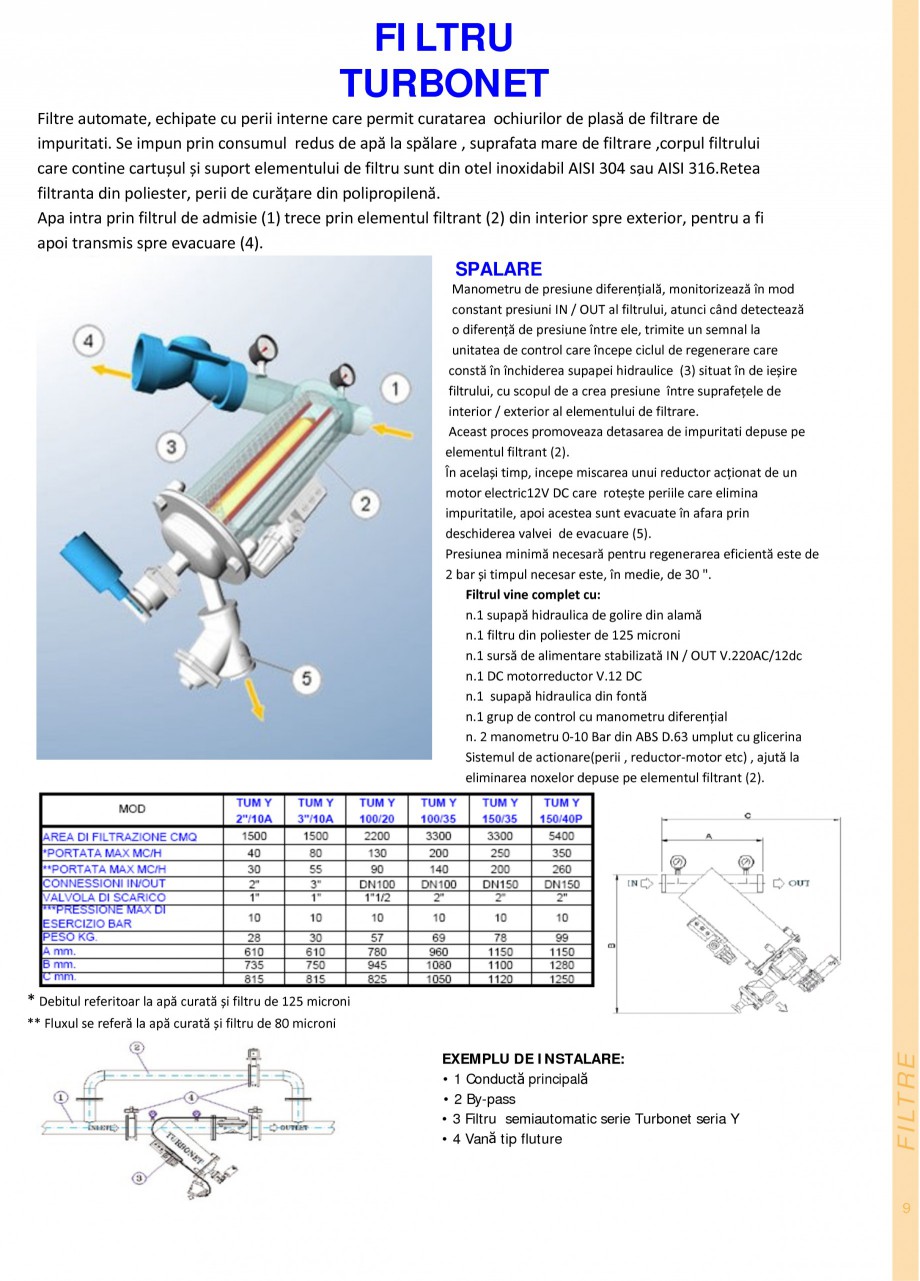

ISO PN16/10 BSP ANSI 150 NPT Aciditatea: pH 3 – 9 MATERIAL Carcasa externa: AISI 304 – 316 – 316L Suport arbore: AISI 316 Elementul de filtrare: poliester-AISI 120 F I LT R E 8 FILTRU TURBONET Filtre automate, echipate cu perii interne care permit curatarea ochiurilor de plasă de filtrare de impuritati. Se impun prin consumul redus de apă la spălare , suprafata mare de filtrare ,corpul filtrului care contine cartușul și suport elementului de filtru sunt din otel inoxidabil AISI 304 sau AISI 316.Retea filtranta din poliester, perii de curățare din polipropilenă. Apa intra prin filtrul de admisie (1) trece prin elementul filtrant (2) din interior spre exterior, pentru a fi apoi transmis spre evacuare (4). Manometru de presiune diferențială, monitorizează în mod constant presiuni IN / OUT al filtrului, atunci când detectează o diferență de presiune între ele, trimite un semnal la unitatea de control care începe ciclul de regenerare care constă în închiderea

Pagina 10-Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO, EASYMAX,...

Pagina 11 - Filtre de apa pentru uz casnic si industrial NOBEL EASY A, EASY TECHNO, EASY A TECHNO,...

supapei hidraulice (3) situat în de ieșire filtrului, cu scopul de a crea presiune între suprafețele de interior / exterior al elementului de filtrare. Aceast proces promoveaza detasarea de impuritati depuse pe elementul filtrant (2). În același timp, incepe miscarea unui reductor acționat de un motor electric12V DC care rotește periile care elimina impuritatile, apoi acestea sunt evacuate în afara prin deschiderea valvei de evacuare (5). Presiunea minimă necesară pentru regenerarea eficientă este de 2 bar și timpul necesar este, în medie, de 30 ". Filtrul vine complet cu: n.1 supapă hidraulica de golire din alamă n.1 filtru din poliester de 125 microni n.1 sursă de alimentare stabilizată IN / OUT V.220AC/12dc n.1 DC motorreductor V.12 DC n.1 supapă hidraulica din fontă n.1 grup de control cu manometru diferențial n. 2 manometru 0-10 Bar din ABS D.63 umplut cu glicerina Sistemul de actionare(perii , reductor-motor etc) , ajută la eliminarea noxelor depuse pe eleme
