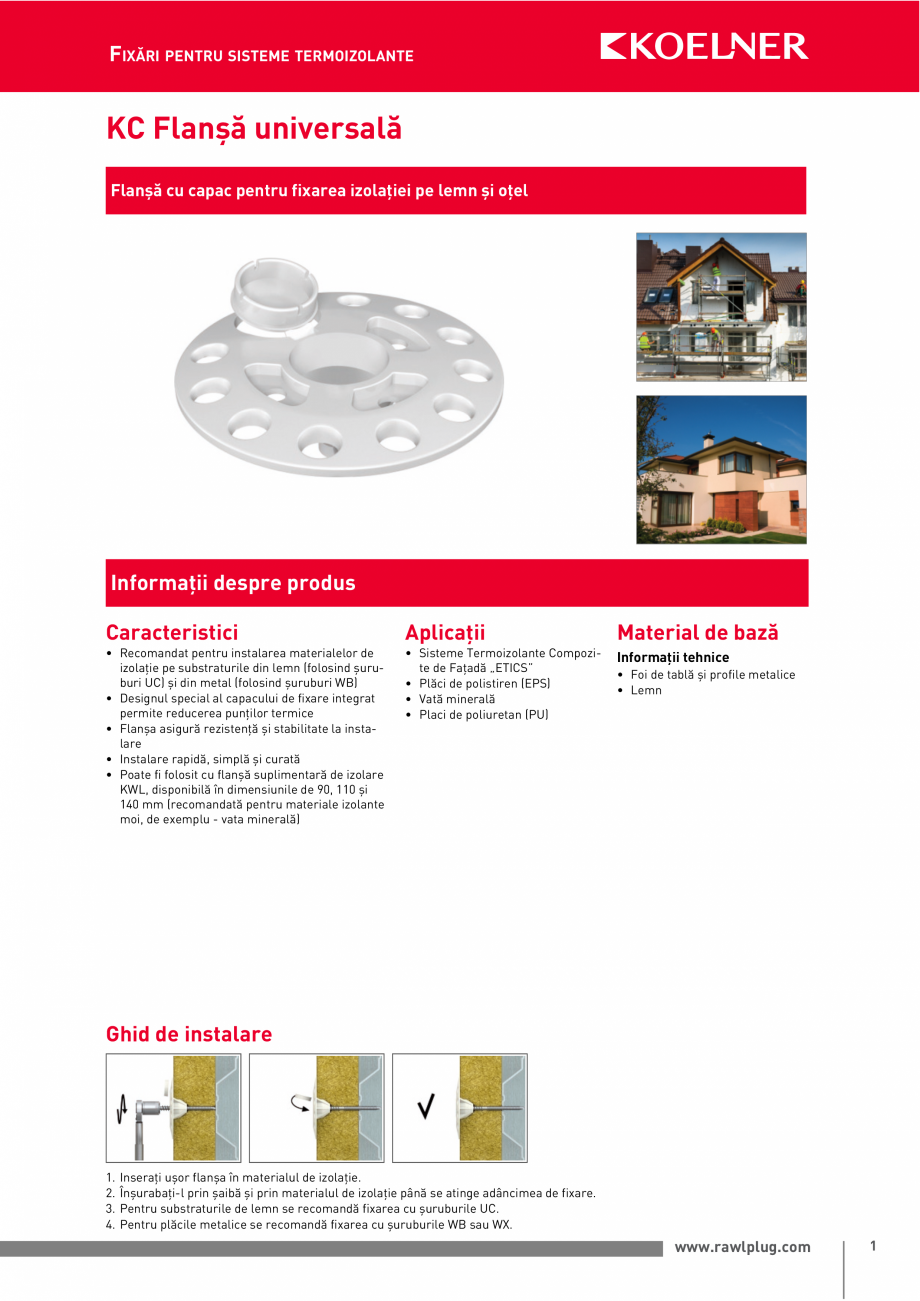

FIXĂRI PENTRU SISTEME TERMOIZOLANTE KC Flanșă universală Flanșă cu capac pentru fixarea izolației pe lemn și oțel Informaţii despre produs Caracteristici Aplicaţii Material de bază • Recomandat pentru instalarea materialelor de izolație pe substraturile din lemn (folosind șuru buri UC) și din metal (folosind șuruburi WB) • Designul special al capacului de fixare integrat permite reducerea punților termice • Flanșa asigură rezistență și stabilitate la insta lare • Instalare rapidă, simplă și curată • Poate fi folosit cu flanșă suplimentară de izolare KWL, disponibilă în dimensiunile de 90, 110 și 140 mm (recomandată pentru materiale izolante moi, de exemplu - vata minerală) • Sisteme Termoizolante Compozi te de Fațadă „ETICS” • Plăci de polistiren (EPS) • Vată minerală • Placi de poliuretan (PU) Informații tehnice • Foi de tablă și profile metalice • Lemn Ghid de instalare 1. 2. 3. 4. Inserați ușor fla

Pagina 1-Flansa cu capac pentru fixarea izolatiei pe lemn si otel RAWLPLUG KC Fisa tehnica Romana FIXĂRI...

Pagina 2 - Flansa cu capac pentru fixarea izolatiei pe lemn si otel RAWLPLUG KC Fisa tehnica Romana ...

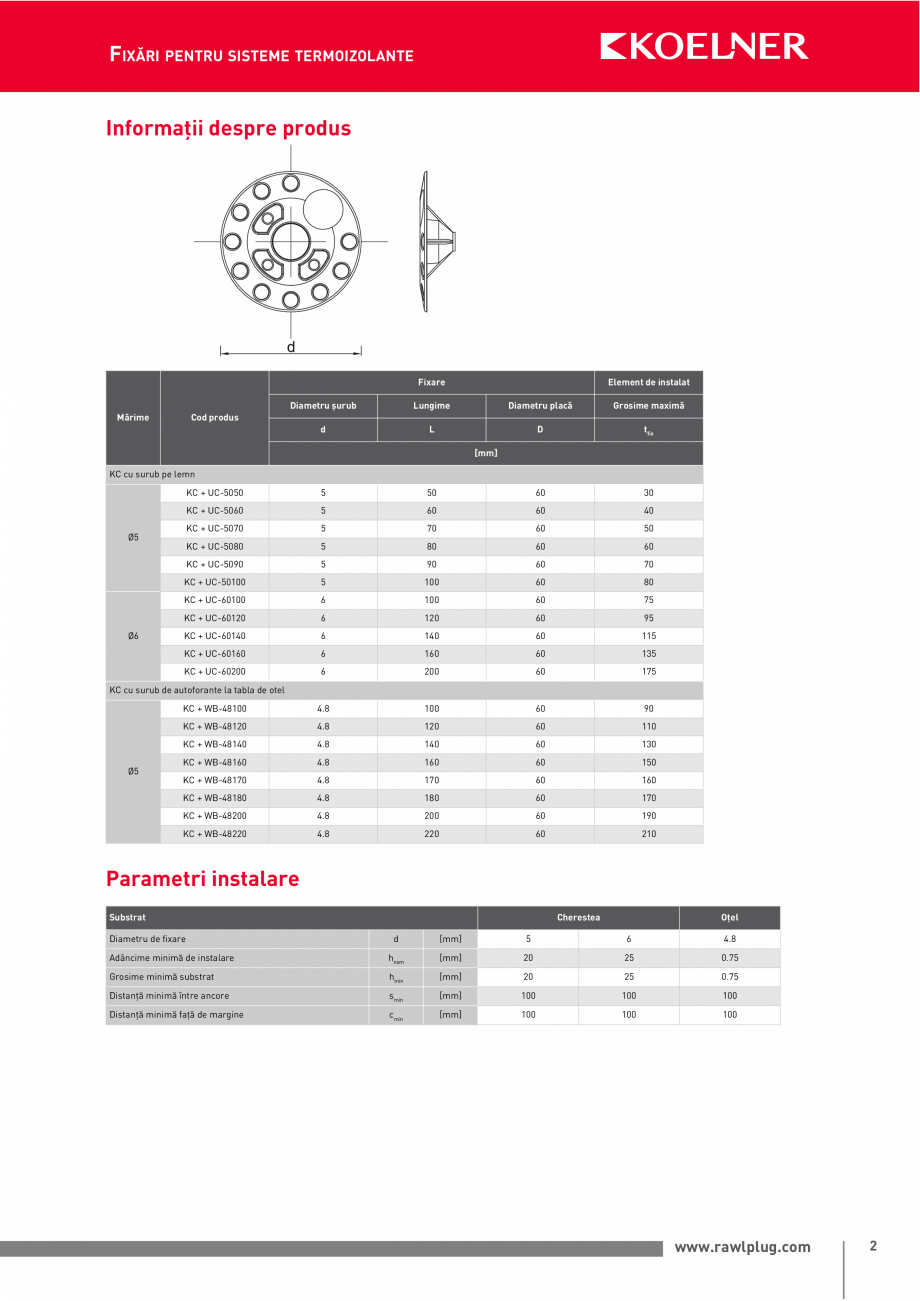

nșa în materialul de izolație. Înșurabați-l prin șaibă și prin materialul de izolație până se atinge adâncimea de fixare. Pentru substraturile de lemn se recomandă fixarea cu șuruburile UC. Pentru plăcile metalice se recomandă fixarea cu șuruburile WB sau WX. www.rawlplug.com 1 FIXĂRI PENTRU SISTEME TERMOIZOLANTE Informaţii despre produs Fixare Mărime Element de instalat Diametru șurub Lungime Diametru placă Grosime maximă d L D tfix Cod produs [mm] KC cu surub pe lemn KC + UC-5050 5 50 60 30 KC + UC-5060 5 60 60 40 KC + UC-5070 5 70 60 50 KC + UC-5080 5 80 60 60 KC + UC-5090 5 90 60 70 KC + UC-50100 5 100 60 80 KC + UC-60100 6 100 60 75 KC + UC-60120 6 120 60 95 KC + UC-60140 6 140 60 115 KC + UC-60160 6 160 60 135 KC + UC-60200 6 200 60 175 KC + WB-48100 4.8 100 60 90 KC + WB-48120 4.8 120 60 110 KC + WB-48140 4.8 140 60 130 KC + WB-48160 4.8 160 60 150 KC + WB-48170 4

Pagina 2-Flansa cu capac pentru fixarea izolatiei pe lemn si otel RAWLPLUG KC Fisa tehnica Romana nșa în...

Pagina 3 - Flansa cu capac pentru fixarea izolatiei pe lemn si otel RAWLPLUG KC Fisa tehnica Romana ...

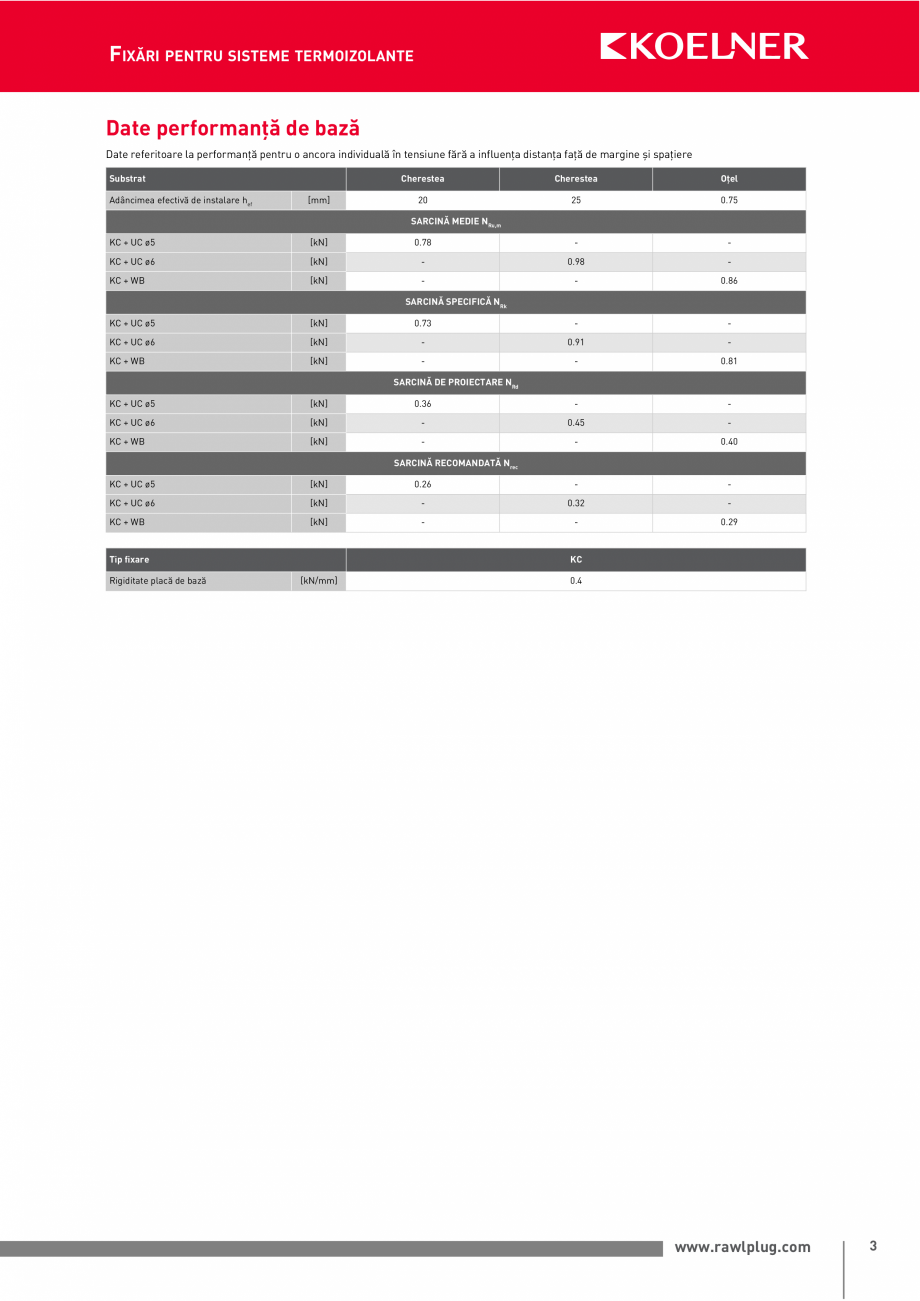

.8 170 60 160 KC + WB-48180 4.8 180 60 170 KC + WB-48200 4.8 200 60 190 KC + WB-48220 4.8 220 60 210 Ø5 Ø6 KC cu surub de autoforante la tabla de otel Ø5 Parametri instalare Substrat Diametru de fixare Cherestea Oțel d [mm] 5 6 4.8 Adâncime minimă de instalare hnom [mm] 20 25 0.75 Grosime minimă substrat hmin [mm] 20 25 0.75 Distanță minimă între ancore smin [mm] 100 100 100 Distanță minimă față de margine cmin [mm] 100 100 100 www.rawlplug.com 2 FIXĂRI PENTRU SISTEME TERMOIZOLANTE Date performanţă de bază Date referitoare la performanță pentru o ancora individuală în tensiune fără a influența distanța față de margine și spațiere Substrat Adâncimea efectivă de instalare hef [mm] KC + UC ø5 [kN] KC + UC ø6 [kN] KC + WB [kN] KC + UC ø5 [kN] KC + UC ø6 [kN] KC + WB [kN] KC + UC ø5 [kN] KC + UC ø6 [kN] KC + WB [kN] KC + UC ø5 [kN] KC + UC ø6 [kN] KC + WB [kN] Cheres
