Garnituri din PVC, TPE-V pentru usi si ferestre din lemn Deventer + Trafilo
Limba: Engleza, Italiana
Produse încluse în această documentație: 652, TRIPLEX - 1617, TRIPLEX - 1619, 633, 609, 602, 638, 639, 698, 699, 1613
Le guarnizioni che lavorano
Catalogo Guarnizioni
per Serramenti
Catalogue of Gaskets
for doors
and windows
Tràfilo opera e produce secondo le normative
UNI EN ISO 9001:2008.
Le guarnizioni che lavorano
Tràfilo works and manufactures in compliance with
UNI EN ISO 9001:2008 standards.

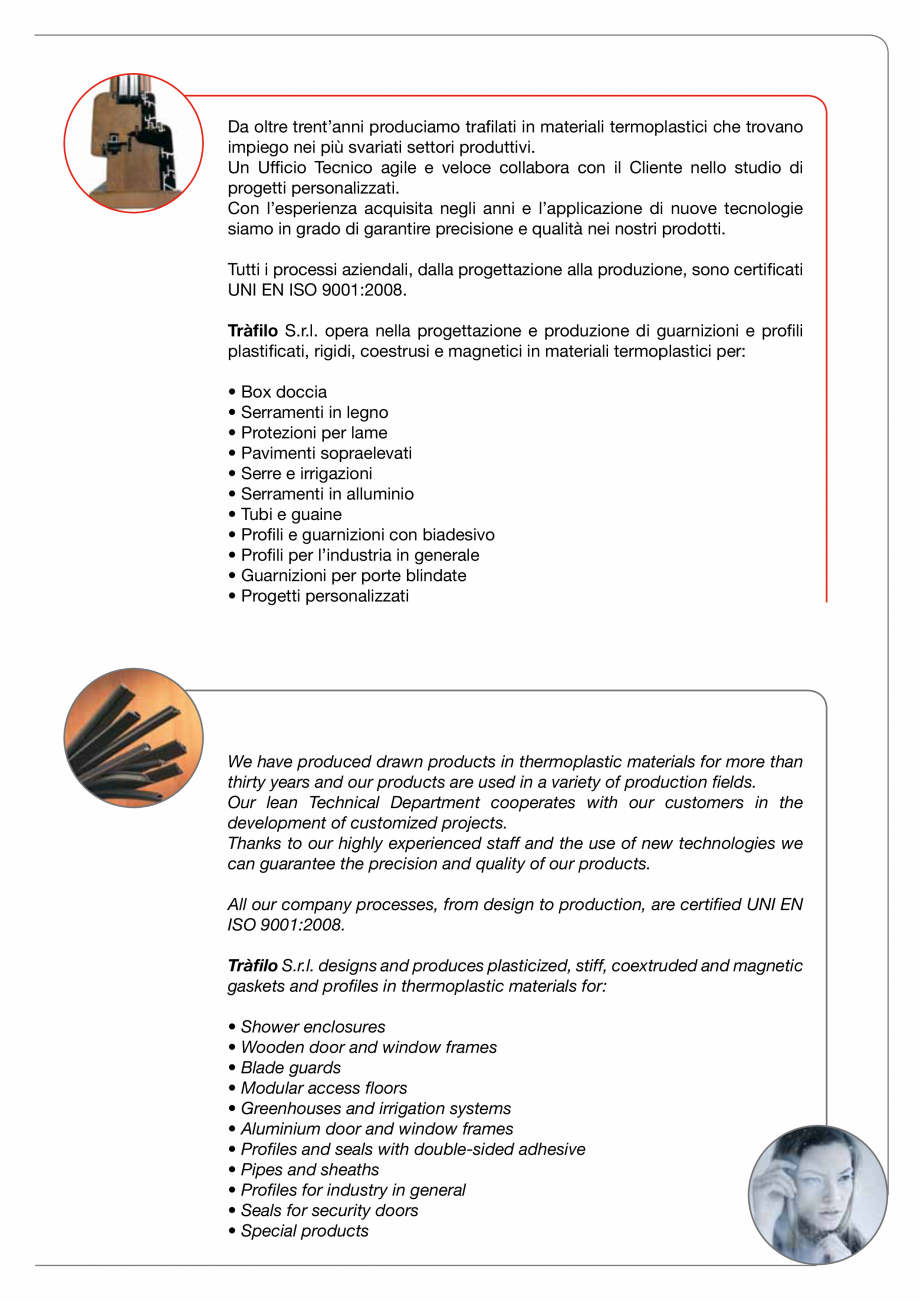

Da oltre trent’anni produciamo trafilati in materiali termoplastici che trovano
impiego nei più svariati settori produttivi.
Un Ufficio Tecnico agile e veloce collabora con il Cliente nello studio di
progetti personalizzati.
Con l’esperienza acquisita negli anni e l’applicazione di nuove tecnologie
siamo in grado di garantire precisione e qualità nei nostri prodotti.
Tutti i processi aziendali, dalla progettazione alla produzione, sono certificati
UNI EN ISO 9001:2008.
Tràfilo S.r.l. opera nella progettazione e produzione di guarnizioni e profili
plastificati, rigidi, coestrusi e magnetici in materiali termoplastici per:
• Box doccia
• Serramenti in legno
• Protezioni per lame
• Pa
vimenti sopraelevati
• Serre e irrigazioni
• Serramenti in alluminio
• Tubi e guaine
• Profili e guarnizioni con biadesivo
• Profili per l’industria in generale
• Guarnizioni per porte blindate
• Progetti personalizzati
We have produced drawn products in thermoplastic materials for more than
thirty years and our products are used in a variety of production fields.
Our lean Technical Department cooperates with our customers in the
development of customized projects.
Thanks to our highly experienced staff and the use of new technologies we
can guarantee the precision and quality of our products.
All our company processes, from design to production, are certified UNI EN
ISO 9001:2008.
Tràfilo S.r.l. designs and produces plasticized, stiff, coextruded and magnetic
gaskets and profiles in thermoplastic materials for:
• Shower enclosures
• Wooden door and window frames
• Blade guards
• Modular access floors
• Greenhouses and irrigation systems
• Aluminium door a
nd window frames
• Profiles and seals with double-sided adhesive
• Pipes and sheaths
• Profiles for industry in general
• Seals for security doors
• Special products

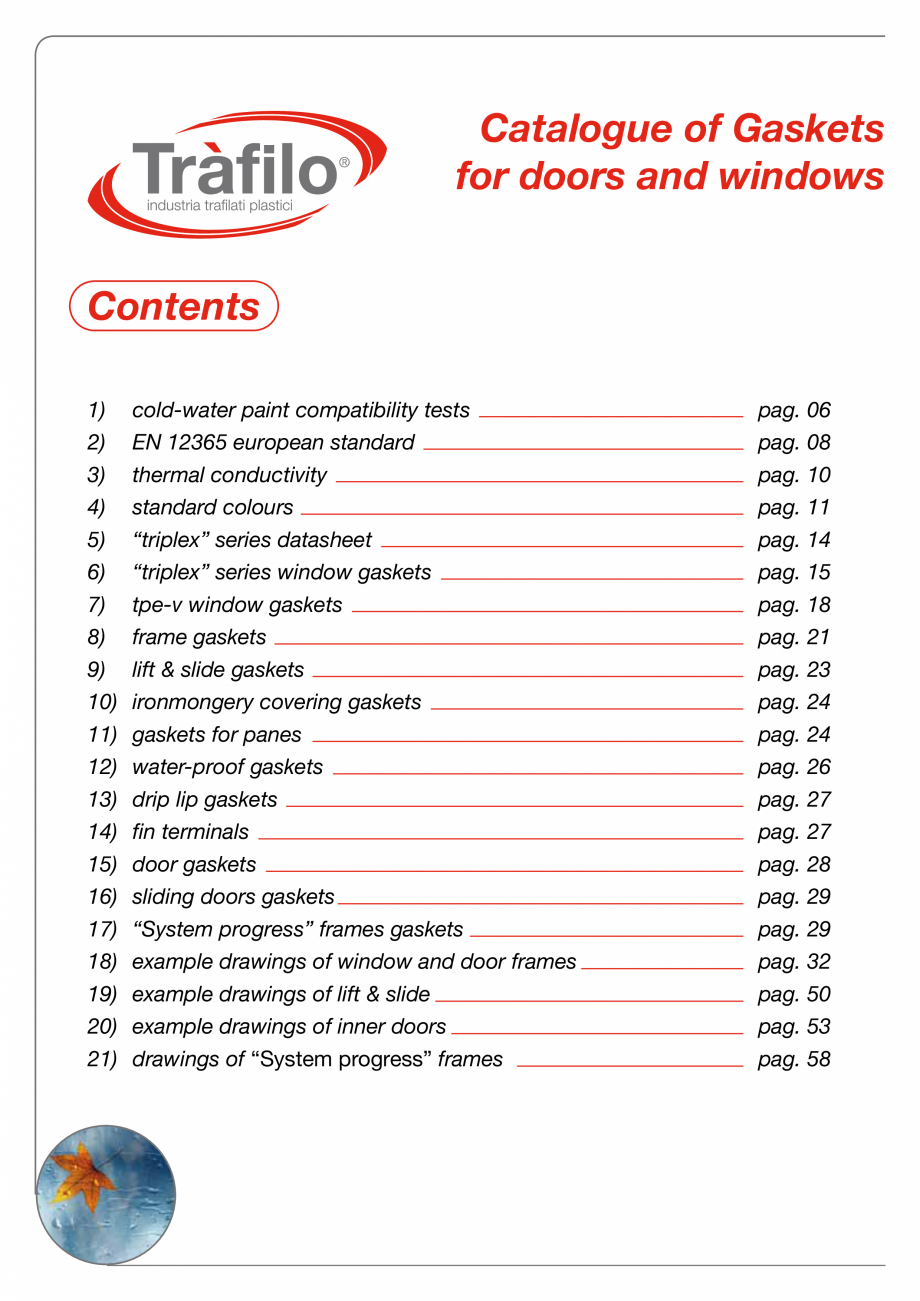

Catalogue of Gaskets
for doors and windows
Contents
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
15)
16)
17)
18)
19)
20)
21)
cold-water paint compatibility tests
EN 12365 european standard
thermal conductivity

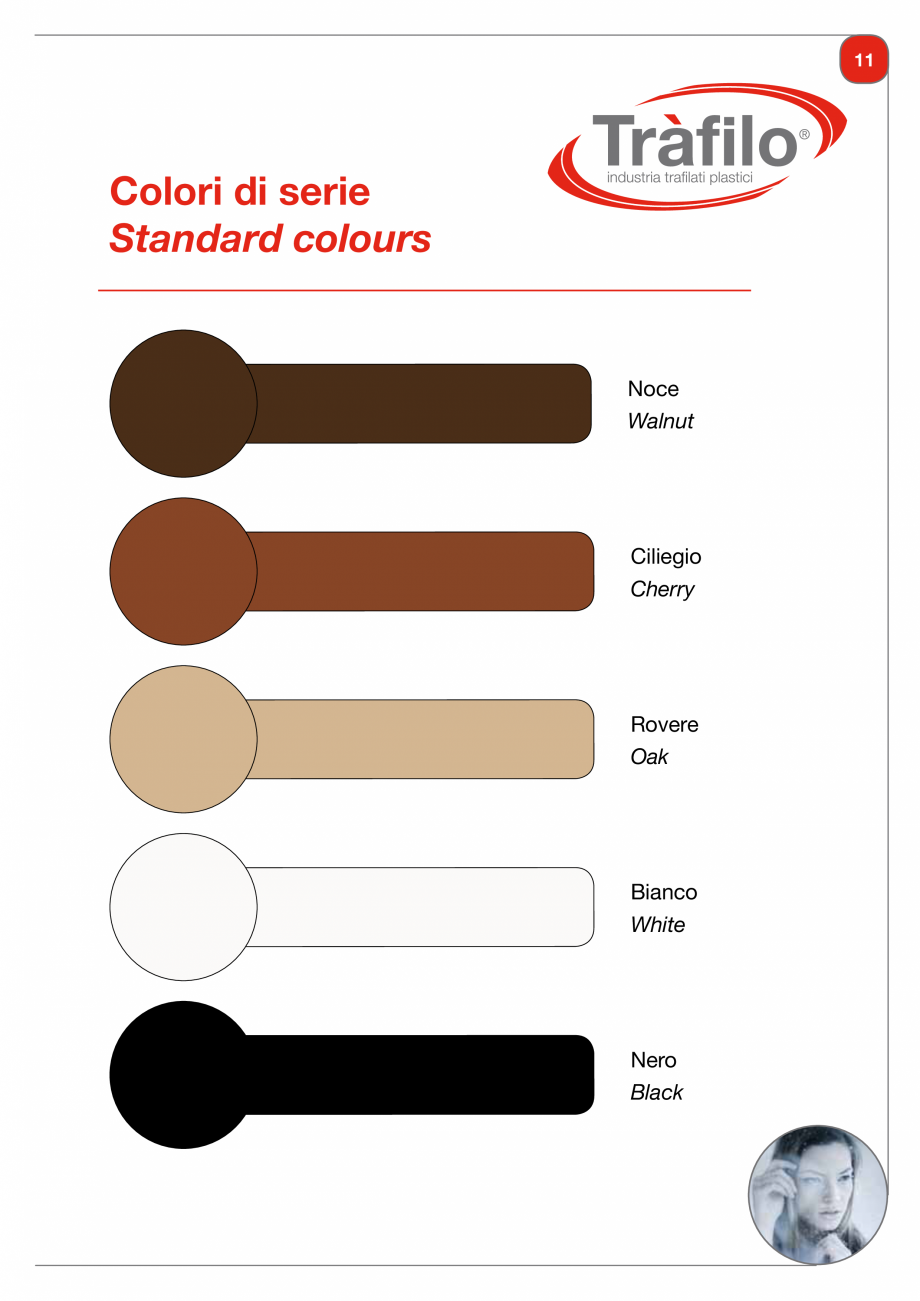

standard colours

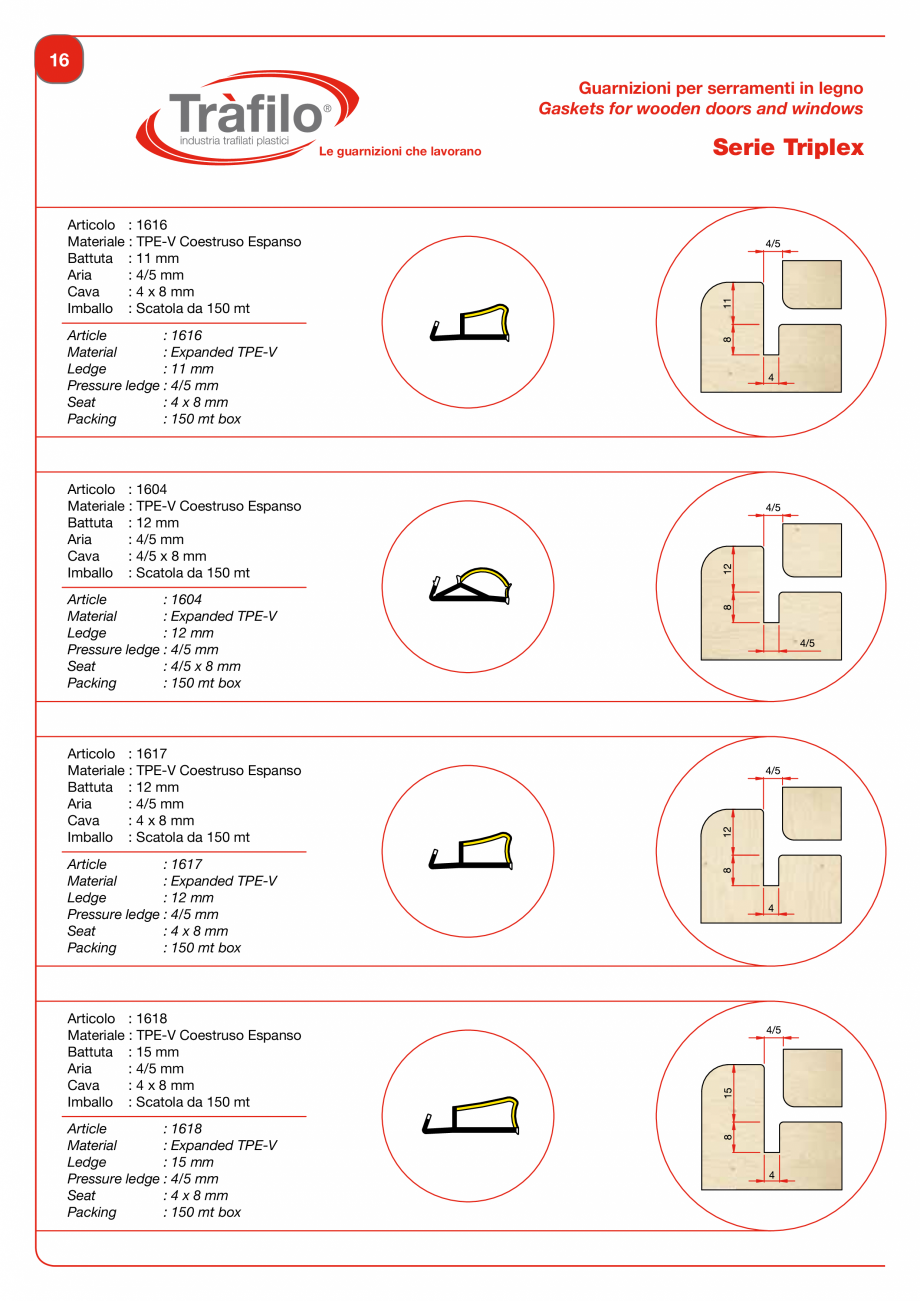

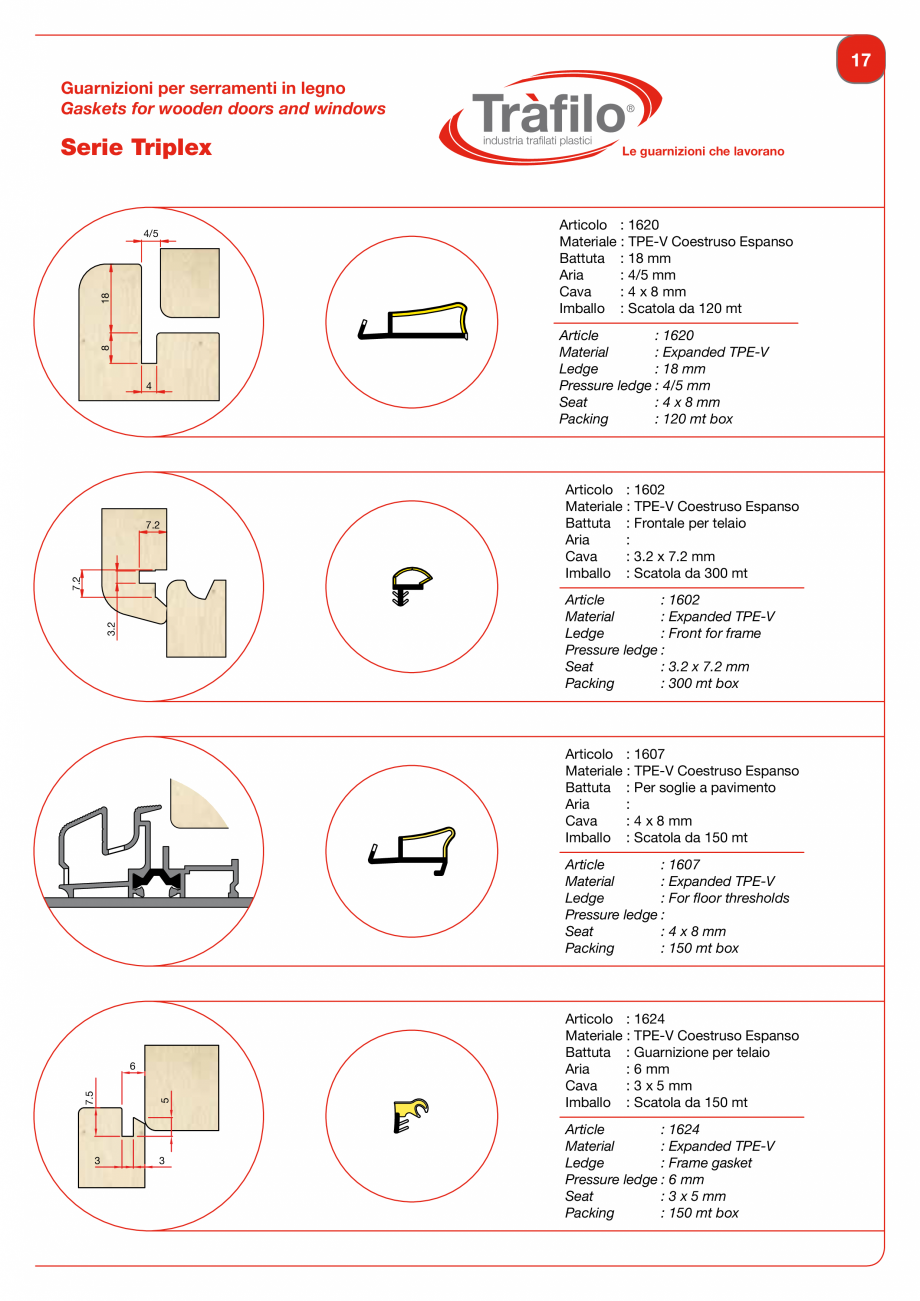

“triplex” series datasheet

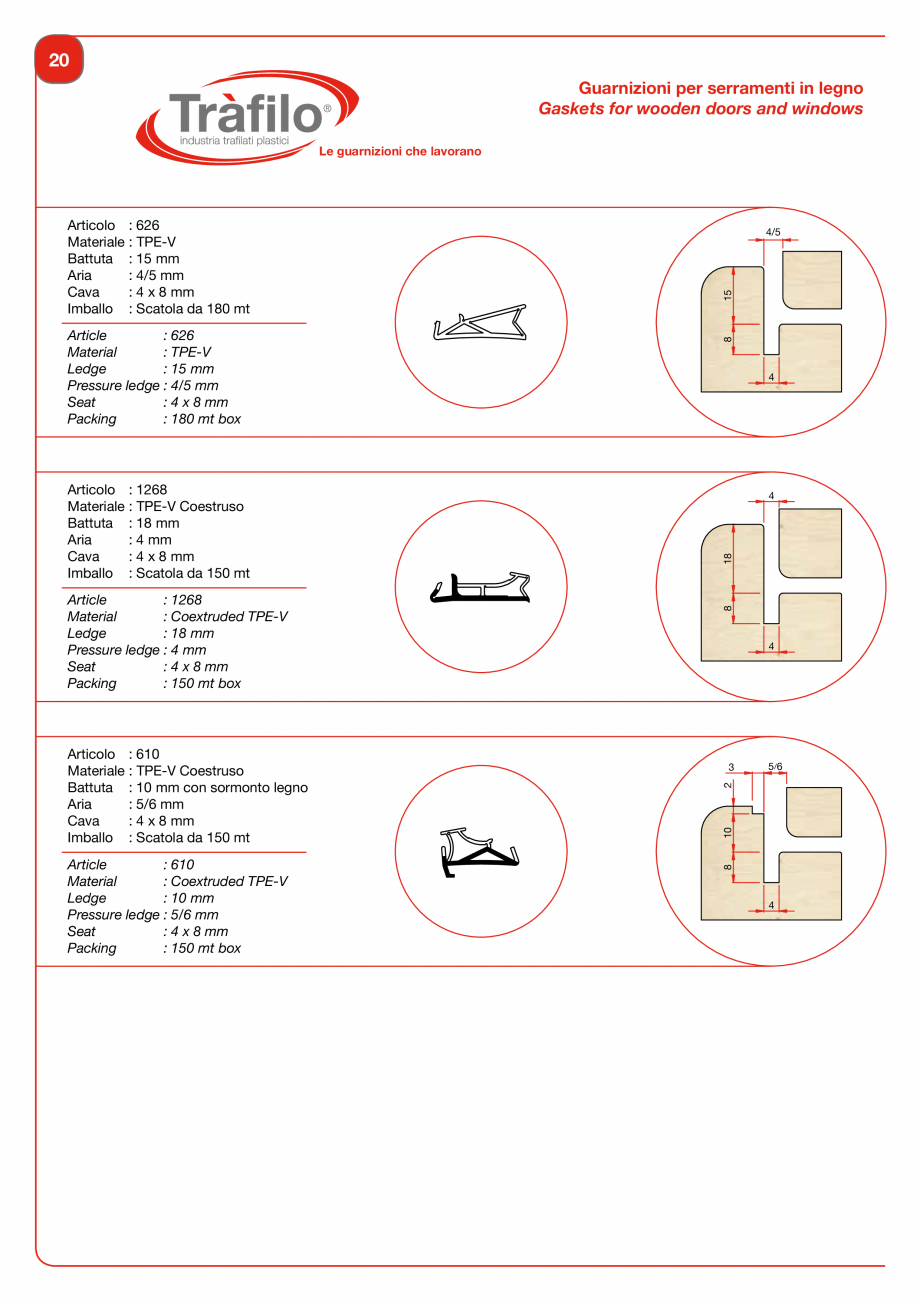

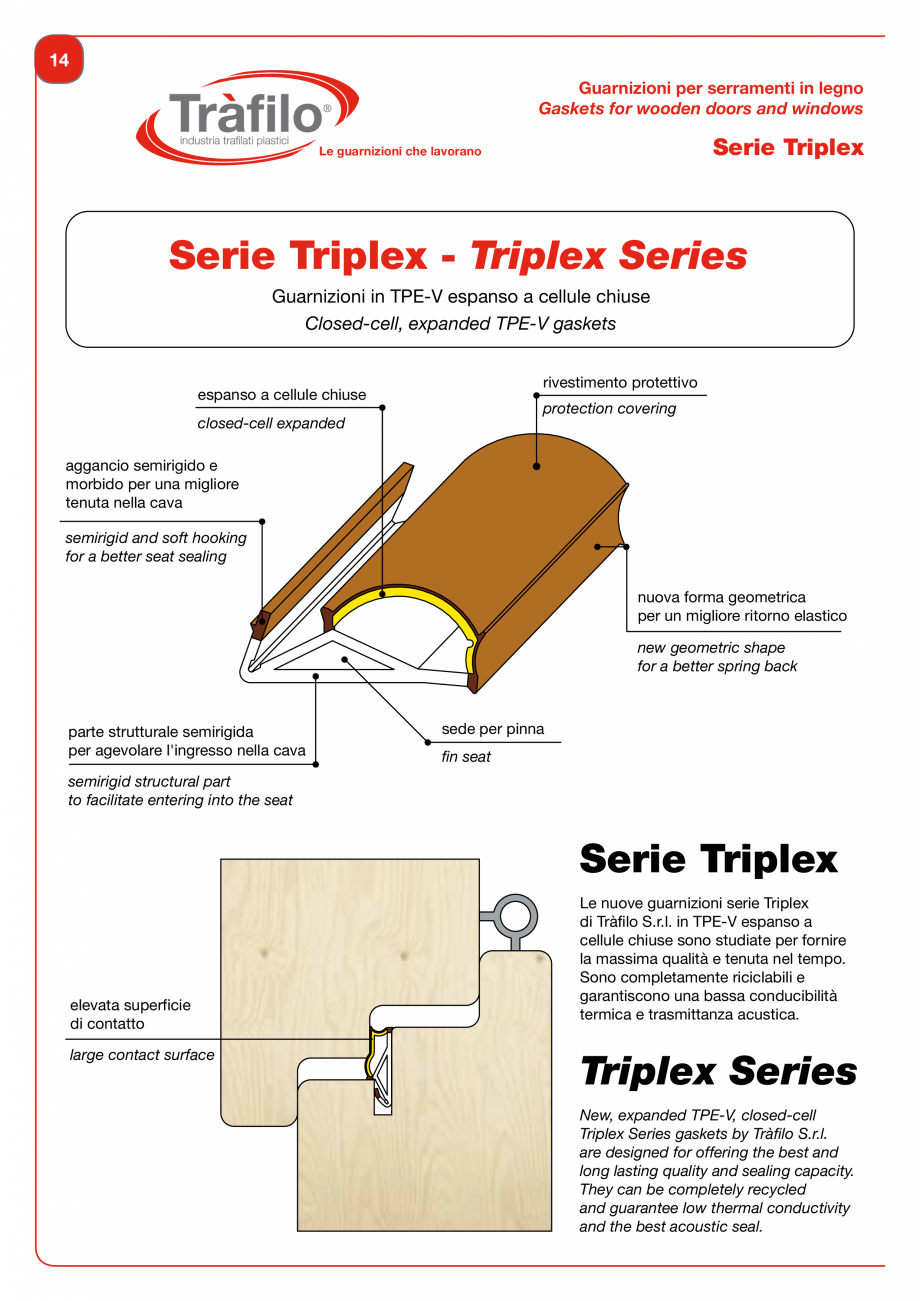

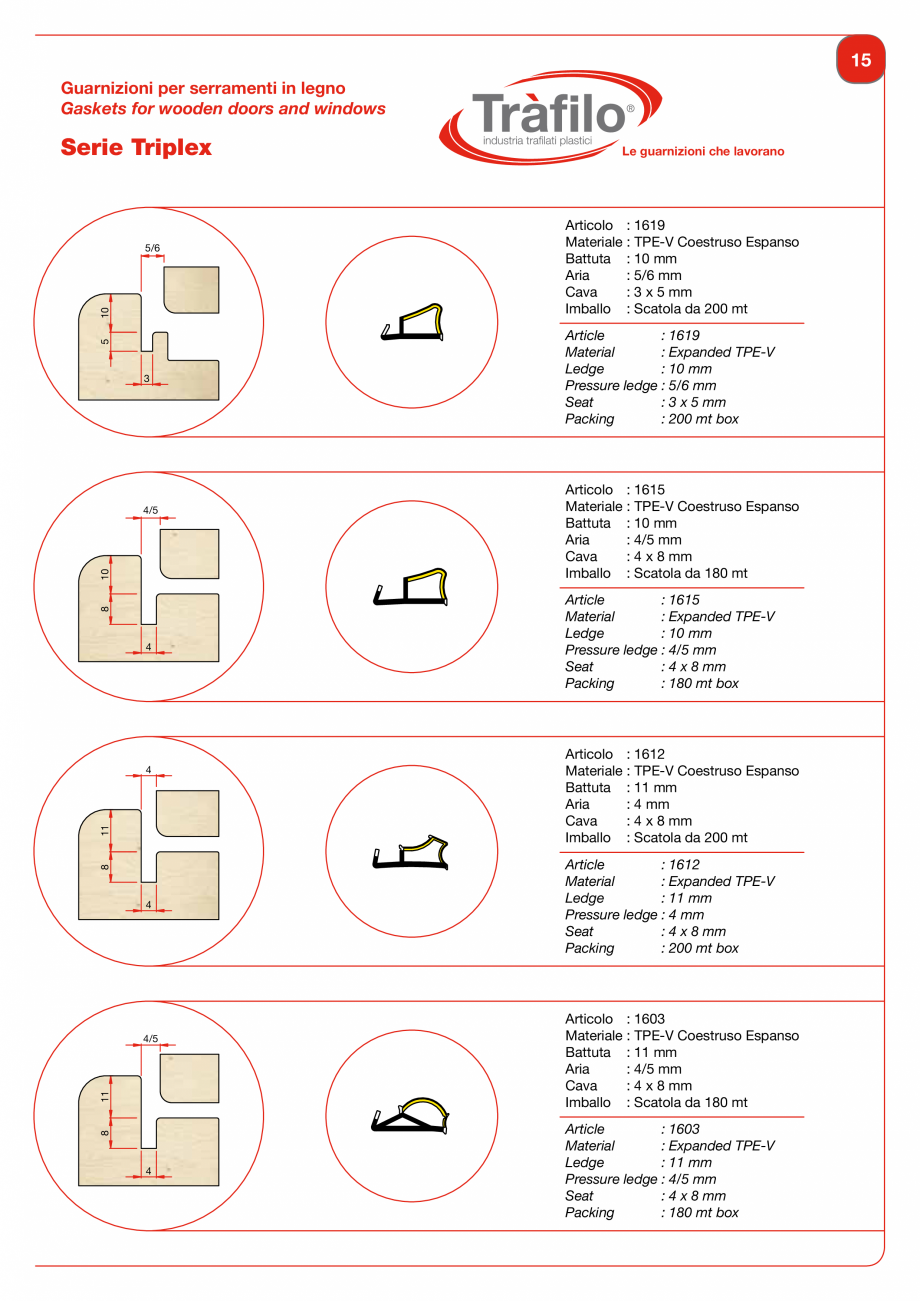

“triplex” series window gaskets

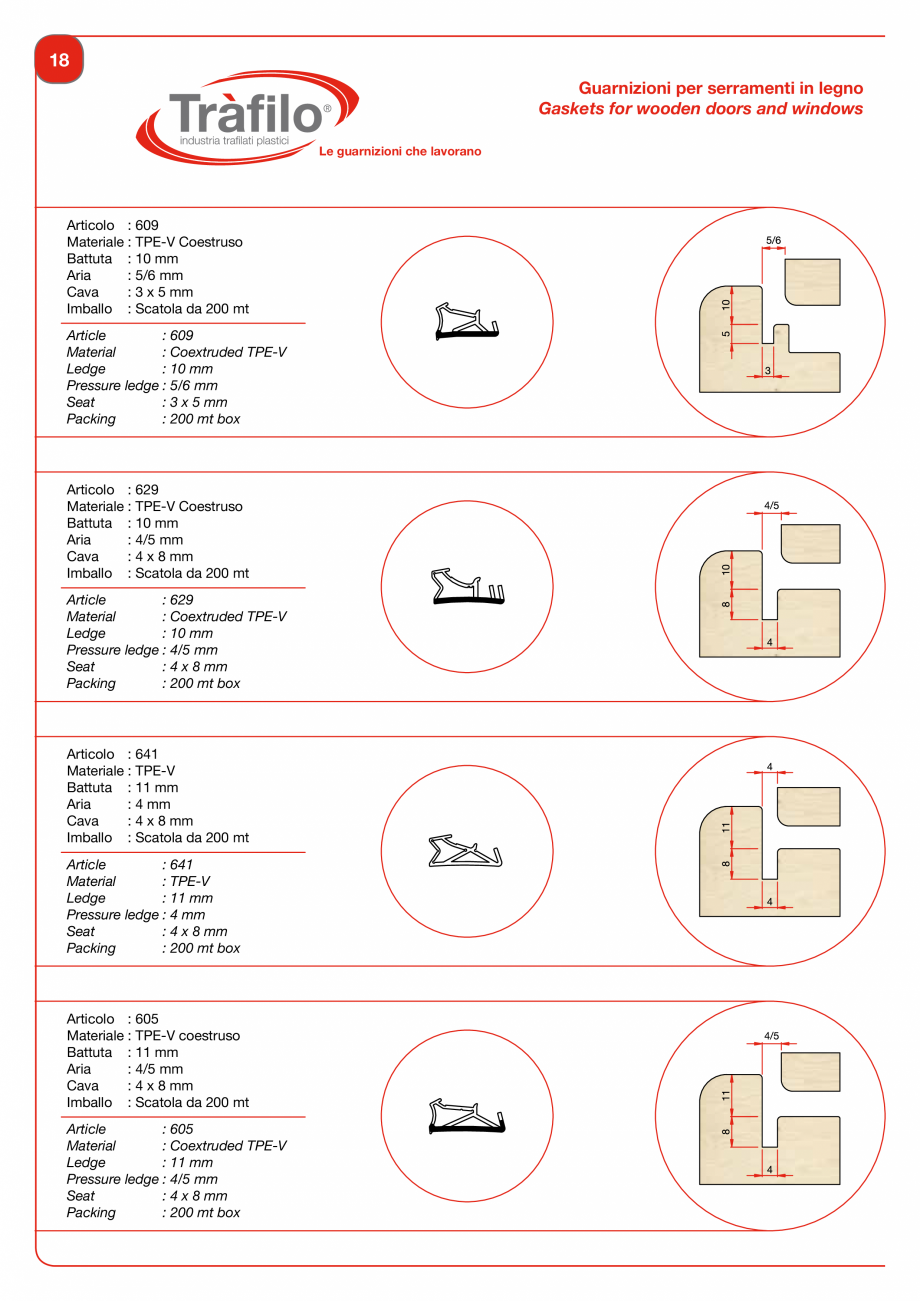

tpe-v window gaskets

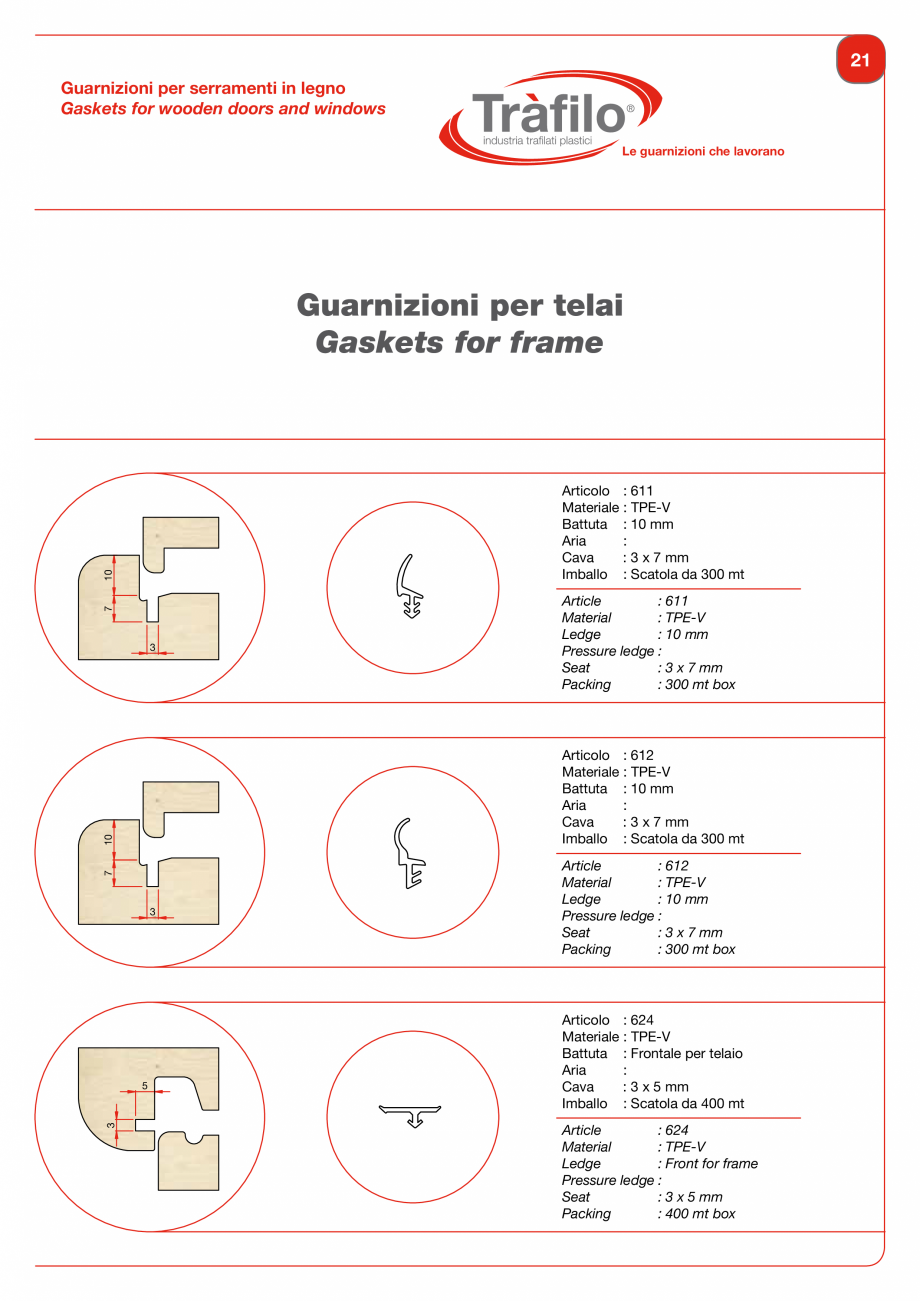

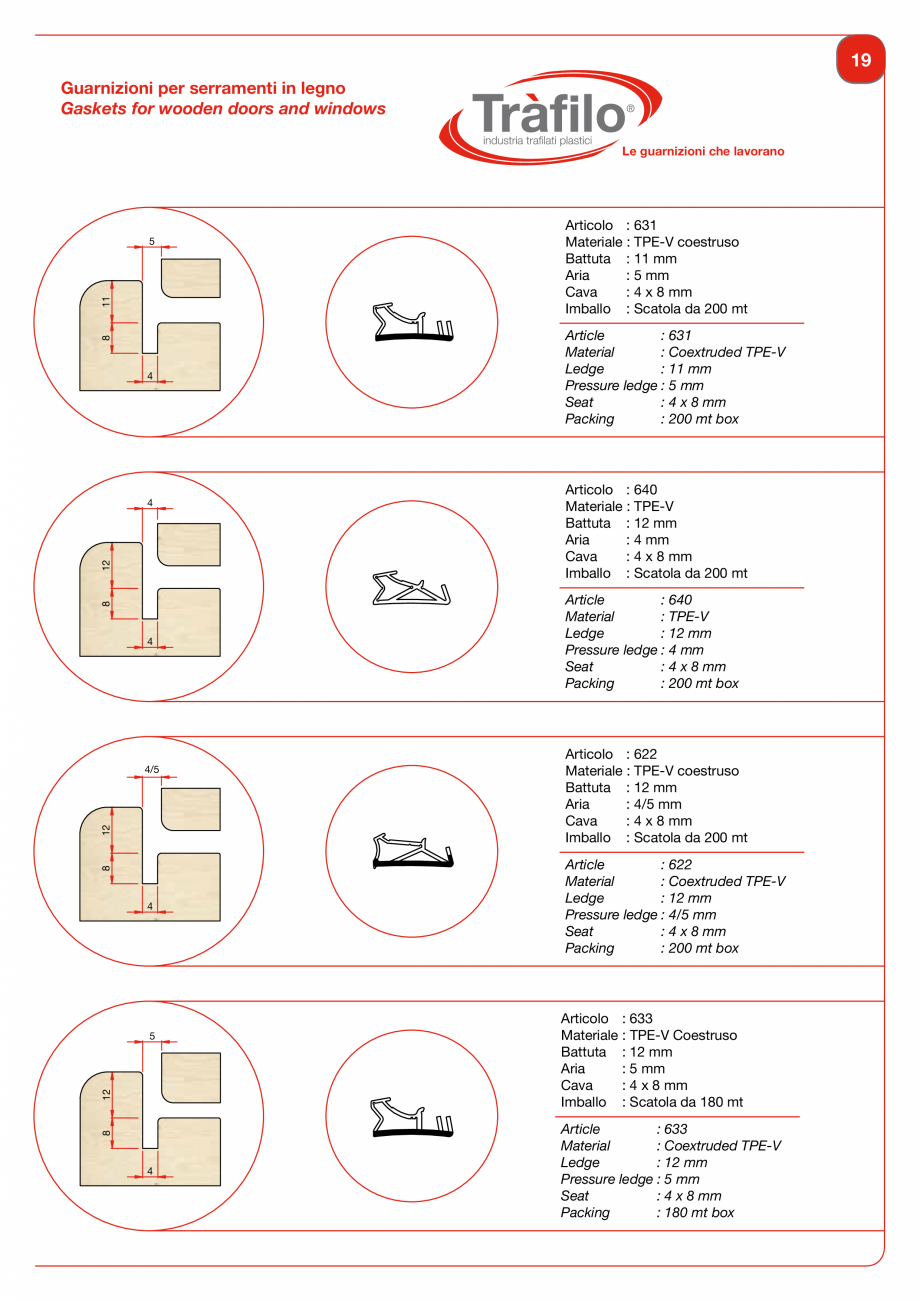

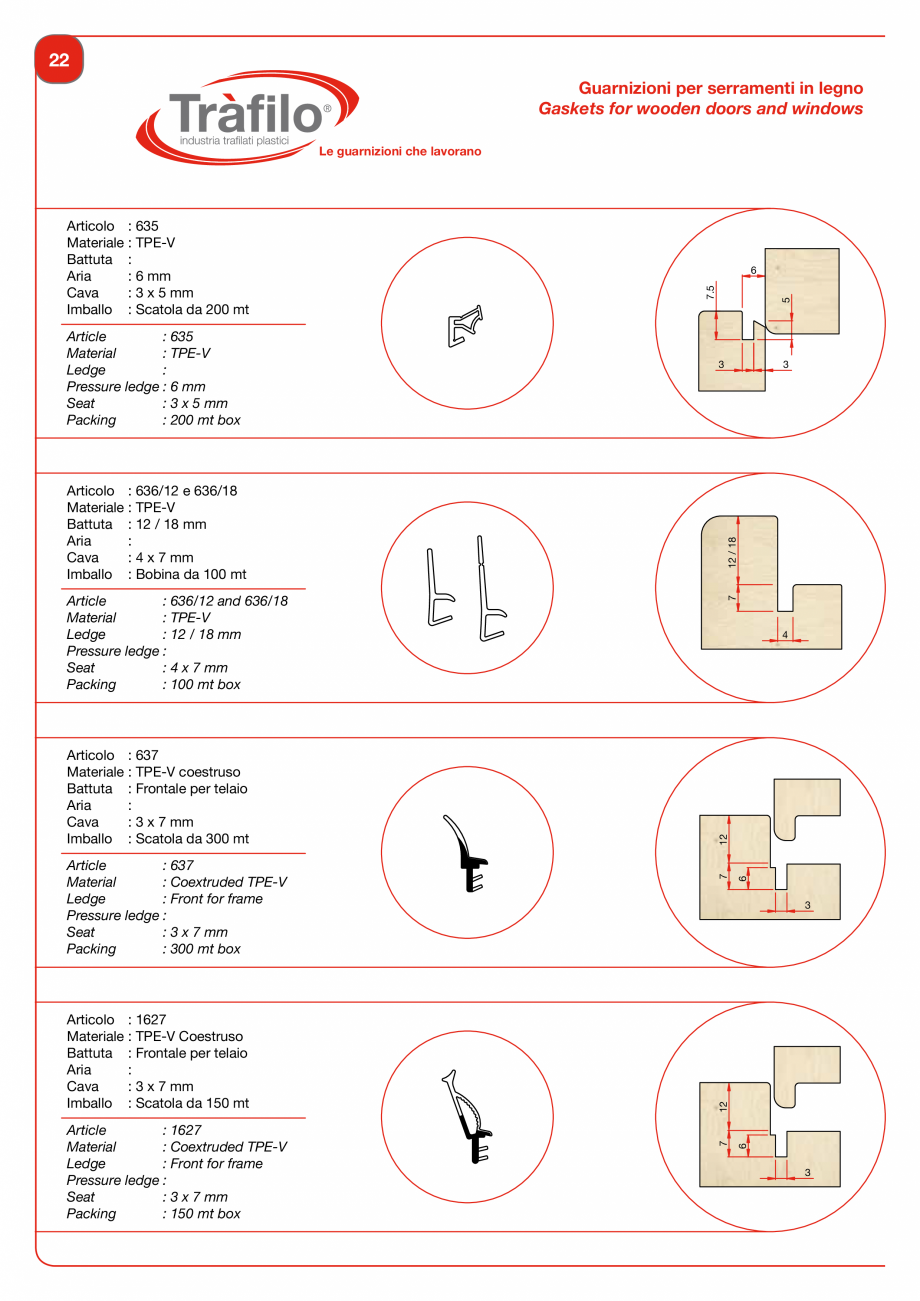

frame gaskets

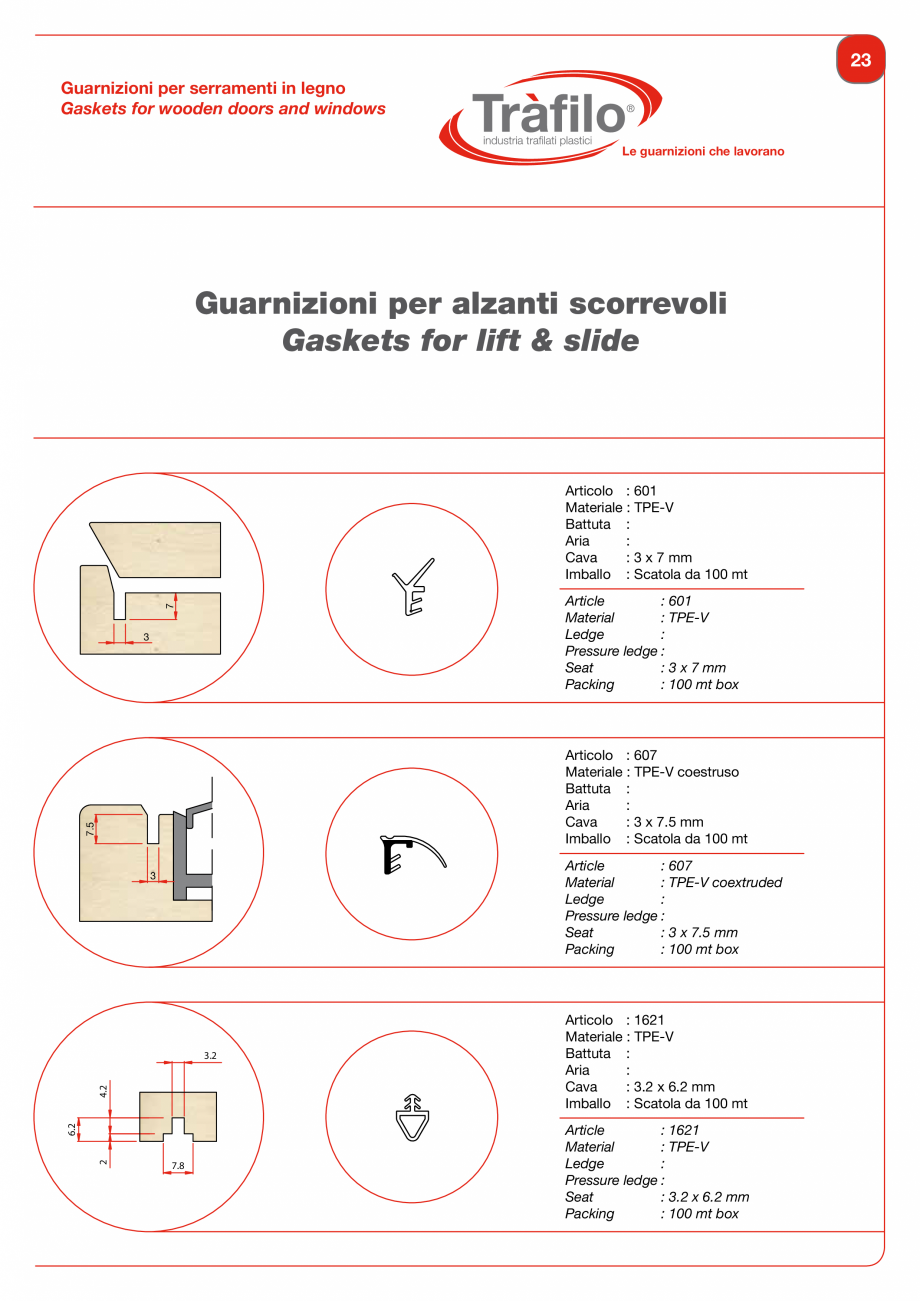

lift & slide gaskets

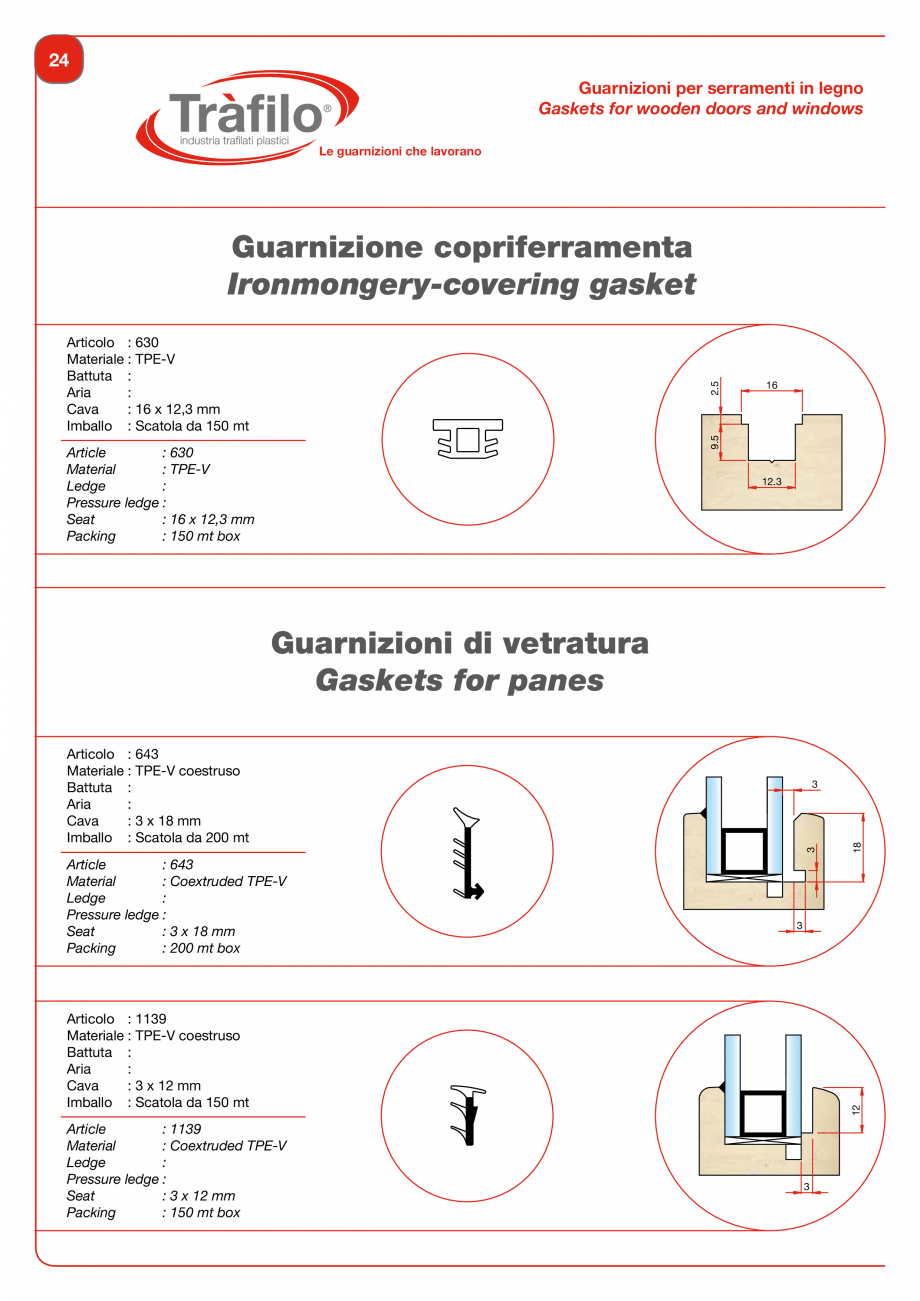

ironmongery covering gaskets

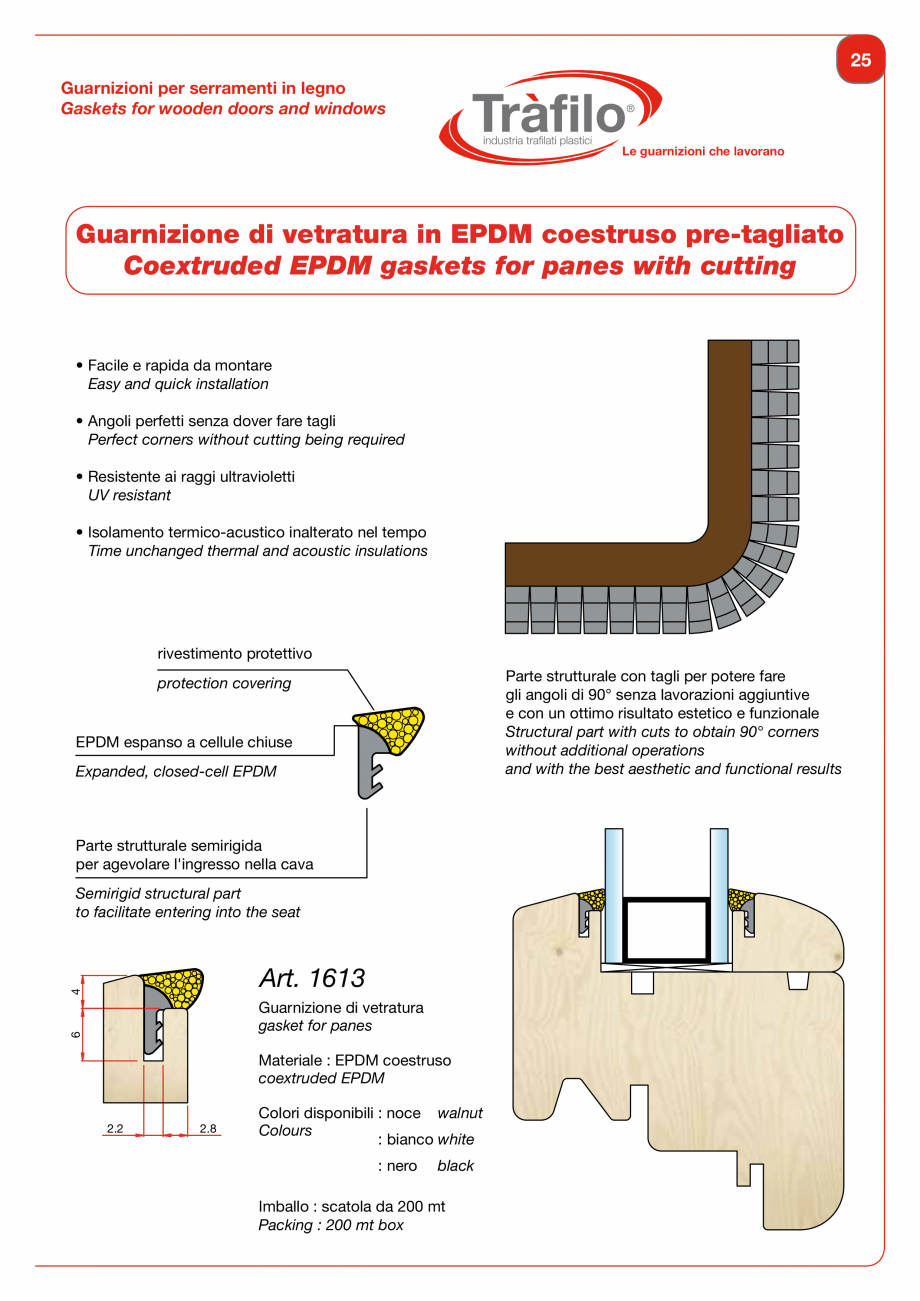

gaskets for panes

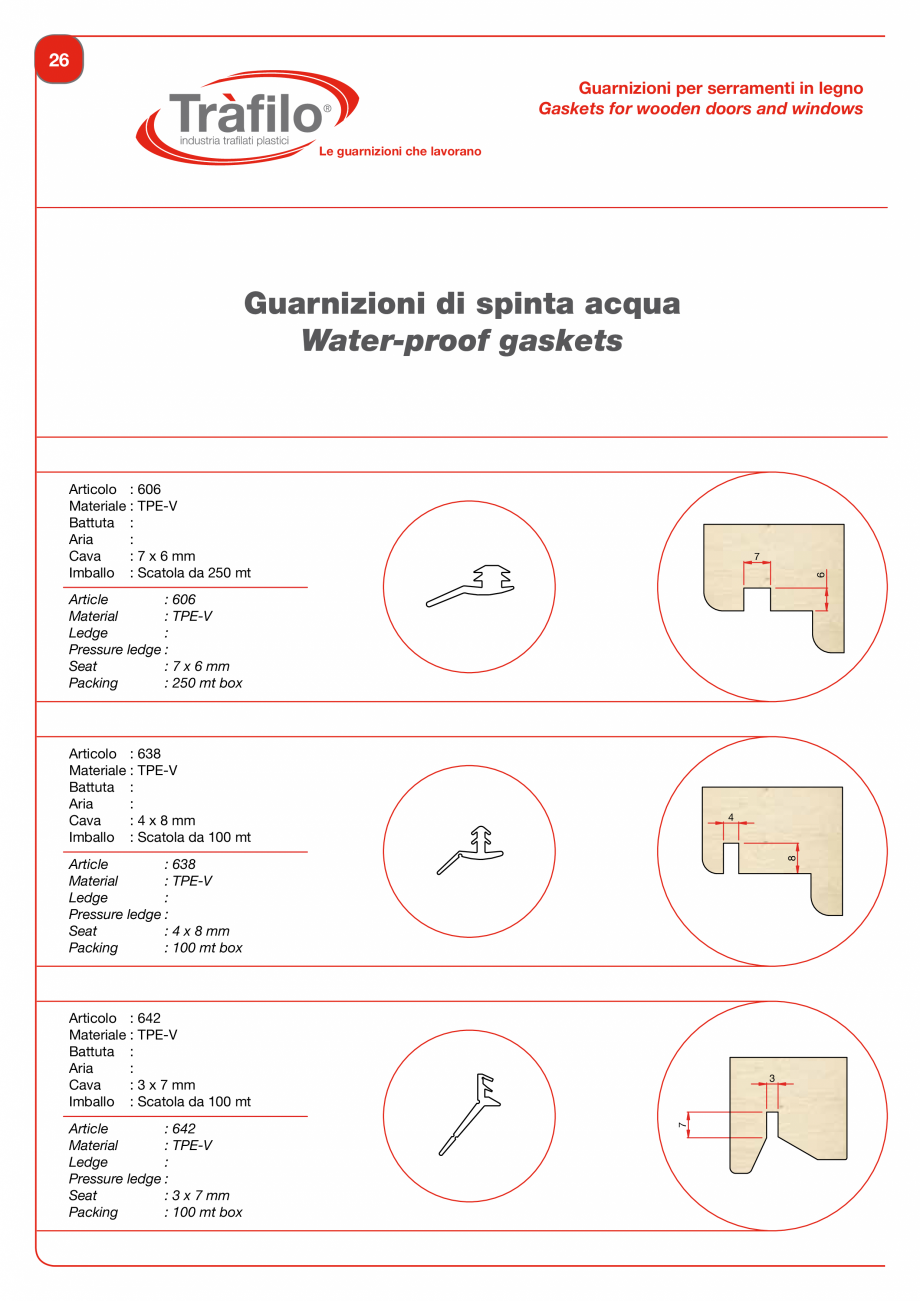

water-proof gaskets

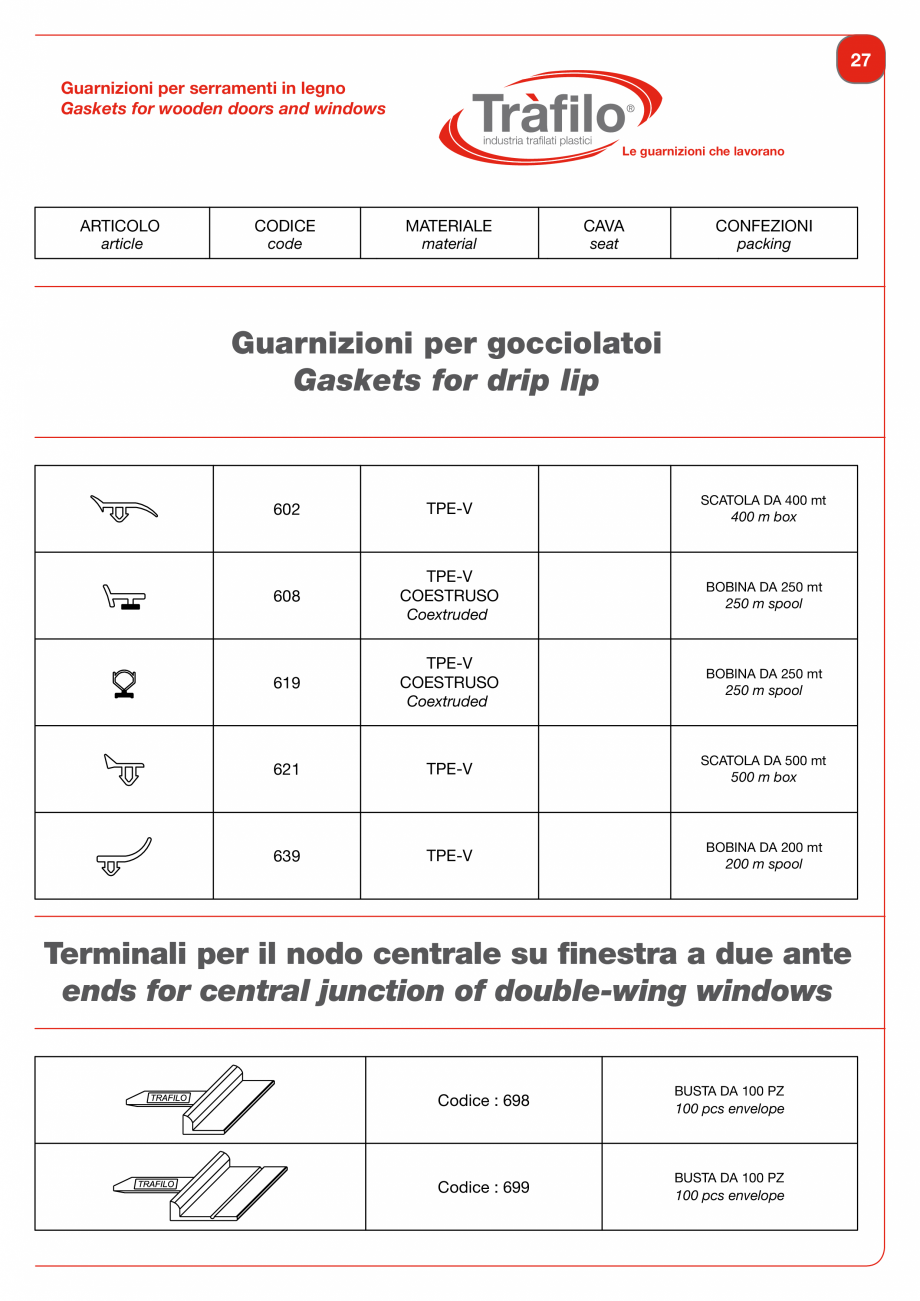

drip lip gaskets
fin terminals
door gaskets

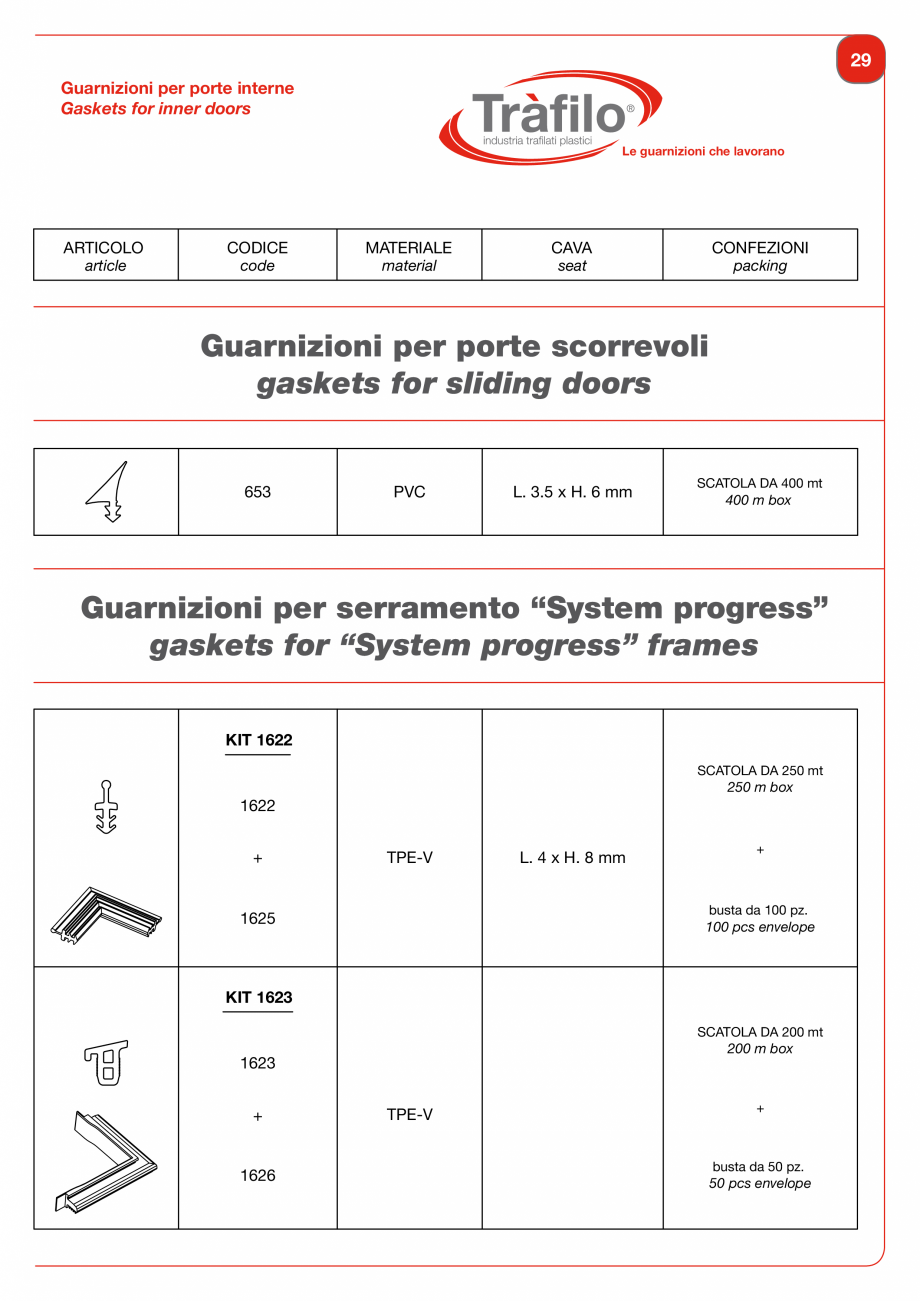

sliding doors gaskets
“System progress” frames gaskets

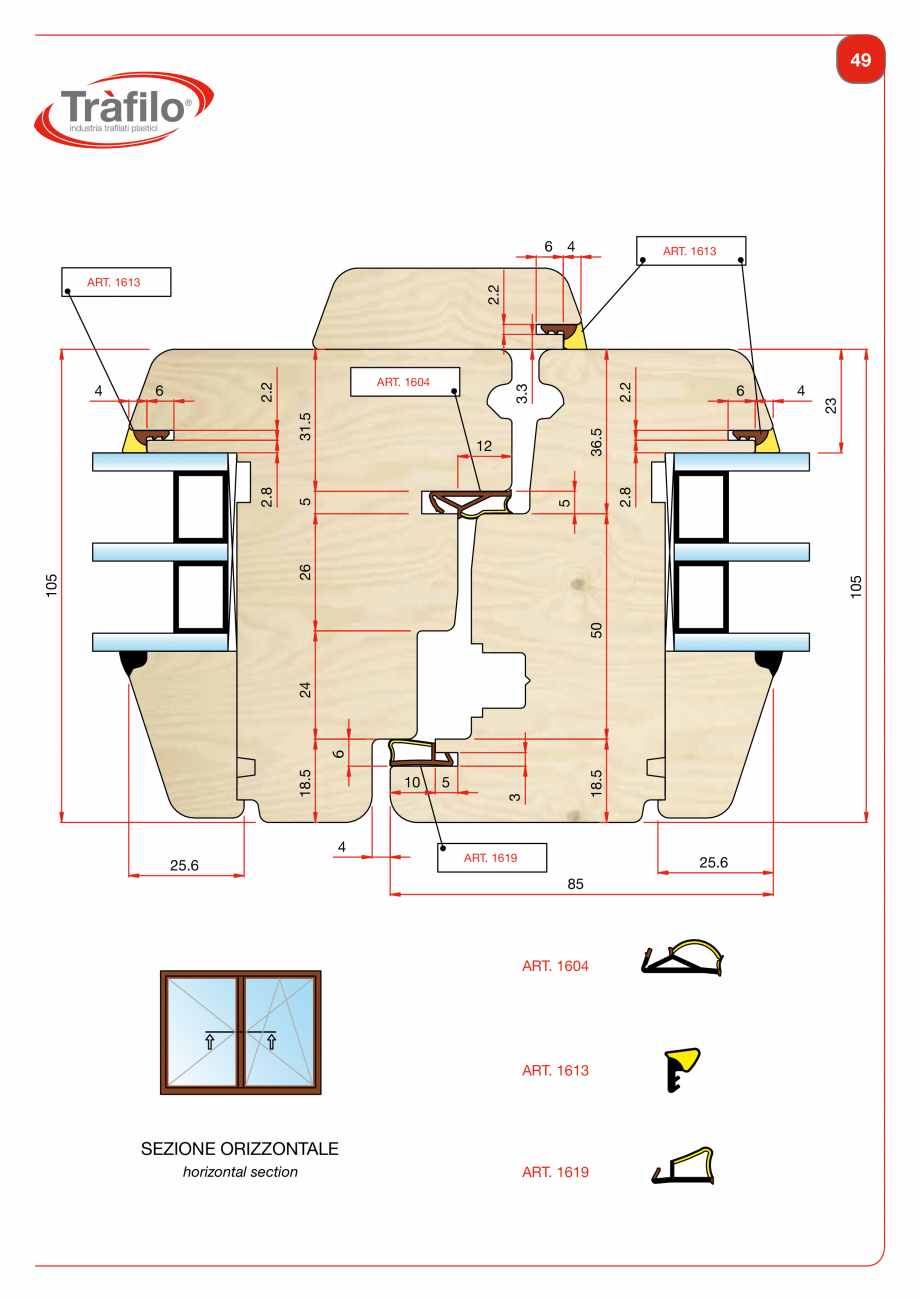

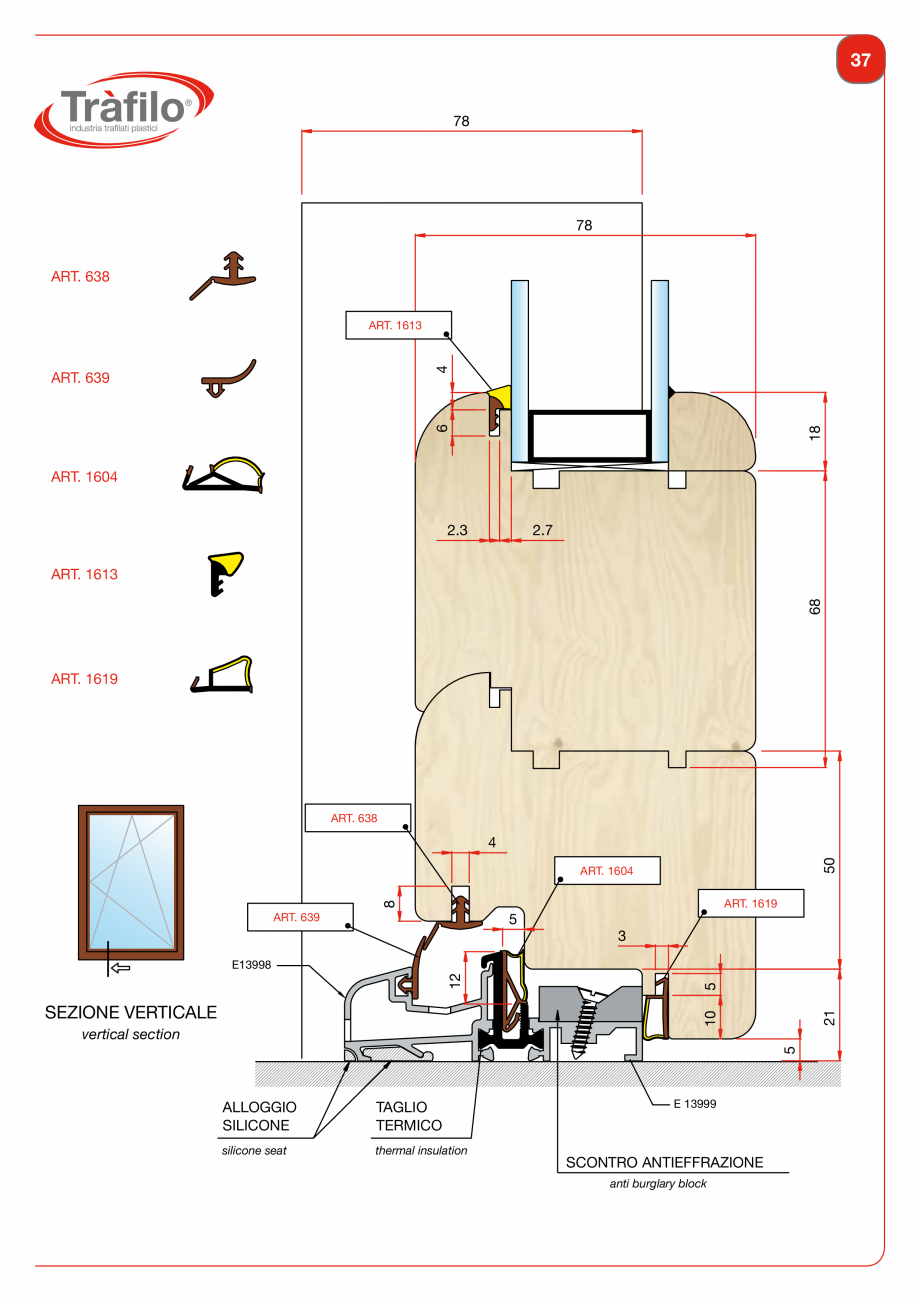

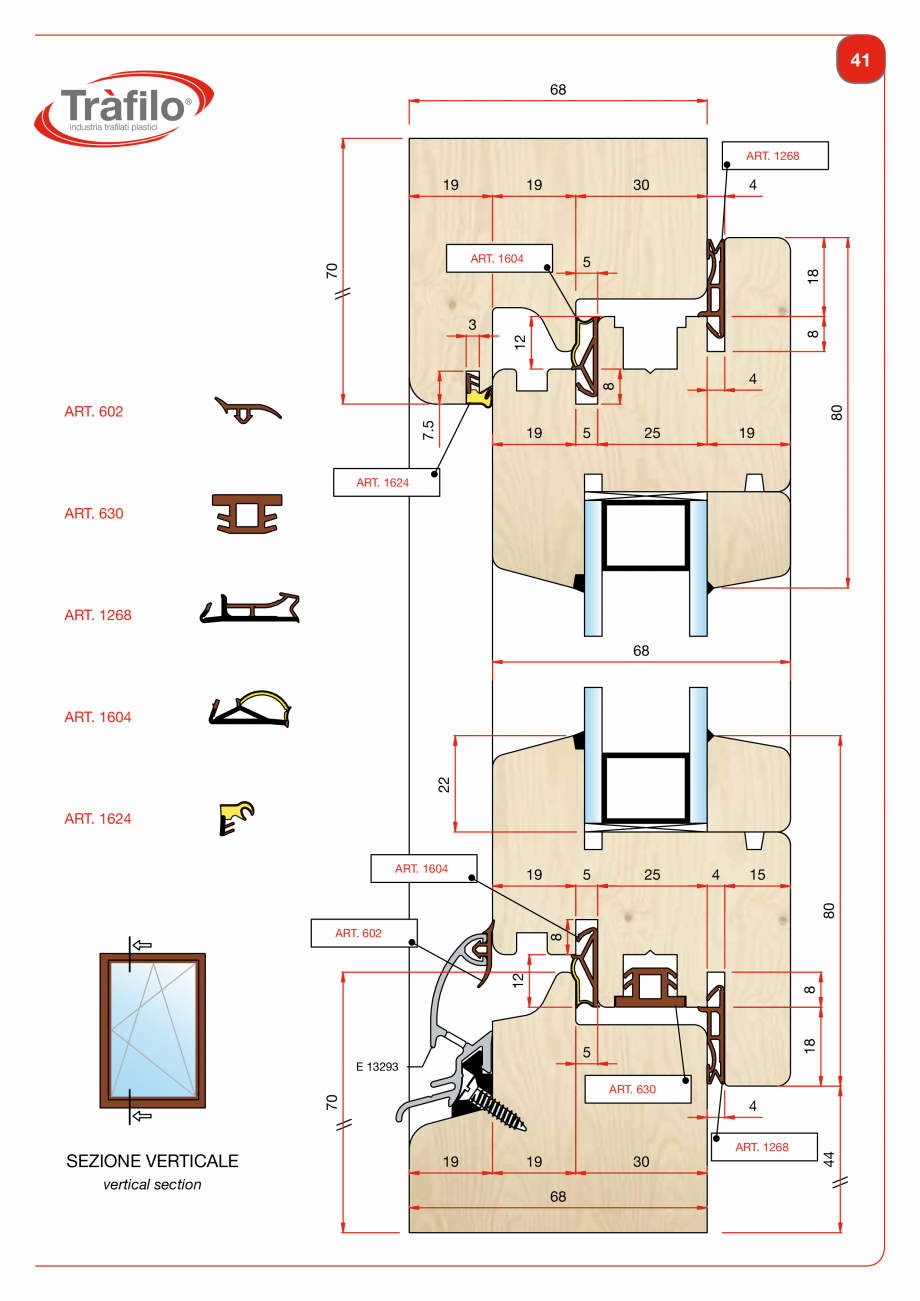

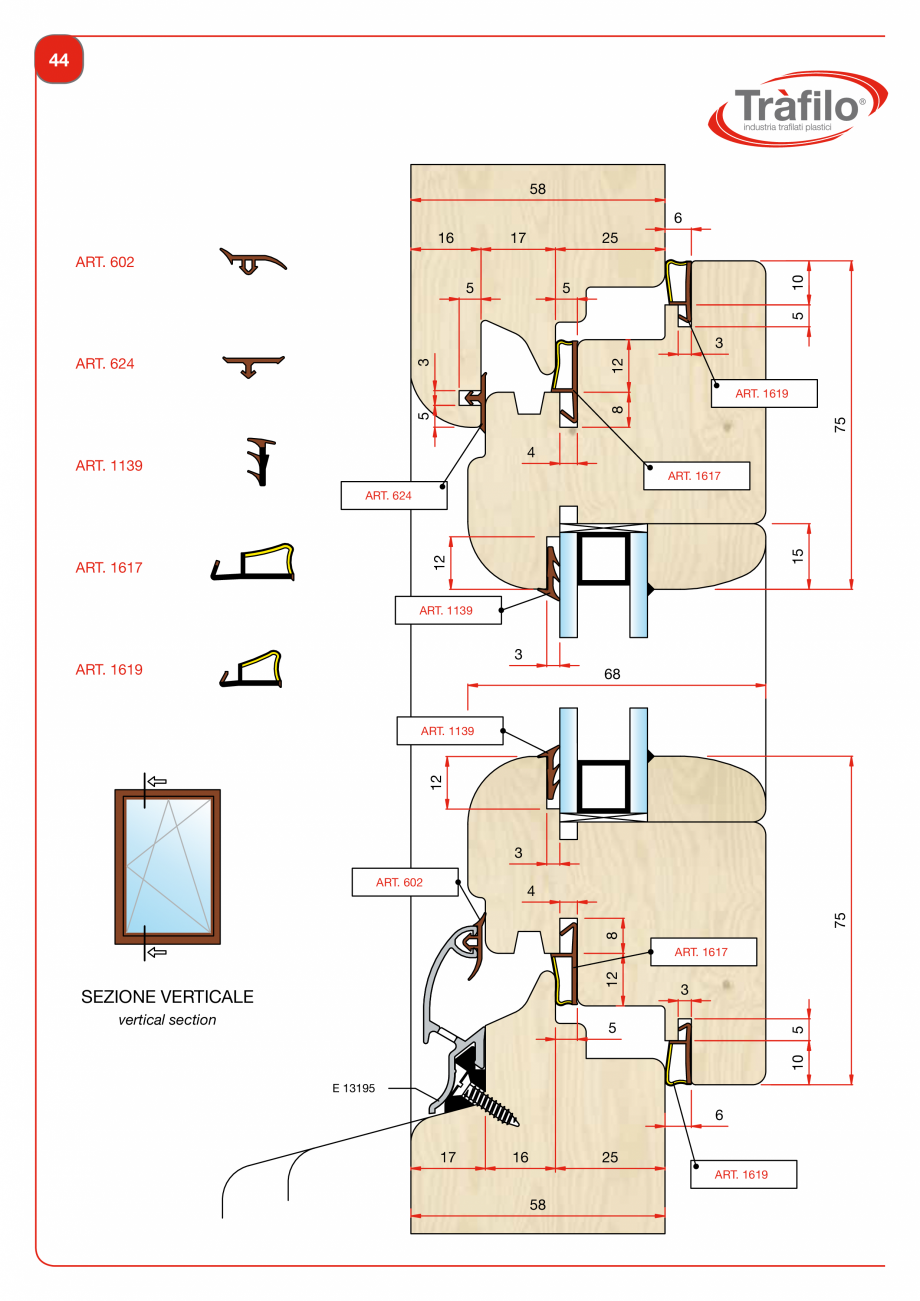

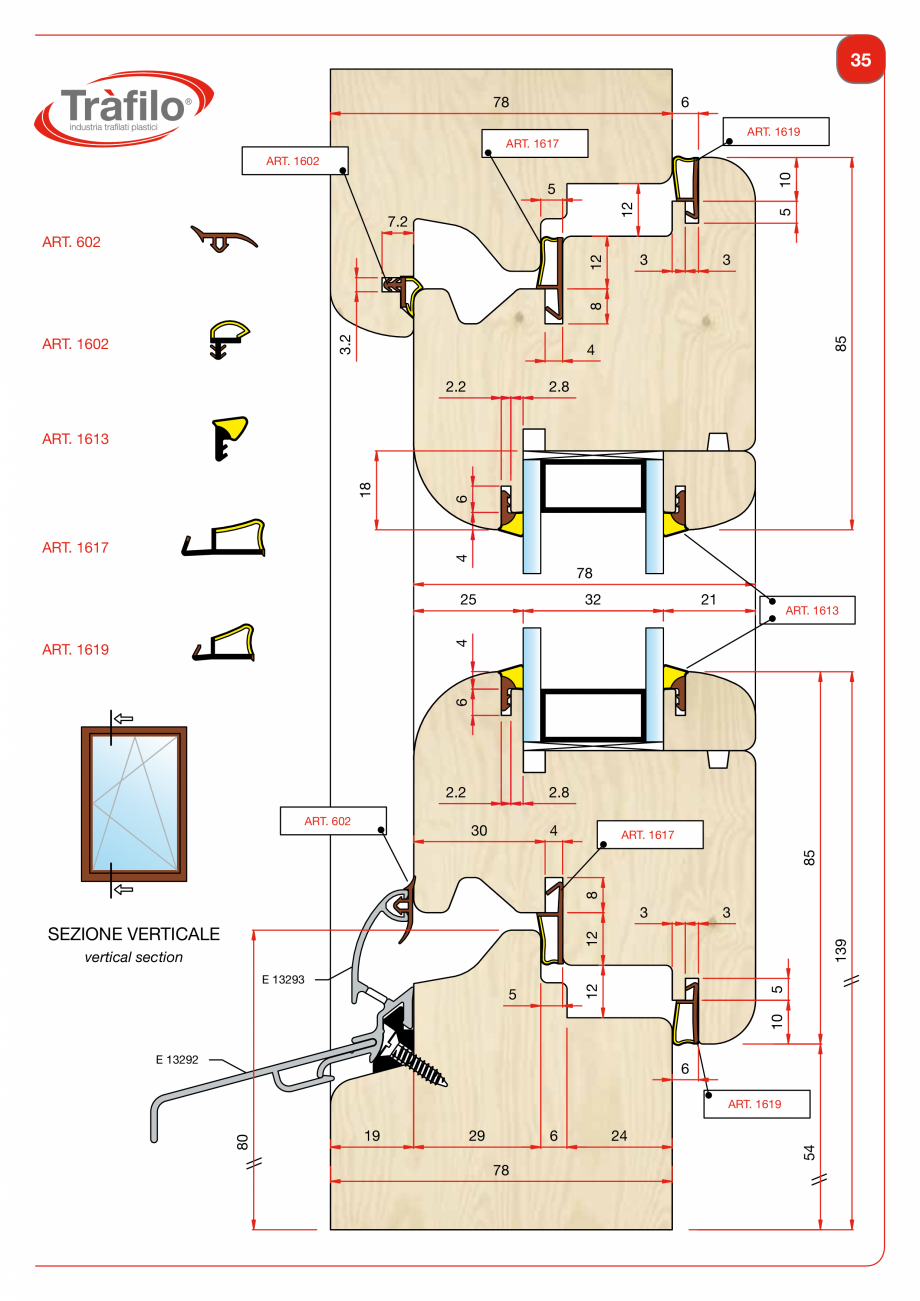

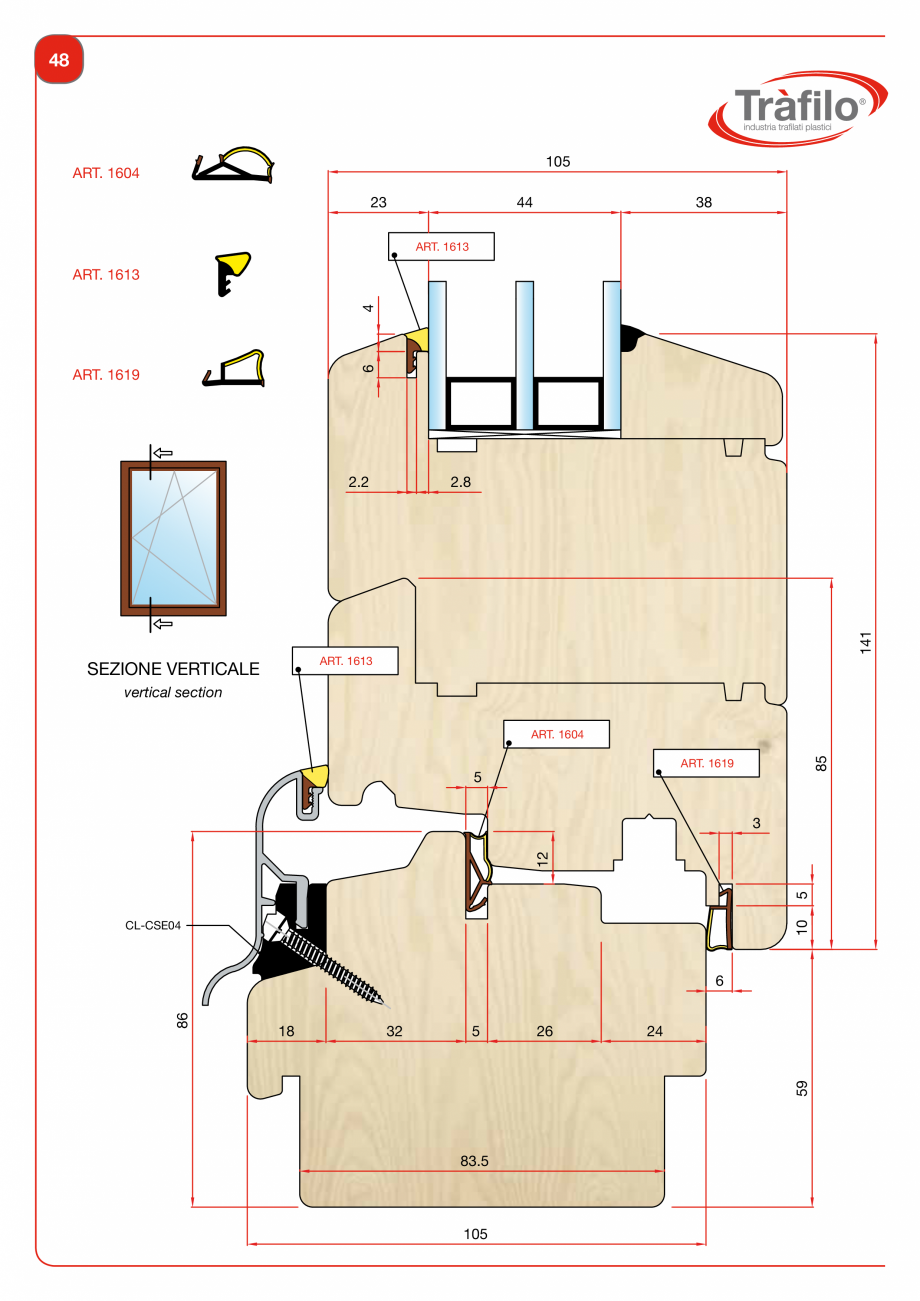

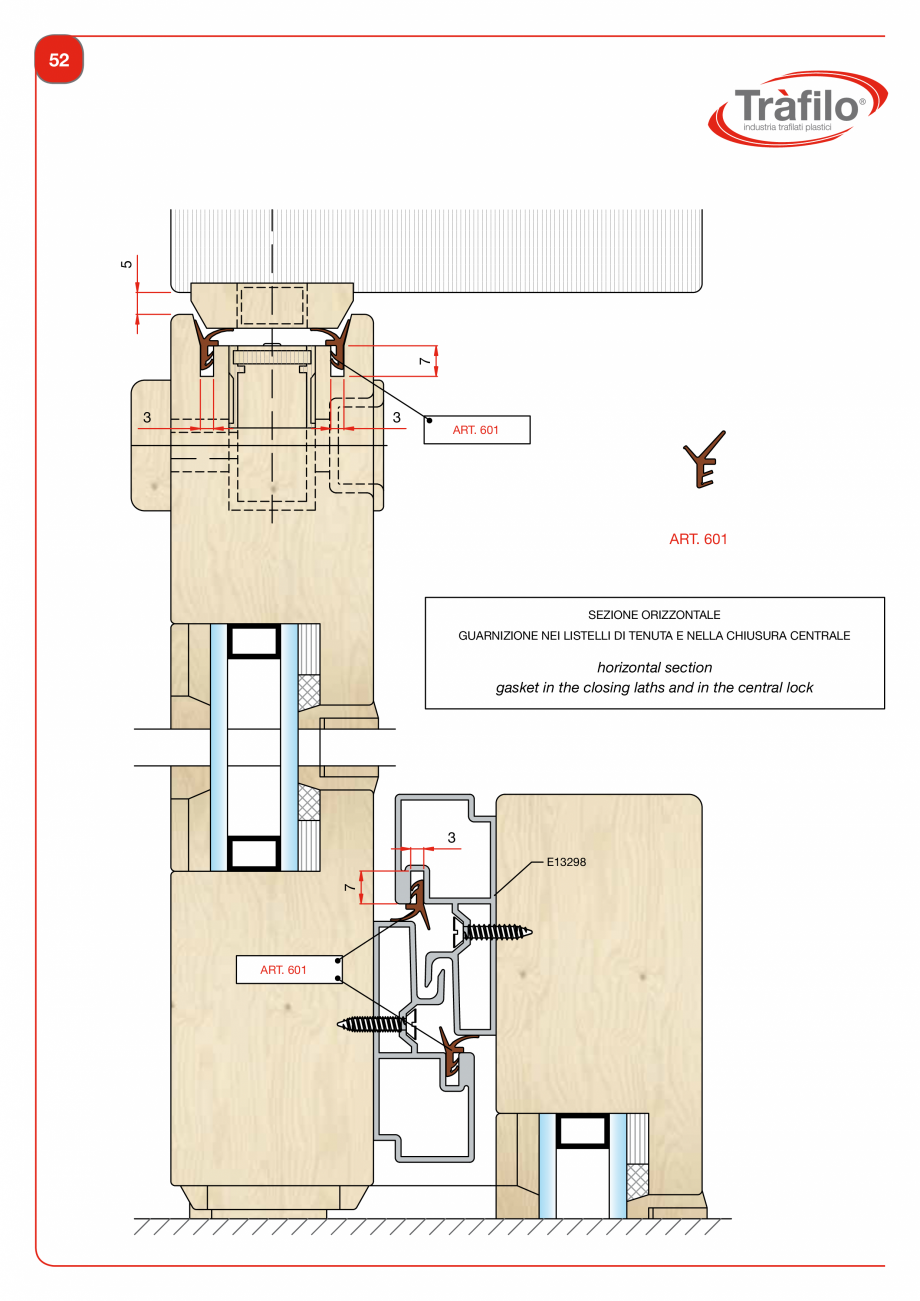

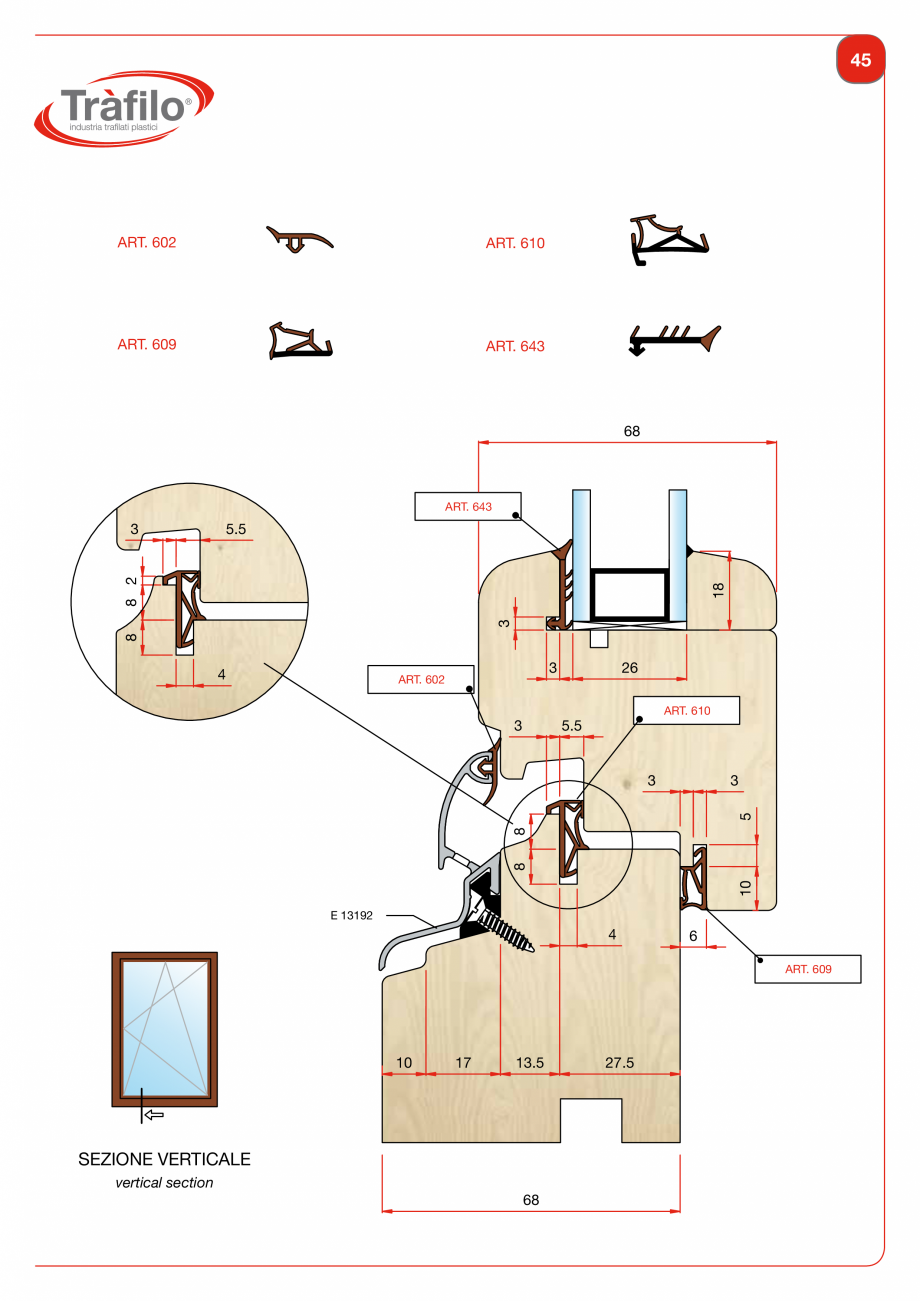

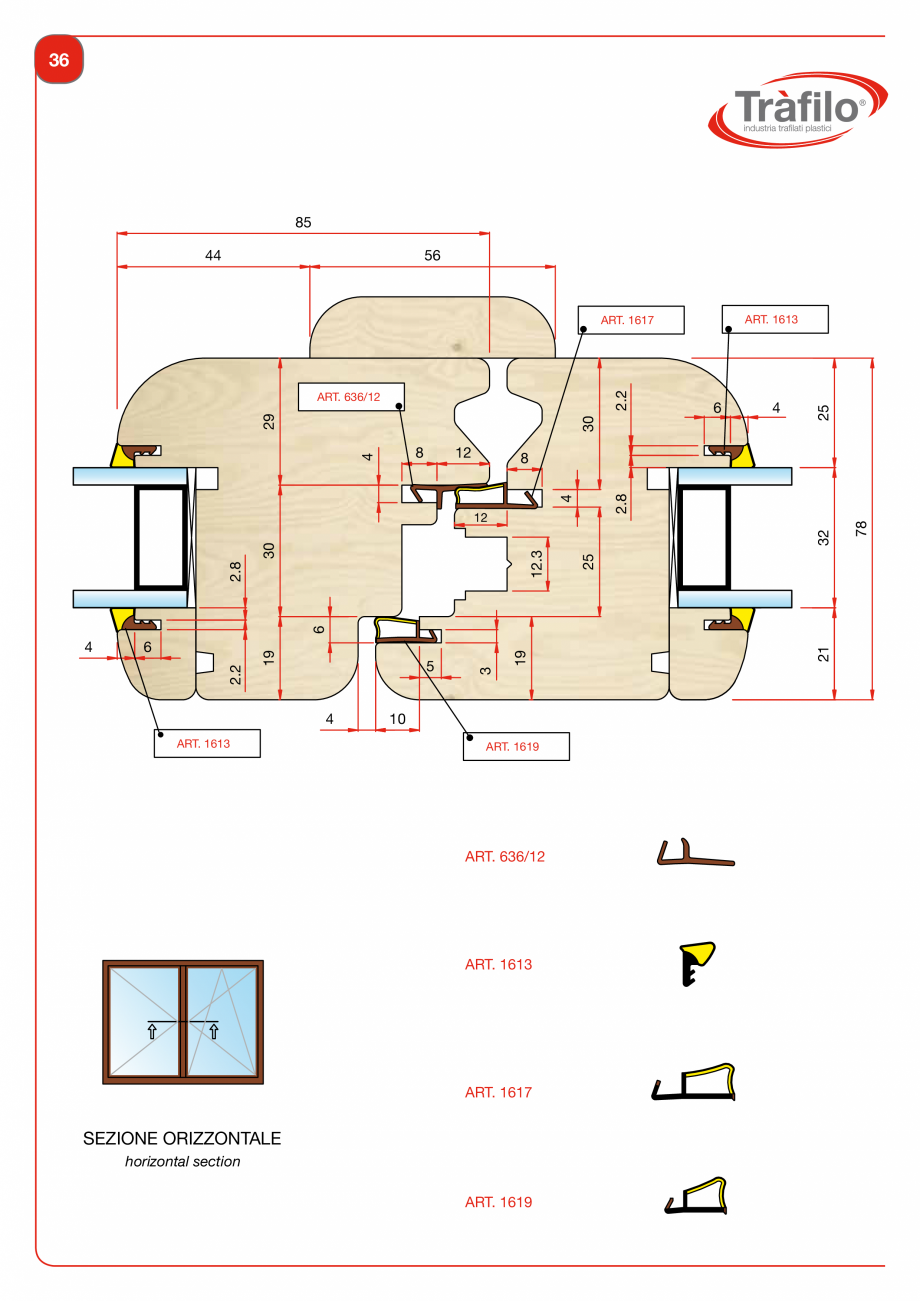

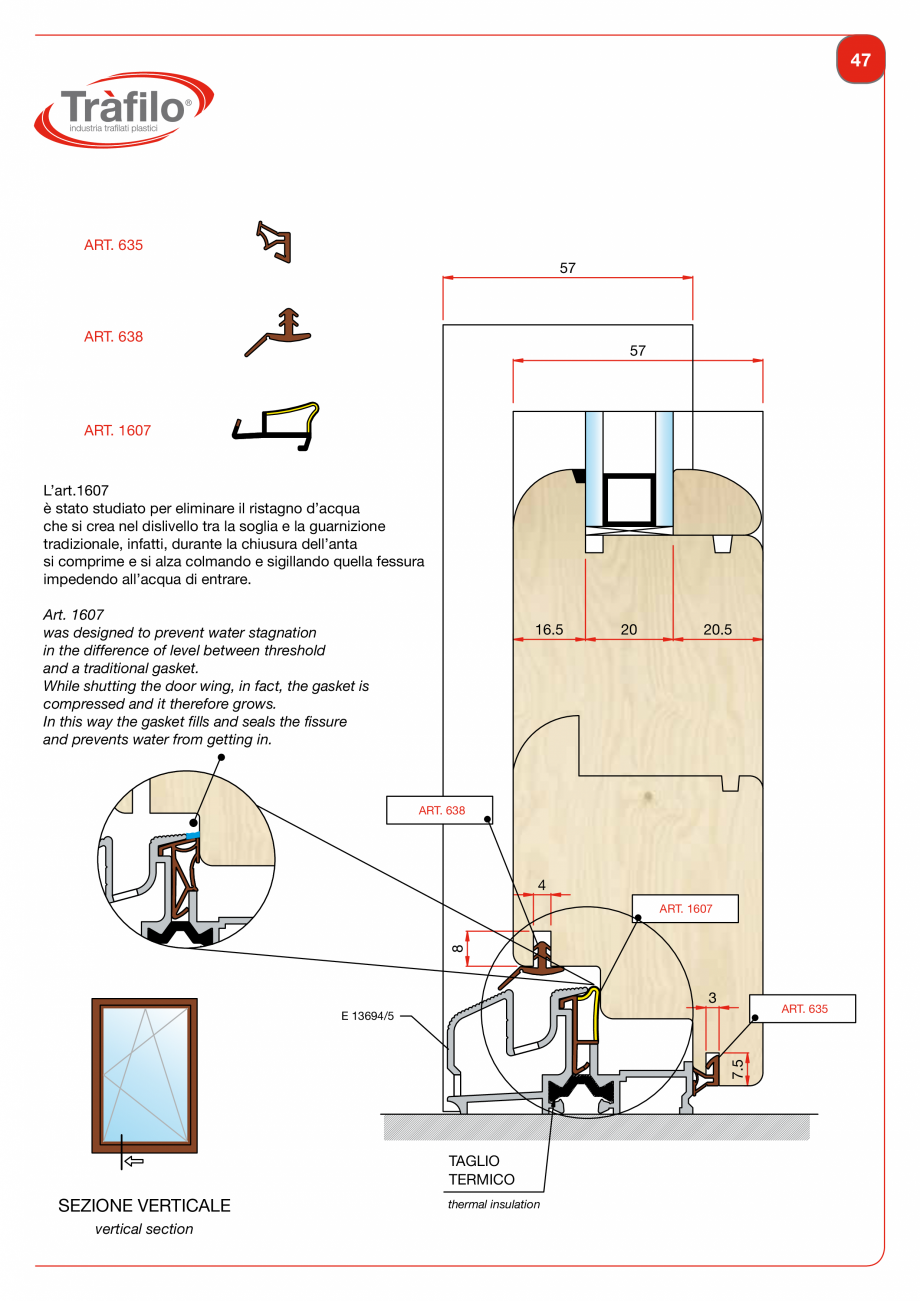

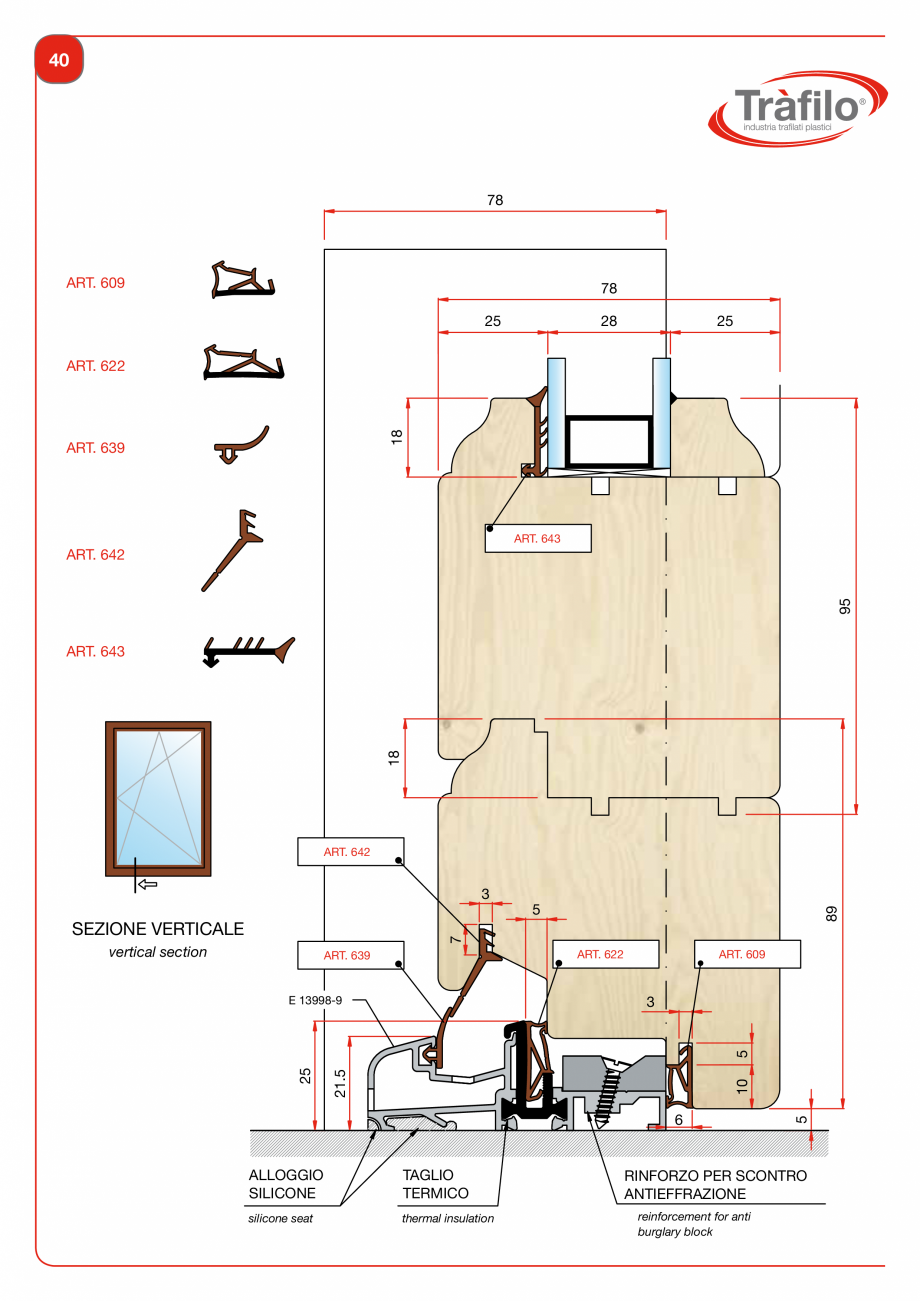

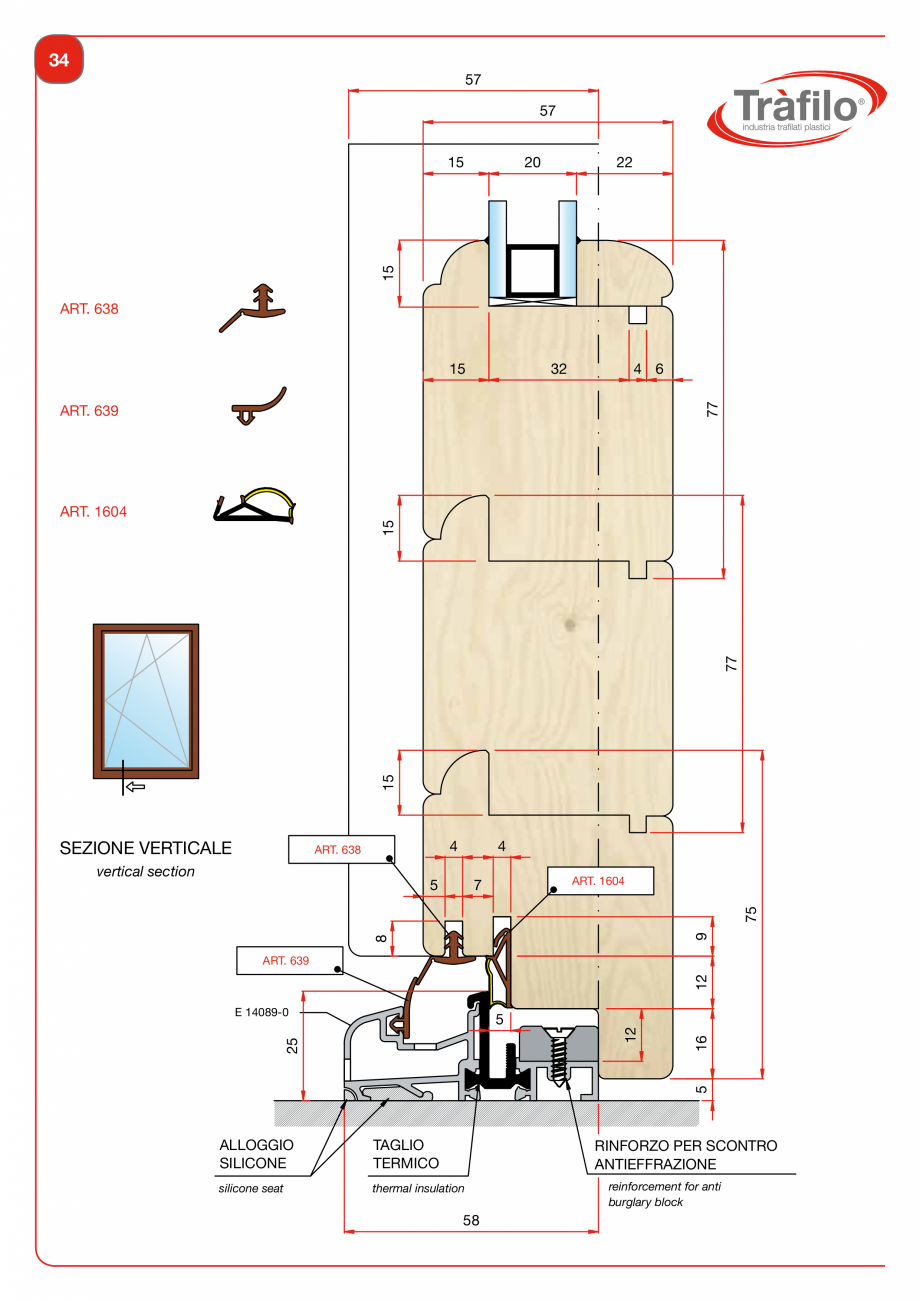

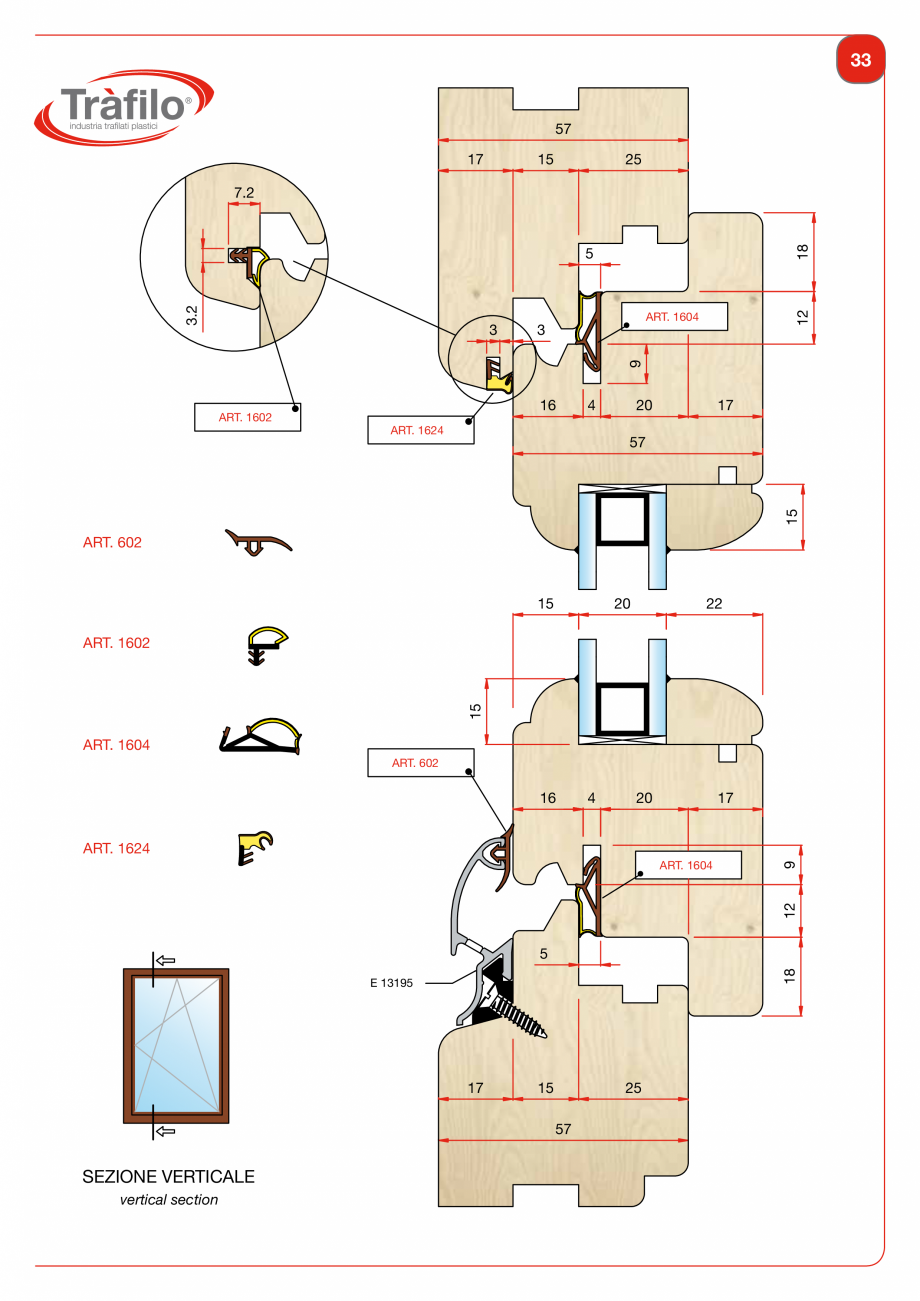

example drawings of window and door frames

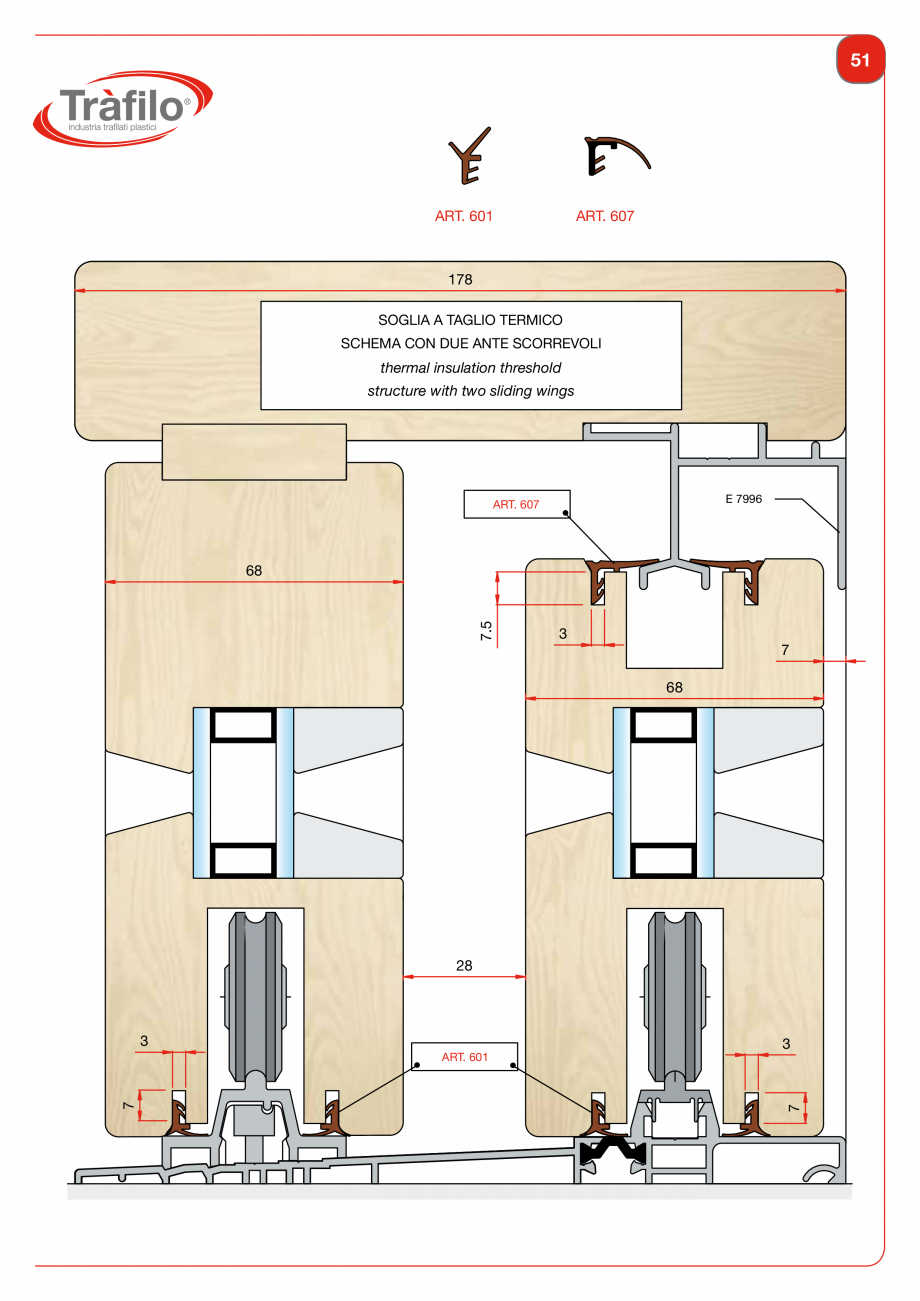

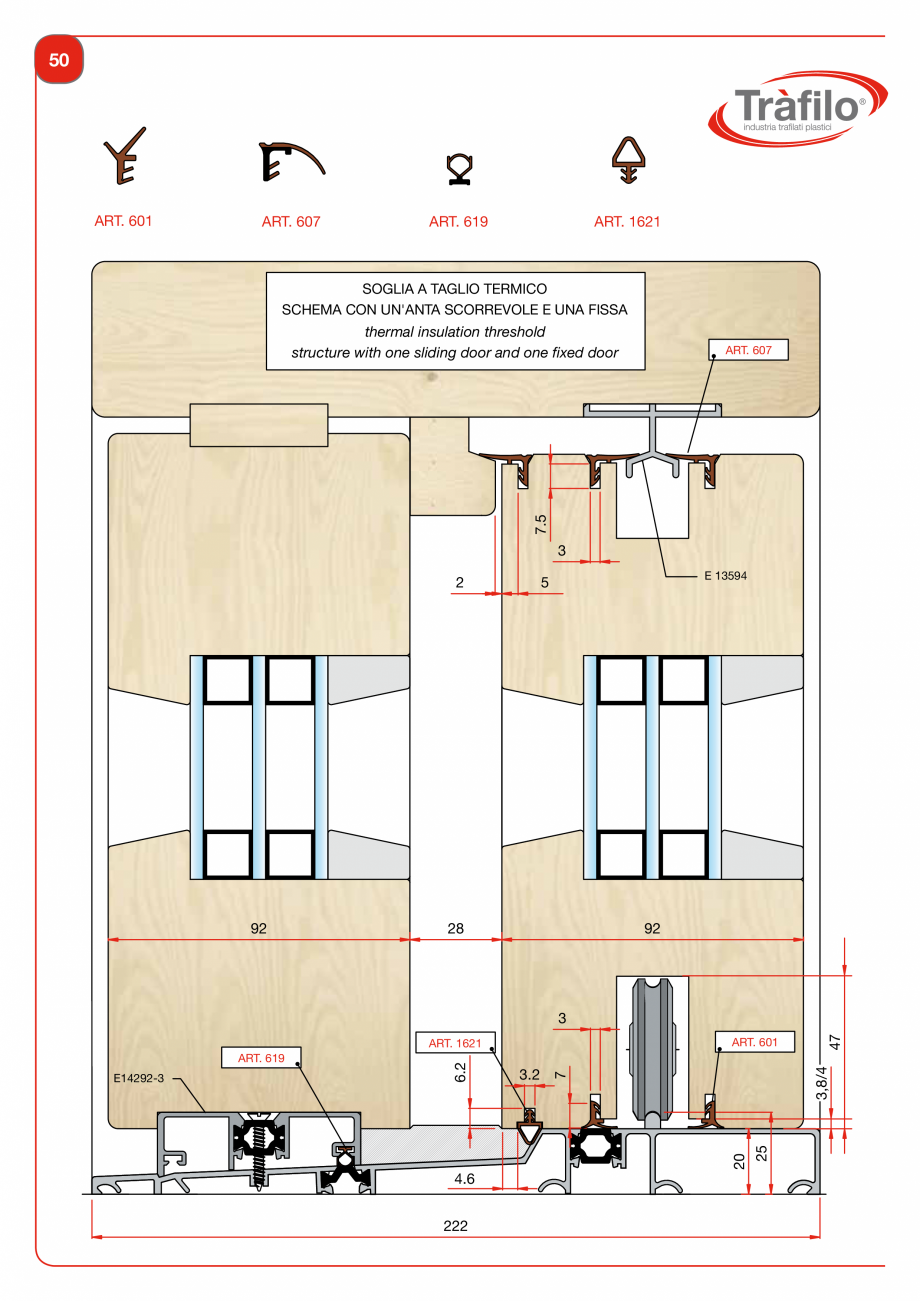

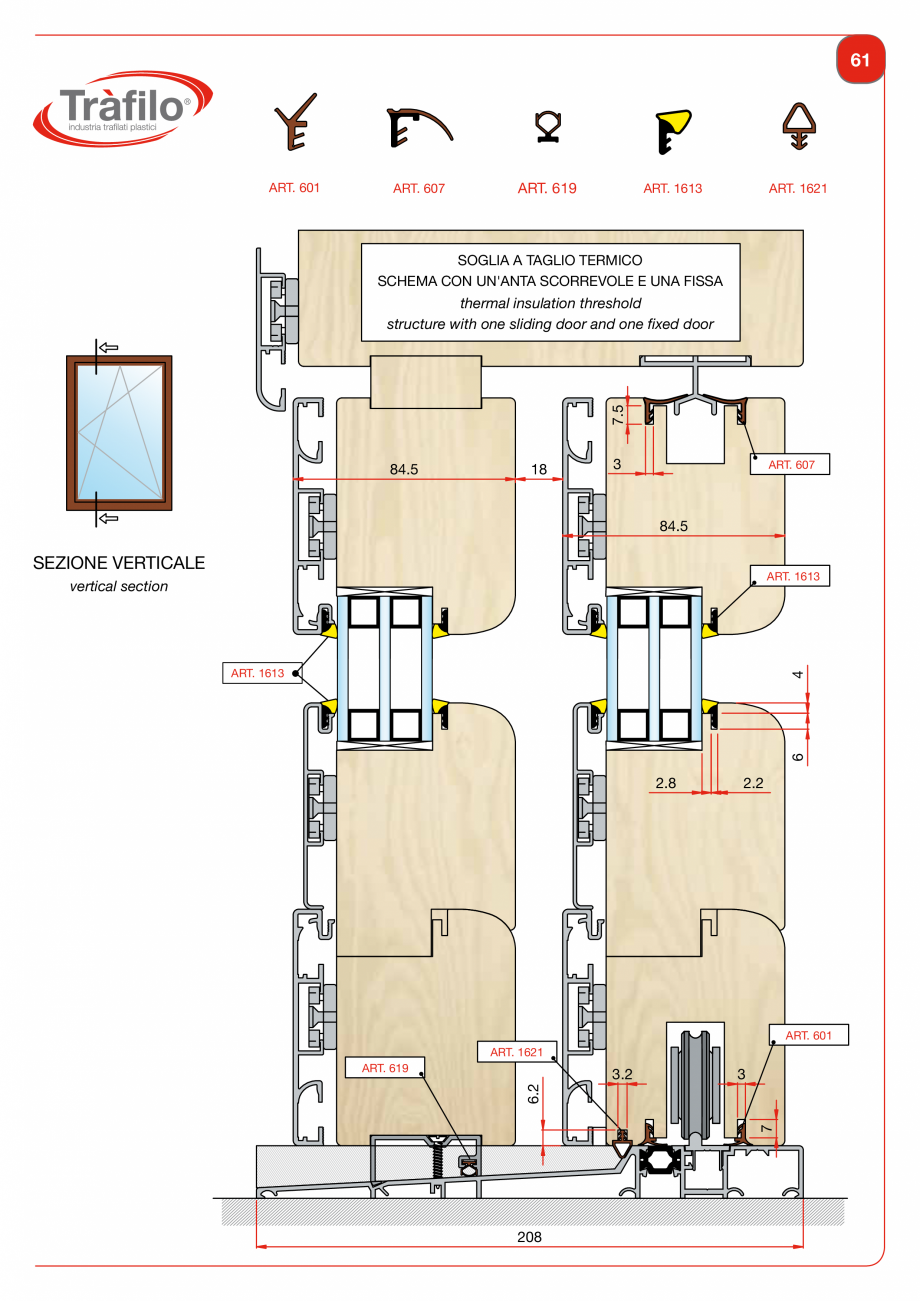

example drawings of lift & slide

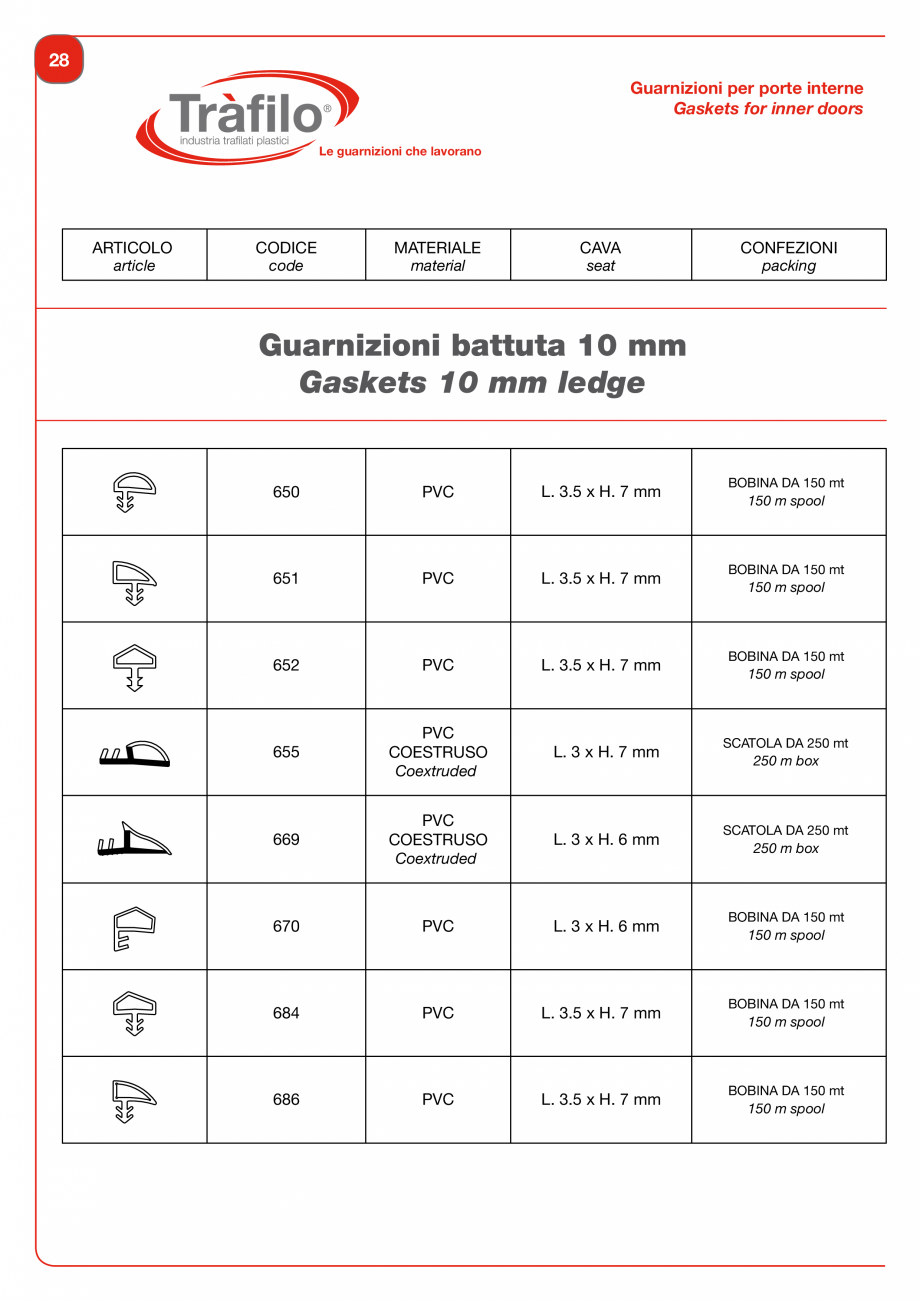

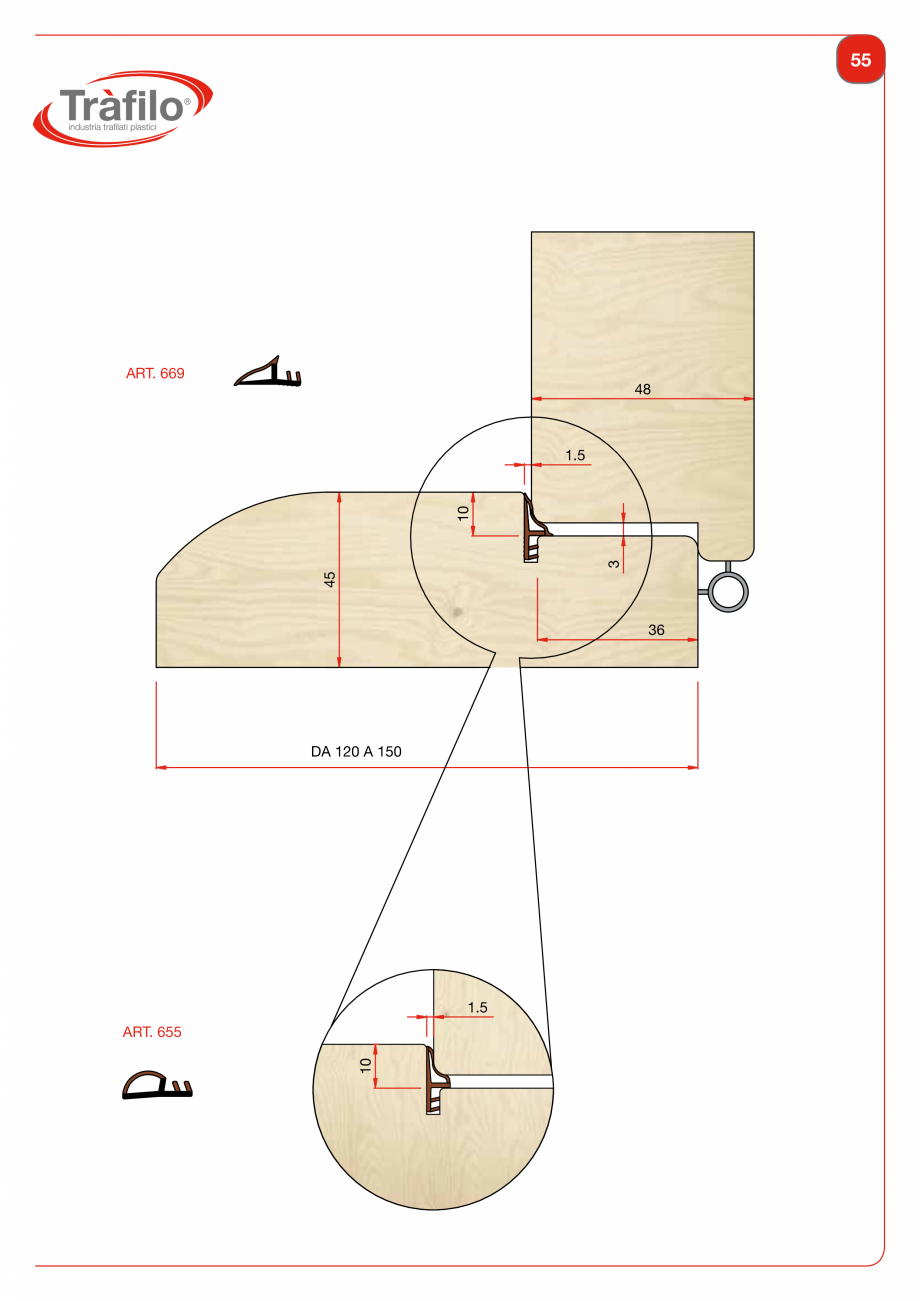

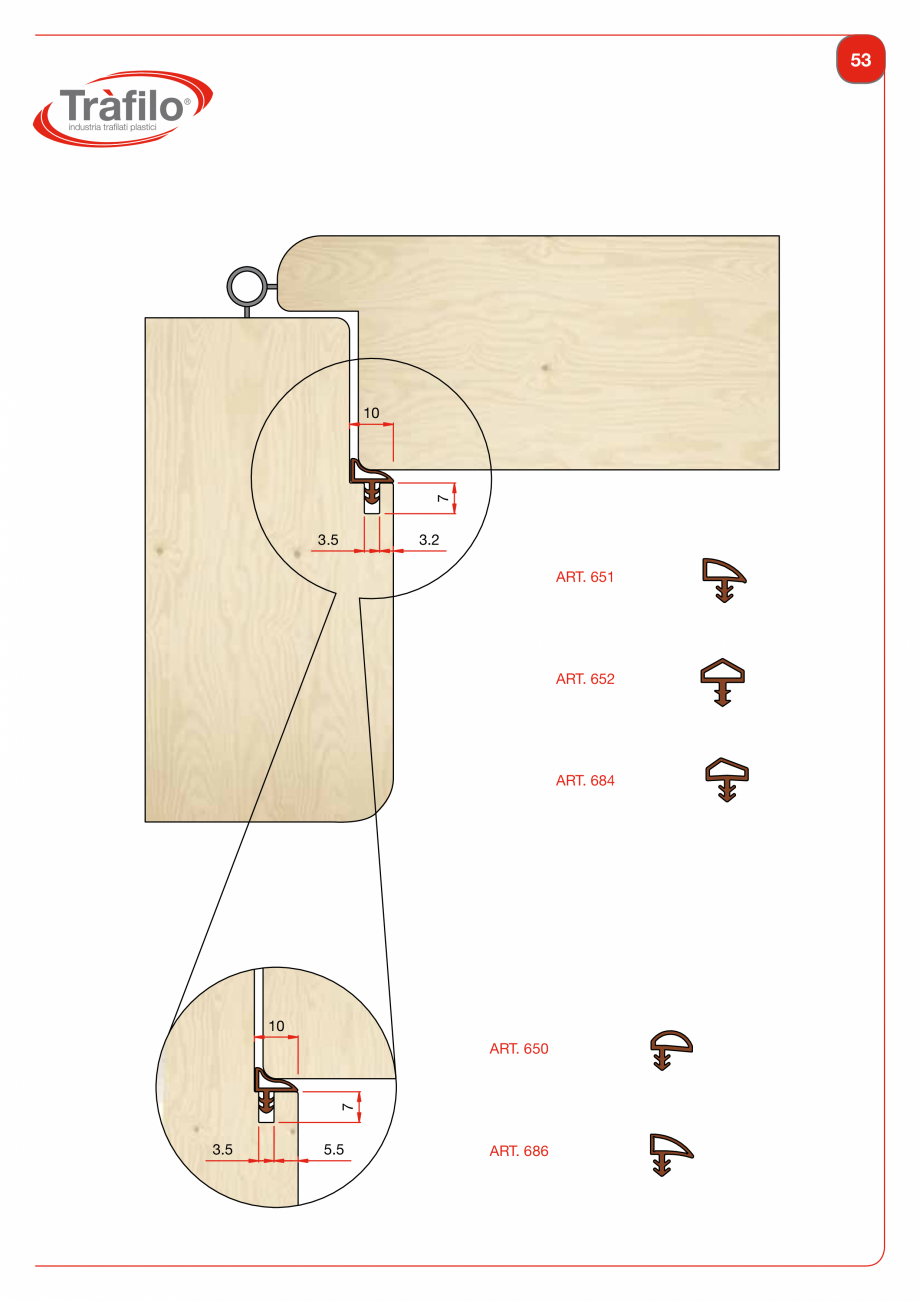

example drawings of inner doors

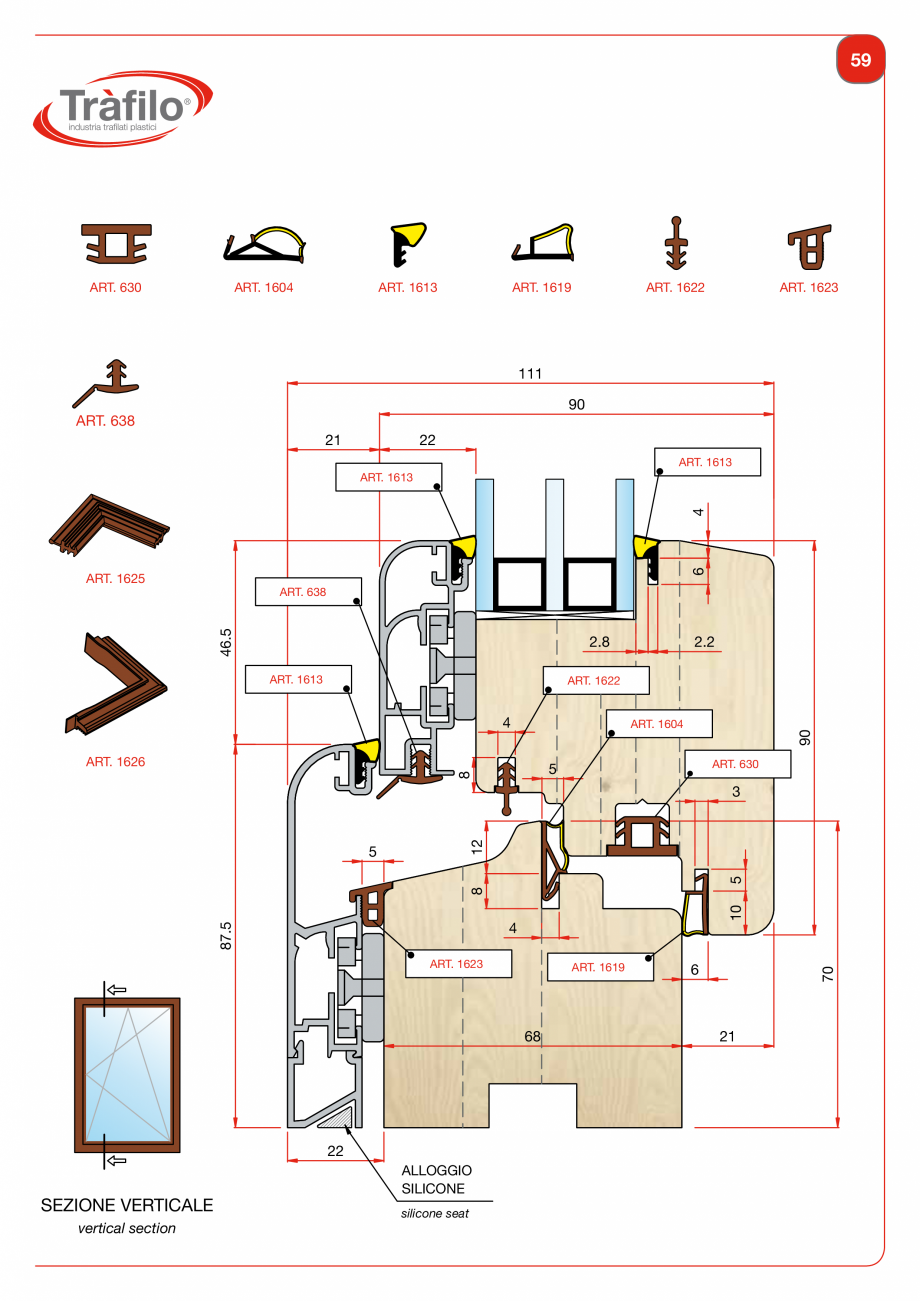

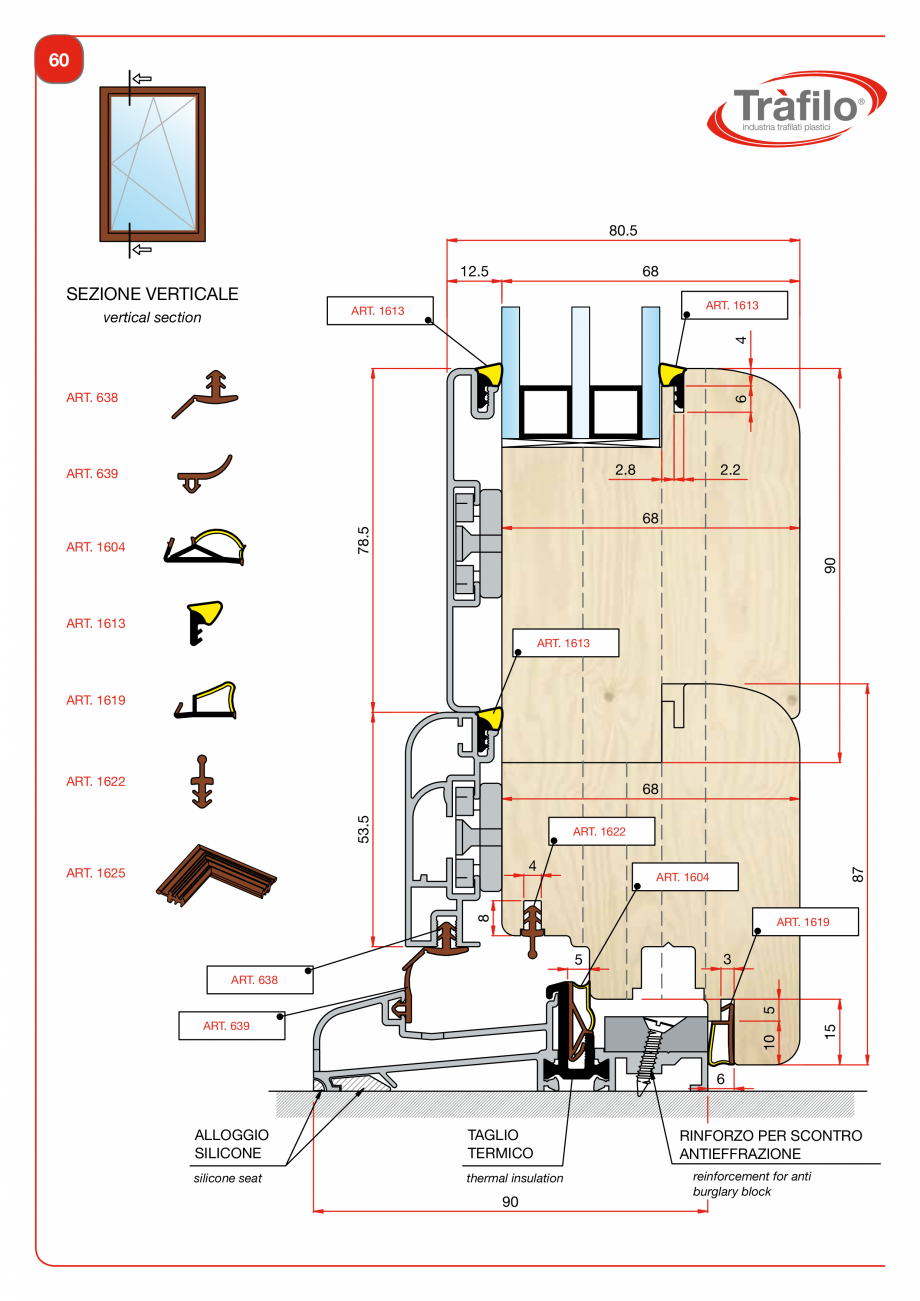

drawings of “System progress” frames
pag. 06
pag. 08
pag. 10
pag. 11
pag. 14
pag. 15
pag. 18
pag. 21
pag. 23
pag. 24
pag. 24
pag. 26
pag. 27
p
ag. 27
pag. 28
pag. 29
pag. 29
pag. 32
pag. 50
pag. 53
pag. 58
Catalogo Guarnizioni
per Serramenti

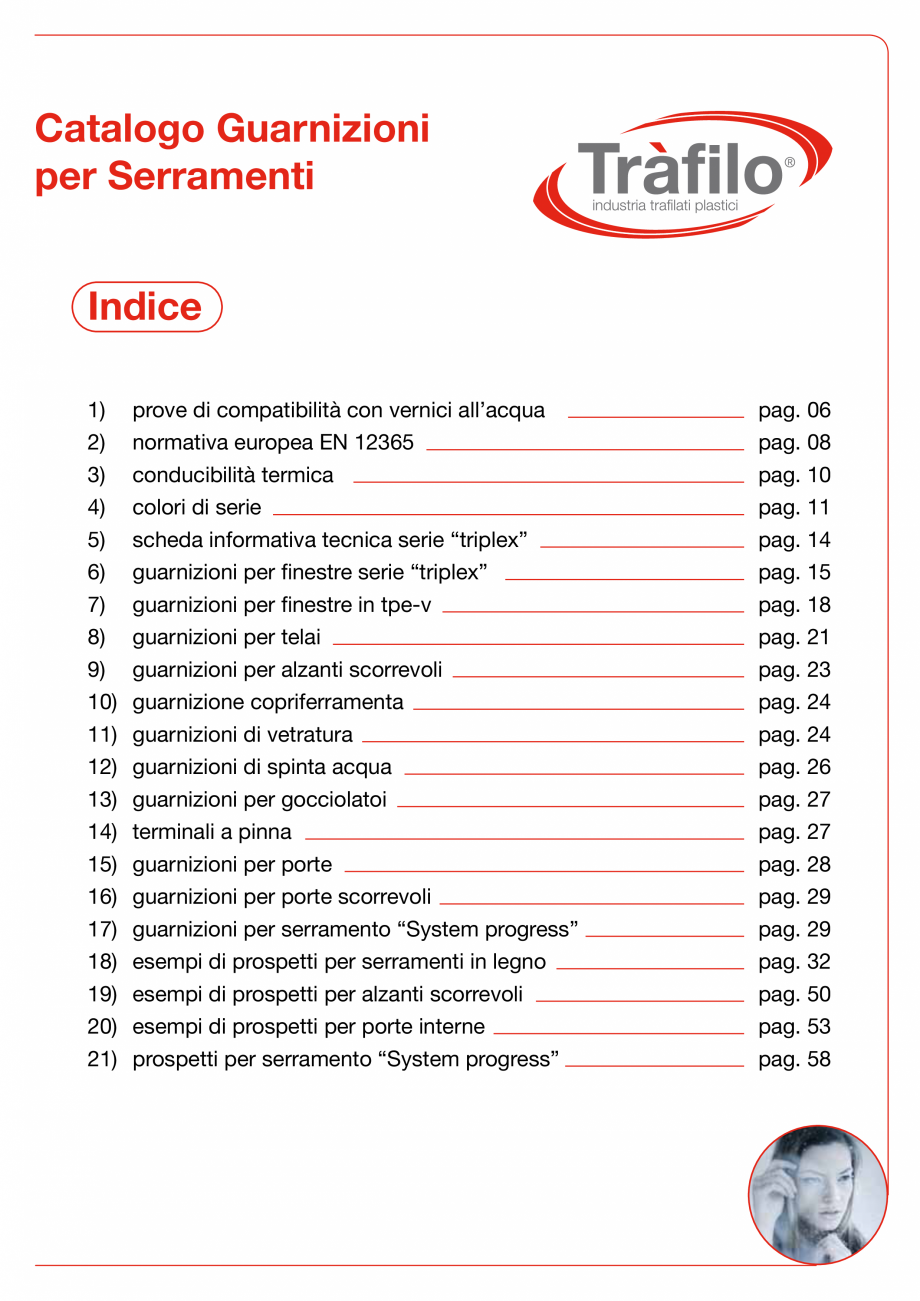

Indice
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
15)
16)
17)
18)
19)
20)
21)
prove di compatibilità con vernici all’acqua
normativa europea EN 12365
conducibilità termica
colori di serie
scheda informativa tecnica serie “triplex”
guarnizioni per finestre serie “triplex”
guarnizioni per finestre in tpe-v
guarnizioni per telai
guarnizioni per alzanti scorrevoli
guarnizione copriferramenta
guarnizioni di vetratura
guarnizioni di spinta acqua
guarnizioni per gocciolatoi
terminali a pinna
guarnizioni per porte
guarnizioni per porte scorrevoli
guarnizioni per serramento “System progress”
esempi di prospetti per serramenti in legno
esempi di prospetti per alzanti scorrevoli
esempi di prospetti per porte interne
prospetti per serramento “System progress”
pag. 06
pag. 08
pag. 10
pag. 11
pag. 14
pag. 15
pag. 18
pag. 21
pag. 23
p
ag. 24
pag. 24
pag. 26
pag. 27
pag. 27
pag. 28
pag. 29
pag. 29
pag. 32
pag. 50
pag. 53
pag. 58
6

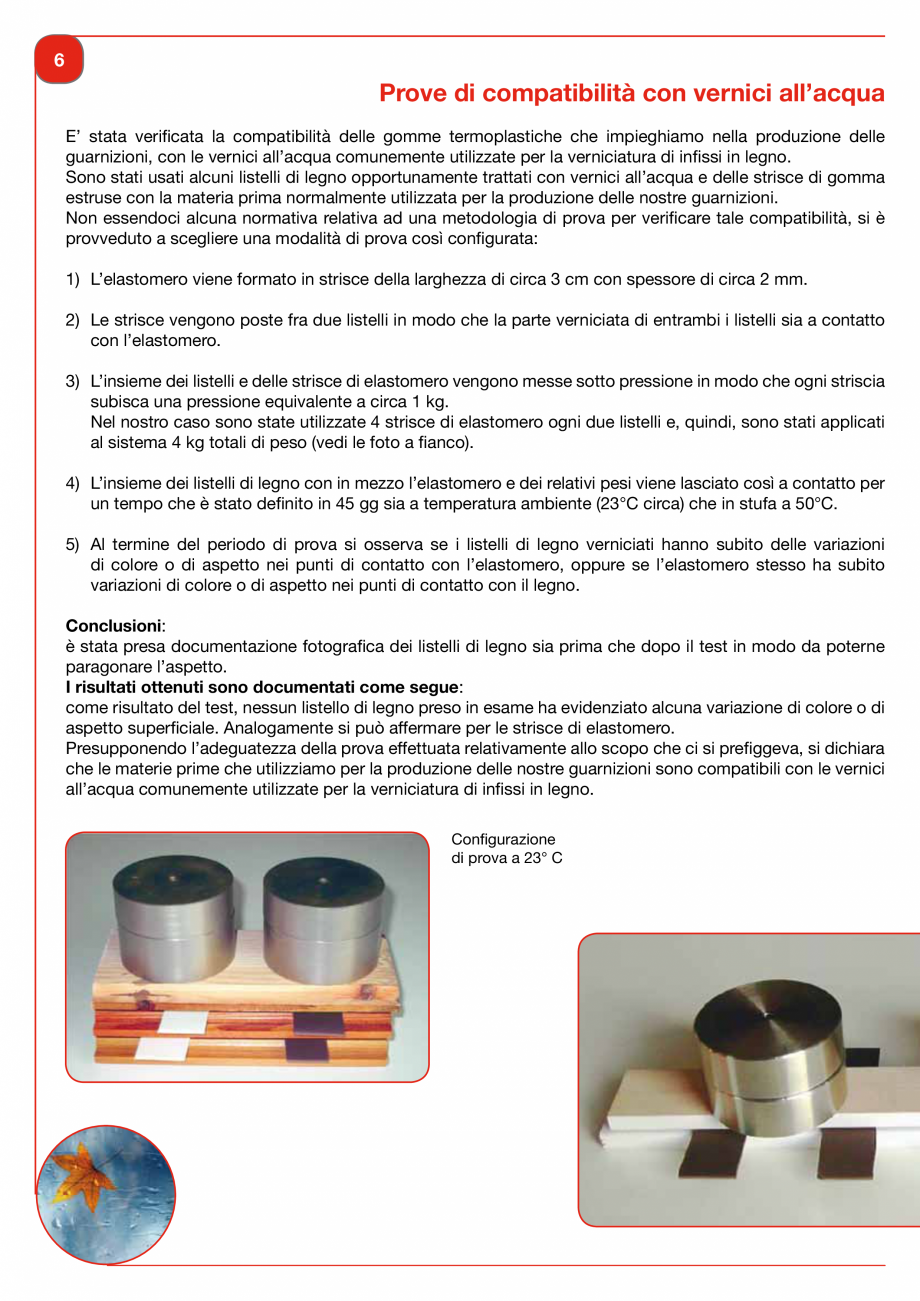

Prove di compatibilità con vernici all’acqua
E’ stata verificata la compatibilità delle gomme termoplastiche che impieghiamo nella produzione delle
guarnizioni, con le vernici all’acqua comunemente utilizzate per la verniciatura di infissi in legno.
Sono stati usati alcuni listelli di legno opportunamente trattati con vernici all’acqua e delle strisce di gomma
estruse con la materia prima normalmente utilizzata per la produzione delle nostre guarnizioni.
Non essendoci alcuna normativa relativa ad una metodologia di prova per verificare tale compatibilità, si è
provveduto a scegliere una modalità di prova così configurata:
1) L’elastomero viene formato in strisce della larghezza di circa 3 cm con spessore di circa 2 mm.
2) Le strisce vengono poste fra due listelli in modo che la parte verniciata di entrambi i listelli sia a contatto
con l’elastomero.
3) L’insieme de
i listelli e delle strisce di elastomero vengono messe sotto pressione in modo che ogni striscia
subisca una pressione equivalente a circa 1 kg.
Nel nostro caso sono state utilizzate 4 strisce di elastomero ogni due listelli e, quindi, sono stati applicati
al sistema 4 kg totali di peso (vedi le foto a fianco).
4) L’insieme dei listelli di legno con in mezzo l’elastomero e dei relativi pesi viene lasciato così a contatto per
un tempo che è stato definito in 45 gg sia a temperatura ambiente (23°C circa) che in stufa a 50°C.
5) Al termine del periodo di prova si osserva se i listelli di legno verniciati hanno subito delle variazioni
di colore o di aspetto nei punti di contatto con l’elastomero, oppure se l’elastomero stesso ha subito
variazioni di colore o di aspetto nei punti di contatto con il legno.
Conclusioni:
è stata presa documentazione fotografica dei listelli di legno sia prima che dopo il test in modo da poterne
paragonare l’aspetto.
I risultati ottenuti sono
documentati come segue:
come risultato del test, nessun listello di legno preso in esame ha evidenziato alcuna variazione di colore o di
aspetto superficiale. Analogamente si può affermare per le strisce di elastomero.
Presupponendo l’adeguatezza della prova effettuata relativamente allo scopo che ci si prefiggeva, si dichiara
che le materie prime che utilizziamo per la produzione delle nostre guarnizioni sono compatibili con le vernici
all’acqua comunemente utilizzate per la verniciatura di infissi in legno.
Configurazione
di prova a 23° C
7

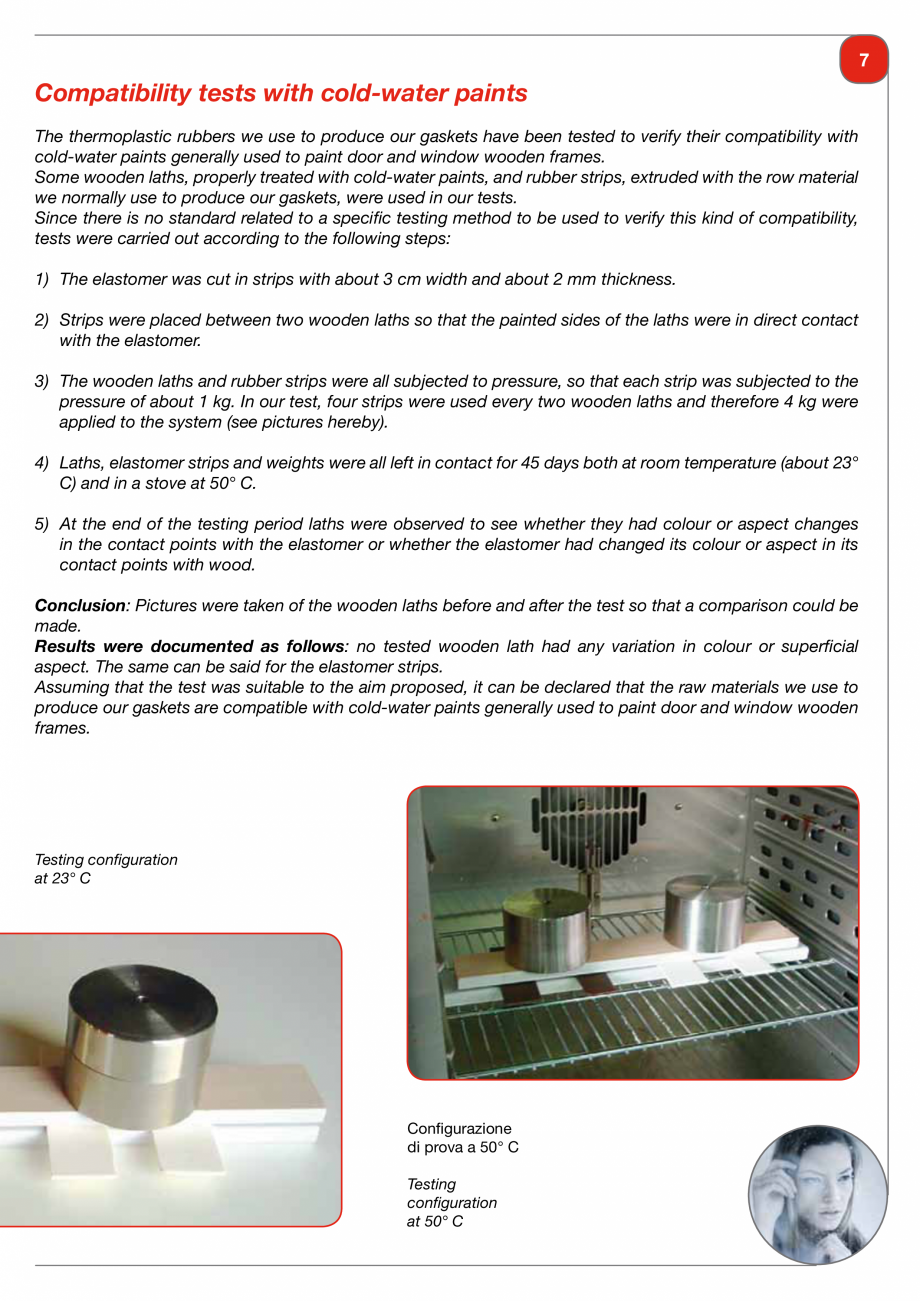

Compatibility tests with cold-water paints
The thermoplastic rubbers we use to produce our gaskets have been tested to verify their compatibility with
cold-water paints generally used to paint door and window wooden frames.
Some wooden laths, properly treated with cold-water paints, and rubber strips, extruded with the row material
we normally use to produce our gaskets, were used in our tests.
Since there is no standard related to a spe
cific testing method to be used to verify this kind of compatibility,
tests were carried out according to the following steps:
1) The elastomer was cut in strips with about 3 cm width and about 2 mm thickness.
2) Strips were placed between two wooden laths so that the painted sides of the laths were in direct contact
with the elastomer.
3) The wooden laths and rubber strips were all subjected to pressure, so that each strip was subjected to the
pressure of about 1 kg. In our test, four strips were used every two wooden laths and therefore 4 kg were
applied to the system (see pictures hereby).
4) Laths, elastomer strips and weights were all left in contact for 45 days both at room temperature (about 23°
C) and in a stove at 50° C.
5) At the end of the testing period laths were observed to see whether they had colour or aspect changes
in the contact points with the elastomer or whether the elastomer had changed its colour or aspect in its
contact points with wood.
Conclusion: Pict
ures were taken of the wooden laths before and after the test so that a comparison could be
made.
Results were documented as follows: no tested wooden lath had any variation in colour or superficial
aspect. The same can be said for the elastomer strips.
Assuming that the test was suitable to the aim proposed, it can be declared that the raw materials we use to
produce our gaskets are compatible with cold-water paints generally used to paint door and window wooden
frames.
Testing configuration
at 23° C
Configurazione
di prova a 50° C
Testing
configuration
at 50° C
8

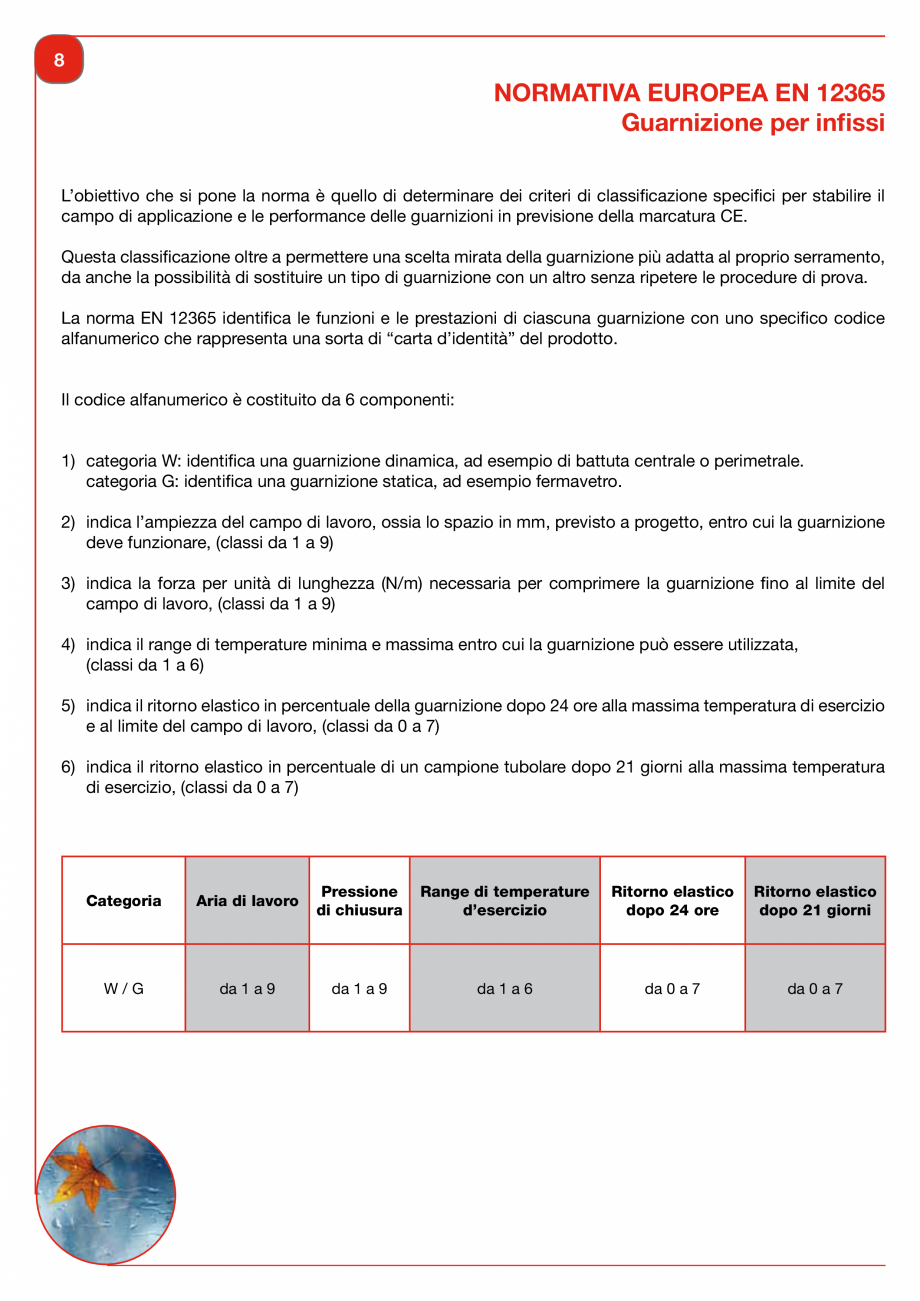

NORMATIVA EUROPEA EN 12365
Guarnizione per infissi
L’obiettivo che si pone la norma è quello di determinare dei criteri di classificazione specifici per stabilire il
campo di applicazione e le performance delle guarnizioni in previsione della marcatura CE.
Questa classificazione oltre a permettere una scelta mirata della guarnizione più adatta al proprio serramento,
da anche la possibilità di sostituire un tipo
di guarnizione con un altro senza ripetere le procedure di prova.
La norma EN 12365 identifica le funzioni e le prestazioni di ciascuna guarnizione con uno specifico codice
alfanumerico che rappresenta una sorta di “carta d’identità” del prodotto.
Il codice alfanumerico è costituito da 6 componenti:
1) categoria W: identifica una guarnizione dinamica, ad esempio di battuta centrale o perimetrale.
categoria G: identifica una guarnizione statica, ad esempio fermavetro.
2) indica l’ampiezza del campo di lavoro, ossia lo spazio in mm, previsto a progetto, entro cui la guarnizione
deve funzionare, (classi da 1 a 9)
3) indica la forza per unità di lunghezza (N/m) necessaria per comprimere la guarnizione fino al limite del
campo di lavoro, (classi da 1 a 9)
4) indica il range di temperature minima e massima entro cui la guarnizione può essere utilizzata,
(classi da 1 a 6)
5) indica il ritorno elastico in percentuale della guarnizione dopo 24 ore alla massima temperatura d
i esercizio
e al limite del campo di lavoro, (classi da 0 a 7)
6) indica il ritorno elastico in percentuale di un campione tubolare dopo 21 giorni alla massima temperatura
di esercizio, (classi da 0 a 7)
Categoria
Aria di lavoro
Pressione
di chiusura
Range di temperature
d’esercizio
Ritorno elastico
dopo 24 ore
Ritorno elastico
dopo 21 giorni
W/G
da 1 a 9
da 1 a 9
da 1 a 6
da 0 a 7
da 0 a 7
9

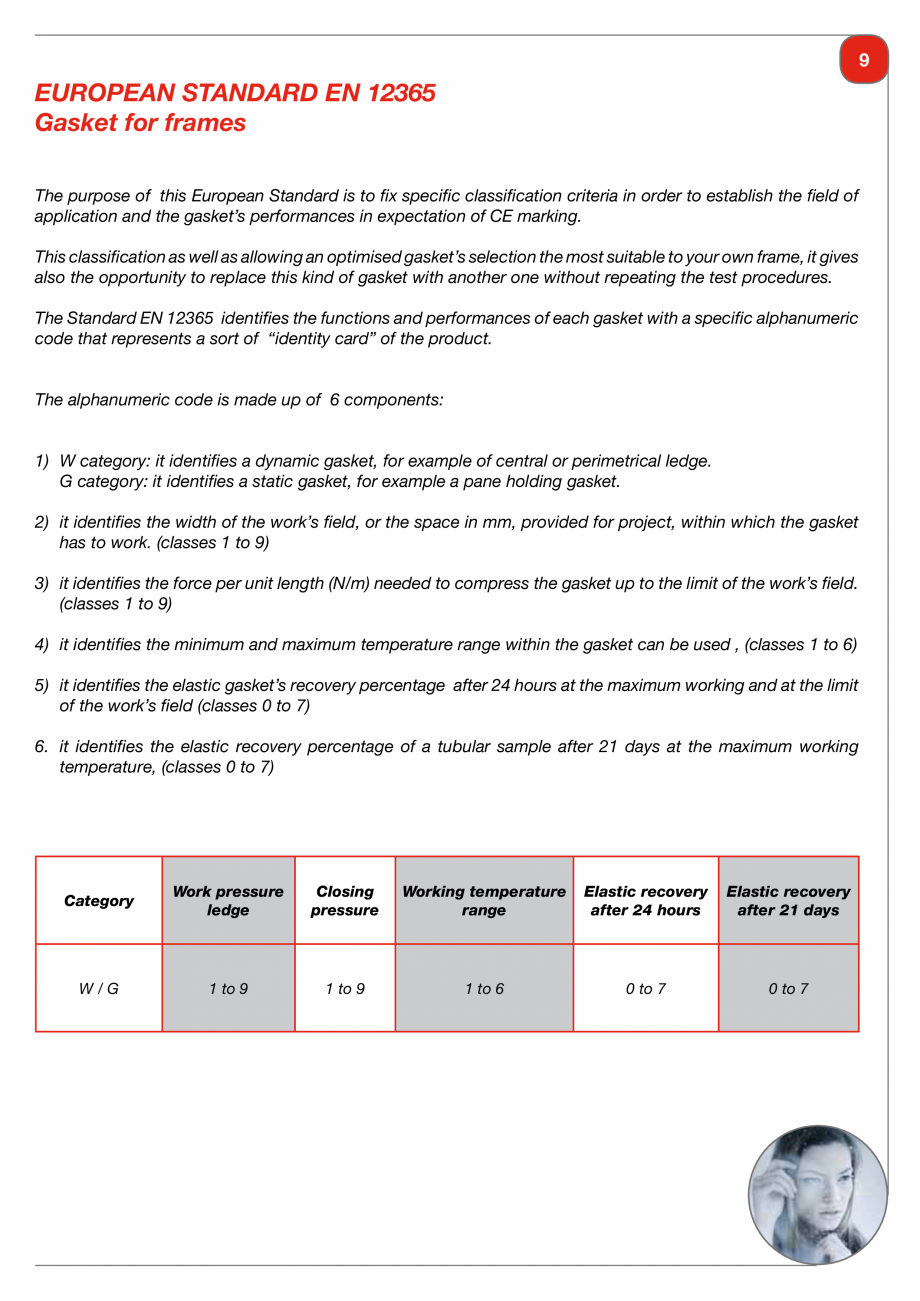

EUROPEAN STANDARD EN 12365
Gasket for frames
The purpose of this European Standard is to fix specific classification criteria in order to establish the field of
application and the gasket’s performances in expectation of CE marking.
This classification as well as allowing an optimised gasket’s selection the most suitable to your own frame, it gives
also the opportunity to replace this kind of gasket with another one without repeating the test procedures.
The Standard EN 12365 identifies the functions and performances of each gasket with a specific alphanumeric
code that repre
sents a sort of “identity card” of the product.
The alphanumeric code is made up of 6 components:
1) W category: it identifies a dynamic gasket, for example of central or perimetrical ledge.
G category: it identifies a static gasket, for example a pane holding gasket.
2) it identifies the width of the work’s field, or the space in mm, provided for project, within which the gasket
has to work. (classes 1 to 9)
3) it identifies the force per unit length (N/m) needed to compress the gasket up to the limit of the work’s field.
(classes 1 to 9)
4) it identifies the minimum and maximum temperature range within the gasket can be used , (classes 1 to 6)
5) it identifies the elastic gasket’s recovery percentage after 24 hours at the maximum working and at the limit
of the work’s field (classes 0 to 7)
6. it identifies the elastic recovery percentage of a tubular sample after 21 days at the maximum working
temperature, (classes 0 to 7)
Category
Work pressure
ledge
Closing
pressure
Working temperature
range
Elastic recovery
after 24 hours
Elastic recovery
after 21 days
W/G
1 to 9
1 to 9
1 to 6
0 to 7
0 to 7
10

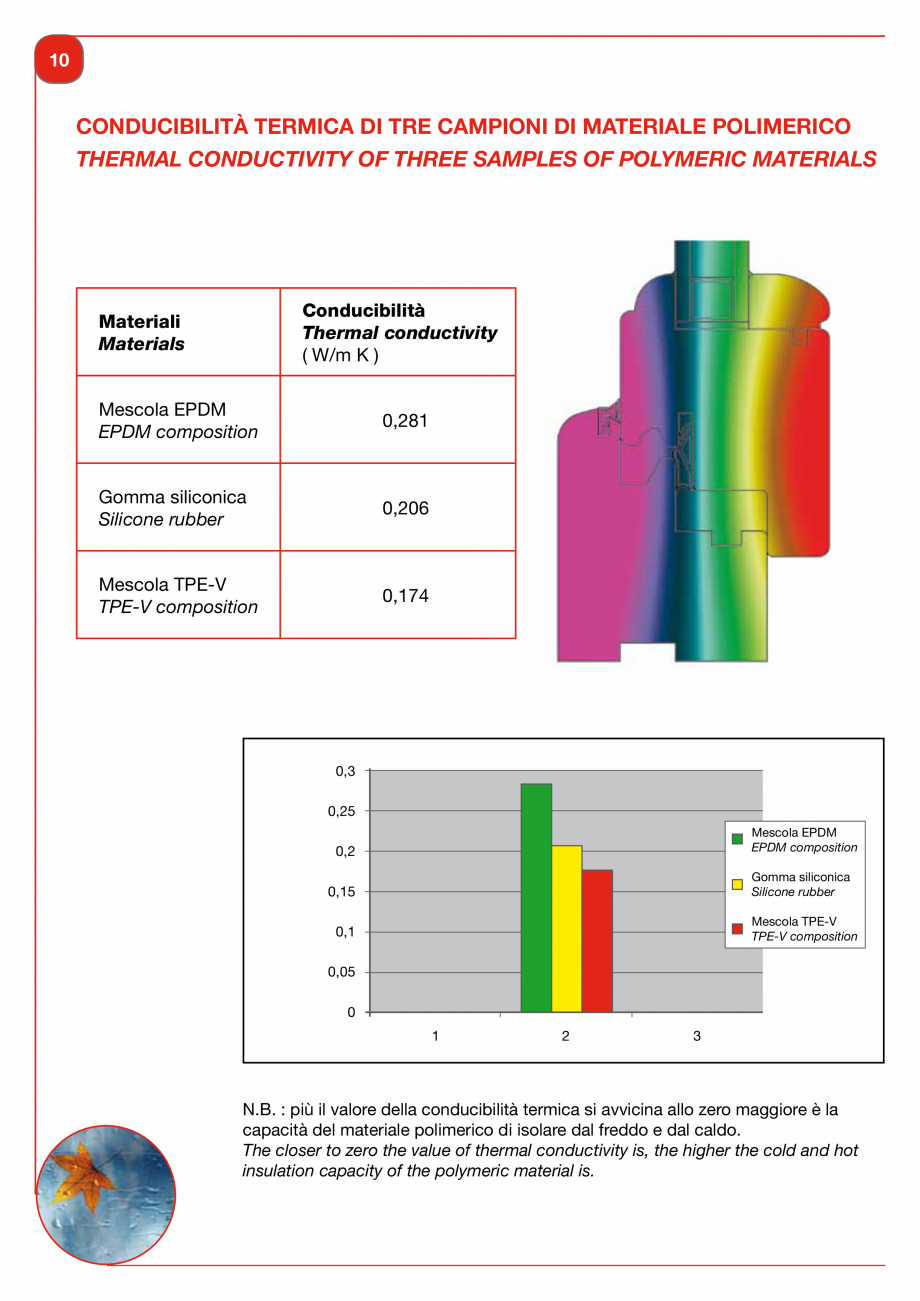

CONDUCIBILITÀ TERMICA DI TRE CAMPIONI DI MATERIALE POLIMERICO
THERMAL CONDUCTIVITY OF THREE SAMPLES OF POLYMERIC MATERIALS
Conducibilità
Thermal conductivity
( W/m K )
Materiali
Materials
Mescola EPDM
EPDM composition
0,281
Gomma siliconica
Silicone rubber
0,206
Mescola TPE-V
TPE-V composition
0,174
0,3
0,25
Mescola EPDM
EPDM composition
0,2
Gomma siliconica
Silicone rubber
0,15
Mescola TPE-V
TPE-V composition
0,1
0,05
0
1
2
3
N.B. : più il valore della conducibilità termica si avvicina allo zero maggiore è la
capacità del materiale polimerico di isolare dal freddo e dal caldo.
The closer to zero the value of thermal conductivity is, the higher the cold and hot
insulation capacity of the polymeric material is.
11
Colori di serie
Standard colours
Noce
Walnut
Ciliegio
Cherry
Rovere
Oak
Bianco
White
Nero
Black
12
13
Lista prodotti
Product list
14
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Serie Triplex
Le guarnizioni che lavorano
Serie Triplex - Triplex Series
Guarnizioni in TPE-V espanso a cellule chiuse
Closed-cell, expanded TPE-V gaskets
rivestimento protettivo
espanso a cellule chiuse
protection covering
closed-cell expanded
aggancio semirigido e
morbido per una migliore
tenuta nella cava
semirigid and soft hooking
for a better seat sealing
nuova forma geometrica
per un migliore ritorno elastico
new geometric shape
for a better spring back
parte strutturale semirigida
per agevolare l'ingresso nella cava
sede per pinna
fin seat
semirigid structural part
to facilitate entering into the seat
Serie Triplex
elevata superficie
di contatto
large contact surface
Le nuove guarnizioni serie Triplex
di Tràfilo S.r.l. in TPE-V espanso a
cellule chiuse sono studiate per fornire
la massima qualità e tenuta nel tempo.
Sono completamente riciclabili e
garantiscono una bassa conducibilità
termica e trasmittanza acustica.
Triplex Series
New, expanded TPE-V, closed-cell
Triplex Series gaskets by Tràfilo S.r.l.
are designed for offering the best and
long lasting quality and sealing capacity.
They can be completely recycled
and guarantee low thermal conductivity
and the best acoustic seal.
15
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Serie Triplex
5
10
5/6
3
8
10
4/5
4
8
11
4
4
8
11
4/5
4
Le guarnizioni che lavorano
Articolo : 1619
Materiale : TPE-V Coestruso Espanso
Battuta : 10 mm
Aria
: 5/6 mm
Cava
: 3 x 5 mm
Imballo : Scatola da 200 mt
Article
: 1619
Material
: Expanded TPE-V
Ledge
: 10 mm
Pressure ledge : 5/6 mm
Seat
: 3 x 5 mm
Packing
: 200 mt box
Articolo : 1615
Materiale : TPE-V Coestruso Espanso
Battuta : 10 mm
Aria
: 4/5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 180 mt
Article
: 1615
Material
: Expanded TPE-V
Ledge
: 10 mm
Pressure ledge : 4/5 mm
Seat
: 4 x 8 mm
Packing
: 1
80 mt box
Articolo : 1612
Materiale : TPE-V Coestruso Espanso
Battuta : 11 mm
Aria
: 4 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 200 mt
Article
: 1612
Material
: Expanded TPE-V
Ledge
: 11 mm
Pressure ledge : 4 mm
Seat
: 4 x 8 mm
Packing
: 200 mt box
Articolo : 1603
Materiale : TPE-V Coestruso Espanso
Battuta : 11 mm
Aria
: 4/5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 180 mt
Article
: 1603
Material
: Expanded TPE-V
Ledge
: 11 mm
Pressure ledge : 4/5 mm
Seat
: 4 x 8 mm
Packing
: 180 mt box
16
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano
Articolo : 1616
Materiale : TPE-V Coestruso Espanso
Battuta : 11 mm
Aria
: 4/5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 150 mt
Article
: 1616
Material
: Expanded TPE-V
Ledge
: 11 mm
Pressure ledge : 4/5 mm
Seat
: 4 x 8 mm
Packing
: 150 mt box

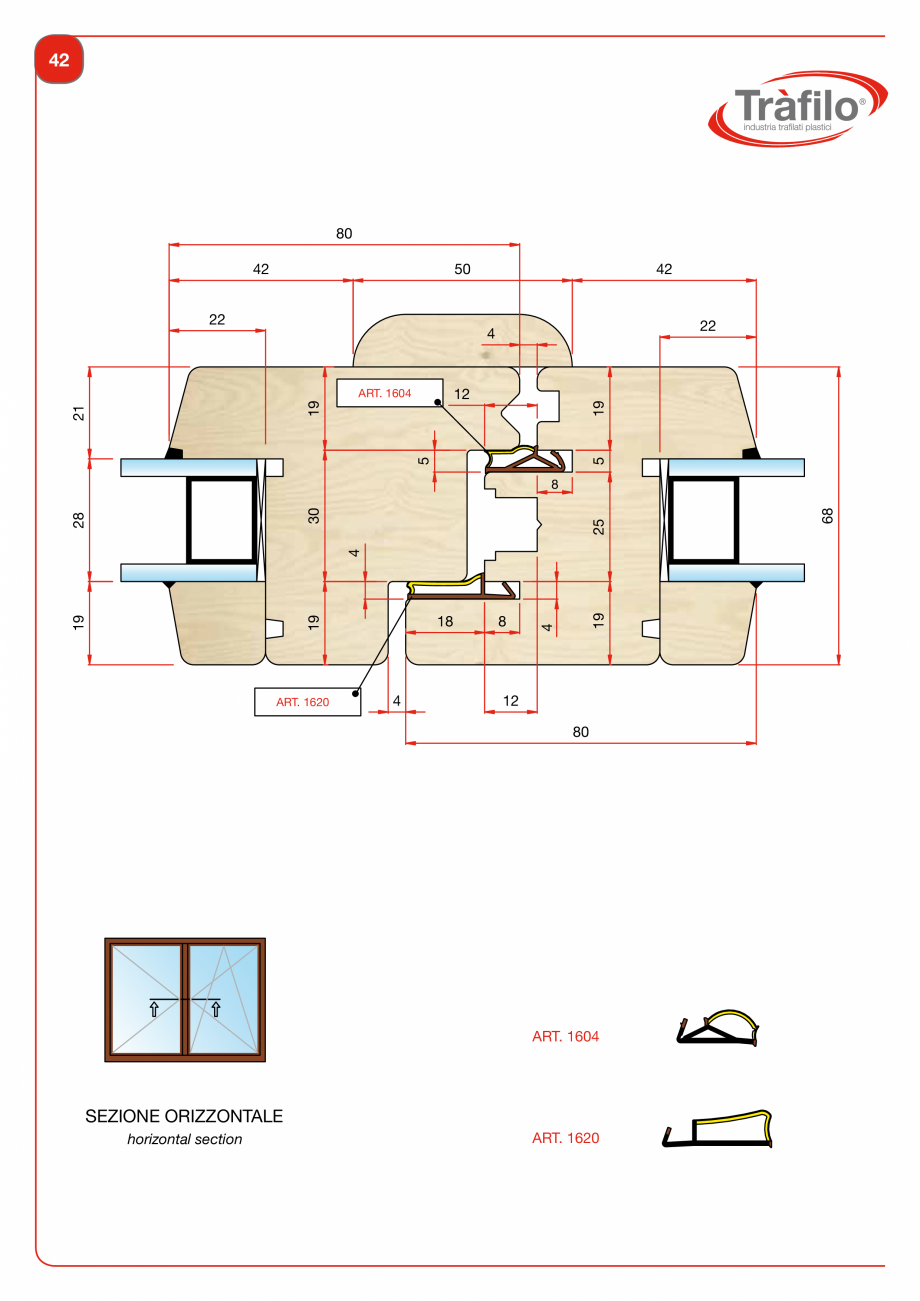

Articolo : 1604
Materiale : TPE-V Coestruso Espanso
Battuta : 12 mm
Aria
: 4/5 mm
Cava
: 4/5 x 8 mm
Imballo : Scatola da 150 mt
Article
: 1604
Material
: Expa
nded TPE-V
Ledge
: 12 mm
Pressure ledge : 4/5 mm
Seat
: 4/5 x 8 mm
Packing
: 150 mt box

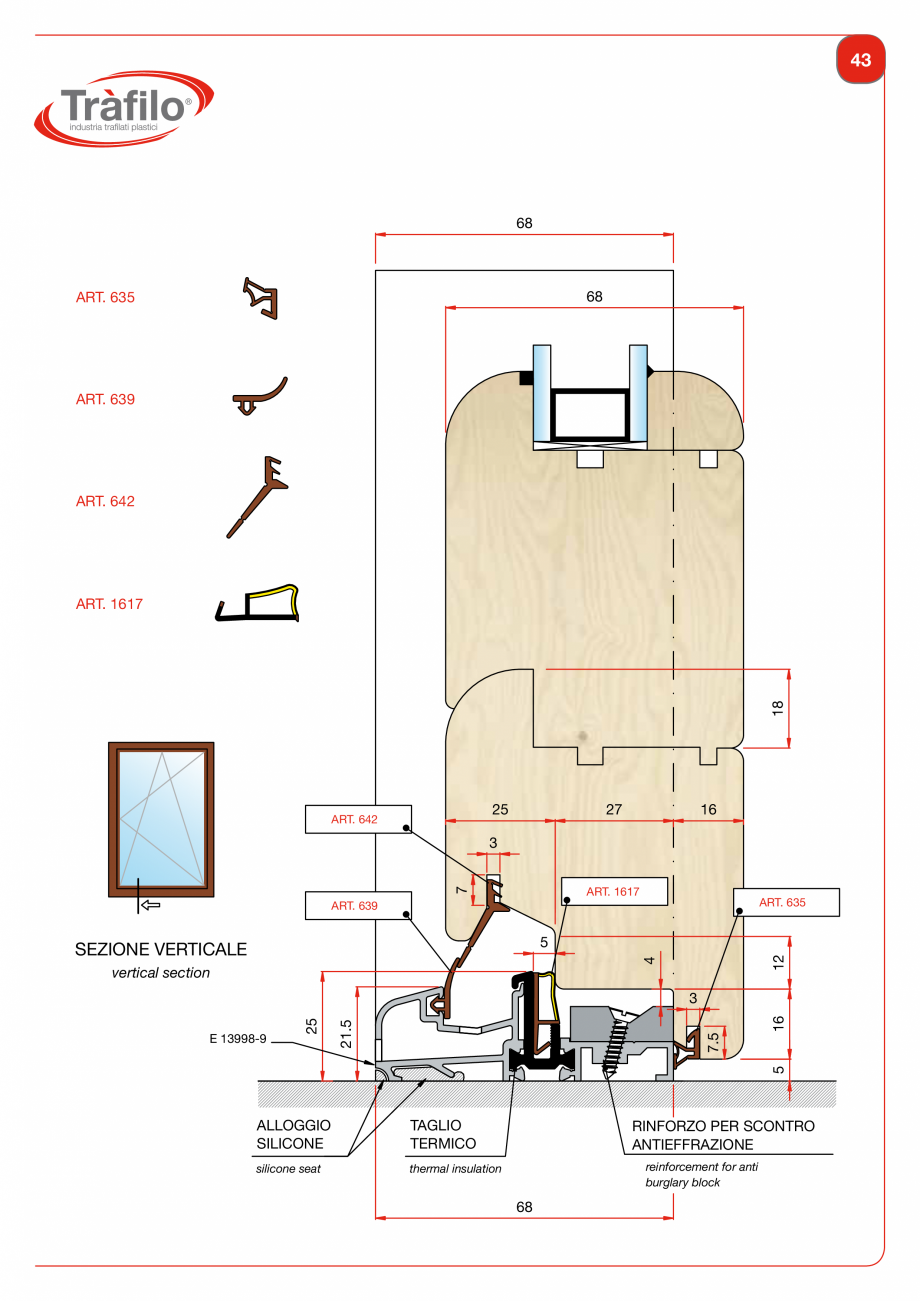

Articolo : 1617
Materiale : TPE-V Coestruso Espanso
Battuta : 12 mm
Aria
: 4/5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 150 mt
Article
: 1617
Material
: Expanded TPE-V
Ledge
: 12 mm
Pressure ledge : 4/5 mm
Seat
: 4 x 8 mm
Packing
: 150 mt box
Articolo : 1618
Materiale : TPE-V Coestruso Espanso
Battuta : 15 mm
Aria
: 4/5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 150 mt
Article
: 1618
Material
: Expanded TPE-V
Ledge
: 15 mm
Pressure ledge : 4/5 mm
Seat
: 4 x 8 mm
Packing
: 150 mt box
Serie Triplex
17
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Serie Triplex
Le guarnizioni che lavorano
Articolo : 1620
Materiale : TPE-V Coestruso Espanso
Battuta : 18 mm
Aria
: 4/5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 120 mt
18
4/5
8
Article
: 1620
Material
: Expanded TPE-V
Ledge
: 18 mm
Pressure ledge : 4/5 mm
Seat
: 4 x 8 mm
Packing
: 120 mt box
4
7.2
7.2
Articolo : 1602
Mat
eriale : TPE-V Coestruso Espanso
Battuta : Frontale per telaio
Aria
:
Cava
: 3.2 x 7.2 mm
Imballo : Scatola da 300 mt
3.2
Article
: 1602
Material
: Expanded TPE-V
Ledge
: Front for frame
Pressure ledge :
Seat
: 3.2 x 7.2 mm
Packing
: 300 mt box
Articolo : 1607
Materiale : TPE-V Coestruso Espanso
Battuta : Per soglie a pavimento
Aria
:
Cava
: 4 x 8 mm
Imballo : Scatola da 150 mt
Article
: 1607
Material
: Expanded TPE-V
Ledge
: For floor thresholds
Pressure ledge :
Seat
: 4 x 8 mm
Packing
: 150 mt box
3
5
7.5
6
3
Articolo : 1624
Materiale : TPE-V Coestruso Espanso
Battuta : Guarnizione per telaio
Aria
: 6 mm
Cava
: 3 x 5 mm
Imballo : Scatola da 150 mt
Article
: 1624
Material
: Expanded TPE-V
Ledge
: Frame gasket
Pressure ledge : 6 mm
Seat
: 3 x 5 mm
Packing
: 150 mt box
18
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano
Articolo : 609
Materiale : TPE-V Coestruso
Battuta : 10 mm
Aria
: 5/6 mm
Cava
: 3 x 5 mm
Imballo : Scatol
a da 200 mt
Article
: 609
Material
: Coextruded TPE-V
Ledge
: 10 mm
Pressure ledge : 5/6 mm
Seat
: 3 x 5 mm
Packing
: 200 mt box
Articolo : 629
Materiale : TPE-V Coestruso
Battuta : 10 mm
Aria
: 4/5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 200 mt
Article
: 629
Material
: Coextruded TPE-V
Ledge
: 10 mm
Pressure ledge : 4/5 mm
Seat
: 4 x 8 mm
Packing
: 200 mt box
Articolo : 641
Materiale : TPE-V
Battuta : 11 mm
Aria
: 4 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 200 mt
Article
: 641
Material
: TPE-V
Ledge
: 11 mm
Pressure ledge : 4 mm
Seat
: 4 x 8 mm
Packing
: 200 mt box

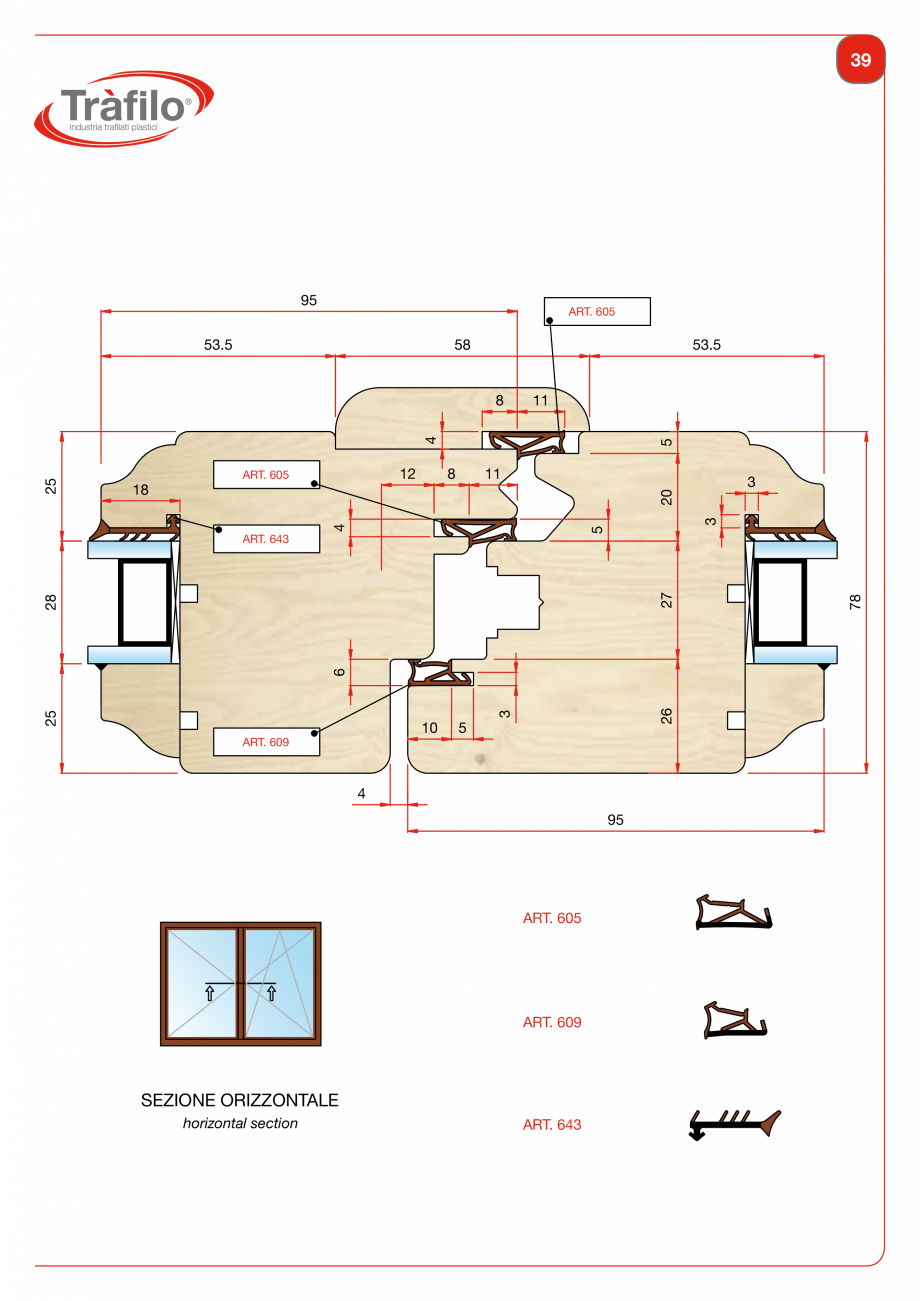

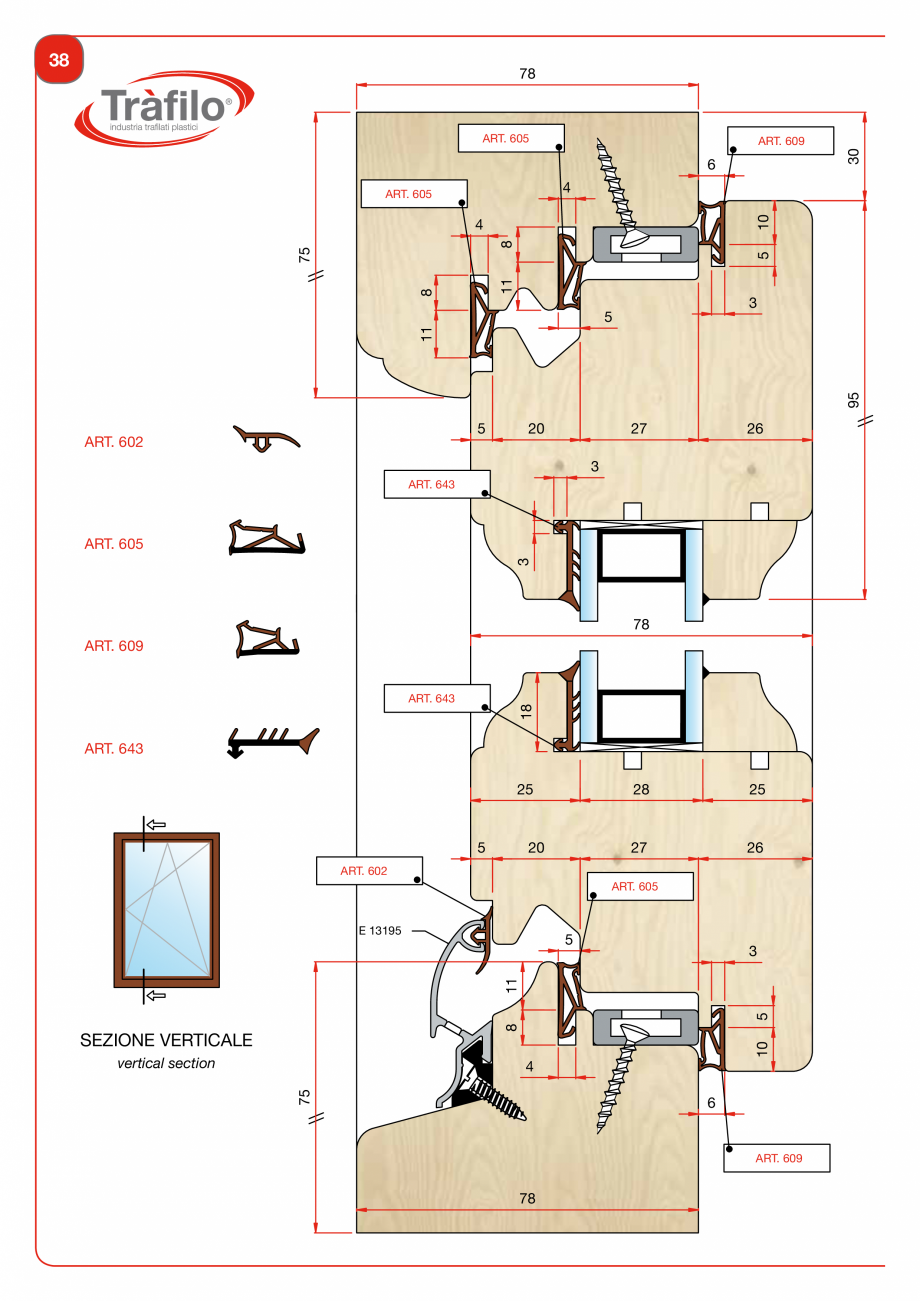

Articolo : 605
Materiale : TPE-V coestruso
Battuta : 11 mm
Aria
: 4/5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 200 mt
Article
: 605
Material
: Coextruded TPE-V
Ledge
: 11 mm
Pressure ledge : 4/5 mm
Seat
: 4 x 8 mm
Packing
: 200 mt box
19
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano
8
11
5
4
8
12
4
4
8
12
4/5
4
8
12
5
4
Articolo : 631
Materiale : TPE
-V coestruso
Battuta : 11 mm
Aria
: 5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 200 mt
Article
: 631
Material
: Coextruded TPE-V
Ledge
: 11 mm
Pressure ledge : 5 mm
Seat
: 4 x 8 mm
Packing
: 200 mt box
Articolo : 640
Materiale : TPE-V
Battuta : 12 mm
Aria
: 4 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 200 mt
Article
: 640
Material
: TPE-V
Ledge
: 12 mm
Pressure ledge : 4 mm
Seat
: 4 x 8 mm
Packing
: 200 mt box
Articolo : 622
Materiale : TPE-V coestruso
Battuta : 12 mm
Aria
: 4/5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 200 mt
Article
: 622
Material
: Coextruded TPE-V
Ledge
: 12 mm
Pressure ledge : 4/5 mm
Seat
: 4 x 8 mm
Packing
: 200 mt box
Articolo : 633
Materiale : TPE-V Coestruso
Battuta : 12 mm
Aria
: 5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 180 mt
Article
: 633
Material
: Coextruded TPE-V
Ledge
: 12 mm
Pressure ledge : 5 mm
Seat
: 4 x 8 mm
Packing
: 180 mt box
20
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano

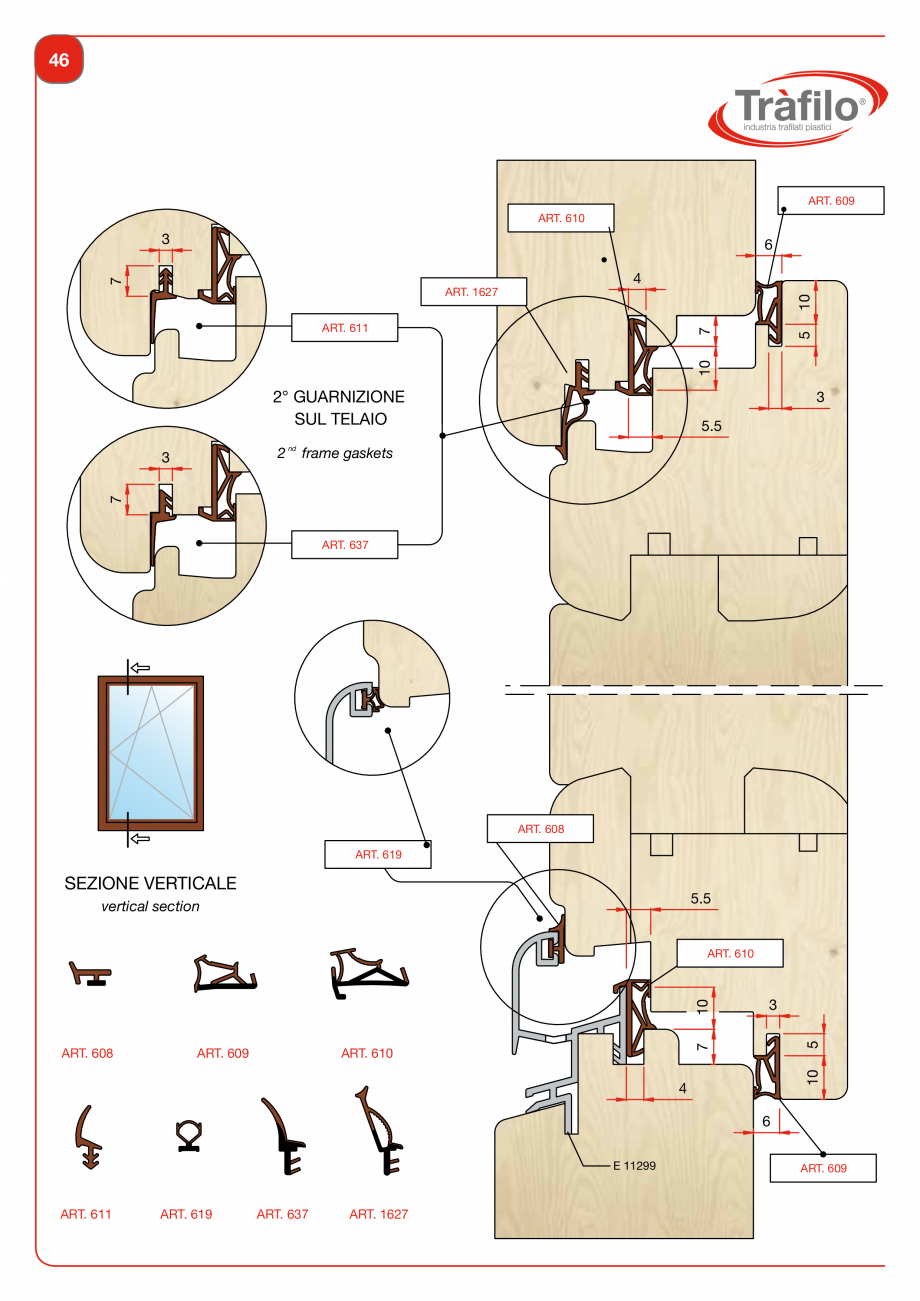

Articolo : 610
Ma
teriale : TPE-V Coestruso
Battuta : 10 mm con sormonto legno
Aria
: 5/6 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 150 mt
Article
: 610
Material
: Coextruded TPE-V
Ledge
: 10 mm
Pressure ledge : 5/6 mm
Seat
: 4 x 8 mm
Packing
: 150 mt box
15
8
18
8
Article
: 1268
Material
: Coextruded TPE-V
Ledge
: 18 mm
Pressure ledge : 4 mm
Seat
: 4 x 8 mm
Packing
: 150 mt box
4
4
3
5 /6
2
Articolo : 1268
Materiale : TPE-V Coestruso
Battuta : 18 mm
Aria
: 4 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 150 mt
4
10
Article
: 626
Material
: TPE-V
Ledge
: 15 mm
Pressure ledge : 4/5 mm
Seat
: 4 x 8 mm
Packing
: 180 mt box
4/5
8
Articolo : 626
Materiale : TPE-V
Battuta : 15 mm
Aria
: 4/5 mm
Cava
: 4 x 8 mm
Imballo : Scatola da 180 mt
4
21
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano
Guarnizioni per telai
Gaskets for frame
7
10
Articolo : 611
Materiale : TPE-V
Battuta : 10 mm
Aria
:
Cava
: 3 x 7 mm
Imballo : Scatola da 300 mt
3
7
10
Ar
ticolo : 612
Materiale : TPE-V
Battuta : 10 mm
Aria
:
Cava
: 3 x 7 mm
Imballo : Scatola da 300 mt
3
5
3
Article
: 611
Material
: TPE-V
Ledge
: 10 mm
Pressure ledge :
Seat
: 3 x 7 mm
Packing
: 300 mt box
Article
: 612
Material
: TPE-V
Ledge
: 10 mm
Pressure ledge :
Seat
: 3 x 7 mm
Packing
: 300 mt box
Articolo : 624
Materiale : TPE-V
Battuta : Frontale per telaio
Aria
:
Cava
: 3 x 5 mm
Imballo : Scatola da 400 mt
Article
: 624
Material
: TPE-V
Ledge
: Front for frame
Pressure ledge :
Seat
: 3 x 5 mm
Packing
: 400 mt box
22
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano
Articolo : 1627
Materiale : TPE-V Coestruso
Battuta : Frontale per telaio
Aria
:
Cava
: 3 x 7 mm
Imballo : Scatola da 150 mt
Article
: 1627
Material
: Coextruded TPE-V
Ledge
: Front for frame
Pressure ledge :
Seat
: 3 x 7 mm
Packing
: 150 mt box
5
7.5
12 / 18
7
6
Article
: 637
Material
: Coextruded TPE-V
Ledge
: Front for frame
Pressure ledge :
Seat
: 3 x 7
mm
Packing
: 300 mt box
3
6
Articolo : 637
Materiale : TPE-V coestruso
Battuta : Frontale per telaio
Aria
:
Cava
: 3 x 7 mm
Imballo : Scatola da 300 mt
4
12
Article
: 636/12 and 636/18
Material
: TPE-V
Ledge
: 12 / 18 mm
Pressure ledge :
Seat
: 4 x 7 mm
Packing
: 100 mt box
3
7
Articolo : 636/12 e 636/18
Materiale : TPE-V
Battuta : 12 / 18 mm
Aria
:
Cava
: 4 x 7 mm
Imballo : Bobina da 100 mt
3
12
Article
: 635
Material
: TPE-V
Ledge
:
Pressure ledge : 6 mm
Seat
: 3 x 5 mm
Packing
: 200 mt box
6
7
Articolo : 635
Materiale : TPE-V
Battuta :
Aria
: 6 mm
Cava
: 3 x 5 mm
Imballo : Scatola da 200 mt
3
23
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano
Guarnizioni per alzanti scorrevoli
Gaskets for lift & slide
Articolo : 601
Materiale : TPE-V
Battuta :
Aria
:
Cava
: 3 x 7 mm
Imballo : Scatola da 100 mt
7
Article
: 601
Material
: TPE-V
Ledge
:
Pressure ledge :
Seat
: 3 x 7 mm
Packing
: 100 mt box
3
7.5
Articolo : 60
7
Materiale : TPE-V coestruso
Battuta :
Aria
:
Cava
: 3 x 7.5 mm
Imballo : Scatola da 100 mt
Article
: 607
Material
: TPE-V coextruded
Ledge
:
Pressure ledge :
Seat
: 3 x 7.5 mm
Packing
: 100 mt box
3
2
6.2
4.2
3.2
7.8
Articolo : 1621
Materiale : TPE-V
Battuta :
Aria
:
Cava
: 3.2 x 6.2 mm
Imballo : Scatola da 100 mt
Article
: 1621
Material
: TPE-V
Ledge
:
Pressure ledge :
Seat
: 3.2 x 6.2 mm
Packing
: 100 mt box
24
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano
Guarnizione copriferramenta
Ironmongery-covering gasket
16
9.5
2.5
Articolo : 630
Materiale : TPE-V
Battuta :
Aria
:
Cava
: 16 x 12,3 mm
Imballo : Scatola da 150 mt
Article
: 630
Material
: TPE-V
Ledge
:
Pressure ledge :
Seat
: 16 x 12,3 mm
Packing
: 150 mt box
12.3
Guarnizioni di vetratura
Gaskets for panes
Articolo : 643
Materiale : TPE-V coestruso
Battuta :
Aria
:
Cava
: 3 x 18 mm
Imballo : Scatola da 200 mt
Article
: 643
Material
: Coextruded TPE-V
Ledge
:
Pressure ledge :
Seat
: 3 x 18 mm
Packing
: 200 mt box
3
12
Articolo : 1139
Materiale : TPE-V coestruso
Battuta :
Aria
:
Cava
: 3 x 12 mm
Imballo : Scatola da 150 mt
Article
: 1139
Material
: Coextruded TPE-V
Ledge
:
Pressure ledge :
Seat
: 3 x 12 mm
Packing
: 150 mt box
18
3
3
3
25
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano
Guarnizione di vetratura in EPDM coestruso pre-tagliato
Coextruded EPDM gaskets for panes with cutting
• Facile e rapida da montare
Easy and quick installation
• Angoli perfetti senza dover fare tagli
Perfect corners without cutting being required
• Resistente ai raggi ultravioletti
UV resistant
• Isolamento termico-acustico inalterato nel tempo
Time unchanged thermal and acoustic insulations
rivestimento protettivo
Parte strutturale con tagli per potere fare
gli angoli di 90° senza lavorazioni aggiuntive
e con un ottimo risultato estetico e funzionale
Structural part with cuts to obtai
n 90° corners
without additional operations
and with the best aesthetic and functional results
protection covering
EPDM espanso a cellule chiuse
Expanded, closed-cell EPDM
Parte strutturale semirigida
per agevolare l'ingresso nella cava
4
Art. 1613
6
Semirigid structural part
to facilitate entering into the seat
Guarnizione di vetratura
gasket for panes
Materiale : EPDM coestruso
coextruded EPDM
2.2
2.8
Colori disponibili : noce walnut
Colours
: bianco white
: nero
black
Imballo : scatola da 200 mt
Packing : 200 mt box
26
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano
Guarnizioni di spinta acqua
Water-proof gaskets
Articolo : 606
Materiale : TPE-V
Battuta :
Aria
:
Cava
: 7 x 6 mm
Imballo : Scatola da 250 mt
6
7
Article
: 606
Material
: TPE-V
Ledge
:
Pressure ledge :
Seat
: 7 x 6 mm
Packing
: 250 mt box
Articolo : 638
Materiale : TPE-V
Battuta :
Aria
:
Cava
: 4 x 8 mm
Imballo : Scatola da 100 mt
4
8
Article
:
638
Material
: TPE-V
Ledge
:
Pressure ledge :
Seat
: 4 x 8 mm
Packing
: 100 mt box
Articolo : 642
Materiale : TPE-V
Battuta :
Aria
:
Cava
: 3 x 7 mm
Imballo : Scatola da 100 mt
7
Article
: 642
Material
: TPE-V
Ledge
:
Pressure ledge :
Seat
: 3 x 7 mm
Packing
: 100 mt box
3
27
Guarnizioni per serramenti in legno
Gaskets for wooden doors and windows
Le guarnizioni che lavorano
ARTICOLO
article
CODICE
code
MATERIALE
material
CAVA
seat
CONFEZIONI
packing
Guarnizioni per gocciolatoi
Gaskets for drip lip
602
TPE-V
SCATOLA DA 400 mt
400 m box
608
TPE-V
COESTRUSO
Coextruded
BOBINA DA 250 mt
250 m spool
619
TPE-V
COESTRUSO
Coextruded
BOBINA DA 250 mt
250 m spool
621
TPE-V
SCATOLA DA 500 mt
500 m box
639
TPE-V
BOBINA DA 200 mt
200 m spool
Terminali per il nodo centrale su finestra a due ante
ends for central junction of double-wing windows
Codice : 698
BUSTA DA 100 PZ
100 pcs envelope
Codice : 699
BUSTA DA 100 PZ
100 pcs envelope
28

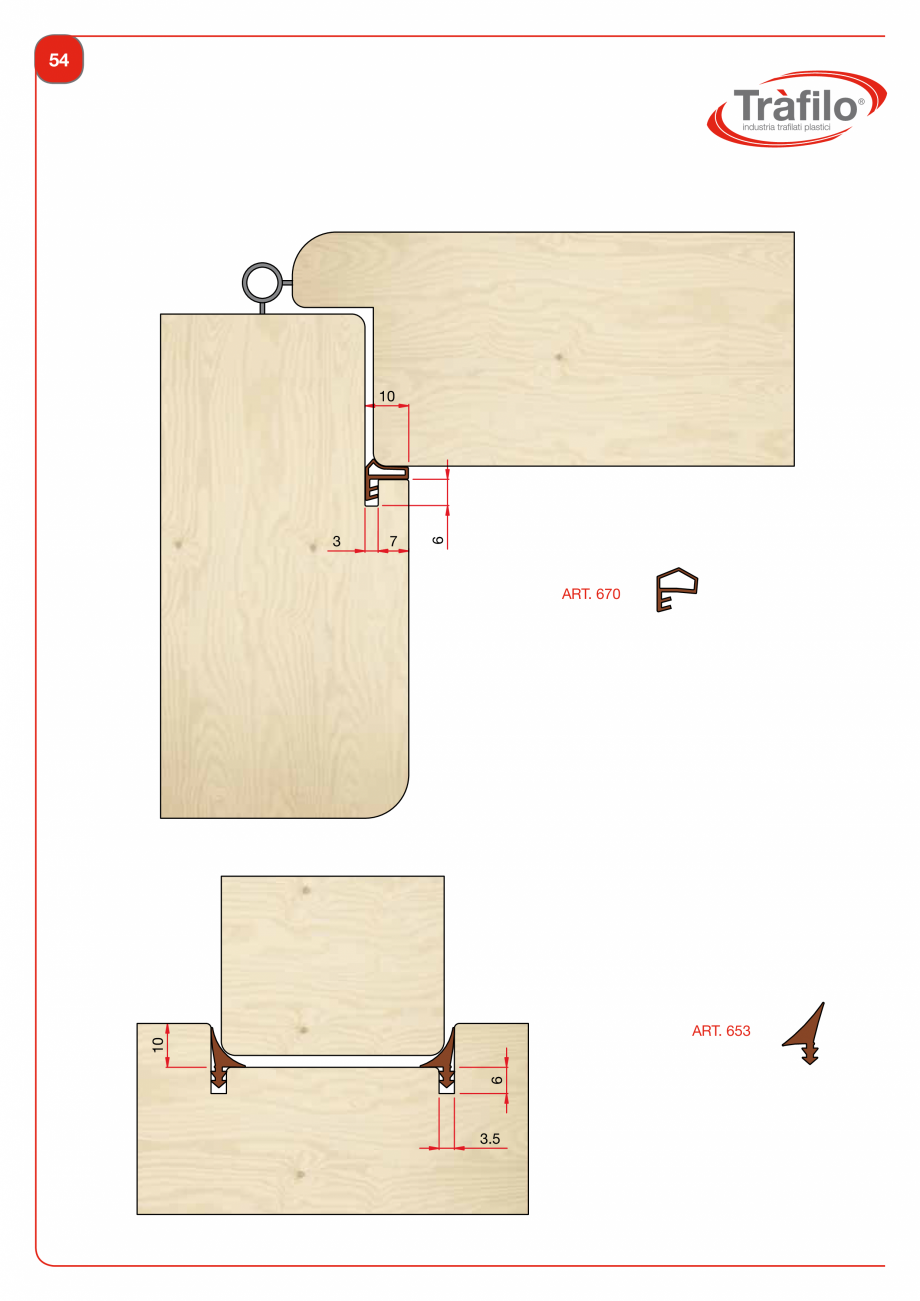

Guarnizioni per porte interne
Gaskets for inner doors
Le guarnizioni che lavorano
ARTICOLO
article
CODICE
code
MATERIALE
material
CAVA
seat
CONFEZIONI
packing
Guarnizioni battuta 10 mm
Gaskets 10 mm ledge
650
PVC
L. 3.5 x H. 7 mm
BOBINA DA 150 mt
150 m spool
651
PVC
L. 3.5 x H. 7 mm
BOBINA DA 150 mt
150 m spool
652
PVC
L. 3.5 x H. 7 mm
BOBINA DA 150 mt
150 m spool
655
PVC
COESTRUSO
Coextruded
L. 3 x H. 7 mm
SCATOLA DA 250 mt
250 m box
669
PVC
COESTRUSO
Coextruded
L. 3 x H. 6 mm
SCATOLA DA 250 mt
250 m box
670
PVC
L. 3 x H. 6 mm
BOBINA DA 150 mt
150 m spool
684
PVC
L. 3.5 x H. 7 mm
BOBINA DA 150 mt
150 m spool
686
PVC
L. 3.5 x H. 7 mm
BOBINA DA 150 mt
150 m spool
29
Guarnizioni per porte interne
Gaskets for inner doors
Le guarnizioni che lavorano
ARTICOLO
article
CODICE
code
MATERIALE
material
CAVA
seat
CONFEZIONI
packing
Guarnizioni per porte scorrevoli
gaskets for sliding doors
653
PVC
L. 3.5 x H. 6 mm
SCATOLA DA 400 mt
400 m box
Guarnizioni per serramento “Syst
em progress”
gaskets for “System progress” frames
KIT 1622
SCATOLA DA 250 mt
250 m box
1622
+
TPE-V
L. 4 x H. 8 mm
+
busta da 100 pz.
100 pcs envelope
1625
KIT 1623
SCATOLA DA 200 mt
200 m box
1623
+
1626
TPE-V
+
busta da 50 pz.
50 pcs envelope
30
31

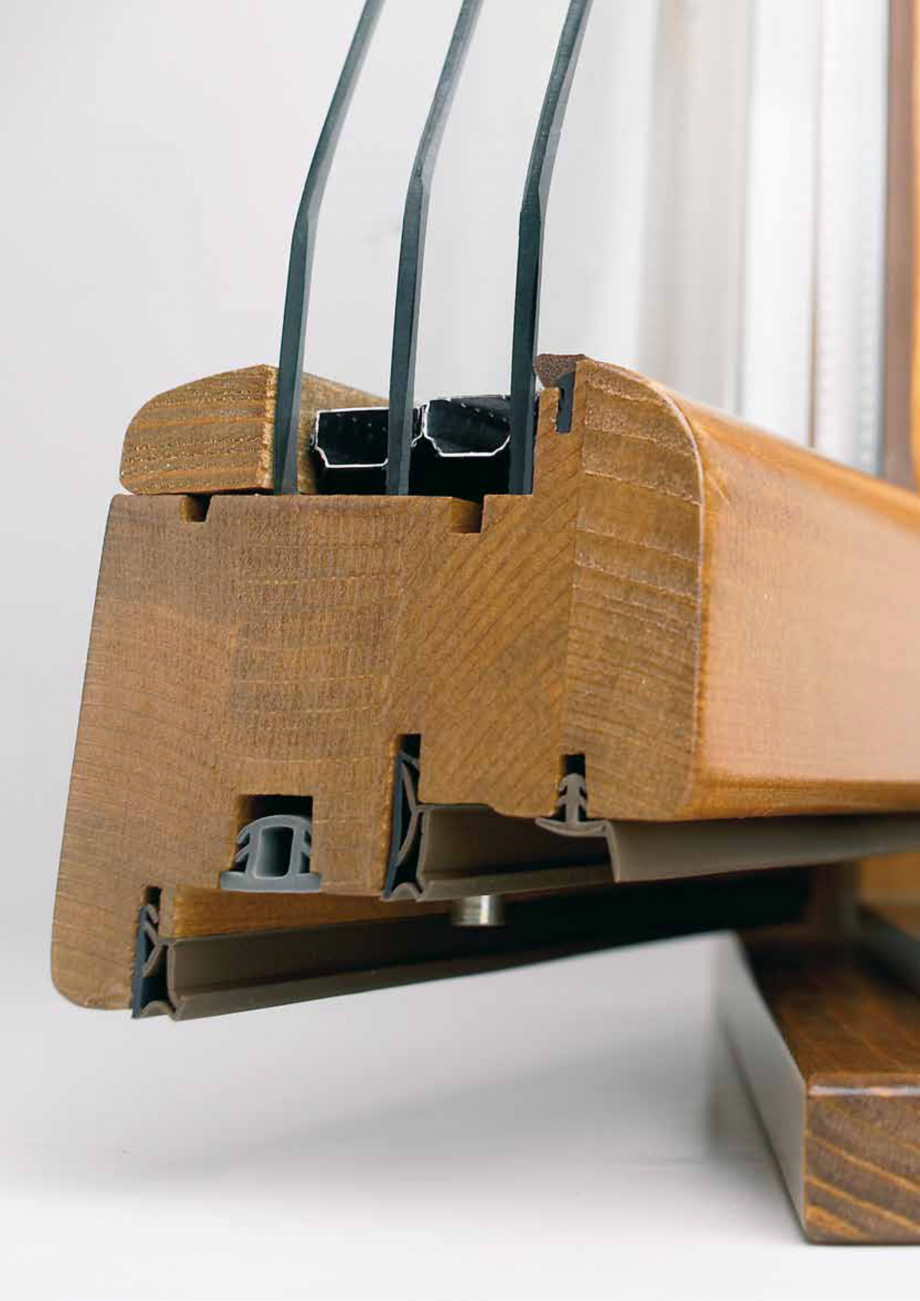

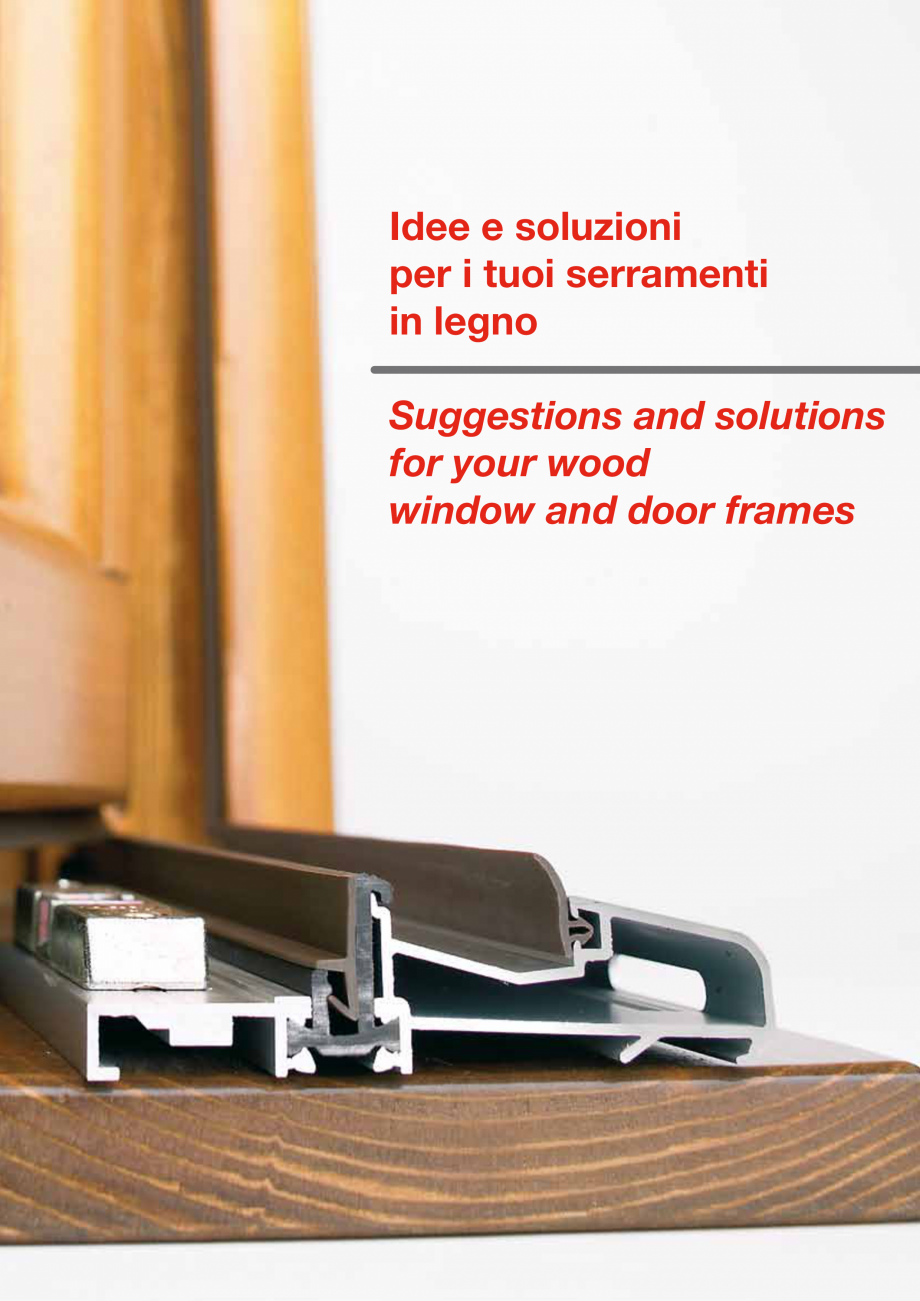

Idee e soluzioni
per i tuoi serramenti
in legno
Suggestions and solutions
for your wood
window and door frames
32
RINFORZO PER SCONTRO
ANTIEFFRAZIONE
TAGLIO
TERMICO
silicone seat
reinforcement for
anti burglary block
thermal insulation

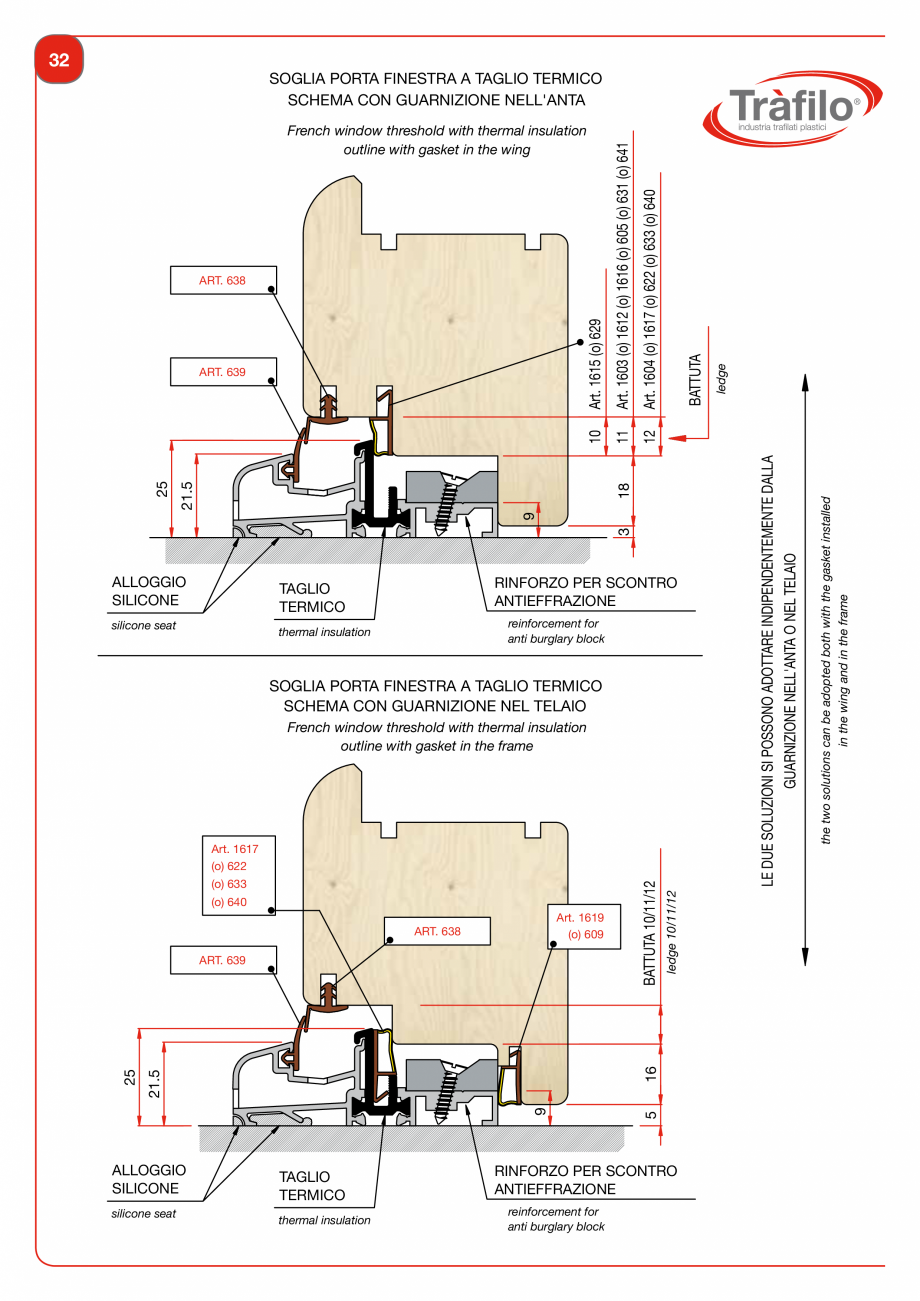

SOGLIA PORTA FINESTRA A TAGLIO TERMICO
SCHEMA CON GUARNIZIONE NEL TELAIO
French window threshold with thermal insulation
outline with gasket in the frame
(o) 640
Art. 1619
(o) 609
ART. 638
ALLOGGIO
SILICONE
silicone seat
16
TAGLIO
TERMICO
thermal insulation
5
9
21.5
25
ART. 639
ledge 10/11/12
(o) 633
BATTUTA 10/11/12
Art. 1617
(o) 622
RINFORZO PER SCONTRO
ANTIEFFRAZIONE
reinforcement for
anti burglary block
ledge
the two solutions can be adopted both with the ga
sket installed
in the wing and in the frame
ALLOGGIO
SILICONE
LE DUE SOLUZIONI SI POSSONO ADOTTARE INDIPENDENTEMENTE DALLA
GUARNIZIONE NELL'ANTA O NEL TELAIO
3
9
18
21.5
25
ART. 639
BATTUTA
Art. 1603 (o) 1612 (o) 1616 (o) 605 (o) 631 (o) 641
11
ART. 638
12
Art. 1615 (o) 629
10
French window threshold with thermal insulation
outline with gasket in the wing
Art. 1604 (o) 1617 (o) 622 (o) 633 (o) 640
SOGLIA PORTA FINESTRA A TAGLIO TERMICO
SCHEMA CON GUARNIZIONE NELL'ANTA
33
57
17
15
25
18
7.2
ART. 1604
3
9
3
12
3.2
5
16
4
ART. 1624
20
17
57
15
ART. 1602
ART. 602
15
20
22
15
ART. 1602
ART. 1604
ART. 602
16
4
20
17
12
ART. 1604
9
ART. 1624
18
5
E 13195
17
15
25
57
SEZIONE VERTICALE
vertical section
34
57
57
20
22
15
15
ART. 638
32
4 6
77
15
ART. 639
15
77
15
ART. 1604
SEZIONE VERTICALE
4
ART. 638
vertical section
4
ART. 1604
7
8
9
75
5
5
25
5
16
E 14089-0
12
12
ART. 639
ALLOGGIO
SILICONE
TAGLIO
TERMI
CO
silicone seat
thermal insulation
RINFORZO PER SCONTRO
ANTIEFFRAZIONE
58
reinforcement for anti
burglary block
35
78
6
ART. 1619
ART. 1617
10
ART. 1602
7.2
5
12
5
ART. 602
3
ART. 1602
85
3.2
8
12
3
4
2.2
2.8
4
ART. 1617
6
18
ART. 1613
78
32
21
ART. 1613
4
25
6
ART. 1619
2.2
ART. 602
2.8
4
ART. 1617
8
85
30
3
139
12
SEZIONE VERTICALE
3
10
5
5
E 13293
12
vertical section
E 13292
6
19
29
6
24
54
80
ART. 1619
78
36
85
56
ART. 1613
ART. 1617
30
29
2.2
ART. 636/12
12
4
4
ART. 1613
10
ART. 1619
ART. 636/12
ART. 1613
ART. 1617

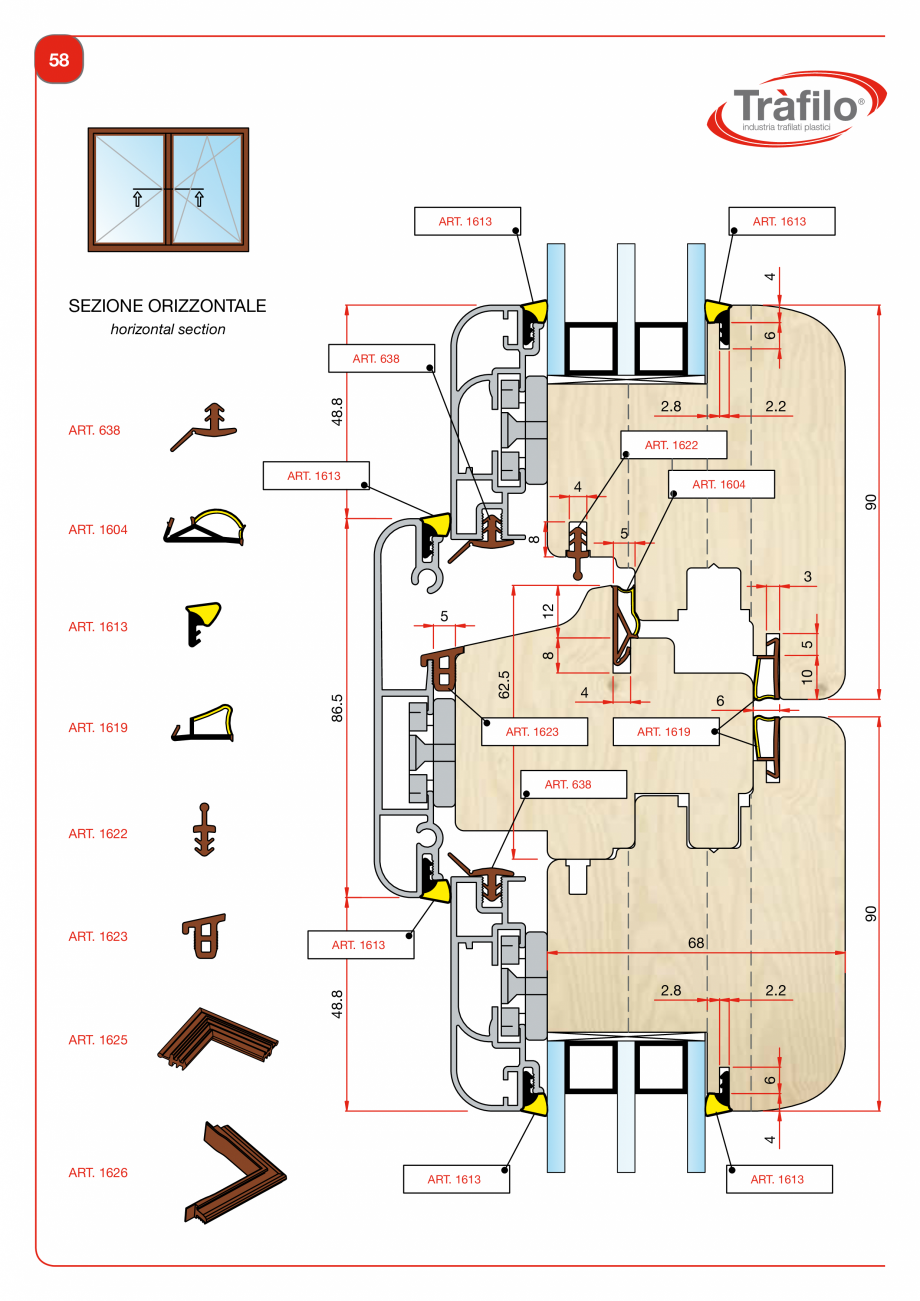

SEZIONE ORIZZONTALE
horizontal section
ART. 1619
25
21
19
5
3
6
2.2
4
19
6
2.8
12.3
30
32
12
78
2.8
8
4
4
8
6
25
44
37
78
78
ART. 638
4
ART. 1613
18
6
ART. 639
ART. 1604
2.3
2.7
68
ART. 1613
ART. 1619
ART. 638
50
4
ART. 1604
8
ART. 1619
5
ART. 639
3
21
10
SEZIONE VERTICALE
5
12
E13998
5
vertical section
ALLOGGIO
SILICONE
TAGLIO
TERMICO
sil
icone seat
thermal insulation
E 13999
SCONTRO ANTIEFFRAZIONE
anti burglary block
38
78
ART. 605
30
ART. 609
6
4
10
ART. 605
8
11
5
75
8
4
3
95
11
5
5
ART. 602
20
27
26
3
ART. 643
3
ART. 605
78
ART. 609
18
ART. 643
ART. 643
25
5
28
27
20
25
26
ART. 602
ART. 605
E 13195
5
SEZIONE VERTICALE
vertical section
10
8
5
11
3
75
4
6
ART. 609
78
39
95
ART. 605
53.5
58
53.5
11
12
5
8
11
3
25
3
26
6
10
ART. 609
5
4
95
ART. 605
ART. 609
SEZIONE ORIZZONTALE
horizontal section
ART. 643
78
28
27
ART. 643
3
20
ART. 605
5
18
4
25
4
8
40
78
ART. 609
78
25
28
25
18
ART. 622
ART. 639
ART. 643
95
ART. 642
18
ART. 643
ART. 642
7
SEZIONE VERTICALE
5
89
3
vertical section
ART. 622
ART. 639
ART. 609
3
6
ALLOGGIO
SILICONE
TAGLIO
TERMICO
silicone seat
thermal insulation
5
10
21.5
25
5
E 13998-9
RINFORZO PER SCONTRO
ANTIEFFRAZIONE
reinforcement for anti
burglary block
41
68
ART. 1268
19
30
70
ART. 1604
4
5
18
19
12
8
3
8
4
7.5
80
ART. 602
19
5
25
19
ART. 1624
ART. 630
ART. 1268
68
22
ART. 1604
ART. 1624
19
5
25
4
15
80
ART. 1604
5
E 13293
ART. 630
70
vertical section
4
19
19
30
68
ART. 1268
44
SEZIONE VERTICALE
18
8
12
8
ART. 602
42
80
42
50
22
42
22
4
5
5
19
21
19
12
ART. 1604
ART. 1620
12
80
ART. 1604
SEZIONE ORIZZONTALE
horizontal section
ART. 1620
68
25
4
8
4
19
19
18
19
4
28
30
8
43
68
68
ART. 635
ART. 639
ART. 642
18
ART. 1617
25
ART. 642
27
16
3
7
ART. 1617
ART. 635
ART. 639
4
12
5
SEZIONE VERTICALE
vertical section
16
5
7.5
21.5
E 13998-9
25
3
ALLOGGIO
SILICONE
TAGLIO
TERMICO
silicone seat
thermal insulation
RINFORZO PER SCONTRO
ANTIEFFRAZIONE
reinforcement for anti
burglary block
68
44
58
6
16
17
25
5
5
5
10
ART. 602
3
12
3
ART. 624
75
5
8
ART. 1619
4
ART. 1139
ART. 1617
12
15
ART. 624
ART. 1617
ART. 1139
3
ART. 1619
68
1
2
ART. 1139
3
ART. 602
8
75
4
12
ART. 1617
SEZIONE VERTICALE
vertical section
3
10
5
5
E 13195
6
17
16
25
ART. 1619
58
45
ART. 602
ART. 610
ART. 609
ART. 643
68
ART. 643
5.5
8
3
18
8 2
3
4
3
ART. 602
3
26
ART. 610
5.5
3
10
8
8
5
3
E 13192
4
6
ART. 609
10
17
13.5
SEZIONE VERTICALE
vertical section
68
27.5
46
ART. 609
ART. 610
3
4
10
ART. 1627
7
ART. 611
10
5
7
6
2° GUARNIZIONE
SUL TELAIO
2
5.5
frame gaskets
7
3
nd
3
ART. 637
ART. 608
ART. 619
SEZIONE VERTICALE
5.5
vertical section
5
ART. 609
ART. 610
10
ART. 608
3
7
10
ART. 610
4
6
E 11299
ART. 611
ART. 619
ART. 637
ART. 1627
ART. 609
47
ART. 635
57
ART. 638
57
ART. 1607
L’art.1607
è stato studiato per eliminare il ristagno d’acqua
che si crea nel dislivello tra la soglia e la guarnizione
tradizionale, infatti, durante la chiusura dell’anta
si comprime e si alza colmando e sigillando quella fessura
impedendo all’acqua di entrare.
A
rt. 1607
was designed to prevent water stagnation
in the difference of level between threshold
and a traditional gasket.
While shutting the door wing, in fact, the gasket is
compressed and it therefore grows.
In this way the gasket fills and seals the fissure
and prevents water from getting in.
16.5
20
20.5
ART. 638
4
8
ART. 1607
3
ART. 635
7.5
E 13694/5
TAGLIO
TERMICO
SEZIONE VERTICALE
vertical section
thermal insulation
48
105
ART. 1604
23
44
38
ART. 1613
6
4
ART. 1613
ART. 1619
2.8
141
2.2
ART. 1613
SEZIONE VERTICALE
vertical section
85
ART. 1604
ART. 1619
5
5
12
3
10
CL-CSE04
18
32
5
26
24
59
86
6
83.5
105
49
6 4
23
2.8
5
105
18.5
6
24
50
105
18.5
5
3
10
4
25.6
ART. 1619
25.6
85
ART. 1604
ART. 1613
SEZIONE ORIZZONTALE
horizontal section
4
36.5
31.5
5
12
26
2.8
6
2.2
ART. 1604
3.3
6
2.2
4
2.2
ART. 1613
ART. 1613
ART. 1619
50
ART. 601
ART. 607
ART. 619
ART. 1621
SOGLIA A TAGLIO TERMICO
SCHEMA
CON UN'ANTA SCORREVOLE E UNA FISSA
thermal insulation threshold
structure with one sliding door and one fixed door
7.5
ART. 607
3
2
92
E 13594
5
28
92
4.6
222
25
20
3.2
7
6.2
E14292-3
3,8/4
ART. 601
ART. 1621
ART. 619
47
3
51
ART. 601
ART. 607
178
SOGLIA A TAGLIO TERMICO
SCHEMA CON DUE ANTE SCORREVOLI
thermal insulation threshold
structure with two sliding wings
E 7996
ART. 607
7.5
68
3
7
68
28
7
ART. 601
3
7
3
7
5
52
3
3
ART. 601
ART. 601
SEZIONE ORIZZONTALE
GUARNIZIONE NEI LISTELLI DI TENUTA E NELLA CHIUSURA CENTRALE
horizontal section
gasket in the closing laths and in the central lock
3
7
E13298
ART. 601
53
7
10
3.5
3.2
ART. 651
ART. 652
ART. 684
10
7
ART. 650
3.5
5.5
ART. 686
54
3
7
6
10
ART. 670
6
10
ART. 653
3.5
55
ART. 669
48
45
3
10
1.5
36
DA 120 A 150
1.5
10
ART. 655

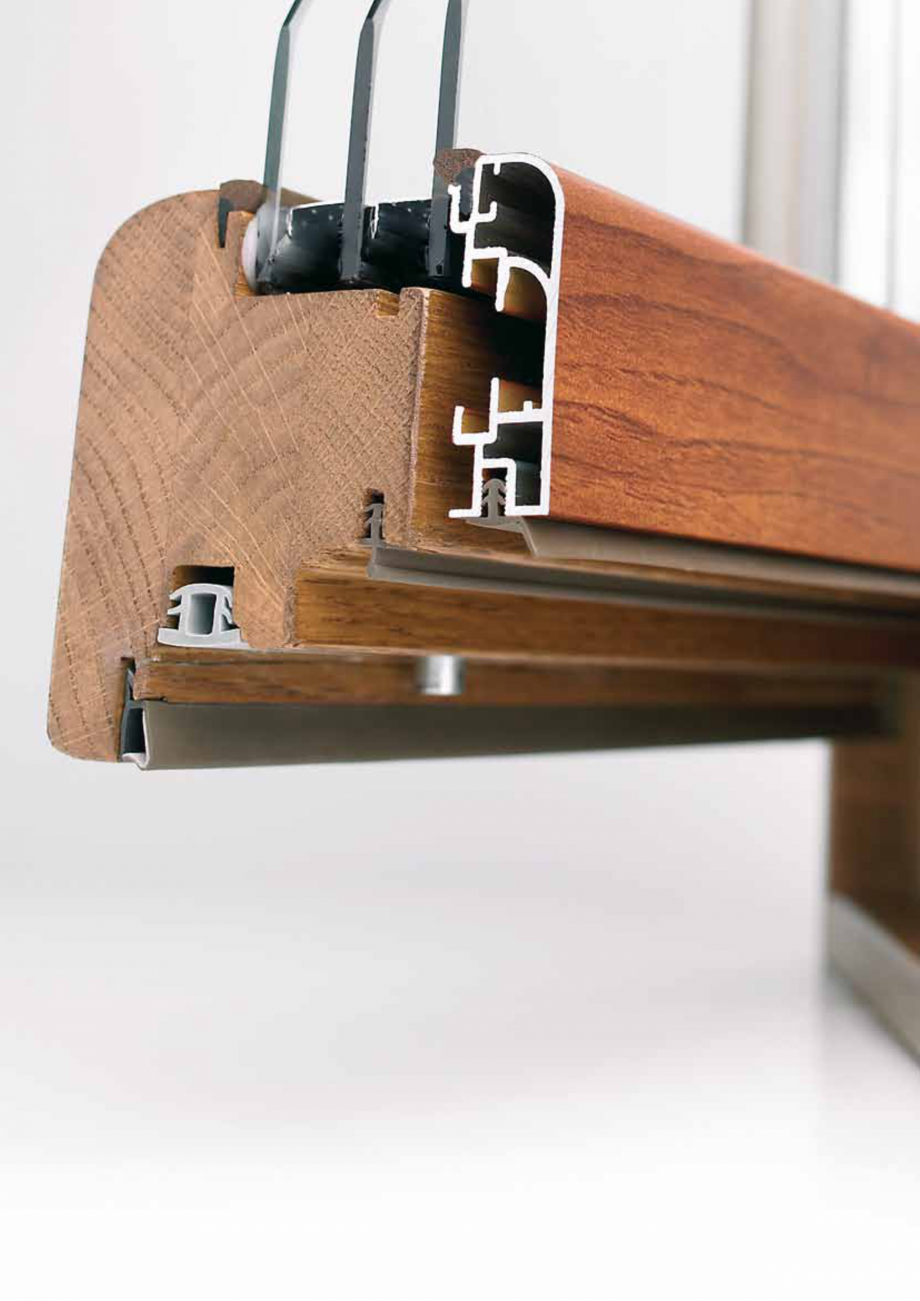

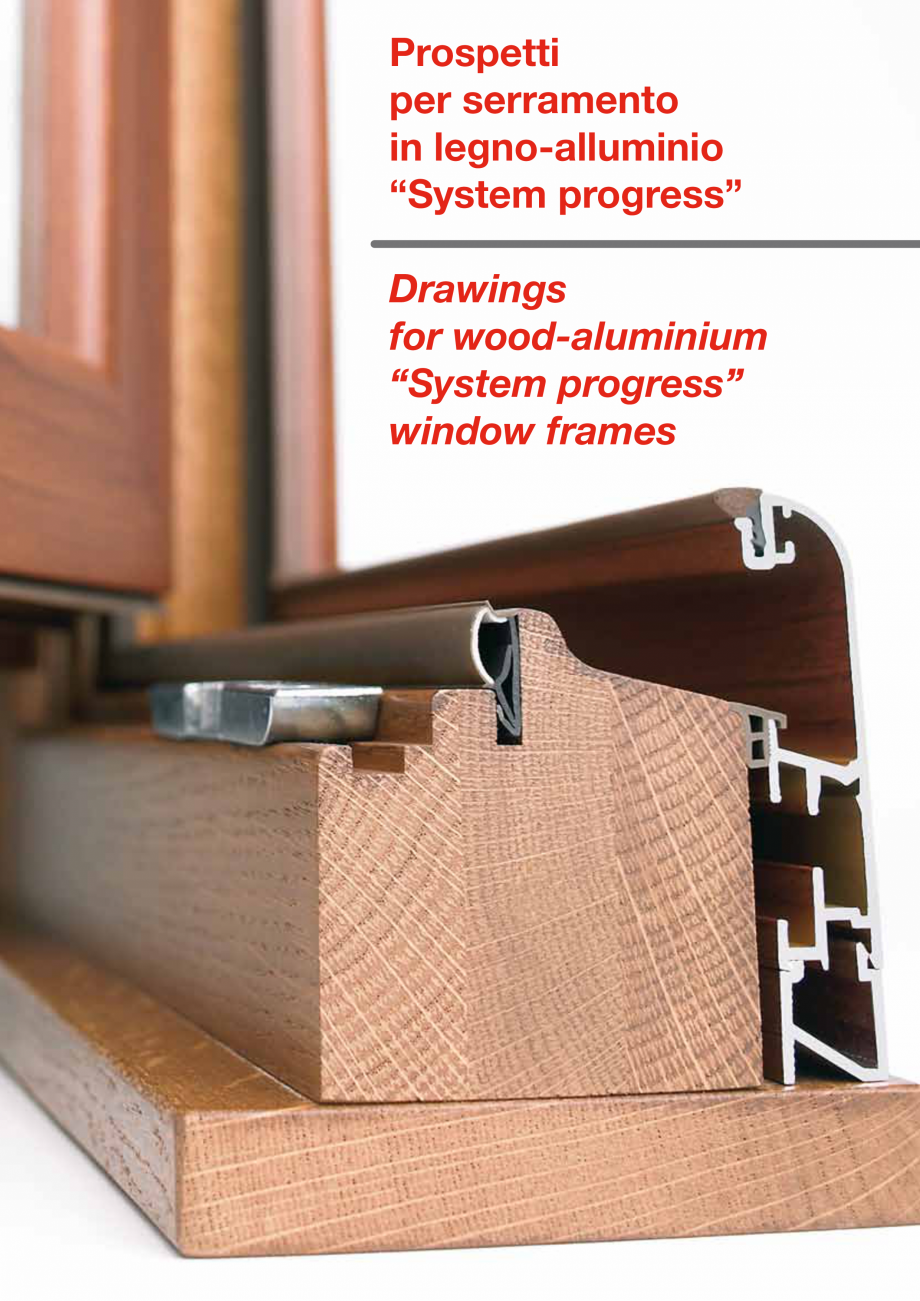

Prospetti
per serramento
in legno-alluminio
“System progress”
Drawings
for wood-aluminium
“System progress”
wi
ndow frames
57
58
ART. 1613
4
ART. 1613
SEZIONE ORIZZONTALE
6
horizontal section
ART. 638
48.8
ART. 638
2.8
2.2
ART. 1622
ART. 1613
ART. 1604
5
8
ART. 1604
90
4
12
3
5
86.5
ART. 1619
10
62.5
8
5
ART. 1613
4
ART. 1623
6
ART. 1619
ART. 638
90
ART. 1622
68
ART. 1613
2.8
48.8
ART. 1623
2.2
4
6
ART. 1625
ART. 1626
ART. 1613
ART. 1613
59
ART. 630
ART. 1604
ART. 1613
ART. 1619
ART. 1623
ART. 1622
111
90
ART. 638
21
22
ART. 1613
6
4
ART. 1613
ART. 1625
46.5
ART. 638
2.8
ART. 1613
2.2
ART. 1622
4
ART. 1626
90
ART. 1604
ART. 630
8
5
10
8
5
5
12
3
ART. 1623
ART. 1619
68
22
SEZIONE VERTICALE
vertical section
ALLOGGIO
SILICONE
silicone seat
6
70
87.5
4
21
60
80.5
12.5
68
SEZIONE VERTICALE
ART. 1613
ART. 1613
4
vertical section
6
ART. 638
2.8
ART. 639
68
78.5
90
ART. 1604
2.2
ART. 1613
ART. 1613
ART. 1619
ART. 1622
53.5
68
4
ART. 1604
8
ART. 1625
87
ART. 1622
ART. 1619
5
3
10
ART
. 639
15
5
ART. 638
6
ALLOGGIO
SILICONE
TAGLIO
TERMICO
silicone seat
thermal insulation
90
RINFORZO PER SCONTRO
ANTIEFFRAZIONE
reinforcement for anti
burglary block
61
ART. 601
ART. 607
ART. 619
ART. 1613
ART. 1621
SOGLIA A TAGLIO TERMICO
SCHEMA CON UN'ANTA SCORREVOLE E UNA FISSA
7.5
thermal insulation threshold
structure with one sliding door and one fixed door
84.5
18
3
ART. 607
84.5
SEZIONE VERTICALE
ART. 1613
vertical section
6
4
ART. 1613
2.8
2.2
ART. 601
ART. 1621
ART. 619
3
7
6.2
3.2
208

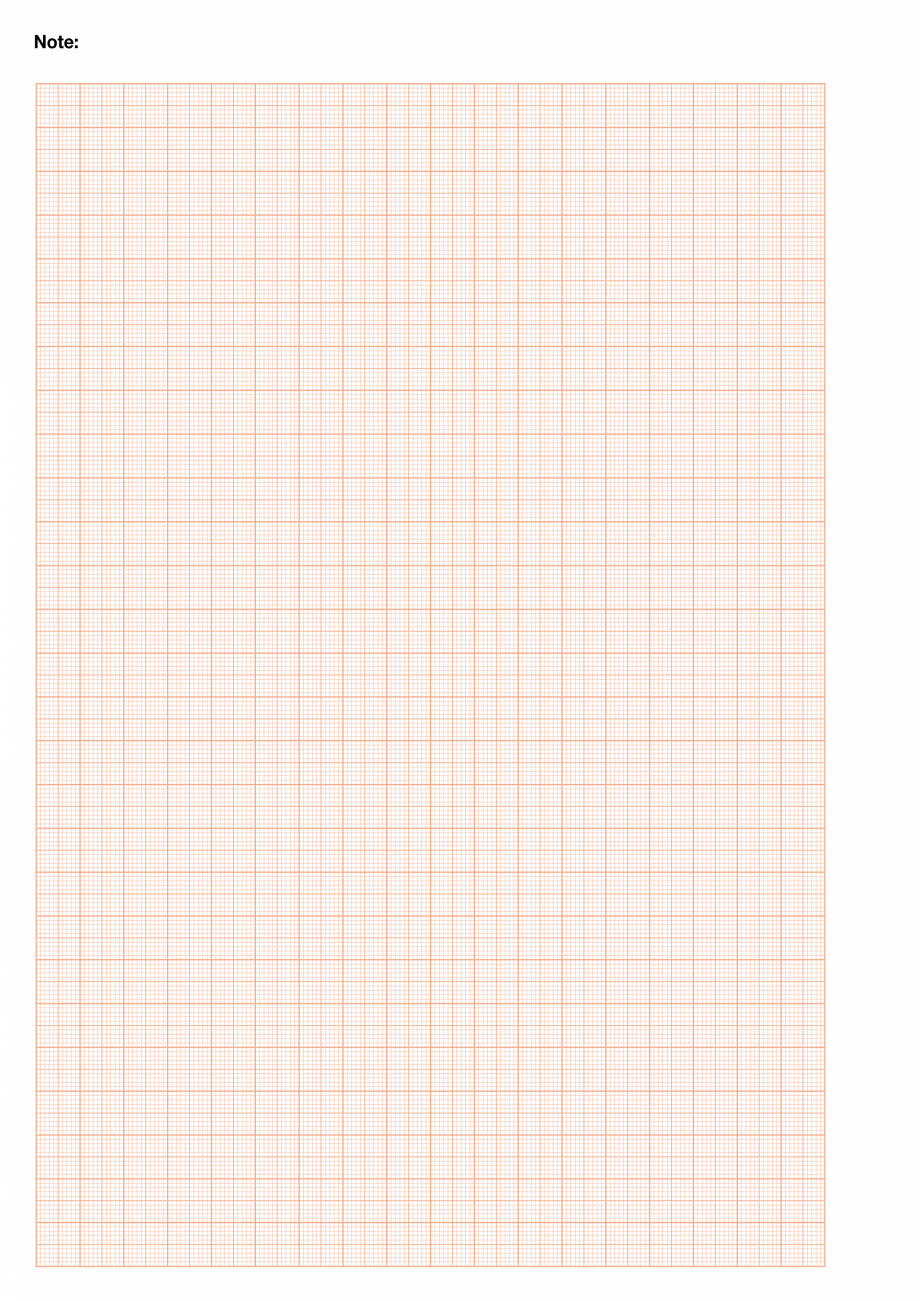

Note:
Note:
64
65
66
Le guarnizioni che lavorano
Tràfilo S.r.l. - Italy - 35030 Rubano (PD) - Via Pacinotti, 36
Tel. +39 049.89.78.255 - Fax +39 049.89.87.501 - www.trafilo.com - info@trafilo.com
Alte documentatii ale aceleasi game Vezi toate
Fisa tehnica
2 p | RO
TRIPLEX - 1617 TRIPLEX - 1619 602 1613 639 638
Fisa tehnica
1 p | RO
TRIPLEX - 1619
