Generatoare de aer cald incorporabile APEN GH
Moduli Scambiatori di Calore
GH
Heat Exchanger Modules
Caring for the environment!
L’Amore per il Clima!

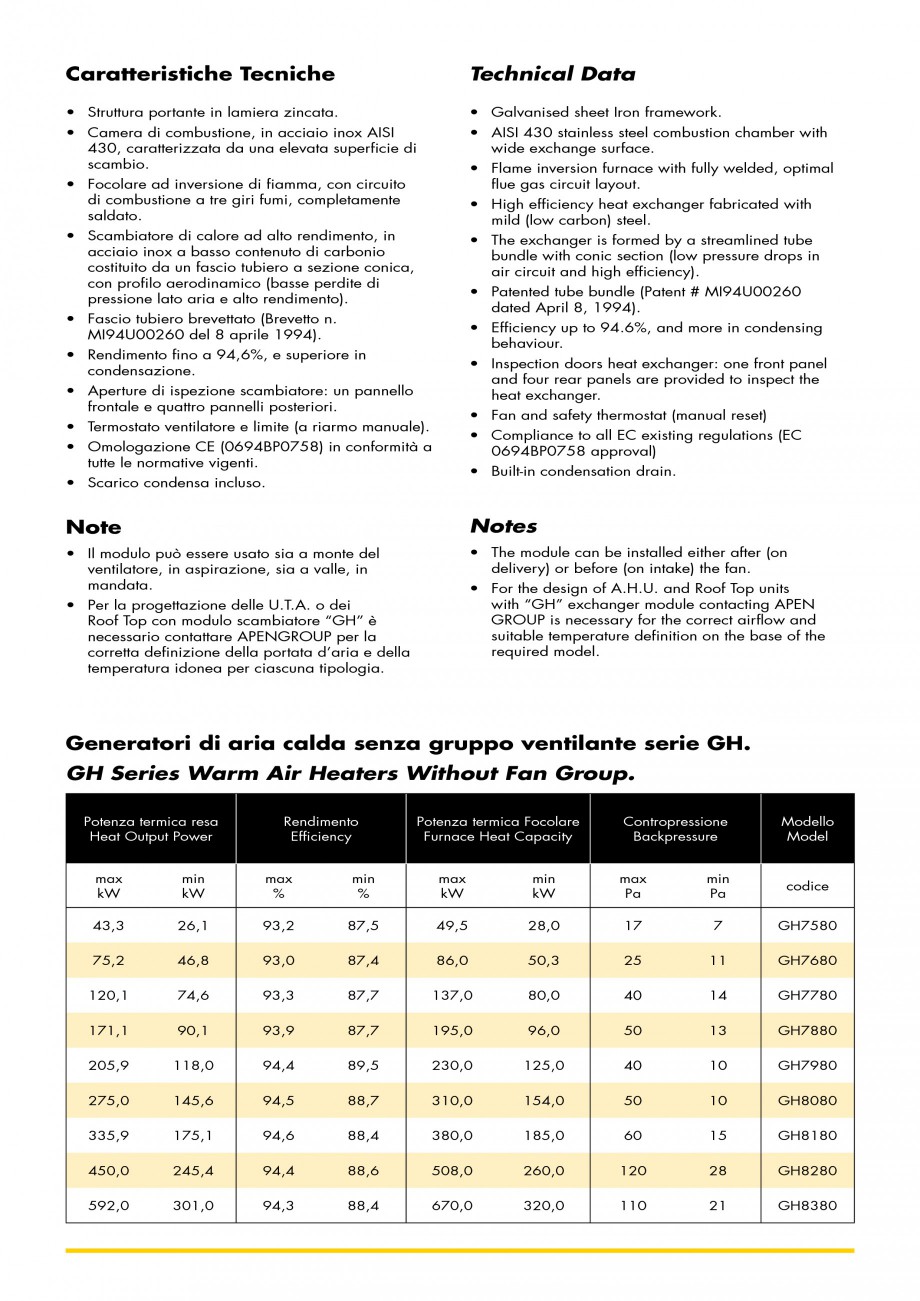

Caratteristiche Tecniche
Technical Data
• Struttura portante in lamiera zincata.
• Galvanised sheet Iron framework.
• Camera di combustione, in acciaio inox AISI
430, caratterizzata da una elevata superficie di
scambio.
• AISI 430 stainless steel combustion chamber with
wide exchange surface.
• Flame inversion furnace with fully welded, optimal
flue gas circuit layout.
• Focolare ad inversione di fiamma, con circuito
di combustione a tre giri fumi, completamente
saldato.
• High efficiency heat exchanger fabricated with
mild (low carbon) steel.
• Scambiatore di calore ad alto rendimento, in
acciaio inox a basso contenuto di carbonio
costituito da un fascio tubiero a sezione conica,
con profilo aerodinamico (basse perdite di
pressione lato aria e alto rendimento).
• The exchanger is formed by a streamlined tube
bundle with conic section (low
pressure drops in
air circuit and high efficiency).
• Patented tube bundle (Patent # MI94U00260
dated April 8, 1994).
• Fascio tubiero brevettato (Brevetto n.
MI94U00260 del 8 aprile 1994).
• Efficiency up to 94.6%, and more in condensing
behaviour.
• Rendimento fino a 94,6%, e superiore in
condensazione.
• Inspection doors heat exchanger: one front panel
and four rear panels are provided to inspect the
heat exchanger.
• Aperture di ispezione scambiatore: un pannello
frontale e quattro pannelli posteriori.
• Fan and safety thermostat (manual reset)
• Termostato ventilatore e limite (a riarmo manuale).

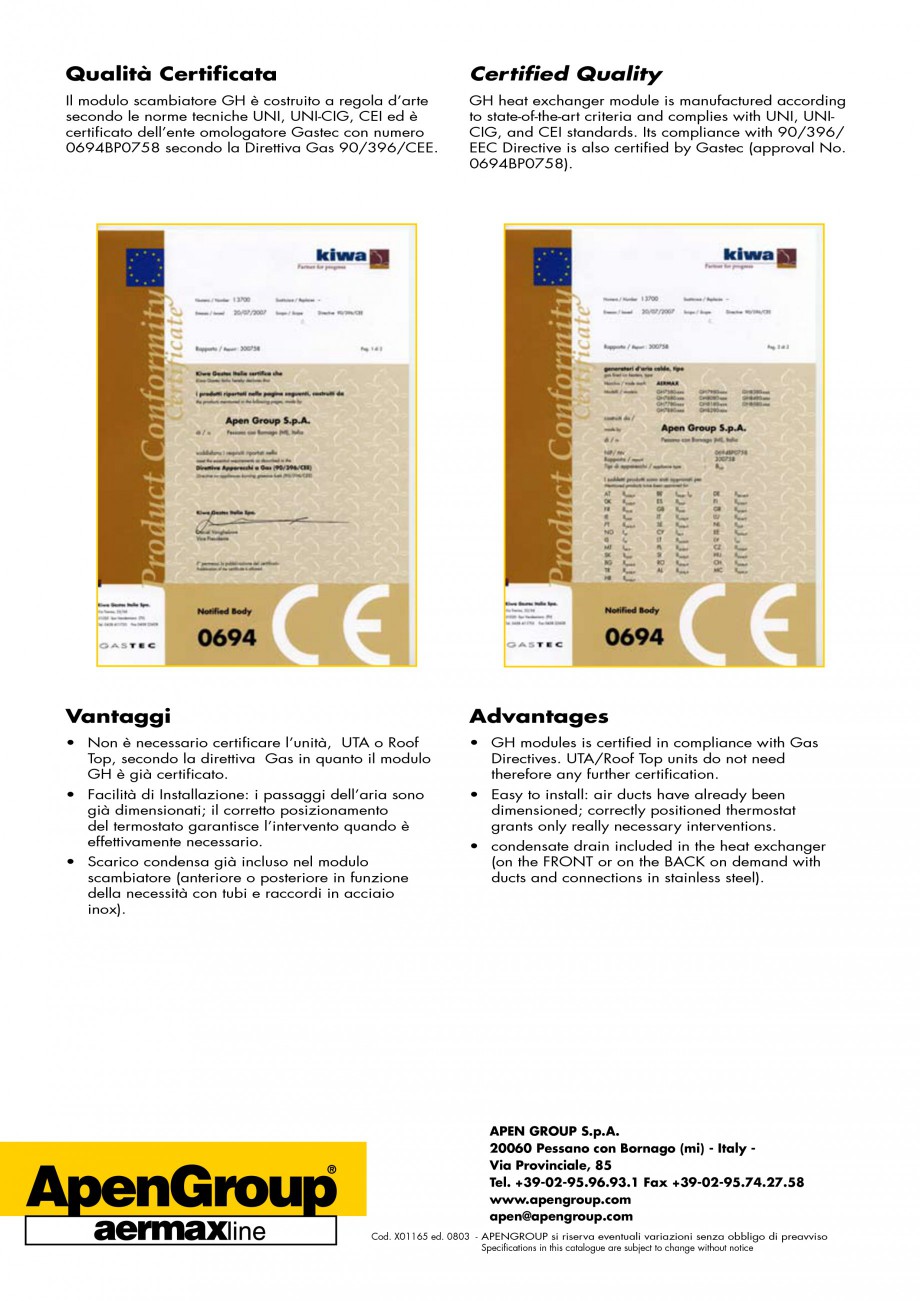

• Compliance to all EC existing regulations (EC
0694BP0758 approval)
• Omologazione CE (0694BP0758) in conformità a
tutte le normative vigenti.
• Built-in condensation drain.
• Scarico condensa incluso.
Note
Notes
• Il modulo può essere usato sia a monte del
ventilatore, in aspirazione, sia a valle, in
mandata.
• The module can b
e installed either after (on
delivery) or before (on intake) the fan.
• For the design of A.H.U. and Roof Top units
with “GH” exchanger module contacting APEN
GROUP is necessary for the correct airflow and
suitable temperature definition on the base of the
required model.
• Per la progettazione delle U.T.A. o dei
Roof Top con modulo scambiatore “GH” è
necessario contattare APENGROUP per la
corretta definizione della portata d’aria e della
temperatura idonea per ciascuna tipologia.
Generatori di aria calda senza gruppo ventilante serie GH.
GH Series Warm Air Heaters Without Fan Group.
Potenza termica resa
Heat Output Power
Rendimento
Efficiency
Potenza termica Focolare
Furnace Heat Capacity
Contropressione
Backpressure
Modello
Model
max
kW
min
kW
max
%
min
%
max
kW
min
kW
max
Pa
min
Pa
codice
43,3
26,1
93,2
87,5
49,5
28,0
17
7
GH7580
75,2
46,8
93,0
87,4
86,0
50,3
25
11
GH7680
120,1
74,6
93,3
87,7
137,0
80,0
40
14
GH7780
171,1
90,1
93,9
87,7
195,0
96,0
50
13
GH7880
205,9
118,0
94,4
89,5
230,0
125,0
40
10
GH7980
275,0
145,6
94,5
88,7
310,0
154,0
50
10
GH8080
335,9
175,1
94,6
88,4
380,0
185,0
60
15
GH8180
450,0
245,4
94,4
88,6
508,0
260,0
120
28
GH8280
592,0
301,0
94,3
88,4
670,0
320,0
110
21
GH8380

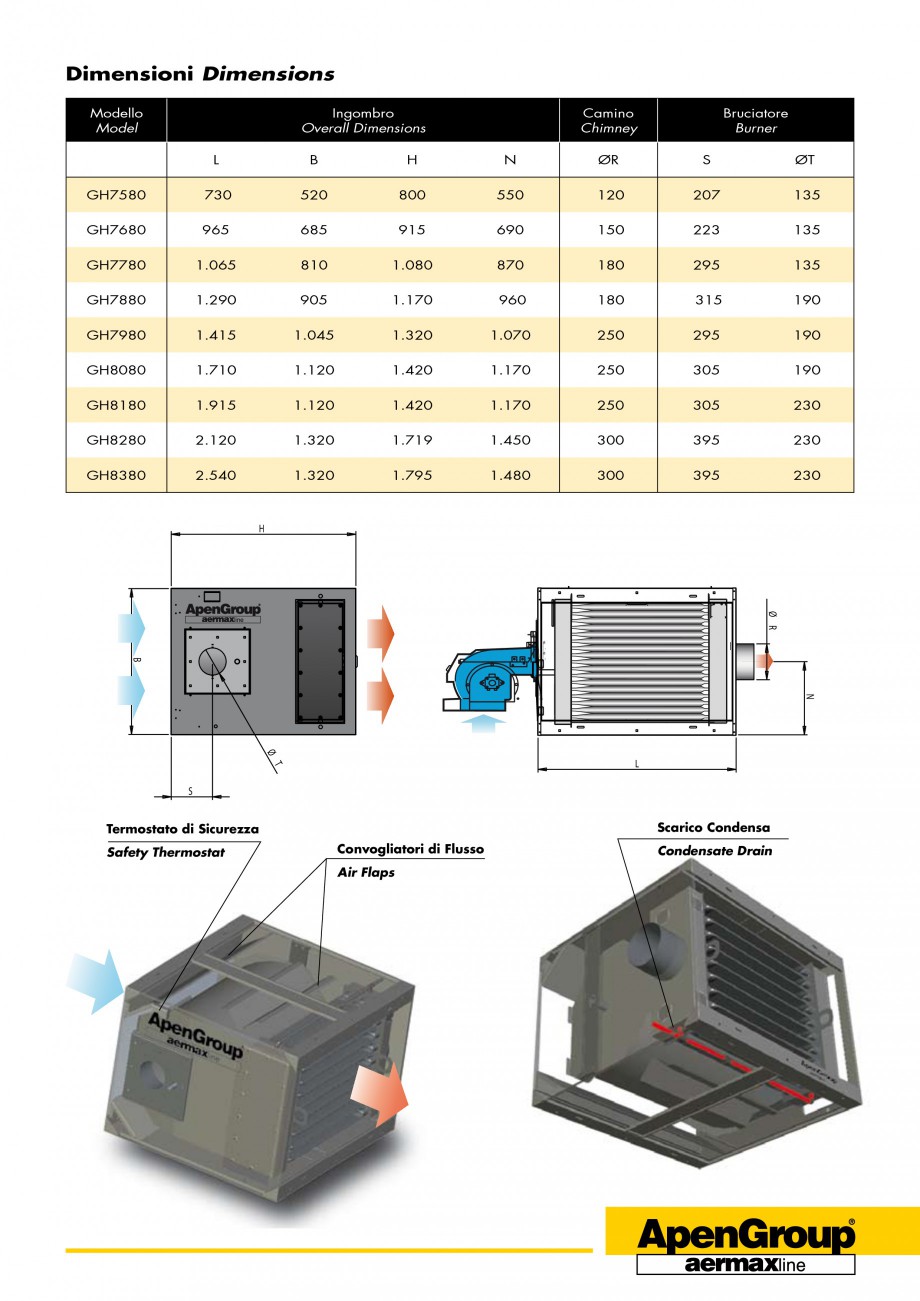

Dimensioni Dimensions
Modello
Model
Ingombro
Overall Dimensions
Camino
Chimney
Bruciatore
Burner
L
B
H
N
ØR
S
ØT
GH7580
730
520
800
550
120
207
135
GH7680
965
685
915
690
150
223
135
GH7780
1.065
810
1.080
870
180
295
135
GH7880
1.290
905
1.170
960
180
315
190
GH7980
1.415
1.045
1.320
1.070
250
295
190
GH8080
1.710
1.120
1.420
1.170
250
305
190
GH8180
1.915
1.120
1.420
1.170
250
305
230
GH8280
2.120
1.320
1.719
1.450
300
395
230
GH8380
2.540
1.320
1.795
1.480
300
395
230
H
Ø R
B
N
Ø
T
L
S
Scarico Condensa
Termostato di Sicurezza
Safety Thermostat
Convogliatori di Flus
90,1
93,9
87,7
195,0
96,0
50
13
GH7880
205,9
118,0
94,4
89,5
230,0
125,0
40
10
GH7980
275,0
145,6
94,5
88,7
310,0
154,0
50
10
GH8080
335,9
175,1
94,6
88,4
380,0
185,0
60
15
GH8180
450,0
245,4
94,4
88,6
508,0
260,0
120
28
GH8280
592,0
301,0
94,3
88,4
670,0
320,0
110
21
GH8380
Dimensioni Dimensions
Modello
Model
Ingombro
Overall Dimensions
Camino
Chimney
Bruciatore
Burner
L
B
H
N
ØR
S
ØT
GH7580
730
520
800
550
120
207
135
GH7680
965
685
915
690
150
223
135
GH7780
1.065
810
1.080
870
180
295
135
GH7880
1.290
905
1.170
960
180
315
190
GH7980
1.415
1.045
1.320
1.070
250
295
190
GH8080
1.710
1.120
1.420
1.170
250
305
190
GH8180
1.915
1.120
1.420
1.170
250
305
230
GH8280
2.120
1.320
1.719
1.450
300
395
230
GH8380
2.540
1.320
1.795
1.480
300
395
230
H
Ø R
B
N
Ø
T
L
S
Scarico Condensa
Termostato di Sicurezza
Safety Thermostat
Convogliatori di Flus
