Ghid de instalare BasicPlus2 WT-T termostate de cameră Ghid de instalare BasicPlus2 WT-T termostate de cameră 1. Etapele instalării 1. Instalarea trebuie realizată de un electrician autorizat. 2. Termostatul de cameră trebuie instalat la aprox. 1,5 m deasupra podelei, într-un loc ferit de efectele luminii solare, ale curenţilor de aer şi ale altor surse de căldură (de exemplu, televizoarele). Vedeţi figura 1. 3. În primul rând, scoateţi cu atenţie husa şi indicatorul de pe cadran. Vedeţi figura 2. 4. Conectaţi cablul înainte de a monta placa neagră pe cutia de pe perete, utilizând şuruburile furnizate. Apoi, montaţi capacul pe placa neagră. Vedeţi figura 3. 2. Cablurile Dimensiunile (vedeţi ill. 4) şi diagrama de cablare (vedeţi ill. 5). WT-T este utilizat adesea împreună cu dispozitivul de acţionare Danfoss TWA. În funcţie de locaţia sursei electrice şi de tipul dispozitivului de acţionare (NC sau NO), cablurile dintre termostatul de cameră �

Pagina 1-Ghid de instalare - BasicPlus2 WT-T termostate de camera DANFOSS BASICPLUS2 WT-T, BASICPLUS2 WT-D , ...

Pagina 2 - Ghid de instalare - BasicPlus2 WT-T termostate de camera DANFOSS BASICPLUS2 WT-T,...

�i dispozitivul RO de acţionare se conectează diferit. Urmaţi indicaţiile din imagini pentru a realiza conectarea cablurilor. 1. Când sursa de alimentare electrică este aproape de termostatul de cameră: • Conectarea la dispozitivul de acţionare TWA 230 V de tip NC type (vedeţi ill. 6). • Conectarea la dispozitivul de acţionare TWA 230 V de tip NO (vedeţi ill.7). 2 VICUL246 Danfoss Heating Solutions Ghid de instalare BasicPlus2 WT-T termostate de cameră 2. Când sursa de alimentare electrică este aproape de dispozitivul de acţionare: • Conectarea la dispozitivul de acţionare TWA 230 V de tip NC type (vedeţi ill. 8). • Conectarea la dispozitivul de acţionare TWA 230 V de tip NO (vedeţi ill.9). 3. Note 1. Conectarea corectă a cablurilor este esenţială; se recomandă utilizarea instrumentului pentru confirmarea L şi N înainte de conectarea cablurilor. 2. Nu înlăturaţi prea mult din stratul izolator al cablului, pentru a evita scurtciruitele provocat

Pagina 2-Ghid de instalare - BasicPlus2 WT-T termostate de camera DANFOSS BASICPLUS2 WT-T, BASICPLUS2 WT-D , ...

Pagina 3 - Ghid de instalare - BasicPlus2 WT-T termostate de camera DANFOSS BASICPLUS2 WT-T,...

e firul neizolat care poate atinge cutia metalică de montare pe perete de dimensiunea 86. 3. Nu lăsaţi şurubul să apese sau să atingă firul când utilizaţi şuruburi pentru fixarea în perete a termostatului de cameră. În cazul în care izolaţia cablului este deteriorată de şurub, iar firul neizolat vine în contact cu şurubul, există riscul de scurtcircuit. 4. Dacă trebuie zugrăviţi pereţii, montaţi termostatul RO de cameră după zugrăvire, pentru a evita ca praful sau materialele cu care zugrăviţi să intre în termostat, deteriorând astfel placa cu circuite imprimate. 5. Sarcina maximă a releului este de 3 A (rezistivă) sau 1 A (inductivă, ca de exemplu pompa, motorul). Releul va fi deteriorat dacă sarcina depăşeşte limita. 6. Nu acoperiţi termostatul, atârnând prosoape direct în faţa acestuia, de exemplu. Danfoss Heating Solutions VICUL246 3 Ghid de instalare BasicPlus2 WT-T termostate de cameră 7. Termostatul de cameră trebuie să fie c

Pagina 3-Ghid de instalare - BasicPlus2 WT-T termostate de camera DANFOSS BASICPLUS2 WT-T, BASICPLUS2 WT-D , ...

Pagina 4 - Ghid de instalare - BasicPlus2 WT-T termostate de camera DANFOSS BASICPLUS2 WT-T,...

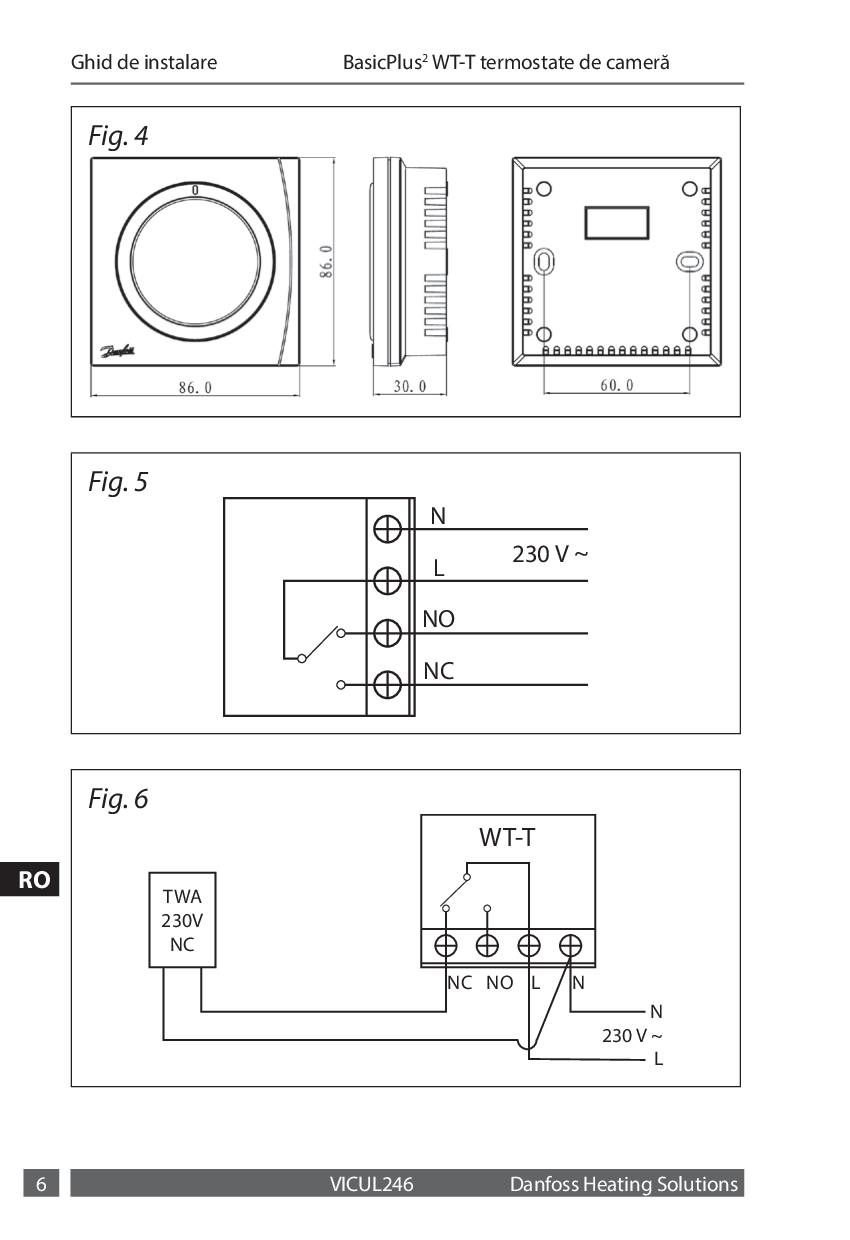

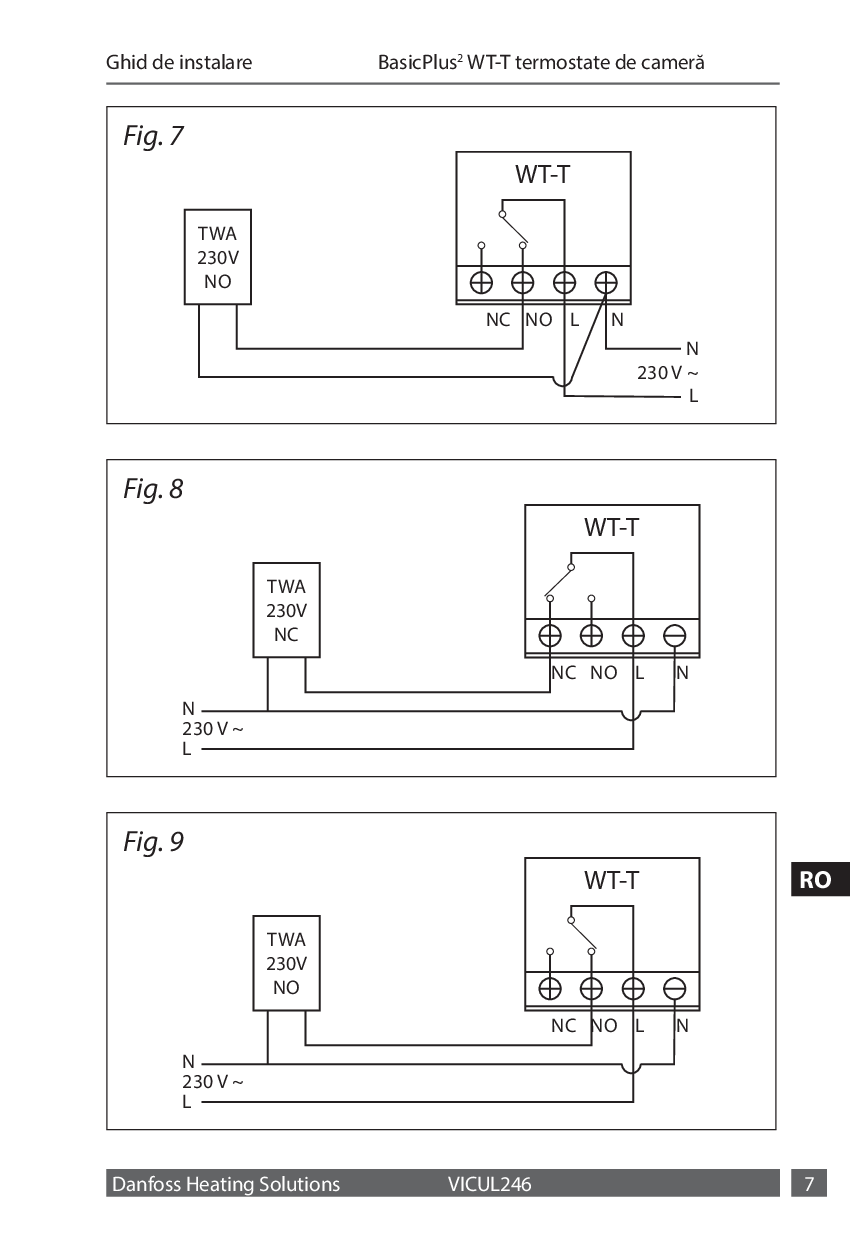

onectat la dispozitivul de acţionare în buclă din controlul individual al temperaturii camerei. 4. Specificaţii tehnice RO 4 Caracteristici Descriere Aprobare Marcaj CE, EN60730 Temperatură ambiantă -10 - 60° C Clasă IP 30 Sarcină maximă, inductivă <1 A Sarcină maximă, rezistivă <3 A Consum electric 7W Alimentare electrică 230 V c.a. ±10%, 50/60 Hz Interval setat al temperaturii camerei 5 - 30° C Material carcasă ABS + PC VICUL246 Danfoss Heating Solutions Ghid de instalare BasicPlus2 WT-T termostate de cameră 1.5 m Fig. 1 Fig. 2 Fig. 3 Danfoss Heating Solutions RO VICUL246 5 Ghid de instalare BasicPlus2 WT-T termostate de cameră Fig. 4 Fig. 5 N 230 V ~ L NO NC Fig. 6 WT-T RO TWA 230V NC NC NO L N N 230 V ~ L 6 VICUL246 Danfoss Heating Solutions Ghid de instalare BasicPlus2 WT-T termostate de cameră Fig. 7 WT-T TWA 230V NO NC NO L N N 230 V ~ L Fig. 8 WT-T TWA 230V NC NC NO L N N 230 V ~ L Fig. 9 WT-T RO TW

Pagina 4-Ghid de instalare - BasicPlus2 WT-T termostate de camera DANFOSS BASICPLUS2 WT-T, BASICPLUS2 WT-D , ...

Pagina 5 - Ghid de instalare - BasicPlus2 WT-T termostate de camera DANFOSS BASICPLUS2 WT-T,...

A 230V NO NC NO L N N 230 V ~ L Danfoss Heating Solutions VICUL246 7 Firma Danfoss nu îši asumă nici o responsabilitate pentru posibilele erori din cataloage, broşuri şi alte materiale tipărite. Danfoss îşi rezervă dreptul de a modifica produsele sale fără notificare. Aceasta se aplică de asemenea produselor care au fost deja comandate cu condiţia ca modificările să nu afecteze în mod substanţial specificaţiile deja convenite. Toate mărcile comerciale sunt proprietatea companiilor respective. Danfoss şi emblema Danfoss reprezintă mărci comerciale ale Danfoss A/S. Toate drepturile sunt rezervate. VICUL246 Produced by Danfoss Floor Heating Hydronics 03/2015
