Ghid de planificare si instalare placi si panouri din fibrociment

Limba: Romana

56 afisari

Tip documentatie: Catalog, brosura

Pagina 1 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

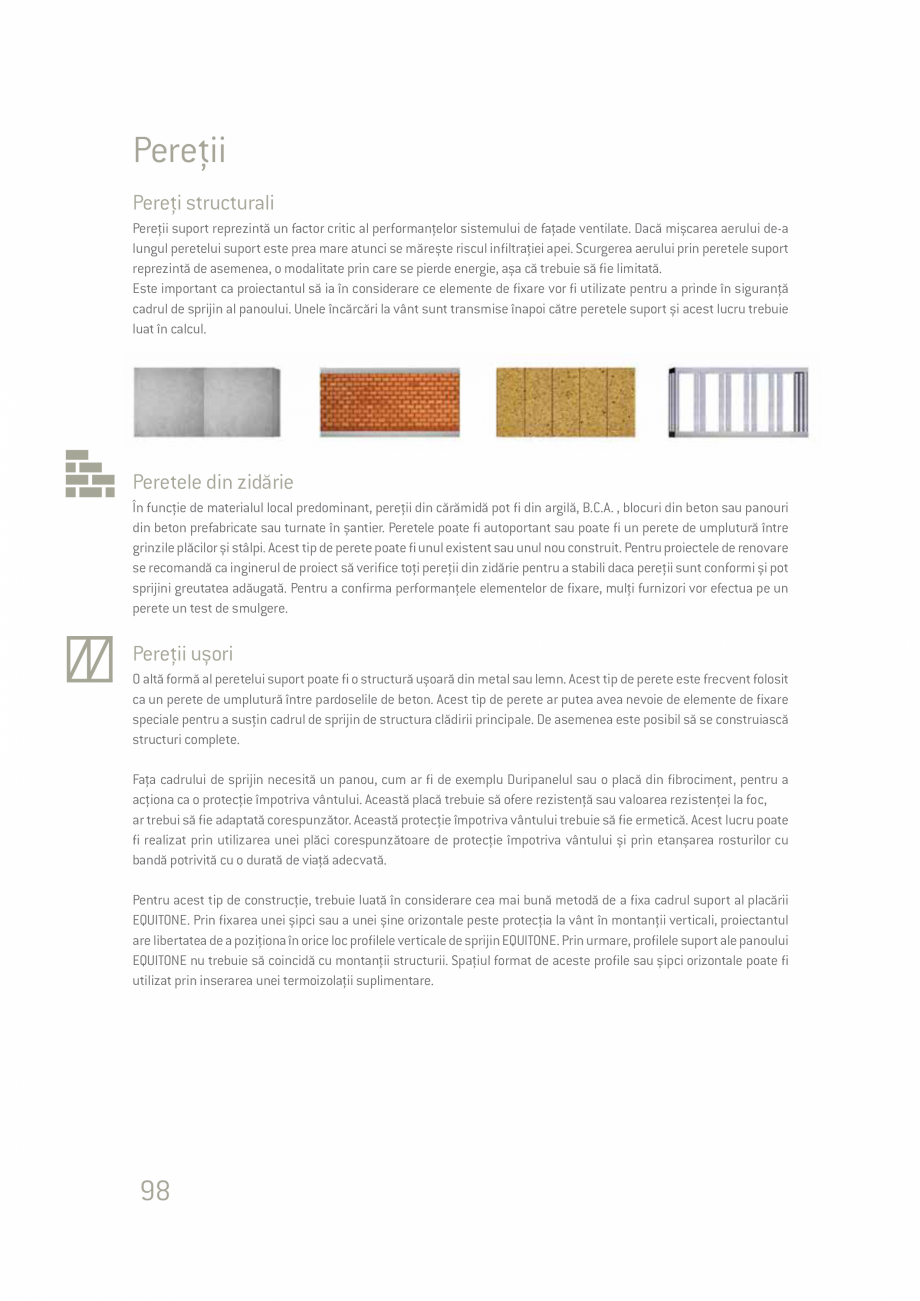

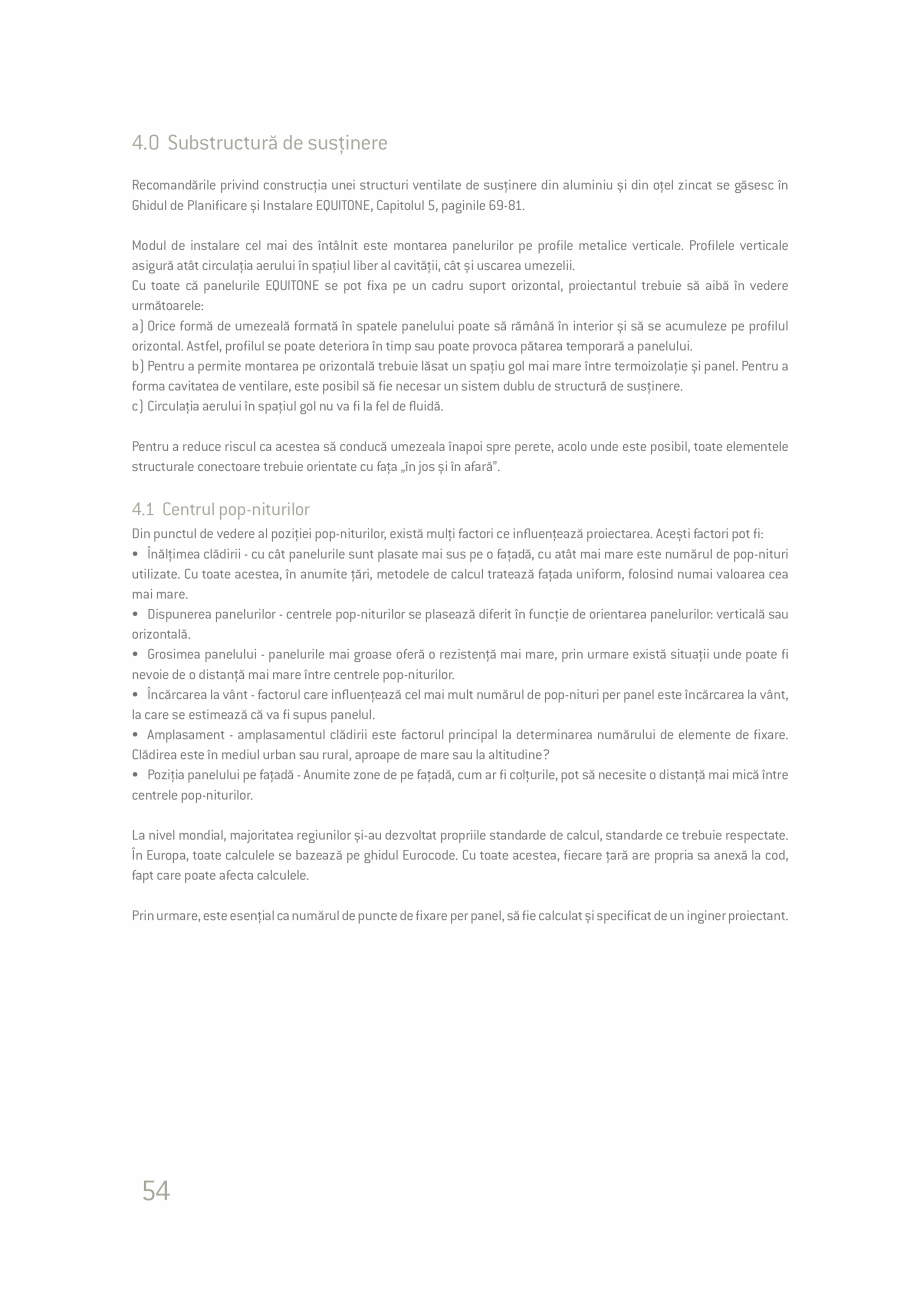

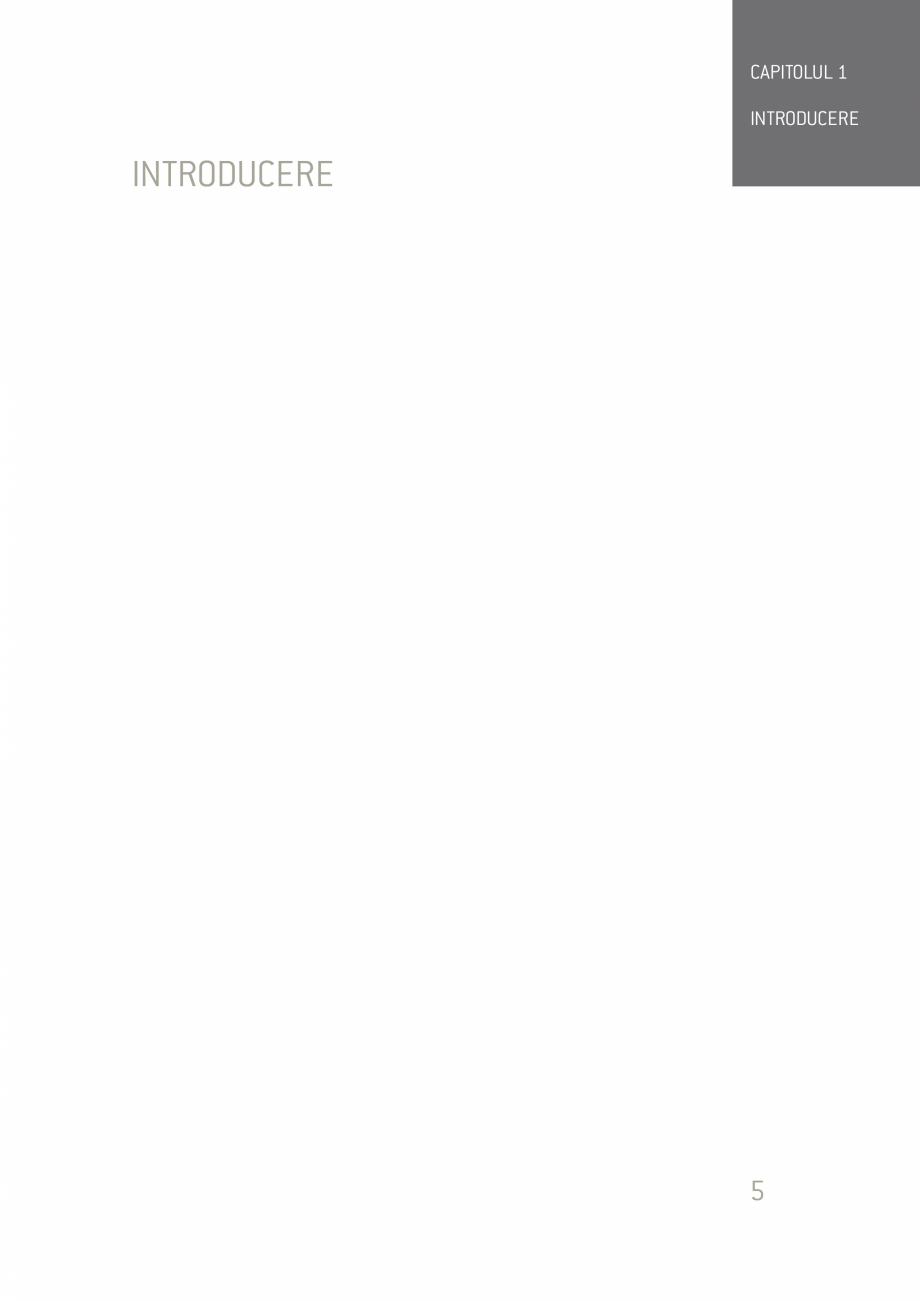

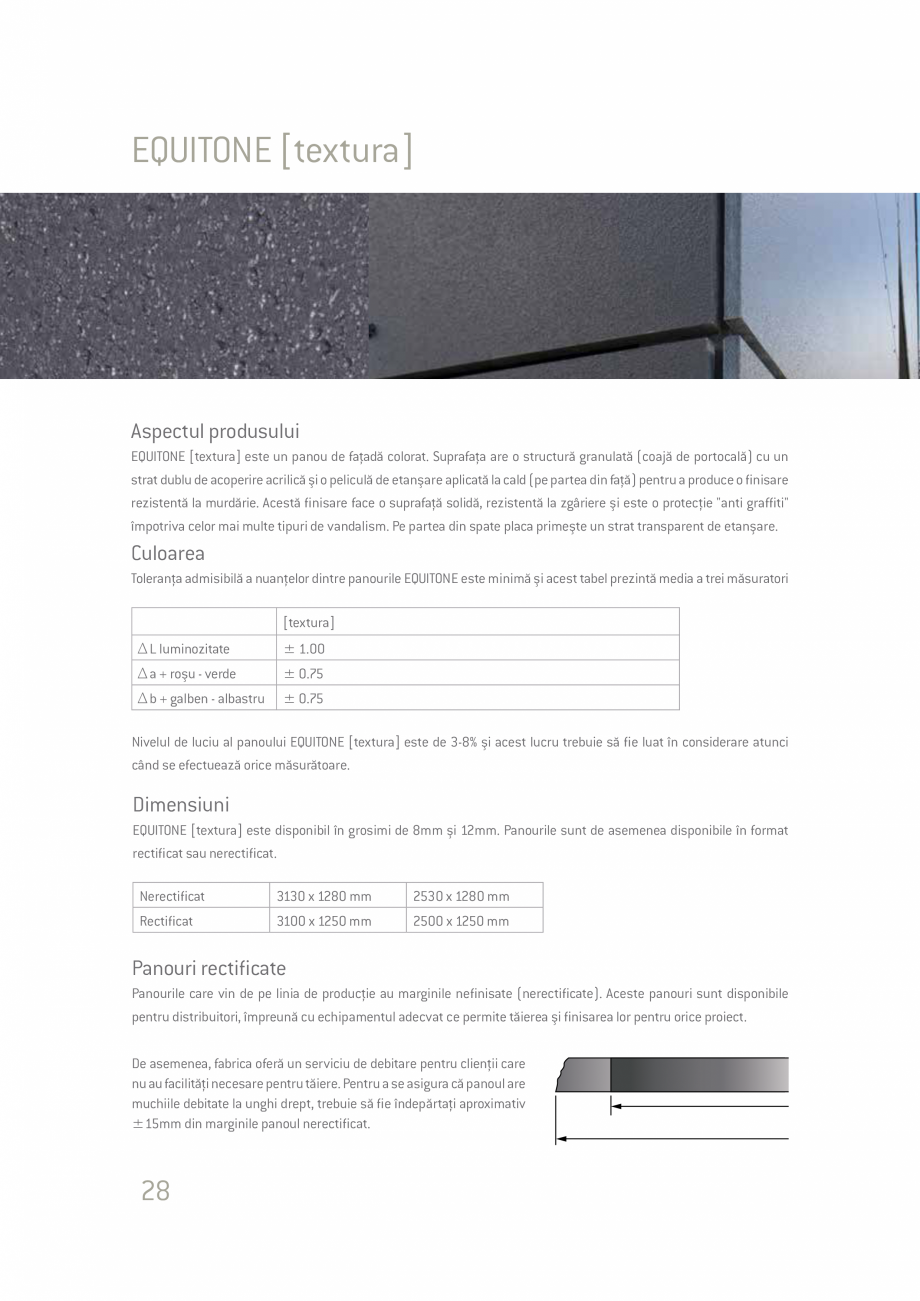

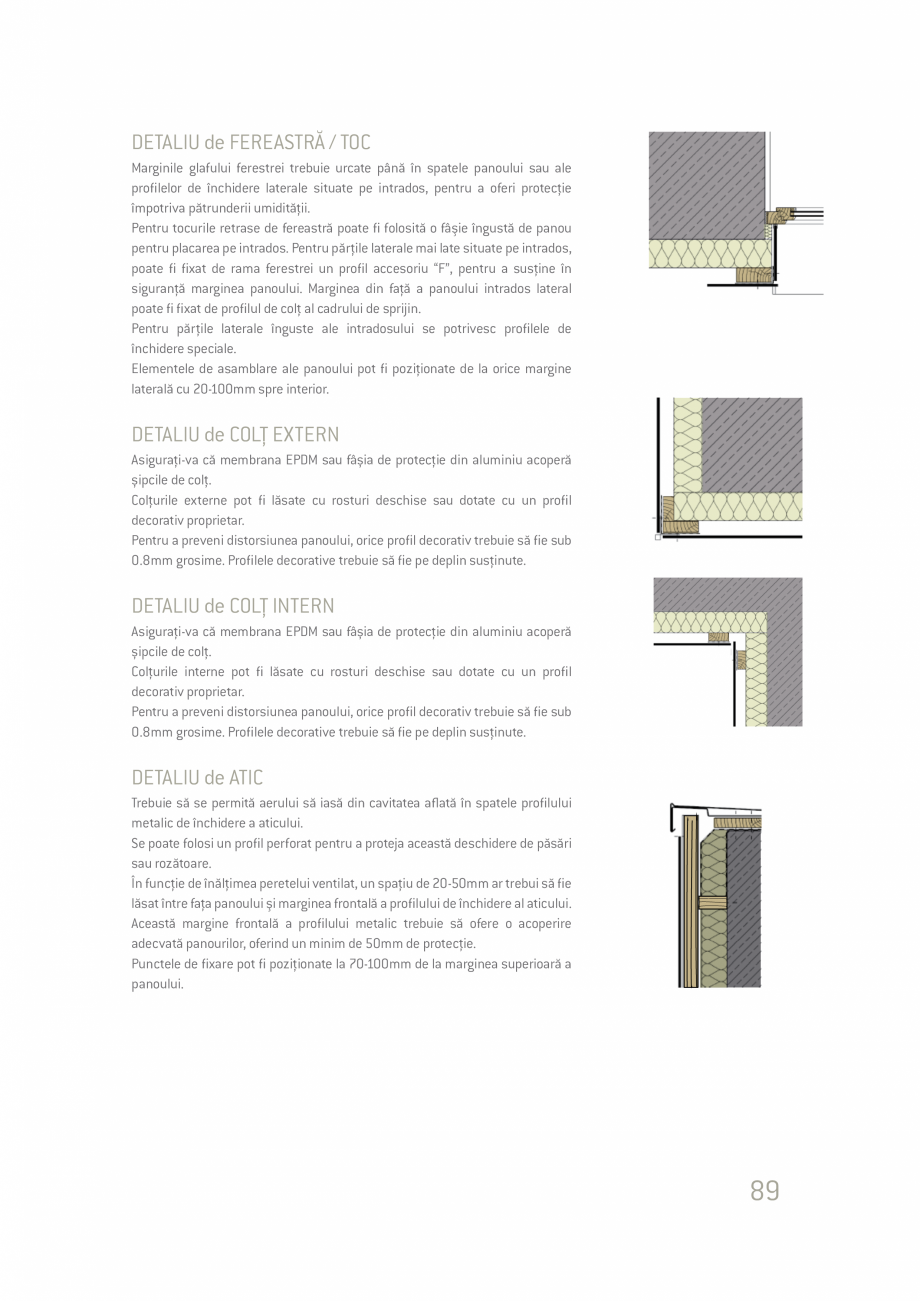

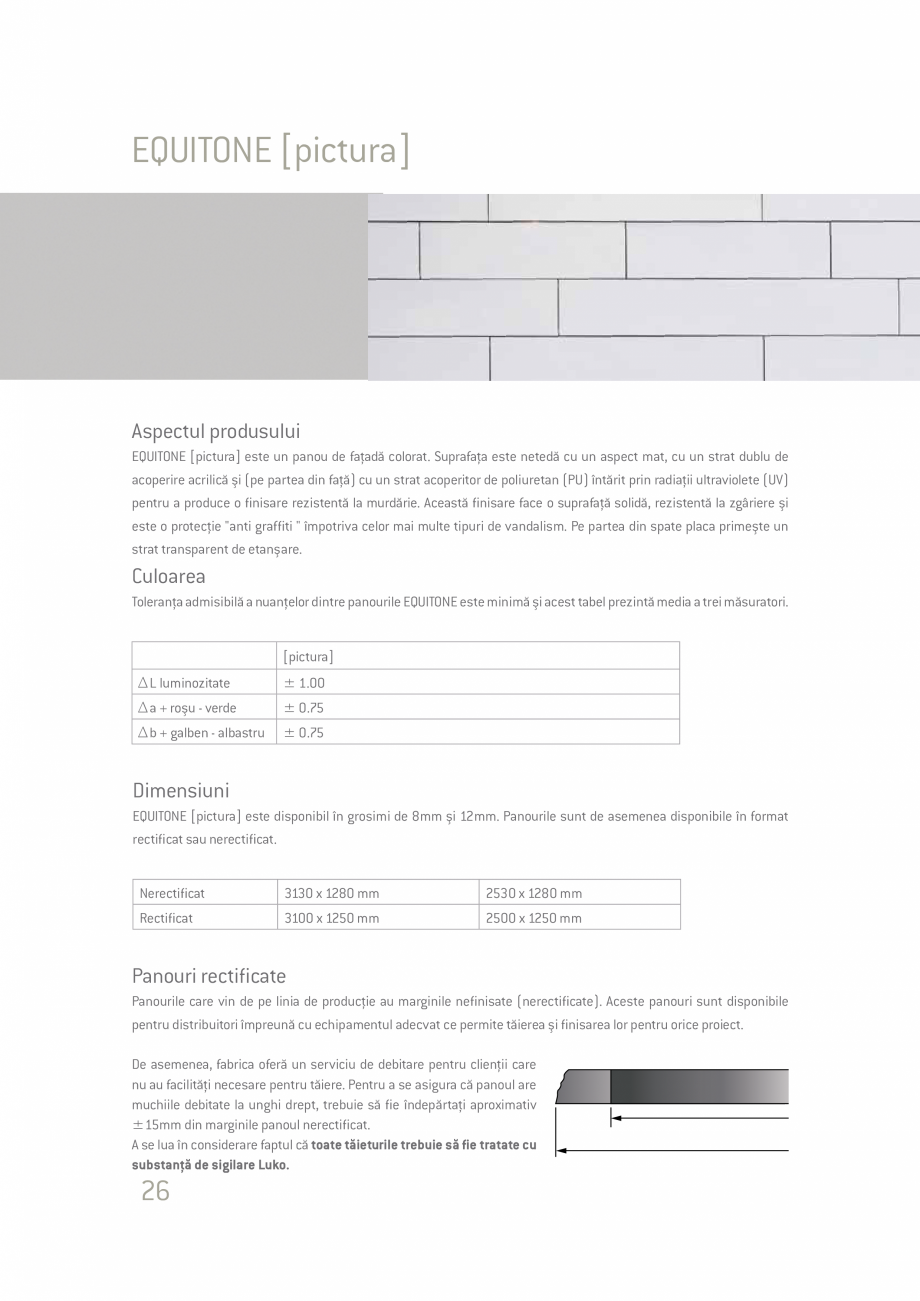

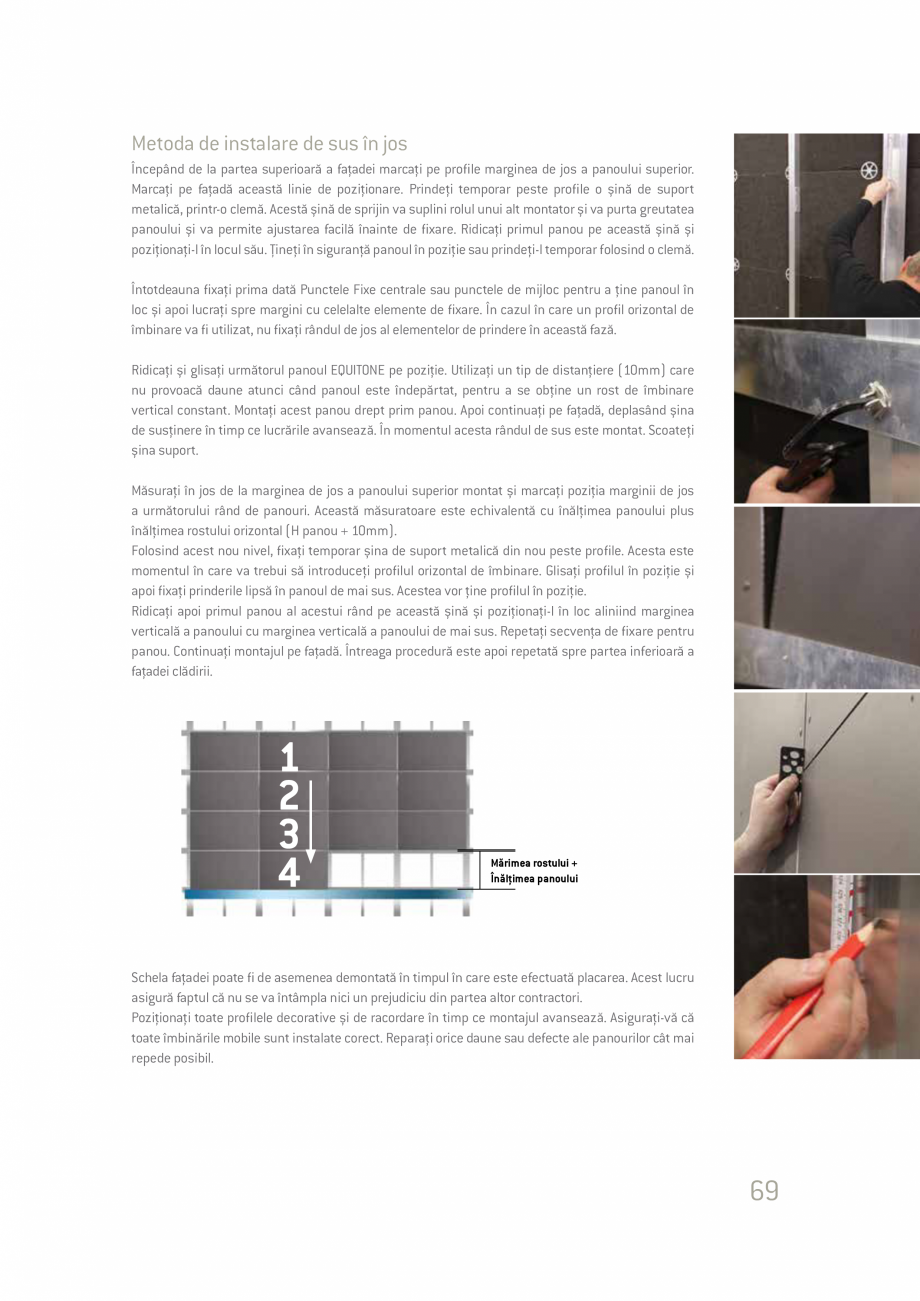

GHID DE PLANIFICARE ȘI INSTALARE www.equitone.com Ediţia 04/2013 “Funcţia principală a unui perete exterior este de a separa interiorul unei clădiri de exteriorul ei, în aşa fel încât mediul ambiant interior să poată fi modificat şi controlat pentru a satisface nevoile ocupanţilor.” Exonerare de răspundere: Informaţia din acest Ghid de Planificare si Instalare este corectă la momentul imprimării. Cu toate acestea, datorită angajamentului nostru în ceea ce priveşte dezvoltarea neîntreruptă a produsului şi a sistemului, ne rezervăm dreptul de a completa sau modifica informaţiile conţinute în acest document, fără o notificare în prealabil. Vă rugăm să contactaţi filiala dumneavoastră locală de vânzări EQUITONE, pentru a avea certitudinea că deţineţi versiunea curentă a documentului. Conţinut: Capitolul 1 INTRODUCERE 5 Capitolul 2 MATERIALELE EQUITONE 15 Capitolul 3 LUCRUL CU MATERIALELE EQUITONE 38 Capitolul 4 INSTALAREA MATERIAL

Pagina 1-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana GHID DE...

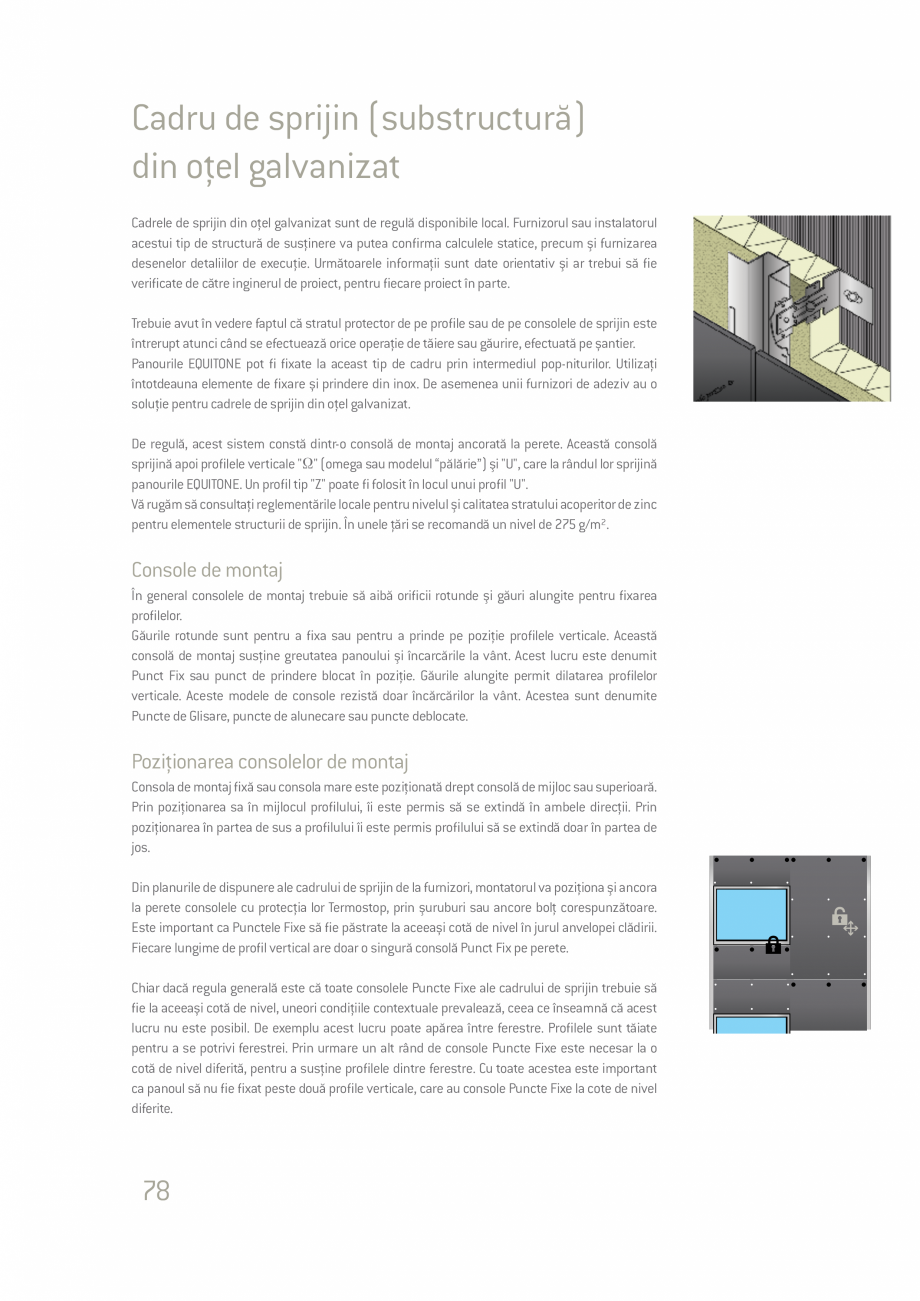

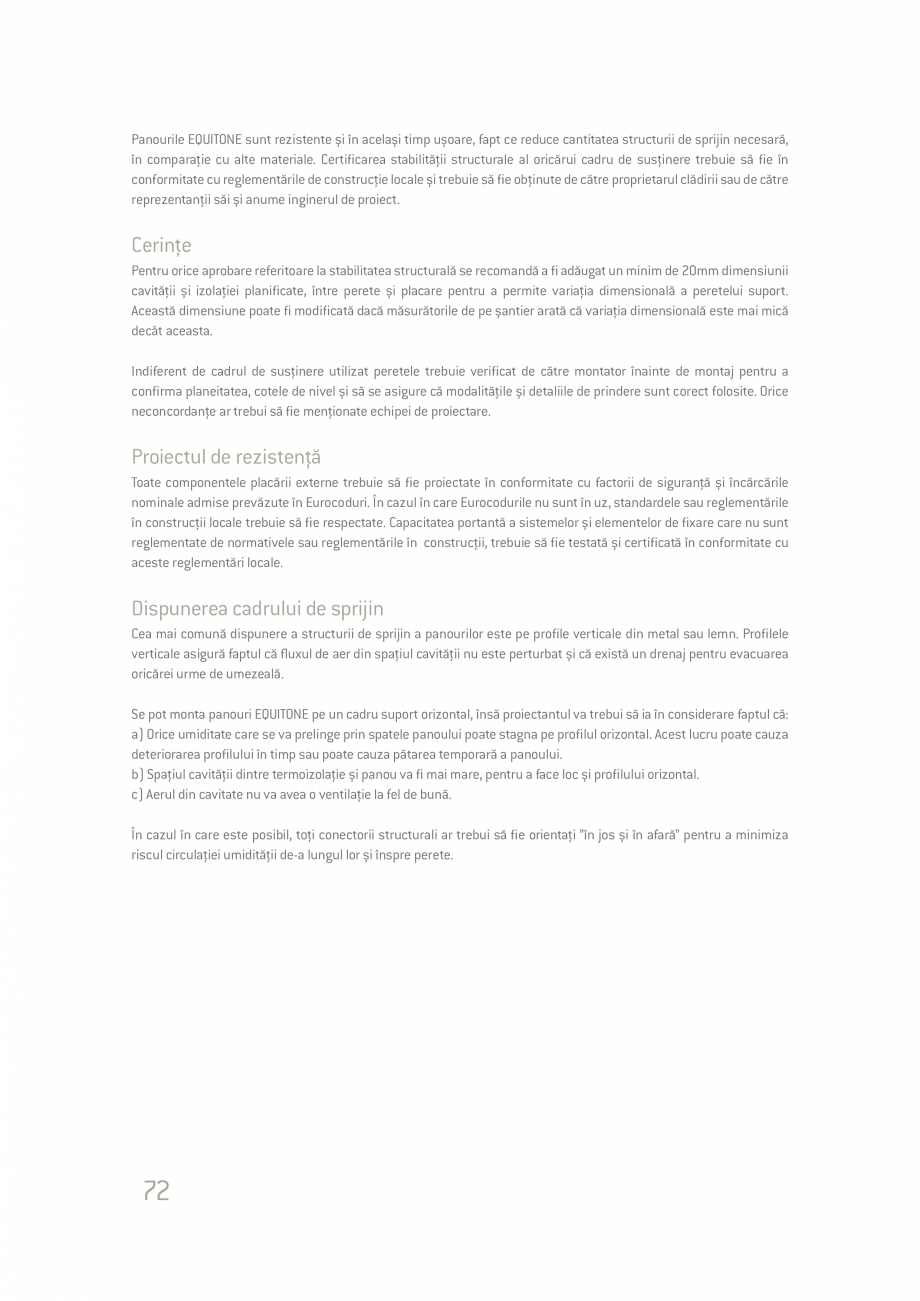

Pagina 2 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ELOR EQUITONE 46 Capitolul 5 SUBSTRUCTURA DE SUSŢINERE 69 Capitolul 6 CONSIDERENTE DE PROIECTARE 89 Capitolul 7 UTILIZĂRI SPECIALE ŞI MENTENANŢĂ 105 3 4 CAPITOLUL 1 INTRODUCERE INTRODUCERE 5 O INTRODUCERE LA ACEST MANUAL Acest Ghid de Planificare şi Instalare a fost scris pentru a ilustra cititorului faptul că proiectarea, detalierea și instalarea gamei de panouri din fibrociment EQUITONE este un proces simplu de urmat, atât timp cât sunt urmate niște reguli simple. Pentru o lectură facilă acest ghid este împărţit într-un număr de capitole distincte. Acestea sunt structurate în primul rând pentru familiarizarea cu materialele, iar apoi este prezentat procesul lor de producţie. În cele din urmă ne vom uita la ce se întâmplă în spatele panourilor și ce trebuie luat în considerare atunci când se proiectează faţadele. Vom termina cu câteva informaţii de bază în ceea ce privește instalările speciale și modul de întreţinere a faţadelo

Pagina 2-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ELOR...

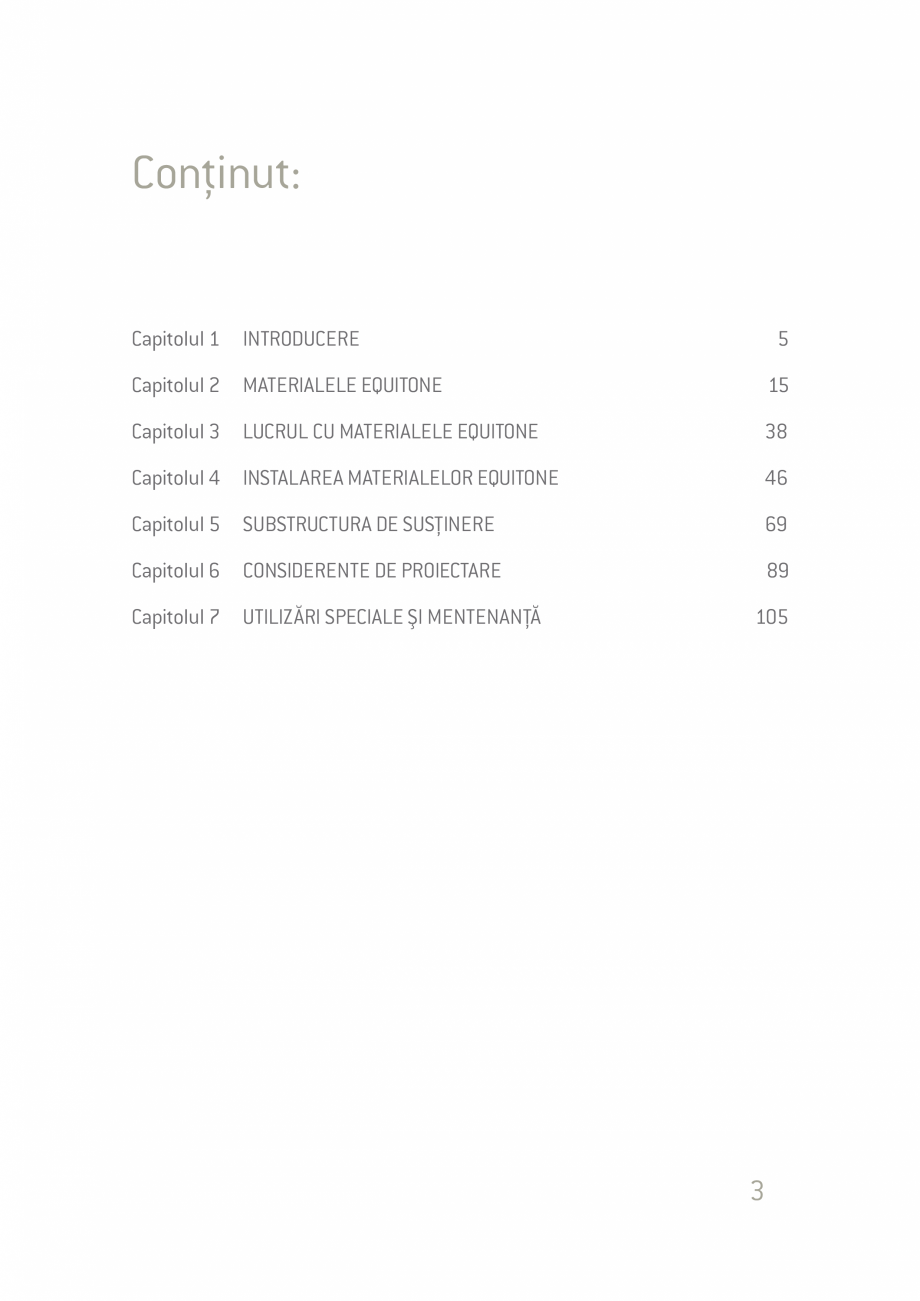

Pagina 3 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

r, astfel încât să asigure aceleași performanţe pentru cât mai mulţi ani fără nici o problemă. Europa este formată din mai multe ţări diferite, unele cu propriile cerinţe și reglementări unice, prin urmare acest ghid nu încearcă să abordeze toate problemele locale, ci scoate în evidenţă ceea ce este necesar a fi luat în considerare, la proiectarea faţadelor. Informaţiile din acest ghid sunt cuprinzătoare, dar nu exhaustive, iar cititorul va afla mai multe informaţii prin intermediul echipelor noastre experimentate tehnic EQUITONE. 6 Glosar de termeni În acest tabel vor fi menţionaţi o serie de termeni folosiţi în legătură cu faţadele ventilate. Glosarul următor ajută în explicarea acestor termeni. Ancoră O componentă de fixare utilizată pentru a fixa structura de sprijin pe peretele suport. Barieră de aer Barierele de aer controlează scurgerea de aer în şi din anvelopa clădirii. Ele se regăsesc sub formă de membrane sau de material

Pagina 3-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana r, astfel...

Pagina 4 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

e mai rigide. Barieră de închidere a cavităţii O barieră care închide cavitatea şi previne mişcarea aerului. Utilizată în proiectarea protecţiei la foc. Barieră de vapori Strat într-o construcţie destinat să împiedice trecerea vaporilor de apă prin perete. De regulă este poziţionat pe partea caldă a izolaţiei, pe faţa interioară a peretelui. Cavitate Spaţiul dintre partea din spate a panoului de faţadă ventilată și faţa peretelui suport. De regulă acest spaţiu conţine termoizolaţia şi structura de sprijin. O porţiune din cavitate, între partea din spate a panoului de faţadă ventilată şi componenta cea mai exterioară a peretelui suport (fie că este termoizolaţia sau protecţia la vânt) trebuie să fie păstrată liberă şi să fie ventilată. Clemă O componentă care ataşează în siguranţă structura de sprijin a faţadei ventilate de structura de bază sau de peretele suport. Consolă de montaj O piesă de metal suport, aflată

Pagina 4-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana e mai...

Pagina 5 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

în consolă faţă de peretele pe care este fixată având lungimile braţelor egale sau inegale. De regulă în formă de “L” Contra-șipcă O şipcă fixată perpendicular pe șipca montată pe panoul suport. De regulă este poziţionată orizontal de-a lungul faţadei pentru a sprijini șipcile verticale. Element de asamblare O componentă care îmbină două sau mai multe componente între ele. Exemple sunt pop-niturile sau șuruburile autofiletante pentru panouri. 7 Faţadă ventilată Un sistem de componente asamblat pe faţa unei clădiri pentru a forma un zid multi-strat, care asigură o barieră pentru vânt şi ploaie satisfăcând şi alte cerinţe. Elementele principale sunt: panoul ventilat, termoizolaţia cavităţii şi peretele suport. Fibrociment autoclavizat Rezultatul unui proces de maturizare a fibrocimentului prin introducerea aburilor sub presiune. Fibrociment uscat natural Rezultatul unui proces de uscare a fibrocimentului prin mijloace naturale

Pagina 5-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana în...

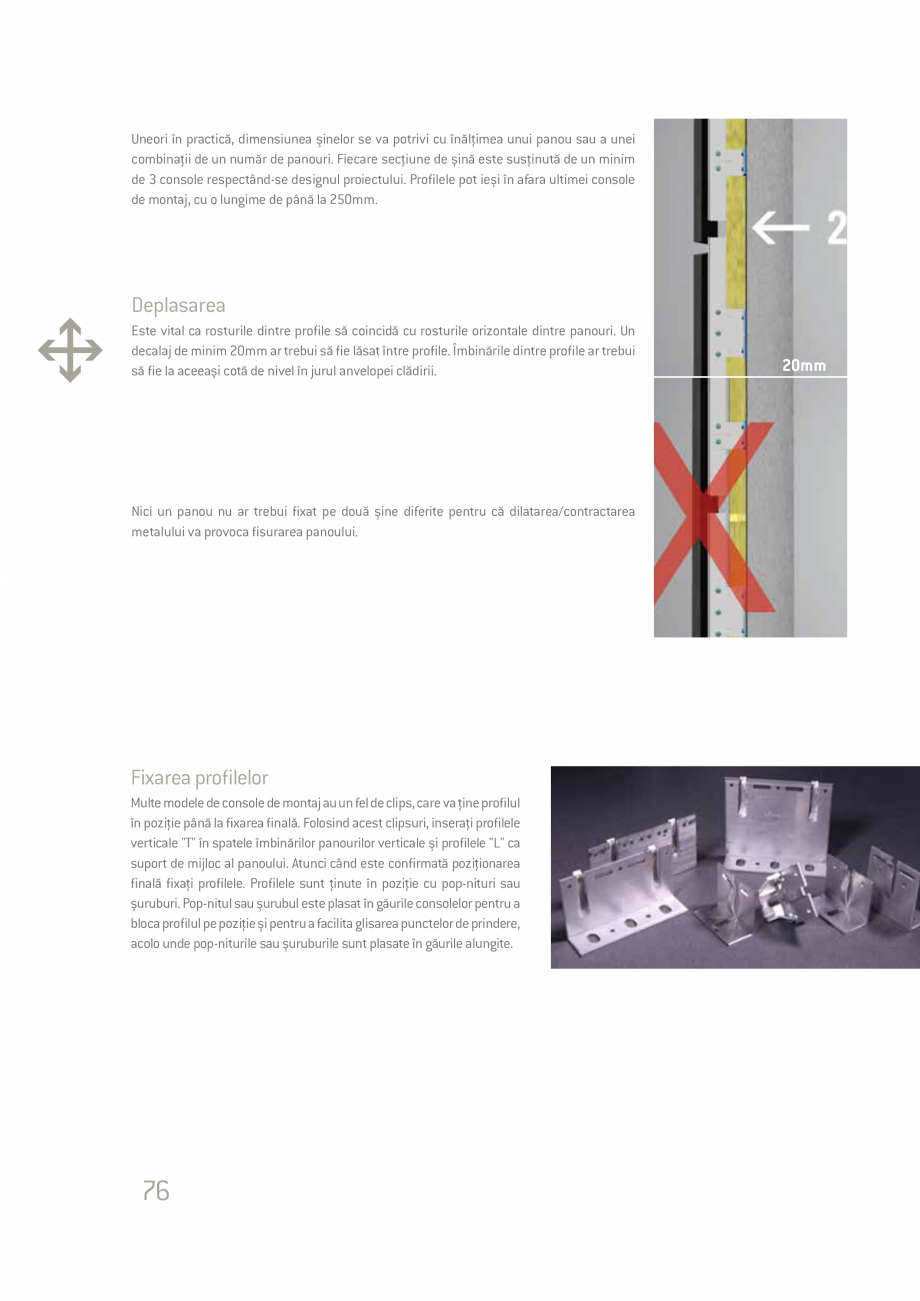

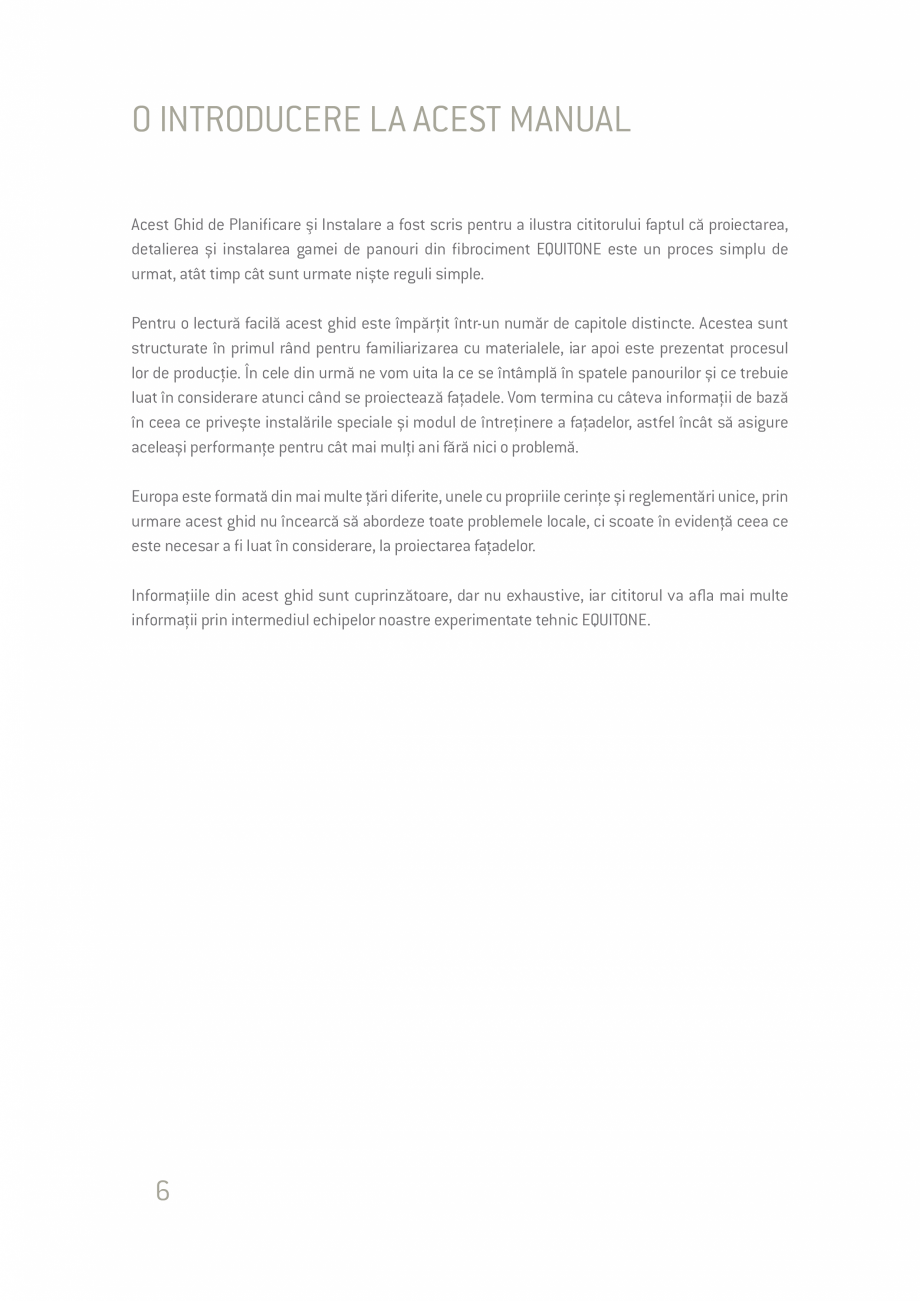

Pagina 6 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

. Membrană de difuzie Un strat component în lucrările de construcţii care permite trecerea aerului și a vaporilor de apă însă împiedică trecerea apei sub formă lichidă. Nu reprezintă o cerinţă a sistemului de faţade ventilate, însă unele normative locale impun utilizarea acestora. Perete Un perete care cuprinde toate elementele anvelopei clădirii, de la stratul exterior care de obicei este panoul din fibrociment, până la stratul interior care de obicei este tencuiala sau finisajul uscat. Perete suport O structură nouă sau existentă care poate fi un perete solid de zidărie sau beton sau de cărămidă din argila sau bolţari de beton ori o structură ușoară din lemn sau din metal. Profil de colţ Un profil metalic utilizat pentru a sprijini panourile la colţurile interne sau externe. Poate fi structural sau nestructural. Profil L O șină metalică în formă de "L" utilizată pentru a sprijini panourile, de regulă situată în spatele zonei de mij

Pagina 6-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana .
...

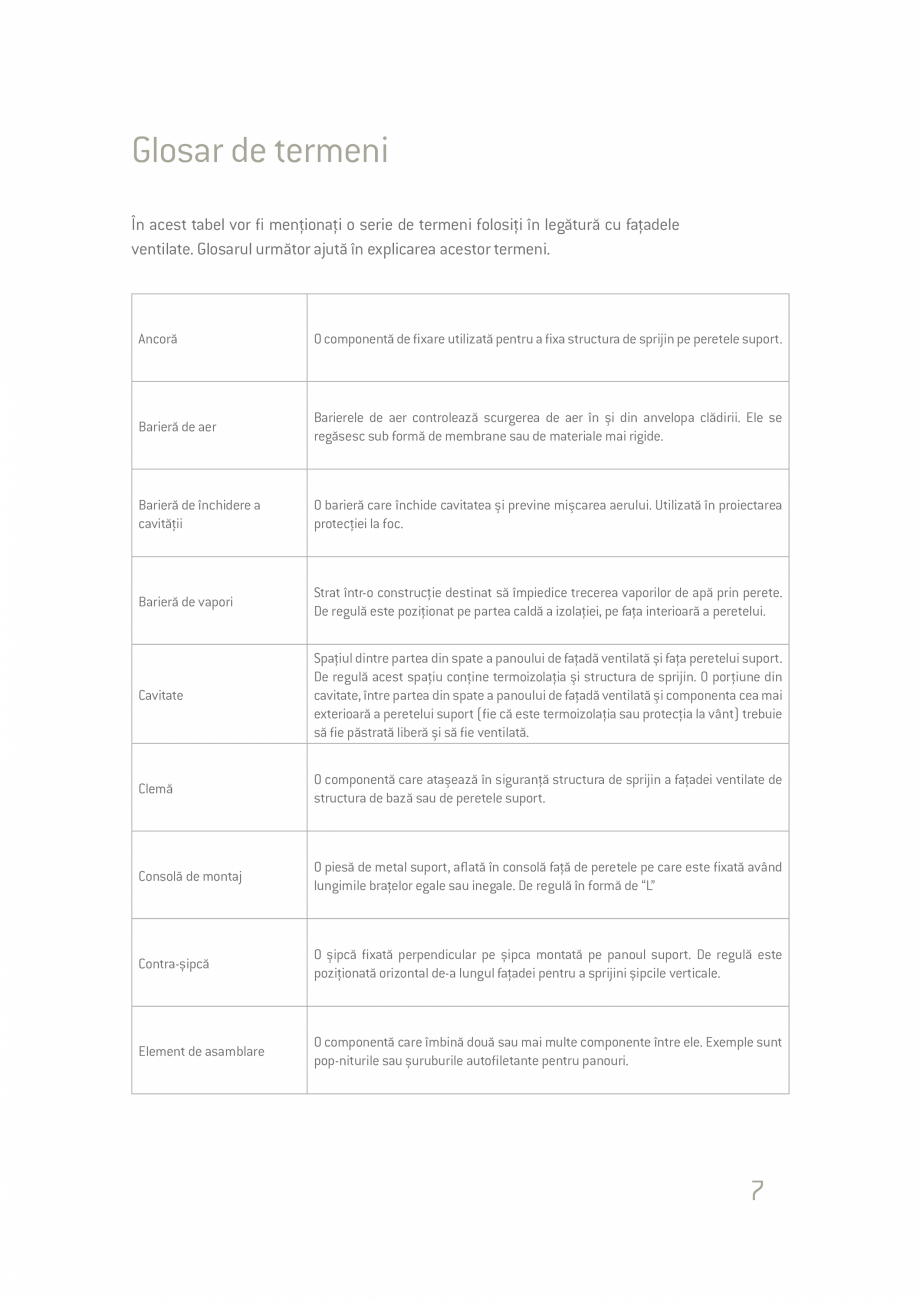

Pagina 7 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

loc a panoului. Profil omega O șină metalică în formă de “Ω” utilizată pentru a sprijini panourile. Cunoscut de asemenea sub denumirea de profil pălărie. Profil perforat O fâşie metalică plată sau unghiulară, perforată de găuri și folosită la deschideri pentru prevenirea intrării păsărilor, rozătoarelor şi insectelor în spaţiul cavităţii, permiţând în acelaşi timp intrarea şi ieşirea aerului. 8 Profil T Un profil metalic în formă de "T" utilizat pentru a sprijini panourile, situat de regulă în spatele îmbinării verticale. Profil U Un profil metalic în formă de "U" utilizat pentru a sprijini panourile, situat de regulă în spatele zonei de mijloc a panoului. Profil vertical Un montant ce se desfășoară pe verticală de care se ataşează panoul. Protecţie anti-vânt Un panou folosit la partea exterioară a unei construcţii ușoare pentru a oferi o barieră de rezistenţă la intemperii. De asemenea, rezistenţa şi protec�

Pagina 7-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana loc a...

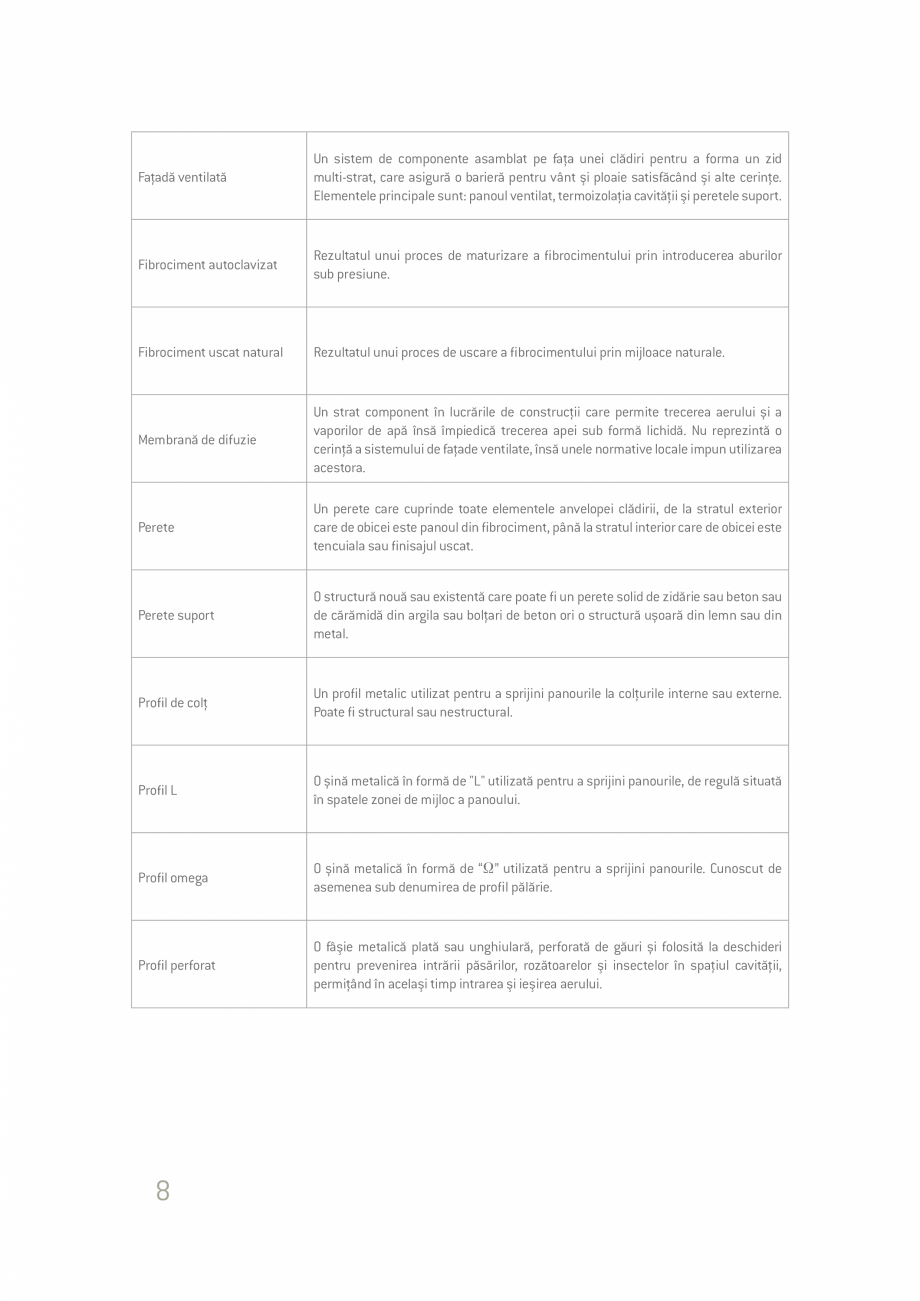

Pagina 8 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

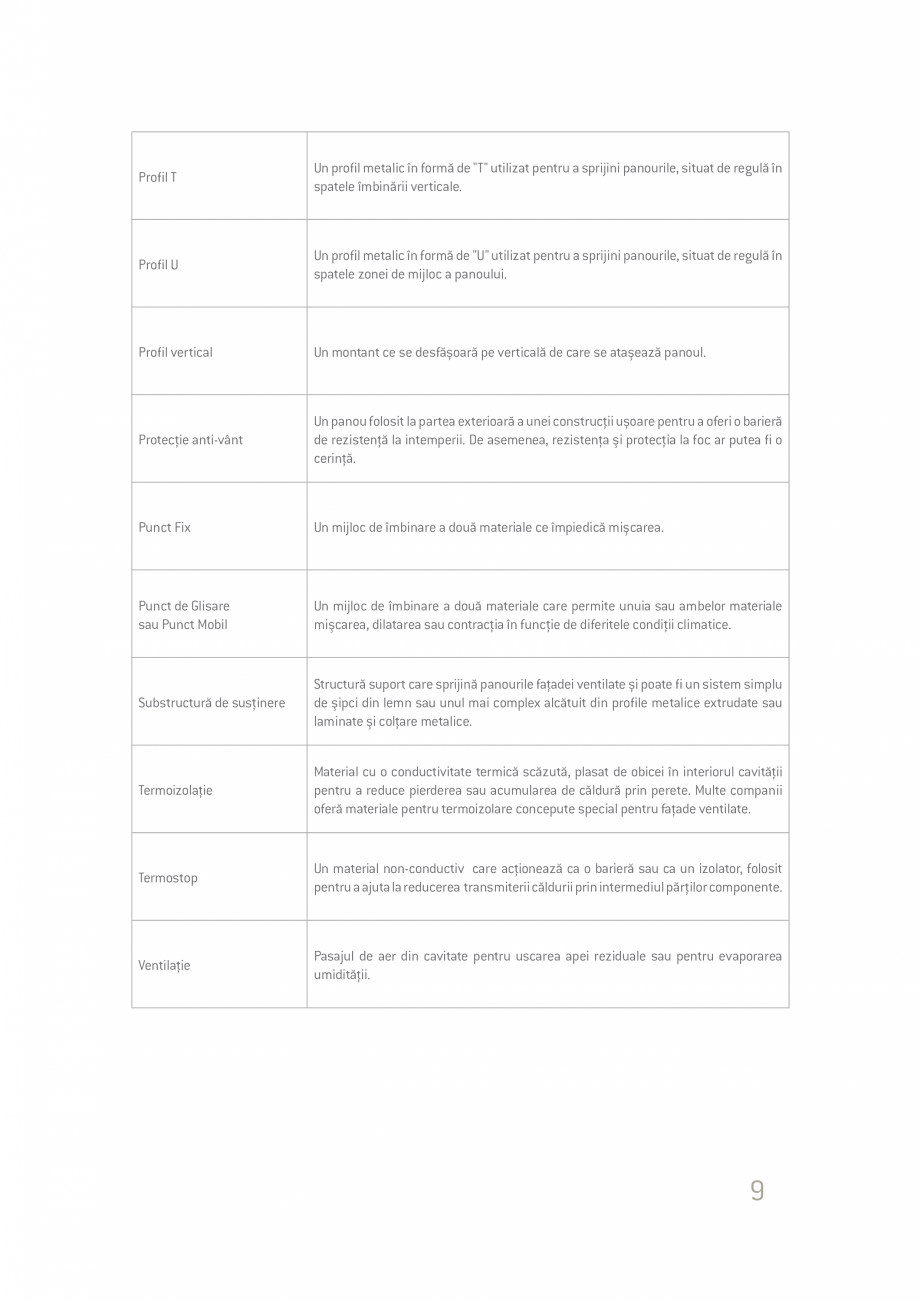

�ia la foc ar putea fi o cerinţă. Punct Fix Un mijloc de îmbinare a două materiale ce împiedică mişcarea. Punct de Glisare sau Punct Mobil Un mijloc de îmbinare a două materiale care permite unuia sau ambelor materiale mişcarea, dilatarea sau contracţia în funcţie de diferitele condiţii climatice. Substructură de susţinere Structură suport care sprijină panourile faţadei ventilate și poate fi un sistem simplu de şipci din lemn sau unul mai complex alcătuit din profile metalice extrudate sau laminate şi colţare metalice. Termoizolaţie Material cu o conductivitate termică scăzută, plasat de obicei în interiorul cavităţii pentru a reduce pierderea sau acumularea de căldură prin perete. Multe companii oferă materiale pentru termoizolare concepute special pentru faţade ventilate. Termostop Un material non-conductiv care acţionează ca o barieră sau ca un izolator, folosit pentru a ajuta la reducerea transmiterii căldurii prin intermediul păr�

Pagina 8-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana �ia la...

Pagina 9 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

�ilor componente. Ventilaţie Pasajul de aer din cavitate pentru uscarea apei reziduale sau pentru evaporarea umidităţii. 9 Faţade Ventilate Expresia faţadă ventilată este mai frecvent utilizată în Europa continentală, în timp ce panou anti-ploaie este o expresie mai populară în ţările vorbitoare de limba engleză, precum Marea Britanie, Canada şi SUA. Pentru acest manual vom folosi expresia faţadă ventilată pentru denumirea sistemul complet și expresia panou anti-ploaie pentru a denumi panoul extern. Caracteristicele principale ale unei faţade ventilate sunt: un strat exterior de panouri - protecţia la ploaie; un spaţiu de aer sau cavitate; un perete suport termoizolat care controlează scurgerea de aer. Panoul anti-ploaie este o protecţie a peretelui suport împotriva ploii directe. Cu toate acestea, în funcţie de natura rosturilor dintre panouri pot apărea unele infiltraţii ale apei. Spaţiul de aer şi peretele suport etanş lucrează pentru a limit

Pagina 9-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana �ilor...

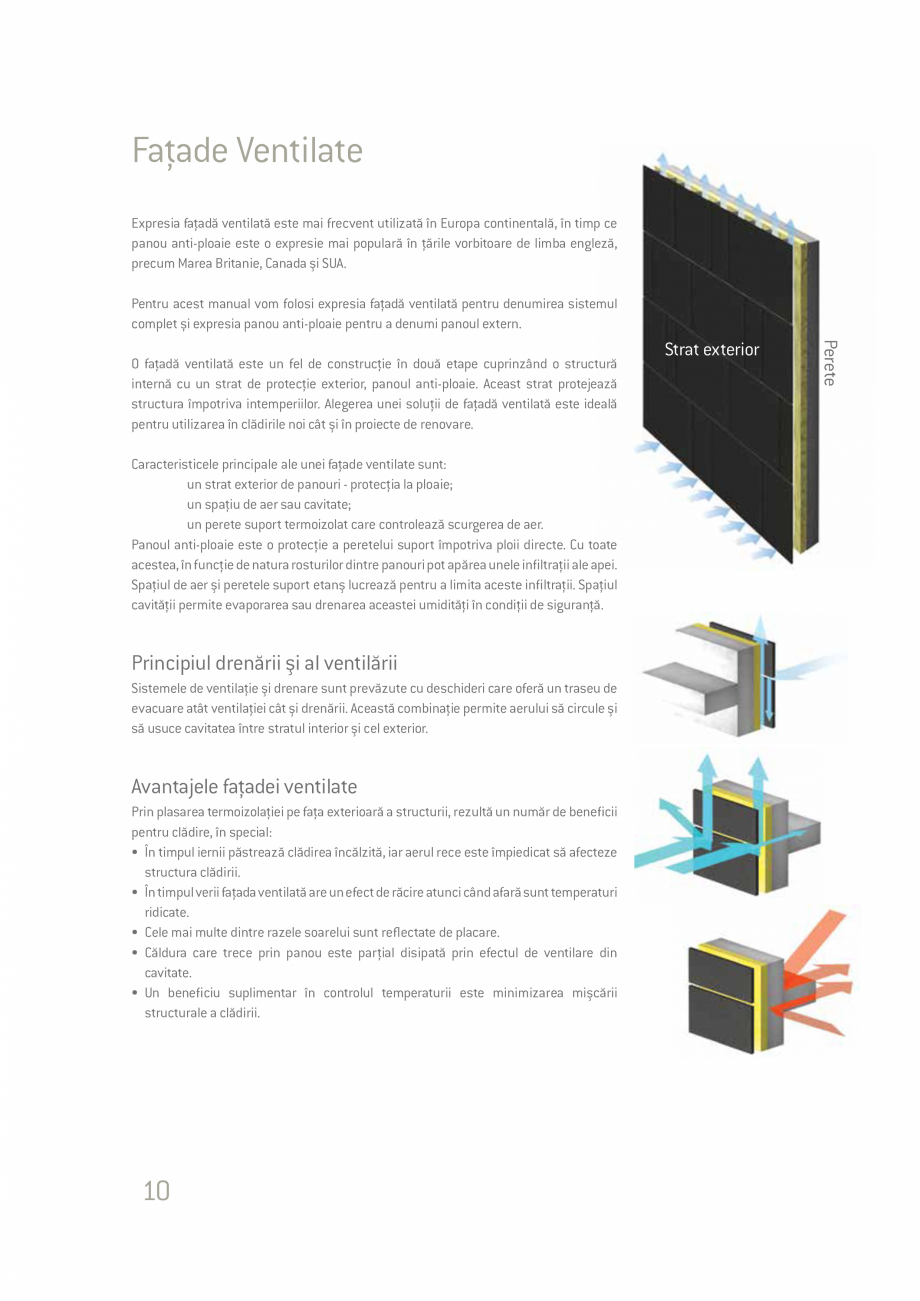

Pagina 10 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

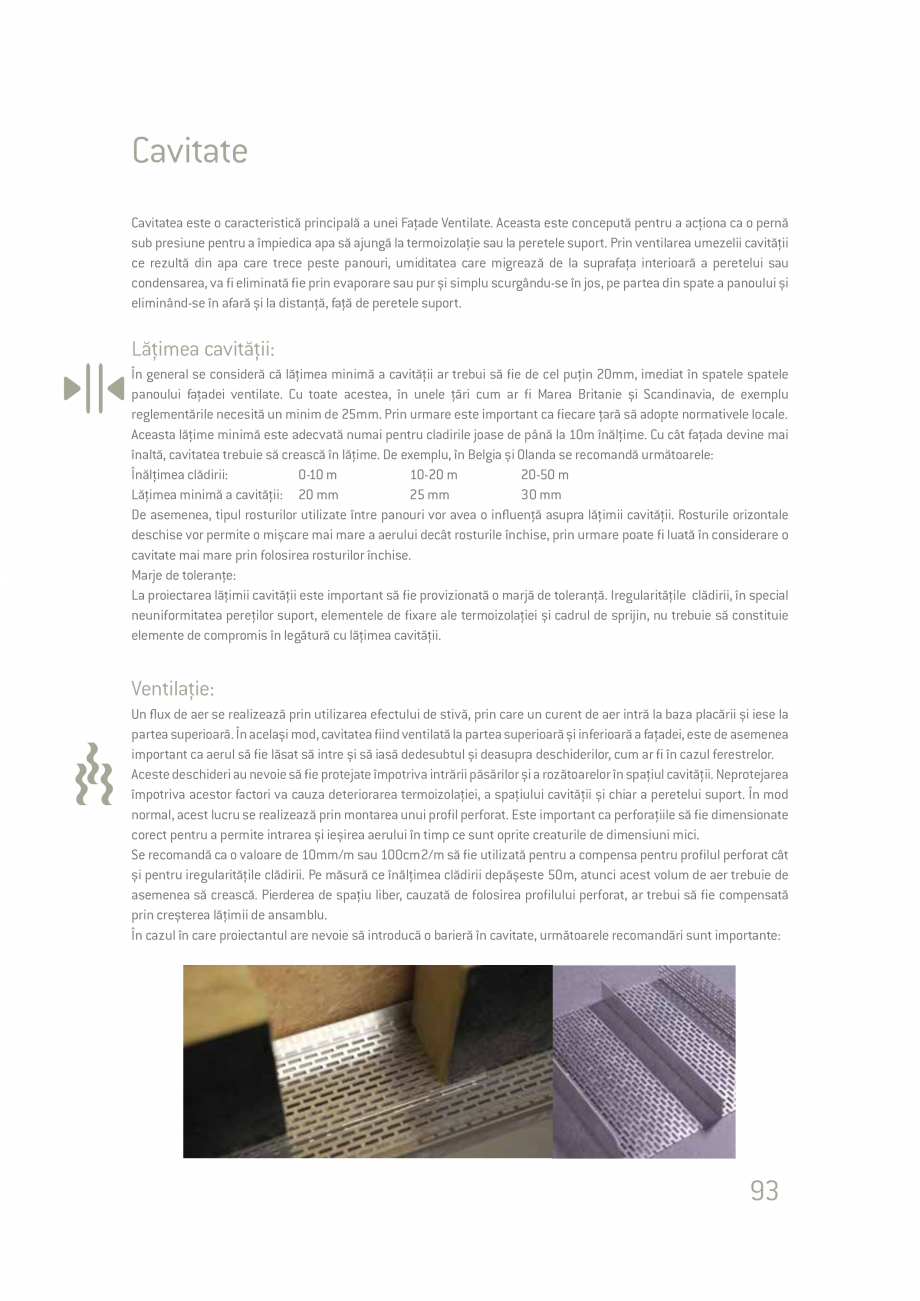

a aceste infiltraţii. Spaţiul cavităţii permite evaporarea sau drenarea aceastei umidităţi în condiţii de siguranţă. Principiul drenării şi al ventilării Sistemele de ventilaţie şi drenare sunt prevăzute cu deschideri care oferă un traseu de evacuare atât ventilaţiei cât şi drenării. Această combinaţie permite aerului să circule şi să usuce cavitatea între stratul interior şi cel exterior. Avantajele faţadei ventilate Prin plasarea termoizolaţiei pe faţa exterioară a structurii, rezultă un număr de beneficii pentru clădire, în special: • În timpul iernii păstrează clădirea încălzită, iar aerul rece este împiedicat să afecteze structura clădirii. • În timpul verii faţada ventilată are un efect de răcire atunci când afară sunt temperaturi ridicate. • Cele mai multe dintre razele soarelui sunt reflectate de placare. • Căldura care trece prin panou este parţial disipată prin efectul de ventilare din cavitate. • Un benefici

Pagina 10-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana a aceste ...

Pagina 11 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

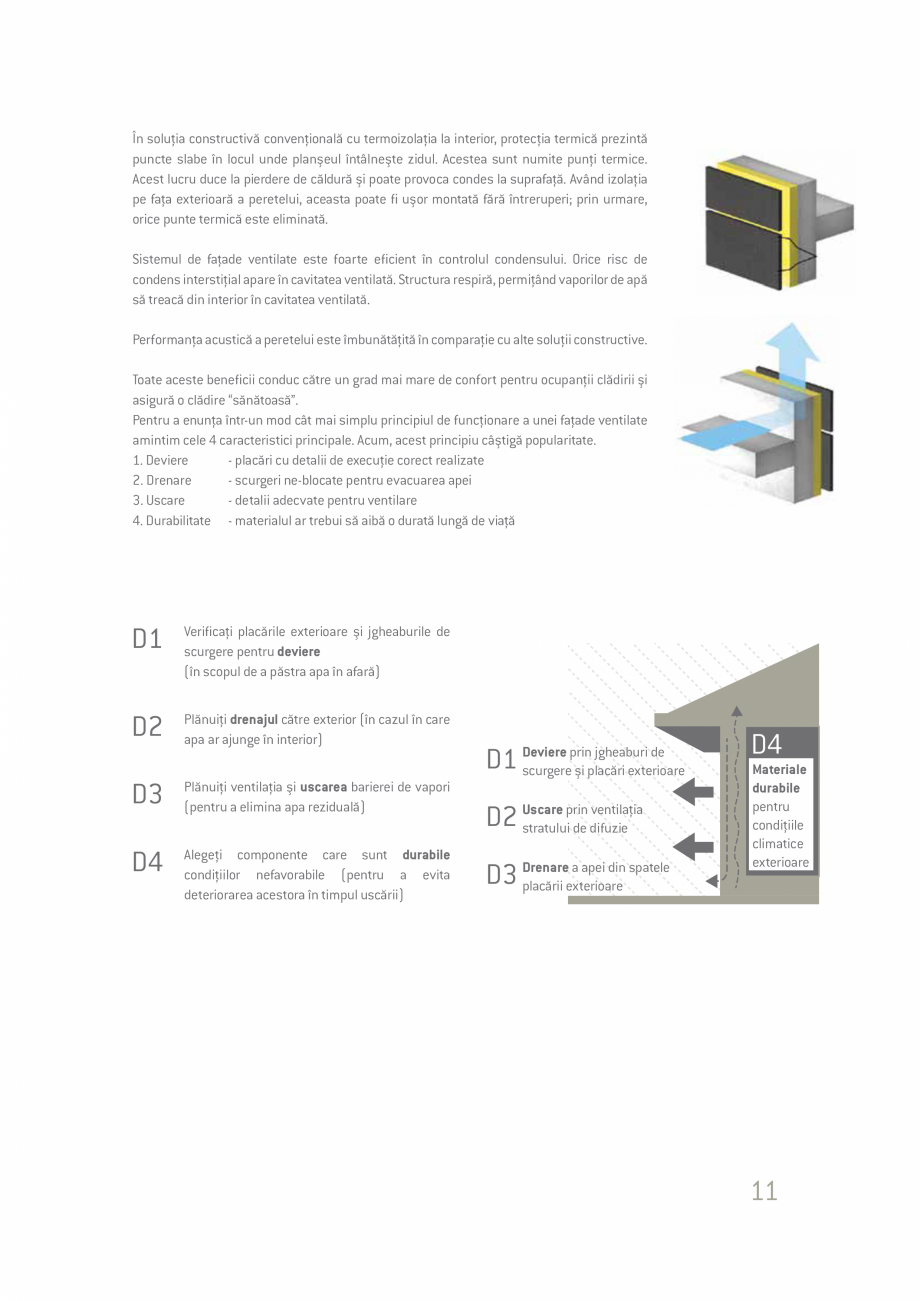

u suplimentar în controlul temperaturii este minimizarea mişcării structurale a clădirii. 10 Strat exterior Perete O faţadă ventilată este un fel de construcţie în două etape cuprinzând o structură internă cu un strat de protecţie exterior, panoul anti-ploaie. Aceast strat protejează structura împotriva intemperiilor. Alegerea unei soluţii de faţadă ventilată este ideală pentru utilizarea în clădirile noi cât şi în proiecte de renovare. În soluţia constructivă convenţională cu termoizolaţia la interior, protecţia termică prezintă puncte slabe în locul unde planşeul întâlneşte zidul. Acestea sunt numite punţi termice. Acest lucru duce la pierdere de căldură şi poate provoca condes la suprafaţă. Având izolaţia pe faţa exterioară a peretelui, aceasta poate fi uşor montată fără întreruperi; prin urmare, orice punte termică este eliminată. Sistemul de faţade ventilate este foarte eficient în controlul condensului. Orice risc d

Pagina 11-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana u...

Pagina 12 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

e condens interstiţial apare în cavitatea ventilată. Structura respiră, permiţând vaporilor de apă să treacă din interior în cavitatea ventilată. Performanţa acustică a peretelui este îmbunătăţită în comparaţie cu alte soluţii constructive. Toate aceste beneficii conduc către un grad mai mare de confort pentru ocupanţii clădirii şi asigură o clădire “sănătoasă”. Pentru a enunţa într-un mod cât mai simplu principiul de funcţionare a unei faţade ventilate amintim cele 4 caracteristici principale. Acum, acest principiu câştigă popularitate. 1. Deviere - placări cu detalii de execuţie corect realizate 2. Drenare - scurgeri ne-blocate pentru evacuarea apei 3. Uscare - detalii adecvate pentru ventilare 4. Durabilitate - materialul ar trebui să aibă o durată lungă de viaţă D1 Verificaţi placările exterioare şi jgheaburile de scurgere pentru deviere (în scopul de a păstra apa în afară) D2 Plănuiţi drenajul către exterior (în cazu

Pagina 12-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana e

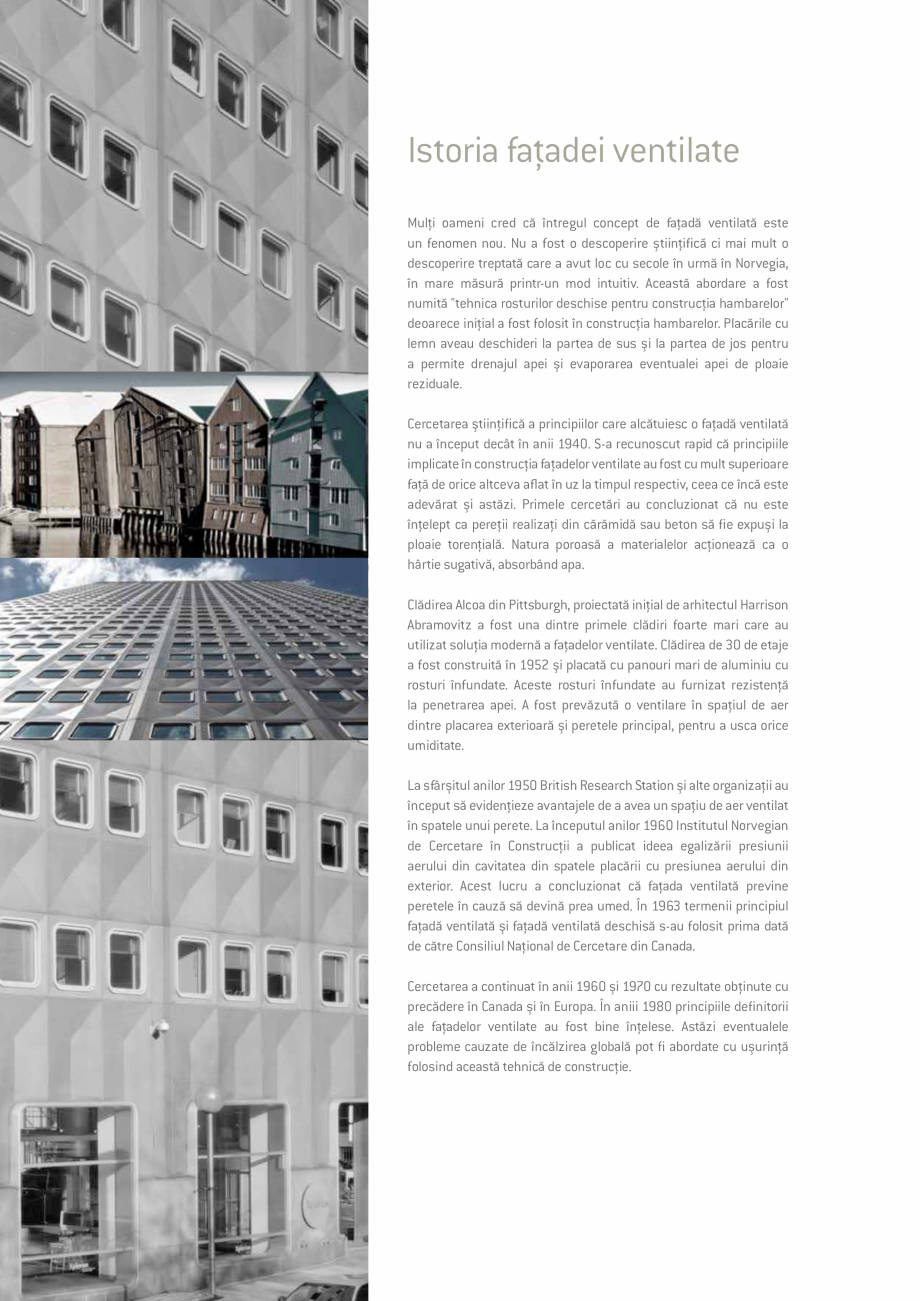

condens...

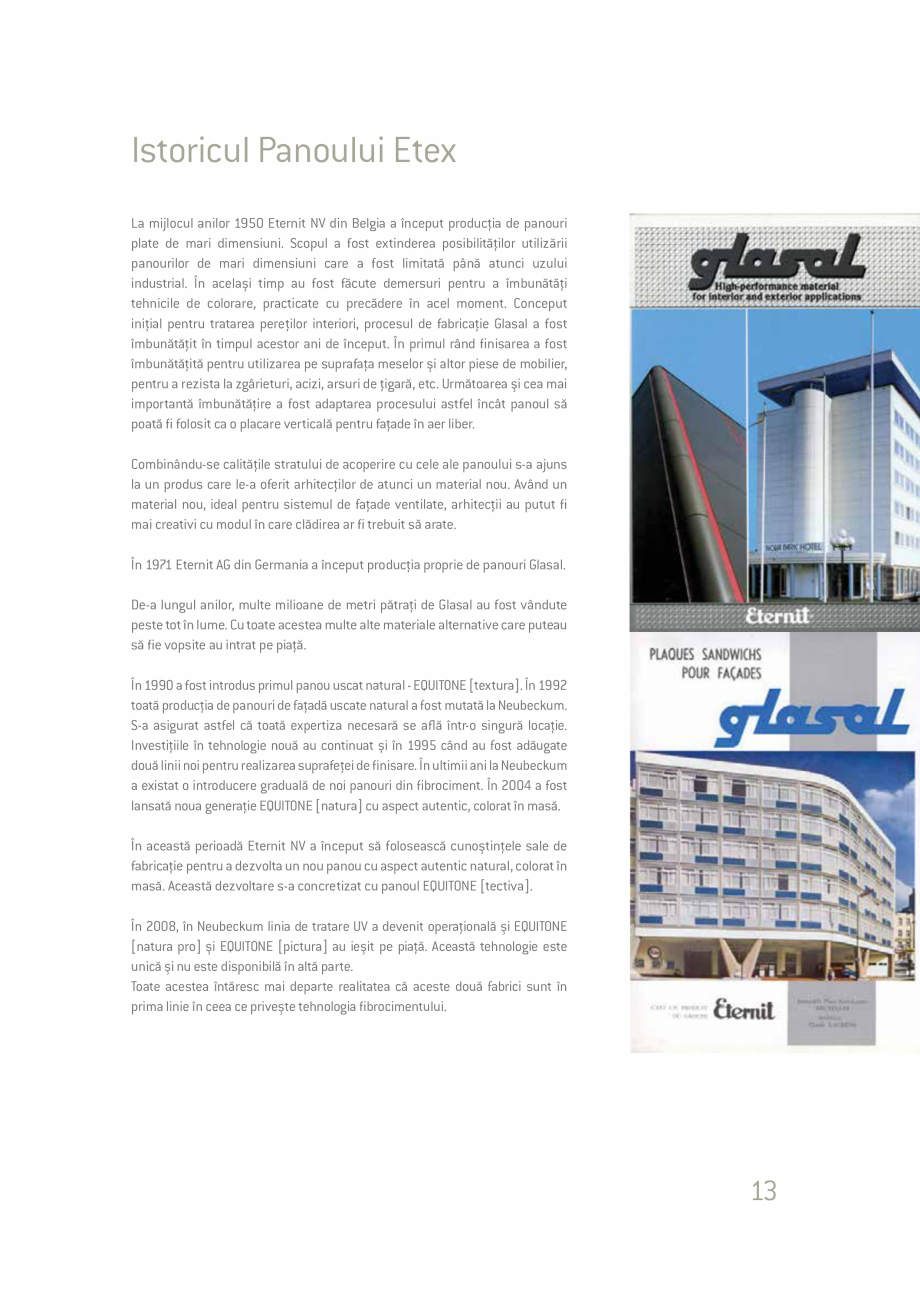

Pagina 13 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

l în care apa ar ajunge în interior) D3 Plănuiţi ventilaţia şi uscarea barierei de vapori (pentru a elimina apa reziduală) D4 Alegeţi componente care sunt durabile condiţiilor nefavorabile (pentru a evita deteriorarea acestora în timpul uscării) prin jgheaburi de D1 Deviere scurgere şi placări exterioare prin ventilaţia D2 Uscare stratului de difuzie a apei din spatele D3 Drenare placării exterioare D4 Materiale durabile pentru condiţiile climatice exterioare 11 Istoria faţadei ventilate Mulţi oameni cred că întregul concept de faţadă ventilată este un fenomen nou. Nu a fost o descoperire ştiinţifică ci mai mult o descoperire treptată care a avut loc cu secole în urmă în Norvegia, în mare măsură printr-un mod intuitiv. Această abordare a fost numită "tehnica rosturilor deschise pentru construcţia hambarelor" deoarece iniţial a fost folosit în construcţia hambarelor. Placările cu lemn aveau deschideri la partea de sus şi la partea de jo

Pagina 13-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana l în...

Pagina 14 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

s pentru a permite drenajul apei şi evaporarea eventualei apei de ploaie reziduale. Cercetarea ştiinţifică a principiilor care alcătuiesc o faţadă ventilată nu a început decât în anii 1940. S-a recunoscut rapid că principiile implicate în construcţia faţadelor ventilate au fost cu mult superioare faţă de orice altceva aflat în uz la timpul respectiv, ceea ce încă este adevărat şi astăzi. Primele cercetări au concluzionat că nu este înţelept ca pereţii realizaţi din cărămidă sau beton să fie expuşi la ploaie torenţială. Natura poroasă a materialelor acţionează ca o hârtie sugativă, absorbând apa. Clădirea Alcoa din Pittsburgh, proiectată iniţial de arhitectul Harrison Abramovitz a fost una dintre primele clădiri foarte mari care au utilizat soluţia modernă a faţadelor ventilate. Clădirea de 30 de etaje a fost construită în 1952 şi placată cu panouri mari de aluminiu cu rosturi înfundate. Aceste rosturi înfundate au furnizat reziste

Pagina 14-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana s pentru
...

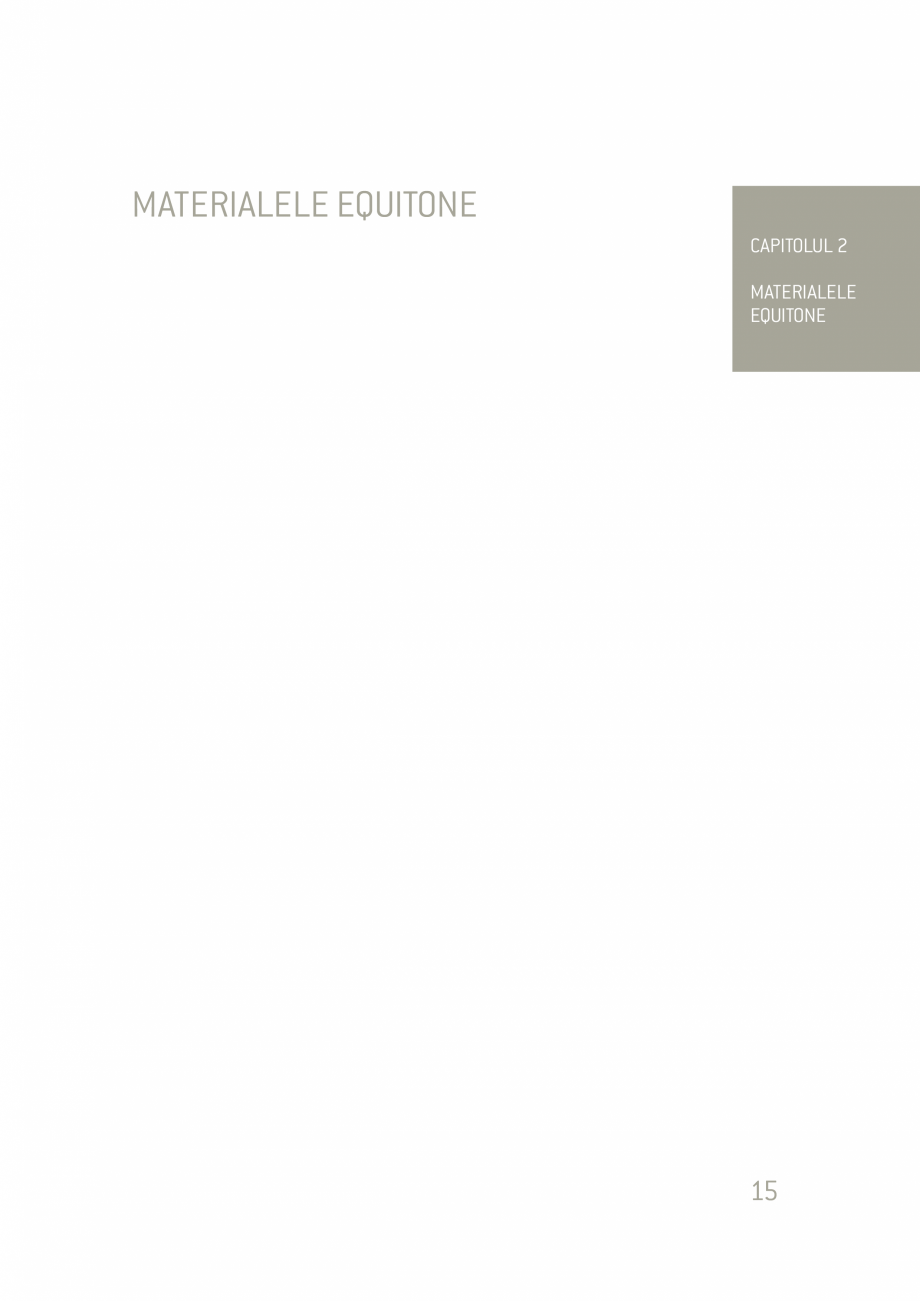

Pagina 15 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

nţă la penetrarea apei. A fost prevăzută o ventilare în spaţiul de aer dintre placarea exterioară şi peretele principal, pentru a usca orice umiditate. La sfârşitul anilor 1950 British Research Station şi alte organizaţii au început să evidenţieze avantajele de a avea un spaţiu de aer ventilat în spatele unui perete. La începutul anilor 1960 Institutul Norvegian de Cercetare în Construcţii a publicat ideea egalizării presiunii aerului din cavitatea din spatele placării cu presiunea aerului din exterior. Acest lucru a concluzionat că faţada ventilată previne peretele în cauză să devină prea umed. În 1963 termenii principiul faţadă ventilată şi faţadă ventilată deschisă s-au folosit prima dată de către Consiliul Naţional de Cercetare din Canada. Cercetarea a continuat în anii 1960 şi 1970 cu rezultate obţinute cu precădere în Canada şi în Europa. În aniii 1980 principiile definitorii ale faţadelor ventilate au fost bine înţelese. Astăz

Pagina 15-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana nţă
la ...

Pagina 16 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

i eventualele probleme cauzate de încălzirea globală pot fi abordate cu uşurinţă folosind această tehnică de construcţie. 12 Istoricul Panoului Etex La mijlocul anilor 1950 Eternit NV din Belgia a început producţia de panouri plate de mari dimensiuni. Scopul a fost extinderea posibilităţilor utilizării panourilor de mari dimensiuni care a fost limitată până atunci uzului industrial. În acelaşi timp au fost făcute demersuri pentru a îmbunătăţi tehnicile de colorare, practicate cu precădere în acel moment. Conceput iniţial pentru tratarea pereţilor interiori, procesul de fabricaţie Glasal a fost îmbunătăţit în timpul acestor ani de început. În primul rând finisarea a fost îmbunătăţită pentru utilizarea pe suprafaţa meselor şi altor piese de mobilier, pentru a rezista la zgârieturi, acizi, arsuri de ţigară, etc. Următoarea şi cea mai importantă îmbunătăţire a fost adaptarea procesului astfel încât panoul să poată fi folosit ca o

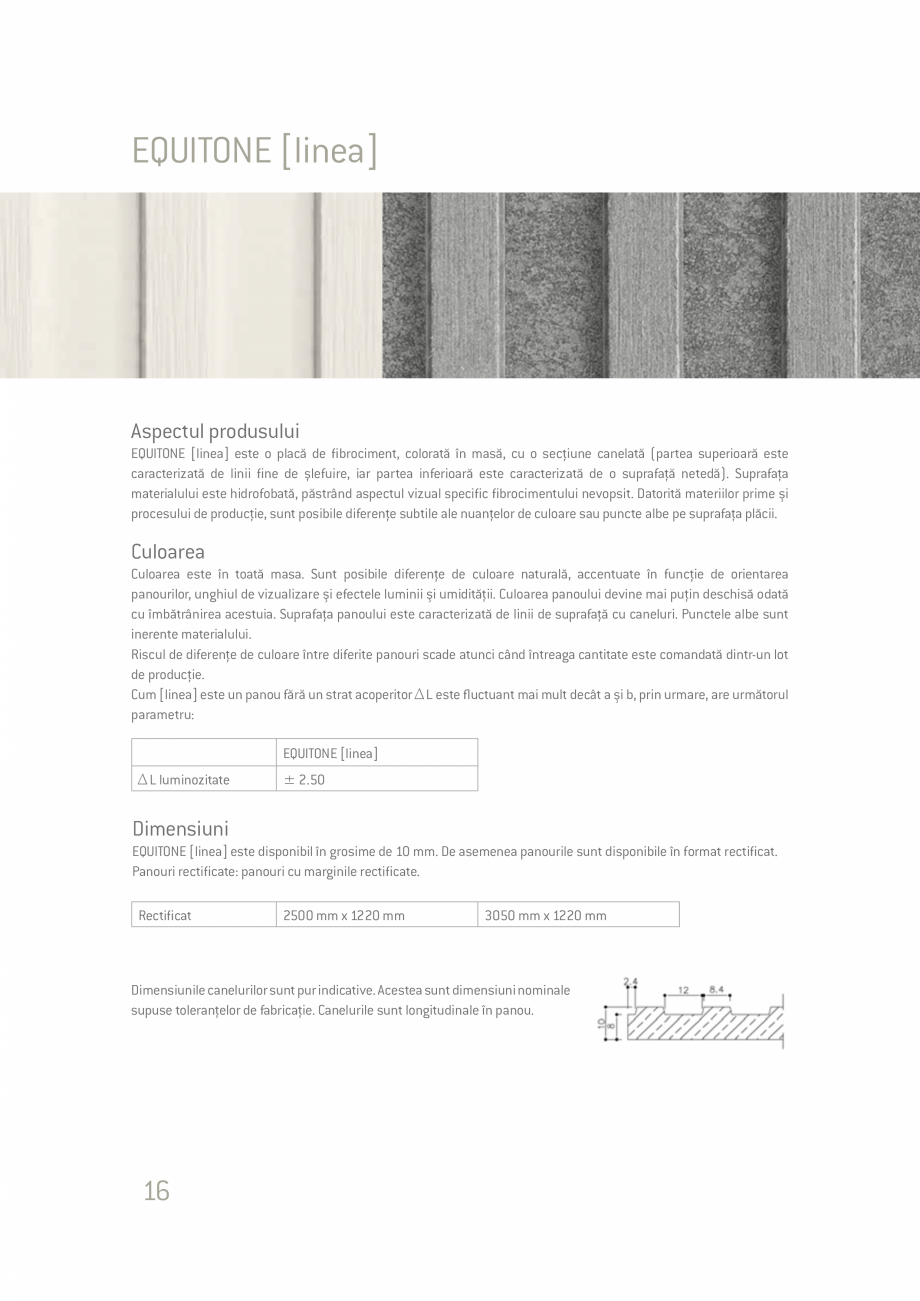

Pagina 16-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana i...

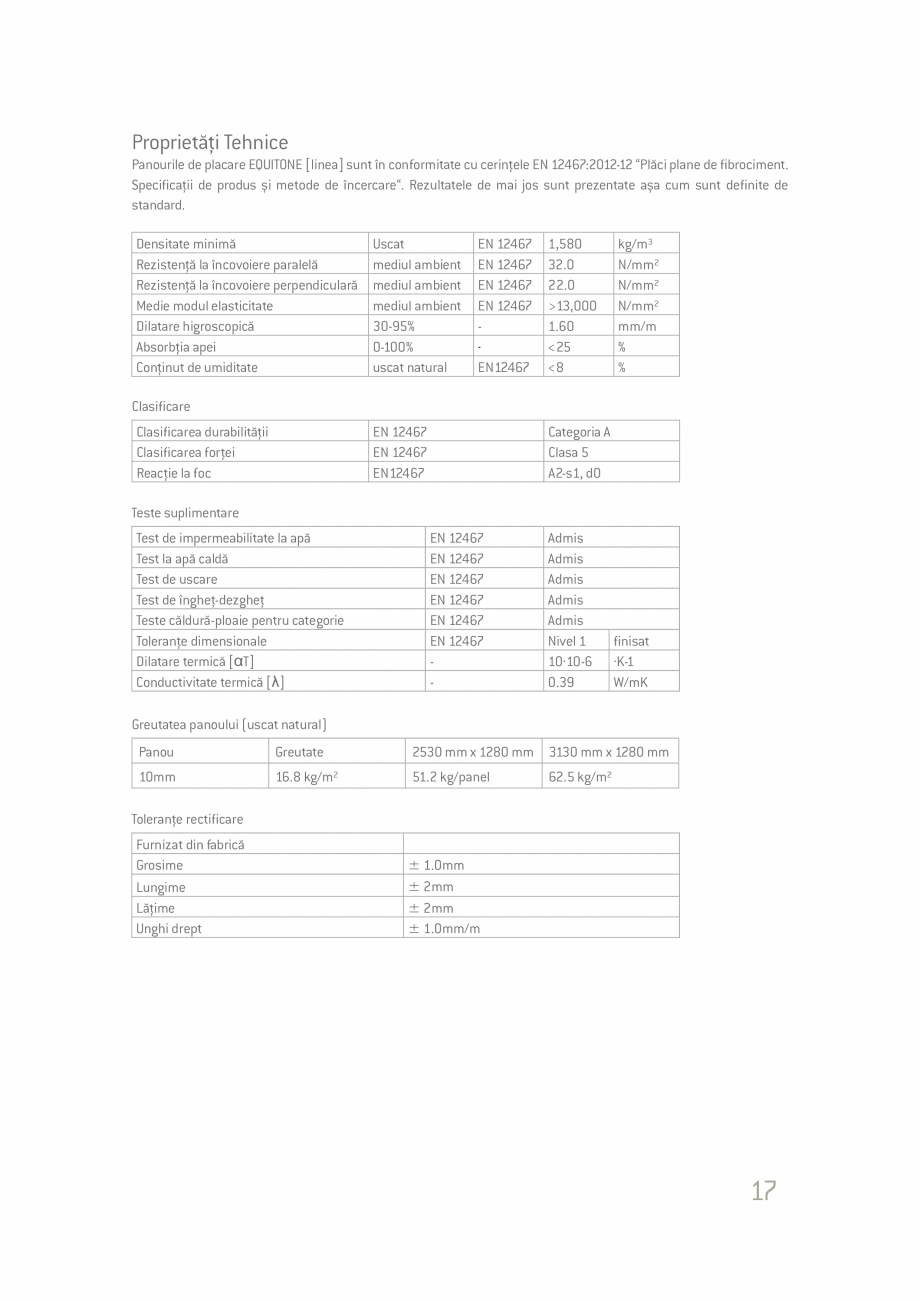

Pagina 17 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

placare verticală pentru faţade în aer liber. Combinându-se calităţile stratului de acoperire cu cele ale panoului s-a ajuns la un produs care le-a oferit arhitecţilor de atunci un material nou. Având un material nou, ideal pentru sistemul de faţade ventilate, arhitecţii au putut fi mai creativi cu modul în care clădirea ar fi trebuit să arate. În 1971 Eternit AG din Germania a început producţia proprie de panouri Glasal. De-a lungul anilor, multe milioane de metri pătraţi de Glasal au fost vândute peste tot în lume. Cu toate acestea multe alte materiale alternative care puteau să fie vopsite au intrat pe piaţă. În 1990 a fost introdus primul panou uscat natural - EQUITONE [textura]. În 1992 toată producţia de panouri de faţadă uscate natural a fost mutată la Neubeckum. S-a asigurat astfel că toată expertiza necesară se află într-o singură locaţie. Investiţiile în tehnologie nouă au continuat și în 1995 când au fost adăugate două linii noi

Pagina 17-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana placare ...

Pagina 18 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

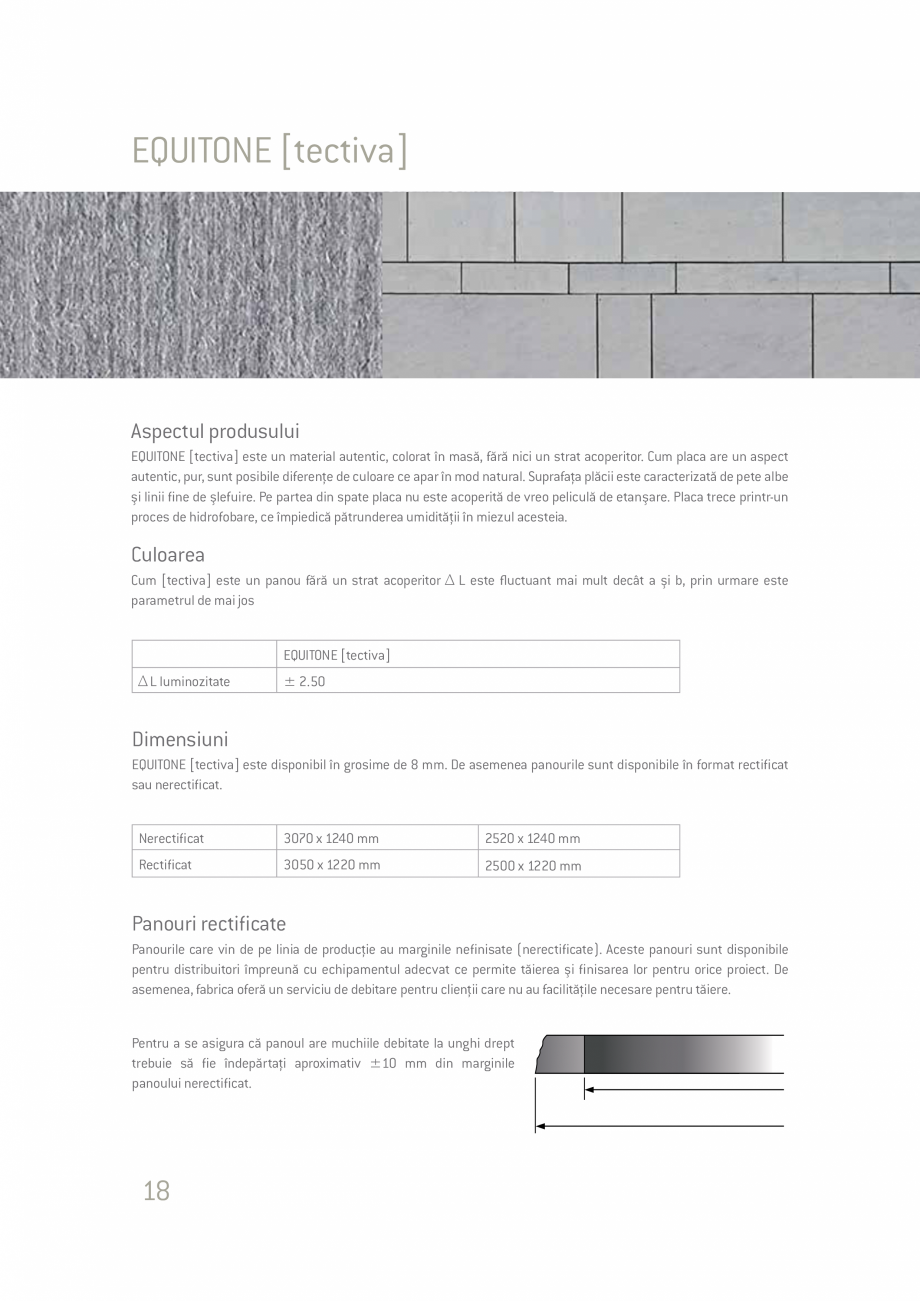

pentru realizarea suprafeţei de finisare. În ultimii ani la Neubeckum a existat o introducere graduală de noi panouri din fibrociment. În 2004 a fost lansată noua generaţie EQUITONE [natura] cu aspect autentic, colorat în masă. În această perioadă Eternit NV a început să folosească cunoştinţele sale de fabricaţie pentru a dezvolta un nou panou cu aspect autentic natural, colorat în masă. Această dezvoltare s-a concretizat cu panoul EQUITONE [tectiva]. În 2008, în Neubeckum linia de tratare UV a devenit operaţională şi EQUITONE [natura pro] şi EQUITONE [pictura] au ieşit pe piaţă. Această tehnologie este unică şi nu este disponibilă în altă parte. Toate acestea întăresc mai departe realitatea că aceste două fabrici sunt în prima linie în ceea ce priveşte tehnologia fibrocimentului. 13 14 MATERIALELE EQUITONE CAPITOLUL 2 MATERIALELE EQUITONE 15 EQUITONE [linea] Aspectul produsului EQUITONE [linea] este o placă de fibrociment, colorată

Pagina 18-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana pentru...

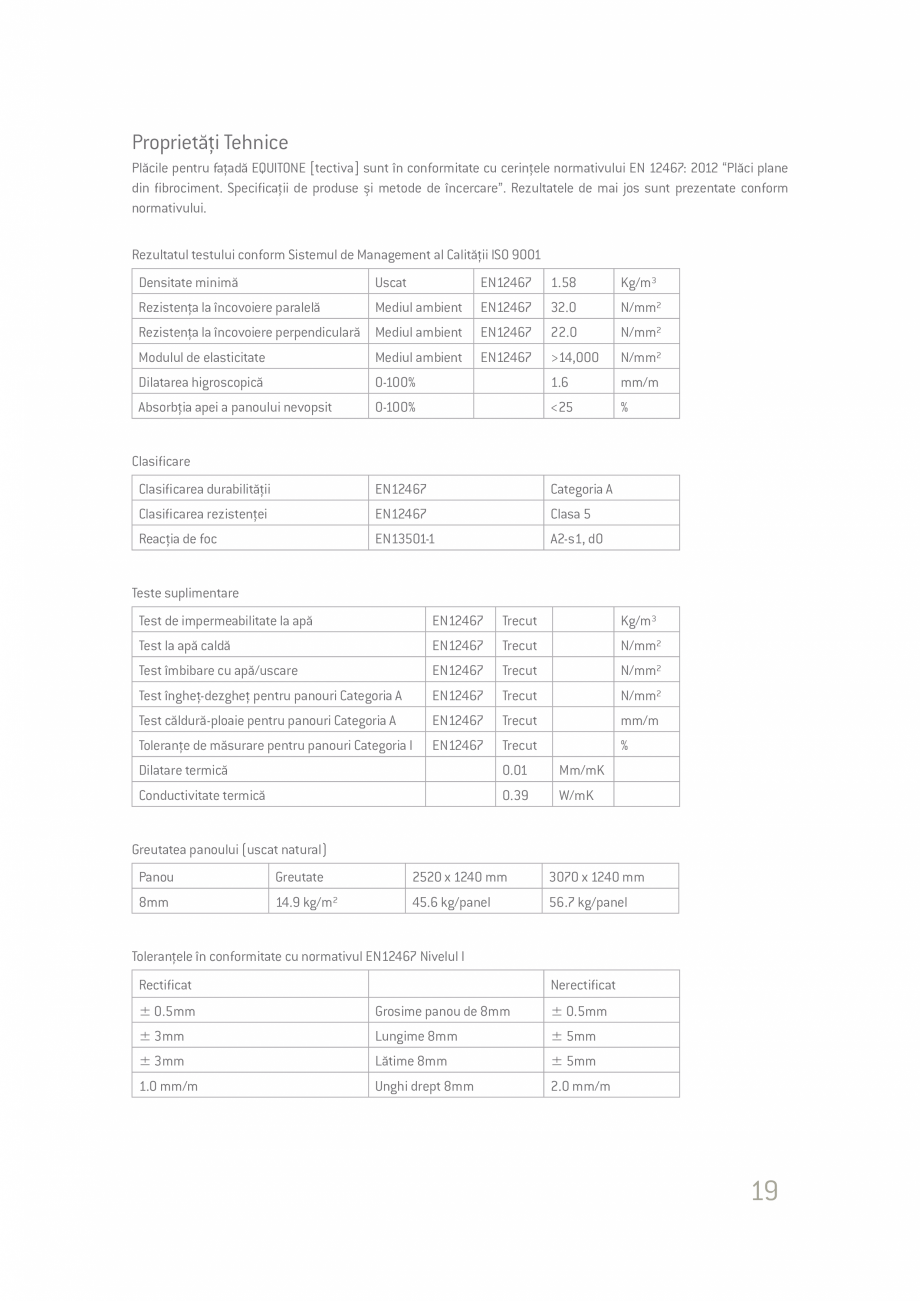

Pagina 19 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

în masă, cu o secţiune canelată (partea superioară este caracterizată de linii fine de șlefuire, iar partea inferioară este caracterizată de o suprafaţă netedă). Suprafaţa materialului este hidrofobată, păstrând aspectul vizual specific fibrocimentului nevopsit. Datorită materiilor prime şi procesului de producţie, sunt posibile diferenţe subtile ale nuanţelor de culoare sau puncte albe pe suprafaţa plăcii. Culoarea Culoarea este în toată masa. Sunt posibile diferenţe de culoare naturală, accentuate în funcţie de orientarea panourilor, unghiul de vizualizare şi efectele luminii şi umidităţii. Culoarea panoului devine mai puţin deschisă odată cu îmbătrânirea acestuia. Suprafaţa panoului este caracterizată de linii de suprafaţă cu caneluri. Punctele albe sunt inerente materialului. Riscul de diferenţe de culoare între diferite panouri scade atunci când întreaga cantitate este comandată dintr-un lot de producţie. Cum [linea] este un panou

Pagina 19-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana în masă...

Pagina 20 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

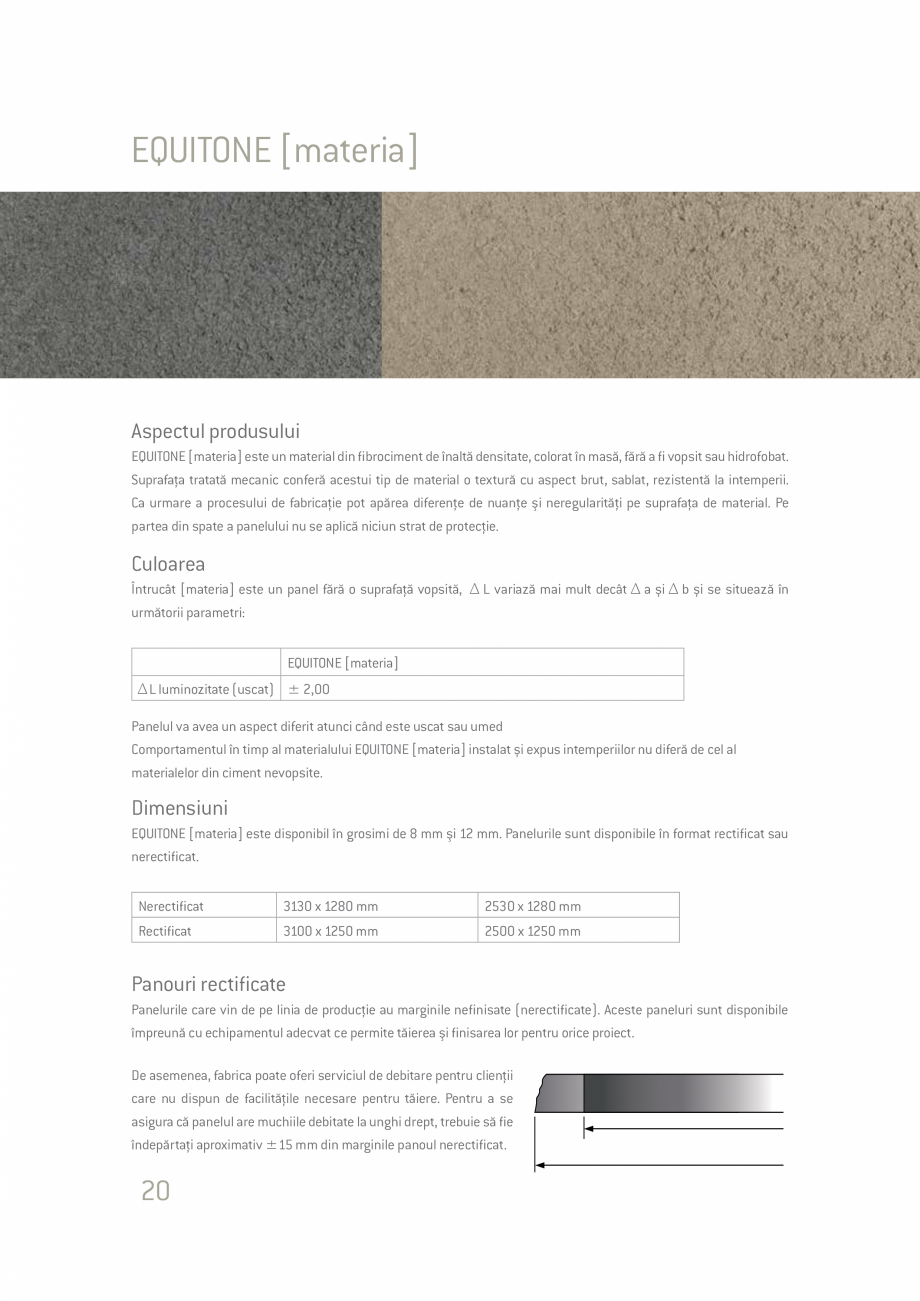

fără un strat acoperitor Δ L este fluctuant mai mult decât a şi b, prin urmare, are următorul parametru: EQUITONE [linea] L luminozitate ± 2.50 Dimensiuni EQUITONE [linea] este disponibil în grosime de 10 mm. De asemenea panourile sunt disponibile în format rectificat. Panouri rectificate: panouri cu marginile rectificate. Rectificat 2500 mm x 1220 mm 3050 mm x 1220 mm Dimensiunile canelurilor sunt pur indicative. Acestea sunt dimensiuni nominale supuse toleranţelor de fabricaţie. Canelurile sunt longitudinale în panou. 16 Proprietăţi Tehnice Panourile de placare EQUITONE [linea] sunt în conformitate cu cerinţele EN 12467:2012-12 “Plăci plane de fibrociment. Specificaţii de produs și metode de încercare“. Rezultatele de mai jos sunt prezentate așa cum sunt definite de standard. Densitate minimă Rezistenţă la încovoiere paralelă Rezistenţă la încovoiere perpendiculară Medie modul elasticitate Dilatare higroscopică Absorbţia apei Conţinut de

Pagina 20-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana fără un...

Pagina 21 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

umiditate Uscat mediul ambient mediul ambient mediul ambient 30-95% 0-100% uscat natural EN 12467 EN 12467 EN 12467 EN 12467 - EN12467 1,580 32.0 22.0 >13,000 1.60 <25 <8 kg/m³ N/mm² N/mm² N/mm² mm/m % % Clasificare Clasificarea durabilităţii Clasificarea forţei Reacţie la foc EN 12467 EN 12467 EN12467 Categoria A Clasa 5 A2-s1, d0 Teste suplimentare Test de impermeabilitate la apă Test la apă caldă Test de uscare Test de îngheţ-dezgheţ Teste căldură-ploaie pentru categorie Toleranţe dimensionale Dilatare termică [αT] Conductivitate termică [λ] EN 12467 EN 12467 EN 12467 EN 12467 EN 12467 EN 12467 - Admis Admis Admis Admis Admis Nivel 1 10·10-6 0.39 finisat ·K-1 W/mK Greutatea panoului (uscat natural) Panou Greutate 2530 mm x 1280 mm 3130 mm x 1280 mm 10mm 16.8 kg/m² 51.2 kg/panel 62.5 kg/m² Toleranţe rectificare Furnizat din fabrică Grosime Lungime Lăţime Unghi drept ± 1.0mm ± 2mm ± 2mm ± 1.0mm/m 17 EQUITONE [tectiva] Aspectul

Pagina 21-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ...

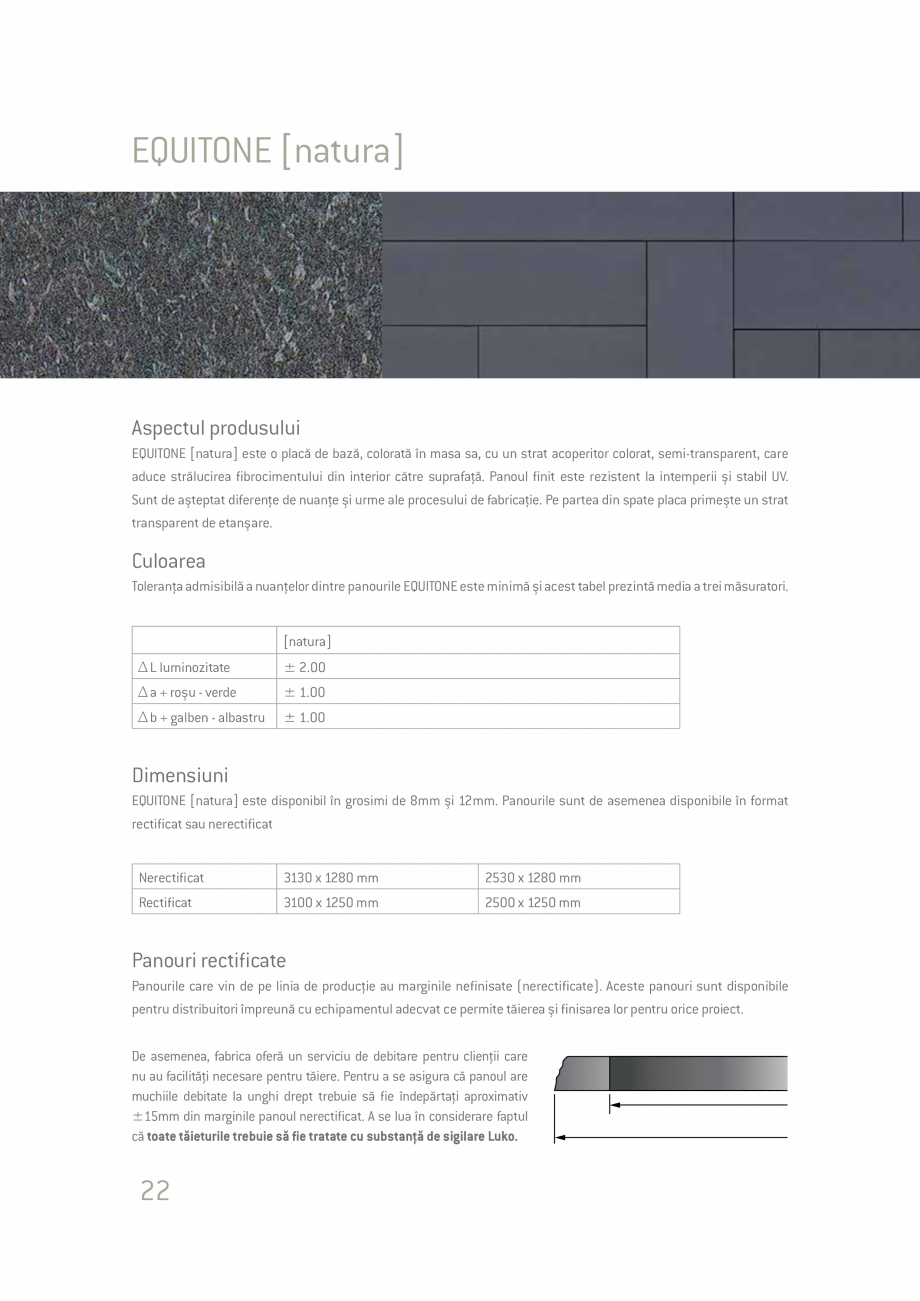

Pagina 22 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

produsului EQUITONE [tectiva] este un material autentic, colorat în masă, fără nici un strat acoperitor. Cum placa are un aspect autentic, pur, sunt posibile diferenţe de culoare ce apar în mod natural. Suprafaţa plăcii este caracterizată de pete albe şi linii fine de şlefuire. Pe partea din spate placa nu este acoperită de vreo peliculă de etanşare. Placa trece printr-un proces de hidrofobare, ce împiedică pătrunderea umidităţii în miezul acesteia. Culoarea Cum [tectiva] este un panou fără un strat acoperitor Δ L este fluctuant mai mult decât a şi b, prin urmare este parametrul de mai jos EQUITONE [tectiva] Δ L luminozitate ± 2.50 Dimensiuni EQUITONE [tectiva] este disponibil în grosime de 8 mm. De asemenea panourile sunt disponibile în format rectificat sau nerectificat. Nerectificat 3070 x 1240 mm 2520 x 1240 mm Rectificat 3050 x 1220 mm 2500 x 1220 mm Panouri rectificate Panourile care vin de pe linia de producţie au marginile nefinisate (ner

Pagina 22-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ...

Pagina 23 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ectificate). Aceste panouri sunt disponibile pentru distribuitori împreună cu echipamentul adecvat ce permite tăierea şi finisarea lor pentru orice proiect. De asemenea, fabrica oferă un serviciu de debitare pentru clienţii care nu au facilităţile necesare pentru tăiere. Pentru a se asigura că panoul are muchiile debitate la unghi drept trebuie să fie îndepărtaţi aproximativ ±10 mm din marginile panoului nerectificat. 18 Proprietăţi Tehnice Plăcile pentru faţadă EQUITONE [tectiva] sunt în conformitate cu cerinţele normativului EN 12467: 2012 “Plăci plane din fibrociment. Specificaţii de produse şi metode de încercare”. Rezultatele de mai jos sunt prezentate conform normativului. Rezultatul testului conform Sistemul de Management al Calităţii ISO 9001 Densitate minimă Uscat EN12467 1.58 Kg/m³ Rezistenţa la încovoiere paralelă Mediul ambient EN12467 32.0 N/mm² Rezistenţa la încovoiere perpendiculară Mediul ambient EN12467 22.0 N/mm

Pagina 23-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana...

Pagina 24 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

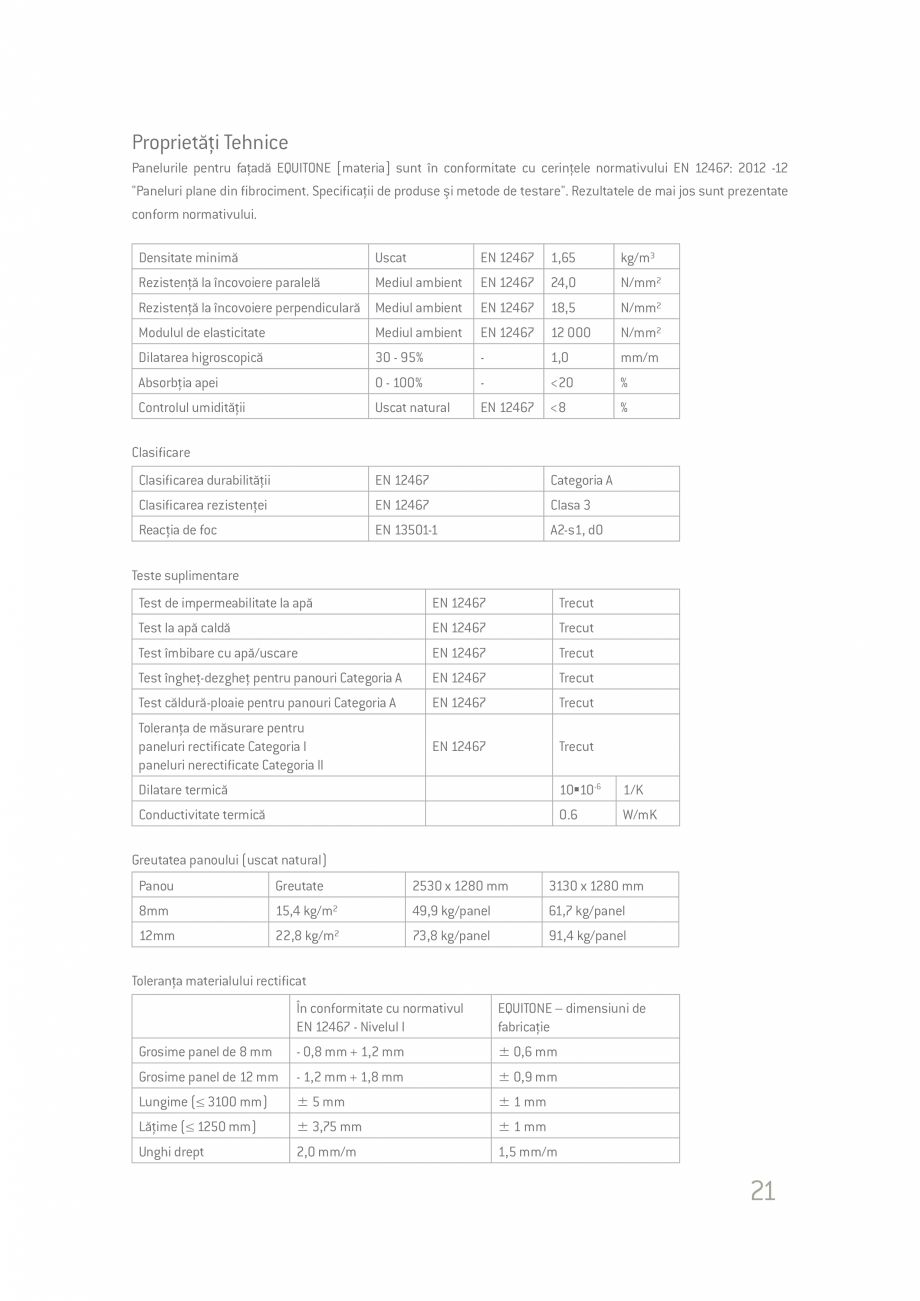

² Modulul de elasticitate Mediul ambient EN12467 >14,000 N/mm² Dilatarea higroscopică 0-100% 1.6 mm/m Absorbţia apei a panoului nevopsit 0-100% <25 % Clasificarea durabilităţii EN12467 Categoria A Clasificarea rezistenţei EN12467 Clasa 5 Reacţia de foc EN13501-1 A2-s1, d0 Clasificare Teste suplimentare Test de impermeabilitate la apă EN12467 Trecut Kg/m³ Test la apă caldă EN12467 Trecut N/mm² Test îmbibare cu apă/uscare EN12467 Trecut N/mm² Test îngheţ-dezgheţ pentru panouri Categoria A EN12467 Trecut N/mm² Test căldură-ploaie pentru panouri Categoria A EN12467 Trecut mm/m Toleranţe de măsurare pentru panouri Categoria I EN12467 Trecut % Dilatare termică 0.01 Mm/mK Conductivitate termică 0.39 W/mK Greutatea panoului (uscat natural) Panou Greutate 2520 x 1240 mm 3070 x 1240 mm 8mm 14.9 kg/m² 45.6 kg/panel 56.7 kg/panel Toleranţele în conformitate cu normativul EN12467 Nivelul I Rectificat Nerecti

Pagina 24-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ²
...

Pagina 25 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ficat ± 0.5mm Grosime panou de 8mm ± 0.5mm ± 3mm Lungime 8mm ± 5mm ± 3mm Lătime 8mm ± 5mm 1.0 mm/m Unghi drept 8mm 2.0 mm/m 19 EQUITONE [materia] Aspectul produsului EQUITONE [materia] este un material din fibrociment de înaltă densitate, colorat în masă, fără a fi vopsit sau hidrofobat. Suprafaţa tratată mecanic conferă acestui tip de material o textură cu aspect brut, sablat, rezistentă la intemperii. Ca urmare a procesului de fabricaţie pot apărea diferenţe de nuanţe şi neregularităţi pe suprafaţa de material. Pe partea din spate a panelului nu se aplică niciun strat de protecţie. Culoarea Întrucât [materia] este un panel fără o suprafaţă vopsită, Δ L variază mai mult decât Δ a și Δ b și se situează în următorii parametri: EQUITONE [materia] Δ L luminozitate (uscat) ± 2,00 Panelul va avea un aspect diferit atunci când este uscat sau umed Comportamentul în timp al materialului EQUITONE [materia] instalat și expus inte

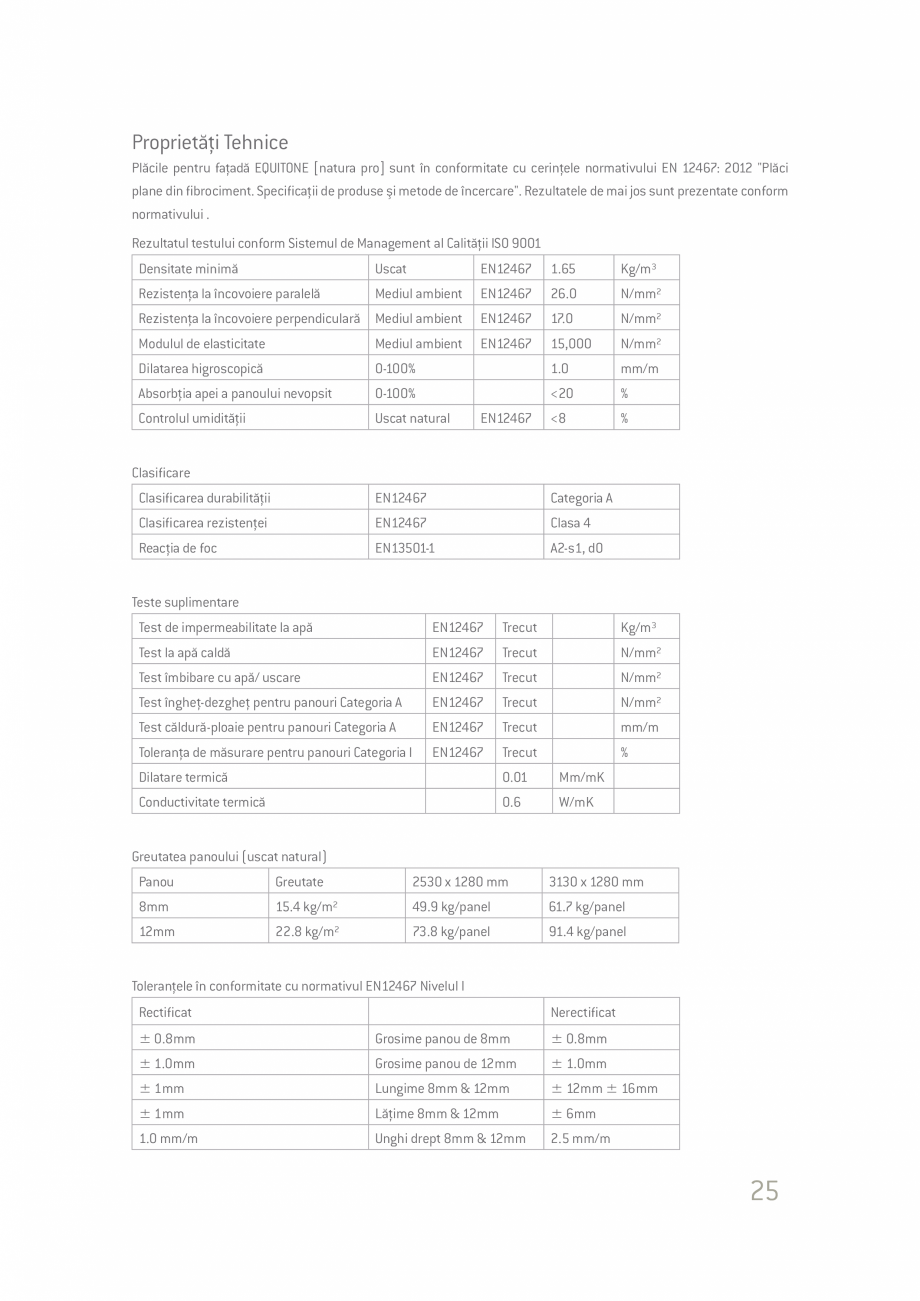

Pagina 25-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ficat

±...

Pagina 26 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

mperiilor nu diferă de cel al materialelor din ciment nevopsite. Dimensiuni EQUITONE [materia] este disponibil în grosimi de 8 mm şi 12 mm. Panelurile sunt disponibile în format rectificat sau nerectificat. Nerectificat 3130 x 1280 mm 2530 x 1280 mm Rectificat 3100 x 1250 mm 2500 x 1250 mm Panouri rectificate Panelurile care vin de pe linia de producţie au marginile nefinisate (nerectificate). Aceste paneluri sunt disponibile împreună cu echipamentul adecvat ce permite tăierea şi finisarea lor pentru orice proiect. De asemenea, fabrica poate oferi serviciul de debitare pentru clienţii care nu dispun de facilităţile necesare pentru tăiere. Pentru a se asigura că panelul are muchiile debitate la unghi drept, trebuie să fie îndepărtaţi aproximativ ±15 mm din marginile panoul nerectificat. 20 Proprietăţi Tehnice Panelurile pentru faţadă EQUITONE [materia] sunt în conformitate cu cerinţele normativului EN 12467: 2012 -12 "Paneluri plane din fibrociment. Sp

Pagina 26-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana mperiilor...

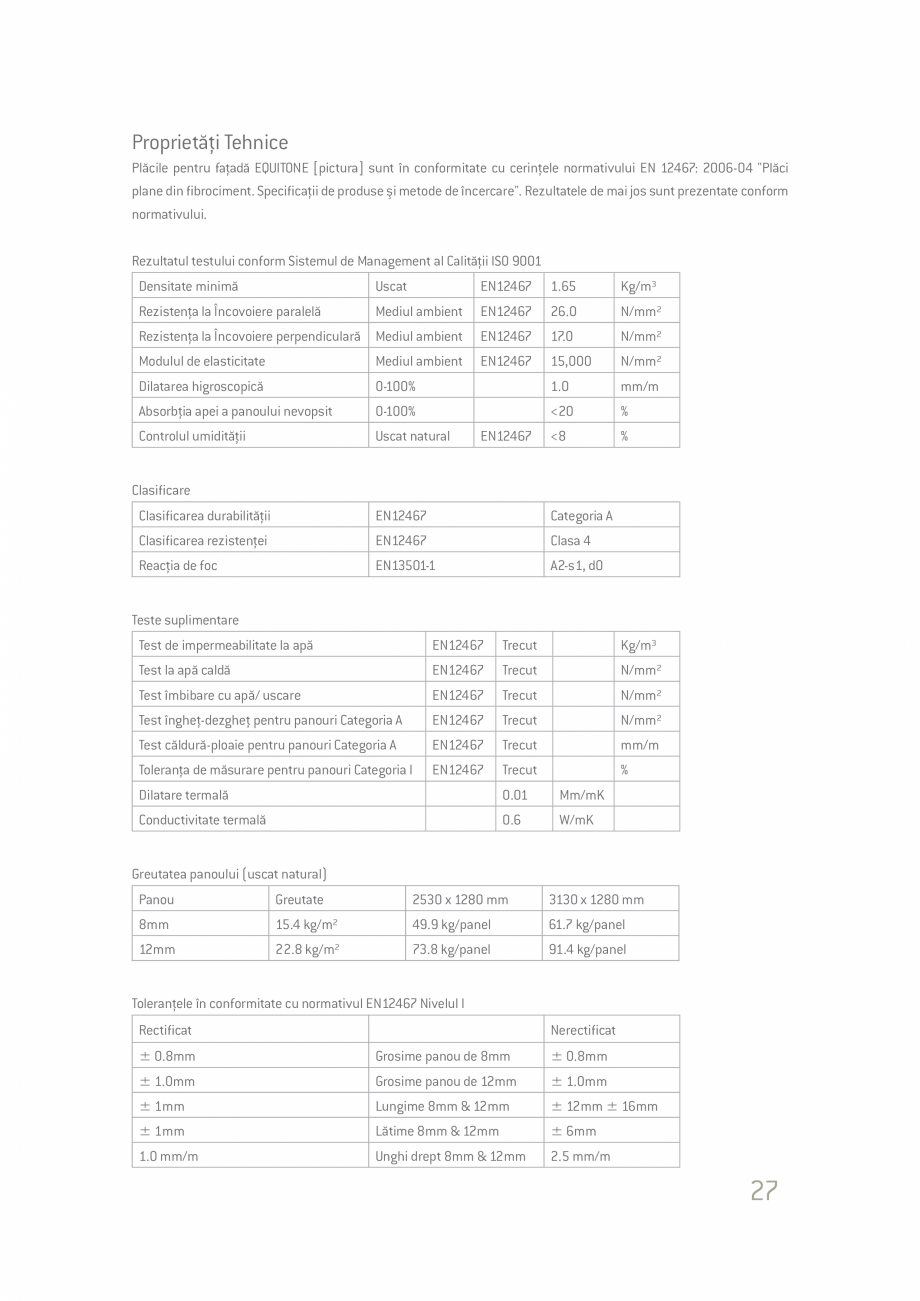

Pagina 27 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ecificaţii de produse şi metode de testare". Rezultatele de mai jos sunt prezentate conform normativului. Densitate minimă Uscat EN 12467 1,65 kg/m³ Rezistenţă la încovoiere paralelă Mediul ambient EN 12467 24,0 N/mm² Rezistenţă la încovoiere perpendiculară Mediul ambient EN 12467 18,5 N/mm² Modulul de elasticitate Mediul ambient EN 12467 12 000 N/mm² Dilatarea higroscopică 30 - 95% - 1,0 mm/m Absorbţia apei 0 - 100% - <20 % Controlul umidităţii Uscat natural EN 12467 <8 % Clasificare Clasificarea durabilităţii EN 12467 Categoria A Clasificarea rezistenţei EN 12467 Clasa 3 Reacţia de foc EN 13501-1 A2-s1, d0 Teste suplimentare Test de impermeabilitate la apă EN 12467 Trecut Test la apă caldă EN 12467 Trecut Test îmbibare cu apă/uscare EN 12467 Trecut Test îngheţ-dezgheţ pentru panouri Categoria A EN 12467 Trecut Test căldură-ploaie pentru panouri Categoria A EN 12467 Trecut Toleranţa de măsurar

Pagina 27-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana...

Pagina 28 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

e pentru paneluri rectificate Categoria I paneluri nerectificate Categoria II EN 12467 Trecut Dilatare termică 10▪10-6 1/K Conductivitate termică 0.6 W/mK Greutatea panoului (uscat natural) Panou Greutate 2530 x 1280 mm 3130 x 1280 mm 8mm 15,4 kg/m² 49,9 kg/panel 61,7 kg/panel 12mm 22,8 kg/m² 73,8 kg/panel 91,4 kg/panel Toleranţa materialului rectificat În conformitate cu normativul EN 12467 - Nivelul I EQUITONE – dimensiuni de fabricaţie Grosime panel de 8 mm - 0,8 mm + 1,2 mm ± 0,6 mm Grosime panel de 12 mm - 1,2 mm + 1,8 mm ± 0,9 mm Lungime (≤ 3100 mm) ± 5 mm ± 1 mm Lăţime (≤ 1250 mm) ± 3,75 mm ± 1 mm Unghi drept 2,0 mm/m 1,5 mm/m 21 EQUITONE [natura] Aspectul produsului EQUITONE [natura] este o placă de bază, colorată în masa sa, cu un strat acoperitor colorat, semi-transparent, care aduce strălucirea fibrocimentului din interior către suprafaţă. Panoul finit este rezistent la intemperii şi stabil UV. Sunt de

Pagina 28-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana e pentru
...

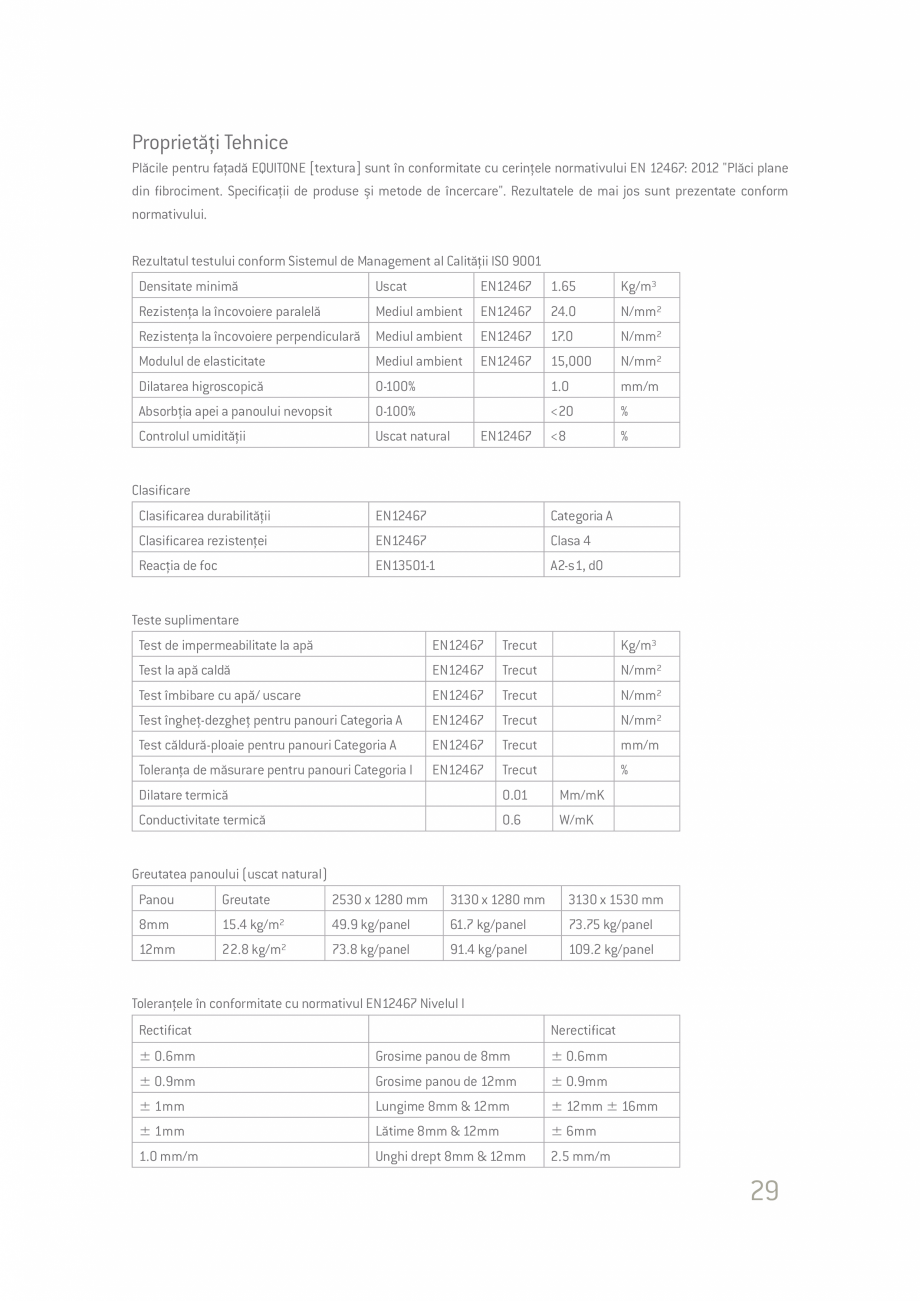

Pagina 29 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

aşteptat diferenţe de nuanţe şi urme ale procesului de fabricaţie. Pe partea din spate placa primeşte un strat transparent de etanşare. Culoarea Toleranţa admisibilă a nuanţelor dintre panourile EQUITONE este minimă şi acest tabel prezintă media a trei măsuratori. [natura] Δ L luminozitate ± 2.00 Δ a + roşu - verde ± 1.00 Δ b + galben - albastru ± 1.00 Dimensiuni EQUITONE [natura] este disponibil în grosimi de 8mm şi 12mm. Panourile sunt de asemenea disponibile în format rectificat sau nerectificat Nerectificat 3130 x 1280 mm 2530 x 1280 mm Rectificat 3100 x 1250 mm 2500 x 1250 mm Panouri rectificate Panourile care vin de pe linia de producţie au marginile nefinisate (nerectificate). Aceste panouri sunt disponibile pentru distribuitori împreună cu echipamentul adecvat ce permite tăierea şi finisarea lor pentru orice proiect. De asemenea, fabrica oferă un serviciu de debitare pentru clienţii care nu au facilităţi necesare pentru tăiere. Pen

Pagina 29-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana aşteptat...

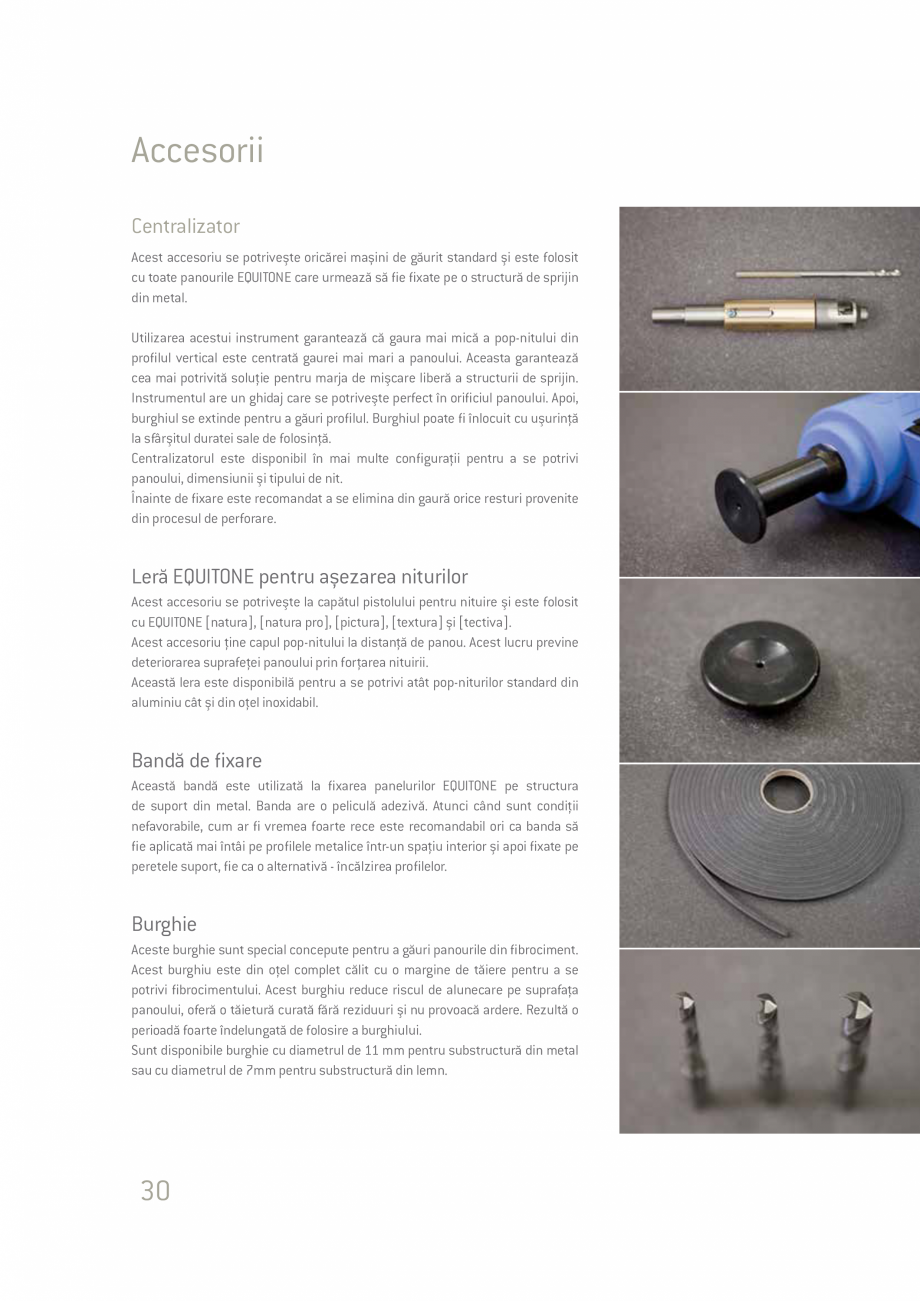

Pagina 30 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

tru a se asigura că panoul are muchiile debitate la unghi drept trebuie să fie îndepărtaţi aproximativ ±15mm din marginile panoul nerectificat. A se lua în considerare faptul că toate tăieturile trebuie să fie tratate cu substanţă de sigilare Luko. 22 Proprietăţi Tehnice Plăcile pentru faţadă EQUITONE [natura] sunt în conformitate cu cerinţele normativului EN 12467: 2012 "Plăci plane din fibrociment. Specificaţii de produse şi metode de încercare". Rezultatele de mai jos sunt prezentate conform normativului. Rezultatul testului conform Sistemul de Management al Calităţii ISO 9001 Densitate minimă Uscat EN12467 1.65 Kg/m³ Rezistenţa la încovoiere paralelă Mediul ambient EN12467 24.0 N/mm² Rezistenţa la încovoiere perpendiculară Mediul ambient EN12467 17.0 N/mm² Modulul de elasticitate Mediul ambient EN12467 15,000 N/mm² Dilatarea higroscopică 0-100% 1.0 mm/m Absorbţia apei a panoului nevopsit 0-100% <20 % Controlul umid

Pagina 30-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana tru a se ...

Pagina 31 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ităţii Uscat natural <8 % EN12467 Clasificare Clasificarea durabilităţii EN12467 Categoria A Clasificarea rezistenţei EN12467 Clasa 4 Reacţia de foc EN13501-1 A2-s1, d0 Teste suplimentare Test de impermeabilitate la apă EN12467 Trecut Kg/m³ Test la apă caldă EN12467 Trecut N/mm² Test îmbibare cu apă/ uscare EN12467 Trecut N/mm² Test îngheţ-dezgheţ pentru panouri Categoria A EN12467 Trecut N/mm² Test căldură-ploaie pentru panouri Categoria A EN12467 Trecut mm/m Toleranţa de măsurare pentru panouri Categoria I EN12467 Trecut % Dilatare termică 0.01 Mm/mK Conductivitate termică 0.6 W/mK Greutatea panoului (uscat natural) Panou Greutate 2530 x 1280 mm 3130 x 1280 mm 8mm 15.4 kg/m² 49.9 kg/panel 61.7 kg/panel 12mm 22.8 kg/m² 73.8 kg/panel 91.4 kg/panel Toleranţele în conformitate cu normativul EN12467 Nivelul I Rectificat Nerectificat ± 0.6mm Grosime panou de 8mm ± 0.6mm ± 0.9mm Grosime panou de 12m

Pagina 31-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ităţii
...

Pagina 32 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

m ± 0.9mm ± 1mm Lungime 8mm & 12mm ± 12mm ± 16mm ± 1mm Lătime 8mm & 12mm ± 6mm 1.0 mm/m Unghi drept 8mm & 12mm 2.5 mm/m 23 EQUITONE [natura pro] Aspectul produsului EQUITONE [natura pro] este o placă de bază, colorată în masa sa, cu un strat acoperitor colorat, semi-transparent care aduce strălucirea fibrocimentului din interior către suprafaţă. Un strat acoperitor de poliuretan (PU) întărit prin radiaţii ultraviolete (UV) este aplicat pentru a produce o finisare solidă, rezistentă la zgâriere şi o protecţie "anti graffiti" împotriva celor mai multe tipuri de vandalism. Panoul rezultat este rezistent la intemperii şi stabil UV. Sunt de aşteptat iregularităţi, diferenţe de nuanţe şi urme ale procesului de fabricaţie. Pe partea din spate placa primeşte un strat transparent de etanşare. Culoarea Toleranţa admisibilă a nuanţelor dintre panourile EQUITONE este minimă şi acest tabel prezintă media a trei măsuratori. [natura pro] Δ L lu

Pagina 32-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana m

± 0...

Pagina 33 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

minozitate ± 2.00 Δ a + roşu - verde ± 1.00 Δ b + galben - albastru ± 1.00 Dimensiuni EQUITONE [natura pro] este disponibil în grosimi de 8mm şi 12mm. Panourile sunt de asemenea disponibile în format rectificat sau nerectificat. Nerectificat 3130 x 1280 mm 2530 x 1280 mm Rectificat 3100 x 1250 mm 2500 x 1250 mm Panouri rectificate Panourile care vin de pe linia de producţie au marginile nefinisate (nerectificate). Aceste panouri sunt disponibile pentru distribuitori împreună cu echipamentul adecvat ce permite tăierea şi finisarea lor pentru orice proiect. De asemenea, fabrica oferă un serviciu de debitare pentru clienţii care nu au facilităţi necesare pentru tăiere. Pentru a se asigura că panoul are muchiile debitate la unghi drept trebuie să fie îndepărtaţi aproximativ ±15mm din marginile panoul nerectificat. A se lua în considerare faptul că toate tăieturile trebuie să fie tratate cu substanţă de sigilare Luko. 24 Proprietăţi Tehnice Pl

Pagina 33-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana...

Pagina 34 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ăcile pentru faţadă EQUITONE [natura pro] sunt în conformitate cu cerinţele normativului EN 12467: 2012 "Plăci plane din fibrociment. Specificaţii de produse şi metode de încercare". Rezultatele de mai jos sunt prezentate conform normativului . Rezultatul testului conform Sistemul de Management al Calităţii ISO 9001 Densitate minimă Uscat EN12467 1.65 Kg/m³ Rezistenţa la încovoiere paralelă Mediul ambient EN12467 26.0 N/mm² Rezistenţa la încovoiere perpendiculară Mediul ambient EN12467 17.0 N/mm² Modulul de elasticitate Mediul ambient EN12467 15,000 N/mm² Dilatarea higroscopică 0-100% 1.0 mm/m Absorbţia apei a panoului nevopsit 0-100% <20 % Controlul umidităţii Uscat natural <8 % EN12467 Clasificare Clasificarea durabilităţii EN12467 Categoria A Clasificarea rezistenţei EN12467 Clasa 4 Reacţia de foc EN13501-1 A2-s1, d0 Teste suplimentare Test de impermeabilitate la apă EN12467 Trecut Kg/m³ Test la apă caldă

Pagina 34-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ăcile...

Pagina 35 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

EN12467 Trecut N/mm² Test îmbibare cu apă/ uscare EN12467 Trecut N/mm² Test îngheţ-dezgheţ pentru panouri Categoria A EN12467 Trecut N/mm² Test căldură-ploaie pentru panouri Categoria A EN12467 Trecut mm/m Toleranţa de măsurare pentru panouri Categoria I EN12467 Trecut % Dilatare termică 0.01 Mm/mK Conductivitate termică 0.6 W/mK Greutatea panoului (uscat natural) Panou Greutate 2530 x 1280 mm 3130 x 1280 mm 8mm 15.4 kg/m² 49.9 kg/panel 61.7 kg/panel 12mm 22.8 kg/m² 73.8 kg/panel 91.4 kg/panel Toleranţele în conformitate cu normativul EN12467 Nivelul I Rectificat Nerectificat ± 0.8mm Grosime panou de 8mm ± 0.8mm ± 1.0mm Grosime panou de 12mm ± 1.0mm ± 1mm Lungime 8mm & 12mm ± 12mm ± 16mm ± 1mm Lăţime 8mm & 12mm ± 6mm 1.0 mm/m Unghi drept 8mm & 12mm 2.5 mm/m 25 EQUITONE [pictura] Aspectul produsului EQUITONE [pictura] este un panou de faţadă colorat. Suprafaţa este netedă cu un aspect mat, cu un

Pagina 35-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana

EN12467...

Pagina 36 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

strat dublu de acoperire acrilică şi (pe partea din faţă) cu un strat acoperitor de poliuretan (PU) întărit prin radiaţii ultraviolete (UV) pentru a produce o finisare rezistentă la murdărie. Această finisare face o suprafaţă solidă, rezistentă la zgâriere şi este o protecţie "anti graffiti " împotriva celor mai multe tipuri de vandalism. Pe partea din spate placa primeşte un strat transparent de etanşare. Culoarea Toleranţa admisibilă a nuanţelor dintre panourile EQUITONE este minimă şi acest tabel prezintă media a trei măsuratori. [pictura] Δ L luminozitate ± 1.00 Δ a + roşu - verde ± 0.75 Δ b + galben - albastru ± 0.75 Dimensiuni EQUITONE [pictura] este disponibil în grosimi de 8mm şi 12mm. Panourile sunt de asemenea disponibile în format rectificat sau nerectificat. Nerectificat 3130 x 1280 mm 2530 x 1280 mm Rectificat 3100 x 1250 mm 2500 x 1250 mm Panouri rectificate Panourile care vin de pe linia de producţie au marginile nefinis

Pagina 36-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana strat...

Pagina 37 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ate (nerectificate). Aceste panouri sunt disponibile pentru distribuitori împreună cu echipamentul adecvat ce permite tăierea şi finisarea lor pentru orice proiect. De asemenea, fabrica oferă un serviciu de debitare pentru clienţii care nu au facilităţi necesare pentru tăiere. Pentru a se asigura că panoul are muchiile debitate la unghi drept, trebuie să fie îndepărtaţi aproximativ ±15mm din marginile panoul nerectificat. A se lua în considerare faptul că toate tăieturile trebuie să fie tratate cu substanţă de sigilare Luko. 26 Proprietăţi Tehnice Plăcile pentru faţadă EQUITONE [pictura] sunt în conformitate cu cerinţele normativului EN 12467: 2006-04 "Plăci plane din fibrociment. Specificaţii de produse şi metode de încercare". Rezultatele de mai jos sunt prezentate conform normativului. Rezultatul testului conform Sistemul de Management al Calităţii ISO 9001 Densitate minimă Uscat EN12467 1.65 Kg/m³ Rezistenţa la Încovoiere paralelă Med

Pagina 37-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ate...

Pagina 38 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

iul ambient EN12467 26.0 N/mm² Rezistenţa la Încovoiere perpendiculară Mediul ambient EN12467 17.0 N/mm² Modulul de elasticitate Mediul ambient EN12467 15,000 N/mm² Dilatarea higroscopică 0-100% 1.0 mm/m Absorbţia apei a panoului nevopsit 0-100% <20 % Controlul umidităţii Uscat natural <8 % EN12467 Clasificare Clasificarea durabilităţii EN12467 Categoria A Clasificarea rezistenţei EN12467 Clasa 4 Reacţia de foc EN13501-1 A2-s1, d0 Teste suplimentare Test de impermeabilitate la apă EN12467 Trecut Kg/m³ Test la apă caldă EN12467 Trecut N/mm² Test îmbibare cu apă/ uscare EN12467 Trecut N/mm² Test îngheţ-dezgheţ pentru panouri Categoria A EN12467 Trecut N/mm² Test căldură-ploaie pentru panouri Categoria A EN12467 Trecut mm/m Toleranţa de măsurare pentru panouri Categoria I EN12467 Trecut % Dilatare termală 0.01 Mm/mK Conductivitate termală 0.6 W/mK Greutatea panoului (uscat natural) Panou Greu

Pagina 38-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana iul...

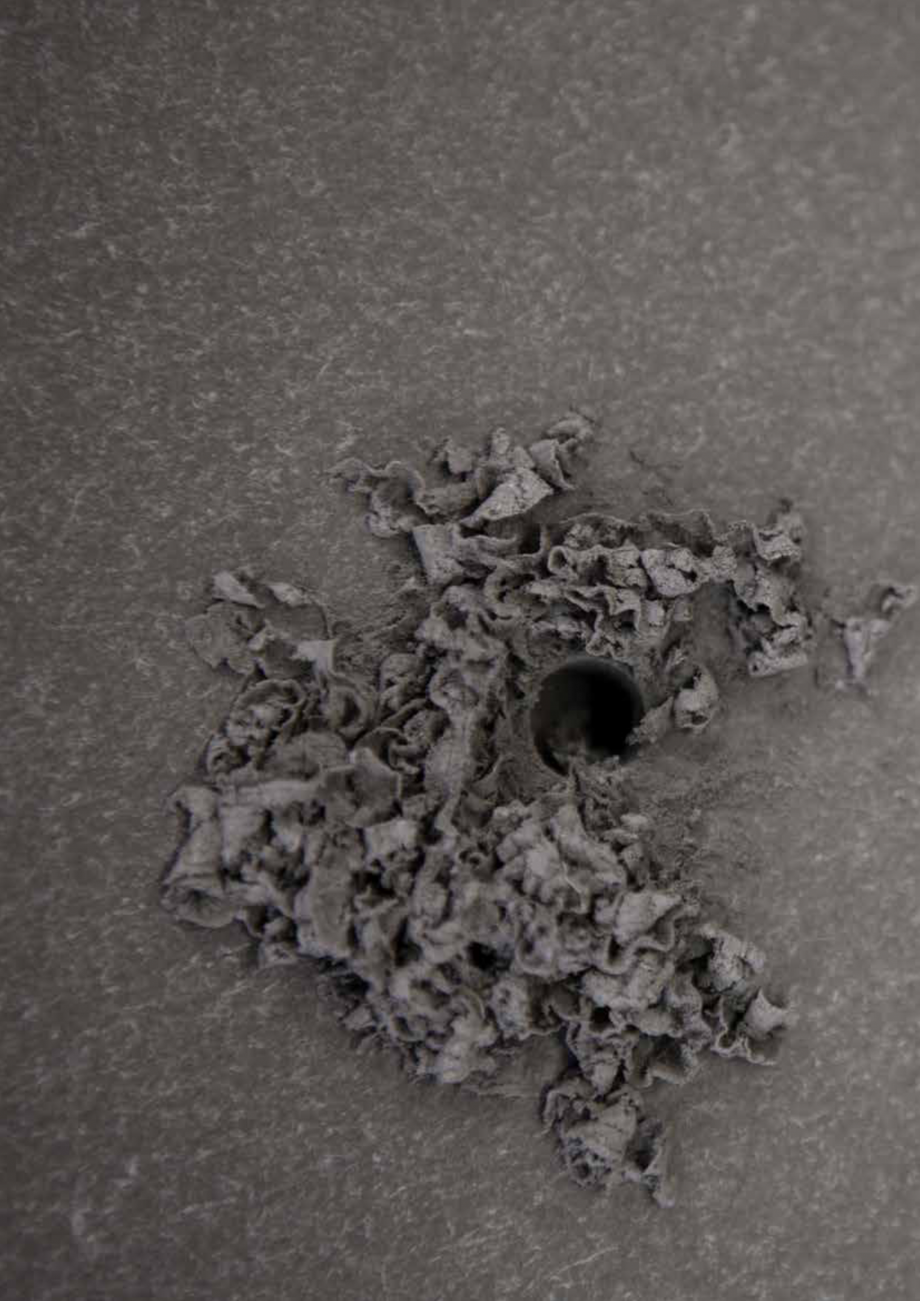

Pagina 39 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

tate 2530 x 1280 mm 3130 x 1280 mm 8mm 15.4 kg/m² 49.9 kg/panel 61.7 kg/panel 12mm 22.8 kg/m² 73.8 kg/panel 91.4 kg/panel Toleranţele în conformitate cu normativul EN12467 Nivelul I Rectificat Nerectificat ± 0.8mm Grosime panou de 8mm ± 0.8mm ± 1.0mm Grosime panou de 12mm ± 1.0mm ± 1mm Lungime 8mm & 12mm ± 12mm ± 16mm ± 1mm Lătime 8mm & 12mm ± 6mm 1.0 mm/m Unghi drept 8mm & 12mm 2.5 mm/m 27 EQUITONE [textura] Aspectul produsului EQUITONE [textura] este un panou de faţadă colorat. Suprafaţa are o structură granulată (coajă de portocală) cu un strat dublu de acoperire acrilică şi o peliculă de etanşare aplicată la cald (pe partea din faţă) pentru a produce o finisare rezistentă la murdărie. Acestă finisare face o suprafaţă solidă, rezistentă la zgâriere şi este o protecţie "anti graffiti" împotriva celor mai multe tipuri de vandalism. Pe partea din spate placa primeşte un strat transparent de etanşare. Culoarea Tole

Pagina 39-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana tate
...

Pagina 40 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ranţa admisibilă a nuanţelor dintre panourile EQUITONE este minimă şi acest tabel prezintă media a trei măsuratori [textura] Δ L luminozitate ± 1.00 Δ a + roşu - verde ± 0.75 Δ b + galben - albastru ± 0.75 Nivelul de luciu al panoului EQUITONE [textura] este de 3-8% şi acest lucru trebuie să fie luat în considerare atunci când se efectuează orice măsurătoare. Dimensiuni EQUITONE [textura] este disponibil în grosimi de 8mm şi 12mm. Panourile sunt de asemenea disponibile în format rectificat sau nerectificat. Nerectificat 3130 x 1280 mm 2530 x 1280 mm Rectificat 3100 x 1250 mm 2500 x 1250 mm Panouri rectificate Panourile care vin de pe linia de producţie au marginile nefinisate (nerectificate). Aceste panouri sunt disponibile pentru distribuitori, împreună cu echipamentul adecvat ce permite tăierea şi finisarea lor pentru orice proiect. De asemenea, fabrica oferă un serviciu de debitare pentru clienţii care nu au facilităţi necesare pentru t�

Pagina 40-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ranţa...

Pagina 41 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

�iere. Pentru a se asigura că panoul are muchiile debitate la unghi drept, trebuie să fie îndepărtaţi aproximativ ±15mm din marginile panoul nerectificat. 28 Proprietăţi Tehnice Plăcile pentru faţadă EQUITONE [textura] sunt în conformitate cu cerinţele normativului EN 12467: 2012 "Plăci plane din fibrociment. Specificaţii de produse şi metode de încercare". Rezultatele de mai jos sunt prezentate conform normativului. Rezultatul testului conform Sistemul de Management al Calităţii ISO 9001 Densitate minimă Uscat EN12467 1.65 Kg/m³ Rezistenţa la încovoiere paralelă Mediul ambient EN12467 24.0 N/mm² Rezistenţa la încovoiere perpendiculară Mediul ambient EN12467 17.0 N/mm² Modulul de elasticitate Mediul ambient EN12467 15,000 N/mm² Dilatarea higroscopică 0-100% 1.0 mm/m Absorbţia apei a panoului nevopsit 0-100% <20 % Controlul umidităţii Uscat natural <8 % EN12467 Clasificare Clasificarea durabilităţii EN12467 Categor

Pagina 41-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana �iere....

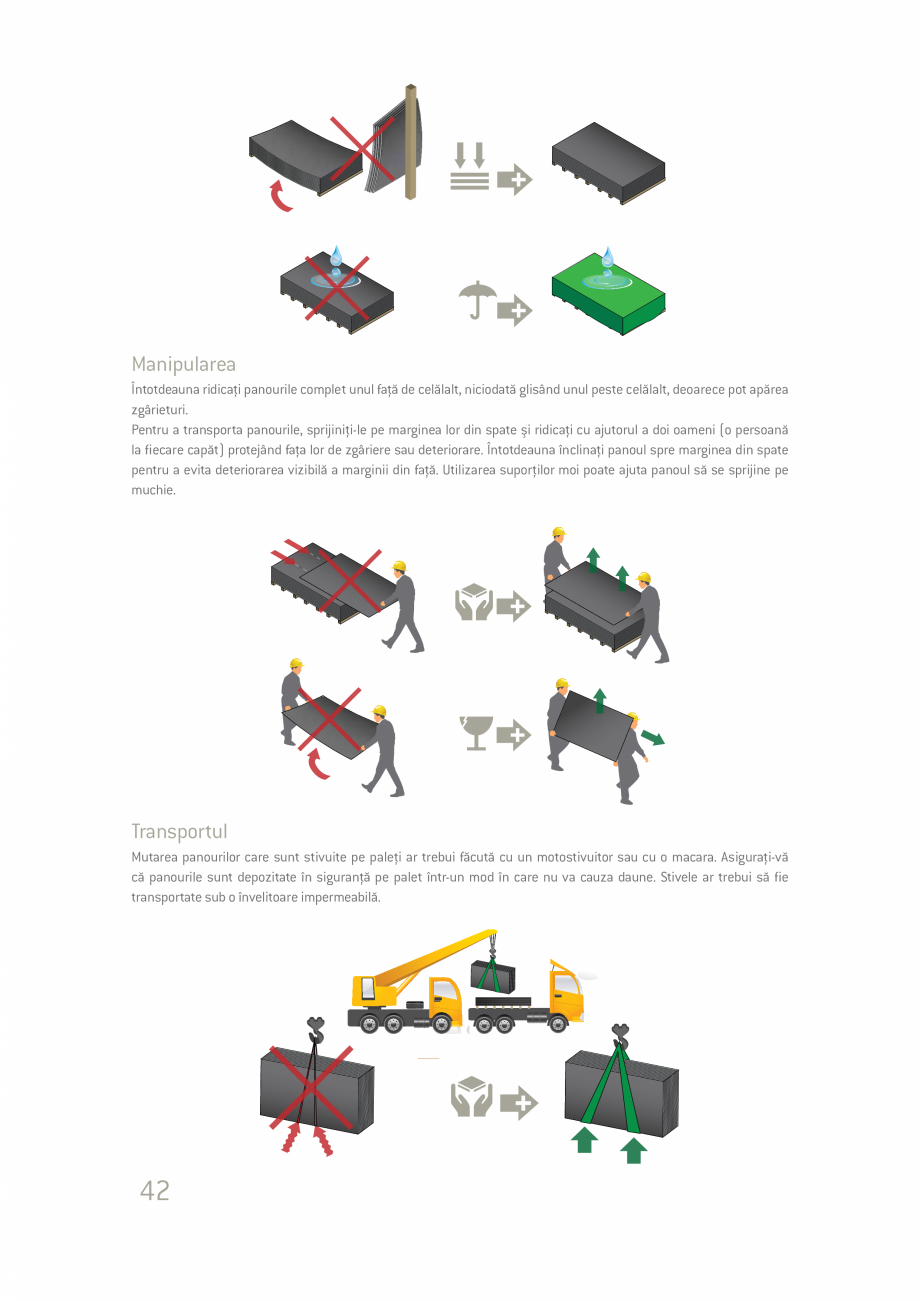

Pagina 42 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ia A Clasificarea rezistenţei EN12467 Clasa 4 Reacţia de foc EN13501-1 A2-s1, d0 Teste suplimentare Test de impermeabilitate la apă EN12467 Trecut Kg/m³ Test la apă caldă EN12467 Trecut N/mm² Test îmbibare cu apă/ uscare EN12467 Trecut N/mm² Test îngheţ-dezgheţ pentru panouri Categoria A EN12467 Trecut N/mm² Test căldură-ploaie pentru panouri Categoria A EN12467 Trecut mm/m Toleranţa de măsurare pentru panouri Categoria I EN12467 Trecut % Dilatare termică 0.01 Mm/mK Conductivitate termică 0.6 W/mK Greutatea panoului (uscat natural) Panou Greutate 2530 x 1280 mm 3130 x 1280 mm 3130 x 1530 mm 8mm 15.4 kg/m² 49.9 kg/panel 61.7 kg/panel 73.75 kg/panel 12mm 22.8 kg/m² 73.8 kg/panel 91.4 kg/panel 109.2 kg/panel Toleranţele în conformitate cu normativul EN12467 Nivelul I Rectificat Nerectificat ± 0.6mm Grosime panou de 8mm ± 0.6mm ± 0.9mm Grosime panou de 12mm ± 0.9mm ± 1mm Lungime 8mm & 12mm ± 12mm ±

Pagina 42-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ia A
...

Pagina 43 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

16mm ± 1mm Lătime 8mm & 12mm ± 6mm 1.0 mm/m Unghi drept 8mm & 12mm 2.5 mm/m 29 Accesorii Centralizator Acest accesoriu se potriveşte oricărei mașini de găurit standard şi este folosit cu toate panourile EQUITONE care urmează să fie fixate pe o structură de sprijin din metal. Utilizarea acestui instrument garantează că gaura mai mică a pop-nitului din profilul vertical este centrată gaurei mai mari a panoului. Aceasta garantează cea mai potrivită soluţie pentru marja de mişcare liberă a structurii de sprijin. Instrumentul are un ghidaj care se potriveşte perfect în orificiul panoului. Apoi, burghiul se extinde pentru a găuri profilul. Burghiul poate fi înlocuit cu uşurinţă la sfârşitul duratei sale de folosinţă. Centralizatorul este disponibil în mai multe configuraţii pentru a se potrivi panoului, dimensiunii şi tipului de nit. Înainte de fixare este recomandat a se elimina din gaură orice resturi provenite din procesul de perforare. Leră

Pagina 43-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana 16mm

±...

Pagina 44 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

EQUITONE pentru așezarea niturilor Acest accesoriu se potriveşte la capătul pistolului pentru nituire şi este folosit cu EQUITONE [natura], [natura pro], [pictura], [textura] şi [tectiva]. Acest accesoriu ţine capul pop-nitului la distanţă de panou. Acest lucru previne deteriorarea suprafeţei panoului prin forţarea nituirii. Această lera este disponibilă pentru a se potrivi atât pop-niturilor standard din aluminiu cât şi din oţel inoxidabil. Bandă de fixare Această bandă este utilizată la fixarea panelurilor EQUITONE pe structura de suport din metal. Banda are o peliculă adezivă. Atunci când sunt condiţii nefavorabile, cum ar fi vremea foarte rece este recomandabil ori ca banda să fie aplicată mai întâi pe profilele metalice într-un spaţiu interior şi apoi fixate pe peretele suport, fie ca o alternativă - încălzirea profilelor. Burghie Aceste burghie sunt special concepute pentru a găuri panourile din fibrociment. Acest burghiu este din oţel compl

Pagina 44-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana EQUITONE...

Pagina 45 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

et călit cu o margine de tăiere pentru a se potrivi fibrocimentului. Acest burghiu reduce riscul de alunecare pe suprafaţa panoului, oferă o tăietură curată fără reziduuri şi nu provoacă ardere. Rezultă o perioadă foarte îndelungată de folosire a burghiului. Sunt disponibile burghie cu diametrul de 11 mm pentru substructură din metal sau cu diametrul de 7mm pentru substructură din lemn. 30 Luko Luko este un lichid translucid care se aplică pe marginile tăiate ale panourilor EQUITONE [natura], [natura pro] şi [pictura]. Acest lucru reduce riscul apariţiei unor pete de umezeală temporare, situate la marginile panourilor. Luko este disponibil într-un recipient de 0.5 litri sau de 1 litru. Lichidul trebuie utilizat în termen de 6 luni de la data de producţie, dată pe recipient. Fiecare recipient va putea etanşa aproximativ 200 tăieturi de margini de panou. Aplicatorul este uşor de folosit și este livrat cu un mâner, un set de piese absorbante şi o tavă p

Pagina 45-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana et călit...

Pagina 46 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

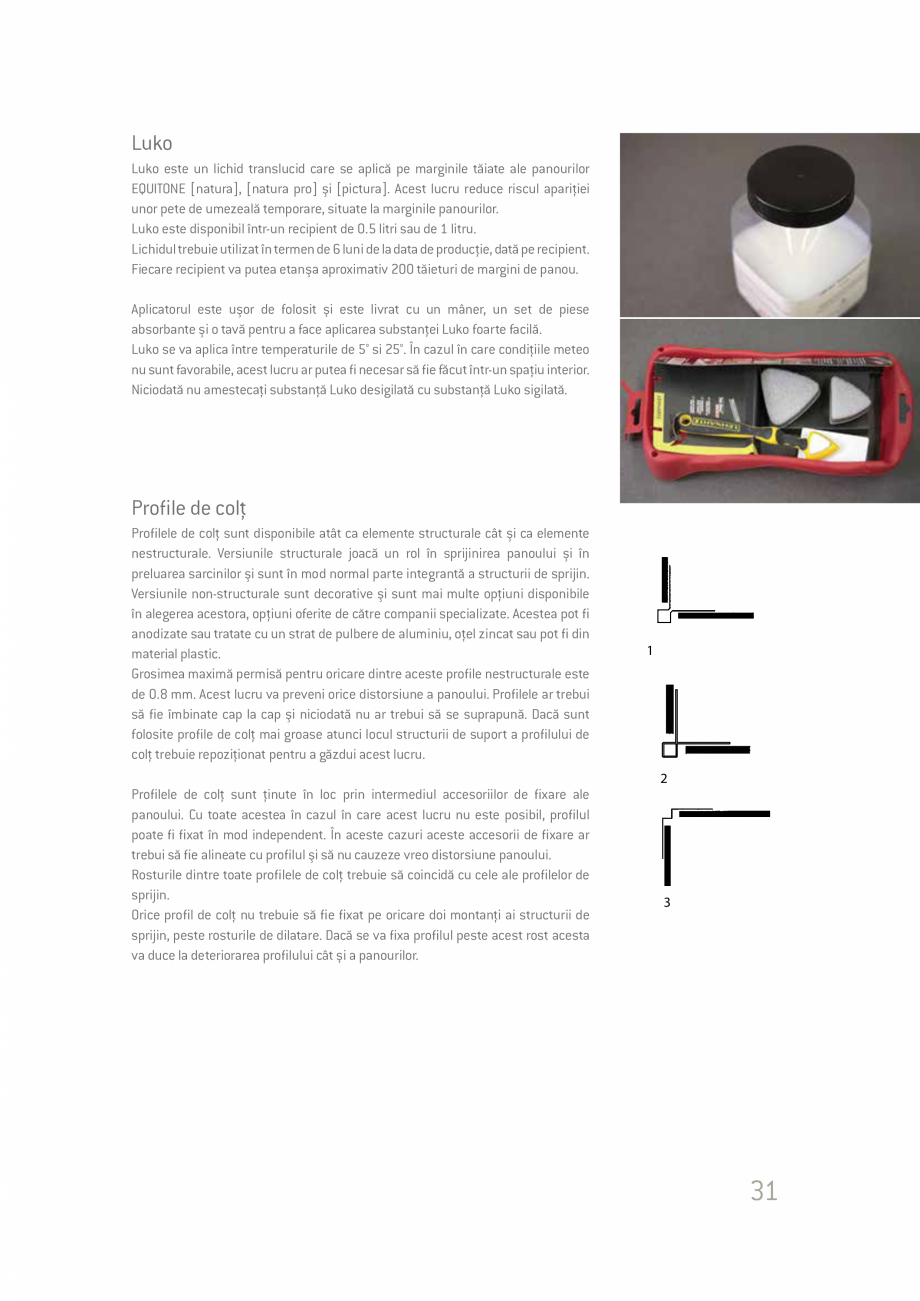

entru a face aplicarea substanţei Luko foarte facilă. Luko se va aplica între temperaturile de 5° si 25°. În cazul în care condiţiile meteo nu sunt favorabile, acest lucru ar putea fi necesar să fie făcut într-un spaţiu interior. Niciodată nu amestecaţi substanţă Luko desigilată cu substanţă Luko sigilată. Profile de colţ Profilele de colţ sunt disponibile atât ca elemente structurale cât şi ca elemente nestructurale. Versiunile structurale joacă un rol în sprijinirea panoului şi în preluarea sarcinilor şi sunt în mod normal parte integrantă a structurii de sprijin. Versiunile non-structurale sunt decorative şi sunt mai multe opţiuni disponibile în alegerea acestora, opţiuni oferite de către companii specializate. Acestea pot fi anodizate sau tratate cu un strat de pulbere de aluminiu, oţel zincat sau pot fi din material plastic. Grosimea maximă permisă pentru oricare dintre aceste profile nestructurale este de 0.8 mm. Acest lucru va preveni ori

Pagina 46-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana entru a...

Pagina 47 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ce distorsiune a panoului. Profilele ar trebui să fie îmbinate cap la cap şi niciodată nu ar trebui să se suprapună. Dacă sunt folosite profile de colţ mai groase atunci locul structurii de suport a profilului de colţ trebuie repoziţionat pentru a găzdui acest lucru. 1 1 2 2 Profilele de colţ sunt ţinute în loc prin intermediul accesoriilor de fixare ale panoului. Cu toate acestea în cazul în care acest lucru nu este posibil, profilul poate fi fixat în mod independent. În aceste cazuri aceste accesorii de fixare ar trebui să fie alineate cu profilul şi să nu cauzeze vreo distorsiune panoului. Rosturile dintre toate profilele de colţ trebuie să coincidă cu cele ale profilelor de sprijin. 1 2 Orice profil de colţ nu trebuie să fie fixat pe oricare doi montanţi ai structurii de sprijin, peste rosturile de dilatare. Dacă se va fixa profilul peste acest rost acesta va duce la deteriorarea profilului cât și a panourilor. 3 1 3 1 1 2 2 3 31 3 2 P

Pagina 47-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ce...

Pagina 48 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

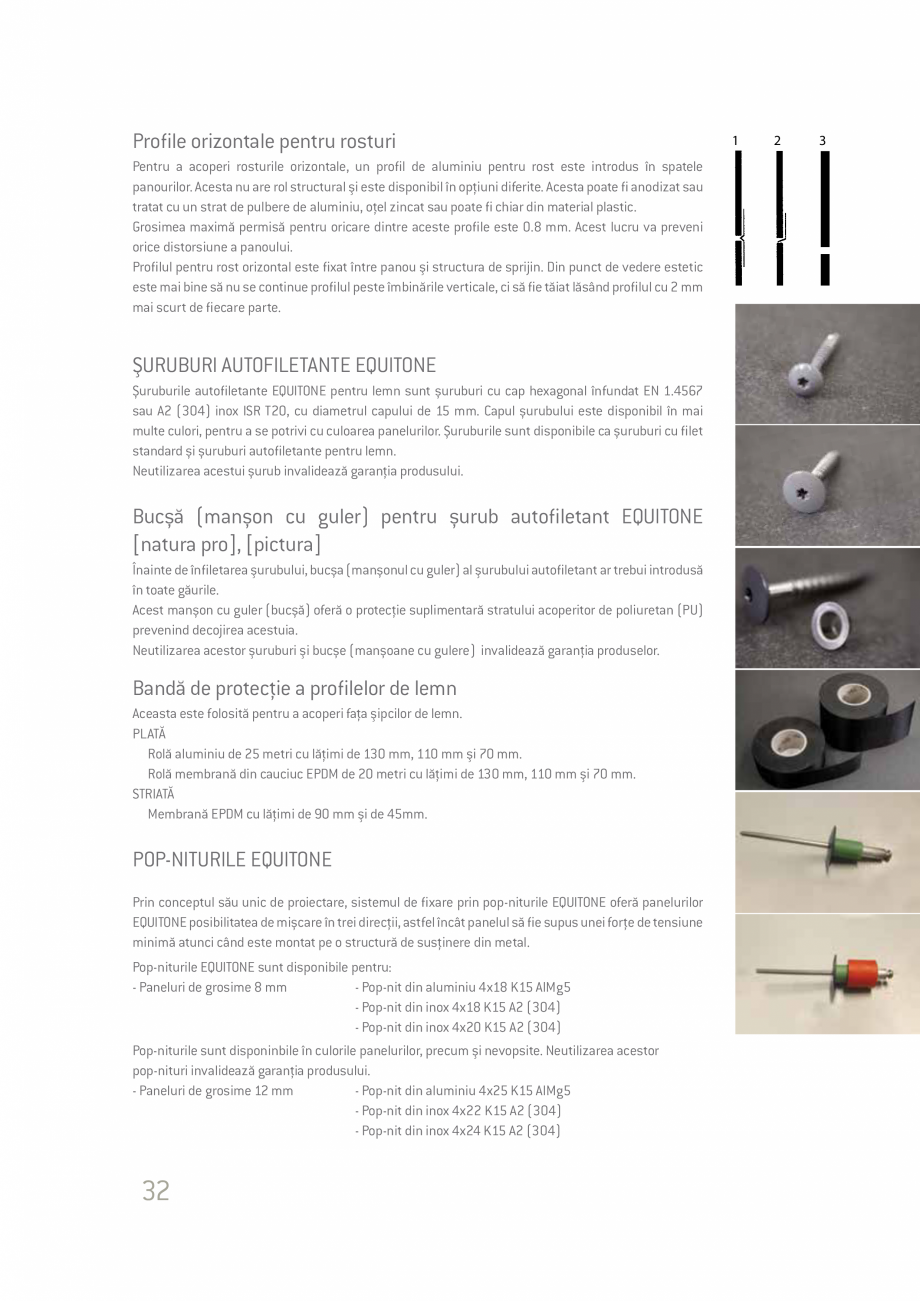

rofile orizontale pentru rosturi Pentru a acoperi rosturile orizontale, un profil de aluminiu pentru rost este introdus în spatele panourilor. Acesta nu are rol structural şi este disponibil în opţiuni diferite. Acesta poate fi anodizat sau tratat cu un strat de pulbere de aluminiu, oţel zincat sau poate fi chiar din material plastic. Grosimea maximă permisă pentru oricare dintre aceste profile este 0.8 mm. Acest lucru va preveni orice distorsiune a panoului. Profilul pentru rost orizontal este fixat între panou şi structura de sprijin. Din punct de vedere estetic este mai bine să nu se continue profilul peste îmbinările verticale, ci să fie tăiat lăsând profilul cu 2 mm mai scurt de fiecare parte. ŞURUBURI AUTOFILETANTE EQUITONE Șuruburile autofiletante EQUITONE pentru lemn sunt șuruburi cu cap hexagonal înfundat EN 1.4567 sau A2 (304) inox ISR T20, cu diametrul capului de 15 mm. Capul șurubului este disponibil în mai multe culori, pentru a se potrivi cu culoare

Pagina 48-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana rofile...

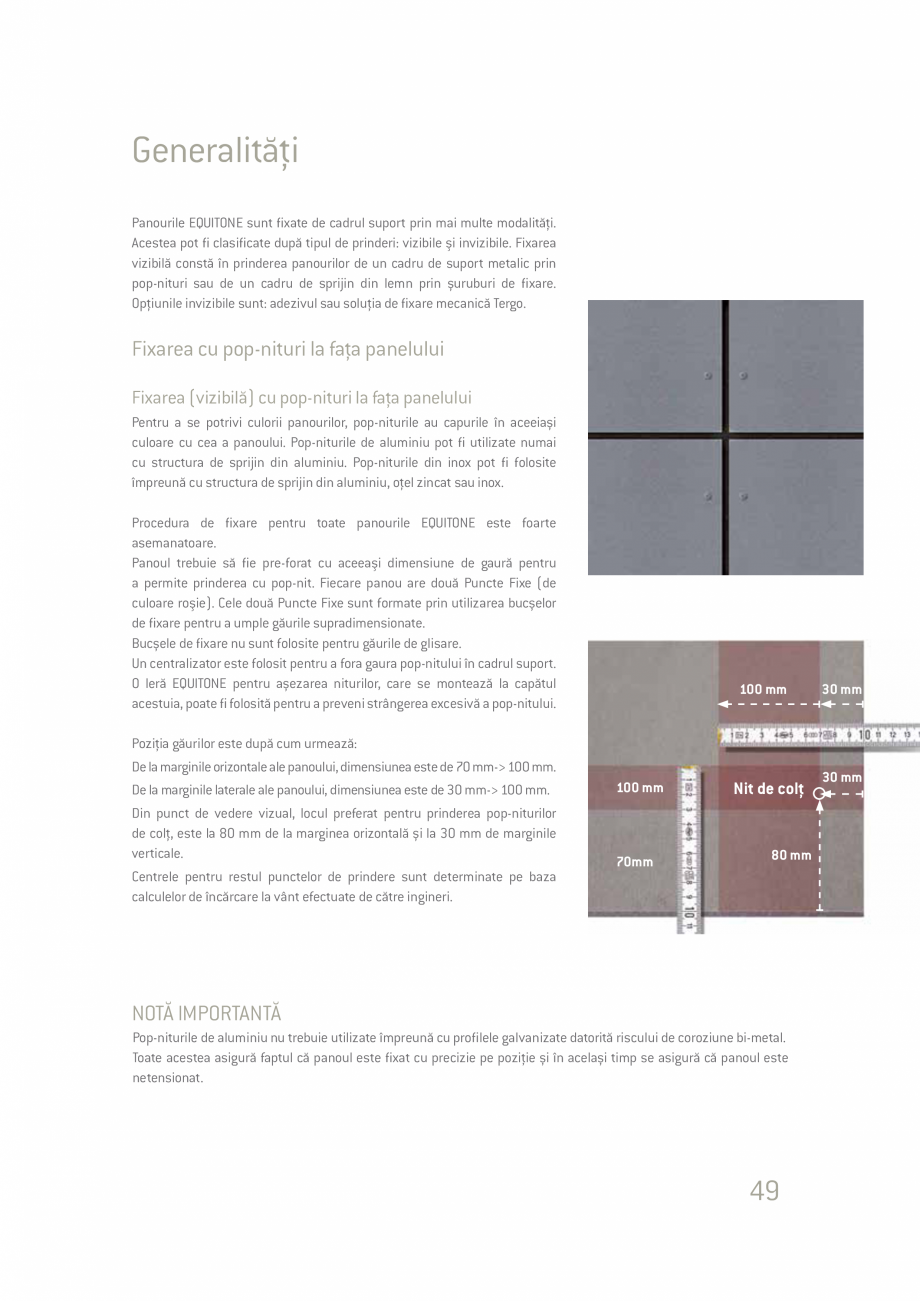

Pagina 49 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

a panelurilor. Șuruburile sunt disponibile ca șuruburi cu filet standard și șuruburi autofiletante pentru lemn. Neutilizarea acestui șurub invalidează garanţia produsului. Bucșă (manșon cu guler) pentru șurub autofiletant EQUITONE [natura pro], [pictura] Înainte de înfiletarea şurubului, bucșa (manșonul cu guler) al şurubului autofiletant ar trebui introdusă în toate găurile. Acest manșon cu guler (bucșă) oferă o protecţie suplimentară stratului acoperitor de poliuretan (PU) prevenind decojirea acestuia. Neutilizarea acestor şuruburi şi bucșe (manșoane cu gulere) invalidează garanţia produselor. Bandă de protecţie a profilelor de lemn Aceasta este folosită pentru a acoperi faţa şipcilor de lemn. PLATĂ Rolă aluminiu de 25 metri cu lăţimi de 130 mm, 110 mm şi 70 mm. Rolă membrană din cauciuc EPDM de 20 metri cu lăţimi de 130 mm, 110 mm şi 70 mm. STRIATĂ Membrană EPDM cu lăţimi de 90 mm şi de 45mm. POP-NITURILE EQUITONE Prin conceptul

Pagina 49-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana a...

Pagina 50 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

său unic de proiectare, sistemul de fixare prin pop-niturile EQUITONE oferă panelurilor EQUITONE posibilitatea de mișcare în trei direcţii, astfel încât panelul să fie supus unei forţe de tensiune minimă atunci când este montat pe o structură de susţinere din metal. Pop-niturile EQUITONE sunt disponibile pentru: - Paneluri de grosime 8 mm - Pop-nit din aluminiu 4x18 K15 AlMg5 - Pop-nit din inox 4x18 K15 A2 (304) - Pop-nit din inox 4x20 K15 A2 (304) Pop-niturile sunt disponinbile în culorile panelurilor, precum şi nevopsite. Neutilizarea acestor pop-nituri invalidează garanţia produsului. - Paneluri de grosime 12 mm - Pop-nit din aluminiu 4x25 K15 AlMg5 - Pop-nit din inox 4x22 K15 A2 (304) - Pop-nit din inox 4x24 K15 A2 (304) 32 1 2 3 Fabricile Generalităţi Etex este unic printre producătorii de fibrociment prin faptul că este specializat în producţia panourilor plate uscate natural şi cele de înaltă densitate produse prin aut

Pagina 50-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana său...

Pagina 51 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

oclavizare. Procesul de fabricaţie a fibrocimentului a rămas mai mult sau mai puţin acelaşi de peste 100 de ani. Doar ingredientele folosite s-au schimbat în timp. Din aceste ingrediente de înaltă performanţă rezultă produse cu următoarele caracteristici: UŞOARE EXCELENTĂ REZISTENŢĂ LA FOC ÎNTREŢINERE MINIMALĂ PUTERNICE REZISTENTE LA GER ASPECT PLĂCUT FOARTE DURABILE REZISTENTE LA FUNGI ŞI LA INSECTE Instalaţiile de producţie Astăzi fabrica din Neubeckum, Germania acoperă peste 30 ha şi este un specialist în tehnologia producţiei panourilor uscate natural. Fabrica a intrat în producţie în 1963 şi astăzi deţine cea mai mare instalaţie Hatschek din lume, care este dedicată producţiei de panouri EQUITONE uscate în mod natural. Cea mai avansată tehnologie de autoclavizare este folosită pentru panourile EQUITONE produse în Kapelle op den Bos, Belgia. În 1924 această unitate de producţie s-a mutat la această locaţie după ce fabrica sa an

Pagina 51-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana...

Pagina 52 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

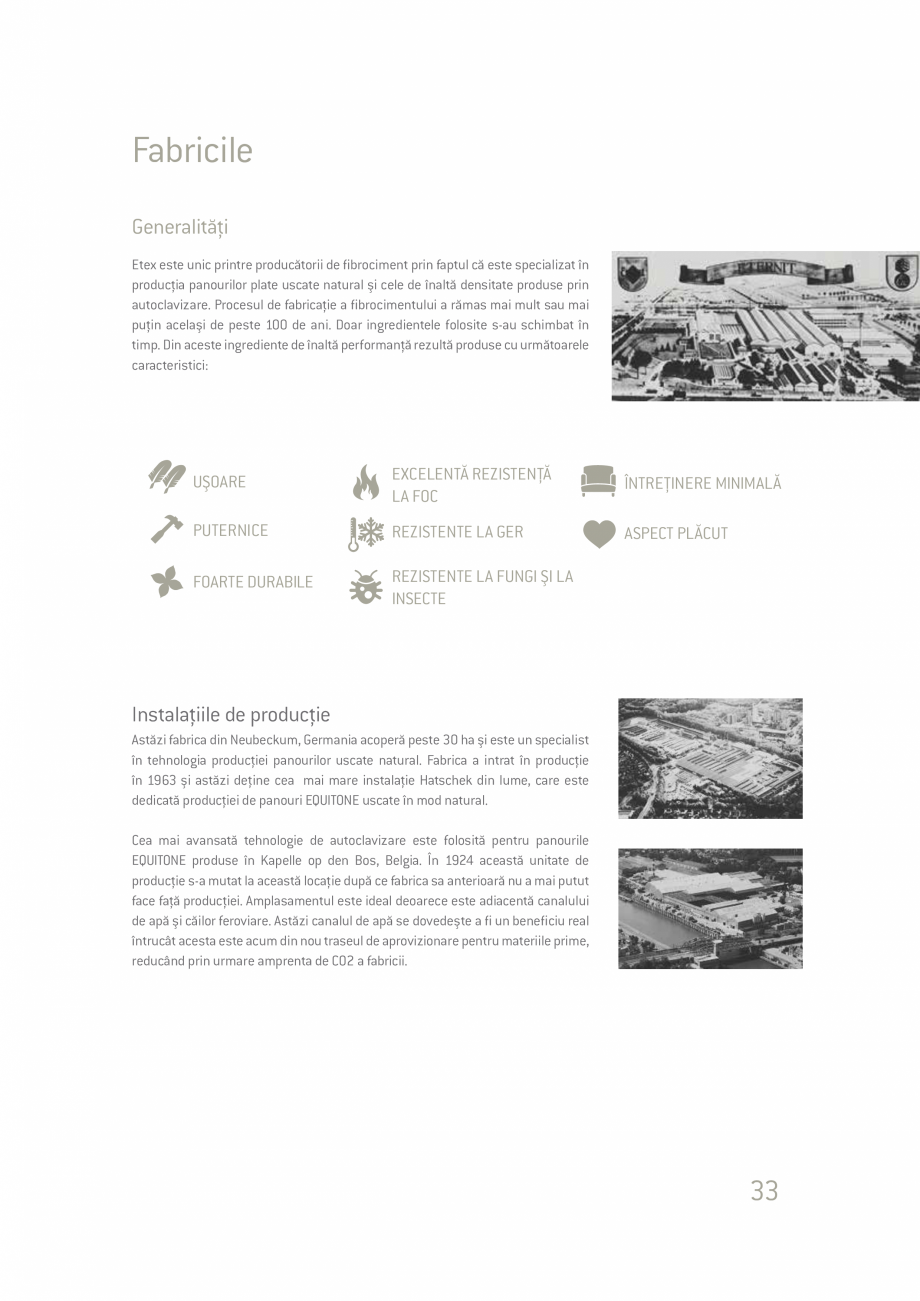

terioară nu a mai putut face faţă producţiei. Amplasamentul este ideal deoarece este adiacentă canalului de apă şi căilor feroviare. Astăzi canalul de apă se dovedeşte a fi un beneficiu real întrucât acesta este acum din nou traseul de aprovizionare pentru materiile prime, reducând prin urmare amprenta de CO2 a fabricii. 33 Standarde & Certificări Ambele facilităţi de producţie deţin cele mai recente versiuni ale următoarelor certificări ISO: ISO 9001 Sistem de Management al Calităţii ISO 14001 Sistem de Management al Mediului OHSAS 18001 Sistemul de Management al Sănătăţii și Securităţii Ocupaţionale Toate panourile EQUITONE sunt fabricate în conformitate cu cerinţele normativului EN12467 “Plăci plane din fibrociment. Specificaţii de produse şi metode de încercare.” Acest standard stabileşte cerinţele pe care trebuie să le îndeplinească toate panourile din fibrociment. În afară de aceasta toate panourile EQUITONE sunt etichetate cu

Pagina 52-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana terioară...

Pagina 53 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

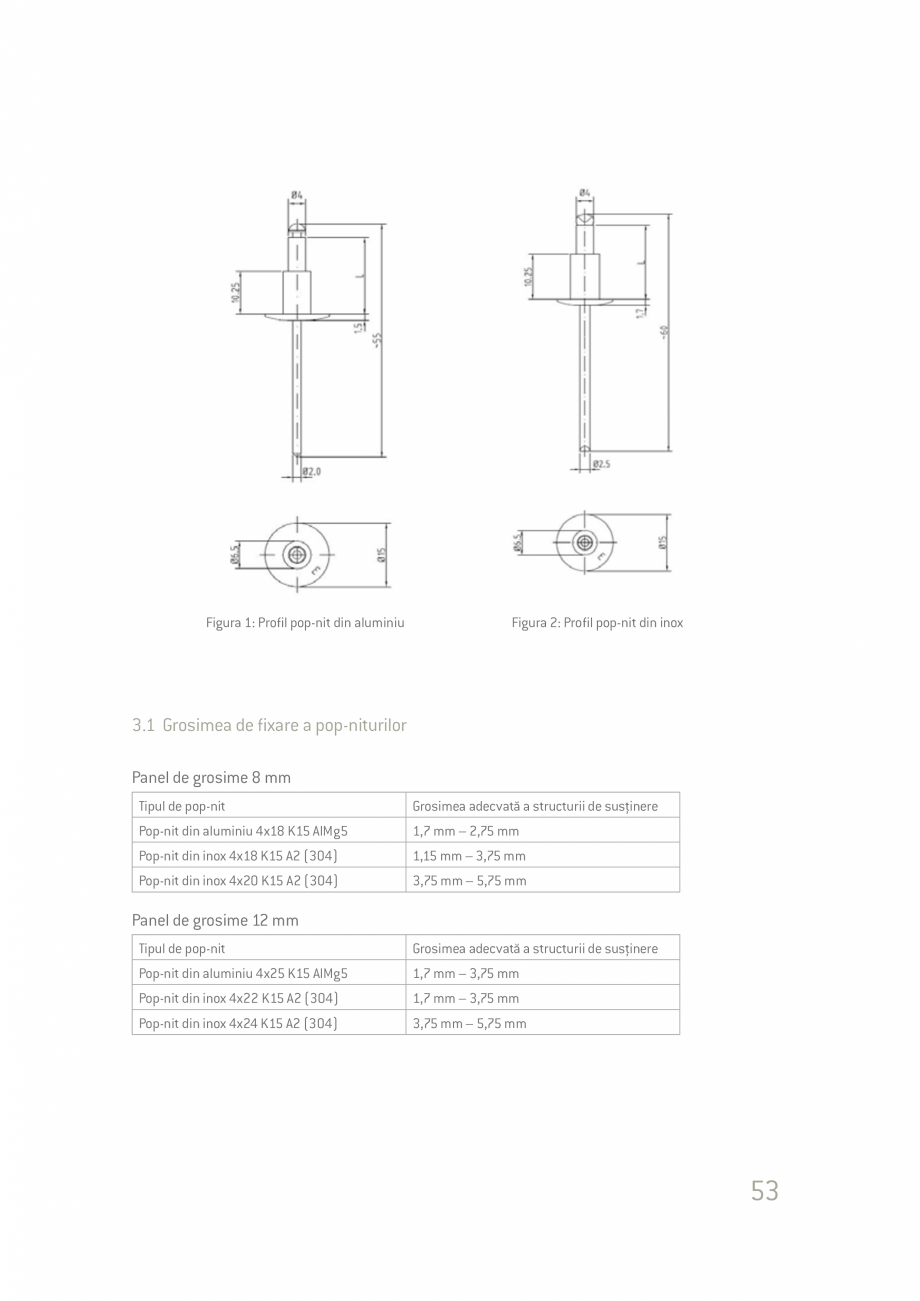

marcaj CE conform acestui standard. Acest lucru asigură în continuare faptul că produsele sunt conforme cu cele mai înalte standarde. Marcajul CE este singura dovadă de conformitate cerută de lege. Marcajul CE afişează următoarele informaţii: Simbolul marcajului CE; Detaliile producătorului (adresa) şi data fabricaţiei (anul); Informaţii codificate despre anumite proprietăţi ale produsului; Declaraţia de conformitate a producătorului. Marcajului “CE” este un fel de “paşaport tehnic”. Produsele care poartă marcajul CE pot fi comercializate în interiorul pieţei Uniunii Europene. Producătorul este responsabil pentru aplicarea marcajului CE. Pe lângă certificatele de fabricaţie şi aprobările europene, pentru anumite ţări sunt necesare aprobări locale. Exemple sunt: Irish Agrèment Board, British Agrèment Board, Avis Technique din Franţa, Zulassung din Germania, ATG din Belgia, KOMO din Olanda. Multe dintre aceste aprobări sunt acceptabile și în

Pagina 53-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana marcaj...

Pagina 54 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

alte ţări. Pentru a fi la curent cu ultimele chestiuni şi pentru a promova faţadele ventilate, unele dintre organizaţiile noastre de vânzări sunt de asemenea, membri activi ale institutelor locale, precum FHVF în Germania, CWCT în Marea Britanie sau CSTB în Franţa. 34 Procesul de fabricaţie Generalităţi Amintim din nou că fibrocimentul este un material armat, modern. Totalitatea caracteristicilor pozitive ale acestui material se ridică astăzi la nivelul înaltelor aşteptări în ceea ce privește construcţiile și designul lor. Această tehnologie pentru panouri de faţadă poate acum să privească înapoi către mai multe decenii de dezvoltare, testare şi experienţă atât în laborator cât şi în utilizarea efectivă pe termen lung, în viaţa reală. Fibrocimentul Toate panourile din fibrociment sunt fabricate prin procesul Hatschek. Baza amestecului poate fi din ciment, nisip, celuloză și apă (autoclavizat) sau ciment, var, fibre sintetice şi apă (u

Pagina 54-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana alte...

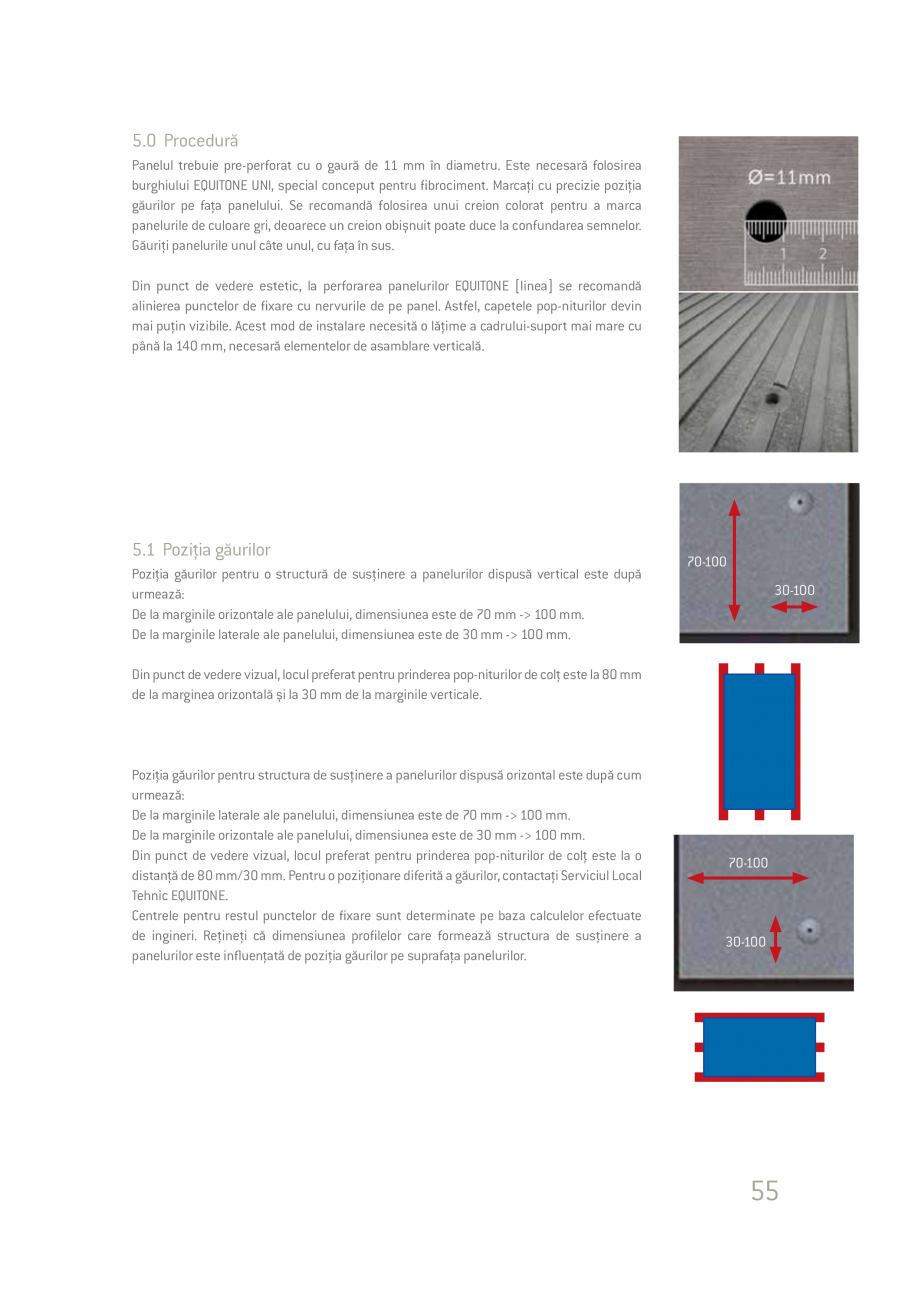

Pagina 55 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

scat natural). Aceste materiale sunt amestecate împreună pentru a crea un amestec vâscos. Amestecul lichid este apoi pompat spre un rezervor care are un număr de cilindri rotativi. Acești cilindri culeg materia solidă din amestecul vâscos, în timpul operaţiunii eliminându-se o parte din apă. De pe suprafeţele cilindrilor o curea transportatoare adună un strat subţire de fibrociment de pe fiecare cilindru. Produsul laminat rezultat este transportat peste dispozitivele de deshidratare ce funcţionează cu ajutorul vidului, eliminându-se astfel cea mai mare parte a apei. Cureaua transportatoare deplasează materialul umed către un tambur de formare, în jurul căruia se înfășoară straturi succesive până la grosimea cerută. Odată ce s-a obţinut grosimea dorită a foii, un cuţit de tăiere automat, construit în tamburul de formare este activat şi placa de produs brut “verde” iese pe o bandă transportatoare care ulterior va fi transferată către o stivă. Pl

Pagina 55-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana scat...

Pagina 56 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ăcile umede sunt stivuite şi separate cu plăci de oţel. Panourile stivuite intră apoi în presa care acţionează cu o presiune de cel puţin 12 000 de tone. Acest lucru comprimă complet panourile şi le oferă o densitate înaltă. După aceasta, panourile sunt uscate în două moduri- uscare naturală și prin autoclavizare. Fibrociment uscat natural Din toată materia primă utilizată în uscarea naturală a fibrocimentului, cea mai mare parte o reprezintă liantul cimentul Portland. Pentru a optimiza proprietăţile acestui produs sunt adăugate materiale suplimentare, precum praf de var. Fibre sintetice-organice din alcool polivinil (PVA) sunt folosite ca fibre de armare. Aceste fibre sunt similare cu cele utilizate în industria textilă, pentru a produce îmbrăcăminte impermeabilă care respiră, ţesături de protecţie şi fire de sutură medicale. În timpul procesului de producţie, fibre precum celuloza, acţionează ca un filtru de fibre, iar aerul este prezent s

Pagina 56-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ăcile...

Pagina 57 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ub forma porilor de dimensiuni microscopice. Aşa cum s-a explicat mai sus amestecul trece prin procesul Hatschek. După etapa de presare, panourile sunt lăsate la uscare în condiţii naturale timp de 28 de zile. Acest proces dificil de amestecare, formare şi uscare conduce către aspectul unic al panourilor EQUITONE [natura] caz în care fibrele materialului pot fi văzute la suprafaţa panoului. Pelicula aplicată de mai multe ori pe suprafaţa materialului prin procedee industriale, garantează panourilor un standard ridicat de calitate constant. Ele nu își pierd culoarea şi sunt stabile UV. Pe partea din spate a fiecărui panou este aplicat un strat de etanşare de aceeași înaltă calitate. Fiecare panou produs este testat şi certificat ca un material de construcţie compatibil ecologic şi sănătos. De asemenea panoul este gata să primească finisări alternative cum ar fi vopseaua de calitate superioară şi strat acoperitor de poliuretan (PU) întărit prin radiaţii

Pagina 57-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ub forma ...

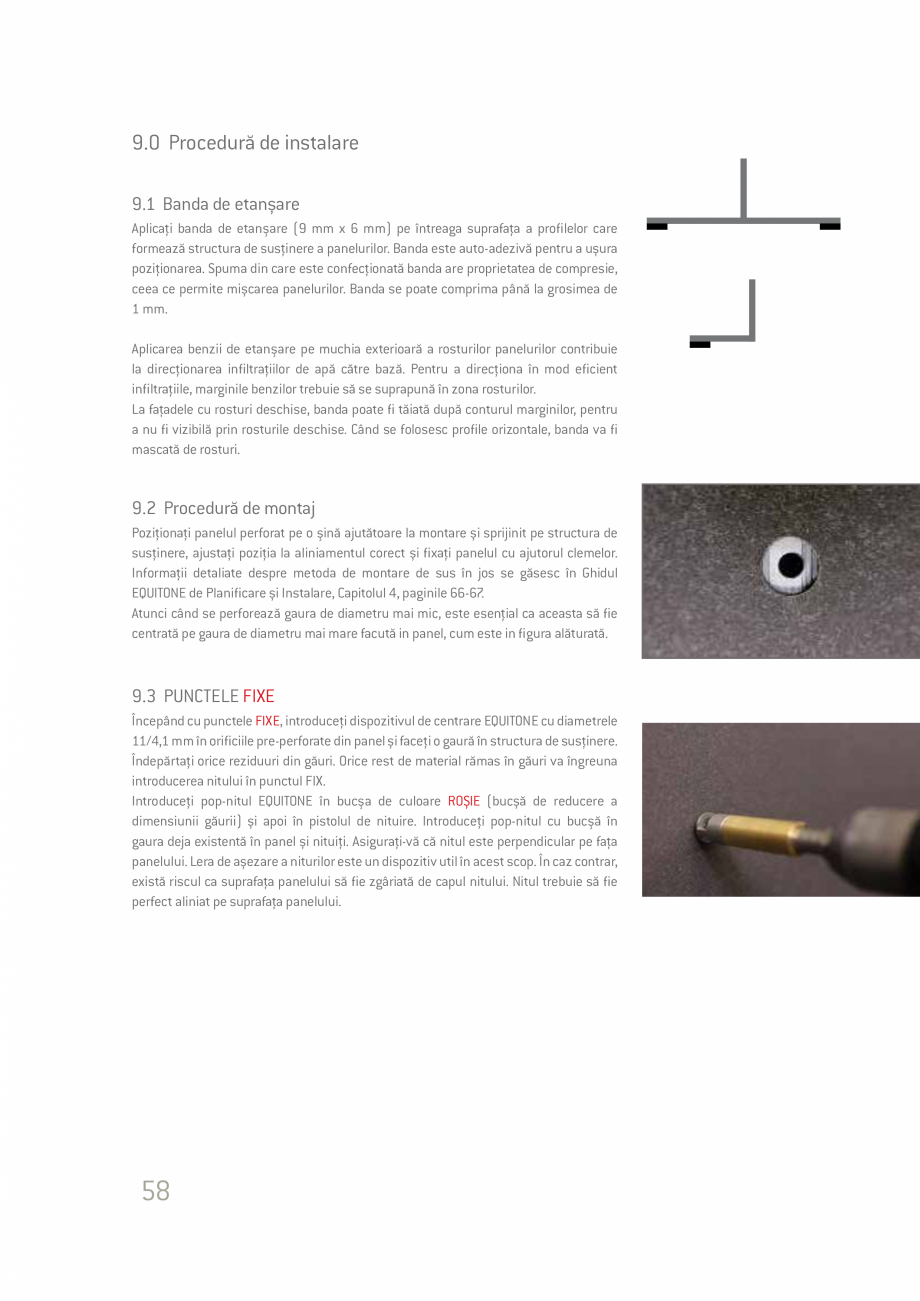

Pagina 58 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ultraviolete (UV). 35 Fibrocement autoclavizat Fibrocimentul autoclavizat este produs din patru ingrediente principale de bază - dioxid de siliciu (nisip), ciment, celuloză şi apă. Aceste materiale sunt amestecate împreună pentru a crea un amestec vâscos. Acest amestec trece prin procesul Hatschek aşa cum s-a explicat mai sus. În urma etapei de presare stivele se introduc într-un cuptor cu presiune de dimensiuni industriale, cunoscut cu numele de autoclavă şi se adaugă abur autoclavei până când se ajunge la temperatura corectă. Apoi, autoclava funcţionează cât timp este necesar. Odată ce au ieșit plăcile din autoclavă, ele deja au atins o mare parte din rezistenţa lor finală. În această etapă aceste panouri sunt gata pentru finisare, tăiere şi alte pregătiri necesare pentru expedierea către destinaţii diverse din piaţa de desfacere. Generalităţi Chiar dacă sunt diferenţe între procesele de fabricaţie ale panourilor autoclavizate si cele usca

Pagina 58-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana...

Pagina 59 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

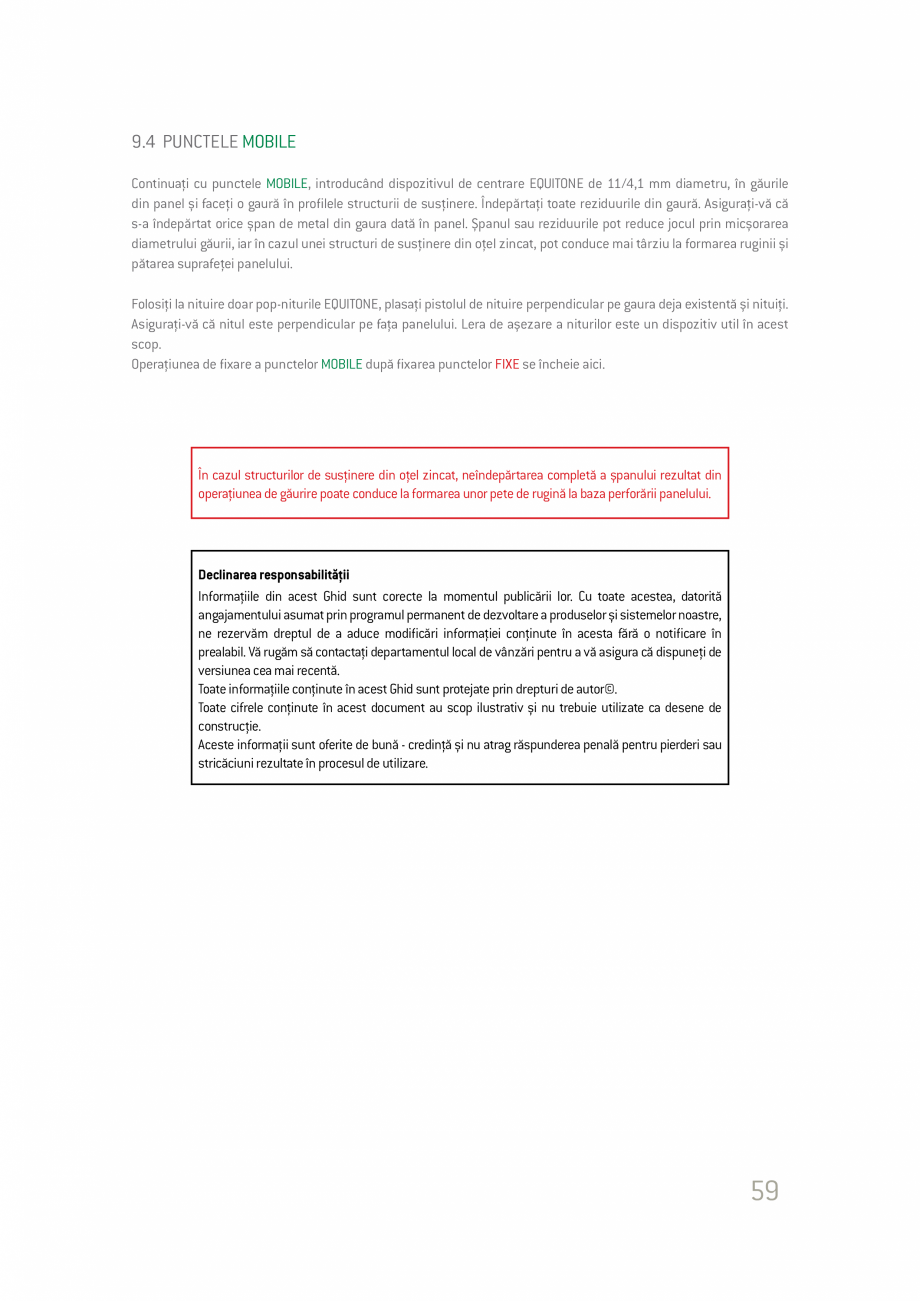

te natural, rezultatele finale sunt destul de asemănătoare. Între toate panourile există unele diferenţe tehnice minore, acestea nefăcând un panou mai performant decât altul, la folosirea în faţadele ventilate. Principala diferenţă dintre panouri este în totalitate legat de aspectul final. Nu este posibil să se obţină aspectul fibrelor la suprafaţa panoului EQUITONE [natura] cu un panou autoclavizat. Acelaşi lucru este valabil pentru panoul EQUITONE [tectiva], nefiind posibil obţinerea finisajului său natural unic, cu un panou uscat natural. Culoare Pe parcursul procesului de fabricaţie al panourilor EQUITONE, culoarea panoului este verificată la intervale regulate. Dacă este necesar, procesul este ajustat pentru a se asigura că aspectul panourilor este unul consistent. Pentru a defini şi descrie variaţia de culoare şi de nuanţe este folosit sistemul de culoare CieLab, recunoscut la nivel internaţional. Culoarea panoului poate fi determinată de parametrii

Pagina 59-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana te...

Pagina 60 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

a, b și L. Sistemul CieLab este format din două axe “a” şi “b”, care sunt la unghiuri drepte unul faţă de altul şi definesc nuanţa. Axa “a” reprezintă verde spre rosu. Axa “b” reprezintă albastru spre galben. A treia axa indică luminozitatea “L”. Aceasta este perpendiculară pe axele “a”, “b”. Variaţiile de culoare sunt clasificate ca Δ L, Δ a şi Δ b. (Δ = delta). Diferenţele de culoare dintre panouri nu pot fi excluse în întregime de la orice faţadă. Cu toate acestea, buna practică în șantier pentru a reduce riscul unei plângeri pentru nonconformitate, ar fi asigurarea că toate panourile de pe aceeași faţadă provin dintr-un singur lot şi că materialul este comandat într-un termen rezonabil. În cazul în care sunt variaţii de culoare evidente, panoul ar trebui să retras înainte de a fi fixat în poziţie. La vizualizarea panourilor se recomandă ca acestea să fie privite de la o distanţă rezonabilă de aproximativ 3.0

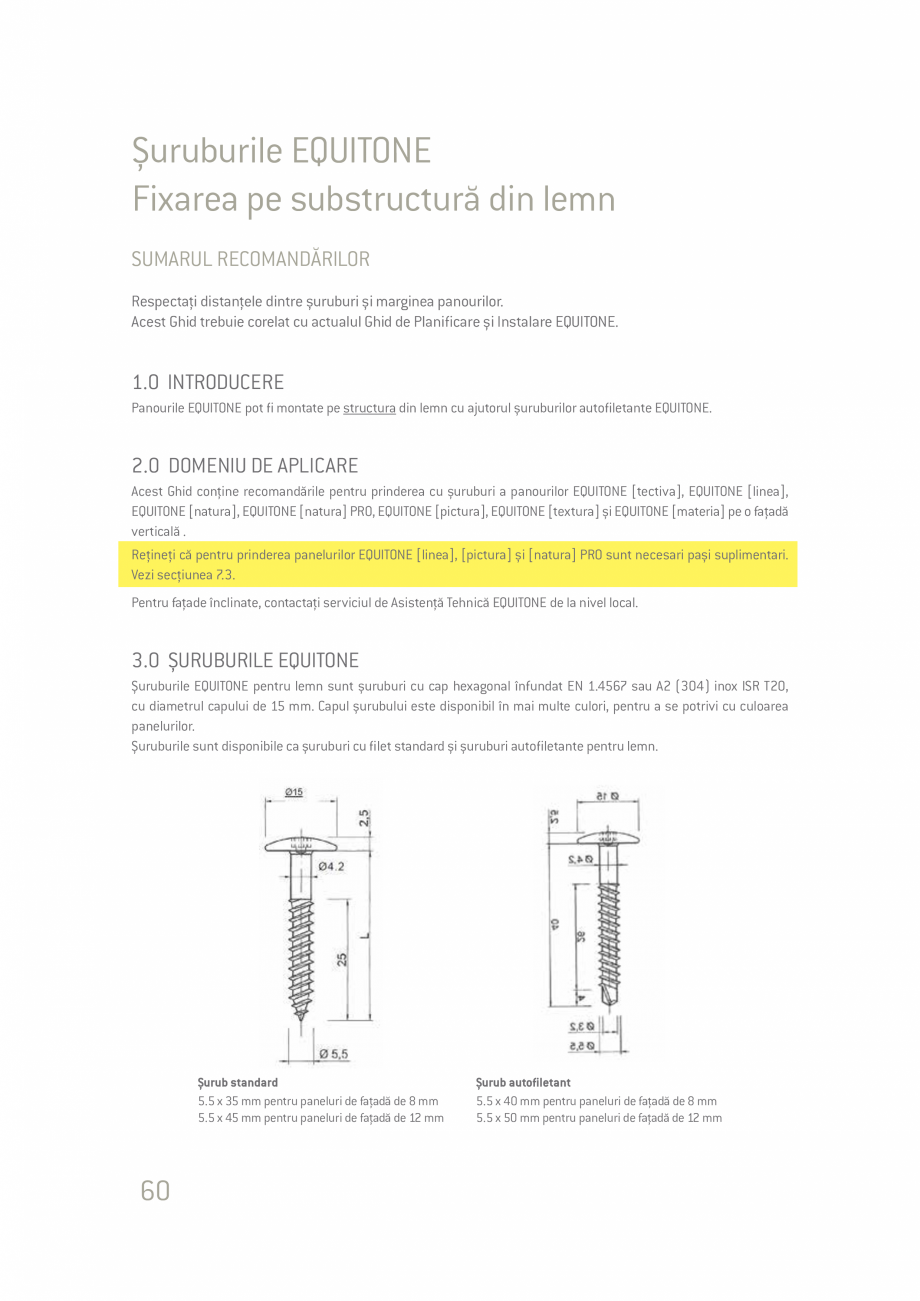

Pagina 60-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana a, b și...

Pagina 61 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

m şi din unghiuri diferite. Diferenţele de culoare pot fi accentuate de orientarea panoului, unghiul de vizualizare şi efectele de lumină și umiditate. Pentru măsurarea culorii pe șantier poate fi folosit dispozitivul spectro-ghid Byk-Gardner GmbH 36 Durabilitatea Fabricile Fiecare fabrică lucrează constant pentru a face procesul de fabricaţie mai durabil din punct de vedere al mediului. Unele iniţiative recente includ: trecerea de la combustibil solid la gaze naturale, achiziţia varului şi a nisipului la nivel local, folosirea celulozei din surse complet regenerabile, schimbarea modului în care materiile prime sunt livrate (de exemplu transportul prin intermediul canalului de apă), introducerea unei noi unităţi de co-generare a energiei care recuperează energia primară şi o reutilizează şi cu scopul de a avea toate deşeurile grele din fabrică, reciclabile. Ambele fabrici funcţionează în conformitate cu Sistemul de Management al Mediului ISO 14001. Perfor

Pagina 61-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana m şi din...

Pagina 62 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

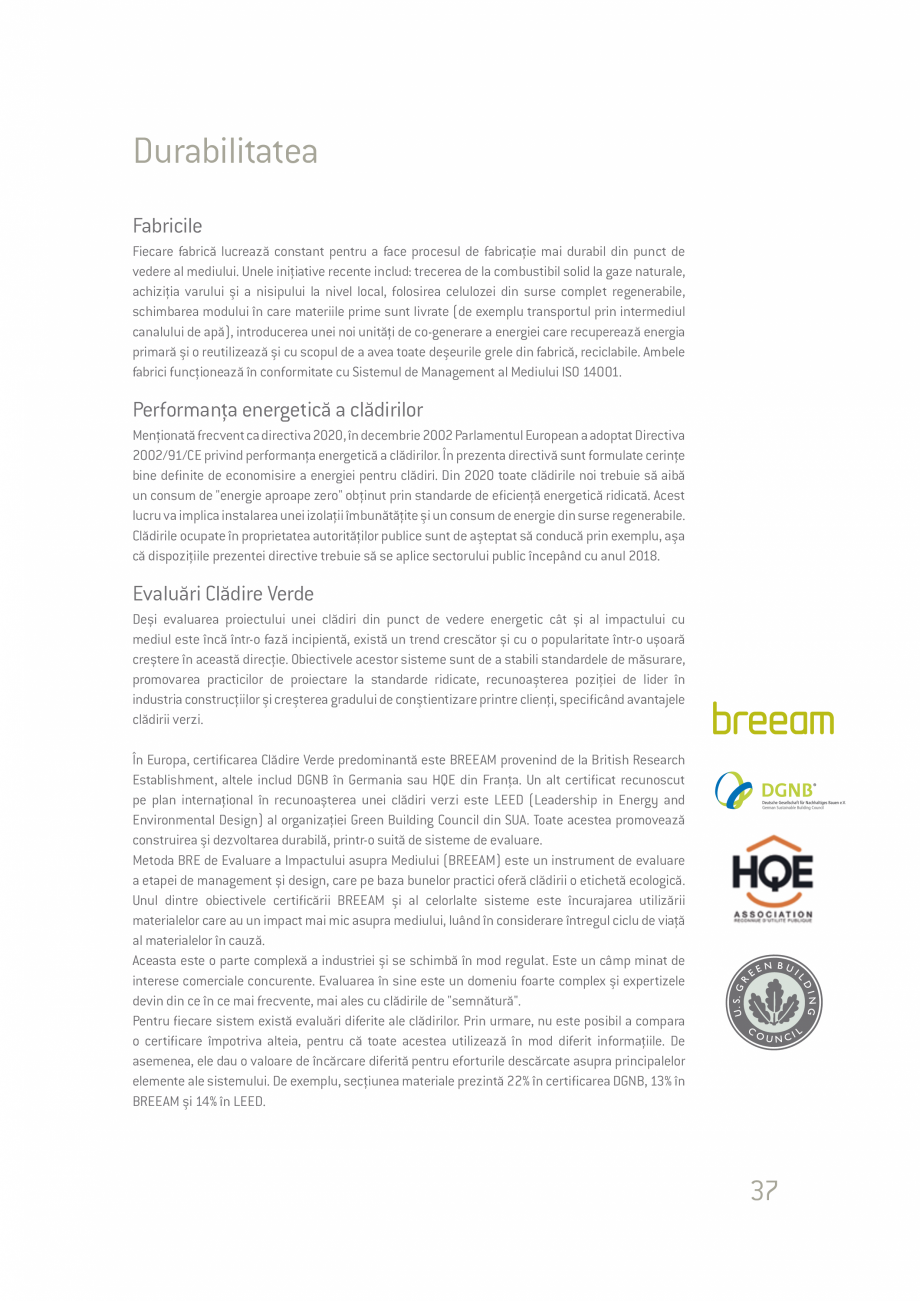

manţa energetică a clădirilor Menţionată frecvent ca directiva 2020, în decembrie 2002 Parlamentul European a adoptat Directiva 2002/91/CE privind performanţa energetică a clădirilor. În prezenta directivă sunt formulate cerinţe bine definite de economisire a energiei pentru clădiri. Din 2020 toate clădirile noi trebuie să aibă un consum de "energie aproape zero" obţinut prin standarde de eficienţă energetică ridicată. Acest lucru va implica instalarea unei izolaţii îmbunătăţite şi un consum de energie din surse regenerabile. Clădirile ocupate în proprietatea autorităţilor publice sunt de aşteptat să conducă prin exemplu, aşa că dispoziţiile prezentei directive trebuie să se aplice sectorului public începând cu anul 2018. Evaluări Clădire Verde Deși evaluarea proiectului unei clădiri din punct de vedere energetic cât și al impactului cu mediul este încă într-o fază incipientă, există un trend crescător și cu o popularitate într-o

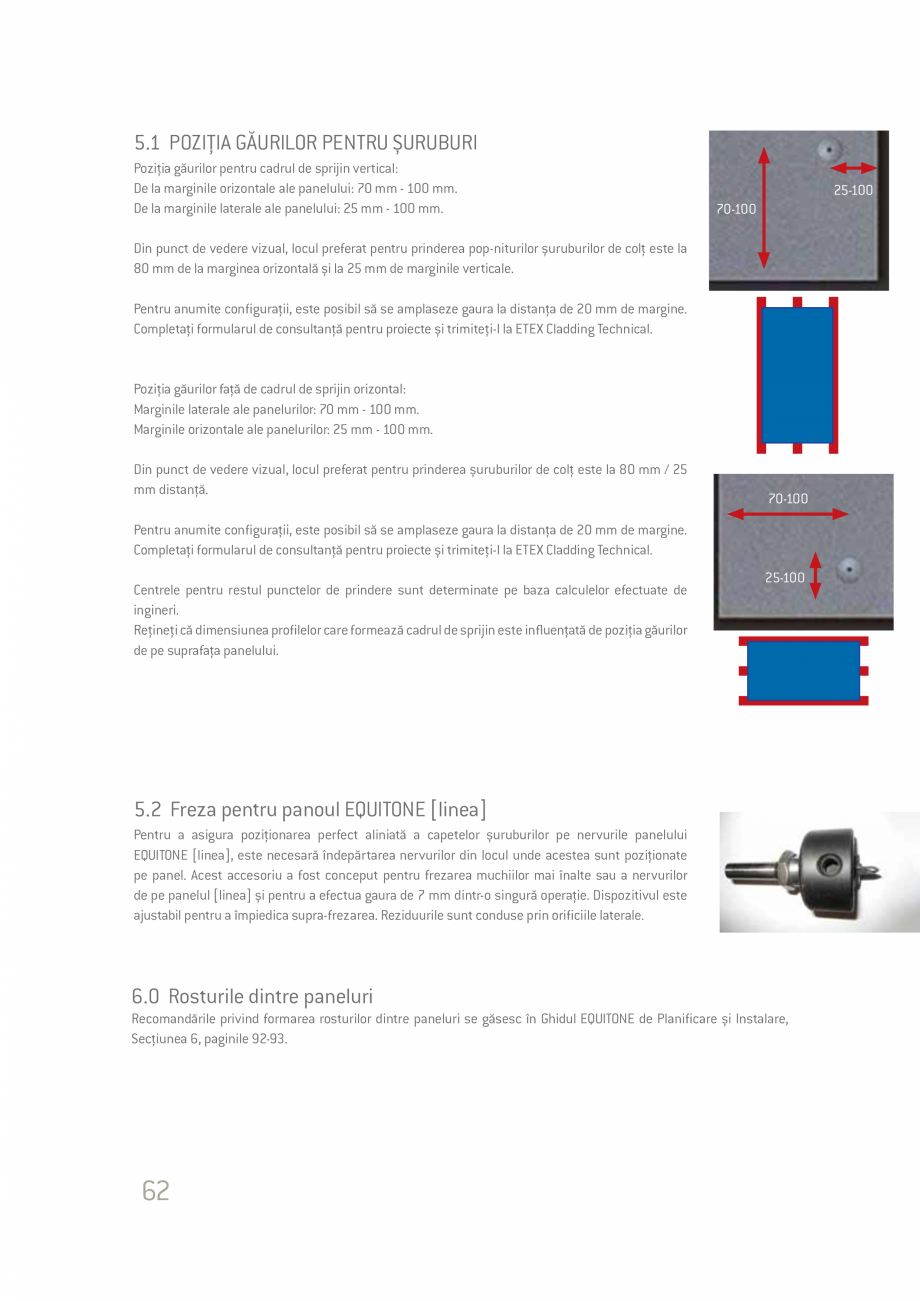

Pagina 62-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana manţa...

Pagina 63 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ușoară creștere în această direcţie. Obiectivele acestor sisteme sunt de a stabili standardele de măsurare, promovarea practicilor de proiectare la standarde ridicate, recunoaşterea poziţiei de lider în industria construcţiilor şi creşterea gradului de conştientizare printre clienţi, specificând avantajele clădirii verzi. În Europa, certificarea Clădire Verde predominantă este BREEAM provenind de la British Research Establishment, altele includ DGNB în Germania sau HQE din Franţa. Un alt certificat recunoscut pe plan internaţional în recunoașterea unei clădiri verzi este LEED (Leadership in Energy and Environmental Design) al organizaţiei Green Building Council din SUA. Toate acestea promovează construirea şi dezvoltarea durabilă, printr-o suită de sisteme de evaluare. Metoda BRE de Evaluare a Impactului asupra Mediului (BREEAM) este un instrument de evaluare a etapei de management și design, care pe baza bunelor practici oferă clădirii o etichetă eco

Pagina 63-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ușoară
...

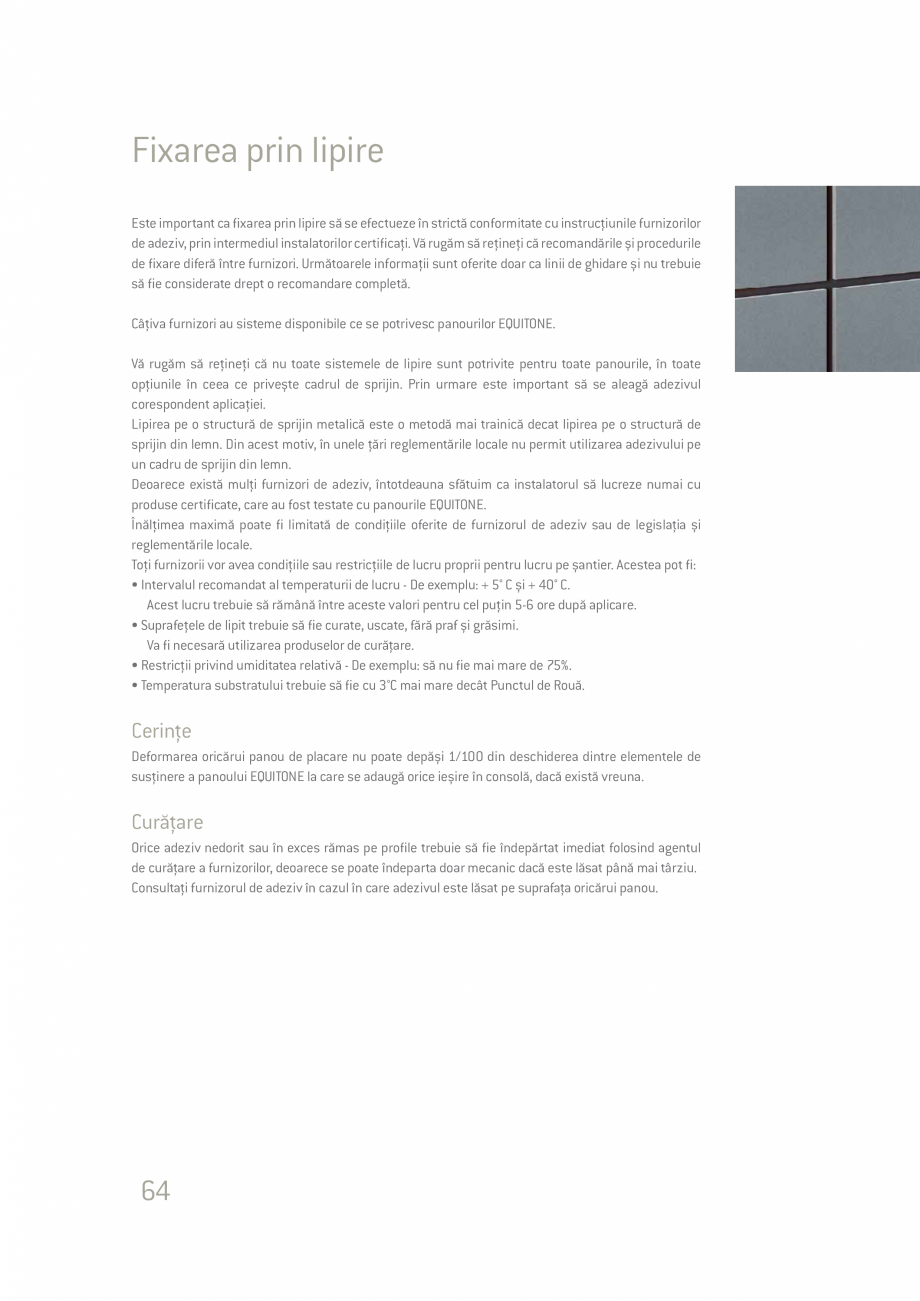

Pagina 64 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

logică. Unul dintre obiectivele certificării BREEAM şi al celorlalte sisteme este încurajarea utilizării materialelor care au un impact mai mic asupra mediului, luând în considerare întregul ciclu de viaţă al materialelor în cauză. Aceasta este o parte complexă a industriei şi se schimbă în mod regulat. Este un câmp minat de interese comerciale concurente. Evaluarea în sine este un domeniu foarte complex şi expertizele devin din ce în ce mai frecvente, mai ales cu clădirile de "semnătură". Pentru fiecare sistem există evaluări diferite ale clădirilor. Prin urmare, nu este posibil a compara o certificare împotriva alteia, pentru că toate acestea utilizează în mod diferit informaţiile. De asemenea, ele dau o valoare de încărcare diferită pentru eforturile descărcate asupra principalelor elemente ale sistemului. De exemplu, secţiunea materiale prezintă 22% în certificarea DGNB, 13% în BREEAM şi 14% în LEED. 37 Declaraţie de mediu pentru produs

Pagina 64-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana logică.
...

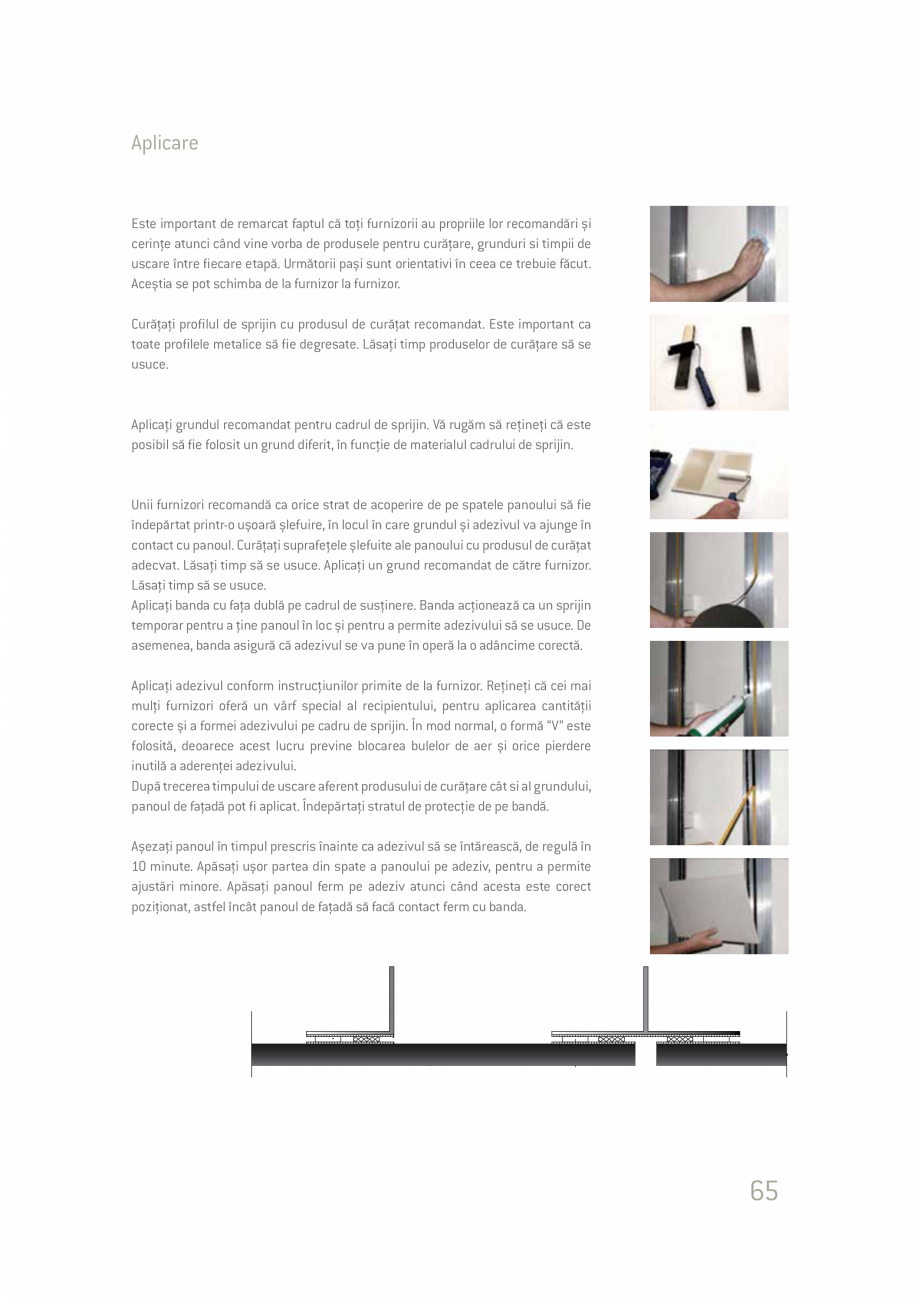

Pagina 65 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

(EPD) O declaraţie de mediu pentru produs (EPD) este un raport de impact asupra mediului verificat de o terţă parte, care se produce în timpul fabricaţiei şi a duratei de viaţă a unui produs. Acesta include o evaluare a ciclului de viaţă al produsului. Evaluarea ciclului de viaţă este singura metodă care măsoară impactul asupra mediului de către un produs sau o activitate (un sistem de produse) asupra ciclului său întreg de viaţă. Prin urmare este o abordare holistică care ia în considerare: - Extracţia şi tratamentul materiilor prime; - Transportul şi distribuţia; - Instrumente educaţionale; - Fabricarea produsului; - Utilizarea produsului; - Sfârşitul duratei de viaţă a produsului. Scopul principal al evaluării ciclului de viaţă este reducerea impactului asupra mediului al produselor şi serviciilor prin îndrumarea în procesul decizional. Pentru companii, proiectanţi şi guverne, evaluarea ciclului de viaţă reprezintă un instrument de ajutor î

Pagina 65-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana (EPD)
O...

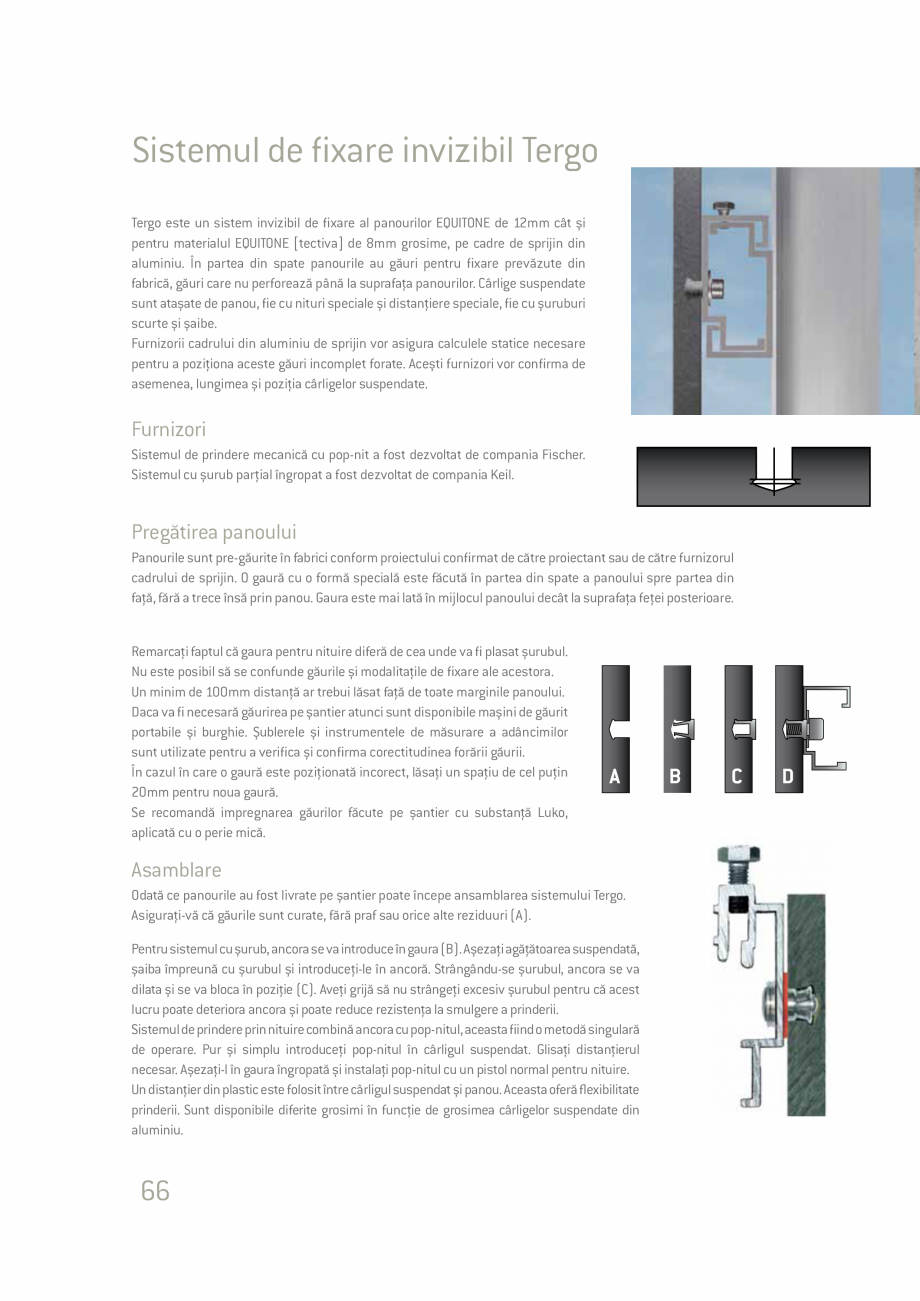

Pagina 66 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

n luarea deciziilor pentru punerea în aplicare a dezvoltării durabile. Toate panourile EQUITONE sunt certificate cu o Declaraţie de Mediu pentru Produs conform ISO 14025 sau EN 15804. Aceste declaraţii (EPD) sunt valoroase, deoarece le sunt de ajutor proiectanţilor şi evaluatorilor în completarea Evaluărilor certificării de Clădire Verde. Ghidul Verde BRE În UK British Research Establishment unul dintre cele mai renumite centre de cercetare din lume are un “Caiet de sarcini al Ghidului Verde” care conţine o listă de materiale de construcţii şi componente care sunt evaluate în termenii impactului lor asupra mediului de-a lungul întregului lor ciclu de viaţă, de la fabricare până la sfârșitul vieţii sale conform specificaţiilor comparabile. Panourile EQUITONE pot obţine o clasificare A+ atunci când sunt utilizate în tipurile de construcţii specificate în ghid. Reciclarea Preocuparea de astăzi este legată de ceea ce se întâmplă cu materialul la sf�

Pagina 66-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana n luarea ...

Pagina 67 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

�rşitul vieţii sale. Modul în care sunt eliminate materialele este o preocupare în creştere a protecţiei mediului. Un beneficiu al faţadelor ventilate din fibrociment este că straturile componente, pot fi separate atunci când faţada ajunge la sfârşitul vieţii sale. Acest lucru înseamnă că părţile componente ca fibrocimentul, aluminiul, lemnul sau termoizolaţia - toate pot fi despărţite şi trimise separat pentru reciclare. Acest lucru nu este posibil cu alte materiale sau Sisteme Compozite de Izolaţie Termică Exterioară (ETICS). Un nou proces revoluţionar a permis ca majoritatea produselor din fibrociment EQUITONE care nu sunt adecvate pentru distribuţie, să fie reciclate înapoi în producţie ca o componentă a materiei prime. Acest lucru reduce emisiile de CO2 şi reduce consumul de energie. Durata lungă de viaţă Speranţa de viaţă a unei faţade ventilate din fibrociment a fost confirmată de către organizaţia British Research Establishment ca fii

Pagina 67-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana �rşitul ...

Pagina 68 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

nd mai mare de 50 de ani în Marea Britanie. 38 39 LUCRUL CU MATERIALELE EQUITONE CAPITOLUL 3 LUCRUL CU MATERIALELE EQUITONE 40 Scule Pentru o instalare fără probleme a panourilor EQUITONE sunt recomandate următoarele scule. Noi încurajăm utilizarea sculelor care elimină praf, folosite la găurirea şi la tăierea panourilor. • Fierăstrău electric portabil prevăzut cu aspirator şi o șină de ghidare, cum ar fi: Festo AXT50LA; Mafell PS3100SE; • Disc fierăstrău circular pentru fibrociment EQUITONE • Fierăstrău pendular cu o pânză Bosch T141HM • Mașină de găurit/înșurubat cu acumulator • Centralizator EQUITONE • Burghie EQUITONE pentru fibrociment • Pistol pentru nituire portabil - de exemplu Geispa Accubird • Leră EQUITONE pentru așezarea niturilor • • • • Cleme care nu deteriorează suprafaţa panoului Distanţiere pentru a seta decalajul la nivelul rosturilor Dispozitiv cu ventuze (prin aspiraţie) pentru ridicarea panoului Și

Pagina 68-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana nd mai...

Pagina 69 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

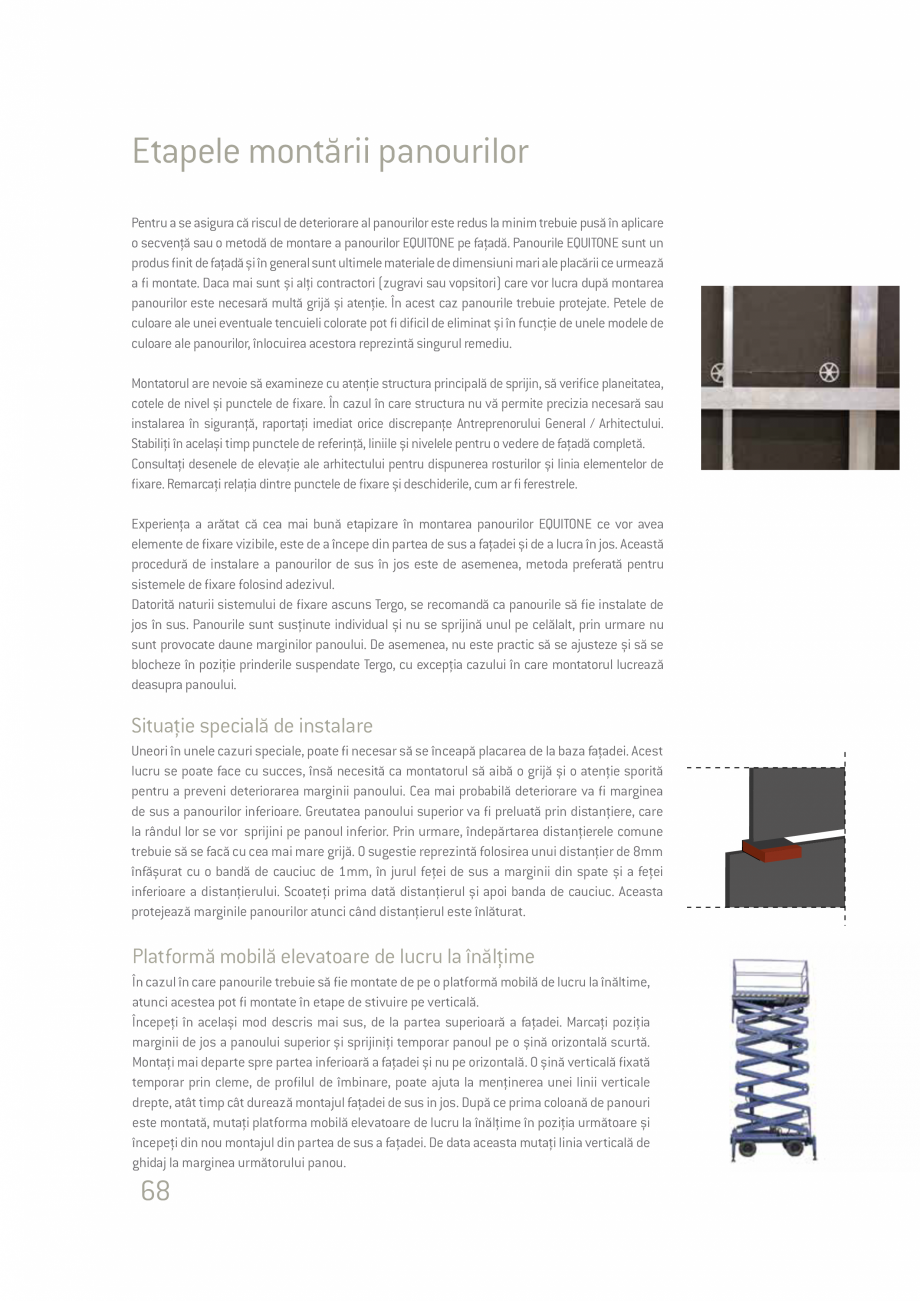

nă suport din metal pentru asistenţă în timpul instalării Lucrul pe șantier Protecţia muncii Toate panourile EQUITONE au propriile lor fișe cu date de protecţia muncii, care sunt în conformitate cu regulamentul (CE) nr 1907/2006/EG, articolul 31. Aceste fișe subliniază orice riscuri asociate lucrului cu panourile, precum şi măsurile pentru minimizarea riscului. Depozitarea Toate panourile trebuie depozitate orizontal pe paleţi la interior şi sub o acoperire, în condiţii uscate, protejate de vreme şi de alţi contractori. Stivuiţi paleţii într-un mod în care panourile să fie ventilate. Dacă umidităţii îi este permisă să pătrundă între plăcile depozitate, este posibil să apară la suprafaţa lor o pătare permanentă sub formă de eflorescenţă. Atunci când temperatura ambiantă este ridicată, condensul din interiorul ambalajului poate fi o problemă. Protecţia exterioară din material plastic poate provoca condens, dacă aceasta nu este ventilat�

Pagina 69-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana nă...

Pagina 70 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

�. Nu livraţi panouri la șantierul în care nu pot fi instalate imediat sau nu pot fi descărcate într-o zonă adecvată pentru depozitare, bine protejată. Depozitaţi produsele la distanţă de sol şi pe rigle de stivuire la un maxim de 600mm între ele. Stivele individuale pot avea 500mm înălţime dar nu mai mult de 5 stive pot fi puse una peste alta. Panourile EQUITONE [natura], [natura pro], [pictura] şi [textura] sunt livrate cu folie sau protecţie de hârtie între feţele decorate. Această protecţie nu trebuie eliminată. Depozitaţi panourile faţă în faţă sau spate către spate. Panourile nu trebuie depozitate faţă către spate. 41 Manipularea Întotdeauna ridicaţi panourile complet unul faţă de celălalt, niciodată glisând unul peste celălalt, deoarece pot apărea zgârieturi. Pentru a transporta panourile, sprijiniţi-le pe marginea lor din spate şi ridicaţi cu ajutorul a doi oameni (o persoană la fiecare capăt) protejând faţa lor de zgâriere

Pagina 70-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana �.
Nu...

Pagina 71 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

sau deteriorare. Întotdeauna înclinaţi panoul spre marginea din spate pentru a evita deteriorarea vizibilă a marginii din faţă. Utilizarea suporţilor moi poate ajuta panoul să se sprijine pe muchie. Transportul Mutarea panourilor care sunt stivuite pe paleţi ar trebui făcută cu un motostivuitor sau cu o macara. Asiguraţi-vă că panourile sunt depozitate în siguranţă pe palet într-un mod în care nu va cauza daune. Stivele ar trebui să fie transportate sub o învelitoare impermeabilă. 42 Perforarea panourilor Panourile ar trebui găurite cu grijă folosind burghie EQUITONE special concepute pentru fibrociment. Aceste burghie sunt din oţel complet călit cu o margine de tăiere pentru a se potrivi fibrocimentului. Acestea reduc riscul de alunecare pe suprafaţa panoului, oferind o găurire curată (fără bavuri sau arsură) şi au o durată de viaţă foarte lungă. Această ilustraţie demonstrează diferenţele dintre un burghiu standard pentru zidărie şi un

Pagina 71-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana sau...

Pagina 72 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

burghiu EQUITONE. Găurirea folosind burghiul pentru zidărie a rezultat într-un praf fin, arderea fibrocimentului şi o gaură alungită. Atunci când se găurește pe șantier, pentru a ajuta la accelerarea procesului se poate folosi un şablon pentru poziţionarea găurii. Acest lucru este util mai ales pentru găurile de colţ. Acest şablon poate fi făcut pe șantier, de regulă din metal. Asiguraţi-vă că şablonul nu lasă vreun semn pe faţa panoului. Atunci când se găurește un panou este recomandat să îl plasaţi pe o masă de lucru solidă, de preferat la interior sau sub o acoperire. Acest lucru va reduce riscul de pătare ca rezultat al procesului de găurire în mediu umed. În situţia ideală doar un singur panou ar trebui să fie găurit la un moment dat. Nu găuriţi mai multe panouri în acelaşi timp. Panoul trebuie ţinut ferm în loc, pentru a evita vibraţiile. Dezactivaţi funcţia de ciocan a mașinii de găurit pentru că acest lucru poate provoca mi�

Pagina 72-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana burghiu
...

Pagina 73 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

�carea și alunecarea acesteia. Curăţaţi tot praful imediat după găurire. Debitarea panourilor În măsura în care este posibilă, trebuie efectuată pre-tăierea panourilor în afara amplasamentului. În situaţiile în care acest lucru nu este posibil din cauza condiţiilor nefavorabile, atunci se poate face la faţa locului, în șantier. Pentru fierăstraie circulare sunt foarte recomandate discurile de tăiere EQUITONE în situaţia debitării panourilor pe șantier. Aceste discuri de tăiere au fost proiectate special pentru fibrociment, iar atunci când sunt utilizate corect rezultă un nivel ridicat de finisare. Lama este unică, cu vârfurile dinţiilor de diamant, modelaţi pentru a produce o margine tăiată fără rupturi, în timp ce construcţia sa compozit este realizată pentru amortizarea vibraţiilor. Diametrul discului Grosimea discului Diametrul găurii Număr de dinţi discului Viteza de tăiere RPM 160 mm 3.2 mm 20 mm 4 4000 190 mm 3.2 mm 20 mm

Pagina 73-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana �carea...

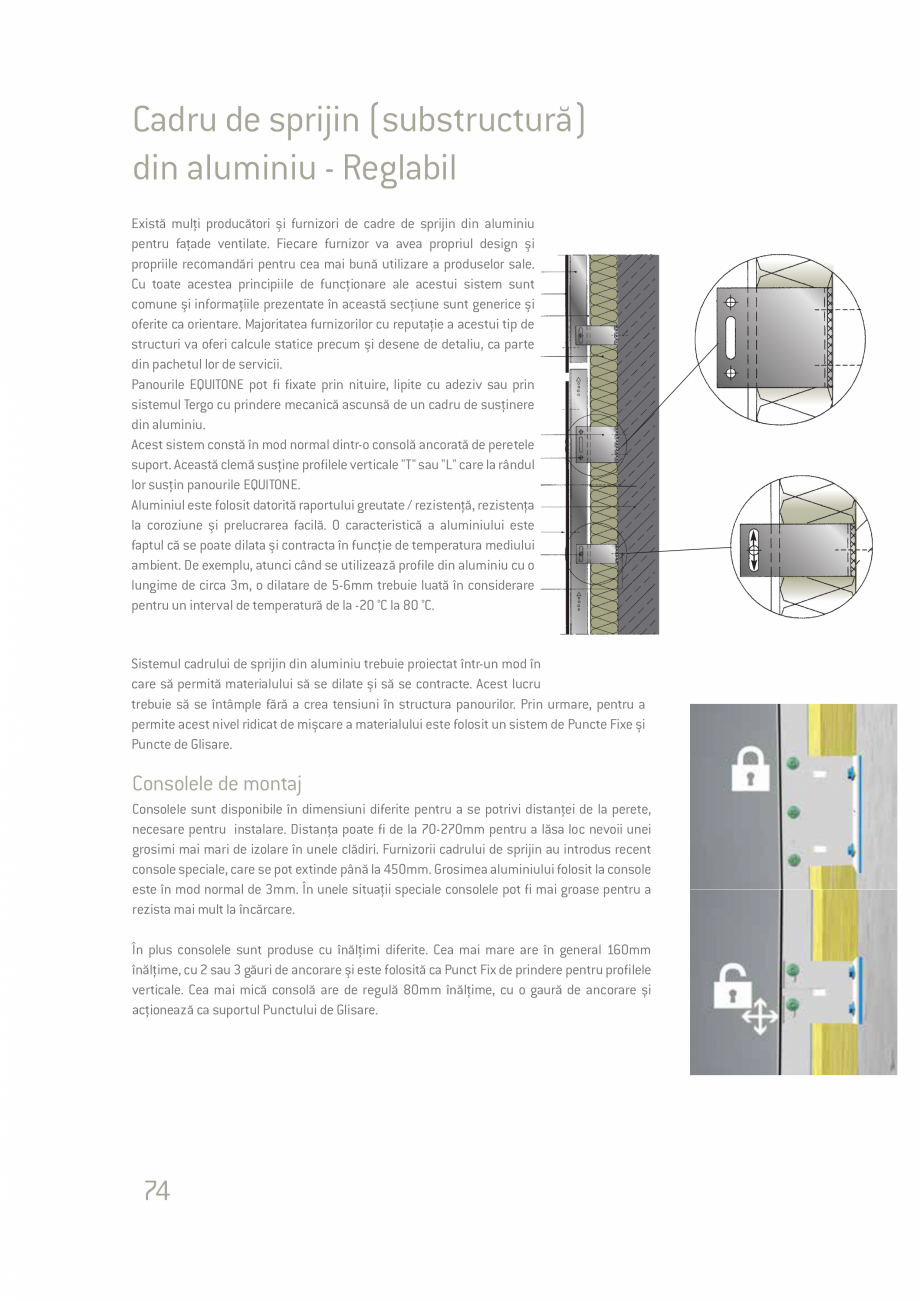

Pagina 74 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

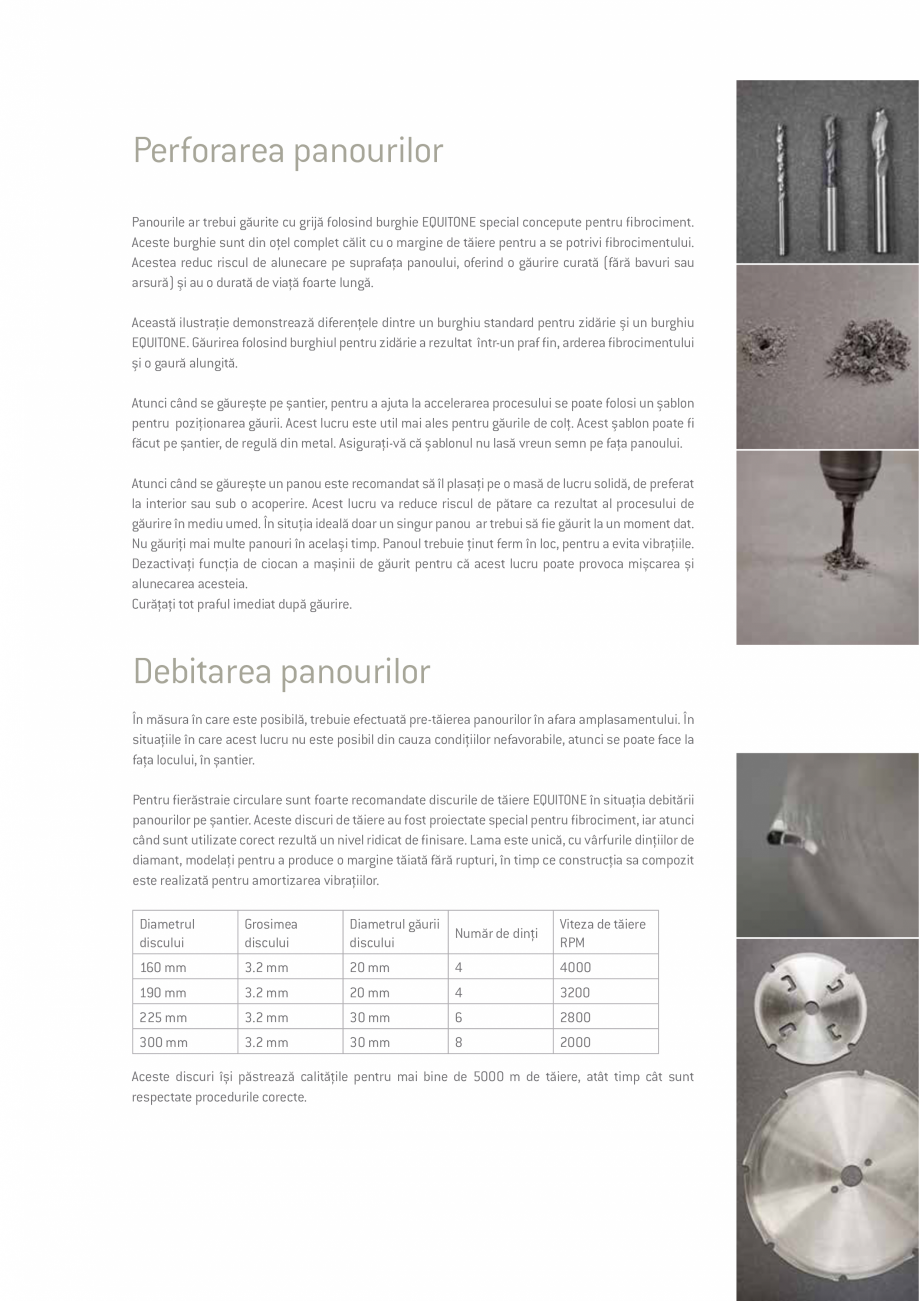

4 3200 225 mm 3.2 mm 30 mm 6 2800 300 mm 3.2 mm 30 mm 8 2000 Aceste discuri își păstrează calităţile pentru mai bine de 5000 m de tăiere, atât timp cât sunt respectate procedurile corecte. 43 Pentru a se permite evacuarea materialului rezultat din tăiere, discul trebuie setat pentru a se extinde cu aproximativ 5mm sub panou. Pentru cantităţi mari de tăiere în șantier, se recomandă să fie folosită o masă de debitare cu panou portabil Festo AXT 50 LA sau Mafell PSS 3100 SE cu un disc de tăiere EQUITONE. Ambele fierăstraie au o șină de ghidare care asigură poziţia constantă a ferăstrăului și produce linii drepte de tăiere. Fiecare dintre aceste fierăstraie are, de asemenea o protecţie a lamei și un sistem de aspiraţie pentru a reduce neplăcerile provocate de praf, îndeplinind măsurile de sănătate și de protecţie a muncii. Panourile EQUITONE sunt în mod normal plasate cu faţa în jos și tăierea este făcută dinspre partea din spa

Pagina 74-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana 4

3200

...

Pagina 75 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

te. Prin urmare, este important ca masa de lucru să aibă un material curat și moale care să o acopere pentru a preveni zgârierea și pătarea panourilor. Ca și în cazul procesului de găurire, la debitarea panourilor este recomandat a plasa panoul pe o masă de lucru solidă, preferabil la interior sau sub o acoperire. Acest lucru va reduce riscul de pătare, ca urmare a tăierii într-o vreme umedă. În situţia ideală doar un singur panou ar trebui să fie tăiat la un moment dat. Nu tăiaţi mai multe panouri în acelaşi timp. Panoul trebuie ţinut ferm în loc, pentru a se evita vibraţiile. Atunci când este necesar un număr mic de tăieturi într-un șantier, calitatea marginii de tăiere este dependentă de mai mulţi factori, inclusiv tipul și forma discului de fierăstrău cât si reglajul înălţimii discului de tăiat. O alternativă la discul EQUITONE recomandat, o reprezintă un disc cu forma negativă a dinţilor, cu aspect trapezoidal plat, cu vârfurile de

Pagina 75-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana te. Prin ...

Pagina 76 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

carbid negativ, având un unghi de 5°. Numărul de dinţi este în directă corespondenţă cu diametrul lamei, distanţa dintre dinţi nu ar trebui să fie mai mică de 10mm. Pentru evitarea vibraţiilor din timpul tăierii, diametrul flanșei trebuie să fie 2/3 din diametrul discului de tăiere. Pentru a preveni așchierea excesivă a marginii tăiate a panoului, mișcarea laterală a discului ar trebui să fie egală cu ± 0.1mm. Adâncimea discului expus al ferăstrăului va fi setată sub panou și ar trebui să fie de aproximativ 5 mm. Acest disc va avea o durată de viaţă limitată și va avea nevoie de schimbare în mod regulat. Cu aceste discuri se poate tăia chiar până la 50 m. Datorită numărului mare de variabile, pentru a determina setarea optimă și viteza de tăiere a ferăstrăului se vor face tăieturi experimentale pe un deșeu de panou. Decupajele curbate Pentru decupaje sau tăieturi curbate poate fi folosit un fierăstrău pendular cu o lamă Bosch T141HM

Pagina 76-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana carbid...

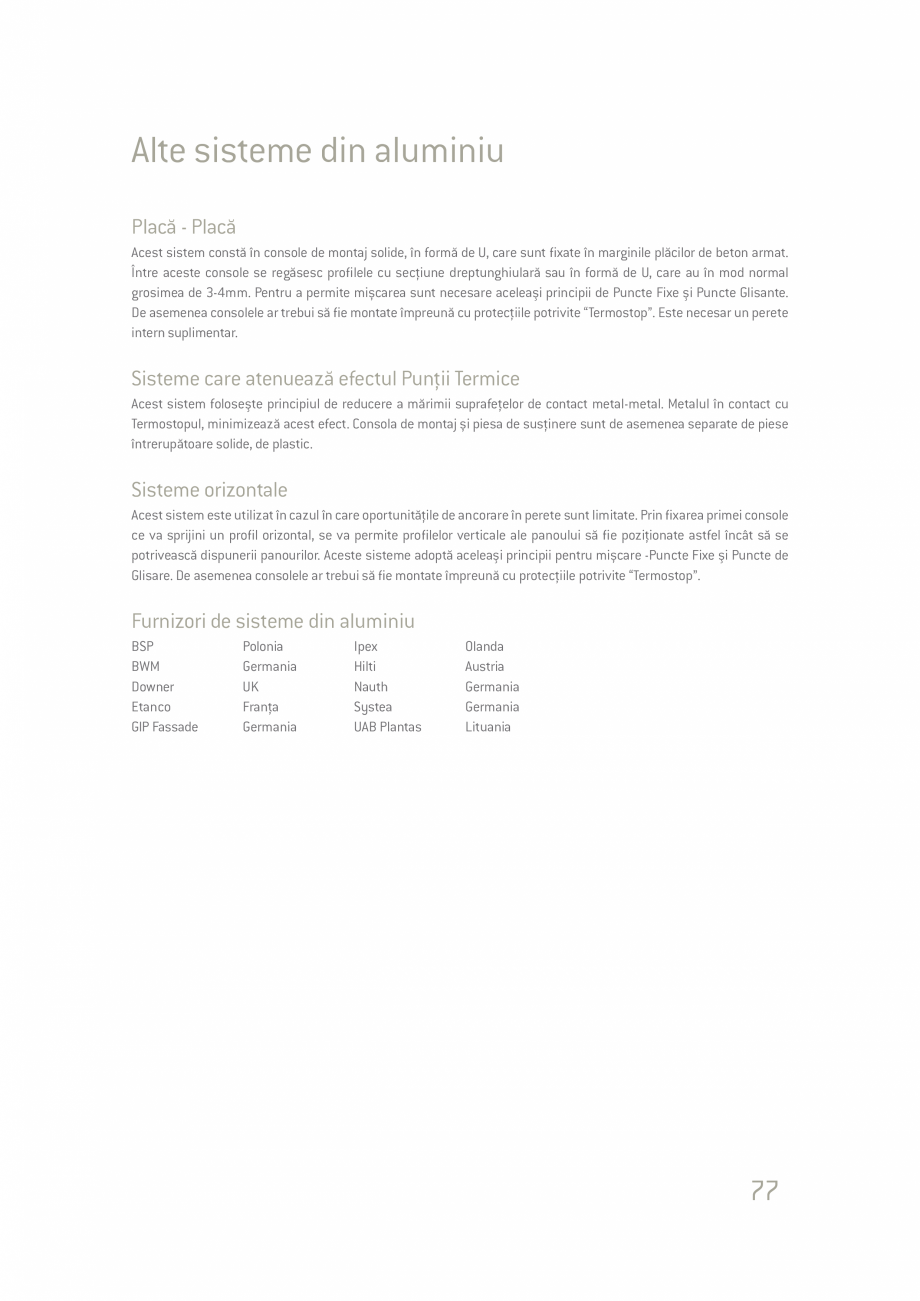

Pagina 77 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

. Funcţia pendul trebuie să fie oprită. Panoul este de asemenea tăiat cu faţa în jos. AVERTISMENT Sculele pentru debitare prost întreţinute sau cu o viteză incorectă a discului de tăiere comparativ cu viteza recomandată din fabrică, poate duce la o încălzire/ardere localizată la nivelul marginilor panoului. Nu folosiţi polizoare unghiulare pentru că acestea au o viteză mare de tăiere, producând o presiune mai mare pe marginile panourilor. De asemenea, ele produc praf excesiv. 44 Tratamentul marginilor Este recomandabil să șlefuiţi marginile panourilor după ce au fost debitate la dimensiunile dorite. Acest lucru reduce posibilitatea deteriorării și îmbunătăţește aspectul lor. Un bloc de lemn de dimensiuni aproximativ 400 x 100 mm, împreună cu o bucată de șmirghel (granulaţie 80) aplicată pe acesta, poate fi utilizat pentru a șlefui marginile. În cazul peliculelor de acoperire semi-transparente, cum ar fi cele folosite pe [natura] și [natura p

Pagina 77-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ....

Pagina 78 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ro], în vreme umedă pătrunderea umidităţii (către marginile panoului cât și către găurile pre-forate) poate deveni evidentă sub aspectul unei nuanţe mai închise. Acest efect va dispărea în timp și nu va avea recurenţă. Durata de timp va depinde de condiţiile meteorologice sezoniere. Pentru a preveni apariţia acestui fenomen marginile tuturor panourilor EQUITONE [natura] și [natura pro] tăiate în fabrică, sunt impregnate la fabrică cu substanţă Luko de etanșare a marginilor. Marginile panourilor EQUITONE [natura], [natura pro] și [pictura] care au fost tăiate la faţa locului trebuie să fie de asemenea, impregnate cu "Luko". Se recomandă următoarea procedură: - Aplicaţi substanţă de etanșare Luko între +5° C și +25° C. - Se va trata un singur panou la un moment dat. - Se va turna substanţă Luko în tavă. - Folosind aplicatorul cu burete, înmuiaţi-l în substanţă și îndepărtaţi orice excedent. - Începând cu o parte a panoului, înc

Pagina 78-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ro],
în ...

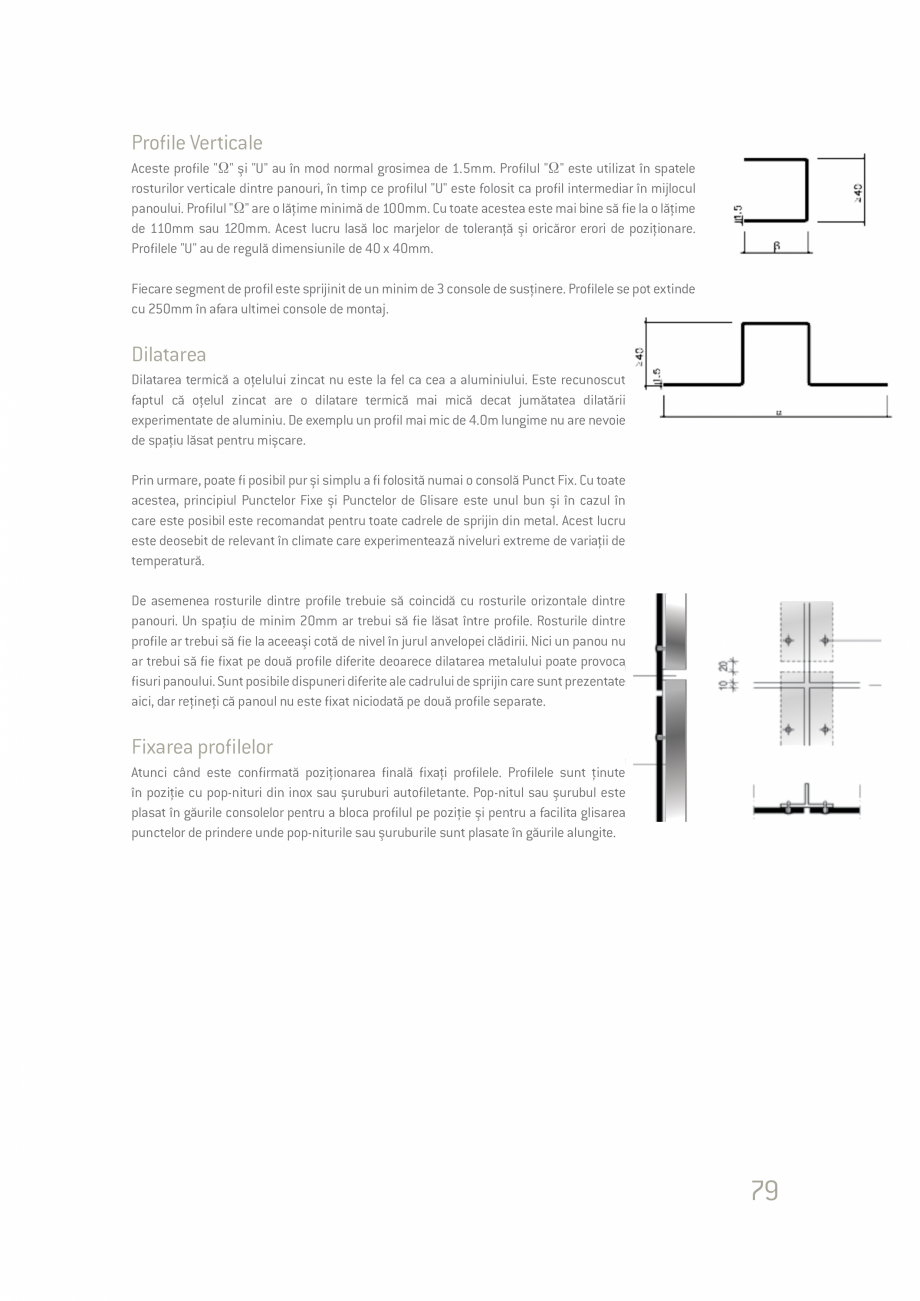

Pagina 79 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

linaţi aplicatorul îndepartându-l de la faţa panoului. - Rulaţi aplicatorul de-a lungul marginii. - Asiguraţi-vă că se acoperă complet marginea. - Dacă este necesar repetaţi procesul. - Ștergeţi imediat orice exces care apare pe suprafaţa panoului. - Nu aplicaţi substanţa Luko în condiţii de umezeală sau după ce panoul a fost fixat. 45 Curăţarea panourilor noi Tăierea sau găurirea presupune praf ce conţine ciment și care poate păta permanent suprafaţa panourilor, dacă îi este permis să se usuce. Când este uscat, eliminaţi tot praful cu ajutorul unei lavete curate, cu micro-fibre. În cazul în care praful ajunge pe panourile umede, îndepărtaţi-l cu o perie moale şi cu multă apă. Se recomandă cu tărie ca panoul să nu fie găurit atunci când este fixat pe faţadă, pentru că praful se va întinde pe suprafeţe mari. Zonele de faţadă ventilată instalate ar trebui să fie curăţate odată cu fixarea panourilor. Orice curăţare parţială

Pagina 79-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana linaţi...

Pagina 80 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

poate cauza deficienţe vizuale minore. EQUITONE [natura], [natura pro], [pictura], [textura] Petele pot fi îndepărtate prin spălare normală cu detergenţi slabi sau cu soluţii de săpun (lichid de spălat vase) şi un burete. Utilizarea materialelor abrazive cum ar fi bureţii de sârmă sau cei cu o faţă abrazivă, etc. nu este permisă pentru că aceste elemente de curăţare vor lăsa zgârieturi ireparabile la suprafaţa panourilor. EQUITONE [tectiva] Cu aspectul său autentic, fără straturi de acoperire la suprafaţă, orice urme, pete sau chiar zgârieturi superficiale pot fi ușor îndepărtate prin spălarea normală cu detergenţi slabi sau cu soluţii de săpun (lichid de spălat vase) şi un burete. Petele și semnele mai rezistente pot fi eliminate prin șlefuirea uşoară a suprafeţei, în direcţia fibrei. Periaţi orice praf rezidual. Eflorescenţe ușoare Cantităţile mici ale depunerilor de var, stropii de ciment sau eflorescenţa ușoară pot fi îndep�

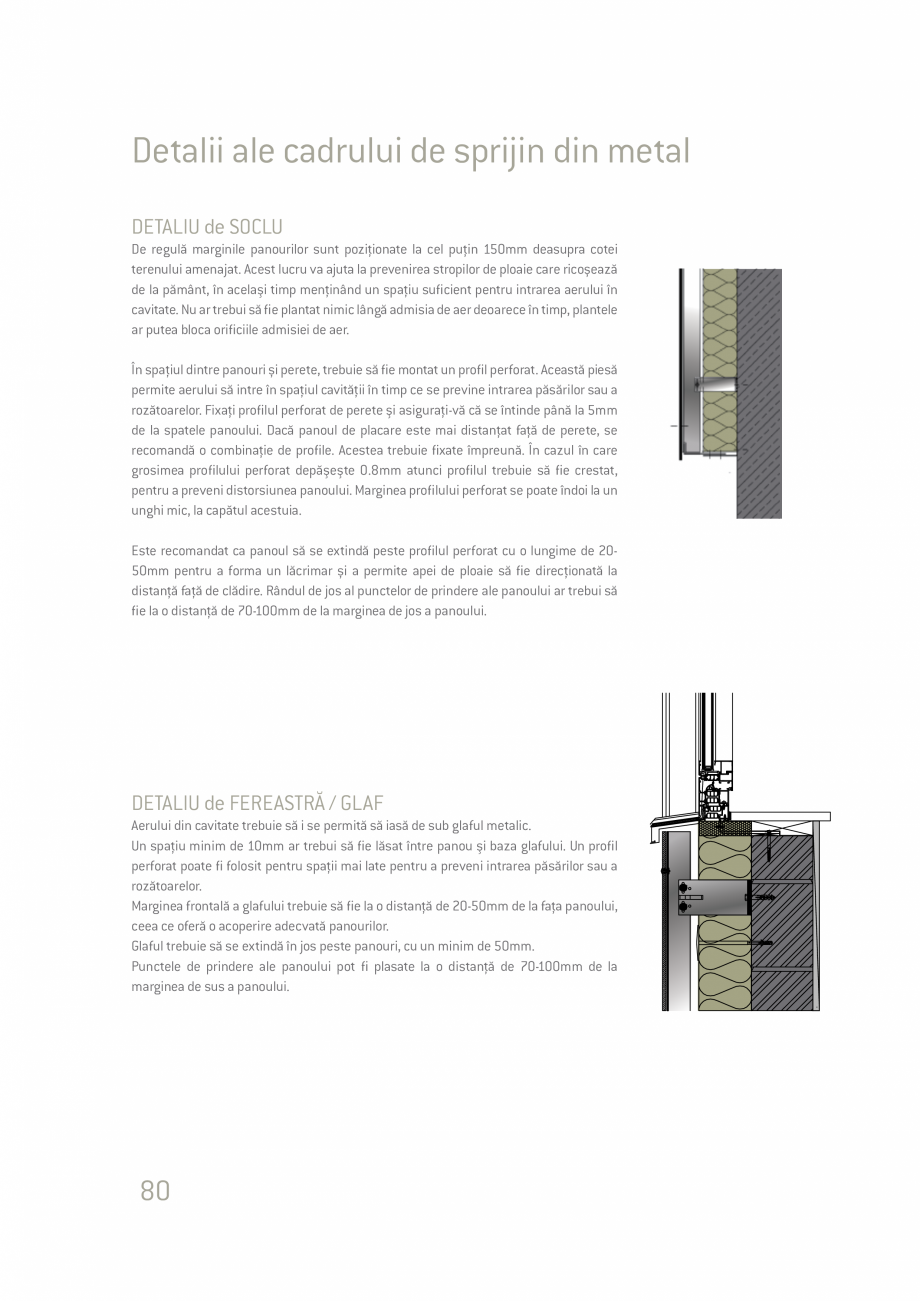

Pagina 80-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana poate...

Pagina 81 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

�rtate cu o soluţie apoasă de acid malic 5% similară oţetului. Soluţia slab concentrată nu ar trebui lăsată să se usuce şi ar trebui să fie spălată cu apă din abundenţă. Soluţia nu trebuie lăsată să ajungă în contact cu cadrul de sprijin din metal, deoarece poate să apară coroziune. Când se lucrează cu soluţii acide operatorul trebuie să fie pe deplin instruit şi cu experienţă în aplicarea şi îndepărtarea lor. Există un risc ca acoperirea de culoare a panoului să se închidă la culoare. Eflorescenţe puternic dezvoltate Pentru eflorescenţe puternic dezvoltate sau pete cauzate de tencuială - mai ales tencuiala colorată, singura soluţie este înlocuirea panoului, deoarece curăţarea cu soluţii chimice puternice poate afecta aspectul panourilor. 46 47 INSTALAREA MATERIALELOR EQUITONE CAPITOLUL 4 INSTALAREA MATERIALELOR EQUITONE 48 Generalităţi Panourile EQUITONE sunt fixate de cadrul suport prin mai multe modalităţi. Acestea pot fi

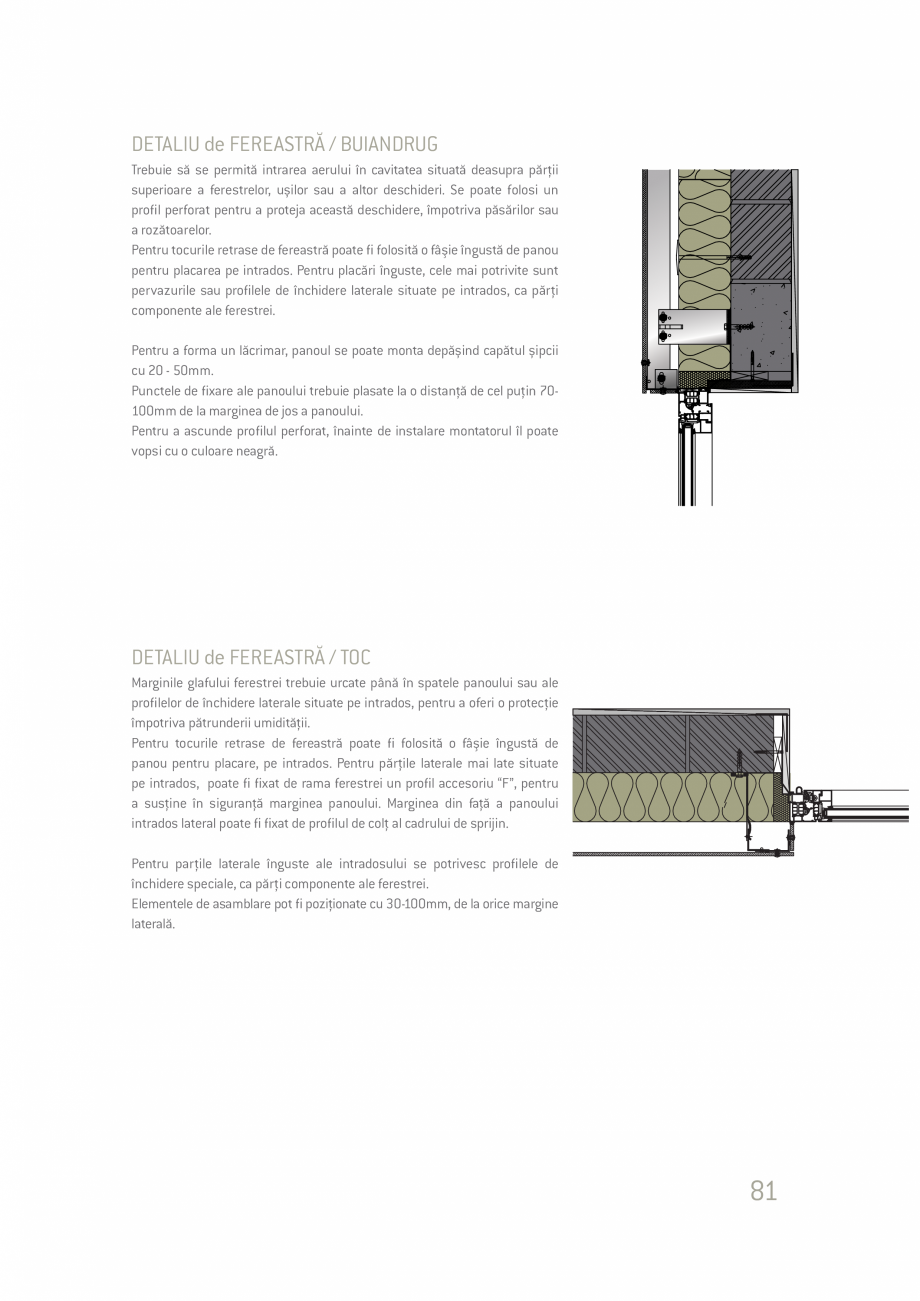

Pagina 81-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana �rtate cu...

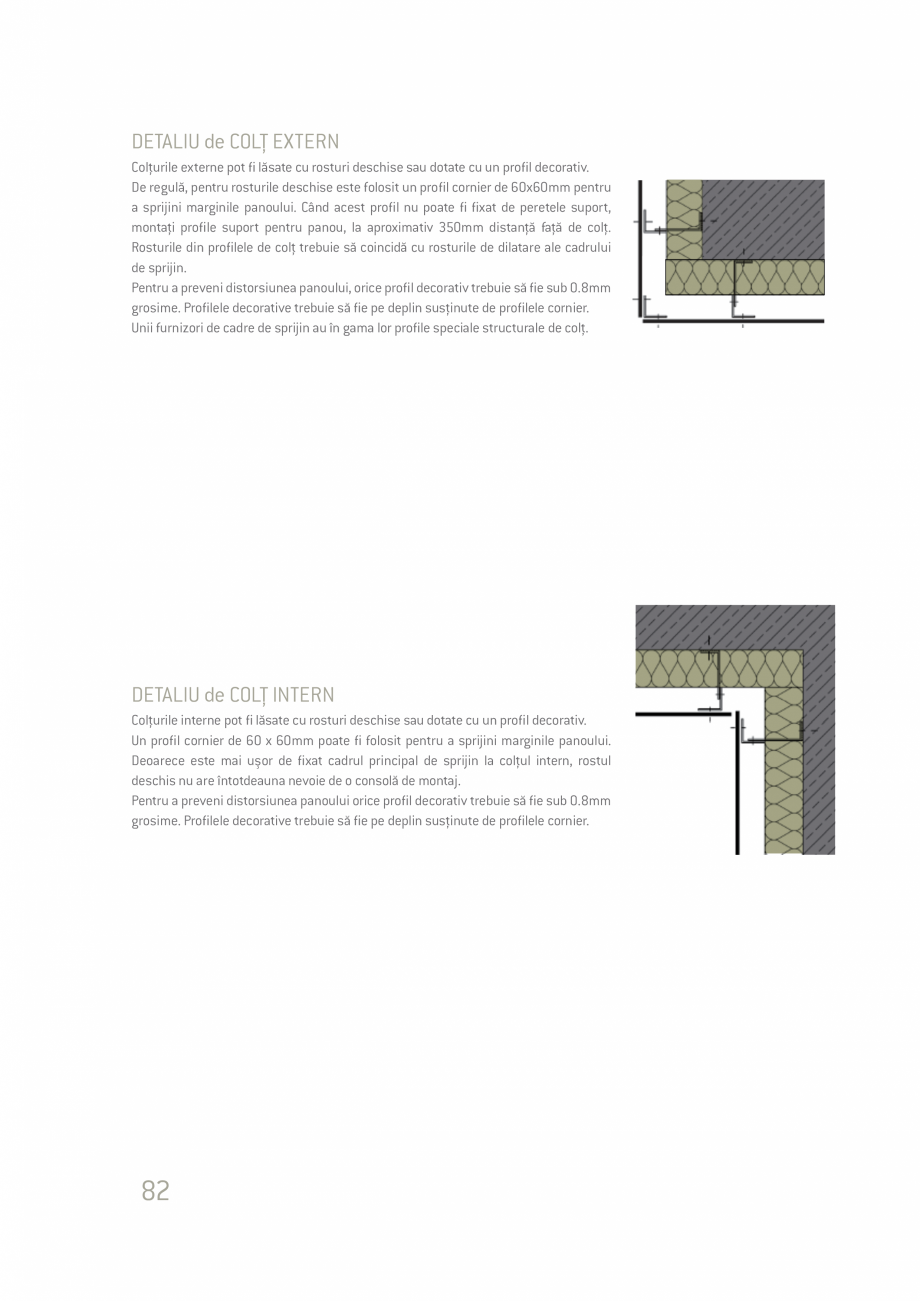

Pagina 82 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

clasificate după tipul de prinderi: vizibile şi invizibile. Fixarea vizibilă constă în prinderea panourilor de un cadru de suport metalic prin pop-nituri sau de un cadru de sprijin din lemn prin șuruburi de fixare. Opţiunile invizibile sunt: adezivul sau soluţia de fixare mecanică Tergo. Fixarea cu pop-nituri la faţa panelului Fixarea (vizibilă) cu pop-nituri la faţa panelului Pentru a se potrivi culorii panourilor, pop-niturile au capurile în aceeiași culoare cu cea a panoului. Pop-niturile de aluminiu pot fi utilizate numai cu structura de sprijin din aluminiu. Pop-niturile din inox pot fi folosite împreună cu structura de sprijin din aluminiu, oţel zincat sau inox. Procedura de fixare pentru toate panourile EQUITONE este foarte asemanatoare. Panoul trebuie să fie pre-forat cu aceeaşi dimensiune de gaură pentru a permite prinderea cu pop-nit. Fiecare panou are două Puncte Fixe (de culoare roşie). Cele două Puncte Fixe sunt formate prin utilizarea bucșelor de

Pagina 82-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ...

Pagina 83 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

fixare pentru a umple găurile supradimensionate. Bucșele de fixare nu sunt folosite pentru găurile de glisare. Un centralizator este folosit pentru a fora gaura pop-nitului în cadrul suport. O leră EQUITONE pentru așezarea niturilor, care se montează la capătul acestuia, poate fi folosită pentru a preveni strângerea excesivă a pop-nitului. Poziţia găurilor este după cum urmează: De la marginile orizontale ale panoului, dimensiunea este de 70 mm-> 100 mm. De la marginile laterale ale panoului, dimensiunea este de 30 mm-> 100 mm. Din punct de vedere vizual, locul preferat pentru prinderea pop-niturilor de colţ, este la 80 mm de la marginea orizontală și la 30 mm de marginile verticale. Centrele pentru restul punctelor de prindere sunt determinate pe baza calculelor de încărcare la vânt efectuate de către ingineri. 100 mm 100 mm 70mm Nit de colţ 80 mm NOTĂ IMPORTANTĂ Pop-niturile de aluminiu nu trebuie utilizate împreună cu profilele galvanizate datorită

Pagina 83-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana fixare...

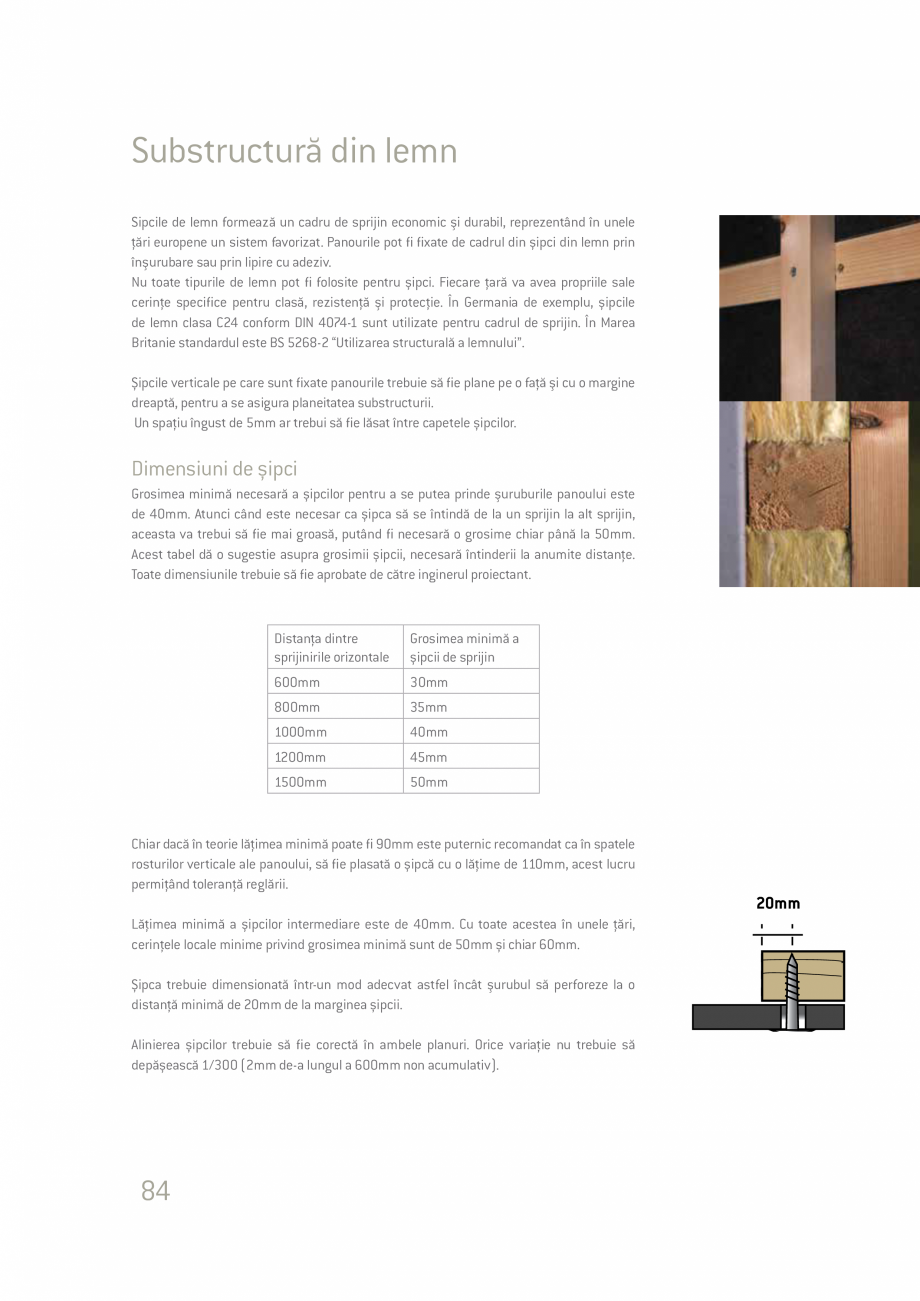

Pagina 84 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

riscului de coroziune bi-metal. Toate acestea asigură faptul că panoul este fixat cu precizie pe poziţie și în același timp se asigură că panoul este netensionat. 49 30 mm 30 mm Fixarea (vizibilă) cu şuruburi autofiletante la faţa panelului Panourile EQUITONE pot fi cu ușurinţă prinse prin înșurubare pe un cadru de sprijin de lemn. Asiguraţi-vă că toate profilele din lemn sunt acoperite fie cu benzi EPDM sau cu fâșii de acoperire din aluminiu. Rigla de lemn trebuie dimensionată într-un mod adecvat astfel încât şurubul să perforeze profilul la un minim de 15 mm de la margine. Șuruburi T20 torx EQUITONE din inox sunt disponibile cu capuri colorate, pentru a se potrivi panourilor. Este recomandată o adâncime în lemn a şurubului, de minim de 25 mm. Poziţia găurilor este după cum urmează: De la marginile orizontale ale panoului, dimensiunea este de 70 mm-> 100mm. De la marginile laterale ale panoului, dimensiunea este de 25 mm-> 100 mm. Din punct de

Pagina 84-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana riscului...

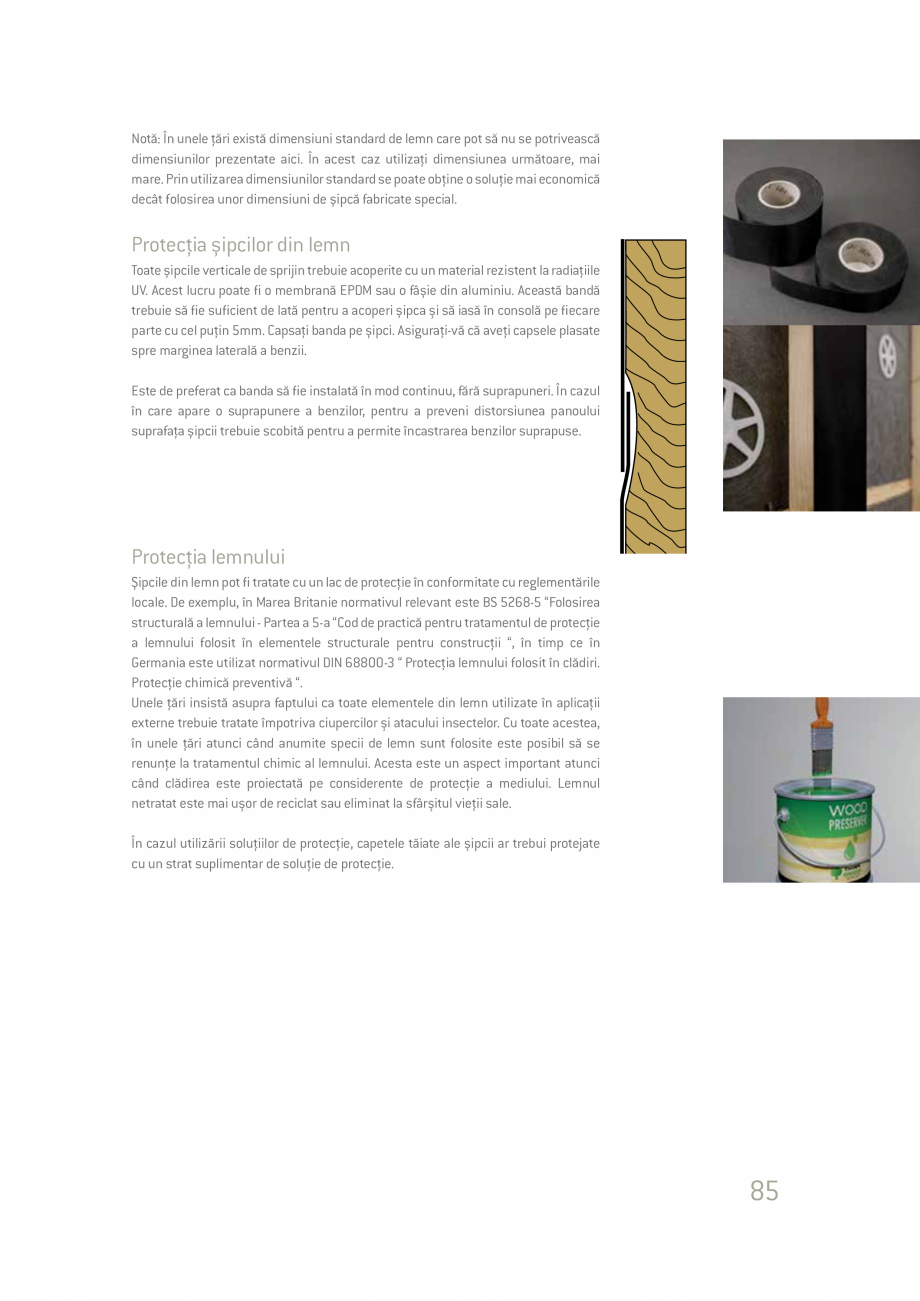

Pagina 85 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

vedere vizual, locul preferat pentru prinderea pop-niturilor de colţ, este la 80 mm de la marginea orizontală și la 25 mm de marginile verticale. Centrele pentru restul punctelor de prindere sunt determinate pe baza calculelor de încărcare la vânt efectuate de către ingineri. 100 mm Toate acestea asigură faptul că panoul este fixat cu precizie pe poziţie și în același timp se asigură că panoul este netensionat. 100 mm Pregătirea panourilor EQUITONE Marcaţi cu atenţie poziţia găurilor pe faţa panoului. Perforaţi toata găurile cu un burghiu EQUITONE. Panourile trebuie găurite înainte de ridicare pentru a fi puse în operă, pe faţada. Un șablon colţar din metal poate fi folosit pentru a eficientiza perforarea. Acesta poate fi confecţionat pe șantier. Toate găurile sunt cel mai bine executate pe o masă de lucru solidă. Nu găuriţi mai multe panouri împreună. Găuriţi câte un panou la un moment dat pentru a asigura poziţionarea precisă a găurilo

Pagina 85-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana vedere...

Pagina 86 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

r. Se vor curăţa toate urmele si semnele de creion de pe panou. Toate modalităţile de prindere trebuie să fie introduse perpendicular pe suprafaţa panoului şi nu trebuie strânse excesiv, pentru a nu împiedica mișcarea liberă a panoului. 50 70mm Nit de colţ 80 mm 20mm 25 mm Punct Fix Punct Fix (bucşă culoare roşie) - Punct de Glisare (culoare verde) În cazul în care panourile sunt fixate pe cadrul de susţinere printr-o combinaţie de Puncte de prindere Fixe și Puncte de Glisare, fiecare panou indiferent de mărime va avea 2 Puncte Fixe și celelalte puncte de prindere vor fi lăsate ca Puncte de Glisare. Cele 2 Puncte Fixe susţin greutatea panoului și asigură că acesta rămâne pe poziţie, prevenind rotaţia panoului. Punctele de Glisare sau de culisare vor susţine încărcarea la vânt, în timp ce vor permite orice mișcare a panoului sau a cadrului de sprijin. Pentru a preveni orice risc de crăpare a panoului, alegerea locaţiilor Punctelor Fixe est

Pagina 86-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana r.
Se vor...

Pagina 87 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

e importantă. Punct de Glisare Selecţia Punctului Fix (bucşă culoare roşie) Cele două Puncte Fixe nu ar trebui să fie situate pe același profil. Cele două Puncte Fixe trebuie să fie situate în apropiere liniei central-orizontale a panoului. Dacă nu există nici un element de fixare central atunci utilizaţi rândul următor cel mai apropiat de linia centrală a panoului. Acest lucru înseamnă că este nevoie de două profile. Situaţia devine foarte simplă în cazul în care există cel puţin două profile, în zona de mijloc a panoului. În cele mai frecvente cazuri, există doar un singur profil în zona de mijloc a panoului. Aici regula de dispunere a Punctele Fixe spune că acestea vor fi amplasate în centrul panoului și spre partea din stânga a profilului comun. Ca o soluţie alternativă, ele pot fi localizate spre centru și în partea din dreapta a profilului comun. Indiferent de metoda folosită, ea va trebui să fie aceeași pentru toate panourile. Nu ar t

Pagina 87-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana e...

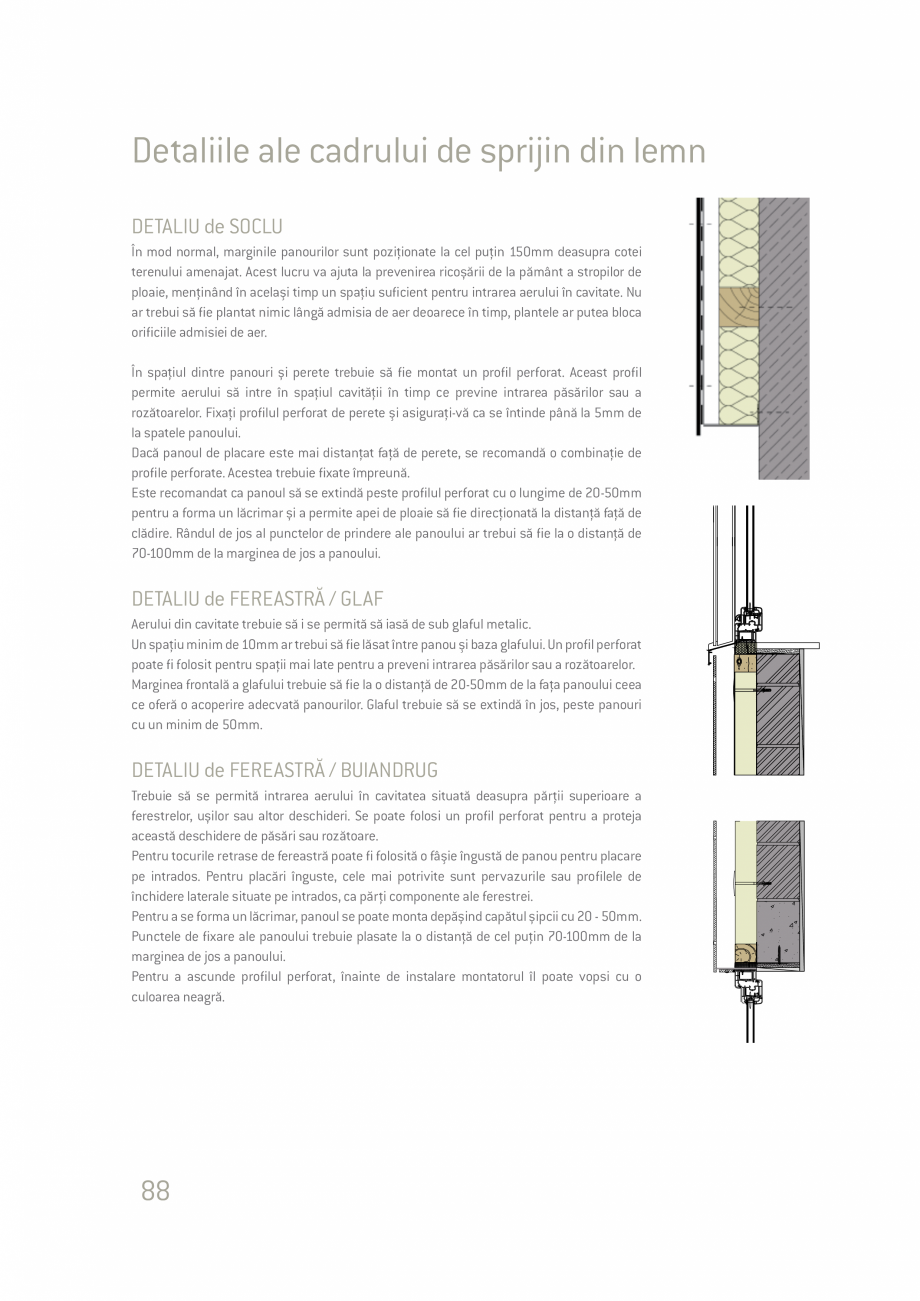

Pagina 88 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

rebui să se permită ca Punctul Fix a două panouri adiacente, să apară pe același profil comun. În situaţiile în care sunt utilizate panouri înguste, cu doar două puncte de fixare laterale și Punctele Fixe ale panourilor adiacente vor fi unul lângă altul - cadrul de susţinere va trebui moficat. Cadrul de suport metalic din spatele rostului vertical, care este de obicei un profil T, va trebui să fie substituit cu două profile L. Acest lucru va separa orice legătură dintre panouri. De asemenea, acest lucru poate rezulta în utilizarea unei cleme de prindere, în formă de "U" în loc de o clemă normală de prindere. 51 Pop-niturile EQUITONE Fixarea pe structuri de susţinere din metal SUMARUL RECOMANDĂRILOR Pentru fixarea pe structura de susţinere din aluminiu folosiţi numai pop-nituri EQUITONE din aluminiu. Asiguraţi poziţionarea corectă a celor două Puncte Fixe de pe fiecare panel. Respectaţi distanţa dintre pop-nituri și marginile panelului. 1.0 Introd

Pagina 88-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana rebui să...

Pagina 89 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ucere Panelurile EQUITONE pot fi montate pe structură de susţinere din metal cu ajutorul pop-niturilor EQUITONE. Pop-niturile au capete colorate, pentru a se potrivi la culoare cu panelurile. Pop-niturile din aluminiu nu se folosesc decât la instalarea pe o structură de susţinere din aluminiu. Pop-niturile din oţel inoxidabil se pot folosi la instalarea pe structură de susţinere din aluminiu, din oţel zincat sau inoxidabil. Valorile dilatării și ale contracţiei termice sunt de câteva ori mai mari la structura de susţinere din metal decât la panelurile EQUITONE. Din acest motiv, se recomandă un sistem de fixare care să permită preluarea mişcării metalului. În caz contrar, pot apărea fisuri în panel. 2.0 Domeniu de aplicare Acest ghid conţine recomandările pentru prinderea cu pop-nituri a panelurilor EQUITONE [tectiva], EQUITONE [linea], EQUITONE [natura], EQUITONE [pictura], EQUITONE [textura] și EQUITONE [materia] pe o faţadă verticală. Pentru faţade înc

Pagina 89-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ucere...

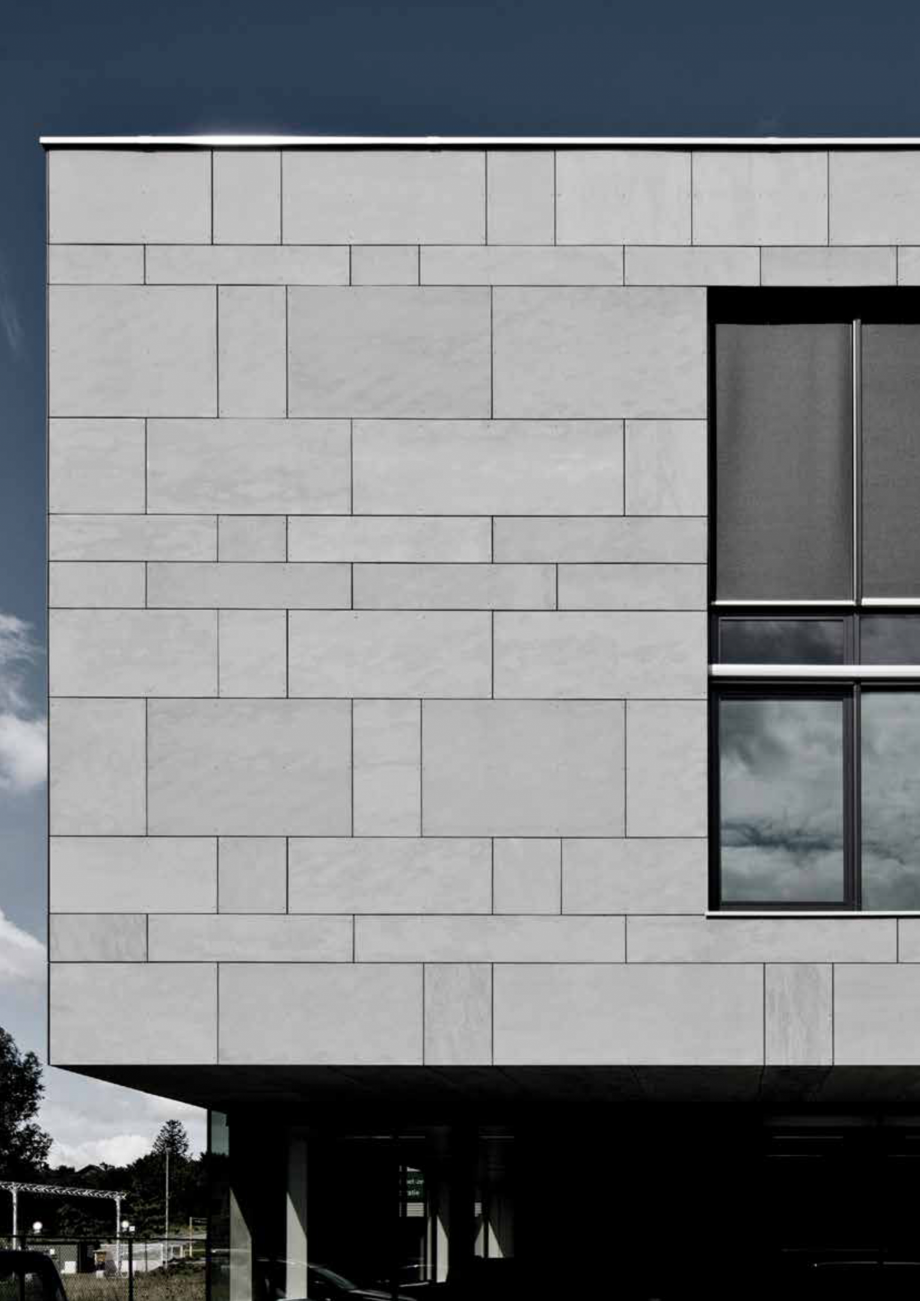

Pagina 90 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

linate, vă rugăm să contactaţi Serviciul Local Tehnic EQUITONE . 3.0 Pop-niturile EQUITONE Prin conceptul său unic de proiectare, sistemul de fixare prin pop-niturile EQUITONE oferă panelurilor EQUITONE posibilitatea de mișcare în trei direcţii, astfel încât panelul să fie supus unei forţe de tensiune minimă atunci când este montat pe o structură de susţinere din metal. Pop-niturile EQUITONE sunt disponibile pentru: Paneluri de grosime 8 mm Pop-nit din aluminiu 4x18 K15 AlMg5 Pop-nit din inox 4x18 K15 A2 (304) Pop-nit din inox 4x20 K15 A2 (304) Paneluri de grosime 12 mm Pop-nit din aluminiu 4x25 K15 AlMg5 Pop-nit din inox 4x22 K15 A2 (304) Pop-nit din inox 4x24 K15 A2 (304) 52 Figura 1: Profil pop-nit din aluminiu Figura 2: Profil pop-nit din inox 3.1 Grosimea de fixare a pop-niturilor Panel de grosime 8 mm Tipul de pop-nit Grosimea adecvată a structurii de susţinere Pop-nit din aluminiu 4x18 K15 AlMg5 1,7 mm – 2,75 mm Pop-nit din inox

Pagina 90-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana linate,...

Pagina 91 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

4x18 K15 A2 (304) 1,15 mm – 3,75 mm Pop-nit din inox 4x20 K15 A2 (304) 3,75 mm – 5,75 mm Panel de grosime 12 mm Tipul de pop-nit Grosimea adecvată a structurii de susţinere Pop-nit din aluminiu 4x25 K15 AlMg5 1,7 mm – 3,75 mm Pop-nit din inox 4x22 K15 A2 (304) 1,7 mm – 3,75 mm Pop-nit din inox 4x24 K15 A2 (304) 3,75 mm – 5,75 mm 53 4.0 Substructură de susţinere Recomandările privind construcţia unei structuri ventilate de susţinere din aluminiu și din oţel zincat se găsesc în Ghidul de Planificare și Instalare EQUITONE, Capitolul 5, paginile 69-81. Modul de instalare cel mai des întâlnit este montarea panelurilor pe profile metalice verticale. Profilele verticale asigură atât circulaţia aerului în spaţiul liber al cavităţii, cât și uscarea umezelii. Cu toate că panelurile EQUITONE se pot fixa pe un cadru suport orizontal, proiectantul trebuie să aibă în vedere următoarele: a) Orice formă de umezeală formată în spatele panelului p

Pagina 91-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana 4x18 K15...

Pagina 92 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

oate să rămână în interior și să se acumuleze pe profilul orizontal. Astfel, profilul se poate deteriora în timp sau poate provoca pătarea temporară a panelului. b) Pentru a permite montarea pe orizontală trebuie lăsat un spaţiu gol mai mare între termoizolaţie și panel. Pentru a forma cavitatea de ventilare, este posibil să fie necesar un sistem dublu de structură de susţinere. c) Circulaţia aerului în spaţiul gol nu va fi la fel de fluidă. Pentru a reduce riscul ca acestea să conducă umezeala înapoi spre perete, acolo unde este posibil, toate elementele structurale conectoare trebuie orientate cu faţa „în jos și în afară”. 4.1 Centrul pop-niturilor Din punctul de vedere al poziţiei pop-niturilor, există mulţi factori ce influenţează proiectarea. Acești factori pot fi: • Înălţimea clădirii - cu cât panelurile sunt plasate mai sus pe o faţadă, cu atât mai mare este numărul de pop-nituri utilizate. Cu toate acestea, în anumite ţări

Pagina 92-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana oate să ...

Pagina 93 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

, metodele de calcul tratează faţada uniform, folosind numai valoarea cea mai mare. • Dispunerea panelurilor - centrele pop-niturilor se plasează diferit în funcţie de orientarea panelurilor: verticală sau orizontală. • Grosimea panelului - panelurile mai groase oferă o rezistenţă mai mare, prin urmare există situaţii unde poate fi nevoie de o distanţă mai mare între centrele pop-niturilor. • Încărcarea la vânt - factorul care influenţează cel mai mult numărul de pop-nituri per panel este încărcarea la vânt, la care se estimează că va fi supus panelul. • Amplasament - amplasamentul clădirii este factorul principal la determinarea numărului de elemente de fixare. Clădirea este în mediul urban sau rural, aproape de mare sau la altitudine? • Poziţia panelului pe faţadă - Anumite zone de pe faţadă, cum ar fi colţurile, pot să necesite o distanţă mai mică între centrele pop-niturilor. La nivel mondial, majoritatea regiunilor și-au dezvolta

Pagina 93-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ,...

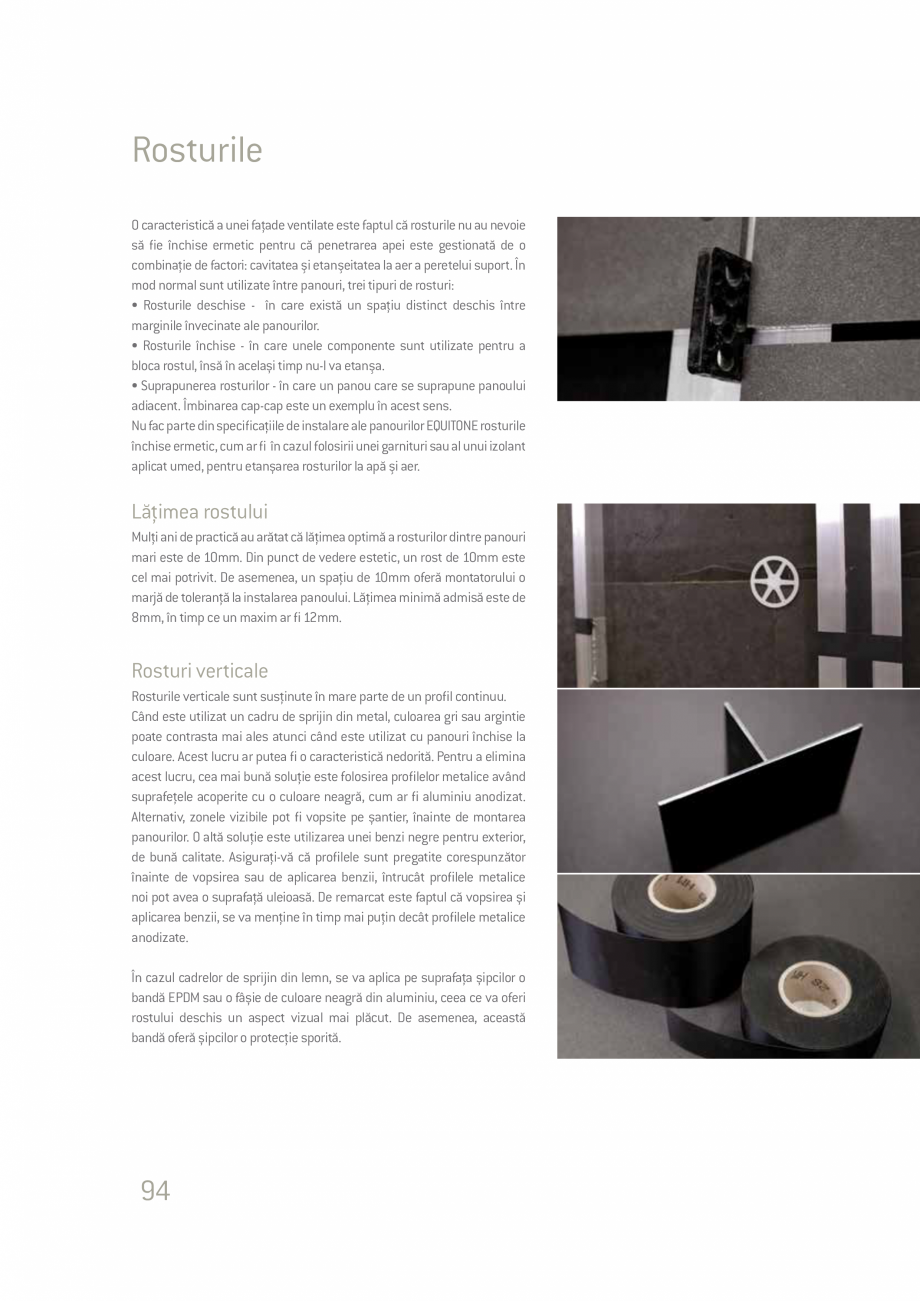

Pagina 94 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

t propriile standarde de calcul, standarde ce trebuie respectate. În Europa, toate calculele se bazează pe ghidul Eurocode. Cu toate acestea, fiecare ţară are propria sa anexă la cod, fapt care poate afecta calculele. Prin urmare, este esenţial ca numărul de puncte de fixare per panel, să fie calculat și specificat de un inginer proiectant. 54 5.0 Procedură Panelul trebuie pre-perforat cu o gaură de 11 mm în diametru. Este necesară folosirea burghiului EQUITONE UNI, special conceput pentru fibrociment. Marcaţi cu precizie poziţia găurilor pe faţa panelului. Se recomandă folosirea unui creion colorat pentru a marca panelurile de culoare gri, deoarece un creion obișnuit poate duce la confundarea semnelor. Găuriţi panelurile unul câte unul, cu faţa în sus. Din punct de vedere estetic, la perforarea panelurilor EQUITONE [linea] se recomandă alinierea punctelor de fixare cu nervurile de pe panel. Astfel, capetele pop-niturilor devin mai puţin vizibile. Acest mod

Pagina 94-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana t...

Pagina 95 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

de instalare necesită o lăţime a cadrului-suport mai mare cu până la 140 mm, necesară elementelor de asamblare verticală. 5.1 Poziţia găurilor Poziţia găurilor pentru o structură de susţinere a panelurilor dispusă vertical este după urmează: De la marginile orizontale ale panelului, dimensiunea este de 70 mm -> 100 mm. De la marginile laterale ale panelului, dimensiunea este de 30 mm -> 100 mm. 70-100 30-100 Din punct de vedere vizual, locul preferat pentru prinderea pop-niturilor de colţ este la 80 mm de la marginea orizontală și la 30 mm de la marginile verticale. Poziţia găurilor pentru structura de susţinere a panelurilor dispusă orizontal este după cum urmează: De la marginile laterale ale panelului, dimensiunea este de 70 mm -> 100 mm. De la marginile orizontale ale panelului, dimensiunea este de 30 mm -> 100 mm. Din punct de vedere vizual, locul preferat pentru prinderea pop-niturilor de colţ este la o distanţă de 80 mm/30 mm. Pentru o poziţiona

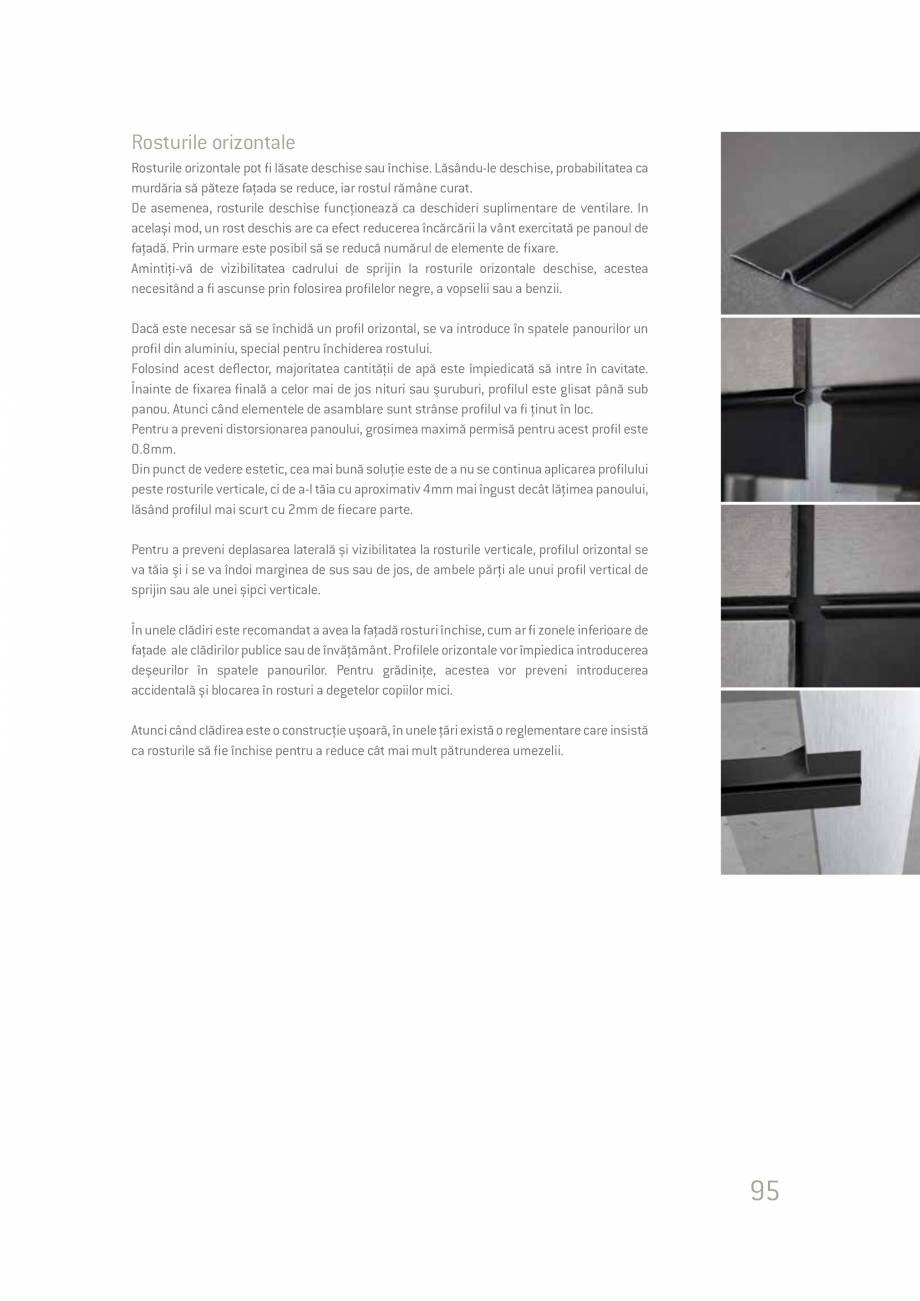

Pagina 95-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana de...

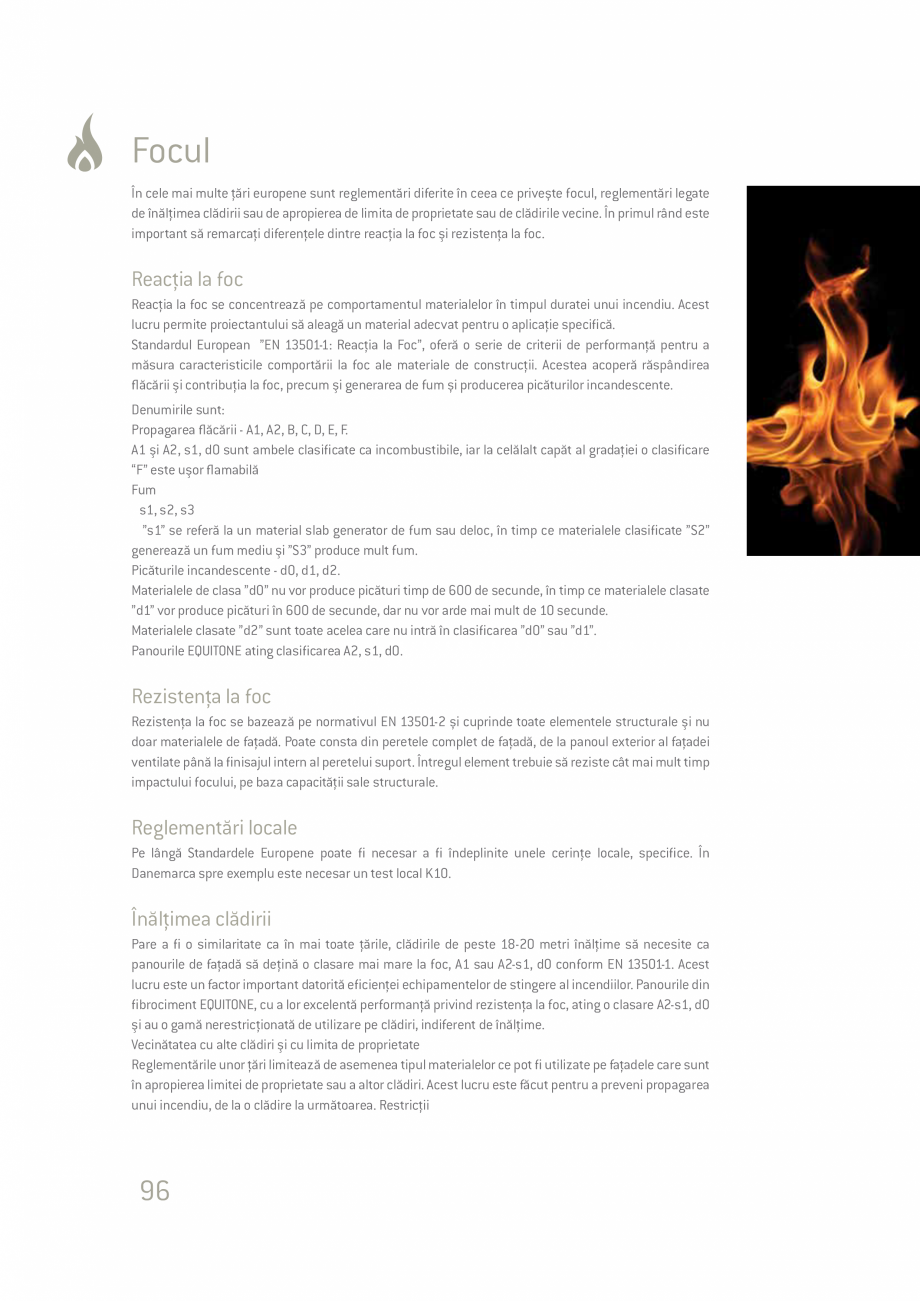

Pagina 96 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

re diferită a găurilor, contactaţi Serviciul Local Tehnic EQUITONE. Centrele pentru restul punctelor de fixare sunt determinate pe baza calculelor efectuate de ingineri. Reţineţi că dimensiunea profilelor care formează structura de susţinere a panelurilor este influenţată de poziţia găurilor pe suprafaţa panelurilor. 70-100 30-100 55 6.0 PRINCIPIUL DE FIXARE CU NITURI - EQUITONE UNI 6.1 Punctul FIX-STOP Fiecare panel are două puncte FIXE. Cele două puncte FIXE se formează folosind bucşa de culoare ROŞIE pentru pop-nituri, asigurând astfel umplerea găurii supradimensionate. Acestă bucşă se montează peste distanţierul verde, înainte de introducerea pop-nitului în gaură. Punctele FIXE sunt necesare pentru ca panelul să rămână pe poziţie, dar și pentru a preveni curbarea. Existenţa a două puncte FIXE împiedică rotaţia panelului. 6.2 Punctul MOBIL Punctele MOBILE nu impun utilizarea bucşelor ROȘII. Pentru acestea se utilizează numai pop-nitul

Pagina 96-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana re...

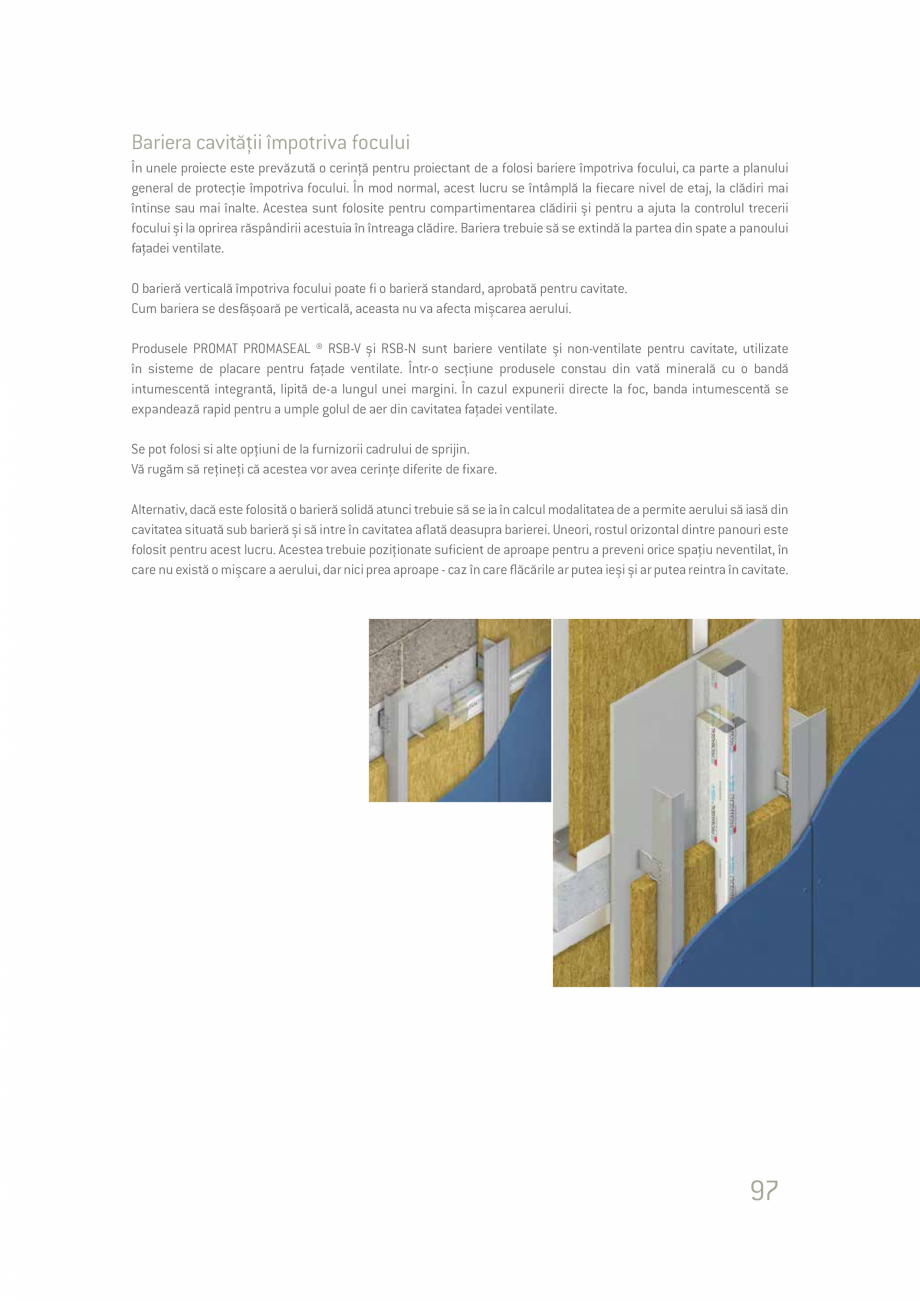

Pagina 97 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

EQUITONE. 6.3 Centralizatorul Centralizatorul este un dispozitiv care se adaptează pe mașina de găurit și se utilizează la perforarea găurii pentru pop-nit, în structura de metal ce susţine panelul. Acestă gaură trebuie centrată faţă de gaura cu diametrul mai mare a panelului. Burghiele pot fi înlocuite și ajustate în funcţie de grosimea structurii de susţinere. 6.4 Lera pentru așezarea niturilor Se recomandă folosirea lerei EQUITONE împreună cu pistolul de nituire pentru a împiedica astfel formarea zgârieturilor pe panel în timpul instalării și a asigura poziţionarea corectă a pop-niturilor, perpendicular pe structura de susţinere și pe panel. 6.5 Freza pentru panelul EQUITONE [linea] Pentru a asigura poziţionarea perfect aliniată a capetelor pop-niturilor pe nervurile panelului EQUITONE [linea] este necesară îndepărtarea nervurilor de pe panel. Acest accesoriu a fost conceput pentru frezarea muchiilor mai înalte sau a nervurilor de pe panelul E

Pagina 97-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana EQUITONE....

Pagina 98 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

QUITONE [linea] și pentru a efectua gaura de 11 mm într-o singură operaţiune. Dispozitivul este ajustabil pentru a împiedica supra-frezarea. Reziduurile sunt conduse prin orificiile laterale. 6.6 Punctul FIX și punctul MOBIL Pentru punctul FIX se utilizează bucşa ROȘIE peste porţiunea verde a nitului: • Ø 11 mm gaura în panel și • Ø 4,1 mm gaura în structura metalică de susţinere 56 Pentru punctul MOBIL se utilizează numai nitul: • Ø 11 mm gaura în panel și • Ø 4,1 mm gaura în structura metalică de susţinere 7.0 SELECTAREA PUNCTELOR FIXE Selectarea punctelor FIXE este esenţială pentru a asigura reușita montării faţadei. Principiul general este acela că punctele FIXE sunt localizate de-a lungul liniilor centrale de pe panel. Unul dintre punctele FIXE este dispus central, iar cel de-al doilea punct FIX se poate amplasa fie în stânga, fie în dreapta punctului FIX central. Este foarte important ca toate panelurile să fie la fel, indiferent d

Pagina 98-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana QUITONE...

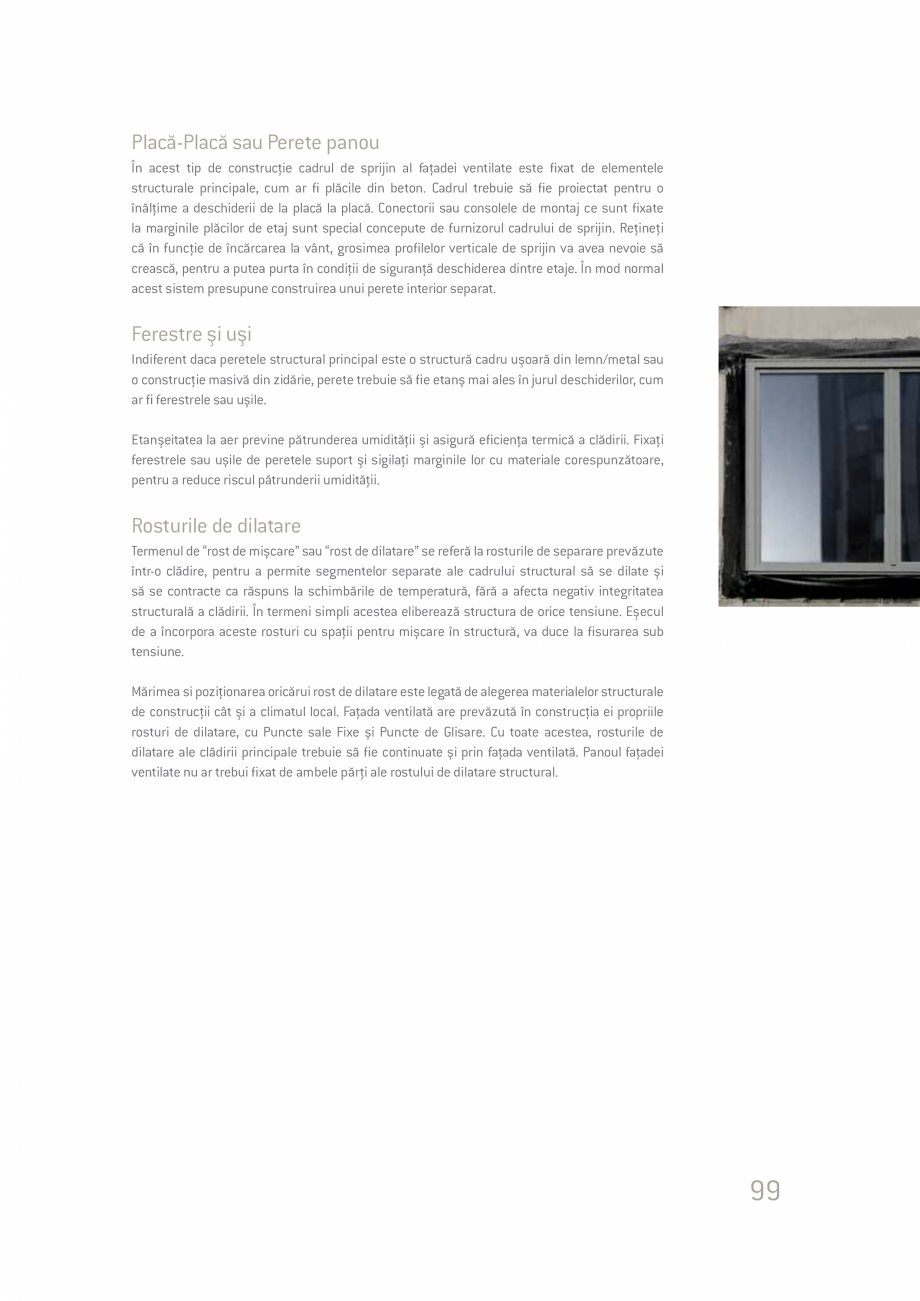

Pagina 99 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

e opţiunea aleasă. Figura 4 Figura 3 AVERTISMENT Punctele FIXE nu trebuie aliniate în nicio situaţie ca în figura 5, cu două puncte Fixe de prindere, adiacente pe acelaşi profil vertical. Pentru a preveni astfel de situaţii, în cazul proiectelor de dimensiuni mari care necesită mai multe echipe de montaj, se recomandă ca lucrătorii să convină asupra unei scheme comune de montaj înainte de începerea operaţiunii de fixare. x Figura 5 În situaţia în care nu există un profil vertical central de susţinere sau în cazul panelurilor cu un număr impar de pop-nituri, se utilizează rândul cel mai apropiat de linia centrală a panelului. Același avertisment se aplică și pentru Figura 5. În situaţia în care structura de susţinere este perpendiculară pe lungimea panelului, poziţionaţi punctele FIXE pe linia centrală, sau cât mai aproape de centru. Pentru panelurile de dimensiuni mari, punctele FIXE pot fi amplasate simetric, așa cum se prezintă în Figur

Pagina 99-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana e...

Pagina 100 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

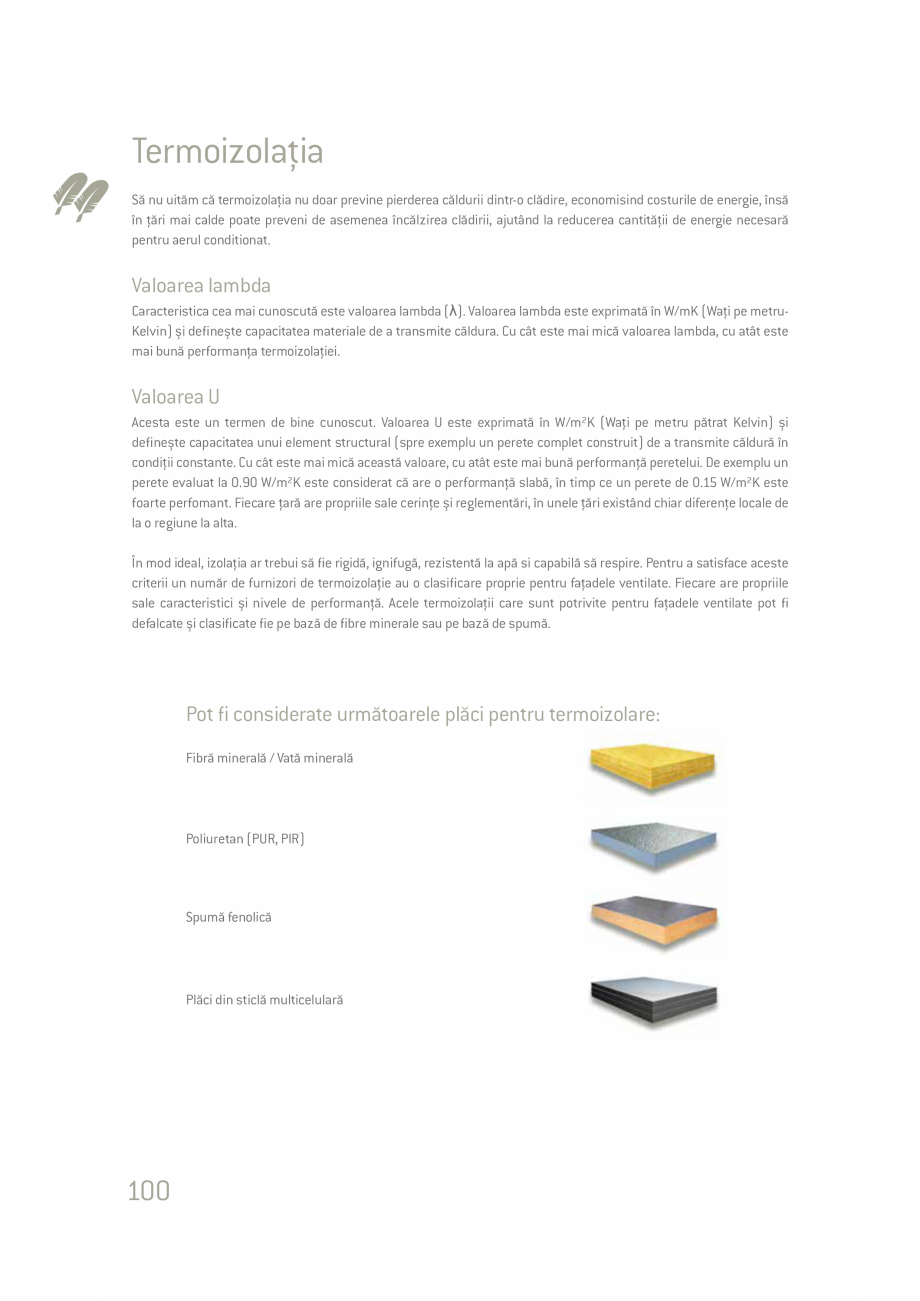

a 8. Figura 6 La folosirea panelurilor înguste EQUITONE, cu numai două linii de puncte de prindere, este important să existe o întrerupere a profilelor verticale de susţinere, astfel încât panelurile să nu se îmbine etanș. Aceasta presupune folosirea a două profiluri în formă de L, în loc de un profil în formă de T. În funcţie de modul de aranjare a panelurilor și de condiţiile de pe șantier, acest tip de instalare ar putea presupune întreruperea profilelor la fiecare rost sau la fiecare segment de 3 m ale acestora. De reţinut că lăţimea maximă a panelului este de 600 mm. Contactaţi serviciul de Suport Local Tehnic EQUITONE. Figura 7 Figura 8 Figura 9 Figura 10 8.0 Rosturile dintre paneluri Recomandările privind formarea rosturilor dintre paneluri se găsesc la paginile 92-93. 57 9.0 Procedură de instalare 9.1 Banda de etanșare Aplicaţi banda de etanşare (9 mm x 6 mm) pe întreaga suprafaţa a profilelor care formează structura de susţinere a

Pagina 100-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana a 8....

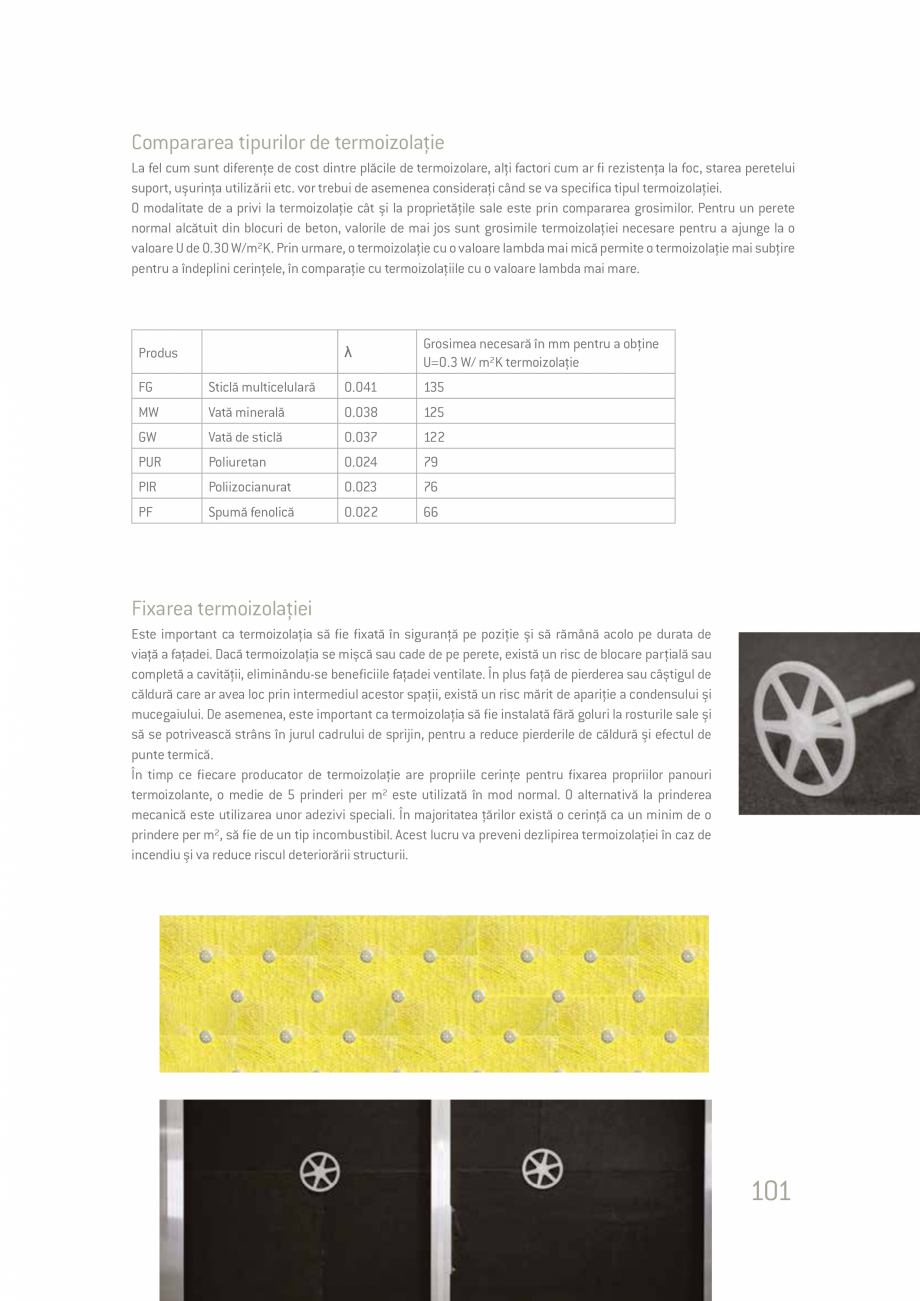

Pagina 101 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

panelurilor. Banda este auto-adezivă pentru a ușura poziţionarea. Spuma din care este confecţionată banda are proprietatea de compresie, ceea ce permite mișcarea panelurilor. Banda se poate comprima până la grosimea de 1 mm. Aplicarea benzii de etanşare pe muchia exterioară a rosturilor panelurilor contribuie la direcţionarea infiltraţiilor de apă către bază. Pentru a direcţiona în mod eficient infiltraţiile, marginile benzilor trebuie să se suprapună în zona rosturilor. La faţadele cu rosturi deschise, banda poate fi tăiată după conturul marginilor, pentru a nu fi vizibilă prin rosturile deschise. Când se folosesc profile orizontale, banda va fi mascată de rosturi. 9.2 Procedură de montaj Poziţionaţi panelul perforat pe o şină ajutătoare la montare și sprijinit pe structura de susţinere, ajustaţi poziţia la aliniamentul corect și fixaţi panelul cu ajutorul clemelor. Informaţii detaliate despre metoda de montare de sus în jos se găsesc în Gh

Pagina 101-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana...

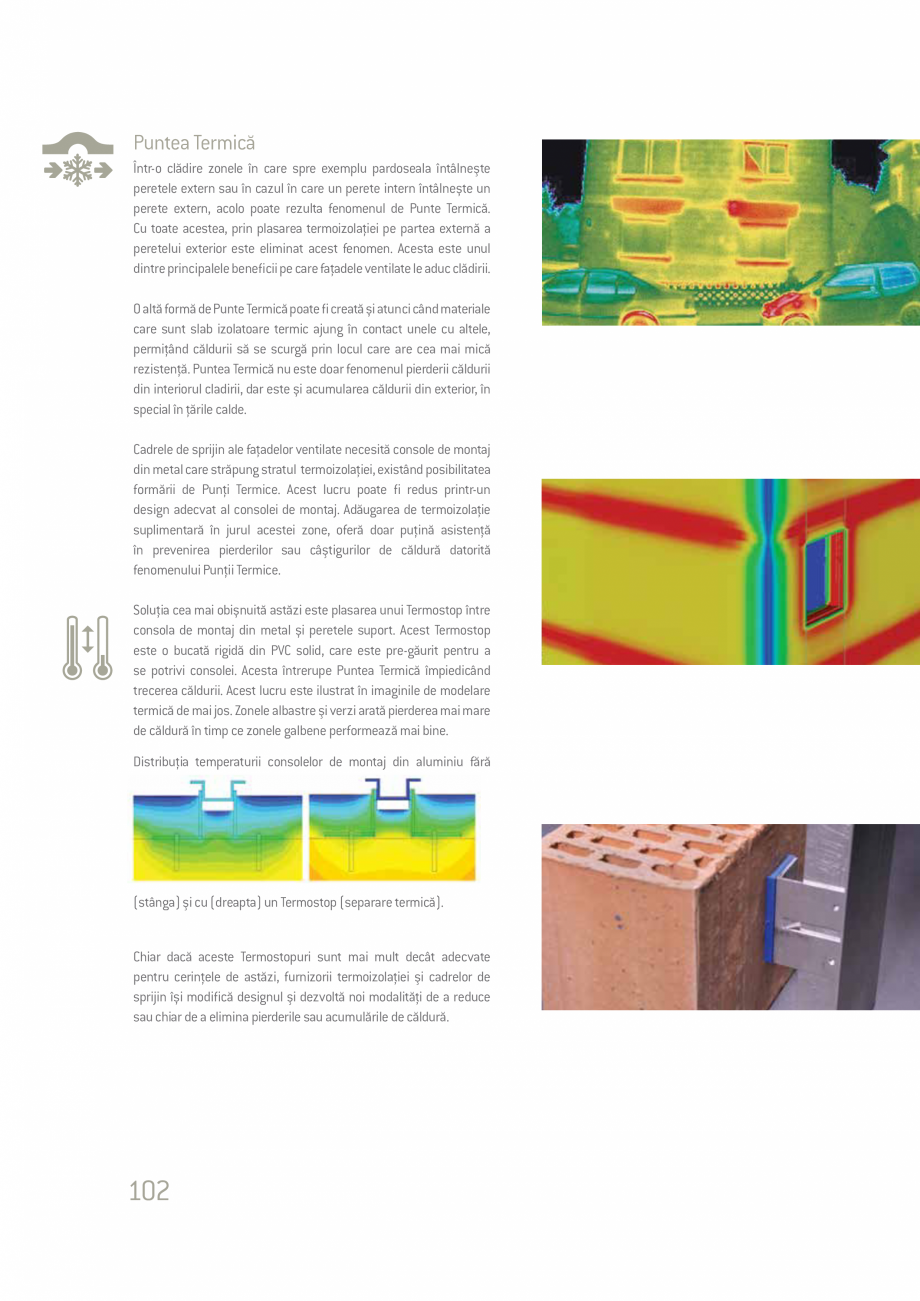

Pagina 102 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

idul EQUITONE de Planificare și Instalare, Capitolul 4, paginile 66-67. Atunci când se perforează gaura de diametru mai mic, este esenţial ca aceasta să fie centrată pe gaura de diametru mai mare facută in panel, cum este in figura alăturată. 9.3 PUNCTELE FIXE Începând cu punctele FIXE, introduceţi dispozitivul de centrare EQUITONE cu diametrele 11/4,1 mm în orificiile pre-perforate din panel și faceţi o gaură în structura de susţinere. Îndepărtaţi orice reziduuri din găuri. Orice rest de material rămas în găuri va îngreuna introducerea nitului în punctul FIX. Introduceţi pop-nitul EQUITONE în bucşa de culoare ROȘIE (bucșă de reducere a dimensiunii găurii) și apoi în pistolul de nituire. Introduceţi pop-nitul cu bucşă în gaura deja existentă în panel și nituiţi. Asiguraţi-vă că nitul este perpendicular pe faţa panelului. Lera de așezare a niturilor este un dispozitiv util în acest scop. În caz contrar, există riscul ca suprafaţa pan

Pagina 102-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana idul...

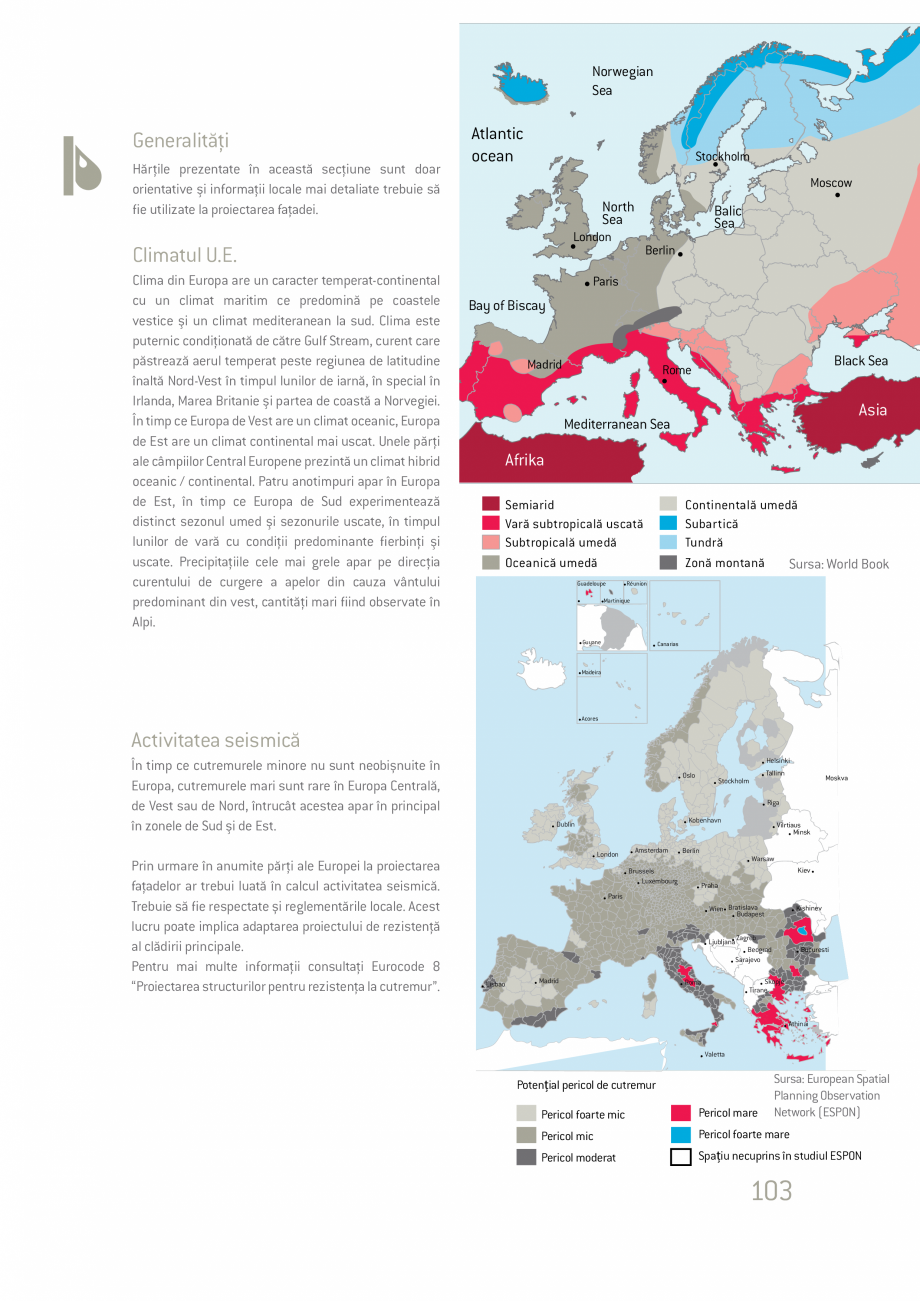

Pagina 103 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

elului să fie zgâriată de capul nitului. Nitul trebuie să fie perfect aliniat pe suprafaţa panelului. 58 9.4 PUNCTELE MOBILE Continuaţi cu punctele MOBILE, introducând dispozitivul de centrare EQUITONE de 11/4,1 mm diametru, în găurile din panel și faceţi o gaură în profilele structurii de susţinere. Îndepărtaţi toate reziduurile din gaură. Asiguraţi-vă că s-a îndepărtat orice șpan de metal din gaura dată în panel. Șpanul sau reziduurile pot reduce jocul prin micșorarea diametrului găurii, iar în cazul unei structuri de susţinere din oţel zincat, pot conduce mai târziu la formarea ruginii și pătarea suprafeţei panelului. Folosiţi la nituire doar pop-niturile EQUITONE, plasaţi pistolul de nituire perpendicular pe gaura deja existentă și nituiţi. Asiguraţi-vă că nitul este perpendicular pe faţa panelului. Lera de așezare a niturilor este un dispozitiv util în acest scop. Operaţiunea de fixare a punctelor MOBILE după fixarea punctelor FI

Pagina 103-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana elului...

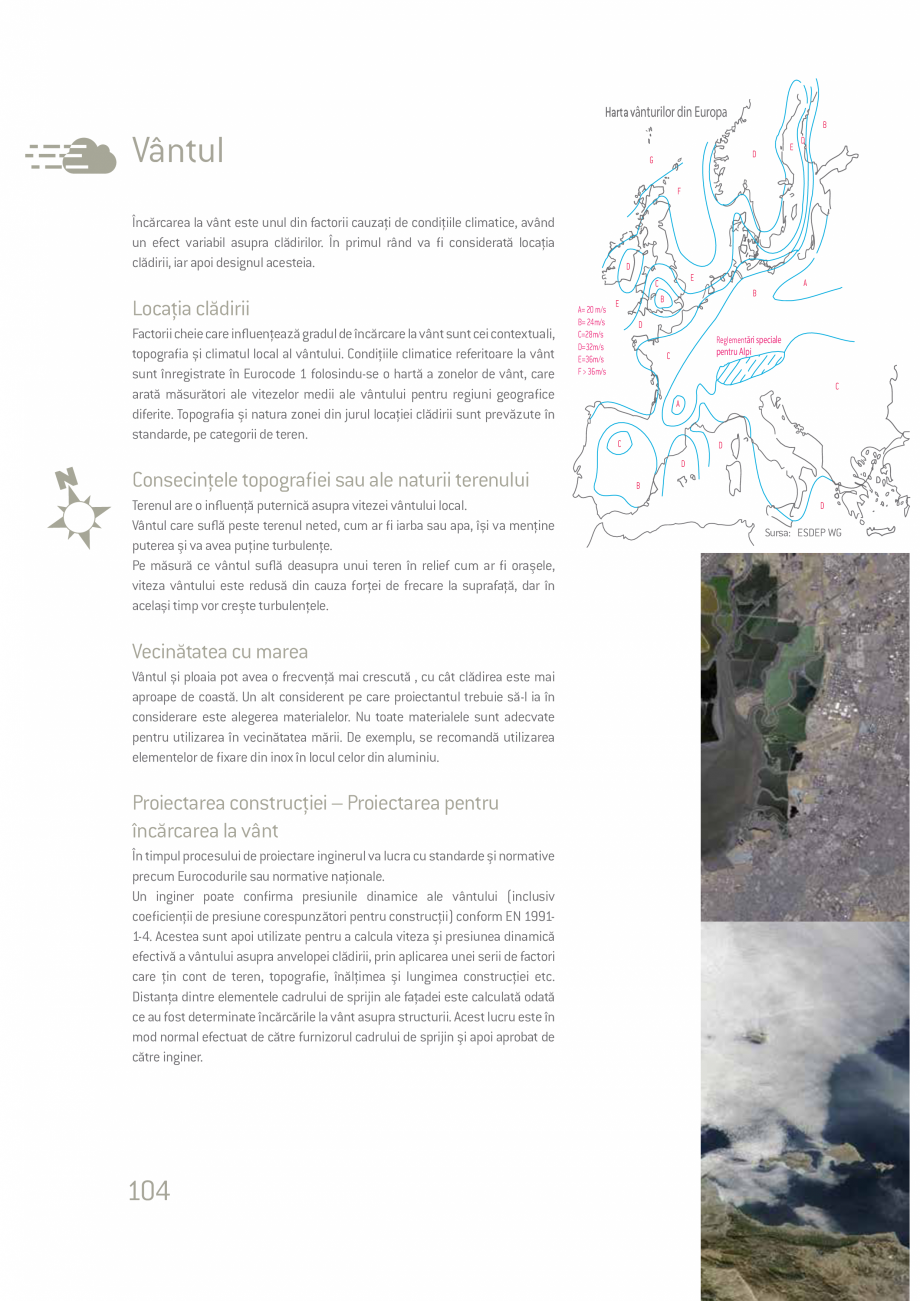

Pagina 104 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

XE se încheie aici. În cazul structurilor de susţinere din oţel zincat, neîndepărtarea completă a șpanului rezultat din operaţiunea de găurire poate conduce la formarea unor pete de rugină la baza perforării panelului. Declinarea responsabilităţii Informaţiile din acest Ghid sunt corecte la momentul publicării lor. Cu toate acestea, datorită angajamentului asumat prin programul permanent de dezvoltare a produselor și sistemelor noastre, ne rezervăm dreptul de a aduce modificări informaţiei conţinute în acesta fără o notificare în prealabil. Vă rugăm să contactaţi departamentul local de vânzări pentru a vă asigura că dispuneţi de versiunea cea mai recentă. Toate informaţiile conţinute în acest Ghid sunt protejate prin drepturi de autor©. Toate cifrele conţinute în acest document au scop ilustrativ și nu trebuie utilizate ca desene de construcţie. Aceste informaţii sunt oferite de bună - credinţă și nu atrag răspunderea penală pentru p

Pagina 104-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana XE se...

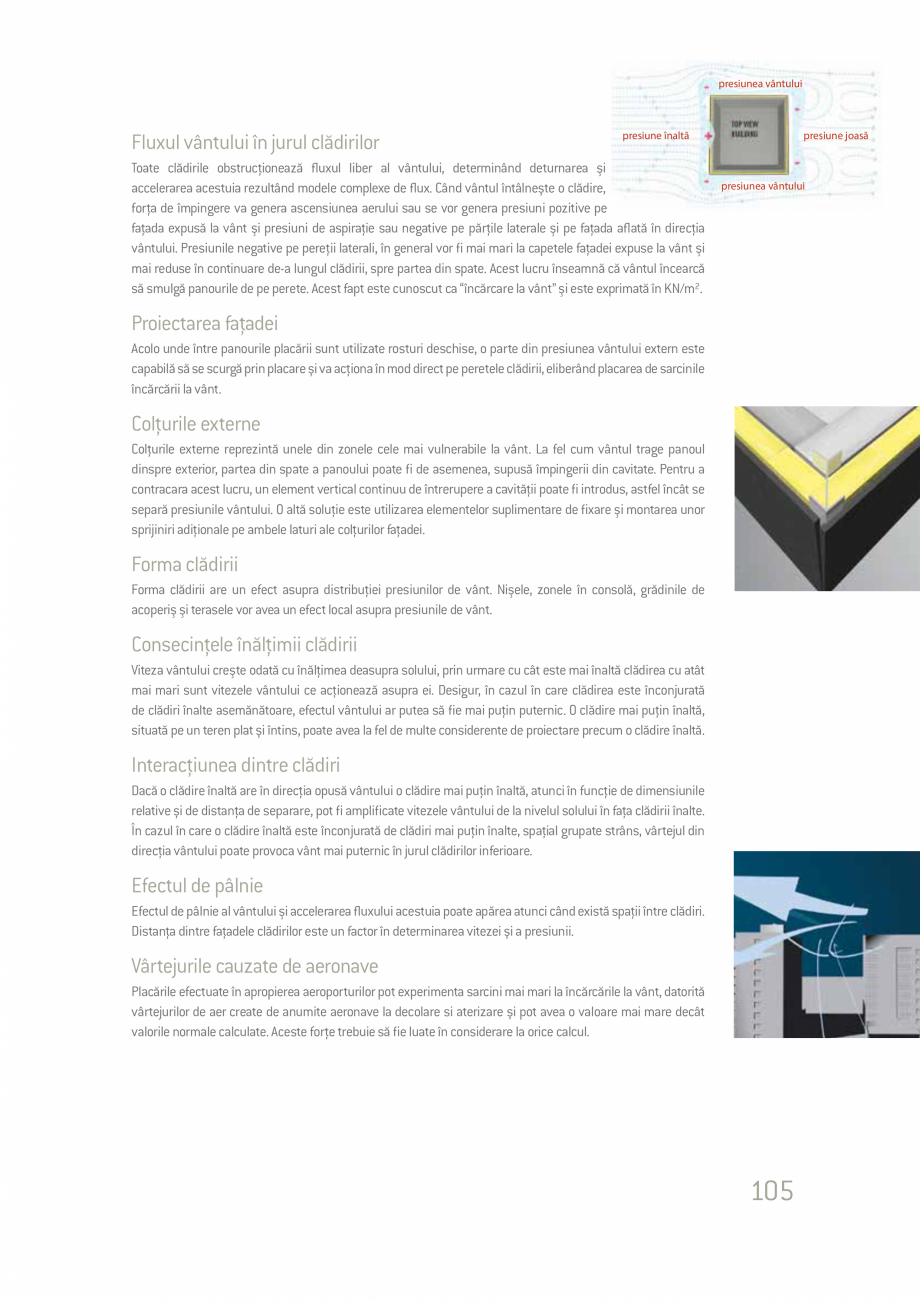

Pagina 105 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ierderi sau stricăciuni rezultate în procesul de utilizare. 59 Șuruburile EQUITONE Fixarea pe substructură din lemn SUMARUL RECOMANDĂRILOR Respectaţi distanţele dintre șuruburi și marginea panourilor. Acest Ghid trebuie corelat cu actualul Ghid de Planificare și Instalare EQUITONE. 1.0 INTRODUCERE Panourile EQUITONE pot fi montate pe structura din lemn cu ajutorul șuruburilor autofiletante EQUITONE. 2.0 DOMENIU DE APLICARE Acest Ghid conţine recomandările pentru prinderea cu șuruburi a panourilor EQUITONE [tectiva], EQUITONE [linea], EQUITONE [natura], EQUITONE [natura] PRO, EQUITONE [pictura], EQUITONE [textura] și EQUITONE [materia] pe o faţadă verticală . Reţineţi că pentru prinderea panelurilor EQUITONE [linea], [pictura] și [natura] PRO sunt necesari pași suplimentari. Vezi secţiunea 7.3. Pentru faţade înclinate, contactaţi serviciul de Asistenţă Tehnică EQUITONE de la nivel local. 3.0 ȘURUBURILE EQUITONE Șuruburile EQUITONE pentru lemn sunt �

Pagina 105-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ierderi...

Pagina 106 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

�uruburi cu cap hexagonal înfundat EN 1.4567 sau A2 (304) inox ISR T20, cu diametrul capului de 15 mm. Capul șurubului este disponibil în mai multe culori, pentru a se potrivi cu culoarea panelurilor. Șuruburile sunt disponibile ca șuruburi cu filet standard și șuruburi autofiletante pentru lemn. Șurub standard 5.5 x 35 mm pentru paneluri de faţadă de 8 mm 5.5 x 45 mm pentru paneluri de faţadă de 12 mm 60 Șurub autofiletant 5.5 x 40 mm pentru paneluri de faţadă de 8 mm 5.5 x 50 mm pentru paneluri de faţadă de 12 mm 4.0 SUBSTRUCTURĂ DE SUSŢINERE Recomandările pentru construirea unei structuri de sprijin din lemn cu o bună ventilaţie a cavităţii se găsesc în Ghidul de Planificare și Instalare EQUITONE, Secţiunea 5, paginile 72-77. Modul de instalare cel mai des întâlnit este montarea panelurilor pe șipci verticale. Șipcile verticale de sprijin asigură circulaţia aerului în spaţiul liber precum și evaporarea umezelii. 4.1 Centrele șuruburilor Ca

Pagina 106-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana �uruburi ...

Pagina 107 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

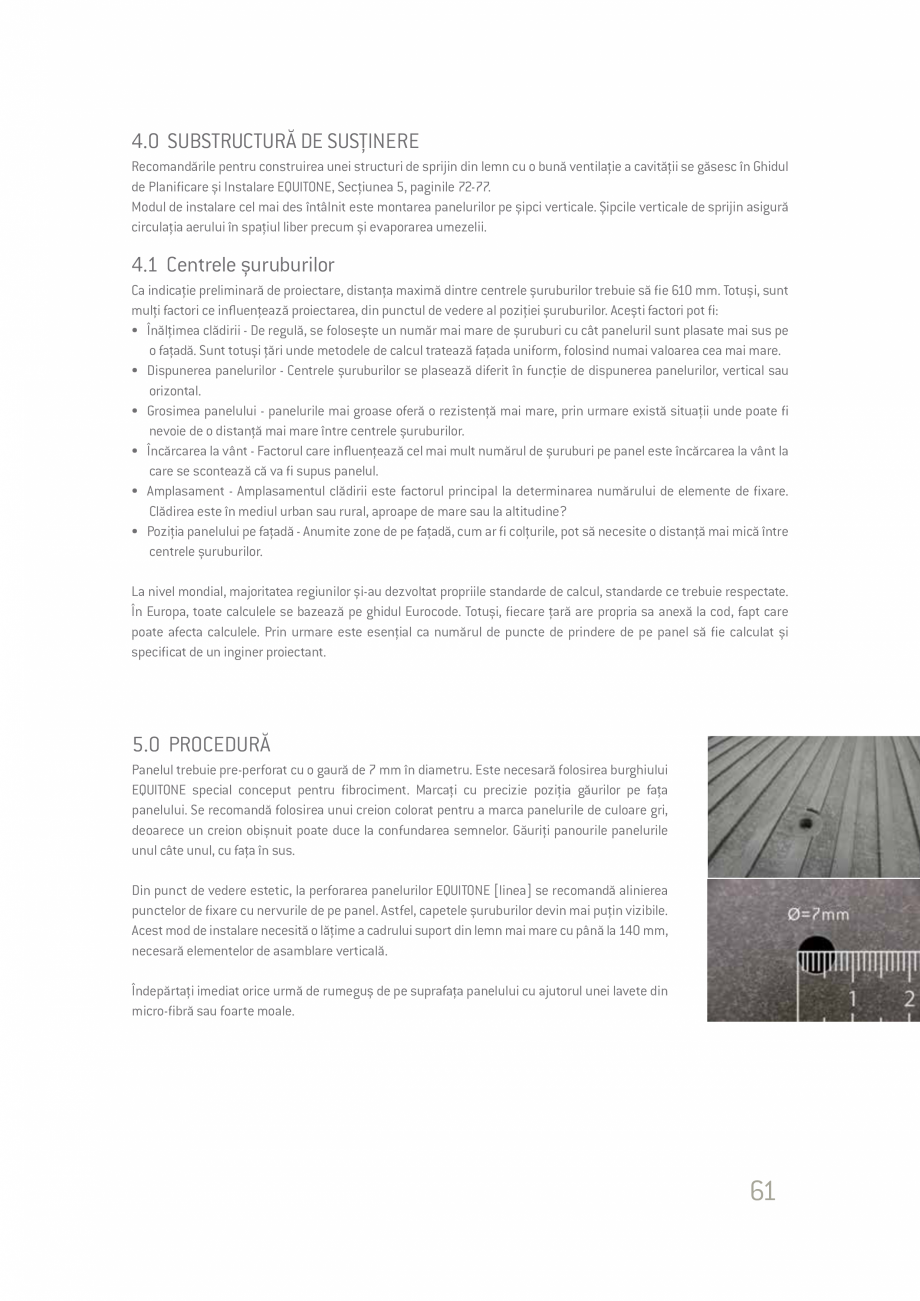

indicaţie preliminară de proiectare, distanţa maximă dintre centrele șuruburilor trebuie să fie 610 mm. Totuși, sunt mulţi factori ce influenţează proiectarea, din punctul de vedere al poziţiei șuruburilor. Acești factori pot fi: • Înălţimea clădirii - De regulă, se folosește un număr mai mare de șuruburi cu cât paneluril sunt plasate mai sus pe o faţadă. Sunt totuși ţări unde metodele de calcul tratează faţada uniform, folosind numai valoarea cea mai mare. • Dispunerea panelurilor - Centrele șuruburilor se plasează diferit în funcţie de dispunerea panelurilor, vertical sau orizontal. • Grosimea panelului - panelurile mai groase oferă o rezistenţă mai mare, prin urmare există situaţii unde poate fi nevoie de o distanţă mai mare între centrele șuruburilor. • Încărcarea la vânt - Factorul care influenţează cel mai mult numărul de șuruburi pe panel este încărcarea la vânt la care se scontează că va fi supus panelul. • Amplas

Pagina 107-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ...

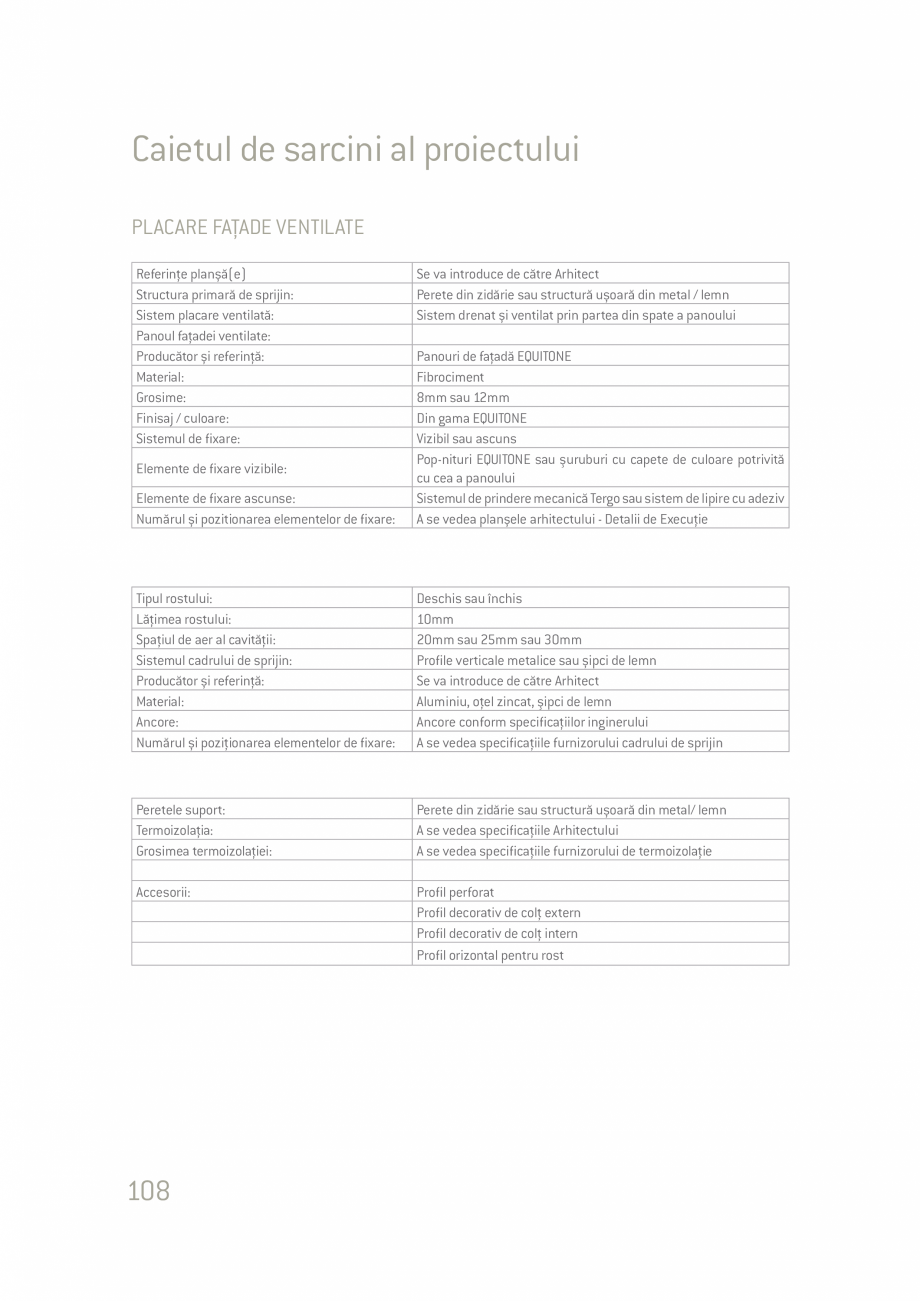

Pagina 108 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

ament - Amplasamentul clădirii este factorul principal la determinarea numărului de elemente de fixare. Clădirea este în mediul urban sau rural, aproape de mare sau la altitudine? • Poziţia panelului pe faţadă - Anumite zone de pe faţadă, cum ar fi colţurile, pot să necesite o distanţă mai mică între centrele șuruburilor. La nivel mondial, majoritatea regiunilor și-au dezvoltat propriile standarde de calcul, standarde ce trebuie respectate. În Europa, toate calculele se bazează pe ghidul Eurocode. Totuși, fiecare ţară are propria sa anexă la cod, fapt care poate afecta calculele. Prin urmare este esenţial ca numărul de puncte de prindere de pe panel să fie calculat și specificat de un inginer proiectant. 5.0 PROCEDURĂ Panelul trebuie pre-perforat cu o gaură de 7 mm în diametru. Este necesară folosirea burghiului EQUITONE special conceput pentru fibrociment. Marcaţi cu precizie poziţia găurilor pe faţa panelului. Se recomandă folosirea unui creion

Pagina 108-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana ament -...

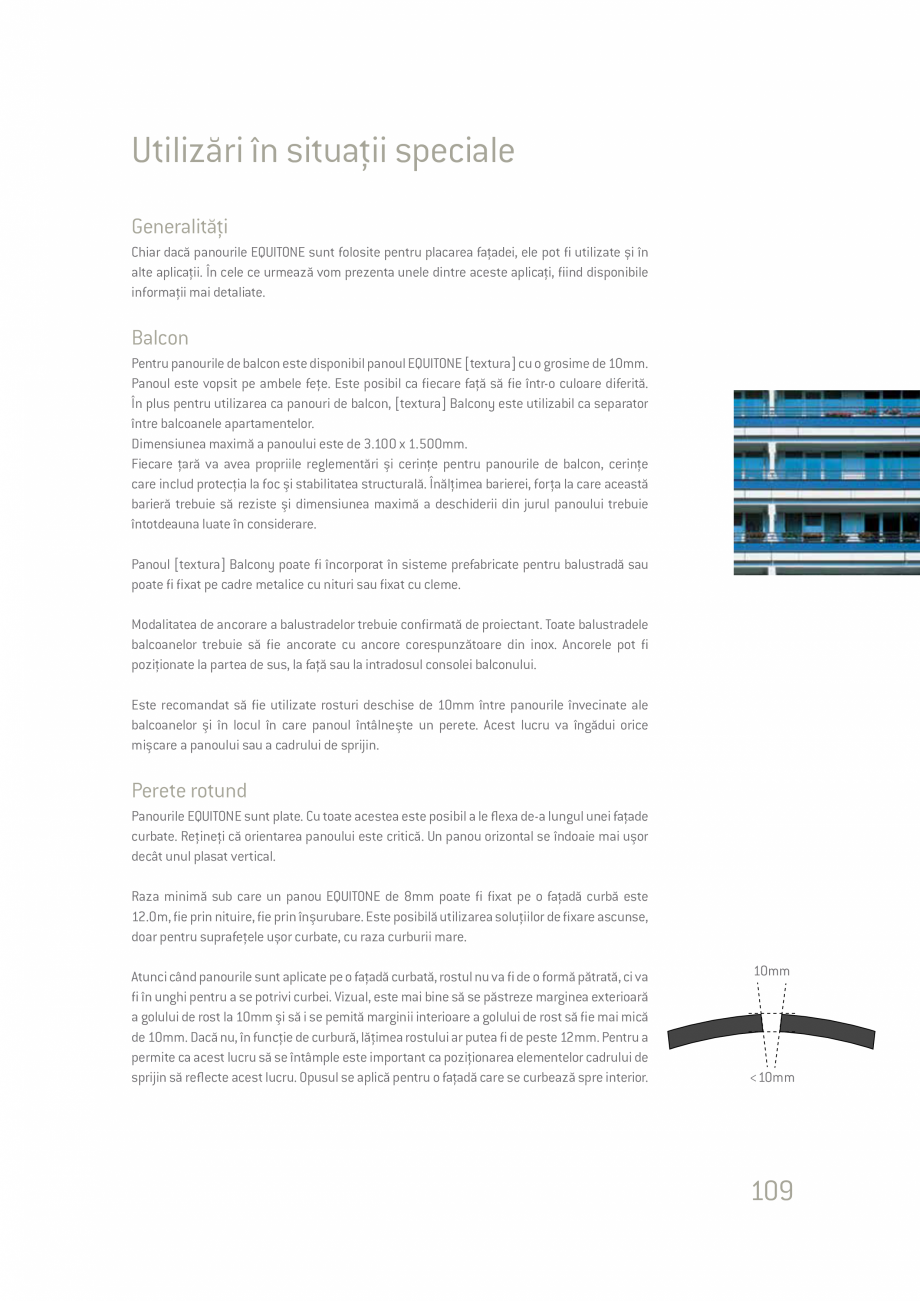

Pagina 109 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

colorat pentru a marca panelurile de culoare gri, deoarece un creion obișnuit poate duce la confundarea semnelor. Găuriţi panourile panelurile unul câte unul, cu faţa în sus. Din punct de vedere estetic, la perforarea panelurilor EQUITONE [linea] se recomandă alinierea punctelor de fixare cu nervurile de pe panel. Astfel, capetele șuruburilor devin mai puţin vizibile. Acest mod de instalare necesită o lăţime a cadrului suport din lemn mai mare cu până la 140 mm, necesară elementelor de asamblare verticală. Îndepărtaţi imediat orice urmă de rumeguș de pe suprafaţa panelului cu ajutorul unei lavete din micro-fibră sau foarte moale. 61 5.1 POZIŢIA GĂURILOR PENTRU ȘURUBURI Poziţia găurilor pentru cadrul de sprijin vertical: De la marginile orizontale ale panelului: 70 mm - 100 mm. De la marginile laterale ale panelului: 25 mm - 100 mm. 25-100 70-100 Din punct de vedere vizual, locul preferat pentru prinderea pop-niturilor șuruburilor de colţ este la 80 mm

Pagina 109-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana colorat...

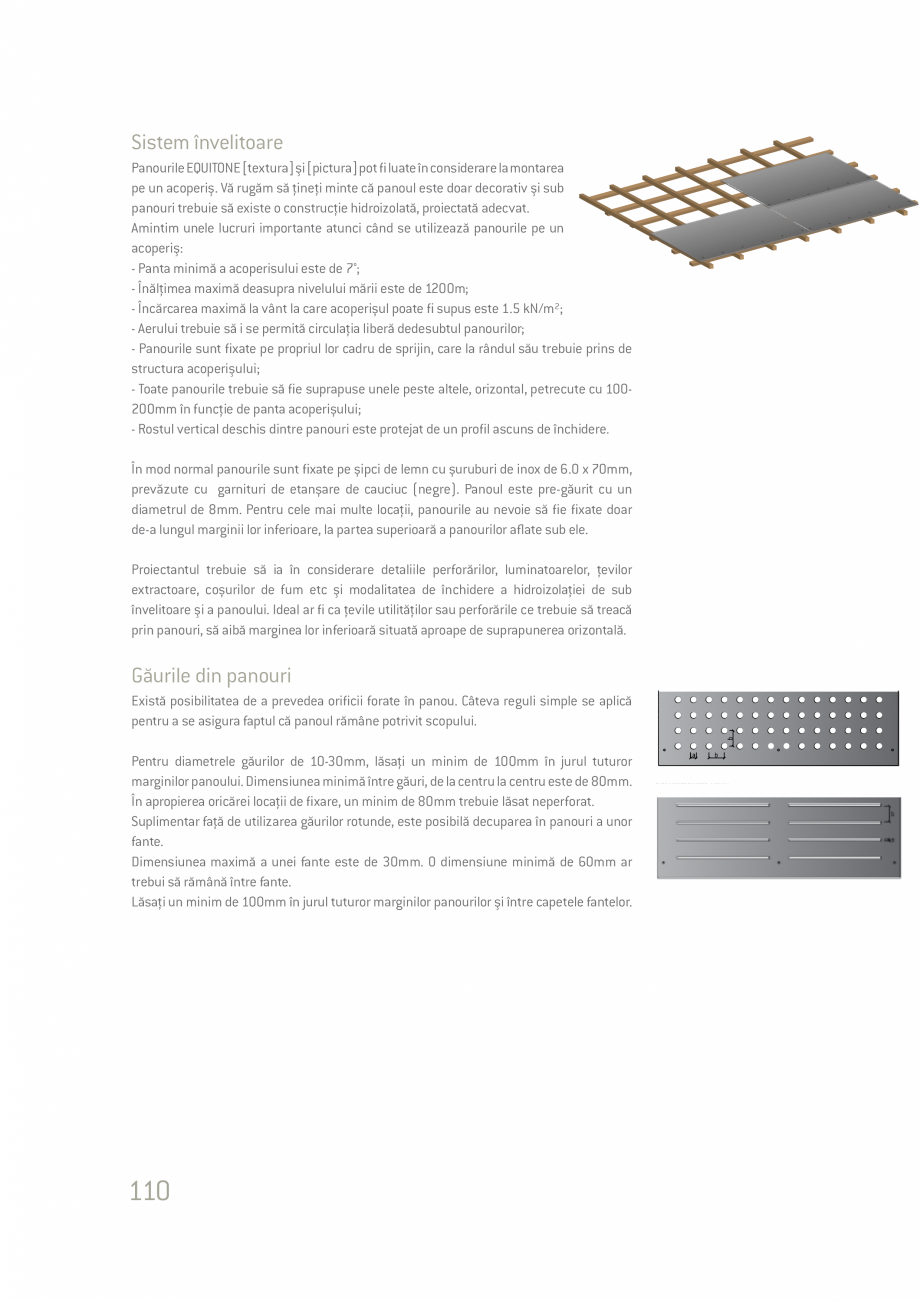

Pagina 110 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

de la marginea orizontală și la 25 mm de marginile verticale. Pentru anumite configuraţii, este posibil să se amplaseze gaura la distanţa de 20 mm de margine. Completaţi formularul de consultanţă pentru proiecte și trimiteţi-l la ETEX Cladding Technical. Poziţia găurilor faţă de cadrul de sprijin orizontal: Marginile laterale ale panelurilor: 70 mm - 100 mm. Marginile orizontale ale panelurilor: 25 mm - 100 mm. Din punct de vedere vizual, locul preferat pentru prinderea șuruburilor de colţ este la 80 mm / 25 mm distanţă. 70-100 Pentru anumite configuraţii, este posibil să se amplaseze gaura la distanţa de 20 mm de margine. Completaţi formularul de consultanţă pentru proiecte și trimiteţi-l la ETEX Cladding Technical. Centrele pentru restul punctelor de prindere sunt determinate pe baza calculelor efectuate de ingineri. Reţineţi că dimensiunea profilelor care formează cadrul de sprijin este influenţată de poziţia găurilor de pe suprafaţa panelului.

Pagina 110-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana de la...

Pagina 111 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

25-100 5.2 Freza pentru panoul EQUITONE [linea] Pentru a asigura poziţionarea perfect aliniată a capetelor șuruburilor pe nervurile panelului EQUITONE [linea], este necesară îndepărtarea nervurilor din locul unde acestea sunt poziţionate pe panel. Acest accesoriu a fost conceput pentru frezarea muchiilor mai înalte sau a nervurilor de pe panelul [linea] și pentru a efectua gaura de 7 mm dintr-o singură operaţie. Dispozitivul este ajustabil pentru a împiedica supra-frezarea. Reziduurile sunt conduse prin orificiile laterale. 6.0 Rosturile dintre paneluri Recomandările privind formarea rosturilor dintre paneluri se găsesc în Ghidul EQUITONE de Planificare și Instalare, Secţiunea 6, paginile 92-93. 62 7.0 Procedură de instalare 7.1 Rola din cauciuc EPDM Acoperiţi toate șipcile traversă cu o bandă striată din cauciuc EPDM rezistentă la razele ultraviolete. Asiguraţi-vă că sunt acoperite și șipcile intermediare, pentru a păstra astfel aliniamentul coresp

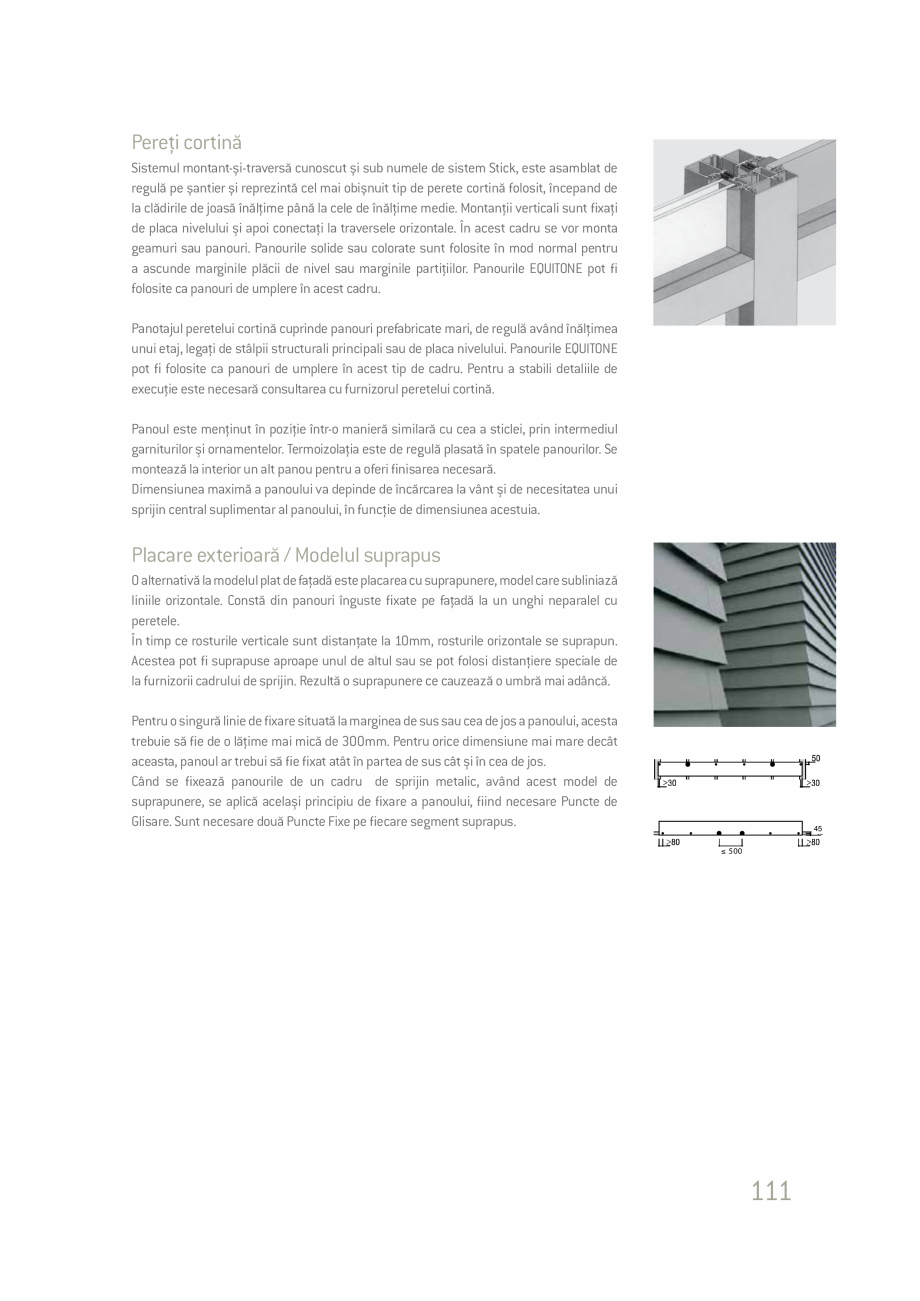

Pagina 111-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana

25-100
...

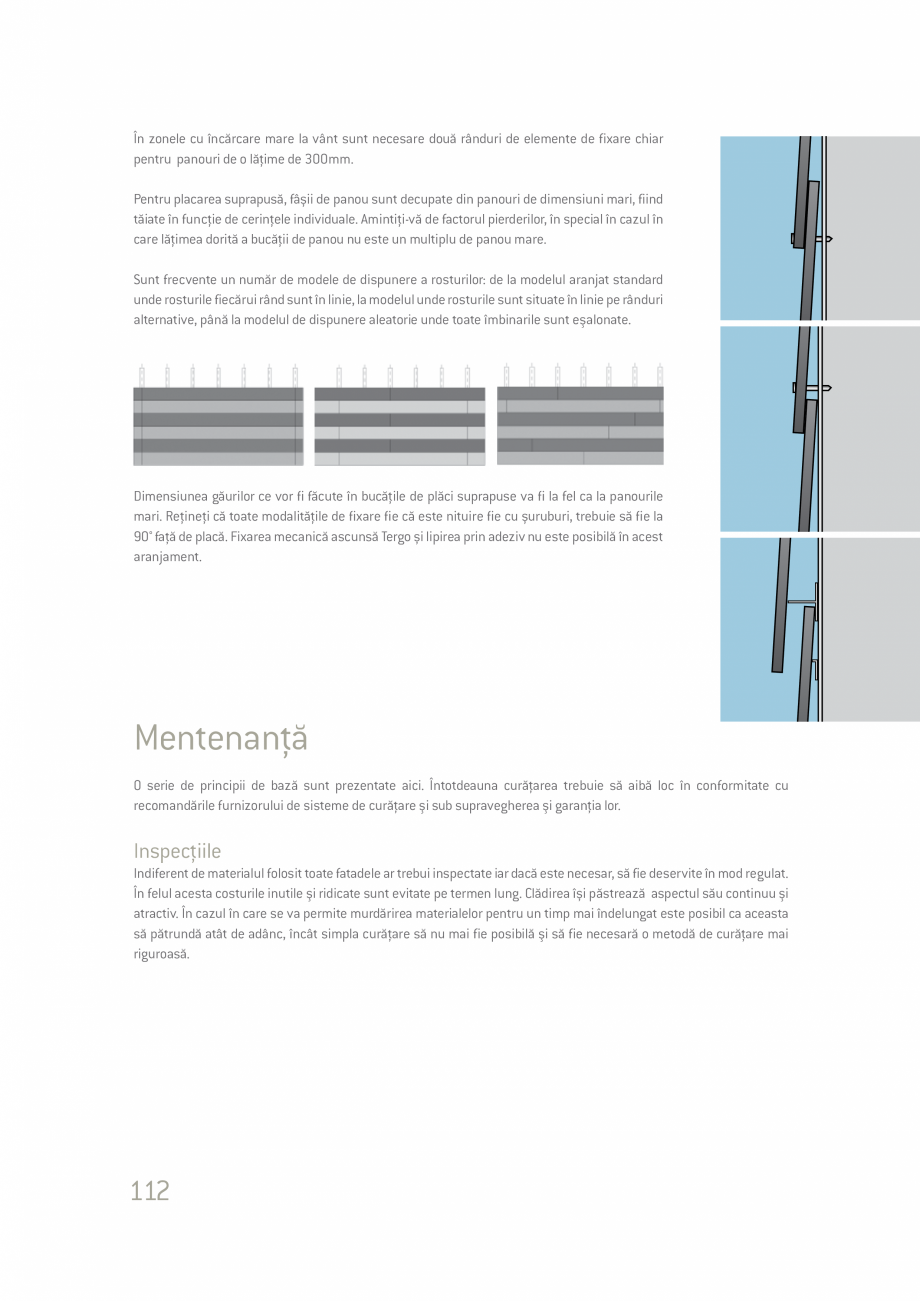

Pagina 112 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

unzător al panelului. Banda trebuie să depășească marginile șipcilor cu cel puţin 5mm. Capsaţi banda de-a lungul marginilor, astfel încât partea centrală să nu prezinte perforaţii. Rost din bandă striată EPDM Banda striată EPDM va contribui la direcţionarea apei infiltrate înspre bază. Este preferabil ca banda să se aplice continuu, fără suprapuneri. Pentru a împiedica distorsiunea panelului în situaţia în care apare o suprapunere, este necesară rectificarea suprafeţei șipcii pentru a permite îngroparea benzii de dedesubt. 7.2 Procedură de montaj Poziţionaţi panelul pre-perforat pe șina ajutătoare și pe cadrul suport, ajustaţi poziţia la aliniamentul corect și prindeţi panelul cu ajutorul clemelor. Informaţii detaliate despre metoda de montare de sus în jos se găsesc în Ghidul EQUITONE de Planificare și Instalare, Secţiunea 4, paginile 66-67. Pornind de la găurile centrale și continuând înspre marginile panelului, poziţionaţi centra

Pagina 112-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana unzător ...

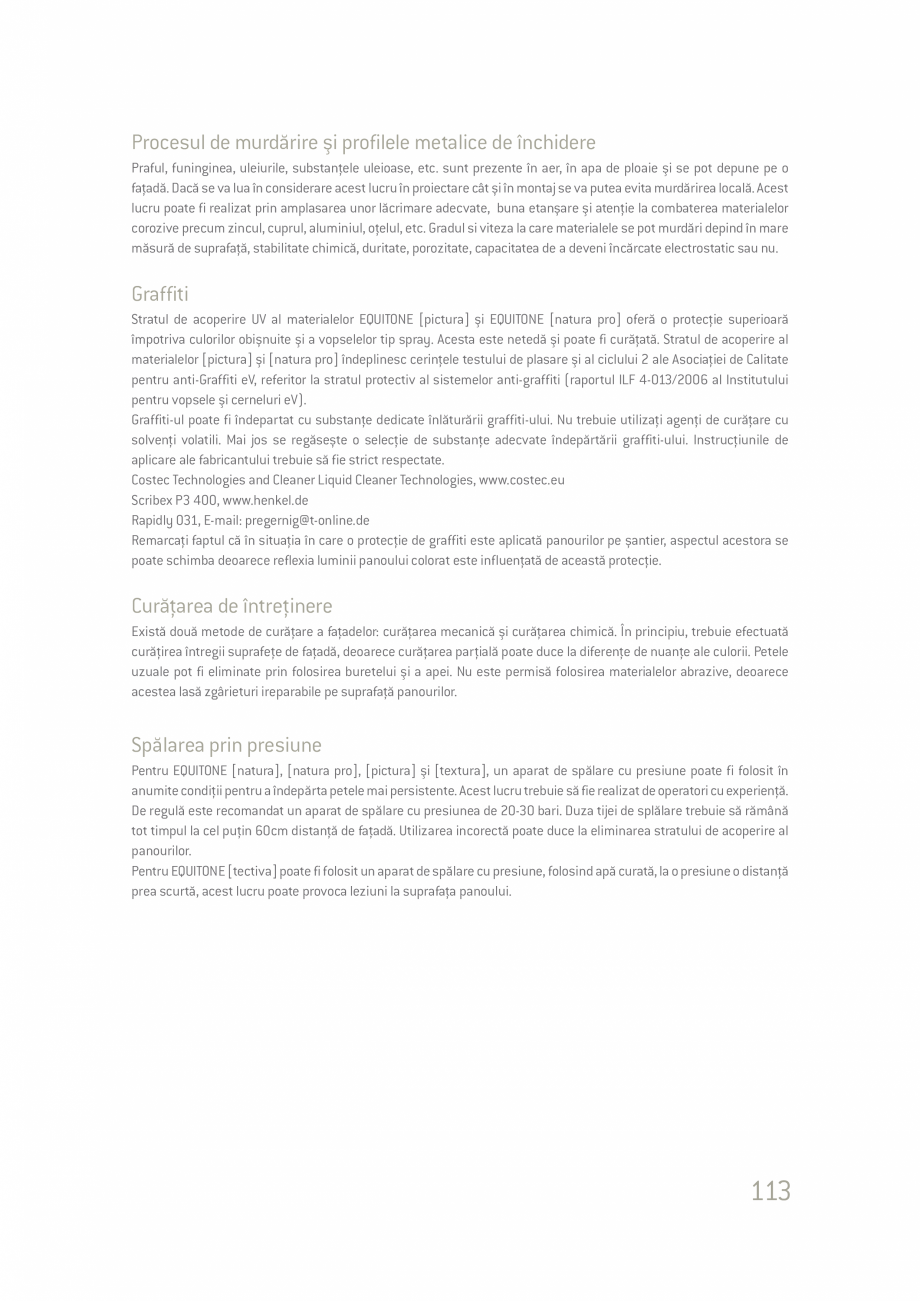

Pagina 113 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

l șurubul EQUITONE în gaura deja efectuata în panel. Asiguraţi-vă că șurubul este perpendicular pe suprafaţa panelului. Nu strângeţi șurubul prea tare deoarece astfel se poate deteriora suprafaţa panelului. 7.3 Panelurile EQUITONE PRO cu stat de acoperire din poliuretan Pentru panelurile EQUITONE „PRO” cu strat de acoperire din poliuretan, EQUITONE [natura] PRO și EQUITONE [pictura] este necesar ca înainte de fixarea șuruburilor să se introducă manșonul cu guler în toate găurile. Acest manșon oferă o protecţie suplimentară la exfoliere a stratului de acoperire din poliuretan. Declinarea responsabilităţii Informaţiile din acest Ghid sunt corecte la momentul publicării lor. Totuși, datorită angajamentului asumat prin programul nostru de dezvoltare continuă a produselor și sistemelor, ne rezervăm dreptul de a modifica sau amenda fără preaviz informaţia conţinută în acesta. Vă rugăm să contactaţi departamentul de vânzări de la nivel local

Pagina 113-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana l...

Pagina 114 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

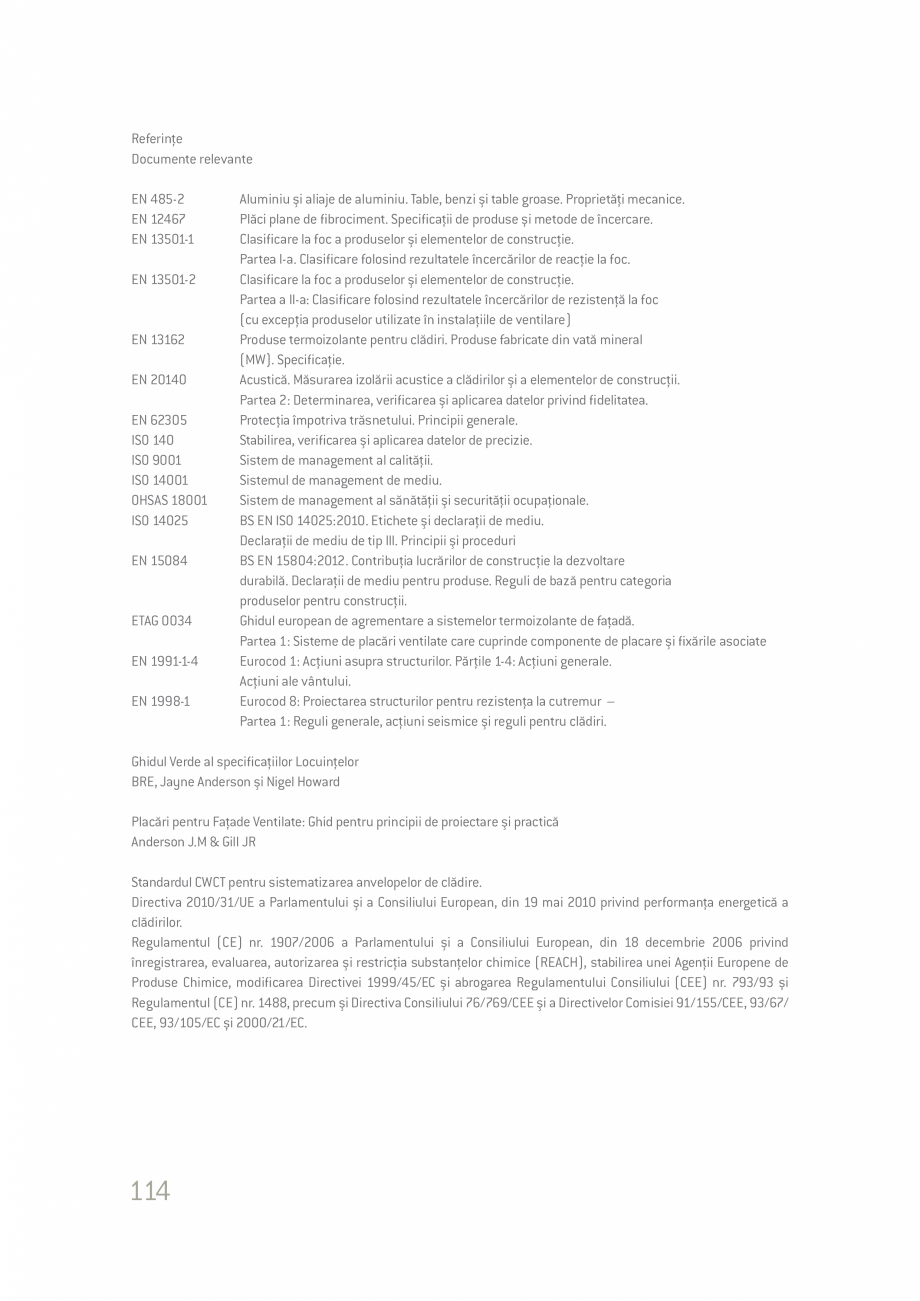

pentru a vă asigura că dispuneţi de versiunea cea mai recentă. Toate informaţiile conţinute în acest Ghid sunt protejate prin drepturi de autor©. Toate cifrele conţinute în acest document au scop ilustrativ și nu trebuie utilizate ca desene de construcţie. Aceste informaţii sunt oferite de bună –credinţă și nu atrag răspunderea penală pentru pierderi sau stricăciuni rezultate în procesul de utilizare. 63 Fixarea prin lipire Este important ca fixarea prin lipire să se efectueze în strictă conformitate cu instrucţiunile furnizorilor de adeziv, prin intermediul instalatorilor certificaţi. Vă rugăm să reţineţi că recomandările și procedurile de fixare diferă între furnizori. Următoarele informaţii sunt oferite doar ca linii de ghidare și nu trebuie să fie considerate drept o recomandare completă. Câţiva furnizori au sisteme disponibile ce se potrivesc panourilor EQUITONE. Vă rugăm să reţineţi că nu toate sistemele de lipire sunt potrivi

Pagina 114-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana pentru a ...

Pagina 115 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

te pentru toate panourile, în toate opţiunile în ceea ce privește cadrul de sprijin. Prin urmare este important să se aleagă adezivul corespondent aplicaţiei. Lipirea pe o structură de sprijin metalică este o metodă mai trainică decat lipirea pe o structură de sprijin din lemn. Din acest motiv, în unele ţări reglementările locale nu permit utilizarea adezivului pe un cadru de sprijin din lemn. Deoarece există mulţi furnizori de adeziv, întotdeauna sfătuim ca instalatorul să lucreze numai cu produse certificate, care au fost testate cu panourile EQUITONE. Înălţimea maximă poate fi limitată de condiţiile oferite de furnizorul de adeziv sau de legislaţia și reglementările locale. Toţi furnizorii vor avea condiţiile sau restricţiile de lucru proprii pentru lucru pe șantier. Acestea pot fi: • Intervalul recomandat al temperaturii de lucru - De exemplu: + 5° C și + 40° C. Acest lucru trebuie să rămână între aceste valori pentru cel puţin 5-6 ore d

Pagina 115-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana te pentru...

Pagina 116 - Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura...

upă aplicare. • Suprafeţele de lipit trebuie să fie curate, uscate, fără praf și grăsimi. Va fi necesară utilizarea produselor de curăţare. • Restricţii privind umiditatea relativă - De exemplu: să nu fie mai mare de 75%. • Temperatura substratului trebuie să fie cu 3°C mai mare decât Punctul de Rouă. Cerinţe Deformarea oricărui panou de placare nu poate depăși 1/100 din deschiderea dintre elementele de susţinere a panoului EQUITONE la care se adaugă orice ieșire în consolă, dacă există vreuna. Curăţare Orice adeziv nedorit sau în exces rămas pe profile trebuie să fie îndepărtat imediat folosind agentul de curăţare a furnizorilor, deoarece se poate îndeparta doar mecanic dacă este lăsat până mai târziu. Consultaţi furnizorul de adeziv în cazul în care adezivul este lăsat pe suprafaţa oricărui panou. 64 Aplicare Este important de remarcat faptul că toţi furnizorii au propriile lor recomandări și cerinţe atunci când vine

Pagina 116-Ghid de planificare si instalare placi si panouri din fibrociment Catalog, brosura Romana upă...

Alta documentatie a aceleasi game

Brosura Scalamid

Catalog, brosura
22 p | EN

Promovați-vă produsele și serviciile pe SpatiulConstruit.ro!

Furnizor

EQUITONE

Ghid de planificare si instalare placi si panouri din fibrociment

Alta documentatie a aceleasi game

Brosura Scalamid
