Documentatie atasata la

Sisteme de andocare pentru camioane STERTIL

Ghid de proiectare - echipamente de ancorare STERTIL

Limba: Romana

20 afisari

Tip documentatie: Catalog, brosura

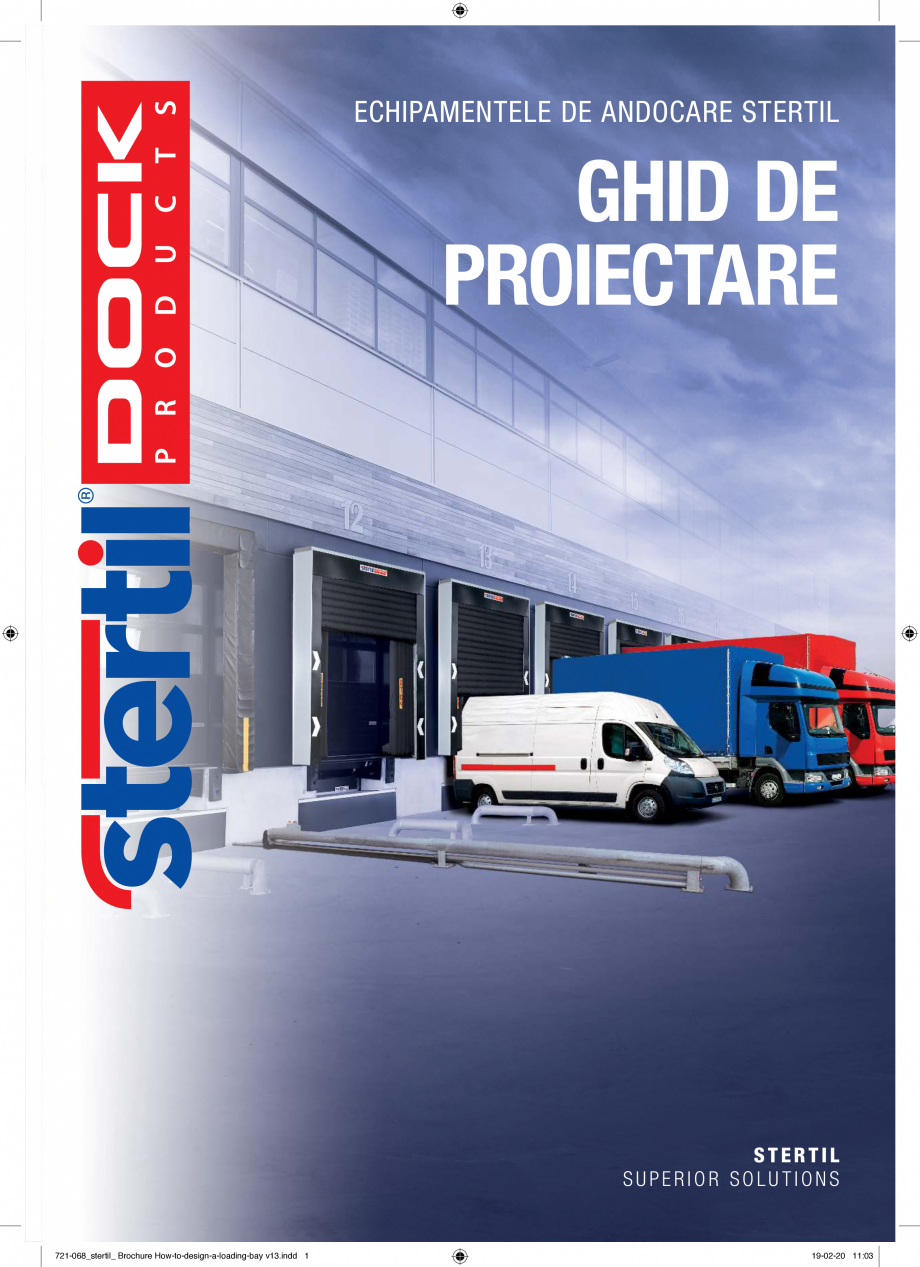

Pagina 1 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana...

ECHIPAMENTELE DE ANDOCARE STERTIL GHID DE PROIECTARE STERTIL SUPERIOR SOLUTIONS 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 1 19-02-20 11:03 Superior Solutions Grupul Stertil ofera la nivel global solutii personalizate, avansate din punct de vedere tehnic si de un inalt nivel calitativ pentru echiparea docurilor de incarcare. Suportul tehnic necesar este oferit prin reteaua de partenerii locali, instruiti. Solutiile sunt concepute, dezvoltate si implementate de o echipa de specialisti profesionisti cu o vasta experienta. Datorita personalului caliﬁcat, a procesului de productie complet intern si a organizatiei sale internationale, Stertil este un important furnizor de echipamente high performance de andocare. Zona de andocare a camioanelor este nodul logistic al unei companii Urmatoarele capitole vor dezbate si explica anumite probleme si factori. Datorita diversitatii circumstantelor si mediilor in Zona de andocare a camioanelor fie fluidizeaza, fie rupe

Pagina 1-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ECHIPAMENTELE DE...

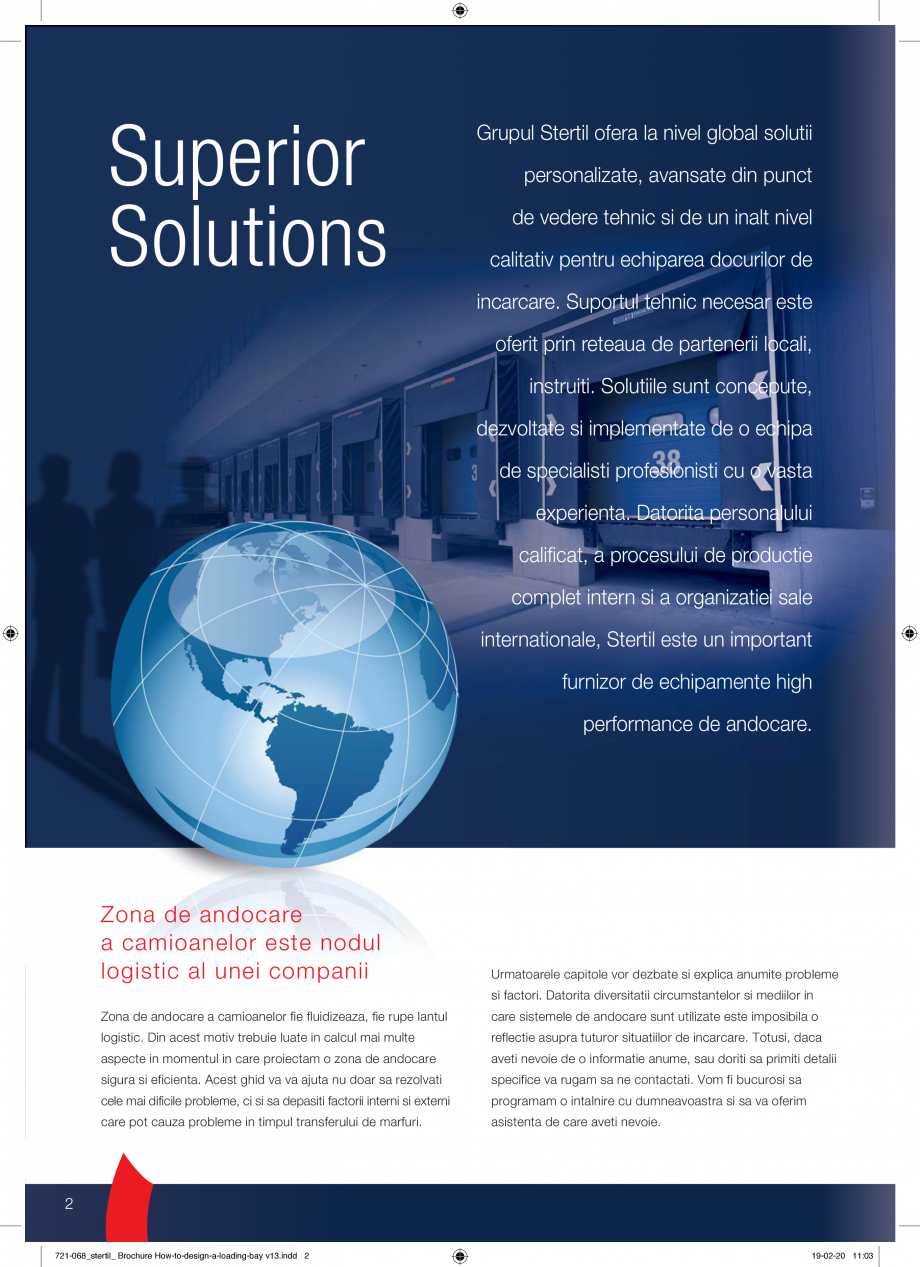

Pagina 2 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana lantul
...

lantul care sistemele de andocare sunt utilizate este imposibila o logistic. Din acest motiv trebuie luate in calcul mai multe reflectie asupra tuturor situatiilor de incarcare. Totusi, daca aspecte in momentul in care proiectam o zona de andocare aveti nevoie de o informatie anume, sau doriti sa primiti detalii sigura si eficienta. Acest ghid va va ajuta nu doar sa rezolvati specifice va rugam sa ne contactati. Vom fi bucurosi sa cele mai dificile probleme, ci si sa depasiti factorii interni si externi programam o intalnire cu dumneavoastra si sa va oferim care pot cauza probleme in timpul transferului de marfuri. asistenta de care aveti nevoie. 2 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 2 19-02-20 11:03 Logistica incepe si se termina cu SISTEMELE DE ANDOCARE PENTRU CAMIOANE Cuprins 1. Numarul statiilor de andocare pentru camioane 2. Amplasamentul 3. Groapa de fundatie 4. Platforma de andocare 5. Rampa de incarcare/descarcare 6. Burduful de eta

Pagina 2-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana lantul

care sistemele...

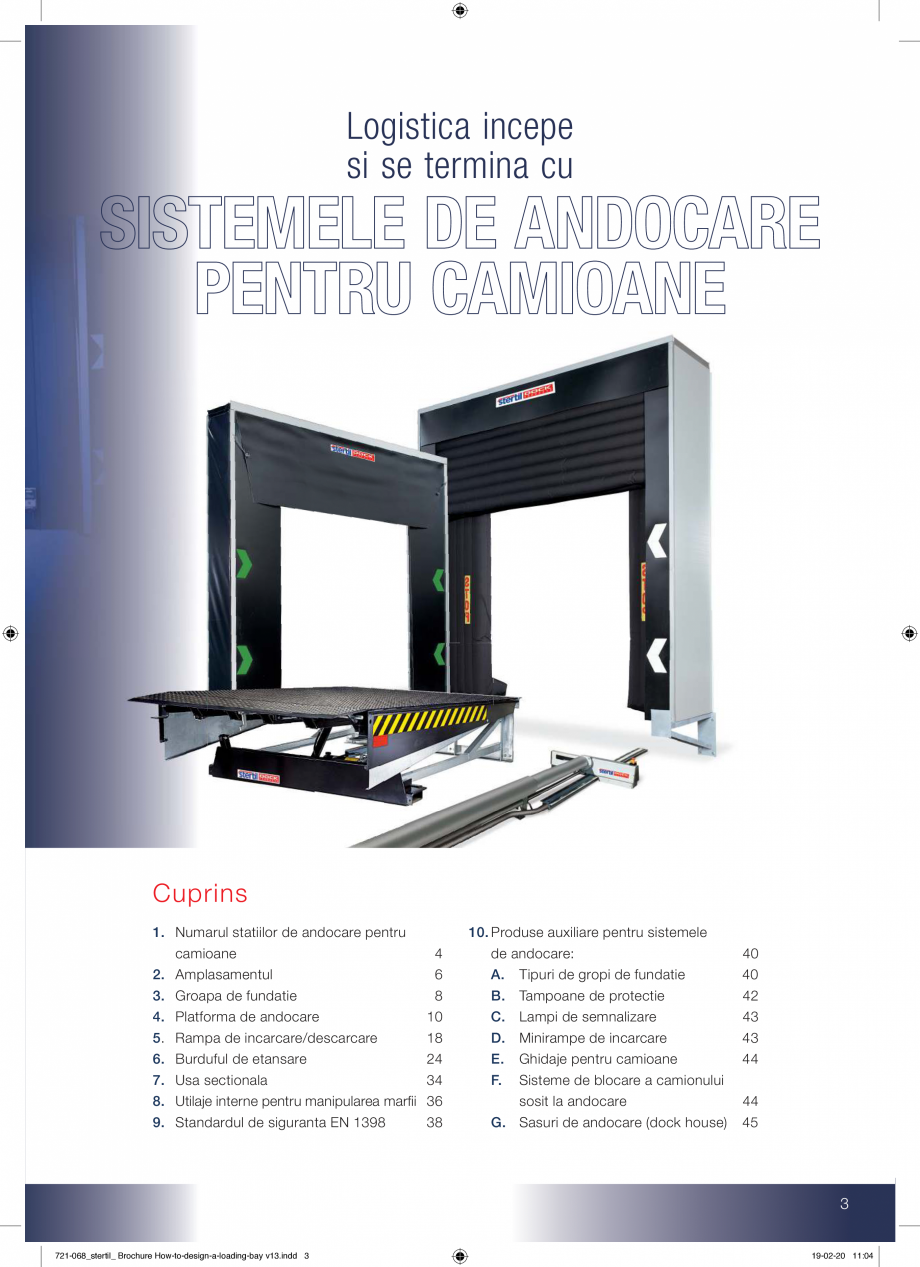

Pagina 3 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana nsare
7. Usa...

nsare 7. Usa sectionala 8. Utilaje interne pentru manipularea marfii 9. Standardul de siguranta EN 1398 4 6 8 10 18 24 34 36 38 10. Produse auxiliare pentru sistemele de andocare: A. Tipuri de gropi de fundatie B. Tampoane de protectie C. Lampi de semnalizare D. Minirampe de incarcare E. Ghidaje pentru camioane F. Sisteme de blocare a camionului sosit la andocare G. Sasuri de andocare (dock house) 40 40 42 43 43 44 44 45 3 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 3 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS 1.0 NUMARUL STATIILOR DE ANDOCARE Atunci cand determinati numarul necesar de statii de andocare, va recomandam sa luati in calcul o serie de factori care pot influenta atat planurile de afacere curente, cat si cele viitoare. Planificarea traficului Procesarea bunurilor Este important sa stiti cate vehicule vor fi incarcate/ Un alt factor important este modul in care pot fi descarcate in acelasi timp. Adesea, in centrele manipulate anumite bunuri

Pagina 3-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana nsare
7. Usa sectionala...

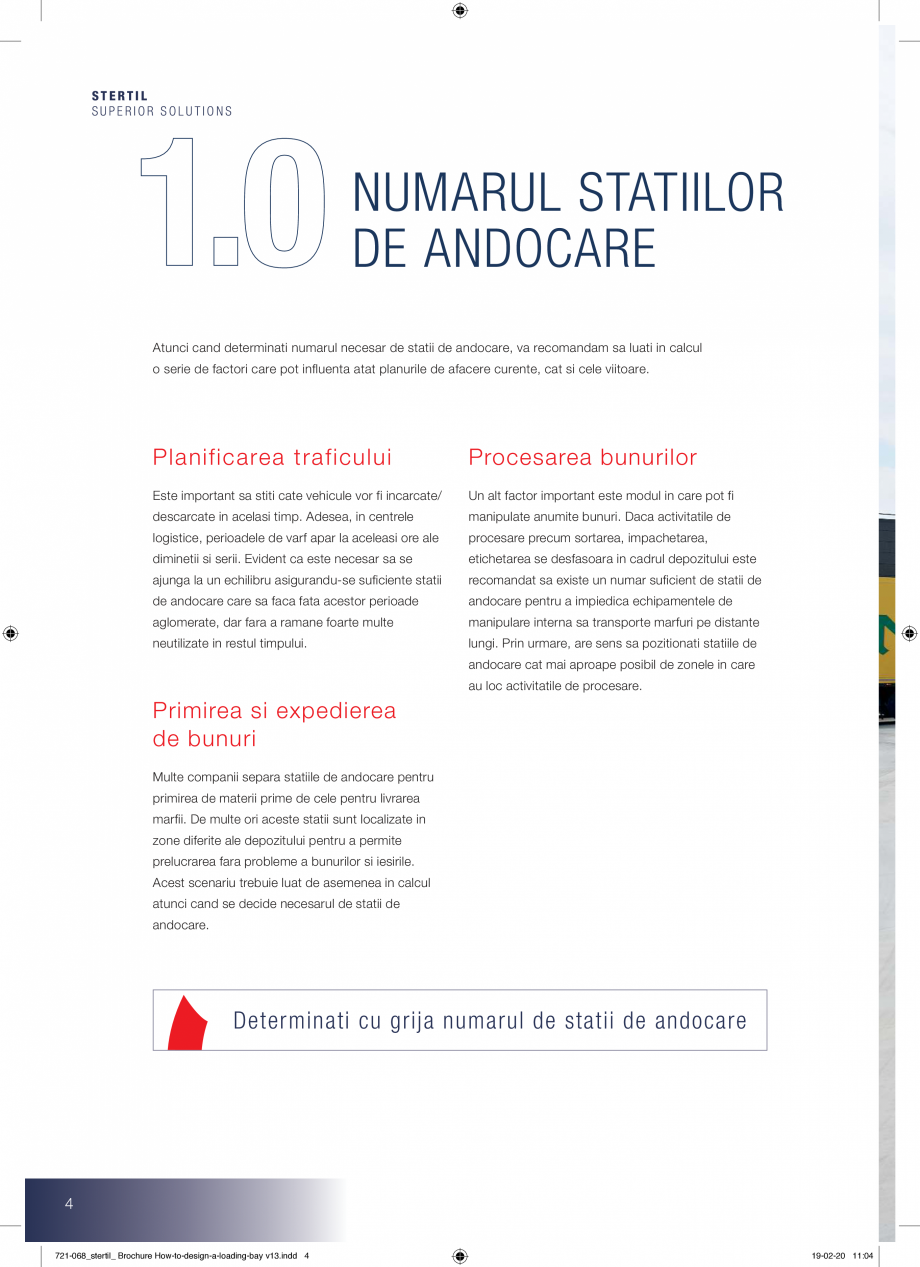

Pagina 4 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana . Daca...

. Daca activitatile de logistice, perioadele de varf apar la aceleasi ore ale procesare precum sortarea, impachetarea, diminetii si serii. Evident ca este necesar sa se etichetarea se desfasoara in cadrul depozitului este ajunga la un echilibru asigurandu-se suficiente statii recomandat sa existe un numar suficient de statii de de andocare care sa faca fata acestor perioade andocare pentru a impiedica echipamentele de aglomerate, dar fara a ramane foarte multe manipulare interna sa transporte marfuri pe distante neutilizate in restul timpului. lungi. Prin urmare, are sens sa pozitionati statiile de andocare cat mai aproape posibil de zonele in care au loc activitatile de procesare. Primirea si expedierea de bunuri Multe companii separa statiile de andocare pentru primirea de materii prime de cele pentru livrarea marfii. De multe ori aceste statii sunt localizate in zone diferite ale depozitului pentru a permite prelucrarea fara probleme a bunurilor si iesirile. Acest scena

Pagina 4-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana . Daca activitatile de
...

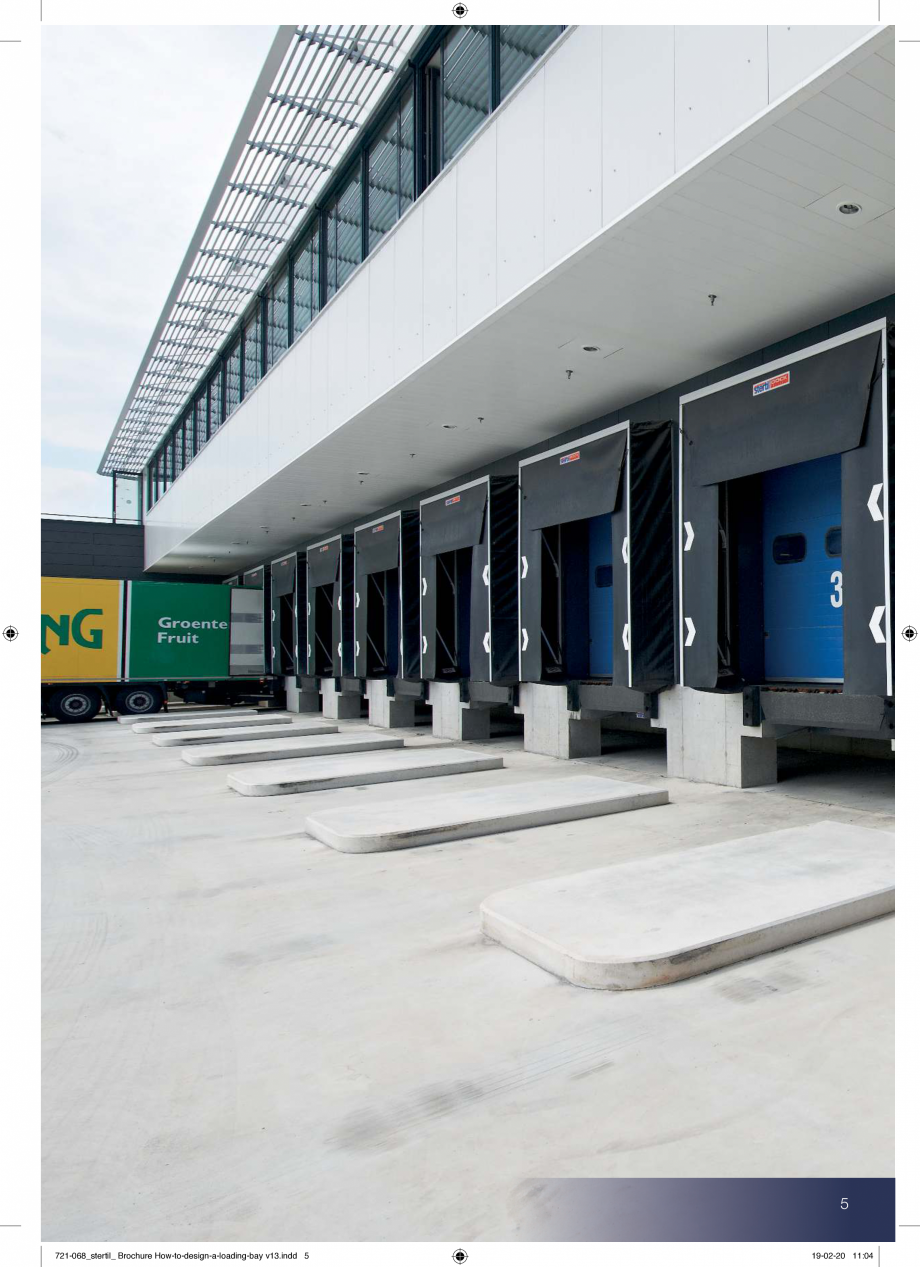

Pagina 5 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana riu trebuie ...

riu trebuie luat de asemenea in calcul atunci cand se decide necesarul de statii de andocare. Determinati cu grija numarul de statii de andocare 4 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 4 19-02-20 11:04 5 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 5 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS 2.0 AMPLASAMENTUL Este important sa evitati blocajele pe masura ce Platforma in sine poate fi construita din beton, asfalt, camioanele sosesc la locatie sa acceseze statiile de placi de beton sau pavaj din caramida/ clincher. Cu andocare. Proiectarea corespunzatoare a cailor de toate ca betonul este o varianta scumpa, este de acces care sa permita autovehiculelor sa ruleze rapid preferat deoarece nu va suferi deteriorari datorate si sigur fara prea multe manevre va elimina aceasta greutatii vehiculelor. In plus, instalarea ghidajelor pe o problema. Un control eficient al traficului, inclusiv un suprafata rutiera din beton este mult

Pagina 5-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana riu trebuie luat de...

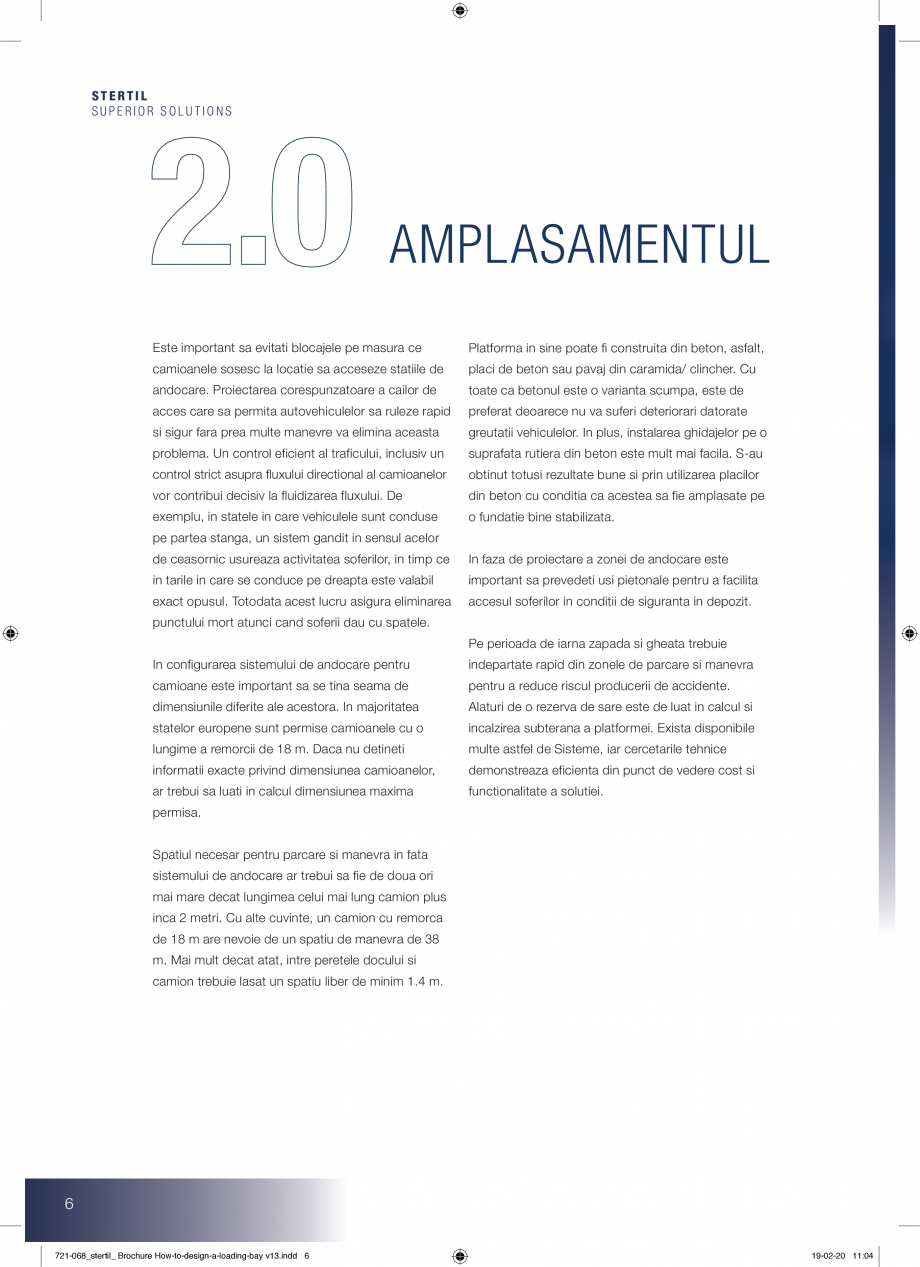

Pagina 6 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana mai facila. ...

mai facila. S-au control strict asupra fluxului directional al camioanelor obtinut totusi rezultate bune si prin utilizarea placilor vor contribui decisiv la fluidizarea fluxului. De din beton cu conditia ca acestea sa fie amplasate pe exemplu, in statele in care vehiculele sunt conduse o fundatie bine stabilizata. pe partea stanga, un sistem gandit in sensul acelor de ceasornic usureaza activitatea soferilor, in timp ce In faza de proiectare a zonei de andocare este in tarile in care se conduce pe dreapta este valabil important sa prevedeti usi pietonale pentru a facilita exact opusul. Totodata acest lucru asigura eliminarea accesul soferilor in conditii de siguranta in depozit. punctului mort atunci cand soferii dau cu spatele. Pe perioada de iarna zapada si gheata trebuie In configurarea sistemului de andocare pentru indepartate rapid din zonele de parcare si manevra camioane este important sa se tina seama de pentru a reduce riscul producerii de accidente. dimensiu

Pagina 6-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana mai facila. S-au
...

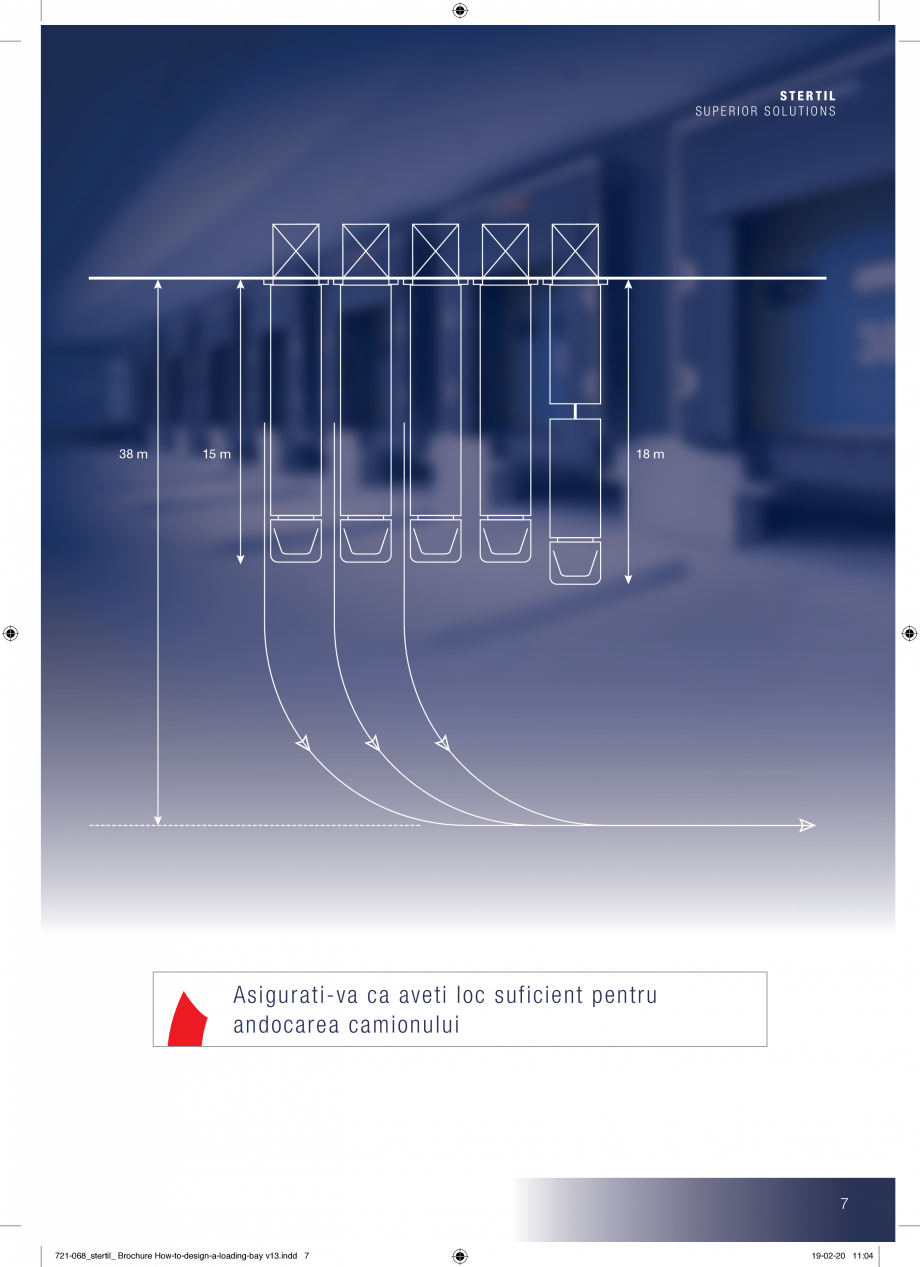

Pagina 7 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana nile...

nile diferite ale acestora. In majoritatea Alaturi de o rezerva de sare este de luat in calcul si statelor europene sunt permise camioanele cu o incalzirea subterana a platformei. Exista disponibile lungime a remorcii de 18 m. Daca nu detineti multe astfel de Sisteme, iar cercetarile tehnice informatii exacte privind dimensiunea camioanelor, demonstreaza eficienta din punct de vedere cost si ar trebui sa luati in calcul dimensiunea maxima functionalitate a solutiei. permisa. Spatiul necesar pentru parcare si manevra in fata sistemului de andocare ar trebui sa fie de doua ori mai mare decat lungimea celui mai lung camion plus inca 2 metri. Cu alte cuvinte, un camion cu remorca de 18 m are nevoie de un spatiu de manevra de 38 m. Mai mult decat atat, intre peretele docului si camion trebuie lasat un spatiu liber de minim 1.4 m. 6 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 6 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS 38 m 15 m 18 m Asigurati-va ca avet

Pagina 7-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana nile diferite ale...

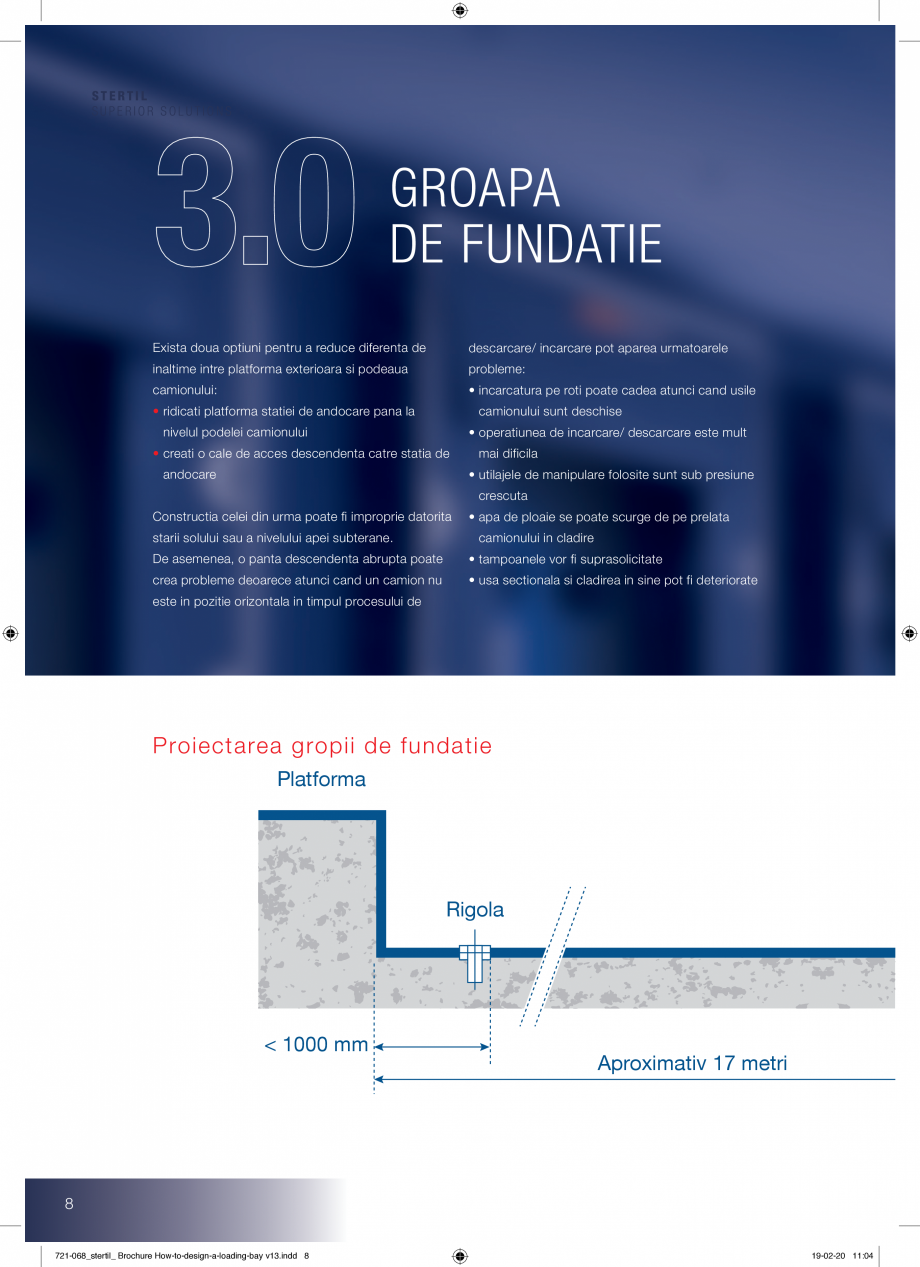

Pagina 8 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana i loc...

i loc suficient pentru andocarea camionului 7 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 7 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS 3.0 GROAPA DE FUNDATIE Exista doua optiuni pentru a reduce diferenta de descarcare/ incarcare pot aparea urmatoarele inaltime intre platforma exterioara si podeaua probleme: camionului: • incarcatura pe roti poate cadea atunci cand usile • ridicati platforma statiei de andocare pana la camionului sunt deschise nivelul podelei camionului • operatiunea de incarcare/ descarcare este mult • creati o cale de acces descendenta catre statia de andocare mai dificila • utilajele de manipulare folosite sunt sub presiune crescuta Constructia celei din urma poate fi improprie datorita starii solului sau a nivelului apei subterane. • apa de ploaie se poate scurge de pe prelata camionului in cladire De asemenea, o panta descendenta abrupta poate • tampoanele vor fi suprasolicitate crea probleme deoarece atunci c

Pagina 8-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana i loc suficient pentru
...

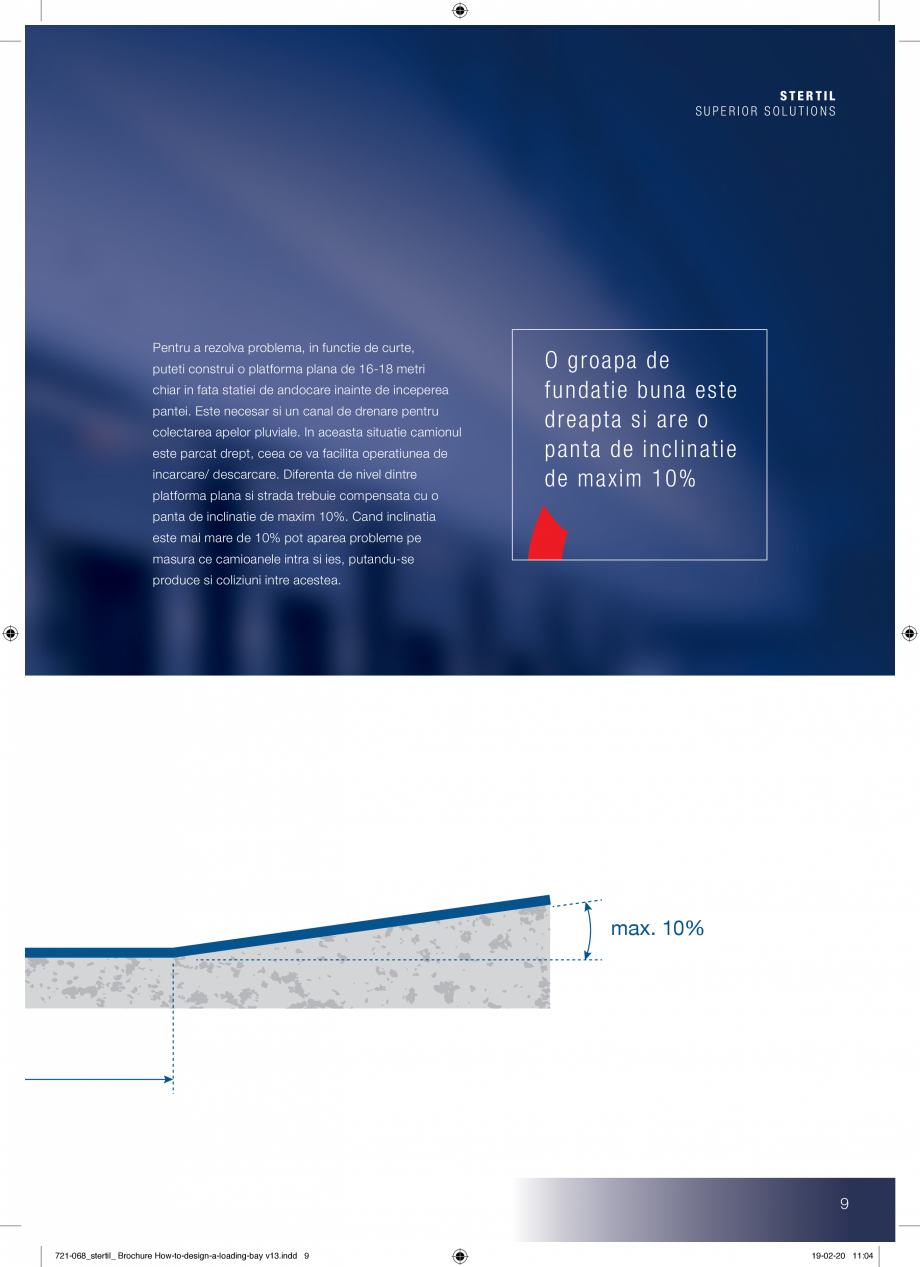

Pagina 9 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana and un...

and un camion nu • usa sectionala si cladirea in sine pot fi deteriorate este in pozitie orizontala in timpul procesului de Proiectarea gropii de fundatie Platforma Rigola < 1000 mm Aproximativ 17 metri 8 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 8 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS Pentru a rezolva problema, in functie de curte, puteti construi o platforma plana de 16-18 metri chiar in fata statiei de andocare inainte de inceperea pantei. Este necesar si un canal de drenare pentru colectarea apelor pluviale. In aceasta situatie camionul este parcat drept, ceea ce va facilita operatiunea de incarcare/ descarcare. Diferenta de nivel dintre platforma plana si strada trebuie compensata cu o O groapa de fundatie buna este dreapta si are o panta de inclinatie de maxim 10% panta de inclinatie de maxim 10%. Cand inclinatia este mai mare de 10% pot aparea probleme pe masura ce camioanele intra si ies, putandu-se produce si coliziuni intre acestea. m

Pagina 9-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana and un camion nu

•...

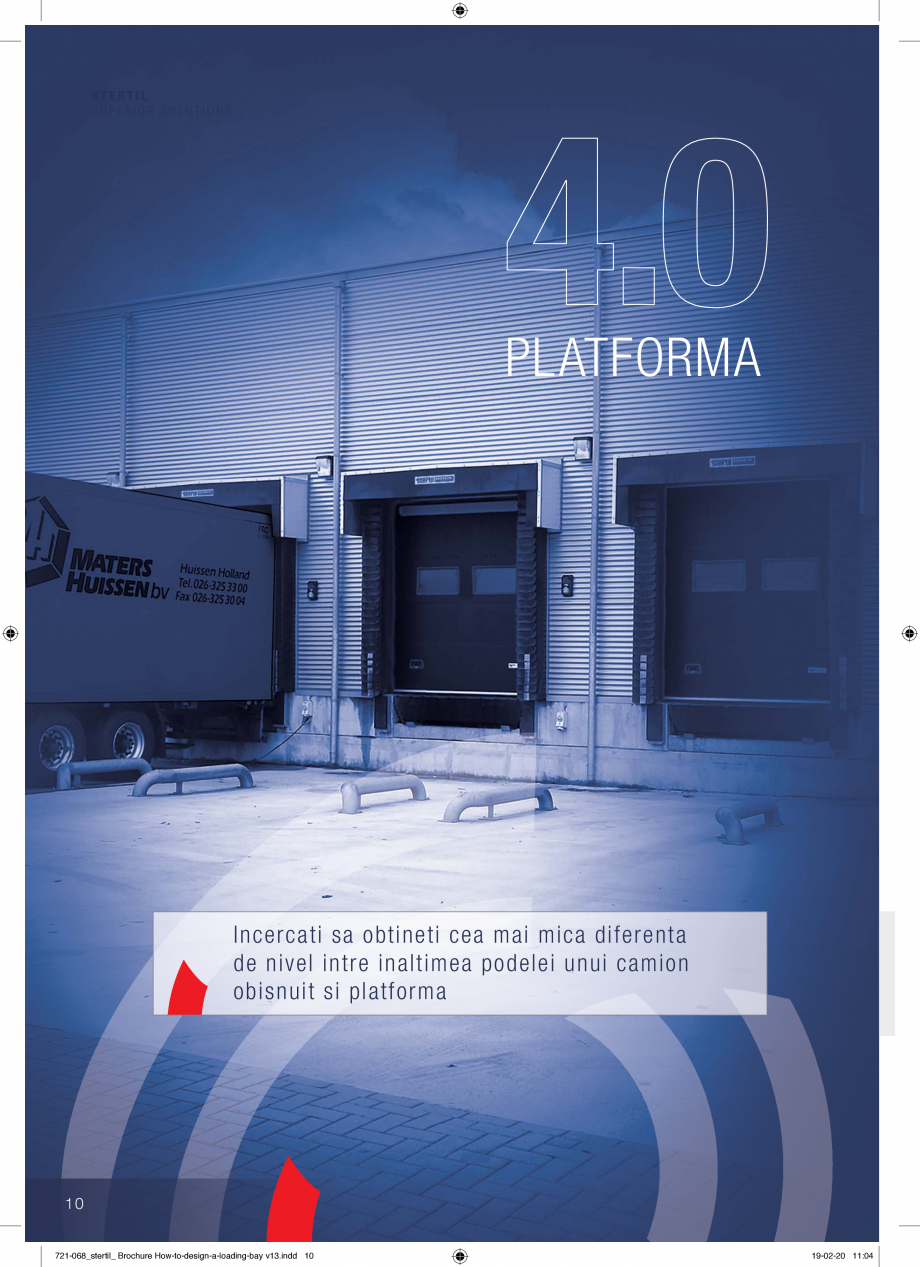

Pagina 10 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ax. 10%

9
...

ax. 10% 9 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 9 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS 4.0 PLATFORMA Incercati sa obtineti cea mai mica diferenta de nivel intre inaltimea podelei unui camion obisnuit si platforma 10 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 10 19-02-20 11:04 Platforma Exista o mare varietate de modele si dimensiuni de camion, de aceea este destul de probabil ca la aceeasi statie de incarcare sa parcheze mai multe tipuri de camioane. Camioanele speciale, precum cele frigorifice, sunt mai inalte, chiar si atunci cand sunt construite pe aceeasi platforma ca si camioanele obisnuite, datorita izolatiei din podea. Pentru a determina o medie a inaltimii de podea a camioanelor ce sosesc la incarcare va trebui sa luati in calcul inaltimea podelei celui mai mic camion incarcat si pe cea a celui mai mare camion neincarcat. Din acest calcul se pot omite vehicule ocazionale cu platforme foarte joase sau foarte inalte. P

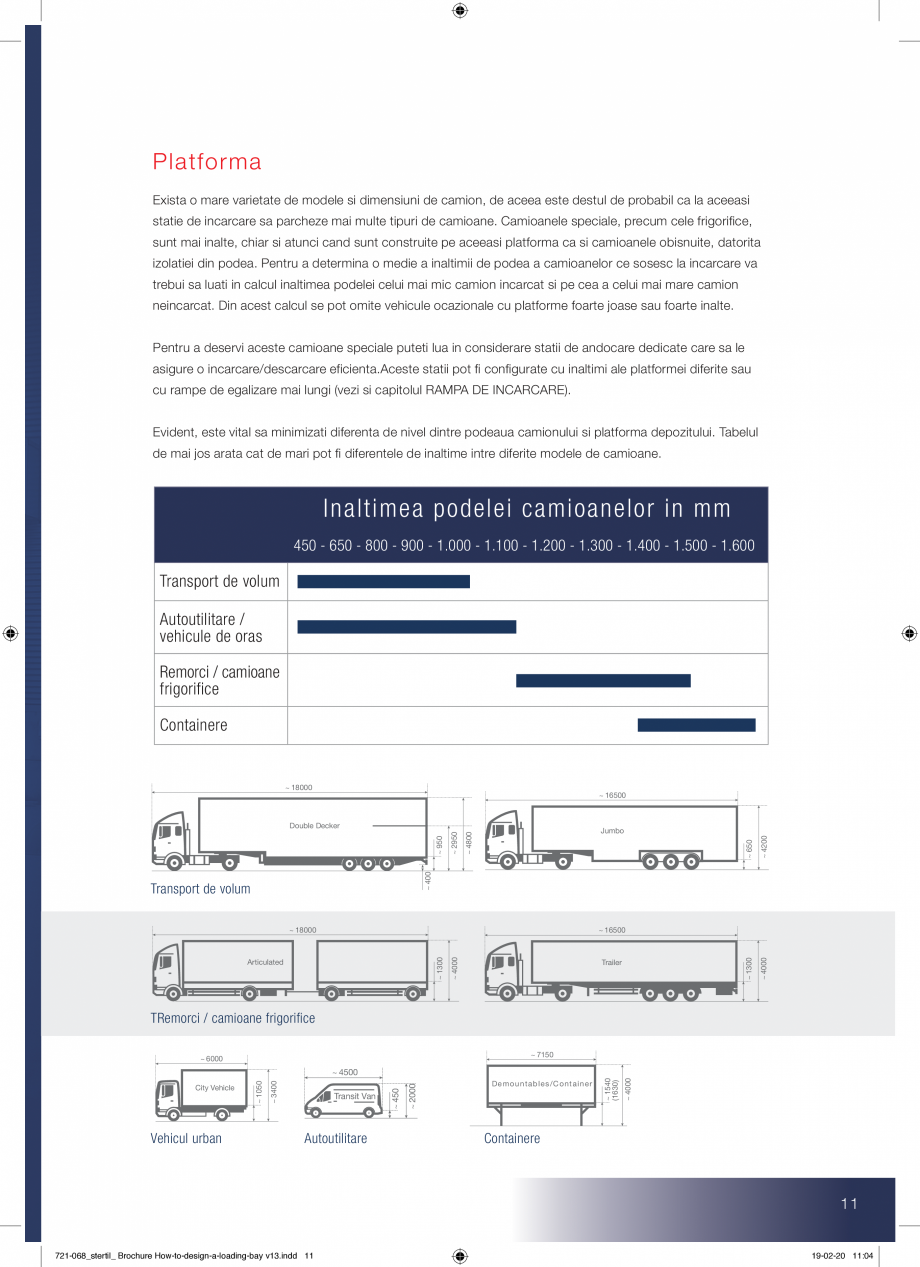

Pagina 11 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana entru a...

entru a deservi aceste camioane speciale puteti lua in considerare statii de andocare dedicate care sa le asigure o incarcare/descarcare eficienta.Aceste statii pot fi configurate cu inaltimi ale platformei diferite sau cu rampe de egalizare mai lungi (vezi si capitolul RAMPA DE INCARCARE). Evident, este vital sa minimizati diferenta de nivel dintre podeaua camionului si platforma depozitului. Tabelul de mai jos arata cat de mari pot fi diferentele de inaltime intre diferite modele de camioane. Inaltimea podelei camioanelor in mm 450 - 650 - 800 - 900 - 1.000 - 1.100 - 1.200 - 1.300 - 1.400 - 1.500 - 1.600 Transport de volum Autoutilitare / vehicule de oras Remorci / camioane frigorifice Containere ~ 18000 ~ 16500 ~ 650 ~ 4200 ~ 1300 ~ 4000 ~ 4800 ~ 2950 Jumbo ~ 400 ~ 950 Double Decker Transport de volum ~ 18000 Articulated ~ 4000 ~ 1300 ~ 16500 Trailer TRemorci / camioane frigorifice ~ 7150 ~ 6000 Vehicul urban Autoutilitare ~ 4000 Dem o u n tab l e s/ C o n t

Pagina 11-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana entru a deservi aceste ...

Pagina 12 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ai n e r

~...

ai n e r ~ 1540 (1630) ~ 2000 Transit Van ~ 450 ~ 3400 City Vehicle ~ 1050 ~ 4500 Containere 11 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 11 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS Rampa de egalizare Spatiu sub rampa pentru camioanele cu lift hidraulic la spate ≥ 400 mm ≥ 2400 mm Nu este intotdeauna posibil sa facem o estimare Protectia de PVC este impinsa usor de camion, in corecta a tipuIui de camioane care vor sosi la timp ce acesta da cu spatele. andocare. Totusi, cea mai intalnita inaltime de platforma este de 1250 mm si se preteaza pentru Spatiul liber de sub rampa ar trebui sa aiba o latime majoritatea depozitelor sau parcurilor de remorci. de 3000mm si o adancime suficienta cat sa incapa Camioanele cu lift hidraulic la spate necesita un liftul hidraulic al camionului . Totusi recomandam o spatiu liber sub rampa de egalizare. Liftul se adancime de minim 2400 mm si o inaltime minima introduce in spatiul de sub rampa pentru

Pagina 12-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ai n e r

~ 1540
(1630)...

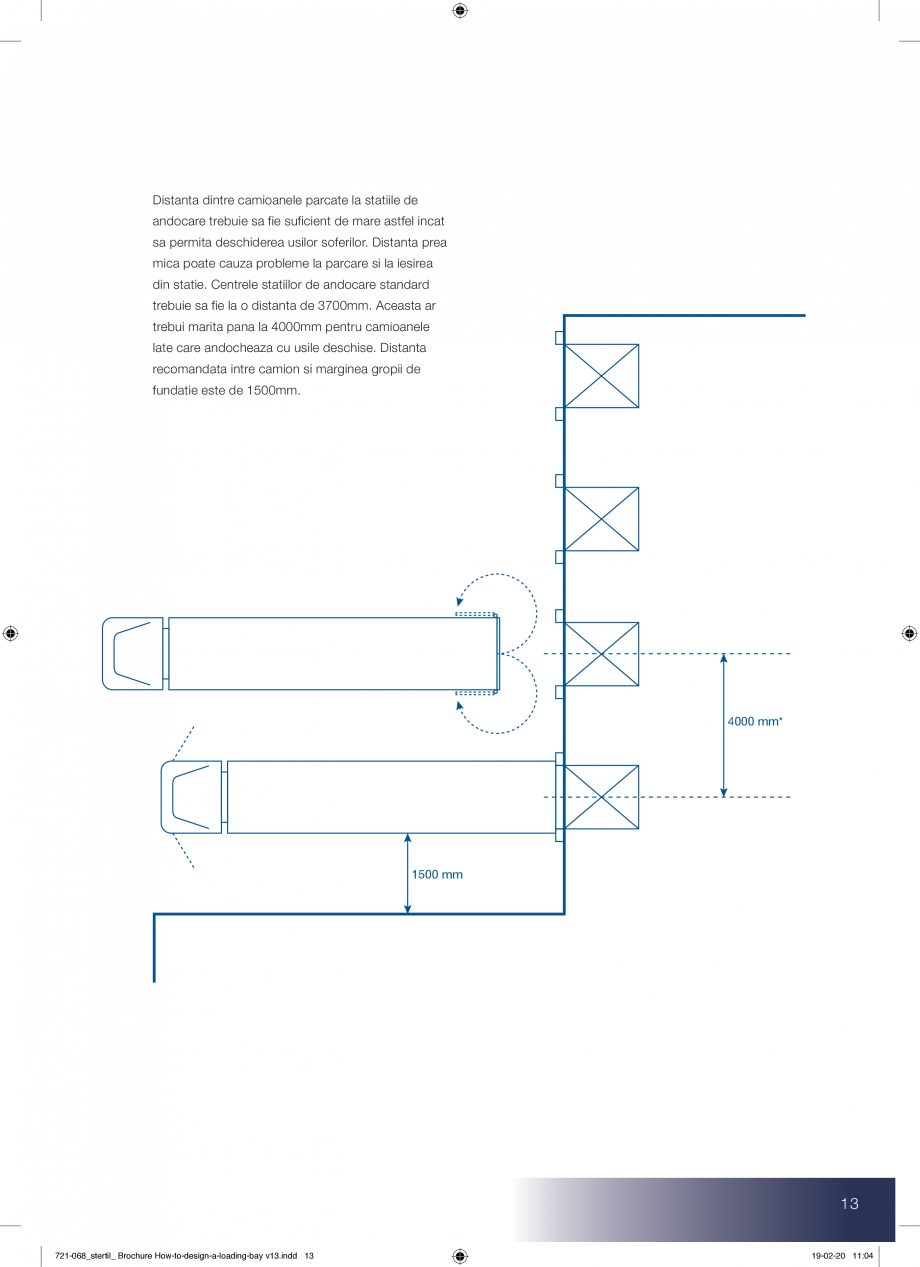

Pagina 13 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana a permite
...

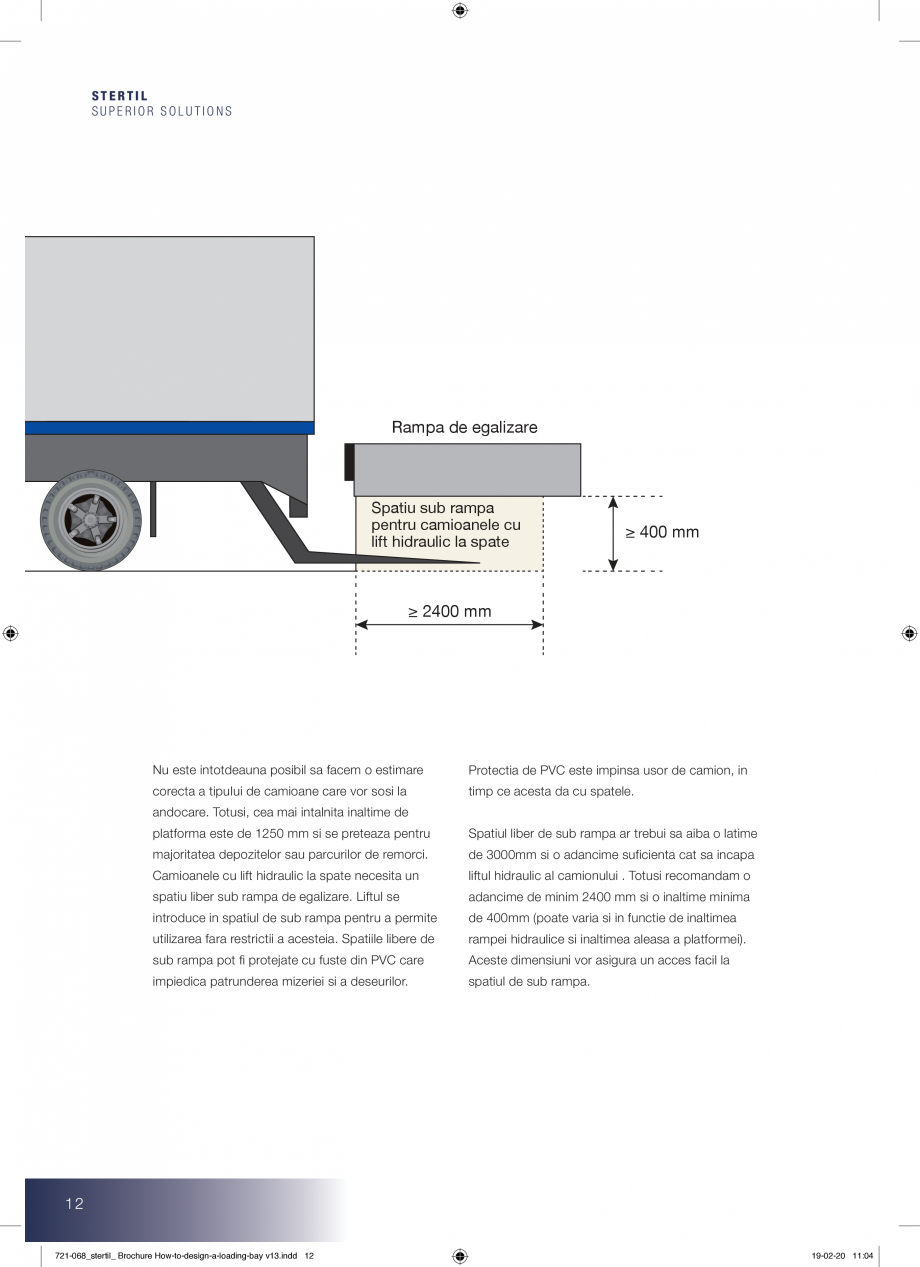

a permite de 400mm (poate varia si in functie de inaltimea utilizarea fara restrictii a acesteia. Spatiile libere de rampei hidraulice si inaltimea aleasa a platformei). sub rampa pot fi protejate cu fuste din PVC care Aceste dimensiuni vor asigura un acces facil la impiedica patrunderea mizeriei si a deseurilor. spatiul de sub rampa. 12 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 12 19-02-20 11:04 Distanta dintre camioanele parcate la statiile de andocare trebuie sa fie suficient de mare astfel incat sa permita deschiderea usilor soferilor. Distanta prea mica poate cauza probleme la parcare si la iesirea din statie. Centrele statiilor de andocare standard trebuie sa fie la o distanta de 3700mm. Aceasta ar trebui marita pana la 4000mm pentru camioanele late care andocheaza cu usile deschise. Distanta recomandata intre camion si marginea gropii de fundatie este de 1500mm. 4000 mm* 1500 mm 13 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.in

Pagina 13-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana a permite

de 400mm...

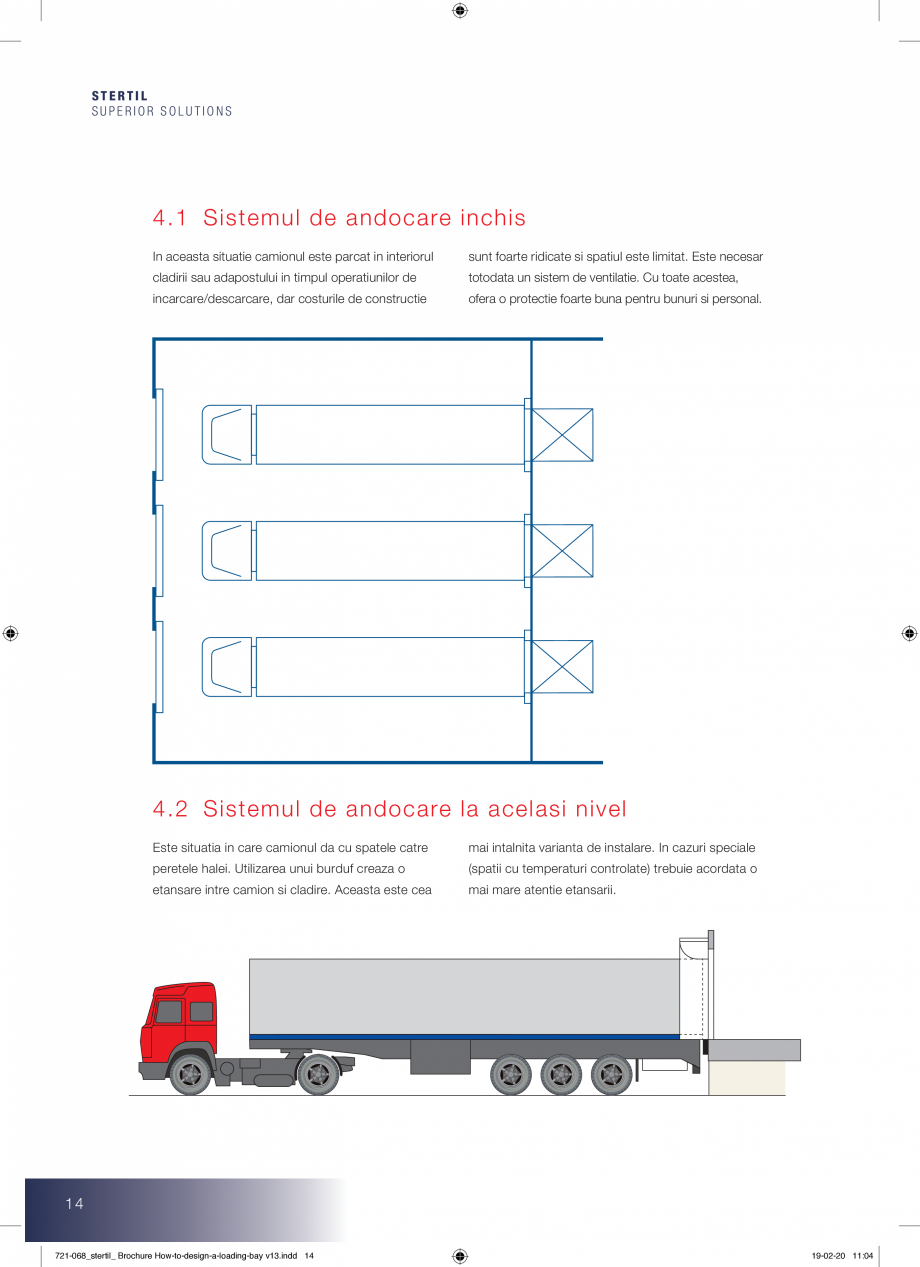

Pagina 14 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana dd 13
...

dd 13 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS 4.1 Sistemul de andocare inchis In aceasta situatie camionul este parcat in interiorul sunt foarte ridicate si spatiul este limitat. Este necesar cladirii sau adapostului in timpul operatiunilor de totodata un sistem de ventilatie. Cu toate acestea, incarcare/descarcare, dar costurile de constructie ofera o protectie foarte buna pentru bunuri si personal. 4.2 Sistemul de andocare la acelasi nivel Este situatia in care camionul da cu spatele catre mai intalnita varianta de instalare. In cazuri speciale peretele halei. Utilizarea unui burduf creaza o (spatii cu temperaturi controlate) trebuie acordata o etansare intre camion si cladire. Aceasta este cea mai mare atentie etansarii. 14 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 14 19-02-20 11:04 O izolatie mai eficienta se poate obtine in doua moduri: A. O usa in fata rampei de egalizare Usa se instaleaza intr-un spatiu creat special si rampa de egaliz

Pagina 14-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana dd 13

19-02-20 11:04

...

Pagina 15 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana are este...

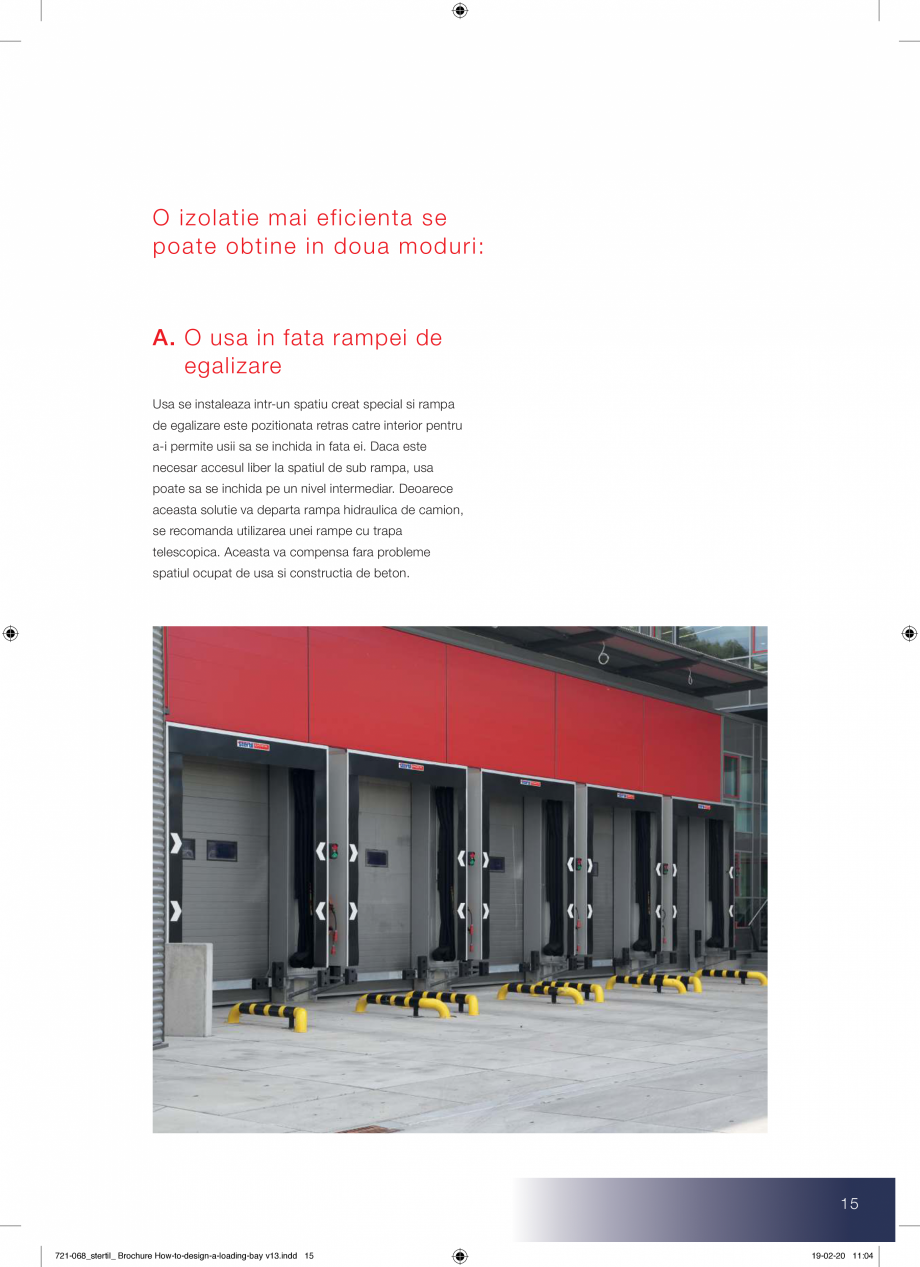

are este pozitionata retras catre interior pentru a-i permite usii sa se inchida in fata ei. Daca este necesar accesul liber la spatiul de sub rampa, usa poate sa se inchida pe un nivel intermediar. Deoarece aceasta solutie va departa rampa hidraulica de camion, se recomanda utilizarea unei rampe cu trapa telescopica. Aceasta va compensa fara probleme spatiul ocupat de usa si constructia de beton. 15 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 15 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS B. Rampa de egalizare instalata in afara cladirii Prin utilizarea unui sas de andocare, rampa hidraulica este pozitionata in fata cladirii, neafectand coeficientul de izolatie termica al acesteia. Sasul de andocare poate fi realizat din beton si/sau structura metalica. 16 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 16 19-02-20 11:04 Spatiul de manevra depinde de A A 4.3 Sistemul de andocare dispus in forma de dinti de fierastrau In situatiile in care s

Pagina 15-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana are este pozitionata...

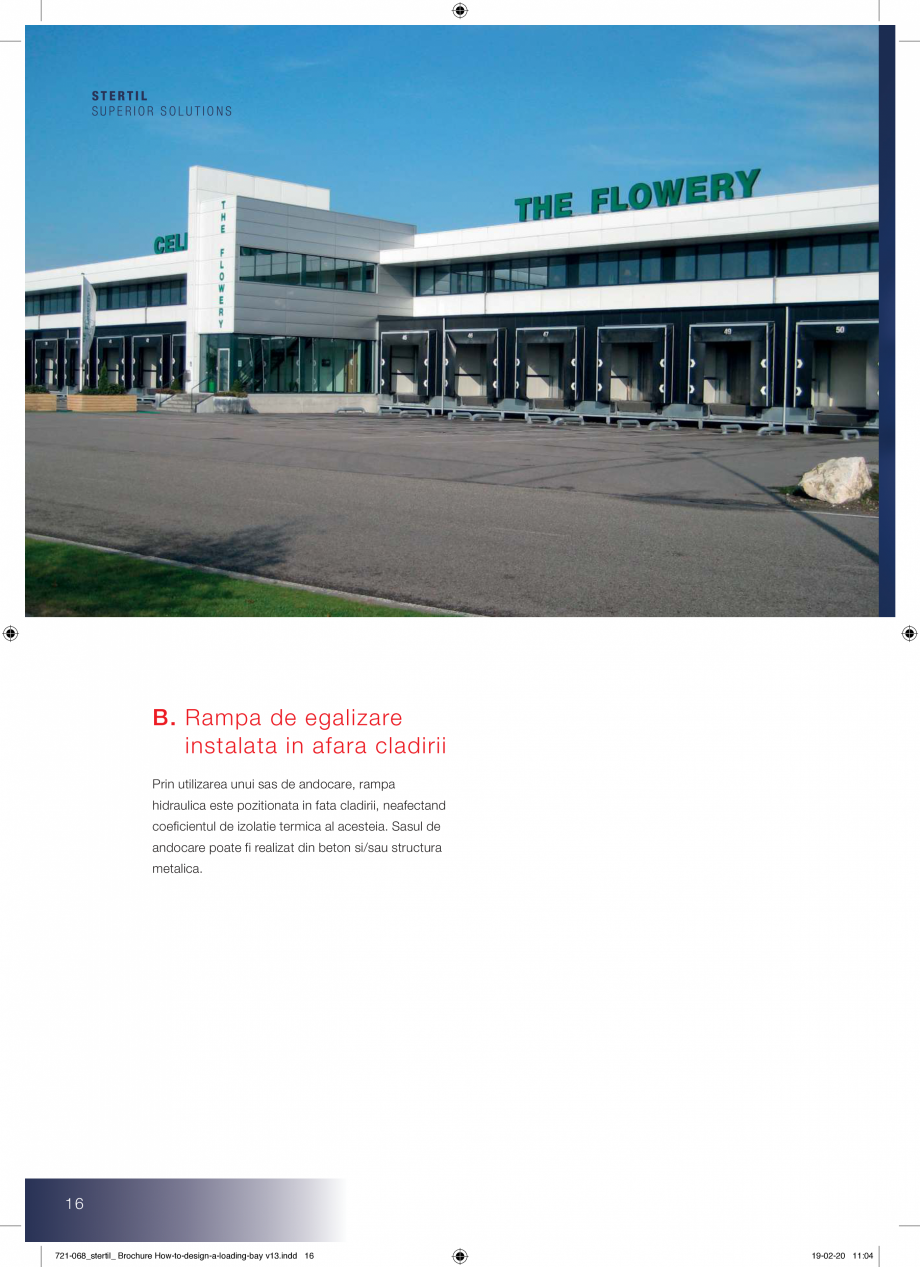

Pagina 16 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana patiul de...

patiul de manevra este limitat, Camioanele au nevoie de mai putin spatiu de aceasta dispunere poate fi cea mai buna solutie. manevra deoarece sunt deja aliniate in directia de Spatiul de manevra va fi crescut in raport cu unghiul deplasare/ plecare. Cu toate acestea, solutia cladirii. Drumurile de acces trebuie proiectate astfel necesita un spatiu de constructie suplimentar pentru incat camioanele sa poata pleca in directia unghiului aceasta dispunere in forma de dinti de fierastrau, iar statiei de andocare. spatiul util dintre rampele de incarcare este limitat. 17 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 17 19-02-20 11:04 5.0 RAMPA DE EGALIZARE 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 18 19-02-20 11:04 Rampa de egalizare Lungimea rampei de egalizare este dictata de diferenta de nivel dintre inaltimea podelei camionului si cea a platformei depozitului. In calculul lungimii trebuie tinut cont si de unghiul de inclinatie max

Pagina 16-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana patiul de manevra este ...

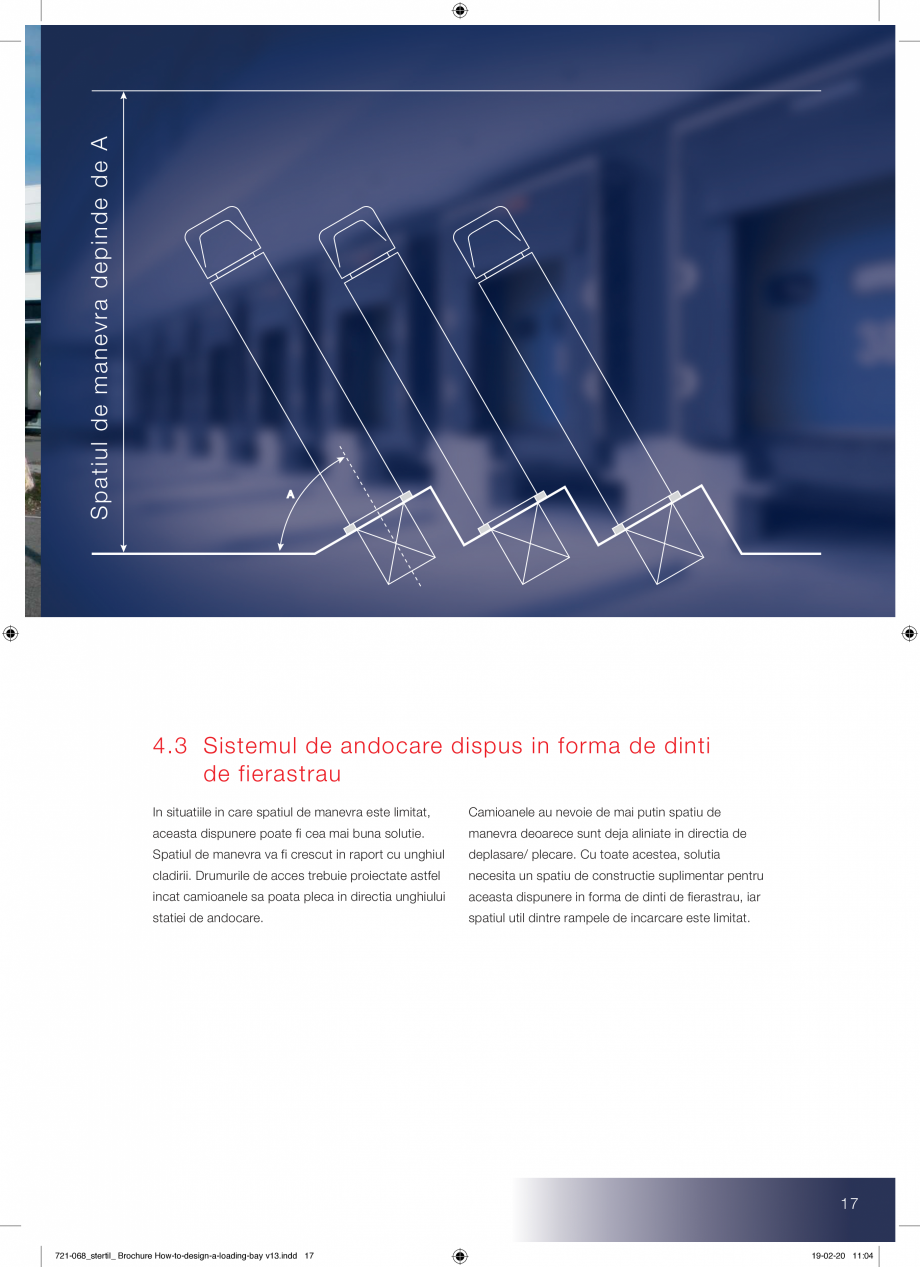

Pagina 17 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana im admis....

im admis. Acesta poate fi un factor determinant pentru a stabili tipul de utilaje de manipulare interna care trebuie folosite. (mai multe informatii gasiti in capitolul 8). Latimea rampelor de egalizare depinde de latimea interna a spatiului de incarcare al camionului precum si de precizia soferului in procesul de aliniere a camionului la statia de incarcare. Lucrul cel mai important atunci cand operati o rampa de egalizare nu este maximul sau minimul pana la care poate urca sau cobori, ci intervalul de lucru efectiv. Intervalul de lucru al unei rampe obisnuite este de aprox. 300mm deasupra si sub nivelul platformei. Cand aveti o platforma cu inaltimea de 1250mm se pot incarca/descarca vehicule cu inaltimi situate intre 950-1550mm. In situatia in care o rampa cu lungimea de 2000mm egalizeaza 300mm deasupra nivelului platformei sau depaseste pantele admise de utilajele de manipulare veti avea nevoie de o rampa mai lunga. Panta maxima admisa este de 13% (mai multe informatii sunt oferite

Pagina 17-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana im admis. Acesta
poate ...

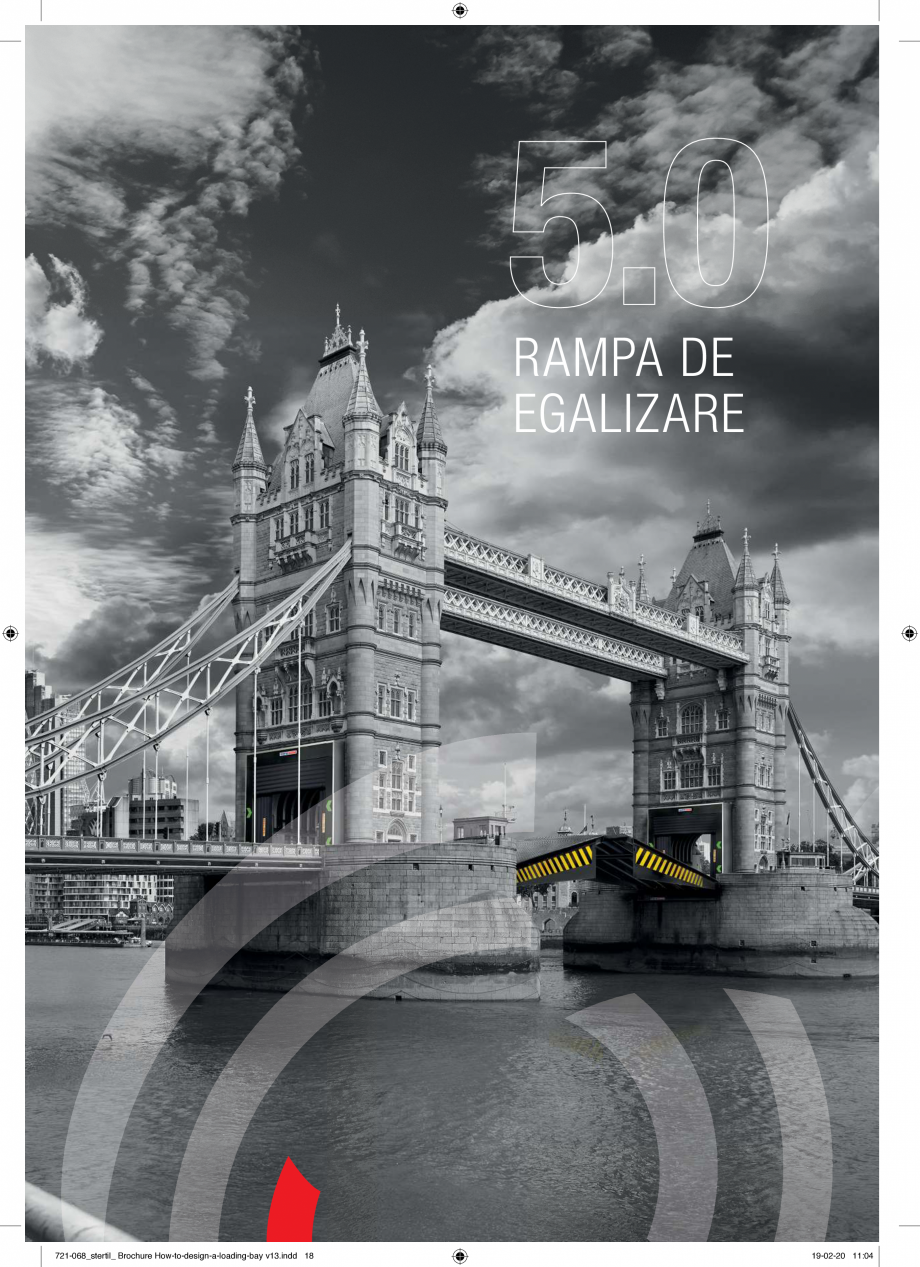

Pagina 18 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana in...

in capitolul 8). In gama standard sunt disponibile mai multe latimi de rampa situate intre 1830-2250mm. Va recomandam sa alegeti cea mai mare latime posibila deoarece aceasta va simplifica operatiunea de asezare a bunurilor. Cu toate acestea, nu alegeti o dimensiune prea apropiata de cea a latimii interne a camionului, deoarece, de cele mai multe ori camionul nu este parcat perfect drept la andocare. Este indicat sa lasati o distanta de minim 150mm in ambele parti. Cu ajutorul ghidajelor parcarea in linie dreapta devine mai usoara si atunci distantele pot fi reduse. Mai multe informatii? Exemplu: Latimea minima interna a unui vehicul este de 2400 mm Scadeti o abatere de manevra de 150 + 150 mm Rezulta astfel o latime maxima de rampa de 2100 mm 19 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 19 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS Alegerea modelului de rampa este la fel de importanta precum determinarea corecta a dimensiunilor. Gama de rampe Stertil inclu

Pagina 18-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana in
capitolul 8).
In...

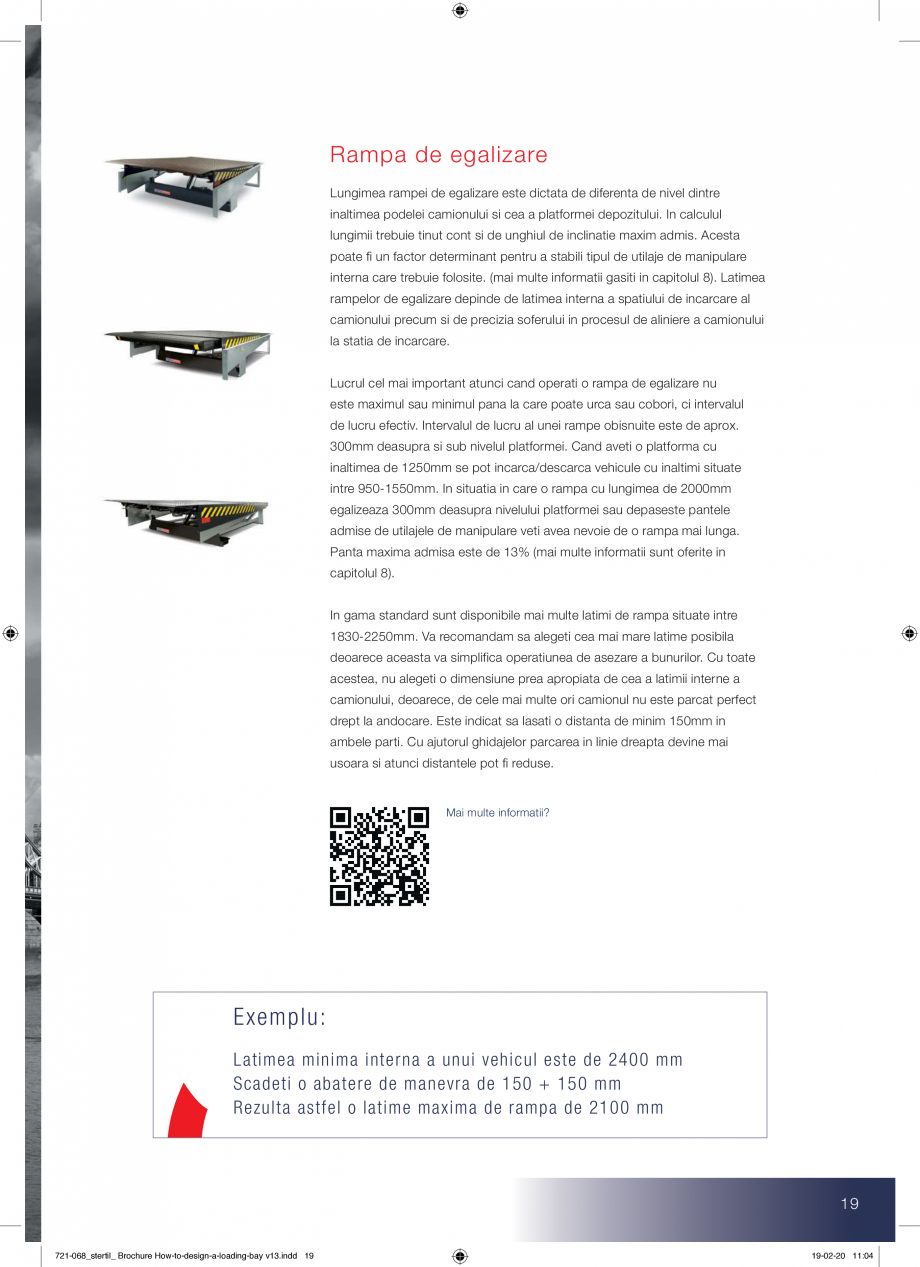

Pagina 19 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana de atat
...

de atat Sistem unic de trapa cu balama deschisa modele manuale, cat si modele operate electrohidraulic. Cu exceptia modelelor de rampa hidraulica cu trapa telescopica, toate celelalte modele sunt dotate cu o trapa cu balama. Datorita formei si amplasarii placilor balamalei, partea superioara si traversele au o constructie care absorbe greutatea. Cand trapa este in pozitie verticala, mizeria cade automat prin crapaturi, realizandu-se astfel un proces de auto-curatare.Acesta este un mare avantaj, deoarece depunerea murdariei poate afecta functionarea corecta a rampei. Un singur cilindru hidraulic principal Sistemul patentat de la Stertil cu trapa rabatabila cu balama deschisa are garantie pe viata. Pentru a asigura stabilitatea atunci cand stivuitoarele supraincarcate trec peste rampele de egalizare aflate in pozitie de repaus, doi suporti sprijina rama frontala pentru a preveni lasarea rampei. Cand trapa este extinsa acesti suporti se retrag automat. Balamaua din spate este special

Pagina 19-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana de atat

Sistem unic de...

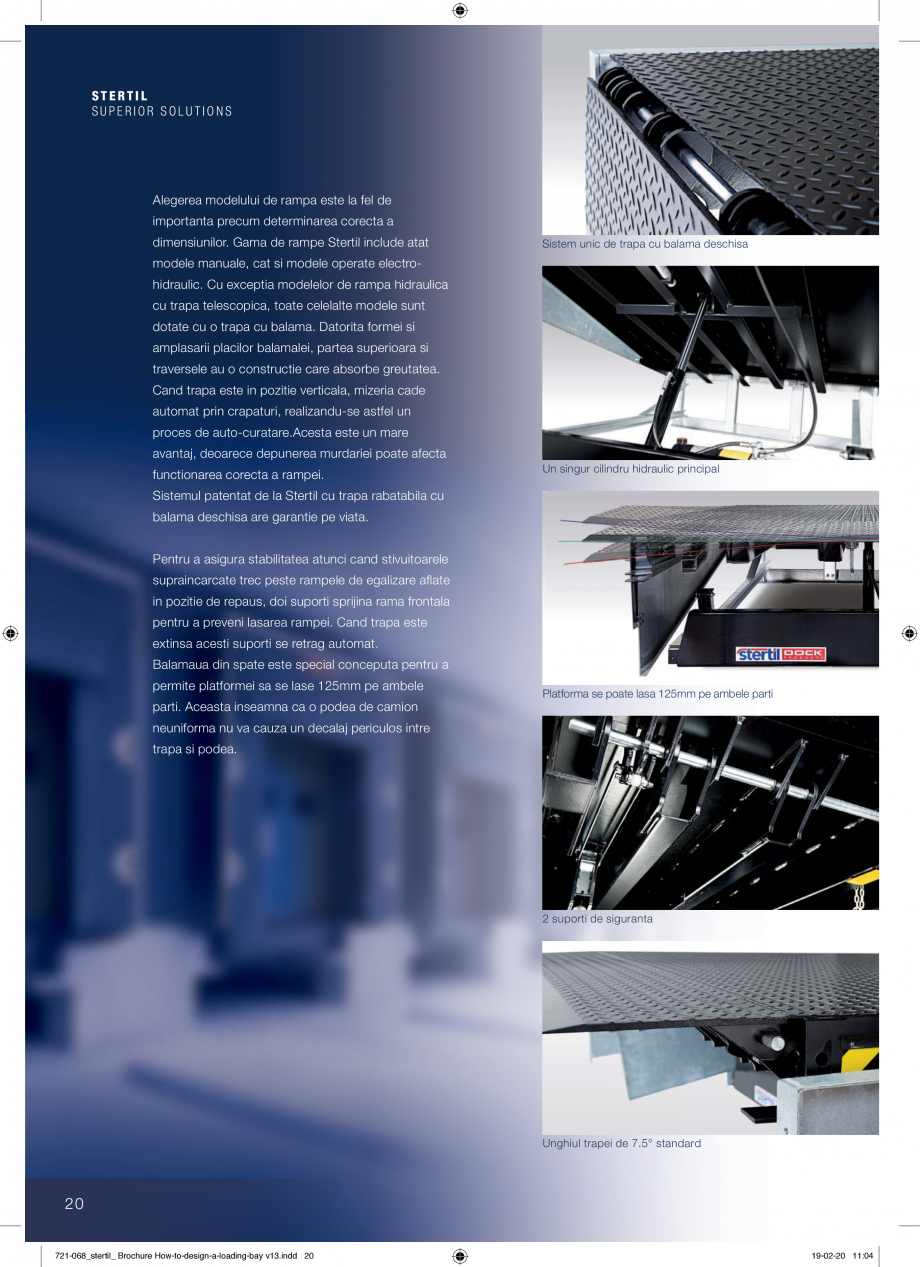

Pagina 20 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana conceputa...

conceputa pentru a permite platformei sa se lase 125mm pe ambele Platforma se poate lasa 125mm pe ambele parti parti. Aceasta inseamna ca o podea de camion neuniforma nu va cauza un decalaj periculos intre trapa si podea. 2 suporti de siguranta Unghiul trapei de 7.5° standard 20 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 20 19-02-20 11:04 5.1 Rampa hidraulica cu trapa rabatabila Actionarea rampelor Stertil din seria S/P se realizeaza prin simpla apasare a butonului de pe panoul de comanda. Platforma se ridica si, in cea mai inalta pozitie, trapa se intinde singura. Printr-o reactionare a panoului de comanda trapa revine in pozitia initiala. Pe unghiul frontal se afla un cilindru care sustine platforma in caz de “oprire de urgenta”. Unitatea hidraulica este montata in partea din fata si poate fi accesata cu usurinta in timpul operatiunilor de service si mentenanta. Rampele hidraulice se produc intr-o gama variata de dimensiuni, pentru care puteti gasi d

Pagina 20-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana conceputa pentru a...

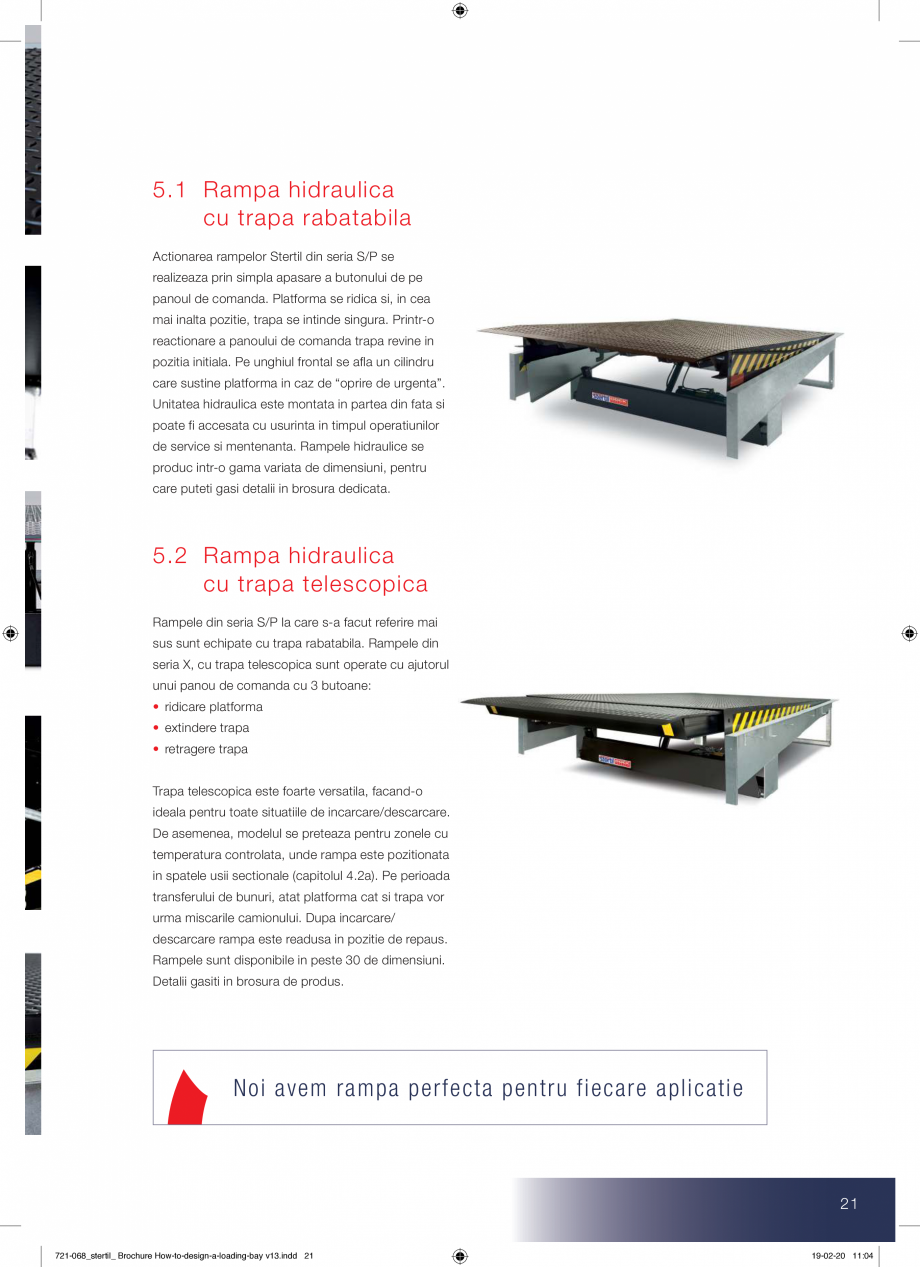

Pagina 21 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana etalii in...

etalii in brosura dedicata. 5.2 Rampa hidraulica cu trapa telescopica Rampele din seria S/P la care s-a facut referire mai sus sunt echipate cu trapa rabatabila. Rampele din seria X, cu trapa telescopica sunt operate cu ajutorul unui panou de comanda cu 3 butoane: • ridicare platforma • extindere trapa • retragere trapa Trapa telescopica este foarte versatila, facand-o ideala pentru toate situatiile de incarcare/descarcare. De asemenea, modelul se preteaza pentru zonele cu temperatura controlata, unde rampa este pozitionata in spatele usii sectionale (capitolul 4.2a). Pe perioada transferului de bunuri, atat platforma cat si trapa vor urma miscarile camionului. Dupa incarcare/ descarcare rampa este readusa in pozitie de repaus. Rampele sunt disponibile in peste 30 de dimensiuni. Detalii gasiti in brosura de produs. Noi avem rampa perfecta pentru fiecare aplicatie 21 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 21 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS

Pagina 21-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana etalii in brosura...

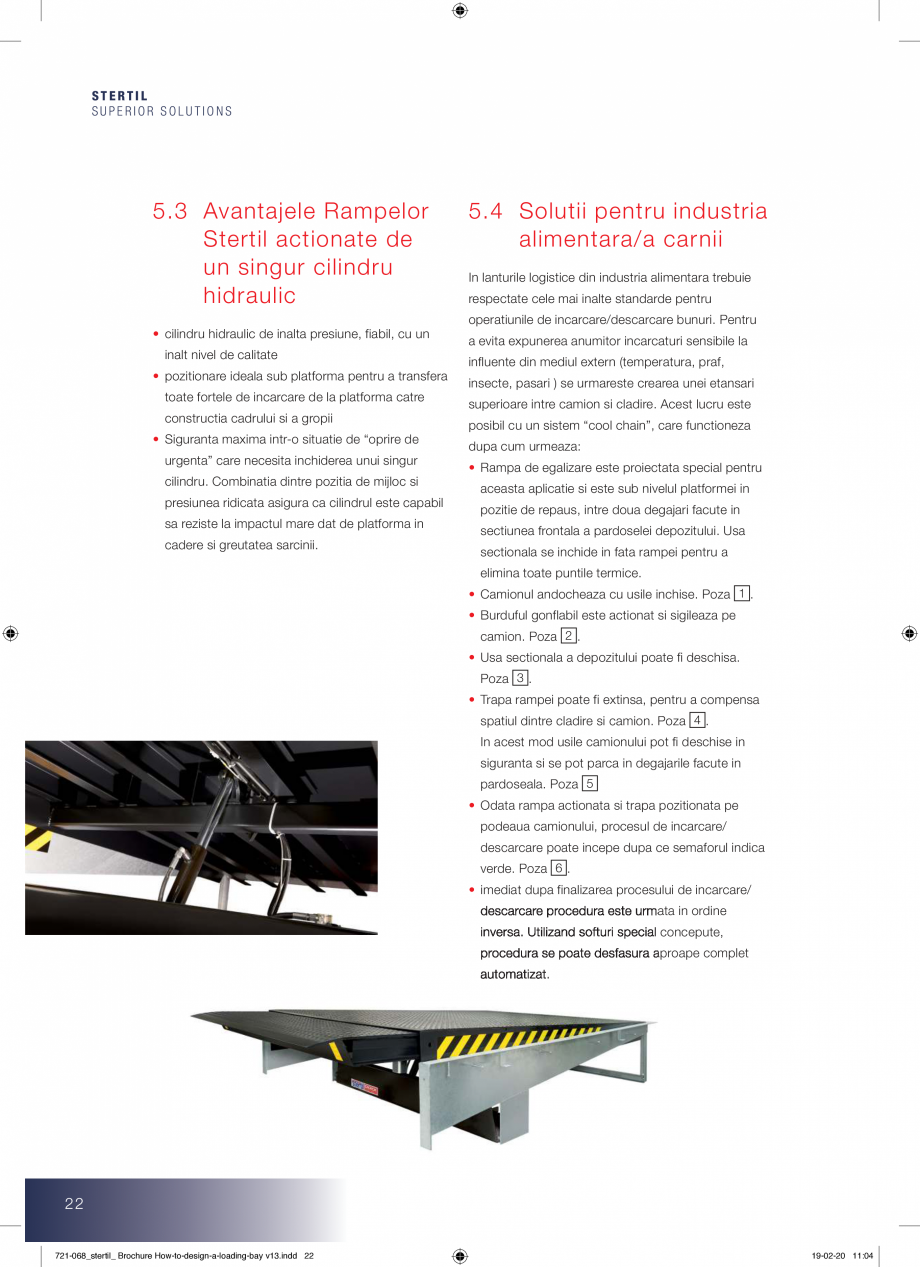

Pagina 22 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana
5.3...

5.3 Avantajele Rampelor Stertil actionate de un singur cilindru hidraulic 5.4 Solutii pentru industria alimentara/a carnii In lanturile logistice din industria alimentara trebuie respectate cele mai inalte standarde pentru operatiunile de incarcare/descarcare bunuri. Pentru • cilindru hidraulic de inalta presiune, fiabil, cu un inalt nivel de calitate • pozitionare ideala sub platforma pentru a transfera toate fortele de incarcare de la platforma catre constructia cadrului si a gropii • Siguranta maxima intr-o situatie de “oprire de urgenta” care necesita inchiderea unui singur cilindru. Combinatia dintre pozitia de mijloc si presiunea ridicata asigura ca cilindrul este capabil sa reziste la impactul mare dat de platforma in cadere si greutatea sarcinii. a evita expunerea anumitor incarcaturi sensibile la influente din mediul extern (temperatura, praf, insecte, pasari ) se urmareste crearea unei etansari superioare intre camion si cladire. Acest lucru este posibil cu un s

Pagina 22-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana
5.3 Avantajele...

Pagina 23 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana istem...

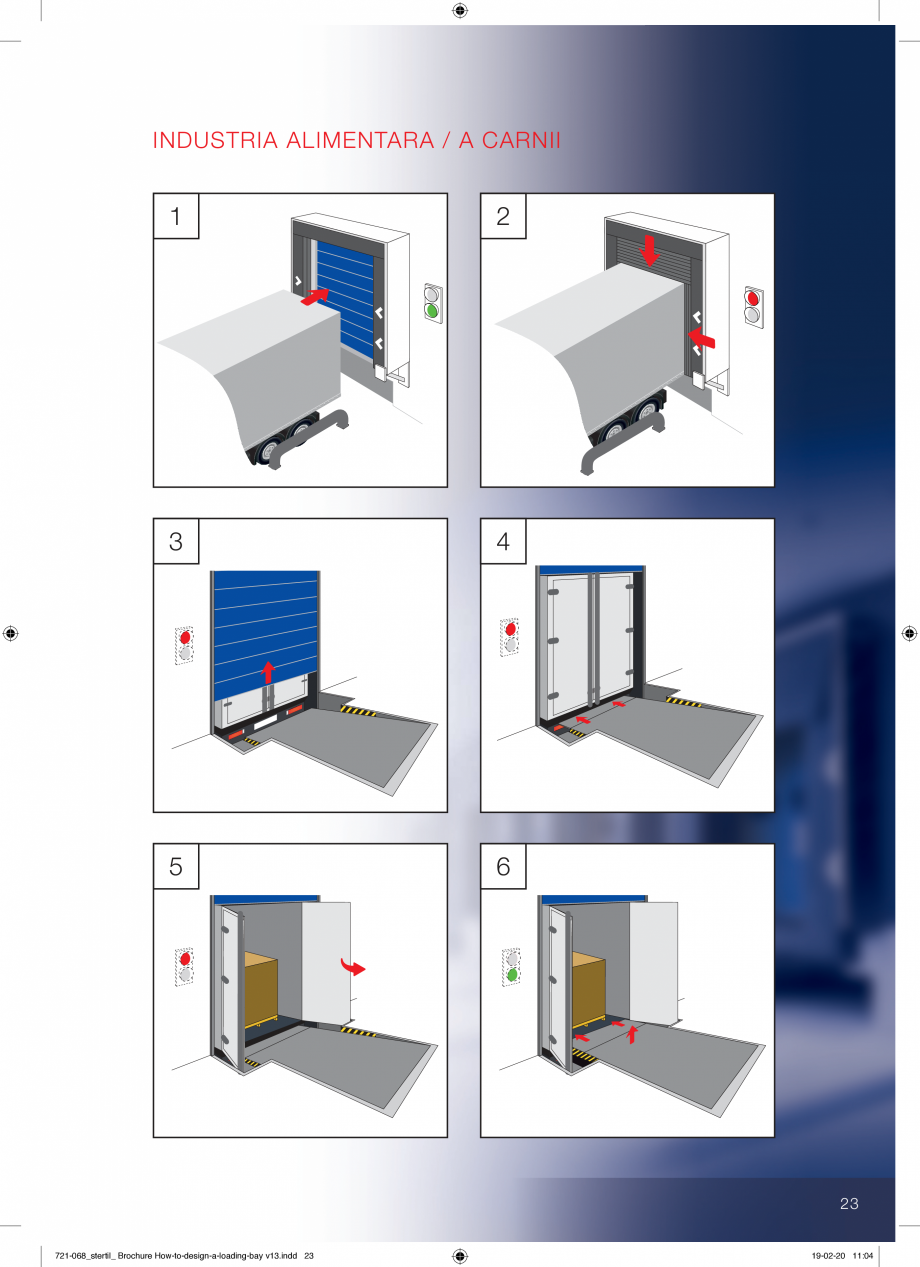

istem “cool chain”, care functioneza dupa cum urmeaza: • Rampa de egalizare este proiectata special pentru aceasta aplicatie si este sub nivelul platformei in pozitie de repaus, intre doua degajari facute in sectiunea frontala a pardoselei depozitului. Usa sectionala se inchide in fata rampei pentru a elimina toate puntile termice. • Camionul andocheaza cu usile inchise. Poza 1 . • Burduful gonflabil este actionat si sigileaza pe camion. Poza 2 . • Usa sectionala a depozitului poate fi deschisa. Poza 3 . • Trapa rampei poate fi extinsa, pentru a compensa spatiul dintre cladire si camion. Poza 4 . In acest mod usile camionului pot fi deschise in siguranta si se pot parca in degajarile facute in pardoseala. Poza 5 • Odata rampa actionata si trapa pozitionata pe podeaua camionului, procesul de incarcare/ descarcare poate incepe dupa ce semaforul indica verde. Poza 6 . • imediat dupa finalizarea procesului de incarcare/ descarcare procedura este urmata in ordine inversa.

Pagina 23-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana istem “cool chain”,...

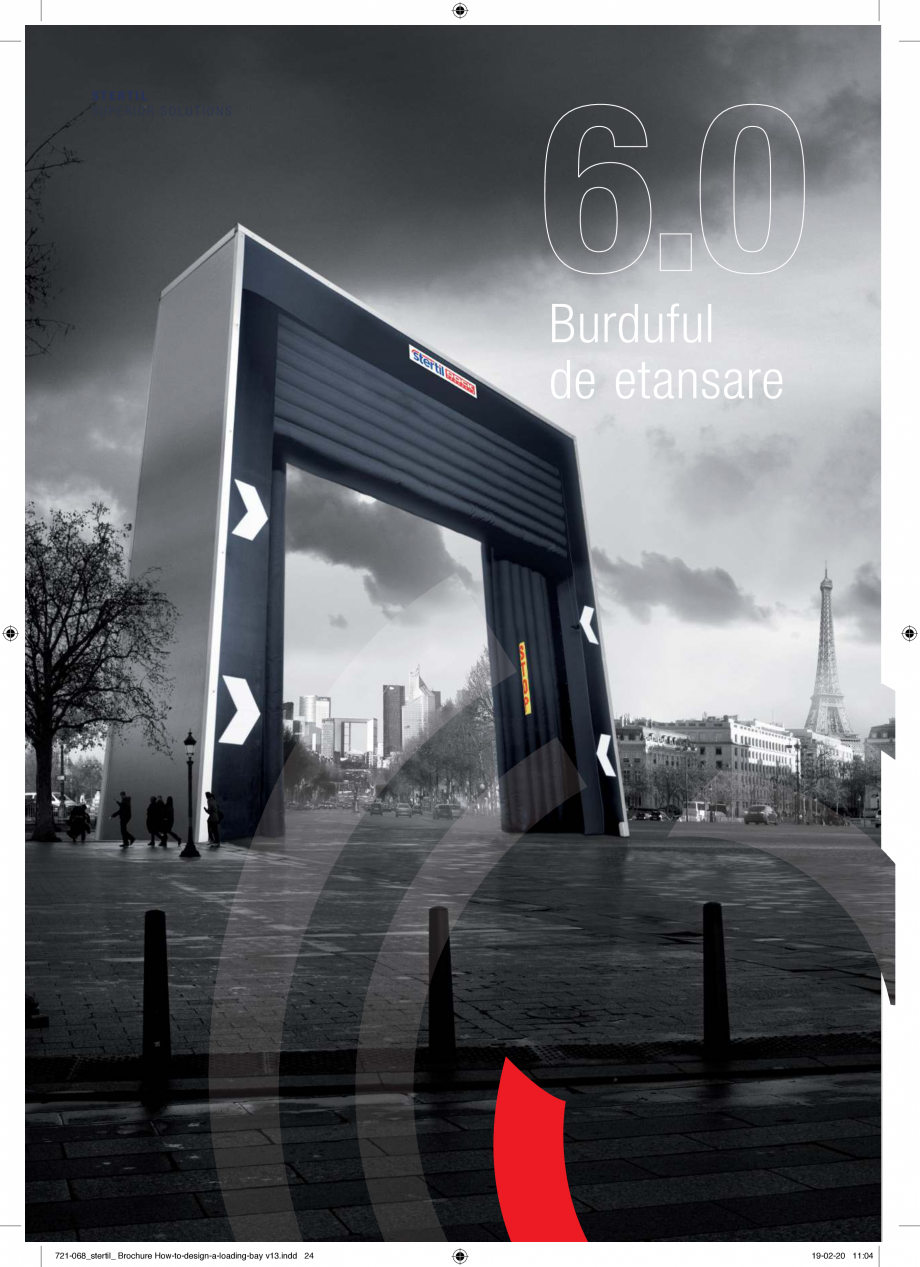

Pagina 24 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana Utilizand...

Utilizand softuri special concepute, procedura se poate desfasura aproape complet automatizat. 22 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 22 19-02-20 11:04 INDUSTRIA ALIMENTARA / A CARNII 1 2 3 4 5 6 23 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 23 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS 6.0 Burduful de etansare 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 24 19-02-20 11:04 Burduful de etansare Utilizarea burdufurilor de etansare mentine conditiile meteorologice nefavorabile in afara inchiderii decalajului dintre camion si cladire, restrictionand pierderile de caldura. Sunt protejate produsele eliminand praful si insectele. Aveti un control complet al accesului in depozitul dvs., chiar si cu o usa deschisa. Exista trei tipuri de burdufuri de etansare si anume: • burdufuri gonflabile • burdufuri cu cortine • burdufuri cu perne burdufuri gonﬂabile, de ex. WI, WIS burdufuri cu cortine, de ex. WL,

Pagina 24-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana Utilizand softuri...

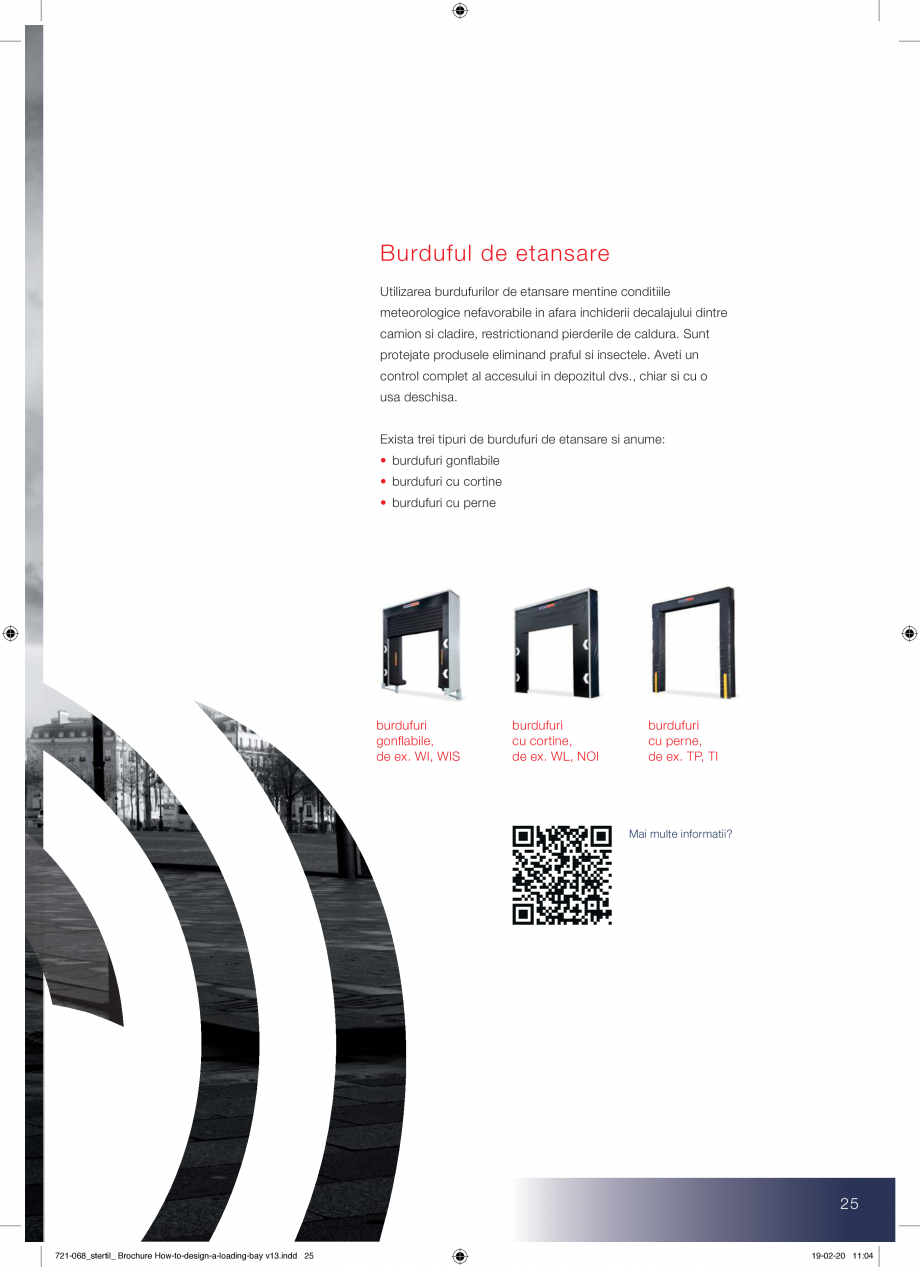

Pagina 25 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana NOI
...

NOI burdufuri cu perne, de ex. TP, TI Mai multe informatii? 25 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 25 19-02-20 11:04 STERTIL SUPERIOR SOLUTIONS 6.1 Burdufuri gonflabile Burdufurile gonflabile includ perne de aer pozitionate Deoarece camioanele se cupleaza la burduf inainte in jurul camionului care sunt umflate de un ventilator. de umflarea acestuia, nu exista frecare si, prin Presiunea pernei pe partile laterale si superioare ale urmare, nici o uzura a materialului. Presiunea pe camionului asigura o sigilare perfecta. Ventilatorul fatada in cazul acestui tip de burduf este minima. asigură un flux continuu de aer, garantand astfel o Atunci cand burduful nu este in folosinta, ramane presiune constanta a pernelor asupra camionului. disponibila o deschidere clara mare, ceea ce face ca Cand burduful nu este in folosinta, componentele acest tip de burduf sa fie de asemenea foarte potrivit gonflabile se dezumfla usor in spatele perdelelor pe

Pagina 25-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana NOI

burdufuri
cu...

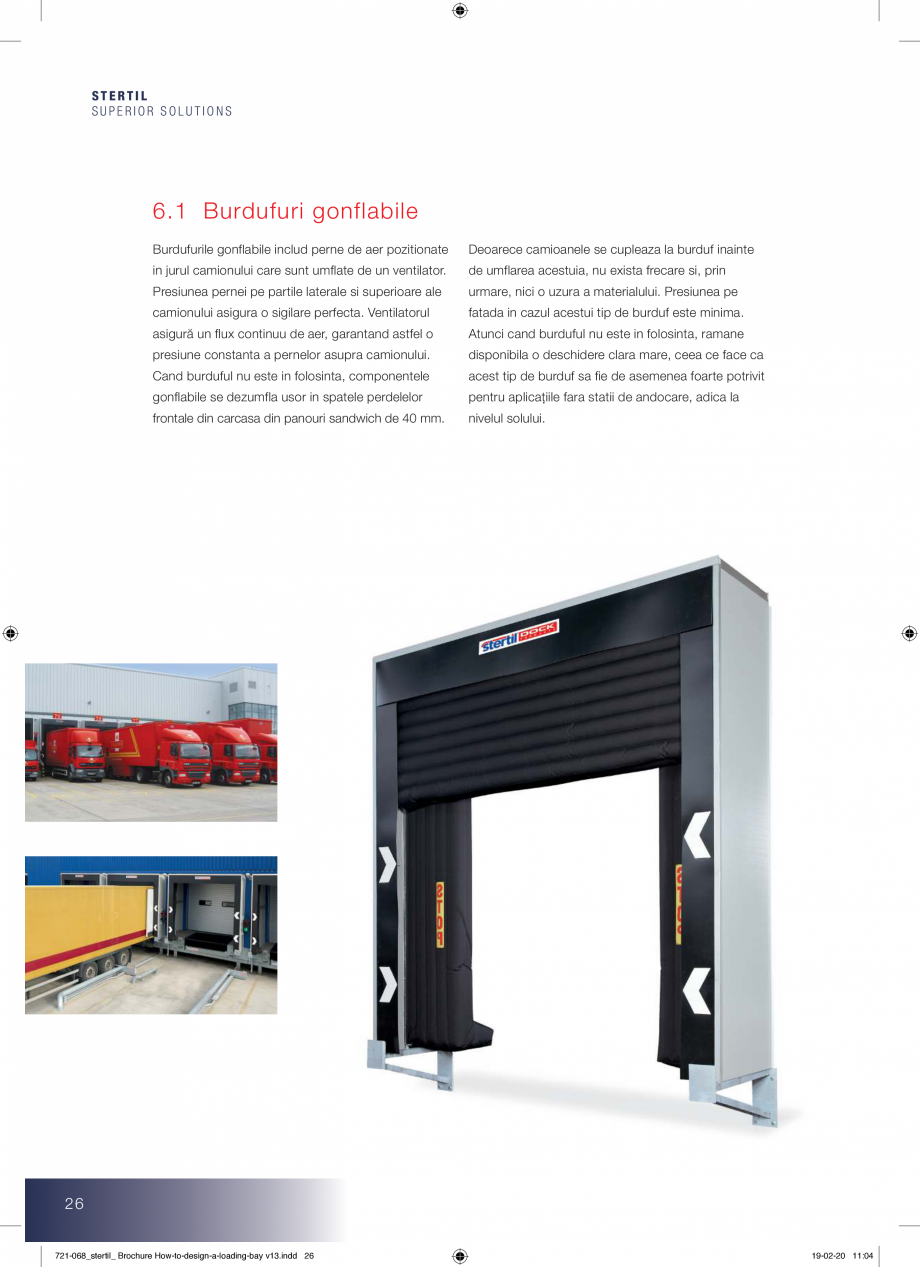

Pagina 26 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ntru...

ntru aplicațiile fara statii de andocare, adica la frontale din carcasa din panouri sandwich de 40 mm. nivelul solului. 26 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 26 19-02-20 11:04 6.2 Burdufuri cu cortine Versatilitatea si pretul relativ scazut fac din acestea pliabil este construit din profile din otel zincat sau cele mai utilizate tipuri de burdufuri. Cortinele (din aluminiu extrudat, conectate cu ajutorul balamalelor. diferite materiale) sunt pozitionate la aprox 600mm Se asigura astfel cuplarea inapoi a cadrului atunci fata de fatada. cand un camion aliniat gresit nu reuseste sa intre Pe masura ce camionul da inapoi, cortinele se corespunzator. Daca camionul intra corect, cadrul fixeaza pe laterale si pe partea superioara, etansand ramane in permanenta la proiectia lui standard. excelent golul. Pentru asistarea camioanelor in a da Cu toate acestea, va recomandam sa faceti toate inapoi, cortinele au indicatori de vizibilitate. Proiectia

Pagina 26-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ntru aplicațiile fara ...

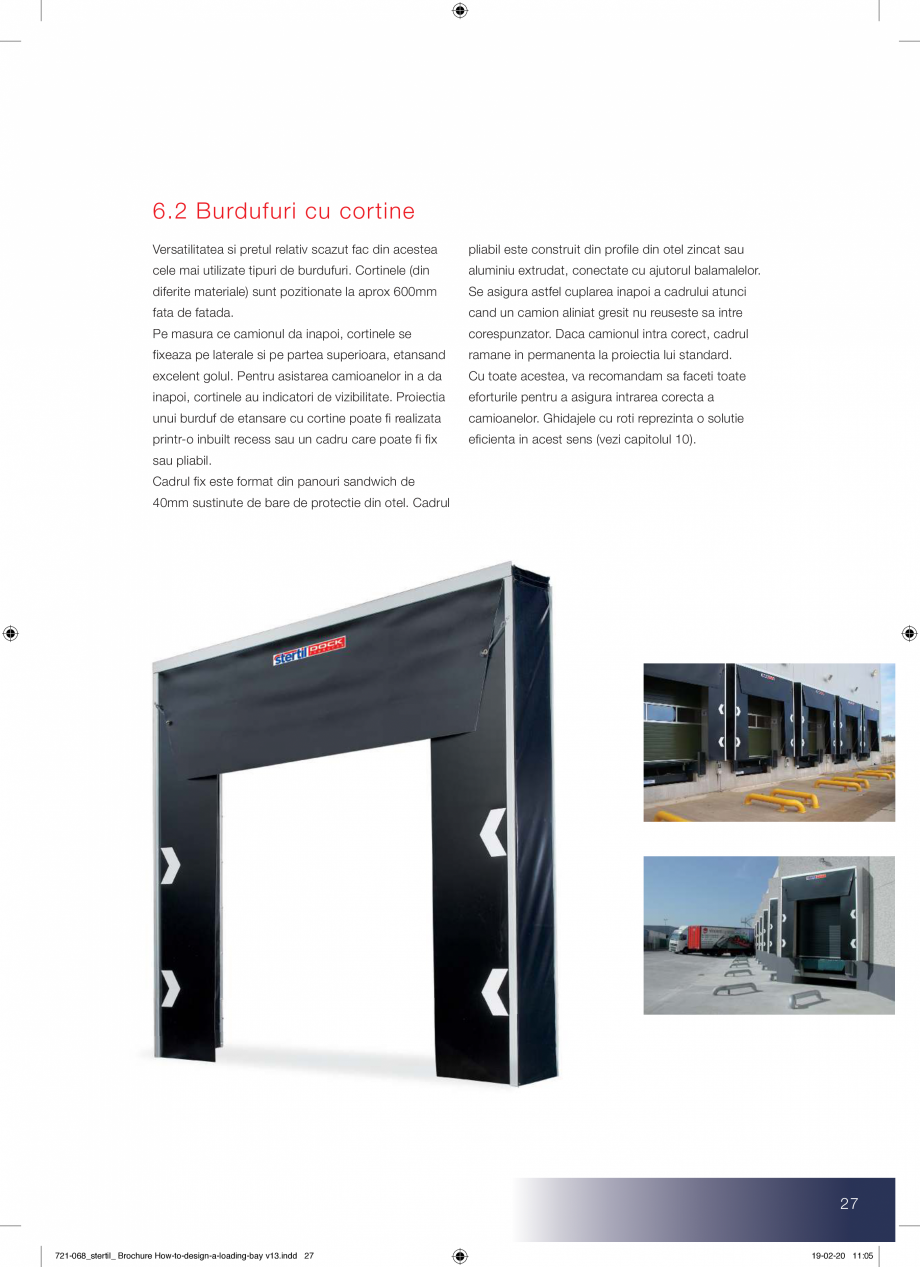

Pagina 27 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana
eforturile...

eforturile pentru a asigura intrarea corecta a unui burduf de etansare cu cortine poate fi realizata camioanelor. Ghidajele cu roti reprezinta o solutie printr-o inbuilt recess sau un cadru care poate fi fix eficienta in acest sens (vezi capitolul 10). sau pliabil. Cadrul fix este format din panouri sandwich de 40mm sustinute de bare de protectie din otel. Cadrul 27 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 27 19-02-20 11:05 STERTIL SUPERIOR SOLUTIONS 6.3. Burdufuri cu perne Burdufurile cu perne asigura o sigilare si etansare perfecta pentru a face fata acestor miscari de perfecta intre camion si depozit. Deoarece o parte alunecare, mentinand uzura la minimum. din golul de incarcare al camionului este acoperit de Pentru flotele de camioane cu aceeasi latime, dar perne, acest tip de burduf nu este potrivit pentru cu variatii de inaltime, poate fi furnizata o solutie companii unde se manipuleaza incarcari paletizate, insemnand o perna superioara

Pagina 27-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana
eforturile pentru a...

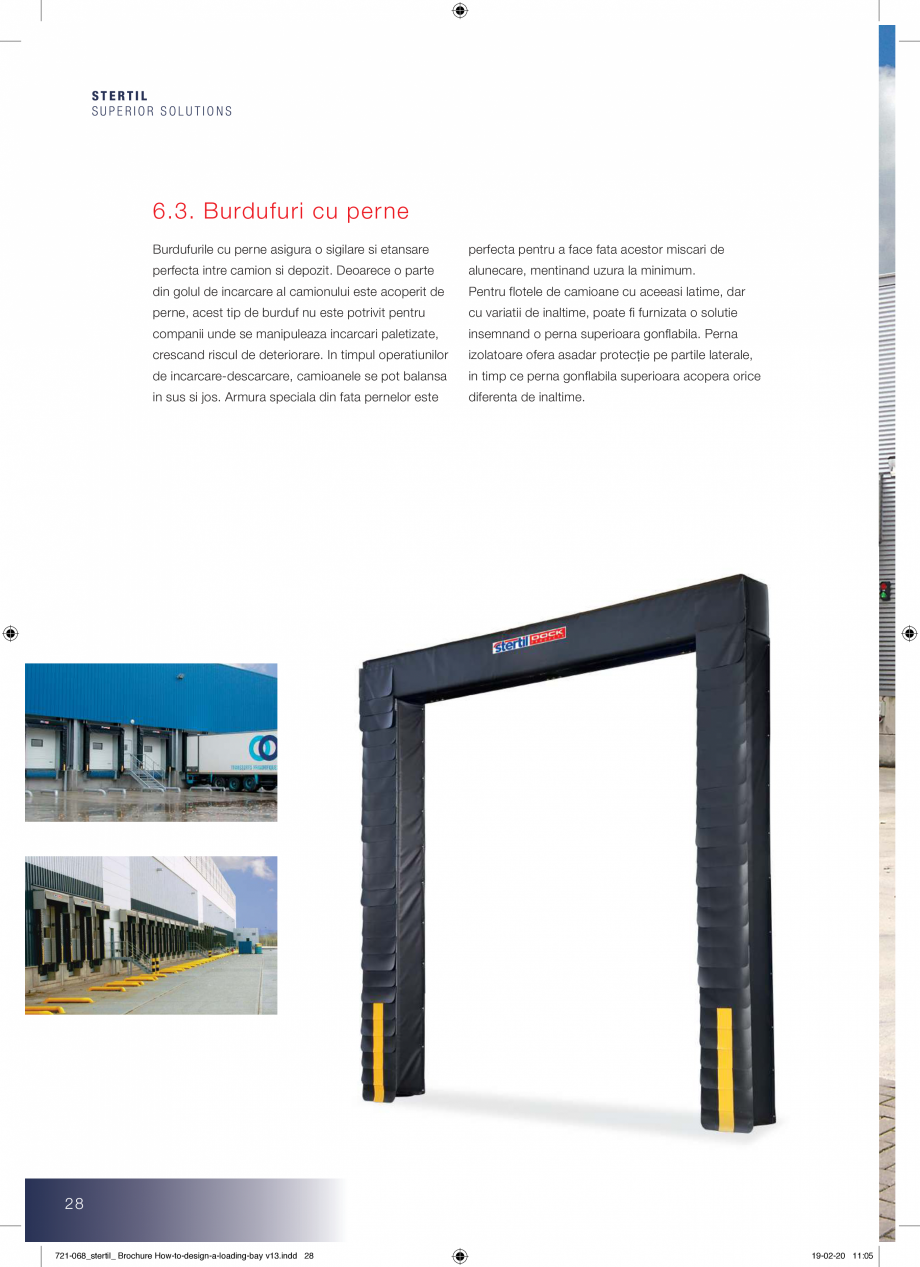

Pagina 28 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana gonflabila....

gonflabila. Perna crescand riscul de deteriorare. In timpul operatiunilor izolatoare ofera asadar protecție pe partile laterale, de incarcare-descarcare, camioanele se pot balansa in timp ce perna gonflabila superioara acopera orice in sus si jos. Armura speciala din fata pernelor este diferenta de inaltime. 28 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 28 19-02-20 11:05 29 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 29 19-02-20 11:05 STERTIL SUPERIOR SOLUTIONS 6.4. Dimensiunile burdufurilor de etansare Atunci cand se primeste o cerere de oferta pentru Dimpotriva, deschiderea usii trebuie sa se un burduf de etansare, aceasta se refera adesea la potriveasca cu dimensiunile de montare la interiorul dimensiunile usii care trebuie incorporate in golul burdufului. cladirii, desi burduful nu are legatura cu usa. Factori cheie in stabilirea dimensiunii unui burduf: A Tipul de burduf B Prezenta sau absenta statiei de andocare,

Pagina 28-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana gonflabila. Perna
...

Pagina 29 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana si...

si inaltimea burdufului C Dimensiuni maxime exterioare ale camionului, nedescarcat D Dimensiuni minime exterioare ale camionului, incarcat E Latimea camioanelor, inclusiv cu usile care se deschid spre exterior Burdufurile asigura protectie impotriva umiditatii, vantului, ploii si insectelor, promovand un climat cat mai sanatos de munca 30 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 30 19-02-20 11:05 A Tipul de burduf 1) Burduf cu cortina Pentru stabilirea inaltimii si latimii trebuie luat in considerare, printre altele, faptul ca cel mai inalt C Inaltimea maxima a unui camion Inaltimea minima a unui burduf este determinata de cele mai mari dimensiuni exterioare ale camionului, atunci cand este descarcat. camion trebuie sa aiba un spatiu de cel putin 300mm de la tavanul burdufului si 200mm spatiu in laterale, pentru a preveni deterioararea cadrului si/sau a D cortinei. Inaltimea minima a unui camion 2) Burduf gonflabil In stare dezumflata, camioa

Pagina 29-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana si inaltimea burdufului...

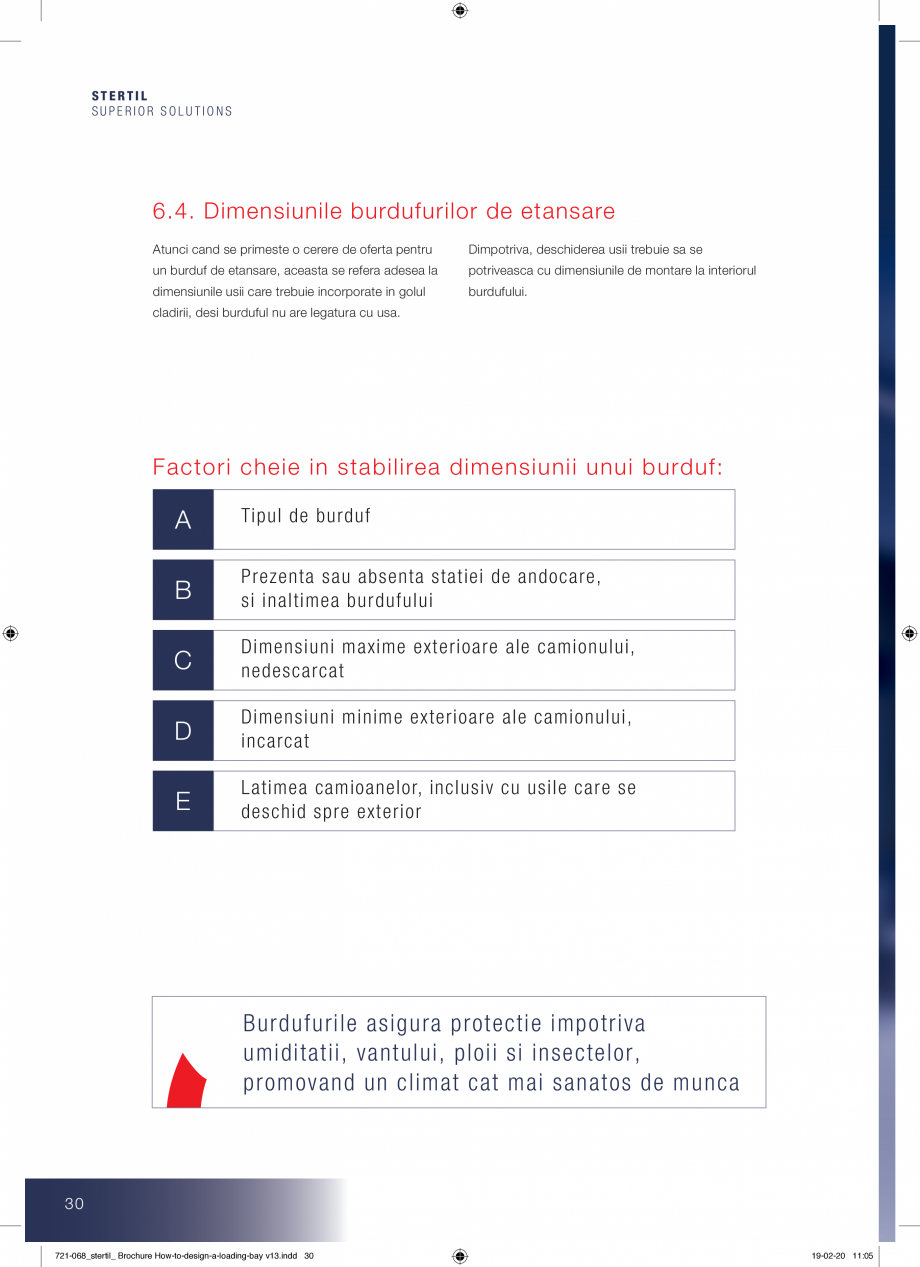

Pagina 30 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana nele...

nele trebuie sa fie bine Lungimea pernelor/cortinei este determinata de cea fixate in deschiderea libera a burdufului. Amploarea mai mica dimensiune a camionului, atunci cand este pernelor gonflabile trebuie să fie selectată astfel incarcat. incat sa fie sigilate toate dimensiunile de camion disponibile. 3) Burduf cu perne E Latimea camionului Intr-un burduf cu perne, camioanele trebuie sa intre in perne cu marginile spatiului de incarcare. Prin urmare, astfel de burdufuri sunt de obicei mai mici decat celalalte tipuri mentionate mai sus. Trebuie sa se tina cont in special de cele mai late camioane, cu usile deschise. De exemplu, camioanele frigorifice cu deschiderea usilor spre exterior pot avea o latime maxima de aprox B Prezenta sau absenta statiei de andocare, si inaltimea burdufului 2900mm. Burdufurile de etansare pot fi folosite in situatii fara statii de andocare (la nivelul solului) si cu statii de andocare. Pentru goluri fara statii de andocare, optiunile sunt

Pagina 30-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana nele trebuie sa fie...

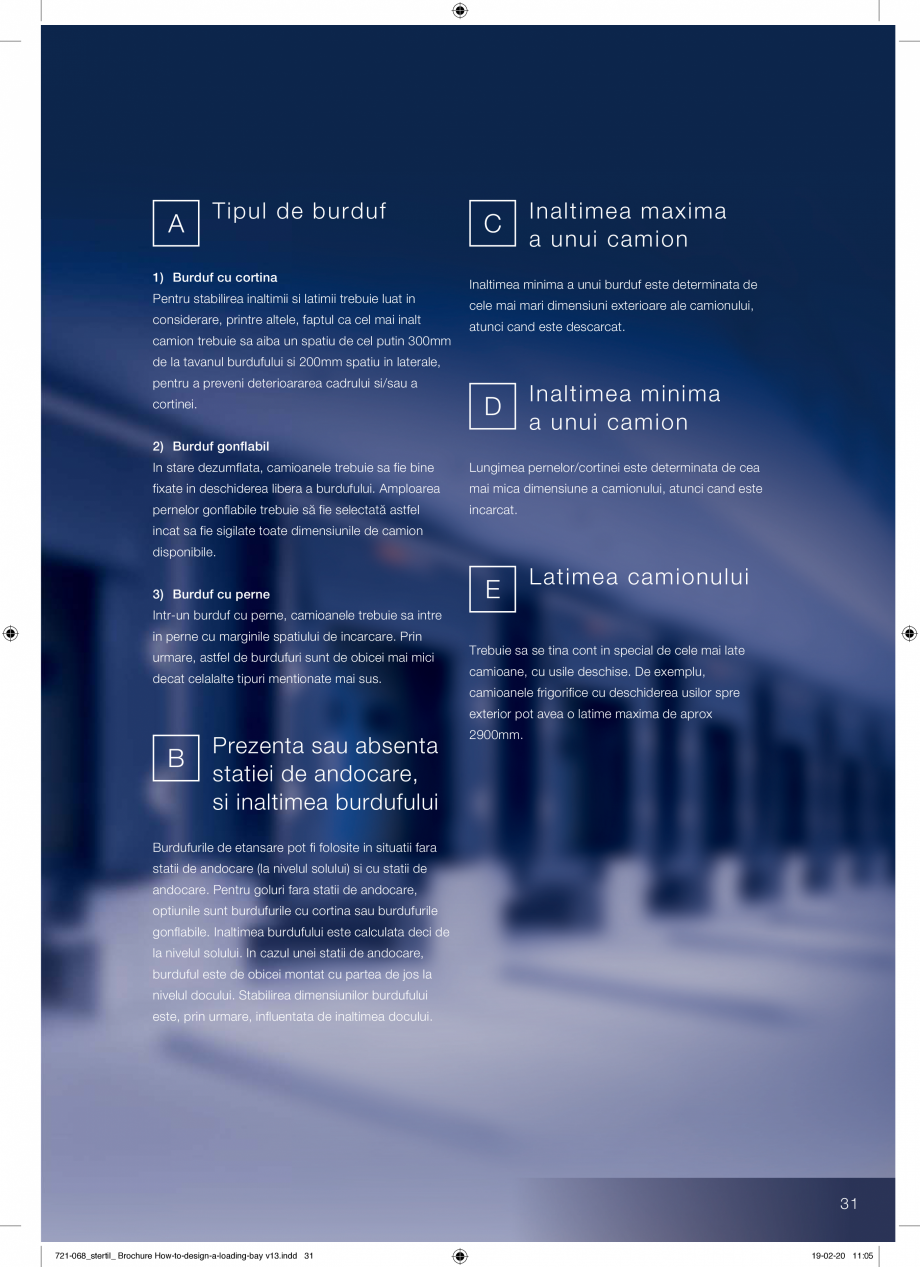

Pagina 31 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana burdufurile...

burdufurile cu cortina sau burdufurile gonflabile. Inaltimea burdufului este calculata deci de la nivelul solului. In cazul unei statii de andocare, burduful este de obicei montat cu partea de jos la nivelul docului. Stabilirea dimensiunilor burdufului este, prin urmare, influentata de inaltimea docului. 31 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 31 19-02-20 11:05 STERTIL SUPERIOR SOLUTIONS 6.5 Exemplu de calcul al dimensiunilor unui burduf: Informatii de baza: • Cel mai inalt camion 4100 mm, descarcat • Cel mai mic camion in inaltime 3600 mm, incarcat • Inaltimea statiei de andocare 1200 mm • Latimea camionului 2800 mm (cu usile deschise) • Cel mai ingust camion 2300 mm Inaltimea exterioara minima a burdufului trebuie sa fie: Cel mai inalt camion 4100 mm Plus marja de intrare 300 mm Inaltimea mai mica a golului 1200 mm Total 3200 mm Inaltimea standard pentru un burduf de etansare este de 3400 mm. Latimea minima exterioara este det

Pagina 31-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana burdufurile cu cortina ...

Pagina 32 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana erminata...

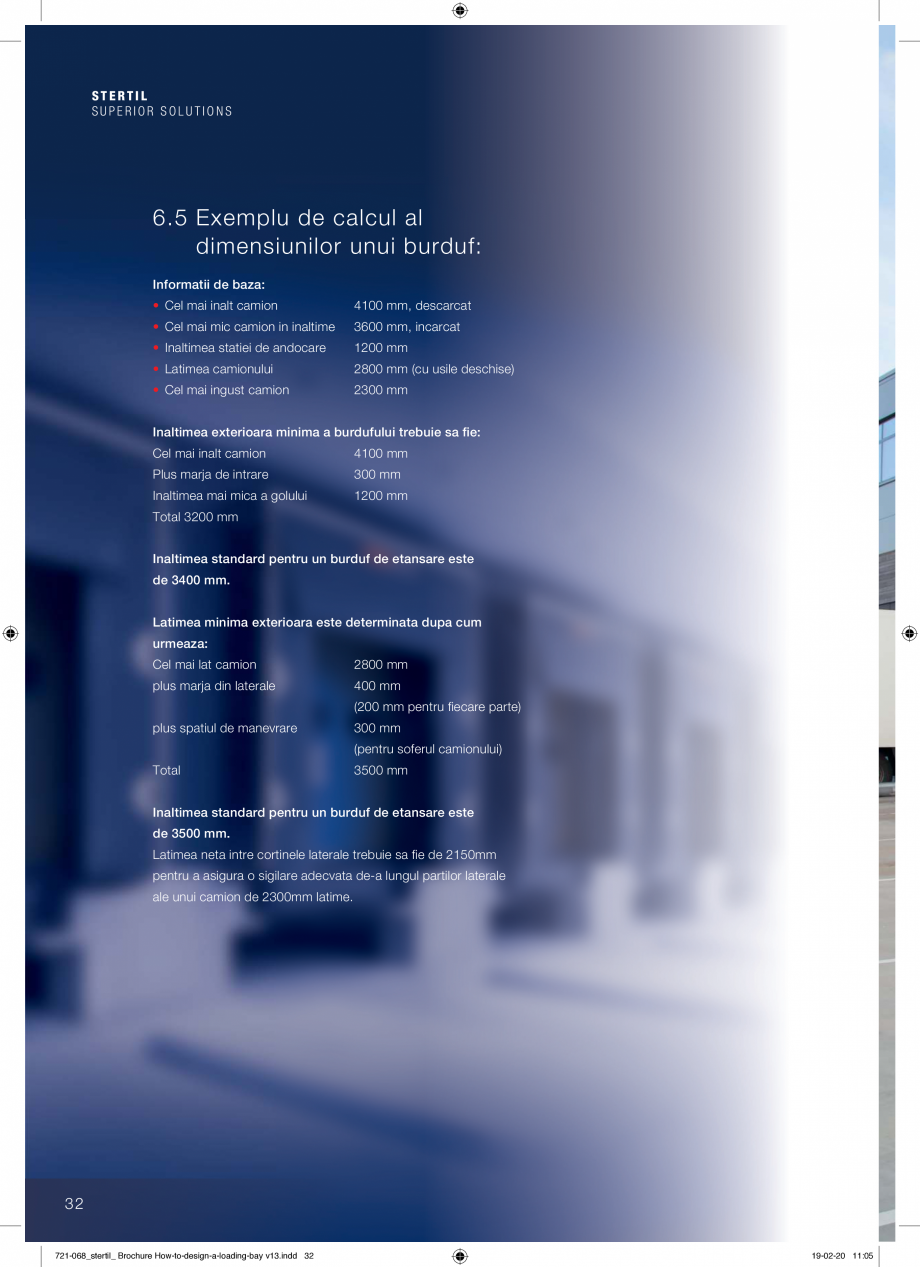

erminata dupa cum urmeaza: Cel mai lat camion 2800 mm plus marja din laterale 400 mm (200 mm pentru fiecare parte) plus spatiul de manevrare 300 mm (pentru soferul camionului) Total 3500 mm Inaltimea standard pentru un burduf de etansare este de 3500 mm. Latimea neta intre cortinele laterale trebuie sa fie de 2150mm pentru a asigura o sigilare adecvata de-a lungul partilor laterale ale unui camion de 2300mm latime. 32 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 32 19-02-20 11:05 33 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 33 19-02-20 11:06 STERTIL SUPERIOR SOLUTIONS 7.0 Usa sectionala Construita din panouri sandwich cu o inaltime de INCORECT aproximativ 625 mm, este disponibila in diferite Latimea camionului dimensiuni, culori si modele de panouri. Poate sa fie prevazuta cu automatizare, acest lucru facilitand functionarea acesteia, in timp ce permite si operarea concomitent cu alte produse ale sistemului de andocare. Usa

Pagina 32-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana erminata dupa cum...

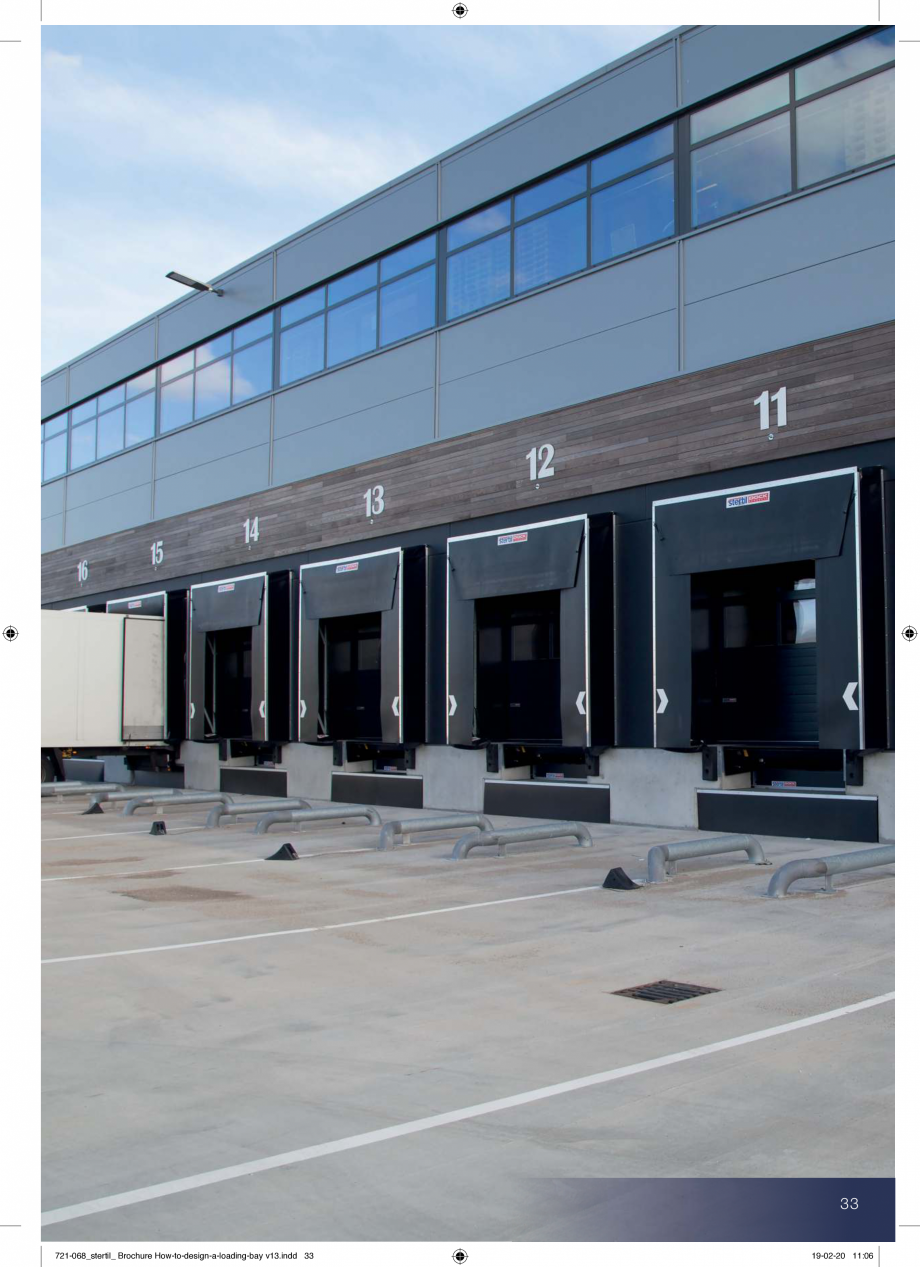

Pagina 33 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana trebuie sa ...

trebuie sa fie intotdeauna mai mica decat interiorul docului. Diferenta de dimensiuni este determinata si de prezența sau absența unei platforme (este o usa pentru toata intrarea sau o usa pe platforma?). Latimea minima a unei usi de intrare este de 2400 mm, in timp ce inaltimea se situeaza între 4300 si 4500 mm. Dimensiunile unei usi pe platforma sunt determinate de: DESCHIDEREA USII PREA MICA ✘ • inaltimea sistemului • tipul si dimensiunile camioanelor CORECT • tipul de marfa • tipul de burduf Latimea camionului In cazul burdufului cu cortina sau gonflabil, latimea usii trebuie sa fie egala cu latimea interna a camionului plus 300mm. Aceasta toleranta este necesara pentru descarcarea camioanelor care nu se centreaza pe deschiderea usii. Tinanad cont de o medie, latimea usii poate varia intre 2800 si 3000mm. DESCHIDEREA USII CORECTA ✔ 34 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 34 19-02-20 11:06 In cazul burdufului cu perne, latimea u

Pagina 33-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana trebuie sa fie...

Pagina 34 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana sii este
...

sii este Un alt aspect de luat in considerare este tipul de egala cu latimea interioara a burdufului. La randul rabatere al usii. Depozitele sunt in general inalte, sau, dimensiunea burdufului depinde de dimensiunile permitand usii sa se ridice vertical. Astfel se reduce camionului. Inaltimea deschiderii usii depinde de riscul de accidentare a sinelor. inaltimea maxima a camionului (3800 pana la 4200 mm). Este intelept sa adaugati o marja de siguranta la inaltimea maxima - pe baza unei inaltimi a platformei de 1250 mm, o usa cu o inaltime de 3000 mm va fi suficienta. In cazul burdufului cu cortina sau gonflabil, dimensiunile usilor de 3000 x 3000 mm sunt o alegere buna 35 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 35 19-02-20 11:06 STERTIL SUPERIOR SOLUTIONS 8.0 UTILAJE INTERNE PENTRU MANIPULAREA MARFII Asa cum s-a specificat in capitolul 5, lungimea In cazul unui transpalet electric, bateria preia functia rampei de egalizare este determinata si d

Pagina 34-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana sii este

Un alt aspect...

Pagina 35 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana e tipul

de...

e tipul de operare.Panta maxima admisa in acest caz poate utilajelor de manipulare folosite de utilizator. Fiecare fi de 5%. Cu cat panta este mai abrupta, cu atat tip de echipament are pante maxime admise in bateria trebuie sa furnizeze mai multa energie si va timpul operatiunilor de incarcare/descarcare. Cu cat trebui reincarcata mai des. Pentru stivuitorul electric panta este mai abrupta, cu atat este nevoie de mai panta nu trebuie sa depaseasca 10%. Remarcile de multa energie pentru a transporta bunurile. In cazul mai sus sunt valabile si in acest caz. Un motostivuitor transpaletului manual, puterea este data de forta are suficienta putere pentru a prelua o panta de 15%, angajatului care il manipuleaza. cu toate acestea maximul legal admis este de 13%. Exemplu: In situatia in care avem de incarcat un camion situat Pentru impingerea unui palet pe roti incarcat cu o peste nivelul platformei, rampa de egalizare este sarcina de 270 kg este nevoie de o forta de impin

Pagina 35-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana e tipul

de operare...

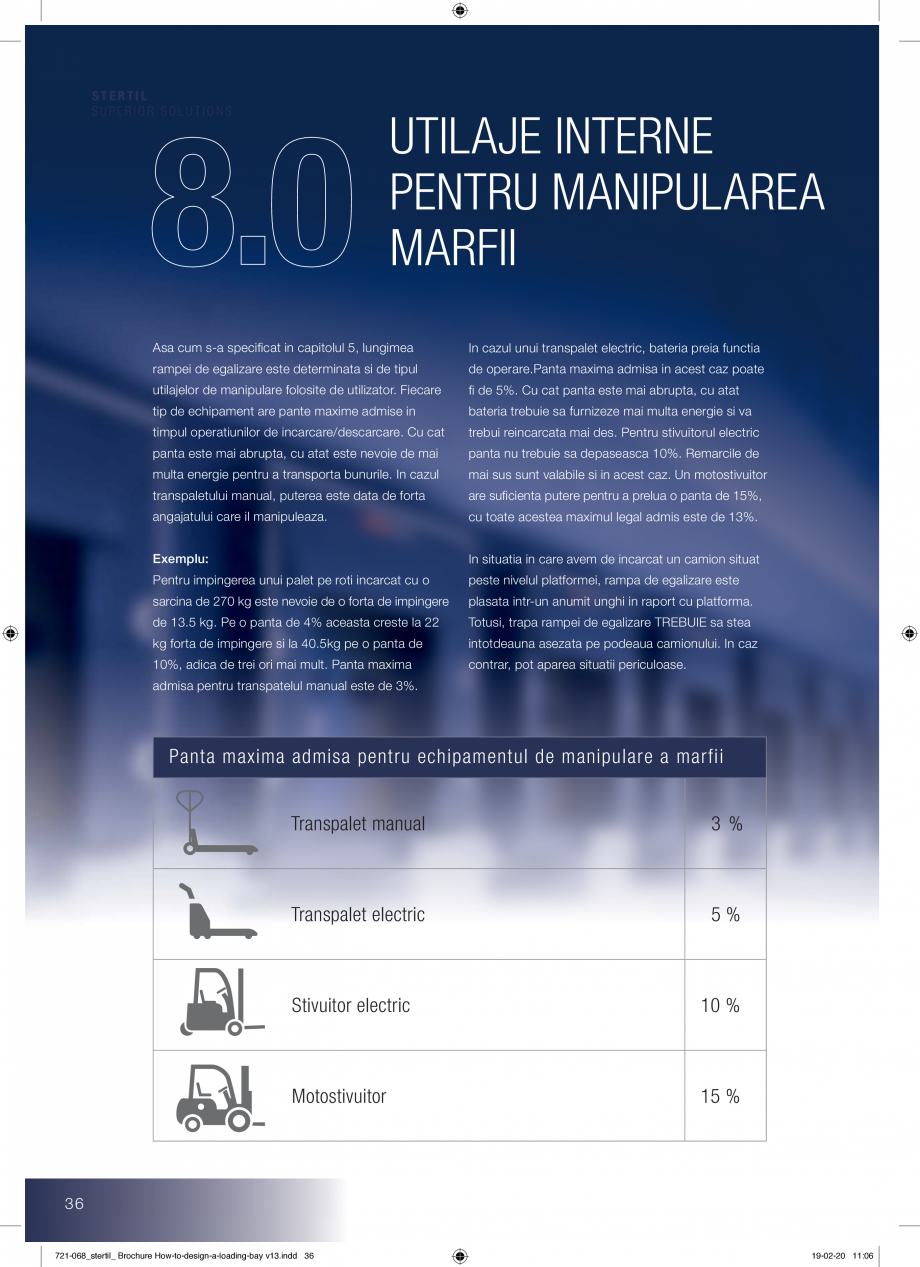

Pagina 36 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana gere
...

gere plasata intr-un anumit unghi in raport cu platforma. de 13.5 kg. Pe o panta de 4% aceasta creste la 22 Totusi, trapa rampei de egalizare TREBUIE sa stea kg forta de impingere si la 40.5kg pe o panta de intotdeauna asezata pe podeaua camionului. In caz 10%, adica de trei ori mai mult. Panta maxima contrar, pot aparea situatii periculoase. admisa pentru transpatelul manual este de 3%. Panta maxima admisa pentru echipamentul de manipulare a marfii Transpalet manual 3 % Transpalet electric 5% Stivuitor electric 10 % Motostivuitor 15 % 36 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 36 19-02-20 11:06 Transpalet manual Transpalet electric Stivuitor electric Motostivuitor Cu trapa asezata pe podeaua camionului si probleme (vezi A). O combinatie de factori precum platforma rampei intr-un anumit unghi, se formeaza axul rotilor, diametrul rotilor si spatiul liber de la UNGHIUL TRAPEI. S-a ales un unghi standard al partea inferioara este hotar

Pagina 36-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana gere

plasata intr-un...

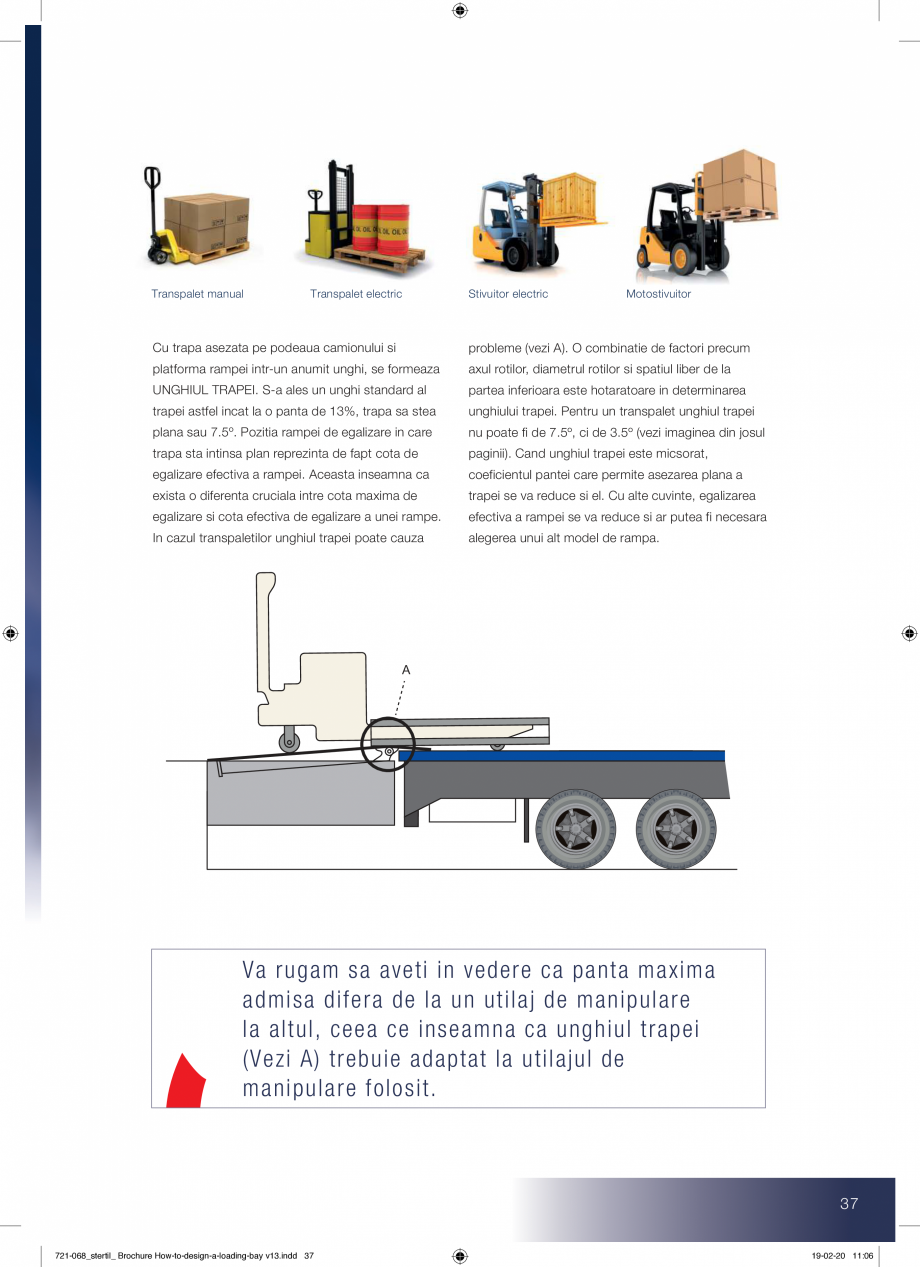

Pagina 37 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana atoare in...

atoare in determinarea trapei astfel incat la o panta de 13%, trapa sa stea unghiului trapei. Pentru un transpalet unghiul trapei plana sau 7.5º. Pozitia rampei de egalizare in care nu poate fi de 7.5º, ci de 3.5º (vezi imaginea din josul trapa sta intinsa plan reprezinta de fapt cota de paginii). Cand unghiul trapei este micsorat, egalizare efectiva a rampei. Aceasta inseamna ca coeficientul pantei care permite asezarea plana a exista o diferenta cruciala intre cota maxima de trapei se va reduce si el. Cu alte cuvinte, egalizarea egalizare si cota efectiva de egalizare a unei rampe. efectiva a rampei se va reduce si ar putea fi necesara In cazul transpaletilor unghiul trapei poate cauza alegerea unui alt model de rampa. A Va rugam sa aveti in vedere ca panta maxima admisa difera de la un utilaj de manipulare la altul, ceea ce inseamna ca unghiul trapei (Vezi A) trebuie adaptat la utilajul de manipulare folosit. 37 721-068_stertil_ Brochure How-to-design-a-loading-

Pagina 37-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana atoare in determinarea
...

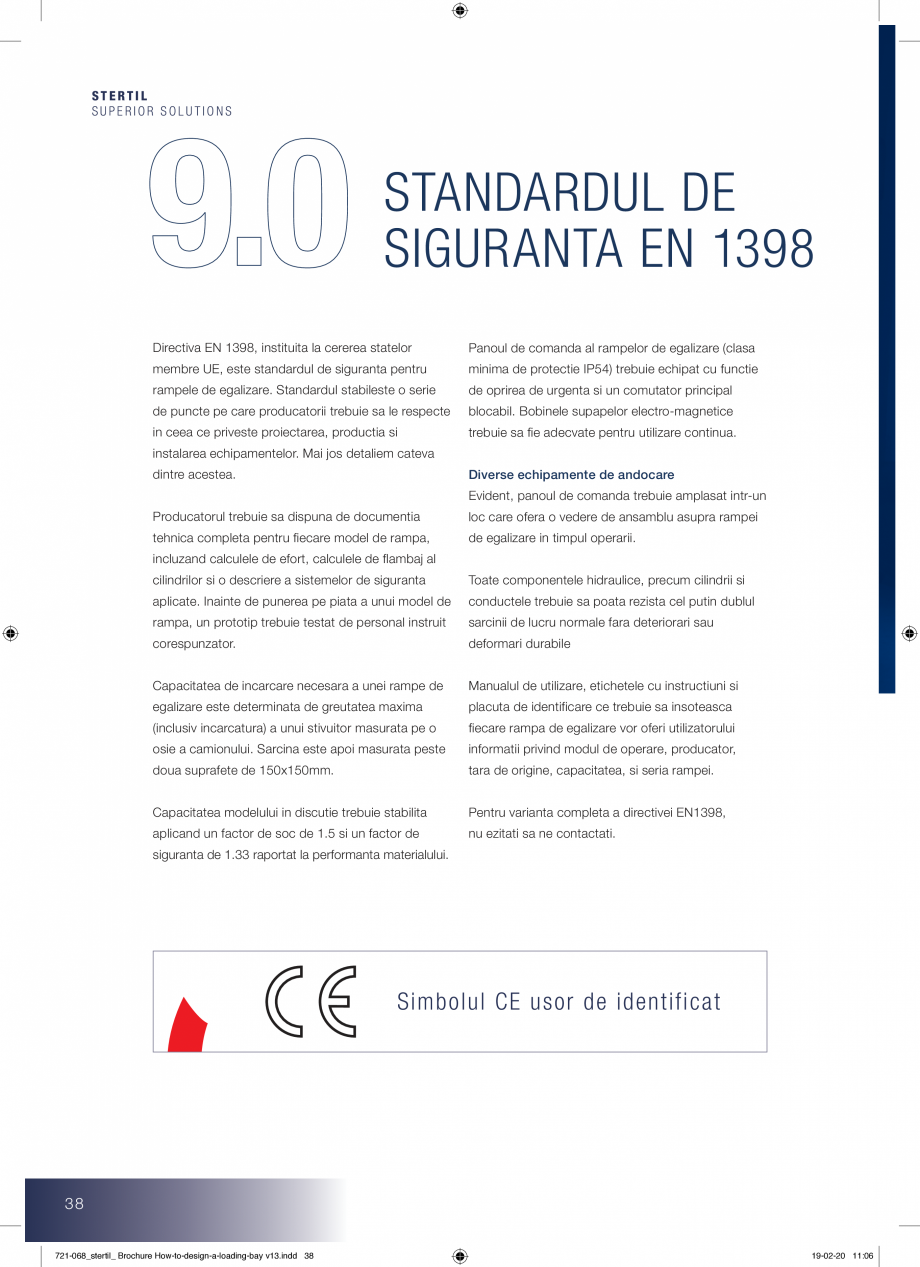

Pagina 38 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana bay v13...

bay v13.indd 37 19-02-20 11:06 STERTIL SUPERIOR SOLUTIONS 9.0 STANDARDUL DE SIGURANTA EN 1398 Directiva EN 1398, instituita la cererea statelor Panoul de comanda al rampelor de egalizare (clasa membre UE, este standardul de siguranta pentru minima de protectie IP54) trebuie echipat cu functie rampele de egalizare. Standardul stabileste o serie de oprirea de urgenta si un comutator principal de puncte pe care producatorii trebuie sa le respecte blocabil. Bobinele supapelor electro-magnetice in ceea ce priveste proiectarea, productia si trebuie sa fie adecvate pentru utilizare continua. instalarea echipamentelor. Mai jos detaliem cateva dintre acestea. Diverse echipamente de andocare Evident, panoul de comanda trebuie amplasat intr-un Producatorul trebuie sa dispuna de documentia loc care ofera o vedere de ansamblu asupra rampei tehnica completa pentru fiecare model de rampa, de egalizare in timpul operarii. incluzand calculele de efort, calculele de flambaj al cili

Pagina 38-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana bay v13.indd 37
...

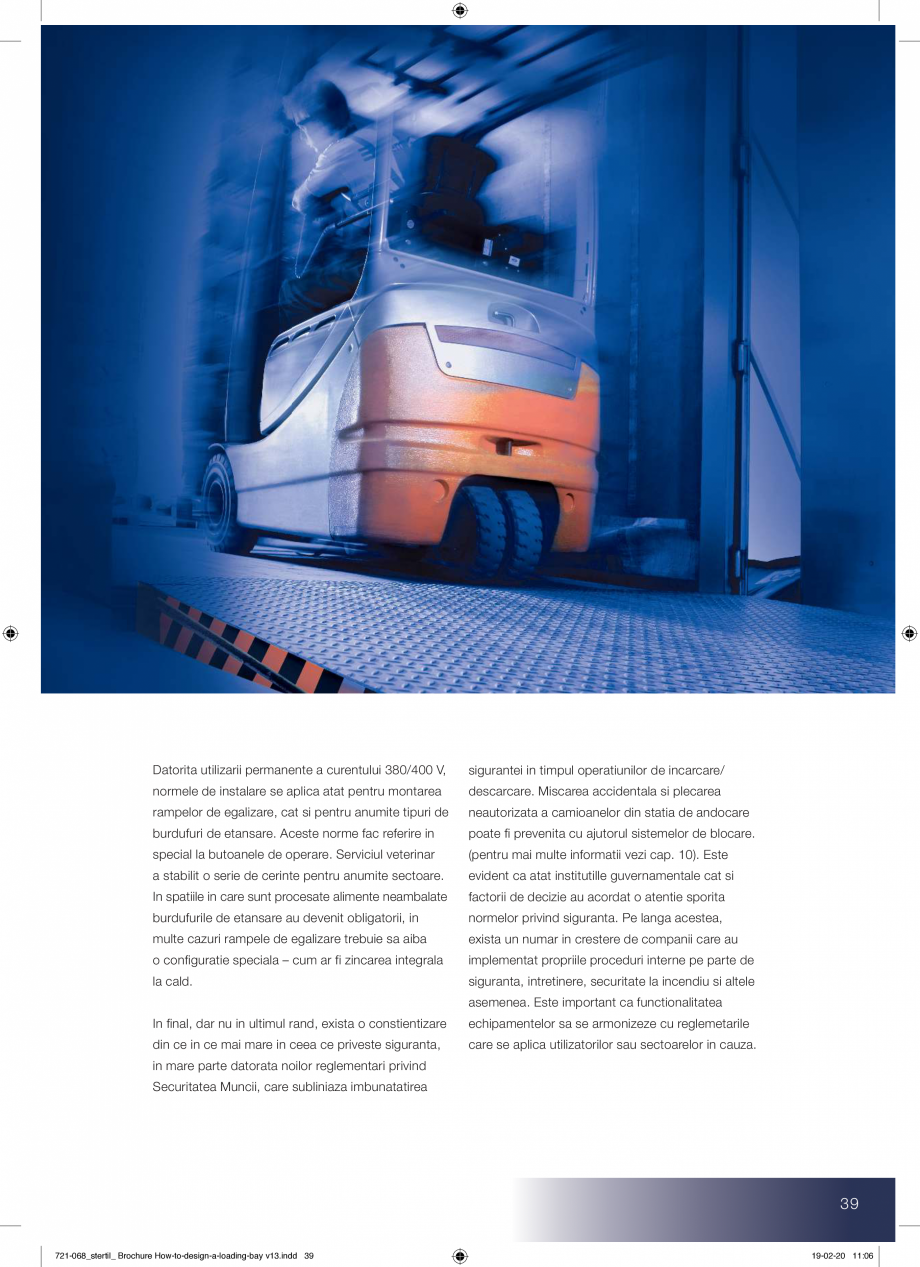

Pagina 39 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ndrilor si ...

ndrilor si o descriere a sistemelor de siguranta Toate componentele hidraulice, precum cilindrii si aplicate. Inainte de punerea pe piata a unui model de conductele trebuie sa poata rezista cel putin dublul rampa, un prototip trebuie testat de personal instruit sarcinii de lucru normale fara deteriorari sau corespunzator. deformari durabile Capacitatea de incarcare necesara a unei rampe de Manualul de utilizare, etichetele cu instructiuni si egalizare este determinata de greutatea maxima placuta de identificare ce trebuie sa insoteasca (inclusiv incarcatura) a unui stivuitor masurata pe o fiecare rampa de egalizare vor oferi utilizatorului osie a camionului. Sarcina este apoi masurata peste informatii privind modul de operare, producator, doua suprafete de 150x150mm. tara de origine, capacitatea, si seria rampei. Capacitatea modelului in discutie trebuie stabilita Pentru varianta completa a directivei EN1398, aplicand un factor de soc de 1.5 si un factor de nu ezit

Pagina 39-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ndrilor si o descriere ...

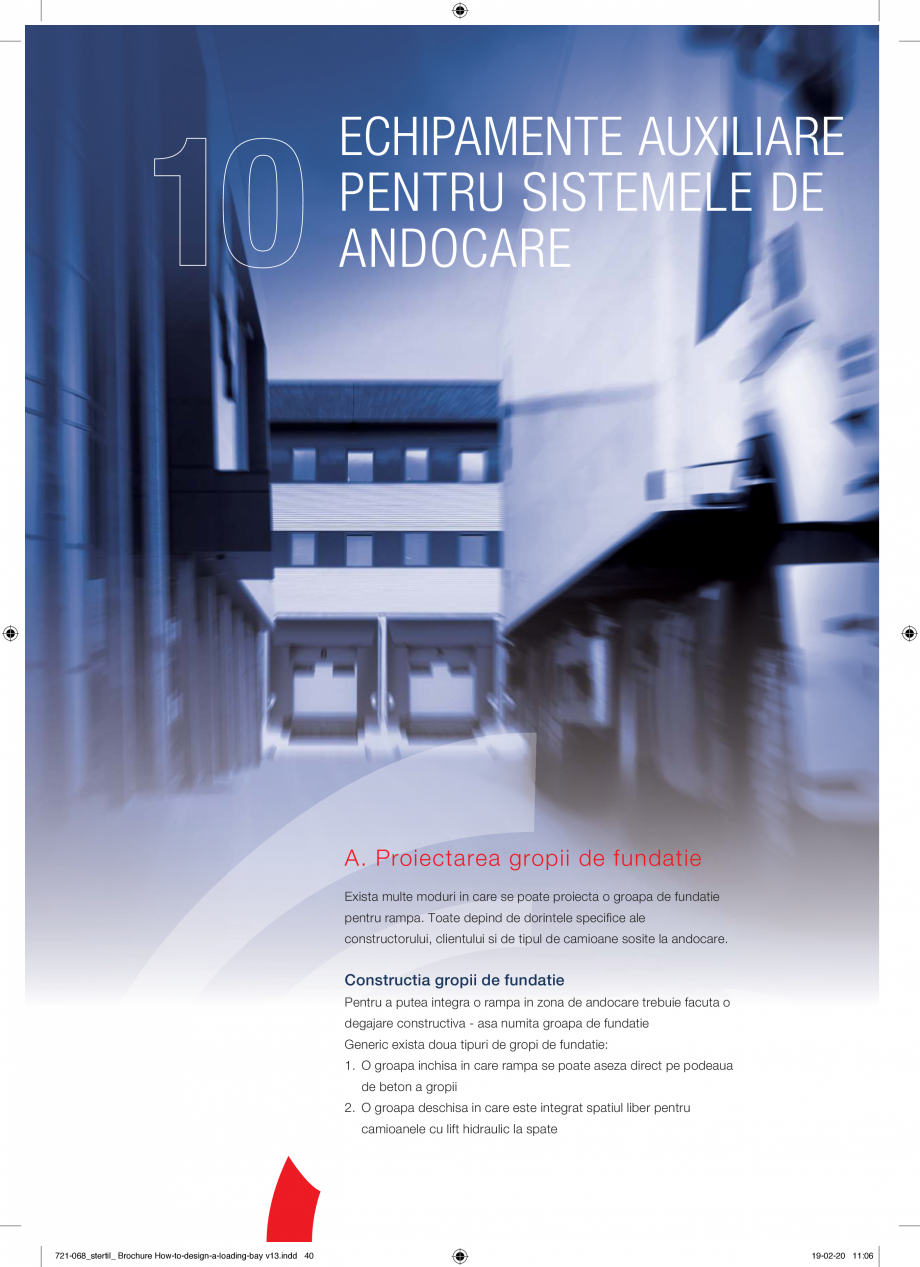

Pagina 40 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ati sa ne...

ati sa ne contactati. siguranta de 1.33 raportat la performanta materialului. Simbolul CE usor de identificat 38 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 38 19-02-20 11:06 Datorita utilizarii permanente a curentului 380/400 V, sigurantei in timpul operatiunilor de incarcare/ normele de instalare se aplica atat pentru montarea descarcare. Miscarea accidentala si plecarea rampelor de egalizare, cat si pentru anumite tipuri de neautorizata a camioanelor din statia de andocare burdufuri de etansare. Aceste norme fac referire in poate fi prevenita cu ajutorul sistemelor de blocare. special la butoanele de operare. Serviciul veterinar (pentru mai multe informatii vezi cap. 10). Este a stabilit o serie de cerinte pentru anumite sectoare. evident ca atat institutille guvernamentale cat si In spatiile in care sunt procesate alimente neambalate factorii de decizie au acordat o atentie sporita burdufurile de etansare au devenit obligatorii, in normelor

Pagina 40-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ati sa ne contactati.

...

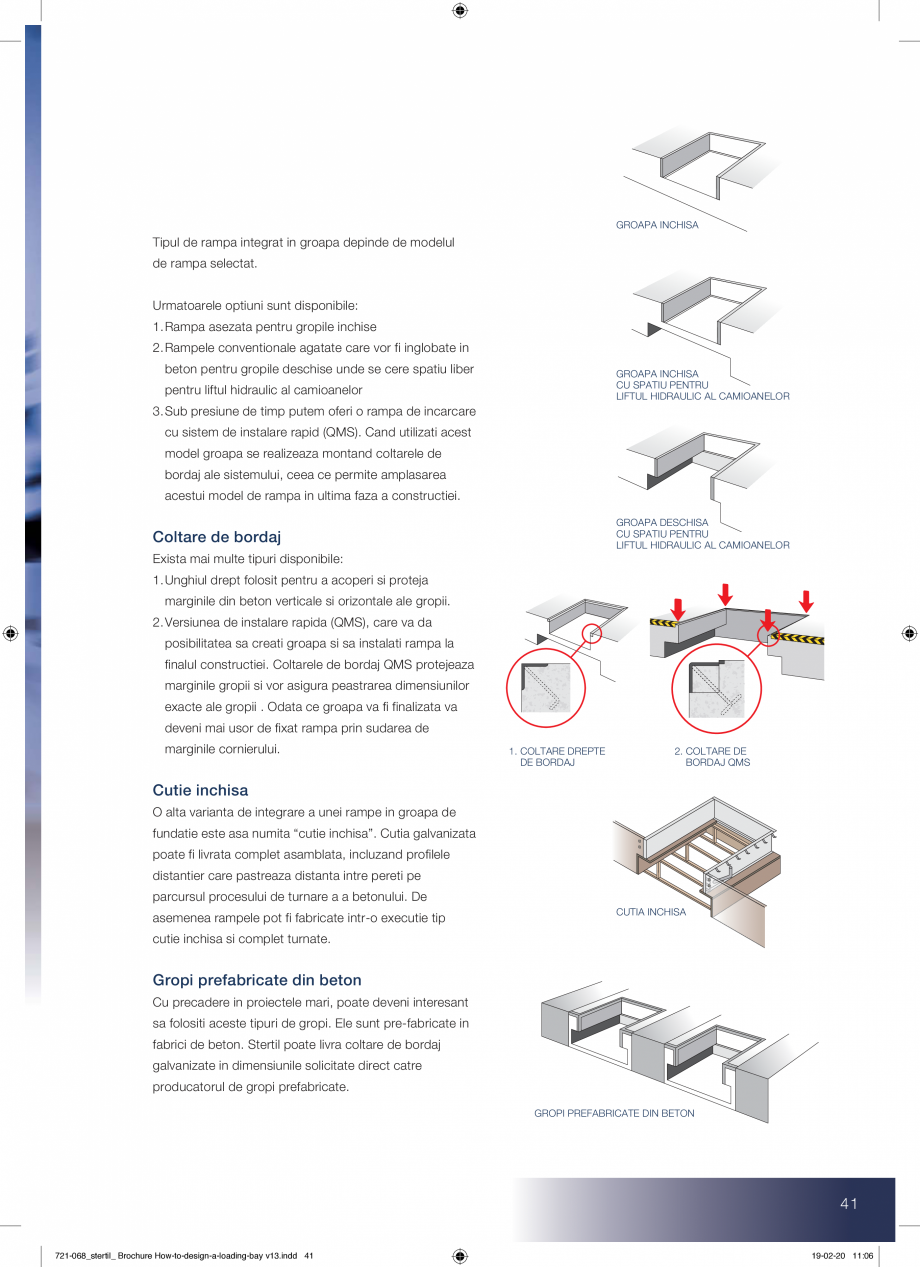

Pagina 41 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana privind...

privind siguranta. Pe langa acestea, multe cazuri rampele de egalizare trebuie sa aiba exista un numar in crestere de companii care au o configuratie speciala – cum ar fi zincarea integrala implementat propriile proceduri interne pe parte de la cald. siguranta, intretinere, securitate la incendiu si altele asemenea. Este important ca functionalitatea In final, dar nu in ultimul rand, exista o constientizare echipamentelor sa se armonizeze cu reglemetarile din ce in ce mai mare in ceea ce priveste siguranta, care se aplica utilizatorilor sau sectoarelor in cauza. in mare parte datorata noilor reglementari privind Securitatea Muncii, care subliniaza imbunatatirea 39 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 39 19-02-20 11:06 10 ECHIPAMENTE AUXILIARE PENTRU SISTEMELE DE ANDOCARE A. Proiectarea gropii de fundatie Exista multe moduri in care se poate proiecta o groapa de fundatie pentru rampa. Toate depind de dorintele specifice ale constructorului,

Pagina 41-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana privind siguranta. Pe...

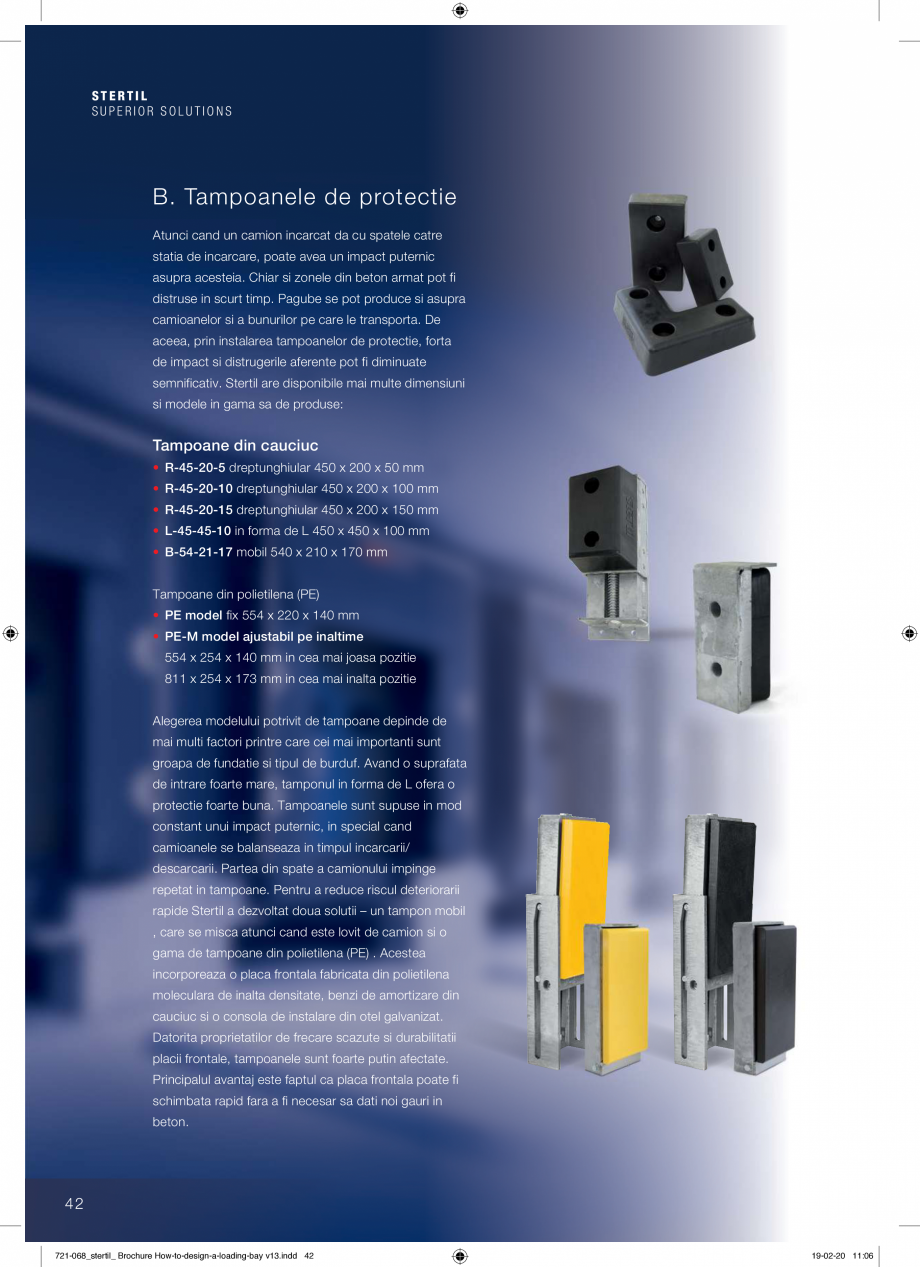

Pagina 42 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana clientului ...

clientului si de tipul de camioane sosite la andocare. Constructia gropii de fundatie Pentru a putea integra o rampa in zona de andocare trebuie facuta o degajare constructiva - asa numita groapa de fundatie Generic exista doua tipuri de gropi de fundatie: 1. O groapa inchisa in care rampa se poate aseza direct pe podeaua de beton a gropii 2. O groapa deschisa in care este integrat spatiul liber pentru camioanele cu lift hidraulic la spate 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 40 19-02-20 11:06 E GROAPA INCHISA Tipul de rampa integrat in groapa depinde de modelul de rampa selectat. Urmatoarele optiuni sunt disponibile: 1. Rampa asezata pentru gropile inchise 2. Rampele conventionale agatate care vor fi inglobate in beton pentru gropile deschise unde se cere spatiu liber GROAPA INCHISA CU SPATIU PENTRU LIFTUL HIDRAULIC AL CAMIOANELOR pentru liftul hidraulic al camioanelor 3. Sub presiune de timp putem oferi o rampa de incarcare cu sistem de instalare rap

Pagina 42-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana clientului si de tipul ...

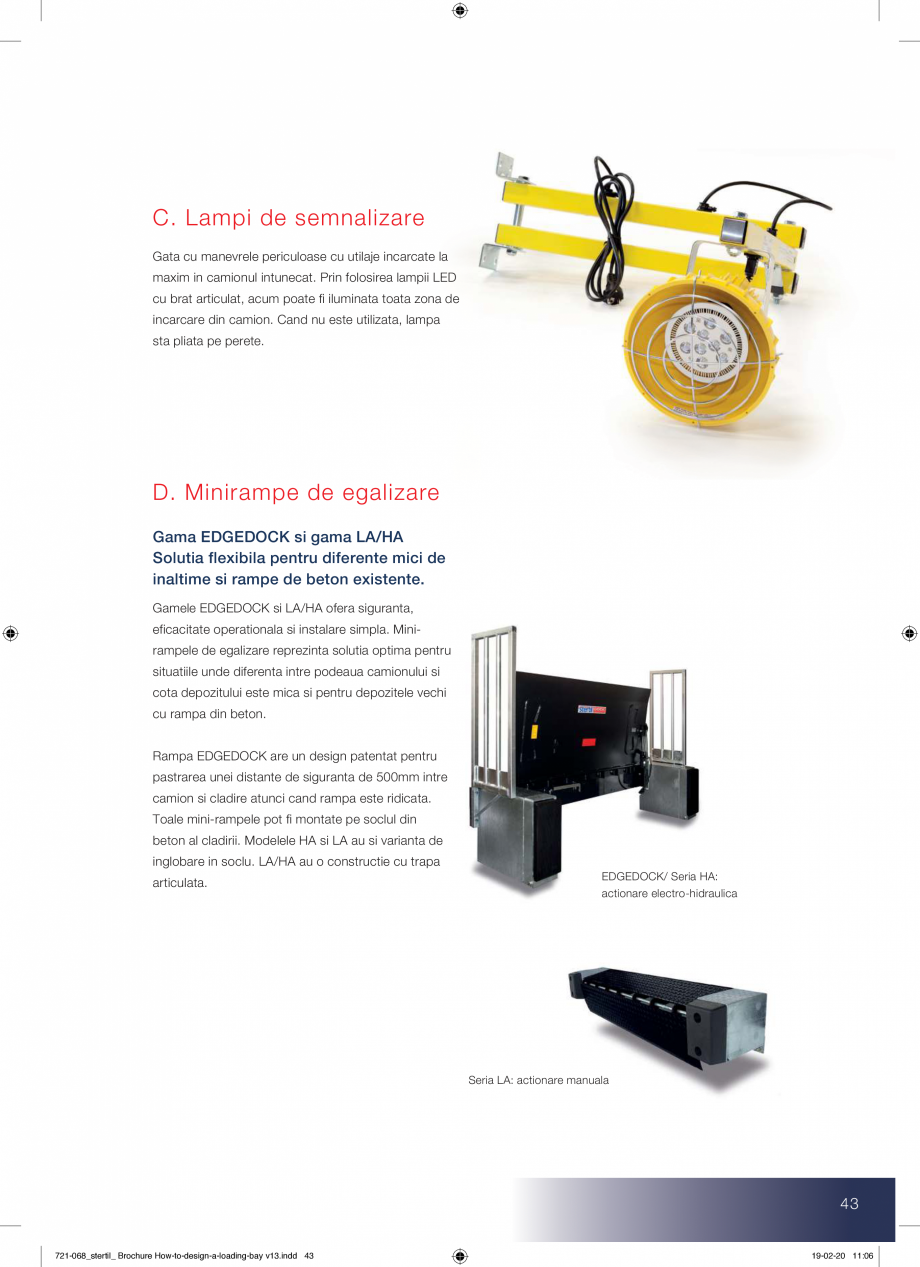

Pagina 43 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana id (QMS)....

id (QMS). Cand utilizati acest model groapa se realizeaza montand coltarele de bordaj ale sistemului, ceea ce permite amplasarea acestui model de rampa in ultima faza a constructiei. GROAPA DESCHISA CU SPATIU PENTRU LIFTUL HIDRAULIC AL CAMIOANELOR Coltare de bordaj Exista mai multe tipuri disponibile: 1. Unghiul drept folosit pentru a acoperi si proteja marginile din beton verticale si orizontale ale gropii. 2. Versiunea de instalare rapida (QMS), care va da posibilitatea sa creati groapa si sa instalati rampa la finalul constructiei. Coltarele de bordaj QMS protejeaza marginile gropii si vor asigura peastrarea dimensiunilor exacte ale gropii . Odata ce groapa va fi finalizata va deveni mai usor de fixat rampa prin sudarea de marginile cornierului. 1. COLTARE DREPTE DE BORDAJ 2. COLTARE DE BORDAJ QMS Cutie inchisa O alta varianta de integrare a unei rampe in groapa de fundatie este asa numita “cutie inchisa”. Cutia galvanizata poate fi livrata complet asamblata, incluzand prof

Pagina 43-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana id (QMS). Cand...

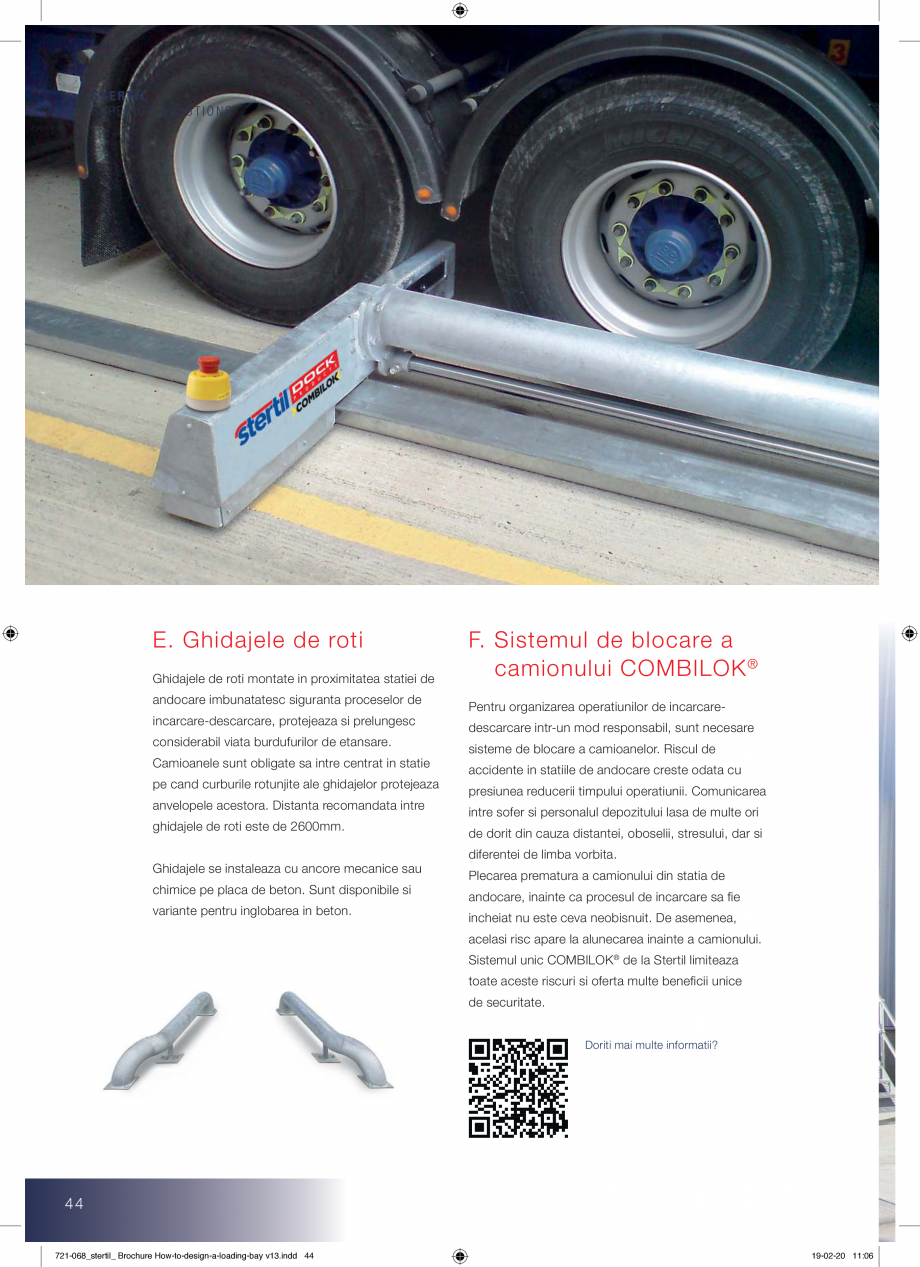

Pagina 44 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ilele...

ilele distantier care pastreaza distanta intre pereti pe parcursul procesului de turnare a a betonului. De asemenea rampele pot fi fabricate intr-o executie tip CUTIA INCHISA cutie inchisa si complet turnate. Gropi prefabricate din beton Cu precadere in proiectele mari, poate deveni interesant sa folositi aceste tipuri de gropi. Ele sunt pre-fabricate in fabrici de beton. Stertil poate livra coltare de bordaj galvanizate in dimensiunile solicitate direct catre producatorul de gropi prefabricate. GROPI PREFABRICATE DIN BETON 41 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 41 19-02-20 11:06 STERTIL SUPERIOR SOLUTIONS B. Tampoanele de protectie Atunci cand un camion incarcat da cu spatele catre statia de incarcare, poate avea un impact puternic asupra acesteia. Chiar si zonele din beton armat pot fi distruse in scurt timp. Pagube se pot produce si asupra camioanelor si a bunurilor pe care le transporta. De aceea, prin instalarea tampoanelor de protectie, forta d

Pagina 44-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana ilele
distantier care...

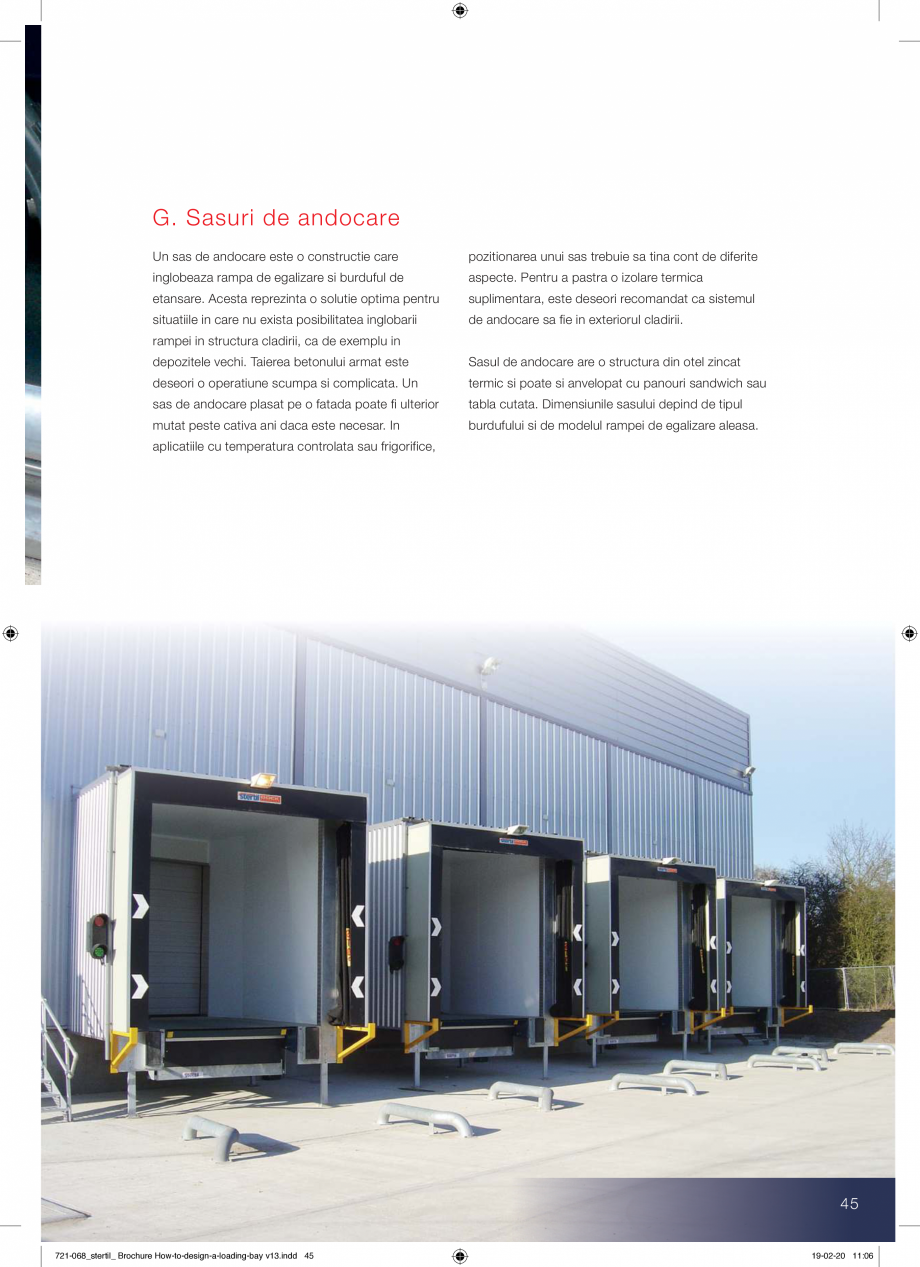

Pagina 45 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana e impact si...

e impact si distrugerile aferente pot fi diminuate semnificativ. Stertil are disponibile mai multe dimensiuni si modele in gama sa de produse: Tampoane din cauciuc • R-45-20-5 dreptunghiular 450 x 200 x 50 mm • R-45-20-10 dreptunghiular 450 x 200 x 100 mm • R-45-20-15 dreptunghiular 450 x 200 x 150 mm • L-45-45-10 in forma de L 450 x 450 x 100 mm • B-54-21-17 mobil 540 x 210 x 170 mm Tampoane din polietilena (PE) • PE model fix 554 x 220 x 140 mm • PE-M model ajustabil pe inaltime 554 x 254 x 140 mm in cea mai joasa pozitie 811 x 254 x 173 mm in cea mai inalta pozitie Alegerea modelului potrivit de tampoane depinde de mai multi factori printre care cei mai importanti sunt groapa de fundatie si tipul de burduf. Avand o suprafata de intrare foarte mare, tamponul in forma de L ofera o protectie foarte buna. Tampoanele sunt supuse in mod constant unui impact puternic, in special cand camioanele se balanseaza in timpul incarcarii/ descarcarii. Partea din spate a camionului im

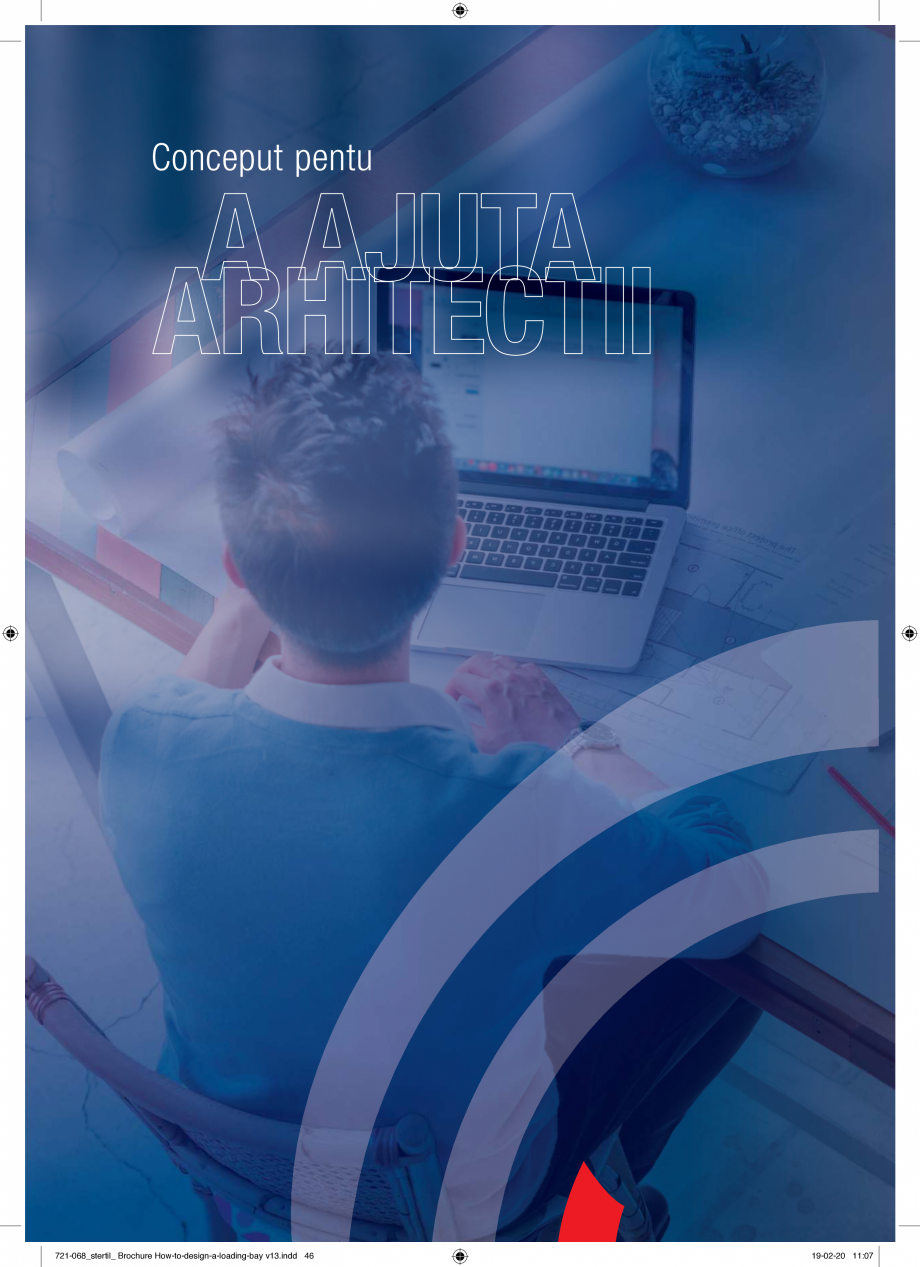

Pagina 46 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana pinge...

pinge repetat in tampoane. Pentru a reduce riscul deteriorarii rapide Stertil a dezvoltat doua solutii – un tampon mobil , care se misca atunci cand este lovit de camion si o gama de tampoane din polietilena (PE) . Acestea incorporeaza o placa frontala fabricata din polietilena moleculara de inalta densitate, benzi de amortizare din cauciuc si o consola de instalare din otel galvanizat. Datorita proprietatilor de frecare scazute si durabilitatii placii frontale, tampoanele sunt foarte putin afectate. Principalul avantaj este faptul ca placa frontala poate fi schimbata rapid fara a fi necesar sa dati noi gauri in beton. 42 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 42 19-02-20 11:06 C. Lampi de semnalizare Gata cu manevrele periculoase cu utilaje incarcate la maxim in camionul intunecat. Prin folosirea lampii LED cu brat articulat, acum poate fi iluminata toata zona de incarcare din camion. Cand nu este utilizata, lampa sta pliata pe perete. D. Minirampe de e

Pagina 46-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana pinge
repetat in...

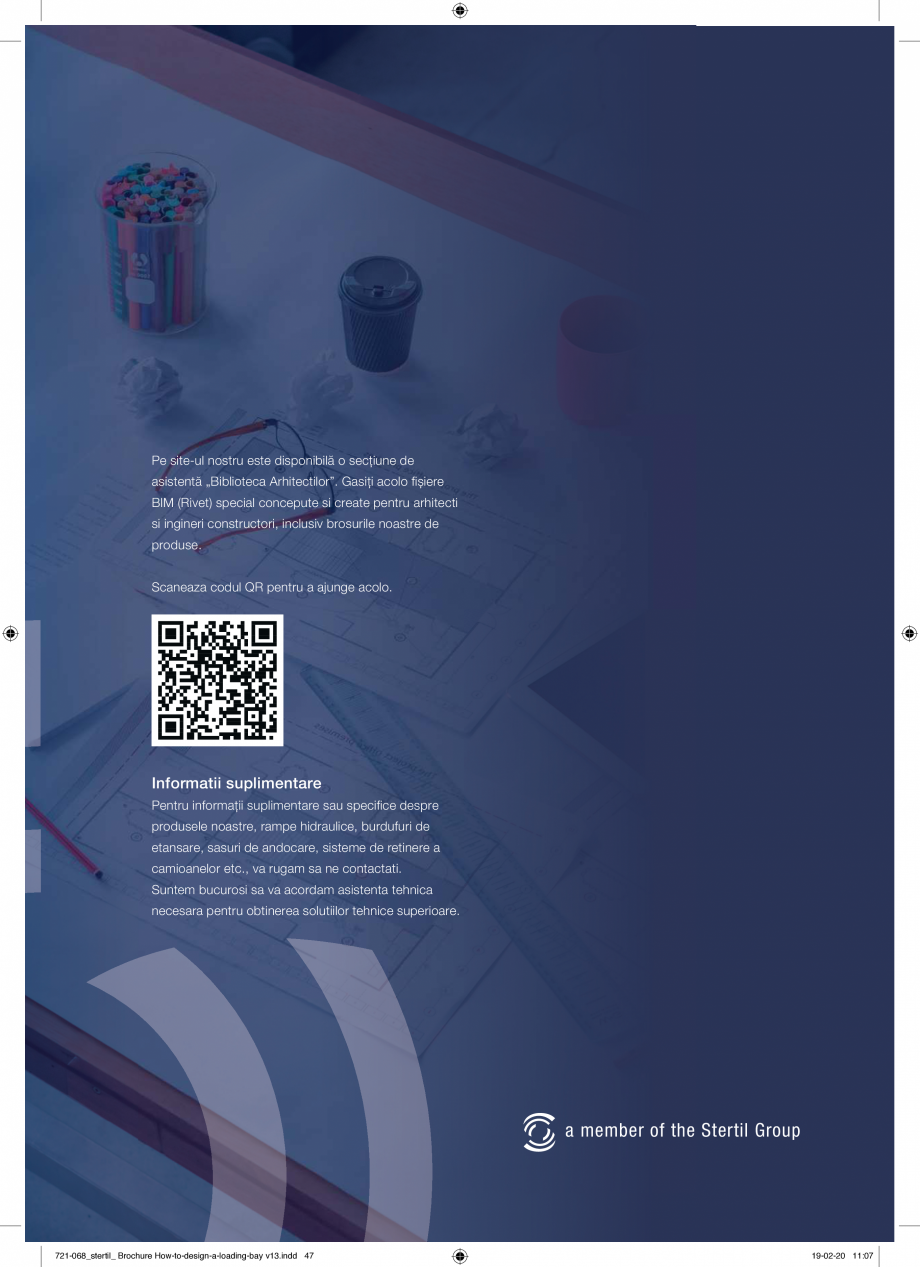

Pagina 47 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana galizare...

galizare Gama EDGEDOCK si gama LA/HA Solutia flexibila pentru diferente mici de inaltime si rampe de beton existente. Gamele EDGEDOCK si LA/HA ofera siguranta, eficacitate operationala si instalare simpla. Minirampele de egalizare reprezinta solutia optima pentru situatiile unde diferenta intre podeaua camionului si cota depozitului este mica si pentru depozitele vechi cu rampa din beton. Rampa EDGEDOCK are un design patentat pentru pastrarea unei distante de siguranta de 500mm intre camion si cladire atunci cand rampa este ridicata. Toale mini-rampele pot fi montate pe soclul din beton al cladirii. Modelele HA si LA au si varianta de inglobare in soclu. LA/HA au o constructie cu trapa articulata. EDGEDOCK/ Seria HA: actionare electro-hidraulica Seria LA: actionare manuala 43 721-068_stertil_ Brochure How-to-design-a-loading-bay v13.indd 43 19-02-20 11:06 STERTIL SUPERIOR SOLUTIONS E. Ghidajele de roti Ghidajele de roti montate in proximitatea statiei de andocare imbunatatesc s

Pagina 47-Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana galizare
Gama EDGEDOCK ...

Pagina 48 - Ghid de proiectare - echipamente de ancorare STERTIL Catalog, brosura Romana iguranta...

iguranta proceselor de incarcare-descarcare, protejeaza si prelungesc considerabil viata burdufurilor de etansare. Camioanele sunt obligate sa intre centrat in statie pe cand curburile rotunjite ale ghidajelor protejeaza anvelopele acestora. Distanta recomandata intre ghidajele de roti este de 2600mm. F. Sistemul de blocare a camionului COMBILOK ® Pentru organizarea operatiunilor de incarcaredescarcare intr-un mod responsabil, sunt necesare sisteme de blocare a camioanelor. Riscul de accidente in statiile de andocare creste odata cu presiunea reducerii timpului operatiunii. Comunicarea intre sofer si personalul depozitului lasa de multe ori de dorit din cauza distantei, oboselii, stresului, dar si diferentei de limba vorbita. Ghidajele se instaleaza cu ancore mecanice sau chimice pe placa de beton. Sunt disponibile si variante pentru inglobarea in beton. Plecarea prematura a camionului din statia de andocare, inainte ca procesul de incarcare sa fie incheiat nu este ceva neobisnuit.
