Documentatie atasata la

Ţiglă metalică cu aspect de ardezie sau șindrilă NOVATIK | METAL

Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL

Limba: Romana

Produse încluse în această documentație: CLASSIC, SLATE, KOLAJ, WOOD

3 afisari

Tip documentatie: Instructiuni montaj, utilizare

Pagina 1 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC...

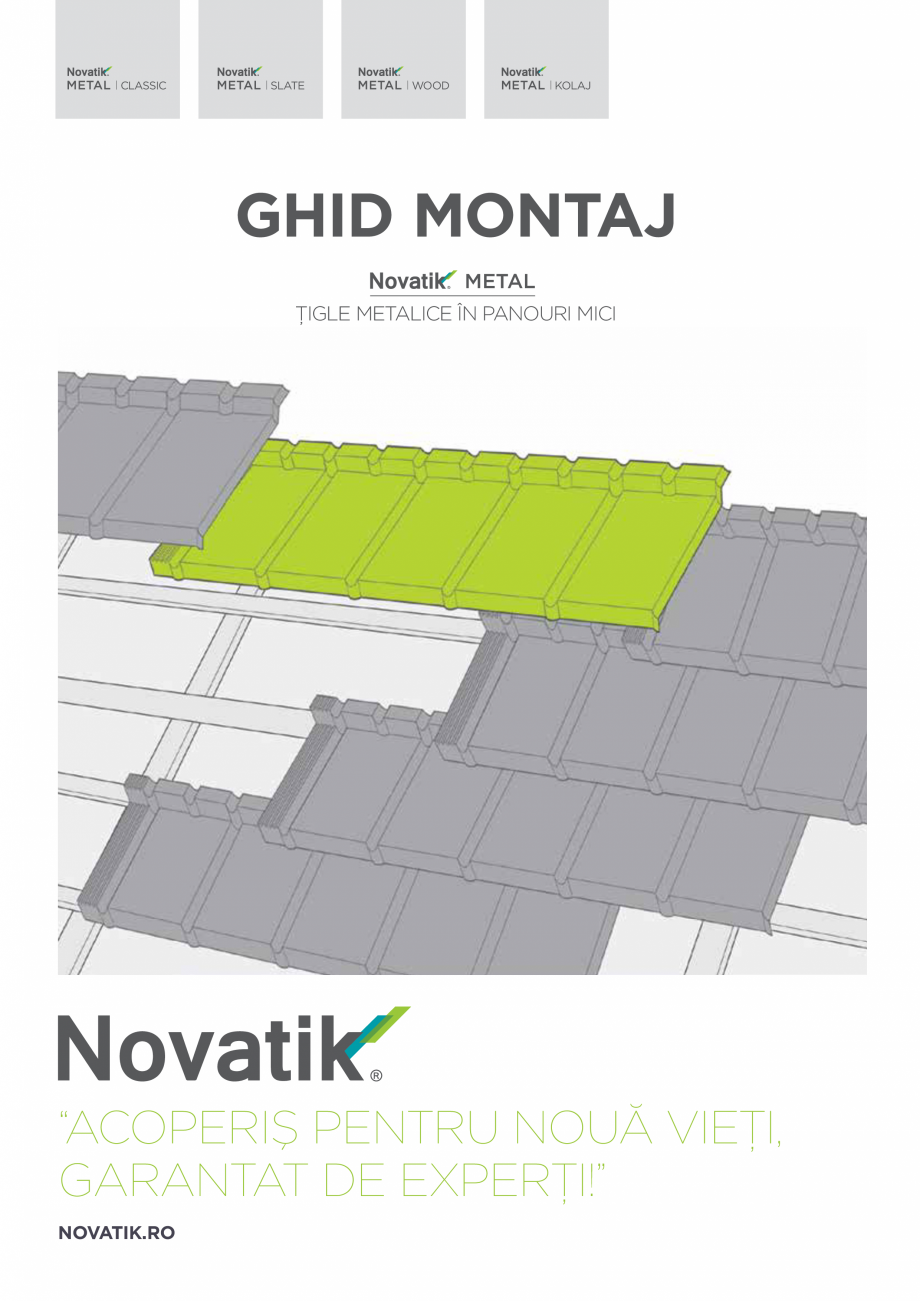

METAL CLASSIC METAL SLATE METAL WOOD METAL KOLAJ GHID MONTAJ METAL ŢIGLE METALICE ÎN PANOURI MICI “ACOPERIŞ PENTRU NOUĂ VIEŢI, GARANTAT DE EXPERŢI!” NOVATIK.RO INFORMAŢII IMPORTANTE >DEPOZITARE Dacă depozitarea se face afară, deasupra modulelor trebuie aşezată o folie impermeabilă pentru a le menţine uscate şi a preveni deteriorarea substratului. Nu se vor depozita mai mult de 2 paleţi suprapuşi la transport. CLASSIC >PANTĂ MINIMĂ DE INSTALARE SLATE/WOOD/KOLAJ Modulele Novatik METAL CLASSIC se pot monta pe acoperișuri cu înclinația între 12 și 90 de grade, modulele Novatik METAL SLATE, Novatik METAL KOLAJ și Novatik METAL WOOD se pot monta pe acoperișuri cu înclinația între 16 și 90 de grade. >ELEMENTE ATIPICE La montajul elementelor atipice sau al jgheaburilor se recomandă ca deasupra nivelului acoperişului să nu se utilizeze materiale ce pot provoca deteriorarea prin coroziune (de ex. cupru, oţel inoxidabil etc). > TRAFICUL PE ACOPERI

Pagina 1-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 2 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC...

Ș Persoanele care păşesc pe suprafaţa învelitorii trebuie să poarte pantofi cu talpă de cauciuc moale. Atunci când mergeţi pe acoperiş, călcaţi în curbura ondulei şi în partea din faţă a modulelor, acolo unde sunt susţinute de şipca de caroiaj. Astfel veţi evita deformarea modulelor. Traficul pe acoperiş trebuie menţinut la minim pentru a evita deteriorarea ţiglelor. Modulele trebuie montate progresiv dinspre partea de sus a acoperişului (coamă) către partea de jos (streaşină), astfel încât secţiunile finalizate să nu fie traversate mai mult decât este necesar pentru a finaliza montajul. 2 - GHID MONTAJ NOVATIK METAL 12°-90° 16°-90° >UNELTE NECORESPUNZĂTOARE La montajul ţiglelor metalice Novatik trebuie folosite numai unelte recomandate de Novatik. Uneltele care generează căldură la tăiere, precum polizoarele unghiulare, NU vor fi utilizate deoarece au ca efect exfolierea straturilor materialului, care în timp va coroda. >RESPONSABILITA

Pagina 2-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 3 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC...

TE Este responsabilitatea arhitecţilor, constructorilor şi montatorilor de acoperişuri să se asigure că toate elementele acoperişului (de ex. folia anticondens, contraşipca pentru ventilare, izolaţia termică şi bariera de vapori) sunt montate corespunzător. 1 PALET: >AMBALARE Modulele sunt stocate pe paleţi de lemn şi ambalate în folie de plastic personalizată, iar accesoriile sunt împachetate în folie stretch. Un palet conține 400 de module Novatik METAL, ceea ce corespunde unei suprafețe de aproximativ 186 mp de acoperiș în cazul Novatik METAL CLASSIC și aproximativ 184 mp în cazul Novatik METAL SLATE și Novatik METAL WOOD. Dimensiunile bazei unui palet de module sunt 1400 x 1080 mm, iar înălţimea este de 400 mm. Greutatea unui palet complet de module este de maximum 985 Kg. 400 MODULE NOVATIK METAL GREUTATE 985 KG LUNGIME 1400MM LĂŢIME 1080 MM ÎNĂLŢIME 400MM 1 PALET ACOPERIRE: CLASSIC 186 MP SLATE/WOOD > MANIPULARE Modulele trebuie manipulate cu

Pagina 3-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 4 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC...

grijă pentru a se evita deteriorarea acoperirii de suprafaţă. Dacă apar deteriorări minore, acestea pot fi remediate folosind spray-ul de retuş. 184 MP > UNELTE RECOMANDATE GHILOTINĂ ABKANT CIRCULAR PENTRU METAL DISC CIRCULAR METAL CLEȘTE DE FĂLŢUIT FOARFECĂ DE TABLĂ DISPOZITIV CU FIR PENTRU TRASARE ȘABLON PENTRU FIXARE ȘIPCĂ ORIZONTALĂ RULETĂ PISTOL DE CUIE CU GAZ ÎNCĂLŢĂMINTE PIELE CU TALPĂ MOALE FIXAREA CU AJUTORUL BORMAȘINII ELECTRICE CIOCAN ECHER GHID MONTAJ NOVATIK METAL - 3 METAL CLASSIC >STRATURI >PROFIL DISTINCT Designul țiglei Novatik METAL CLASSIC a fost creat astfel încât să asigure aspectul unei țigle tradiționale, având totuși o formă originală. Dimensiunile au fost alese special pentru a crea o serie de avantaje: - manipulare și depozitare facilă; - spațiu redus de depozitare; - mijloace de transport de gabarit redus (acces facil în mediu urban); - diminuarea pierderilor tehnologice, în special la acoperișurile

Pagina 4-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 5 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC...

cu o arhitectură complexă. finisaj MAT/HIGH COAT/FROST 1. MAT: Polyester Mat 35 µm; HIGH COAT: Polyurethan - Polyamid 50 µm; FROST: Polyurethan 60 µm; (fața superioară a tablei); 2. Grund; 3. Strat protecție anticorozivă: ZnMg / Zn; 4. Oțel; 5. Strat protecție anticorozivă: ZnMg / Zn; 6. MAT: Polyester 10 µm / 7 µm; HIGH COAT: Epoxid 10 µm; FROST: Epoxid 12 µm; (fața inferioară a tablei). >GREUTATE REDUSĂ Designul optim al țiglelor și greutatea redusă a acestora garantează buna funcționare a acoperișului și funcția de siguranță a acestuia. Dacă se ține cont de acest lucru încă din stadiul de proiect, se pot realiza economii substanțiale la șarpantă și la structura de rezistență a casei. >SISTEM DE FIXARE SOLID Fixarea modulelor de țiglă se realizează prin cuie sau șuruburi în planul acoperișului. Detaliile de montaj sunt foarte sigure și nu necesită accesorii numeroase. Sistemul de fixare în planul acoperișului și suprapunerile

Pagina 5-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 6 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC...

perfecte ale modulelor fac din acoperișul Novatik unul dintre cele mai sigure sisteme de învelitori de pe piață. *Mai multe INFORMAȚII TEHNICE - pg. 30 - 34 >MONTAJ FACIL Modelul este simetric și permite suprapunerea modulelor în ambele sensuri (de la stânga la dreapta sau de la dreapta spre stânga), facilitând montajul și reducând timpul de instalare. METAL CLASSIC MAT 0.5 mm 30 20 0.6 mm 4 - GHID MONTAJ NOVATIK METAL METAL CLASSIC HIGH COAT METAL CLASSIC FROST 0.5 mm 0.5 mm METAL SLATE >STRATURI >PROFIL DISTINCT Profilul Novatik METAL SLATE a fost creat pentru a îmbina aspectul deosebit al ardeziei naturale cu avantajele unui material de construcție robust, modern și ușor. Cu Novatik METAL SLATE ai un acoperiș cu un design simplu, cu o estetică funcțională, minimalistă și fără elemente inutile care încarcă arhitectura clădirii. Elementele liniare puternice și liniile orizontale îndrăznețe fac din Novatik METAL SLATE alegerea ideală pent

Pagina 6-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 7 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC...

ru toate tipurile de construcții noi și renovări. Suprafețele netede și profilul cu înălțime optimă sunt deosebit de potrivite pentru învelitori cu geometrie complexă și înclinații de minim 16 grade. TEHNOLOGIE MODERNĂ finisaj MAT/HIGH COAT/FROST 1. MAT: Polyester Mat 35 µm; HIGH COAT: Polyurethan - Polyamid 50 µm; FROST: Polyurethan 60 µm; (fața superioară a tablei); 2. Grund; 3. Strat protecție anticorozivă: ZnMg / Zn; 4. Oțel; 5. Strat protecție anticorozivă: ZnMg / Zn; 6. MAT: Polyester 10 µm / 7 µm; HIGH COAT: Epoxid 10 µm; FROST: Epoxid 12 µm; (fața inferioară a tablei). Tehnologia modernă de fabricație oferă modulelor Novatik METAL SLATE un finisaj deosebit, cu dimensiuni exacte, îmbinarea modulelor realizându-se perfect în timpul montajului, reducând astfel riscul infiltrațiilor și făcându-l unul dintre cele mai sigure sisteme de învelitori de pe piață. Fixarea modulelor se face prin cuie sau șuruburi, în planul acoperișului,

Pagina 7-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 8 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC...

cu o densitate de minim 8 bucăți/mp. >AVANTAJE - Diminuarea pierderilor tehnologice, în special la acoperișurile cu o arhitectură complexă; - Finisaj impecabil; - Aspect natural de ardezie; - Sistem durabil, ușor, cu instalare rapidă și sigură; - Rezistență la impact, la viteze mari ale vântului, la incendiu, la daunele provocate de furtuni și la încărcările de zăpadă; - Elementele de prindere fixate în planul învelitorii, oferă un plus de siguranță și protecție împotriva intemperiilor; - Întreținere redusă; - Reciclabil 100%. *Mai multe INFORMAȚII TEHNICE - pg. 30 - 34 METAL SLATE MAT METAL SLATE HIGH COAT METAL SLATE FROST 0.5 mm 0.5 mm 0.5 mm 30 20 0.6 mm GHID MONTAJ NOVATIK METAL - 5 METAL WOOD >STRATURI >PERFORMANŢĂ ÎNDELUNGATĂ Frumusețea naturală a acoperișului din șindrilă este recreată cu noul profil Novatik METAL WOOD, păstrând toate avantajele unui acoperiș metalic (rezistență sporită la coroziune, acoperiș soli

Pagina 8-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 9 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC...

d, durabil și greutate redusă). Spre deosebire de șindrilele tradiționale din lemn, care trebuie întreținute sau înlocuite, șindrilele metalice Novatik METAL WOOD nu vor avea nevoie de intervenții ulterioare. >TEHNOLOGIE MODERNĂ Fiecare modul Novatik METAL WOOD este realizat printr-o tehnologie modernă de presare a oțelului, obținând o șindrilă metalică cu nervuri pronunțate, ce imprimă aspectul de neconfundat al șindrilei de lemn. Fixarea modulelor se face prin cuie sau șuruburi, în planul acoperișului, cu o densitate de minim 8 bucăți/mp. finisaj MAT/HIGH COAT/FROST 1. MAT: Polyester Mat 35 µm; HIGH COAT: Polyurethan - Polyamid 50 µm; FROST: Polyurethan 60 µm; (fața superioară a tablei); 2. Grund; 3. Strat protecție anticorozivă: ZnMg / Zn; 4. Oțel; 5. Strat protecție anticorozivă: ZnMg / Zn; 6. MAT: Polyester 10 µm / 7 µm; HIGH COAT: Epoxid 10 µm; FROST: Epoxid 12 µm; (fața inferioară a tablei). >AVANTAJE - Aspect natural de șindrilă

Pagina 9-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 10 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

; - Finisaj impecabil; - Montaj rapid și sigur; - Sistem durabil și ușor; - Întreținere redusă; - Reciclabil 100%; - Modelul este simetric și permite suprapunerea modulelor în ambele sensuri (de la stânga la dreapta sau de la dreapta la stânga); - Rezistență la impact, la viteze mari ale vântului, la incendiu, la daunele provocate de furtuni și la încărcările de zăpadă; *Mai multe INFORMAȚII TEHNICE - pg. 30 - 34 METAL WOOD MAT METAL WOOD HIGH COAT METAL WOOD FROST 0.5 mm 0.5 mm 0.5 mm 30 20 0.6 mm 6 - GHID MONTAJ NOVATIK METAL METAL KOLAJ >PROFIL VERSATIL Acoperișul Novatik METAL KOLAJ vine ca o nouă opțiune pentru arhitecți și designeri, conturând în mod evident noile trenduri din domeniul acoperișurilor și aducând un plus, mai ales construcțiilor noi, care vizează proiecte moderne realizate în stil minimalist. Novatik METAL KOLAJ, un profil cu linii orizontale accentuate, oferă un look modern acoperișului, dar în același timp și un a

Pagina 10-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 11 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

spect clasic ce amintește de acoperișurile mansardelor franțuzești sau de stereotomia zidurilor de cărămidă. Este un profil care se potrivește mai ales acoperișurilor cu pante abrupte, inclusiv pentru placările verticale. >TEHNOLOGIE INOVATOARE Profilul KOLAJ se definește ca produsul care beneficiază de cele mai recente inovații Novatik, care sub aspectul unui colaj de calități și caracteristici speciale, reprezintă un produs cu design premium, ce stabilește un nou standard de calitate pe piața învelitorilor din Europa. >STRATURI finisaj MAT/HIGH COAT/FROST 1. MAT: Polyester Mat 35 µm; HIGH COAT: Polyurethan - Polyamid 50 µm; FROST: Polyurethan 60 µm; (fața superioară a tablei); 2. Grund; 3. Strat protecție anticorozivă: ZnMg / Zn; 4. Oțel; 5. Strat protecție anticorozivă: ZnMg / Zn; 6. MAT: Polyester 10 µm / 7 µm; HIGH COAT: Epoxid 10 µm; FROST: Epoxid 12 µm; (fața inferioară a tablei). >SISTEM DE FIXARE SOLID Este un profil robust, care utiliz

Pagina 11-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 12 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

ează aceeași prindere în plan orizontal, specifică tuturor profilelor Novatik, cu o instalare fermă prin intermediul a 12 șuruburi de fixare per metru pătrat de învelitoare, ceea ce îi conferă o rezistență sporită împotriva vântului puternic și a fenomenelor meteo extreme. Dimensiunea redusă a modulului Novatik METAL KOLAJ generează pierderi tehnologice reduse și aduce avantaje semnificative în ceea ce privește depozitarea, manipularea și transportul. >AVANTAJE *Mai multe INFORMAȚII TEHNICE - pg. 30 - 34 Forma deosebită a profilului Novatik METAL KOLAJ înnobilează aspectul oricărui cămin, transformând un acoperiș simplu, într-unul care va excela atât ca design, dar mai ales ca funcționalitate și siguranță. Cele două modalități de instalare ale profilului Novatik METAL KOLAJ oferă multiple posibilități de expunere printrun montaj simplu și versatil: intercalat sau aliniat. Designul bine proporționat și aspectul stratificat, minimalist sunt

Pagina 12-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 13 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

atuuri care atrag atât arhitecții și dezvoltatorii, preocupați de soluții inovatoare, cât și clienții aflați în căutarea unui acoperiș diferit, care să reflecte perfect stilul lor de viață. METAL KOLAJ MAT METAL KOLAJ HIGH COAT METAL KOLAJ FROST 0.5 mm 0.5 mm 0.5 mm 30 20 0.6 mm GHID MONTAJ NOVATIK METAL - 7 INFORMAŢII TEHNICE CLASSIC MAT CLASSIC HIGH COAT CLASSIC FROST SLATE MAT LUNGIME TOTALĂ 1 340 mm 1 340 mm 1 340 mm 1 280 mm LUNGIME UTILĂ MODUL 1 260 mm 1 260 mm 1 260 mm 1 225 mm LĂŢIME UTILĂ MODUL 370 mm 370 mm 370 mm 370 mm NUMĂR MODULE /MP 2,15 module 2,15 module 2,15 module 2,17 module Min 12° Min 12° Min 12° Min 16° 0,50 / 0,60 mm 0,51 mm 0,50 mm 0,50 / 0,60 mm 4,74 kg/mp 4,96 kg/mp 4,96 kg/mp 4,61 kg/mp MAT LUCIOS CRISTALIZAT MAT Polyester Mat 35 de microni, pe faţa superioară a ţiglei Polyurethan/Polyamid 50 de microni, pe faţa superioară a ţiglei Polyurethan 60 de microni, pe faţa super

Pagina 13-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 14 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

ioară a ţiglei Polyester Mat 35 de microni, pe faţa superioară a ţiglei Lack polyester de 10 microni/7 microni, pe faţa inferioară a ţiglei Lack Epoxid de 10 microni, pe faţa inferioară a ţiglei Lack Epoxid de 12 microni, pe faţa inferioară a ţiglei Lack polyester de 10 microni/7 microni, pe faţa inferioară a ţiglei Oţel cu strat de protecţie de ZnMg 120g/mp /Zn 275 g/mp Oţel cu strat de protecţie de Zn 275 g/mp /ZnMg 120 g/mp Oţel cu strat de protecţie de Zn 275 g/mp Oţel cu strat de protecţie de ZnMg 120g/mp /Zn 275 g/mp GARANŢIE ESTETICĂ 20 ani (oţel 0.50 mm) 20 ani (oţel 0.60 mm) 20 ani 20 ani 20 ani (oţel 0.50 mm) 20 ani (oţel 0.60 mm) GARANŢIE TEHNICĂ 30 ani (oţel 0.50 mm) 40 ani (oţel 0.60 mm) 40 ani 40 ani 30 ani (oţel 0.50 mm) 40 ani (oţel 0.60 mm) PANTĂ ACOPERIȘ GROSIME (OŢEL + STRATURILE DE ACOPERIRE ORGANICĂ) GREUTATE / MP ASPECT ACOPERIRE PROTECŢIE MATERIE PRIMĂ 8 - GHID MONTAJ NOVATIK METAL SLATE HIGH

Pagina 14-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 15 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

COAT SLATE FROST WOOD MAT WOOD HIGH COAT WOOD FROST 1 280 mm 1 280 mm 1 375 mm 1 375 mm 1 375 mm 1 225 mm 1 225 mm 1 295 mm 1 295 mm 1 295 mm 370 mm 370 mm 370 mm 370 mm 370 mm 2,17 module 2,17 module 2,09 module 2,09 module 2,09 module Min 16° Min 16° Min 16° Min 16° Min 16° 0,51 mm 0,50 mm 0,50 / 0,60 mm 0,51 mm 0,50 mm 4,61 kg/mp 4,61 kg/mp 4,76 kg/mp 4,76 kg/mp 4,76 kg/mp LUCIOS CRISTALIZAT MAT LUCIOS CRISTALIZAT Polyurethan/Polyamid 50 de microni, pe faţa superioară a ţiglei Polyurethan 60 de microni, pe faţa superioară a ţiglei Polyester Mat 35 de microni, pe faţa superioară a ţiglei Polyurethan/Polyamid 50 de microni, pe faţa superioară a ţiglei Polyurethan 60 de microni, pe faţa superioară a ţiglei Lack Epoxid de 10 microni, pe faţa inferioară a ţiglei Lack Epoxid de 12 microni, pe faţa inferioară a ţiglei Lack polyester de 10 microni/7 microni, pe faţa inferioară a ţiglei Lack Epoxid de 10 micron

Pagina 15-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 16 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

i, pe faţa inferioară a ţiglei Lack Epoxid de 12 microni, pe faţa inferioară a ţiglei Oţel cu strat de protecţie de Zn 275 g/mp /ZnMg 120 g/mp Oţel cu strat de protecţie de Zn 275 g/mp Oţel cu strat de protecţie de ZnMg 120g/mp /Zn 275 g/mp Oţel cu strat de protecţie de Zn 275 g/mp /ZnMg 120 g/mp Oţel cu strat de protecţie de Zn 275 g/mp 20 ani 20 ani 20 ani (oţel 0.50 mm) 20 ani (oţel 0.60 mm) 20 ani 20 ani 40 ani 40 ani 30 ani (oţel 0.50 mm) 40 ani (oţel 0.60 mm) 40 ani 40 ani GHID MONTAJ NOVATIK METAL - 9 INFORMAŢII TEHNICE KOLAJ MAT KOLAJ HIGH COAT KOLAJ FROST LUNGIME TOTALĂ 1 305 MM 1 305 MM 1 305 MM LUNGIME UTILĂ MODUL 1 250 MM 1 250 MM 1 250 MM LĂŢIME UTILĂ MODUL 233 MM 233 MM 233 MM NUMĂR MODULE /MP 3,43 MODULE 3,43 MODULE 3,43 MODULE MIN. 16° MIN. 16° MIN. 16° 0,50 / 0,60 mm 0,51 MM 0,50 mm 5,43 KG/MP 6,09 KG/MP 5,29 KG/MP MAT LUCIOS CRISTALIZAT Polyester Mat 35 de microni, pe faţa superioară a

Pagina 16-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 17 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

ţiglei Polyurethan/Polyamid 50 de microni, pe faţa superioară a ţiglei Polyurethan 60 de microni, pe faţa superioară a ţiglei Lack polyester de 10 microni/7 microni, pe faţa inferioară a ţiglei Lack Epoxid de 10 microni, pe faţa inferioară a ţiglei Lack Epoxid de 12 microni, pe faţa inferioară a ţiglei Oţel cu strat de protecţie de ZnMg 120g/mp /Zn 275 g/mp Oţel cu strat de protecţie de Zn 275 g/mp /ZnMg 120 g/mp Oţel cu strat de protecţie de Zn 275 g/mp GARANŢIE ESTETICĂ 20 ani (oţel 0.50 mm) 20 ani (oţel 0.60 mm) 20 ANI 20 ANI GARANŢIE TEHNICĂ 30 ani (oţel 0.50 mm) 40 ani (oţel 0.60 mm) 40 ANI 40 ANI PANTĂ ACOPERIȘ GROSIME GREUTATE / MP ASPECT ACOPERIRE PROTECŢIE MATERIE PRIMĂ 10 - GHID MONTAJ NOVATIK METAL ACCESORII PROFILE METAL CLASSIC METAL SLATE METAL WOOD METAL KOLAJ 3 CLASSIC SLATE WOOD KOLAJ 4 CLASSIC SLATE WOOD KOLAJ CLASSIC SLATE WOOD KOLAJ 6 5 CLASSIC SLATE WOOD CLASSIC SLATE WOOD PAZIE DECUPATĂ DREAPTA

Pagina 17-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 18 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

7 PAZIE DECUPATĂ STÂNGA 9 8 CLASSIC SLATE WOOD CLASSIC SLATE WOOD CLASSIC SLATE WOOD KOLAJ ELEMENT RACORD DECUPAT DREAPTA ELEMENT RACORD DECUPAT STÂNGA 10 11 CLASSIC SLATE WOOD KOLAJ CLASSIC SLATE WOOD KOLAJ 12 9 CLASSIC/SLATE/ WOOD/KOLAJ CLASSIC SLATE WOOD KOLAJ SFÂRTECĂTOARE 13 CLASSIC/SLATE/WOOD/CLICK 14 PARAZĂPEZI PROFIL SIGMA 16 19 22 BANDĂ ETANȘARE ȘIPCĂ 17 CLASSIC/SLATE/WOOD/CLICK 15 20 CLASSIC/SLATE/WOOD CLASSIC/SLATE/WOOD/CLICK 18 21 CLASSIC/SLATE/WOOD/KOLAJ GHID MONTAJ NOVATIK METAL - 11 MONTAREA ÎNVELITORILOR NOVATIK METAL >ÎNTOCMIREA PROCESULUI VERBAL DE PREDARE PRIMIRE AMPLASAMENT PASUL 1 Înaintea întocmirii procesului verbal de predare primire amplasament, șeful punctului de lucru se va asigura că toți membrii echipei de montaj au fost instruiți conform normelor de protecție a muncii și au echipamentul de lucru și protecție corespunzător (salopete, pantofi protecție din piele cu talpă de cauciuc moale, casc�

Pagina 18-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 19 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

� de protecție alpinism utilitar, centură poziționare, centură complexă tip ham, sistem coborâtor cu autoblocare, ochelari de protecție și cască antifonică pentru cei care lucrează cu echipamente electrice și pistol de cuie). În procesul verbal se vor menționa toate diferențele de cotă față de proiectul inițial, eventualele defecte de montaj ale șarpantei, defectele de geometrie precum și modul cum vor fi soluționate aceste neconformități. Procesul verbal va fi semnat și asumat de ambele părți. >MONTAREA FOLIEI ANTICONDENS Primul rând de folie se va monta prin derulare în paralel cu streașina, lăsând în afara paziei de streașină cca. 3 cm de folie. Cei 3 cm de folie sunt necesari pentru eventualitatea în care sorțul picurător este deplasat spre exterior pentru a permite montarea paziei de lemn la streașină. Următoarele rânduri, până se va ajunge la coamă, se vor derula suprapunându-se de fiecare dată pe lățimea marcajului tipărit pe fo

Pagina 19-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 20 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

lie. În lipsa marcajului, suprapunerile nu vor fi mai mici de 10 cm. În zona doliilor, pentru mai multă siguranță și pentru a evita greșelile de suprapunere se va monta o fâșie continuă de folie cu lățimea de 75 cm (1/2 din lățimea rolei de folie) pe toată lungimea. Rândurile laterale de folie se vor suprapune peste această fâșie până la min 10 cm de axul doliei. Fixarea foliei se va face utilizând ciocanul cu capse. Capsele se vor fixa în dreptul căpriorilor pentru a putea fi acoperite de șipca verticală. În cazul doliilor, fixarea se va face în zona ce urmează a fi protejată de șipca de bordaj a doliei metalice. ATENŢIE! Fixarea foliei în alte zone decât cele indicate poate conduce la funcţionare necorespunzătoare (infiltraţii condens). În cazul acoperişurilor reci (cu strat de ventilare deasupra termoizolaţiei) se va lăsa spaţiu de ventilare în zona coamei. 12 - GHID MONTAJ NOVATIK METAL PASUL 2 >MONTAREA ȘIPCILOR VERTICALE Şipca ver

Pagina 20-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 21 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

ticală are rolul de a asigura un spaţiu de ventilare sub învelitoare. Înălţimea şipcii verticale poate fi între 25 şi 50 mm. Şipcile mai groase măresc spaţiul de ventilare, asigurând evacuarea mai eficientă a vaporilor ce traversează folia anticondens. Secţiunea minimă recomandată este de 25 mm X 50 mm. PASUL 3 Pentru o circulaţie bună a aerului, acesta trebuie să pătrundă la nivelul streşinii şi să iasă la nivelul coamei prin spaţii neobstrucţionate sau prin piese speciale de ventilare. ATENŢIE! Înainte de montarea șipcilor verticale, se vor monta direct pe astereală, sub folie, cârligele. Se vor monta jgheaburile și accesoriile aferente (îmbinări de jgheab, colțare, elemente de racord jgheab burlan) și după acestea șorțul picurător. Şipca verticală se va monta peste folia anticondens în dreptul fiecărui căprior dinspre streaşină spre coamă – vezi fig. 2. Înainte de a fi montate, pe șipcile verticale se fixează banda de etanș

Pagina 21-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 22 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

are șipcă Novatik. Banda de etanșare are rolul de a hidroizola perforațiile făcute de cuie sau șuruburi în folia anticondens, prevenind astfel infiltrațiile accidentale. În cazul în care se utilizează jgheaburi de 125 mm se recomandă montarea șipcilor verticale cu 40 mm mai sus față de marginea dinspre streașină a asterelei. Prima șipcă orizontală va fi montată de asemenea cu 40 mm mai sus. În cazul jgheaburilor de 150 mm această procedură devine opțională. Acestea reprezintă măsuri preventive, menite să împiedice deversarea apelor pluviale pe deasupra jgheabului, în cazul unor precipitații substanțiale. Absenţa acestor şipci conduce la obturarea ventilării şi totodată la reţinerea condensului de către şipcile orizontale. Aceeaşi dimensiune de şipcă se va folosi şi pentru bordajul doliilor. Şipcile ce vor borda dolia se vor monta lăsând o distanţă de 195 mm de fiecare parte a axei doliei. fig.1 MONTAREA FOLIEI GHID MONTAJ NOVATIK META

Pagina 22-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 23 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

L - 13 fig.2 MONTAREA ȘIPCILOR VERTICALE KOLAJ D - 233mm CLASSIC/SLATE/WOOD D - 370mm D fig.3 MONTAREA ȘIPCILOR ORIZONTALE 14 - GHID MONTAJ NOVATIK METAL D fig.4 MONTAREA ȘIPCILOR PENTRU ȘORŢ STREAȘINĂ ȘI PAZIE fig.5 MONTARE GRILĂ ANTIPĂSĂRI ȘI ȘORŢ DE STREAȘINĂ fig.6 DETALIU STREAȘINĂ CU ȘORŢ PICURĂTOR, GRILĂ ANTIPĂSĂRI ȘI ȘORŢ DE STREAȘINĂ GHID MONTAJ NOVATIK METAL - 15 >MONTAJ FĂRĂ ȘORŢ DE STREAȘINĂ În lipsa șorțului de streașină șipcile verticale și prima șipcă orizontală vor fi retrase spre coamă cu 40 mm. În acest fel prima șipcă va fi protejată de acțiunea directă a umidității. Prima șipcă orizontală va avea înălțimea de 35 mm (cu 5 mm mai mică decât celelalte șipci verticale, pentru a menține aceeași pantă. Următoarea șipcă orizontală va fi montată la 330 mm ( 193 mm dacă se montează KOLAJ) față de prima (măsurând de la partea de jos a primei șipci până la partea de jos a celei

Pagina 23-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 24 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

de-a doua). Fixarea primului modul în zona de streașină se va realiza în dreptul primei șipci perpendiculare pe suprafața modulului de țiglă la circa 40-50 mm de centrul zonei concave. fig.7a MONTAREA ȘIPCILOR ORIZONTALE 16 - GHID MONTAJ NOVATIK METAL >MONTAREA ȘIPCILOR VERTICALE VARIANTĂ ALTERNATIVĂ PASUL 3.1 SUCCESIUNE A ETAPELOR DE MONTAJ 1. Șorț picurător 2. Folie anticondens 3. Șipcă verticală 4. Grilă antipăsări 5. Cârlige drenaj 6. Șipcă orizontală 7. Jgheab 8. Șorț de streașină 9. Modul țiglă metalică 3. ȘIPCĂ VERTICALĂ 6. ȘIPCĂ ORIZONTALĂ 2. FOLIE ANTICONDENS 1. ȘORŢ PICURĂTOR 5. CÂRLIGE DRENAJ 4. GRILĂ ANTIPĂSĂRI 8. ȘORŢ DE STREAȘINĂ 7. JGHEAB 9. MODUL ŢIGLĂ METALICĂ fig.7b GHID MONTAJ NOVATIK METAL - 17 >MONTAREA DOLIILOR Montarea doliilor se realizează de jos în sus cu suprapuneri de minim 100 mm. Fixarea acestora se face pe şipcile de bordaj cu ajutorul unor agrafe realizate din tablă. fig.8 MONTAREA DOLI

Pagina 24-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 25 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

EI ȘI A ȘIPCILOR ORIZONTALE fig.9 TRASAREA ȘIPCILOR ORIZONTALE fig.10 TĂIEREA ȘIPCILOR ORIZONTALE 18 - GHID MONTAJ NOVATIK METAL PASUL 4 > MONTAREA ŞIPCILOR ORIZONTALE PASUL 5 Şipcile orizontale au rolul de a susţine modulele de ţiglă şi de a permite fixarea acestora. Acestea pot avea secţiunea de 40 mm X 50 mm sau 50 mm X 50 mm şi se montează dinspre streaşină spre coamă menţinând distanţa de 370 mm/233 mm (măsuraţi de la partea de jos a şipcilor). Dacă suprafaţa ce urmează a fi acoperită este încadrată de dolii sau de o dolie şi o pazie, şipca orizontală se va monta de sus în jos reducând pierderile tehnologice (care pot fi uneori substanţiale). Aceeaşi regulă se va aplica şi la suprafeţele ce necesită colectarea apei în pâlnie de drenaj. 0 37 D 0 37 D KOLAJ D - 233mm CLASSIC/SLATE/WOOD D - 370mm fig.11 MONTARE ȘIPCĂ ORIZONTALĂ GHID MONTAJ NOVATIK METAL - 19 > MONTAREA ȘIPCILOR SUPLIMENTARE Acestea pot avea secțiune

Pagina 25-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 26 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

a de 40 mm X 50 mm sau 50 mm X 50 mm. fig.12 fig.15 MONTAREA ȘIPCILOR PENTRU COAMA OBLICĂ fig.13 MONTAREA ŞIPCILOR PENTRU COAMA ORIZONTALĂ fig.14 MONTAREA ȘIPCILOR LA PAZIE ȘI LA STREAȘINĂ MONTAREA ŞIPCILOR LA COAMA ORIZONTALĂ – SECŢIUNE 20 - GHID MONTAJ NOVATIK METAL PASUL 6 > MONTAREA MODULELOR DE ŢIGLĂ Se poziționează modulele pe al doilea rând din zona de coamă (vezi fig.16a și fig.16b) și se fixează ca în fig.17a și fig.17b. Urmatoarele rânduri se vor fixa conform fig.21a – 24b și se poate face în cazul Novatik METAL CLASSIC, utilizând un ciocan de 500 g sau pistolul de cuie. În cazul Novatik METAL SLATE, Novatik METAL KOLAJ și Novatik METAL WOOD, fixarea se va face cu șuruburi cu garnitură, cu ajutorul bormașinii electrice. Modulele se montează intercalat (vezi fig.18a si fig.18b). PASUL 7 În cazul Novatik METAL CLASSIC și Novatik METAL WOOD, suprapunerea se poate realiza atât spre stânga (vezi fig. 19) cât și spre dreapta (

Pagina 26-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 27 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

vezi fig. 20), dar se va realiza într-un singur sens pe fiecare suprafață în parte. În cazul Novatik METAL SLATE, Novatik METAL KOLAJ, suprapunerea se poate realiza doar spre dreapta (vezi fig. 18a și fig. 19a). Pentru siguranța suplimentară a montatorilor, se recomandă să nu pășească sau să se lucreze pe acoperiș atunci când acesta este ud. fig.16a FIXAREA RÂNDULUI 2 DIN ZONA DE COAMĂ fig.16b FIXAREA RÂNDULUI 2 DIN ZONA DE COAMĂ fig.17a SUPRAPUNEREA RÂNDURILOR fig.17b SUPRAPUNEREA RÂNDURILOR GHID MONTAJ NOVATIK METAL - 21 fig.18a MONTAREA INTERCALATĂ A MODULELOR fig.18b MONTAREA INTERCALATĂ A MODULELOR 22 - GHID MONTAJ NOVATIK METAL fig.19a NOVATIK METAL CLASSIC ȘI NOVATIK METAL WOOD, SUPRAPUNERE LATERALĂ FIXAREA MANUALĂ fig.20a NOVATIK METAL CLASSIC, PUNCTE DE FIXARE A CUIELOR fig.21a NOVATIK METAL CLASSIC, POZIŢIONAREA ȘURUBURILOR DE FIXARE GHID MONTAJ NOVATIK METAL - 23 fig.19b NOVATIK METAL SLATE, SUPRAPUNERE INTERCALATĂ ȘI L

Pagina 27-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 28 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

INIARĂ Novatik METAL SLATE, Novatik METAL KOLAJ Novatik METAL WOOD FIXAREA CU AJUTORUL BORMAȘINII ELECTRICE fig.20b NOVATIK METAL SLATE ȘI WOOD, PUNCTE DE FIXARE A ȘURUBURILOR fig.21b NOVATIK SLATE ȘI NOVATIK WOOD, POZIŢIONAREA ȘURUBURILOR DE FIXARE 24 - GHID MONTAJ NOVATIK METAL fig.19c NOVATIK METAL KOLAJ, SUPRAPUNERE INTERCALATĂ ȘI LINIARĂ Novatik METAL SLATE, Novatik METAL KOLAJ Novatik METAL WOOD FIXAREA CU AJUTORUL BORMAȘINII ELECTRICE fig.20c NOVATIK METAL KOLAJ, PUNCTE DE FIXARE A ȘURUBURILOR fig.21c NOVATIK METAL KOLAJ, POZIŢIONAREA ȘURUBURILOR DE FIXARE GHID MONTAJ NOVATIK METAL - 25 Fracțiile de module folosite în zona coamelor, paziilor, a racordurilor la perete se vor fălțui în sus cca. 40-50 mm (fig. 22; 26; 27; 29; 30; 32; 35;37;38;39) și în jos în cazul doliilor (fig. 23). Fracțiile de modul utilizate trebuie să conțină cel puțin o țiglă întreagă pentru o fixare corespunzătoare. Falțurile se vor executa cu ajutorul abkan

Pagina 28-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 29 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

tului, cleștilor de fălțuit și a ciocanului de cauciuc. fig.22 MONTAREA MODULELOR ÎN ZONA COAMEI OBLICE fig.23 MONTAREA ȘI FĂLŢUIREA MODULELOR ÎN DOLIE fig.24 fig.25a ZONE RECOMANDATE PENTRU DEPLASAREA PE SUPRAFAŢA MODULELOR NOVATIK METAL CLASSIC. fig.25b 26 - GHID MONTAJ NOVATIK METAL MONTAREA MODULELOR ÎN DOLIE FĂRĂ A FI FĂLŢUITE, CU FOLOSIREA OBLIGATORIE A BURETELUI DE ETANȘARE DOLIE. ZONE RECOMANDATE PENTRU DEPLASAREA PE SUPRAFATA MODULELOR NOVATIK METAL SLATE SAU WOOD. fig.26 MONTAREA ELEMENTULUI DE RACORD LA PERETE fig.27 MONTAREA ELEMENTULUI DE RACORD LA PERETE. (VARIANTĂ ALTERNATIVĂ) fig.28 MONTAREA ELEMENTULUI DE RACORD OBLIC LA PERETE. VARIANTĂ CU TABLĂ NEFĂLŢUITĂ. fig.29 MONTAREA ELEMENTULUI DE RACORD PE ORIZONTALĂ fig.30 MONTAREA ELEMENTULUI DE RACORD PE ORIZONTALĂ. (VARIANTĂ ALTERNATIVĂ) fig.31 MONTAREA ELEMENTULUI DE RACORD ORIZONTAL LA PERETE. VARIANTA CU TABLĂ NEFĂLŢUITĂ. GHID MONTAJ NOVATIK METAL - 27 MONTARE PAZ

Pagina 29-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 30 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

IE TIP 2 VARIANTA FĂRĂ FĂLŢUIRE. fig.32 MONTARE PAZIE fig.34 MONTARE PAZIE SPECIALĂ PENTRU VARIANTA FĂRĂ FĂLŢUIRE. fig.35 MONTAREA MODULELOR ÎN ZONA PAZIEI - SECŢIUNE 28 - GHID MONTAJ NOVATIK METAL fig.33 fig.36 MONTARE COAMĂ ORIZONTALĂ fig.37 MONTARE COAMĂ ORIZONTALĂ. VARIANTĂ PENTRU ÎMBUNĂTĂŢIREA VENTILAŢIEI fig.38 MONTARE COAMĂ OBLICĂ TIP 2 ȘI BANDĂ VENTILARE COAMĂ. VARIANTĂ MONTAJ FĂRĂ FĂLŢUIRE. Ultimul rând se montează în zona de coamă orizontală. Acesta va necesita utilizarea abkantului și a ghilotinei (sau foarfeca de tablă) deoarece spațiul rămas va fi mai mic decât pasul de 370 mm (233 mm dacă se montează KOLAJ) al modulului. Se măsoară distanța de la ultima țiglă la șipca de coamă și se trasează. Se îndoaie cu ajutorul abkantului la unghiul dorit și se taie cu 40-50 mm mai sus față de linia de îndoire. La partea superioară se va fixa cu ajutorul cuielor în șipca de coamă (fig. 35-36). Este foarte imp

Pagina 30-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 31 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

ortant ca modulul să fie îndoit și apoi ajustat, evitându-se deformările. GHID MONTAJ NOVATIK METAL - 29 >MONTAREA ACCESORIILOR 1. Montarea şorţului de streaşină – vezi fig. 5 2. Montarea elementului de racord la perete – vezi fig. 29-34 3. Montarea coamelor rotunde – vezi fig. 36-38 4. Montarea paziilor – vezi fig. 32-35 5. Montare ferestre de mansardă Montarea ferestrelor de mansardă se realizează conform instrucţiunilor fiecărui producător, cu mențiunea că, în cazul învelitorilor Novatik suporții de fixare trebuie instalați cu 20mm deasupra nivelului șipcilor verticale. Modulele montate pe laterale se vor fălțui în jos acoperind bureţii de etanșare. Nu este admisă îmbinarea modulelor în partea de jos sau de sus a ferestrei. Această situaţie se poate evita folosind fracții de module. fig.39 MONTARE COAMĂ OBLICĂ fig.40 MONTARE COAMĂ OBLICĂ. VARIANTĂ PENTRU ÎMBUNĂTĂŢIRE VENTILARE fig.41 MONTARE COAMĂ OBLICĂ TIP 2 ȘI BAND

Pagina 31-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 32 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

Ă VENTILARE COAMĂ. VARIANTĂ MONTAJ FĂRĂ FĂLŢUIRE. 30 - GHID MONTAJ NOVATIK METAL PASUL 8 fig.42 ETANȘARE COȘ - PAS 1 fig.43 ETANȘARE COȘ - PAS 2 fig.44 ETANȘARE COȘ - PAS 3 GHID MONTAJ NOVATIK METAL - 31 >MONTAREA VENTILAŢIILOR Ventilațiile Novatik sunt ușor de instalat folosind câteva instrucțiuni de montaj simple. Este necesară o foarte mică ajustare, deoarece plăcile de bază ale ventilatiilor corespund deja profilelor panourilor de tablă Novatik. În regiunile în care cantitățile de zăpadă sunt mari, ventilațiile trebuie să fie întotdeauna protejate împotriva ruperii sau smulgerii. PASUL 9 >VENTILAŢIILE SANITARE În cazul ventilației naturale (fig.45) este important ca ventilațiile să fie amplasate cât mai aproape de coamă (maxim 1 m de coamă) pentru o eficiență optimă. Pentru ventilația mecanică (fig.46), amplasarea ventilațiilor este mai puțin importantă. Cu toate acestea, este recomandat să amplasați ventilațiile rela

Pagina 32-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 33 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

tiv aproape de coamă. În regiunile in care cantitățile de zăpadă sunt mari, ventilațiile trebuie instalate la max. 1 m de coamă și un sistem de parazăpezi trebuie să fie instalat deasupra ventilației. fig.45 VENTILAŢIE NATURALĂ Plasarea optimă a ventilației este cât mai aproape de coamă posibil (la max. 1 m de la coamă) 32 - GHID MONTAJ NOVATIK METAL fig.46 MONTARE VENTILAŢII VENTILAŢIE MECANICĂ In cazul ventilației mecanice, plasarea ventilației nu este atât de strictă, dar se va face cât mai aproape de coamă posibil. >VENTILAŢIA DE CÂMP Pentru a elimina condensul și umiditatea din spațiul de sub învelitoarea metalică este important ca ventilația să fie continuă pe întregul spațiu al acoperișului, ventilând fiecare zonă. Cea mai eficientă modalitate de a ventila este asigurarea unui orificiu de admisie a aerului proaspăt la streașină și a unui orificiu de ieșire prin creastă, prin spații de aerisire sau prin ventilațiile de

Pagina 33-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 34 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

câmp. Ventilația de câmp Novatik se instalează între două panouri de tablă. Se sigilează cu bandă butilică sau mastic și panourile de tablă Novatik se suprapun peste placa de bază a ventilației, de pe ambele părți și se fixează cu șuruburi sau cuie. GHID MONTAJ NOVATIK METAL - 33 >MONTAREA PARAZĂPEZILOR Parazăpezile Novatik sunt utilizate pentru a preveni pericolul cauzat de căderea zăpezii și a gheții de pe acoperiș. De asemenea, ele pot proteja diverse părți din structura acoperișului. Sistemele de parazăpezi trebuie să fie plasate cât mai aproape de streașină, astfel încât greutatea zăpezii să se descarce în dreptul zidurilor, pe structura de susținere a acoperișului. PASUL 10 Parazăpezile trebuie să reziste la o sarcină minimă de 5 kN/m în direcția de alunecare a zăpezii. Parazăpezile Novatik menționate în instrucțiuni îndeplinesc aceste cerințe, acest lucru fiind dovedit prin certificatul de produs C262/03 acordat de Centr

Pagina 34-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 35 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

ul de Cercetări Tehnice VTT din Finlanda. Sistemul de parazapezi îndeplinește cerințele specificate de fișierul RT 85-10708 (Building Information Foundation RTS). Pentru a vă asigura că sistemele de protecție împotriva zăpezii și fixarea acestora pe structura acoperișului respectă cerințele menționate mai sus , dimensionarea și instalarea sistemului trebuie să se bazeze pe următoarele instrucțiuni de instalare. >DIMENSIONARE O regulă generală pentru dimensionarea sistemului de parazăpezi necesar este aceea că o suprafață de acoperiș cu o lungime mai mică de 6 metri necesită un rând de parazăpezi în apropierea jgheaburilor, iar suprafețele de acoperiș cu lungimi care depășesc 6 metri necesită un rând de parazăpezi în apropierea jgheabului și altul la jumătatea lungimii suprafeței de acoperiș (maxim 12 m). Dacă parazăpezile sunt montate numai deasupra intrărilor în clădire sau doar pe o parte a acoperișului, trebuie acordată o atenție d

Pagina 35-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 36 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

eosebită dimensionării și fixării. De exemplu, dacă se montează o parazăpadă lungă de 3 metri deasupra unei intrări, trebuie instalate minimum patru tălpi de fixare, astfel încât capetele țevilor sau ale profilelor “sigma” să nu depășească cu mai mult de 100 mm tălpile de fixare ale parazăpezilor. Recomandarea pentru exemplul de mai sus este de a instala mai mult de un rând de parazăpezi pe acoperișuri cu lungimi mici de 6 metri. Fișierul cu informații despre clădiri RT 85-10708 (Building Information Foundation RTS) include un tabel care prezintă lungimile maxime admise ale panoului de acoperiș care rămân deasupra elementelor de protecție împotriva zăpezii instalate. Această secțiune descrie lungimile maxime nominale ale zonelor de acoperiș rămase deasupra elementelor de protecție împotriva zăpezii instalate. PANTĂ ACOPERIȘ PANTĂ ACOPERIȘ ÎNCĂRCARE ZĂPADĂ ÎNCĂRCARE ZĂPADĂ 25° 25° 2,6 kN/m 1,8 kN/m 2 L. max 900mm L. ma

Pagina 36-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 37 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

x 4,7m 3,3m 900mm 34 - GHID MONTAJ NOVATIK METAL DISTANŢĂ TĂLPI x ma L. x ma L. DISTANŢĂ TĂLPI 900mm 2 900mm MONTARE PARAZĂPEZI NOVATIK METAL CLASSIC. MONTARE SFÂRTECĂTOARE MONTARE PARAZĂPEZI NOVATIK METAL SLATE Tabel care prezintă lungimile maxime admise ale suprafețelor de acoperiș care rămân deasupra sistemelor de parazăpezi instalate. LUNGIMEA MAXIMĂ A SUPRAFEŢEI DE ACOPERIȘ (m) DEASUPRA PARAZĂPEZILOR ÎNCĂRCARE ZĂPADĂ kN/m2 1,8 kN/m² 2,6 kN/m² DISTANŢA ÎNTRE TĂLPILE DE PARAZĂPADĂ mm PANTA ACOPERIȘULUI α (°) α ≤ 15° 15° < α ≤ 22° 22° < α ≤ 27° 27° < α ≤ 37° 37° < α ≤ 45° 600mm 18,0m 9,5m 7,0m 6,2m 7,5m 900mm 12,0m 6,3m 4,7m 4,1m 5,0m 1200mm 9,0m 4,8m 3,5m 3,1m 3,7m 600mm 12,5m 6,6m 4,8m 4,3m 5,2m 900mm 8,3m 4,4m 3,3m 2,8m 3,5m 1200mm 6,2m 3,3m 2,4m 2,1m 2,6m Parazăpezile trebuie să reziste la o sarcină minimă de 5 kN/m în direcția de alunecare a zăpezii . Valori

Pagina 37-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 38 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

le nominale din tabel respectă aceste cerințe. GHID MONTAJ NOVATIK METAL - 35 >FINISAREA Se verifică dacă toate modulele și accesoriile au fost montate corect. Dacă în urma montajului apar deteriorări minore, acestea pot fi remediate folosind spray-ul de retuș. >PREDAREA LUCRĂRII ȘI ÎNTOCMIREA PROCESULUI VERBAL DE RECEPŢIE NOVATIK® TE AJUTĂ SĂ TE DIFERENŢIEZI. Acest ghid de instalare a fost creat pentru a vă ajuta la montarea țiglei metalice în panouri mici Novatik METAL. Ghidul vă va arăta pas cu pas care sunt variantele corecte de instalare a țiglei noastre. Indicațiile din acest manual sunt doar niște recomandări, responsabilitatea pentru montajul efectuat revine montatorilor. Veți regăsi în acest ghid aproape toate situațiile cu care vă puteți întâlni în teren, însă dacă aveți nevoie de suport suplimentar găsiți pe verso datele noastre de contact. NOVATIK® ESTE MARCĂ ÎNREGISTRATĂ A A COMPANIEI NOVATIK Novatik este compania care prod

Pagina 38-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 39 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

uce sistemele de învelitori Novatik METAL (țiglă metalică în panouri mici), Novatik NATURA (țiglă metalică în panouri mici cu acoperire de rocă vulcanică), Novatik CLICK (tablă prefălțuită), Novatik FALȚ (tablă fălțuită) și sistemele de jgheaburi și burlane Novatik RONDA (sistem pluvial semirotund), Novatik QUADRA (sistem pluvial rectangular). Compania Novatik este și reprezentantul exclusiv în România al brandului DELTA – membrane de protecție pentru acoperișuri (folie anticondens, bariere de vapori). Viziunea noastră este de a fi liderul pieței românești de soluții premium pentru acoperișuri și de a îmbunătăți calitatea vieții clientului nostru. Misiunea noastră este aceea de a oferi produse pentru acoperișuri performante, estetice, durabile și inovatoare, împreună cu servicii de calitate. Dorim astfel să fim alături de clientul nostru prin soluții inovatoare care să-l ajute să se simtă în siguranță, confortabil, răsfățat și

Pagina 39-Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL CLASSIC, SLATE,...

Pagina 40 - Ghid montaj țigle metalice în panouri mici - Novatik METAL NOVATIK | METAL...

diferit. 36 - GHID MONTAJ NOVATIK METAL PASUL 11 PASUL 12 >NOTIŢE >NOTIŢE >NOTIŢE Produs de NOVATIK SRL SEDIU CENTRAL: str. 9 Mai, Nr. 75, Băicoi, Prahova Tel: +40 244 260 140 Fax: +40 244 260 145 office@novatik.ro novatik.ro Ghid Montaj Novatik METAL – RO_V5 | Ianuarie 2023
