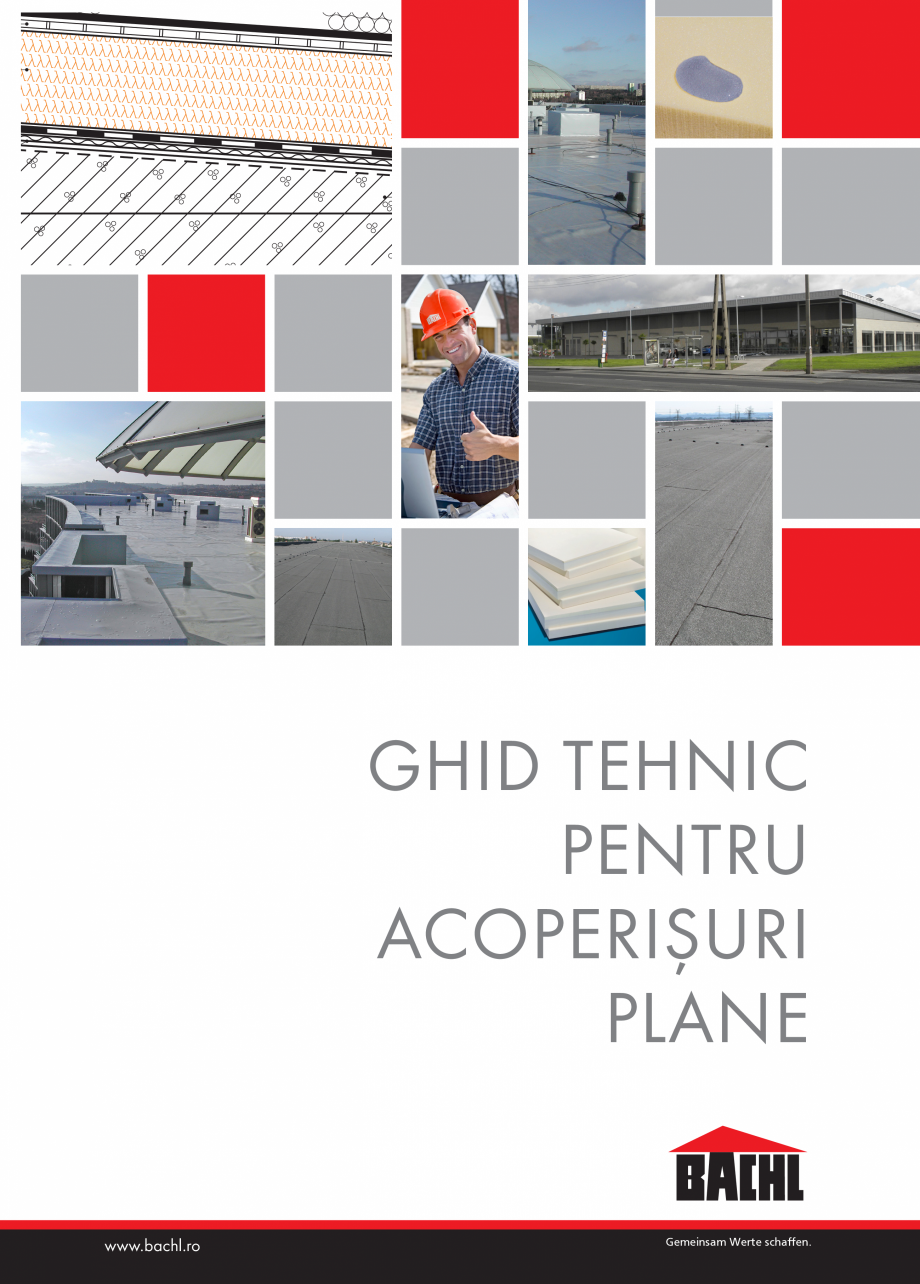

Pagina 1 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj...

2 7 8 9 GHID TEHNIC PENTRU ACOPERIȘURI PLANE www.bachl.ro Gemeinsam Werte schaffen. Tipuri de acoperișuri plane. Caracteristici Tipuri de acoperișuri plane. Caracteristici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 3 Dispunerea straturilor pe tablă trapezoidală . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 7 Dispunerea straturilor pe planșeu din beton armat. . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 13 Plăci de izolare termică din poliuretan (PIR) tăiat în pantă pentru acoperișuri plane. . pagina 16 Tipuri de acoperișuri plane Strat de separație și nivelare În funcție de dezvoltarea structurală: Acoperișuri neventilate. Toate straturile sunt lipite direct pe suprafața plană, fără existența unui strat suplimentar cu rol de difuzie a vaporilor; Acoperișuri ventilate. Pe stratul suport se instalează o membran lipita in puncte sau in benzi, care are scopul

Pagina 1-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

Pagina 2 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj...

de a evacua vaporii din stratul suport. Stratul de separație și nivelare – incorporat între bariera de vapori și planșeu – asigură protecție față de duritatea și efectele chimice ale substratului. Stratul de sigilare trebuie să acopere crăpăturile în urma mișcărilor de contracție si dilatație a structurii portante. În funcție de utilizare: Bariera de vapori Acoperișuri necirculabile. Acoperișuri folosite exclusiv pe durata efectuării activităților de mentenanță și instalare. Acoperișuri utilitare Terase circulabile și balcoane expuse traficului pietonal. Acoperișurile tip parcare expuse traficului auto. Acoperișuri verzi. În funcție de construcția straturilor: Acoperiș“cald” Stratificația acoperișurilor verzi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 18 Dispunere straturilor pentru terasă inversată. . . . . . . . . . . . . . . . . . . . . . . . . .

Pagina 2-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

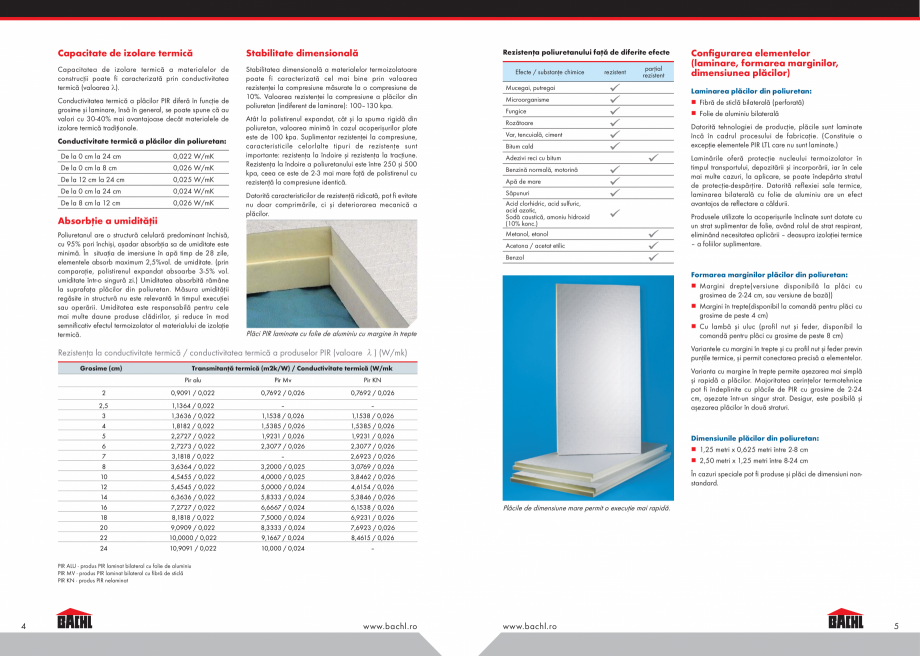

Pagina 3 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj...

. . . . . . pagina 20 Acoperișuri utilitare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . pagina 22 În cazul fixării în punct sau în bandă a barierei de vapori, nu este necesară utilizarea stratului de separație. Bariera de vapori asigură etanșeitatea temporară a acoperișului, previne fluxul de aer (convecția) și fluxul umidității în stratul termoizolator. Rolul său secundar este de a asigura protecția structurii de acoperiș până la instalarea hidroizolației. Bariera de vapori împiedică pătrunderea în izolația termică a umidității generate de vaporii din interiorul clădirii și din structură. Crearea condensului poate fi evitată prin montarea unei termoizolații cu o grosime adecvată. Strat termoizolator Structuri portante Rolul stratului termoizolator: Reduce pierderea de căldură (economie de energie) Asigură un microclimat corespunzător Reduce deformările structurii po

Pagina 3-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

Pagina 4 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj...

rtante produse de variațiile de temperatură Previne condensul la intradosul planșeului În cazul utilizării elementelor de formare a pantelor, asigură drenaj corespunzător. Tipuri de planșeu portant: Tabla trapezoidală din oțel Beton monolit armat Element din beton armat prefabricat/ element din beton precomprimat Platelaj din lemn Placaj de construcții/placă aglomerată Criterii pentru selectarea materialelor termoizolatoare: Efect de izolație termică Caracteristici de protecție împotriva incendiilor Stabilitate dimensională Compatibilitate cu alte materiale Rezistență termică Costuri Acoperiș inversat Cele mai importante caracteristici și sarcini ale straturilor acoperișurilor plane Lapostetők tervezési segédlet Conținut 1) strat de încărcătură, protecția suprafeței, protecție mecanică 2) hidroizolație monostrat 3) strat separație 4) izolație termică 5) barieră de vapori 6) strat de

Pagina 4-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

Pagina 5 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj...

separație, nivelare 7) strat pantă (realizabil și în izolația termică) 8) Placa B,A. 2 www.bachl.ro www.bachl.ro 3 Capacitate de izolare termică Stabilitate dimensională Capacitatea de izolare termică a materialelor de construcții poate fi caracterizată prin conductivitatea termică (valoarea λ). Stabilitatea dimensională a materialelor termoizolatoare poate fi caracterizată cel mai bine prin valoarea rezistenței la compresiune măsurate la o compresiune de 10%. Valoarea rezistenței la compresiune a plăcilor din poliuretan (indiferent de laminare): 100–130 kpa. Conductivitatea termică a plăcilor PIR diferă în funcție de grosime și laminare, însă în general, se poate spune că au valori cu 30-40% mai avantajoase decât materialele de izolare termică tradiționale. Conductivitate termică a plăcilor din poliuretan: De la 0 cm la 24 cm 0,022 W/mK De la 0 cm la 8 cm 0,026 W/mK De la 12 cm la 24 cm 0,025 W/mK De la 0 cm la 24 cm 0,024 W/mK De

Pagina 5-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

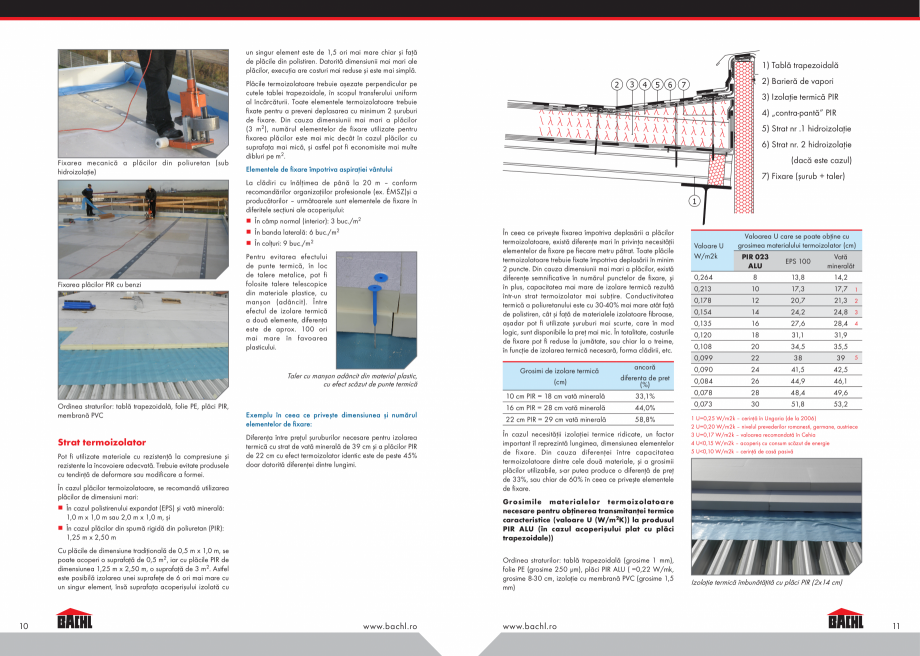

Pagina 6 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj...

la 8 cm la 12 cm 0,026 W/mK Absorbție a umidității Poliuretanul are o structură celulară predominant închisă, cu 95% pori închiși, așadar absorbția sa de umiditate este minimă. În situația de imersiune în apă timp de 28 zile, elementele absorb maximum 2,5%vol. de umiditate. (prin comparație, polistirenul expandat absoarbe 3-5% vol. umiditate într-o singură zi.) Umiditatea absorbită rămâne la suprafața plăcilor din poliuretan. Măsura umidității regăsite in structură nu este relevantă în timpul execuției sau operării. Umiditatea este responsabilă pentru cele mai multe daune produse clădirilor, și reduce în mod semnificativ efectul termoizolator al materialului de izolație termică. Rezistența poliuretanului față de diferite efecte Atât la polistirenul expandat, cât și la spuma rigidă din poliuretan, valoarea minimă în cazul acoperișurilor plate este de 100 kpa. Suplimentar rezistenței la compresiune, caracteristicile celorlalte tipuri

Pagina 6-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

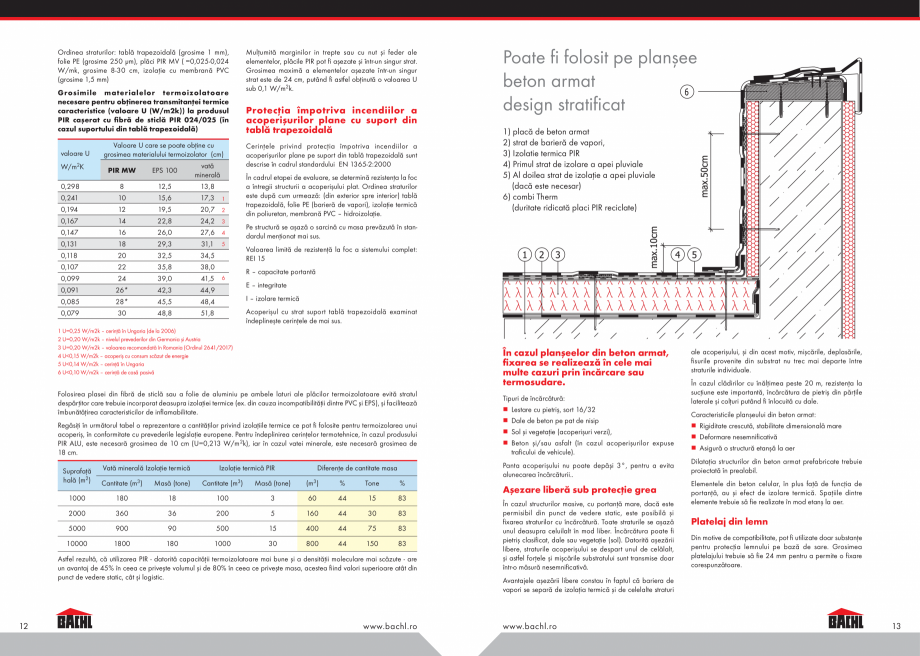

Pagina 7 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj...

de rezistențe sunt importante: rezistența la îndoire și rezistența la tracțiune. Rezistența la îndoire a poliuretanului este între 250 și 500 kpa, ceea ce este de 2-3 mai mare față de polistirenul cu rezistență la compresiune identică. Datorită caracteristicilor de rezistență ridicată, pot fi evitate nu doar comprimările, ci și deteriorarea mecanică a plăcilor. Efecte / substanțe chimice rezistent parțial rezistent Mucegai, putregai Microorganisme Fungice Rozătoare Var, tencuială, ciment Bitum cald Adezivi reci cu bitum Benzină normală, motorină Apă de mare Săpunuri Acid clorhidric, acid sulfuric, acid azotic, Sodă caustică, amoniu hidroxid (10% konc.) Metanol, etanol Acetona / acetat etilic Laminarea plăcilor din poliuretan: Fibră de sticlă bilaterală (perforată) Folie de aluminiu bilaterală Datorită tehnologiei de producție, plăcile sunt laminate încă în cadrul procesului de fabricație. (Constituie o excepție elementele PIR

Pagina 7-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

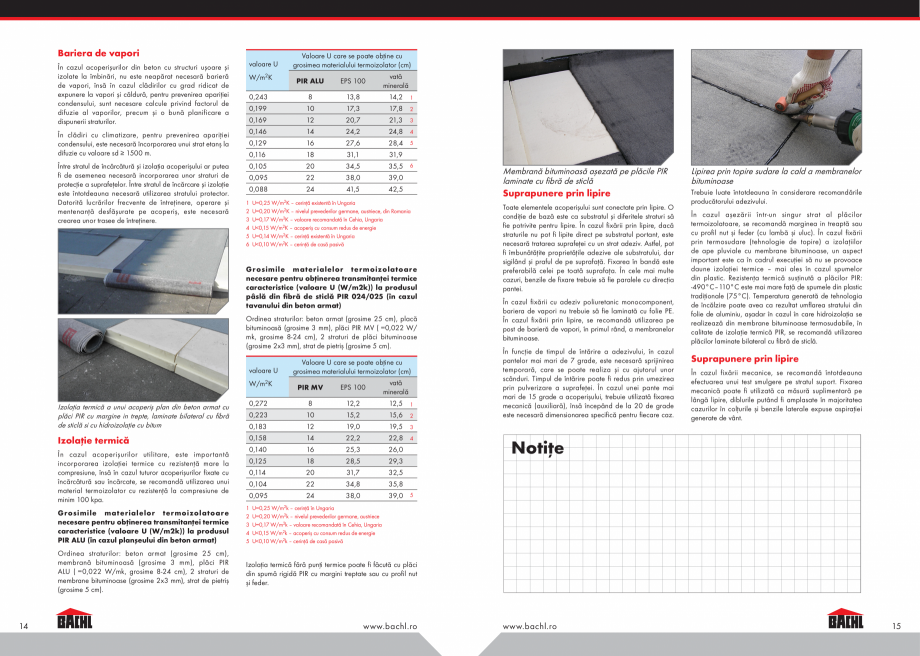

Pagina 8 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj...

LTL care nu sunt laminate.) Laminările oferă protecție nucleului termoizolator în timpul transportului, depozitării și incorporării, iar în cele mai multe cazuri, la aplicare, se poate îndepărta stratul de protecție-despărțire. Datorită reflexiei sale termice, laminarea bilaterală cu folie de aluminiu are un efect avantajos de reflectare a căldurii. Produsele utilizate la acoperișurile înclinate sunt dotate cu un strat suplimentar de folie, având rolul de strat respirant, eliminând necesitatea aplicării – deasupra izolației termice – a foliilor suplimentare. Benzol Formarea marginilor plăcilor din poliuretan: Margini drepte(versiune disponibilă la plăci cu grosimea de 2-24 cm, sau versiune de bază)) Margini în trepte(disponibil la comandă pentru plăci cu grosime de peste 4 cm) Cu lambă și uluc (profil nut și feder, disponibil la comandă pentru plăci cu grosime de peste 8 cm) Plăci PIR laminate cu folie de aluminiu cu margine în tr

Pagina 8-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

Pagina 9 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj...

epte Variantele cu margini în trepte și cu profil nut și feder previn punțile termice, și permit conectarea precisă a elementelor. R e z i s t e n ț al ac on du c t i v i t at et e r mi c ă/c on du c t i v i t at e at e r mi c ăapr odu s e l orP I R( v al oar eλ)( W/ mk ) G r os i me( c m) Grosime (cm) Configurarea elementelor (laminare, formarea marginilor, dimensiunea plăcilor) Rezi s t enț ăl at r antermică s mi s i et e r mi c ă( m2 / W)/c onduc t i vi t at et e r mi c ă( W/ mk) Transmitanță (m2k/W) /k Conductivitate termică (W/mk P i ral u P i rMv P i rKN 2 0, 909 1/0, 022 0, 7 692/0, 026 0, 7 692/0, 026 2, 5 3 4 5 6 7 8 10 1 2 1 4 1 6 1 8 20 22 1, 1 364/0, 022 1, 3636/0, 022 1, 8 1 82/0, 022 2, 2727/0, 022 2, 7273/0, 022 3, 1 8 1 8/0, 022 3, 6364/0, 022 4, 5455/0, 022 5, 4545/0, 022 6, 3636/0, 022 7, 2727/0, 022 8, 1 8 1 8/0, 022 9, 0909/0, 022 10, 0000/0, 022 – 1, 1 538/0, 026 1, 5385/0, 026 1, 923 1/0, 026 2, 3077/0, 026 – 3, 2000/0, 025 4, 0

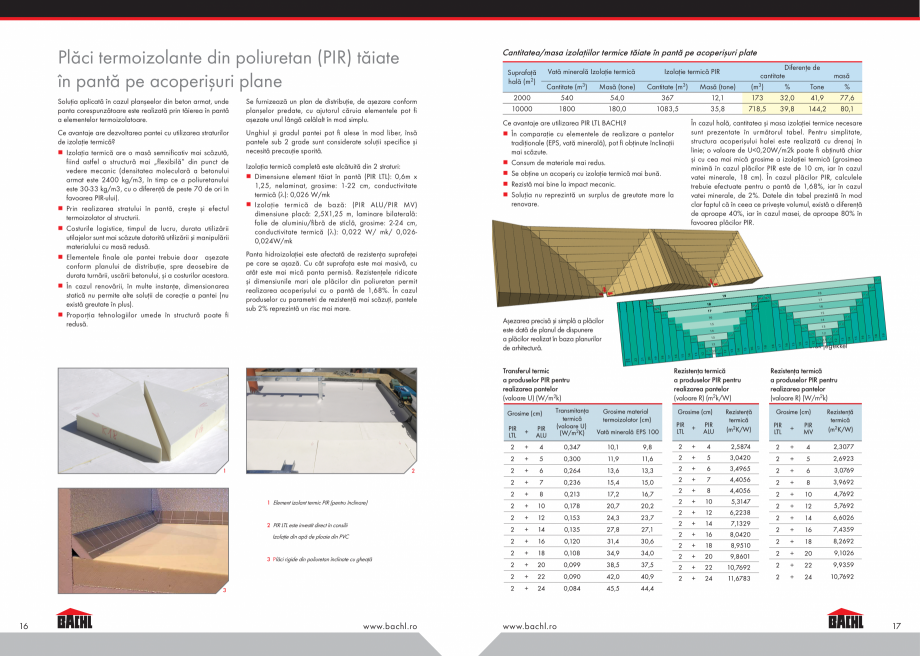

Pagina 9-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

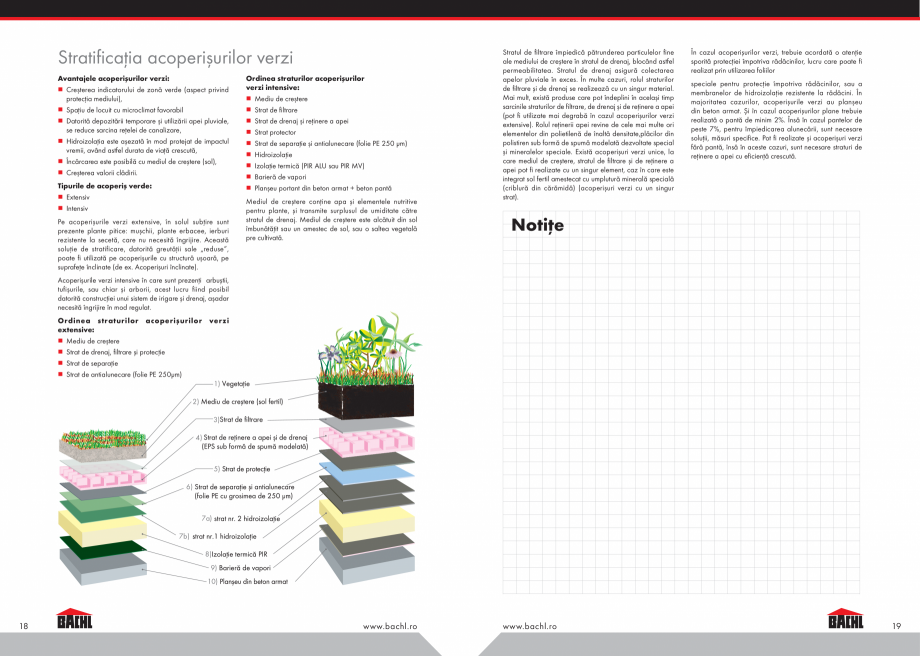

Pagina 10 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni...

000/0, 025 5, 0000/0, 024 5, 8333/0, 024 6, 6667/0, 024 7, 5000/0, 024 8, 3333/0, 024 9, 1 667/0, 024 – 1, 1 538/0, 026 1, 5385/0, 026 1, 923 1/0, 026 2, 3077/0, 026 2, 6923/0, 026 3, 07 69/0, 026 3, 8462/0, 026 4, 6 1 54/0, 026 5, 3846/0, 026 6, 1 538/0, 026 6, 923 1/0, 026 7, 6923/0, 026 8, 46 1 5/0, 026 24 10, 909 1/0, 022 10, 000/0, 024 – Varianta cu margine în trepte permite așezarea mai simplă și rapidă a plăcilor. Majoritatea cerințelor termotehnice pot fi îndeplinite cu plăcile de PIR cu grosime de 2-24 cm, așezate într-un singur strat. Desigur, este posibilă și așezarea plăcilor în două straturi. Dimensiunile plăcilor din poliuretan: 1,25 metri x 0,625 metri între 2-8 cm 2,50 metri x 1,25 metri între 8-24 cm În cazuri speciale pot fi produse și plăci de dimensiuni nonstandard. Plăcile de dimensiune mare permit o execuție mai rapidă. PIR ALU - produs PIR laminat bilateral cu folie de aluminiu PIR MV - produs PIR laminat bilateral c

Pagina 10-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

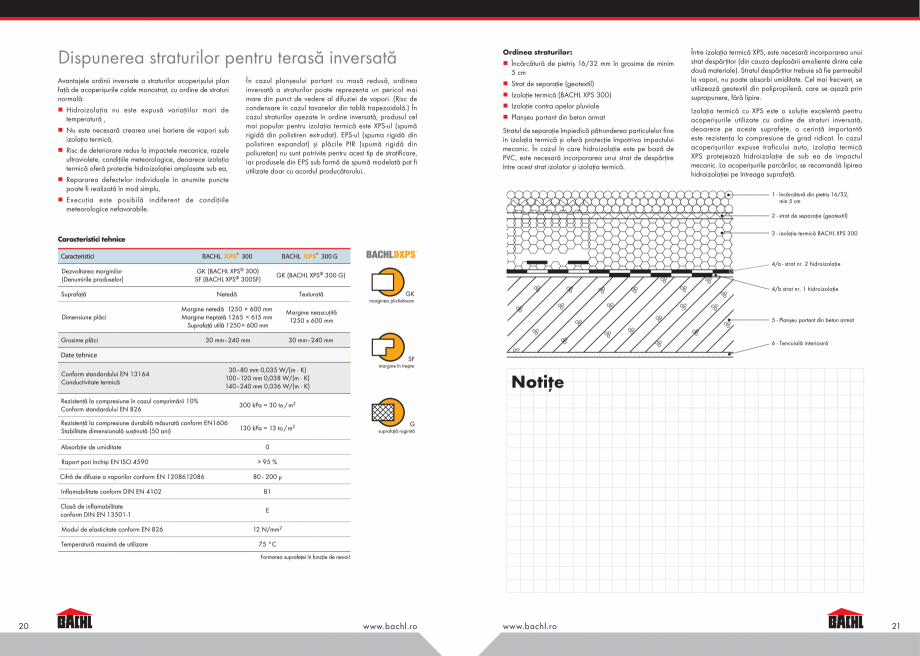

Pagina 11 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni...

u fibră de sticlă PIR KN - produs PIR nelaminat 4 www.bachl.ro www.bachl.ro 5 Reacție la foc Clasificarea plăcilor din poliuretan în funcție de clasa de protecție împotriva incendiilor conform standardului EN 13501-1: D s1 d0, respectiv aparțin clasei „D” spre deosebire de polistiren, care aparține clasei „E”. Poliuretanul aparține celei mai favorabile clase atât din punctul de vedere al picurării (material în ardere)(d0), cât și al generării de fum (s1). Rezistența la foc a poliuretanului: Rezistență la foc susținută: 90–100 °C Rezistență la foc de scurtă durată: 250 °C În cele mai multe cazuri, la clasificarea în funcție de rezistență la foc, o imagine mai precisă poate fi obținută prin testarea de rezistență la foc a întregului sistem (a se vedea mai jos în cazul sistemului cu acoperiș plan cu tablă trapezoidală la pag. 12). La lipirea prin termosudare a membranelor bituminoase, căldura introdusă poate dăuna mate

Pagina 11-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

Pagina 12 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni...

rialelor termoizolatoare din plastic, în special în cazul utilizării plăcilor din polistiren expandat și extrudat, deoarece aceste produse rezistă la o temperatură maximă de 70-75 °C. Dispunerea straturilor pe substrat din tablă trapezoidală Strat de separație Tablă trapezoidală din oțel Rolul stratului de separație de sub hidroizolație: Oferă protecție împotriva durității substratului Rezistă la căldură radiantă și răspândirea flăcărilor. Împiedicarea interacțiunilor dintre straturile termoizolatoare și cele pentru impermeabilizare. Rolul barierei de vapori: Echilibrarea presiunii vaporilor proveniți din umiditatea blocată, ajunsă în structură. Asigurarea mișcării libere a diferitelor straturi în cazul variațiilor de temperatură. Reduce transmiterea deplasărilor provenite din straturile așezate sub ea. Echilibrarea presiunii vaporilor se poate rezolva prin așezarea liberă a straturilor (fixare cu încărc�

Pagina 12-Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni montaj, utilizare...

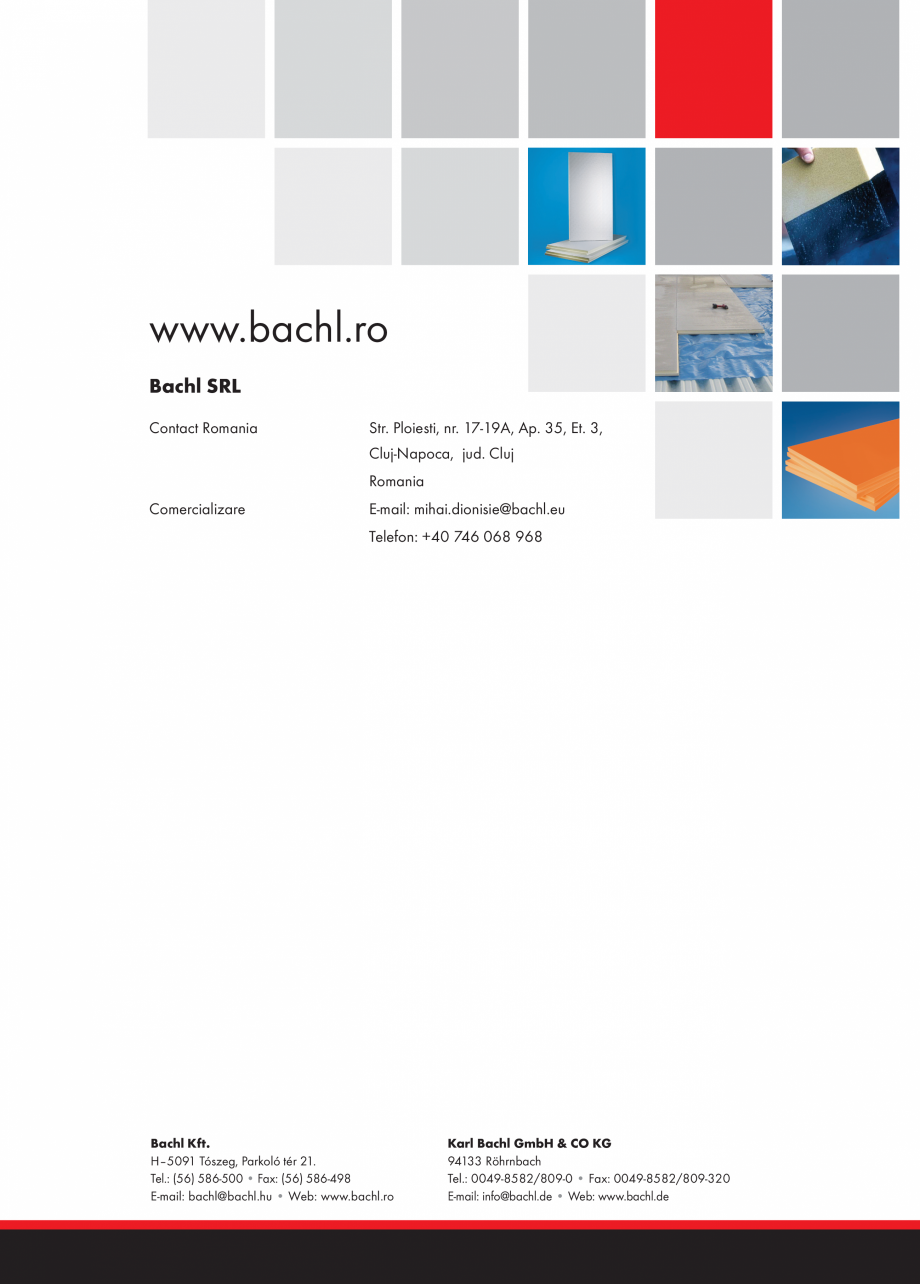

Pagina 13 - Ghid tehnic pentru acoperisuri plane BACHL PIR ALU, PIR MV, Vacuboard Instructiuni...

�tură), fixare mecanică, lipire în punct sau în bandă. Hidroizolația Rol: împiedicarea pătrunderii apelor pluviale în structură. Element PIR îmbibat în bitum fierbinte Notițe Caracteristici: Greutate mică, Pot fi traversate anverguri mari, Permite execuție rapidă, Trebuie luată în considerare o deformare semnificativă, chiar și în cazul unor sarcini reduse, Rosturile de îmbinare nu sunt etanșe. climatizare, destinate reședinței umane, etanșeitatea la vapori trebuie să aibă valoarea sd>100 m. În cazul spațiilor expuse în mod constant la vapori și căldură, este necesară dimensionare personalizată din punct de vedere al tehnologiei de stopare a vaporilor. Bariera de vapori În cazul structurilor portante și substraturilor din tablă trapezoidală, este întotdeauna necesară introducerea unei bariere de vapori, deoarece rosturile, străpungerile, impreciziile de conectare sunt inevitabile. În cazul acoperișurilor cu tablă tr
