Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO

Limba: Romana

Produse încluse în această documentație: SHIELD, PREMIUM, LAMINATED, CLASSIC, PLUS, DESIGNER, CAMBRIDGE XPRESS, ARMOURGLASS, VICTORIAN, DIAMANT, SKYLINE, MONARCH, MONARCH DIAMANT, STORMSHIELD, BIBERSHIELD, ARMOURSHIELD, DIAMANTSHIELD, SUPERGLASS, SUPERGLASS BIBER, ARMOURVENT MULTI, IKO, RIDGE, STANDARD, SPECIAL, SANITARY, QUICK RIDGE, ARMOURBASE PRO, ECO, 15, STICK, ARMOURVALLEY, STARTERSTRIP, SHINGLE STICK, PLASTAL STICK, IKO NAILS, ARMOURBASE ECO, ARMOURBASE, ARMOURBASE STICK, ARMOURFIX, SUPERGLASS BEAVER, CAMBRIDGE XTREME, DIAMANT PLUS, ARMOURGLASS PLUS, VICTORIAN PLUS, SUPERGLASS HEX

6 afisari

Tip documentatie: Instructiuni montaj, utilizare

Pagina 1 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED...

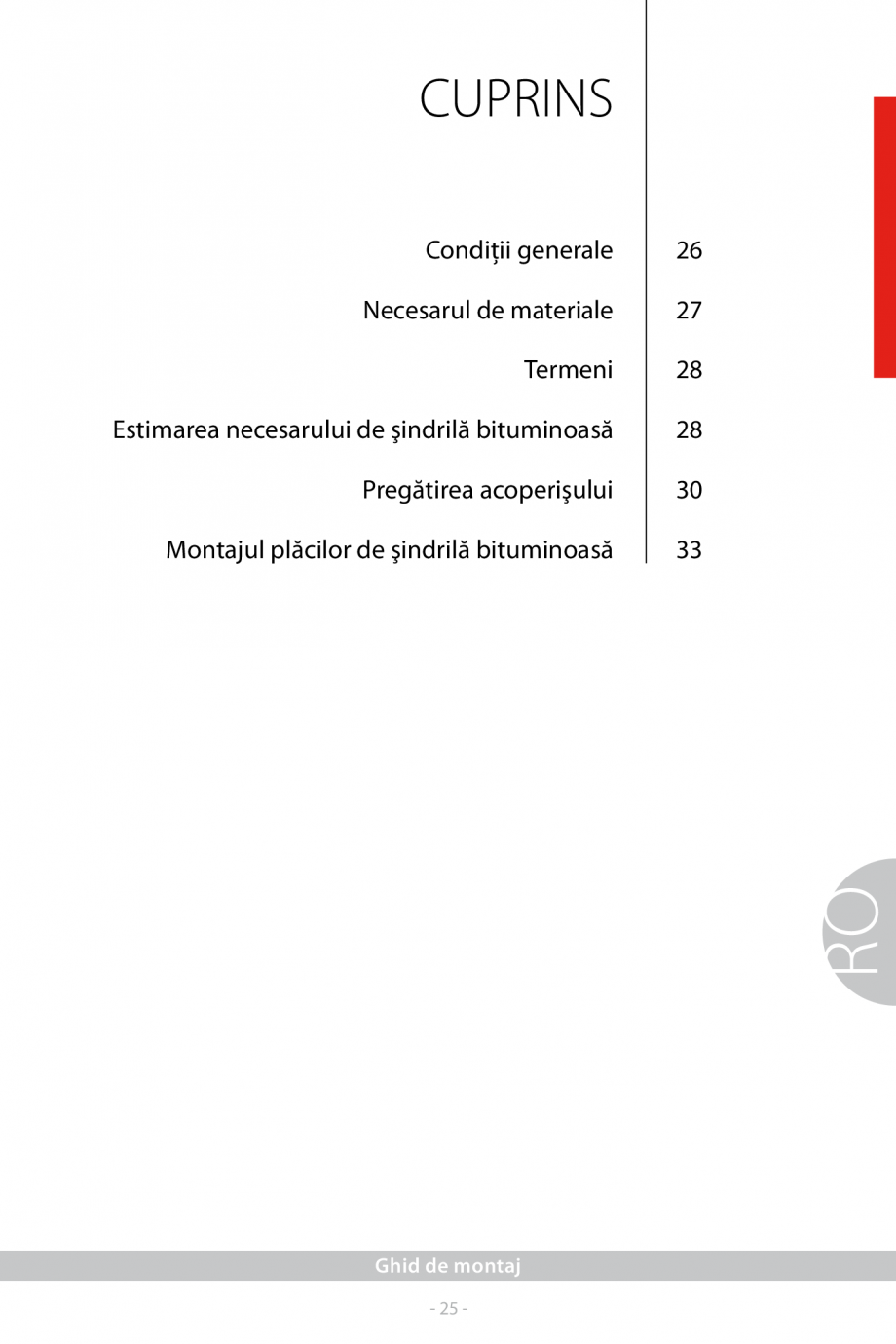

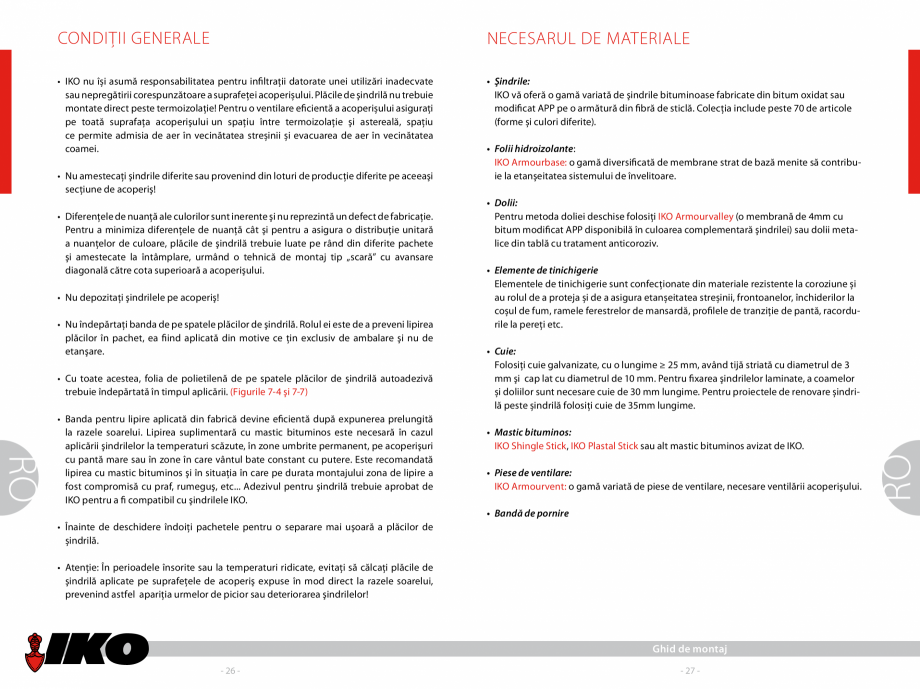

CUPRINS 26 Necesarul de materiale 27 Termeni 28 Estimarea necesarului de şindrilă bituminoasă 28 Pregătirea acoperişului 30 Montajul plăcilor de şindrilă bituminoasă 33 RO Condiţii generale Ghid de montaj - 25 - CONDIŢII GENERALE NECESARUL DE MATERIALE • IKO nu își asumă responsabilitatea pentru infiltrații datorate unei utilizări inadecvate sau nepregătirii corespunzătoare a suprafeței acoperișului. Plăcile de şindrilă nu trebuie montate direct peste termoizolație! Pentru o ventilare eficientă a acoperișului asiguraţi pe toată suprafaţa acoperişului un spaţiu între termoizolaţie şi astereală, spațiu ce permite admisia de aer în vecinătatea streșinii și evacuarea de aer în vecinătatea coamei. • Şindrile: IKO vă oferă o gamă variată de şindrile bituminoase fabricate din bitum oxidat sau modificat APP pe o armătură din fibră de sticlă. Colecția include peste 70 de articole (forme și culori diferite). • Difer

Pagina 1-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 2 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED...

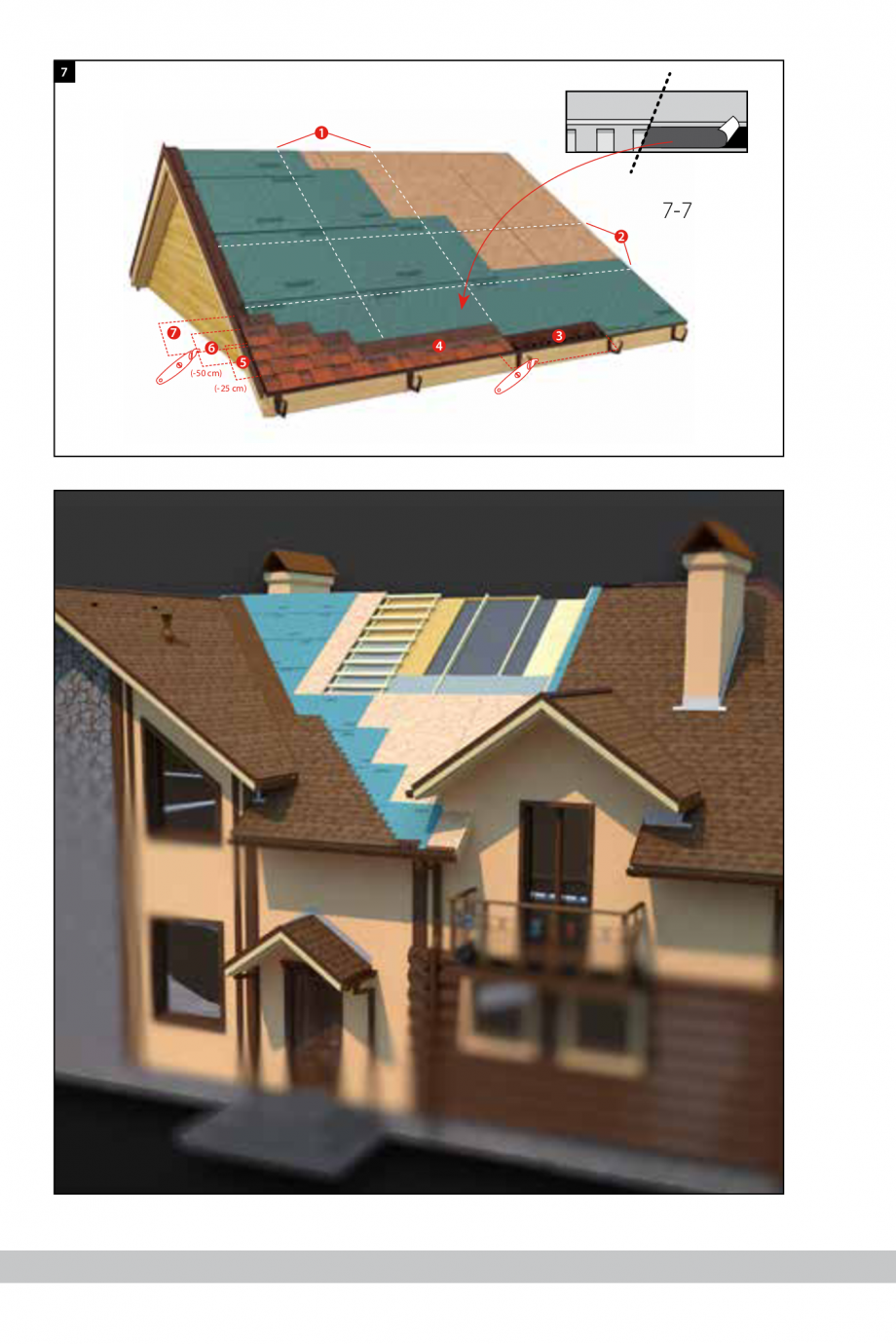

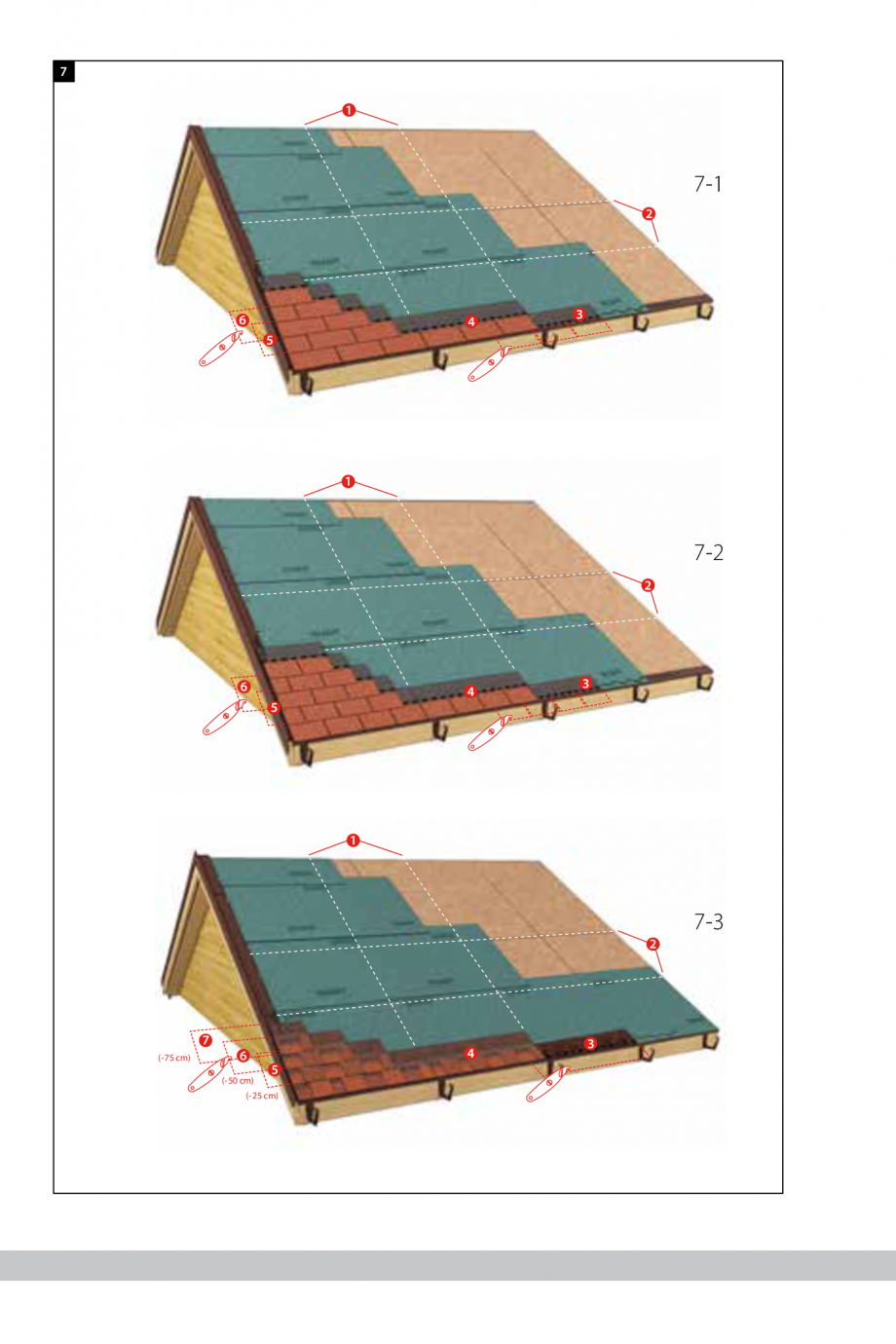

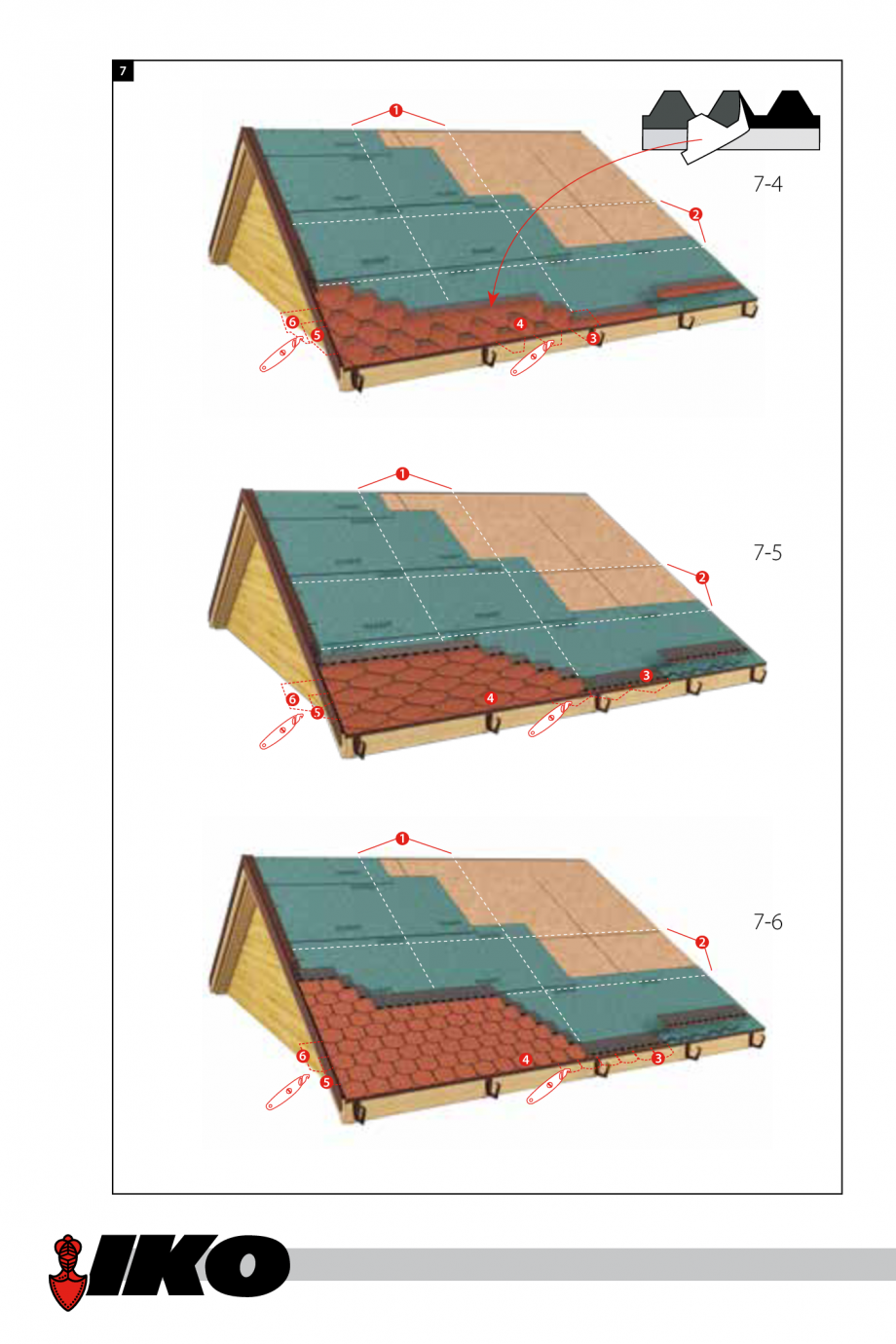

enţele de nuanţă ale culorilor sunt inerente şi nu reprezintă un defect de fabricaţie. Pentru a minimiza diferenţele de nuanţă cât şi pentru a asigura o distribuţie unitară a nuanţelor de culoare, plăcile de şindrilă trebuie luate pe rând din diferite pachete şi amestecate la întâmplare, urmând o tehnică de montaj tip „scară” cu avansare diagonală către cota superioară a acoperişului. • Nu depozitaţi şindrilele pe acoperiş! • Nu îndepărtaţi banda de pe spatele plăcilor de şindrilă. Rolul ei este de a preveni lipirea plăcilor în pachet, ea fiind aplicată din motive ce ţin exclusiv de ambalare şi nu de etanşare. • Cu toate acestea, folia de polietilenă de pe spatele plăcilor de şindrilă autoadezivă trebuie îndepărtată în timpul aplicării. (Figurile 7-4 şi 7-7) RO • Banda pentru lipire aplicată din fabrică devine eficientă după expunerea prelungită la razele soarelui. Lipirea suplimentară cu mastic bituminos este ne

Pagina 2-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 3 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED...

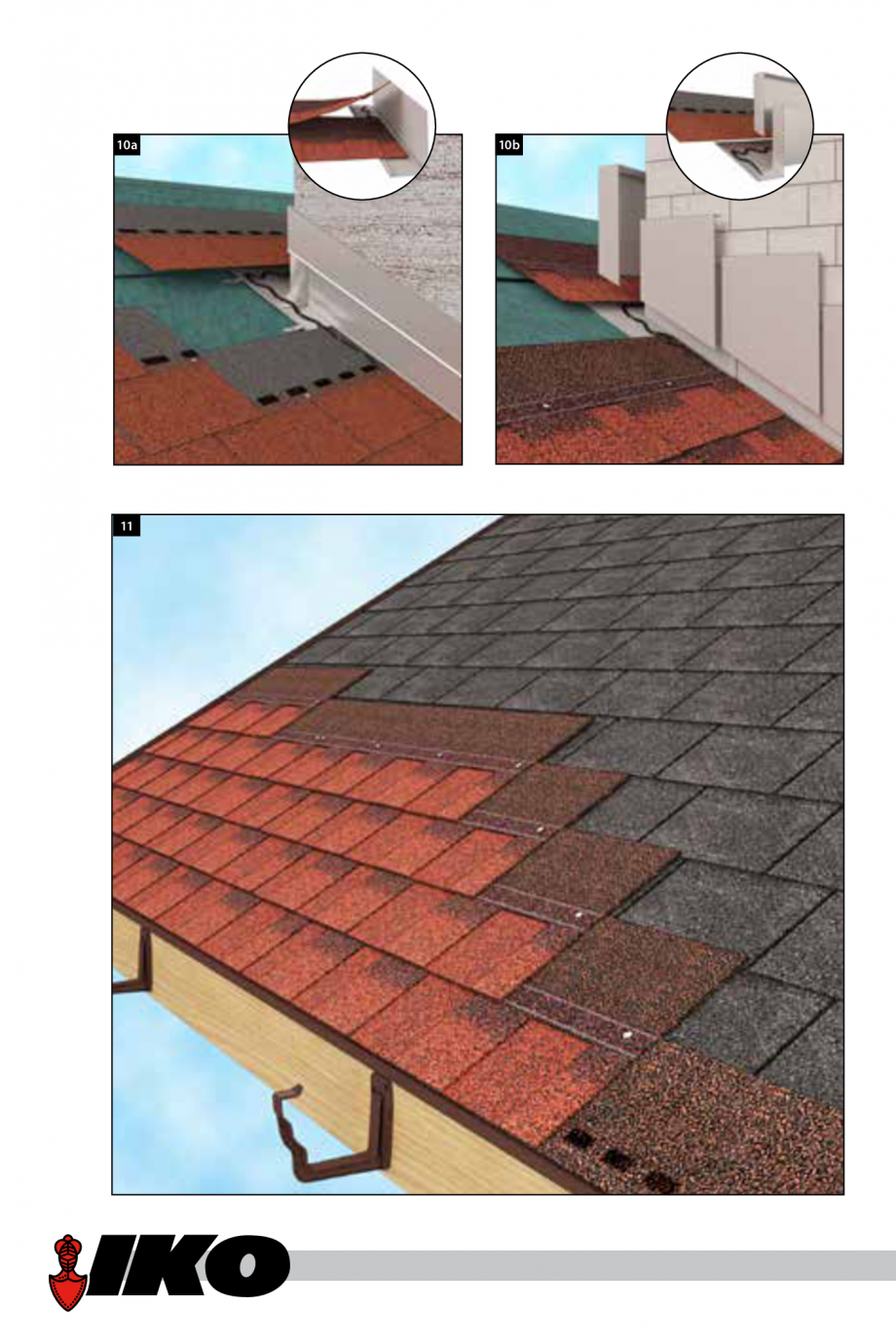

cesară în cazul aplicării şindrilelor la temperaturi scăzute, în zone umbrite permanent, pe acoperişuri cu pantă mare sau în zone în care vântul bate constant cu putere. Este recomandată lipirea cu mastic bituminos şi în situaţia în care pe durata montajului zona de lipire a fost compromisă cu praf, rumeguş, etc... Adezivul pentru şindrilă trebuie aprobat de IKO pentru a fi compatibil cu şindrilele IKO. • Dolii: Pentru metoda doliei deschise folosiți IKO Armourvalley (o membrană de 4mm cu bitum modificat APP disponibilă în culoarea complementară şindrilei) sau dolii metalice din tablă cu tratament anticoroziv. • Elemente de tinichigerie Elementele de tinichigerie sunt confecționate din materiale rezistente la coroziune și au rolul de a proteja și de a asigura etanșeitatea streșinii, frontoanelor, închiderilor la coșul de fum, ramele ferestrelor de mansardă, profilele de tranziție de pantă, racordurile la pereți etc. • Cuie: Folosiţi cuie g

Pagina 3-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 4 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED...

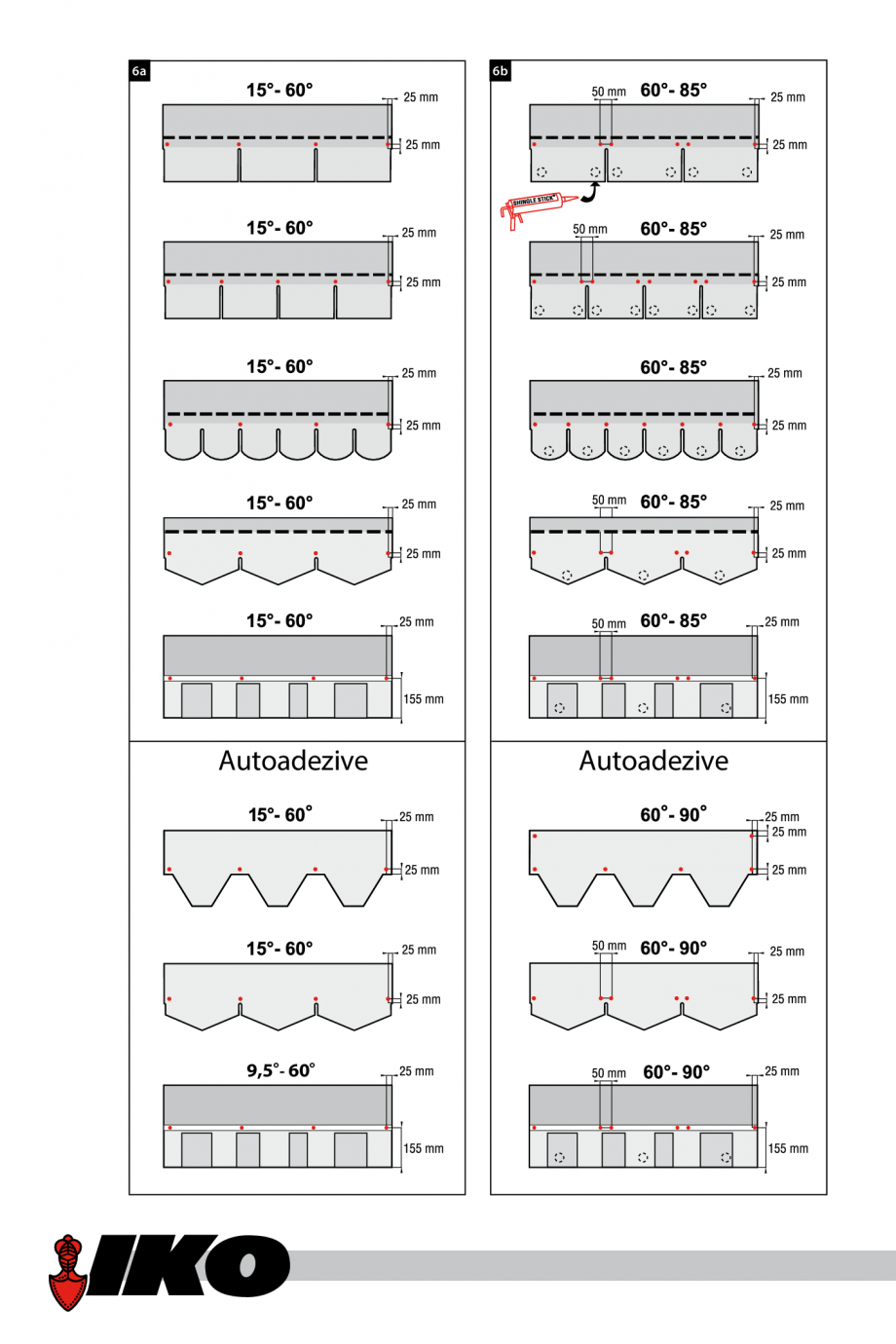

alvanizate, cu o lungime ≥ 25 mm, având tijă striată cu diametrul de 3 mm şi cap lat cu diametrul de 10 mm. Pentru fixarea şindrilelor laminate, a coamelor și doliilor sunt necesare cuie de 30 mm lungime. Pentru proiectele de renovare șindrilă peste șindrilă folosiți cuie de 35mm lungime. • Mastic bituminos: IKO Shingle Stick, IKO Plastal Stick sau alt mastic bituminos avizat de IKO. • Piese de ventilare: IKO Armourvent: o gamă variată de piese de ventilare, necesare ventilării acoperişului. • Bandă de pornire • Înainte de deschidere îndoiţi pachetele pentru o separare mai uşoară a plăcilor de șindrilă. • Atenţie: În perioadele însorite sau la temperaturi ridicate, evitaţi să călcaţi plăcile de şindrilă aplicate pe suprafeţele de acoperiş expuse în mod direct la razele soarelui, prevenind astfel apariţia urmelor de picior sau deteriorarea şindrilelor! Ghid de montaj - 26 - - 27 - RO • Nu amestecaţi şindrile diferite sau proven

Pagina 4-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 5 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED...

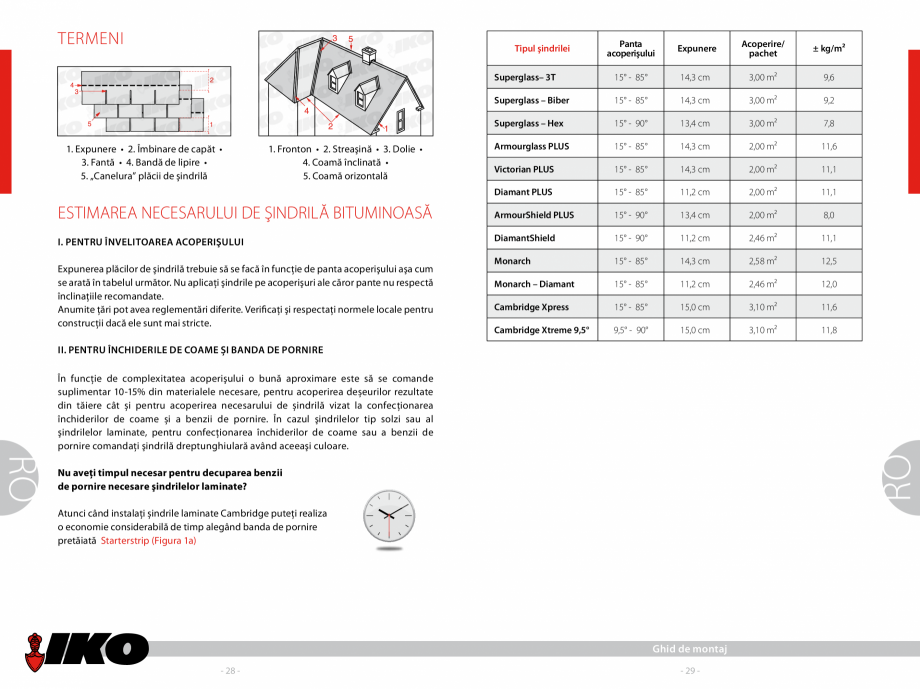

ind din loturi de producţie diferite pe aceeaşi secțiune de acoperiş! • Folii hidroizolante: IKO Armourbase: o gamă diversificată de membrane strat de bază menite să contribuie la etanşeitatea sistemului de învelitoare. TERMENI Panta acoperişului Expunere Acoperire/ pachet ± kg/m² Superglass– 3T 15° - 85° 14,3 cm 3,00 m² 9,6 Superglass – Biber 15° - 85° 14,3 cm 3,00 m² 9,2 Superglass – Hex 15° - 90° 13,4 cm 3,00 m² 7,8 Armourglass PLUS 15° - 85° 14,3 cm 2,00 m² 11,6 Victorian PLUS 15° - 85° 14,3 cm 2,00 m² 11,1 Diamant PLUS 15° - 85° 11,2 cm 2,00 m² 11,1 ESTIMAREA NECESARULUI DE ŞINDRILĂ BITUMINOASĂ ArmourShield PLUS 15° - 90° 13,4 cm 2,00 m² 8,0 I. PENTRU ÎNVELITOAREA ACOPERIŞULUI DiamantShield 15° - 90° 11,2 cm 2,46 m² 11,1 Monarch 15° - 85° 14,3 cm 2,58 m² 12,5 Monarch – Diamant 15° - 85° 11,2 cm 2,46 m² 12,0 Cambridge Xpress 15° - 85° 15,0 cm 3,10 m² 11,6 Ca

Pagina 5-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 6 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED...

mbridge Xtreme 9,5° 9,5° - 90° 15,0 cm 3,10 m² 11,8 Tipul şindrilei 1. Expunere • 2. Îmbinare de capăt • 3. Fantă • 4. Bandă de lipire • 5. „Canelura” plăcii de şindrilă 1. Fronton • 2. Streaşină • 3. Dolie • 4. Coamă înclinată • 5. Coamă orizontală Expunerea plăcilor de şindrilă trebuie să se facă în funcţie de panta acoperişului aşa cum se arată în tabelul următor. Nu aplicaţi şindrile pe acoperişuri ale căror pante nu respectă înclinaţiile recomandate. Anumite ţări pot avea reglementări diferite. Verificaţi şi respectaţi normele locale pentru construcţii dacă ele sunt mai stricte. II. PENTRU ÎNCHIDERILE DE COAME ȘI BANDA DE PORNIRE RO RO În funcţie de complexitatea acoperişului o bună aproximare este să se comande suplimentar 10-15% din materialele necesare, pentru acoperirea deșeurilor rezultate din tăiere cât și pentru acoperirea necesarului de șindrilă vizat la confecţionarea închiderilor

Pagina 6-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 7 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED...

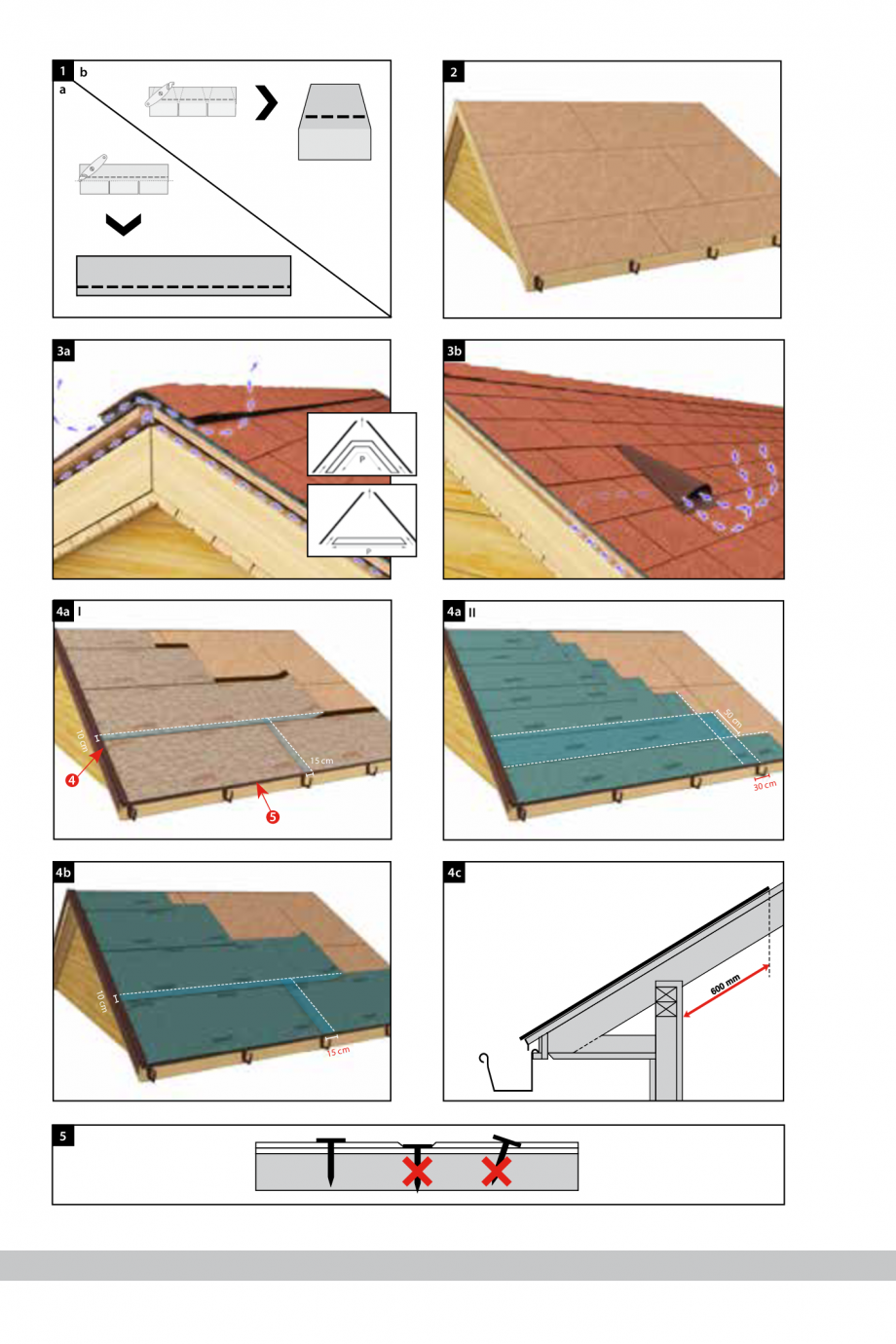

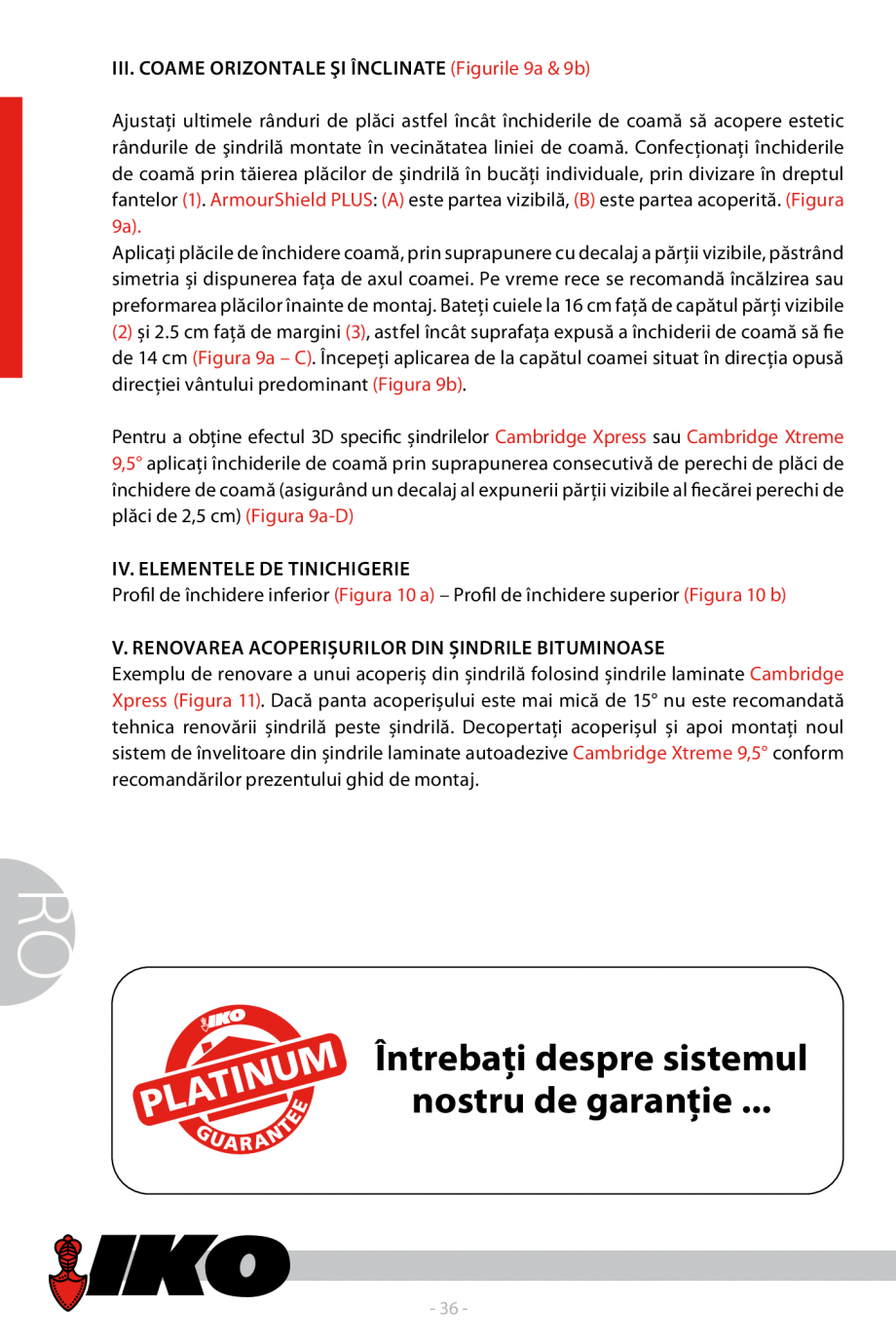

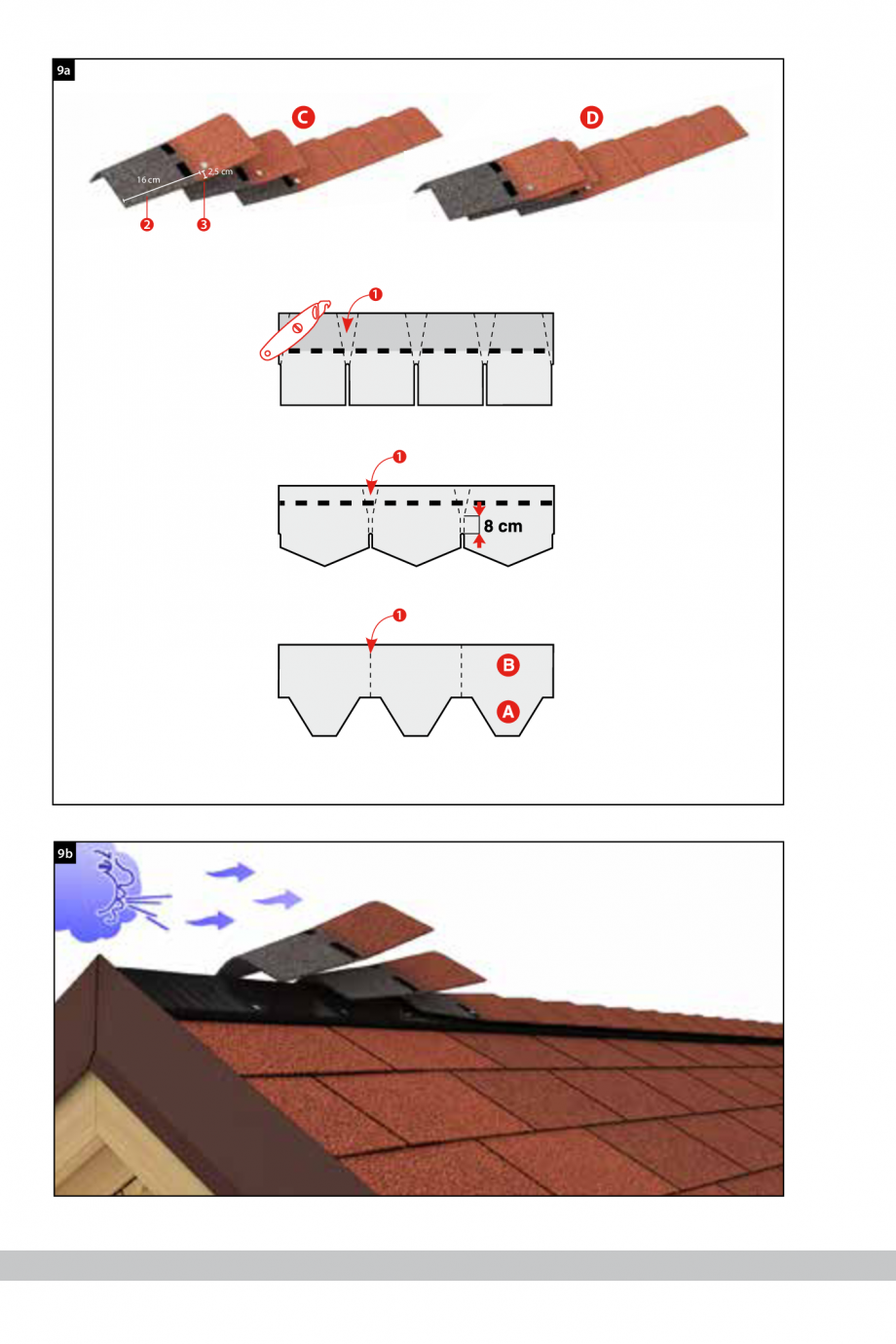

de coame și a benzii de pornire. În cazul şindrilelor tip solzi sau al şindrilelor laminate, pentru confecţionarea închiderilor de coame sau a benzii de pornire comandaţi şindrilă dreptunghiulară având aceeaşi culoare. Nu aveţi timpul necesar pentru decuparea benzii de pornire necesare şindrilelor laminate? Atunci când instalați șindrile laminate Cambridge puteți realiza o economie considerabilă de timp alegând banda de pornire pretăiată Starterstrip (Figura 1a) Ghid de montaj - 28 - - 29 - I. ASTEREALA (Figura 2) Astereala trebuie să fie plană, solidă, uscată și bine fixată de şarpantă. Este recomandat să fie confecționată din scânduri, plăci structurale tip OSB sau placaj multistrat nefurniruit tip plywood, de bună calitate. În cazul placării cu scândură, lățimea acesteia nu trebuie să depășească 15 cm. Dimensionarea corectă a grosimii asterelii se face în funcție de distanța între căpriori și încarcările la care este supus a

Pagina 7-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 8 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED...

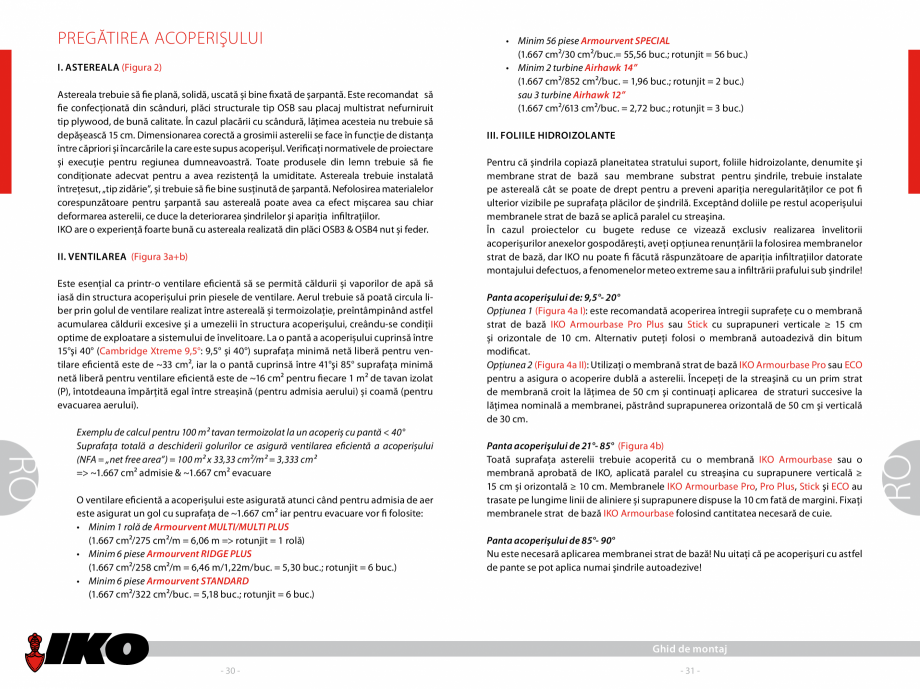

coperișul. Verificați normativele de proiectare și execuție pentru regiunea dumneavoastră. Toate produsele din lemn trebuie să fie condiționate adecvat pentru a avea rezistență la umiditate. Astereala trebuie instalată întrețesut, „tip zidărie”, și trebuie să fie bine susținută de şarpantă. Nefolosirea materialelor corespunzătoare pentru şarpantă sau astereală poate avea ca efect mișcarea sau chiar deformarea asterelii, ce duce la deteriorarea șindrilelor şi apariţia infiltraţiilor. IKO are o experiență foarte bună cu astereala realizată din plăci OSB3 & OSB4 nut și feder. II. VENTILAREA (Figura 3a+b) Este esențial ca printr-o ventilare eficientă să se permită căldurii și vaporilor de apă să iasă din structura acoperișului prin piesele de ventilare. Aerul trebuie să poată circula liber prin golul de ventilare realizat între astereală și termoizolație, preîntâmpinând astfel acumularea căldurii excesive şi a umezelii în structur

Pagina 8-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 9 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED...

a acoperişului, creându-se condiţii optime de exploatare a sistemului de învelitoare. La o pantă a acoperișului cuprinsă între 15°şi 40° (Cambridge Xtreme 9,5°: 9,5° și 40°) suprafața minimă netă liberă pentru ventilare eficientă este de ~33 cm², iar la o pantă cuprinsă între 41°şi 85° suprafața minimă netă liberă pentru ventilare eficientă este de ~16 cm² pentru fiecare 1 m² de tavan izolat (P), întotdeauna împărțită egal între streașină (pentru admisia aerului) și coamă (pentru evacuarea aerului). RO Exemplu de calcul pentru 100 m² tavan termoizolat la un acoperiș cu pantă < 40° Suprafața totală a deschiderii golurilor ce asigură ventilarea eficientă a acoperișului (NFA = „net free area”) = 100 m² x 33,33 cm²/m² = 3,333 cm² => ~1.667 cm² admisie & ~1.667 cm² evacuare O ventilare eficientă a acoperișului este asigurată atunci când pentru admisia de aer este asigurat un gol cu suprafața de ~1.667 cm² iar pentru evac

Pagina 9-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 10 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM,...

uare vor fi folosite: • Minim 1 rolă de Armourvent MULTI/MULTI PLUS (1.667 cm²/275 cm²/m = 6,06 m => rotunjit = 1 rolă) • Minim 6 piese Armourvent RIDGE PLUS (1.667 cm²/258 cm²/m = 6,46 m/1,22m/buc. = 5,30 buc.; rotunjit = 6 buc.) • Minim 6 piese Armourvent STANDARD (1.667 cm²/322 cm²/buc. = 5,18 buc.; rotunjit = 6 buc.) • • Minim 56 piese Armourvent SPECIAL (1.667 cm²/30 cm²/buc.= 55,56 buc.; rotunjit = 56 buc.) Minim 2 turbine Airhawk 14” (1.667 cm²/852 cm²/buc. = 1,96 buc.; rotunjit = 2 buc.) sau 3 turbine Airhawk 12” (1.667 cm²/613 cm²/buc. = 2,72 buc.; rotunjit = 3 buc.) III. FOLIILE HIDROIZOLANTE Pentru că şindrila copiază planeitatea stratului suport, foliile hidroizolante, denumite şi membrane strat de bază sau membrane substrat pentru şindrile, trebuie instalate pe astereală cât se poate de drept pentru a preveni apariţia neregularităţilor ce pot fi ulterior vizibile pe suprafaţa plăcilor de şindrilă. Exceptân

Pagina 10-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 11 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM,...

d doliile pe restul acoperişului membranele strat de bază se aplică paralel cu streaşina. În cazul proiectelor cu bugete reduse ce vizează exclusiv realizarea învelitorii acoperișurilor anexelor gospodărești, aveți opțiunea renunțării la folosirea membranelor strat de bază, dar IKO nu poate fi făcută răspunzătoare de apariția infiltrațiilor datorate montajului defectuos, a fenomenelor meteo extreme sau a infiltrării prafului sub șindrile! Panta acoperişului de: 9,5°- 20° Opţiunea 1 (Figura 4a I): este recomandată acoperirea întregii suprafeţe cu o membrană strat de bază IKO Armourbase Pro Plus sau Stick cu suprapuneri verticale ≥ 15 cm și orizontale de 10 cm. Alternativ puteţi folosi o membrană autoadezivă din bitum modificat. Opţiunea 2 (Figura 4a II): Utilizaţi o membrană strat de bază IKO Armourbase Pro sau ECO pentru a asigura o acoperire dublă a asterelii. Începeţi de la streaşină cu un prim strat de membrană croit la lăţimea de 50

Pagina 11-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 12 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM,...

cm şi continuaţi aplicarea de straturi succesive la lățimea nominală a membranei, păstrând suprapunerea orizontală de 50 cm şi verticală de 30 cm. Panta acoperişului de 21°- 85° (Figura 4b) Toată suprafaţa asterelii trebuie acoperită cu o membrană IKO Armourbase sau o membrană aprobată de IKO, aplicată paralel cu streaşina cu suprapunere verticală ≥ 15 cm și orizontală ≥ 10 cm. Membranele IKO Armourbase Pro, Pro Plus, Stick şi ECO au trasate pe lungime linii de aliniere și suprapunere dispuse la 10 cm fată de margini. Fixaţi membranele strat de bază IKO Armourbase folosind cantitatea necesară de cuie. Panta acoperişului de 85°- 90° Nu este necesară aplicarea membranei strat de bază! Nu uitați că pe acoperişuri cu astfel de pante se pot aplica numai şindrile autoadezive! Ghid de montaj - 30 - - 31 - RO PREGĂTIREA ACOPERIŞULUI IV. DOLIILE mastic bituminos. Repetaţi această tehnică până depășiți linia cosoroabei cu cel puţin 60

Pagina 12-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 13 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM,...

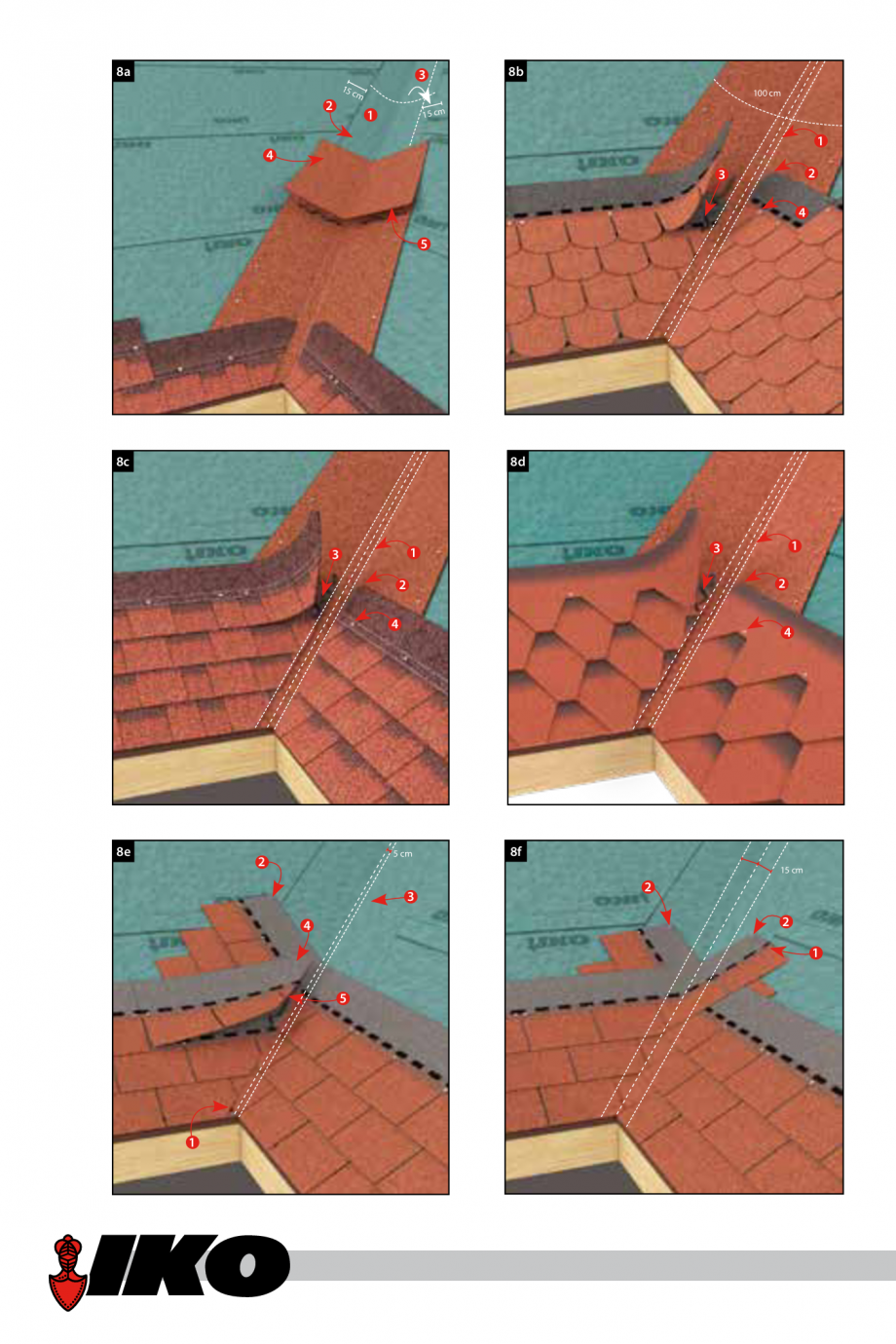

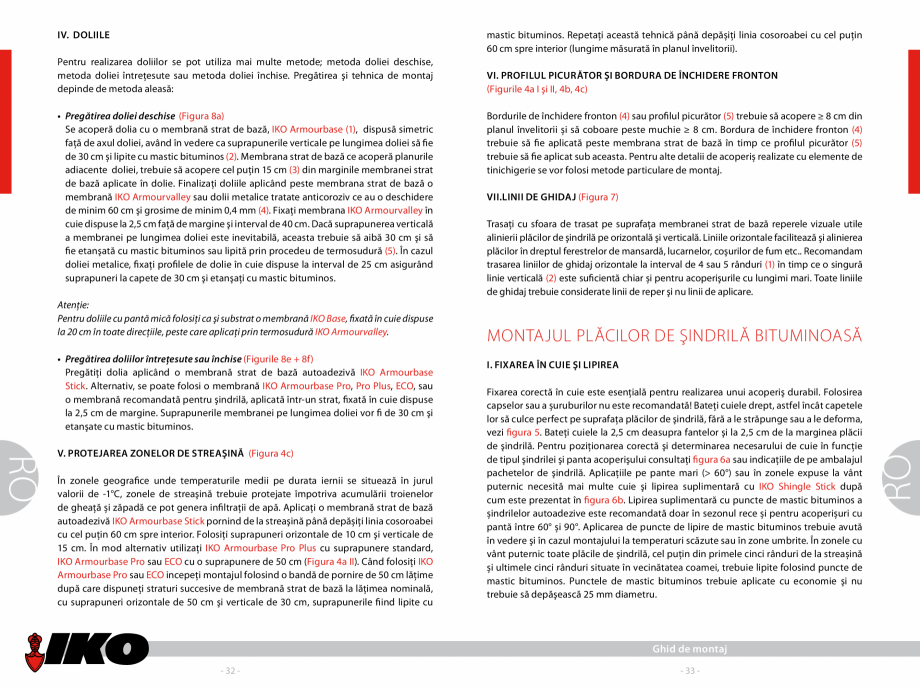

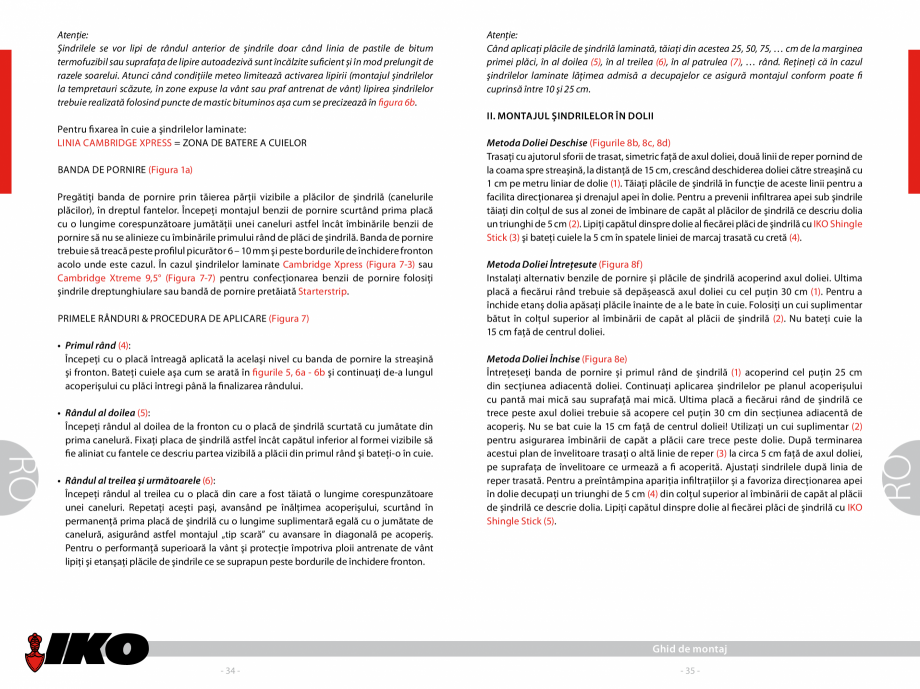

cm spre interior (lungime măsurată în planul învelitorii). • Pregătirea doliei deschise (Figura 8a) Se acoperă dolia cu o membrană strat de bază, IKO Armourbase (1), dispusă simetric faţă de axul doliei, având în vedere ca suprapunerile verticale pe lungimea doliei să fie de 30 cm și lipite cu mastic bituminos (2). Membrana strat de bază ce acoperă planurile adiacente doliei, trebuie să acopere cel puțin 15 cm (3) din marginile membranei strat de bază aplicate în dolie. Finalizaţi doliile aplicând peste membrana strat de bază o membrană IKO Armourvalley sau dolii metalice tratate anticoroziv ce au o deschidere de minim 60 cm şi grosime de minim 0,4 mm (4). Fixaţi membrana IKO Armourvalley în cuie dispuse la 2,5 cm faţă de margine şi interval de 40 cm. Dacă suprapunerea verticală a membranei pe lungimea doliei este inevitabilă, aceasta trebuie să aibă 30 cm şi să fie etanşată cu mastic bituminos sau lipită prin procedeu de termosudură (5). �

Pagina 13-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 14 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM,...

�n cazul doliei metalice, fixaţi profilele de dolie în cuie dispuse la interval de 25 cm asigurând suprapuneri la capete de 30 cm şi etanşaţi cu mastic bituminos. Atenţie: Pentru doliile cu pantă mică folosiţi ca şi substrat o membrană IKO Base, fixată în cuie dispuse la 20 cm în toate direcţiile, peste care aplicați prin termosudură IKO Armourvalley. • Pregătirea doliilor întreţesute sau închise (Figurile 8e + 8f) Pregătiţi dolia aplicând o membrană strat de bază autoadezivă IKO Armourbase Stick. Alternativ, se poate folosi o membrană IKO Armourbase Pro, Pro Plus, ECO, sau o membrană recomandată pentru şindrilă, aplicată într-un strat, fixată în cuie dispuse la 2,5 cm de margine. Suprapunerile membranei pe lungimea doliei vor fi de 30 cm şi etanşate cu mastic bituminos. RO V. PROTEJAREA ZONELOR DE STREAŞINĂ (Figura 4c) În zonele geografice unde temperaturile medii pe durata iernii se situează în jurul valorii de -1°C, zonele de streaşi

Pagina 14-Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM, LAMINATED, CLASSIC, ...

Pagina 15 - Ghidul de montaj sindrile bituminoase IKO gama rezidential IKO SHIELD, PREMIUM,...

nă trebuie protejate împotriva acumulării troienelor de gheață și zăpadă ce pot genera infiltraţii de apă. Aplicaţi o membrană strat de bază autoadezivă IKO Armourbase Stick pornind de la streaşină până depășiți linia cosoroabei cu cel puţin 60 cm spre interior. Folosiţi suprapuneri orizontale de 10 cm şi verticale de 15 cm. În mod alternativ utilizaţi IKO Armourbase Pro Plus cu suprapunere standard, IKO Armourbase Pro sau ECO cu o suprapunere de 50 cm (Figura 4a II). Când folosiți IKO Armourbase Pro sau ECO incepeți montajul folosind o bandă de pornire de 50 cm lăţime după care dispuneţi straturi succesive de membrană strat de bază la lăţimea nominală, cu suprapuneri orizontale de 50 cm şi verticale de 30 cm, suprapunerile fiind lipite cu VI. PROFILUL PICURĂTOR ŞI BORDURA DE ÎNCHIDERE FRONTON (Figurile 4a I şi II, 4b, 4c) Bordurile de închidere fronton (4) sau profilul picurător (5) trebuie să acopere ≥ 8 cm din planul învelitorii și
