Grup de alimentare TIEMME 5535G

Limba: Romana, Italiana

60 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana GRUPPO DI RILANCIO
GRUP DE ...

GRUPPO DI RILANCIO GRUP DE ALIMENTARE Serie 5535 Descrizione Descriere Il gruppo di rilancio svolge la funzione di alimentare, direttamente dagli stacchi di un collettore, i circuiti degli impianti di riscaldamento senza modificare la temperatura del fluido. Attraverso i due termometri è possibile controllare le temperature istantanee di mandata e di ritorno. Nel ramo di ritorno è inserita una valvola di ritegno che evita l’autocircolazione del fluido quando il circolatore è spento. www.tiemme.com COPYRIGHT Grupul de alimentare termostatic îndeplineşte funcţia de a alimenta, direct din colector, circuitele instalaţilor de încălzire, fără a modifica temperatura fluidului. Prin cele două termometre este posibil să se controleze temperatura instantanee de tur şi retur. Pe circuitul de retur se află o clapetă de reţinere care evită auto-circularea fluidului atunci când pompa de circulaţie este oprită. TIEMME Raccorderie S.p.A. si riserva di apportare modifiche

Pagina 1-Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana GRUPPO DI RILANCIO
GRUP DE ALIMENTARE
...

Pagina 2 - Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana in qualsiasi momento senza ...

in qualsiasi momento senza preavviso. TIEMME Raccorderie S.p.A.are dreptul de a aduce modificari in orice moment, fara preaviz. È vietata qualsiasi forma di riproduzione, se non autorizzata. Este interzisa orice forma de reproducere, fara autorizatie. CARATTERISTICHE TECNICHE DATI GENERALI Dimensione: Massima temperatura fluido in ingresso: Pressione massima: GRUPPO IDRAULICO Ottone: Guarnizioni: Attacco ingresso: Attacco uscite: POMPA Corpo: Grado di protezione: Alimentazione: Pompe standard: Possibilità di montare le seguenti pompe: CARACTERISTICI TEHNICE DATE GENERALE Dimensiune: Temperatura maxima a fluidului de intrare: Presiunea maxima: DN 25 (1”) 110°C 8 bar DN 25 (1”) 110°C 8bar CW 617N EPDM 1’’1/2 maschio battuta piana 1’’1/2 maschio battuta piana GRUPUL HIDRAULIC Alamă: CW 617N Garnituri: EPDM Racorduri intrare: 1’’1/2 M etansare mecanica plana Racorduri lesire: 1’’1/2 M etansare mecanica plana POMPĂ Carcasa: Grade de protecţie: Racord electric

Pagina 2-Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana in qualsiasi momento senza preavviso. ...

Pagina 3 - Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana : Pompe standard: Alte...

: Pompe standard: Alte pompe: fontă cenuşie GG 15/20 IP 44 230Vac, 50Hz Grundfos UPS 25-65/130 Wilo Star-RS 25-6/130 Grundfos ALPHA 2L 25-60 130 Wilo STRATOS PARA 25/1-7 130 Wilo Star 25/6-3-ku EPP Pex expandat (opţional) ghisa GG 15/20 IP 44 230Vac, 50Hz Grundfos UPS 25-65/130 Wilo Star-RS 25-6/130 Grundfos ALPHA 2L 25-60 130 Wilo STRATOS PARA 25/1-7 130 Wilo Star 25/6-3-ku EPP Pex espanso (optional) GUSCIO ISOLANTE MATERIAL IZOLAŢIE TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com ©TIEMME Raccorderie S.p.A. 5535 Gruppo di rilancio Ita-Rum Rev. A 10-11 1/6 GRUPPO DI RILANCIO GRUP DE ALIMENTARE DESCRIZIONE Gruppo idraulico DN25 con attacchi 1’’½ M senza circolatore (interasse 130) e con coibentazione in EPP Gruppo idraulico DN25 con attacchi 1’’½ M, coibentazione in EPP e pompa Grundfos UPS 25-65 / 130 (interasse 130) Gruppo idraulico DN25 con att

Pagina 3-Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana : Pompe standard: Alte pompe: fontă...

Pagina 4 - Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana acchi 1’’½ M,...

acchi 1’’½ M, coibentazione in EPP e pompa Wilo RS 25- 6/ 130 (interasse 130) Gruppo idraulico DN25 con attacchi 1’’½ M senza circolatore (interasse 130) e con coibentazione in Pex espanso (per raffrescamento) Serie CODICE - COD 5535G00130 5535 DESCRIERE Grup hidraulic DN 25 cu prindere 1’’½ M fara pompă de circulatie (interaxa 130) cu izolatie in EPP Grup hidraulic DN 25 cu prindere 1’’½ M, cu izolatie in EPP, cu pompă de circulatie Grundfos UPS 25-65/130 (interaxa 130) Grup hidraulic DN 25 cu prindere 1’’½ M, cu izolatie in EPP, cu pompă de circulatie Wilo RS 25-65/130 (interaxa 130) Grup hidraulic DN 25 cu prindere 1’’½ M fara pompă de circulatie (interaxa 130) cu izolatie in Pex expandat (pentru instalatii de racire) 5535GGF130 5535GWL130 5536G00130 Dimensioni Dimensiuni 248 125 TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiem

Pagina 4-Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana acchi 1’’½ M, coibentazione in...

Pagina 5 - Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana me.com
©TIEMME Raccorderie...

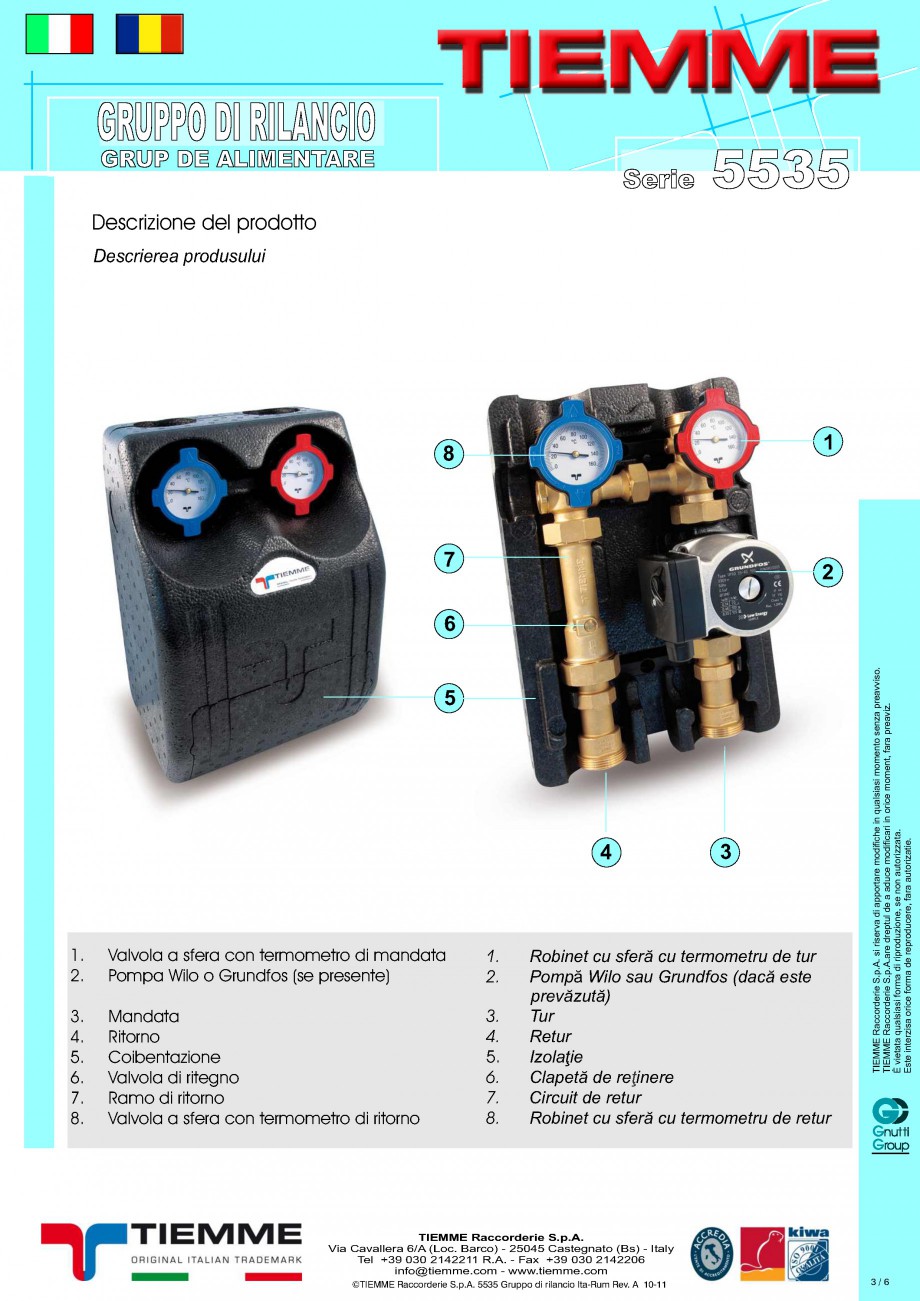

me.com ©TIEMME Raccorderie S.p.A. 5535 Gruppo di rilancio Ita-Rum Rev. A 10-11 2/6 TIEMME Raccorderie S.p.A. si riserva di apportare modifiche in qualsiasi momento senza preavviso. TIEMME Raccorderie S.p.A.are dreptul de a aduce modificari in orice moment, fara preaviz. È vietata qualsiasi forma di riproduzione, se non autorizzata. Este interzisa orice forma de reproducere, fara autorizatie. 370 322 130 GRUPPO DI RILANCIO GRUP DE ALIMENTARE Serie 5535 Descrizione del prodotto Descrierea produsului 8 1 7 6 2 5 4 3 1. 2. 3. 4. 5. 6. 7. 8. Valvola a sfera con termometro di mandata Pompa Wilo o Grundfos (se presente) Mandata Ritorno Coibentazione Valvola di ritegno Ramo di ritorno Valvola a sfera con termometro di ritorno 1. 2. 3. 4. 5. 6. 7. 8. Robinet cu sferă cu termometru de tur Pompă Wilo sau Grundfos (dacă este prevăzută) Tur Retur Izolaţie Clapetă de reţinere Circuit de retur Robinet cu sferă cu termometru de retur TIEMME Raccorderie S.p.A. Via Cavall

Pagina 5-Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana me.com
©TIEMME Raccorderie S.p.A....

Pagina 6 - Grup de alimentare TIEMME 5535G Fisa tehnica Romana, Italiana era 6/A (Loc. Barco) -...

era 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com ©TIEMME Raccorderie S.p.A. 5535 Gruppo di rilancio Ita-Rum Rev. A 10-11 3/6 TIEMME Raccorderie S.p.A. si riserva di apportare modifiche in qualsiasi momento senza preavviso. TIEMME Raccorderie S.p.A.are dreptul de a aduce modificari in orice moment, fara preaviz. È vietata qualsiasi forma di riproduzione, se non autorizzata. Este interzisa orice forma de reproducere, fara autorizatie. GRUPPO DI RILANCIO GRUP DE ALIMENTARE Serie 5535 POMPA POMPĂ Wilo Star-RS 25/6-130 6 Grundfos UPS 25/65-130 6 H [m] 5,5 5 4,5 4 3,5 3 H [m] 5,5 5 4,5 4 3,5 3 2,5 Filling and draining the installation 2,5 2 1,5 1 0,5 0 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 3 1 2 Q [l/min] 2 1,5 1 0,5 0 0 5 10 15 20 25 30 35 40 45 50 55 3 1 2 60 65 70 Avviamento Q [l/min] VALVOLA DI RITEGNO Durante il funzionamento la marcatura deve essere posizionata in orizzontale col
