Grup de amestec cu punct fix TIEMME 5535GPF

Limba: Romana, Italiana

175 afisari

Tip documentatie: Fisa tehnica

Pagina 1 - Grup de amestec cu punct fix TIEMME 5535GPF Fisa tehnica Romana, Italiana GRUPPO DI...

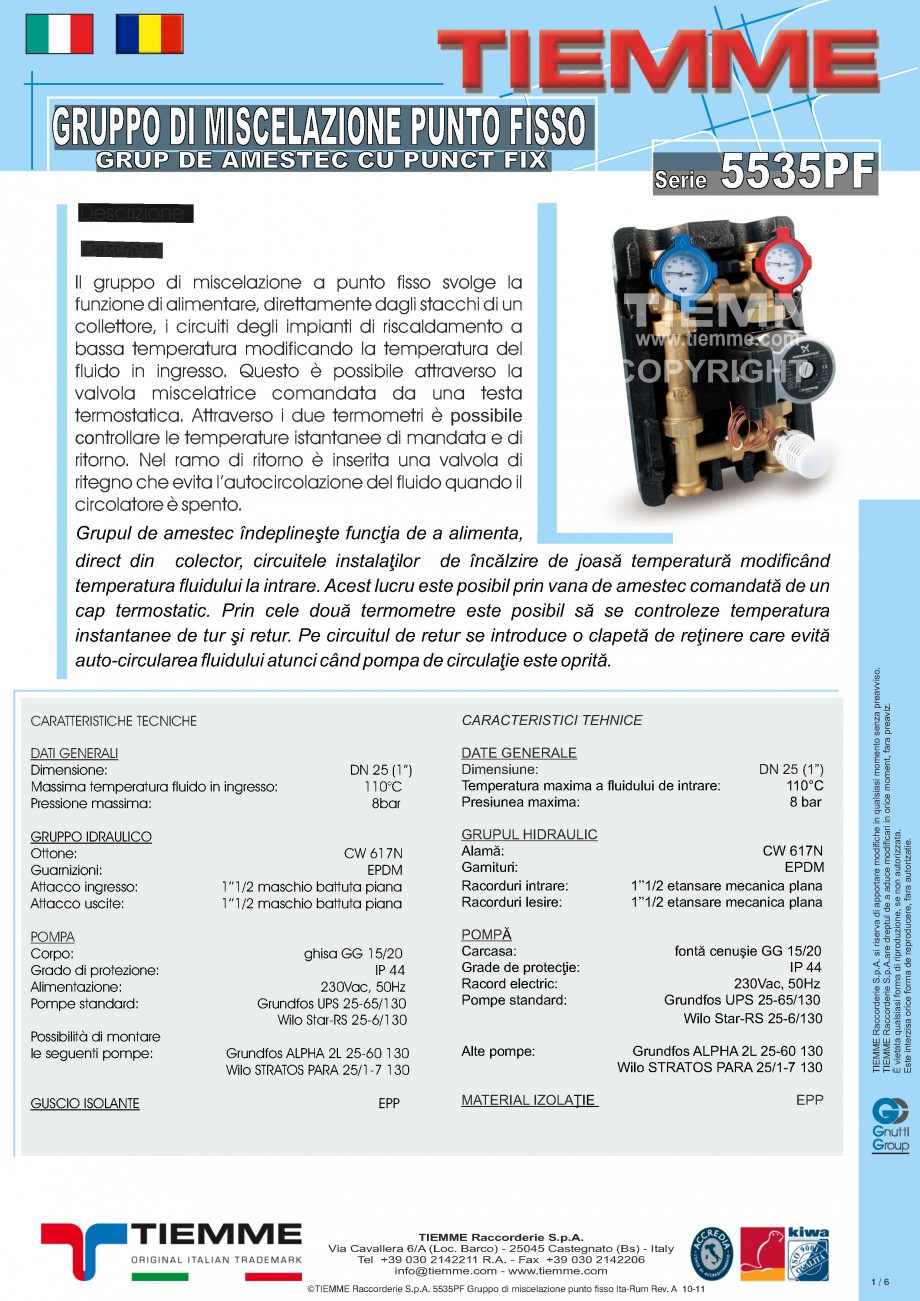

GRUPPO DI MISCELAZIONEPUNCT FIX PUNTO FISSO GRUP DE AMESTEC CU Descrizione Descriere Il gruppo di miscelazione a punto fisso svolge la funzione di alimentare, direttamente dagli stacchi di un collettore, i circuiti degli impianti di riscaldamento a bassa temperatura modificando la temperatura del fluido in ingresso. Questo è possibile attraverso la valvola miscelatrice comandata da una testa termostatica. Attraverso i due termometri è possibile controllare le temperature istantanee di mandata e di ritorno. Nel ramo di ritorno è inserita una valvola di ritegno che evita l’autocircolazione del fluido quando il circolatore è spento. Grupul de amestec îndeplineşte funcţia de a alimenta, Serie 5535PF www.tiemme.com COPYRIGHT CARATTERISTICHE TECNICHE DATI GENERALI Dimensione: Massima temperatura fluido in ingresso: Pressione massima: GRUPPO IDRAULICO Ottone: Guarnizioni: Attacco ingresso: Attacco uscite: POMPA Corpo: Grado di protezione: Alimentazione: Pompe standard: Possibili

Pagina 2 - Grup de amestec cu punct fix TIEMME 5535GPF Fisa tehnica Romana, Italiana tà di montare ...

tà di montare le seguenti pompe: CARACTERISTICI TEHNICE DATE GENERALE Dimensiune: Temperatura maxima a fluidului de intrare: Presiunea maxima: GRUPUL HIDRAULIC Alamă: Garnituri: Racorduri intrare: Racorduri lesire: POMPĂ Carcasa: Grade de protecţie: Racord electric: Pompe standard: DN 25 (1”) 110°C 8bar DN 25 (1”) 110°C 8 bar CW 617N EPDM 1’’1/2 maschio battuta piana 1’’1/2 maschio battuta piana CW 617N EPDM 1’’1/2 etansare mecanica plana 1’’1/2 etansare mecanica plana ghisa GG 15/20 IP 44 230Vac, 50Hz Grundfos UPS 25-65/130 Wilo Star-RS 25-6/130 Grundfos ALPHA 2L 25-60 130 Wilo STRATOS PARA 25/1-7 130 EPP fontă cenuşie GG 15/20 IP 44 230Vac, 50Hz Grundfos UPS 25-65/130 Wilo Star-RS 25-6/130 Grundfos ALPHA 2L 25-60 130 Wilo STRATOS PARA 25/1-7 130 EPP Alte pompe: GUSCIO ISOLANTE MATERIAL IZOLAŢIE TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com

Pagina 2-Grup de amestec cu punct fix TIEMME 5535GPF Fisa tehnica Romana, Italiana tà di montare le seguenti...

Pagina 3 - Grup de amestec cu punct fix TIEMME 5535GPF Fisa tehnica Romana, Italiana - www.tiemme...

- www.tiemme.com ©TIEMME Raccorderie S.p.A. 5535PF Gruppo di miscelazione punto fisso Ita-Rum Rev. A 10-11 1/6 TIEMME Raccorderie S.p.A. si riserva di apportare modifiche in qualsiasi momento senza preavviso. TIEMME Raccorderie S.p.A.are dreptul de a aduce modificari in orice moment, fara preaviz. È vietata qualsiasi forma di riproduzione, se non autorizzata. Este interzisa orice forma de reproducere, fara autorizatie. direct din colector, circuitele instalaţilor de încălzire de joasă temperatură modificând temperatura fluidului la intrare. Acest lucru este posibil prin vana de amestec comandată de un cap termostatic. Prin cele două termometre este posibil să se controleze temperatura instantanee de tur şi retur. Pe circuitul de retur se introduce o clapetă de reţinere care evită auto-circularea fluidului atunci când pompa de circulaţie este oprită. GRUPPO DI MISCELAZIONEPUNCT FIX PUNTO FISSO GRUP DE AMESTEC CU DESCRIZIONE Gruppo di miscelazione punto fisso DN 25

Pagina 3-Grup de amestec cu punct fix TIEMME 5535GPF Fisa tehnica Romana, Italiana - www.tiemme.com
©TIEMME ...

Pagina 4 - Grup de amestec cu punct fix TIEMME 5535GPF Fisa tehnica Romana, Italiana con attacchi...

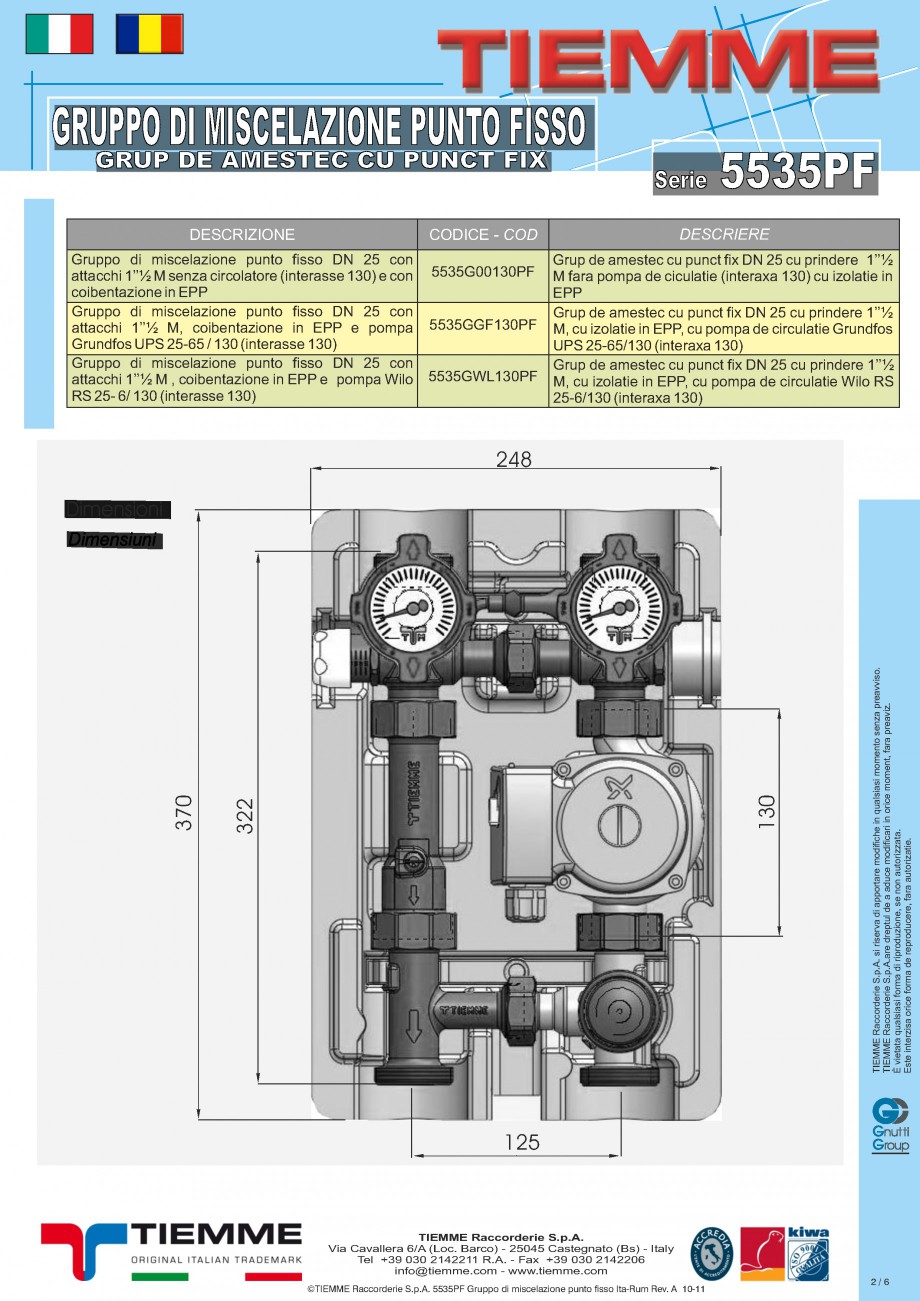

con attacchi 1’’½ M senza circolatore (interasse 130) e con coibentazione in EPP Gruppo di miscelazione punto fisso DN 25 con attacchi 1’’½ M, coibentazione in EPP e pompa Grundfos UPS 25-65 / 130 (interasse 130) Gruppo di miscelazione punto fisso DN 25 con attacchi 1’’½ M , coibentazione in EPP e pompa Wilo RS 25- 6/ 130 (interasse 130) Serie 5535PF CODICE - COD 5535G00130PF DESCRIERE Grup de amestec cu punct fix DN 25 cu prindere 1’’½ M fara pompa de ciculatie (interaxa 130) cu izolatie in EPP Grup de amestec cu punct fix DN 25 cu prindere 1’’½ M, cu izolatie in EPP, cu pompa de circulatie Grundfos UPS 25-65/130 (interaxa 130) Grup de amestec cu punct fix DN 25 cu prindere 1’’½ M, cu izolatie in EPP, cu pompa de circulatie Wilo RS 25-6/130 (interaxa 130) 5535GGF130PF 5535GWL130PF 248 Dimensioni Dimensiuni 125 TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 in

Pagina 4-Grup de amestec cu punct fix TIEMME 5535GPF Fisa tehnica Romana, Italiana con attacchi 1’’½ M...

Pagina 5 - Grup de amestec cu punct fix TIEMME 5535GPF Fisa tehnica Romana, Italiana fo@tiemme.com -...

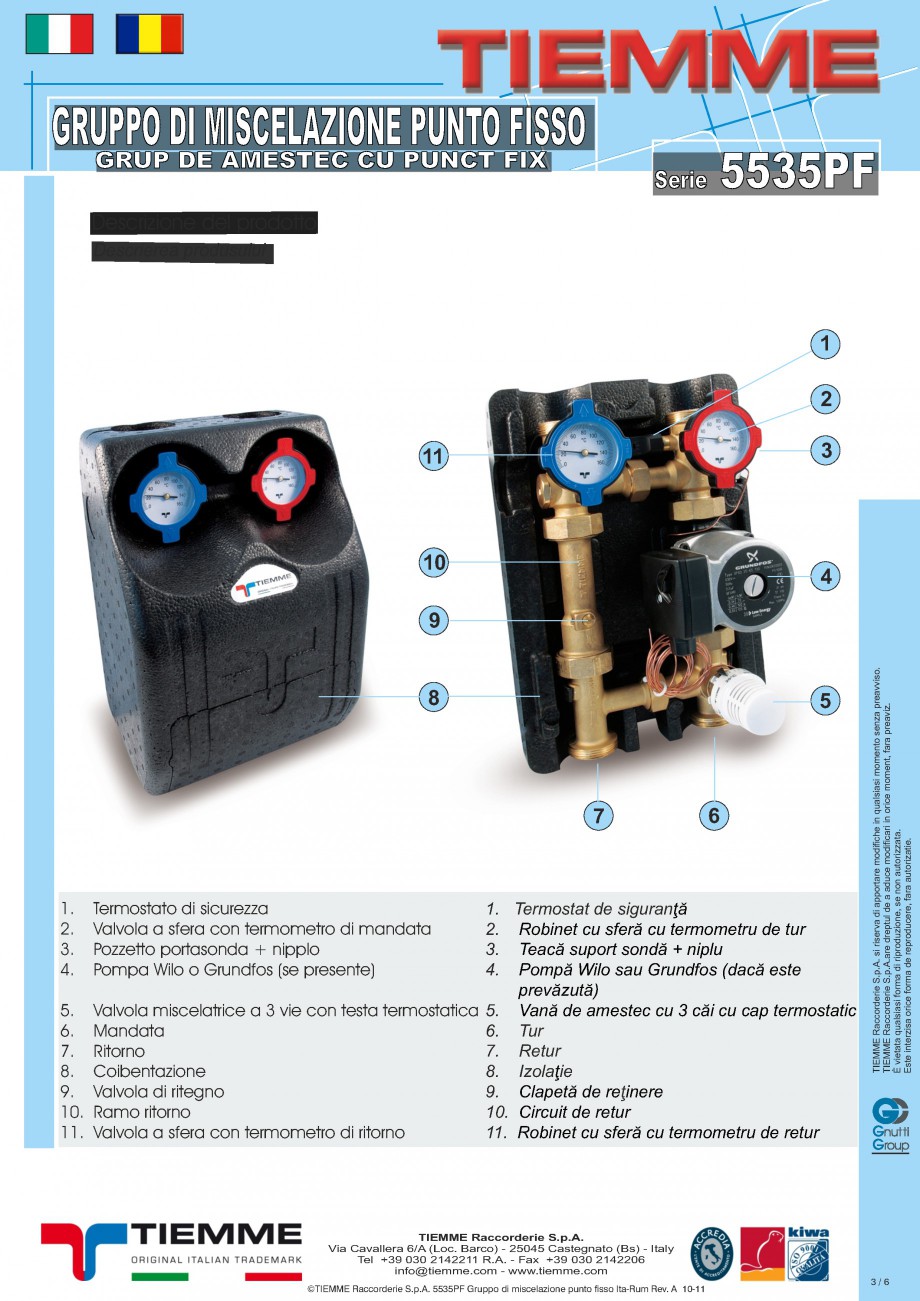

fo@tiemme.com - www.tiemme.com ©TIEMME Raccorderie S.p.A. 5535PF Gruppo di miscelazione punto fisso Ita-Rum Rev. A 10-11 2/6 TIEMME Raccorderie S.p.A. si riserva di apportare modifiche in qualsiasi momento senza preavviso. TIEMME Raccorderie S.p.A.are dreptul de a aduce modificari in orice moment, fara preaviz. È vietata qualsiasi forma di riproduzione, se non autorizzata. Este interzisa orice forma de reproducere, fara autorizatie. 370 322 130 GRUPPO DI MISCELAZIONEPUNCT FIX PUNTO FISSO GRUP DE AMESTEC CU Descrizione del prodotto Descrierea produsului Serie 5535PF 1 2 11 3 10 9 4 8 5 7 6 1. 2. 3. 4. 1. Termostat de siguranţă 2. Robinet cu sferă cu termometru de tur 3. Teacă suport sondă + niplu 4. Pompă Wilo sau Grundfos (dacă este prevăzută) 5. Valvola miscelatrice a 3 vie con testa termostatica 5. Vană de amestec cu 3 căi cu cap termostatic 6. Tur 6. Mandata 7. Retur 7. Ritorno 8. Izolaţie 8. Coibentazione 9. Clapetă de reţinere 9. Valvola di ritegno

Pagina 5-Grup de amestec cu punct fix TIEMME 5535GPF Fisa tehnica Romana, Italiana fo@tiemme.com - www.tiemme...

Pagina 6 - Grup de amestec cu punct fix TIEMME 5535GPF Fisa tehnica Romana, Italiana 10. Circuit de...

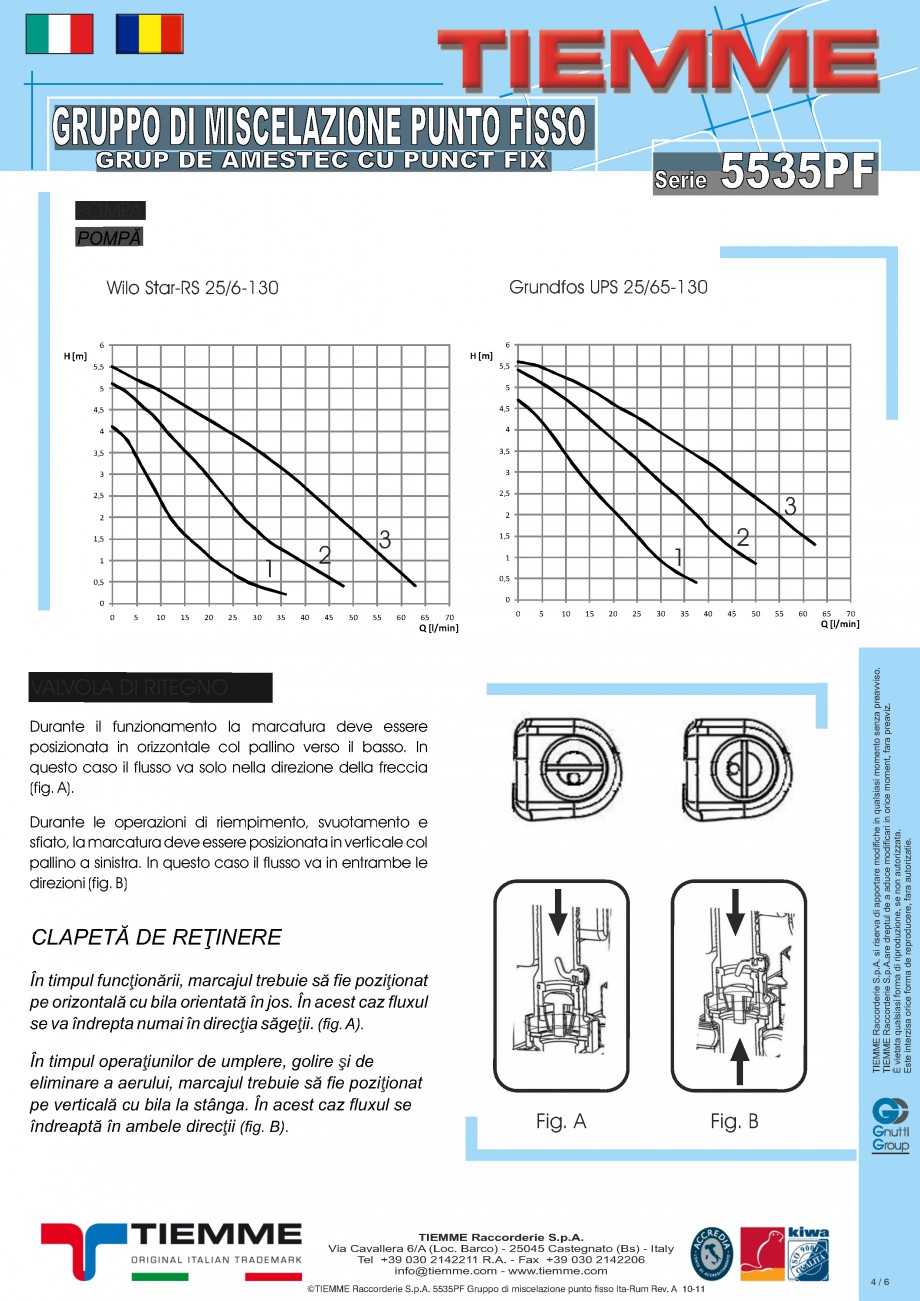

10. Circuit de retur 10. Ramo ritorno 11. Robinet cu sferă cu termometru de retur 11. Valvola a sfera con termometro di ritorno Termostato di sicurezza Valvola a sfera con termometro di mandata Pozzetto portasonda + nipplo Pompa Wilo o Grundfos (se presente) TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com ©TIEMME Raccorderie S.p.A. 5535PF Gruppo di miscelazione punto fisso Ita-Rum Rev. A 10-11 3/6 TIEMME Raccorderie S.p.A. si riserva di apportare modifiche in qualsiasi momento senza preavviso. TIEMME Raccorderie S.p.A.are dreptul de a aduce modificari in orice moment, fara preaviz. È vietata qualsiasi forma di riproduzione, se non autorizzata. Este interzisa orice forma de reproducere, fara autorizatie. GRUPPO DI MISCELAZIONEPUNCT FIX PUNTO FISSO GRUP DE AMESTEC CU POMPA POMPĂ Wilo Star-RS 25/6-130 6 Serie 5535PF Grundfos UPS 25/65-130 6 H [m] 5,5 5 4,5
