Grup de amestec cu servomotor TIEMME 5535G3P

Limba: Italiana, Engleza

284 afisari

Tip documentatie: Fisa tehnica

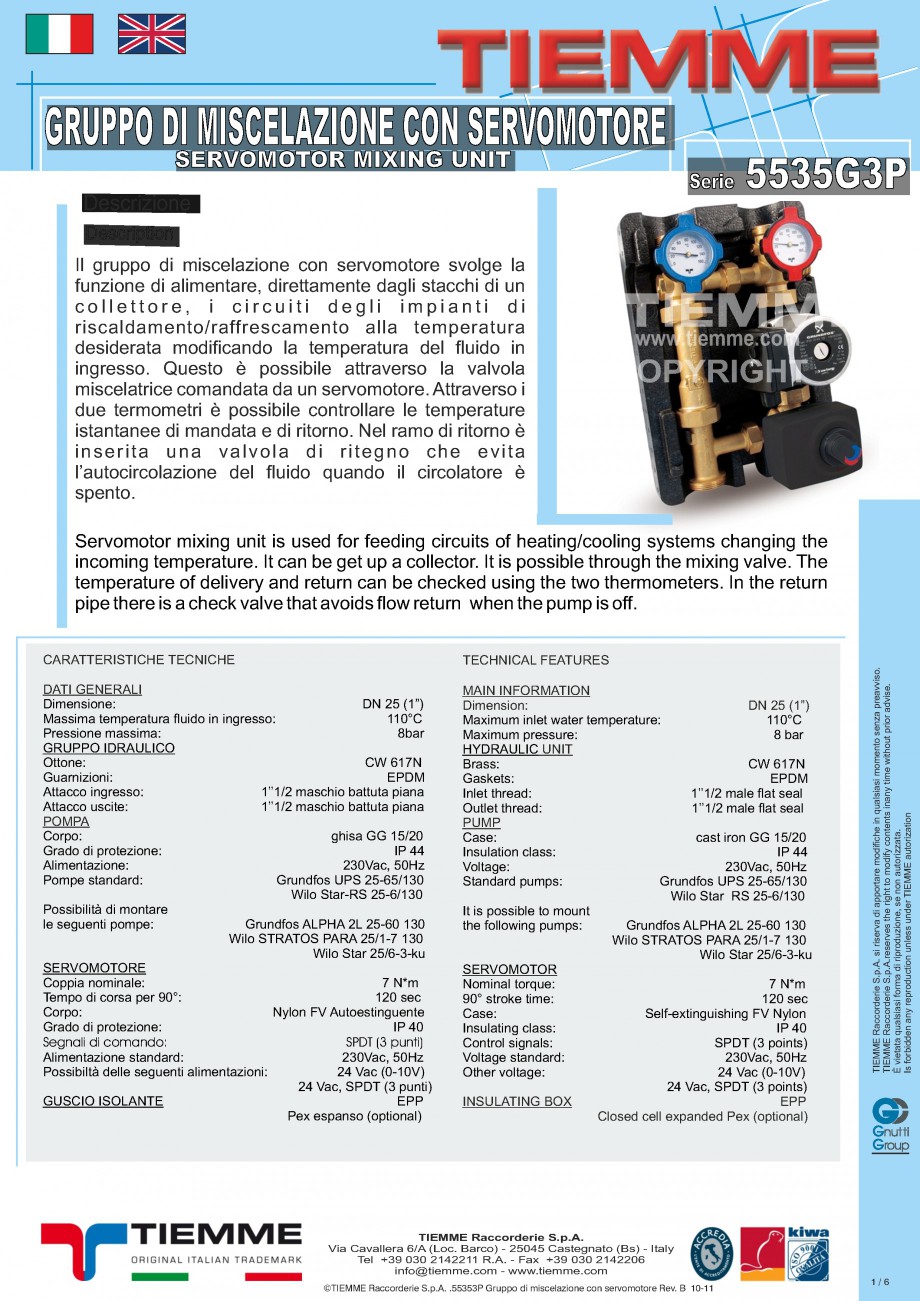

Pagina 1 - Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza GRUPPO DI...

GRUPPO DI MISCELAZIONE CONUNIT SERVOMOTORE SERVOMOTOR MIXING Serie Descrizione Description Il gruppo di miscelazione con servomotore svolge la funzione di alimentare, direttamente dagli stacchi di un collettore, i circuiti degli impianti di riscaldamento/raffrescamento alla temperatura desiderata modificando la temperatura del fluido in ingresso. Questo è possibile attraverso la valvola miscelatrice comandata da un servomotore. Attraverso i due termometri è possibile controllare le temperature istantanee di mandata e di ritorno. Nel ramo di ritorno è inserita una valvola di ritegno che evita l’autocircolazione del fluido quando il circolatore è spento. 5535G3P www.tiemme.com COPYRIGHT Servomotor mixing unit is used for feeding circuits of heating/cooling systems changing the incoming temperature. It can be get up a collector. It is possible through the mixing valve. The temperature of delivery and return can be checked using the two thermometers. In the return pipe there is

Pagina 1-Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza GRUPPO DI MISCELAZIONE...

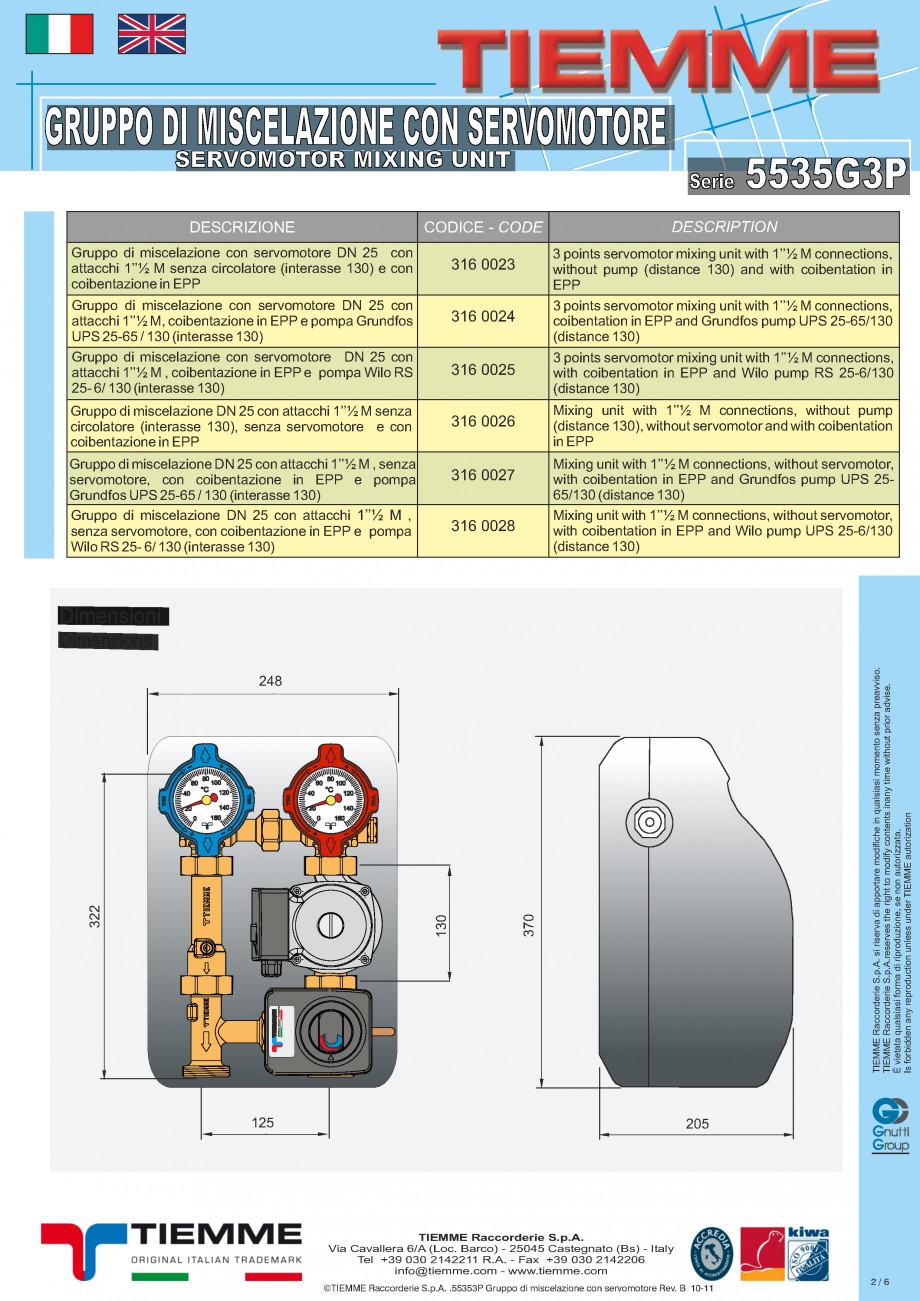

Pagina 2 - Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza a check valve...

a check valve that avoids flow return when the pump is off. CARATTERISTICHE TECNICHE DATI GENERALI Dimensione: DN 25 (1”) Massima temperatura fluido in ingresso: 110°C Pressione massima: 8bar GRUPPO IDRAULICO Ottone: CW 617N Guarnizioni: EPDM Attacco ingresso: 1’’1/2 maschio battuta piana Attacco uscite: 1’’1/2 maschio battuta piana POMPA Corpo: ghisa GG 15/20 Grado di protezione: IP 44 Alimentazione: 230Vac, 50Hz Pompe standard: Grundfos UPS 25-65/130 Wilo Star-RS 25-6/130 Possibilità di montare le seguenti pompe: Grundfos ALPHA 2L 25-60 130 Wilo STRATOS PARA 25/1-7 130 Wilo Star 25/6-3-ku SERVOMOTORE Coppia nominale: 7 N*m Tempo di corsa per 90°: 120 sec Corpo: Nylon FV Autoestinguente Grado di protezione: IP 40 Segnali di comando: SPDT (3 punti) Alimentazione standard: 230Vac, 50Hz Possibiltà delle seguenti alimentazioni: 24 Vac (0-10V) 24 Vac, SPDT (3 punti) GUSCIO ISOLANTE EPP Pex espanso (optional) TECHNICAL FEATURES MAIN INFORMATION Dimension: DN 25 (1”) Maximum

Pagina 2-Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza a check valve that...

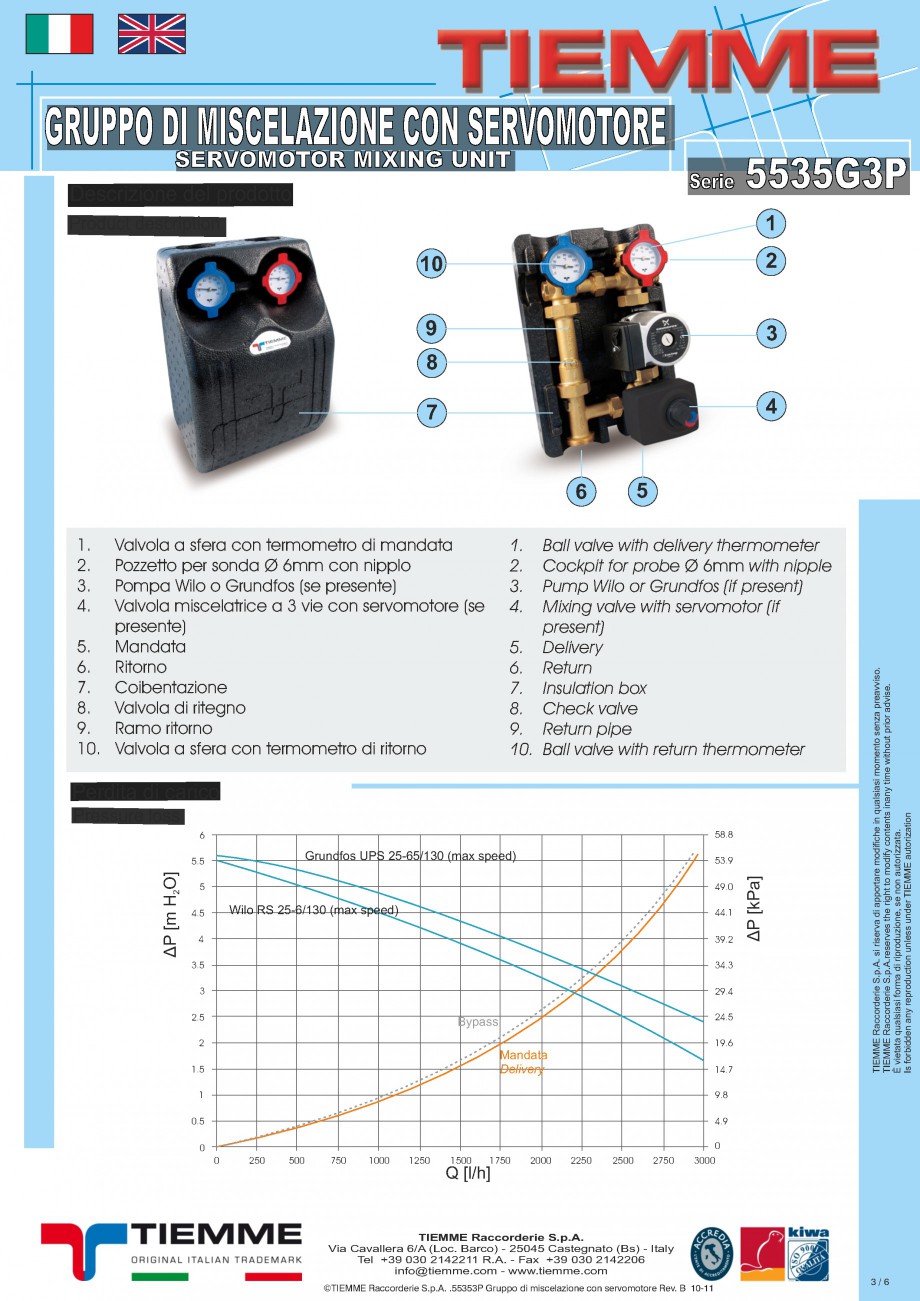

Pagina 3 - Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza inlet water...

inlet water temperature: 110°C Maximum pressure: 8 bar HYDRAULIC UNIT Brass: CW 617N Gaskets: EPDM Inlet thread: 1’’1/2 male flat seal Outlet thread: 1’’1/2 male flat seal PUMP Case: cast iron GG 15/20 Insulation class: IP 44 Voltage: 230Vac, 50Hz Standard pumps: Grundfos UPS 25-65/130 Wilo Star RS 25-6/130 It is possible to mount the following pumps: Grundfos ALPHA 2L 25-60 130 Wilo STRATOS PARA 25/1-7 130 Wilo Star 25/6-3-ku SERVOMOTOR Nominal torque: 7 N*m 90° stroke time: 120 sec Case: Self-extinguishing FV Nylon Insulating class: IP 40 Control signals: SPDT (3 points) Voltage standard: 230Vac, 50Hz Other voltage: 24 Vac (0-10V) 24 Vac, SPDT (3 points) INSULATING BOX EPP Closed cell expanded Pex (optional) TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com ©TIEMME Raccorderie S.p.A. .55353P Gruppo di miscelazione con servomotore Rev. B 10-11 1/6 TIEMME

Pagina 3-Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza inlet water temperature:...

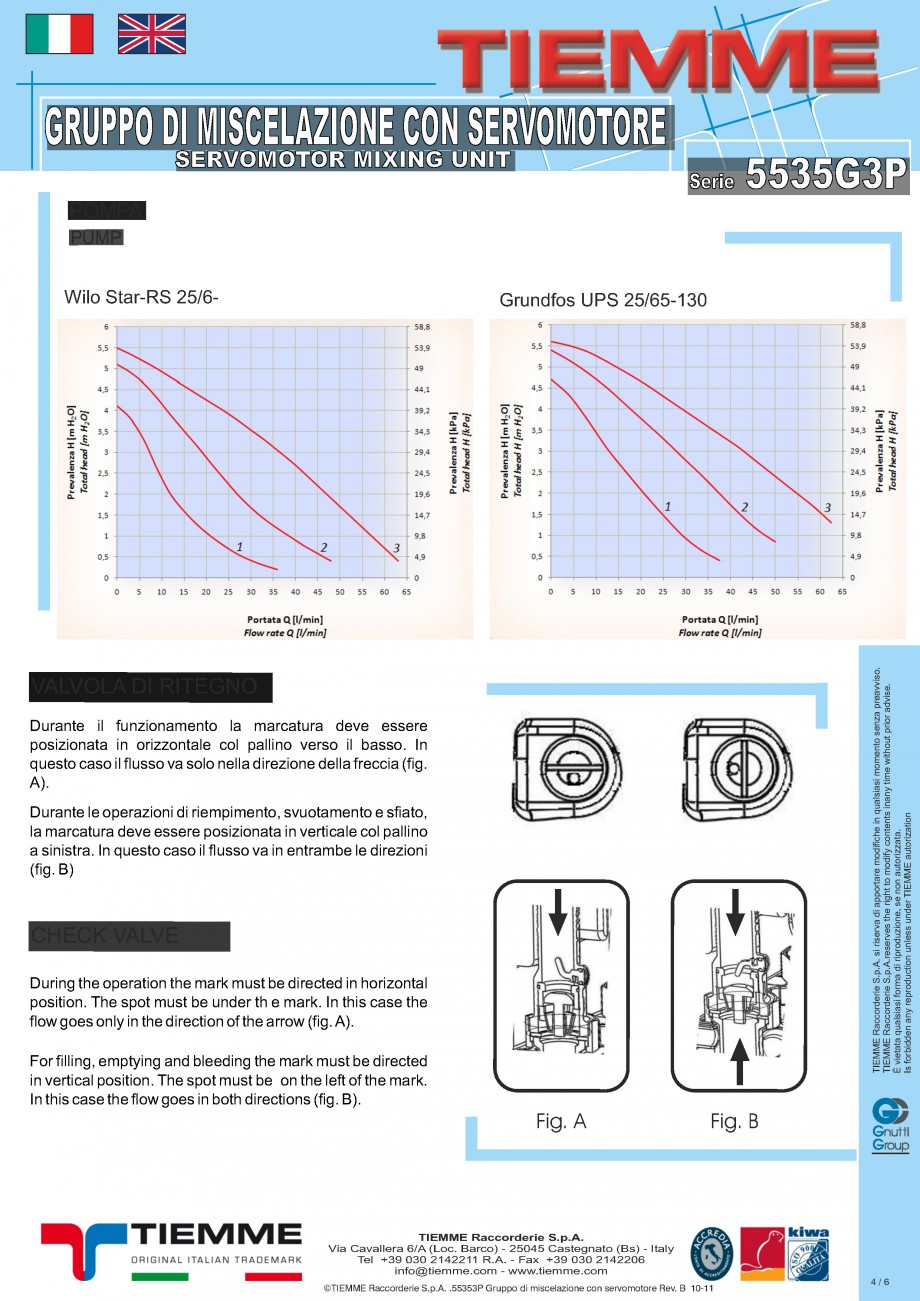

Pagina 4 - Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza Raccorderie S...

Raccorderie S.p.A. si riserva di apportare modifiche in qualsiasi momento senza preavviso. TIEMME Raccorderie S.p.A.reserves the right to modify contents inany time without prior advise. È vietata qualsiasi forma di riproduzione, se non autorizzata. Is forbidden any reproduction unless under TIEMME autorization GRUPPO DI MISCELAZIONE CONUNIT SERVOMOTORE SERVOMOTOR MIXING Serie DESCRIZIONE Gruppo di miscelazione con servomotore DN 25 con attacchi 1’’½ M senza circolatore (interasse 130) e con coibentazione in EPP Gruppo di miscelazione con servomotore DN 25 con attacchi 1’’½ M, coibentazione in EPP e pompa Grundfos UPS 25-65 / 130 (interasse 130) Gruppo di miscelazione con servomotore DN 25 con attacchi 1’’½ M , coibentazione in EPP e pompa Wilo RS 25- 6/ 130 (interasse 130) Gruppo di miscelazione DN 25 con attacchi 1’’½ M senza circolatore (interasse 130), senza servomotore e con coibentazione in EPP Gruppo di miscelazione DN 25 con attacchi 1’’½ M , senza s

Pagina 4-Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza Raccorderie S.p.A. si...

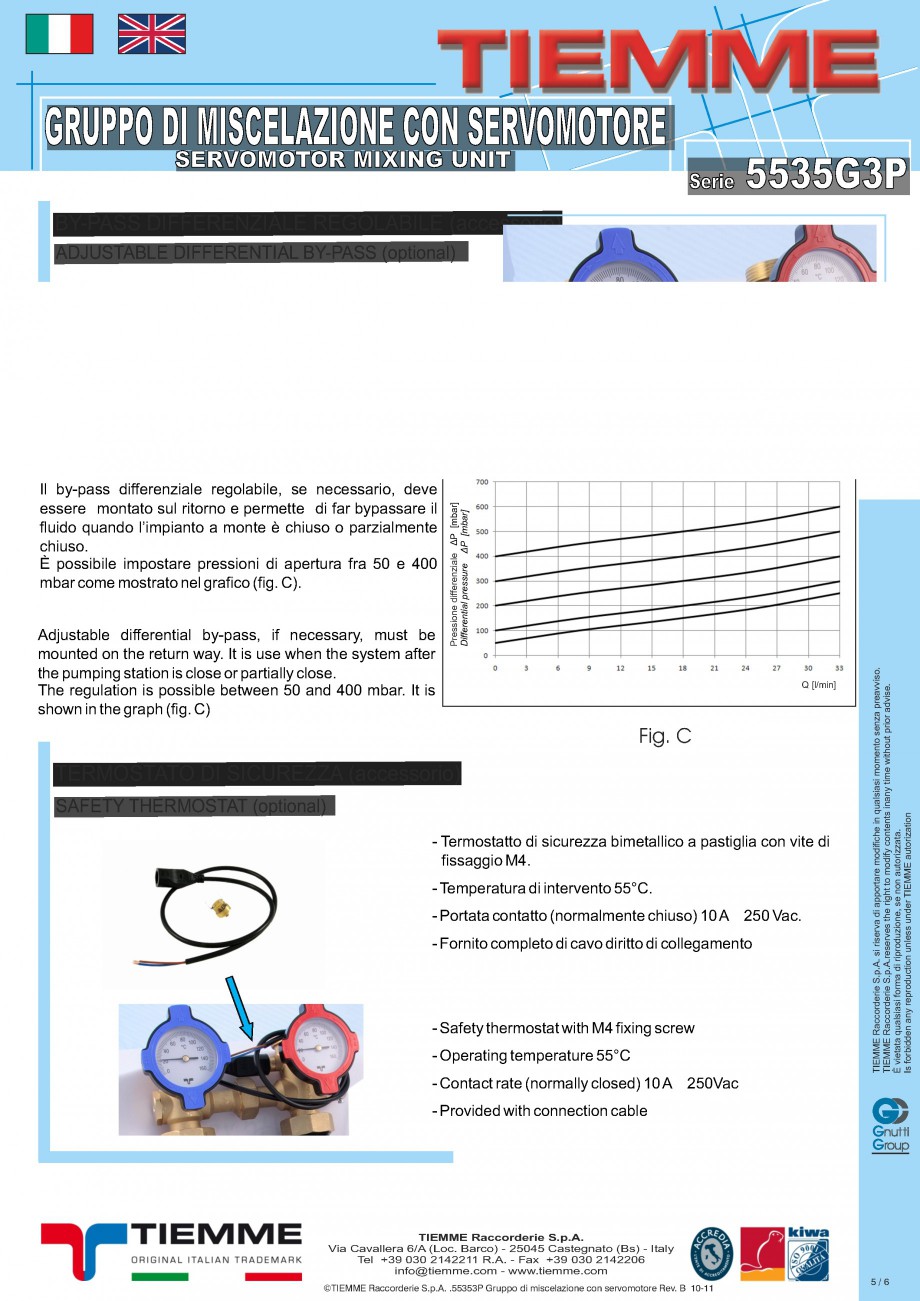

Pagina 5 - Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza ervomotore,...

ervomotore, con coibentazione in EPP e pompa Grundfos UPS 25-65 / 130 (interasse 130) Gruppo di miscelazione DN 25 con attacchi 1’’½ M , senza servomotore, con coibentazione in EPP e pompa Wilo RS 25- 6/ 130 (interasse 130) 5535G3P CODICE - CODE 316 0023 316 0024 DESCRIPTION 3 points servomotor mixing unit with 1’’½ M connections, without pump (distance 130) and with coibentation in EPP 3 points servomotor mixing unit with 1’’½ M connections, coibentation in EPP and Grundfos pump UPS 25-65/130 (distance 130) 3 points servomotor mixing unit with 1’’½ M connections, with coibentation in EPP and Wilo pump RS 25-6/130 (distance 130) Mixing unit with 1’’½ M connections, without pump (distance 130), without servomotor and with coibentation in EPP Mixing unit with 1’’½ M connections, without servomotor, with coibentation in EPP and Grundfos pump UPS 2565/130 (distance 130) Mixing unit with 1’’½ M connections, without servomotor, with coibentation in EPP a

Pagina 5-Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza ervomotore, con...

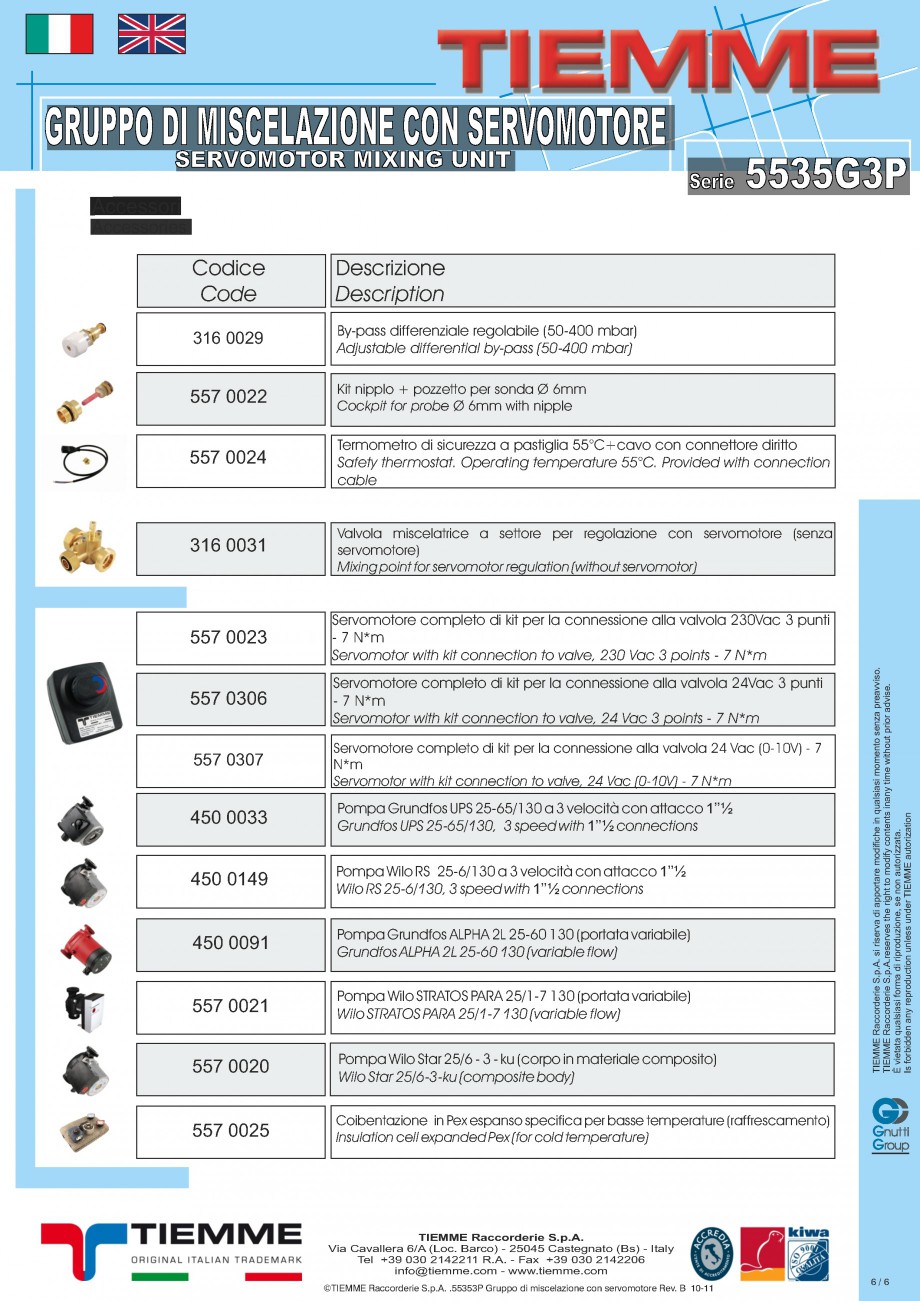

Pagina 6 - Grup de amestec cu servomotor TIEMME 5535G3P Fisa tehnica Italiana, Engleza nd Wilo pump ...

nd Wilo pump UPS 25-6/130 (distance 130) 316 0025 316 0026 316 0027 316 0028 Dimensioni Dimensions 248 TIEMME Raccorderie S.p.A. si riserva di apportare modifiche in qualsiasi momento senza preavviso. TIEMME Raccorderie S.p.A.reserves the right to modify contents inany time without prior advise. È vietata qualsiasi forma di riproduzione, se non autorizzata. Is forbidden any reproduction unless under TIEMME autorization 322 125 ORIGINAL ITALIAN TRADEMARK 130 370 205 TIEMME Raccorderie S.p.A. Via Cavallera 6/A (Loc. Barco) - 25045 Castegnato (Bs) - Italy Tel +39 030 2142211 R.A. - Fax +39 030 2142206 info@tiemme.com - www.tiemme.com ©TIEMME Raccorderie S.p.A. .55353P Gruppo di miscelazione con servomotore Rev. B 10-11 2/6 GRUPPO DI MISCELAZIONE CONUNIT SERVOMOTORE SERVOMOTOR MIXING Descrizione del prodotto Product description Serie 5535G3P 1 2 10 9 8 7 3 4 6 Valvola a sfera con termometro di mandata Pozzetto per sonda Ø 6mm con nipplo Pompa Wilo o Grundfos (se presen
