INSTRUCȚIUNI TEHNICE PENTRU APLICAREA PLĂCILOR DE IZOLARE A FAȚADEI, PE SISTEME DE FAȚADE DE CONTACT Knauf Insulation FKD-S Thermal Knauf Insulation lamele de izolare FKL Thermal Baza unei montări corecte a sistemelor de izolare pentru fațade în practică este buna cunoaștere a industriei de construcții, în special a cerințelor specifice din acest domeniu. Una dintre etapele cheie de implementare este montarea materialelor termoizolante care stau la baza straturilor decorative de protecție și a căror montare corectă este esențială pentru performanța maximă a întregului sistem de izolare a fațadei. Execuția corectă a sistemelor de izolare termică a fațadelor de contact este definită de Ghidul QETICS 2017 - Sisteme Termoizolante Compozite de Fațadă ETICS, disponibil pe site-ul www.qetics.ro, C 107/0-02 Normativ pentru proiectarea si executarea lucrărilor de izolații termice la clădiri și GP123-2013 Ghid privind proiectarea si executarea lucrărilor de

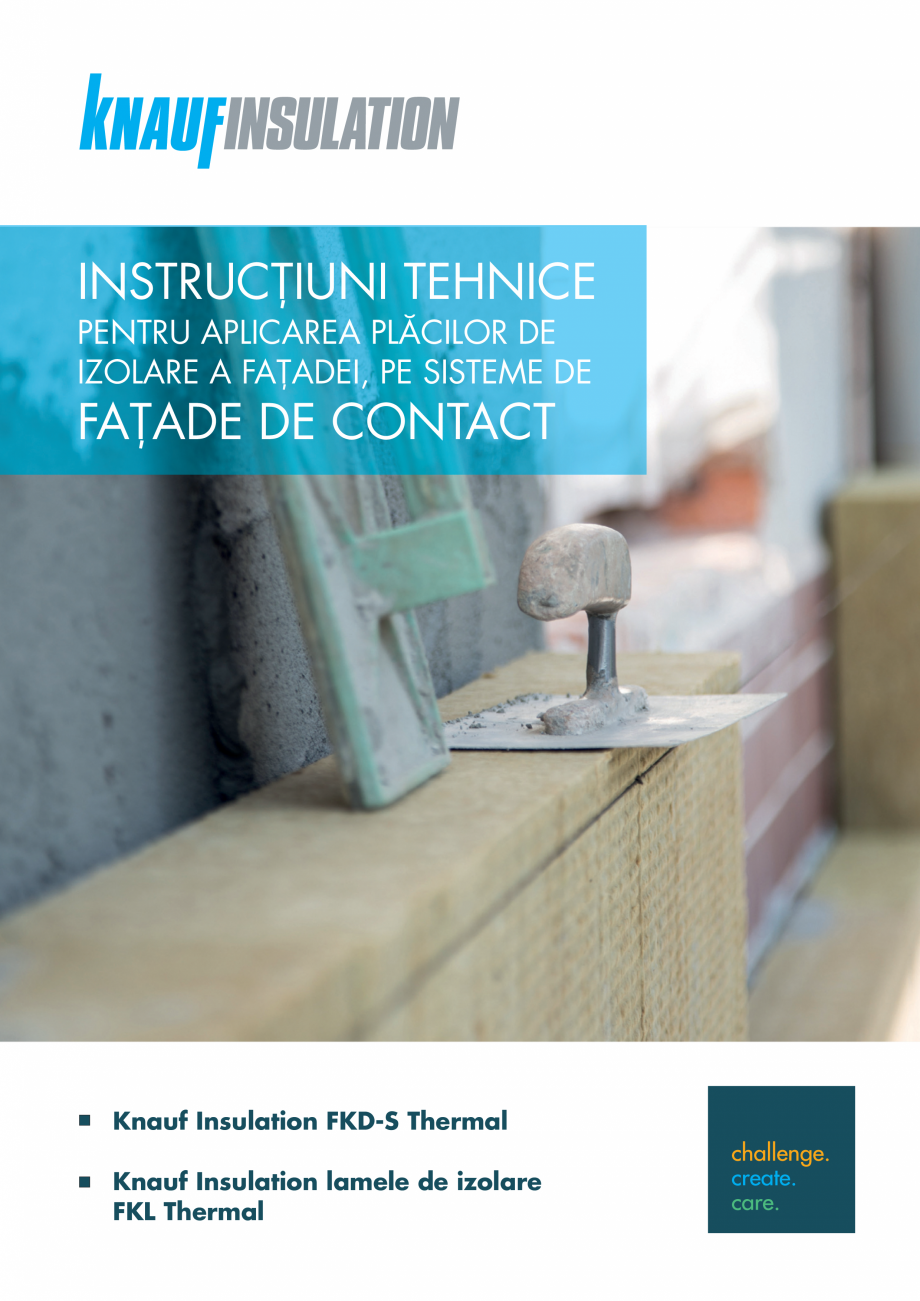

Pagina 1-Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal Instructiuni...

Pagina 2 - Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal...

reabilitare termică a blocurilor de locuințe, disponibile pe site-ul www.mdrap.ro și despre care sunt necesare cunoștințe de fond, înainte de a fi montate. Pe lângă ghidurile și soluțiile furnizate în aceste broșuri care stau la baza fiecărei planificări și execuții a sistemului de termoizolație a fațadelor, este necesar să se țină cont de specificul fiecărui caz în parte. Instrucțiunile de mai jos arată modul de fixare a materialelor de izolare termică din vată minerală bazaltică, Knauf Insulation, pentru fațadele de contact. INSTALAREA LAMELELOR DE IZOLARE A FAȚADEI, KNAUF INSULATION FKL THERMAL 1.1 Pregătirea suprafeței Câteva instrucțiuni esențiale înainte de a începe lipirea lamelelor de izolare a fațadei: Criteriile și pregătirea suprafeței de lucru sunt definite în detaliu în Ghidul QETICS 2017- Sisteme Termoizolante compozite de fațadă Etics partea a IV-a, cap.23, alineatul 23.2.2 § cunoașterea exactă a compoziției construc�

Pagina 2-Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal Instructiuni...

Pagina 3 - Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal...

�iei și verificarea stării suprafețelor de lucru sunt absolut obligatorii; § netezimea suprafețelor de lipit trebuie să se încadreze într-un interval de toleranță de +/- 15 mm / 4 m; În construcții solide, este necesar, de asemenea, să verificați deviațiile locale ale plăcilor de beton armat (BA) și buiandrugii de 2 deasupra ușilor și ferestrelor. Dacă deviațiile de nivel sunt prea mari, secțiunile inegale trebuie nivelate prin tencuire înainte de fixarea izolației; § starea calitativă trebuie să asigure suprafețe uscate, fără praf, fără pete de grăsime; verificați conținutul de particule dizlocate, umiditatea, omogenitatea straturilor de fațadă existente și posibila prezență a diferitelor substanțe chimice; § rezistența la întindere a bazei trebuie să corespundă tipului de substrat și standardului de produs care se aplică pe acesta; § o atenție deosebită se acordă elementelor de construcție prefabricate (plăci Betonyp, osb, clt,

Pagina 3-Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal Instructiuni...

Pagina 4 - Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal...

...), substraturilor din lemn, suprafețelor din beton și suprafețelor tencuite, în cazul cărora trebuie verificată cu atenție rezistența lor și posibilitățile de lipire necesare. De asemenea, este recomandată consultarea cu producătorul de adezivi pentru construcții. Conform condiției existente, activitățile pregătitoare (curățarea mecanică a suprafeței, îndepărtarea golurilor, impregnarea, etc.) trebuie efectuate pentru a îndeplini cerințele criteriilor menționate. Izolația din vată minerală bazaltică nu se montează pe plintele fațadei sau sub nivelul solului. De obicei, aceasta este separată de sol prin intermediul plăcilor de polistiren extrudat (XPS) 1.2 Îmbinarea și fixarea Câteva recomandări esențiale pentru montarea lamelelor izolante pentru fațadă, Knauf Insulation FKL Thermal: Planificarea și execuția corectă a fazelor individuale, inclusiv detaliile tipice, sunt definite în Ghidul QETICS 2017- Sisteme Termoizolante compozite d

Pagina 4-Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal Instructiuni...

Pagina 5 - Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal...

e fațadă Etics partea a IV-a, cap.23, alineatul 23.2.3 § Imediat înainte de îmbinare, verificați pot fi de asemenea montate în unghi sau vertical (detalii rotunjite). Pentru a preveni punțile termice, nu trebuie să existe MORTAR ADEZIV în îmbinări sau între rosturile plăcilor. O aderență puternică a adezivului aplicat și chiar fixarea pe substrat se realizează prin înzidirea spațiilor dintre lamele, cu o scândură de nivelare care se extinde pe mai multe plăci. Înzidirea se realizează după montarea a cca. 3 m2 de lamele. temperatura suprafeței de lucru. Montarea trebuie să se realizeze în intervalul critic de temperatură (nu mai puțin de + 5° C și nu mai mult de + 30° C) și în condițiile prevăzute de producătorul de adeziv. Sunt prevăzute măsuri de precauție: umbrire, protecție împotriva ploilor, paravânt şi de preferință o plasă de protecție adecvată, atașată peste fațada schelelor. § Mortarul adeziv se aplică pe întreaga supr

Pagina 5-Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal Instructiuni...

Pagina 6 - Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal...

afață a plăcii, prin utilizarea gletierei din otel inoxidabil cu dinți proiectate special în acest scop. Întindeți mortarul adeziv cu consistență adecvată cu ajutorul unei gletiere din oțel inoxidabil cu dinți pe întreaga suprafață interioară a plăcii, aplicând presiune pentru a asigura o mai bună aderență! § Lamelele sunt, practic, așezate orizontal de jos în sus, strâns îmbinate în legătură și distanțate la colțurile clădirii. Pentru a îmbrăca detaliile arhitecturale, lamelele 1.3 § În această etapă, uniformitatea perfect necesară a fațadei trebuie realizată doar cu abateri ulterioare minime de grosime ale stratului exterior. Un mortar adeziv corespunzător de la diferiți producători, poate fi utilizat conform instrucțiunilor de aplicare ale adezivului utilizat. Nu este necesară o fixare mecanică suplimentară pe substraturile solide și compacte, pe clădiri cu o înălțime de până la 20 m și pentru lamele cu grosime de până la

Pagina 6-Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal Instructiuni...

Pagina 7 - Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal...

20 cm. Greutatea sistemului de izolare a fațadei de contact finisat nu trebuie să depășească 30 kg/m2. În timpul montării, ancorele de montare trebuie utilizate pentru a obține stabilitatea lamelelor deasupra orificiilor, înainte ca adezivul să-și atingă puterea adezivă finală. În cazul clădirilor sau structurilor mai înalte cu substraturi deja tencuite, în funcție de arhitectură și capacitatea portantă a substratului, se realizează o evaluare și se elaborează un plan de amplasare a ancorei. Planul ar trebui să fie întocmit de proiectantul responsabil de lucrare. Ar trebui să fie utilizate fixări proiectate pentru sisteme de fațadă de contact cu strat subțire, cu șaibe suplimentare, având diametrul de cel puțin 100 mm. Lungimea zonei de expansiune a ancorei de fixare încorporată în substrat, trebuie să fie de cel puțin 40 mm sau conform instrucțiunilor producătorului. Aplicarea straturilor exterioare Câteva recomandări esențiale pentru apl

Pagina 7-Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal Instructiuni...

Pagina 8 - Instructiuni aplicare fatade de contact KNAUF INSULATION FKD-S Thermal , FKL Thermal...

icarea stratului de bază armat și a stratului de finisare: Planificarea și execuția corectă a fazelor individuale, inclusiv detaliile tipice, sunt definite în Ghidul QETICS 2017- Sisteme Termoizolante composite de fațadă Etics, partea a IV-a, cap.23, alineatul 23.2.5 După îmbinarea lamelelor de izolare conform procedurii descrise mai sus, se aplică stratul de bază armat: După aproximativ 48 de ore adezivul este complet uscat, asigurând o capacitate maximă portantă. Este necesară respectarea strictă a instrucțiunilor de montare a fațadelor de contact cu strat subțire. Trebuie îndepliniți următorii pași esențiali: § armarea tuturor colțurilor și marginilor exterioare; § armare diagonală a tuturor colțurilor deschiderilor fațadei și a golurilor majore din pereți; § înzidirea plasei de armare în treimea exterioară a stratului de bază (corectați să se așeze fără suprapuneri și fără plieri); § nivelare finală (plasa trebuie acoperită compl
