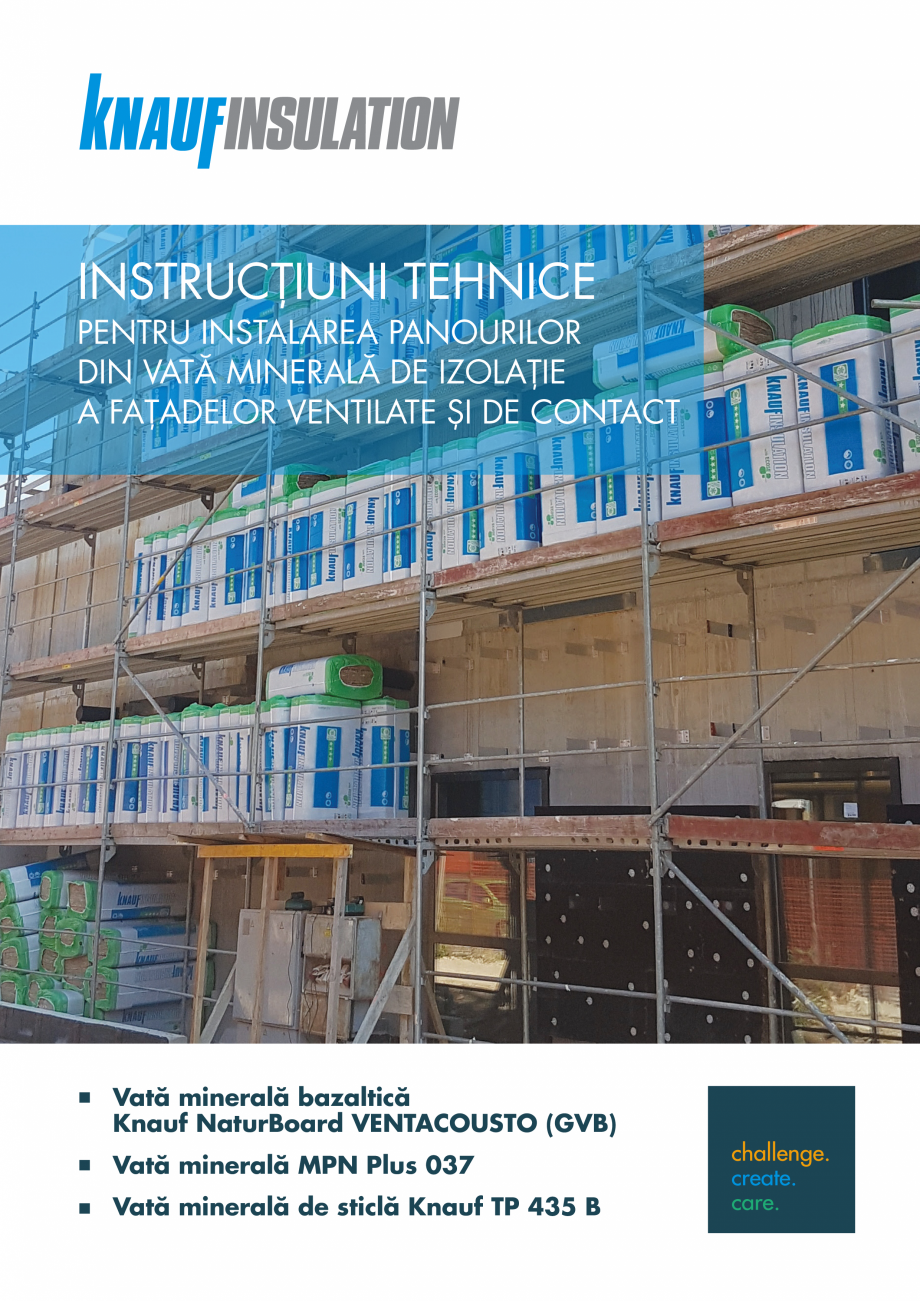

INSTRUCÈšIUNI TEHNICE
PENTRU INSTALAREA PANOURILOR
DIN VATÄ‚ MINERALÄ‚ DE IZOLAÈšIE
A FAȚADELOR VENTILATE ȘI DE CONTACT
Vată minerală bazaltică
Knauf NaturBoard VENTACOUSTO (GVB)
Vată minerală MPN Plus 037
Vată minerală de sticlă Knauf TP 435 B
VATÄ‚ MINERALÄ‚ PENTRU IZOLAREA
FAÈšADELOR VENTILATE
VATÄ‚ MINERALÄ‚ BAZALTICÄ‚
Knauf Insulation pentru
fațade ventilate
NaturBoard
VENTACOUSTO
NaturBoard
VENTACOUSTO
GVB
VATÄ‚ MINERALÄ‚ DE STICLÄ‚
Knauf Insulation pentru
fațade ventilate
MPN Plus 037
TB 435 B
Caracteristici tehnice generale și scopul utilizării izolației
Toate panourile menționate mai sus sunt potrivite
pentru protecția termică, acustică și anti-incendiu a
pereților exteriori din componența fațadelor ventilate
sau de contact, unde izolația trebuie să fie complet
incombustibilă, permeabilă la vapori, să aibă un
caracter hidrofug puternic, respectiv o rezistență
mecanică și rezistență la suprafață suficientă. Conform
reglementărilor
tehnice din România, Normativul de
proiectare a fațadelor cu alcătuire ventilată, indicativ
NP 135:2013, în componența fațadelor ventilate, se pot
utiliza doar materiale izolatoare incombustibile care se
încadrează exclusiv în clasele de reacție la foc
Euroclasa A1 sau A2.
Toate panourile de mai sus sunt complet incombustibile, respectând
cel mai înalt grad de protecție la incendiu Euroclasa A1. Aceste
panouri au un puternic caracter hidrofug, fiind hidrofobizate cu o
soluție hidrofugă, pentru a rezista ocazional la precipitații.
Conductivitatea termică declarată a plăcilor este de 0,037 W/mK,
iar plăcile TP 435 B au o conductivitate de 0,034 W/mK. Ele sunt
stabile dimensional (nu se contractă și nu se dilată termic), sunt
rezistente la îmbătrânire și pot fi reciclate. Structura din fibre
minerale a plăcilor oferă o excelentă permeabilitate la vapori (μ ≈
1) a izolației și rezistență la fluxul de aer AFr 5 sau 10. Panourile TP
435 B și NaturBoard
VENTACOUSTO sunt acoperite din fabrică cu
un strat de material textil negru, din fibră de sticlă, pentru a
2
îmbunătăți rezistența suprafeței izolației la curenții de aer și pentru
a împiedica pătrunderea particulelor fine în straturile fațadei,
respectiv pentru a oferi o impermeabilitate estetică.
Cel mai frecvent utilizate plăci izolatoare, adică NaturBoard
VENTACOUSTO GVB sau TP 435 B, sunt caserate. În cazul placării
unor fațade cu porțiuni mai înguste între elementele fațadei, o
cantitate neglijabilă de precipitații poate ajunge la suprafața
izolației care, datorită permeabilității excelente a izolației și a
stratului de ventilație la vapori, se evaporă foarte repede. O
opțiune alternativă, în acest caz, o reprezintă panourile necaserate
de izolație NaturBoard VENTACOUSTO sau MPN PLUS 037,
combinate cu folia impermeabilă, hidrofugă, Knauf Insulation
Homeseal LDS 0,02. În cazul placării fațadelor ventilate cu rosturi
mai late, prin c
are poate pătrunde o cantitate mai mare de apă
meteorică și care duc la realizarea unor izolații mai puternice, vă
recomandăm să utilizați panourile de izolație NaturBoard
VENTACOUSTO sau MPN PLUS 037 fără caseraj. Acestea trebuie
combinate cu o folie neagră suplimentară impermeabilă,
permeabilă la vapori, foarte rezistentă la raze UV, Knauf Insulation
Homeseal LDS 0,02 UV, care nu interferează cu aspectul estetic
exterior al fațadei.
Stratul de ventilație pentru acest tip de fațadă ajută la reducerea
umidității, ventilarea vaporilor de apă, prevenirea supraîncălzirii pe
timp de vară și la obținerea unei izolări fonice mai bune. Teoretic,
pentru o ventilație funcțională, elementele de placare a fațadei sunt
poziționate la cel puțin 20 mm distanță față de izolație. În mod
normal, în practică, stratul de aer are lățimea de 5 cm.
FAÈšADE VENTILATE
Procedura de instalare a izolaţiei:
1
Înainte de începerea operațiunilor, este necesar
să se verifice
calitatea și uniformitatea substratului și să se efectueze toate
lucrările pregătitoare. Pentru a preveni cutarea stratului de
izolație, respectiv circulația aerului între zidul de susținere și
stratul de izolație, substratul trebuie să fie îndreptat în mod
corespunzător.
2
Panourile de izolație sunt aplicate pe perete, în contact unul cu
celălalt, fără a lăsa spații intermediare.
În zona de captare a apei (cel puțin 30 cm deasupra nivelului
solului), pentru izolație termică se utilizează plăci de polistiren
extrudat (XPS), iar plăcile de vată minerală se montează deasupra
lor. ÃŽn cele mai multe cazuri, panourile sunt orientate orizontal,
astfel încât partea mai lungă a plăcii este plasată pe orizontală,
dar acest lucru nu este obligatoriu. În cazul în care sistemul de
caseraj a fațadei permite acest lucru, plăcile de izolație trebuie să
fie plasate decalate cu o jumătate de lungime una față de cealaltă
(sau cu un deca
laj de cel puțin 1/3 din lungime).
Plăcile de izolație din vată bazaltică pot fi tăiate cu ușurință cu un
cuțit mai lung, cu o lamă zimțată, în timp ce plăcile izolatoare din
vată de sticlă cu o lamă netedă. Marginile tăiate (de exemplu, pe
colțurile clădirii) nu trebuie să fie protejate în mod specific,
conform standardului DIN 18516-1. De regulă, se montează plăci
întregi. Bucăți mai mici de material izolant pot fi inserate
individual, dar aceste bucăți trebuie să fie de cel puțin 15 cm.
Aceste bucăți pot fi montate doar pe suprafețe drepte, niciodată la
marginea clădirii sau în colțurile golurilor. În cazul în care
substructura stratului selectat de căptușire a fațadei permite acest
lucru, la colțurile clădirii, panourile de izolare sunt plasate
alternativ, în modul prezentat în schiță:
3
Plăcile de izolație trebuie să fie fixate mecanic, nu lipite, pe peretele
care susține greutatea, cu elemente de fixare dedicate fațadei,
cum
ar fi șurubul de ancorare Knauf Insulation STR U 2G. Numărul și
dispunerea diblurilor de ancorare depinde de înălțimea și
localizarea construcției, de capacitatea substratului, de tipul și de
grosimea plăcilor de izolație și de sistemul de substructură pentru
acoperirea finală a fațadei. În mod normal, sunt suficiente 2-5
șuruburi de ancorare pe placă sau 4 până la 8 dibluri per m2 de
fațadă, ținând cont de cantitatea prescrisă de proiect. Standardul
german din 18516-1 necesită, în medie, 5 dibluri pe m2 de fațadă.
Se recomandă șuruburi de ancorare cu cui metalic galvanizat.
Adâncimea efectivă de ancorare a diblurilor STR U 2G este de 30
mm la ancorarea în beton, cărămidă plină și blocuri modulare,
respectiv de 50 mm, în cazul ancorării în beton agregat ușor,
respectiv beton aerat. În cazul în care fațada a fost deja acoperită
cu un strat de gips, lungimea ancorelor trebuie să fie mărită cu o
valoarea corespunzătoare grosimii ace
stui strat. Lungimea ancorei
și ancorarea trebuie selectată și executată conform instrucțiunilor
oferite de producătorului de ancore. Ancorele sunt, de obicei,
poziționate în apropierea colțurilor – la aproximativ 10 - 15 cm în
diagonală din fiecare colț al plăcii izolatoare către interior (la un
număr de 4 ancore pe placă) sau la stânga și la dreapta de linia de
mijloc a plăcii (la un număr de 2 ancore pe placă). În cazul
montării a 3 ancore pe placă, acestea pot fi dispuse pe colțurile
plăcilor (este obligatorie utilizarea ancorelor STR U 2G cu rozete
suplimentare de 90 mm) + în mijlocul panoului.
4
4.1. Executați o gaură cu diametrul ɸ8 mm
în peretele de susținere. Gaura
trebuie să fie de cel puțin 20 mm mai
adâncă decât lungimea ancorei.
Acest lucru este necesar la montarea
elementului de fixare, astfel încât
praful rămas în gaură să poate fi
împins înainte.
4.2. Introduceți diblul Knauf Insulation STR
U 2G în gaura curățată. AÈ
stui strat. Lungimea ancorei
și ancorarea trebuie selectată și executată conform instrucțiunilor
oferite de producătorului de ancore. Ancorele sunt, de obicei,
poziționate în apropierea colțurilor – la aproximativ 10 - 15 cm în
diagonală din fiecare colț al plăcii izolatoare către interior (la un
număr de 4 ancore pe placă) sau la stânga și la dreapta de linia de
mijloc a plăcii (la un număr de 2 ancore pe placă). În cazul
montării a 3 ancore pe placă, acestea pot fi dispuse pe colțurile
plăcilor (este obligatorie utilizarea ancorelor STR U 2G cu rozete
suplimentare de 90 mm) + în mijlocul panoului.
4
4.1. Executați o gaură cu diametrul ɸ8 mm
în peretele de susținere. Gaura
trebuie să fie de cel puțin 20 mm mai
adâncă decât lungimea ancorei.
Acest lucru este necesar la montarea
elementului de fixare, astfel încât
praful rămas în gaură să poate fi
împins înainte.
4.2. Introduceți diblul Knauf Insulation STR
U 2G în gaura curățată. AÈ
... ascunde
