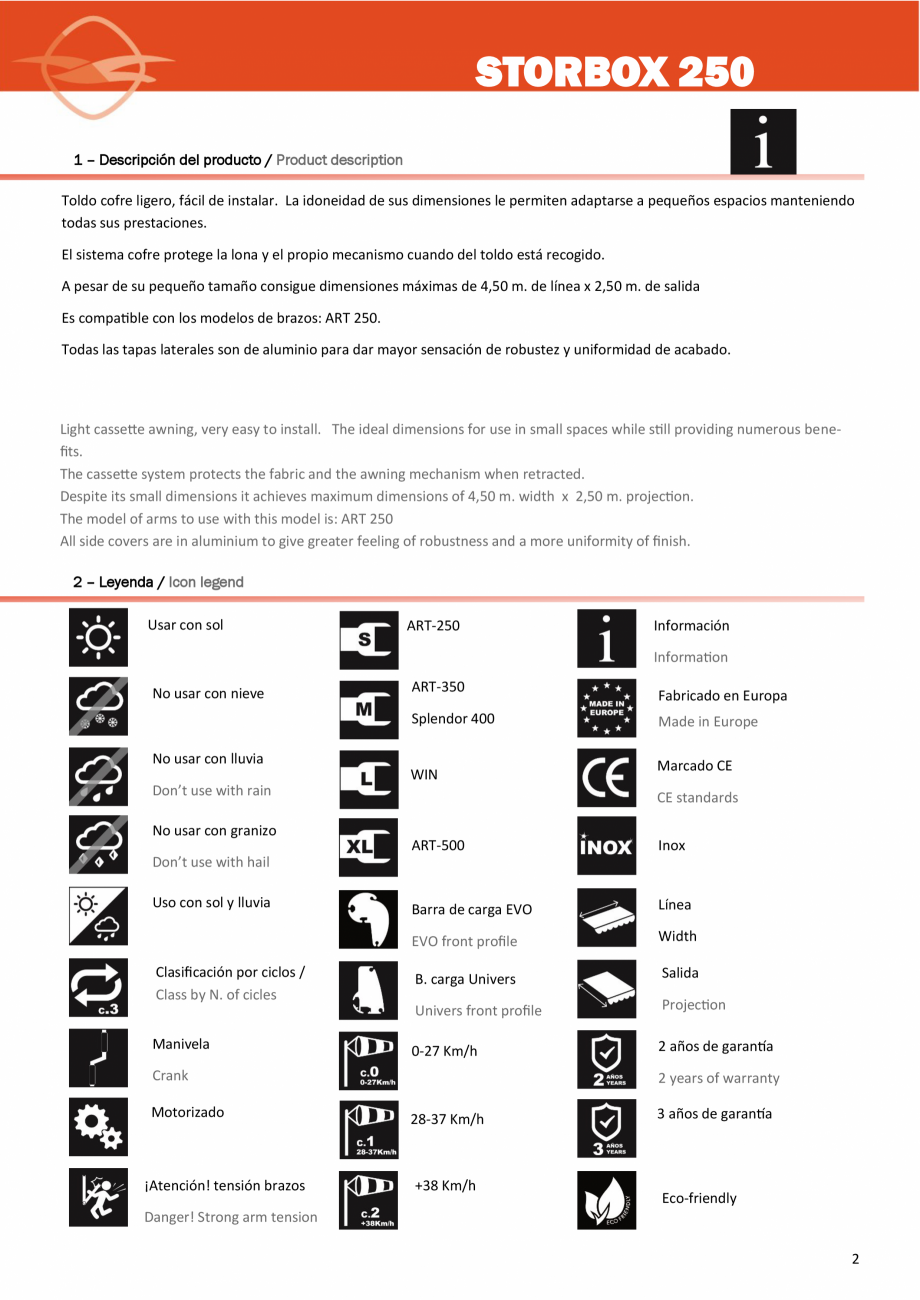

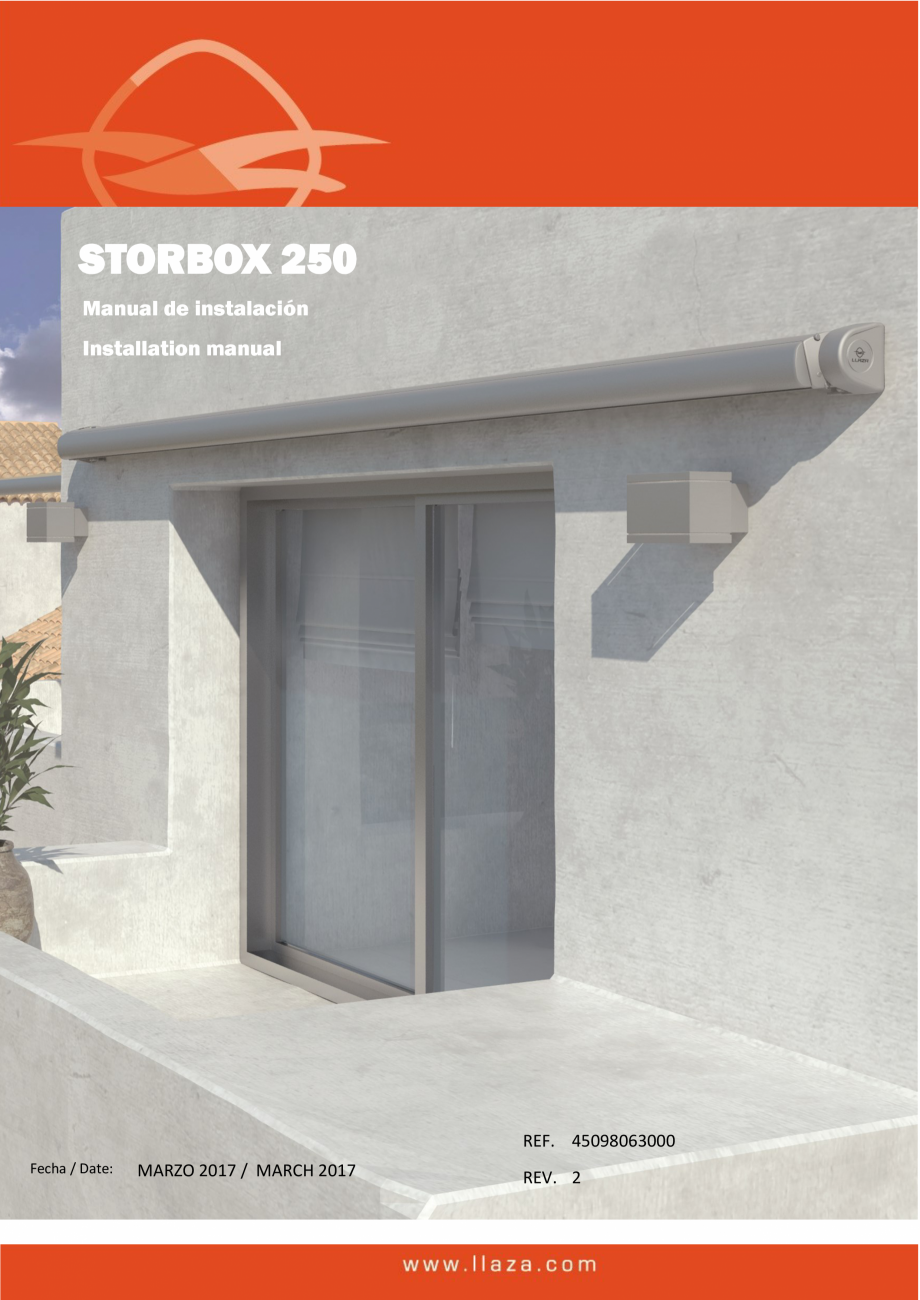

STORBOX STORBOX250 250 Manual de instalación Installation manual REF. 45098063000 Fecha / Date: MARZO 2017 / MARCH 2017 REV. 2 1 STORBOX 250 1 – Descripción del producto / Product description Toldo cofre ligero, fácil de instalar. La idoneidad de sus dimensiones le permiten adaptarse a pequeños espacios manteniendo todas sus prestaciones. El sistema cofre protege la lona y el propio mecanismo cuando del toldo está recogido. A pesar de su pequeño tamaño consigue dimensiones máximas de 4,50 m. de línea x 2,50 m. de salida Es compatible con los modelos de brazos: ART 250. Todas las tapas laterales son de aluminio para dar mayor sensación de robustez y uniformidad de acabado. Light cassette awning, very easy to install. The ideal dimensions for use in small spaces while still providing numerous benefits. The cassette system protects the fabric and the awning mechanism when retracted. Despite its small dimensions it achieves maximum dimensions of 4,50 m. width x 2,50 m. p

Pagina 1-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 2 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

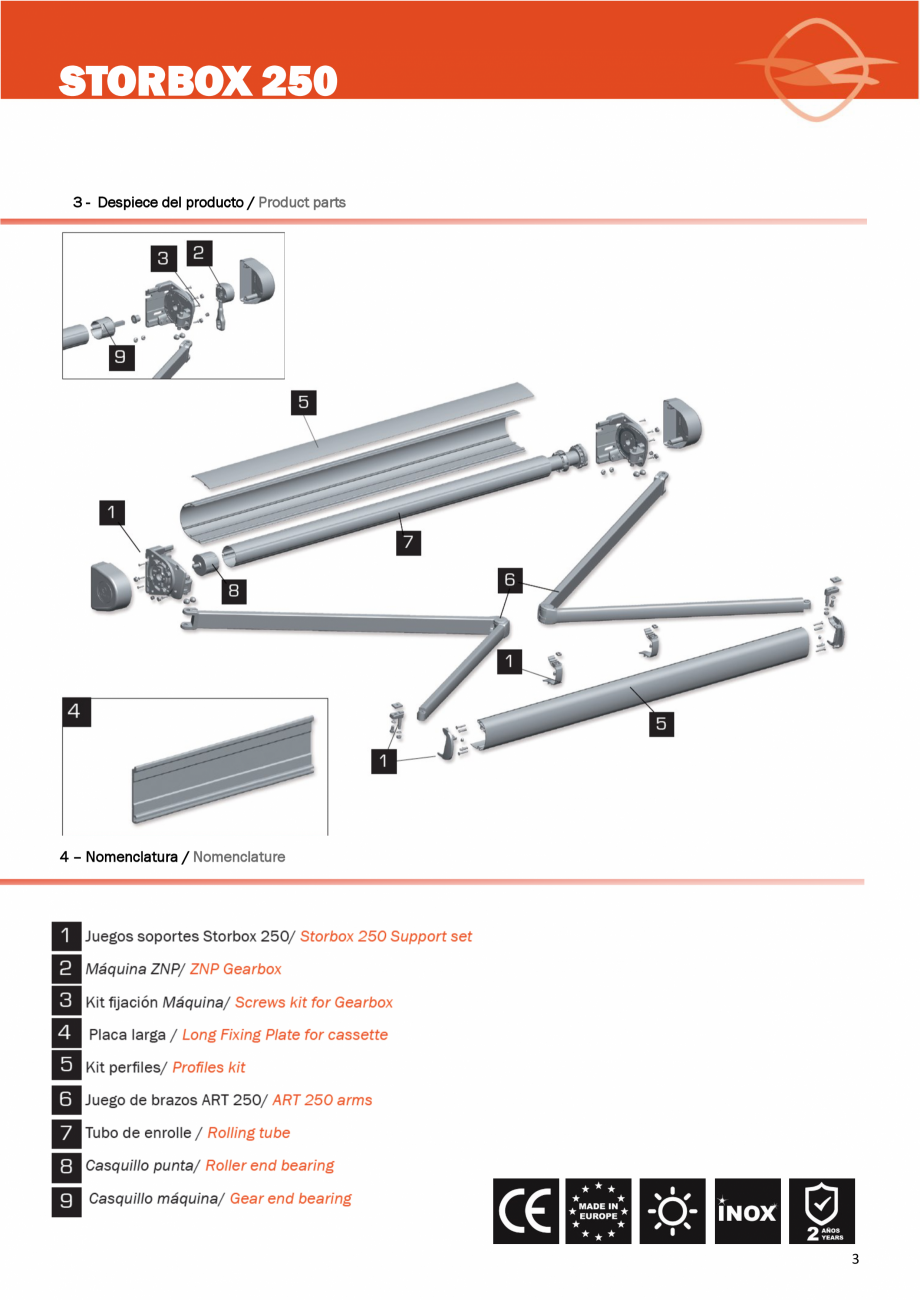

rojection. The model of arms to use with this model is: ART 250 All side covers are in aluminium to give greater feeling of robustness and a more uniformity of finish. 2 – Leyenda / Icon legend Usar con sol ART-250 Información Information No usar con nieve ART-350 Splendor 400 No usar con lluvia WIN Don’t use with rain No usar con granizo Fabricado en Europa Made in Europe Marcado CE CE standards ART-500 Inox Barra de carga EVO Línea EVO front profile Width B. carga Univers Salida Univers front profile Projection 0-27 Km/h 2 años de garantía Don’t use with hail Uso con sol y lluvia Clasificación por ciclos / Class by N. of cicles Manivela Crank Motorizado ¡Atención! tensión brazos 2 years of warranty 28-37 Km/h +38 Km/h 3 años de garantía Eco-friendly Danger! Strong arm tension 2 STORBOX 250 3 - Despiece del producto / Product parts 4 – Nomenclatura / Nomenclature 3 STORBOX 250 5 – Secciones acotadas / Section dimensions FRONT / CEIL

Pagina 2-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 3 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

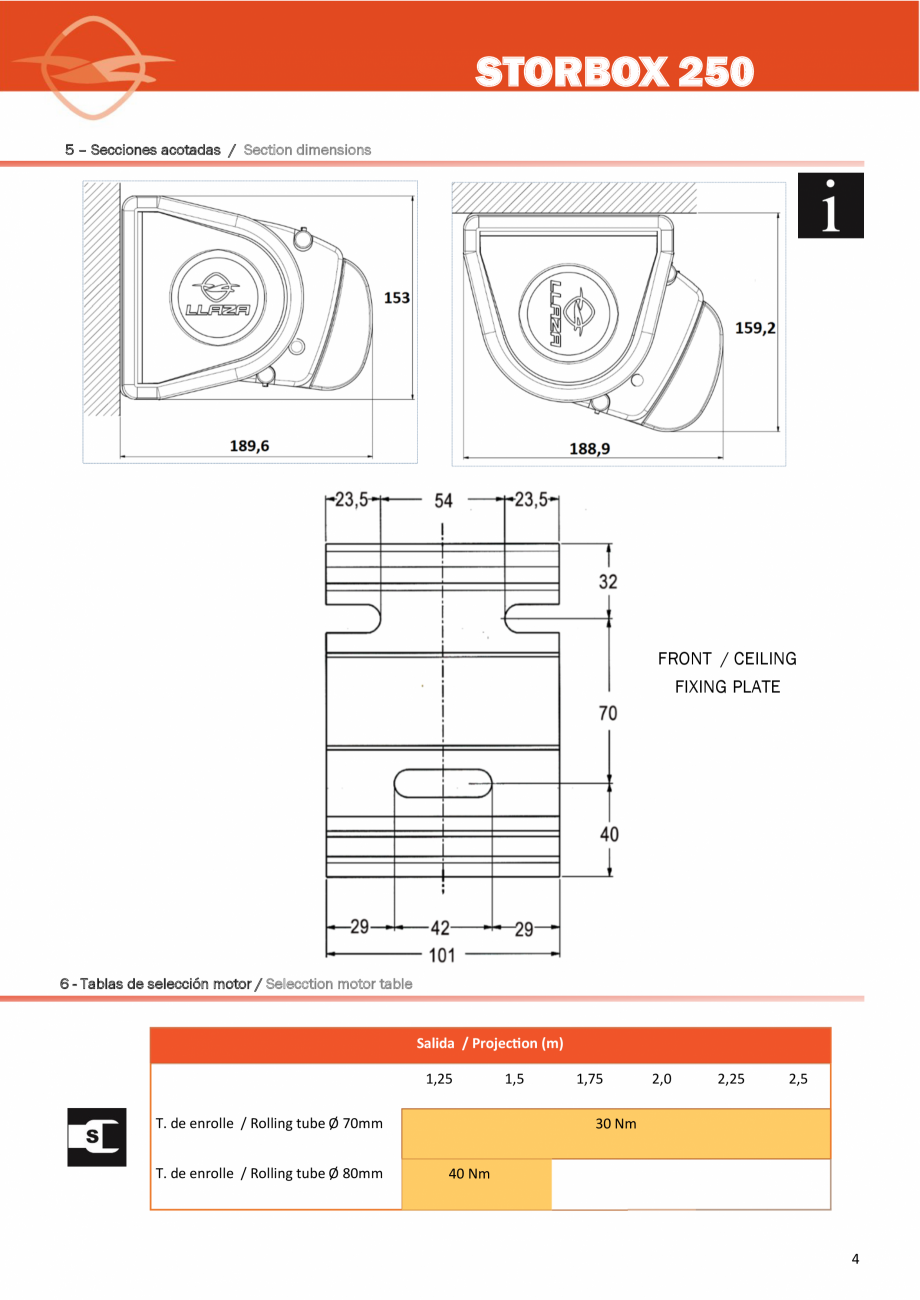

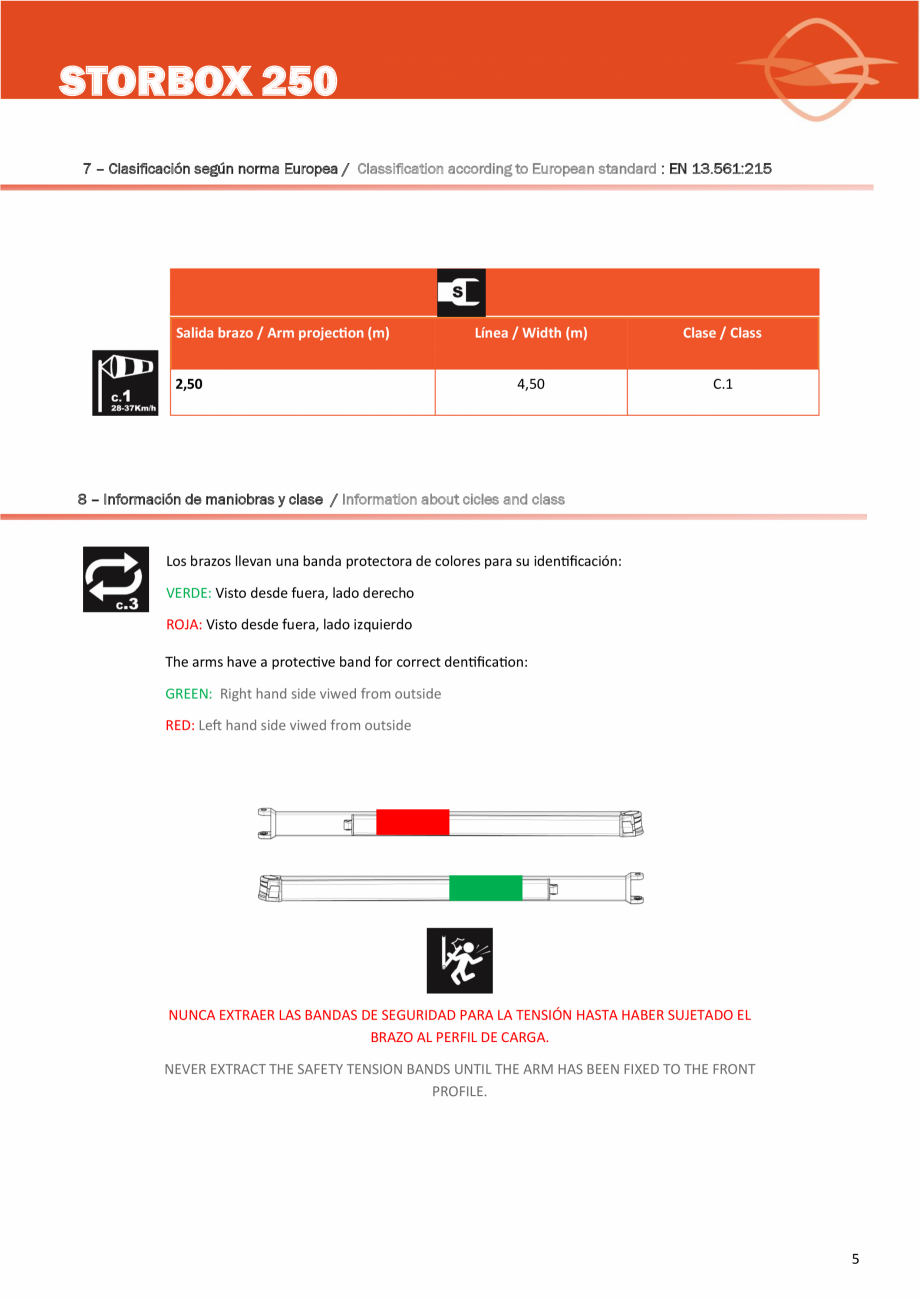

ING FIXING PLATE 6 - Tablas de selección motor / Selecction motor table Salida / Projection (m) 1,25 T. de enrolle / Rolling tube Ø 70mm T. de enrolle / Rolling tube Ø 80mm 1,5 1,75 2,0 2,25 2,5 30 Nm 40 Nm 4 STORBOX 250 7 – Clasificación según norma Europea / Classification according to European standard : EN 13.561:215 Salida brazo / Arm projection (m) 2,50 Línea / Width (m) Clase / Class 4,50 C.1 8 – Información de maniobras y clase / Information about cicles and class Los brazos llevan una banda protectora de colores para su identificación: VERDE: Visto desde fuera, lado derecho ROJA: Visto desde fuera, lado izquierdo The arms have a protective band for correct dentification: GREEN: Right hand side viwed from outside RED: Left hand side viwed from outside NUNCA EXTRAER LAS BANDAS DE SEGURIDAD PARA LA TENSIÓN HASTA HABER SUJETADO EL BRAZO AL PERFIL DE CARGA. NEVER EXTRACT THE SAFETY TENSION BANDS UNTIL THE ARM HAS BEEN FIXED TO THE FRONT PROFILE. 5

Pagina 3-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 4 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

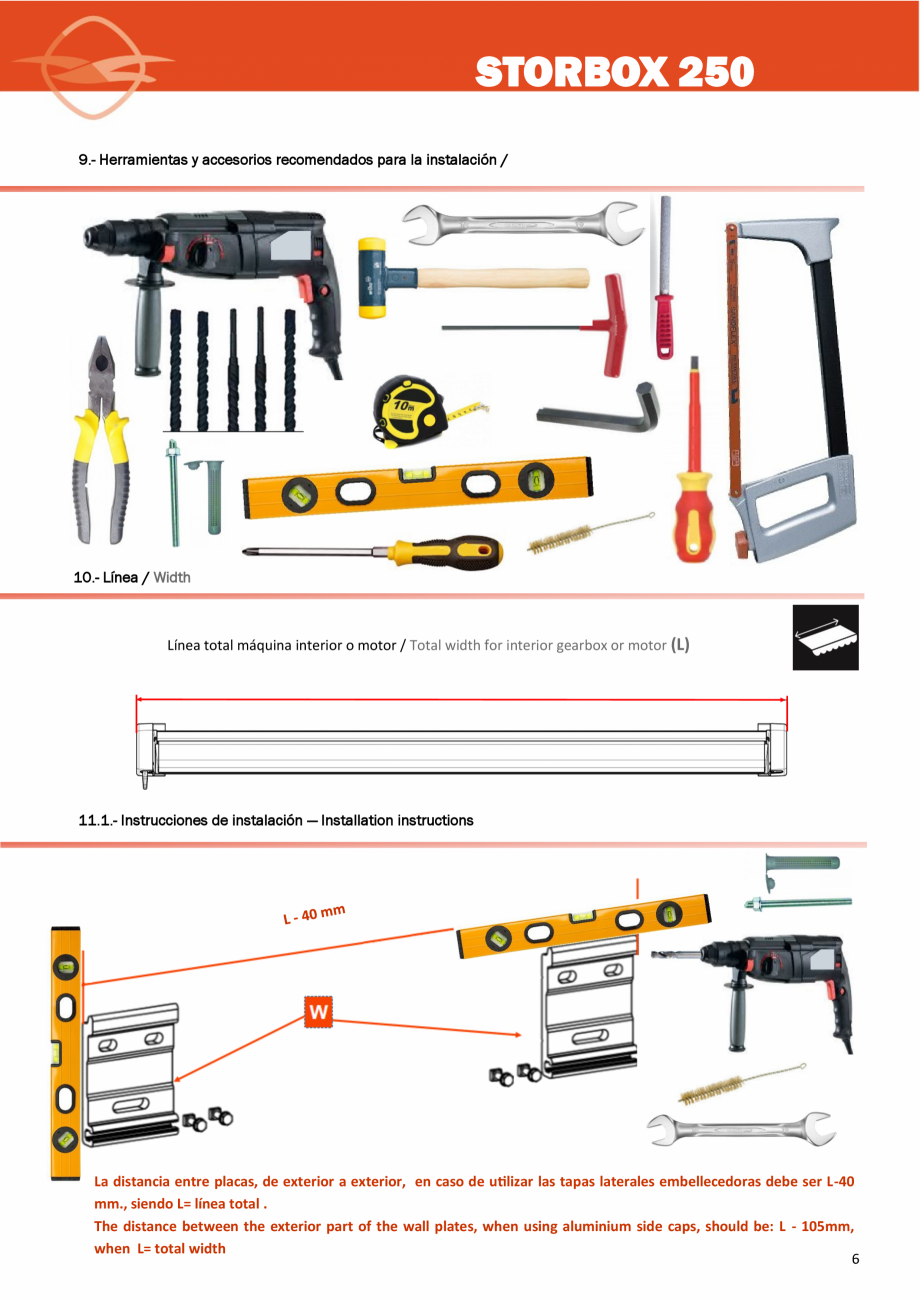

STORBOX 250 9.- Herramientas y accesorios recomendados para la instalación / 10.- Línea / Width Línea total máquina interior o motor / Total width for interior gearbox or motor (L) 11.1.- Instrucciones de instalación — Installation instructions La distancia entre placas, de exterior a exterior, en caso de utilizar las tapas laterales embellecedoras debe ser L-40 mm., siendo L= línea total . The distance between the exterior part of the wall plates, when using aluminium side caps, should be: L - 105mm, when L= total width 6 STORBOX 250 11.2.- Instrucciones de instalación — Installation instructions Fijación del conjunto sobre los soportes pared / Fixing the cassette support to the wall bracket. Para la realización de un cambio de inclinación en el conjunto / To change the cassette slope proceed as indicated in the drawing. Si la regulación de la inclinación del conjunto supera los 50º, colocar antes del apriete el tornillo de fijación lateral de la tapa/ In c

Pagina 4-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 5 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

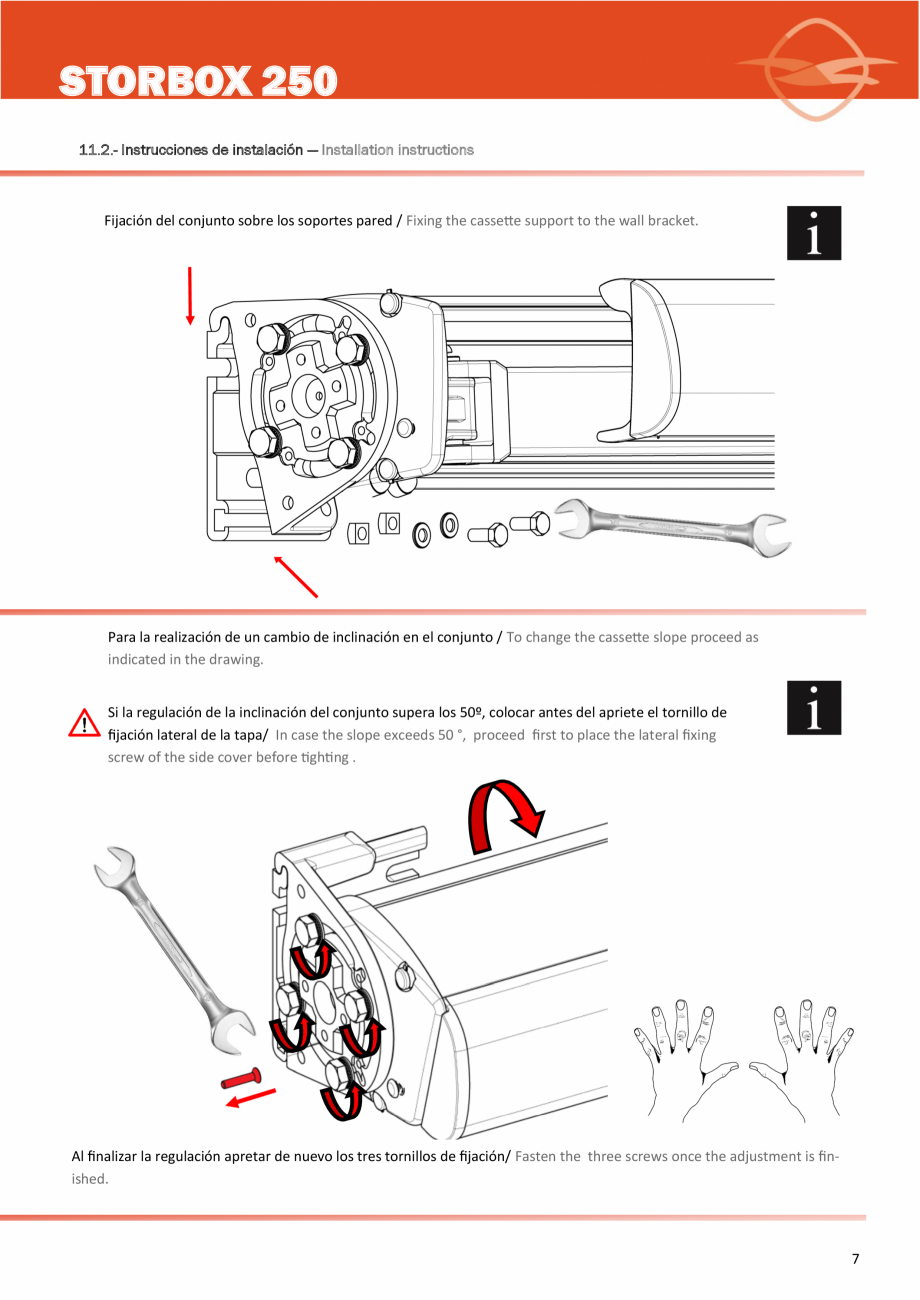

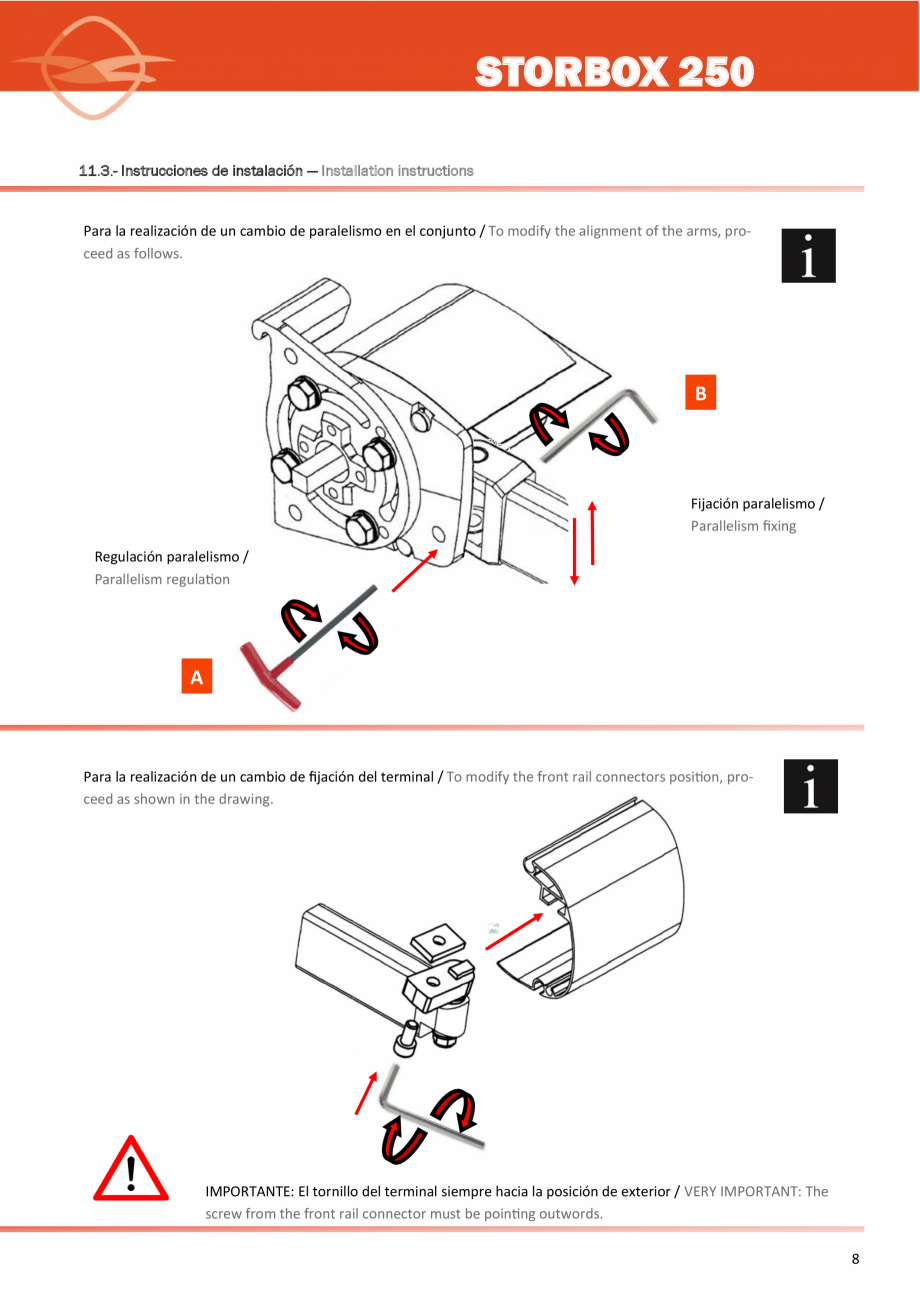

ase the slope exceeds 50 °, proceed first to place the lateral fixing screw of the side cover before tighting . Al finalizar la regulación apretar de nuevo los tres tornillos de fijación/ Fasten the three screws once the adjustment is finished. 7 STORBOX 250 11.3.- Instrucciones de instalación — Installation instructions Para la realización de un cambio de paralelismo en el conjunto / To modify the alignment of the arms, proceed as follows. B Fijación paralelismo / Parallelism fixing Regulación paralelismo / Parallelism regulation A Para la realización de un cambio de fijación del terminal / To modify the front rail connectors position, proceed as shown in the drawing. IMPORTANTE: El tornillo del terminal siempre hacia la posición de exterior / VERY IMPORTANT: The screw from the front rail connector must be pointing outwords. 8 STORBOX 250 11.4.- Instrucciones de instalación — Installation instructions Para la colocación de las regletas y tapas laterales / I

Pagina 5-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 6 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

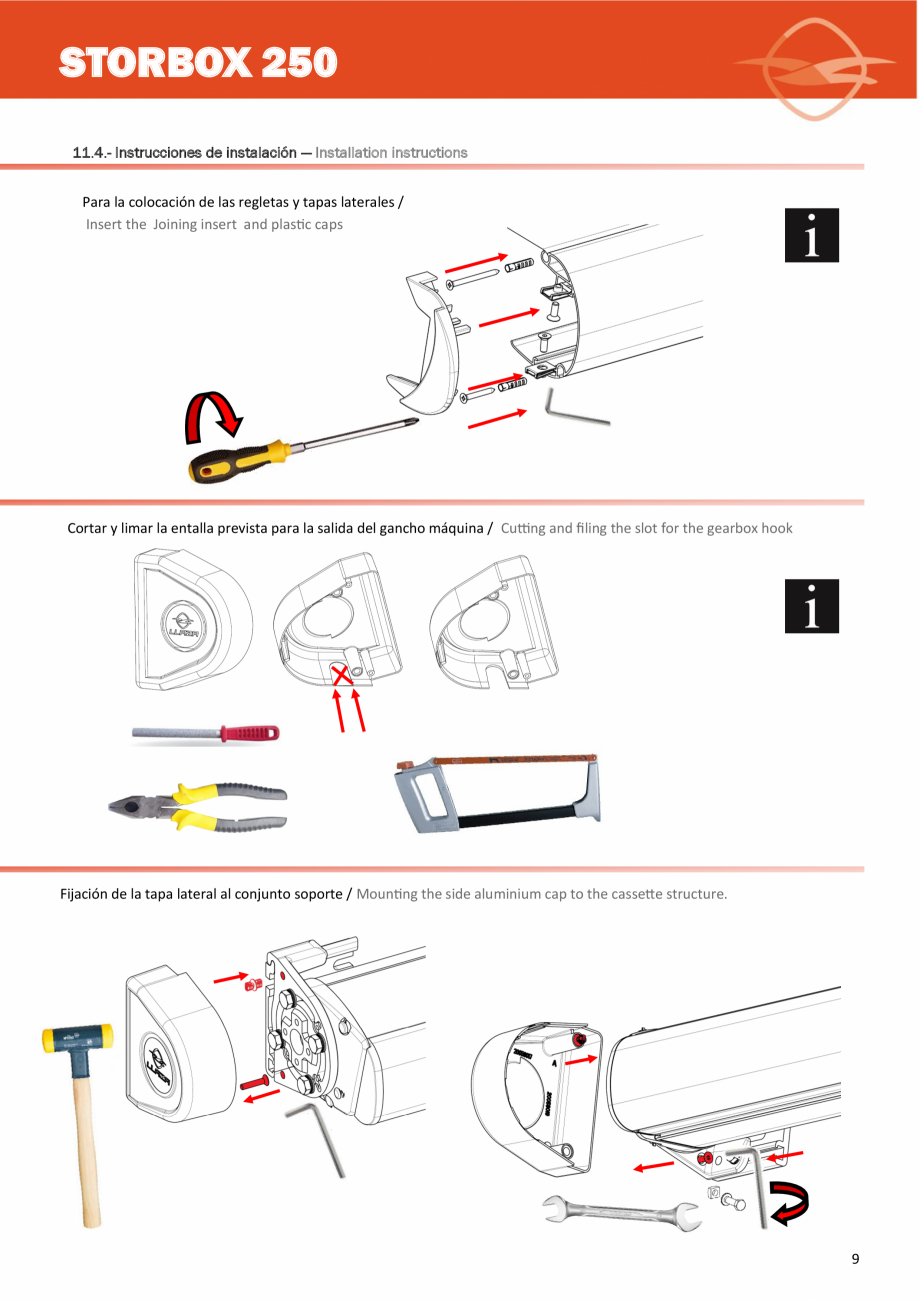

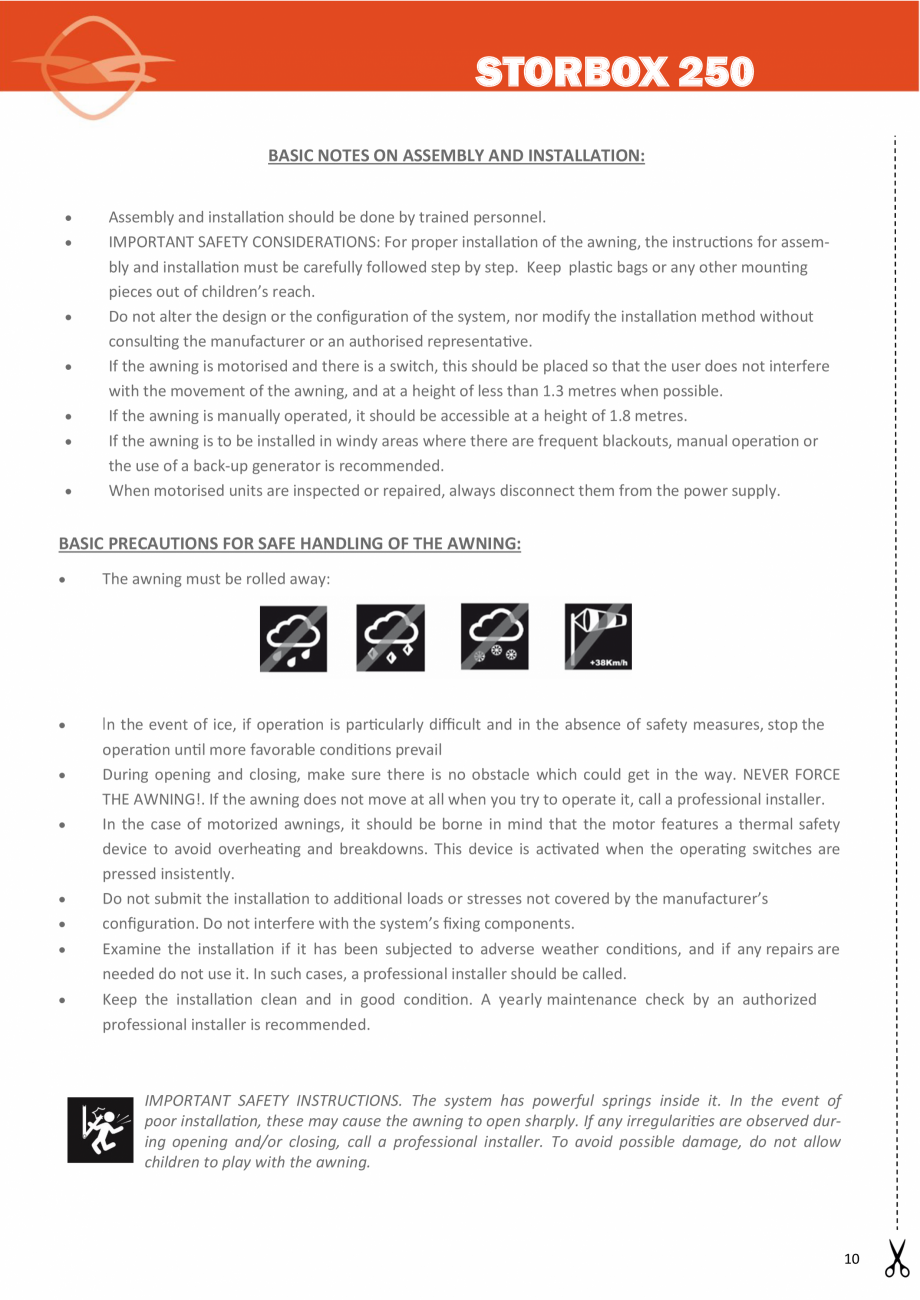

nsert the Joining insert and plastic caps Cortar y limar la entalla prevista para la salida del gancho máquina / Cutting and filing the slot for the gearbox hook Fijación de la tapa lateral al conjunto soporte / Mounting the side aluminium cap to the cassette structure. 9 STORBOX 250 BASIC NOTES ON ASSEMBLY AND INSTALLATION:        Assembly and installation should be done by trained personnel. IMPORTANT SAFETY CONSIDERATIONS: For proper installation of the awning, the instructions for assembly and installation must be carefully followed step by step. Keep plastic bags or any other mounting pieces out of children’s reach. Do not alter the design or the configuration of the system, nor modify the installation method without consulting the manufacturer or an authorised representative. If the awning is motorised and there is a switch, this should be placed so that the user does not interfere with the movement of the awning, and at a height of less than 1.3

Pagina 6-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 7 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

metres when possible. If the awning is manually operated, it should be accessible at a height of 1.8 metres. If the awning is to be installed in windy areas where there are frequent blackouts, manual operation or the use of a back-up generator is recommended. When motorised units are inspected or repaired, always disconnect them from the power supply. BASIC PRECAUTIONS FOR SAFE HANDLING OF THE AWNING:  The awning must be rolled away:  In the event of ice, if operation is particularly difficult and in the absence of safety measures, stop the operation until more favorable conditions prevail During opening and closing, make sure there is no obstacle which could get in the way. NEVER FORCE THE AWNING!. If the awning does not move at all when you try to operate it, call a professional installer. In the case of motorized awnings, it should be borne in mind that the motor features a thermal safety device to avoid overheating and breakdowns. This device is activated when the operati

Pagina 7-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 8 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

ng switches are pressed insistently. Do not submit the installation to additional loads or stresses not covered by the manufacturer’s configuration. Do not interfere with the system’s fixing components.      Examine the installation if it has been subjected to adverse weather conditions, and if any repairs are needed do not use it. In such cases, a professional installer should be called.  Keep the installation clean and in good condition. A yearly maintenance check by an authorized professional installer is recommended. IMPORTANT SAFETY INSTRUCTIONS. The system has powerful springs inside it. In the event of poor installation, these may cause the awning to open sharply. If any irregularities are observed during opening and/or closing, call a professional installer. To avoid possible damage, do not allow children to play with the awning. 10 STORBOX 250 CONSIDERACIONES BÁSICAS PARA EL MONTAJE Y LA INSTALACIÓN:        El montaje y l

Pagina 8-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 9 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

a instalación de este producto debe realizarlo personal cualificado. INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD. Atender a las advertencias de seguridad indicadas junto al producto o en las instrucciones de montaje. Las bolsas de plástico y otros elementos de montaje no son ningún juguete y deben quedar fuera del alcance de niños o personal ajeno al montaje. No modificar el diseño ni la configuración del sistema ni las indicaciones dadas para la fijación del toldo sin consultar al fabricante o su representante autorizado. En caso de toldo motorizado + interruptor, éste debe situarse a una altura del suelo inferior a 1,30m. . Emplazar evitando la interferencia accidental del usuario. En caso de accionamiento manual del toldo, éste debe ser accesible desde una altura inferior a 1,80 m. En caso de instalaciones en zonas de viento y con frecuentes fallos del suministro eléctrico, se recomienda que el accionamiento del toldo sea manual o con una generador eléctrico alternativo.

Pagina 9-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 10 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

Durante las inspecciones de mantenimiento o reparaciones en una instalación motorizada, el sistema PRECAUCIONES BÁSICAS PARA UN MANEJO SEGURO DEL TOLDO:  Se debe recoger el toldo ante situaciones meteorológicas adversas como:  En caso de hielo, si la maniobra es particularmente difícil, y en ausencia de dispositivos de seguridad, detener la maniobra hasta que se restablezcan unas condiciones más favorables. Durante las maniobras de apertura o cierre, verificar que no exista ningún obstáculo que cause algún impedimento. ¡NO FORZAR NUNCA EL TOLDO!. Si al intentar maniobrar el toldo, éste no efectúa movimiento alguno, será necesario avisar a un profesional instalador   En caso de que el toldo esté motorizado, debe tenerse en cuenta que el motor incorpora un dispositivo de seguridad térmica para evitar sobrecalentamientos y averías. Este dispositivo se pone en marcha cuando se pulsan insistentemente los inversores de accionamiento.  No someter la inst

Pagina 10-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 11 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

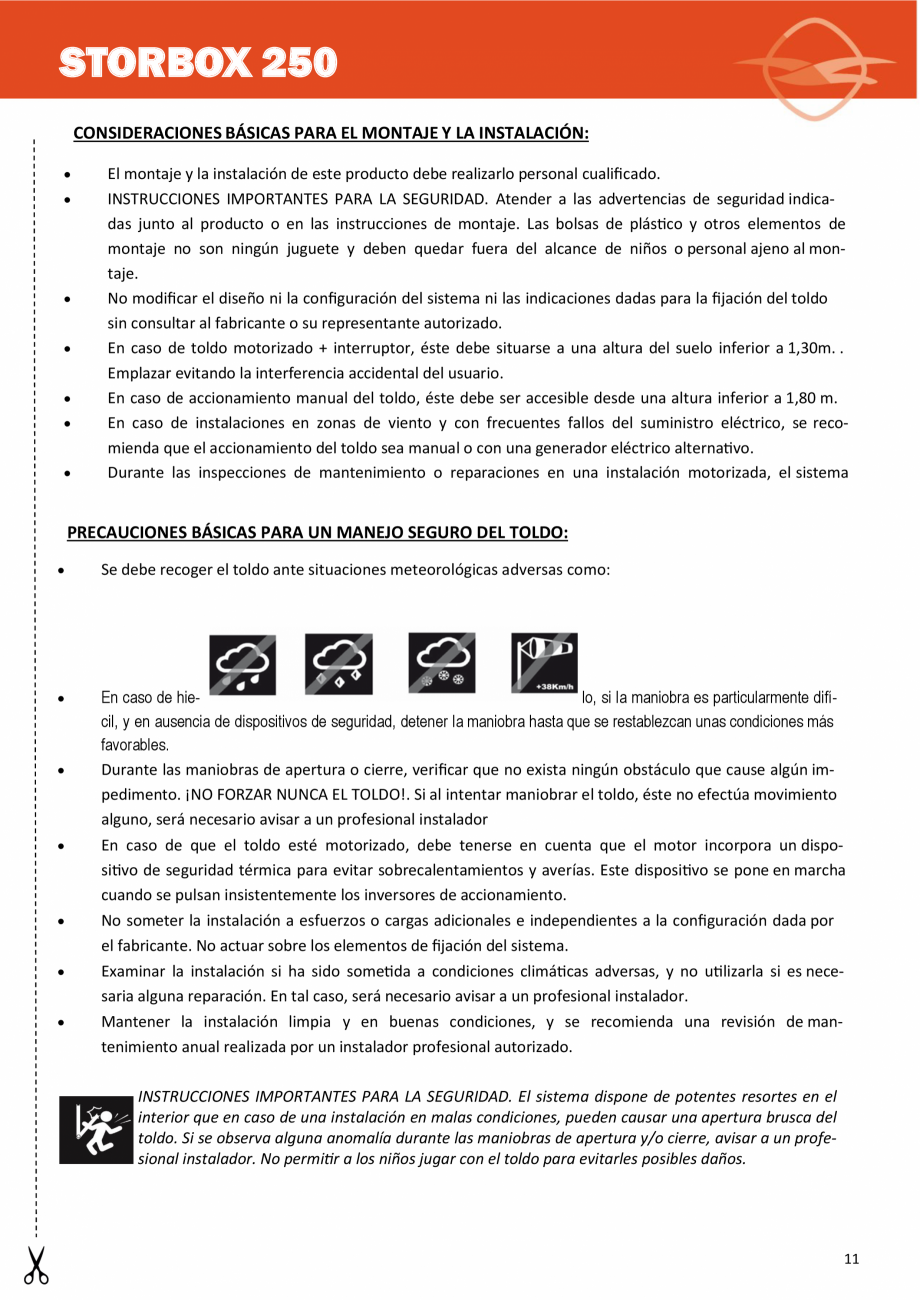

alación a esfuerzos o cargas adicionales e independientes a la configuración dada por el fabricante. No actuar sobre los elementos de fijación del sistema. Examinar la instalación si ha sido sometida a condiciones climáticas adversas, y no utilizarla si es necesaria alguna reparación. En tal caso, será necesario avisar a un profesional instalador.   Mantener la instalación limpia y en buenas condiciones, y se recomienda una revisión de mantenimiento anual realizada por un instalador profesional autorizado. INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD. El sistema dispone de potentes resortes en el interior que en caso de una instalación en malas condiciones, pueden causar una apertura brusca del toldo. Si se observa alguna anomalía durante las maniobras de apertura y/o cierre, avisar a un profesional instalador. No permitir a los niños jugar con el toldo para evitarles posibles daños. 11 LLAZA WORLD, S.A. Tramuntana, 1. Pol.Ind. Roques Roges 43460 ALCOVER Tel. +3

Pagina 11-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

Pagina 12 - Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare...

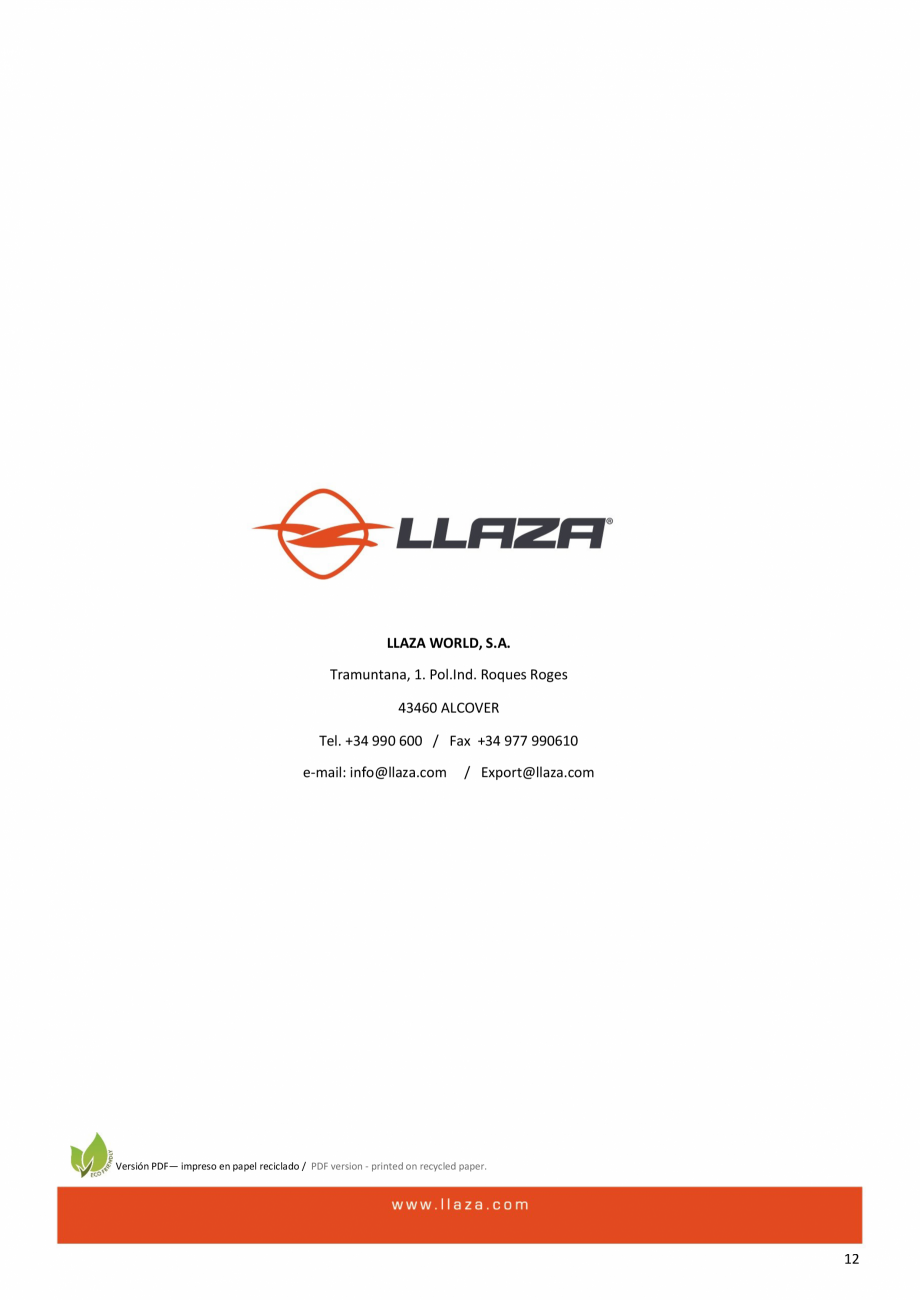

4 990 600 / Fax +34 977 990610 e-mail: info@llaza.com / Export@llaza.com Versión PDF— impreso en papel reciclado / PDF version - printed on recycled paper. 12

Pagina 12-Instructiuni de instalare a peretelui de vant LLAZA Instructiuni montaj, utilizare Engleza,...

4 990 600 / Fax +34 977 990610 e-mail: info@llaza.com / Export@llaza.com Versión PDF— impreso en papel reciclado / PDF version - printed on recycled paper. 12 ... ascunde
