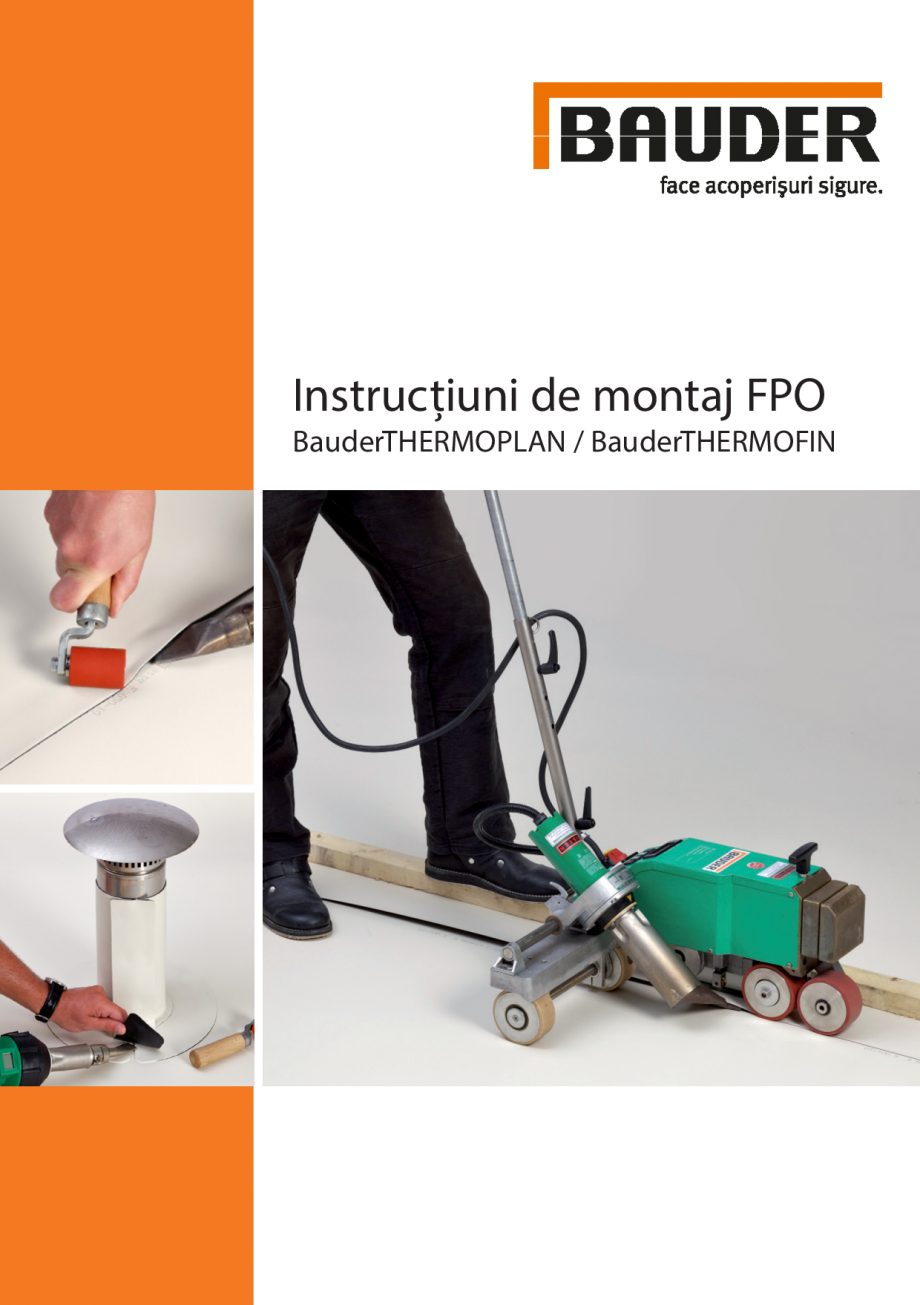

Instrucțiuni de montaj FPO
BauderTHERMOPLAN / BauderTHERMOFIN
2

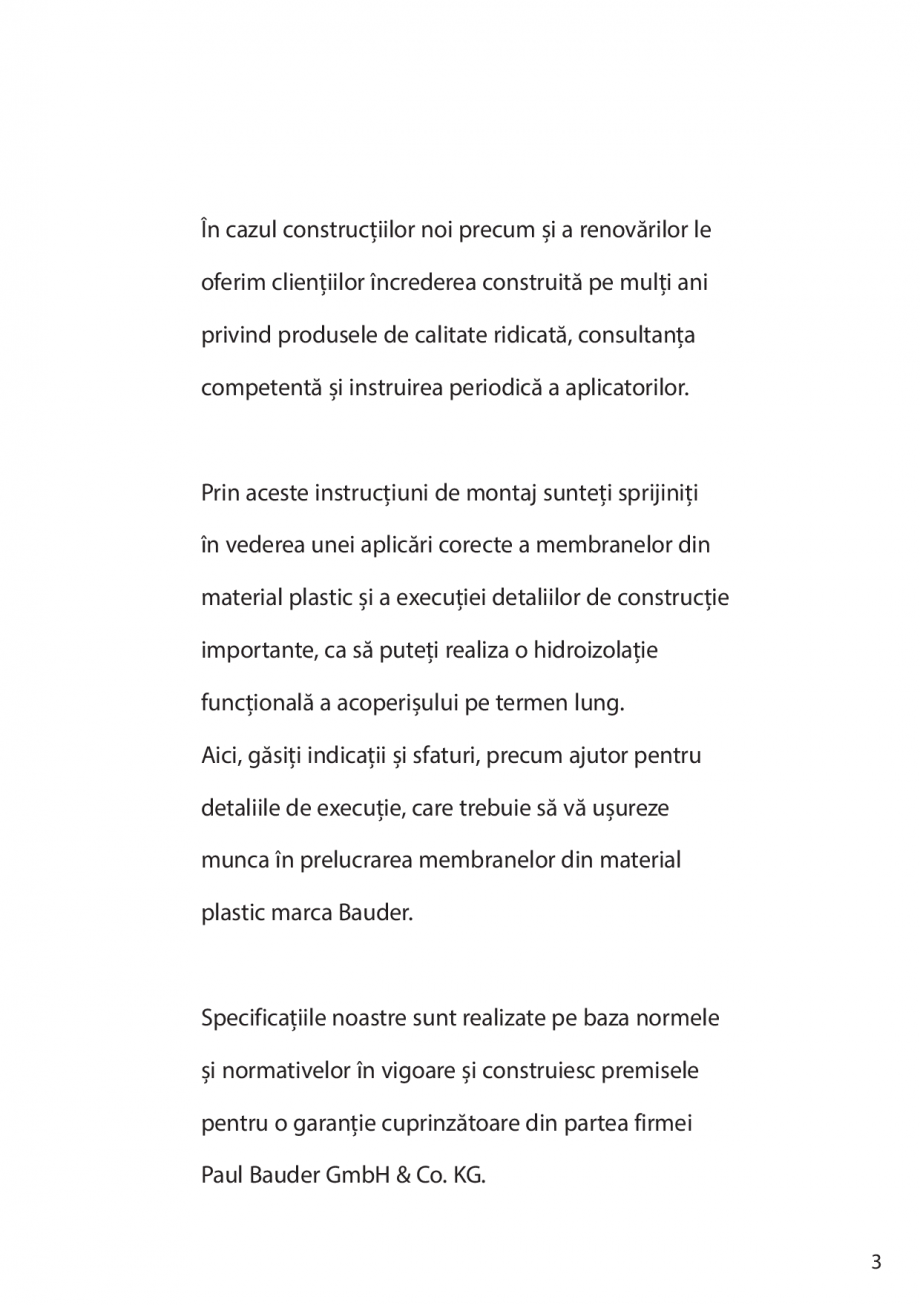

În cazul construcțiilor noi precum și a renovărilor le
oferim cliențiilor încrederea construită pe mulți ani
privind produsele de calitate ridicată, consultanța
competentă și instruirea periodică a aplicatorilor.
Prin aceste instrucțiuni de montaj sunteți sprijiniți
în vederea unei aplicări corecte a membranelor din
material plastic și a execuției detaliilor de construcție
importante, ca să puteți realiza o hidroizolație
funcțională a acoperișului pe termen lung.
Aici, găsiți indicații și sfaturi, precum ajutor pentru
detaliile de execuție, care trebuie să vă ușureze
munca în prelucrarea membranelor din material
plastic marca Bauder.
Specificațiile noastre sunt realizate pe baza normele
și normativelor în vigoare și construiesc premisele
pentru o garanție cuprinzătoare din partea firmei
Paul Bauder GmbH & Co. KG.
3
Instrucțiuni de montaj FPO

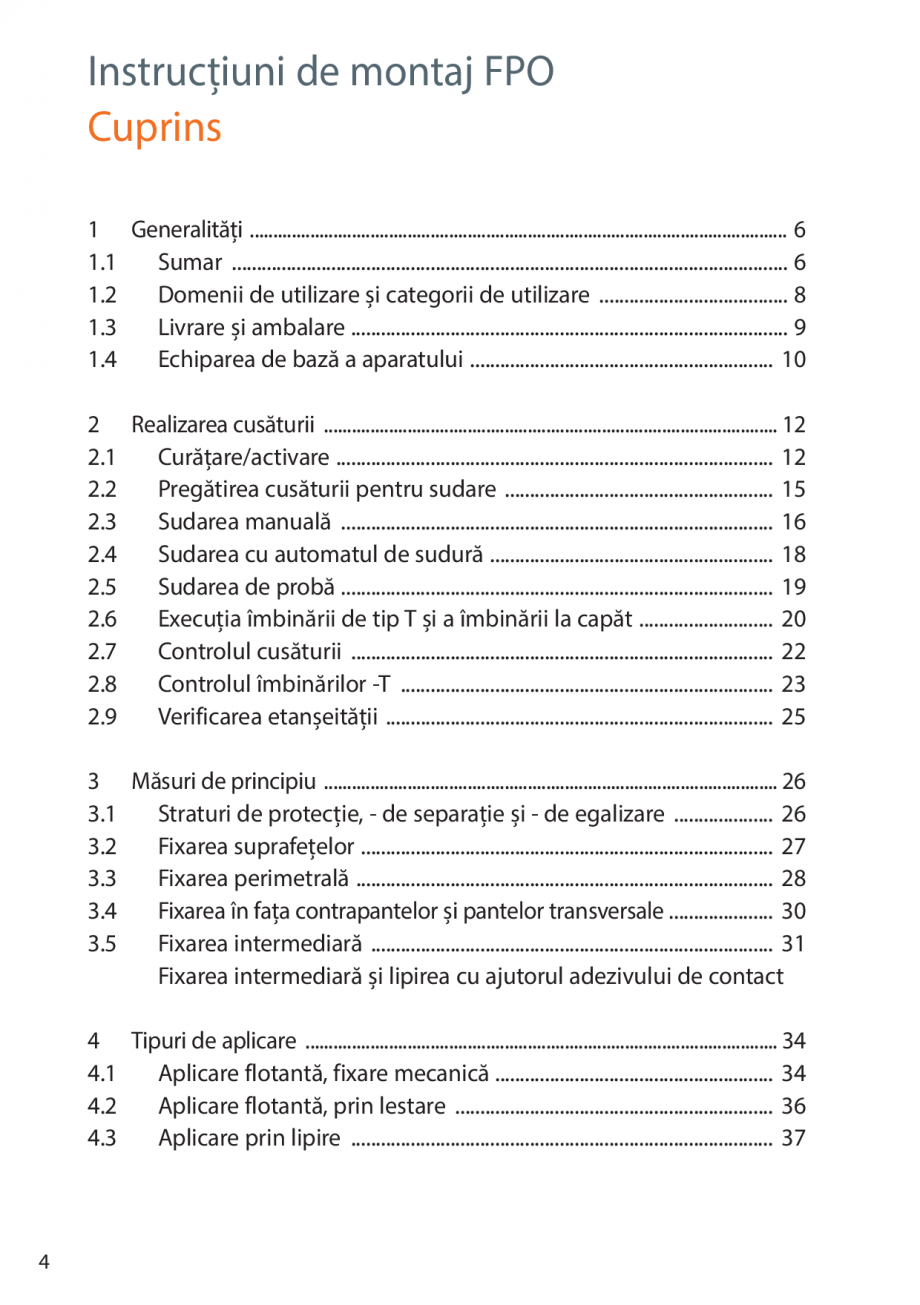

Cuprins
1 Generalități ....
................................................................................................................. 6
1.1 Sumar ................................................................................................................. 6
1.2 Domenii de utilizare și categorii de utilizare ....................................... 8
1.3 Livrare și ambalare ......................................................................................... 9
1.4 Echiparea de bază a aparatului .............................................................. 10
2 Realizarea cusăturii ................................................................................................... 12
2.1 Curățare/activare ......................................................................................... 12

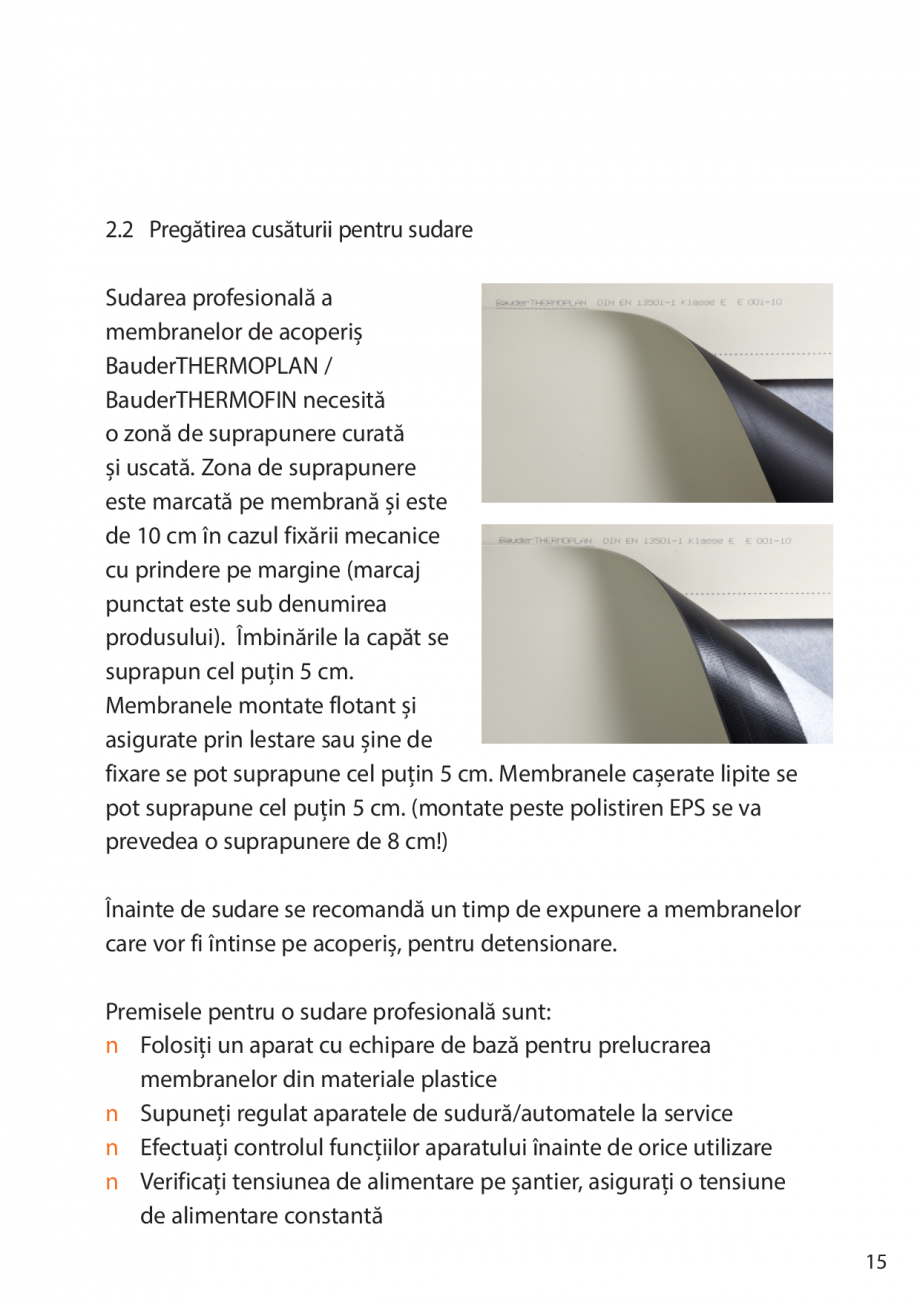

2.2 Pregătirea cusăturii pentru sudare ....................................................... 15

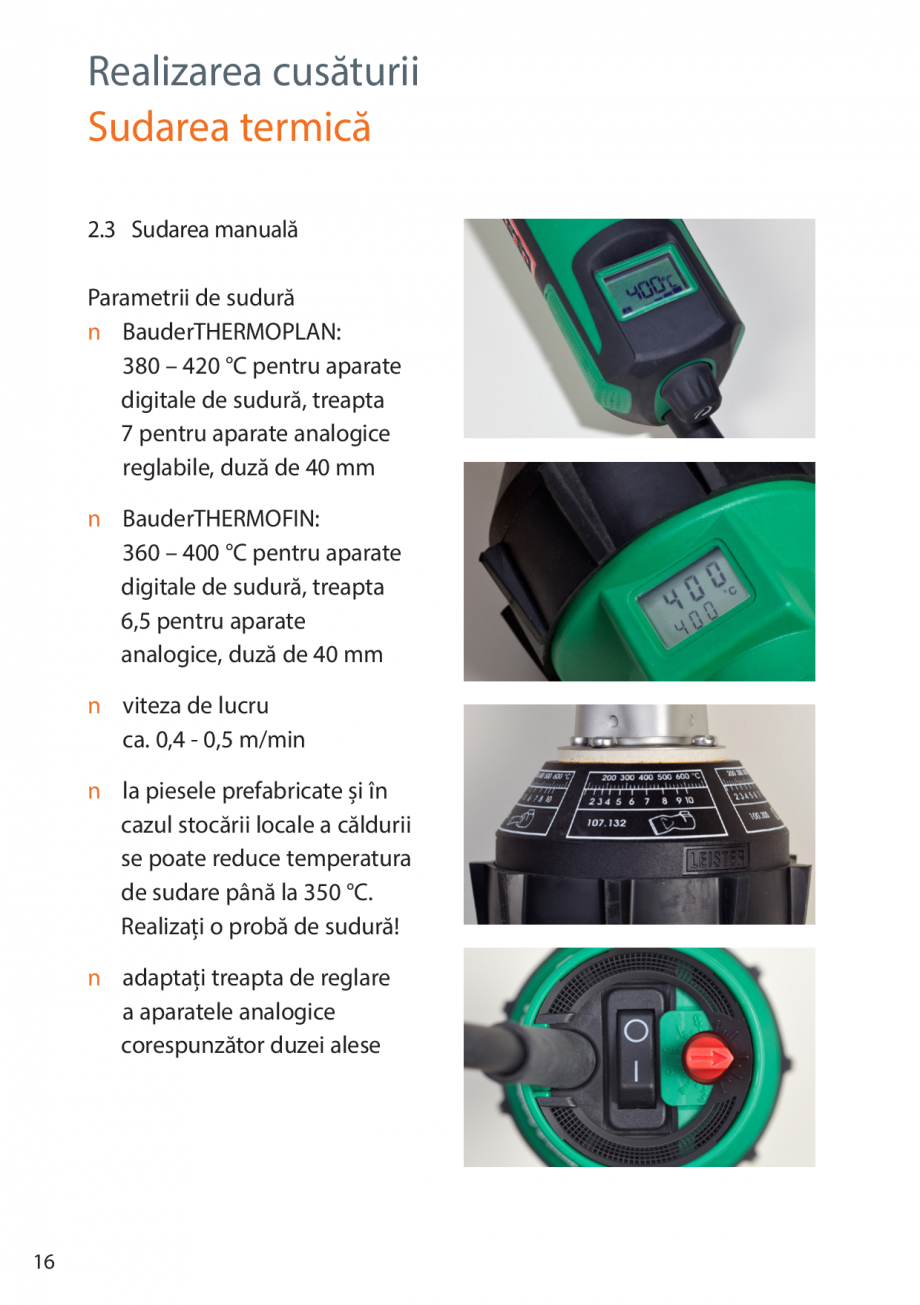

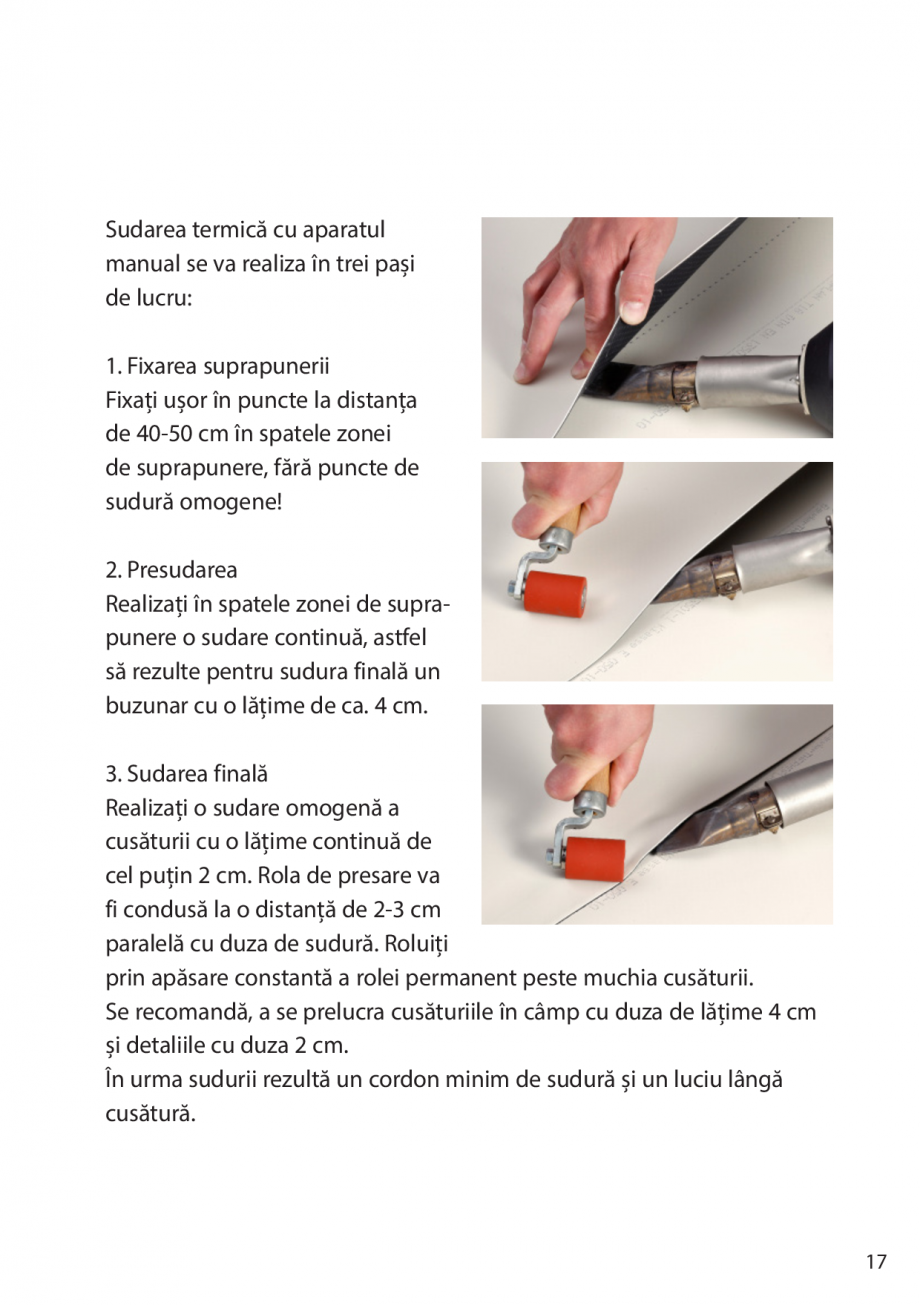

2.3 Sudarea manuală ..........................................................................
.............. 16

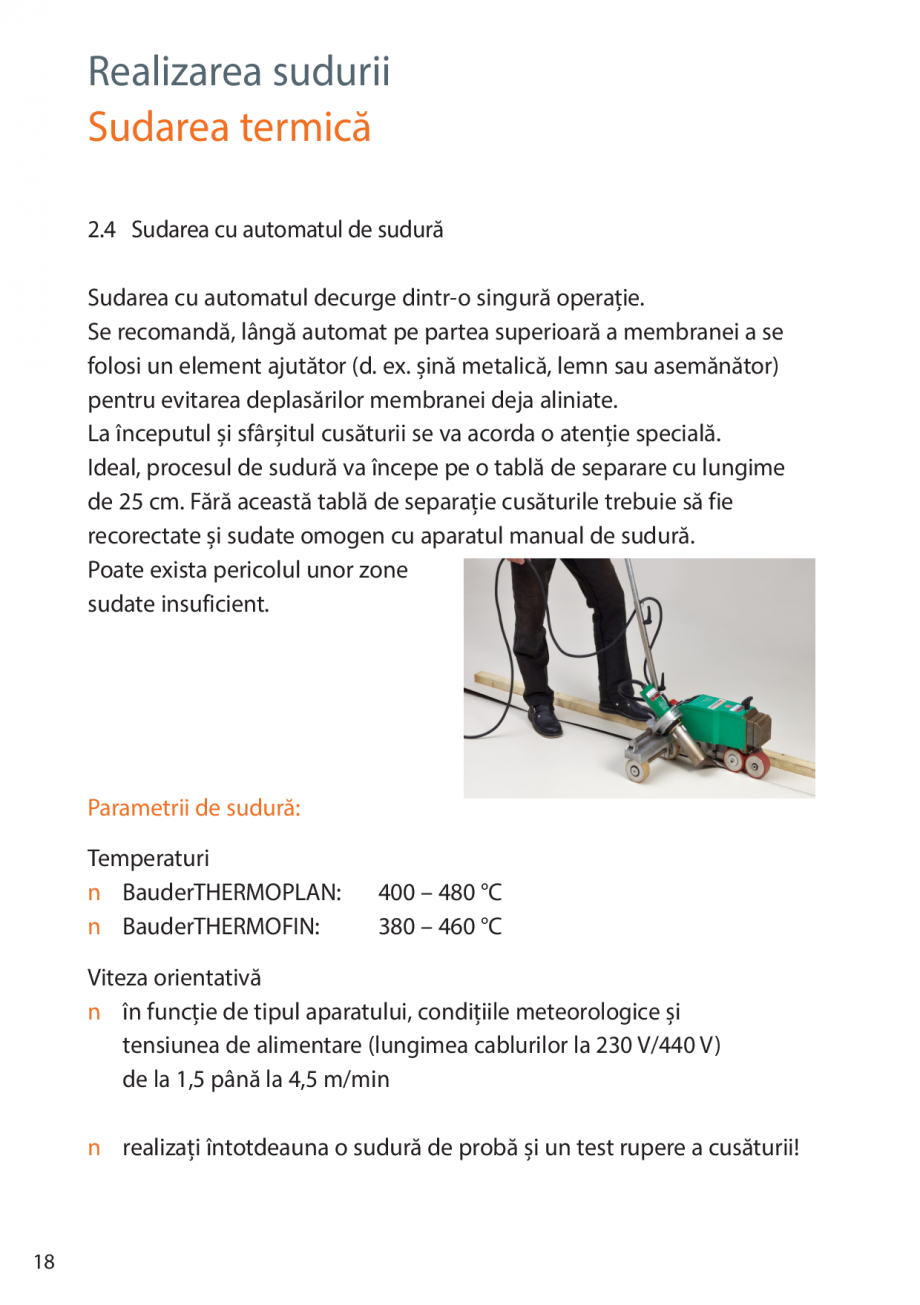

2.4 Sudarea cu automatul de sudură .......................................................... 18

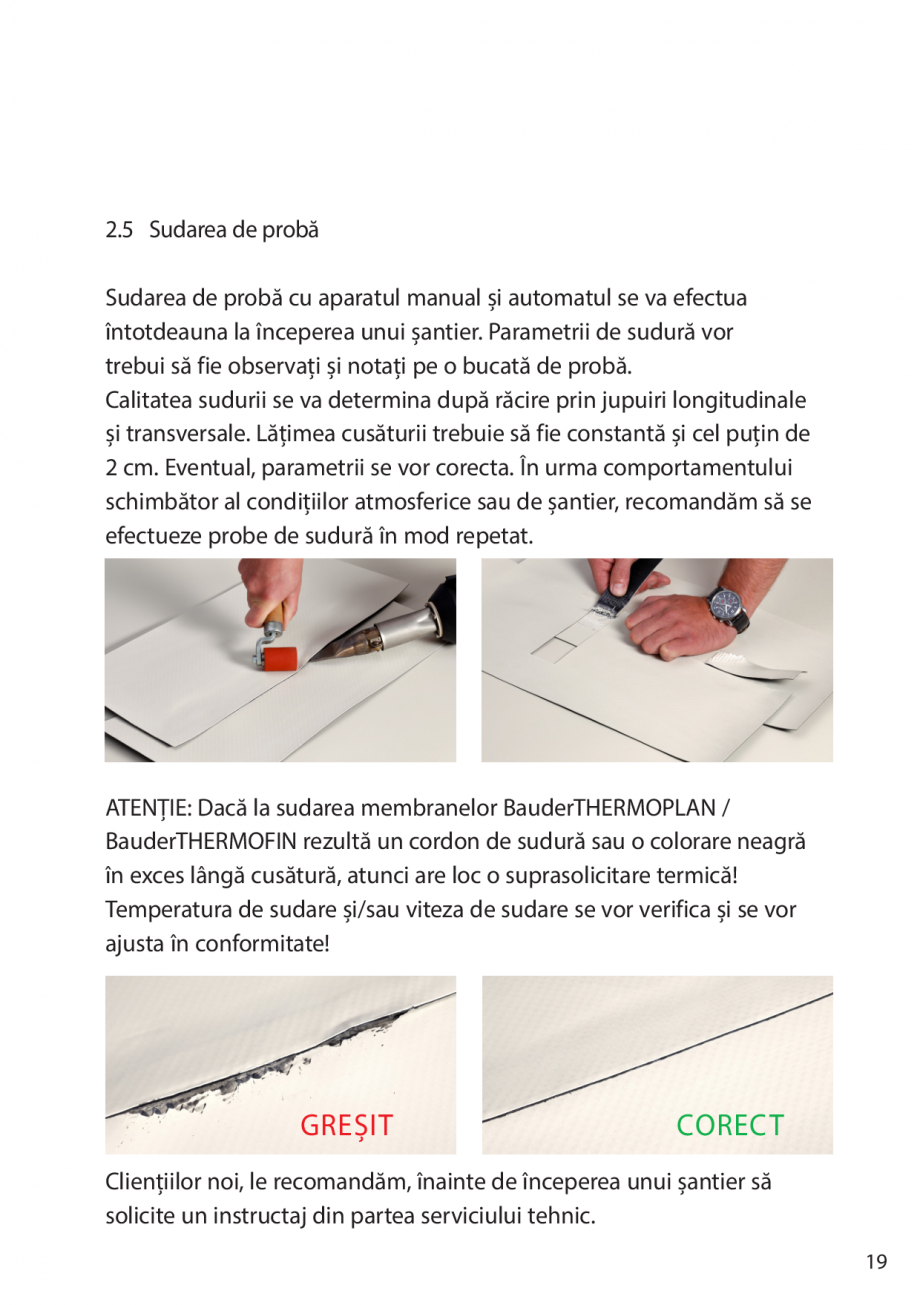

2.5 Sudarea de probă ....................................................................................... 19

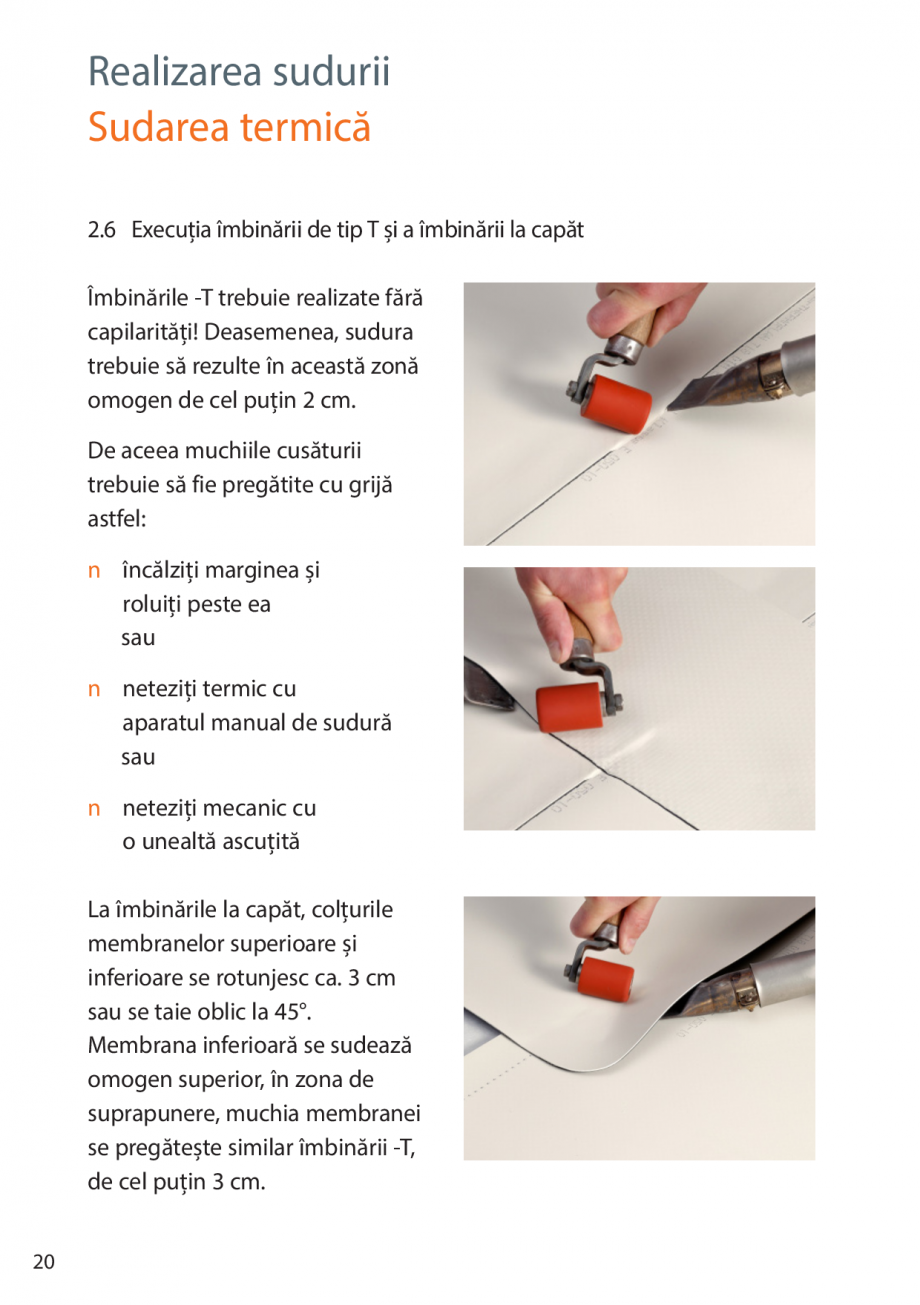

2.6 Execuția îmbinării de tip T și a îmbinării la capăt ............................ 20

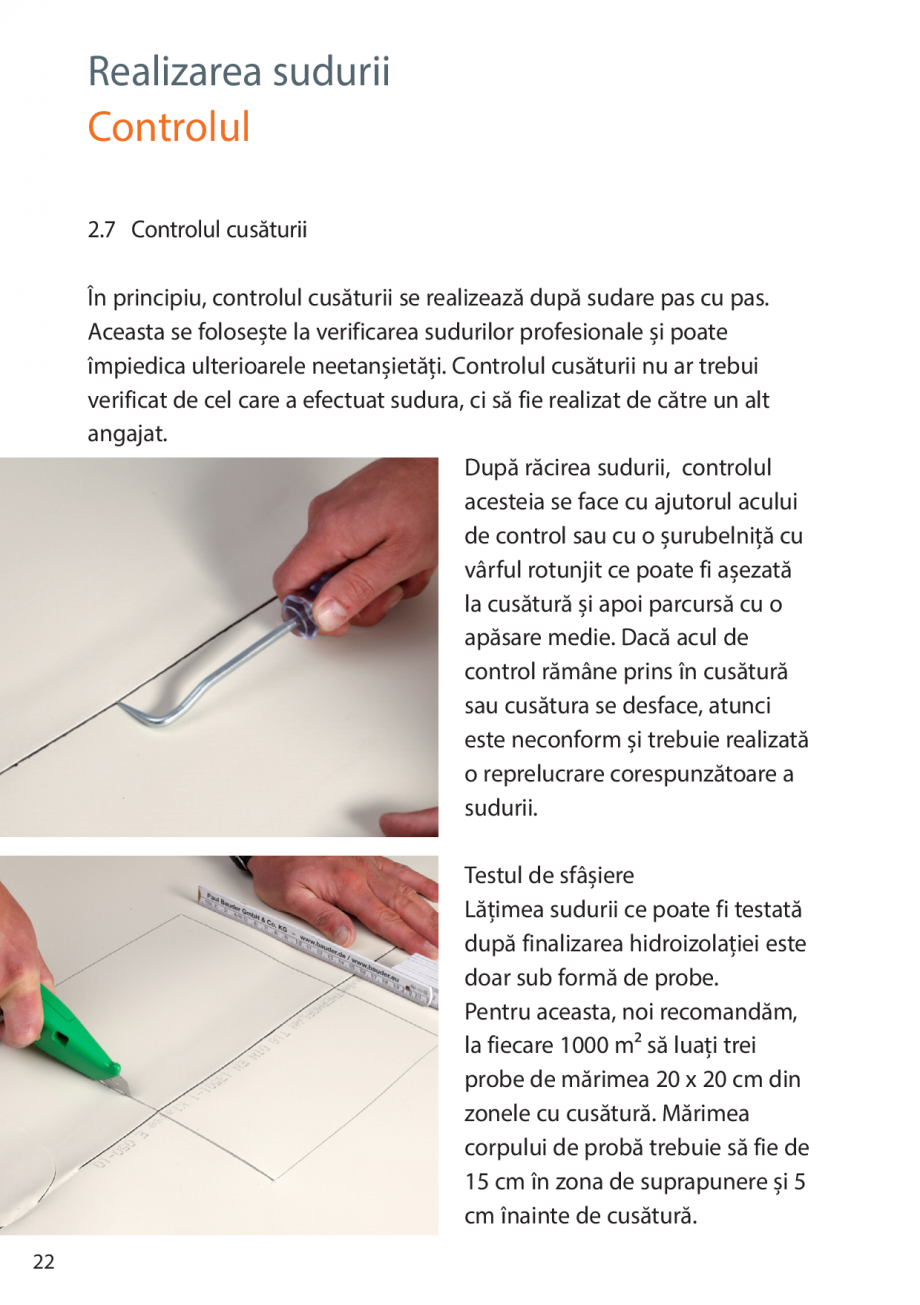

2.7 Controlul cusăturii ...................................................................................... 22

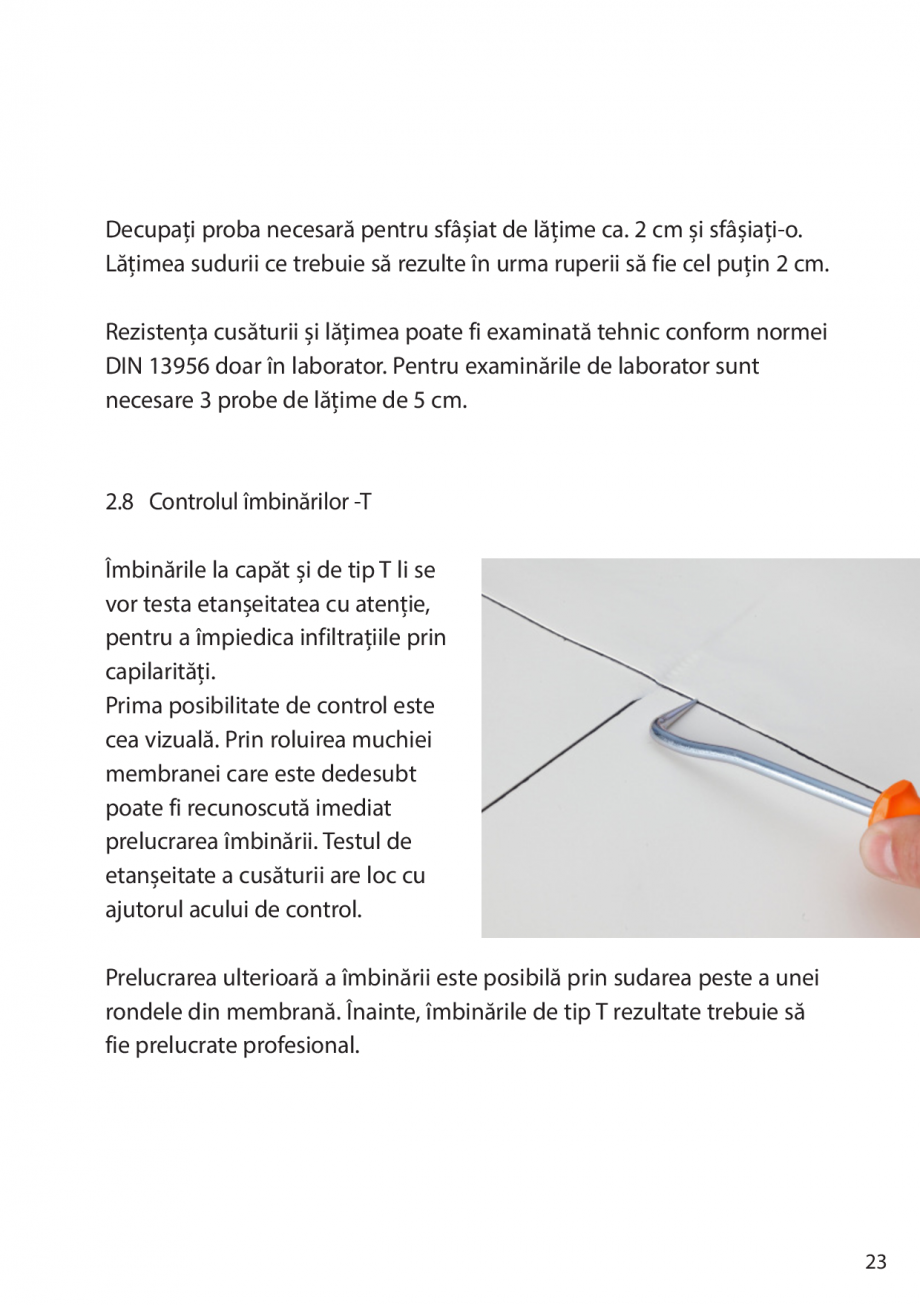

2.8 Controlul îmbinărilor -T ............................................................................ 23

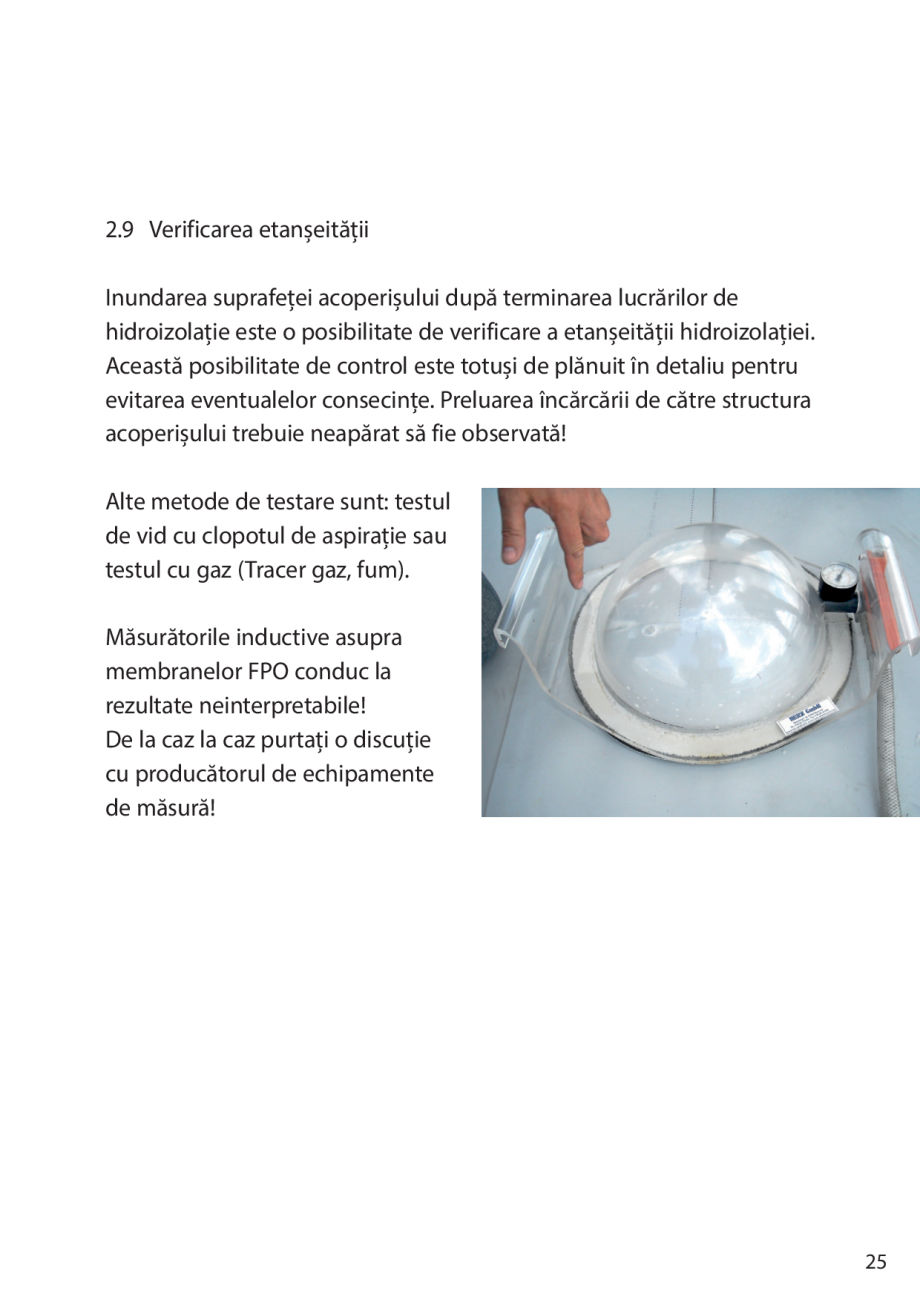

2.9 Verificarea etanșeității ............................................................................... 25
3 Măsuri de principiu ................................................................................................... 26

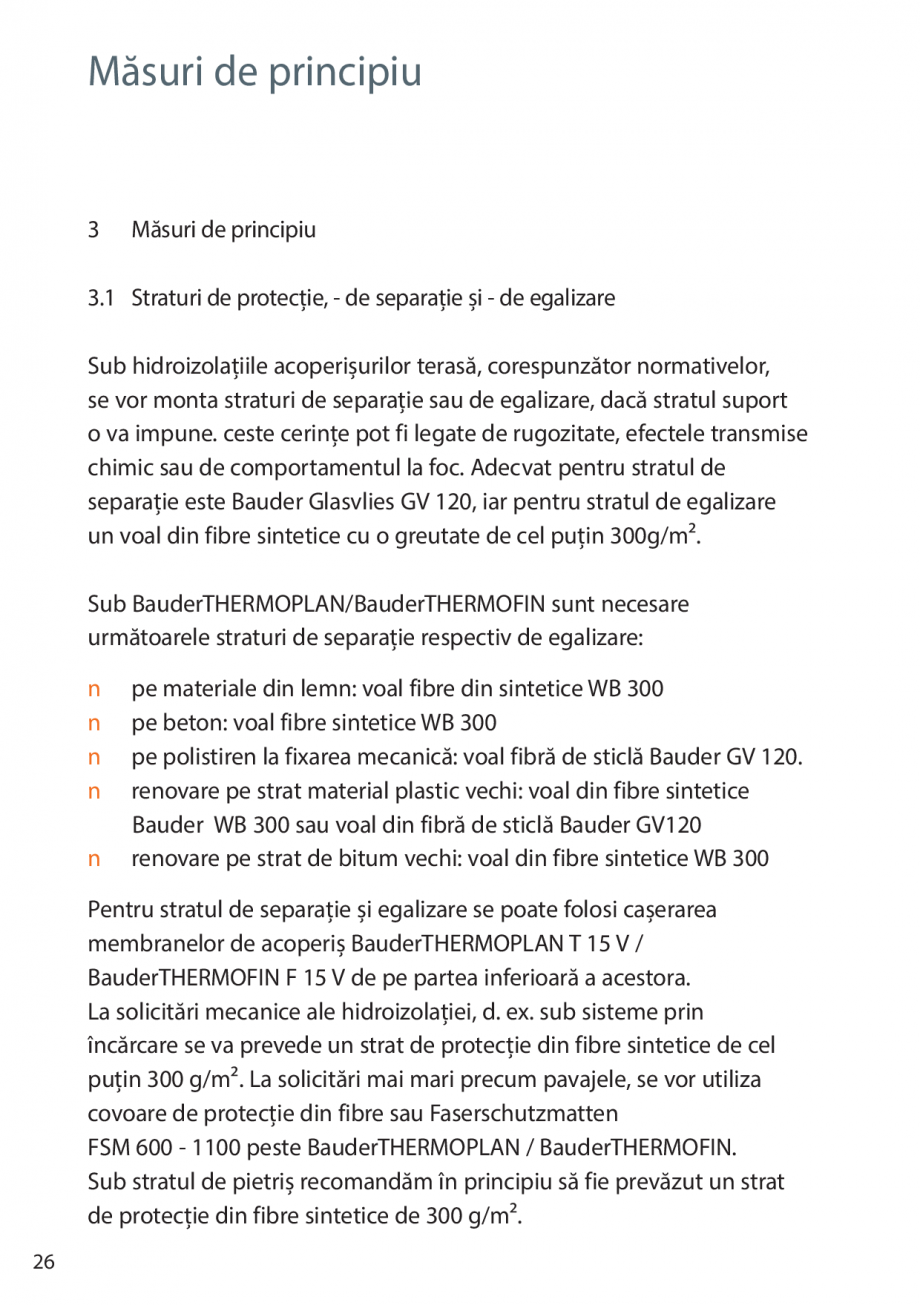

3.1 Straturi de protecție, - de separație și - de egalizare ..................... 26

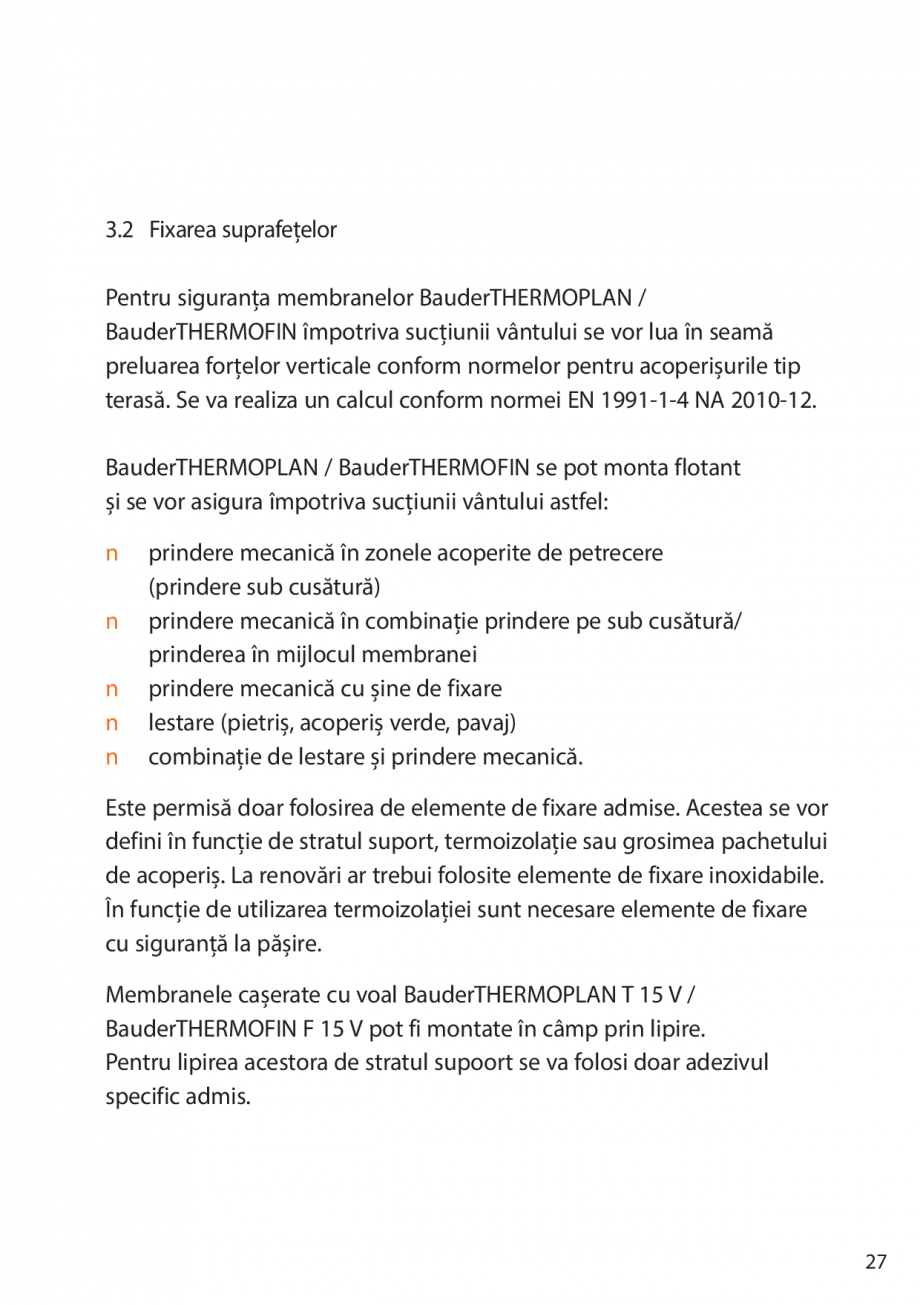

3.2 Fixarea suprafețelor .................................................................................... 2
7

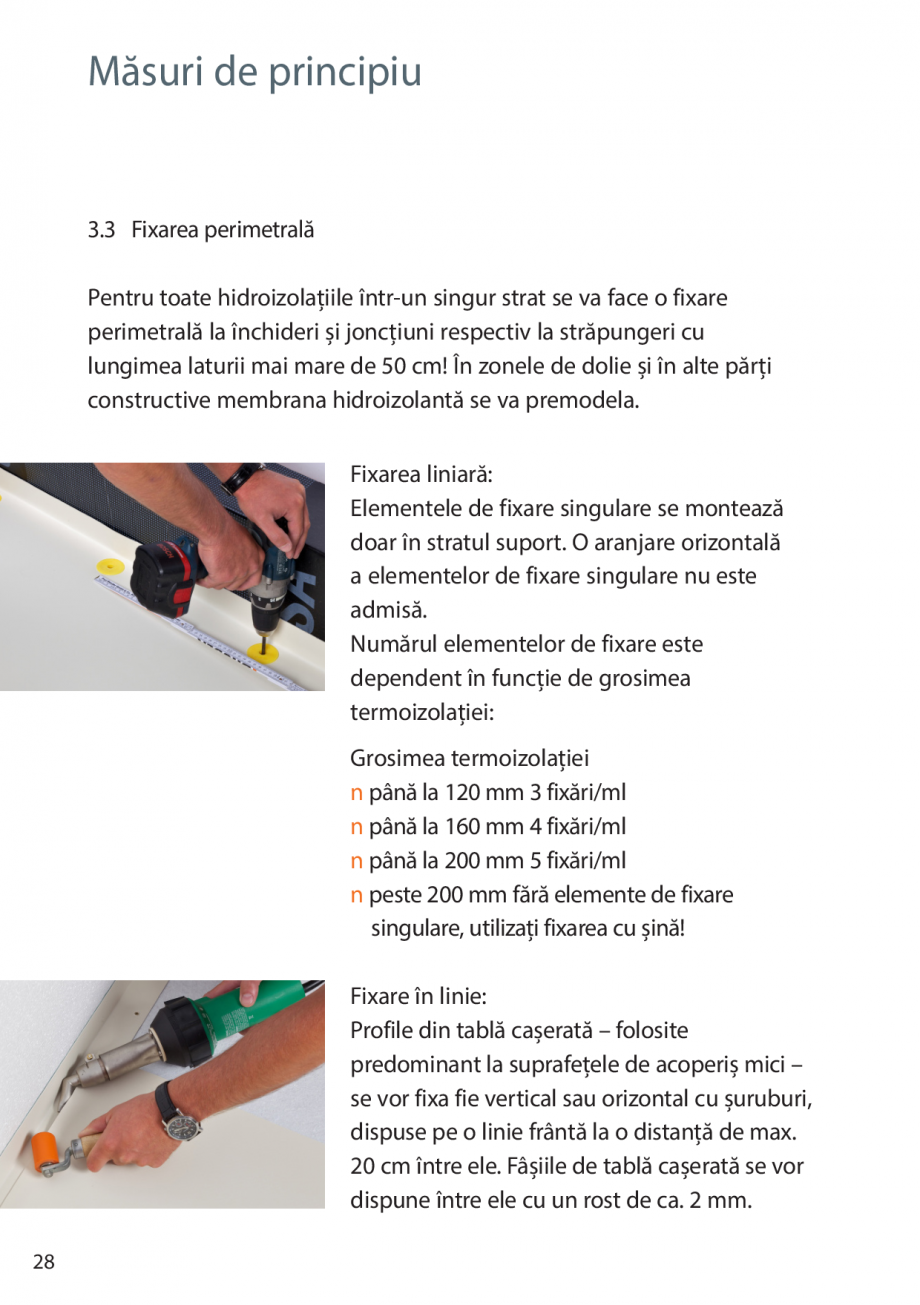

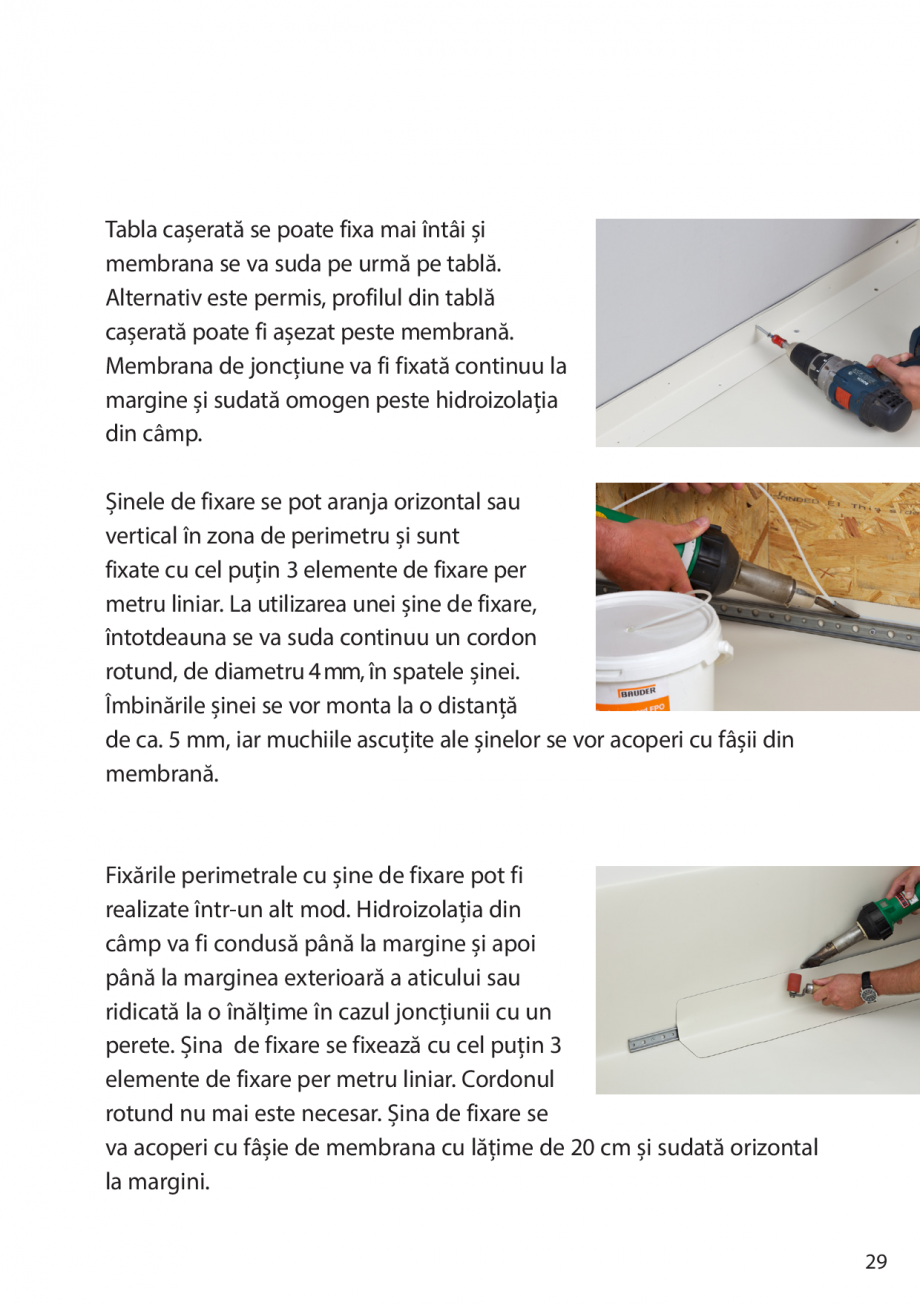

3.3 Fixarea perimetrală ..................................................................................... 28

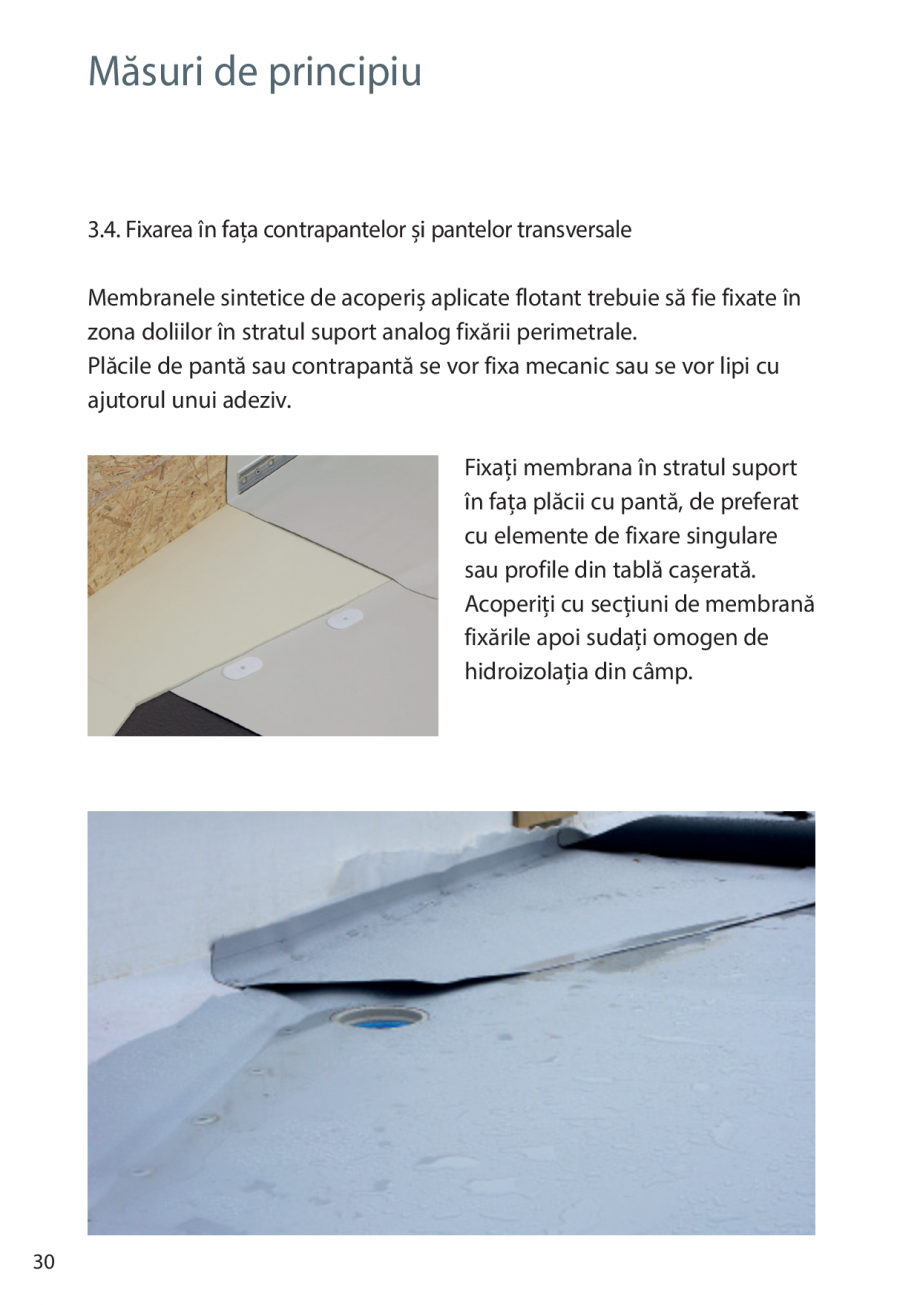

3.4 Fixarea în fața contrapantelor și pantelor transversale...................... 30

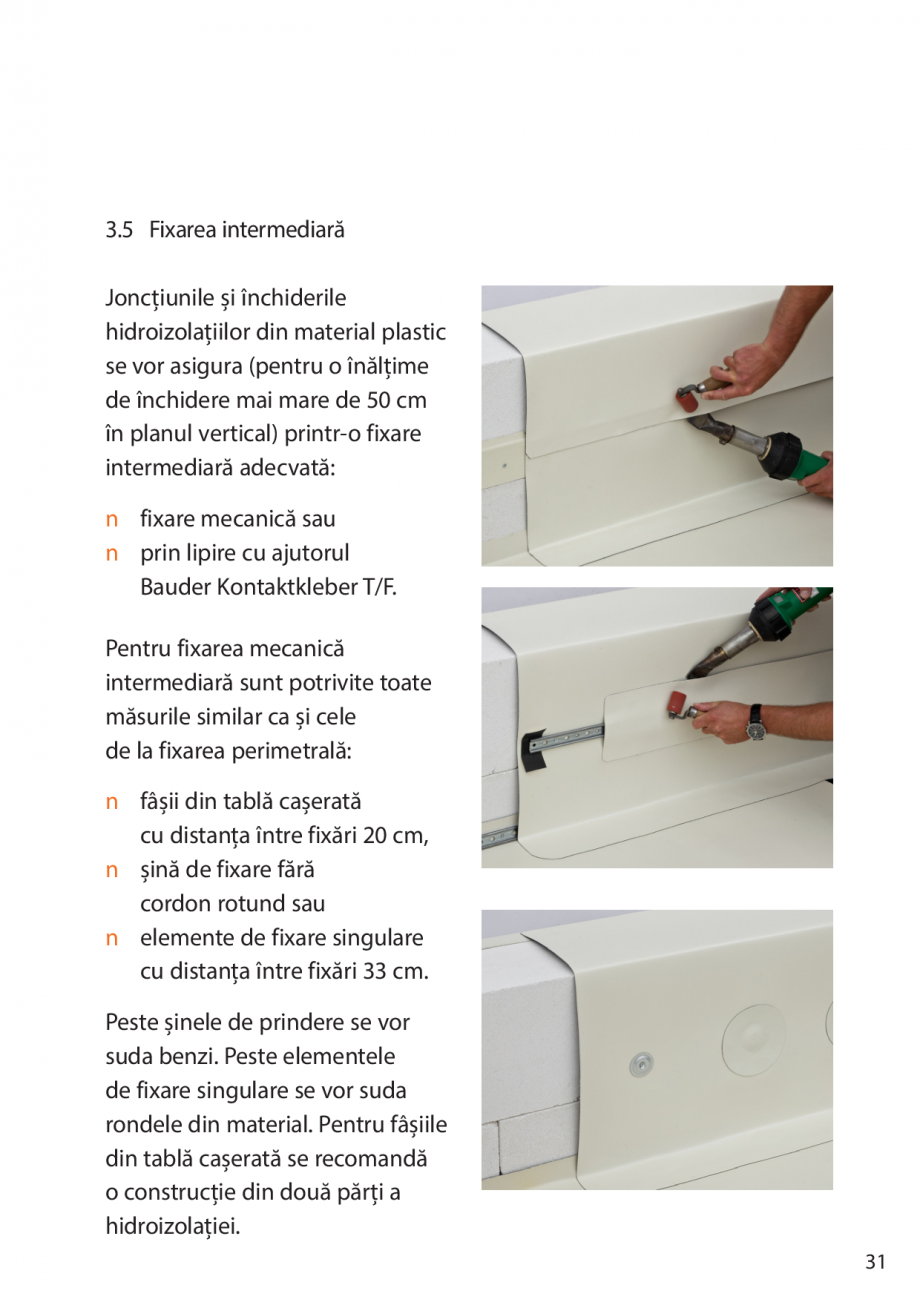

3.5 Fixarea intermediară .................................................................................. 31

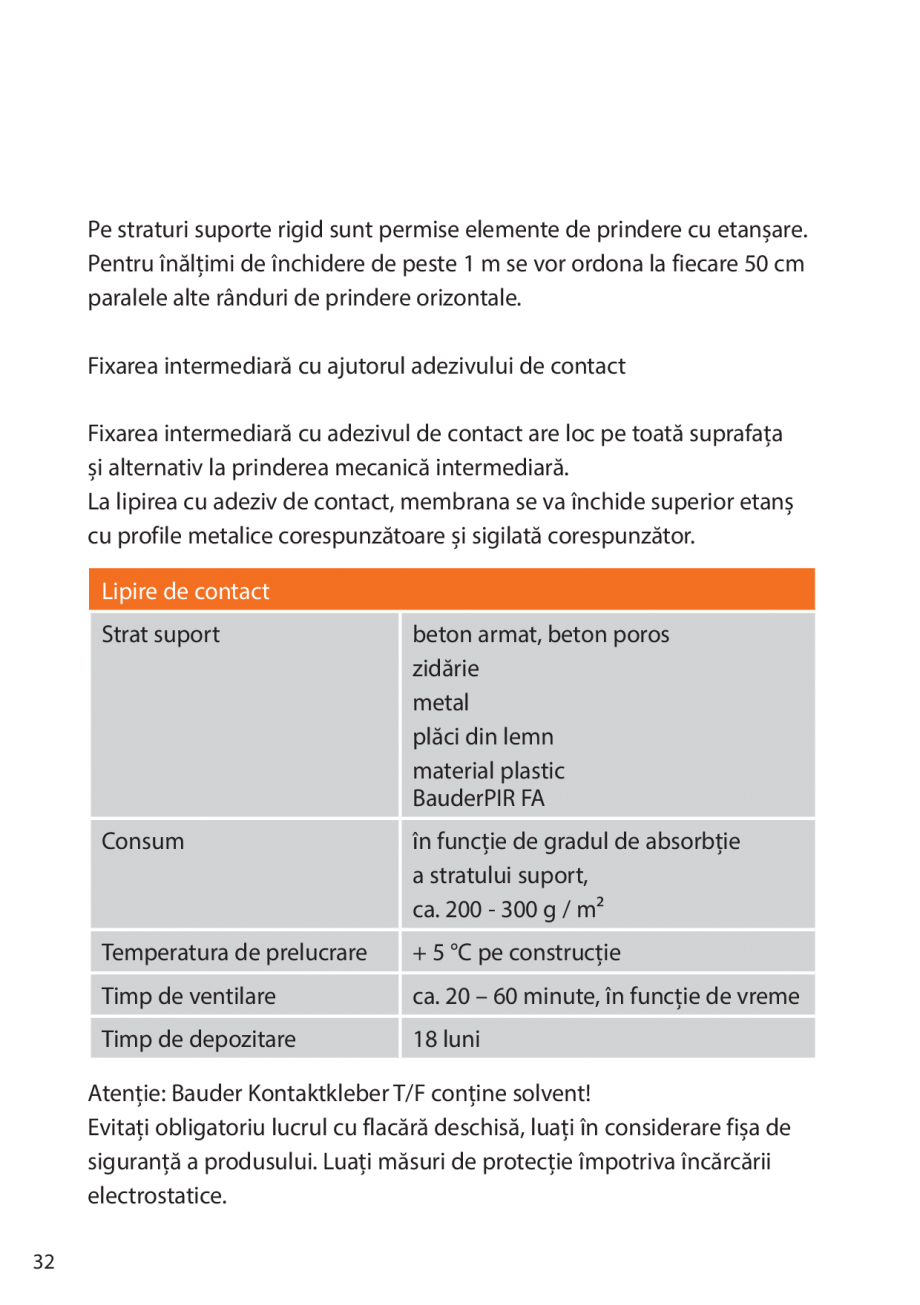

Fixarea intermediară și lipirea cu ajutorul adezivului de contact
4 Tipuri de aplicare ....................................................................................................... 34

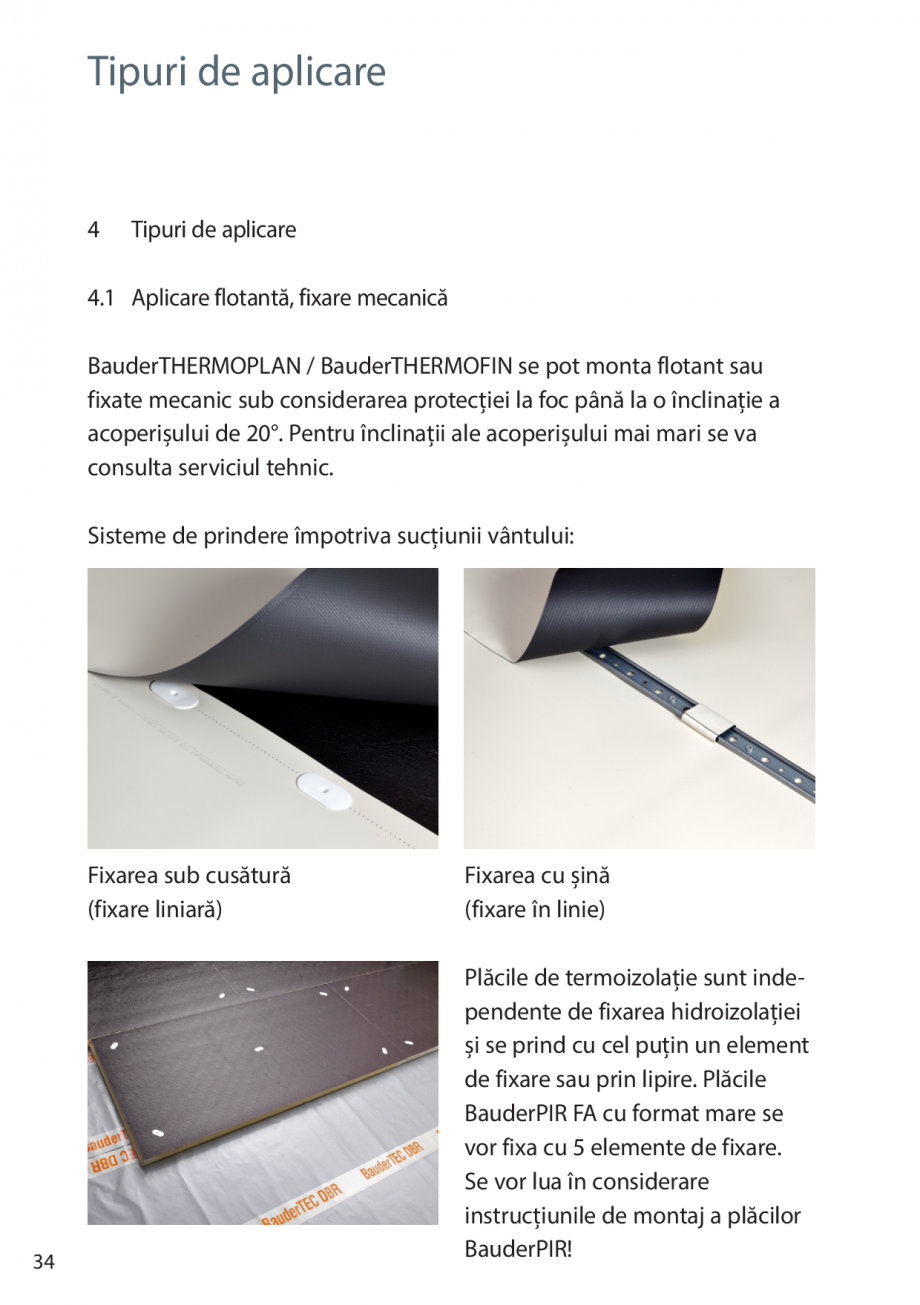

4.1 Aplicare flotantă, fixare mecanică ........................................................ 34

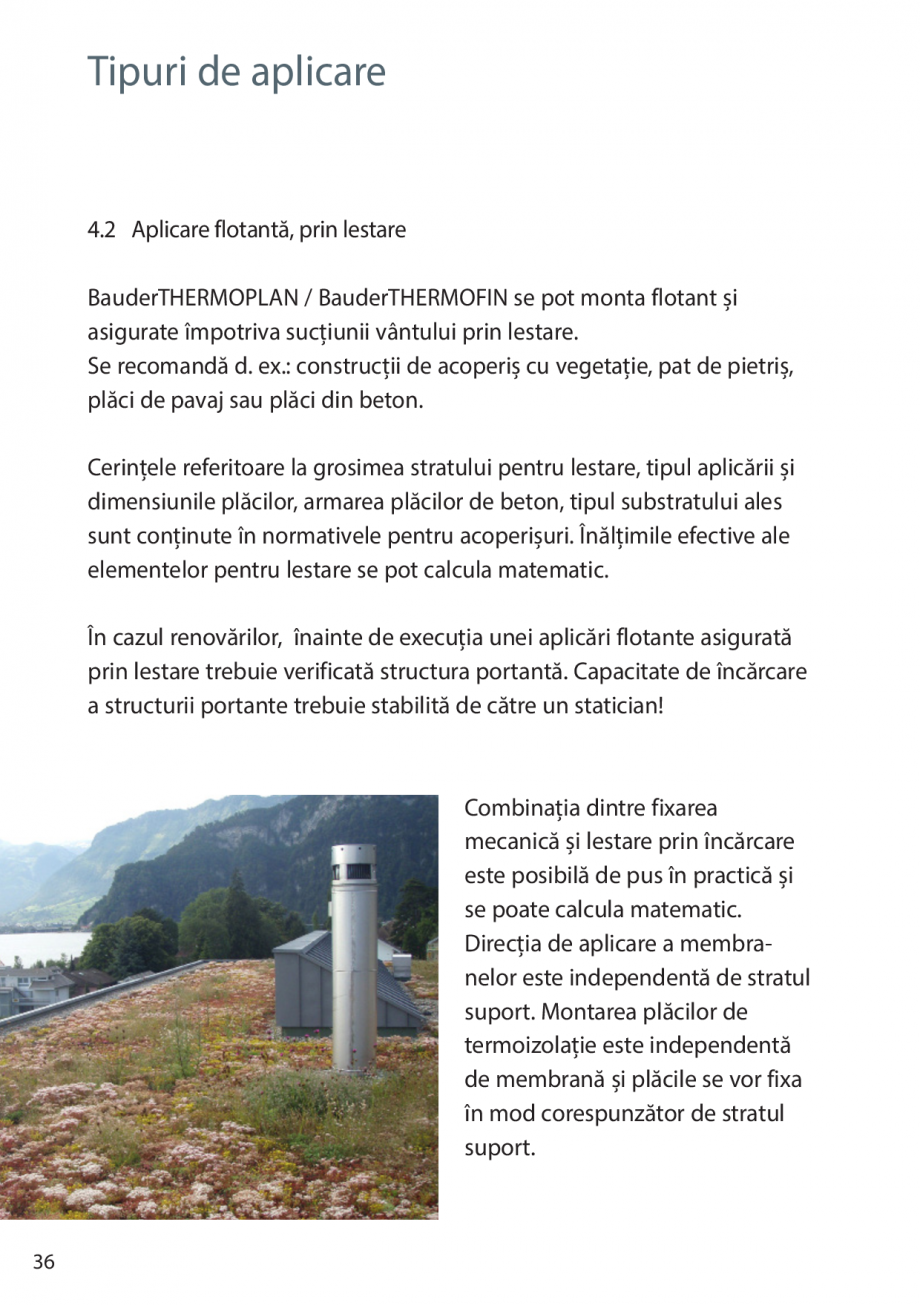

4.2 Aplicare flotantă, prin lestare ................................................................. 36

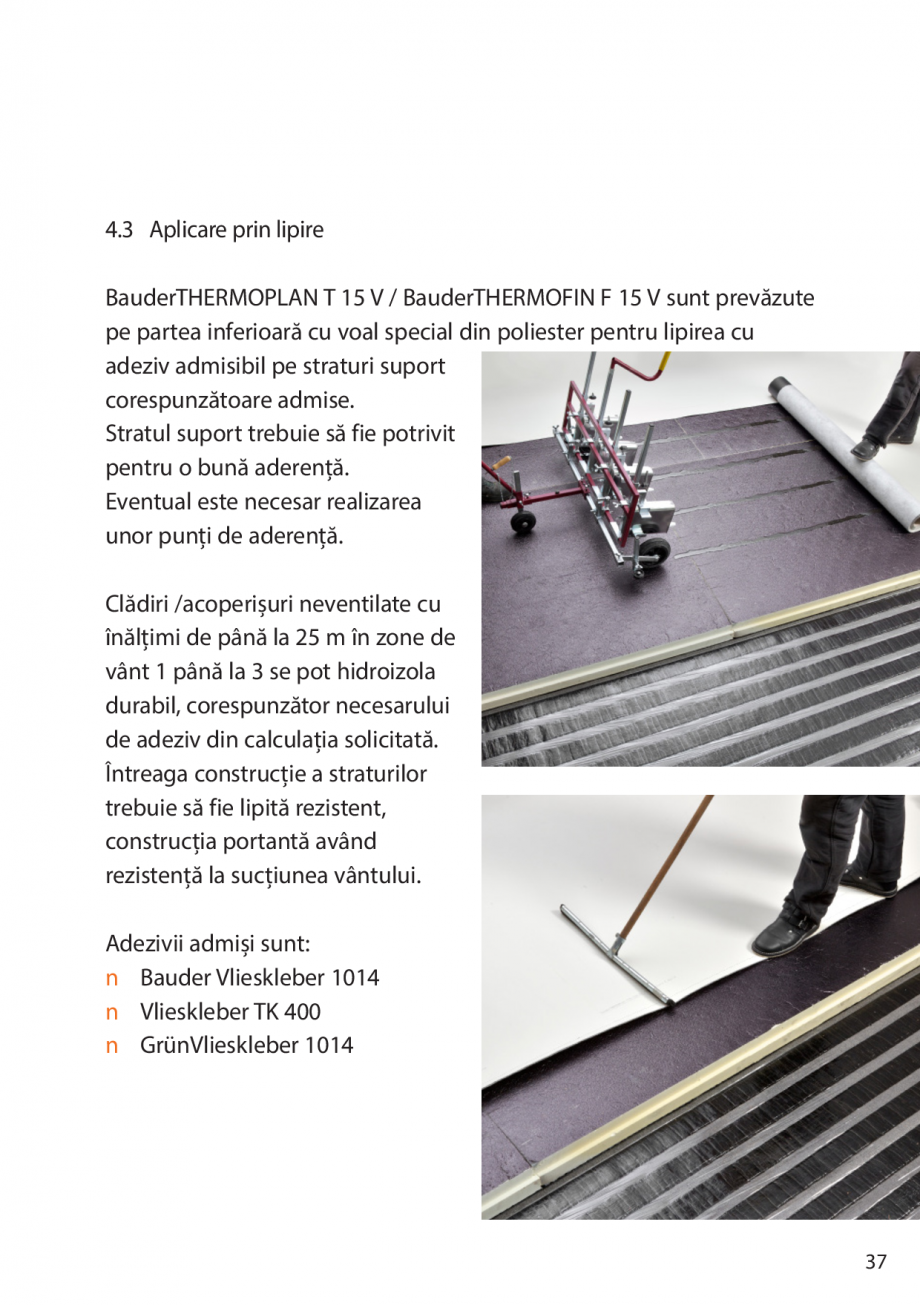

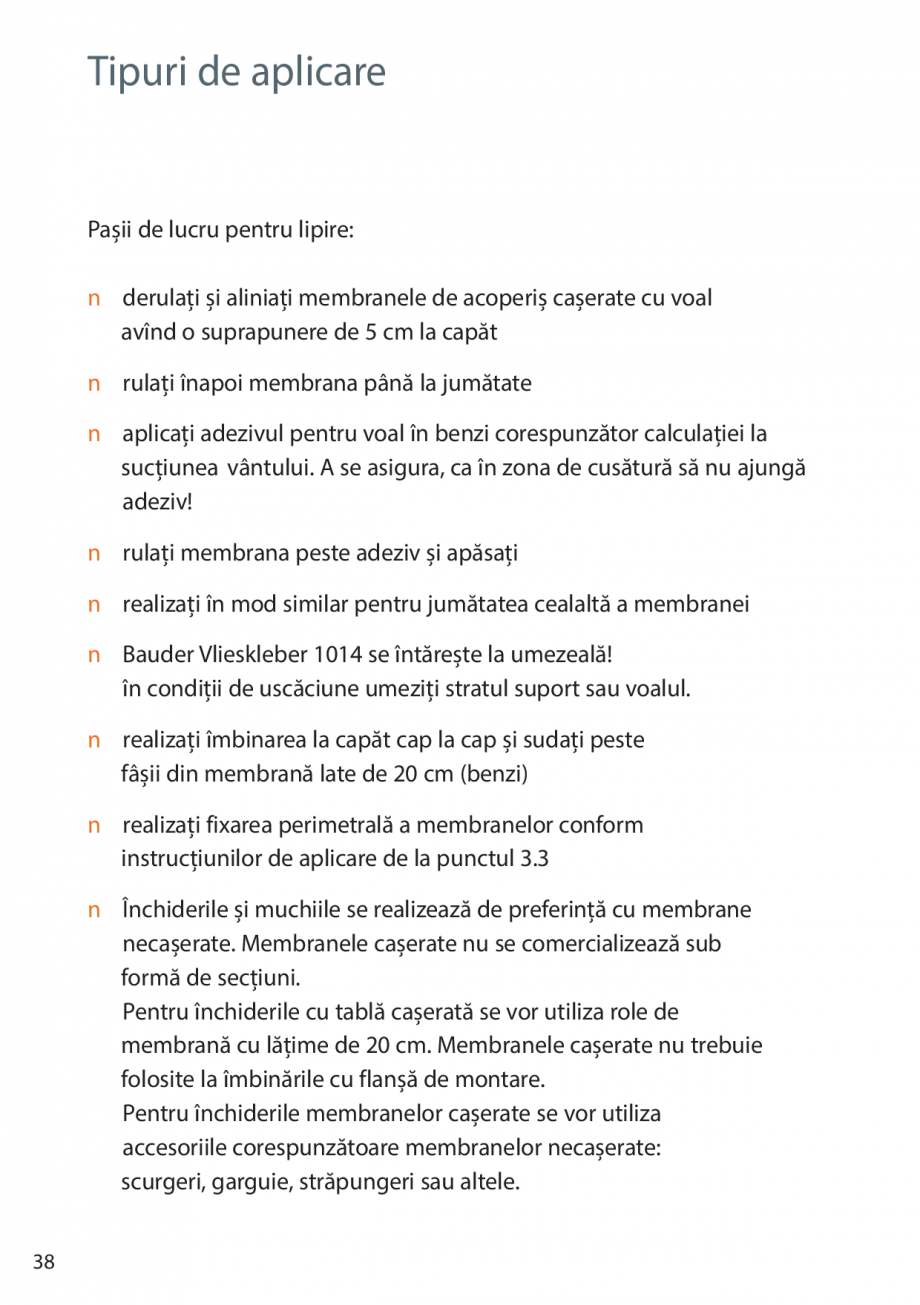

4.3 Aplicare prin lipire ...................................................................................... 37
4
BauderTHERMOPLAN
BauderTHERMOFIN

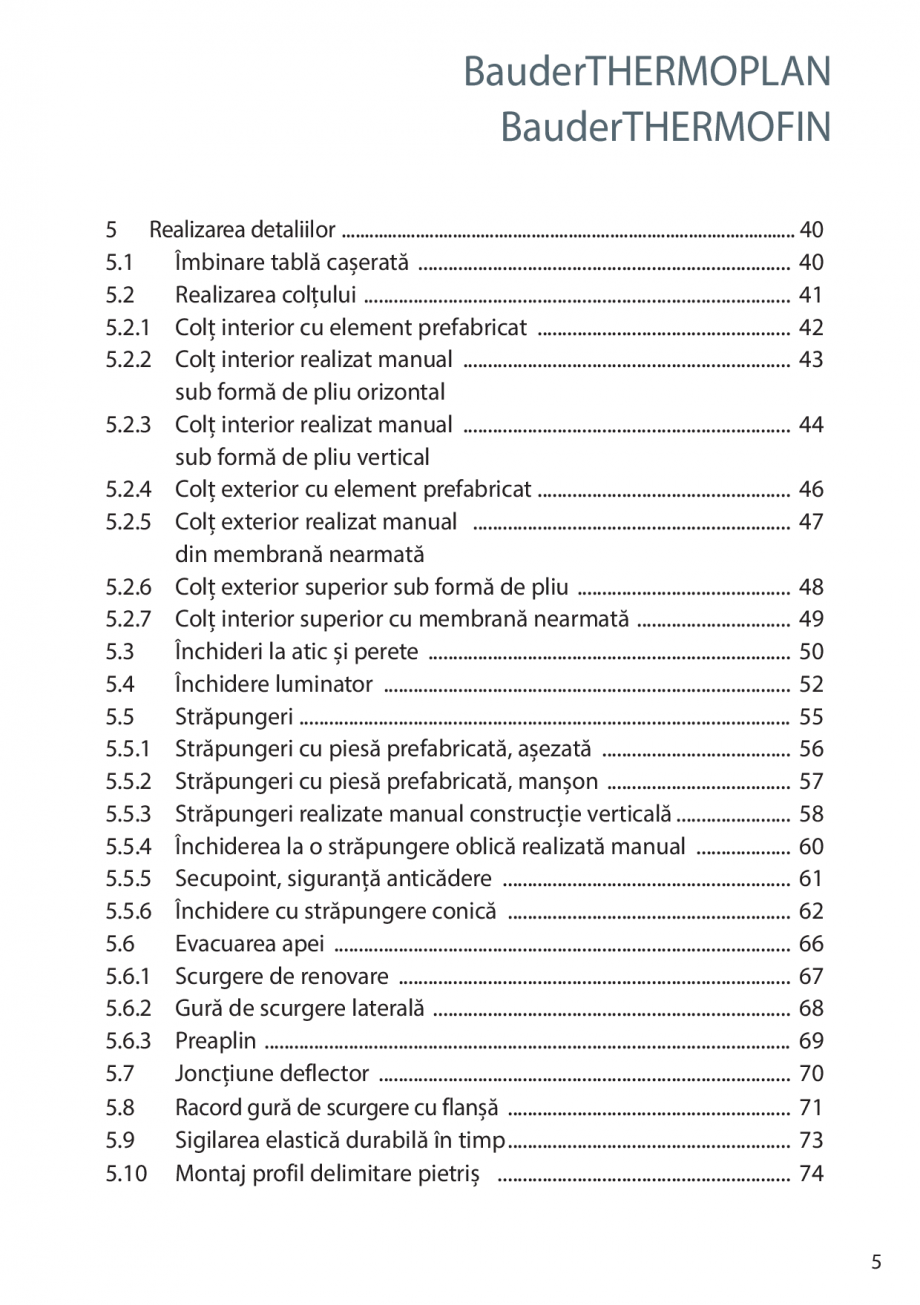

5 Realizarea detaliilor .............................................................................................
...... 40

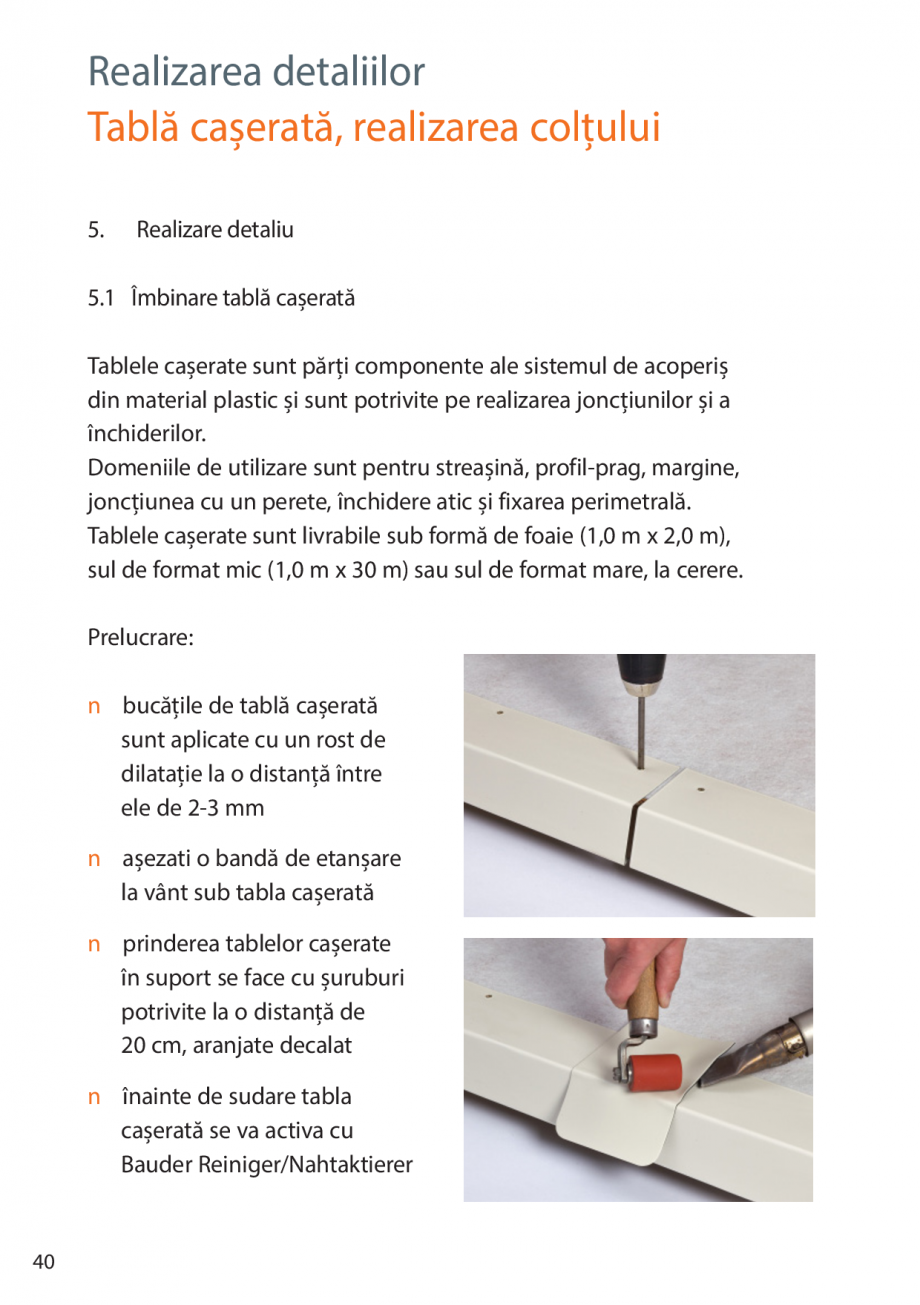

5.1 Îmbinare tablă cașerată ............................................................................ 40

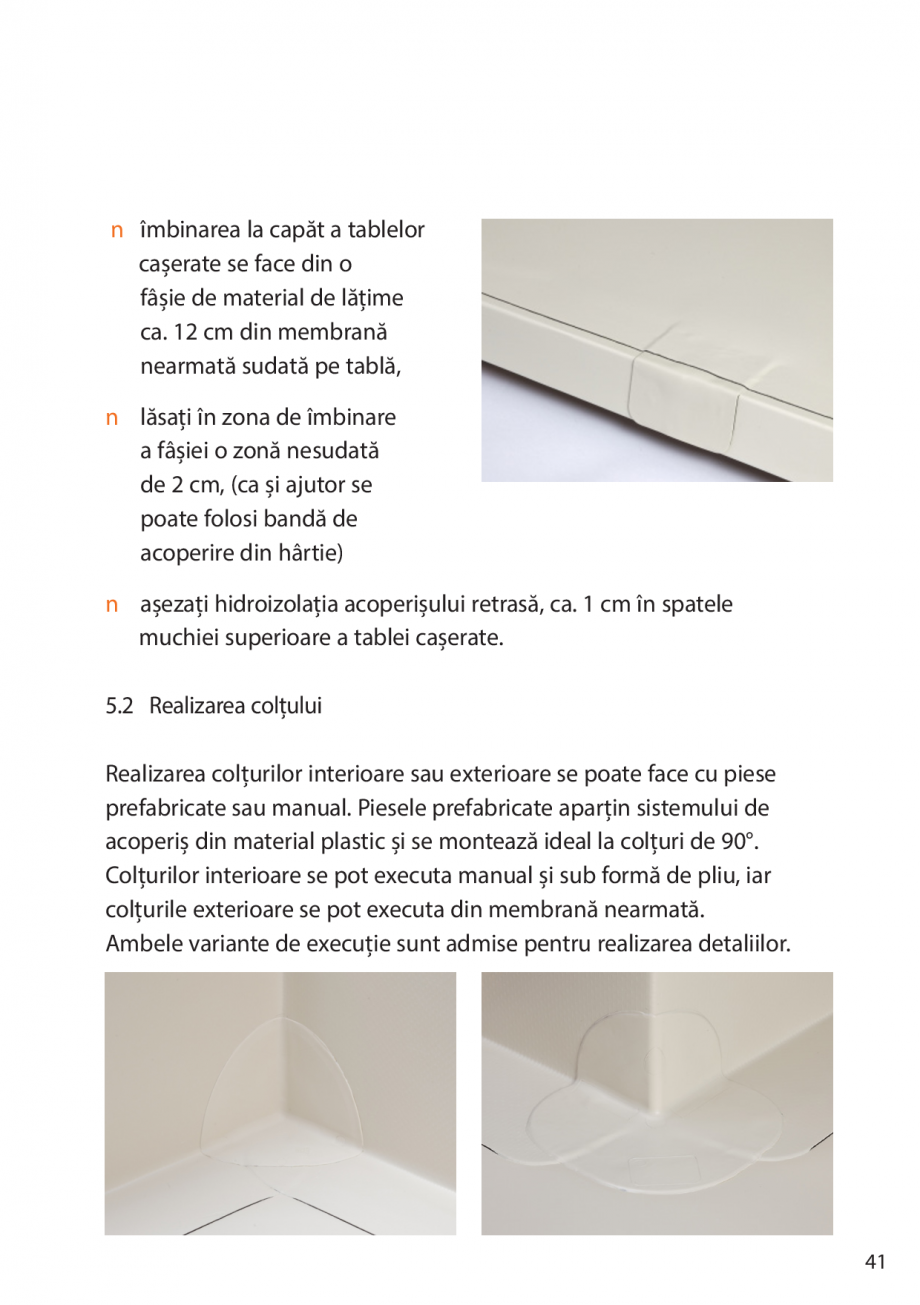

5.2 Realizarea colțului ....................................................................................... 41

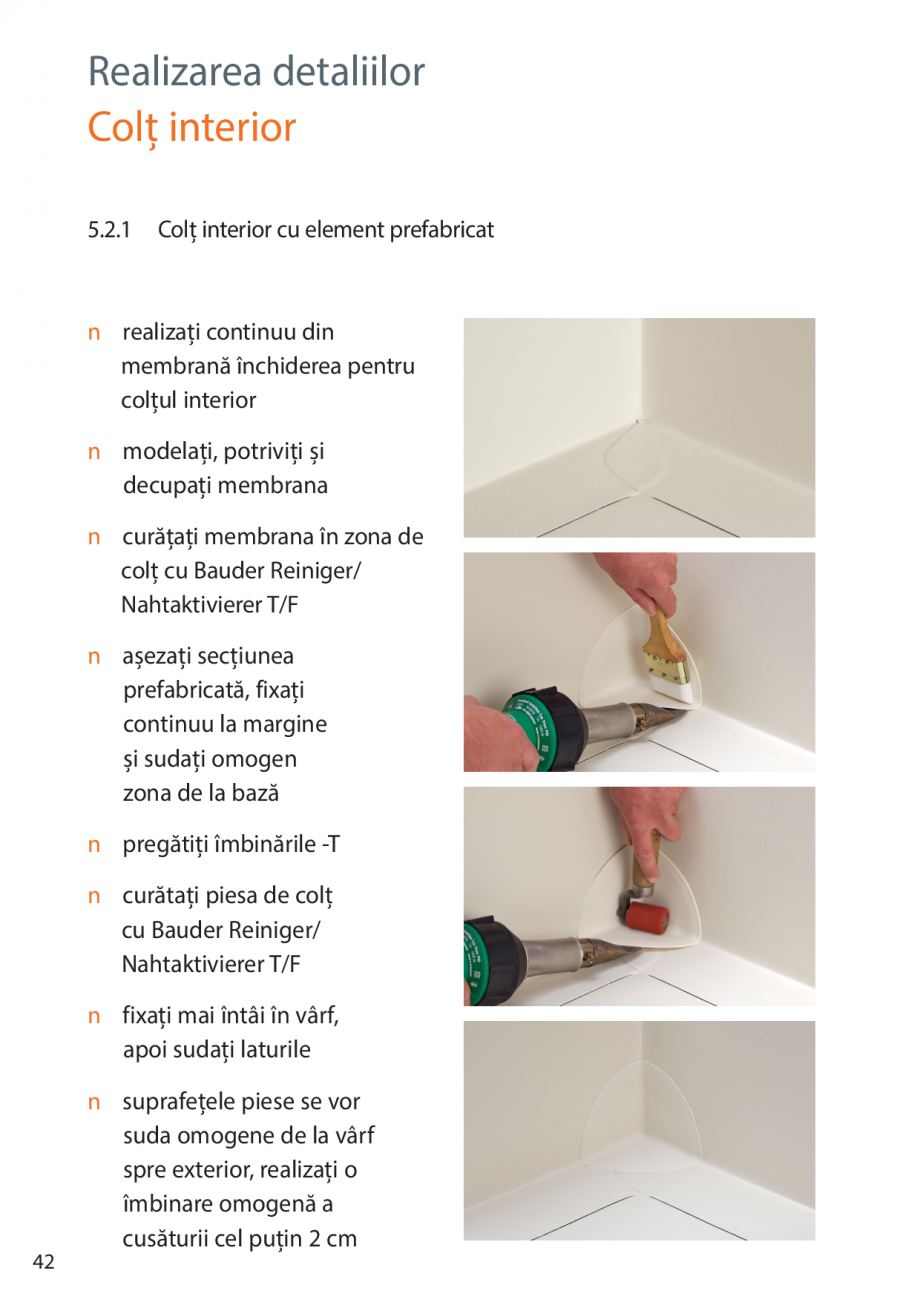

5.2.1 ColÈ› interior cu element prefabricat .................................................... 42

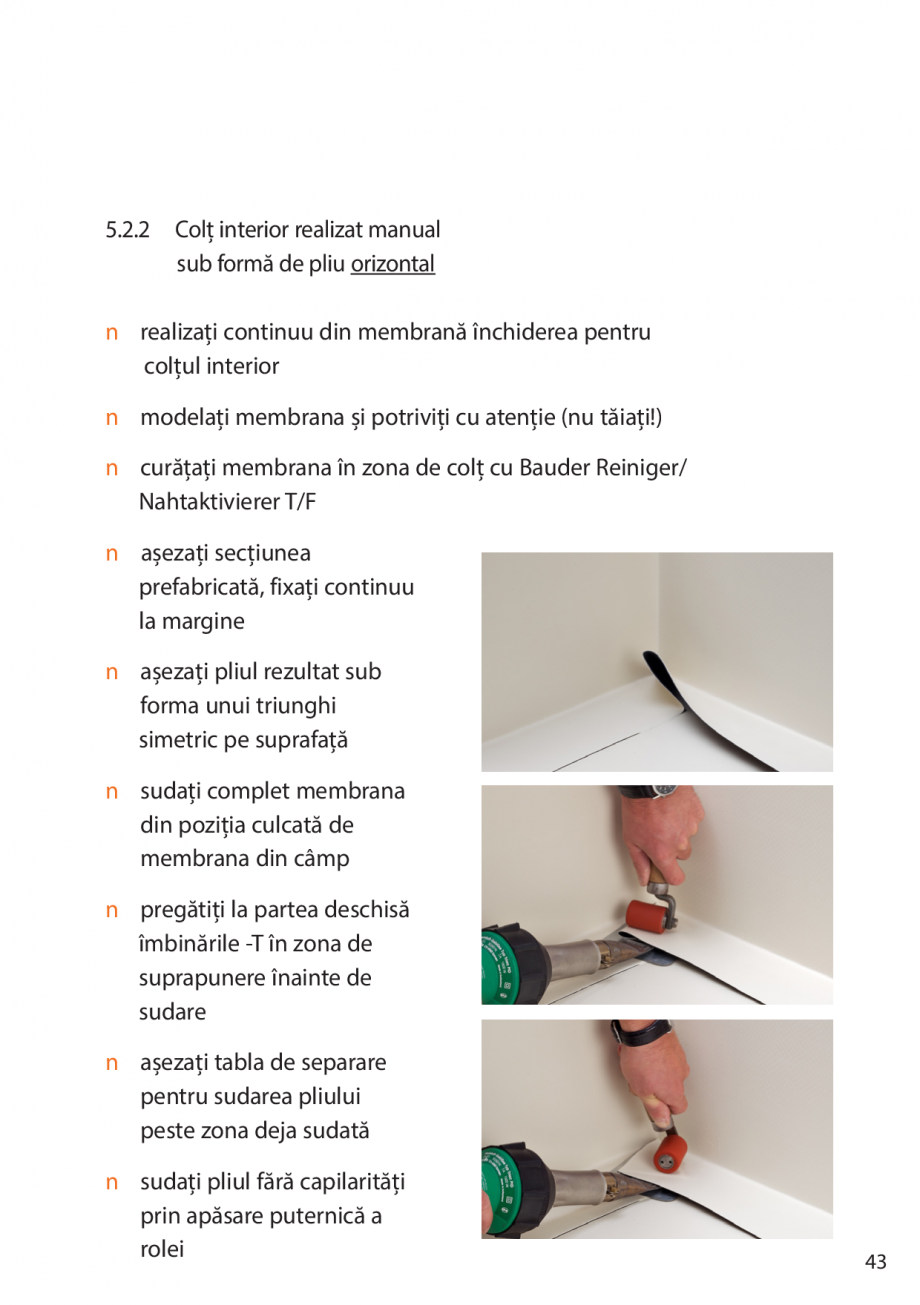

5.2.2 ColÈ› interior realizat manual ................................................................... 43
sub formă de pliu orizontal

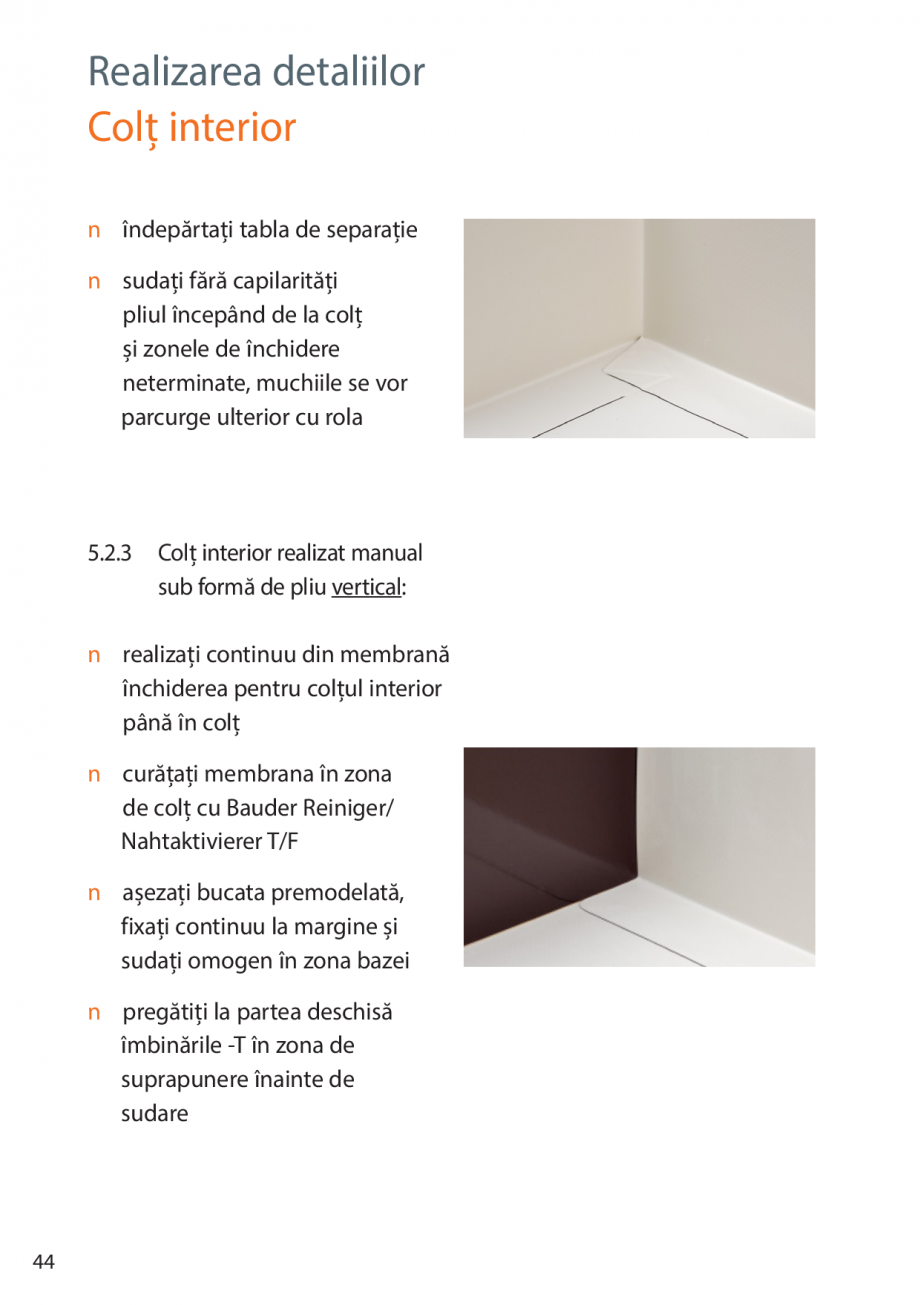

5.2.3 ColÈ› interior realizat manual ................................................................... 44
sub formă de pliu vertical

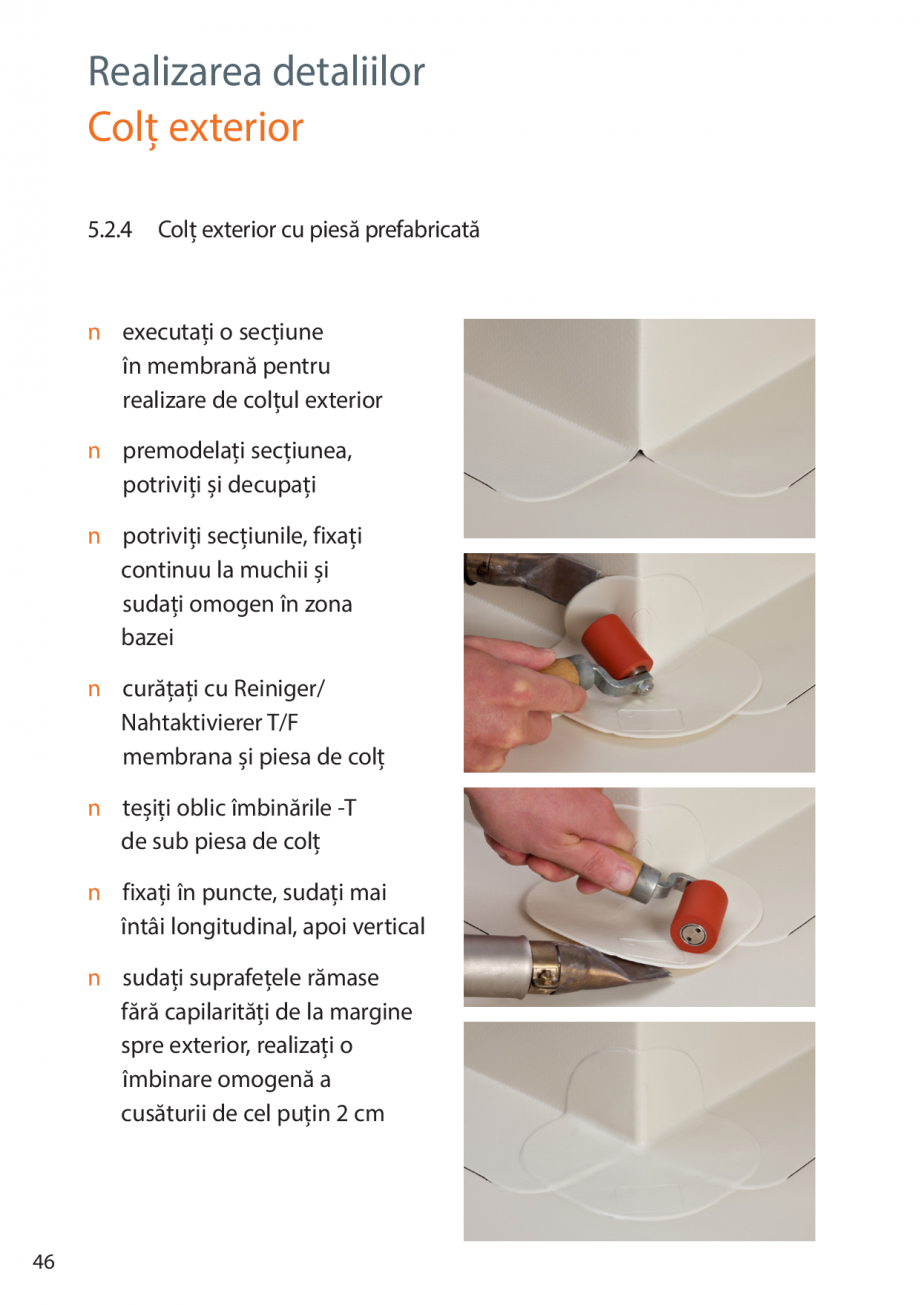

5.2.4 ColÈ› exterior cu element prefabricat ................................................... 46

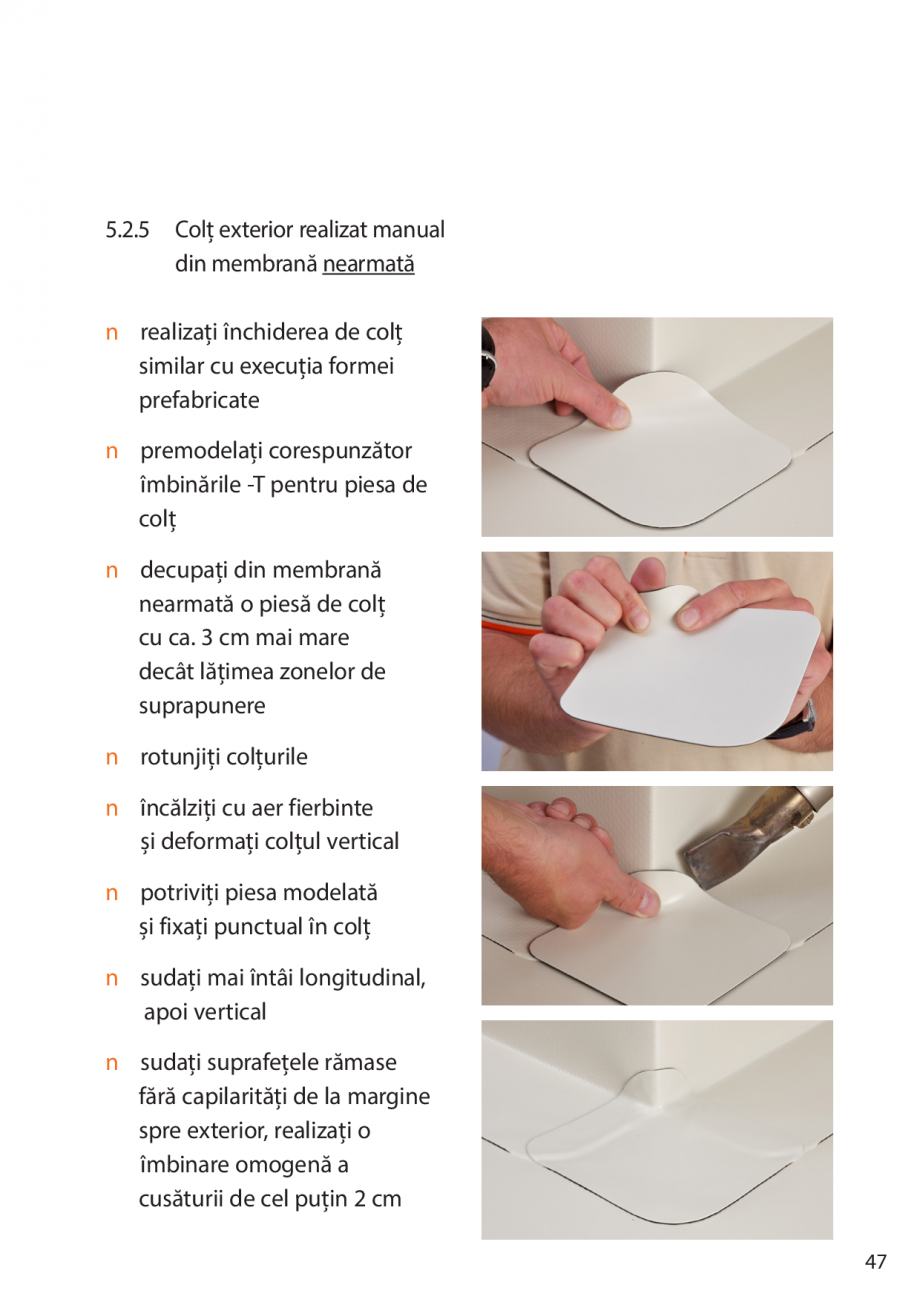

5.2.5 ColÈ› exterior realizat manual ................................................................. 47
din membrană nearmată

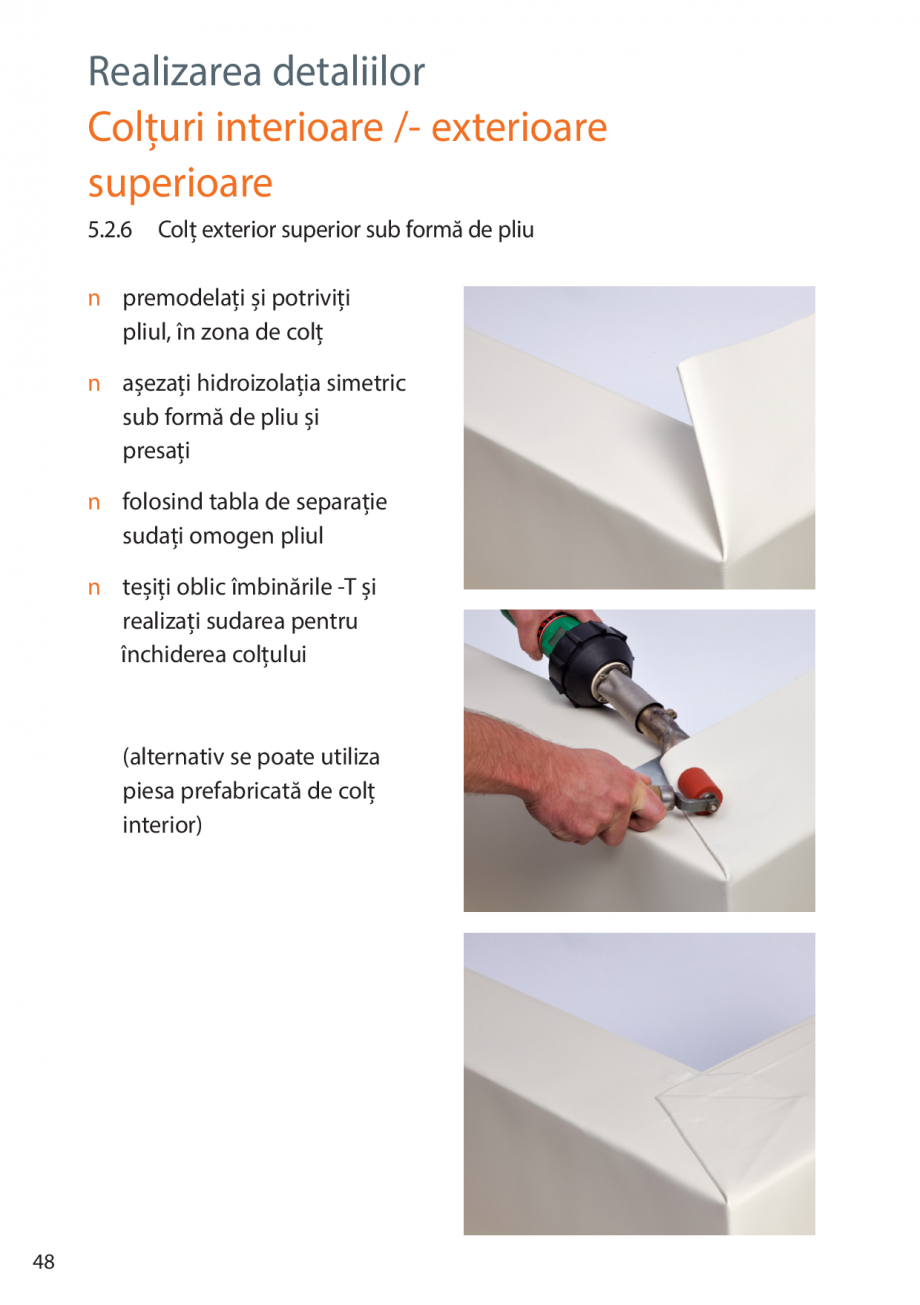

5.2.6 Colț exterior superior sub formă de pliu ............................................ 48

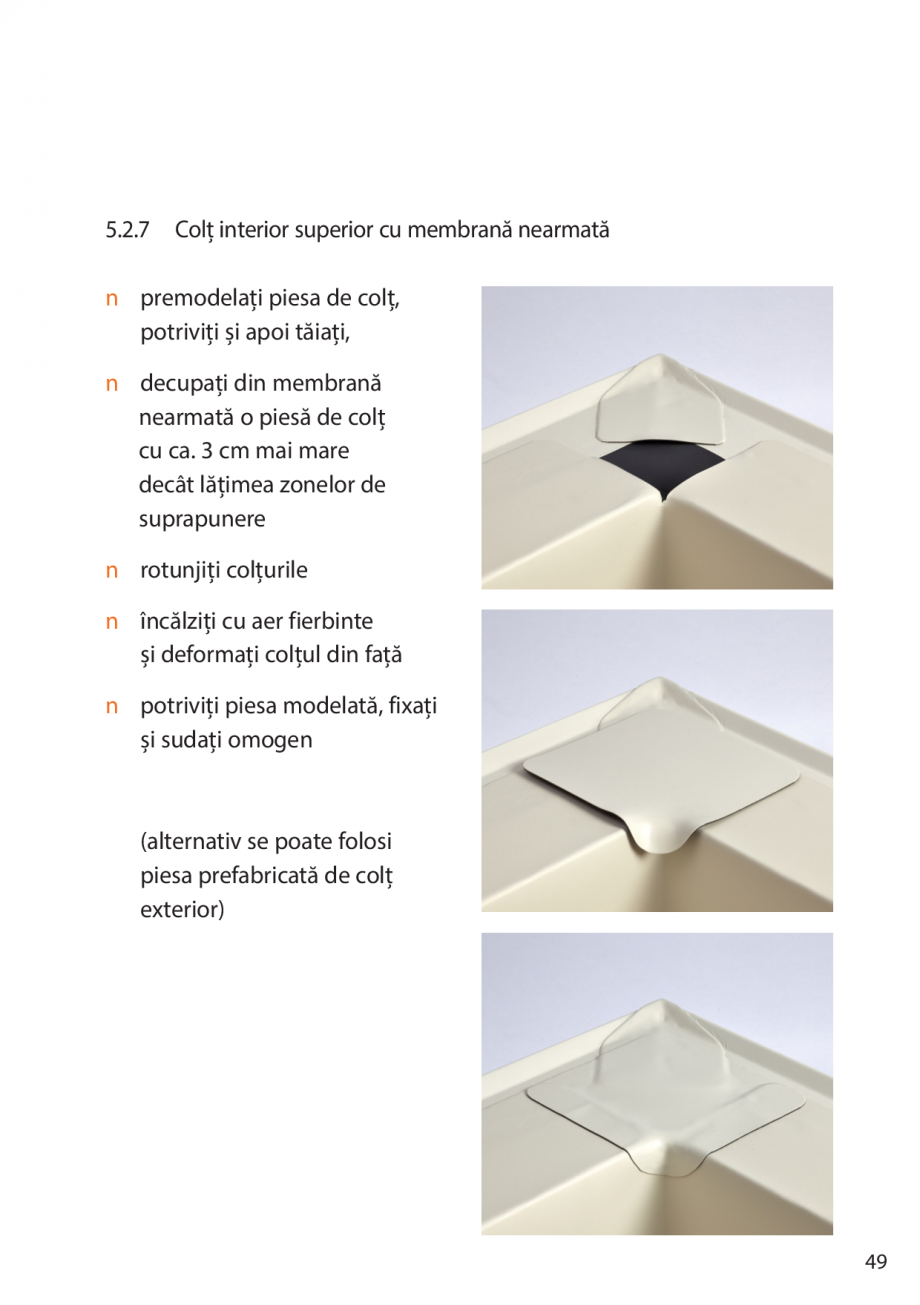

5.2.7 Colț interior superior cu membrană nearm
ată ................................ 49

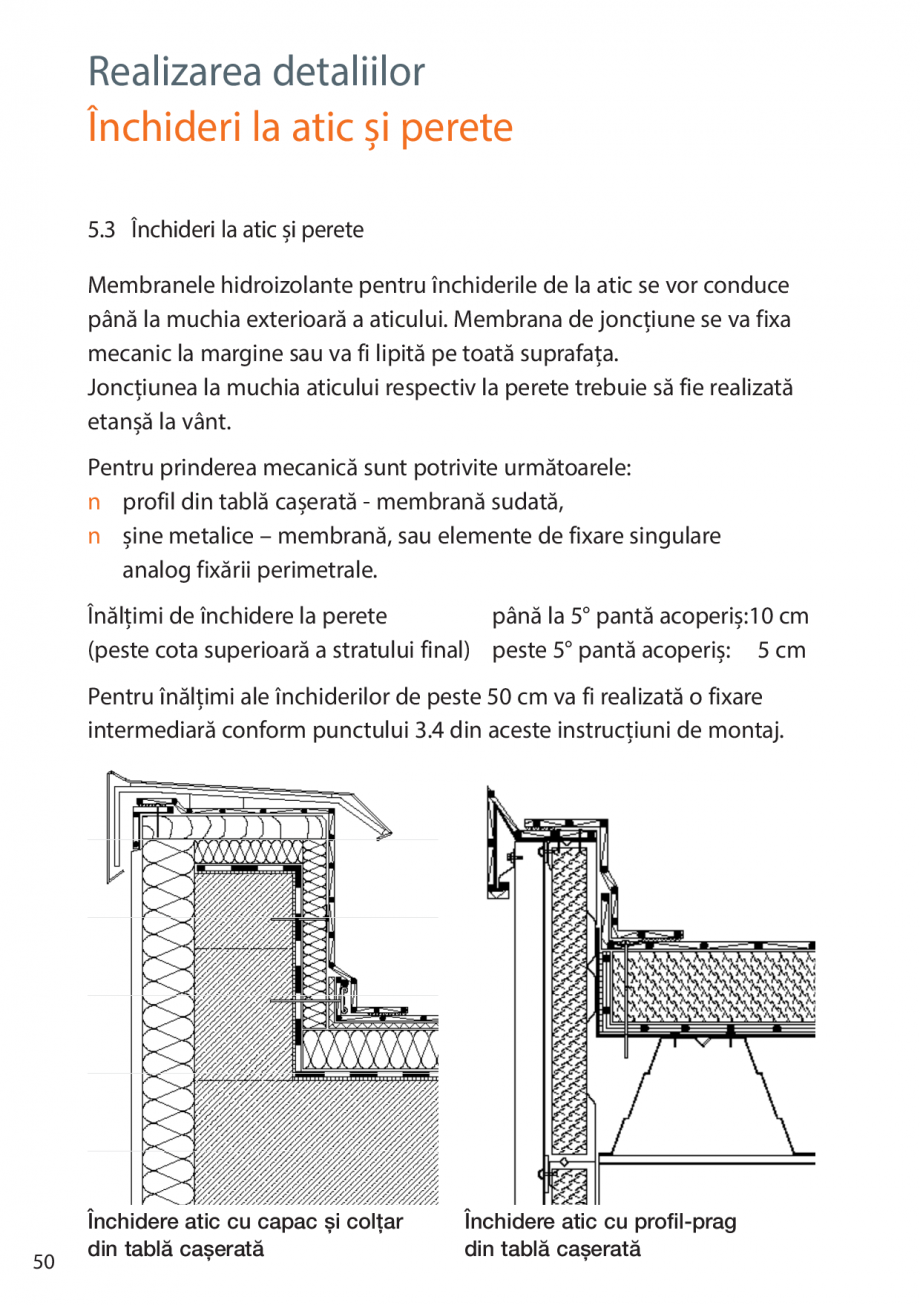

5.3 Închideri la atic și perete .......................................................................... 50

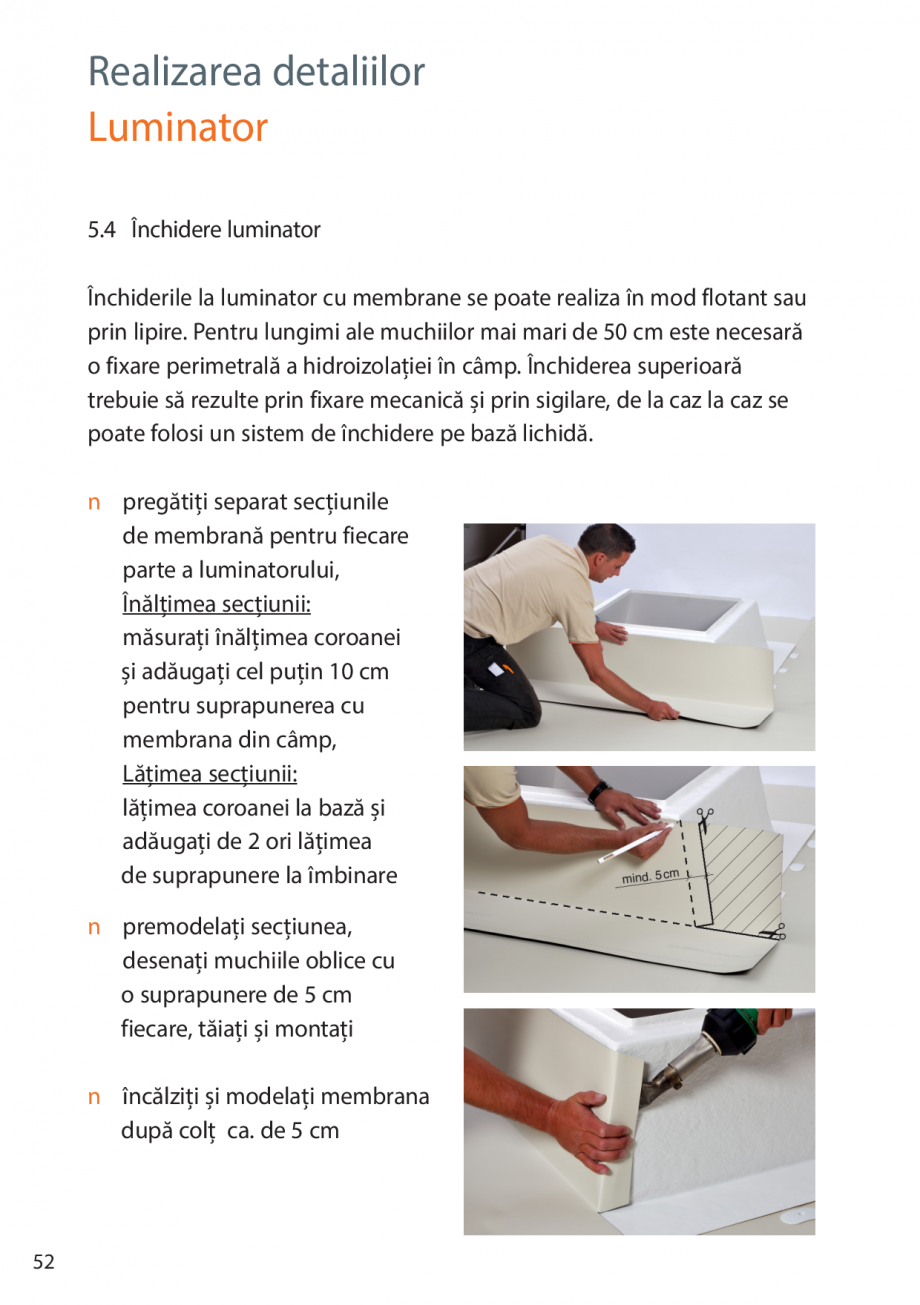

5.4 ÃŽnchidere luminator ................................................................................... 52

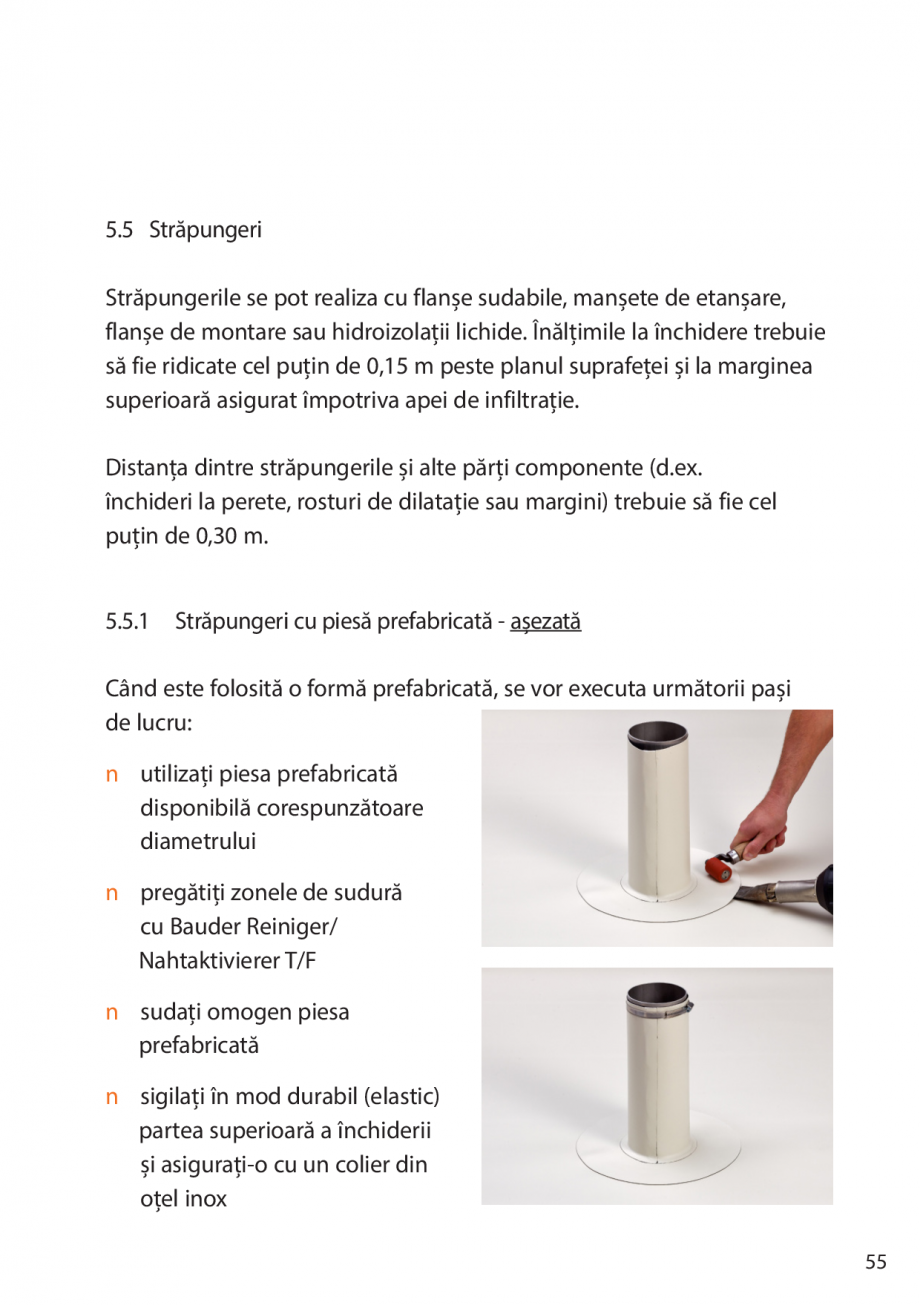

5.5 Străpungeri ................................................................................................... 55
5.5.1 Străpungeri cu piesă prefabricată, așezată ....................................... 56

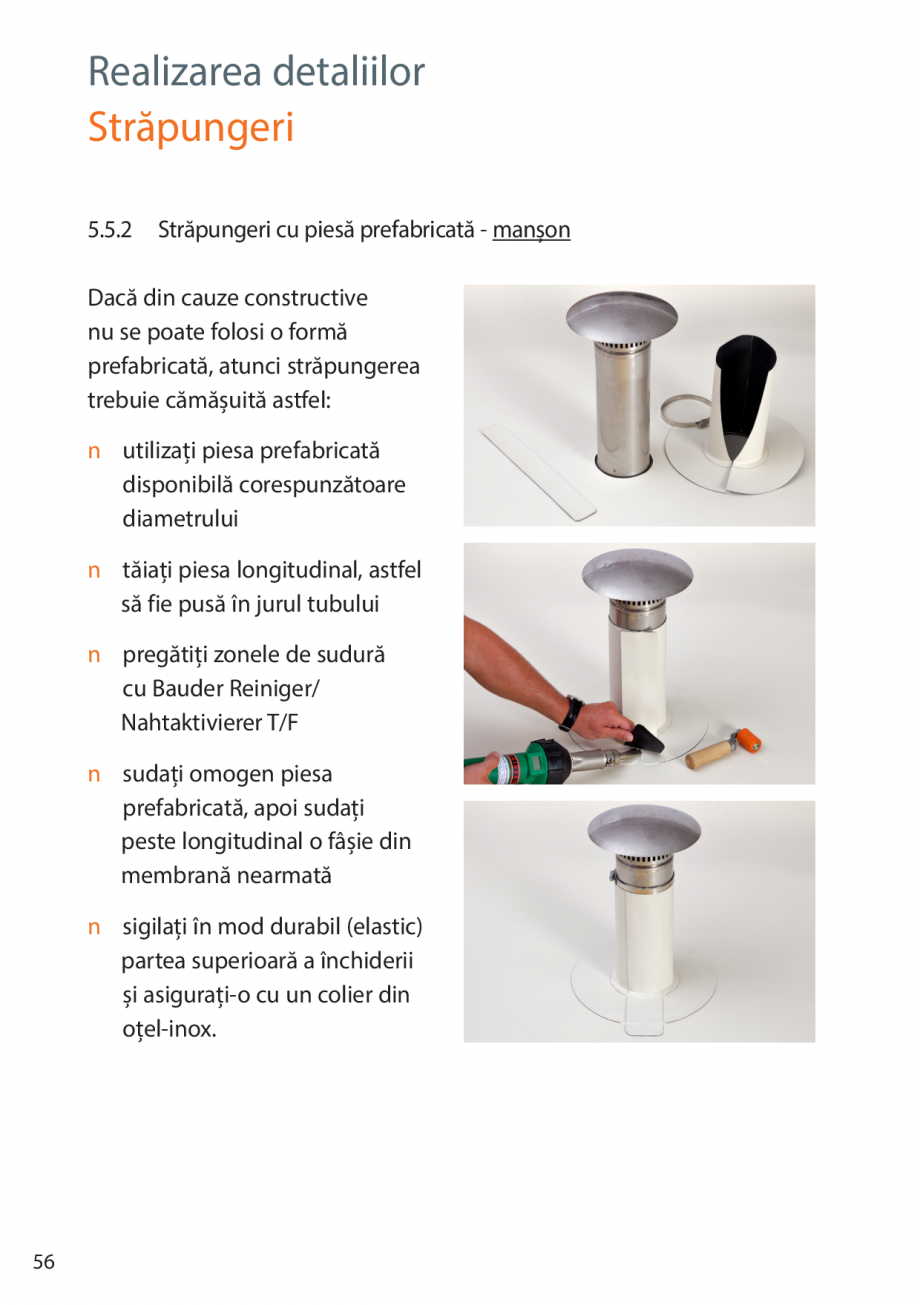

5.5.2 Străpungeri cu piesă prefabricată, manșon ...................................... 57
5.5.3 Străpungeri realizate manual construcție verticală........................ 58
5.5.4 Închiderea la o străpungere oblică realizată manual .................... 60
5.5.5 Secupoint, siguranță anticădere ........................................................... 61

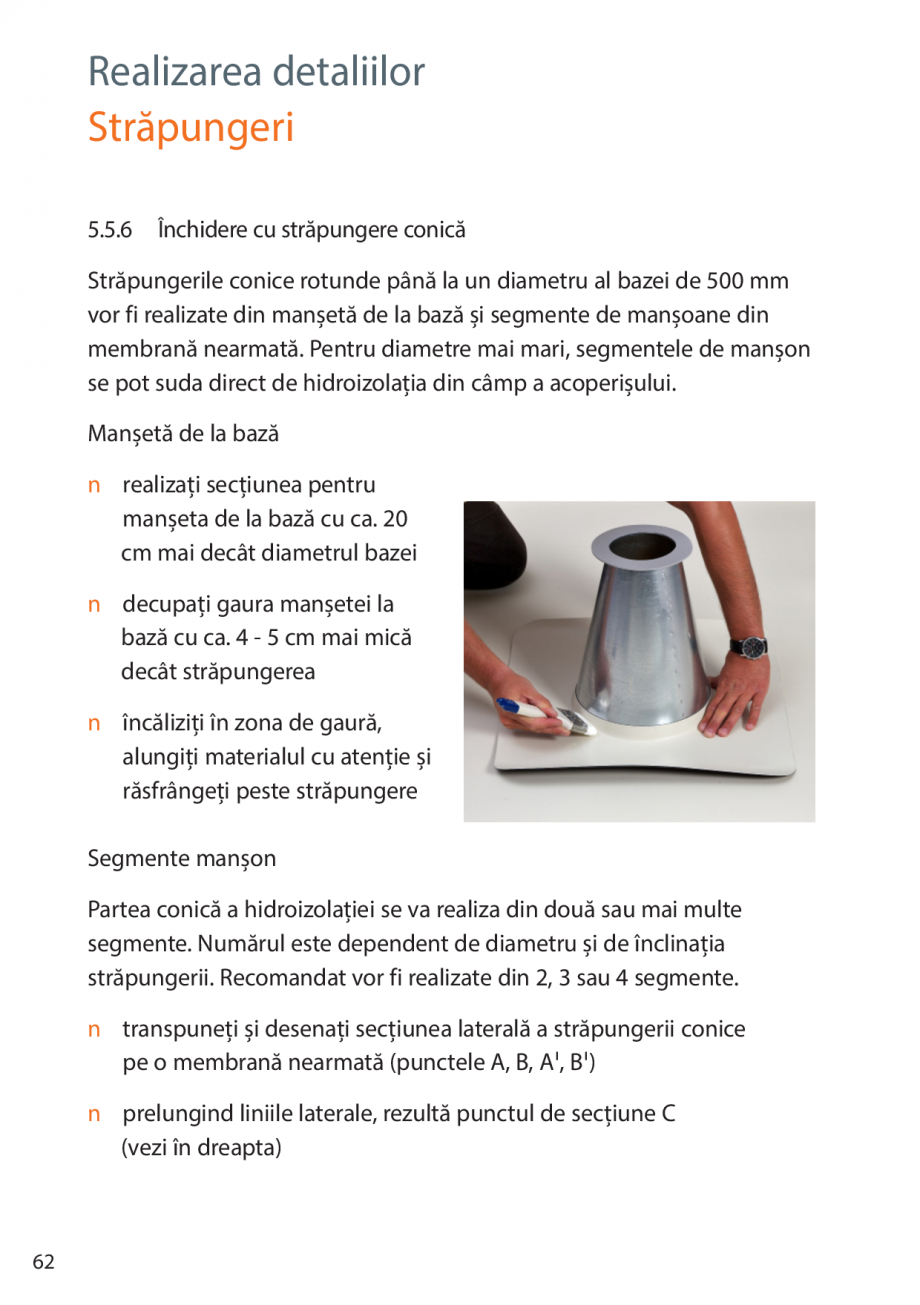

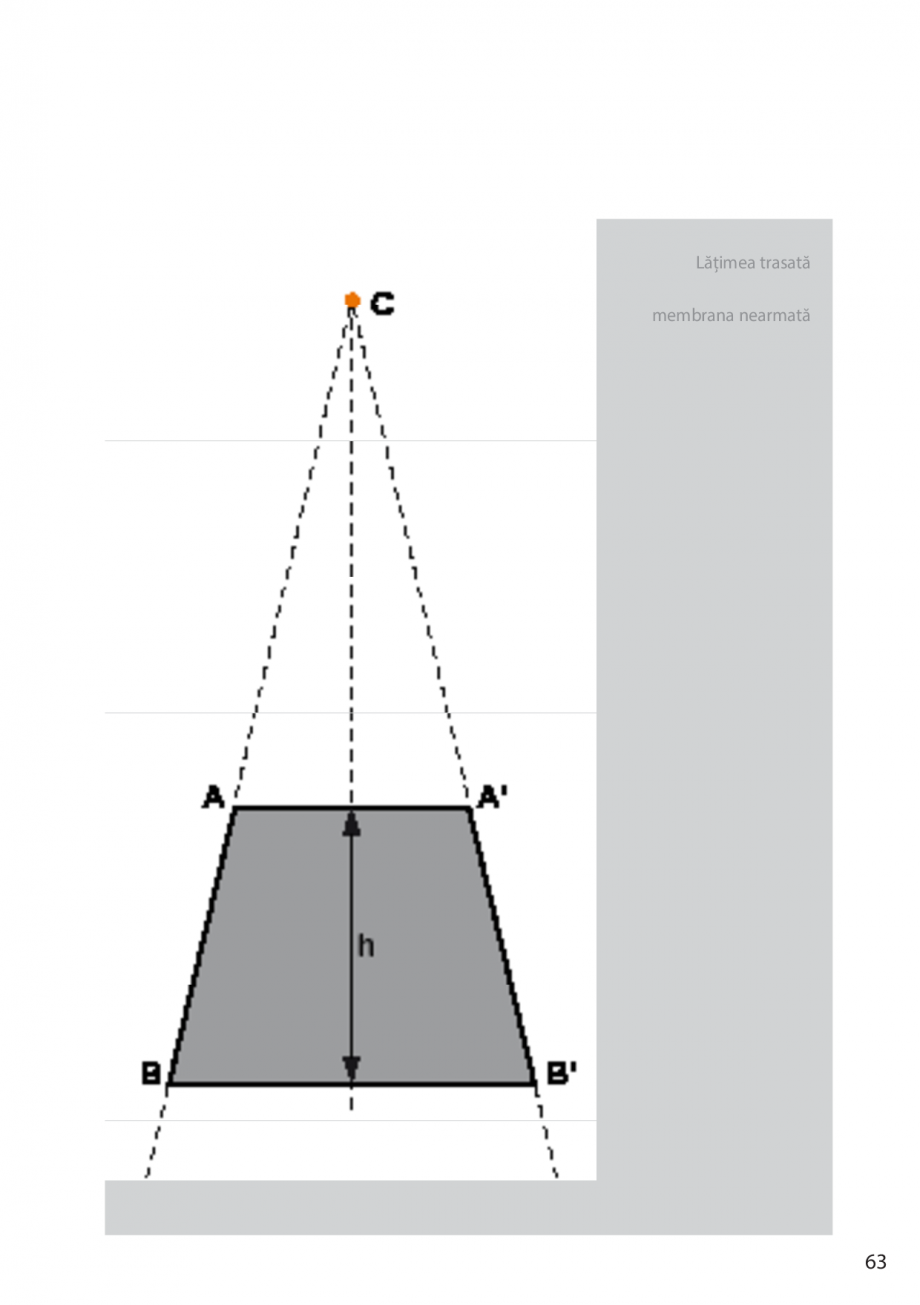

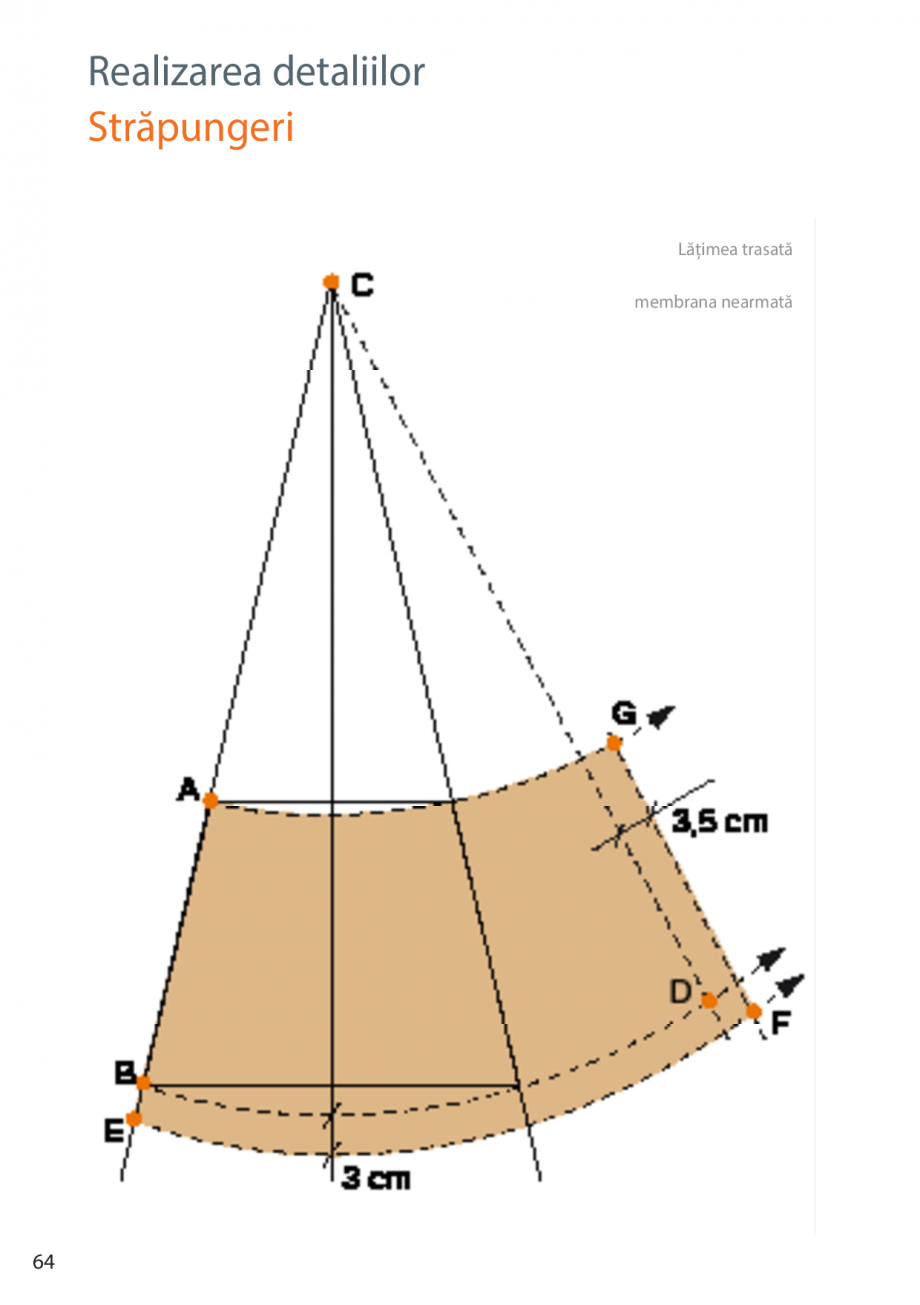

5.5.6 Închidere cu străpungere conică .......................................................... 62

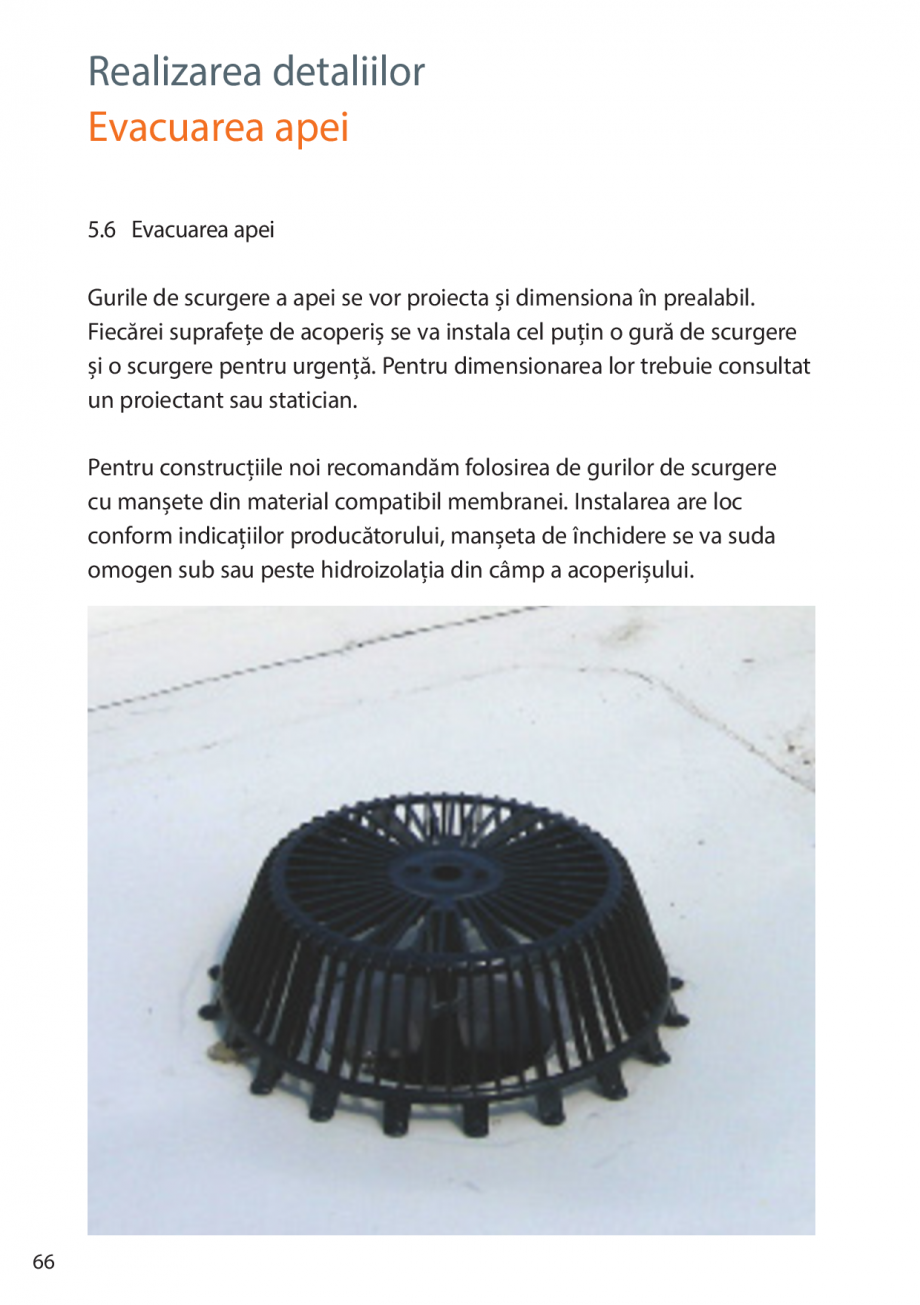

5.6 Evacuarea apei ................
............................................................................. 66

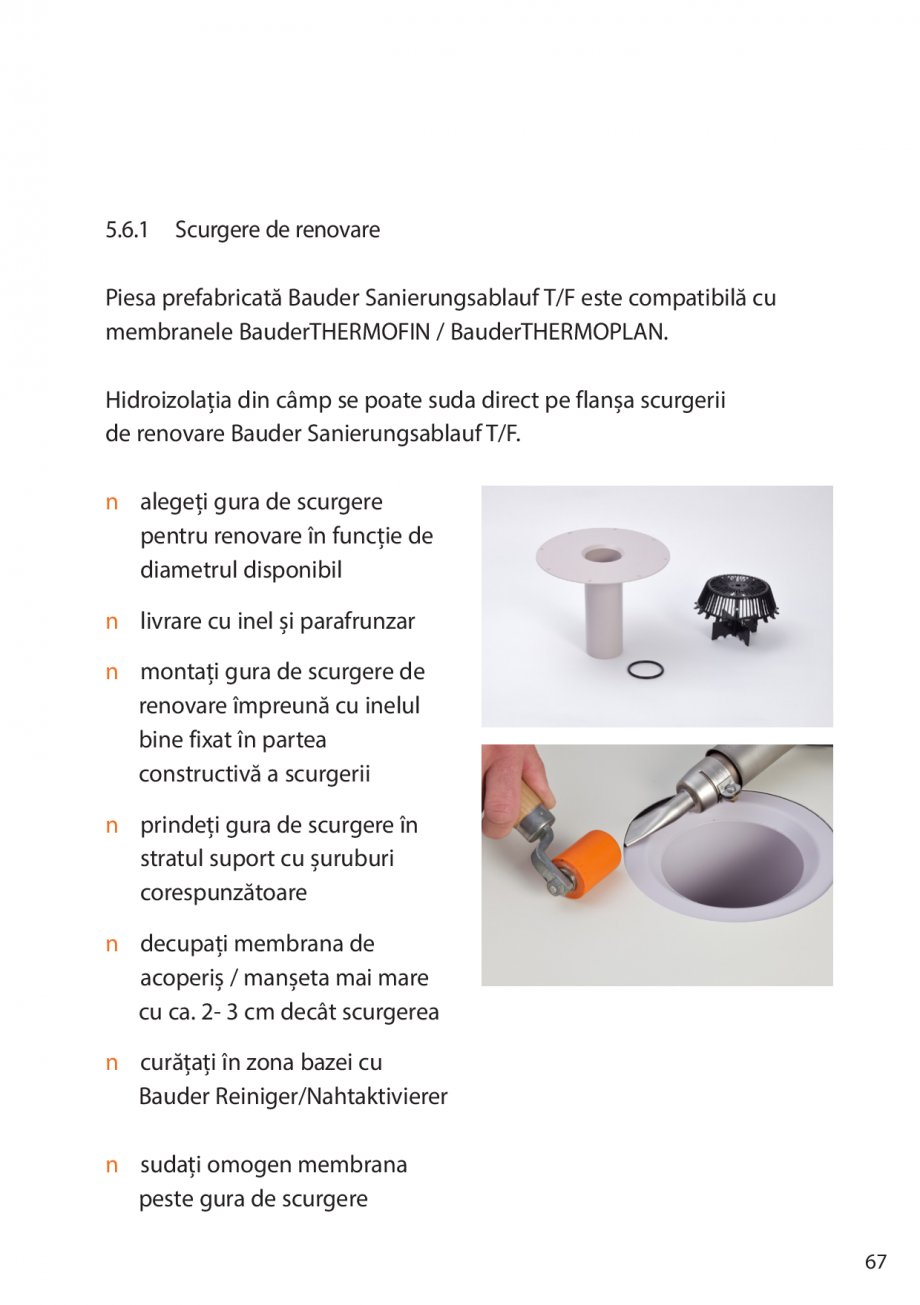

5.6.1 Scurgere de renovare ................................................................................ 67

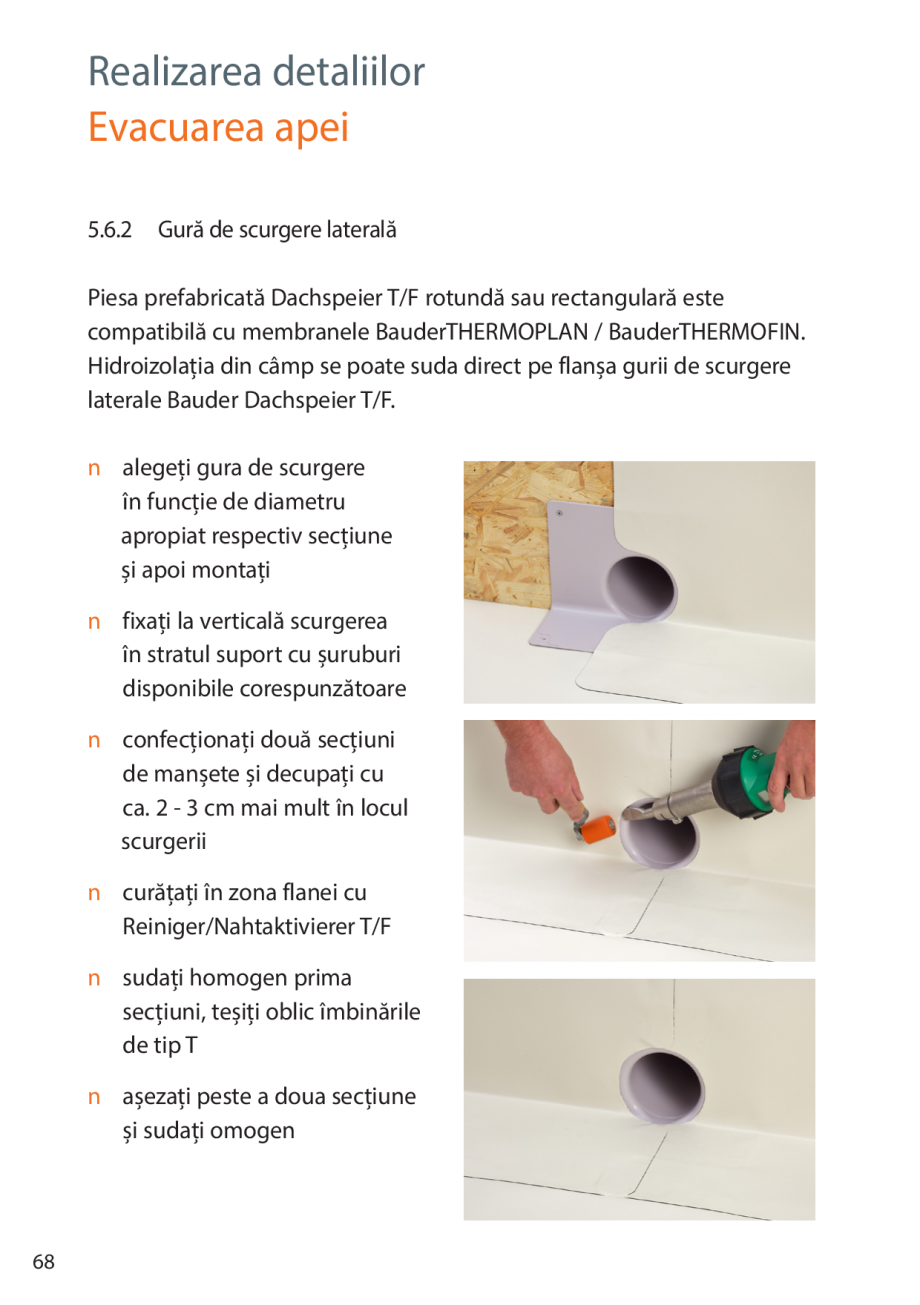

5.6.2 Gură de scurgere laterală ......................................................................... 68

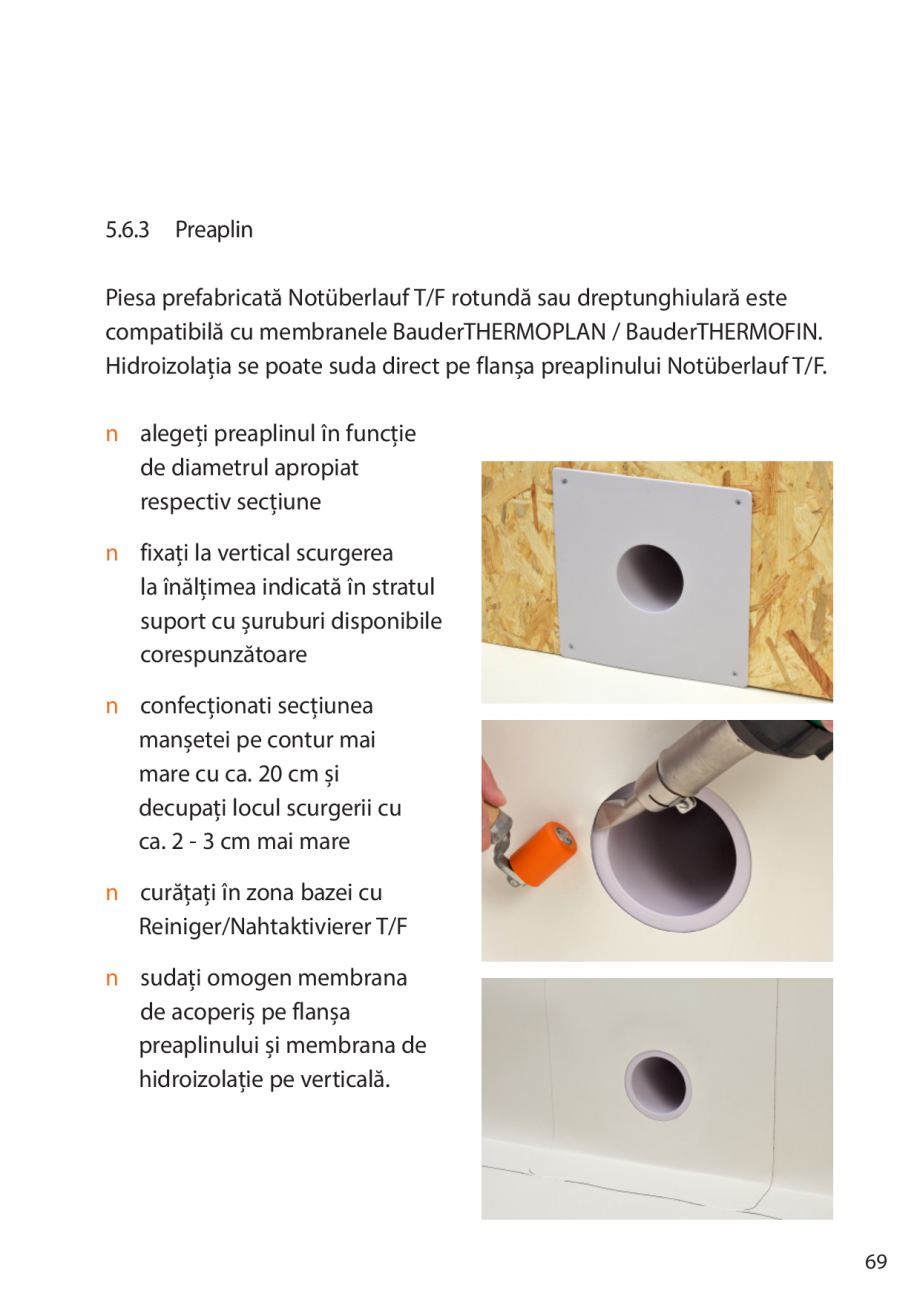

5.6.3 Preaplin ........................................................................................................... 69

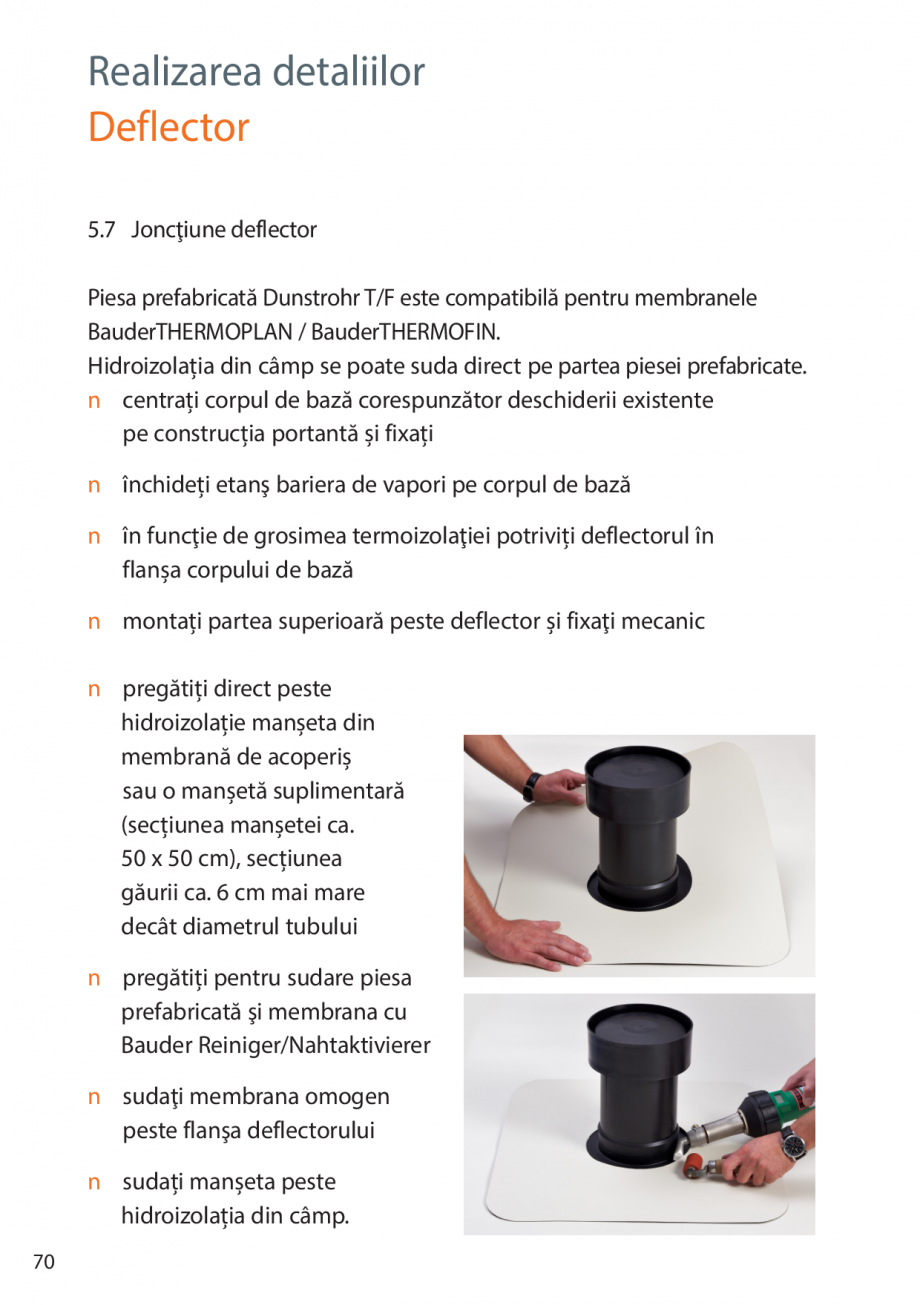

5.7 Joncțiune deflector .................................................................................... 70

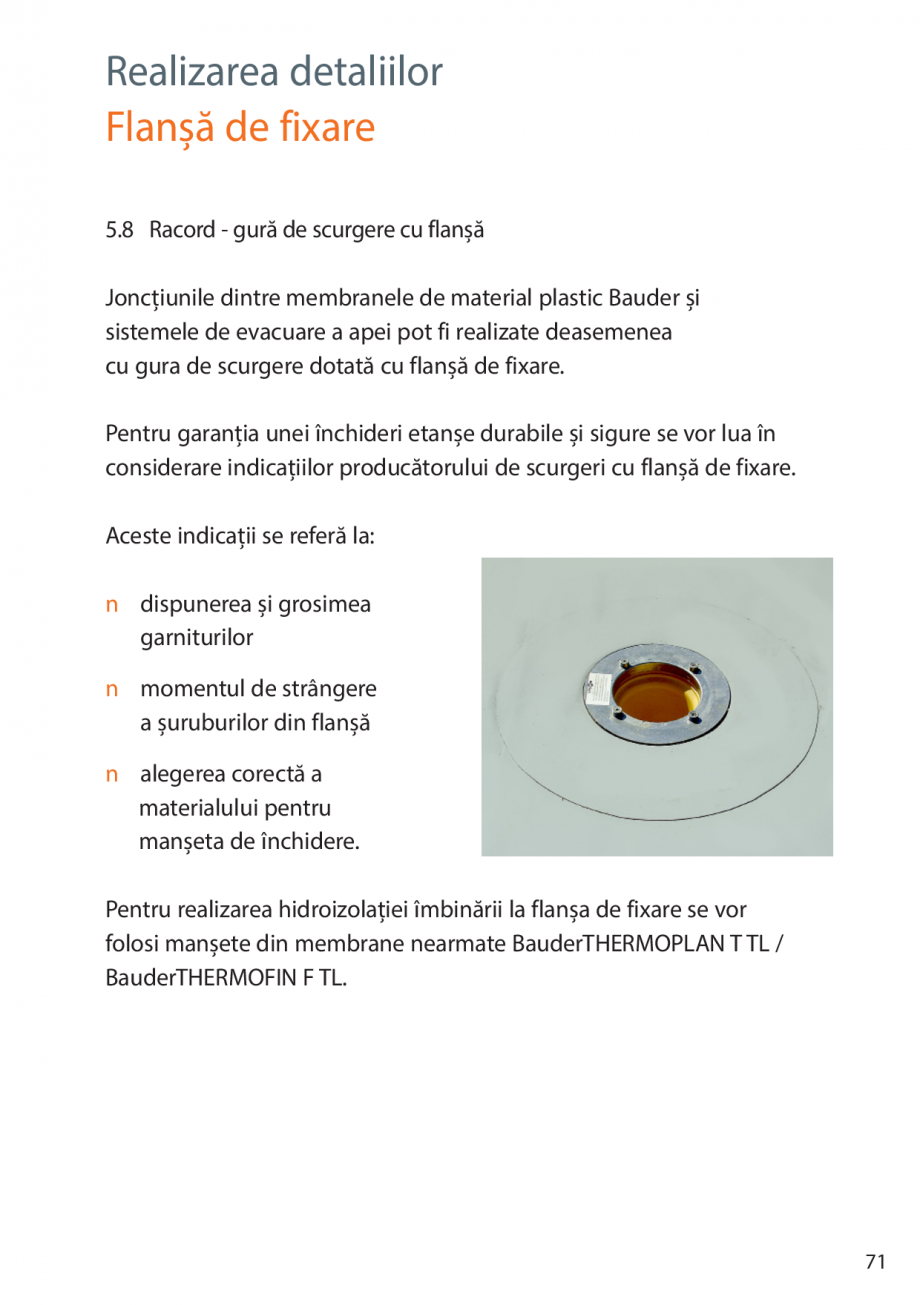

5.8 Racord gură de scurgere cu flanșă .......................................................... 71

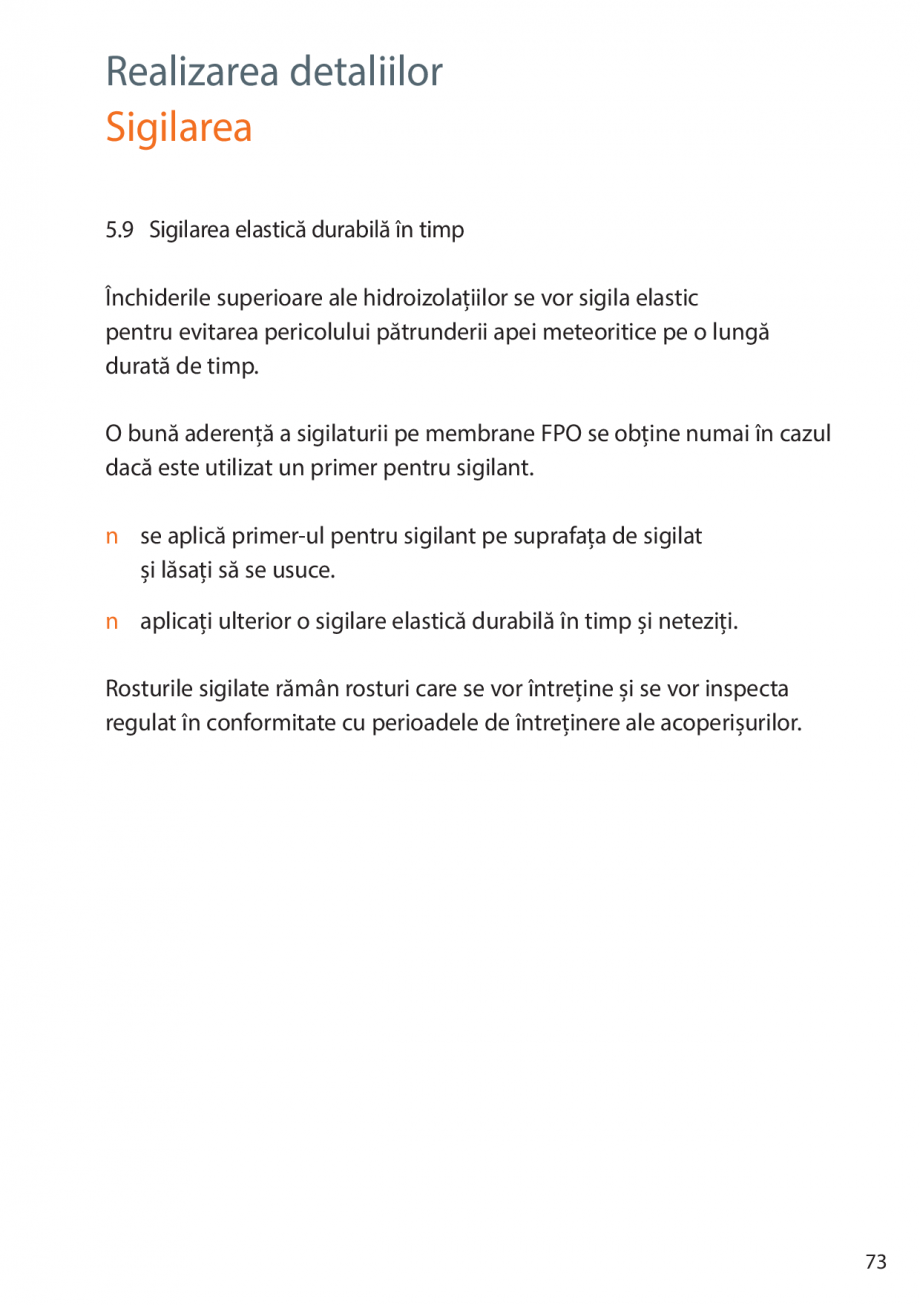

5.9 Sigilarea elastică durabilă în timp.......................................................... 73

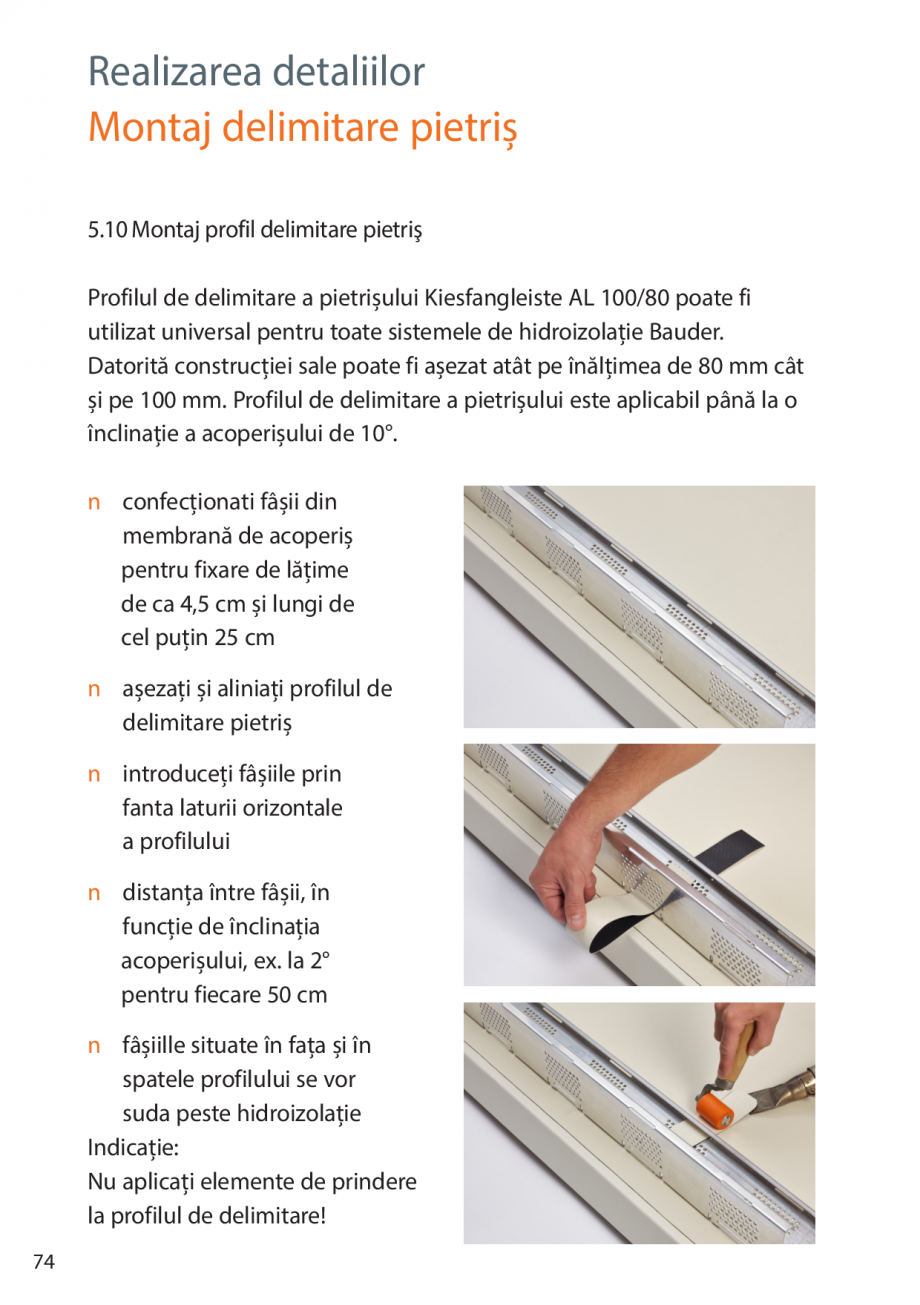

5.10 Montaj profil delimitare pietriÈ™ ............................................................ 74
5
Instrucțiuni de montaj FPO
Generalități

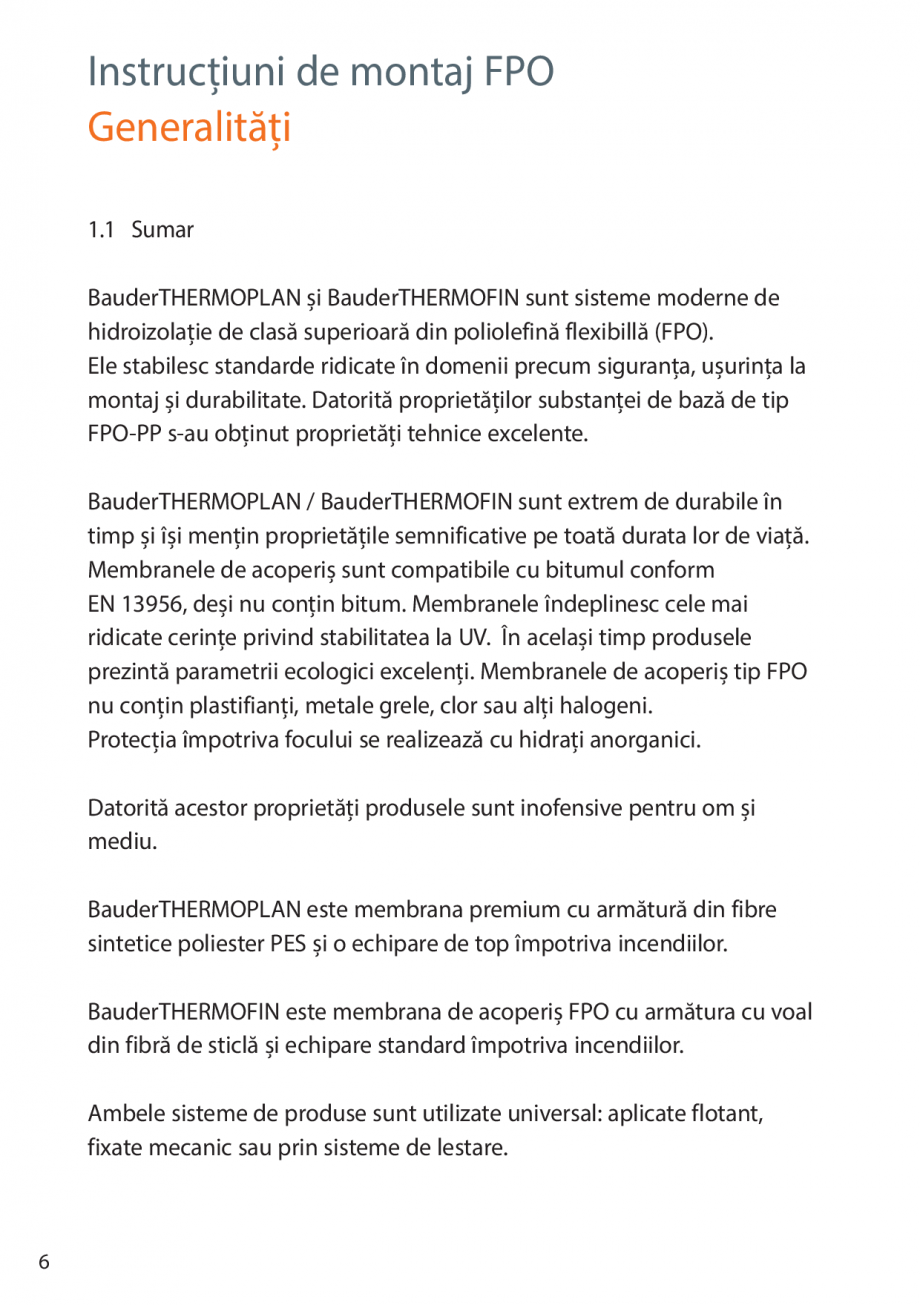

1.1 Sumar
BauderTHERMOPLAN și BauderTHERMOFIN sunt sisteme moderne de
hidroizolație de clasă
superioară din poliolefină flexibillă (FPO).
Ele stabilesc standarde ridicate în domenii precum siguranța, ușurința la
montaj și durabilitate. Datorită proprietăților substanței de bază de tip
FPO-PP s-au obținut proprietăți tehnice excelente.
BauderTHERMOPLAN / BauderTHERMOFIN sunt extrem de durabile în
timp și își mențin proprietățile semnificative pe toată durata lor de viață.
Membranele de acoperiÈ™ sunt compatibile cu bitumul conform
EN 13956, deși nu conțin bitum. Membranele îndeplinesc cele mai
ridicate cerințe privind stabilitatea la UV. În același timp produsele
prezintă parametrii ecologici excelenți. Membranele de acoperiș tip FPO
nu conțin plastifianți, metale grele, clor sau alți halogeni.
Protecția împotriva focului se realizează cu hidrați anorganici.
Datorită acestor proprietăți produsele sunt inofensive pentru om și
mediu.
BauderTHERMOPLAN este membrana premium cu armătură din fibre
sintetice poliester PES și o echipare
de top împotriva incendiilor.
BauderTHERMOFIN este membrana de acoperiș FPO cu armătura cu voal
din fibră de sticlă și echipare standard împotriva incendiilor.
Ambele sisteme de produse sunt utilizate universal: aplicate flotant,
fixate mecanic sau prin sisteme de lestare.
6

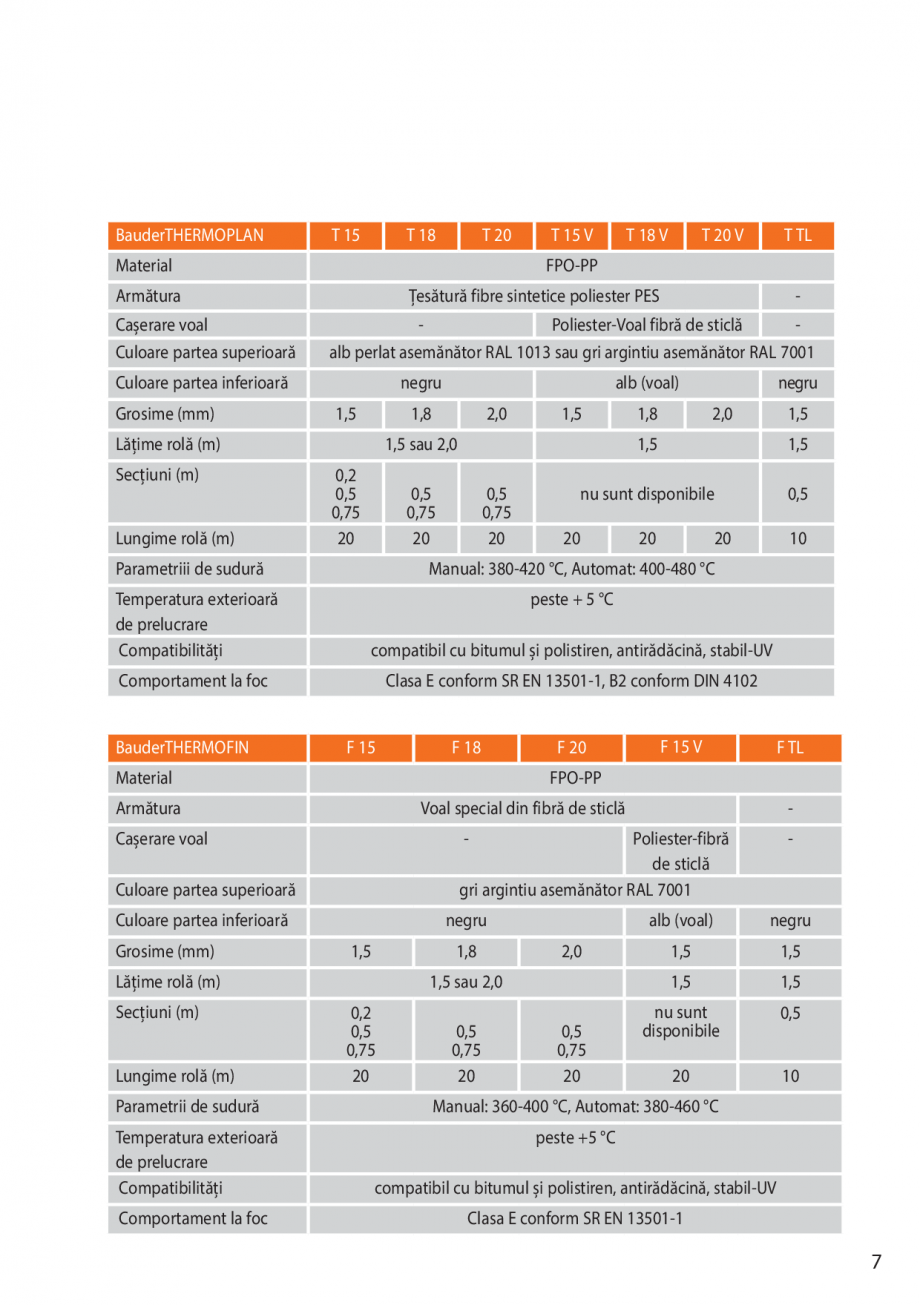

BauderTHERMOPLAN
T 15
T 18
T 20
Material
Armătura
Cașerare voal
Culoare partea superioară
Lungime rolă (m)
T 20 V
T TL
-
Poliester-Voal fibră de sticlă
alb perlat asemănător RAL 1013 sau gri argintiu asemănător RAL 7001
negru
1,5
alb (voal)
1,8
Lățime rolă (m)
Secțiuni (m)
T 18 V
Țesătură fibre sintetice poliester PES
Culoare partea inferioară
Grosime (mm)
T 15 V
FPO-PP
2,0
1,5
1,5 sau 2,0
0,2
0,5
0,75
20
0,5
0,75
20
Parametriii de sudură
0,5
0,75
20
1,8
negru
2,0
1,5
1,5
1,5
nu sunt disponibile
0,5
20
20
20
10
Manual: 380-420 °C, Automat: 400-480 °C
Temperatura exterioară
de prelucrare
Compatibilități
compatibil cu bitumul È™i polistiren, antirÄ
ƒdăcină, stabil-UV
Comportament la foc
Clasa E conform SR EN 13501-1, B2 conform DIN 4102
BauderTHERMOFIN
peste + 5 °C
F 15
F 18
Armătura
negru
1,5
1,8
Lățime rolă (m)
Parametrii de sudură
-
Poliester-fibră
de sticlă
gri argintiu asemănător RAL 7001
Culoare partea inferioară
Lungime rolă (m)
F TL
-
Culoare partea superioară
Secțiuni (m)
F 15 V
Voal special din fibră de sticlă
Cașerare voal
Grosime (mm)
F 20
FPO-PP
Material
2,0
1,5 sau 2,0
0,2
0,5
0,75
20
0,5
0,75
20
0,5
0,75
20
-
alb (voal)
negru
1,5
1,5
1,5
1,5
nu sunt
disponibile
0,5
20
10
Manual: 360-400 °C, Automat: 380-460 °C
Temperatura exterioară
de prelucrare
Compatibilități
peste +5 °C
compatibil cu bitumul și polistiren, antirădăcină, stabil-UV
Comportament la foc
Clasa E conform SR EN 13501-1
7
Instrucțiuni de montaj FPO
Generalități
1.2 Domenii de utilizare și categorii de utilizare
Evaluarea hidroizolației acoperișului se va face pe criteri
ul categoriilor
de utilizare K1 sau K2 pentru acoperișuri necirculabile sau după tipurile
de solicitări pentru acoperișuri circulabile.
La ordonarea hidroizolațiilor de acoperiș în funcție de categorii și tipuri,
se vor lua în considerare pentru fiecare caz condițiile de exploatare.
Acoperișuri necirculabile
Categorie de utilizare
Grosime
nominală medie
K1 (construcție acoperiș standard) îndeplinește
cerințele minime!
1,2 mm
K2 (construcție acoperiș cerințe superioare)
pantă minimă > 2 %
garantează o siguranță ridicată,
durată de folosire îndelungată, cheltuieli reduse cu
întreținerea
1,5 mm
Obs.
Acoperișurile cu înclinații mai mici de 2% corespund acoperișului K1 și
vor fi folosite materialele de la categoria K 2!
Acoperișuri circulabile
Tipuri de solicitări
8
Grosime nominală
medie
suprafețe solicitate moderat
(balcoane sau asemănător)
1,2 mm
suprafețe solicitate intens
(terase, suprafețe inverzite de tip intensiv, suprafețe
ut
ilizate ca spațiu liber)
1,5 mm

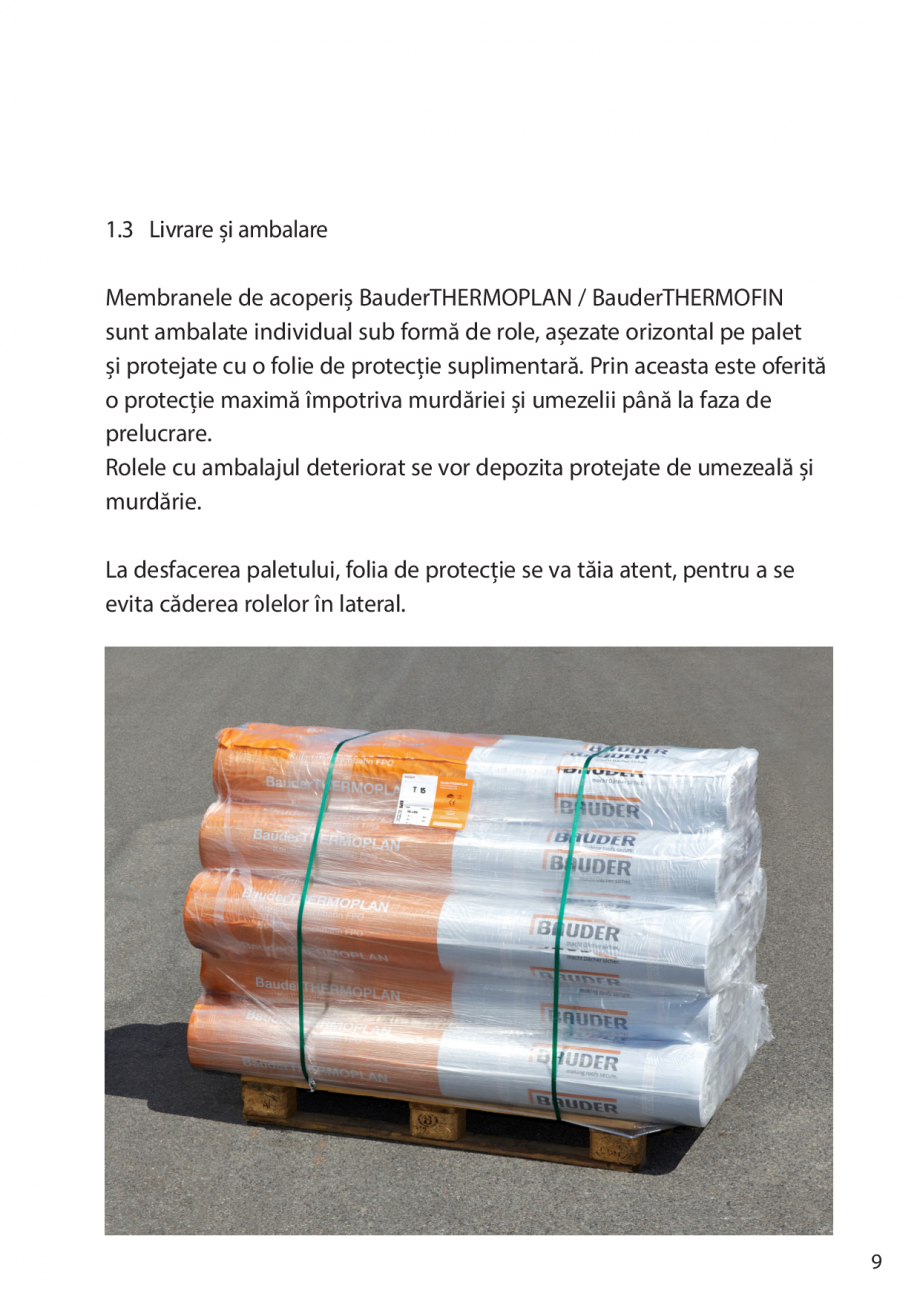

1.3 Livrare și ambalare
Membranele de acoperiÈ™ BauderTHERMOPLAN / BauderTHERMOFIN
sunt ambalate individual sub formă de role, așezate orizontal pe palet
și protejate cu o folie de protecție suplimentară. Prin aceasta este oferită
o protecție maximă împotriva murdăriei și umezelii până la faza de
prelucrare.
Rolele cu ambalajul deteriorat se vor depozita protejate de umezeală și
murdărie.
La desfacerea paletului, folia de protecție se va tăia atent, pentru a se
evita căderea rolelor în lateral.
9
Instrucțiuni de montaj FPO
Generalități
1.4 Echiparea de bază a aparatului
Membranele de acoperiÈ™ BauderTHERMOPLAN / BauderTHERMOFIN se
vor prelucra cu aparate de sudură manuale sau cu automate de sudură.
Se recomandă următoarele scule pentru prelucrarea membranelor:
n
n
n
n
n
n
n
10
Aparat manual de sudură cu afișaj digital și control
sau reglaj manual cu putere electrică minim 1400 W
Duză de sudură dreap
tă cu lățimea 40 mm
Duză de sudură dreaptă cu lățimea 20 mm
Duză de sudură unghiulară cu lățimea 20 mm
Rolă de presare din silicon sau teflon
Foarfecă
Ac de control

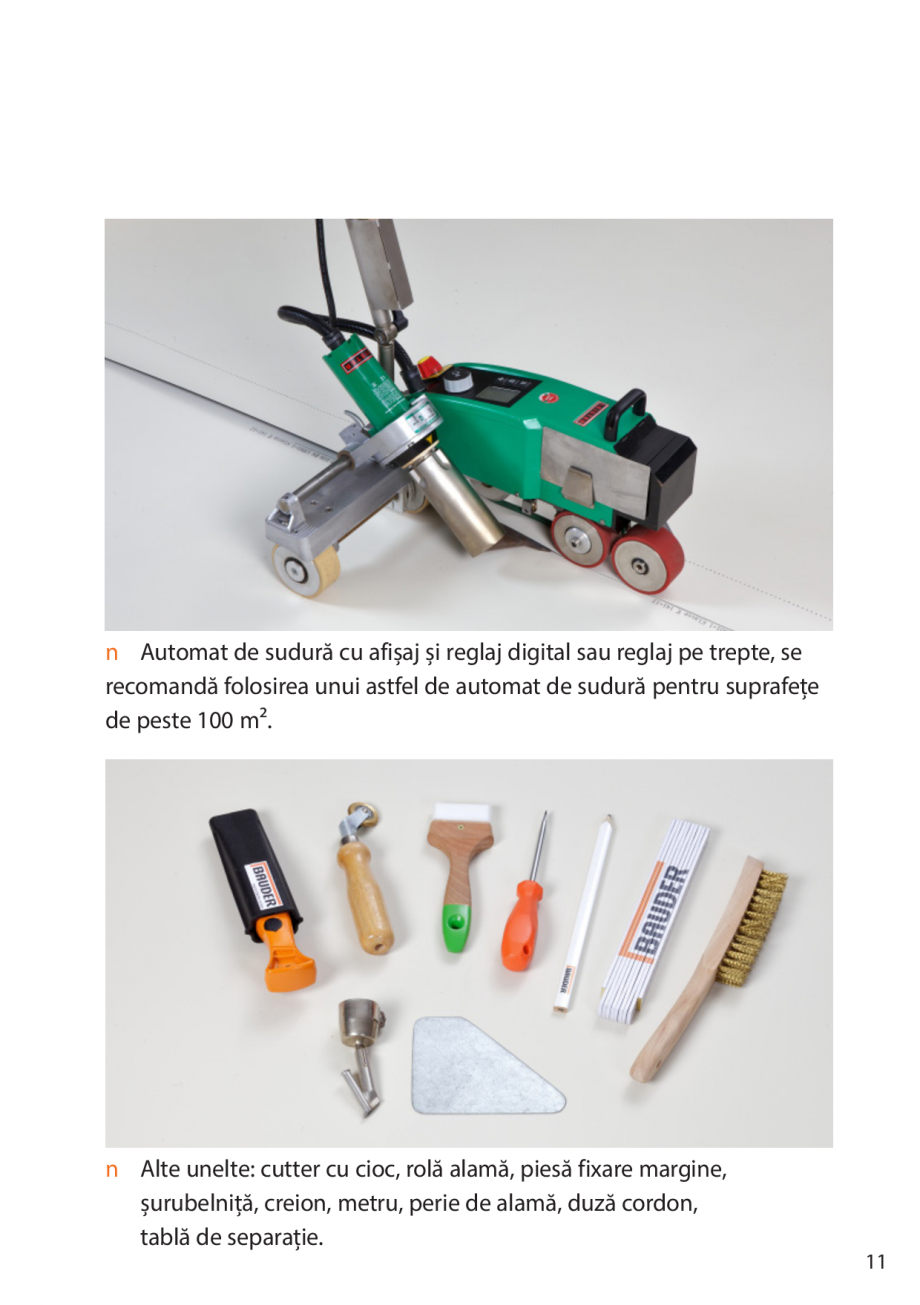

n Automat de sudură cu afișaj și reglaj digital sau reglaj pe trepte, se
recomandă folosirea unui astfel de automat de sudură pentru suprafețe
de peste 100 m².
n Alte unelte: cutter cu cioc, rolă alamă, piesă fixare margine,
șurubelniță, creion, metru, perie de alamă, duză cordon,
tablă de separație.
11
Realizarea cusăturii
Pregătirea
2

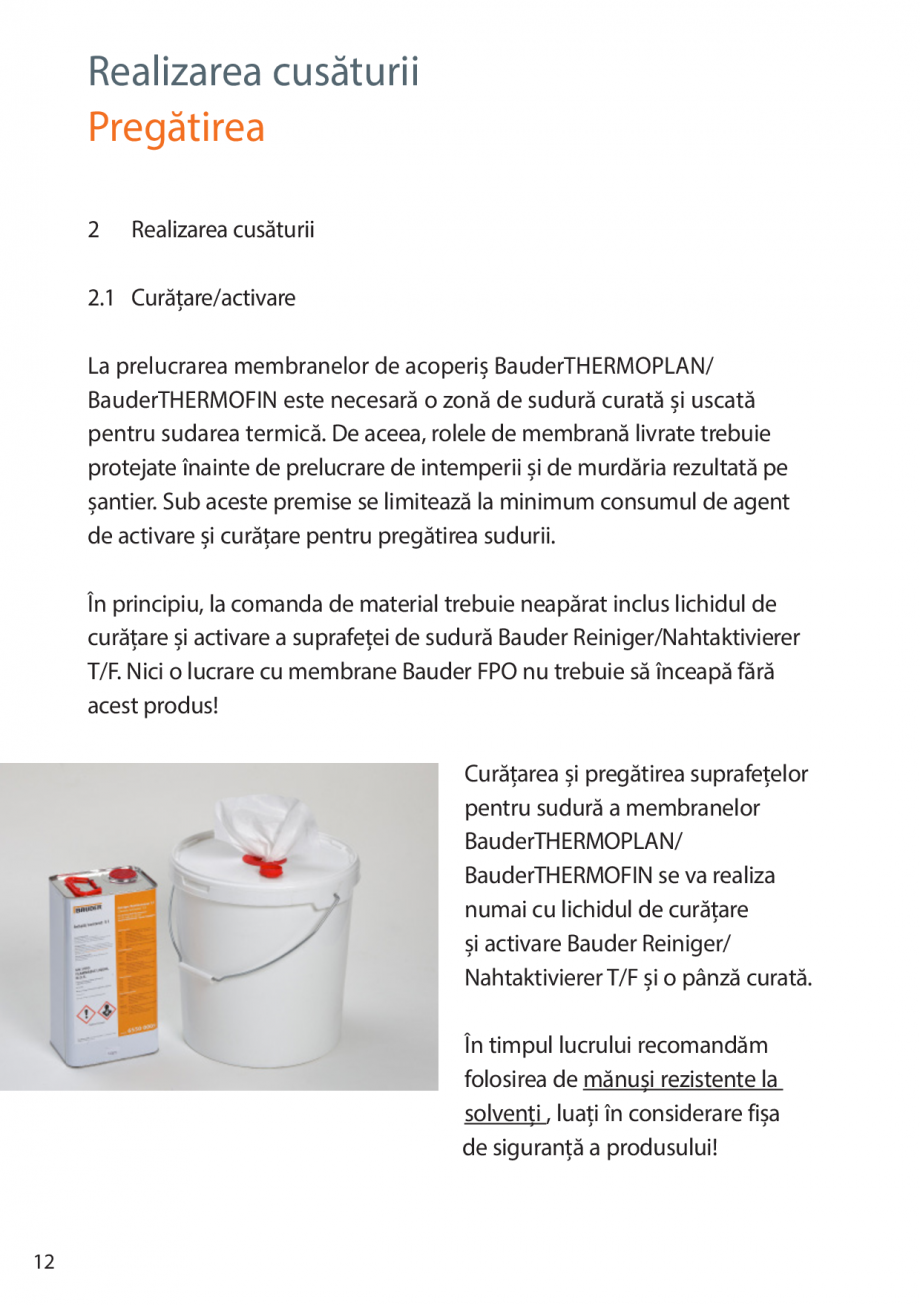

Realizarea cusăturii
2.1 Curățare/activare
La prelucrarea membranelor de acoperiÈ™ BauderTHERMOPLAN/
BauderTHERMOFIN este necesară o zonă de sudură curată și uscată
pentru sudarea termică. De aceea, rolele de membrană livrate trebuie
protejate înainte de prelucrare de intemperii și de murdăria rezultată pe
șantier. Sub aceste premise se limitează la minimum consumul de agent
de activare și curățare pentru pregătirea suduri
i.
În principiu, la comanda de material trebuie neapărat inclus lichidul de
curățare și activare a suprafeței de sudură Bauder Reiniger/Nahtaktivierer
T/F. Nici o lucrare cu membrane Bauder FPO nu trebuie să înceapă fără
acest produs!
Curățarea și pregătirea suprafețelor
pentru sudură a membranelor
BauderTHERMOPLAN/
BauderTHERMOFIN se va realiza
numai cu lichidul de curățare
și activare Bauder Reiniger/
Nahtaktivierer T/F și o pânză curată.
În timpul lucrului recomandăm
folosirea de mănuși rezistente la
solvenți , luați în considerare fișa
de siguranță a produsului!
12

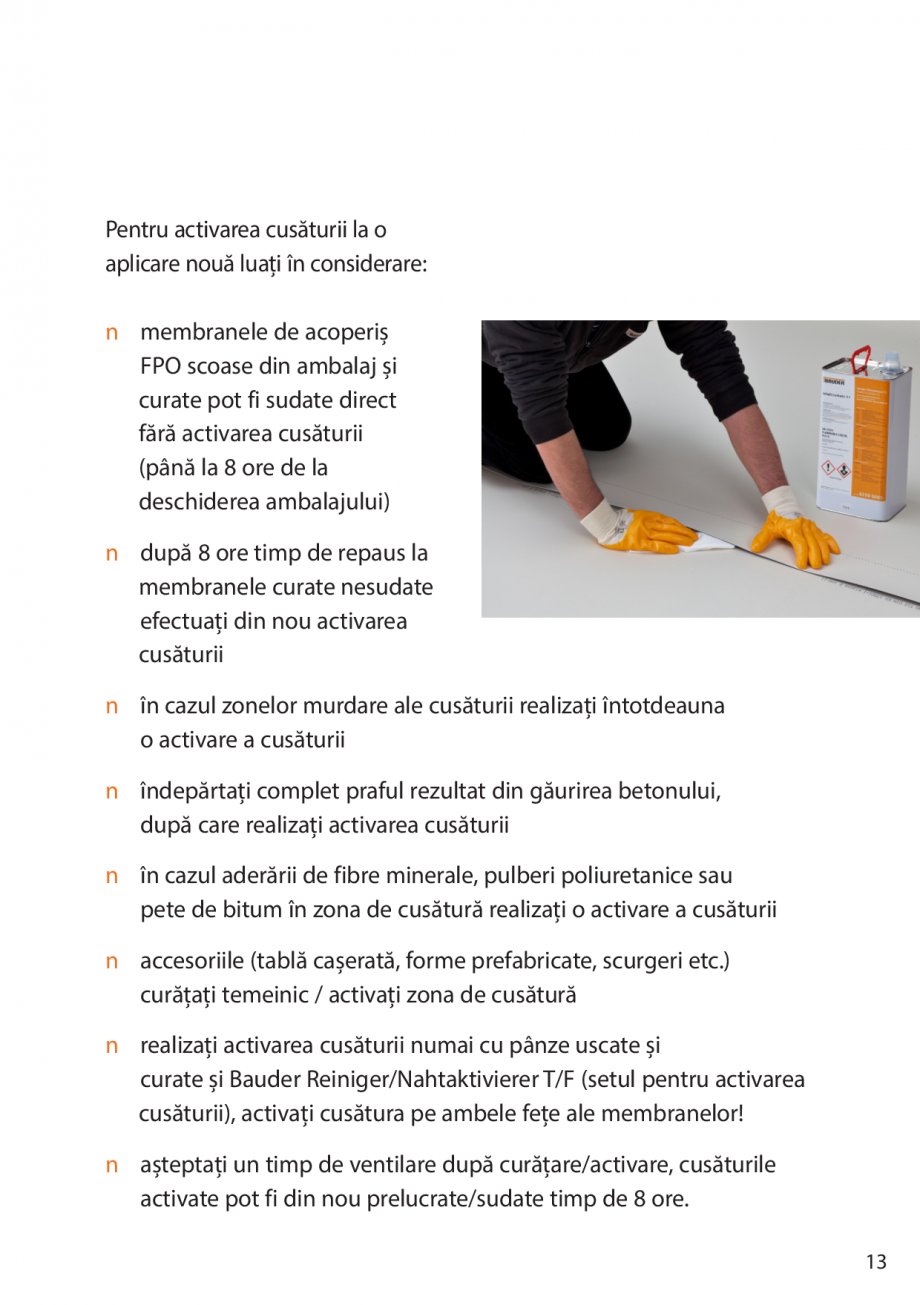

Pentru activarea cusăturii la o
aplicare nouă luați în considerare:
n membranele de acoperiÈ™
FPO scoase din ambalaj și
curate pot fi sudate direct
fără activarea cusăturii
(până la 8 ore de la
deschiderea ambalajului)
n după 8 ore timp de repaus la
membranele curate nesudate
efectuați din nou activarea
cusăturii
n în cazul zonelor murdare ale cusăturii realizaÈ
›i întotdeauna
o activare a cusăturii
n îndepărtați complet praful rezultat din găurirea betonului,
după care realizați activarea cusăturii
n în cazul aderării de fibre minerale, pulberi poliuretanice sau
pete de bitum în zona de cusătură realizați o activare a cusăturii
n accesoriile (tablă cașerată, forme prefabricate, scurgeri etc.)
curățați temeinic / activați zona de cusătură
n realizați activarea cusăturii numai cu pânze uscate și
curate și Bauder Reiniger/Nahtaktivierer T/F (setul pentru activarea
cusăturii), activați cusătura pe ambele fețe ale membranelor!
n așteptați un timp de ventilare după curățare/activare, cusăturile
activate pot fi din nou prelucrate/sudate timp de 8 ore.
13

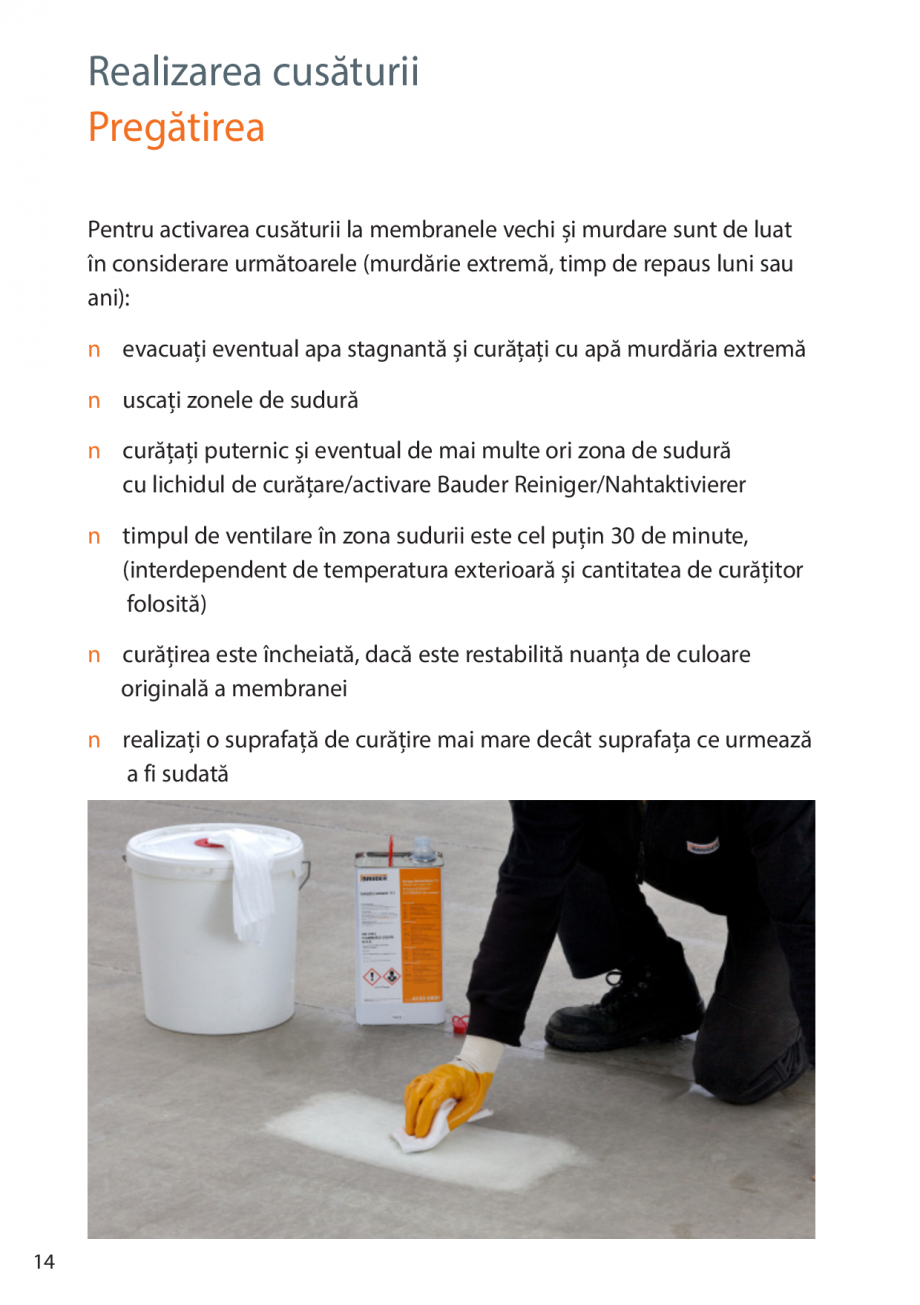

Realizarea cusăturii
Pregătirea
Pentru activarea cusăturii la membranele vechi și murdare sunt de luat
în considerare următoarele (murdărie extremă, timp de repaus luni sau
ani):
n evacuați eventual apa stagnantă și curățați c
u apă murdăria extremă
n uscați zonele de sudură
n curățați puternic și eventual de mai multe ori zona de sudură
cu lichidul de curățare/activare Bauder Reiniger/Nahtaktivierer
n timpul de ventilare în zona sudurii este cel puțin 30 de minute,
(interdependent de temperatura exterioară și cantitatea de curățitor
folosită)
n curățirea este încheiată, dacă este restabilită nuanța de culoare
originală a membranei
n realizați o suprafață de curățire mai mare decât suprafața ce urmează
a fi sudată
14
2.2 Pregătirea cusăturii pentru sudare
Sudarea profesională a
membranelor de acoperiÈ™
BauderTHERMOPLAN /
BauderTHERMOFIN necesită
o zonă de suprapunere curată
și uscată. Zona de suprapunere
este marcată pe membrană și este
de 10 cm în cazul fixării mecanice
cu prindere pe margine (marcaj
punctat este sub denumirea
produsului). Îmbinările la capăt se
suprapun cel puțin 5 cm.
Membranele montate flotant și
asigurate prin lestare sa
u șine de
fixare se pot suprapune cel puțin 5 cm. Membranele cașerate lipite se
pot suprapune cel puțin 5 cm. (montate peste polistiren EPS se va
prevedea o suprapunere de 8 cm!)
Înainte de sudare se recomandă un timp de expunere a membranelor
care vor fi întinse pe acoperiș, pentru detensionare.
Premisele pentru o sudare profesională sunt:
n Folosiți un aparat cu echipare de bază pentru prelucrarea
membranelor din materiale plastice
n Supuneți regulat aparatele de sudură/automatele la service
n Efectuați controlul funcțiilor aparatului înainte de orice utilizare
n Verificați tensiunea de alimentare pe șantier, asigurați o tensiune
de alimentare constantă
15
Realizarea cusăturii
Sudarea termică
2.3 Sudarea manuală
Parametrii de sudură
n BauderTHERMOPLAN:
380 – 420 °C pentru aparate
digitale de sudură, treapta
7 pentru aparate analogice
reglabile, duză de 40 mm
n BauderTHERMOFIN:
360 – 400 °C pentru aparate
digitale de sudură, treapta
6,
5 pentru aparate
analogice, duză de 40 mm
n viteza de lucru
ca. 0,4 - 0,5 m/min
n la piesele prefabricate și în
cazul stocării locale a căldurii
se poate reduce temperatura
de sudare până la 350 °C.
Realizați o probă de sudură!
n adaptați treapta de reglare
a aparatele analogice
corespunzător duzei alese
16
Sudarea termică cu aparatul
manual se va realiza în trei pași
de lucru:
1. Fixarea suprapunerii
Fixați ușor în puncte la distanța
de 40-50 cm în spatele zonei
de suprapunere, fără puncte de
sudură omogene!
2. Presudarea
Realizați în spatele zonei de suprapunere o sudare continuă, astfel
să rezulte pentru sudura finală un
buzunar cu o lățime de ca. 4 cm.
3. Sudarea finală
Realizați o sudare omogenă a
cusăturii cu o lățime continuă de
cel puțin 2 cm. Rola de presare va
fi condusă la o distanță de 2-3 cm
paralelă cu duza de sudură. Roluiți
prin apăsare constantă a rolei permanent peste muchia cusăturii.
Se recomandă, a se prelu
cra cusăturiile în câmp cu duza de lățime 4 cm
și detaliile cu duza 2 cm.
În urma sudurii rezultă un cordon minim de sudură și un luciu lângă
cusătură.
17
Realizarea sudurii
Sudarea termică
2.4 Sudarea cu automatul de sudură
Sudarea cu automatul decurge dintr-o singură operație.
Se recomandă, lângă automat pe partea superioară a membranei a se
folosi un element ajutător (d. ex. șină metalică, lemn sau asemănător)
pentru evitarea deplasărilor membranei deja aliniate.
La începutul și sfârșitul cusăturii se va acorda o atenție specială.
Ideal, procesul de sudură va începe pe o tablă de separare cu lungime
de 25 cm. Fără această tablă de separație cusăturile trebuie să fie
recorectate și sudate omogen cu aparatul manual de sudură.
Poate exista pericolul unor zone
sudate insuficient.
Parametrii de sudură:
Temperaturi
n BauderTHERMOPLAN:
n BauderTHERMOFIN:
400 – 480 °C
380 – 460 °C
Viteza orientativă
n în funcție de tipul
aparatului, condițiile meteorologice și
tensiunea de alimentare (lungimea cablurilor la 230 V/440 V)
de la 1,5 până la 4,5 m/min
n realizați întotdeauna o sudură de probă și un test rupere a cusăturii!
18
2.5 Sudarea de probă
Sudarea de probă cu aparatul manual și automatul se va efectua
întotdeauna la începerea unui șantier. Parametrii de sudură vor
trebui să fie observați și notați pe o bucată de probă.
Calitatea sudurii se va determina după răcire prin jupuiri longitudinale
și transversale. Lățimea cusăturii trebuie să fie constantă și cel puțin de
2 cm. Eventual, parametrii se vor corecta. ÃŽn urma comportamentului
schimbător al condițiilor atmosferice sau de șantier, recomandăm să se
efectueze probe de sudură în mod repetat.
ATENȚIE: Dacă la sudarea membranelor BauderTHERMOPLAN /
BauderTHERMOFIN rezultă un cordon de sudură sau o colorare neagră
în exces lângă cusătură, atunci are loc o suprasolicitare termică!
Temperatur
a de sudare și/sau viteza de sudare se vor verifica și se vor
ajusta în conformitate!
GREȘIT
CORECT
Cliențiilor noi, le recomandăm, înainte de începerea unui șantier să
solicite un instructaj din partea serviciului tehnic.
19
Realizarea sudurii
Sudarea termică
2.6 Execuția îmbinării de tip T și a îmbinării la capăt
Îmbinările -T trebuie realizate fără
capilarități! Deasemenea, sudura
trebuie să rezulte în această zonă
omogen de cel puțin 2 cm.
De aceea muchiile cusăturii
trebuie să fie pregătite cu grijă
astfel:
n încălziți marginea și
roluiți peste ea
sau
n neteziți termic cu
aparatul manual de sudură
sau
n neteziți mecanic cu
o unealtă ascuțită
La îmbinările la capăt, colțurile
membranelor superioare și
inferioare se rotunjesc ca. 3 cm
sau se taie oblic la 45°.
Membrana inferioară se sudează
omogen superior, în zona de
suprapunere, muchia membranei
se pregătește similar îmbinării -T,
de cel puțin 3 cm.
20

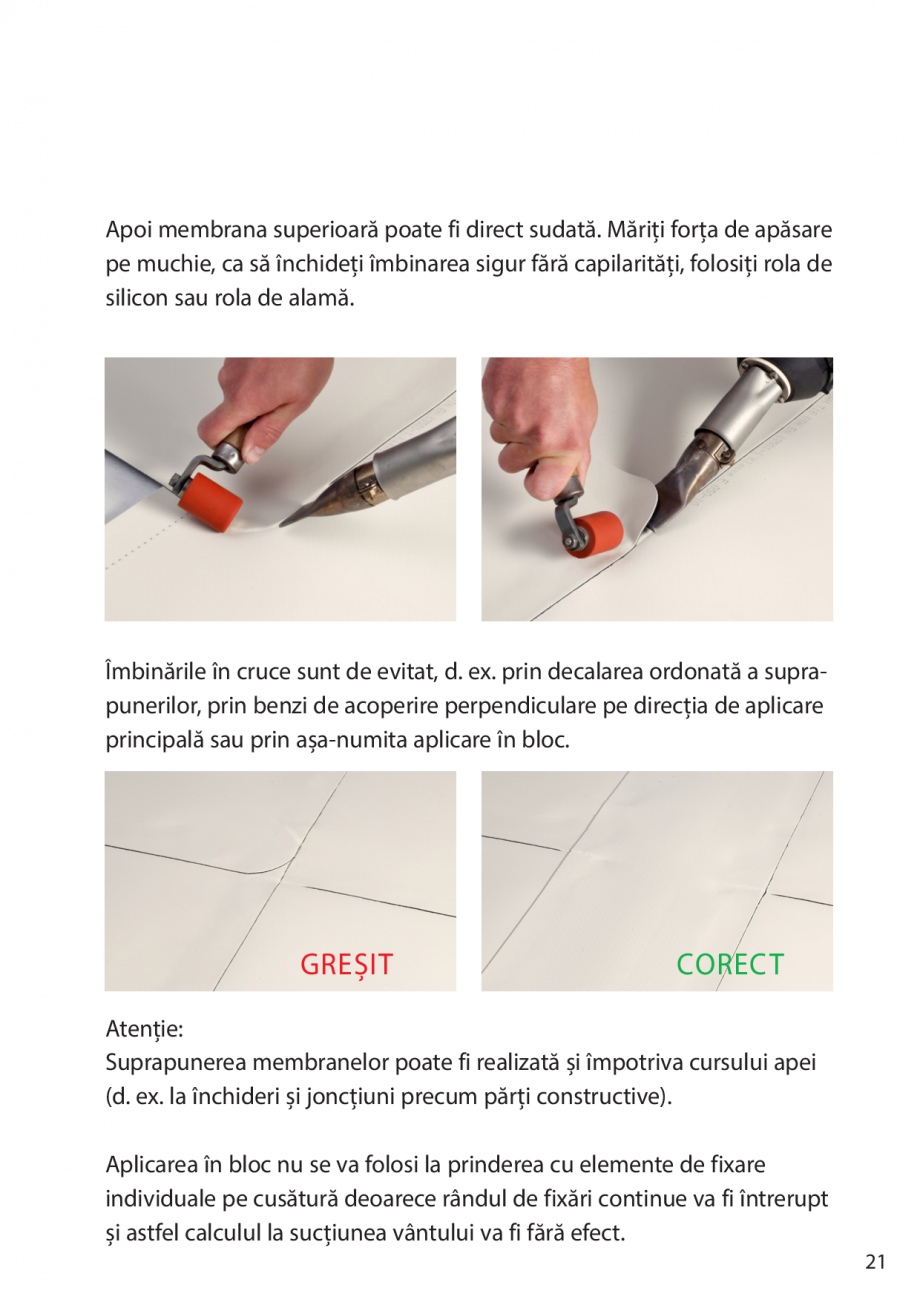

Apoi
membrana superioară poate fi direct sudată. Măriți forța de apăsare
pe muchie, ca să închideți îmbinarea sigur fără capilarități, folosiți rola de
silicon sau rola de alamă.
Îmbinările în cruce sunt de evitat, d. ex. prin decalarea ordonată a suprapunerilor, prin benzi de acoperire perpendiculare pe direcția de aplicare
principală sau prin așa-numita aplicare în bloc.
GREȘIT
CORECT
Atenție:
Suprapunerea membranelor poate fi realizată și împotriva cursului apei
(d. ex. la închideri și joncțiuni precum părți constructive).
Aplicarea în bloc nu se va folosi la prinderea cu elemente de fixare
individuale pe cusătură deoarece rândul de fixări continue va fi întrerupt
și astfel calculul la sucțiunea vântului va fi fără efect.
21
Realizarea sudurii
Controlul
2.7 Controlul cusăturii
În principiu, controlul cusăturii se realizează după sudare pas cu pas.
Aceasta se folosește la verificarea sudurilor profesionale și poate
împiedica ult
erioarele neetanșietăți. Controlul cusăturii nu ar trebui
verificat de cel care a efectuat sudura, ci să fie realizat de către un alt
angajat.
După răcirea sudurii, controlul
acesteia se face cu ajutorul acului
de control sau cu o șurubelniță cu
vârful rotunjit ce poate fi așezată
la cusătură și apoi parcursă cu o
apăsare medie. Dacă acul de
control rămâne prins în cusătură
sau cusătura se desface, atunci
este neconform și trebuie realizată
o reprelucrare corespunzătoare a
sudurii.
Testul de sfâșiere
Lățimea sudurii ce poate fi testată
după finalizarea hidroizolației este
doar sub formă de probe.
Pentru aceasta, noi recomandăm,
la fiecare 1000 m² să luați trei
probe de mărimea 20 x 20 cm din
zonele cu cusătură. Mărimea
corpului de probă trebuie să fie de
15 cm în zona de suprapunere și 5
cm înainte de cusătură.
22
Decupați proba necesară pentru sfâșiat de lățime ca. 2 cm și sfâșiați-o.
Lățimea sudurii ce trebuie să rezu
lte în urma ruperii să fie cel puțin 2 cm.
Rezistența cusăturii și lățimea poate fi examinată tehnic conform normei
DIN 13956 doar în laborator. Pentru examinările de laborator sunt
necesare 3 probe de lățime de 5 cm.
2.8 Controlul îmbinărilor -T
Îmbinările la capăt și de tip T li se
vor testa etanșeitatea cu atenție,
pentru a împiedica infiltrațiile prin
capilarități.
Prima posibilitate de control este
cea vizuală. Prin roluirea muchiei
membranei care este dedesubt
poate fi recunoscută imediat
prelucrarea îmbinării. Testul de
etanșeitate a cusăturii are loc cu
ajutorul acului de control.
Prelucrarea ulterioară a îmbinării este posibilă prin sudarea peste a unei
rondele din membrană. Înainte, îmbinările de tip T rezultate trebuie să
fie prelucrate profesional.
23
Realizarea sudurii
Controlul
Recomandăm verificarea
îmbinărilor de tip T.
Secțiunea de control va fi tăiată
paralelă cu marginea membranei
și decalată ca. 1 cm. Îmbinarea
de
tip T trebuie să fie fără capilarități.
Bucățile de membrană necesare
pentru reparații ar trebui să fie
decupate, curațate, rotunjite,
potrivite și sudate omogen.
O sudare a bucăților pentru
reparație peste hidroizolația din
câmp sau peste alte cusături este
permisă și nu prezintă nici un
defect de execuție.
24
2.9 Verificarea etanșeității
Inundarea suprafeței acoperișului după terminarea lucrărilor de
hidroizolație este o posibilitate de verificare a etanșeității hidroizolației.
Această posibilitate de control este totuși de plănuit în detaliu pentru
evitarea eventualelor consecințe. Preluarea încărcării de către structura
acoperișului trebuie neapărat să fie observată!
Alte metode de testare sunt: testul
de vid cu clopotul de aspirație sau
testul cu gaz (Tracer gaz, fum).
Măsurătorile inductive asupra
membranelor FPO conduc la
rezultate neinterpretabile!
De la caz la caz purtați o discuție
cu producătorul de echipamente
de
măsură!
25
Măsuri de principiu
3
Măsuri de principiu
3.1 Straturi de protecție, - de separație și - de egalizare
Sub hidroizolațiile acoperișurilor terasă, corespunzător normativelor,
se vor monta straturi de separație sau de egalizare, dacă stratul suport
o va impune. ceste cerințe pot fi legate de rugozitate, efectele transmise
chimic sau de comportamentul la foc. Adecvat pentru stratul de
separație este Bauder Glasvlies GV 120, iar pentru stratul de egalizare
un voal din fibre sintetice cu o greutate de cel puțin 300g/m².
Sub BauderTHERMOPLAN/BauderTHERMOFIN sunt necesare
următoarele straturi de separație respectiv de egalizare:
n
n
n
n
n
pe materiale din lemn: voal fibre din sintetice WB 300
pe beton: voal fibre sintetice WB 300
pe polistiren la fixarea mecanică: voal fibră de sticlă Bauder GV 120.
renovare pe strat material plastic vechi: voal din fibre sintetice
Bauder WB 300 sau voal din fibră de sticlă Bauder GV120
renovare pe strat de bitu
m vechi: voal din fibre sintetice WB 300
Pentru stratul de separație și egalizare se poate folosi cașerarea
membranelor de acoperiÈ™ BauderTHERMOPLAN T 15 V /
BauderTHERMOFIN F 15 V de pe partea inferioară a acestora.
La solicitări mecanice ale hidroizolației, d. ex. sub sisteme prin
încărcare se va prevede un strat de protecție din fibre sintetice de cel
puțin 300 g/m². La solicitări mai mari precum pavajele, se vor utiliza
covoare de protecție din fibre sau Faserschutzmatten
FSM 600 - 1100 peste BauderTHERMOPLAN / BauderTHERMOFIN.
Sub stratul de pietriș recomandăm în principiu să fie prevăzut un strat
de protecție din fibre sintetice de 300 g/m².
26
3.2 Fixarea suprafețelor
Pentru siguranța membranelor BauderTHERMOPLAN /
BauderTHERMOFIN împotriva sucțiunii vântului se vor lua în seamă
preluarea forțelor verticale conform normelor pentru acoperișurile tip
terasă. Se va realiza un calcul conform normei EN 1991-1-4 NA 2010-12.
BauderTHERMOPLAN / BauderT
HERMOFIN se pot monta flotant
și se vor asigura împotriva sucțiunii vântului astfel:
n
n
n
n
n
prindere mecanică în zonele acoperite de petrecere
(prindere sub cusătură)
prindere mecanică în combinație prindere pe sub cusătură/
prinderea în mijlocul membranei
prindere mecanică cu șine de fixare
lestare (pietriÈ™, acoperiÈ™ verde, pavaj)
combinație de lestare și prindere mecanică.
Este permisă doar folosirea de elemente de fixare admise. Acestea se vor
defini în funcție de stratul suport, termoizolație sau grosimea pachetului
de acoperiș. La renovări ar trebui folosite elemente de fixare inoxidabile.
În funcție de utilizarea termoizolației sunt necesare elemente de fixare
cu siguranță la pășire.
Membranele cașerate cu voal BauderTHERMOPLAN T 15 V /
BauderTHERMOFIN F 15 V pot fi montate în câmp prin lipire.
Pentru lipirea acestora de stratul supoort se va folosi doar adezivul
specific admis.
27
Măsuri de principiu
3.3 Fixarea perimetral
ă
Pentru toate hidroizolațiile într-un singur strat se va face o fixare
perimetrală la închideri și joncțiuni respectiv la străpungeri cu
lungimea laturii mai mare de 50 cm! În zonele de dolie și în alte părți
constructive membrana hidroizolantă se va premodela.
Fixarea liniară:
Elementele de fixare singulare se montează
doar în stratul suport. O aranjare orizontală
a elementelor de fixare singulare nu este
admisă.
Numărul elementelor de fixare este
dependent în funcție de grosimea
termoizolației:
Grosimea termoizolației
n până la 120 mm 3 fixări/ml
n până la 160 mm 4 fixări/ml
n până la 200 mm 5 fixări/ml
n peste 200 mm fără elemente de fixare
singulare, utilizați fixarea cu șină!
Fixare în linie:
Profile din tablă cașerată – folosite
predominant la suprafețele de acoperiș mici –
se vor fixa fie vertical sau orizontal cu șuruburi,
dispuse pe o linie frântă la o distanță de max.
20 cm între ele. Fâșiile de tablă cașerată se vor
dispune între ele cu un rost de ca. 2 mm.
28
Tabla cașerată se poate fixa mai întâi și
membrana se va suda pe urmă pe tablă.
Alternativ este permis, profilul din tablă
cașerată poate fi așezat peste membrană.
Membrana de joncțiune va fi fixată continuu la
margine și sudată omogen peste hidroizolația
din câmp.
Șinele de fixare se pot aranja orizontal sau
vertical în zona de perimetru și sunt
fixate cu cel puțin 3 elemente de fixare per
metru liniar. La utilizarea unei șine de fixare,
întotdeauna se va suda continuu un cordon
rotund, de diametru 4 mm, în spatele șinei.
Îmbinările șinei se vor monta la o distanță
de ca. 5 mm, iar muchiile ascuțite ale șinelor se vor acoperi cu fâșii din
membrană.
Fixările perimetrale cu șine de fixare pot fi
realizate într-un alt mod. Hidroizolația din
câmp va fi condusă până la margine și apoi
până la marginea exterioară a aticului sau
ridicată la o înălțime în cazul joncțiunii cu un
perete. Șin
a de fixare se fixează cu cel puțin 3
elemente de fixare per metru liniar. Cordonul
rotund nu mai este necesar. Șina de fixare se
va acoperi cu fâșie de membrana cu lățime de 20 cm și sudată orizontal
la margini.
29
Măsuri de principiu
3.4. Fixarea în fața contrapantelor și pantelor transversale
Membranele sintetice de acoperiș aplicate flotant trebuie să fie fixate în
zona doliilor în stratul suport analog fixării perimetrale.
Plăcile de pantă sau contrapantă se vor fixa mecanic sau se vor lipi cu
ajutorul unui adeziv.
Fixați membrana în stratul suport
în fața plăcii cu pantă, de preferat
cu elemente de fixare singulare
sau profile din tablă cașerată.
Acoperiți cu secțiuni de membrană
fixările apoi sudați omogen de
hidroizolația din câmp.
30
3.5 Fixarea intermediară
Joncțiunile și închiderile
hidroizolațiilor din material plastic
se vor asigura (pentru o înălțime
de închidere mai mare de 50 cm
în planul vertical) printr-o fixare
in
termediară adecvată:
n fixare mecanică sau
n prin lipire cu ajutorul
Bauder Kontaktkleber T/F.
Pentru fixarea mecanică
intermediară sunt potrivite toate
măsurile similar ca și cele
de la fixarea perimetrală:
n
n
n
fâșii din tablă cașerată
cu distanța între fixări 20 cm,
șină de fixare fără
cordon rotund sau
elemente de fixare singulare
cu distanța între fixări 33 cm.
Peste șinele de prindere se vor
suda benzi. Peste elementele
de fixare singulare se vor suda
rondele din material. Pentru fâșiile
din tablă cașerată se recomandă
o construcție din două părți a
hidroizolației.
31
Pe straturi suporte rigid sunt permise elemente de prindere cu etanșare.
Pentru înălțimi de închidere de peste 1 m se vor ordona la fiecare 50 cm
paralele alte rânduri de prindere orizontale.
Fixarea intermediară cu ajutorul adezivului de contact
Fixarea intermediară cu adezivul de contact are loc pe toată suprafața
și alternativ la prinderea mecanică
intermediară.
La lipirea cu adeziv de contact, membrana se va închide superior etanș
cu profile metalice corespunzătoare și sigilată corespunzător.
Lipire de contact
Strat suport
beton armat, beton poros
zidărie
metal
plăci din lemn
material plastic
BauderPIR FA
Consum
în funcție de gradul de absorbție
a stratului suport,
ca. 200 - 300 g / m²
Temperatura de prelucrare
+ 5 °C pe construcție
Timp de ventilare
ca. 20 – 60 minute, în funcție de vreme
Timp de depozitare
18 luni
Atenție: Bauder Kontaktkleber T/F conține solvent!
Evitați obligatoriu lucrul cu flacără deschisă, luați în considerare fișa de
siguranță a produsului. Luați măsuri de protecție împotriva încărcării
electrostatice.
32

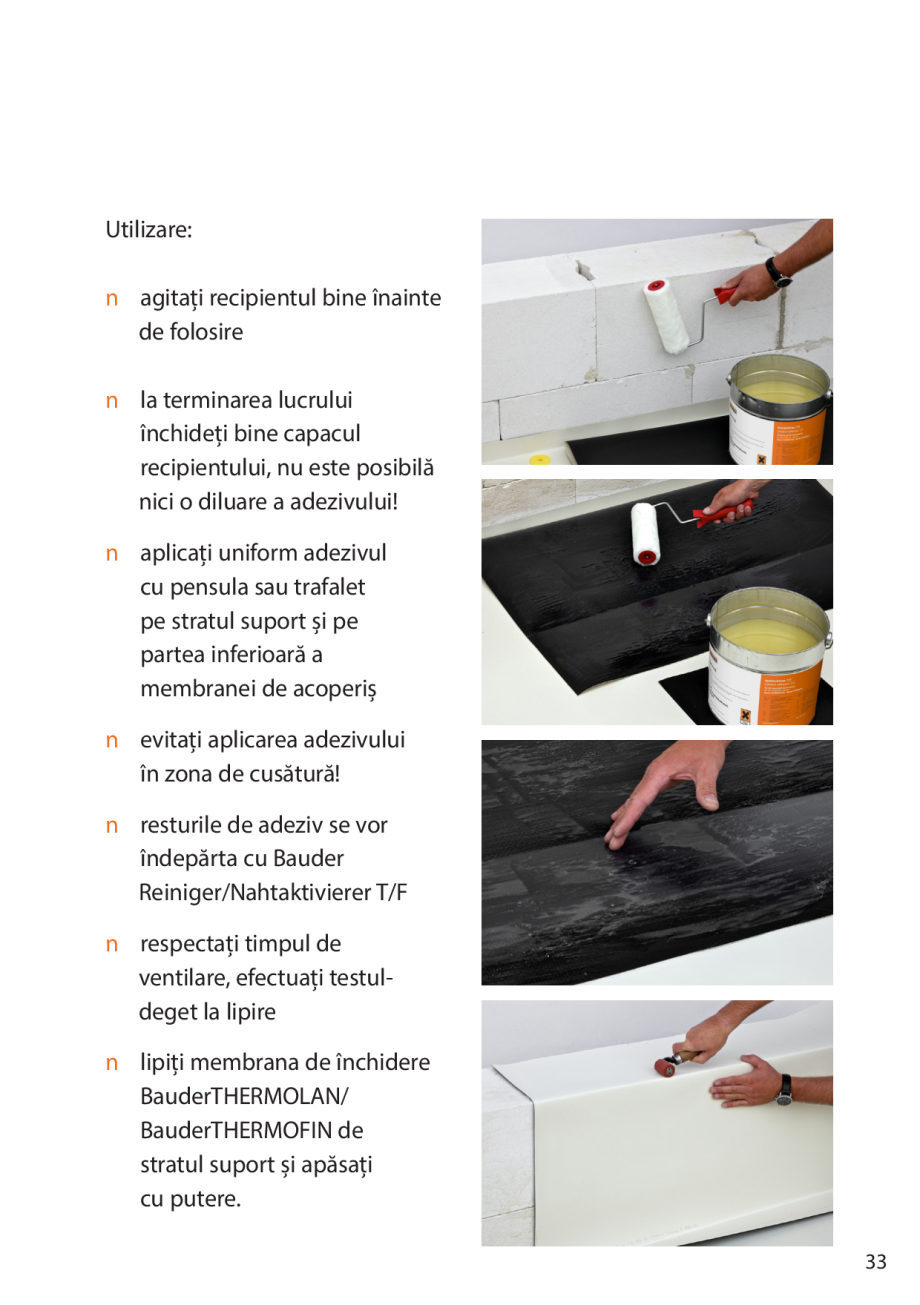

Utilizare:
n agitați recipientul bine înainte
de folosire
n la terminarea lucrului
închideți bine capacul
recipientului, nu este posibilă
nici o diluare a adezivului!
n
aplicați uniform adezivul
cu pensula sau trafalet
pe stratul su
port și pe
partea inferioară a
membranei de acoperiÈ™
n evitați aplicarea adezivului
în zona de cusătură!
n resturile de adeziv se vor
îndepărta cu Bauder
Reiniger/Nahtaktivierer T/F
n respectați timpul de
ventilare, efectuați testuldeget la lipire
n lipiți membrana de închidere
BauderTHERMOLAN/
BauderTHERMOFIN de
stratul suport și apăsați
cu putere.
33
Tipuri de aplicare
4
Tipuri de aplicare
4.1 Aplicare flotantă, fixare mecanică
BauderTHERMOPLAN / BauderTHERMOFIN se pot monta flotant sau
fixate mecanic sub considerarea protecției la foc până la o înclinație a
acoperișului de 20°. Pentru înclinații ale acoperișului mai mari se va
consulta serviciul tehnic.
Sisteme de prindere împotriva sucțiunii vântului:
Fixarea sub cusătură
(fixare liniară)
34
Fixarea cu șină
(fixare în linie)
Plăcile de termoizolație sunt independente de fixarea hidroizolației
și se prind cu cel puțin un element
de fixare sau prin lipire. Plăcile
BauderPIR FA cu format mare se
vor fixa cu 5 elemente de fixare.
Se vor lua în considerare
instrucțiunile de montaj a plăcilor
BauderPIR!

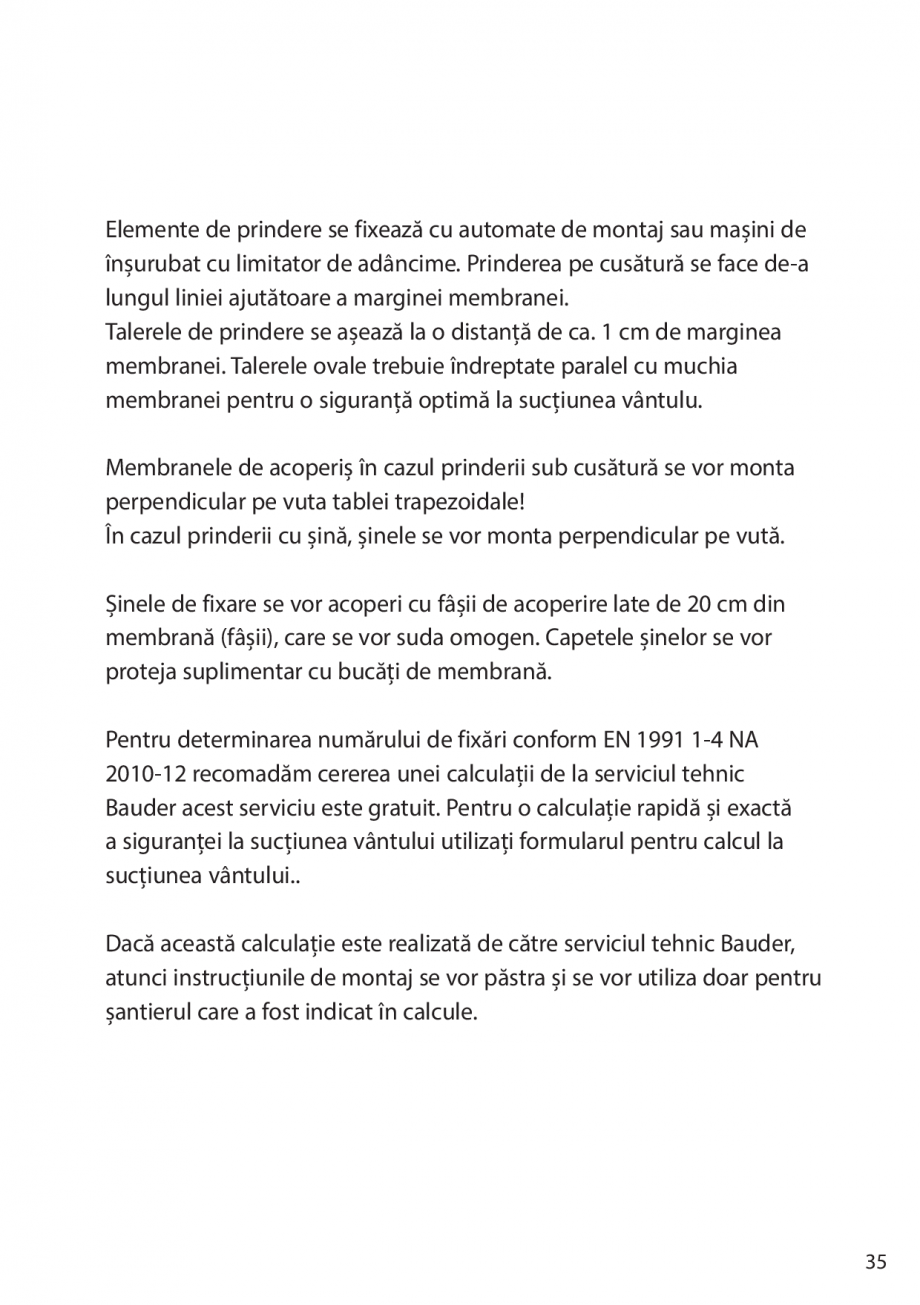

Elemente de prindere se fixează cu automate de montaj sau mașini de
înșurubat cu limitator de adâncime. Prinderea pe cusătură se face de-a
lungul liniei ajutătoare a marginei membranei.
Talerele de prindere se așează la o distanță de ca. 1 cm de marginea
membranei. Talerele ovale trebuie îndreptate paralel cu muchia
membranei pentru o siguranță optimă la sucțiunea vântulu.
Membranele de acoperiș în cazul prinderii sub cusătură se vor monta
perpendicular pe vuta tablei trapezoidale!
În cazul prinderii cu șină, șinele se vor monta perpendicular pe vută.
Șinele de fixare se vor acoperi cu fâșii de acoperire late de 20 cm din
membrană (fâșii), care se vor suda omogen. Capetele șinelor se vor
proteja suplimentar cu bucăți de membrană.
Pentru determinarea numărului de fixări conform EN 1991 1-4 NA
2010-12 recomad
ăm cererea unei calculații de la serviciul tehnic
Bauder acest serviciu este gratuit. Pentru o calculație rapidă și exactă
a siguranței la sucțiunea vântului utilizați formularul pentru calcul la
sucțiunea vântului..
Dacă această calculație este realizată de către serviciul tehnic Bauder,
atunci instrucțiunile de montaj se vor păstra și se vor utiliza doar pentru
șantierul care a fost indicat în calcule.
35
Tipuri de aplicare
4.2 Aplicare flotantă, prin lestare
BauderTHERMOPLAN / BauderTHERMOFIN se pot monta flotant și
asigurate împotriva sucțiunii vântului prin lestare.
Se recomandă d. ex.: construcții de acoperiș cu vegetație, pat de pietriș,
plăci de pavaj sau plăci din beton.
Cerințele referitoare la grosimea stratului pentru lestare, tipul aplicării și
dimensiunile plăcilor, armarea plăcilor de beton, tipul substratului ales
sunt conținute în normativele pentru acoperișuri. Înălțimile efective ale
elementelor pentru lestare se pot
calcula matematic.
În cazul renovărilor, înainte de execuția unei aplicări flotante asigurată
prin lestare trebuie verificată structura portantă. Capacitate de încărcare
a structurii portante trebuie stabilită de către un statician!
Combinația dintre fixarea
mecanică și lestare prin încărcare
este posibilă de pus în practică și
se poate calcula matematic.
Direcția de aplicare a membranelor este independentă de stratul
suport. Montarea plăcilor de
termoizolație este independentă
de membrană și plăcile se vor fixa
în mod corespunzător de stratul
suport.
36
4.3 Aplicare prin lipire
BauderTHERMOPLAN T 15 V / BauderTHERMOFIN F 15 V sunt prevăzute
pe partea inferioară cu voal special din poliester pentru lipirea cu
adeziv admisibil pe straturi suport
corespunzătoare admise.
Stratul suport trebuie să fie potrivit
pentru o bună aderență.
Eventual este necesar realizarea
unor punți de aderență.
Clădiri /acoperișuri neventilate cu
înălÈ›imi de pÃ
¢nă la 25 m în zone de
vânt 1 până la 3 se pot hidroizola
durabil, corespunzător necesarului
de adeziv din calculația solicitată.
Întreaga construcție a straturilor
trebuie să fie lipită rezistent,
construcția portantă având
rezistență la sucțiunea vântului.
Adezivii admiși sunt:
n Bauder Vlieskleber 1014
n Vlieskleber TK 400
n GrünVlieskleber 1014
37
Tipuri de aplicare
Pașii de lucru pentru lipire:
n derulați și aliniați membranele de acoperiș cașerate cu voal
avînd o suprapunere de 5 cm la capăt
n rulați înapoi membrana până la jumătate
n aplicați adezivul pentru voal în benzi corespunzător calculației la
sucțiunea .vântului. A se asigura, ca în zona de cusătură să nu ajungă
adeziv!
n rulați membrana peste adeziv și apăsați
n realizați în mod similar pentru jumătatea cealaltă a membranei
n Bauder Vlieskleber 1014 se întărește la umezeală!
în condiții de uscăciune umeziți stratul suport sau voalul.
n realiza
ți îmbinarea la capăt cap la cap și sudați peste
fâșii din membrană late de 20 cm (benzi)
n realizați fixarea perimetrală a membranelor conform
instrucțiunilor de aplicare de la punctul 3.3
n Închiderile și muchiile se realizează de preferință cu membrane
necașerate. Membranele cașerate nu se comercializează sub
formă de secțiuni.
Pentru închiderile cu tablă cașerată se vor utiliza role de
membrană cu lățime de 20 cm. Membranele cașerate nu trebuie
folosite la îmbinările cu flanșă de montare.
Pentru închiderile membranelor cașerate se vor utiliza
accesoriile corespunzătoare membranelor necașerate:
scurgeri, garguie, străpungeri sau altele.
38

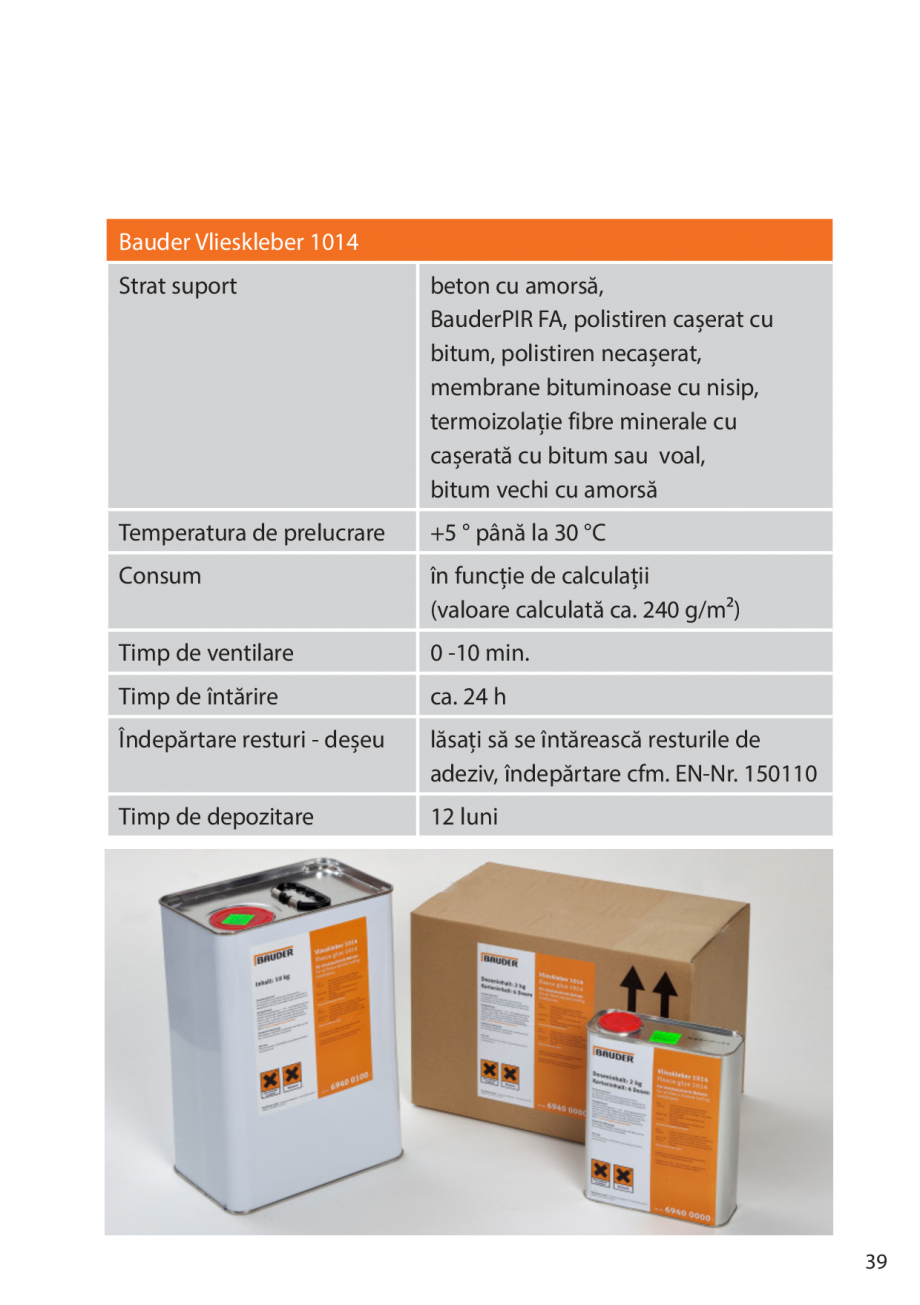

Bauder Vlieskleber 1014
Strat suport
beton cu amorsă,
BauderPIR FA, polistiren cașerat cu
bitum, polistiren necașerat,
membrane bituminoase cu nisip,
termoizolație fibre minerale cu
cașerată cu bitum sau voal,
bitum vechi cu amorsă
Temperatura de prelucrare
+5 ° până la 30 °C
Consum
în funcție de calculații
(valoare calculată ca. 240 g/m²)
Timp de ventilare
0 -10 min.
Timp de întărire
ca. 24 h
Îndepărtare resturi - deșeu
lăsați să se întărească resturile de
adeziv, îndepărtare cfm. EN-Nr. 150110
Timp de depozitare
12 luni
39
Realizarea detaliilor
Tablă cașerată, realizarea colțului
5.
Realizare detaliu
5.1 Îmbinare tablă cașerată
Tablele cașerate sunt părți componente ale sistemul de acoperiș
din material plastic și sunt potrivite pe realizarea joncțiunilor și a
închiderilor.
Domeniile de utilizare sunt pentru streașină, profil-prag, margine,
joncțiunea cu un perete, închidere atic și fixarea perimetrală.
Tablele cașerate sunt livrabile sub formă de foaie (1,0 m x 2,0 m),
sul de format mic (1,0 m x 30 m) sau sul de format mare, la cerere.
Prelucrare:
n bucățile de tablă cașerată
sunt aplicate cu un rost de
dilatație la o distanță între
ele de 2-3 mm
n așezati o bandă de etanșare
la vânt sub t
abla cașerată
n prinderea tablelor cașerate
în suport se face cu șuruburi
potrivite la o distanță de
20 cm, aranjate decalat
n înainte de sudare tabla
cașerată se va activa cu
Bauder Reiniger/Nahtaktierer
40
n îmbinarea la capăt a tablelor
cașerate se face din o
fâșie de material de lățime
ca. 12 cm din membrană
nearmată sudată pe tablă,
n
lăsați în zona de îmbinare
a fâșiei o zonă nesudată
de 2 cm, (ca și ajutor se
poate folosi bandă de
acoperire din hârtie)
n așezați hidroizolația acoperișului retrasă, ca. 1 cm în spatele
muchiei superioare a tablei cașerate.
5.2 Realizarea colțului
Realizarea colțurilor interioare sau exterioare se poate face cu piese
prefabricate sau manual. Piesele prefabricate aparțin sistemului de
acoperiș din material plastic și se montează ideal la colțuri de 90°.
Colțurilor interioare se pot executa manual și sub formă de pliu, iar
colțurile exterioare se pot executa din membrană nea
rmată.
Ambele variante de execuție sunt admise pentru realizarea detaliilor.
41
Realizarea detaliilor
ColÈ› interior
5.2.1 ColÈ› interior cu element prefabricat
n realizați continuu din
membrană închiderea pentru
colțul interior
n modelați, potriviți și
decupați membrana
n curățați membrana în zona de
colÈ› cu Bauder Reiniger/
Nahtaktivierer T/F
n
așezați secțiunea
prefabricată, fixați
continuu la margine
și sudați omogen
zona de la bază
n pregătiți îmbinările -T
n curătați piesa de colț
cu Bauder Reiniger/
Nahtaktivierer T/F
n fixați mai întâi în vârf,
apoi sudați laturile
42
n
suprafețele piese se vor
suda omogene de la vârf
spre exterior, realizați o
îmbinare omogenă a
cusăturii cel puțin 2 cm
5.2.2 ColÈ› interior realizat manual
sub formă de pliu orizontal
n realizați continuu din membrană închiderea pentru
colțul interior
n modelați membrana și potriviți cu atenție (nu tăiați!)
n cur
ățați membrana în zona de colț cu Bauder Reiniger/
Nahtaktivierer T/F
n așezați secțiunea
prefabricată, fixați continuu
la margine
n așezați pliul rezultat sub
forma unui triunghi
simetric pe suprafață
n sudați complet membrana
din poziția culcată de
membrana din câmp
n pregătiți la partea deschisă
îmbinările -T în zona de
suprapunere înainte de
sudare
n așezați tabla de separare
pentru sudarea pliului
peste zona deja sudată
n sudați pliul fără capilarități
prin apăsare puternică a
rolei
43
Realizarea detaliilor
ColÈ› interior
n îndepărtați tabla de separație
n
sudați fără capilarități
pliul începând de la colț
și zonele de închidere
neterminate, muchiile se vor
parcurge ulterior cu rola
5.2.3 ColÈ› interior realizat manual
sub formă de pliu vertical:
n realizați continuu din membrană
închiderea pentru colțul interior
până în colț
n curățați membrana în zona
de colÈ› cu Bauder Reini
ger/
Nahtaktivierer T/F
n așezați bucata premodelată,
fixați continuu la margine și
sudați omogen în zona bazei
n pregătiți la partea deschisă
îmbinările -T în zona de
suprapunere înainte de
sudare
44

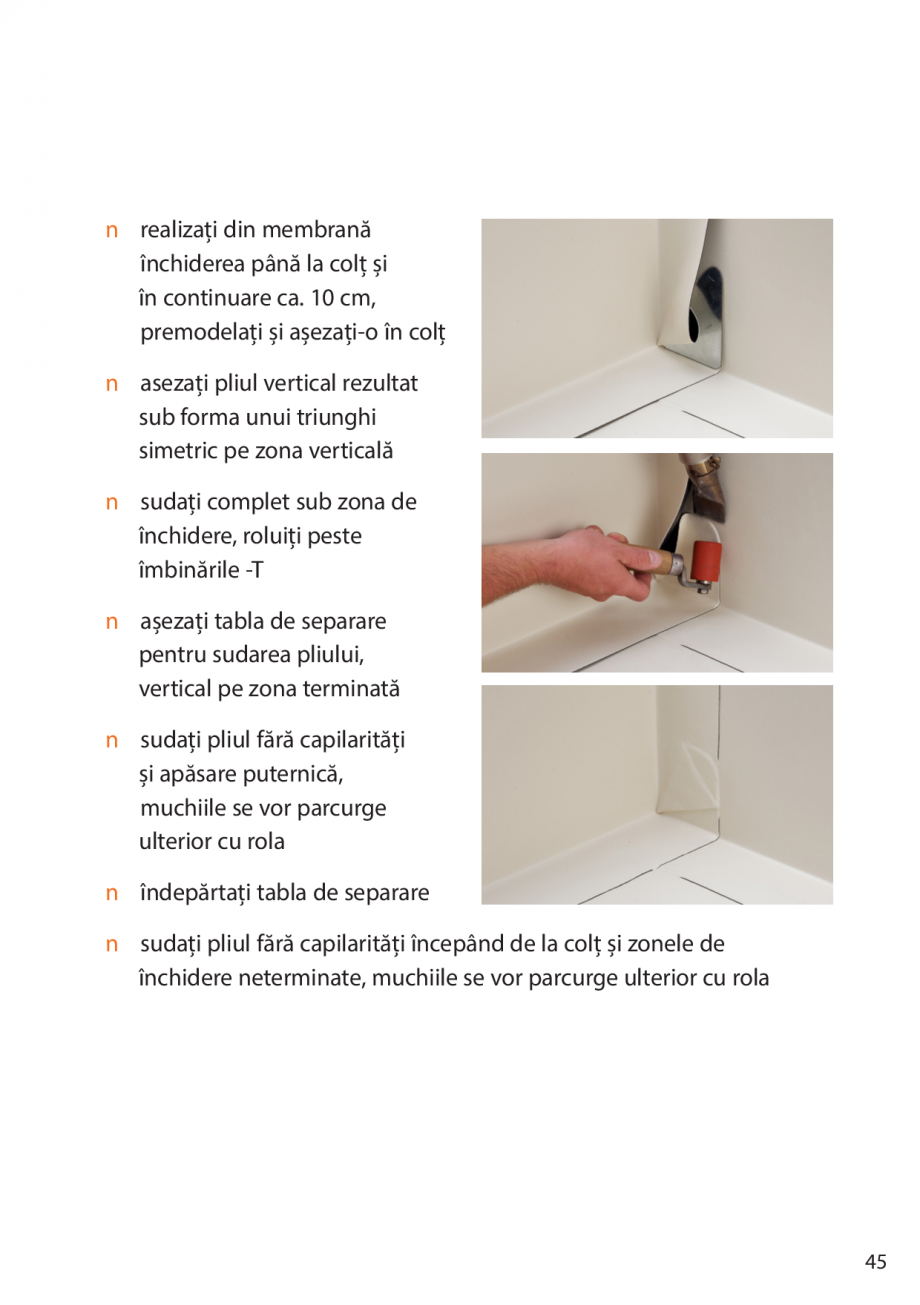

n realizați din membrană
închiderea până la colț și
în continuare ca. 10 cm,
premodelați și așezați-o în colț
n asezați pliul vertical rezultat
sub forma unui triunghi
simetric pe zona verticală
n sudați complet sub zona de
închidere, roluiți peste
îmbinările -T
n așezați tabla de separare
pentru sudarea pliului,
vertical pe zona terminată
n sudați pliul fără capilarități
și apăsare puternică,
muchiile se vor parcurge
ulterior cu rola
n îndepărtați tabla de separare
n sudați pliul fără capilarități începând de la colț și zonele de
închidere neterminate, muchiile se vor parcurge ulterior cu rola
45
Realizarea detaliilor
ColÈ› exterior
5.2.4 Colț exterior cu piesă prefabricată
n executați o secțiune
î
n membrană pentru
realizare de colțul exterior
n premodelați secțiunea,
potriviți și decupați
n potriviți secțiunile, fixați
continuu la muchii și
sudați omogen în zona
bazei
n curățați cu Reiniger/
Nahtaktivierer T/F
membrana și piesa de colț
n teșiți oblic îmbinările -T
de sub piesa de colÈ›
n fixați în puncte, sudați mai
întâi longitudinal, apoi vertical
n sudați suprafețele rămase
fără capilarități de la margine
spre exterior, realizați o
îmbinare omogenă a
cusăturii de cel puțin 2 cm
46
5.2.5 ColÈ› exterior realizat manual
din membrană nearmată
n realizați închiderea de colț
similar cu execuția formei
prefabricate
n premodelați corespunzător
îmbinările -T pentru piesa de
colÈ›
n decupați din membrană
nearmată o piesă de colț
cu ca. 3 cm mai mare
decât lățimea zonelor de
suprapunere
n rotunjiți colțurile
n încălziți cu aer fierbinte
și deformați colțul vertical
n potriviți piesa m
odelată
și fixați punctual în colț
n sudați mai întâi longitudinal,
apoi vertical
n sudați suprafețele rămase
fără capilarități de la margine
spre exterior, realizați o
îmbinare omogenă a
cusăturii de cel puțin 2 cm
47
Realizarea detaliilor
Colțuri interioare /- exterioare
superioare
5.2.6 Colț exterior superior sub formă de pliu
n premodelați și potriviți
pliul, în zona de colț
n așezați hidroizolația simetric
sub formă de pliu și
presați
n folosind tabla de separație
sudați omogen pliul
n teșiți oblic îmbinările -T și
realizați sudarea pentru
închiderea colțului
(alternativ se poate utiliza
piesa prefabricată de colț
interior)
48
5.2.7 Colț interior superior cu membrană nearmată
n premodelați piesa de colț,
potriviți și apoi tăiați,
n decupați din membrană
nearmată o piesă de colț
cu ca. 3 cm mai mare
decât lățimea zonelor de
suprapunere
n rotunjiți colțurile
n încălziți cu aer fier
binte
și deformați colțul din față
n potriviți piesa modelată, fixați
și sudați omogen
(alternativ se poate folosi
piesa prefabricată de colț
exterior)
49
Realizarea detaliilor
Închideri la atic și perete
5.3 Închideri la atic și perete
Membranele hidroizolante pentru închiderile de la atic se vor conduce
până la muchia exterioară a aticului. Membrana de joncțiune se va fixa
mecanic la margine sau va fi lipită pe toată suprafața.
Joncțiunea la muchia aticului respectiv la perete trebuie să fie realizată
etanșă la vânt.
Pentru prinderea mecanică sunt potrivite următoarele:
n profil din tablă cașerată - membrană sudată,
n șine metalice – membrană, sau elemente de fixare singulare
analog fixării perimetrale.
Înălțimi de închidere la perete
până la 5° pantă acoperiș: 10 cm
(peste cota superioară a stratului final) peste 5° pantă acoperiș: 5 cm
Pentru înălțimi ale închiderilor de peste 50 cm va fi realizată o
fixare
intermediară conform punctului 3.4 din aceste instrucțiuni de montaj.
50
Închidere atic cu capac și colțar
din tablă cașerată
ÃŽnchidere atic cu profil-prag
din tablă cașerată

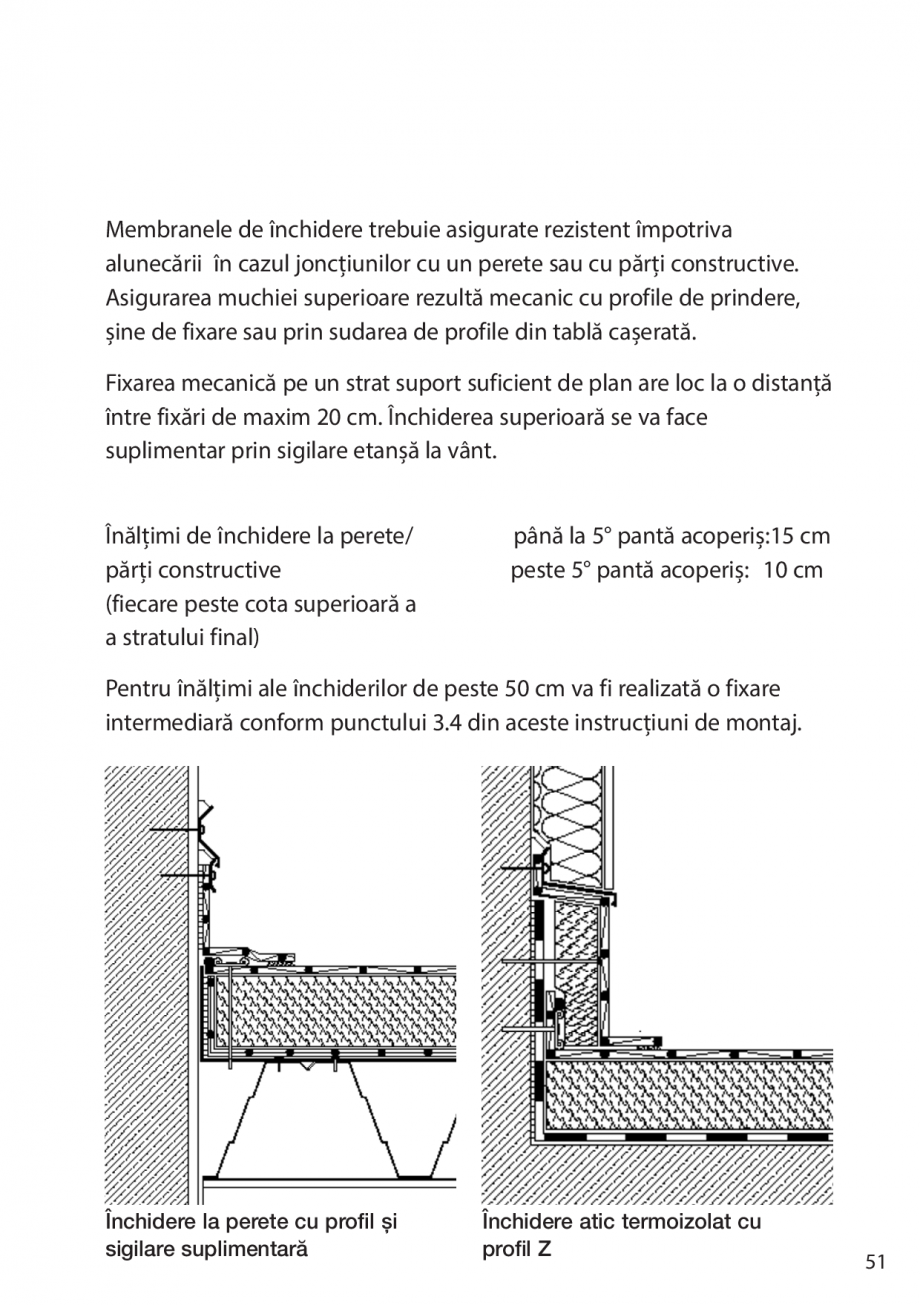

Membranele de închidere trebuie asigurate rezistent împotriva
alunecării în cazul joncțiunilor cu un perete sau cu părți constructive.
Asigurarea muchiei superioare rezultă mecanic cu profile de prindere,
șine de fixare sau prin sudarea de profile din tablă cașerată.
Fixarea mecanică pe un strat suport suficient de plan are loc la o distanță
între fixări de maxim 20 cm. Închiderea superioară se va face
suplimentar prin sigilare etanșă la vânt.
Înălțimi de închidere la perete/
părți constructive
(fiecare peste cota superioară a
a stratului final)
până la 5° pantă acoperiș: 15 cm
peste 5° pantă acoperiș: 10 cm
Pentru înălțimi ale închiderilor de peste 50 cm va fi realizată o fixare
intermediară conform punctului 3.4 din aceste instrucțiuni d
e montaj.
Închidere la perete cu profil și
sigilare suplimentară
ÃŽnchidere atic termoizolat cu
profil Z
51
Realizarea detaliilor
Luminator
5.4 ÃŽnchidere luminator
Închiderile la luminator cu membrane se poate realiza în mod flotant sau
prin lipire. Pentru lungimi ale muchiilor mai mari de 50 cm este necesară
o fixare perimetrală a hidroizolației în câmp. Închiderea superioară
trebuie să rezulte prin fixare mecanică și prin sigilare, de la caz la caz se
poate folosi un sistem de închidere pe bază lichidă.
n
pregătiți separat secțiunile
de membrană pentru fiecare
parte a luminatorului,
Înălțimea secțiunii:
măsurați înălțimea coroanei
și adăugați cel puțin 10 cm
pentru suprapunerea cu
membrana din câmp,
Lățimea secțiunii:
lățimea coroanei la bază și
adăugați de 2 ori lățimea
de suprapunere la îmbinare
n premodelați secțiunea,
desenați muchiile oblice cu
o suprapunere de 5 cm
fiecare, tăiați și montați
n
încălziți și modelați membrana
după colț ca. de 5 cm
52

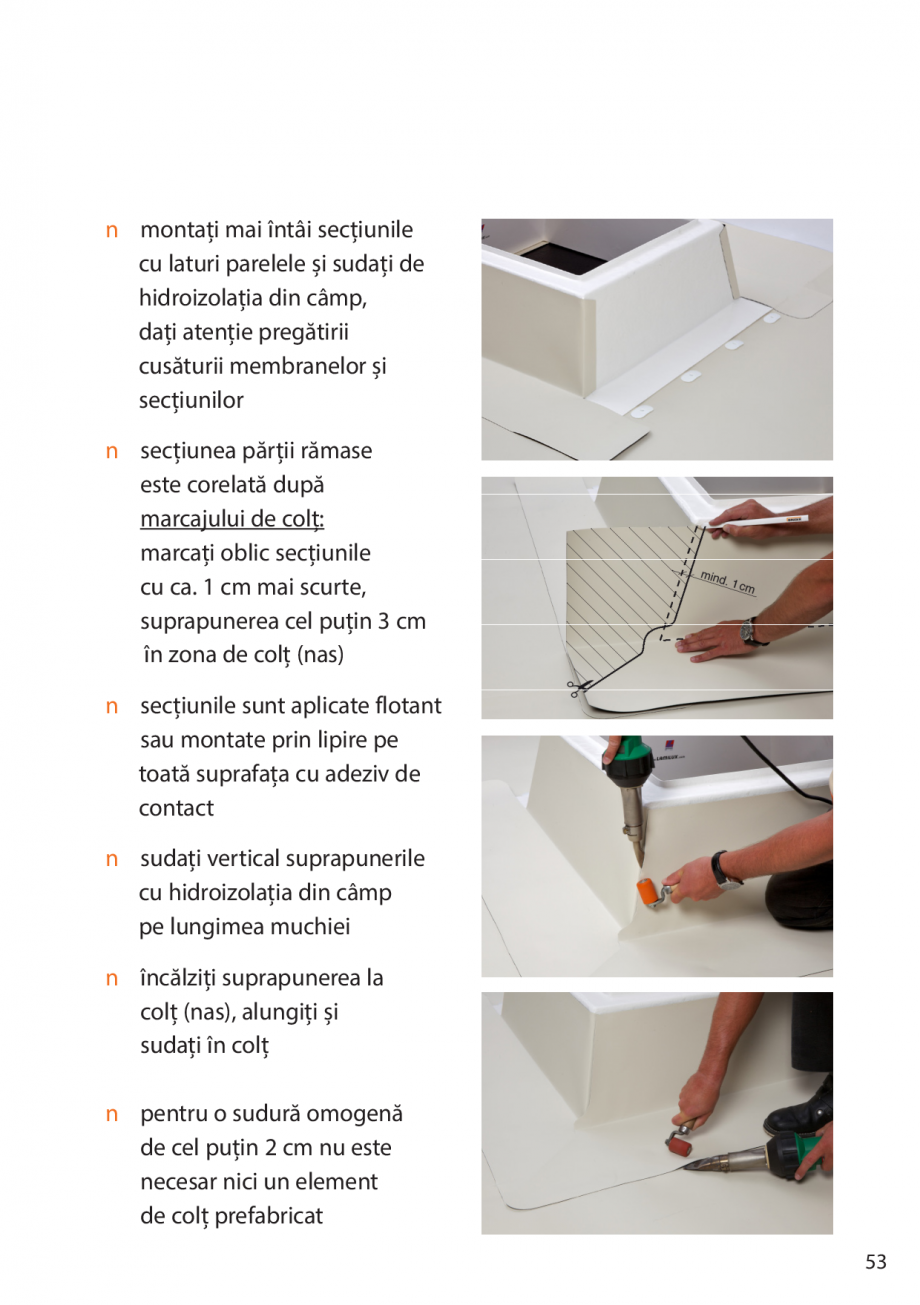

n montați mai întâi secțiunile
cu laturi parelele și sudați de
hidroizolația din câmp,
dați atenție pregătirii
cusăturii membranelor și
secțiunilor
n
secțiunea părții rămase
este corelată după
marcajului de colÈ›:
marcați oblic secțiunile
cu ca. 1 cm mai scurte,
suprapunerea cel puțin 3 cm
în zona de colț (nas)
n secțiunile sunt aplicate flotant
sau montate prin lipire pe
toată suprafața cu adeziv de
contact
n sudați vertical suprapunerile
cu hidroizolația din câmp
pe lungimea muchiei
n încălziți suprapunerea la
colț (nas), alungiți și
sudați în colț
n
pentru o sudură omogenă
de cel puțin 2 cm nu este
necesar nici un element
de colÈ› prefabricat
53
Realizarea detaliilor
Luminator, străpungeri
n alternativ la „nas“ se poate
utiliza o piesă prefabricată:
colÈ› universal pentru
coroanele luminatoarelor
oblice până la ca. 70Â
°,
colț exterior 90° pentru
înclinații a coroanei
luminatorului > 80°,
n montați o baghetă presoare
pe închiderea superioară a
membranei de joncțiune și
sigilați în mod durabil
54
5.5 Străpungeri
Străpungerile se pot realiza cu flanșe sudabile, manșete de etanșare,
flanșe de montare sau hidroizolații lichide. Înălțimile la închidere trebuie
să fie ridicate cel puțin de 0,15 m peste planul suprafeței și la marginea
superioară asigurat împotriva apei de infiltrație.
Distanța dintre străpungerile și alte părți componente (d.ex.
închideri la perete, rosturi de dilatație sau margini) trebuie să fie cel
puțin de 0,30 m.
5.5.1 Străpungeri cu piesă prefabricată - așezată
Când este folosită o formă prefabricată, se vor executa următorii pași
de lucru:
n utilizați piesa prefabricată
disponibilă corespunzătoare
diametrului
n pregătiți zonele de sudură
cu Bauder Reiniger/
Nahtaktivierer T/F
n sudați omogen piesa
prefabricat
ă
n sigilați în mod durabil (elastic)
partea superioară a închiderii
și asigurați-o cu un colier din
oțel inox
55
Realizarea detaliilor
Străpungeri
5.5.2 Străpungeri cu piesă prefabricată - manșon
Dacă din cauze constructive
nu se poate folosi o formă
prefabricată, atunci străpungerea
trebuie cămășuită astfel:
n utilizați piesa prefabricată
disponibilă corespunzătoare
diametrului
n tăiați piesa longitudinal, astfel
să fie pusă în jurul tubului
n pregătiți zonele de sudură
cu Bauder Reiniger/
Nahtaktivierer T/F
n sudați omogen piesa
prefabricată, apoi sudați
peste longitudinal o fâșie din
membrană nearmată
n sigilați în mod durabil (elastic)
partea superioară a închiderii
și asigurați-o cu un colier din
oțel-inox.
56
5.5.3 Străpungeri realizate manual
- construcție verticală
Străpungerile realizate manual se fac din membrană nearmată.
Se vor prelucra din două secțiuni, o manșetă pentru bază și un manș
on.
Sudarea are loc de preferință cu duza de 20 mm, cusătura sudurii trebuie
să fie de ca. 2 cm. Acordați atenție specială necesară pentru pregătirea
îmbinării -T și curățarea cusăturii.
n
realizați secțiuni din
membrană nearmată:
Manșeta de la bază:
cu cel puțin de 20 cm, mai
mare decât străpungerea
Manșon:
lungime 3,14 x diametru
+ 3 cm (sau măsurați cu
un șnur)
înălțimea necesară,
cel puțin 17 cm
n decupați gaura manșetei la
bază cu ca. 1/3 mai mică
decât străpungerea
n încălziți gaura decupajului,
întindeți cu atenție și
râsfrângeți peste străpungere
57
Realizarea detaliilor
Străpungeri
n așezați manșonul în jurul
străpungerii, potriviți exact,
fixați punctual cu puncte
sudură și sudați omogen
cusătura longitudinală
n scoateți manșonul,
pregătiți îmbinarea -T
la interior
n încălziți și deformați pas cu pas,
până când rezultă o
margine destinată pentru
sudură
(pâlnie) lată de 2-3 cm
n lucrați pas cu pas!
n folosiți eventual mănuși de
protecție la temperatură
Indicație: nu deformați
membrana lângă cusătura
longitudinală, există pericolul
ruperii sudurii!
58

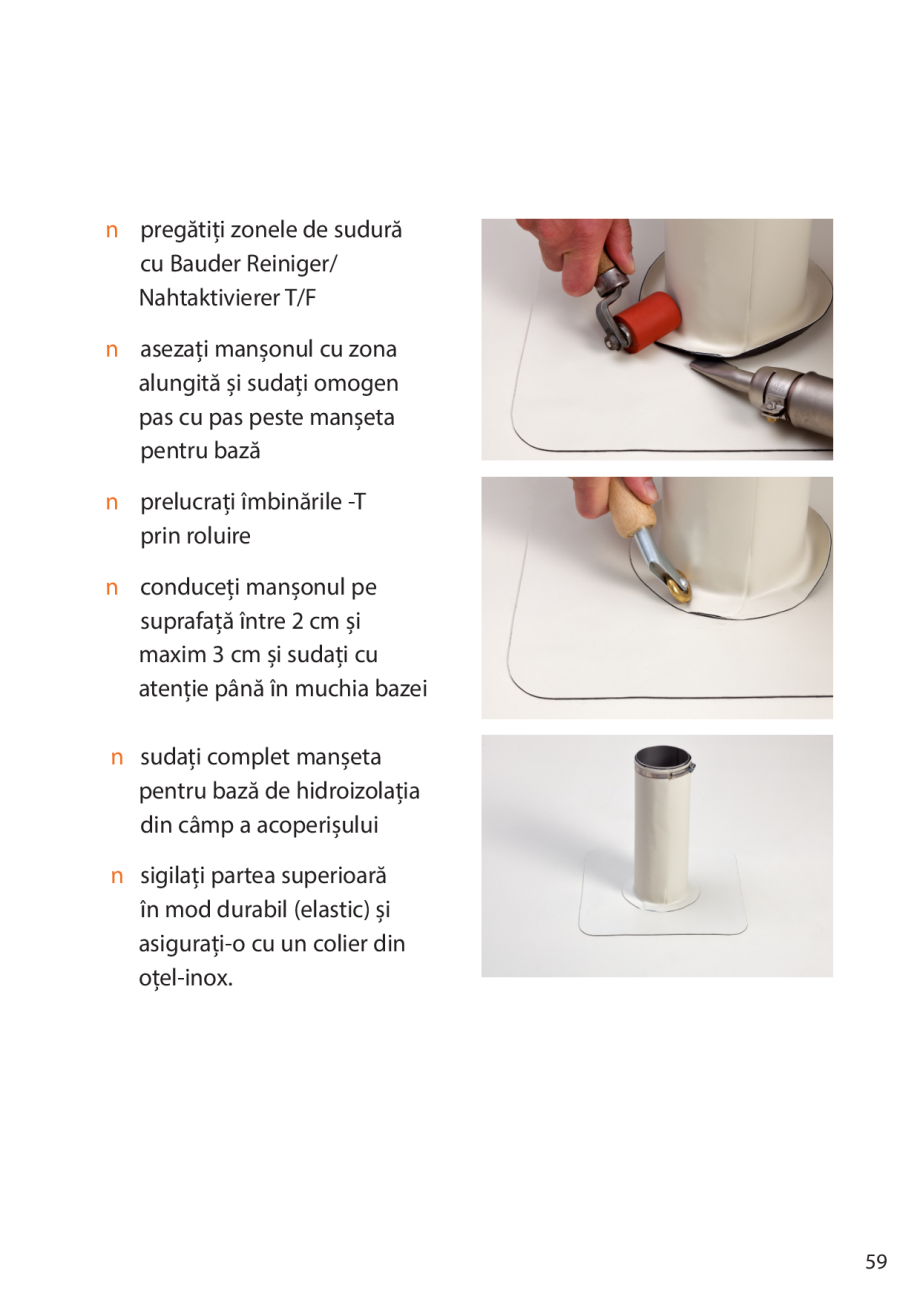

n pregătiți zonele de sudură
cu Bauder Reiniger/
Nahtaktivierer T/F
n asezați manșonul cu zona
alungită și sudați omogen
pas cu pas peste manșeta
pentru bază
n prelucrați îmbinările -T
prin roluire
n conduceți manșonul pe
suprafață între 2 cm și
maxim 3 cm și sudați cu
atenție până în muchia bazei
n sudați complet manșeta
pentru bază de hidroizolația
din câmp a acoperișului
n sigilați partea superioară
în mod durabil (elastic) și
asigurați-o cu un colier din
oțel-inox.
59
Realizarea detaliilor
Străpungeri
5.5.4 Închiderea la o străpungere oblică realizată manual
Pașii pentru realizare sunt
similari construcției verticale,
dar:
n pentru manșeta de la bază
desenați și decupați o secțiune
elipticÄ
ƒ ca. 1/3 mai mică decât
străpungerea
n desenați secțiunea manșonului
cu ajutorul unui model
ajutător, realizați o secțiune
oblică a manșonului
n
Pașii de lucru:
- sudarea longitudinală,
- pregătirea îmbinării -T,
- încălziți și deformați
- pregătirea cusăturii și
- sudarea se face similar
străpungerii verticale, urmați
indicațiile de la punctul 5.5.3
n sigilați partea superioară
în mod durabil (elastic) și
asigurați-o cu un colier din
oțel-inox.
60
5.5.5 Secupoint, siguranță anticădere
Piesa prefabricată Bauder flexible
Rohreinfassung T/F 20 mm este
utilizată la închiderea hidroizolației
de tip Secupoint, anticădere.
Închiderea în partea superioară are
loc cu un colier din oțel-inox și o
sigilare în mod durabil. Înălțimea
de închidere de 295 mm permite o
utilizare universală.
n
n
n
n
n
n
asezați forma prefabricată
peste tija metalică, după caz
folosiți un agent de lubrifiere
pregătiț
i pentru sudare
manșeta cu Reiniger/
Nahtaktivierer T/F
sudați omogen piesa
prefabricată de hidroizolația
din câmp a acoperișului
realizați după răcire testul
cu acul de control
realizați închiderea superioară
înșurubați piesa finală (inel)
Pentru sisteme anticădere de
50 mm (Seculine) se poate
utiliza piesa Bauder flexible
Rohreinfassung T/F 50 mm.
Pașii de lucru de urmat sunt
similari.
61
Realizarea detaliilor
Străpungeri
5.5.6 Închidere cu străpungere conică
Străpungerile conice rotunde până la un diametru al bazei de 500 mm
vor fi realizate din manșetă de la bază și segmente de manșoane din
membrană nearmată. Pentru diametre mai mari, segmentele de manșon
se pot suda direct de hidroizolația din câmp a acoperișului.
Manșetă de la bază
n realizați secțiunea pentru
manșeta de la bază cu ca. 20
cm mai decât diametrul bazei
n decupați gaura manșetei la
bază cu ca. 4 - 5 cm mai mică
decât străpungerea
n încăliziți în zona de
gaură,
alungiți materialul cu atenție și
răsfrângeți peste străpungere
Segmente manșon
Partea conică a hidroizolației se va realiza din două sau mai multe
segmente. Numărul este dependent de diametru și de înclinația
străpungerii. Recomandat vor fi realizate din 2, 3 sau 4 segmente.
n transpuneți și desenați secțiunea laterală a străpungerii conice
pe o membrană nearmată (punctele A, B, A , B )
|
|
n prelungind liniile laterale, rezultă punctul de secțiune C
(vezi în dreapta)
62
Lățimea trasată
membrana nearmată
63
Realizarea detaliilor
Străpungeri
Lățimea trasată
membrana nearmată
64
n
cu raza CB duceți arcul
de cerc cu 1/2, 1/3, sau 1/4
din circumferința inferioară
a conului (punct D)
n duceți linia ajutătoare CD
n adăugați 3,5 cm pentru
suprapunere la bază
(punctul E) și marcați
pe suprafață
n duceți arcul de cerc cu raza CE
până la punctul de secțiune a
liniei CD și mai departe 3,5 cm
paralel la
CD pentru
suprapunerea manșonului
(punct F)
n decupați segmentul de
secțiune (AE-FG)
n transferați modelul pe alte
secțiuni în funcție de numărul
necesar și decupați
Prelucrare:
n încălziți și alungiți membrana
în zona de la bază
n așezati flotant segmentele
sau prin lipire cu adeziv de
contact folosit pe partea
conică a străpungerii
n sudați suprapunerea omogen
vertical și în zona bazei
n prelucrarea și sudarea se
realizează similar de la cazul
străpungerii verticale
65
Realizarea detaliilor
Evacuarea apei
5.6 Evacuarea apei
Gurile de scurgere a apei se vor proiecta și dimensiona în prealabil.
Fiecărei suprafețe de acoperiș se va instala cel puțin o gură de scurgere
și o scurgere pentru urgență. Pentru dimensionarea lor trebuie consultat
un proiectant sau statician.
Pentru construcțiile noi recomandăm folosirea de gurilor de scurgere
cu manșete din material compatibil membranei. Instalarea are loc
conform indicațiilor produc
ătorului, manșeta de închidere se va suda
omogen sub sau peste hidroizolația din câmp a acoperișului.
66
5.6.1 Scurgere de renovare
Piesa prefabricată Bauder Sanierungsablauf T/F este compatibilă cu
membranele BauderTHERMOFIN / BauderTHERMOPLAN.
Hidroizolația din câmp se poate suda direct pe flanșa scurgerii
de renovare Bauder Sanierungsablauf T/F.
n alegeți gura de scurgere
pentru renovare în funcție de
diametrul disponibil
n livrare cu inel și parafrunzar
n montați gura de scurgere de
renovare împreună cu inelul
bine fixat în partea
constructivă a scurgerii
n prindeți gura de scurgere în
stratul suport cu șuruburi
corespunzătoare
n decupați membrana de
acoperiș / manșeta mai mare
cu ca. 2- 3 cm decât scurgerea
n curățați în zona bazei cu
Bauder Reiniger/Nahtaktivierer
n sudați omogen membrana
peste gura de scurgere
67
Realizarea detaliilor
Evacuarea apei
5.6.2 Gură de scurgere laterală
Piesa prefabricată Dachspeier T/F rotund
ă sau rectangulară este
compatibilă cu membranele BauderTHERMOPLAN / BauderTHERMOFIN.
Hidroizolația din câmp se poate suda direct pe flanșa gurii de scurgere
laterale Bauder Dachspeier T/F.
n alegeți gura de scurgere
în funcție de diametru
apropiat respectiv secțiune
și apoi montați
n fixați la verticală scurgerea
în stratul suport cu șuruburi
disponibile corespunzătoare
n confecționați două secțiuni
de manșete și decupați cu
ca. 2 - 3 cm mai mult în locul
scurgerii
n curățați în zona flanei cu
Reiniger/Nahtaktivierer T/F
n sudați homogen prima
secțiuni, teșiți oblic îmbinările
de tip T
n așezați peste a doua secțiune
și sudați omogen
68
5.6.3 Preaplin
Piesa prefabricată Notüberlauf T/F rotundă sau dreptunghiulară este
compatibilă cu membranele BauderTHERMOPLAN / BauderTHERMOFIN.
Hidroizolația se poate suda direct pe flanșa preaplinului Notüberlauf T/F.
n alegeți preaplinul în funcție
de diametrul apropiat
respectiv secțiune
n
fixați la vertical scurgerea
la înălțimea indicată în stratul
suport cu șuruburi disponibile
corespunzătoare
n confecționati secțiunea
manșetei pe contur mai
mare cu ca. 20 cm și
decupați locul scurgerii cu
ca. 2 - 3 cm mai mare
n curățați în zona bazei cu
Reiniger/Nahtaktivierer T/F
n sudați omogen membrana
de acoperiș pe flanșa
preaplinului și membrana de
hidroizolație pe verticală.
69
Realizarea detaliilor
Deflector
5.7 Joncţiune deflector
Piesa prefabricată Dunstrohr T/F este compatibilă pentru membranele
BauderTHERMOPLAN / BauderTHERMOFIN.
Hidroizolația din câmp se poate suda direct pe partea piesei prefabricate.
n centrați corpul de bază corespunzător deschiderii existente
pe construcția portantă și fixați
n închideți etanş bariera de vapori pe corpul de bază
n în funcţie de grosimea termoizolaţiei potriviți deflectorul în
flanșa corpului de bază
n montați partea superioară peste de
flector și fixaţi mecanic
n pregătiți direct peste
hidroizolație manșeta din
membrană de acoperiș
sau o manșetă suplimentară
(secțiunea manșetei ca.
50 x 50 cm), secțiunea
găurii ca. 6 cm mai mare
decât diametrul tubului
n pregătiți pentru sudare piesa
prefabricată şi membrana cu
Bauder Reiniger/Nahtaktivierer
n sudaţi membrana omogen
peste flanÅŸa deflectorului
n sudați manșeta peste
hidroizolația din câmp.
70
Realizarea detaliilor
Flanșă de fixare
5.8 Racord - gură de scurgere cu flanșă
Joncțiunile dintre membranele de material plastic Bauder și
sistemele de evacuare a apei pot fi realizate deasemenea
cu gura de scurgere dotată cu flanșă de fixare.
Pentru garanția unei închideri etanșe durabile și sigure se vor lua în
considerare indicațiilor producătorului de scurgeri cu flanșă de fixare.
Aceste indicații se referă la:
n dispunerea și grosimea
garniturilor
n momentul de strângere
a șuruburilor din flanșă
n alegere
a corectă a
materialului pentru
manșeta de închidere.
Pentru realizarea hidroizolației îmbinării la flanșa de fixare se vor
folosi manșete din membrane nearmate BauderTHERMOPLAN T TL /
BauderTHERMOFIN F TL.
71

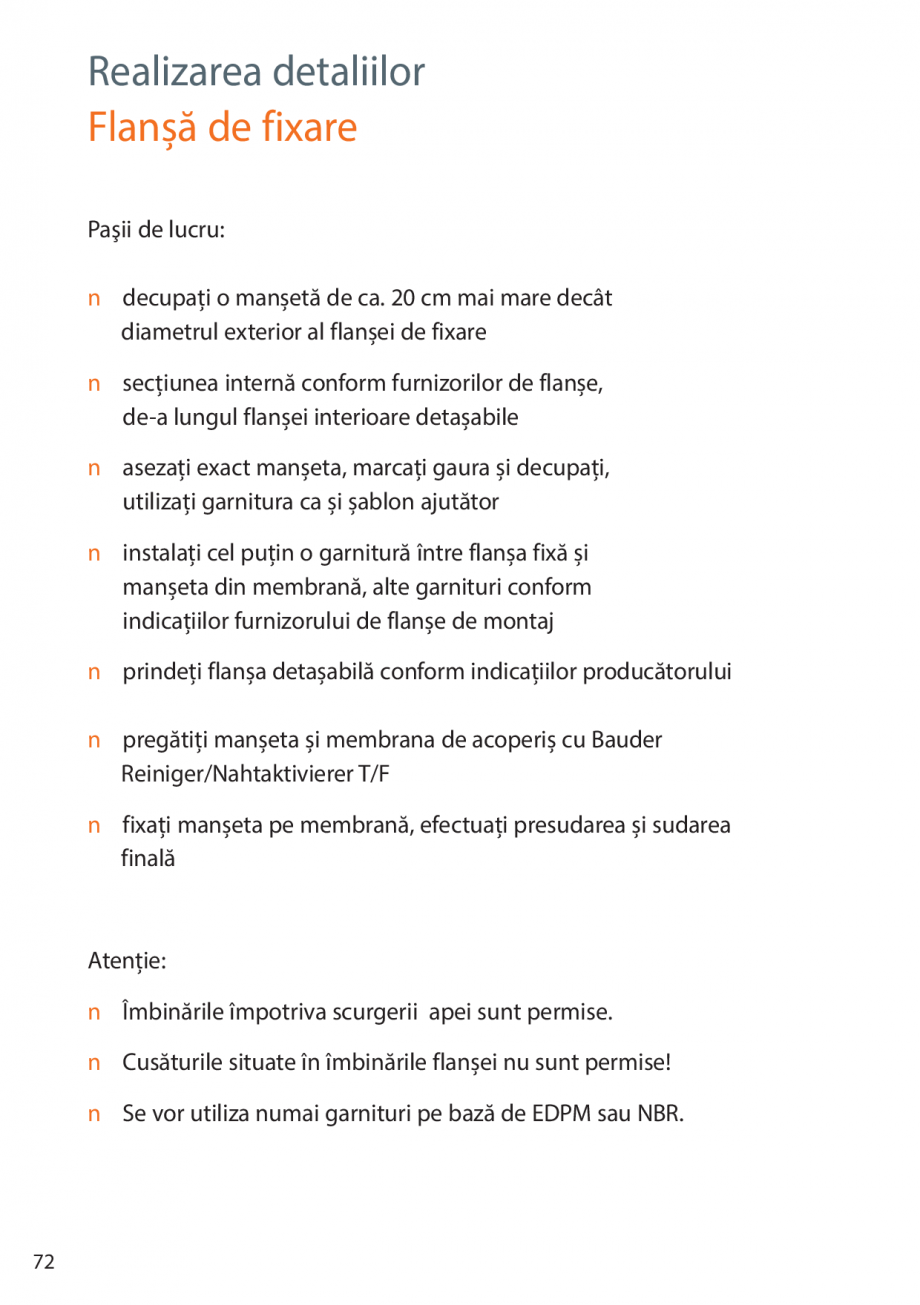

Realizarea detaliilor
Flanșă de fixare
PaÅŸii de lucru:
n decupați o manșetă de ca. 20 cm mai mare decât
diametrul exterior al flanșei de fixare
n secțiunea internă conform furnizorilor de flanșe,
de-a lungul flanșei interioare detașabile
n asezați exact manșeta, marcați gaura și decupați,
utilizați garnitura ca și șablon ajutător
n instalați cel puțin o garnitură între flanșa fixă și
manșeta din membrană, alte garnituri conform
indicațiilor furnizorului de flanșe de montaj
n prindeți flanșa detașabilă conform indicațiilor producătorului
n pregătiți manșeta și membrana de acoperiș cu Bauder
Reiniger/Nahtaktivierer T/F
n fixați manșeta pe membrană, efectuați presudarea și sudarea
finală
Atenție:
n ÃŽmbinÄ
ƒrile împotriva scurgerii apei sunt permise.
n Cusăturile situate în îmbinările flanșei nu sunt permise!
n Se vor utiliza numai garnituri pe bază de EDPM sau NBR.
72
Realizarea detaliilor
Sigilarea
5.9 Sigilarea elastică durabilă în timp
Închiderile superioare ale hidroizolațiilor se vor sigila elastic
pentru evitarea pericolului pătrunderii apei meteoritice pe o lungă
durată de timp.
O bună aderență a sigilaturii pe membrane FPO se obține numai în cazul
dacă este utilizat un primer pentru sigilant.
n se aplică primer-ul pentru sigilant pe suprafața de sigilat
și lăsați să se usuce.
n aplicați ulterior o sigilare elastică durabilă în timp și neteziți.
Rosturile sigilate rămân rosturi care se vor întreține și se vor inspecta
regulat în conformitate cu perioadele de întreținere ale acoperișurilor.
73
Realizarea detaliilor
Montaj delimitare pietriÈ™
5.10 Montaj profil delimitare pietriÅŸ
Profilul de delimitare a pietrișului Kiesfangl
eiste AL 100/80 poate fi
utilizat universal pentru toate sistemele de hidroizolație Bauder.
Datorită construcției sale poate fi așezat atât pe înălțimea de 80 mm cât
și pe 100 mm. Profilul de delimitare a pietrișului este aplicabil până la o
înclinație a acoperișului de 10°.
n confecționati fâșii din
membrană de acoperiș
pentru fixare de lățime
de ca 4,5 cm și lungi de
cel puțin 25 cm
n așezați și aliniați profilul de
delimitare pietriÈ™
n introduceți fâșiile prin
fanta laturii orizontale
a profilului
n distanța între fâșii, în
funcție de înclinația
acoperișului, ex. la 2°
pentru fiecare 50 cm
n fâșiille situate în fața și în
spatele profilului se vor
suda peste hidroizolație
Indicație:
Nu aplicați elemente de prindere
la profilul de delimitare!
74
Notițe
76
S.C. Bauder SRL
Piața 1 Mai nr. 4-5
Cluj-Napoca, Romania
Telefon 0264 20 66 38
Telefax 0264 20 66 39
info@bauder.ro
tehnic@bauder.ro
www.bauder.ro
To
ate specificațiile din acest prospect corespund
standardului tehnic actual. Ne rezervăm dreptul
de a efectua modificări. Informați-vă, dacă
este cazul, cu privire la standardul tehnic valabil în
momentul efectuării comenzii.
0126VL/1113 RO
Alte documentatii ale aceleasi game Vezi toate
Fisa tehnica
1 p | RO
THERMOFOL D
Fisa tehnica
1 p |
THERMOPLAN T TL
