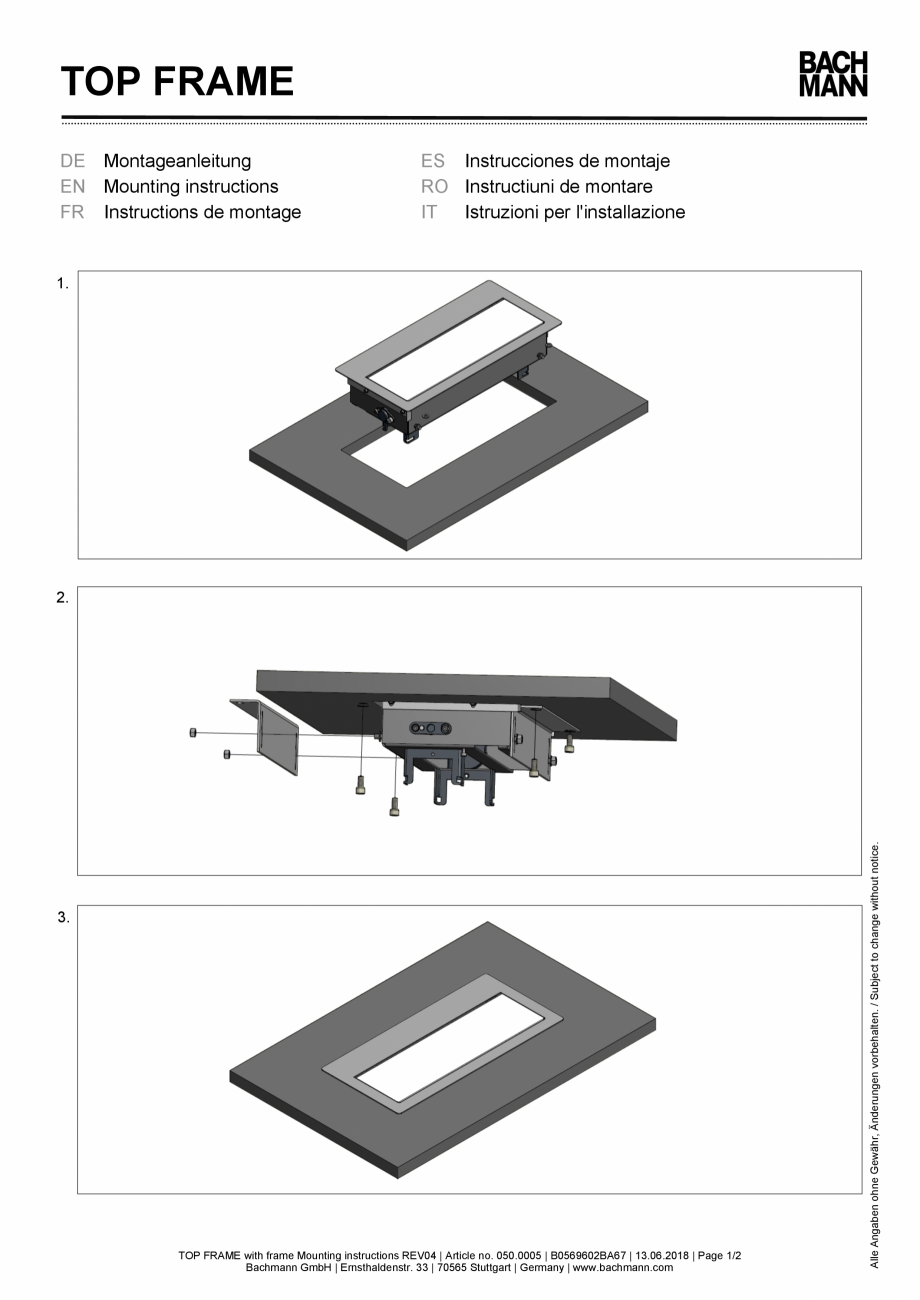

TOP FRAME
DE Montageanleitung
EN Mounting instructions
FR Instructions de montage
ES Instrucciones de montaje
RO Instructiuni de montare
IT Istruzioni per l'installazione
1.
3.
TOP FRAME with frame Mounting instructions REV04 | Article no. 050.0005 | B0569602BA67 | 13.06.2018 | Page 1/2
Bachmann GmbH | Ernsthaldenstr. 33 | 70565 Stuttgart | Germany | www.bachmann.com
Alle Angaben ohne Gewähr, Änderungen vorbehalten. / Subject to change without notice.
2.
TOP FRAME
A
F
Tischplattenstärke von ca. 12mm bis 40mm
Plate thickness from 12mm to 40mm
12
B
G
R2 (4x)
H
D
2,9
E
C
Y
Schwenkrichtung /
turn direction
Y
Asymmetrisch /
asymmetrical
A
B
C
D
E
F
G
H
M
330mm
145mm
ca. 110,00mm
340,5mm
162mm
270mm
169mm
30mm
XXL
512,5mm
145mm
ca. 110,00mm
523mm
162mm
270mm
169mm
121,25mm
M
330mm
145mm
ca. 110,00mm
400,5mm
192mm
270mm
169mm
30mm
XXL
512,5mm
145mm
ca. 110,00mm
583mm
192mm
270mm
169mm
121,25mm
Symmetrisch /
symmetrical
