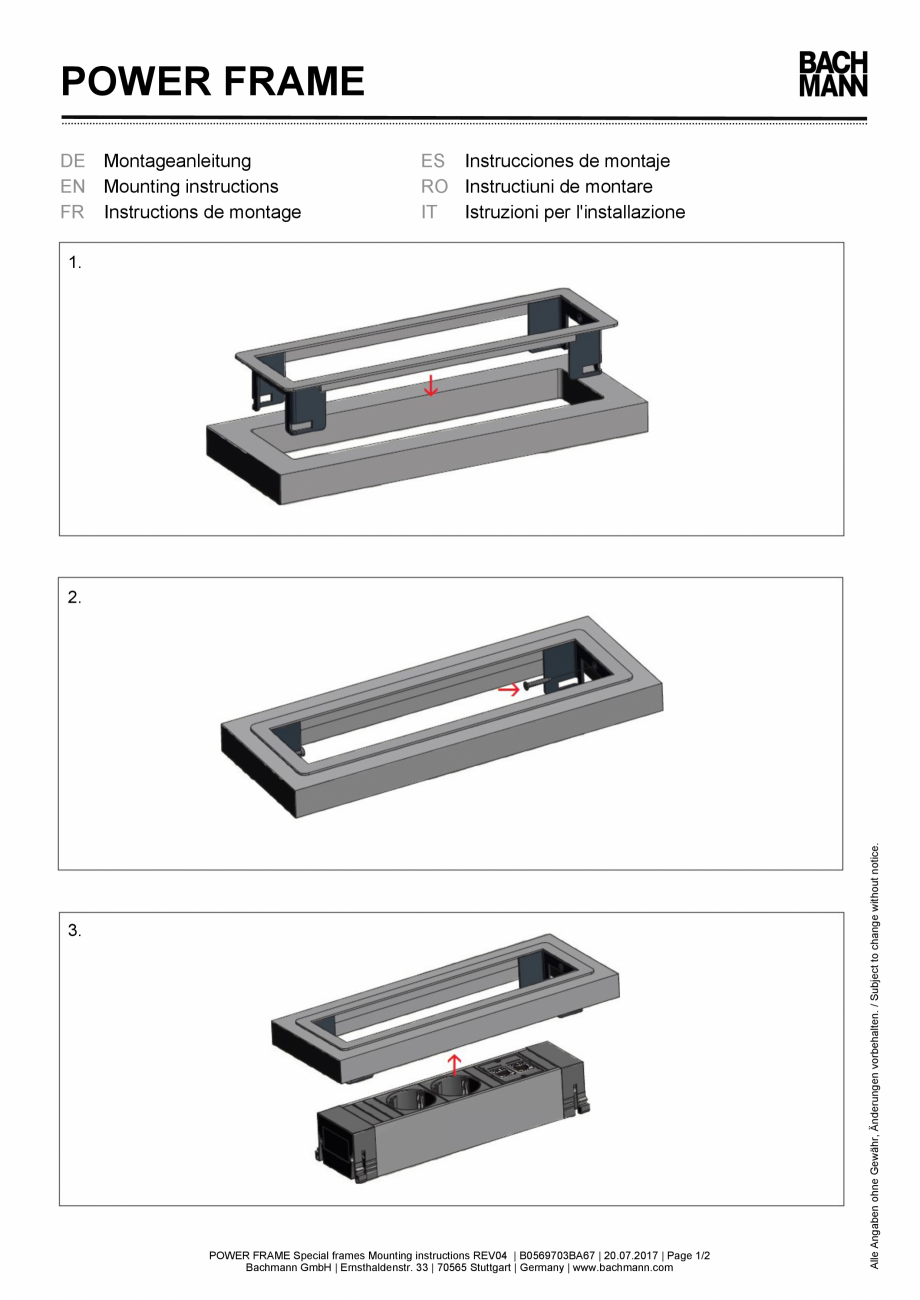

POWER FRAME
DE Montageanleitung
EN Mounting instructions
FR Instructions de montage
ES Instrucciones de montaje
RO Instructiuni de montare
IT Istruzioni per l'installazione
1.
3.
POWER FRAME Special frames Mounting instructions REV04 | B0569703BA67 | 20.07.2017 | Page 1/2
Bachmann GmbH | Ernsthaldenstr. 33 | 70565 Stuttgart | Germany | www.bachmann.com
Alle Angaben ohne Gewähr, Änderungen vorbehalten. / Subject to change without notice.
2.
POWER FRAME
Tisch-Ausschnittmaße / Table cut-out dimensions
A
B
C
D
1-fach / 1-way
140,00mm
60,00mm
156,00mm
73,0mm
2-fach / 2-way
182,50mm
60,00mm
198,50mm
73,00mm
5-fach / 5-way
310,00mm
60,00mm
326,00mm
73,00mm
7-fach / 7-way
395,00mm
60,00mm
411,00mm
73,00mm
8-fach / 8-way
437,50mm
60,00mm
453,50mm
73,00mm
Ausschnitt für flächenbündige
Version dem Produkt anpassen
Eckenradius 5mm
Adapt table section to product for
flush-mounted version
radius 5mm
