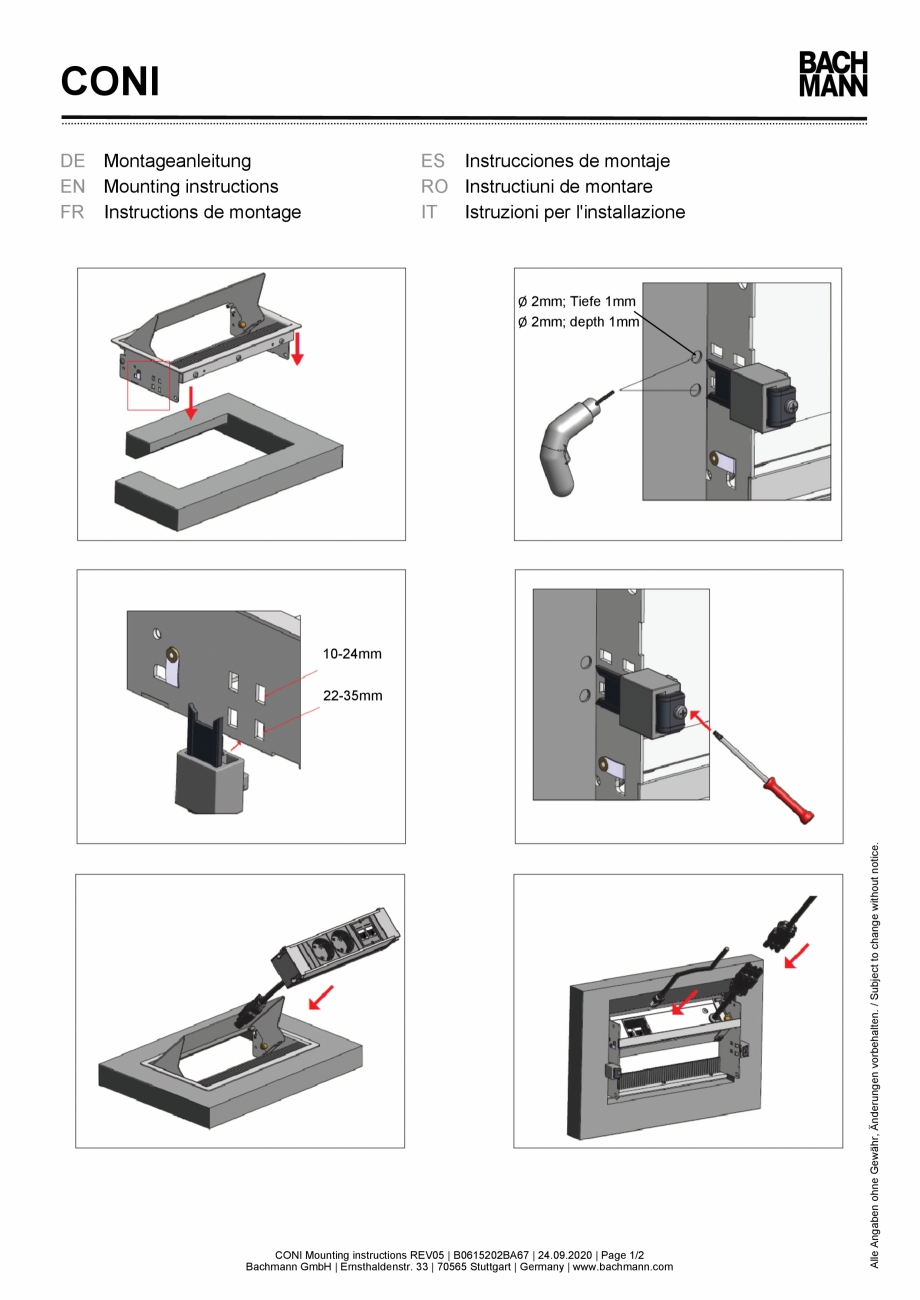

CONI
DE Montageanleitung
EN Mounting instructions
FR Instructions de montage
ES Instrucciones de montaje
RO Instructiuni de montare
IT Istruzioni per l'installazione
Ø 2mm; Tiefe 1mm
Ø 2mm; depth 1mm
10-24mm
CONI Mounting instructions REV05 | B0615202BA67 | 24.09.2020 | Page 1/2
Bachmann GmbH | Ernsthaldenstr. 33 | 70565 Stuttgart | Germany | www.bachmann.com
Alle Angaben ohne Gewähr, Änderungen vorbehalten. / Subject to change without notice.
22-35mm
CONI
A
Tisch-Ausschnittmaße / Table cut-out dimensions
A
B
C
D
E
F
G
S
138mm
230mm
15mm
55°
10-35mm
248mm
151mm
M*
138mm
272,5mm
15mm
55°
10-35mm
290,5mm
151mm
L
138mm
368,5mm
15mm
55°
10-35mm
386,5mm
151mm
Achtung: Toleranz für alle A-/B-Maße = + 0,50mm
Attention: Tolerance for all A-/B-dimensions = + 0,50mm
Ausschnitt für flächenbündige
Version dem Produkt anpassen
Eckenradius 5mm
Adapt table section to product for
flush-mounted version
radius 5mm
*Achtung: Keine Standardgröße/ A ... ascunde
