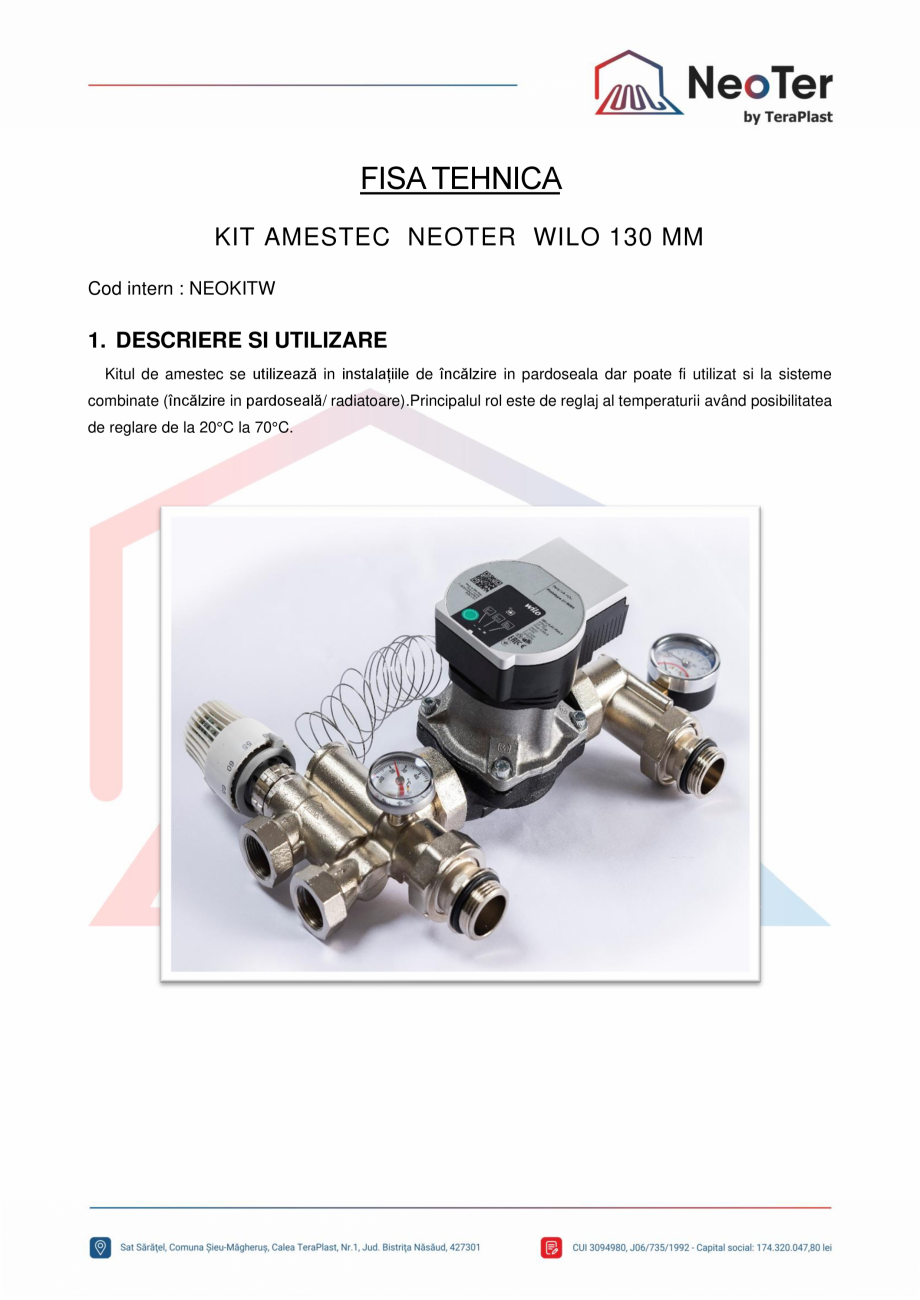

Kit amestec 130 mm TeraPlast WILO
FISA TEHNICA
KIT AMESTEC NEOTER WILO 130 MM
Cod intern : NEOKITW
1. DESCRIERE SI UTILIZARE
Kitul de amestec se utilizează in instalațiile de încălzire in pardoseala dar poate fi utilizat si la sisteme
combinate (încălzire in pardoseală/ radiatoare).Principalul rol este de reglaj al temperaturii având posibilitatea
de reglare de la 20°C la 70°C.
2. CARACTERISTICI TEHNICE

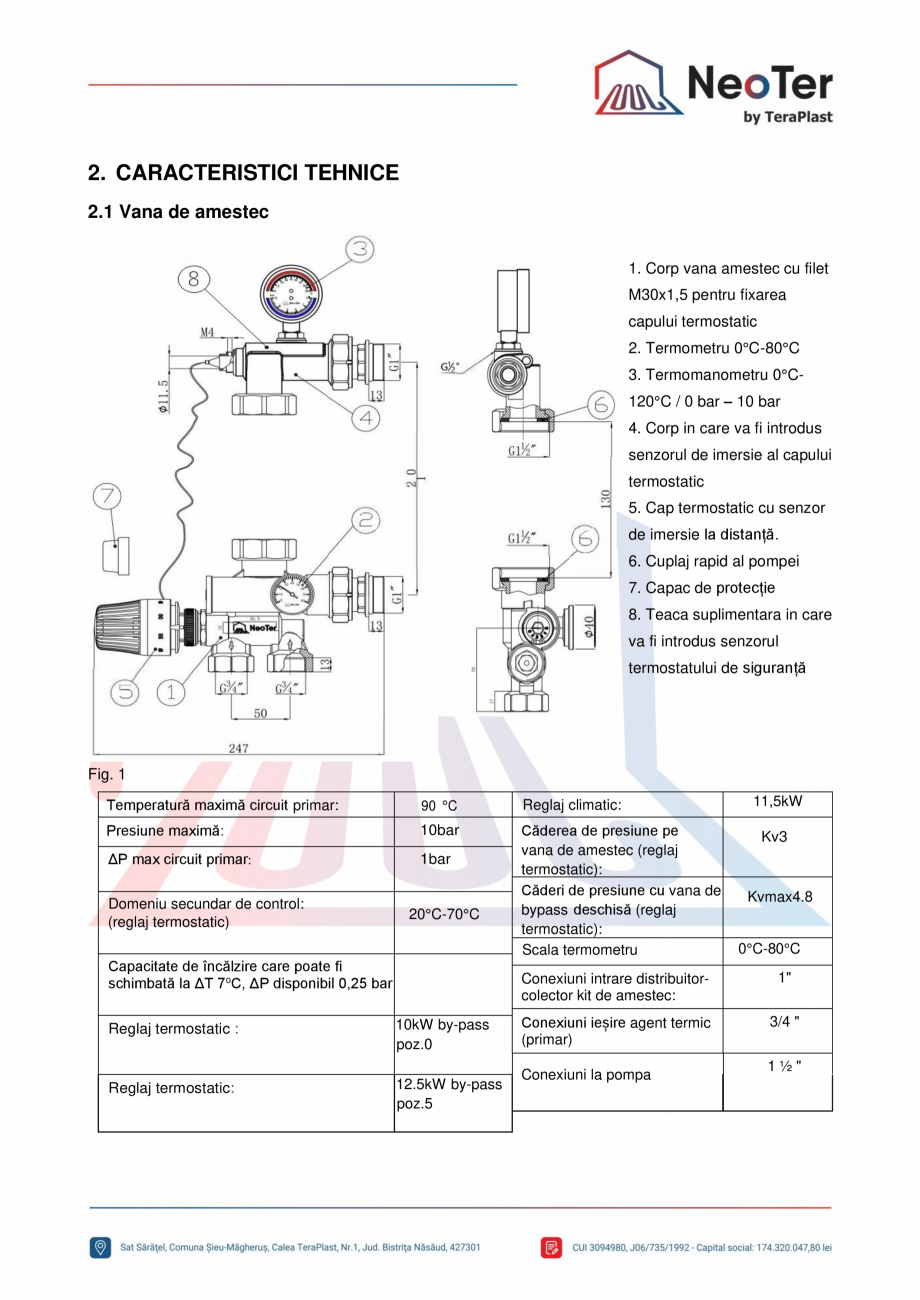

2.1 Vana de amestec
1. Corp vana amestec cu filet
M30x1,5 pentru fixarea
capului termostatic
2. Termometru 0°C-80°C
3. Termomanometru 0°C120°C / 0 bar – 10 bar
4. Corp in care va fi introdus
senzorul de imersie al capului
termostatic
5. Cap termostatic cu senzor
de imersie la distanță.
6. Cuplaj rapid al pompei
7. Capac de protecție
8. Teaca suplimentara in care
va fi introdus senzorul
termostatului de siguranță
Fig. 1
Temperatură maximă circuit primar:
90 °C
Reglaj climatic:
Presiune maximă:
10bar
ΔP max circuit primar:
1bar
Căderea de presiune pe
vana de amestec (reglaj
termostati
c):
Căderi de presiune cu vana de
bypass deschisă (reglaj
termostatic):
Scala termometru
Domeniu secundar de control:
(reglaj termostatic)
20°C-70°C
Capacitate de încălzire care poate fi
schimbată la ΔT 7oC, ΔP disponibil 0,25 bar
Reglaj termostatic :
10kW by-pass
poz.0
Reglaj termostatic:
12.5kW by-pass
poz.5
11,5kW
Kv3
Kvmax4.8
0°C-80°C
Conexiuni intrare distribuitorcolector kit de amestec:
1"
Conexiuni ieșire agent termic
(primar)
3/4 "
Conexiuni la pompa
1½"

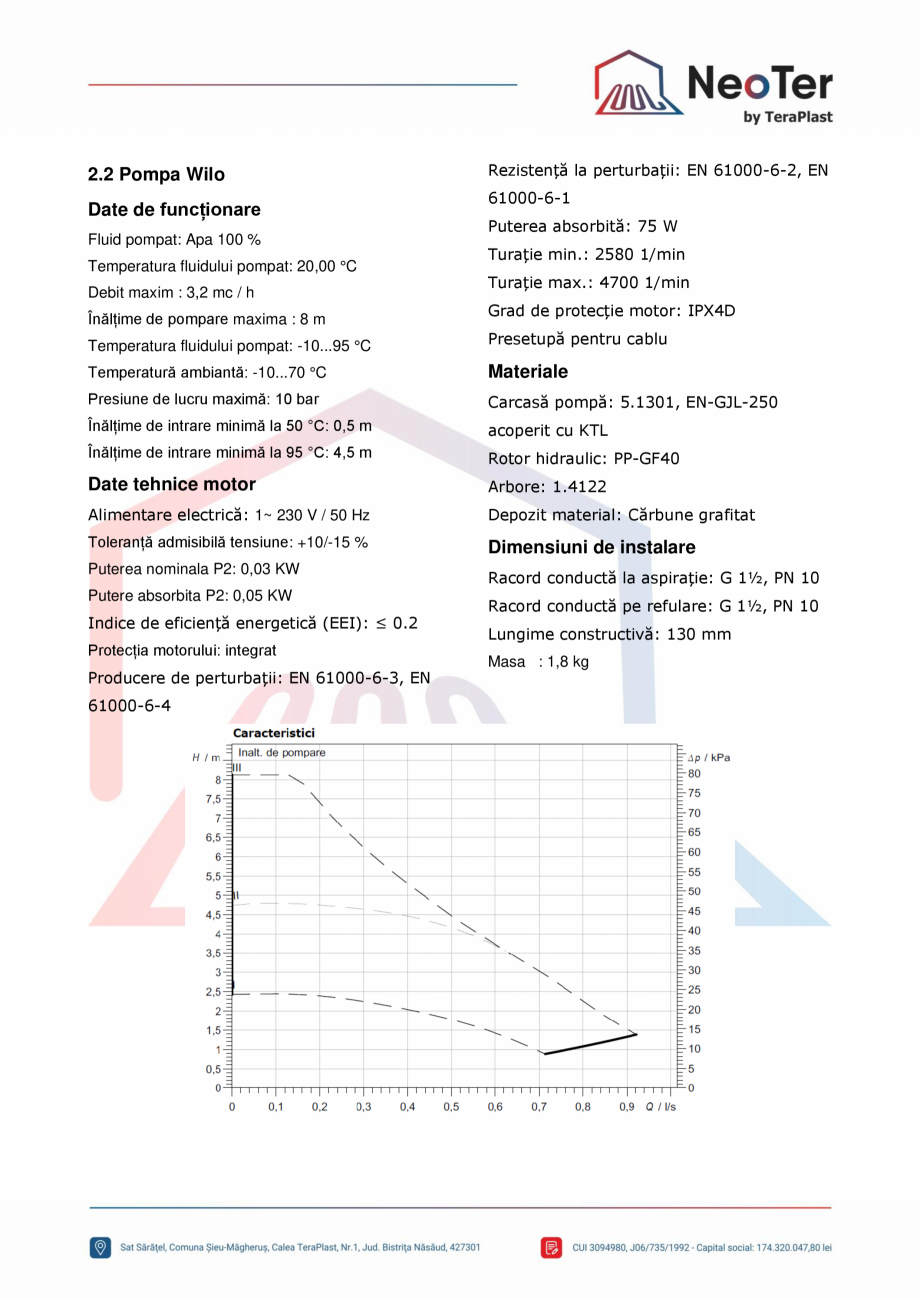

2.2 Pompa Wilo
Date de funcționare
Fluid pompat: Apa 100 %
Temperatura fluidului pompat: 20,00 °C
Debit maxim : 3,2 mc / h
Înălțime de pompare maxima : 8 m
Rezistență la perturbații: EN 61000-6-2, EN
61000-6-1
Puterea absorbită: 75 W
Turație min.: 2580 1/min
Turație max.: 4700 1/min
Grad de protecție motor: IPX4D
Temperatura fluidului pompat: -10...95 °C
Presetupă pentru cablu
Temperatură ambiantă: -10...70 °C
Materiale
Presiune de lucru maximă: 10 bar
Carcasă pompă: 5.13
01, EN-GJL-250
Înălțime de intrare minimă la 50 °C: 0,5 m
acoperit cu KTL
Înălțime de intrare minimă la 95 °C: 4,5 m
Rotor hidraulic: PP-GF40
Date tehnice motor
Arbore: 1.4122
Alimentare electrică: 1~ 230 V / 50 Hz
Depozit material: Cărbune grafitat
Toleranță admisibilă tensiune: +10/-15 %
Dimensiuni de instalare
Puterea nominala P2: 0,03 KW
Racord conductă la aspirație: G 1½, PN 10
Putere absorbita P2: 0,05 KW
Racord conductă pe refulare: G 1½, PN 10
Indice de eficiență energetică (EEI): ≤ 0.2
Protecția motorului: integrat
Producere de perturbații: EN 61000-6-3, EN
61000-6-4
Lungime constructivă: 130 mm
Masa : 1,8 kg
3. FUNCTIONARE

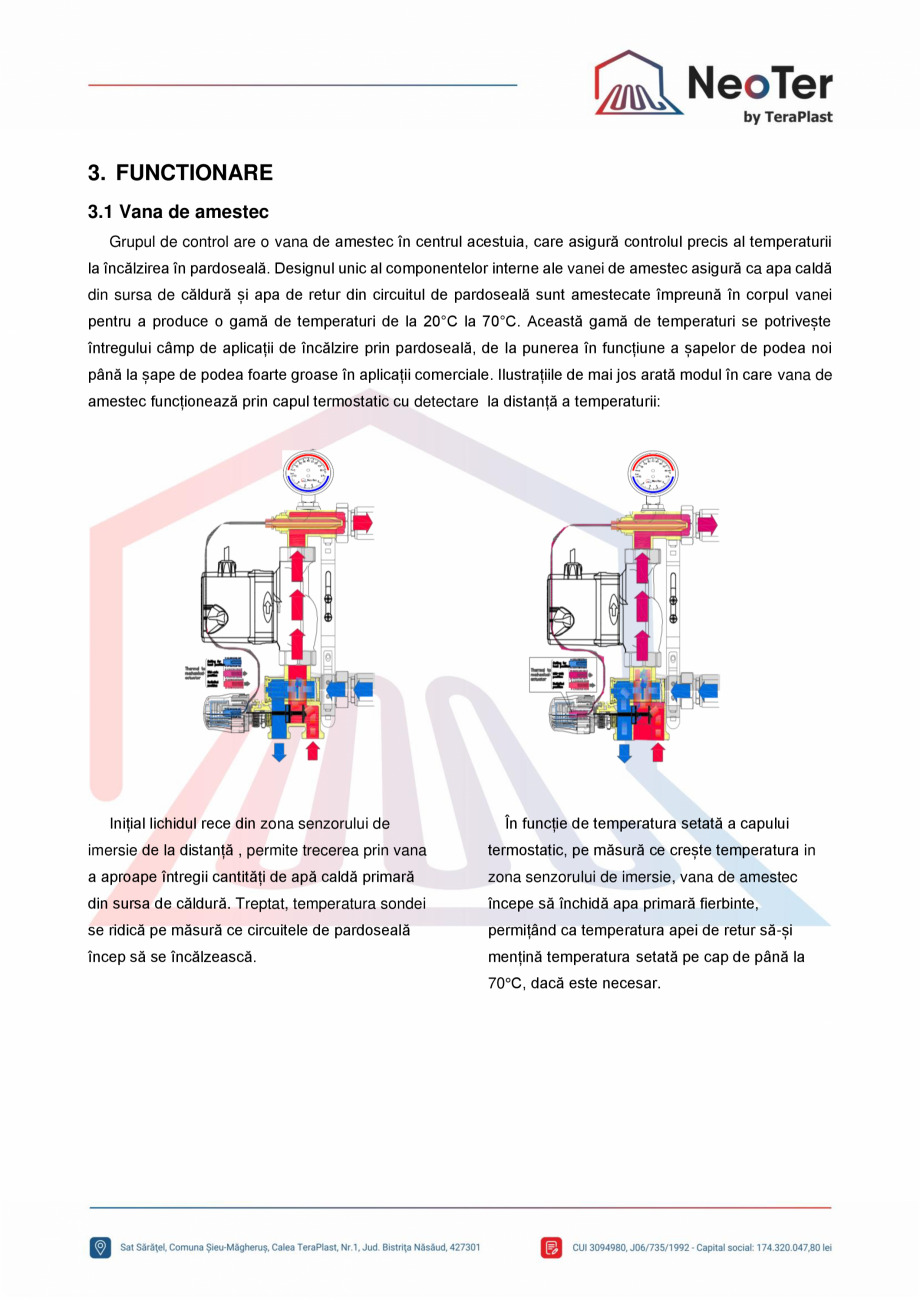

3.1 Vana de amestec
Grupul de control are o vana de amestec în centrul acestuia, care asigură controlul precis al temperaturii
la încălzirea în pardoseală. Designul unic al componentelor interne ale vanei de amestec asigură ca apa caldă
din sursa de căldură și apa de retur din circuitul de pardoseală
sunt amestecate împreună în corpul vanei
pentru a produce o gamă de temperaturi de la 20°C la 70°C. Această gamă de temperaturi se potrivește
întregului câmp de aplicații de încălzire prin pardoseală, de la punerea în funcțiune a șapelor de podea noi
până la șape de podea foarte groase în aplicații comerciale. Ilustrațiile de mai jos arată modul în care vana de
amestec funcționează prin capul termostatic cu detectare la distanță a temperaturii:
Inițial lichidul rece din zona senzorului de
În funcție de temperatura setată a capului
imersie de la distanță , permite trecerea prin vana
termostatic, pe măsură ce crește temperatura in
a aproape întregii cantități de apă caldă primară
zona senzorului de imersie, vana de amestec
din sursa de căldură. Treptat, temperatura sondei
începe să închidă apa primară fierbinte,
se ridică pe măsură ce circuitele de pardoseală
permițând ca temperatura apei de retur să-și
încep să se
încălzească.
mențină temperatura setată pe cap de până la
70°C, dacă este necesar.
După atingerea la sondă a temperaturii setate
Vana termostatică de amestec are o supapă de
pe cap, sertarul echilibrează cantitatea potrivită de
creștere a debitului care permite apei de retur să
apă caldă primară și apă returnată secundară
curgă direct în priza de apă mixtă. Astfel, se
pentru a menține această temperatură. În funcție
răcește temperatura apei de amestec sesizată de
de setarea termostatului, apa caldă ar putea fi
la distanță și provoacă deschiderea supapei de
aproape complet închisă, permițând temperaturi
amestec, permițând să intre mai multă apă caldă
foarte scăzute potrivite pentru punerea în
primară prin camera de amestec și ridică
funcțiune a șapelor de până la 20 ° C, dacă este
temperatura la cea setată pe cap
necesar

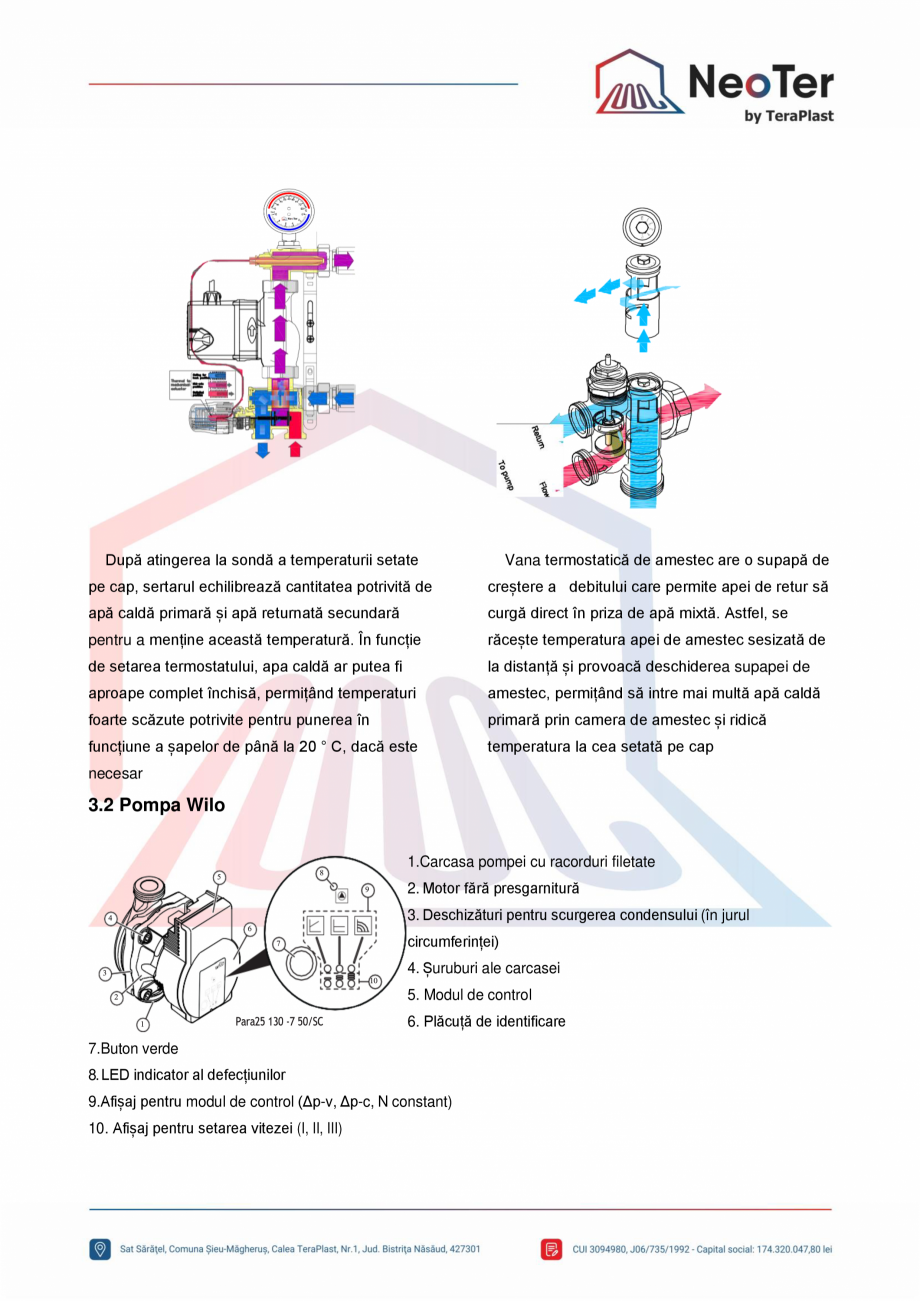

3.2 Pompa Wilo
1.Carcasa pompei cu racorduri filetate
2. Motor fără presgarnitur
3. Deschizături pentru scurgerea condensului (în jurul
circumferinței)
4. Șuruburi ale carcasei
5. Modul de control
6. Plăcuță de identificare
7.Buton verde
8. LED indicator al defecțiunilor
9.Afișaj pentru modul de control (Δp-v, Δp-c, N constant)
10. Afișaj pentru setarea vitezei (I, II, III)
Conexiune electrică
Setare standard din fabrică

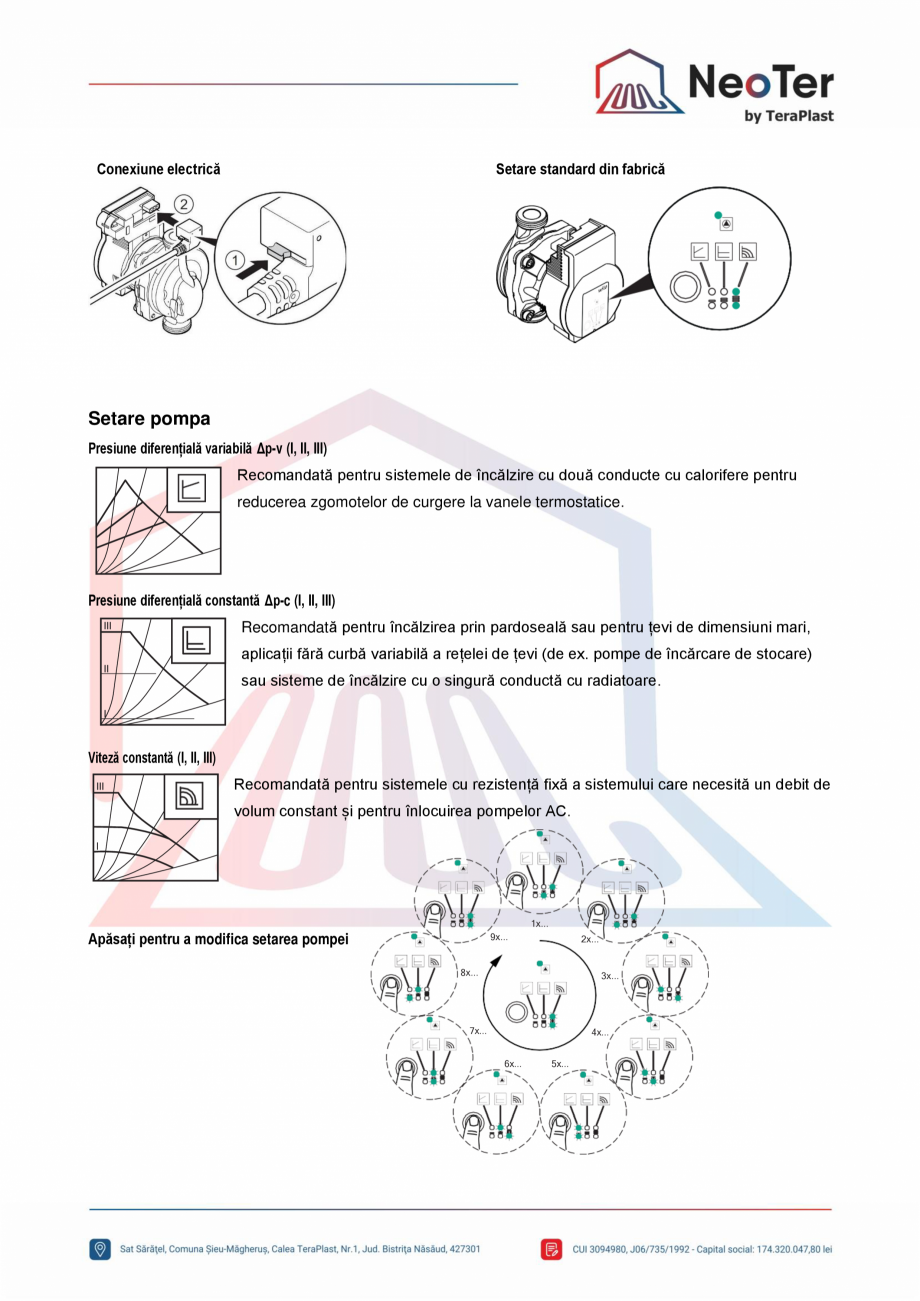

Setare pompa
Presiune diferențială variabilă Δp-v (I, II, III)
Recomandată pentru sistemele de încălzire cu două conducte cu calorifere pentru
reducerea zgomotelor de curgere la vanele termostatice.
Presiune diferențială constantă Δp-c (I, II, III)
Recomandată pentru încălzirea prin pardoseală sau pentru țevi de dimensiuni mari,
aplicații fără curbă variabilă a rețelei de țevi (de ex. pompe de încărcare de stocare)
sau sisteme de încălzire cu o singură conductă cu radiatoare.
Viteză constantă (I, II, III)
Recomandată pentru sistemele cu rezistență fixă a sistemului care necesită un debit de
volum constant și pentru înlocuirea pompelor AC.
1x...
Apăsați pentru a modifica setarea pompei
9x...
2x...
8x...
3x...
7x...
4x...
6x...
5x...

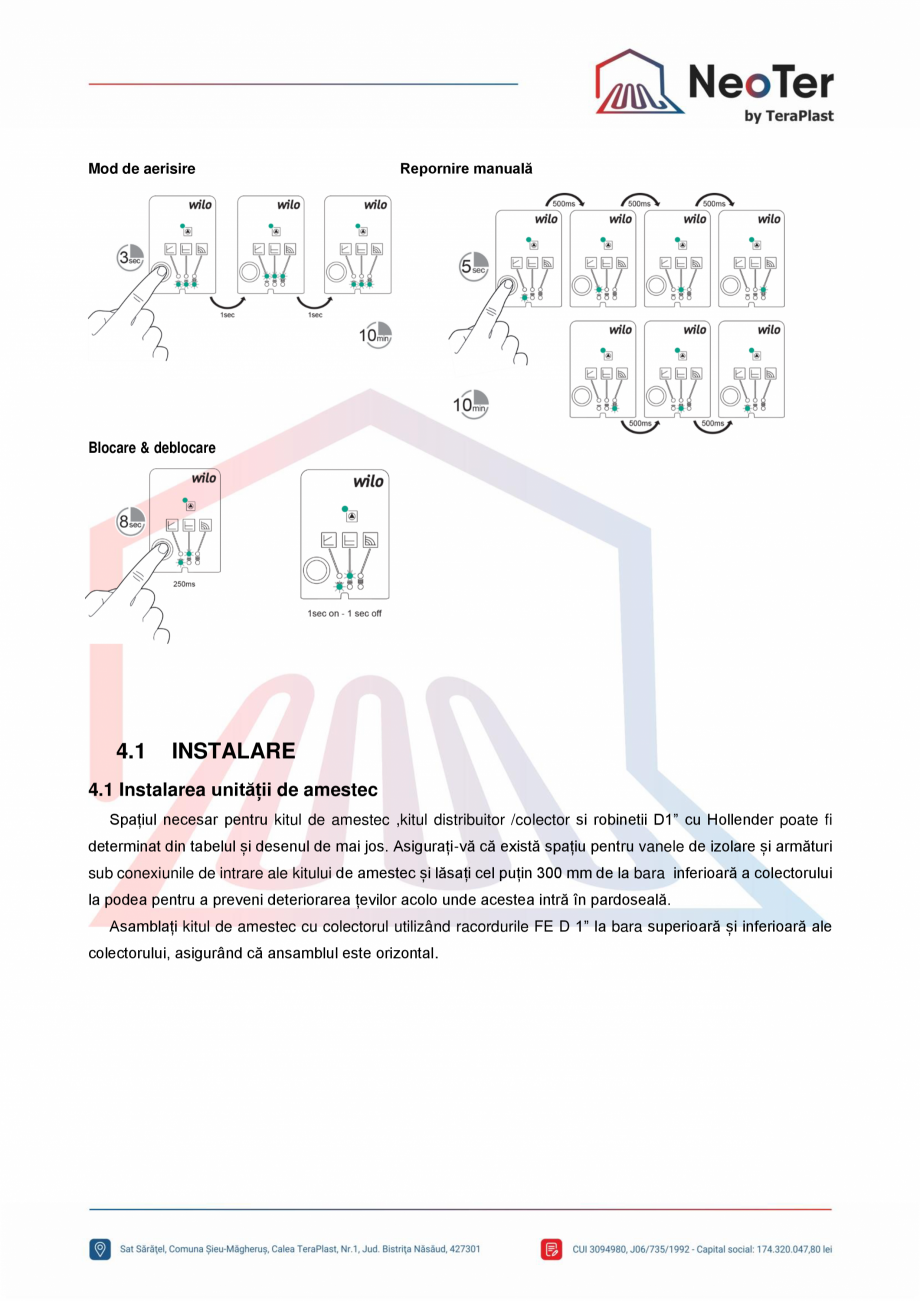

Mod de aerisire
Repornire manuală
Blocare & deblocare
4.1
INSTALARE
4.1 Instalarea unității de amestec
Spațiul necesar pentru kitul de amestec ,kitul distribuitor /colector si robinetii D1” cu Hollender poate fi
determinat din tabelul și desenul de mai jos. Asigurați-vă că există spațiu pentru vanele de izolare și armături
sub conexiunile de intrare ale kitului de amestec și lăsați cel puțin 300 mm de la bara inferioară a colectorului
la podea pentru a preveni deteriorarea țevilor acolo unde acestea intră în pardoseală.
Asamblați kitul de amestec cu colectorul utilizând racordurile FE D 1” la bara superioară și inferioară ale
colectorului, asigurând că ansamblul este orizontal.
Tip
L mm
2 căi
500
3 căi
550
4 căi
600
5 căi
650
6 căi
700
7 căi
750
8 căi
800
9 căi
850
10 căi
900
11 căi
950
12 căi
1000
L
Fig.2.1
L
Fig.2.2

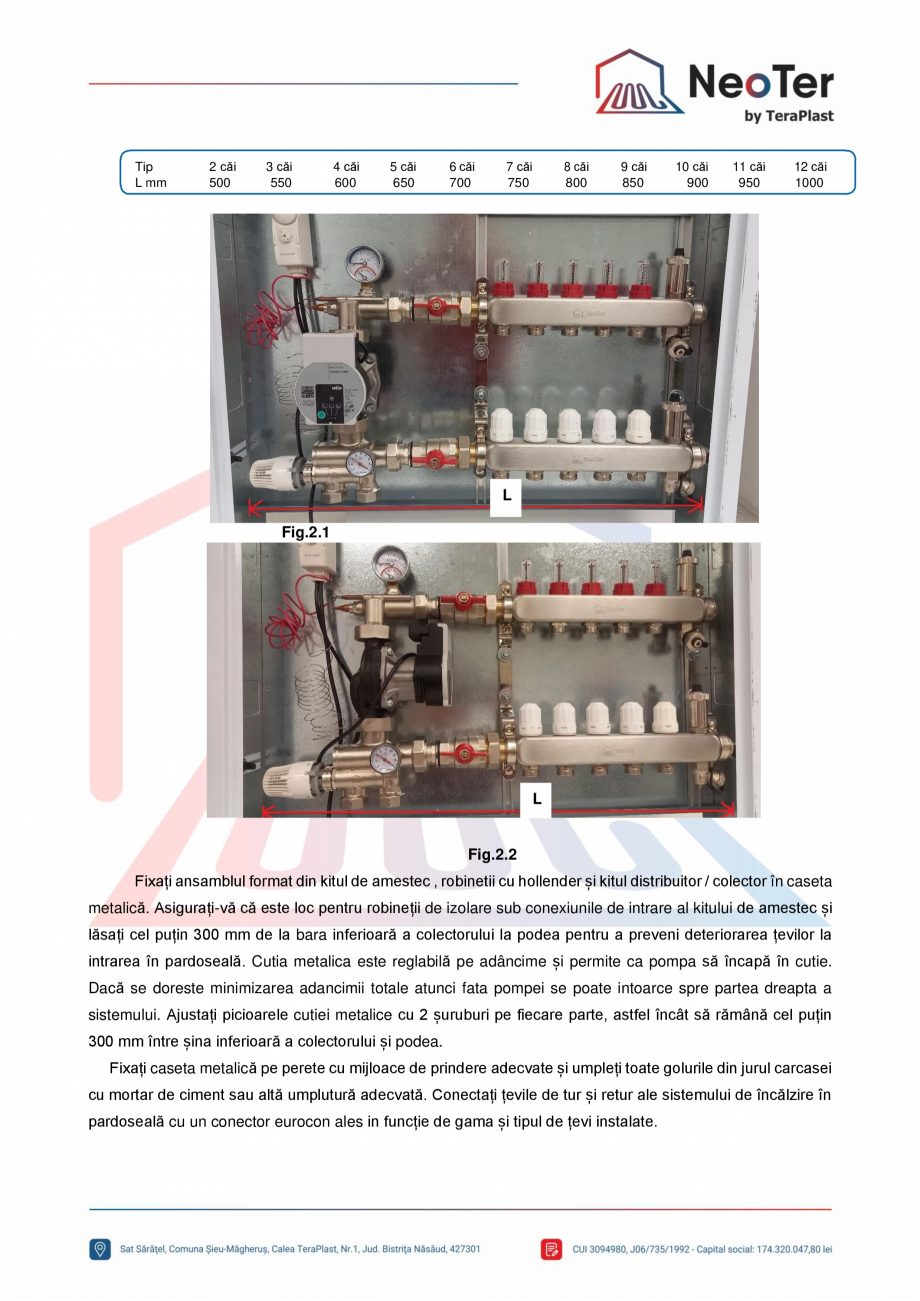

Fixați ansamblul format din kitul de amestec , robinetii cu hollender și kitul distribuitor / colector în caseta
metalică. Asigurați-vă că este loc pentru robineții de izolare sub conexiunile de intrare al kitului de amestec și
lăsați cel puțin 300 mm de la bara inferioară a colectorului la podea pentru a preveni deteriorarea țevilor la
intrarea în pardoseală. Cutia metalica este reglabilă pe adâncime și permite ca pompa să încapă în cutie.
Dacă se doreste minimizarea adancimii totale atunci fata pompei se poate intoarce spre partea dreapta a
sistemului. Ajustați picioarele cutiei metalice cu 2 șuruburi pe fiecare parte, astfel încât să rămână cel puțin
300 mm între șina inferioară a colectorului și podea.
Fixați caseta metalică pe perete cu mijloace de prindere adecvate și umpleți toate golurile din jurul carcasei
cu mortar de ciment sau altă umplutură adecvată. Conectați țevile de tur
și retur ale sistemului de încălzire în
pardoseală cu un conector eurocon ales in funcție de gama și tipul de țevi instalate.

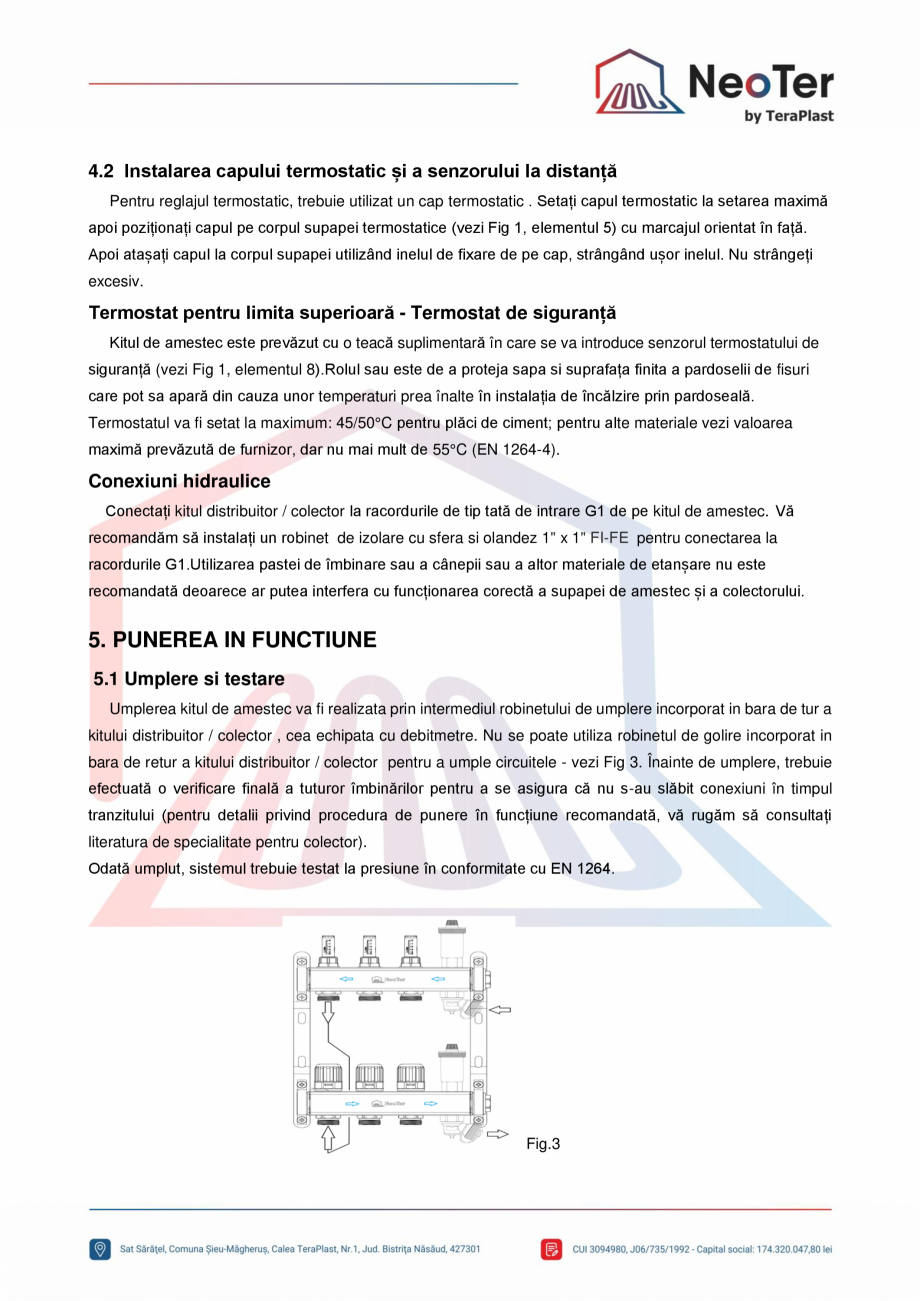

4.2 Instalarea capului termostatic și a senzorului la distanță
Pentru reglajul termostatic, trebuie utilizat un cap termostatic . Setați capul termostatic la setarea maximă
apoi poziționați capul pe corpul supapei termostatice (vezi Fig 1, elementul 5) cu marcajul orientat în față.
Apoi atașați capul la corpul supapei utilizând inelul de fixare de pe cap, strângând ușor inelul. Nu strângeți
excesiv.
Termostat pentru limita superioară - Termostat de siguranță
Kitul de amestec este prevăzut cu o teacă suplimentară în care se va introduce senzorul termostatului de
siguranță (vezi Fig 1, elementul 8).Rolul sau este de a proteja sapa si suprafața finita a pardoselii de fisuri
care pot sa apară din cauza unor temperaturi prea înalte în instalația de încălzire prin pardoseală.
Termostatul va fi setat la maximum: 45/50°C pe
ntru plăci de ciment; pentru alte materiale vezi valoarea
maximă prevăzută de furnizor, dar nu mai mult de 55°C (EN 1264-4).
Conexiuni hidraulice
Conectați kitul distribuitor / colector la racordurile de tip tată de intrare G1 de pe kitul de amestec. Vă
recomandăm să instalați un robinet de izolare cu sfera si olandez 1" x 1" FI-FE pentru conectarea la
racordurile G1.Utilizarea pastei de îmbinare sau a cânepii sau a altor materiale de etanșare nu este
recomandată deoarece ar putea interfera cu funcționarea corectă a supapei de amestec și a colectorului.
5. PUNEREA IN FUNCTIUNE
5.1 Umplere si testare
Umplerea kitul de amestec va fi realizata prin intermediul robinetului de umplere incorporat in bara de tur a
kitului distribuitor / colector , cea echipata cu debitmetre. Nu se poate utiliza robinetul de golire incorporat in
bara de retur a kitului distribuitor / colector pentru a umple circuitele - vezi Fig 3. Înainte de umplere, trebuie
efectuată o verificare final
a tuturor îmbinărilor pentru a se asigura că nu s-au slăbit conexiuni în timpul
tranzitului (pentru detalii privind procedura de punere în funcțiune recomandată, vă rugăm să consultați
literatura de specialitate pentru colector).
Odată umplut, sistemul trebuie testat la presiune în conformitate cu EN 1264.
Fig.3

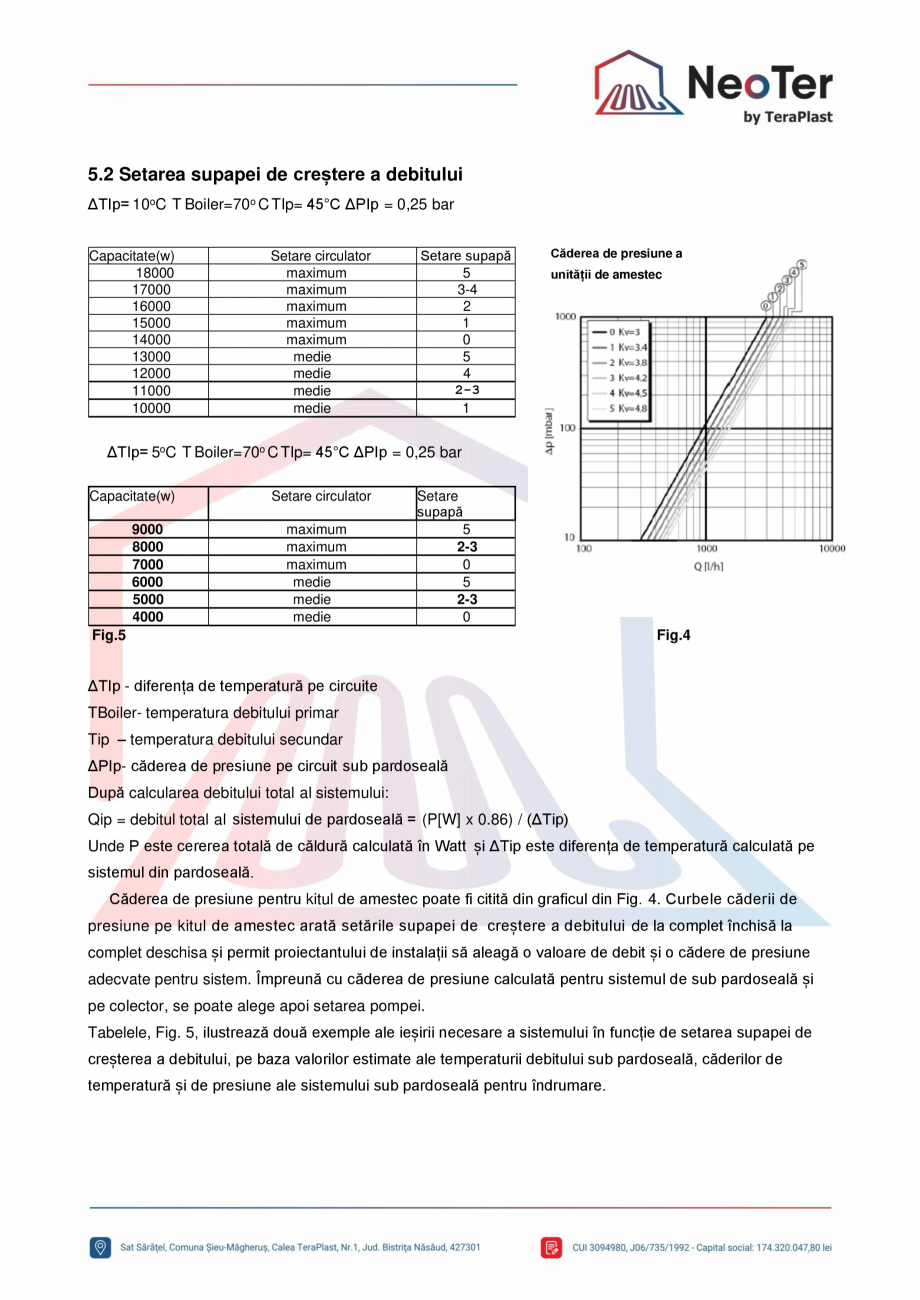

5.2 Setarea supapei de creștere a debitului
ΔTIp= 10oC T Boiler=70o C TIp= 45°C ΔPIp = 0,25 bar
Capacitate(w)
18000
17000
16000
15000
14000
13000
12000
11000
10000
Setare circulator
maximum
maximum
maximum
maximum
maximum
medie
medie
medie
medie
Setare supapă
5
3-4
2
1
0
5
4
2-3
1
Căderea de presiune a
unității de amestec
ΔTIp= 5oC T Boiler=70o C TIp= 45°C ΔPIp = 0,25 bar
Capacitate(w)
9000
8000
7000
6000
5000
4000
Setare circulator
maximum
maximum
maximum
medie
medie
medie
Setare
supapă
5
2-3
0
5
2-3
0
Fig.5
Fig.4
ΔTIp - diferența de temperatură pe circuite
TBoiler- temperatura debitului primar
Tip – temperatura debitului secundar
a tuturor îmbinărilor pentru a se asigura că nu s-au slăbit conexiuni în timpul
tranzitului (pentru detalii privind procedura de punere în funcțiune recomandată, vă rugăm să consultați
literatura de specialitate pentru colector).
Odată umplut, sistemul trebuie testat la presiune în conformitate cu EN 1264.
Fig.3
5.2 Setarea supapei de creștere a debitului
ΔTIp= 10oC T Boiler=70o C TIp= 45°C ΔPIp = 0,25 bar
Capacitate(w)
18000
17000
16000
15000
14000
13000
12000
11000
10000
Setare circulator
maximum
maximum
maximum
maximum
maximum
medie
medie
medie
medie
Setare supapă
5
3-4
2
1
0
5
4
2-3
1
Căderea de presiune a
unității de amestec
ΔTIp= 5oC T Boiler=70o C TIp= 45°C ΔPIp = 0,25 bar
Capacitate(w)
9000
8000
7000
6000
5000
4000
Setare circulator
maximum
maximum
maximum
medie
medie
medie
Setare
supapă
5
2-3
0
5
2-3
0
Fig.5
Fig.4
ΔTIp - diferența de temperatură pe circuite
TBoiler- temperatura debitului primar
Tip – temperatura debitului secundar
