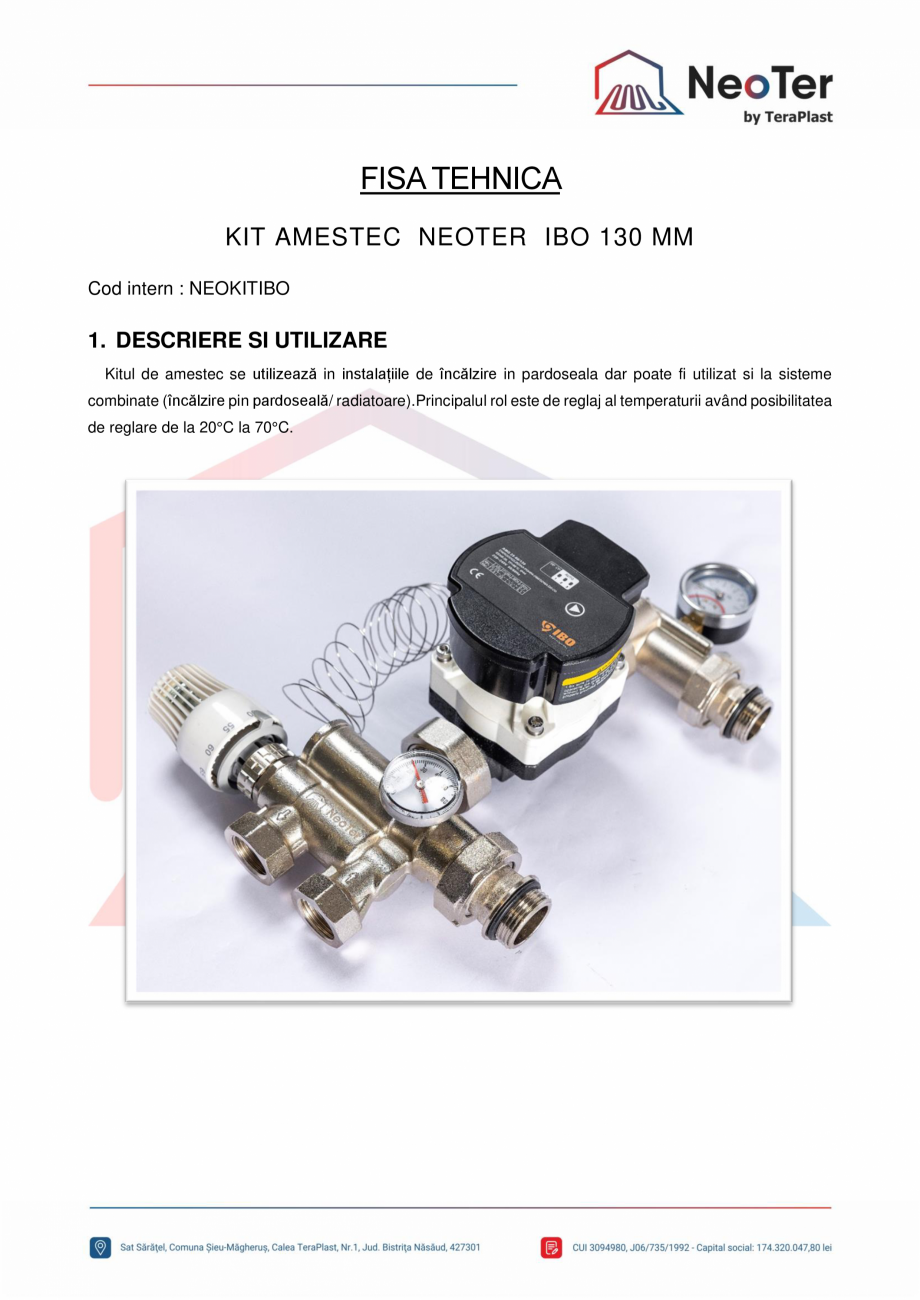

Kit amestec 130 mm TeraPlast IBO
FISA TEHNICA
KIT AMESTEC NEOTER IBO 130 MM
Cod intern : NEOKITIBO
1. DESCRIERE SI UTILIZARE
Kitul de amestec se utilizează in instalațiile de încălzire in pardoseala dar poate fi utilizat si la sisteme
combinate (încălzire pin pardoseală/ radiatoare).Principalul rol este de reglaj al temperaturii având posibilitatea
de reglare de la 20°C la 70°C.
2. CARACTERISTICI TEHNICE
2.1 Vana de amestec
1. Corp vana amestec cu filet
M30x1,5 pentru fixarea
capului termostatic
2. Termometru 0°C-80°C
3. Termomanometru 0°C120°C / 0 bar – 10 bar
4. Corp in care va fi introdus
senzorul de imersie al capului
termostatic
5. Cap termostatic cu senzor
de imersie la distanță.
6. Cuplaj rapid al pompei
7. Capac de protecție
8. Teaca suplimentara in care
va fi introdus senzorul
termostatului de siguranță
Fig. 1
Temperatură maximă circuit primar:
90 °C
Reglaj climatic:
Presiune maximă:
10bar
ΔP max circuit primar:
1bar
Căderea de presiune pe
vana de amestec (reglaj
termosta
tic):
Căderi de presiune cu vana de
bypass deschisă (reglaj
termostatic):
Scala termometru
Domeniu secundar de control:
(reglaj termostatic)
20°C-70°C
Capacitate de încălzire care poate fi
schimbată la ΔT 7oC, ΔP disponibil 0,25 bar
11,5kW
Kv3
Kvmax4.8
0°C-80°C
Conexiuni intrare distribuitorcolector kit de amestec:
1"
Conexiuni ieșire agent termic
(primar)
3/4 "
Reglaj termostatic :
10kW by-pass
poz.0
Reglaj termostatic:
12.5kW by-pass Conexiuni la pompa
poz.5
1½"

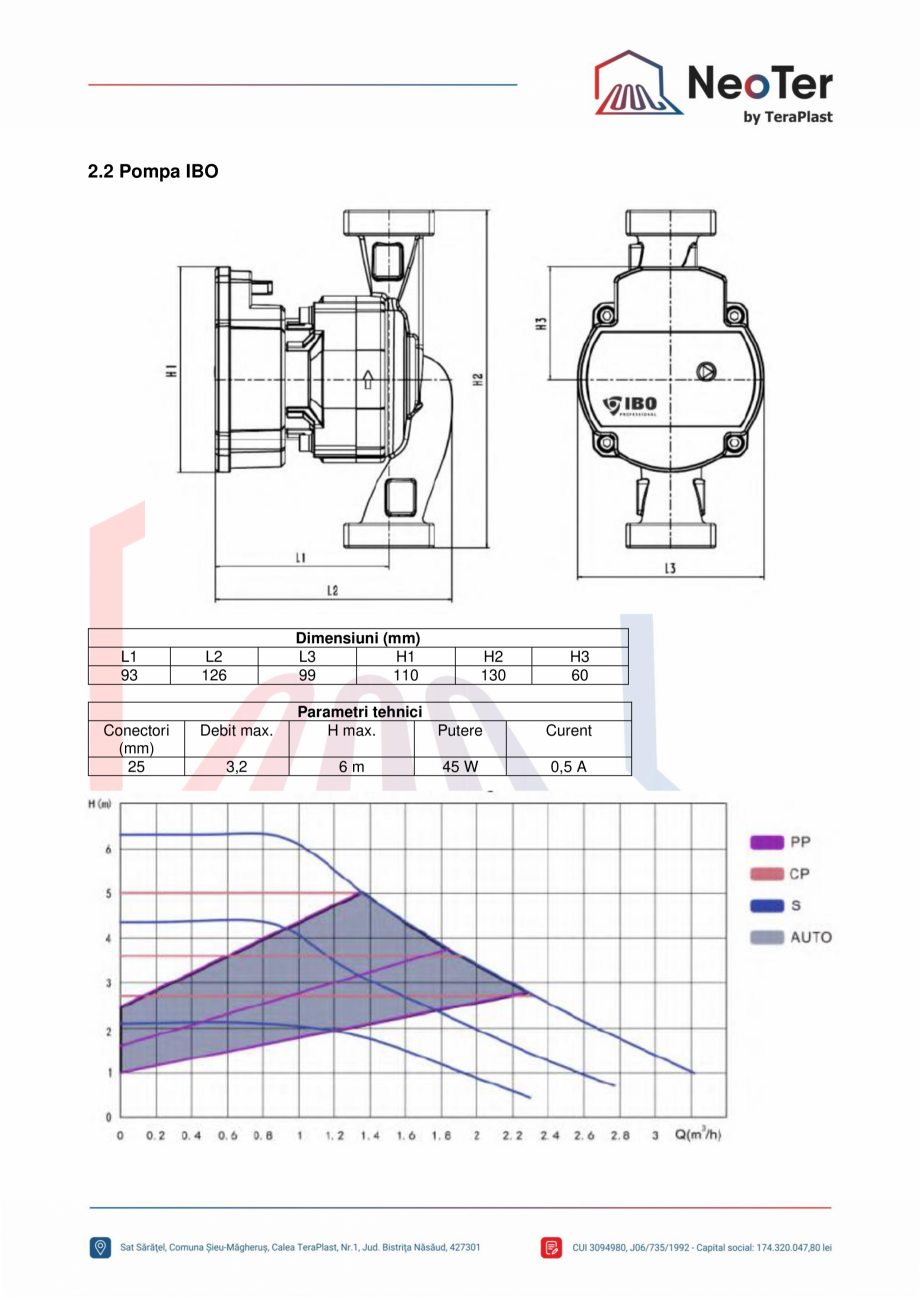

2.2 Pompa IBO
L1
93
Conectori
(mm)
25
L2
126
Dimensiuni (mm)
L3
H1
99
110
Debit max.
Parametri tehnici
H max.
Putere
3,2
6m
H2
130
45 W
H3
60
Curent
0,5 A
PP - Curba ale presiuni proporționale;
AUTO - De la cea mai înaltă până la cea mai
CP- Curba ale presiuni constante;
redusă curbă a caracteristicilor de presiune
S - curbe de viteză constantă de rotație
proporționale
Date tehnice si dimensiunile instalației
Pentru a proteja panoul de control și statorul pompei
mpotriva formării condensului de la abur, mențineți în
permanență temperatura agentului de încălzire la un nivel superior temperaturii ambientale.
Temperatura ambientală
Temperatura agentului de încălzire (ºC)
(ºC)
Minimă (ºC)
Maximă (ºC)
0
2
110
10
10
105
20
20
100
30
30
95
35
35
90
40
40
70
Dacă pompa este utilizată în cadrul sistemului de apă caldă menajera, se recomandă reducerea
temperaturii apei sub 65º C
Alimentarea cu energie electrică
1 x 230 V + 6%/-10%, 50 Hz, PE
Protecția motorului
Nu este necesară protecția suplimentară a motorului
Clasa de protecție
IP 44
Clasa de izolare
E
Umiditatea relativă maximă
≤ 95%
Presiunea maximă în interiorul sistemului de
IP 44
încălzire centralizată
Presiunea de intrare minimă la aspirație în funcție
Temperatura agentului
Presiunea de intrare
de temperatura agentului de încălzire
de încălzire
minimă
≤ 75º C
0,005 MPa
≤ 90º C
0,028 MPa
≤ 110º C
1,080 MPa
Zgomot pompa în funcțiune
43 d
B (A)
Temperatura ambientală permisă
0 ~ +40º C
Temperatura maximă a agentului de încălzire
Tmax 110
Temperatura maximă la încălzirea suprafeței
≤ 125º C
pompei
Intervalul de temperatură al lichidului pompat
0 ~ +110º C
Condiții de utilizare :
•
Umiditatea relativă maximă permisă (RH): 95%.
•
Temperatura permisă a agentului de încălzire: +2º C ~ 95º C. Pentru a preveni formarea
condensului pe panoul de control și pe stator, temperatura agentului de încălzire care circulă prin
pompă trebuie să fie întotdeauna mai mare decât temperatura ambientală.
•
pH-ul apei pompate: 6,5 – 8,5.
3. FUNCTIONARE

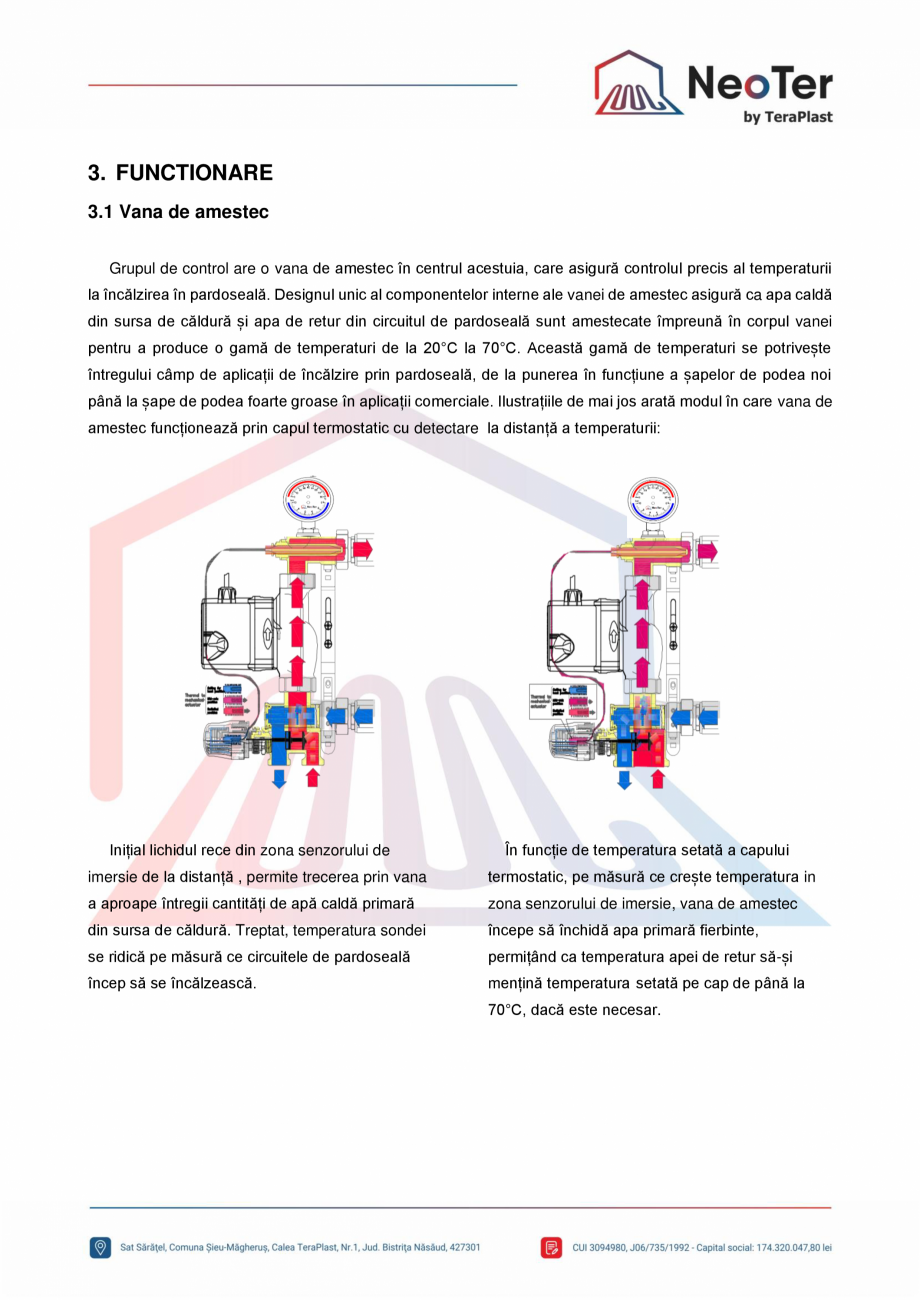

3.1 Vana de amestec
Grupul de control are o vana de amestec în centrul acestuia, care asigură controlul precis al temperaturii
la încălzirea în pardoseală. Designul unic al componentelor interne ale vanei de amestec asigură ca apa caldă
din sursa de căldură și apa de retur din circuitul de pardoseală sunt amestecate împreună în corpul
vanei
pentru a produce o gamă de temperaturi de la 20°C la 70°C. Această gamă de temperaturi se potrivește
întregului câmp de aplicații de încălzire prin pardoseală, de la punerea în funcțiune a șapelor de podea noi
până la șape de podea foarte groase în aplicații comerciale. Ilustrațiile de mai jos arată modul în care vana de
amestec funcționează prin capul termostatic cu detectare la distanță a temperaturii:
Inițial lichidul rece din zona senzorului de
În funcție de temperatura setată a capului
imersie de la distanță , permite trecerea prin vana
termostatic, pe măsură ce crește temperatura in
a aproape întregii cantități de apă caldă primară
zona senzorului de imersie, vana de amestec
din sursa de căldură. Treptat, temperatura sondei
începe să închidă apa primară fierbinte,
se ridică pe măsură ce circuitele de pardoseală
permițând ca temperatura apei de retur să-și
încep să se încălzească.
mențină temperatur
a setată pe cap de până la
70°C, dacă este necesar.
După atingerea la sondă a temperaturii setate
Vana termostatică de amestec are o supapă de
pe cap, sertarul echilibrează cantitatea potrivită de
creștere a debitului care permite apei de retur să
apă caldă primară și apă returnată secundară
curgă direct în priza de apă mixtă. Astfel, se
pentru a menține această temperatură. În funcție
răcește temperatura apei de amestec sesizată de
de setarea termostatului, apa caldă ar putea fi
la distanță și provoacă deschiderea supapei de
aproape complet închisă, permițând temperaturi
amestec, permițând să intre mai multă apă caldă
foarte scăzute potrivite pentru punerea în
primară prin camera de amestec și ridică
funcțiune a șapelor de până la 20 ° C, dacă este
temperatura la cea setată pe cap
necesar.
3.2 Pompa IBO
Buton pentru schimbarea
LED indicator
modului de funcționare
Coduri de eroare afișate
După pornirea
alimentării cu energie electrică, toate afișajele se vor aprinde, apoi pompa va intra în ultimul
mod de funcționare de dinaintea opririi. Apăsând o dată butonul principal de pornire se va modifica modul de
funcționare în următoarea ordine:
AUTO, PP I, PP II, PP III, CP 1, CP II, CP III, CS I, CS II, CS III.
De exemplu, dacă pompa funcționează în modul CP I, apăsând o dată butonul
se va trece la următorul
mod de funcționare CP 2 din listă. Trecerea la un anumit mod de funcționare este semnalizată prin aprinderea
indicatorului luminos corespunzător de pe panou.

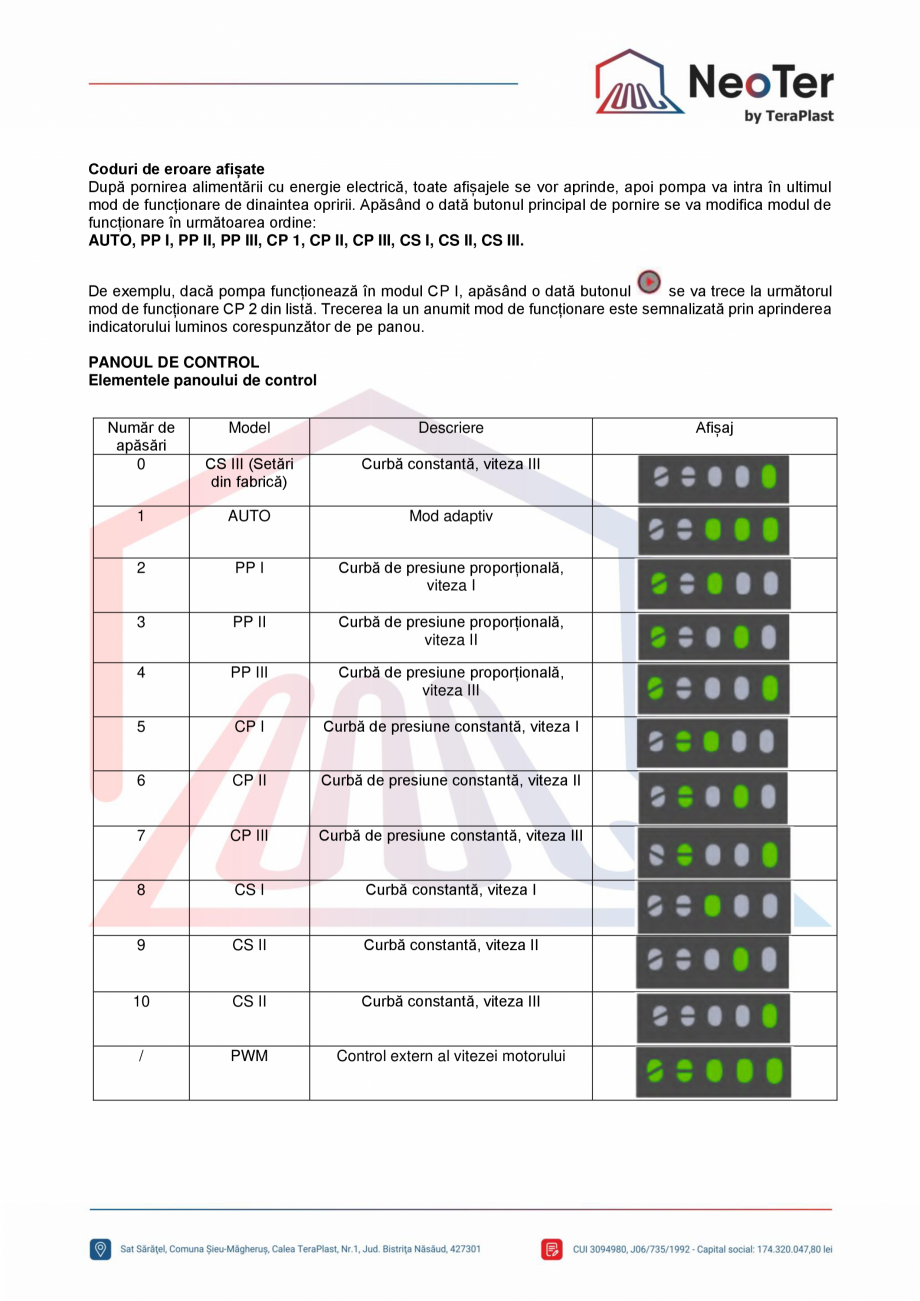

PANOUL DE CONTROL
Elementele panoului de control
Număr de
apăsări
0
Model
Descriere
CS III (Setări
din fabrică)
Curbă constantă, viteza III
1
AUTO
Mod adaptiv
2
PP I
Curbă de presiune proporțională,
viteza I
3
PP II
Curbă de presiune proporțională,
viteza II
4
PP III
Curbă de presiune proporțională,
viteza III
5
CP I
Curbă de presiune constantă, viteza I
6
CP II
Curb
de presiune constantă, viteza II
7
CP III
Curbă de presiune constantă, viteza III
8
CS I
Curbă constantă, viteza I
9
CS II
Curbă constantă, viteza II
10
CS II
Curbă constantă, viteza III
/
PWM
Control extern al vitezei motorului
Afișaj

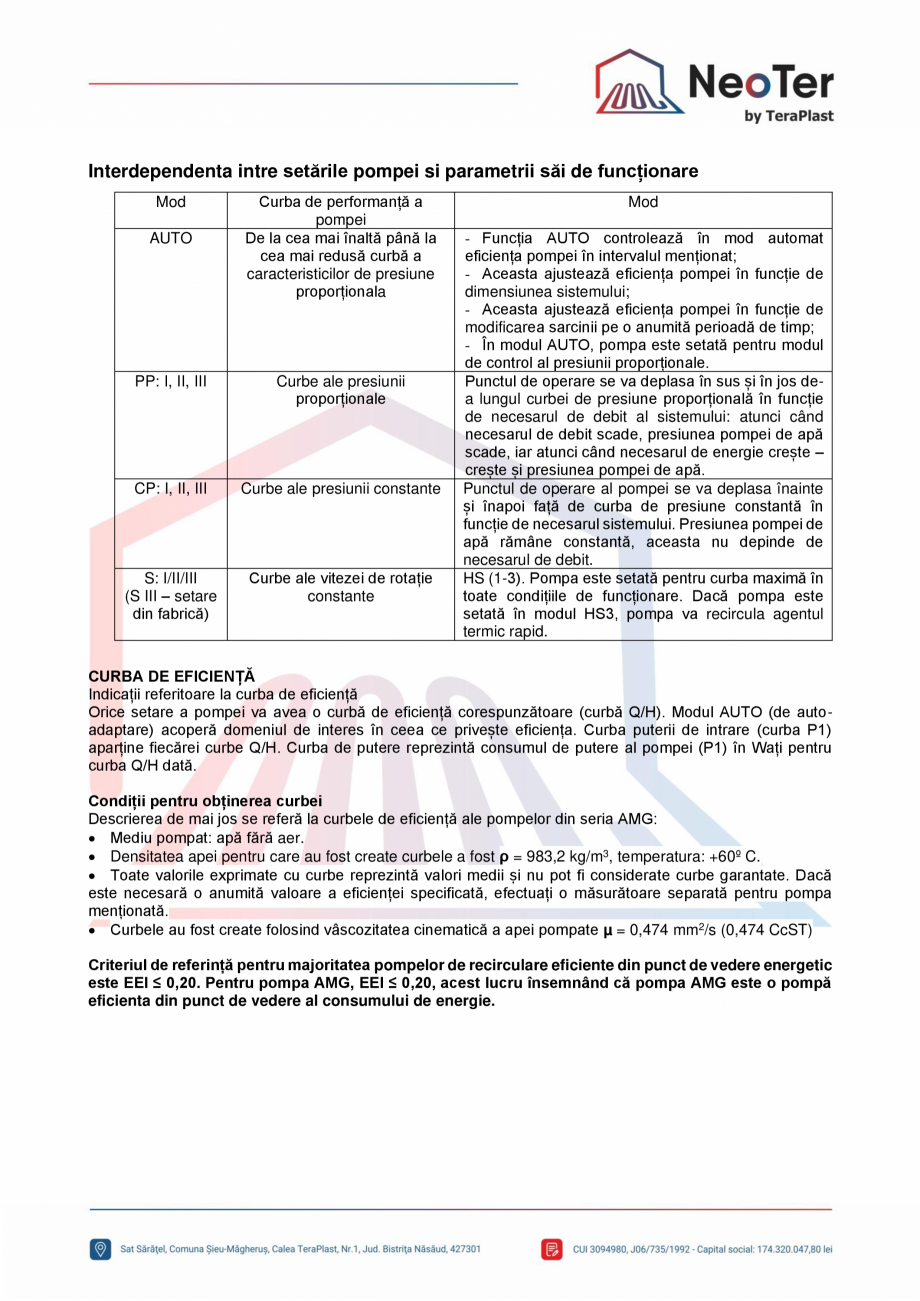

Interdependenta intre setările pompei si parametrii săi de funcționare
Mod
AUTO
Curba de performanță a
pompei
De la cea mai înaltă până la
cea mai redusă curbă a
caracteristicilor de presiune
proporționala
PP: I, II, III
Curbe ale presiunii
proporționale
CP: I, II, III
Curbe ale presiunii constante
S: I/II/III
(S III – setare
din fabrică)
Curbe ale vitezei de rotație
constante
Mod
- Funcția AUTO controlează în mod automat
eficiența pompei în intervalul menționat;
- Aceasta ajustează eficiența pompei în funcție de
dimensiunea sistemului;
- Aceasta ajustează eficiența pompei în funcție de
modificarea sarcinii pe o anumită perioadă de timp;
- În modul AUTO, pompa este setată pentru mod
ul
de control al presiunii proporționale.
Punctul de operare se va deplasa în sus și în jos dea lungul curbei de presiune proporțională în funcție
de necesarul de debit al sistemului: atunci când
necesarul de debit scade, presiunea pompei de apă
scade, iar atunci când necesarul de energie crește –
crește și presiunea pompei de apă.
Punctul de operare al pompei se va deplasa înainte
și înapoi față de curba de presiune constantă în
funcție de necesarul sistemului. Presiunea pompei de
apă rămâne constantă, aceasta nu depinde de
necesarul de debit.
HS (1-3). Pompa este setată pentru curba maximă în
toate condițiile de funcționare. Dacă pompa este
setată în modul HS3, pompa va recircula agentul
termic rapid.
CURBA DE EFICIENȚĂ
Indicații referitoare la curba de eficiență
Orice setare a pompei va avea o curbă de eficiență corespunzătoare (curbă Q/H). Modul AUTO (de autoadaptare) acoperă domeniul de interes în ceea ce privește eficiența. Curb
a puterii de intrare (curba P1)
aparține fiecărei curbe Q/H. Curba de putere reprezintă consumul de putere al pompei (P1) în Wați pentru
curba Q/H dată.
Condiții pentru obținerea curbei
Descrierea de mai jos se referă la curbele de eficiență ale pompelor din seria AMG:
• Mediu pompat: apă fără aer.
• Densitatea apei pentru care au fost create curbele a fost ρ = 983,2 kg/m3, temperatura: +60º C.
• Toate valorile exprimate cu curbe reprezintă valori medii și nu pot fi considerate curbe garantate. Dacă
este necesară o anumită valoare a eficienței specificată, efectuați o măsurătoare separată pentru pompa
menționată.
• Curbele au fost create folosind vâscozitatea cinematică a apei pompate µ = 0,474 mm2/s (0,474 CcST)
Criteriul de referință pentru majoritatea pompelor de recirculare eficiente din punct de vedere energetic
este EEI ≤ 0,20. Pentru pompa AMG, EEI ≤ 0,20, acest lucru însemnând că pompa AMG este o pompă
eficienta din punct de ved
ere al consumului de energie.
4.INSTALARE
4.1 Instalarea pompei de recirculare
La instalare, vă rugăm să fiți atenți la direcția de curgere a agentului de încălzire. O săgeată de pe corpul
pompei indică direcția de curgere forțată de pompă. Acea direcție trebuie să se potrivească cu direcția de
circulare a agentului de încălzire în sistem.
-
La instalare, vă rugăm să utilizați piulitele si garniturile incluse în set.
-
Pompa trebuie să fie instalată în așa fel încât axul pompei să fie orizontal.
Poziționarea permisă a pompei
4.2 Instalarea kitului de amestec
Spațiul necesar pentru kitul de amestec ,kitul distribuitor /colector si robinetii D1” cu Hollender poate fi
determinat din tabelul și desenul de mai jos. Asigurați-vă că există spațiu pentru vanele de izolare și armături
sub conexiunile de intrare ale kitului de amestec și lăsați cel puțin 300 mm de la bara inferioară a colectorului
la podea pentru a preveni deteriorarea
evilor acolo unde acestea intră în pardoseală.
Asamblați kitul de amestec cu colectorul utilizând racordurile FE D 1” la bara superioară și inferioară ale
colectorului, asigurând că ansamblul este orizontal.
Tip
L mm
2 căi
500
3 căi
550
4 căi
600
5 căi
650
6 căi
700
7 căi
750
8 căi
800
9 căi
850
10 căi
900
11 căi
950
12 căi
1000
L
L
Fig.2.1
L
Fig.2.2
Fixați ansamblul format din kitul de amestec , robinetii cu hollender și kitul distribuitor / colector în caseta
metalică. Asigurați-vă că este loc pentru robineții de izolare sub conexiunile de intrare al kitului de amestec și
lăsați cel puțin 300 mm de la bara inferioară a colectorului la podea pentru a preveni deteriorarea țevilor la
intrarea în pardoseală. Cutia metalica este reglabilă pe adâncime și permite ca pompa să încapă în cutie.
Dacă se doreste minimizarea adancimii totale atunci fata pompei se poate intoarce spre partea dreapta a
sistemului. Ajustați picioarele cu
tiei metalice cu 2 șuruburi pe fiecare parte, astfel încât să rămână cel puțin
300 mm între șina inferioară a colectorului și podea.
Fixați caseta metalică pe perete cu mijloace de prindere adecvate și umpleți toate golurile din jurul carcasei
cu mortar de ciment sau altă umplutură adecvată. Conectați țevile de tur și retur ale sistemului de încălzire în
pardoseală cu un conector eurocon ales in funcție de gama și tipul de țevi instalate.
4.3 CONECTAREA ELECTRICA
Pompa electrică trebuie să fie conectată la conductorul pentru împământare. Pompa trebuie să fie conectată
la întrerupătorul extern al sursei de alimentare. Distanța minimă dintre pinii întrerupătorului trebuie să fie de
3 mm.
Principiile de control de bază
Atunci când este conectat semnalul PWM, funcționarea pompei de circulare este controlată de semnalul
PWM. Dacă nu este semnal PWM, funcționarea pompei de circulare este controlată de logica de control
Intrare PWM
Ref.
s
emnal
control
Izolare galvanică
Componente electronice pentru
intern.
Ieșire PWM
Semnal de intrare PWM
La procentaje (cicluri de funcționare) mari ale semnalului PWM, un histerezis împiedică pornirea și oprirea
pompei de circulare dacă semnalul de intrare înregistrează fluctuații în jurul punctului de comutare. La
procentaje reduse ale semnalului PWM, viteza pompei de circulare este mare din motive de siguranță. În
cazul ruperii unui cablu din cadrul unui sistem cu cazan pe gaz, pompa de circulare va continua să
funcționeze la viteză maximă pentru a transfera căldură de la schimbătorul de căldură primar
Conectarea semnalului
Negru- fir pentru împământare
Galben - ieșire PWM
Roșu - intrare PWM
4.4 DEFECTIUNI SI DEPANARE
În caz de defecțiuni, controlul electric va reacționa la unele dintre erori și va proteja pompa. Codurile
de protecție (eroare) de pe panoul de afișaj vor fi cele din tabelul de mai jos:
Tipul de protecție
Protecție rotor blocat
Afișaj
Cauze probabile
Rotorul este blocat
Protecție la
supratensiune/
subtensiune
Tensiunea de intrare
este prea mare ori
prea mică
Protecție fază deschisă
Una sau mai multe
faze din circuitul de
conectare intern este
deconectată
Scurtcircuit la circuitul
de conectare intern
Protecție la
supracurent
Acțiuni necesare
Dezasamblați motorul și
verificați dacă rotorul se poate
învârti normal. Dacă nu,
curățați-l de impurități și faceți
ca partea rotorului să se poată
învârti cu usurinta.
Verificați dacă tensiunea este
în intervalul normal. Dacă nu,
atunci ajustați la tensiunea
normală.
Înlocuiți pompa
Înlocuiți pompa
DEPANAREA DEFECȚIUNILOR
Avertisment: Înainte de a efectua orice activități de mentenanță sau de reparații, asigurați-vă că ați întrerupt
alimentarea cu energie electrică și că alimentarea nu poate fi pornită accidental.
Problemă:
Cauză posibilă:
Soluție:
Pompa nu pornește
Siguranță arsă
Verificați cauza,
Afișaj
Cauze probabile
Rotorul este blocat
Protecție la
supratensiune/
subtensiune
Tensiunea de intrare
este prea mare ori
prea mică
Protecție fază deschisă
Una sau mai multe
faze din circuitul de
conectare intern este
deconectată
Scurtcircuit la circuitul
de conectare intern
Protecție la
supracurent
Acțiuni necesare
Dezasamblați motorul și
verificați dacă rotorul se poate
învârti normal. Dacă nu,
curățați-l de impurități și faceți
ca partea rotorului să se poată
învârti cu usurinta.
Verificați dacă tensiunea este
în intervalul normal. Dacă nu,
atunci ajustați la tensiunea
normală.
Înlocuiți pompa
Înlocuiți pompa
DEPANAREA DEFECȚIUNILOR
Avertisment: Înainte de a efectua orice activități de mentenanță sau de reparații, asigurați-vă că ați întrerupt
alimentarea cu energie electrică și că alimentarea nu poate fi pornită accidental.
Problemă:
Cauză posibilă:
Soluție:
Pompa nu pornește
Siguranță arsă
Verificați cauza,
... ascunde
Alte documentatii ale aceleasi game Vezi toate
Catalog, brosura
40 p | RO
NEONUT20/1 Placa tacker NEOPE-XA NEOPE-RT KIT DC 1" Caseta metalica Caseta metalica basic UNITATE CONTROL CAPA20405MK NEOTSR NEOTSP NEOTSA NEOTSSAT10F NEOSP WILO IBO
Fisa tehnica
4 p | RO
KIT DC 1"
