Revision : Rev 07
Date
: 02-05-2017

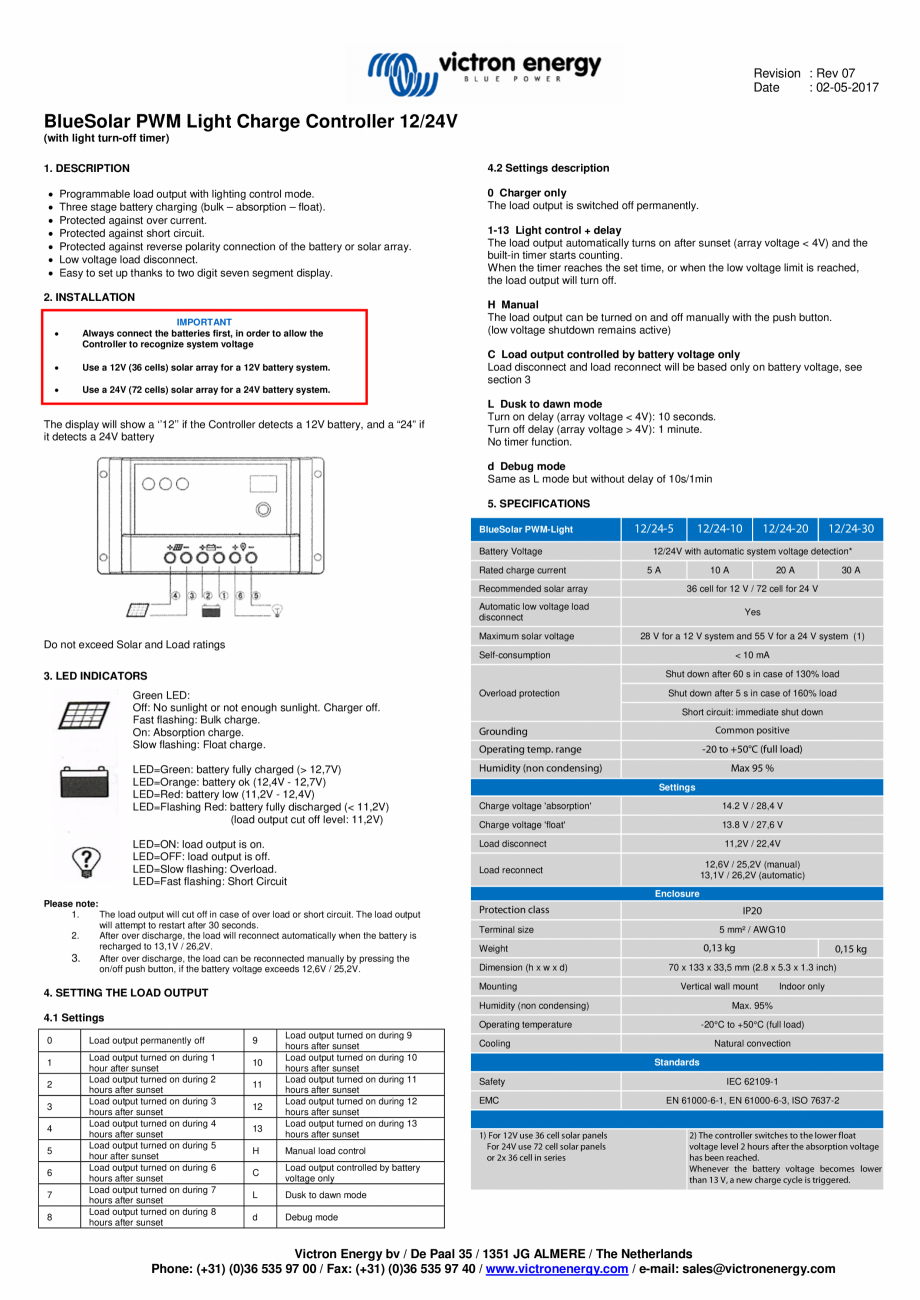

BlueSolar PWM Light Charge Controller 12/24V
(with light turn-off timer)
4.2 Settings description
1. DESCRIPTION
•
•
•
•
•
•
•
Programmable load output with lighting control mode.
Three stage battery charging (bulk – absorption – float).
Protected against over current.
Protected against short circuit.
Protected against reverse polarity connection of the battery or solar array.
Low voltage load disconnect.
Easy to set up thanks to two digit seven segment display.
2. INSTALLATION
•
IMPORTANT
Always connect the batteries first, in order to allow the
Controller to recognize system voltage
•
Use a 12V (36 cells) solar array for a 12V battery system.
•
Use a 24V (72 cells) solar array for a 24V battery system.
The display will show a ‘’12’’ if the Controller detects a 12V battery, and a “24” if
it detects a 24V battery
0 Charger only
The load output is switched off permanently.
1-13 Light control + delay
The l ... ascunde
