rev02 23/10/2020

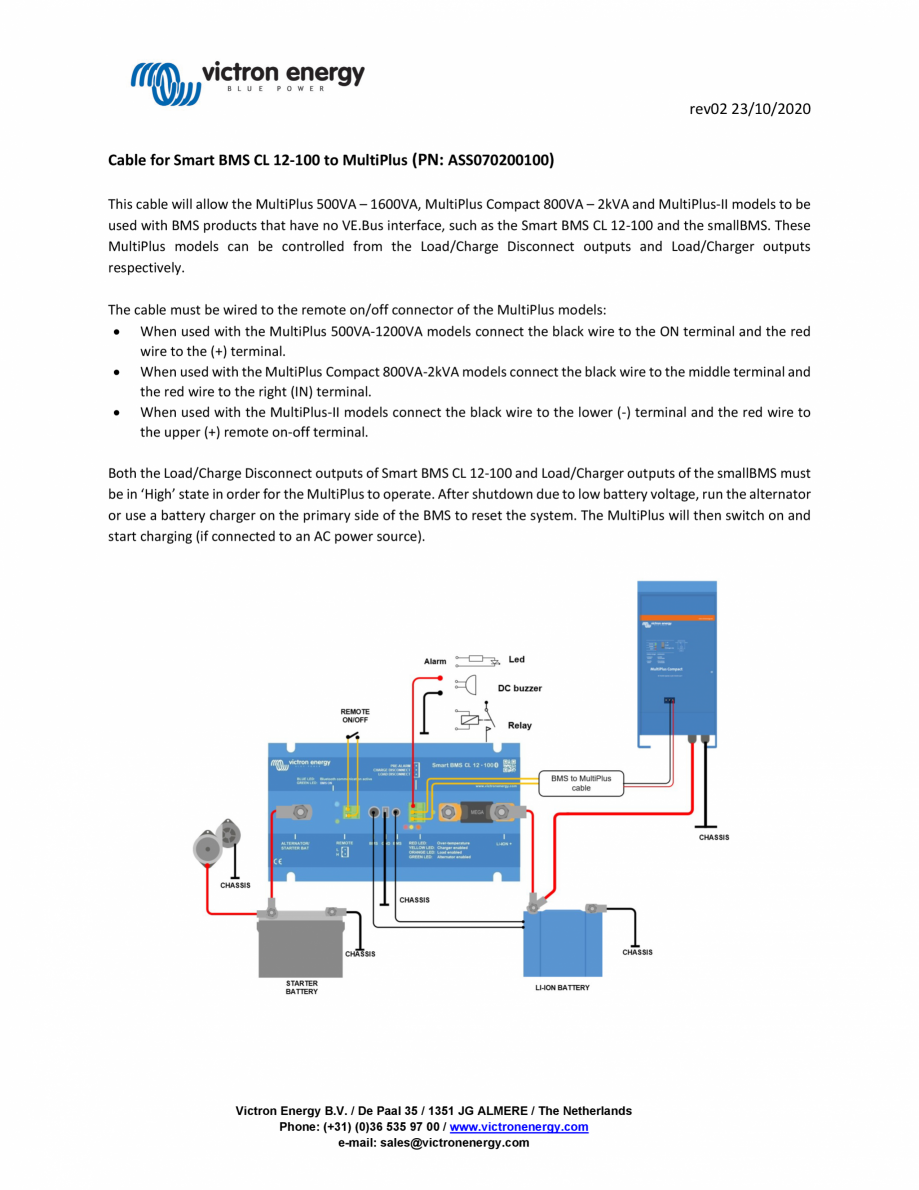

Cable for Smart BMS CL 12-100 to MultiPlus (PN: ASS070200100)
This cable will allow the MultiPlus 500VA – 1600VA, MultiPlus Compact 800VA – 2kVA and MultiPlus-II models to be
used with BMS products that have no VE.Bus interface, such as the Smart BMS CL 12-100 and the smallBMS. These
MultiPlus models can be controlled from the Load/Charge Disconnect outputs and Load/Charger outputs
respectively.
The cable must be wired to the remote on/off connector of the MultiPlus models:
• When used with the MultiPlus 500VA-1200VA models connect the black wire to the ON terminal and the red
wire to the (+) terminal.
• When used with the MultiPlus Compact 800VA-2kVA models connect the black wire to the middle terminal and
the red wire to the right (IN) terminal.
• When used with the MultiPlus-II models connect the black wire to the lower (-) terminal and the red wire to
the upper (+) remote on-off terminal.
Both the Load/Charge Disconnect outputs of Smart BMS CL 12-100 and ... ascunde
