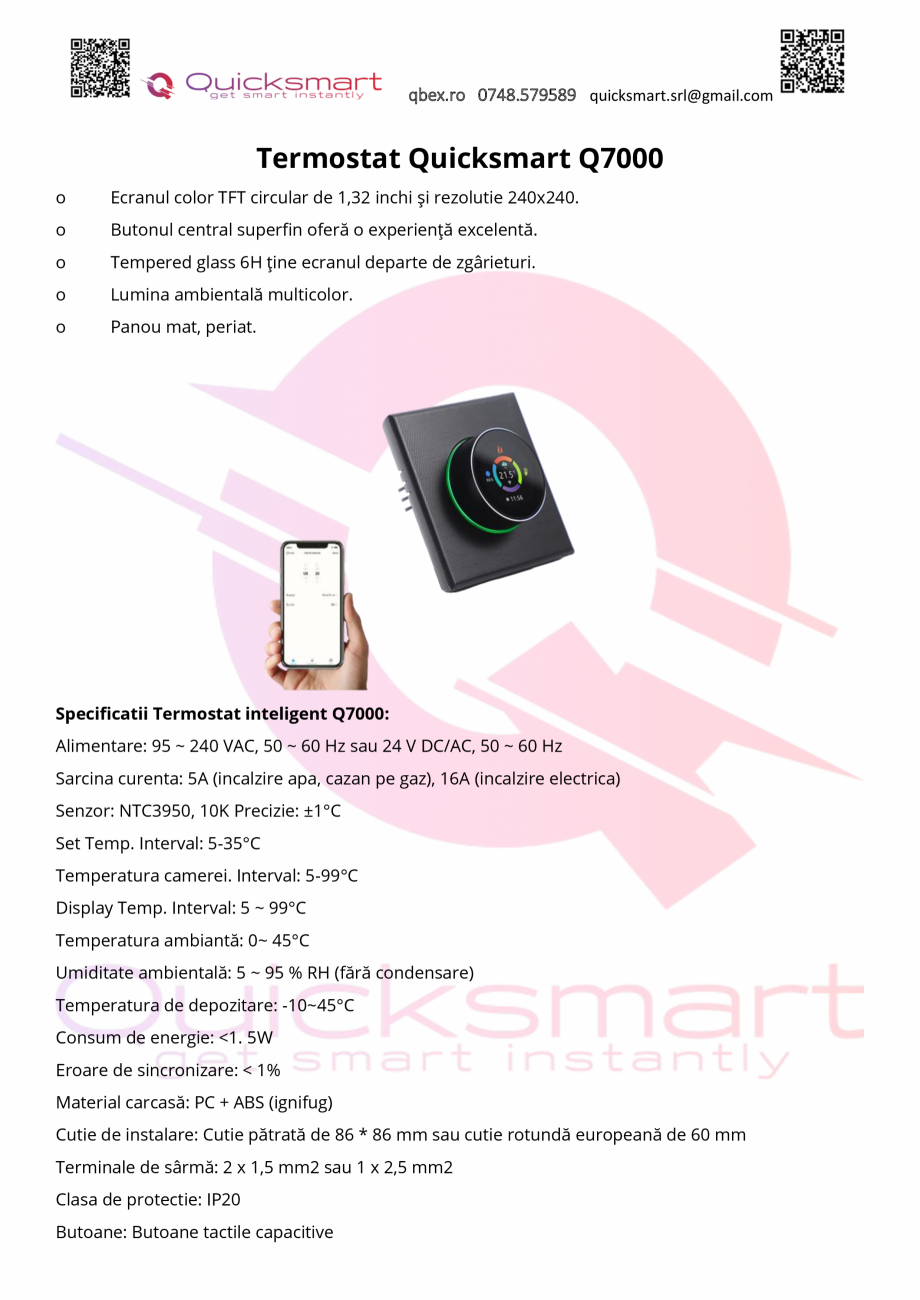

Termostat Quicksmart Q7000
o
Ecranul color TFT circular de 1,32 inchi și rezolutie 240x240.
o
Butonul central superfin oferă o experiență excelentă.
o
Tempered glass 6H ține ecranul departe de zgârieturi.
o
Lumina ambientală multicolor.
o
Panou mat, periat.
Specificatii Termostat inteligent Q7000:
Alimentare: 95 ~ 240 VAC, 50 ~ 60 Hz sau 24 V DC/AC, 50 ~ 60 Hz
Sarcina curenta: 5A (incalzire apa, cazan pe gaz), 16A (incalzire electrica)
Senzor: NTC3950, 10K Precizie: ±1°C
Set Temp. Interval: 5-35°C
Temperatura camerei. Interval: 5-99°C
Display Temp. Interval: 5 ~ 99°C
Temperatura ambiantă: 0~ 45°C
Umiditate ambientală: 5 ~ 95 % RH (fără condensare)
Temperatura de depozitare: -10~45°C
Consum de energie: <1. 5W
Eroare de sincronizare: < 1%
Material carcasă: PC + ABS (ignifug)
Cutie de instalare: Cutie pătrată de 86 * 86 mm sau cutie rotundă europeană de 60 mm
Terminale de sârmă: 2 x 1,5 mm2 sau 1 x 2,5 mm2
C
lasa de protectie: IP20
Butoane: Butoane tactile capacitive
qbex.ro 0748.579589 quicksmart.srl@gmail.com
ÎNAINTE DE CABLARE ȘI INSTALARE
1. Citiți cu atenție aceste instrucțiuni. Nerespectarea acestora poate deteriora produsul sau provoca o
stare periculoasă.
2. Verificați ratele date în instrucțiuni și pe produs la asigurați-vă că produsul este potrivit pentru
aplicația dvs.
3. Instalatorul trebuie să fie un tehnician de service instruit și cu experiență.
4. După finalizarea instalării, verificați funcționarea produsului așa cum este prevăzut în aceste
instrucțiuni
Instalare Termostat ambiental Q7000
Termostatul dumneavoastră este potrivit pentru instalare într-o cutie standard de 86 mm sau cutie
europeană de 60 mm.
Pasul 1. Mențineți alimentarea oprită. Vezi fig. 1.
Pasul 2. Scoateți placa de montare împingând ansamblul afișajului. Vezi fig. 2.
Pasul 3. Conectați sursa de alimentare, încărcați la bornele corespunzătoare (consultați „Ca
blarea
termostatului” pentru detalii).
Pasul 4. Fixați placa de montare în perete cu șuruburi în cutie (Fig 4).
qbex.ro 0748.579589 quicksmart.srl@gmail.com
Pasul 5. Fixați corpul termostatului și placa de montare prin butonul de jos (Fig 5).
Pasul 6. Instalarea finalizată (Fig 6).
REFERINTE ECRAN
Vremea și umiditatea vor fi sincronizate în termen de 1 oră după ce dispozitivul este conectat la
Internet pentru prima dată, iar vremea va fi sincronizată în fiecare oră după aceea.
qbex.ro 0748.579589 quicksmart.srl@gmail.com
Sfat: Apăsați pe ecran pentru a intra în interfața de control principal
OPERARE TERMOSTAT
Cu ecranul aprins:
1. Apăsați pe ecranul de start pentru a intra în interfața de control.
2. Rotiți interfața de control pentru a selecta
3. Apăsați pe interfața de control pentru a confirma
4. Apăsați lung pe interfața de control pentru a reveni la ecranul de start
1. Alimentare
ON: Termostatul controlează dispozitivul de încălzire.
OPRIT: Termostatul nu mai controlează dispozitivul de încălzire.
2. Tipuri de senzori
În: Senzor intern (pentru a controla temperatura)
Ou: Senzor extern (pentru a controla temperatura)
AL: Senzor intern/extern (senzor intern pentru controlează temperatura, senzor extern pentru a limita
temperatura)
3. Ceas
Setarea ceasului, versiunea wifi se va sincroniza automat ora locală după conectarea în rețea.
4. Luminozitate
Setarea luminozității ecranului în așteptare. Când este setat la 0, ecranul se va inchide.
qbex.ro 0748.579589 quicksmart.srl@gmail.com
5.Mod
Mod manual si
Modul programat.
6. WiFi
ON: Termostatul este în starea rețelei de distribuție wifi.
OPRIT: Termostatul nu este în starea rețelei de distribuție wifi.
7. Calibrarea temperaturii
Vă rugăm să efectuați corectarea temperaturii după ce termostatul a funcționat timp de 30 de minute.
8. Set temperaturii
Setați intervalul de temperatură 5~45℃
SETARILE DIN FABRICA PENTRU PROGRAME
Un program s
eparat poate fi stabilit pentru zilele lucrătoare (luni – vineri) și pentru weekend (sâmbătă
sau duminică).
Cum se descarcă Smart Life App
1. Scanați codul QR pentru a descărca și instala aplicația Smart Life pentru iOS sau pentru telefonul
Android.
2. Dacă nu puteți scana, căutați "Smart Life" pe Google Play (pentru telefonul Android) sau Apple Store
(pentru telefonul iOS) pentru a descărca.
qbex.ro 0748.579589 quicksmart.srl@gmail.com
Pentru Versiunea WiFi setarile se fac direct de pe aplicatie.
Apasati pe ecran pentru a intra in setari, rotiti pina la Wifi, apasati 1 data
si rotiti pe ON modul wifi ; apoi tineti apasat lung pentru a iesi din setari ;
icoana Wifi incepe sa clipeasca rapid a intra in modul de imprerechere cu
aplicatia Smart Life.
Continuati in aplicatia Smart Life.
METODA 2
In Smart Life apasati in dreapta sus PE PLUS pentru a adauga in device nou. Selectati Small Home
Appliances, apoi Termostat wifi.
