Documentatie atasata la

Masini de gaurit si insurubat cu acumulator STAYER

Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K

Limba: Engleza, Germana, Franceza, Italiana, Spaniola

32 afisari

Tip documentatie: Instructiuni montaj, utilizare

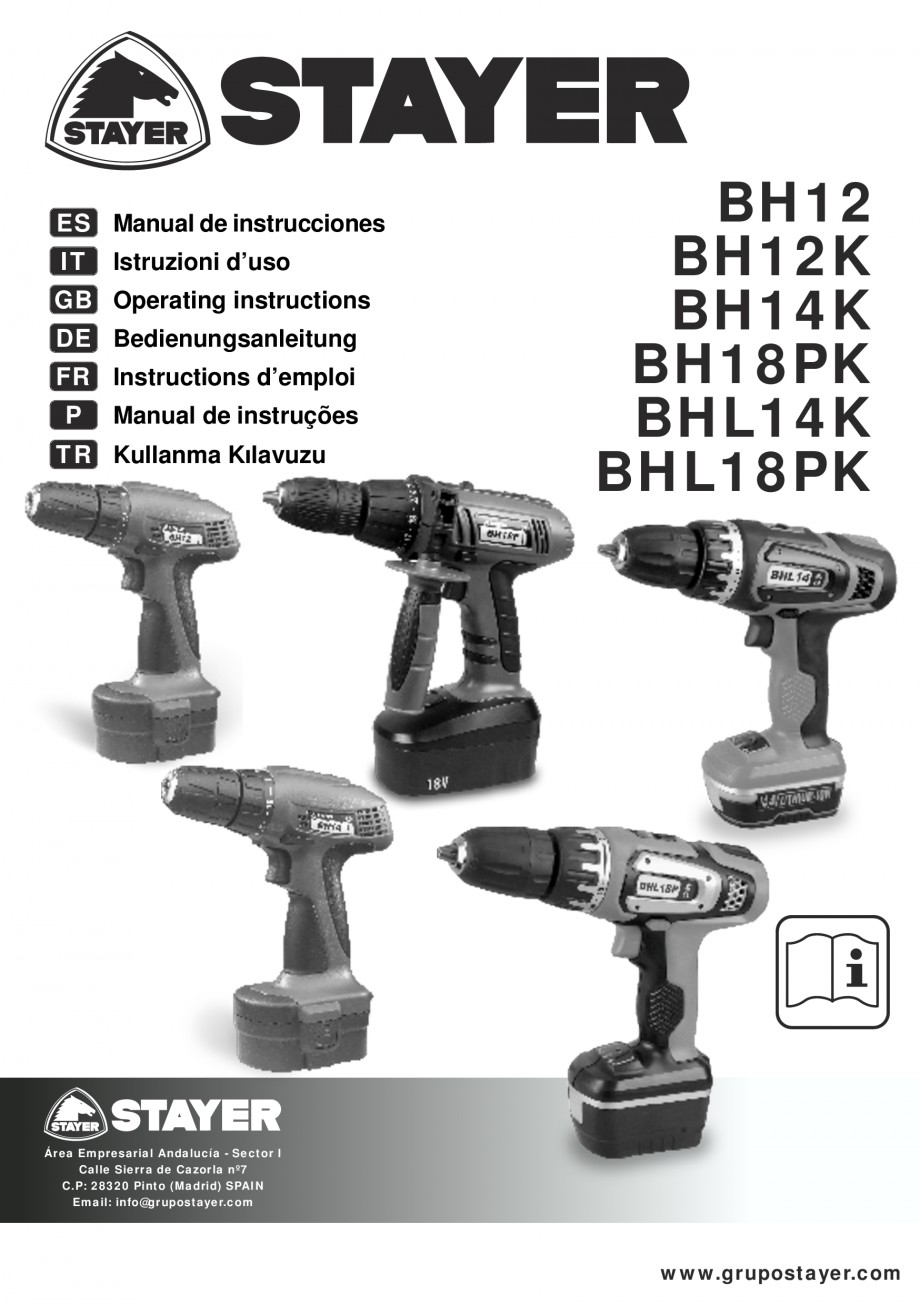

Pagina 1 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

ES Manual de instrucciones IT Istruzioni d’uso GB Operating instructions DE Bedienungsanleitung FR Instructions d’emploi P Manual de instruções TR Kullanma Kılavuzu BH12 BH12K BH14K BH18PK BHL14K BHL18PK Área Empresarial Andalucía - Sector I Calle Sierra de Cazorla nº7 C.P: 28320 Pinto (Madrid) SPAIN Email: info@grupostayer.com www.grupostayer.com BH12K / BH14K / BHL14K 8 1 2 4 3 7 6 BH18PK / BHL18PK 8 1 2 4 3 7 Opcional / Optional 6 5 9 ES Manual de instrucciones acumulador IT Istruzioni d’uso batteria GB Operating instructions battery DE Bedienungsanleitung akku FR Instructions d’emploi accumulateur P Manual de instruções acumulador TR Kullanma Kılavuzu batarya PUSH 1 2 LOADING CHARGED 3 4 1 2 BH12 / BH12K BH14K BH18PK BHL14K BHL18PK 0-300 / 0-1300 0-500 / 0-1500 0-350 / 0-1300 0-400 / 0-1100 0-400 / 0-1100 19 19 21 19 18 Nm 20 20 21 10-26 10-28 mm 10 10 13 10 13 kg 1.4 1.7 1.8 1 1.5 V 12 14,4 18

Pagina 1-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 2 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

14,4 18 min-1 5 6 7 8 rpm V 2 ESPAÑOL 3 Siempre colocar en posición central el selector del sentido de giro antes de cualquier manipulación en el aparato (p. ej. mantenimiento, cambio de útil, etc.) así como al transportarlo y guardarlo. En caso contrario existe el riesgo de lesión al accionar accidentalmente el interruptor de conexión/ desconexión. Elementos del aparato 1 Anillo de ajuste de par 2 Portabrocas de sujeción rápida 3 Interruptor de conexión/desconexión 4 Selector de sentido de giro Asegúrese antes de su utilización que el acumulador esté firmemente sujeto en el aparato. 5 Punta de atornillar Utilice unos instrumentos de exploración adecuados para detectar tuberías y cables ocultos, o consulte a su compañía abastecedora local. 6 Acumulador 7 Tecla de desenclavamiento del acumulador 8 Selector de velocidades El contacto con cables eléctricos puede provocar un incendio o sacudida eléctrica. El deterioro de tuberías de gas puede produc

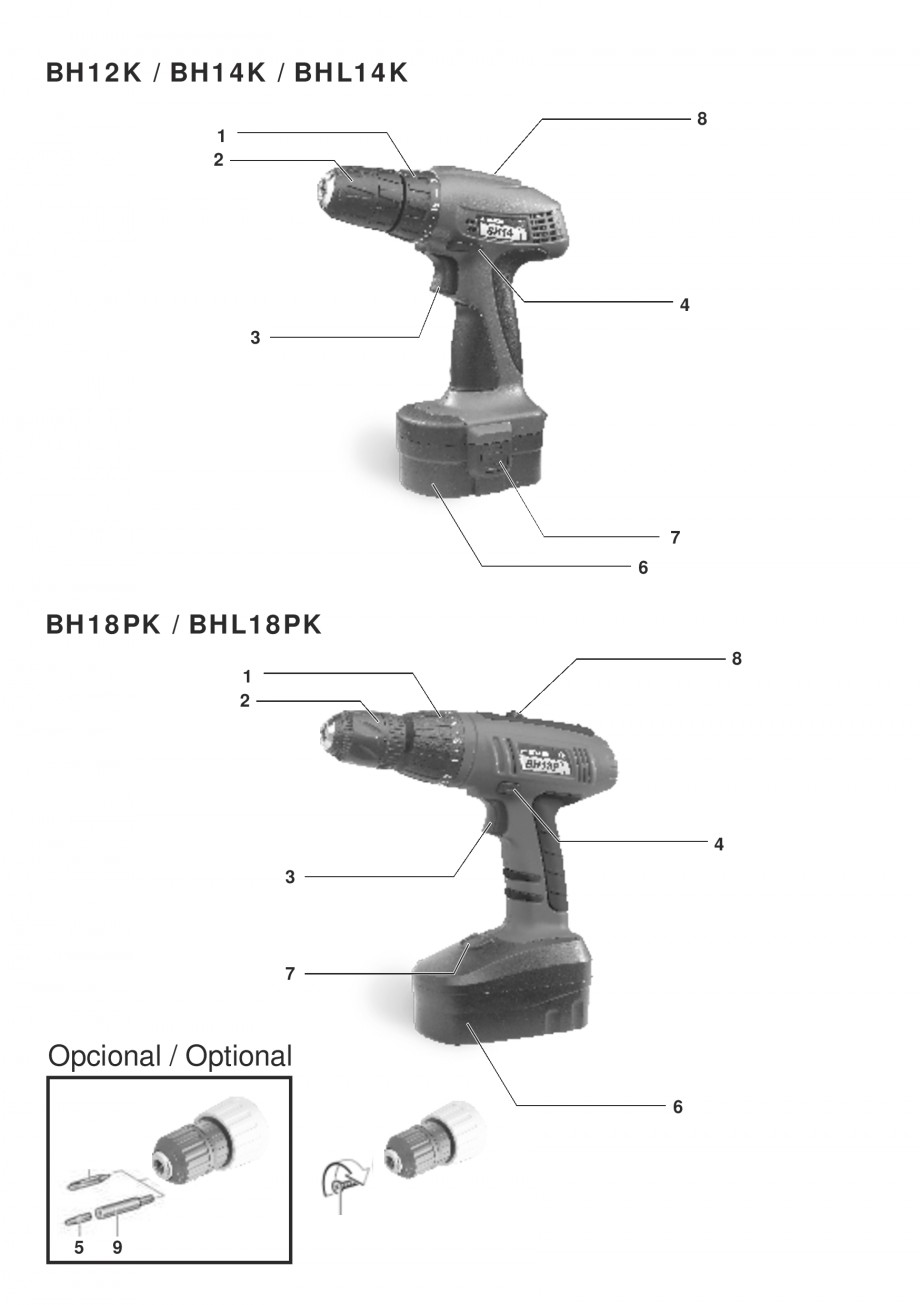

Pagina 2-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

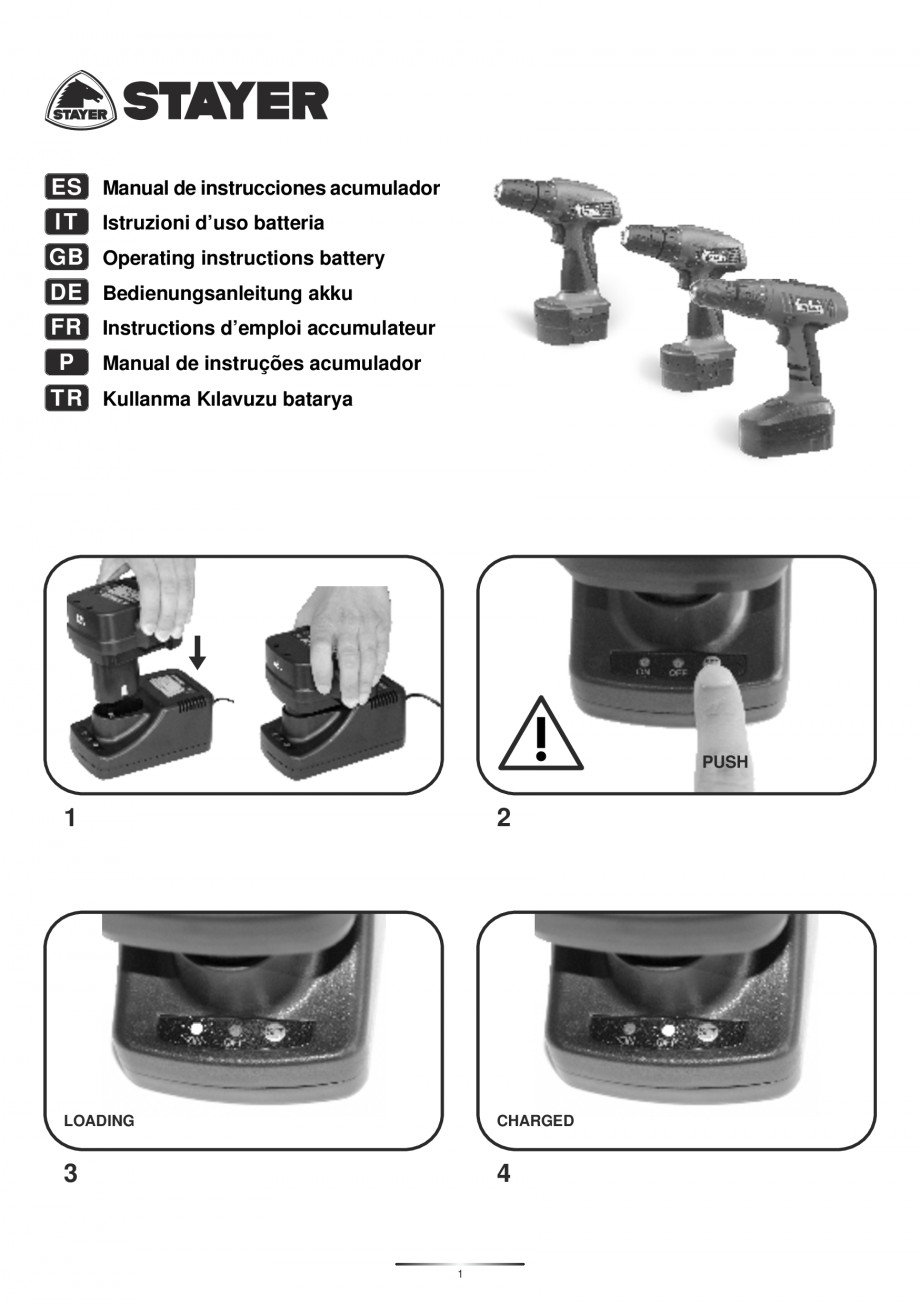

Pagina 3 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

ir una explosión. La perforación de una tubería de agua puede causar daños materiales. 9 Soporte punta Utilización reglamentaria Sujetar el aparato firmemente: al trabajar pueden presentarse brevemente unos pares de reacción elevados. El aparato ha sido proyectado para enroscar y aflojar tornillos, así como para taladrar en madera, metal, cerámica y materiales sintéticos. Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. Para su seguridad Jamás permita que los niños utilicen el aparato. Stayer solamente puede garantizar el funcionamiento correcto del aparato si se utilizan los accesorios originales previstos. Solamente puede trabajar sin peligro con el aparato si lee íntegramente las instrucciones de manejo y las indicaciones de seguridad, ateniéndose estrictamente a las recomendaciones allí comprendidas. Adicionalmente deberán resp

Pagina 3-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 4 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

etarse las instrucciones de seguridad generales comprendidas en el folleto adjunto. Acumulador y cargador ¡Es imprescindible leer las instrucciones de manejo del cargador que se adjuntan! No abrir el acumulador, y protegerlo contra golpes. Guardarlo en un lugar seco y libre de heladas. Ponerse unas gafas de protección. Si tiene el pelo largo, recójaselo bajo una protección adecuada. Trabajar únicamente con vestimenta ceñida al cuerpo. Dejar enfriar un acumulador caliente antes de cargarlo. Antes de cada utilización controlar el aparato y el acumulador. En caso de detectar algun daño, no continuar usando el aparato. Hacerlo reparar solamente por personal técnico especializado. No abrir jamás el aparato por su propia cuenta. Proteger el acumulador del calor y del fuego: ¡Peligro de explosión! No depositar el acumulador sobre radiadores ni exponerlo durante tiempo prolongado al sol; las temperaturas por encima de los 50 °C pueden dañarlo. No tirar el acumulador a la bas

Pagina 4-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 5 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

ura, fuego o agua. 3 ESPAÑOL 4 Antes de la puesta en funcionamiento Conmutación del sentido de giro Carga del acumulador Un acumulador nuevo o que no haya sido usado durante largo tiempo alcanza su plena potencia después de aprox. 5 ciclos de carga y descarga. ! Para desmontar el acumulador 6 presionar las teclas de desenclavamiento 7 y sacarlo, tirando de él hacia abajo sin brusquedad. El acumulador está equipado con un sensor de temperatura NTC que solamente permite la carga a temperaturas entre 0 °C y 45 °C. Con esto se consigue una larga duración del acumulador. Accionar el selector de sentido de giro 4 solamente con el aparato detenido. El selector de sentido de giro 4 sirve para invertir el sentido de giro de la máquina. Ello no es posible, sin embargo, si se mantiene presionado el interruptor de conexión/desconexión 3. Dirección de giro a derechas (a ) Girar a la izquierda hasta el tope el selector de sentido de giro (modo de operación normal: taladrar, a

Pagina 5-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 6 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

tornillar, etc.). Si después de cargar los acumuladores el tiempo de funcionamiento fuese muy reducido, ello es señal de que están agotados y deben sustituirse. Dirección de giro a izquierdas (b ) Ténganse en cuenta las instrucciones para protección del medio ambiente. Presionar hasta el tope hacia la derecha el selector de sentido de giro (para aflojar o desenroscar tornillos y tuercas). Cambio de útil Abrir suficientemente el portabrocas 2 e insertar el útil. Ajuste del par Apretar firmemente a mano el casquillo del portabrocas de sujeción rápida 2. De esta manera se enclava automáticamente el portabrocas. Si el ajuste es correcto, se activa el embrague limitador en el momento en que el tornillo quede a ras con el material, o bien, al alcanzar el par de giro ajustado. Al desenroscar debe seleccionarse un ajuste más elevado o el símbolo de “Taladrar”. Girar el casquillo en dirección contraria para retirar el útil. 1 16 Puesta en servicio Montaje del acumu

Pagina 6-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

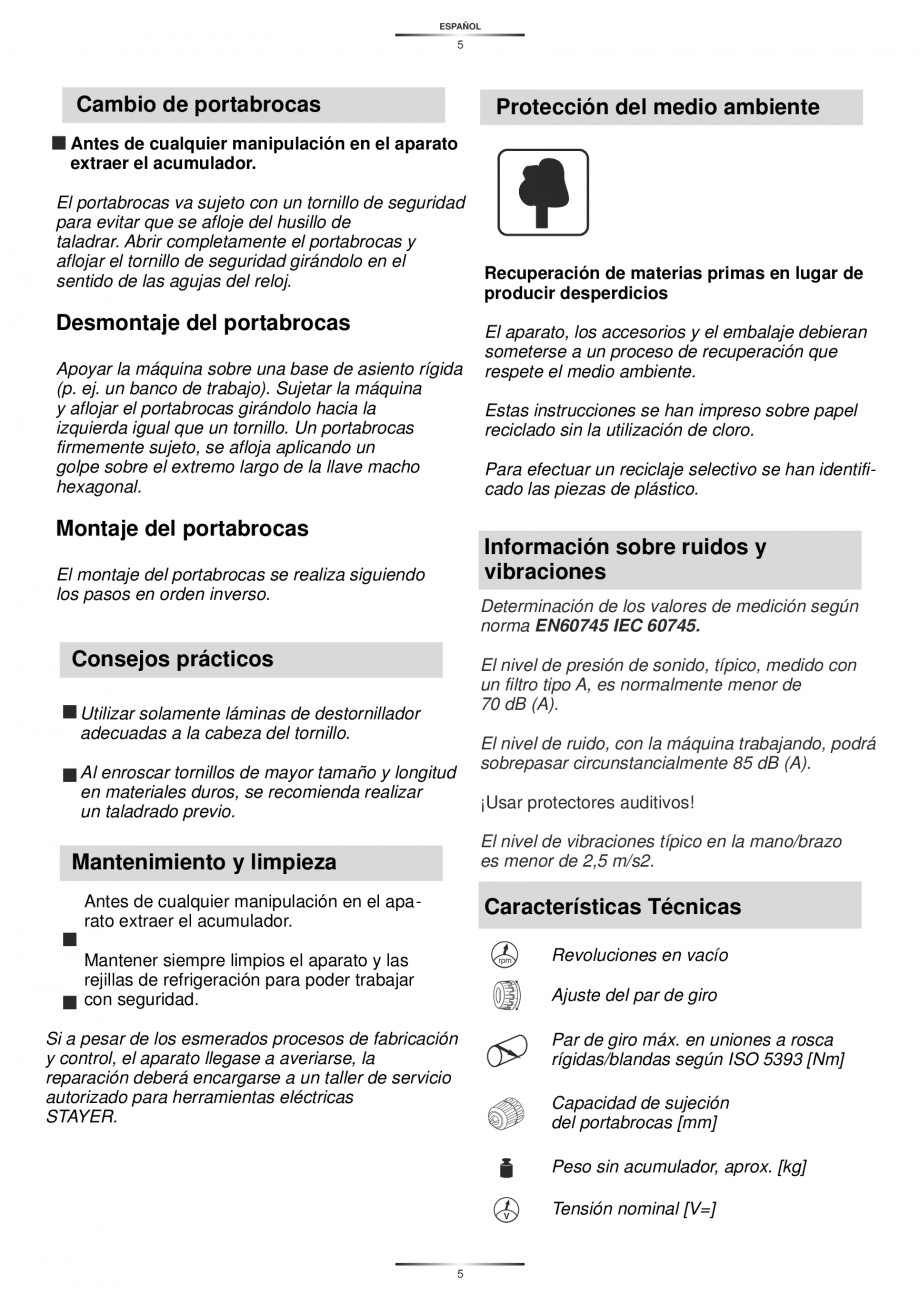

Pagina 7 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

lador Colocar el selector de sentido de giro 4 en la posición del centro = bloqueador de conexión, e insertar en la empuñadura, hasta que enclave, el acumulador cargado 6. Par bajo p. ej. tornillos pequeños, materiales blandos. Par elevado, p. ej. para tornillos grandes o materiales duros. Taladrar Colocar el anillo de ajuste del par 1 sobre el símbolo “Taladrar”. Conexión y desconexión Para la puesta en marcha del aparato presionar y mantener accionado el interruptor de conexión/desconexión 3. La máquina funciona con un número de revoluciones variable entre 0 y máximo según la presión ejercida sobre el interruptor de conexión/desconexión 3. Presionándolo ligeramente, se consigue un régimen de giro reducido, lo que permite una puesta en marcha suave y controlada. No solicitar el aparato de manera que llegue a detenerse. Para desconectar el aparato soltar el interruptor de conexión/desconexión 3. 4 ESPAÑOL 5 Cambio de portabrocas Protección del medio a

Pagina 7-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 8 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

mbiente Antes de cualquier manipulación en el aparato extraer el acumulador. El portabrocas va sujeto con un tornillo de seguridad para evitar que se afloje del husillo de taladrar. Abrir completamente el portabrocas y aflojar el tornillo de seguridad girándolo en el sentido de las agujas del reloj. Desmontaje del portabrocas Apoyar la máquina sobre una base de asiento rígida (p. ej. un banco de trabajo). Sujetar la máquina y aflojar el portabrocas girándolo hacia la izquierda igual que un tornillo. Un portabrocas firmemente sujeto, se afloja aplicando un golpe sobre el extremo largo de la llave macho hexagonal. Montaje del portabrocas Recuperación de materias primas en lugar de producir desperdicios El aparato, los accesorios y el embalaje debieran someterse a un proceso de recuperación que respete el medio ambiente. Estas instrucciones se han impreso sobre papel reciclado sin la utilización de cloro. Para efectuar un reciclaje selectivo se han identificado las piezas de

Pagina 8-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 9 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

plástico. Información sobre ruidos y vibraciones El montaje del portabrocas se realiza siguiendo los pasos en orden inverso. Determinación de los valores de medición según norma EN60745 IEC 60745. Consejos prácticos El nivel de presión de sonido, típico, medido con un filtro tipo A, es normalmente menor de 70 dB (A). Utilizar solamente láminas de destornillador adecuadas a la cabeza del tornillo. El nivel de ruido, con la máquina trabajando, podrá sobrepasar circunstancialmente 85 dB (A). Al enroscar tornillos de mayor tamaño y longitud en materiales duros, se recomienda realizar un taladrado previo. ¡Usar protectores auditivos! El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s2. Mantenimiento y limpieza Antes de cualquier manipulación en el aparato extraer el acumulador. Características Técnicas Mantener siempre limpios el aparato y las rejillas de refrigeración para poder trabajar con seguridad. Revoluciones en vacío 5 6 7 8 rpm

Pagina 9-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

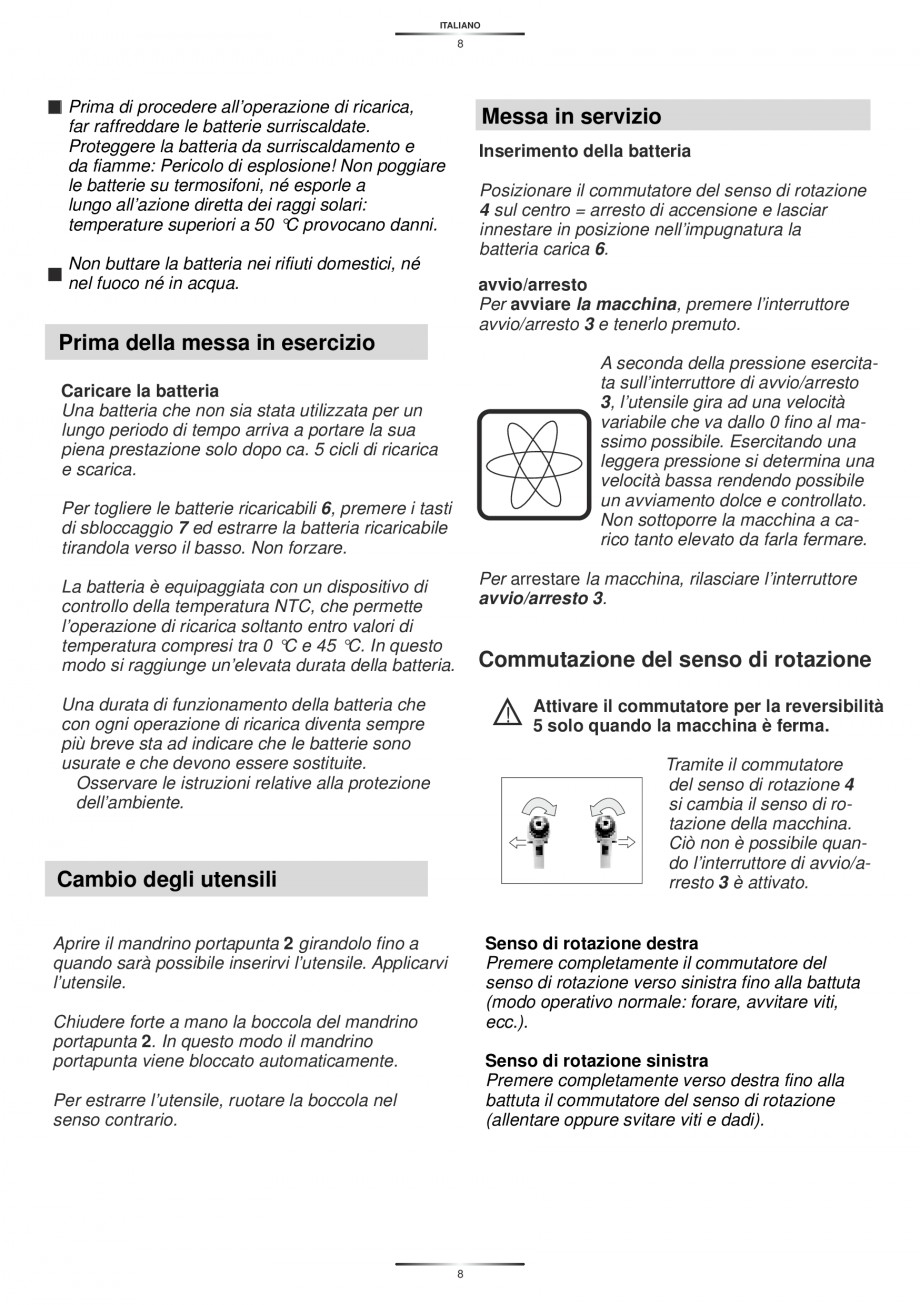

Pagina 10 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas STAYER. Ajuste del par de giro Par de giro máx. en uniones a rosca rígidas/blandas según ISO 5393 [Nm] Capacidad de sujeción del portabrocas [mm] Peso sin acumulador, aprox. [kg] V 5 Tensión nominal [V=] ESPAÑOL 6 Declaración de conformidad Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN60745 IEC60745 de acuerdo con las regulaciones 2006/42/CE, 2004/108/CE, 2006/95/CE. Director Gerente: Ramiro de la Fuente 6 ITALIANO 7 Prima di effettuare lavori alla macchina (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione della medesima, avere sempre cura di portare in posizione media il commutatore del senso di rotazione. In difetto, sussis

Pagina 10-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

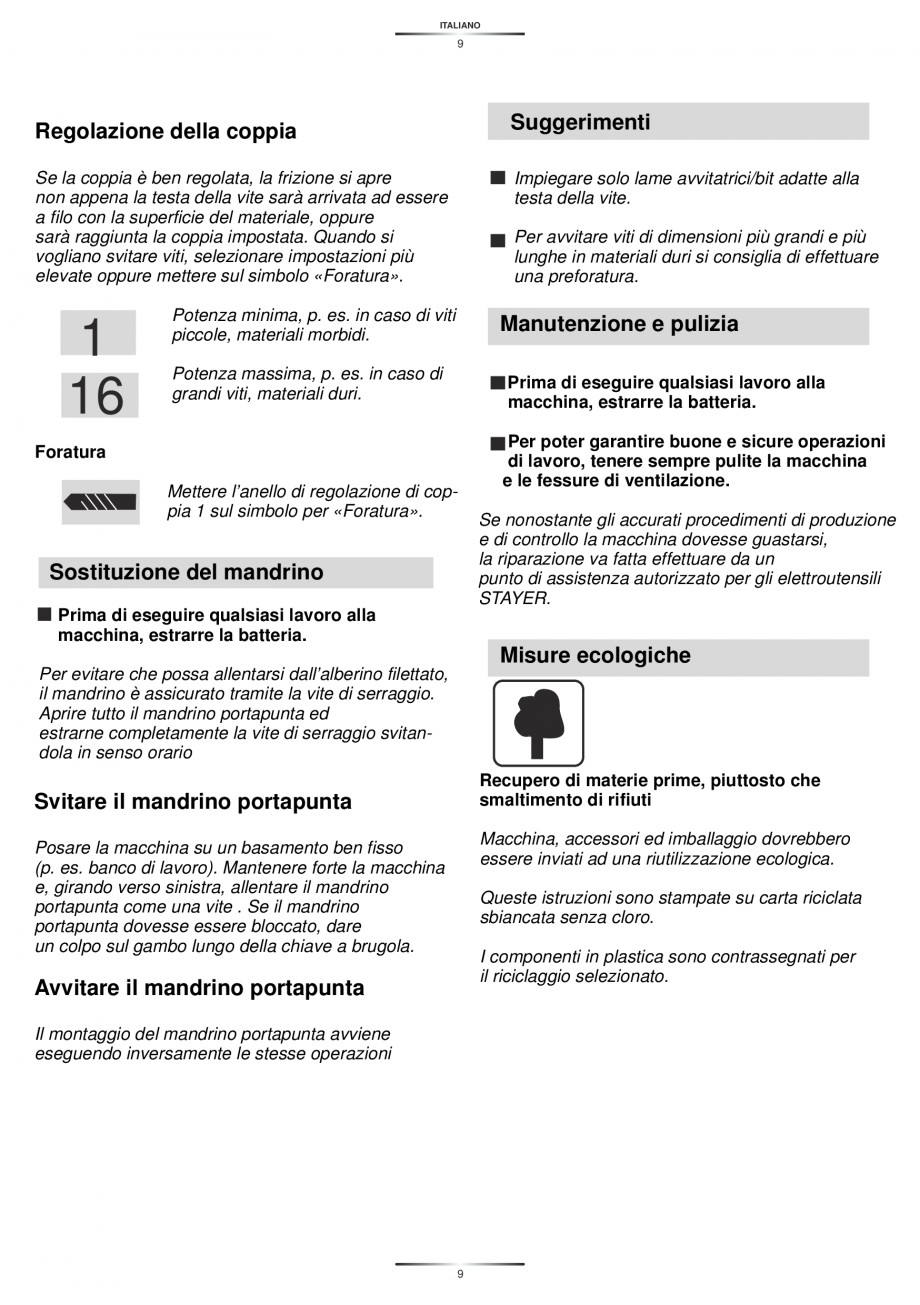

Pagina 11 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

terà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. Elementi della macchina 1 2 3 4 5 6 7 8 9 Anello di regolazione di coppia Mandrino portapunta Interruttore di avvio/arresto Commutatore per la reversibilità Lama cacciavite Batteria Tasto di sbloccaggio batteria Regolatore del numero di giri Supporto punta Prima di utilizzare la macchina, assicurarsi che la batteria sia ben inserita nell’apposito vano. Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. Uso conforme alle norme La macchina è idonea per avvitare e svitare viti così pure per eseguire forature nel legno, nel metallo, nella ceramica e

Pagina 11-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

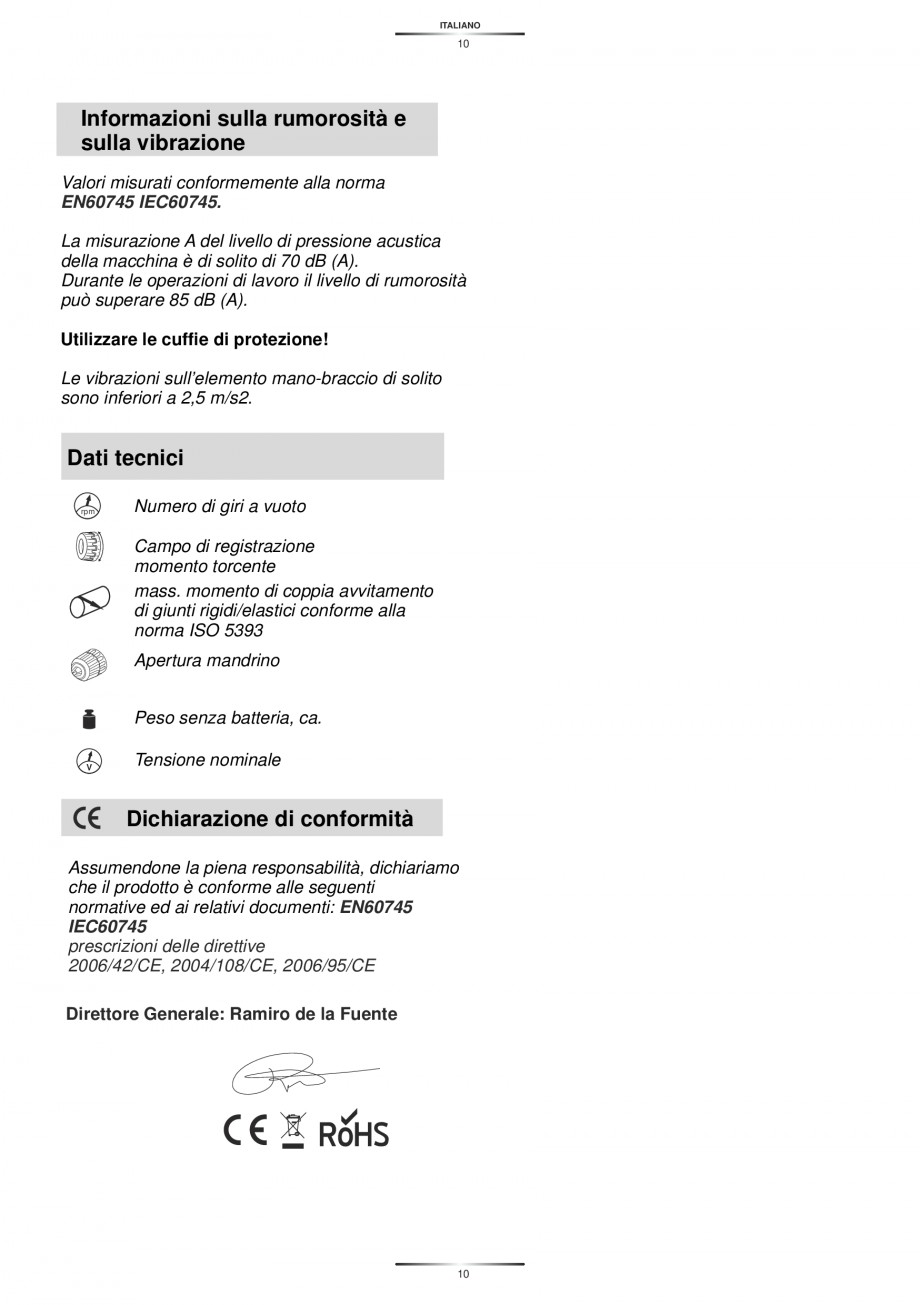

Pagina 12 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

in materiali sintetici. Per la Vostra sicurezza È possibile lavorare con la macchina senza incorrere in pericoli soltanto dopo aver letto completamente le istruzioni per l’uso e l’opuscolo avvertenze per la sicurezza e seguendo rigorosamente le istruzioni in essi contenute. Inoltre vanno rispettate anche le generali istruzioni di sicurezza riportate nell’opuscolo allegato. Portare occhiali di protezione. Mantenere saldamente la macchina: serrando a fondo è possibile che si verifichino alti momenti di reazione di breve durata. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Mai permettere a bambini di utilizzare la macchina. In caso di capelli lunghi è necessario portare un’adatta protezione per i capelli. Lavorare soltanto con abiti adatti ed aderenti al corpo. La Stayer può garantire un perfetto

Pagina 12-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 13 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

funzionamento della macchina soltanto se vengono utilizzati accessori originali specificatamente previsti per questa macchina. Controllare la macchina e la batteria prima di ogni impiego. Qualora venissero riscontrati dei difetti, non continuare ad utilizzare la macchina. Batteria e stazione di ricarica Le riparazioni possono essere eseguite esclusivamente da personale qualificato. Mai aprire la macchina personalmente. È estremamente indispensabile leggere le allegate istruzioni per l’uso relative alla stazione di ricarica! Non aprire la batteria e proteggerla contro gli urti. Conservarla in luogo asciutto e protetto contro il gelo. 7 ITALIANO 8 Prima di procedere all’operazione di ricarica, far raffreddare le batterie surriscaldate. Proteggere la batteria da surriscaldamento e da fiamme: Pericolo di esplosione! Non poggiare le batterie su termosifoni, né esporle a lungo all’azione diretta dei raggi solari: temperature superiori a 50 °C provocano danni. Messa in ser

Pagina 13-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 14 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

vizio Inserimento della batteria Posizionare il commutatore del senso di rotazione 4 sul centro = arresto di accensione e lasciar innestare in posizione nell’impugnatura la batteria carica 6. Non buttare la batteria nei rifiuti domestici, né nel fuoco né in acqua. avvio/arresto Per avviare la macchina, premere l’interruttore avvio/arresto 3 e tenerlo premuto. Prima della messa in esercizio A seconda della pressione esercitata sull’interruttore di avvio/arresto 3, l’utensile gira ad una velocità variabile che va dallo 0 fino al massimo possibile. Esercitando una leggera pressione si determina una velocità bassa rendendo possibile un avviamento dolce e controllato. Non sottoporre la macchina a carico tanto elevato da farla fermare. Caricare la batteria Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica. Per togliere le batterie ricaricabili 6, premere i tasti di sblo

Pagina 14-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 15 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

ccaggio 7 ed estrarre la batteria ricaricabile tirandola verso il basso. Non forzare. Per arrestare la macchina, rilasciare l’interruttore avvio/arresto 3. La batteria è equipaggiata con un dispositivo di controllo della temperatura NTC, che permette l’operazione di ricarica soltanto entro valori di temperatura compresi tra 0 °C e 45 °C. In questo modo si raggiunge un’elevata durata della batteria. Commutazione del senso di rotazione Una durata di funzionamento della batteria che con ogni operazione di ricarica diventa sempre più breve sta ad indicare che le batterie sono usurate e che devono essere sostituite. Osservare le istruzioni relative alla protezione dell’ambiente. ! Attivare il commutatore per la reversibilità 5 solo quando la macchina è ferma. Tramite il commutatore del senso di rotazione 4 si cambia il senso di rotazione della macchina. Ciò non è possibile quando l’interruttore di avvio/arresto 3 è attivato. Cambio degli utensili Senso di rotazion

Pagina 15-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 16 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

e destra Premere completamente il commutatore del senso di rotazione verso sinistra fino alla battuta (modo operativo normale: forare, avvitare viti, ecc.). Aprire il mandrino portapunta 2 girandolo fino a quando sarà possibile inserirvi l’utensile. Applicarvi l’utensile. Chiudere forte a mano la boccola del mandrino portapunta 2. In questo modo il mandrino portapunta viene bloccato automaticamente. Senso di rotazione sinistra Premere completamente verso destra fino alla battuta il commutatore del senso di rotazione (allentare oppure svitare viti e dadi). Per estrarre l’utensile, ruotare la boccola nel senso contrario. 8 ITALIANO 9 Suggerimenti Regolazione della coppia Se la coppia è ben regolata, la frizione si apre non appena la testa della vite sarà arrivata ad essere a filo con la superficie del materiale, oppure sarà raggiunta la coppia impostata. Quando si vogliano svitare viti, selezionare impostazioni più elevate oppure mettere sul simbolo «Foratura». 1 1

Pagina 16-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 17 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

6 Impiegare solo lame avvitatrici/bit adatte alla testa della vite. Per avvitare viti di dimensioni più grandi e più lunghe in materiali duri si consiglia di effettuare una preforatura. Potenza minima, p. es. in caso di viti piccole, materiali morbidi. Manutenzione e pulizia Potenza massima, p. es. in caso di grandi viti, materiali duri. Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria. Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite la macchina e le fessure di ventilazione. Foratura Mettere l’anello di regolazione di coppia 1 sul simbolo per «Foratura». Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili STAYER. Sostituzione del mandrino Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria. Misure ecologiche Per evitare che possa allentarsi dall’alberino fi

Pagina 17-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 18 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

lettato, il mandrino è assicurato tramite la vite di serraggio. Aprire tutto il mandrino portapunta ed estrarne completamente la vite di serraggio svitandola in senso orario Recupero di materie prime, piuttosto che smaltimento di rifiuti Svitare il mandrino portapunta Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica. Posare la macchina su un basamento ben fisso (p. es. banco di lavoro). Mantenere forte la macchina e, girando verso sinistra, allentare il mandrino portapunta come una vite . Se il mandrino portapunta dovesse essere bloccato, dare un colpo sul gambo lungo della chiave a brugola. Queste istruzioni sono stampate su carta riciclata sbiancata senza cloro. I componenti in plastica sono contrassegnati per il riciclaggio selezionato. Avvitare il mandrino portapunta Il montaggio del mandrino portapunta avviene eseguendo inversamente le stesse operazioni 9 ITALIANO 10 Informazioni sulla rumorosità e sulla vibrazione Valori mi

Pagina 18-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 19 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

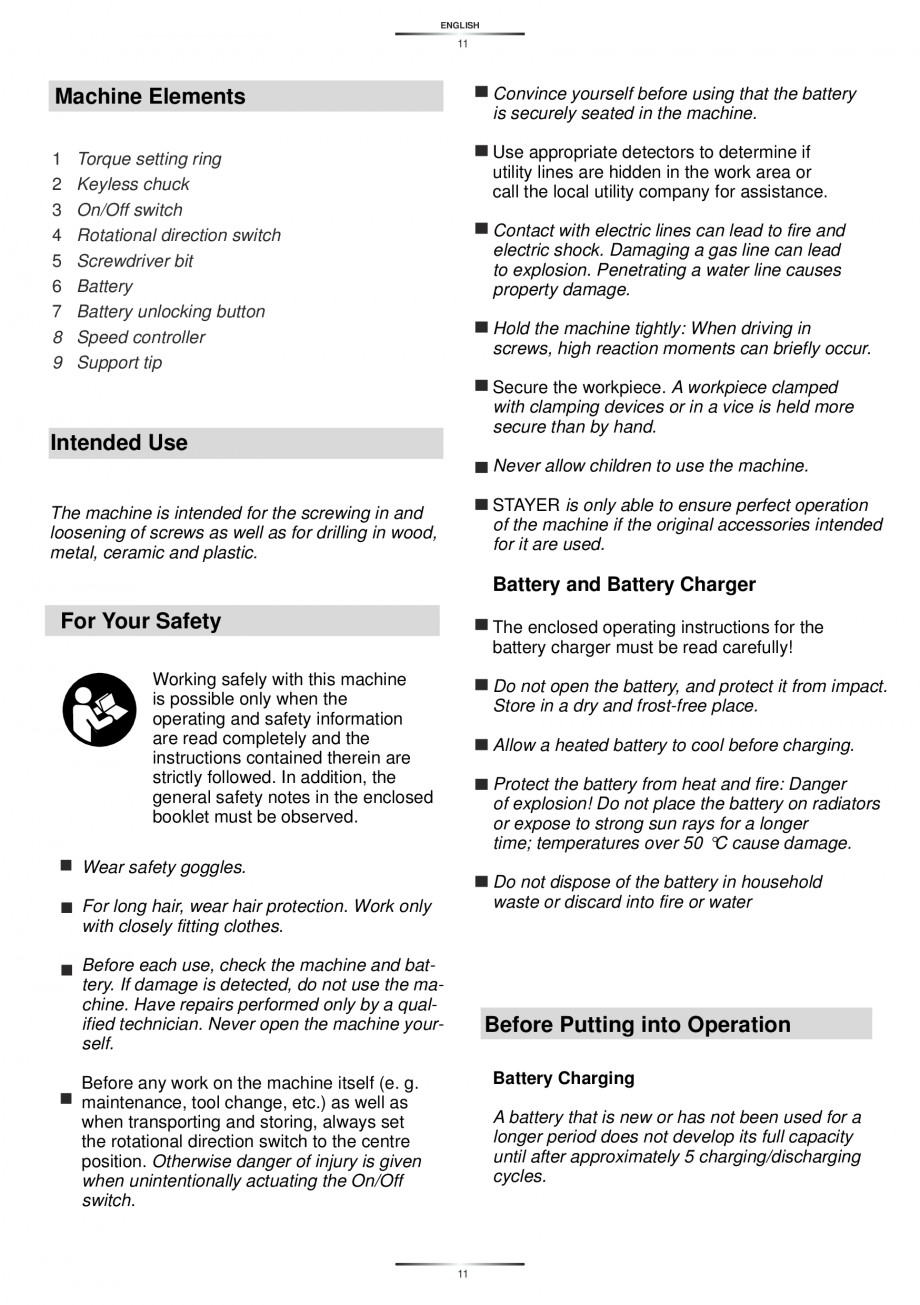

surati conformemente alla norma EN60745 IEC60745. La misurazione A del livello di pressione acustica della macchina è di solito di 70 dB (A). Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB (A). Utilizzare le cuffie di protezione! Le vibrazioni sull’elemento mano-braccio di solito sono inferiori a 2,5 m/s2. Dati tecnici Numero di giri a vuoto 5 6 7 8 rpm Campo di registrazione momento torcente mass. momento di coppia avvitamento di giunti rigidi/elastici conforme alla norma ISO 5393 Apertura mandrino Peso senza batteria, ca. V Tensione nominale Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN60745 IEC60745 prescrizioni delle direttive 2006/42/CE, 2004/108/CE, 2006/95/CE Direttore Generale: Ramiro de la Fuente 10 ENGLISH 11 Machine Elements Convince yourself before using that the battery is securely seated in the machine. 1 2 3 4

Pagina 19-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

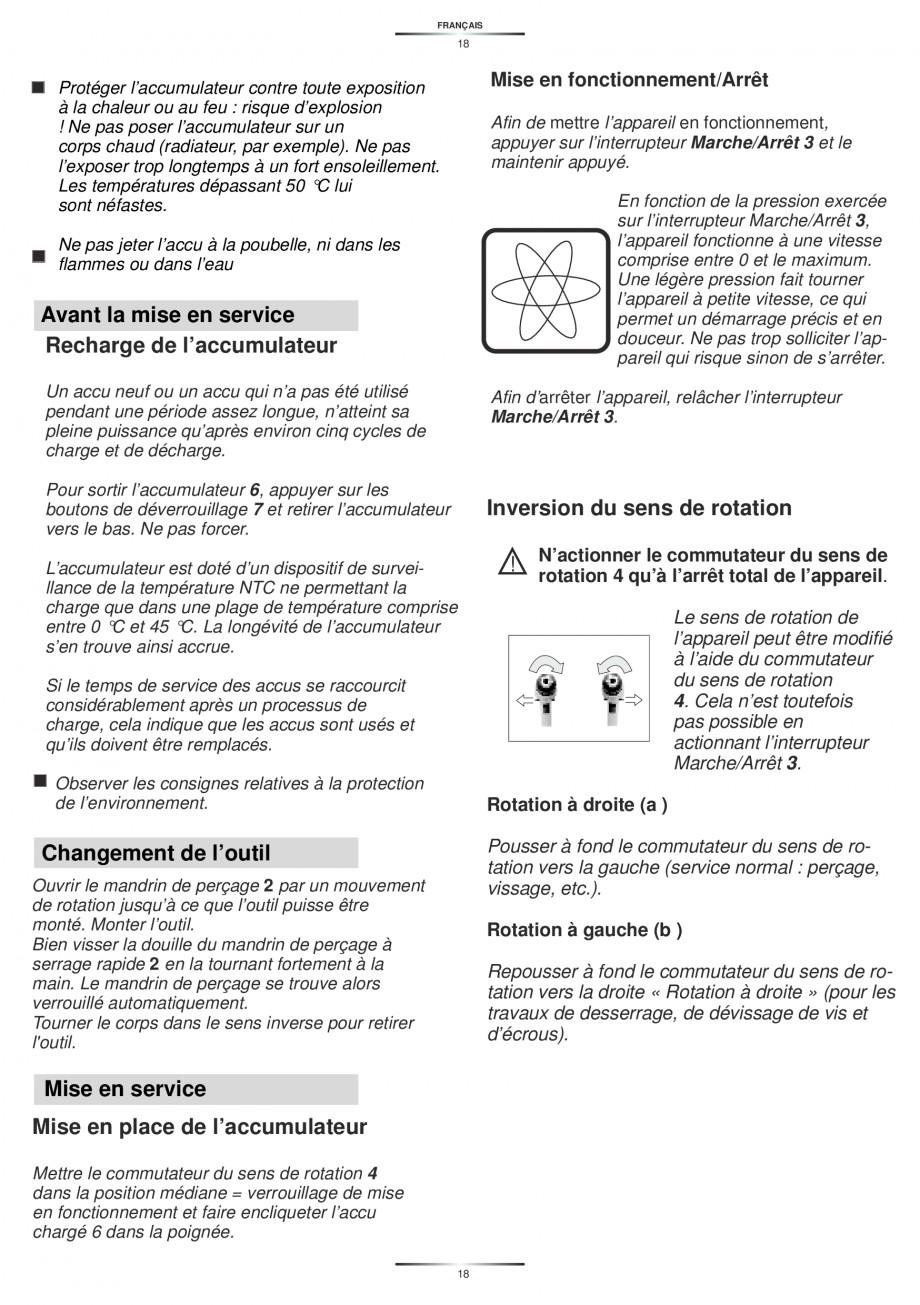

Pagina 20 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

5 6 7 8 9 Use appropriate detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance. Torque setting ring Keyless chuck On/Off switch Rotational direction switch Screwdriver bit Battery Battery unlocking button Speed controller Support tip Contact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage. Hold the machine tightly: When driving in screws, high reaction moments can briefly occur. Secure the workpiece. A workpiece clamped with clamping devices or in a vice is held more secure than by hand. Intended Use Never allow children to use the machine. STAYER is only able to ensure perfect operation of the machine if the original accessories intended for it are used. The machine is intended for the screwing in and loosening of screws as well as for drilling in wood, metal, ceramic and plastic. Battery and Battery Charger For Yo

Pagina 20-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

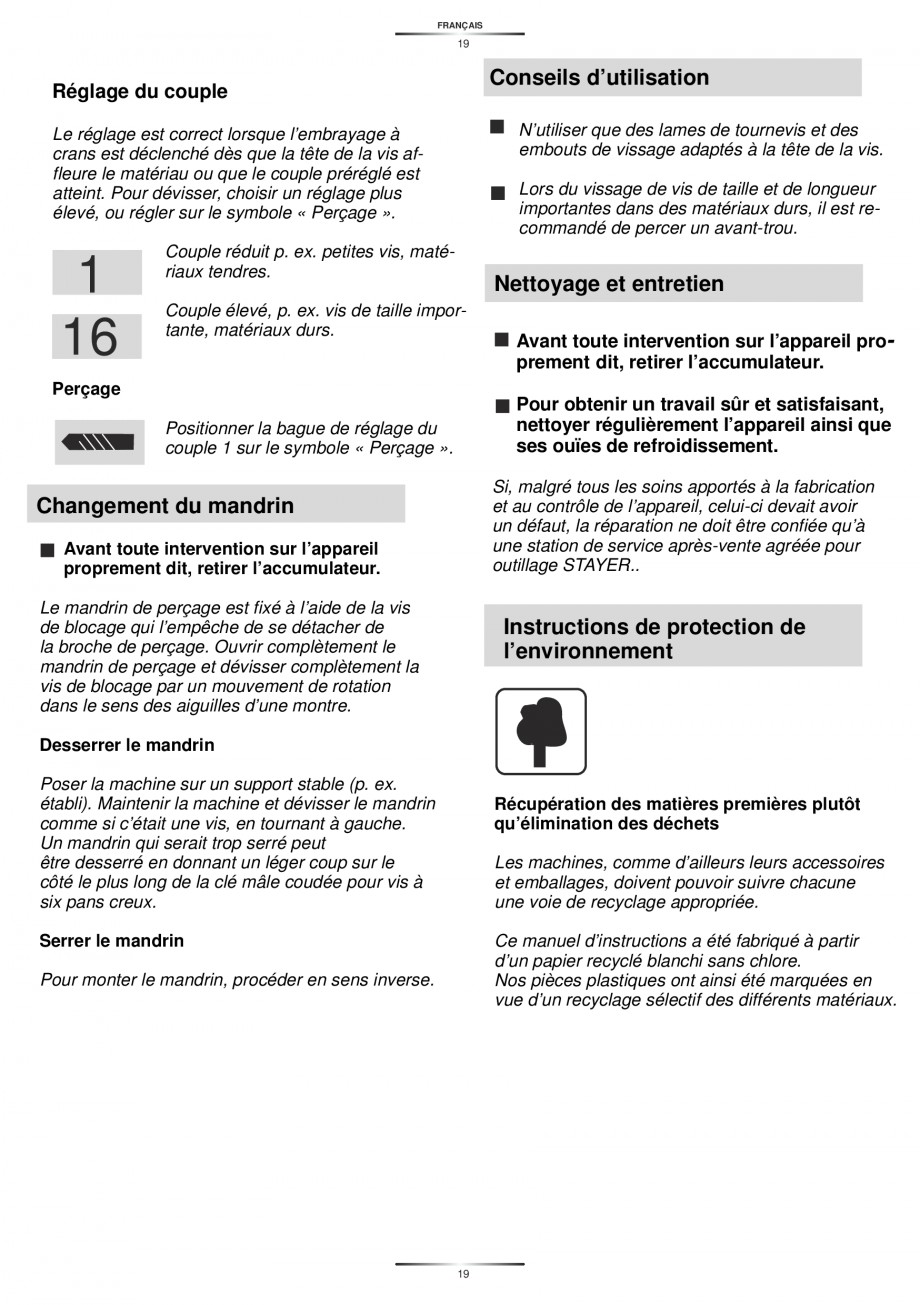

Pagina 21 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

ur Safety The enclosed operating instructions for the battery charger must be read carefully! Working safely with this machine is possible only when the operating and safety information are read completely and the instructions contained therein are strictly followed. In addition, the general safety notes in the enclosed booklet must be observed. Do not open the battery, and protect it from impact. Store in a dry and frost-free place. Allow a heated battery to cool before charging. Protect the battery from heat and fire: Danger of explosion! Do not place the battery on radiators or expose to strong sun rays for a longer time; temperatures over 50 °C cause damage. Wear safety goggles. Do not dispose of the battery in household waste or discard into fire or water For long hair, wear hair protection. Work only with closely fitting clothes. Before each use, check the machine and battery. If damage is detected, do not use the machine. Have repairs performed only by a qualified technic

Pagina 21-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

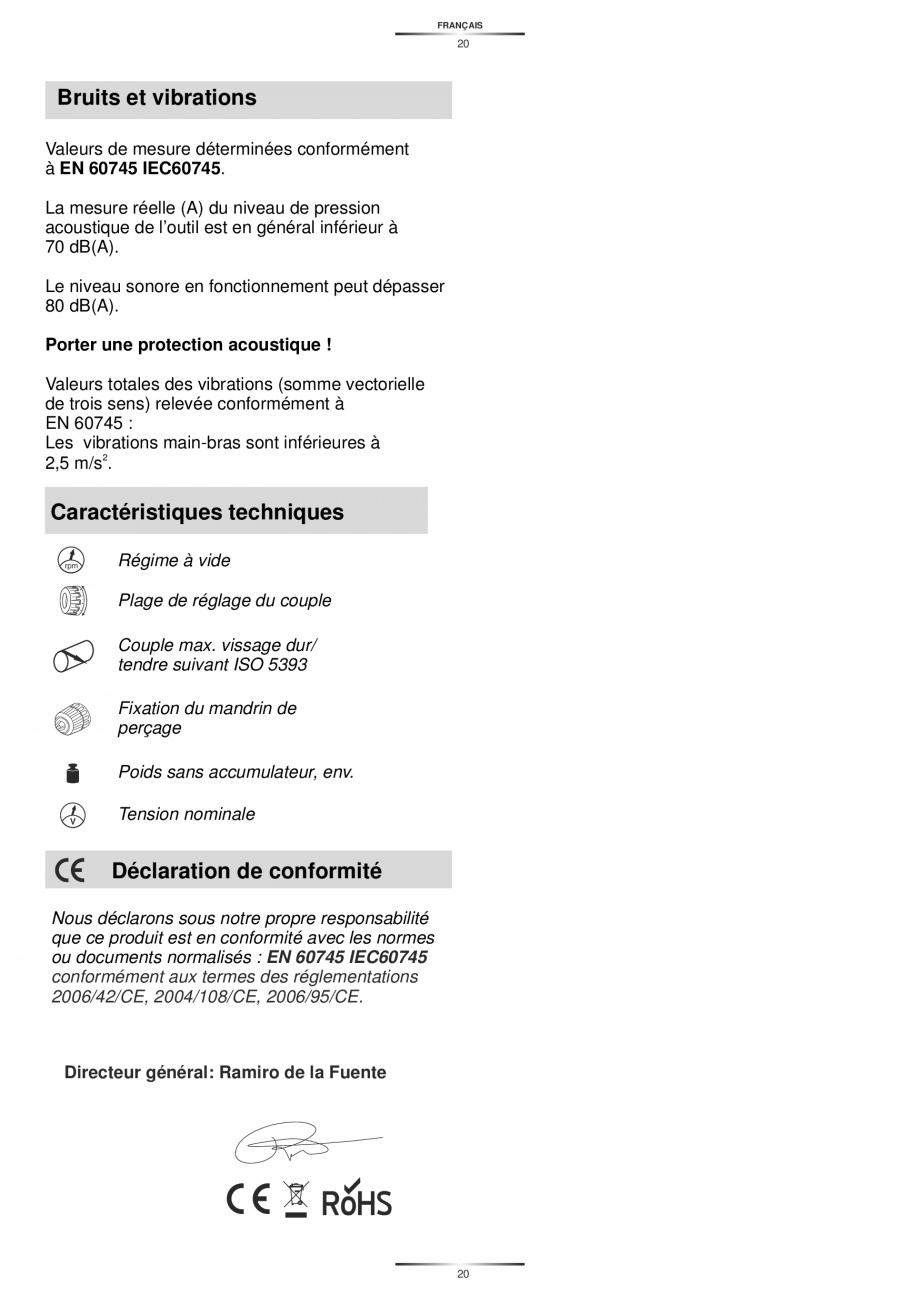

Pagina 22 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

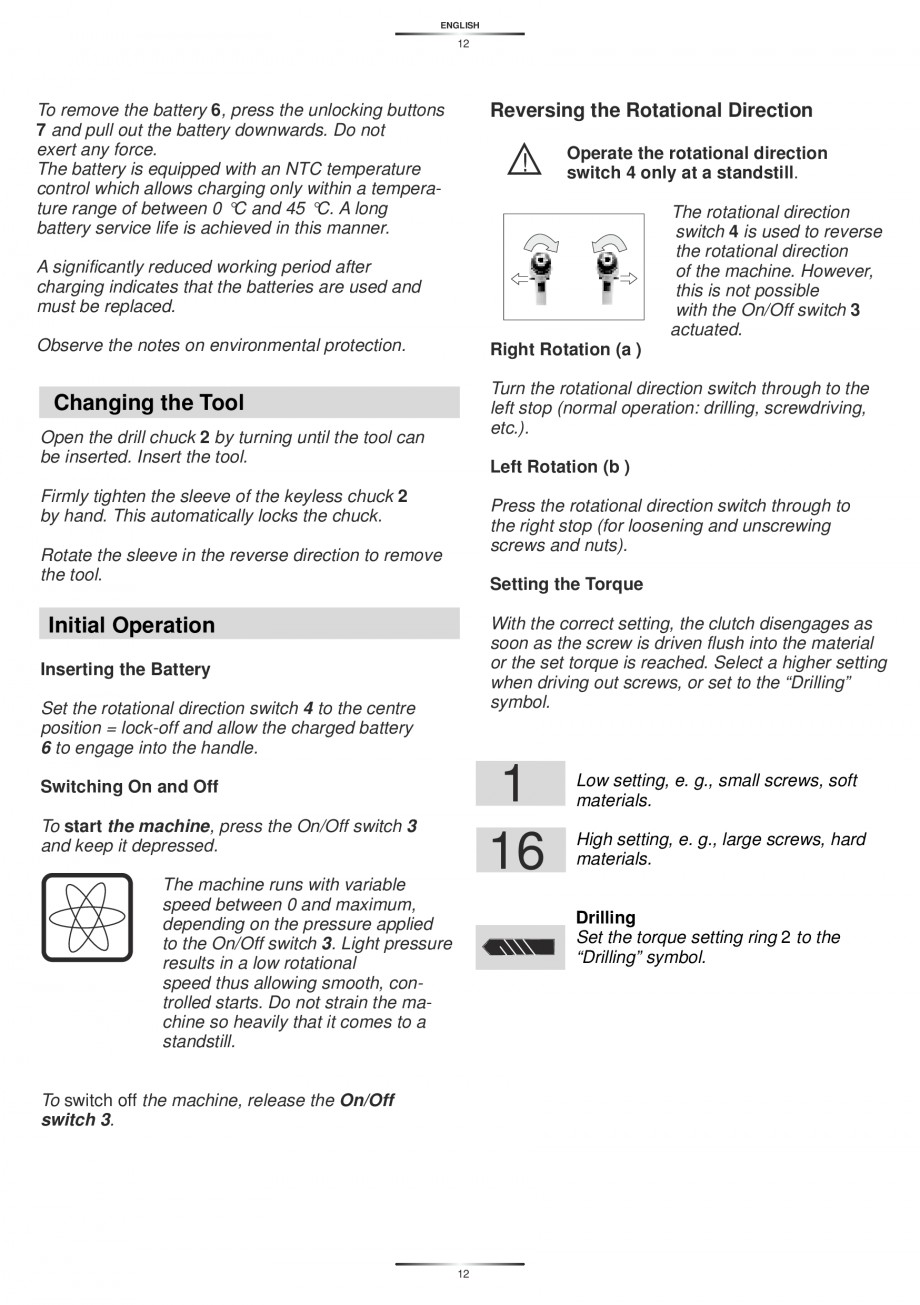

ian. Never open the machine yourself. Before Putting into Operation Battery Charging Before any work on the machine itself (e. g. maintenance, tool change, etc.) as well as when transporting and storing, always set the rotational direction switch to the centre position. Otherwise danger of injury is given when unintentionally actuating the On/Off switch. A battery that is new or has not been used for a longer period does not develop its full capacity until after approximately 5 charging/discharging cycles. 11 ENGLISH 12 Reversing the Rotational Direction To remove the battery 6, press the unlocking buttons 7 and pull out the battery downwards. Do not exert any force. The battery is equipped with an NTC temperature control which allows charging only within a temperature range of between 0 °C and 45 °C. A long battery service life is achieved in this manner. ! Operate the rotational direction switch 4 only at a standstill. The rotational direction switch 4 is used to reverse

Pagina 22-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

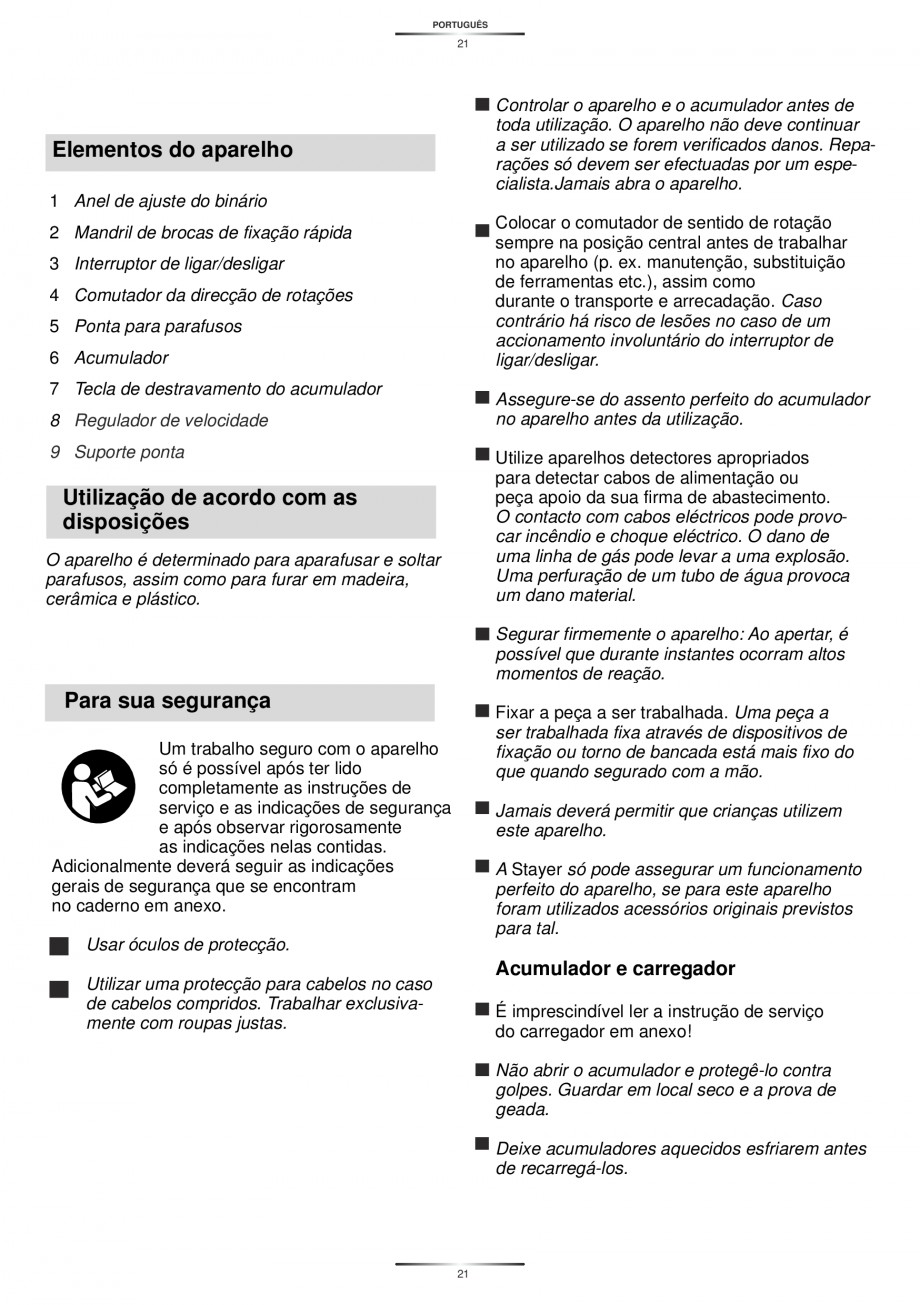

Pagina 23 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

the rotational direction of the machine. However, this is not possible with the On/Off switch 3 actuated. A significantly reduced working period after charging indicates that the batteries are used and must be replaced. Observe the notes on environmental protection. Right Rotation (a ) Turn the rotational direction switch through to the left stop (normal operation: drilling, screwdriving, etc.). Changing the Tool Open the drill chuck 2 by turning until the tool can be inserted. Insert the tool. Left Rotation (b ) Firmly tighten the sleeve of the keyless chuck 2 by hand. This automatically locks the chuck. Press the rotational direction switch through to the right stop (for loosening and unscrewing screws and nuts). Rotate the sleeve in the reverse direction to remove the tool. Setting the Torque With the correct setting, the clutch disengages as soon as the screw is driven flush into the material or the set torque is reached. Select a higher setting when driving out screws, or

Pagina 23-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

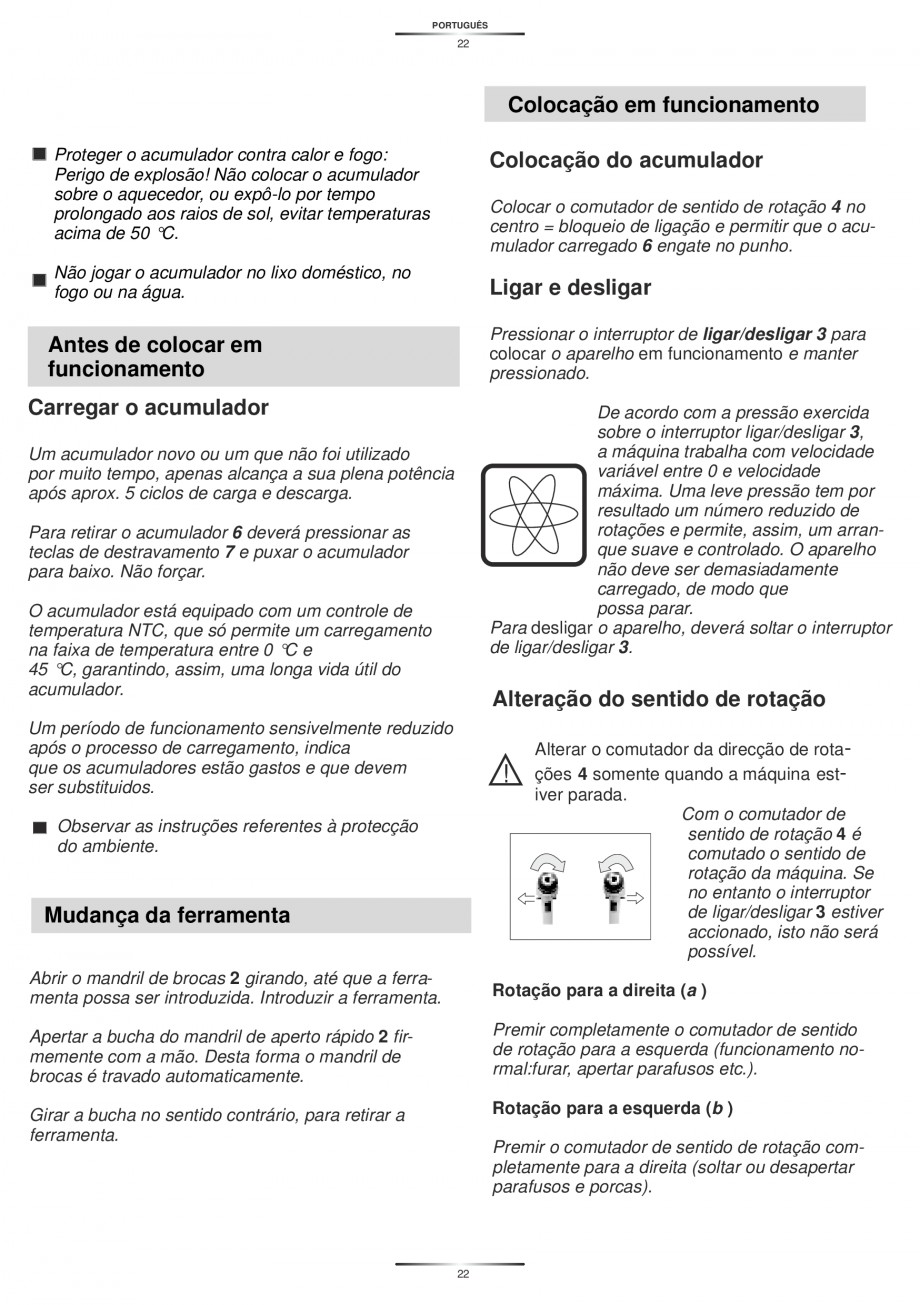

Pagina 24 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

set to the “Drilling” symbol. Initial Operation Inserting the Battery Set the rotational direction switch 4 to the centre position = lock-off and allow the charged battery 6 to engage into the handle. 1 16 Switching On and Off To start the machine, press the On/Off switch 3 and keep it depressed. The machine runs with variable speed between 0 and maximum, depending on the pressure applied to the On/Off switch 3. Light pressure results in a low rotational speed thus allowing smooth, controlled starts. Do not strain the machine so heavily that it comes to a standstill. Low setting, e. g., small screws, soft materials. High setting, e. g., large screws, hard materials. Drilling Set the torque setting ring 2 to the “Drilling” symbol. To switch off the machine, release the On/Off switch 3. 12 ENGLISH 13 Replacing the Drill Chuck These instructions are printed on recycled paper manufactured without chlorine. Before any work on the machine itself, remove the battery. The

Pagina 24-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

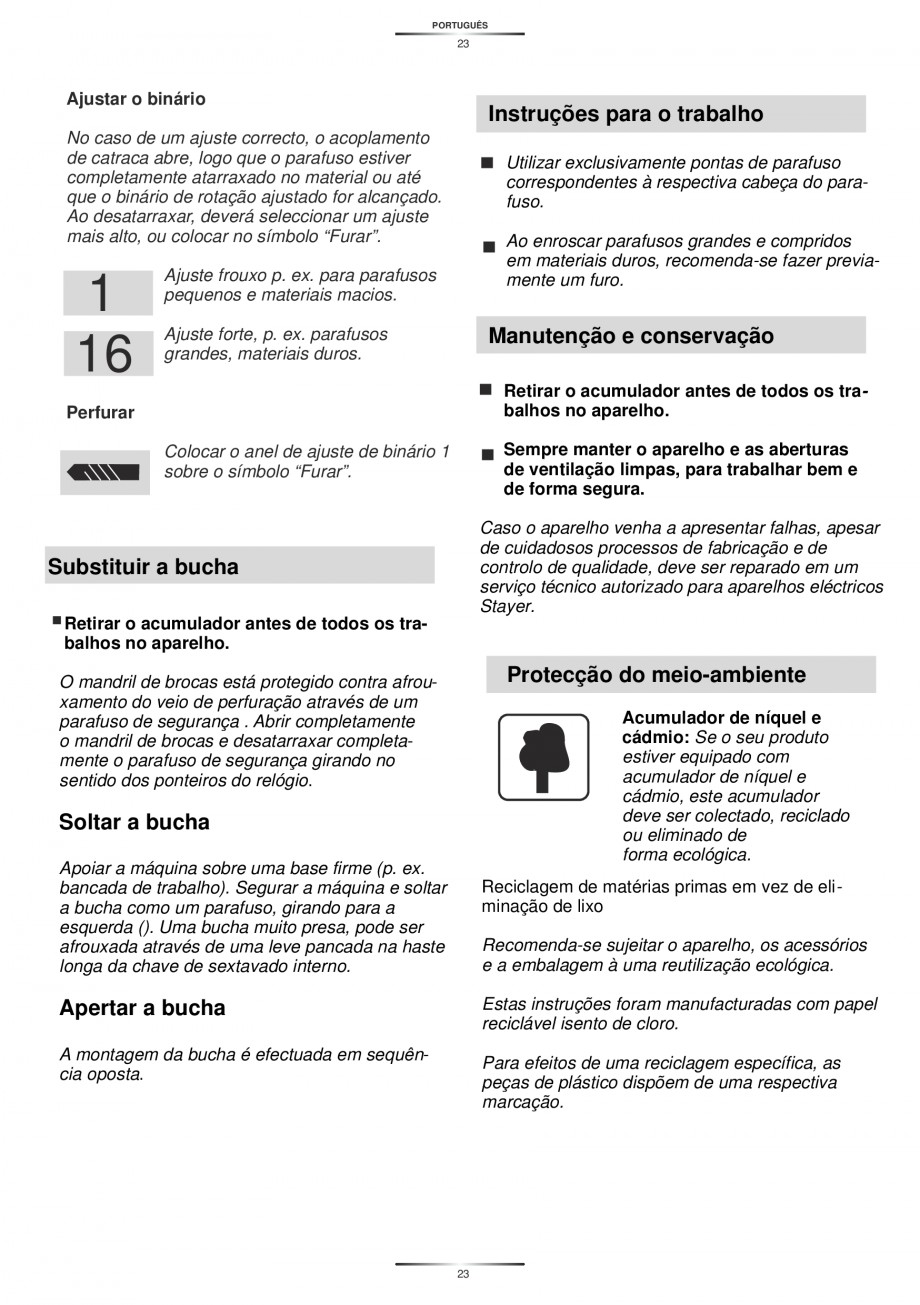

Pagina 25 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

plastic components are labelled for categorized recycling. The locking screw secures the drill chuck against loosening from the drill spindle. Fully open the drill chuck and completely unscrew the locking screw by turning in clockwise direction Noise/Vibration Information Measured values determined according to EN60745 IEC60745. Loosening the Drill Chuck Typically the A-weighted sound pressure level of the product is less than 70 dB (A). Place the machine on a stable surface (e. g. workbench). Hold the machine firmly and loosen the chuck by turning to the left, as when unscrewing a screw. Loosen a tight chuck by giving the long end of the Allen key a sharp blow. The noise level when working can exceed 85 dB (A). Wear hearing protection! Tightening the Drill Chuck The typical hand/arm vibration is below 2.5 m/s2. The drill chuck is mounted in reverse order . Tips Tool Specifications Use only screwdriver bits that fit properly in the head of the screw. When driving in larger

Pagina 25-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

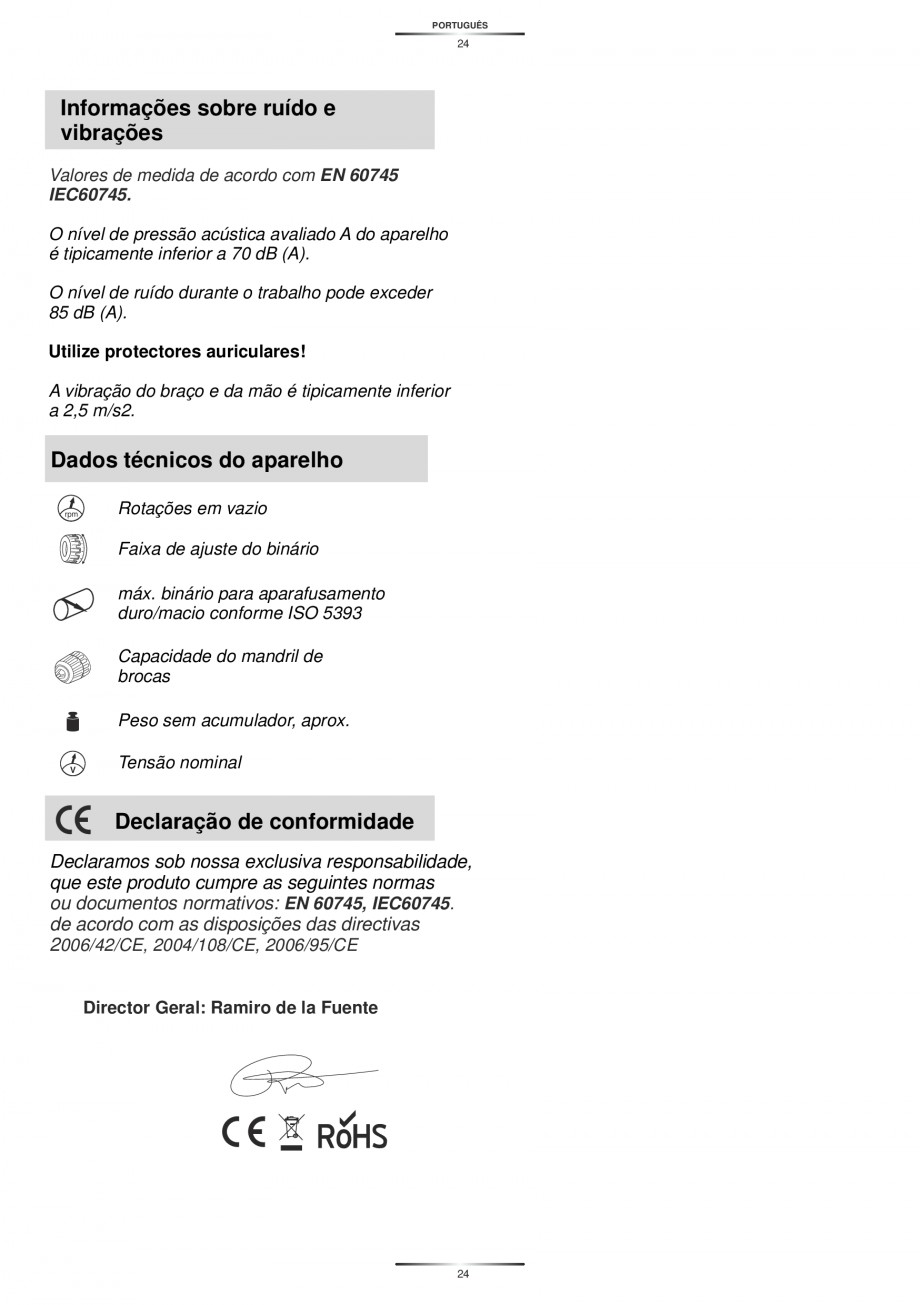

Pagina 26 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

and/or longer screws in hard material, it is advisable to drill a pilot hole first. No-load speed 5 6 7 8 rpm Torque adjustment range max. torque for hard/soft screwdriving application according to ISO 5393 Maintenance and Cleaning Chuck clamping range Before any work on the machine itself, remove the battery. Weight without battery, approx. For safe and proper working, always keep the machine and the ventilation slots clean. V If the machine should fail despite the care taken in manufacturing and testing procedures, repair should be carried out by an after-sales service centre for STAYER power tools. Rated voltage Declaration of Conformity We declare under our sole responsibility that this product is in conformity with the following standards or standardization documents. EN60745 IEC60745 according to the provisions of the directives 2006/42/EC, 2004/108/EC, 2006/95/EC. Environmental Protection Director Manager: Ramiro de la Fuente Recycle raw materials instead of disp

Pagina 26-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

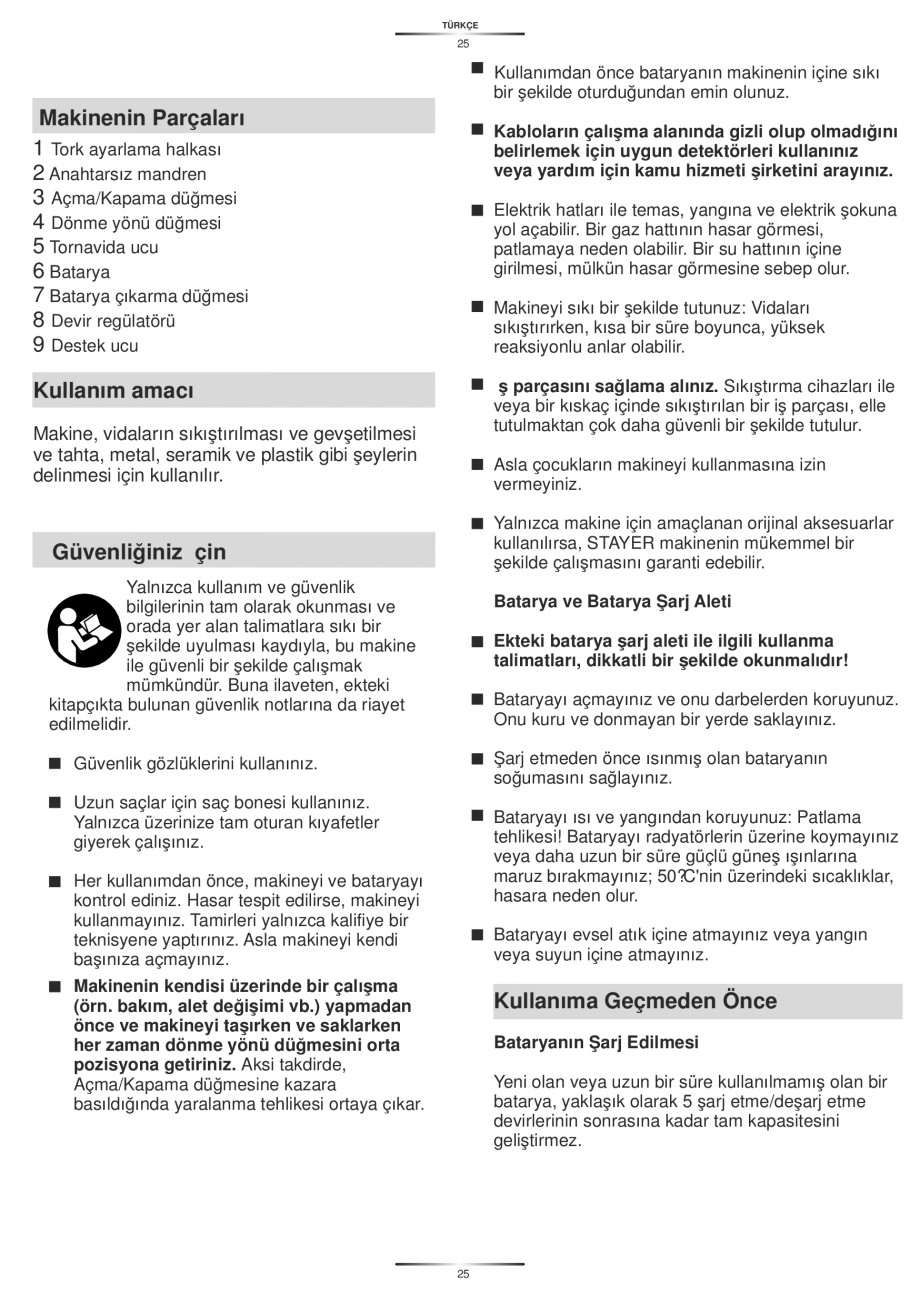

Pagina 27 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

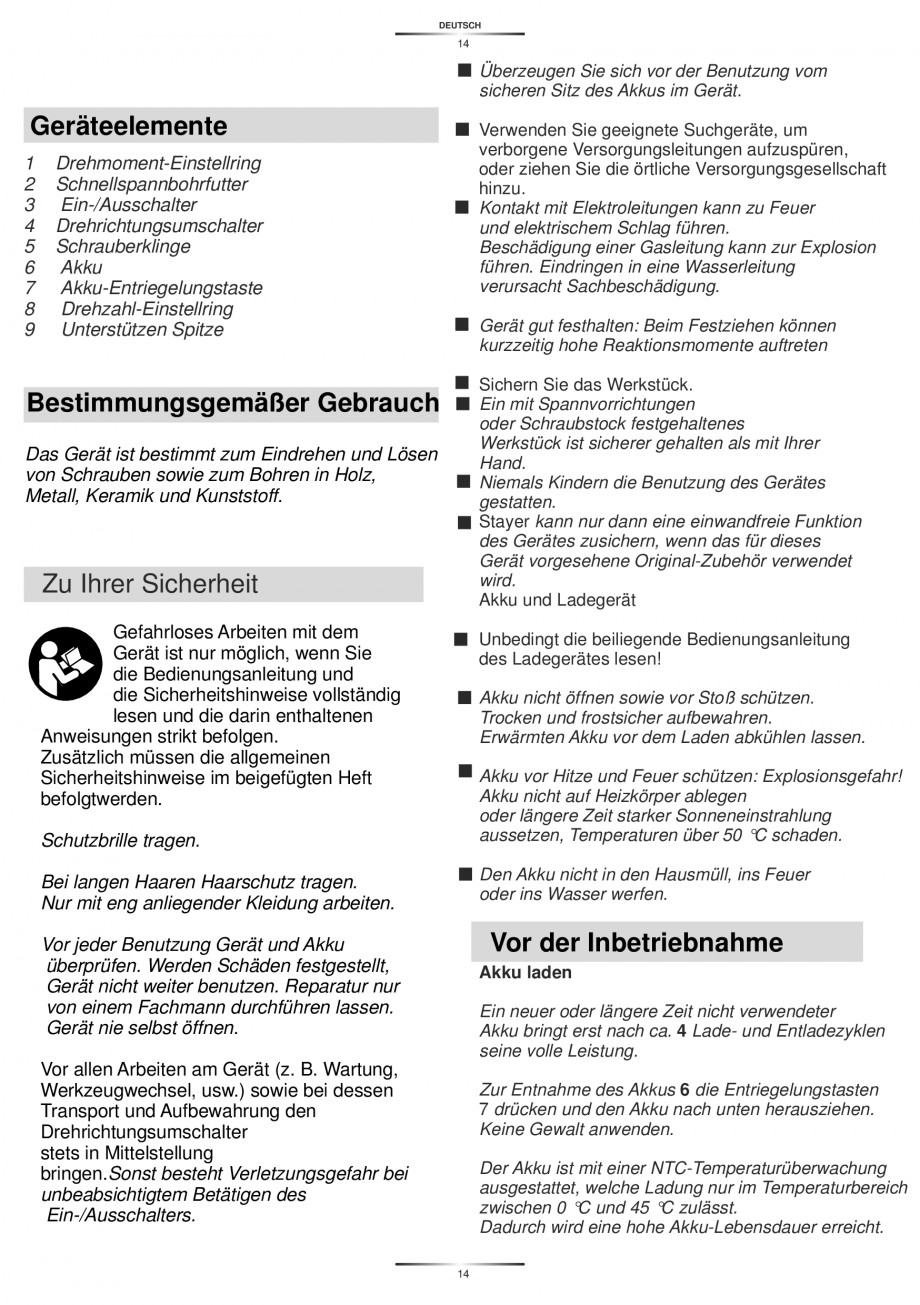

osing as waste The machine, accessories and packaging should be sorted for environmental-friendly recycling. 13 DEUTSCH 14 Überzeugen Sie sich vor der Benutzung vom sicheren Sitz des Akkus im Gerät. Geräteelemente 1 2 3 4 5 6 7 8 9 Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. Drehmoment-Einstellring Schnellspannbohrfutter Ein-/Ausschalter Drehrichtungsumschalter Schrauberklinge Akku Akku-Entriegelungstaste Drehzahl-Einstellring Unterstützen Spitze Gerät gut festhalten: Beim Festziehen können kurzzeitig hohe Reaktionsmomente auftreten Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Niem

Pagina 27-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

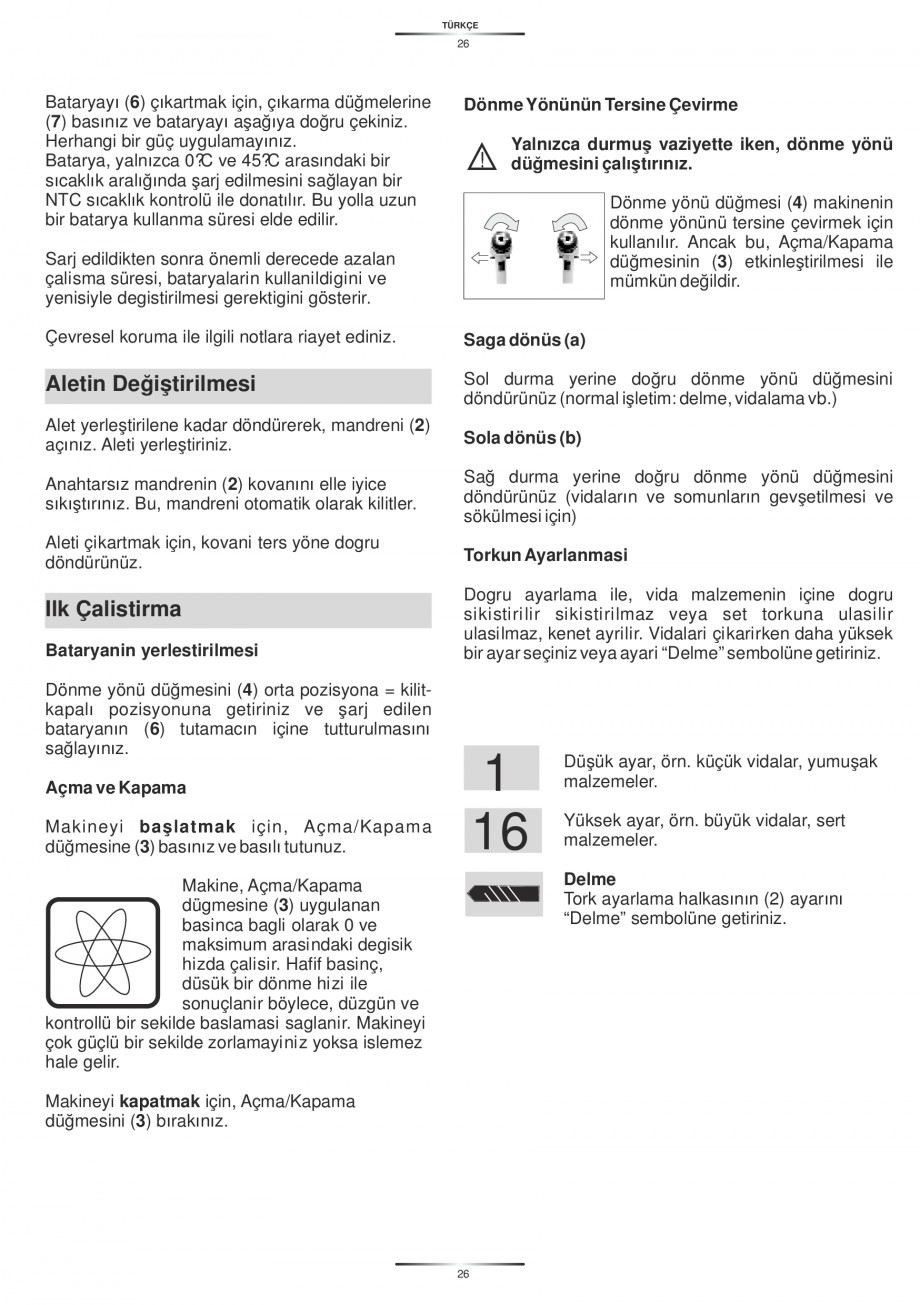

Pagina 28 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

als Kindern die Benutzung des Gerätes gestatten. Stayer kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird. Akku und Ladegerät Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Zu Ihrer Sicherheit Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigefügten Heft befolgtwerden. Unbedingt die beiliegende Bedienungsanleitung des Ladegerätes lesen! Akku nicht öffnen sowie vor Stoß schützen. Trocken und frostsicher aufbewahren. Erwärmten Akku vor dem Laden abkühlen lassen. Akku vor Hitze und Feuer schützen: Explosionsgefahr! Akku nicht auf Heizkörper ablegen oder längere Zeit starker Sonneneinstr

Pagina 28-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

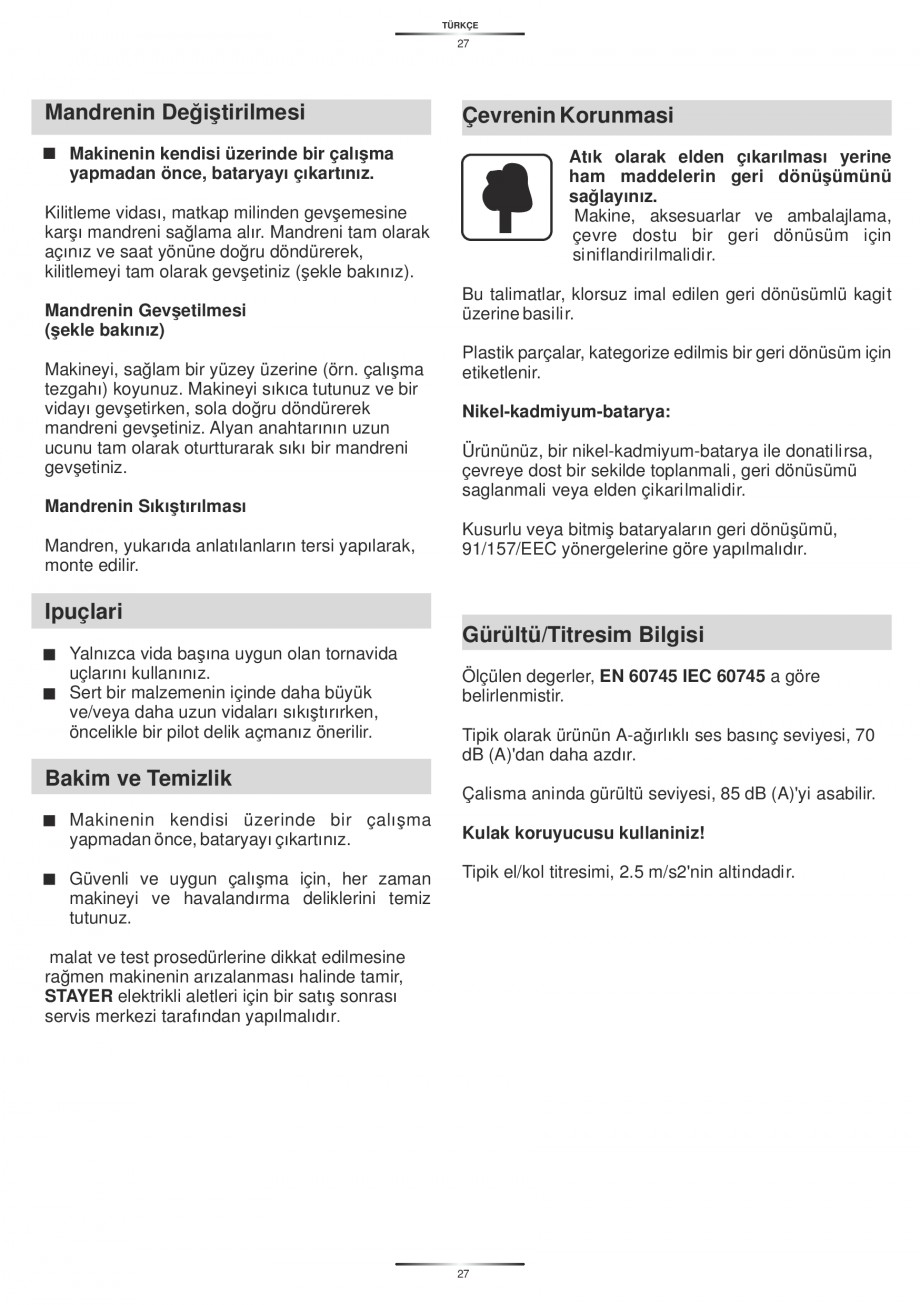

Pagina 29 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...

ahlung aussetzen, Temperaturen über 50 °C schaden. Schutzbrille tragen. Den Akku nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Bei langen Haaren Haarschutz tragen. Nur mit eng anliegender Kleidung arbeiten. Vor der Inbetriebnahme Vor jeder Benutzung Gerät und Akku überprüfen. Werden Schäden festgestellt, Gerät nicht weiter benutzen. Reparatur nur von einem Fachmann durchführen lassen. Gerät nie selbst öffnen. Akku laden Ein neuer oder längere Zeit nicht verwendeter Akku bringt erst nach ca. 4 Lade- und Entladezyklen seine volle Leistung. Vor allen Arbeiten am Gerät (z. B. Wartung, Werkzeugwechsel, usw.) sowie bei dessen Transport und Aufbewahrung den Drehrichtungsumschalter stets in Mittelstellung bringen.Sonst besteht Verletzungsgefahr bei unbeabsichtigtem Betätigen des Ein-/Ausschalters. Zur Entnahme des Akkus 6 die Entriegelungstasten 7 drücken und den Akku nach unten herausziehen. Keine Gewalt anwenden. Der Akku ist mit einer NTC-Temperaturüberwac

Pagina 29-Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni montaj,...

Pagina 30 - Masina de gaurit si insurubat cu acumulator NiCd 12V 1.7Ah STAYER BH 12 K Instructiuni...
