ABACO - Cerniere
Ferramenta per imposte

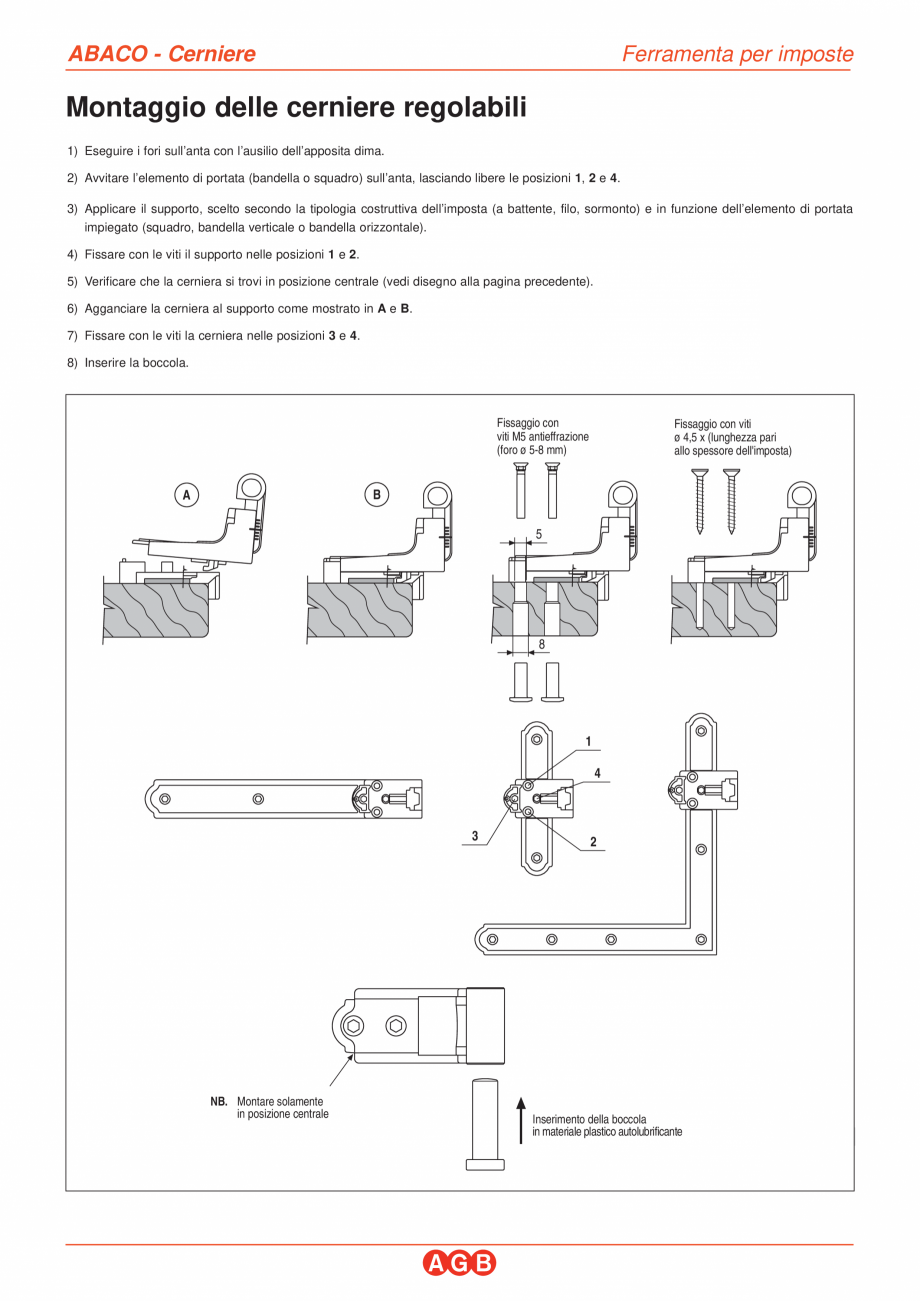

Montaggio delle cerniere regolabili
1) Eseguire i fori sull’anta con l’ausilio dell’apposita dima.
2) Avvitare l’elemento di portata (bandella o squadro) sull’anta, lasciando libere le posizioni 1, 2 e 4.
3) Applicare il supporto, scelto secondo la tipologia costruttiva dell’imposta (a battente, filo, sormonto) e in funzione dell’elemento di portata
impiegato (squadro, bandella verticale o bandella orizzontale).
4) Fissare con le viti il supporto nelle posizioni 1 e 2.
5) Verificare che la cerniera si trovi in posizione centrale (vedi disegno alla pagina precedente).
6) Agganciare la cerniera al supporto come mostrato in A e B.
7) Fissare con le viti la cerniera nelle posizioni 3 e 4.
8) Inserire la boccola.
Fissaggio con
viti M5 antieffrazione
(foro ø 5-8 mm)
Fissaggio con viti
ø 4,5 x (lunghezza pari
allo spessore dell'imposta)
B
A
5
8
1
4
3
NB. Montare solamente
in posizione centrale
05.8
2
Inserimento della bocco ... ascunde
