Pagina 1 - Obloane cu lamele mobile AGB LASISTAS Fisa tehnica Romana LASISTAS 70 MI/TM
LASISTAS...

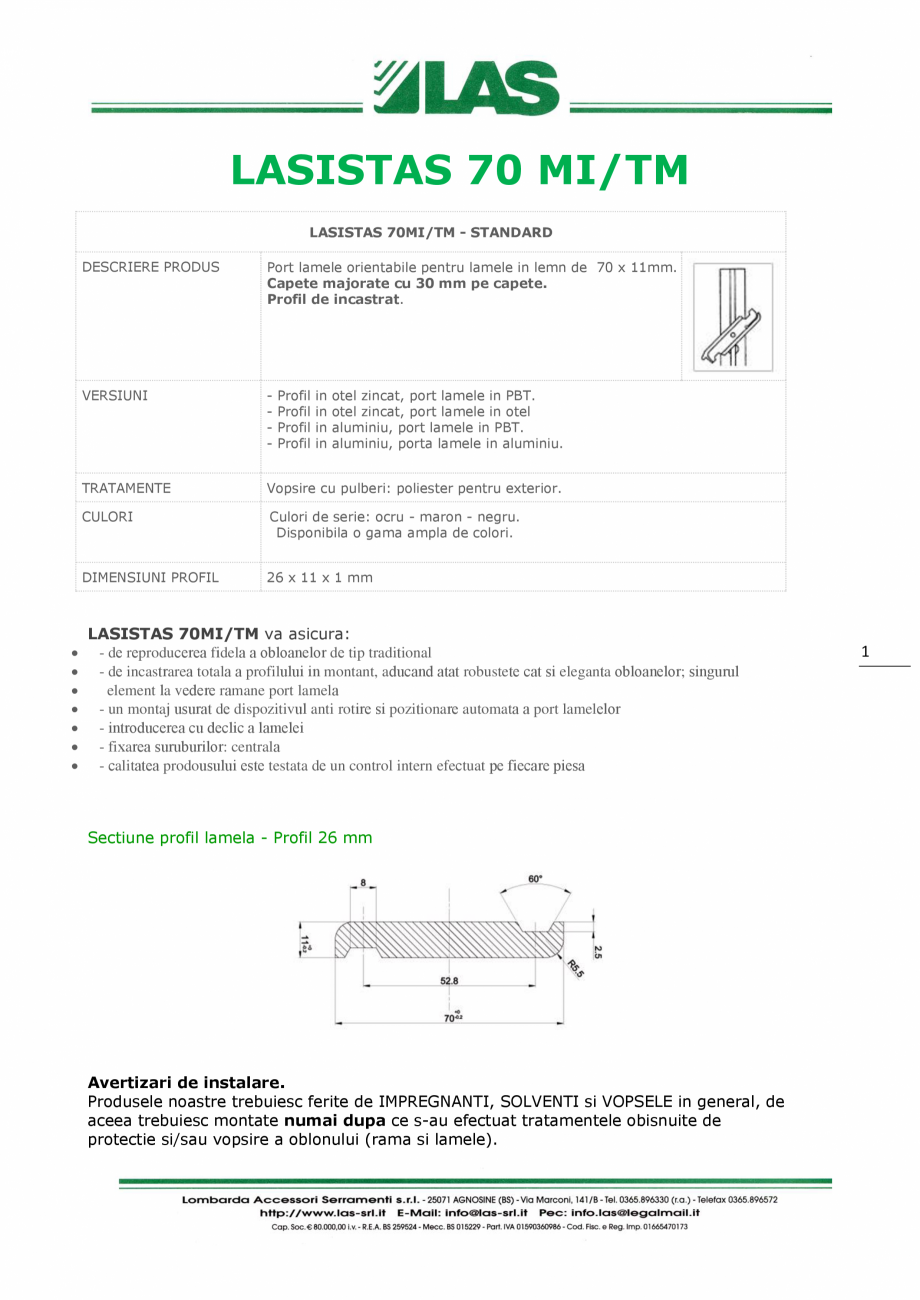

LASISTAS 70 MI/TM LASISTAS 70MI/TM - STANDARD        DESCRIERE PRODUS Port lamele orientabile pentru lamele in lemn de 70 x 11mm. Capete majorate cu 30 mm pe capete. Profil de incastrat. VERSIUNI - TRATAMENTE Vopsire cu pulberi: poliester pentru exterior. CULORI Culori de serie: ocru - maron - negru. Disponibila o gama ampla de colori. DIMENSIUNI PROFIL 26 x 11 x 1 mm Profil Profil Profil Profil in in in in otel zincat, port lamele in PBT. otel zincat, port lamele in otel aluminiu, port lamele in PBT. aluminiu, porta lamele in aluminiu. LASISTAS 70MI/TM va asicura: - de reproducerea fidela a obloanelor de tip traditional - de incastrarea totala a profilului in montant, aducand atat robustete cat si eleganta obloanelor; singurul element la vedere ramane port lamela - un montaj usurat de dispozitivul anti rotire si pozitionare automata a port lamelelor - introducerea cu declic a lamelei - fixarea suruburilor: centrala - calitatea prodousului este testa

Pagina 1-Obloane cu lamele mobile AGB LASISTAS Fisa tehnica Romana LASISTAS 70 MI/TM
LASISTAS 70MI/TM -...

Pagina 2 - Obloane cu lamele mobile AGB LASISTAS Fisa tehnica Romana ta de un control intern...

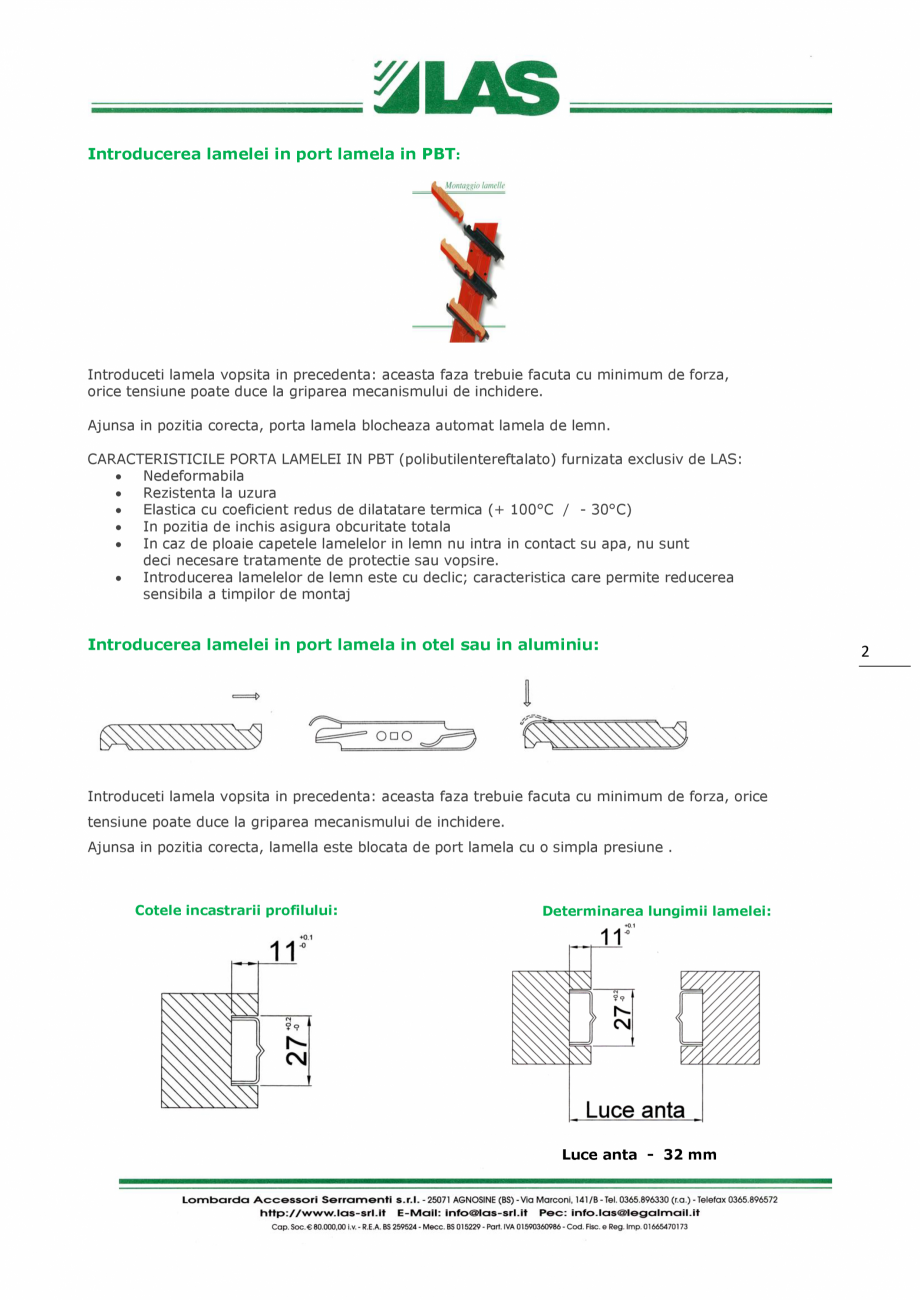

ta de un control intern efectuat pe fiecare piesa Sectiune profil lamela - Profil 26 mm Avertizari de instalare. Produsele noastre trebuiesc ferite de IMPREGNANTI, SOLVENTI si VOPSELE in general, de aceea trebuiesc montate numai dupa ce s-au efectuat tratamentele obisnuite de protectie si/sau vopsire a oblonului (rama si lamele). 1 Introducerea lamelei in port lamela in PBT: Introduceti lamela vopsita in precedenta: aceasta faza trebuie facuta cu minimum de forza, orice tensiune poate duce la griparea mecanismului de inchidere. Ajunsa in pozitia corecta, porta lamela blocheaza automat lamela de lemn. CARACTERISTICILE PORTA LAMELEI IN PBT (polibutilentereftalato) furnizata exclusiv de LAS:  Nedeformabila  Rezistenta la uzura  Elastica cu coeficient redus de dilatatare termica (+ 100°C / - 30°C)  In pozitia de inchis asigura obcuritate totala  In caz de ploaie capetele lamelelor in lemn nu intra in contact su apa, nu sunt deci necesare tratamente de protectie sau v

Pagina 2-Obloane cu lamele mobile AGB LASISTAS Fisa tehnica Romana ta de un control intern efectuat pe...

Pagina 3 - Obloane cu lamele mobile AGB LASISTAS Fisa tehnica Romana opsire.

Introducerea...

opsire.  Introducerea lamelelor de lemn este cu declic; caracteristica care permite reducerea sensibila a timpilor de montaj Introducerea lamelei in port lamela in otel sau in aluminiu: Introduceti lamela vopsita in precedenta: aceasta faza trebuie facuta cu minimum de forza, orice tensiune poate duce la griparea mecanismului de inchidere. Ajunsa in pozitia corecta, lamella este blocata de port lamela cu o simpla presiune . Cotele incastrarii profilului: Determinarea lungimii lamelei: Luce anta - 32 mm 2 Spatiu tehnic maner: maner tip parghie maner articulat 3 Dimensiuni LASISTAS 70MI/TM – STANDARD PROFIL 26 mm LAMELE maner C     C - Inaltime primul maner E - Inaltime al doilea maner F - Inaltime montant G - Interaxa 60 mm E F 6 1 304 440 7 1 304 500 8 1 304 560 9 1 304 620 10 1 304 680 11 1 304 740 12 1 484 800 13 1 484 860 14 1 484 920 15 1 484 980 16 1 484 1040 17 2 301 724 1100 18 2 304 724 11

Pagina 3-Obloane cu lamele mobile AGB LASISTAS Fisa tehnica Romana opsire.

Introducerea lamelelor de lemn...

Pagina 4 - Obloane cu lamele mobile AGB LASISTAS Fisa tehnica Romana 60

19

2

304

724

1220

20

...

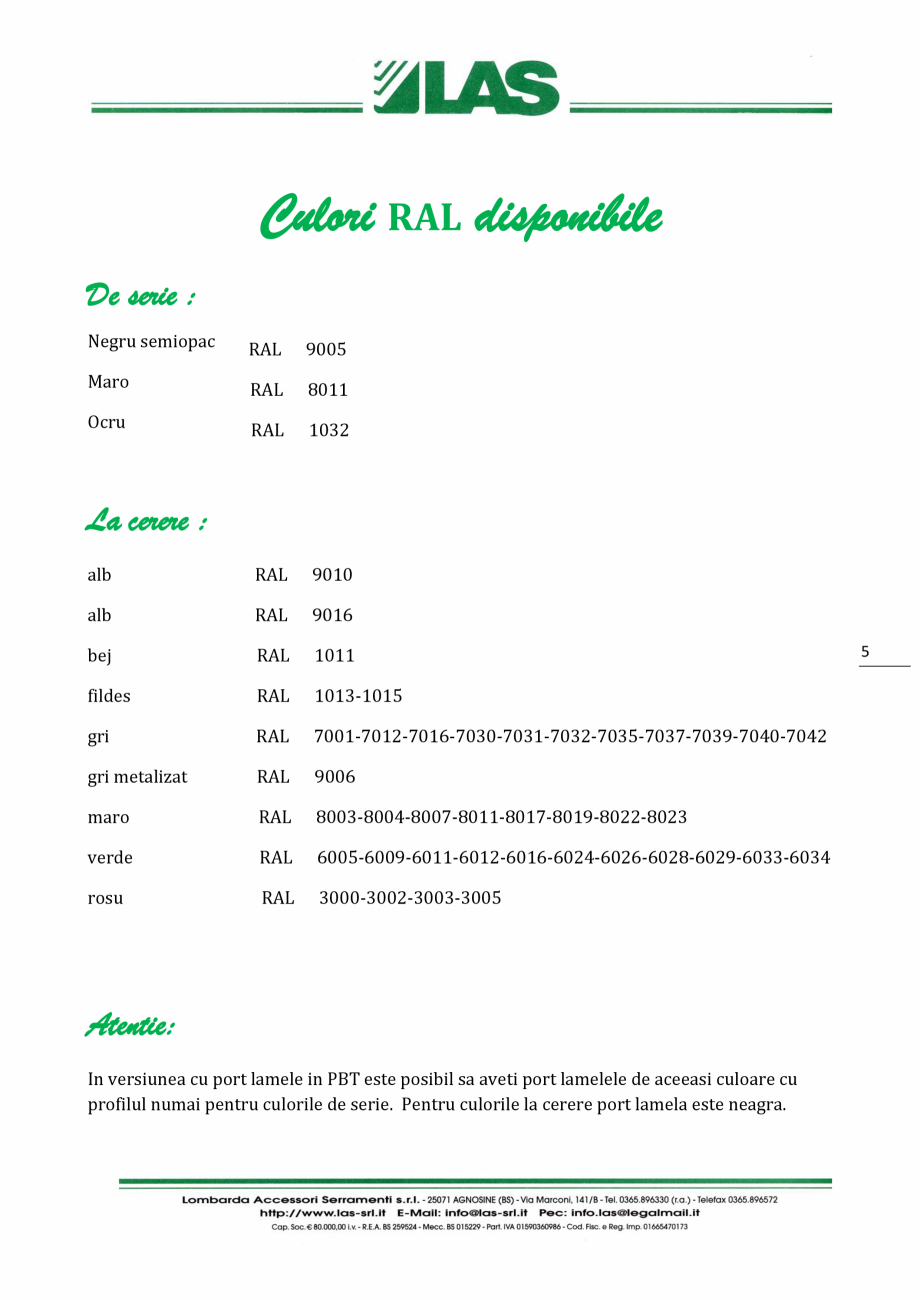

60 19 2 304 724 1220 20 2 304 784 1280 21 2 304 844 1340 22 2 304 844 1400 23 2 304 964 1460 24 2 304 1024 1520 25 2 304 1084 1580 26 2 304 1084 1640 27 2 304 1204 1700 28 2 304 1204 1760 29 2 484 1324 1820 30 2 484 1324 1880 31 2 484 1384 1940 32 2 484 1444 2000 4 Culori RAL disponibile De serie : Negru semiopac RAL 9005 Maro RAL 8011 Ocru RAL 1032 alb RAL 9010 alb RAL 9016 bej RAL 1011 fildes RAL 1013-1015 gri RAL 7001-7012-7016-7030-7031-7032-7035-7037-7039-7040-7042 gri metalizat RAL 9006 maro RAL 8003-8004-8007-8011-8017-8019-8022-8023 verde RAL 6005-6009-6011-6012-6016-6024-6026-6028-6029-6033-6034 rosu RAL 3000-3002-3003-3005 La cerere : Atentie: In versiunea cu port lamele in PBT este posibil sa aveti port lamelele de aceeasi culoare cu profilul numai pentru culorile de serie. Pentru culorile la cerere port lamela este neagra. 5 DESCRIEREA MATERILOR PRIME IMPLICATE I

Pagina 4-Obloane cu lamele mobile AGB LASISTAS Fisa tehnica Romana 60

19

2

304

724

1220

20

2

304

784...

Pagina 5 - Obloane cu lamele mobile AGB LASISTAS Fisa tehnica Romana N
REALIZAREA

LASISTAS 70MI/TM ...

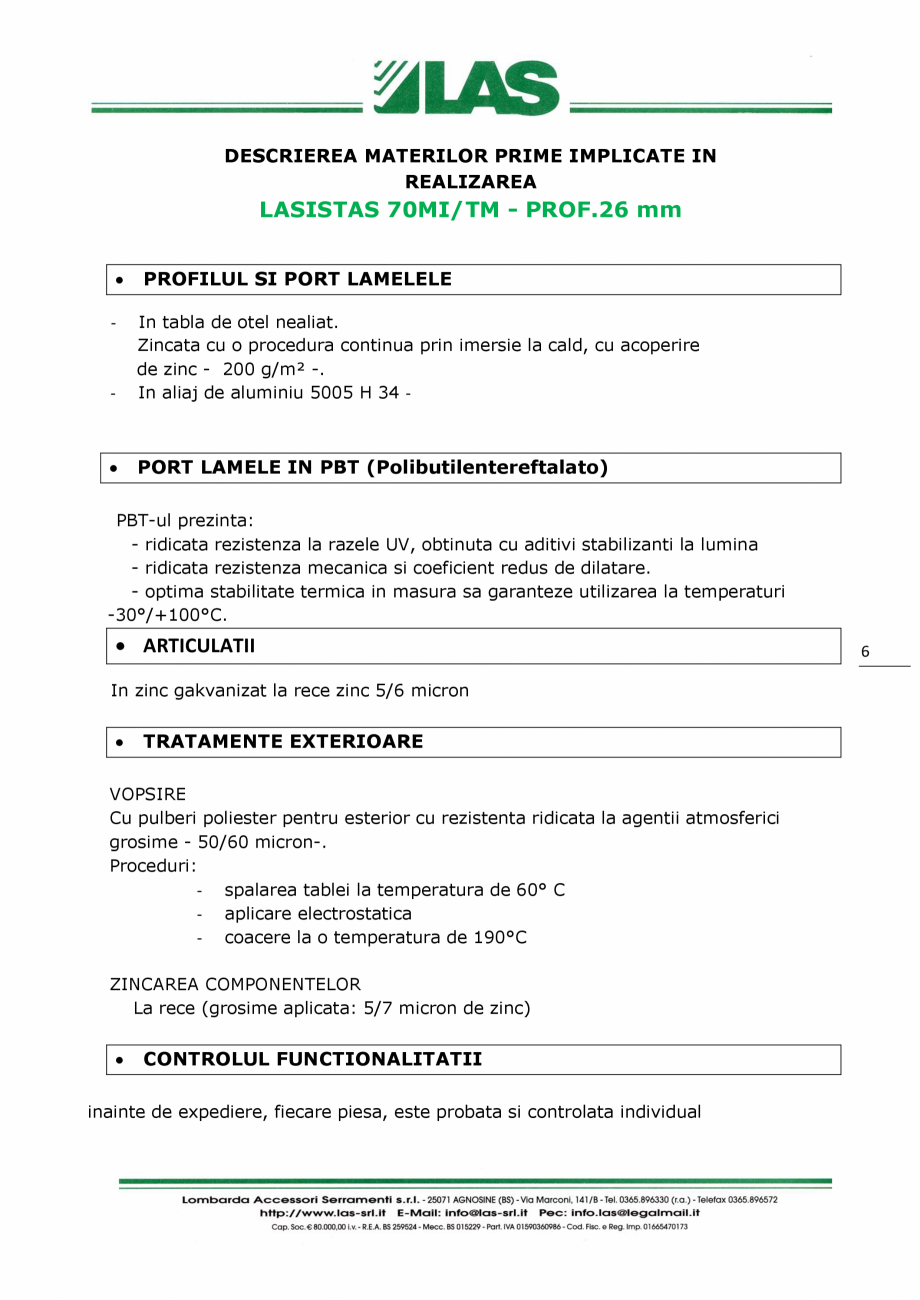

N REALIZAREA LASISTAS 70MI/TM - PROF.26 mm  PROFILUL SI PORT LAMELELE - In tabla de otel nealiat. Zincata cu o procedura continua prin imersie la cald, cu acoperire de zinc - 200 g/m² -. In aliaj de aluminiu 5005 H 34 -  PORT LAMELE IN PBT (Polibutilentereftalato) - PBT-ul prezinta: - ridicata rezistenza la razele UV, obtinuta cu aditivi stabilizanti la lumina - ridicata rezistenza mecanica si coeficient redus de dilatare. - optima stabilitate termica in masura sa garanteze utilizarea la temperaturi -30°/+100°C.  ARTICULATII In zinc gakvanizat la rece zinc 5/6 micron  TRATAMENTE EXTERIOARE VOPSIRE Cu pulberi poliester pentru esterior cu rezistenta ridicata la agentii atmosferici grosime - 50/60 micron-. Proceduri: - spalarea tablei la temperatura de 60° C - aplicare electrostatica - coacere la o temperatura de 190°C ZINCAREA COMPONENTELOR La rece (grosime aplicata: 5/7 micron de zinc)  CONTROLUL FUNCTIONALITATII inainte de expediere, fiecare piesa, es
