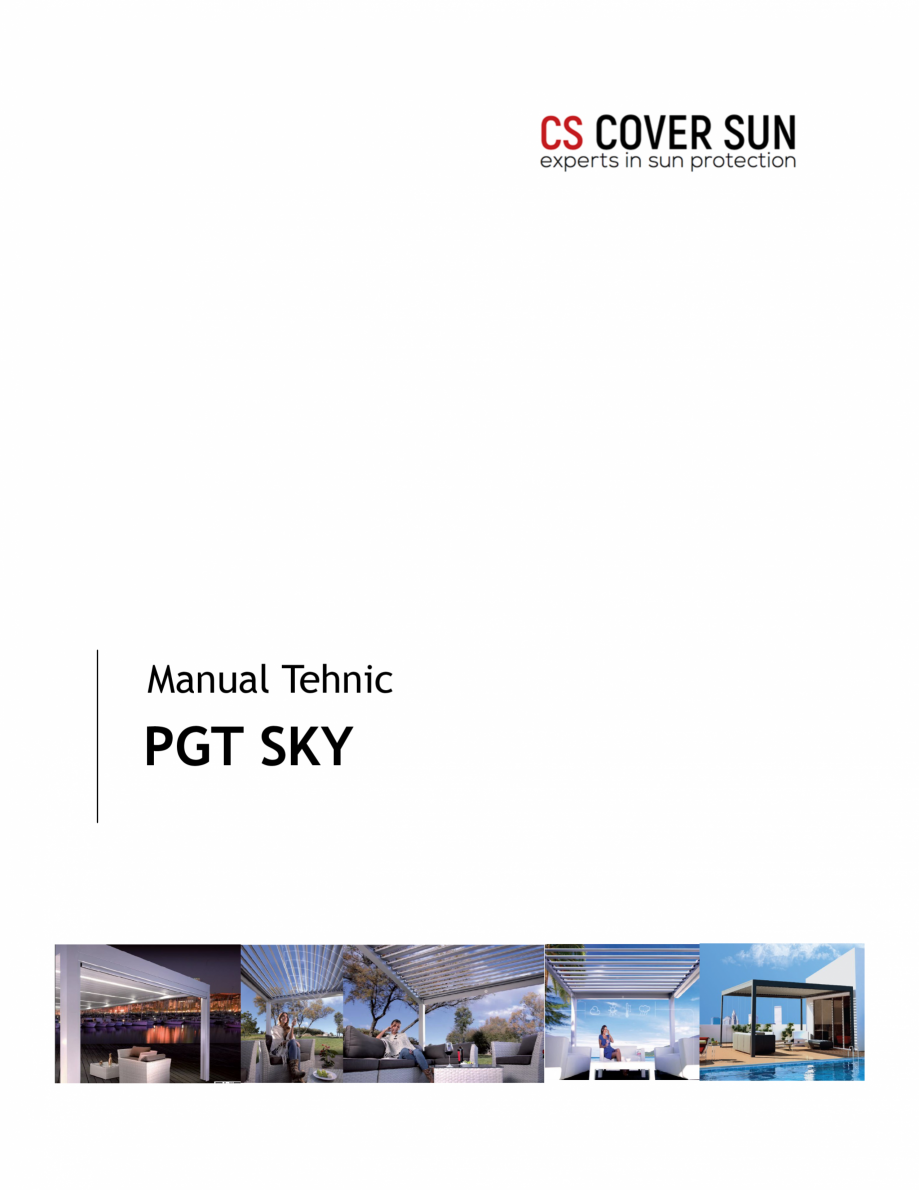

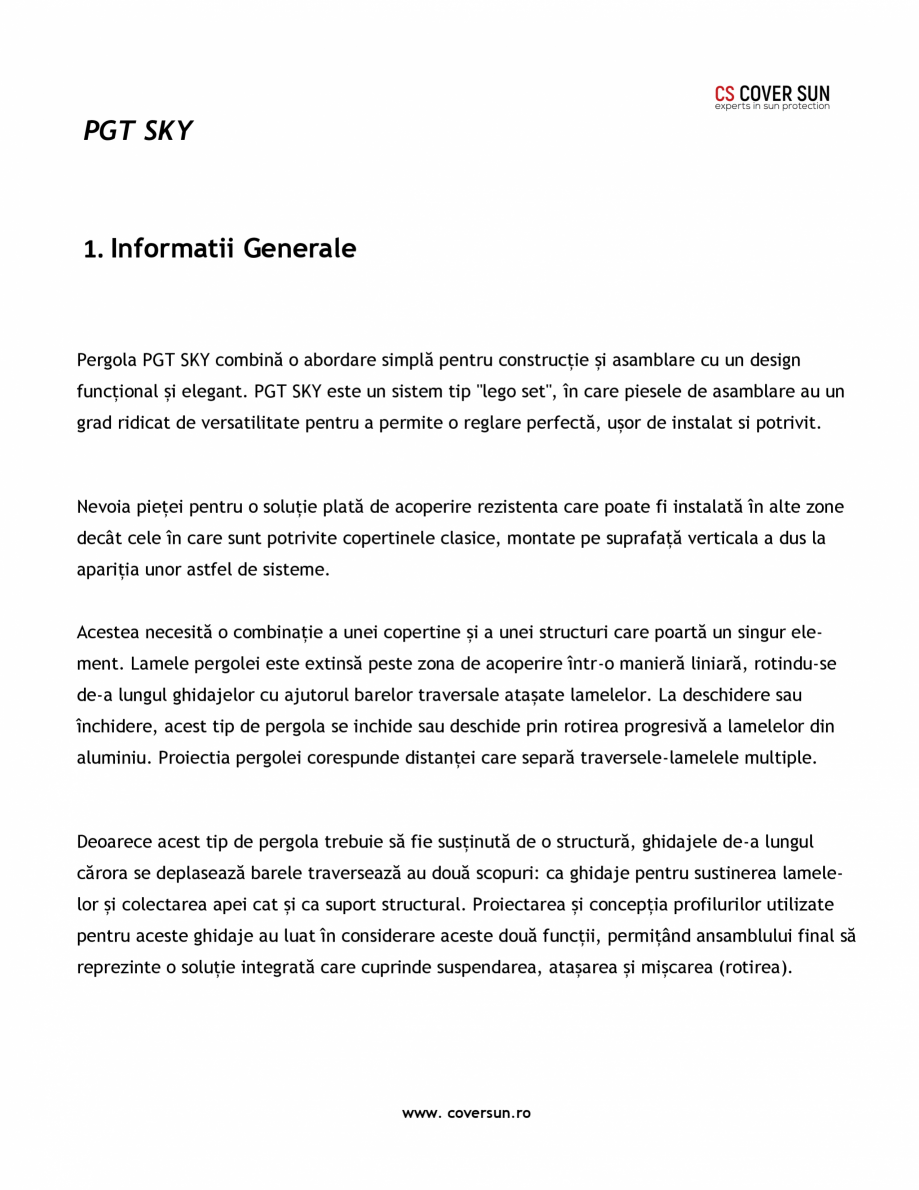

Manual Tehnic PGT SKY PGT SKY 1. Informatii Generale Pergola PGT SKY combină o abordare simplă pentru construcție și asamblare cu un design funcțional și elegant. PGT SKY este un sistem tip "lego set", în care piesele de asamblare au un grad ridicat de versatilitate pentru a permite o reglare perfectă, ușor de instalat si potrivit. Nevoia pieței pentru o soluție plată de acoperire rezistenta care poate fi instalată în alte zone decât cele în care sunt potrivite copertinele clasice, montate pe suprafață verticala a dus la apariția unor astfel de sisteme. Acestea necesită o combinație a unei copertine și a unei structuri care poartă un singur element. Lamele pergolei este extinsă peste zona de acoperire într-o manieră liniară, rotindu-se de-a lungul ghidajelor cu ajutorul barelor traversale atașate lamelelor. La deschidere sau închidere, acest tip de pergola se inchide sau deschide prin rotirea progresivă a lamelelor din aluminiu. Proiectia pergolei co

Pagina 1-Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza Manual Tehnic
...

Pagina 2 - Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza...

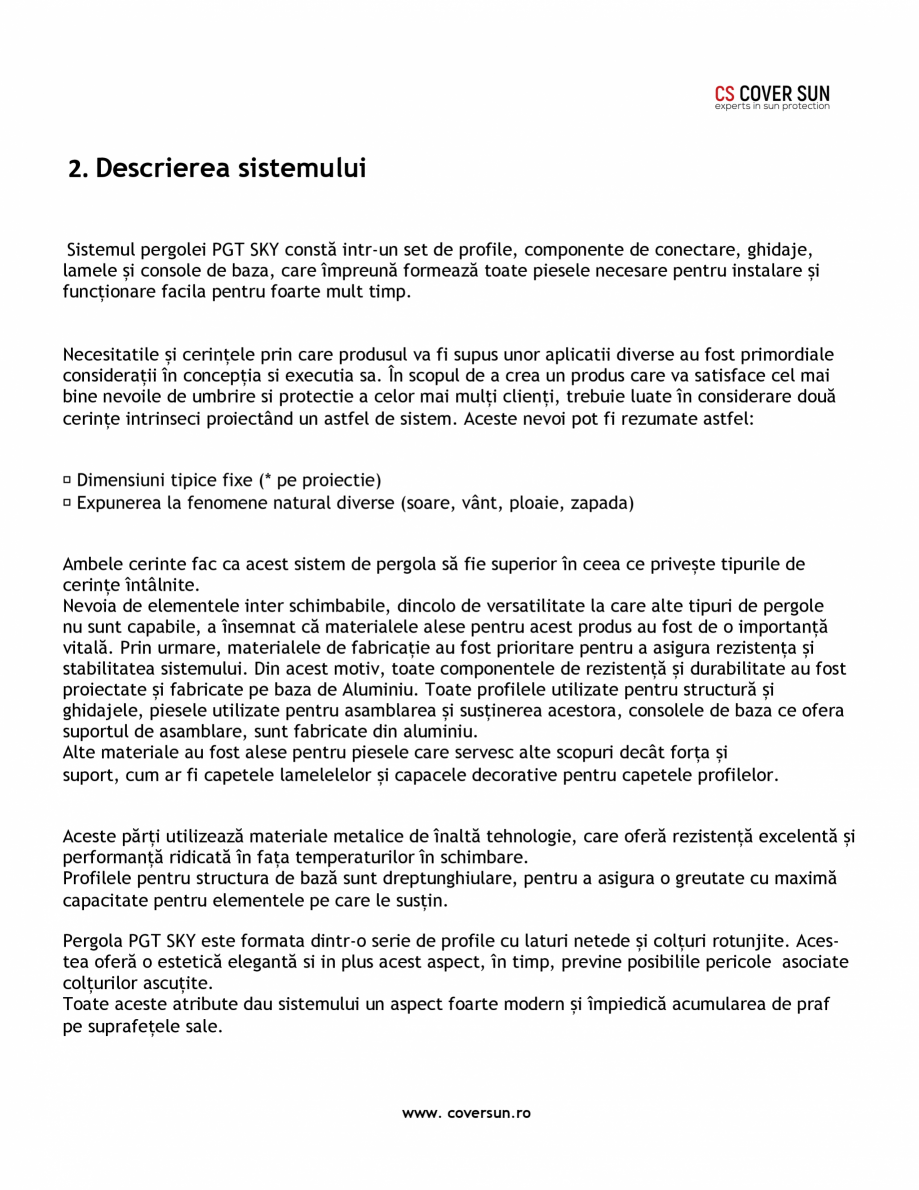

respunde distanței care separă traversele-lamelele multiple. Deoarece acest tip de pergola trebuie să fie susținută de o structură, ghidajele de-a lungul cărora se deplasează barele traversează au două scopuri: ca ghidaje pentru sustinerea lamelelor și colectarea apei cat și ca suport structural. Proiectarea și concepția profilurilor utilizate pentru aceste ghidaje au luat în considerare aceste două funcții, permițând ansamblului final să reprezinte o soluție integrată care cuprinde suspendarea, atașarea și mișcarea (rotirea). www. coversun.ro 2. Descrierea sistemului Sistemul pergolei PGT SKY constă intr-un set de profile, componente de conectare, ghidaje, lamele și console de baza, care împreună formează toate piesele necesare pentru instalare și funcționare facila pentru foarte mult timp. Necesitatile și cerințele prin care produsul va fi supus unor aplicatii diverse au fost primordiale considerații în concepția si executia sa. În scopul de

Pagina 2-Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza respunde...

Pagina 3 - Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza a...

a crea un produs care va satisface cel mai bine nevoile de umbrire si protectie a celor mai mulți clienți, trebuie luate în considerare două cerințe intrinseci proiectând un astfel de sistem. Aceste nevoi pot fi rezumate astfel: Ambele cerinte fac ca acest sistem de pergola să fie superior în ceea ce privește tipurile de cerințe întâlnite. Nevoia de elementele inter schimbabile, dincolo de versatilitate la care alte tipuri de pergole nu sunt capabile, a însemnat că materialele alese pentru acest produs au fost de o importanță vitală. Prin urmare, materialele de fabricație au fost prioritare pentru a asigura rezistența și stabilitatea sistemului. Din acest motiv, toate componentele de rezistență și durabilitate au fost proiectate și fabricate pe baza de Aluminiu. Toate profilele utilizate pentru structură și ghidajele, piesele utilizate pentru asamblarea și susținerea acestora, consolele de baza ce ofera suportul de asamblare, sunt fabricate din aluminiu. Al

Pagina 3-Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza a crea un produs...

Pagina 4 - Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza te...

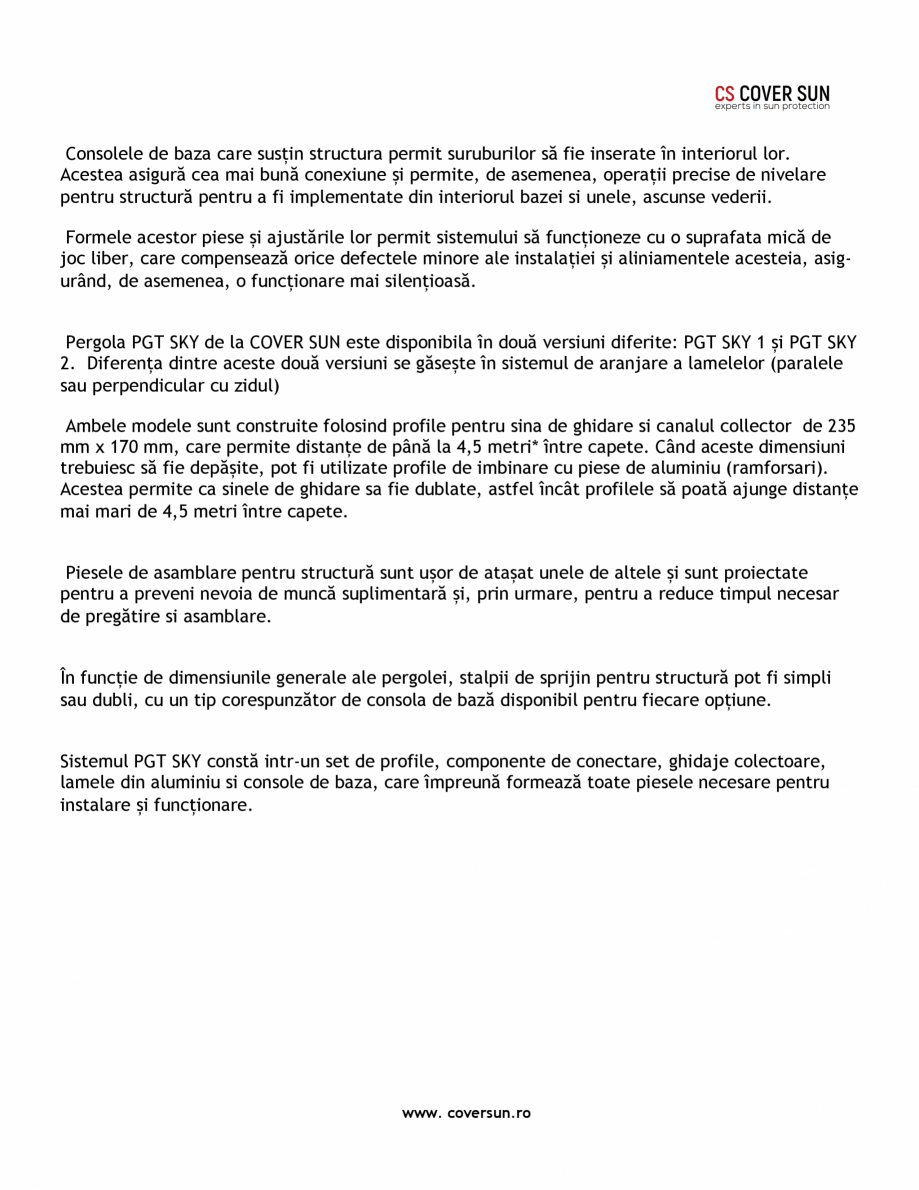

te materiale au fost alese pentru piesele care servesc alte scopuri decât forța și suport, cum ar fi capetele lamelelelor și capacele decorative pentru capetele profilelor. Aceste părți utilizează materiale metalice de înaltă tehnologie, care oferă rezistență excelentă și performanță ridicată în fața temperaturilor în schimbare. Profilele pentru structura de bază sunt dreptunghiulare, pentru a asigura o greutate cu maximă capacitate pentru elementele pe care le susțin. Pergola PGT SKY este formata dintr-o serie de profile cu laturi netede și colțuri rotunjite. Acestea oferă o estetică elegantă si in plus acest aspect, în timp, previne posibilile pericole asociate colțurilor ascuțite. Toate aceste atribute dau sistemului un aspect foarte modern și împiedică acumularea de praf pe suprafețele sale. www. coversun.ro Consolele de baza care susțin structura permit suruburilor să fie inserate în interiorul lor. Acestea asigură cea mai bună conexiune

Pagina 4-Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza te materiale au ...

Pagina 5 - Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza și...

și permite, de asemenea, operații precise de nivelare pentru structură pentru a fi implementate din interiorul bazei si unele, ascunse vederii. Formele acestor piese și ajustările lor permit sistemului să funcționeze cu o suprafata mică de joc liber, care compensează orice defectele minore ale instalației și aliniamentele acesteia, asigurând, de asemenea, o funcționare mai silențioasă. Pergola PGT SKY de la COVER SUN este disponibila în două versiuni diferite: PGT SKY 1 și PGT SKY 2. Diferența dintre aceste două versiuni se găsește în sistemul de aranjare a lamelelor (paralele sau perpendicular cu zidul) Ambele modele sunt construite folosind profile pentru sina de ghidare si canalul collector de 235 mm x 170 mm, care permite distanțe de până la 4,5 metri* între capete. Când aceste dimensiuni trebuiesc să fie depășite, pot fi utilizate profile de imbinare cu piese de aluminiu (ramforsari). Acestea permite ca sinele de ghidare sa fie dublate, astfel încâ

Pagina 5-Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza și permite, de ...

Pagina 6 - Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza t...

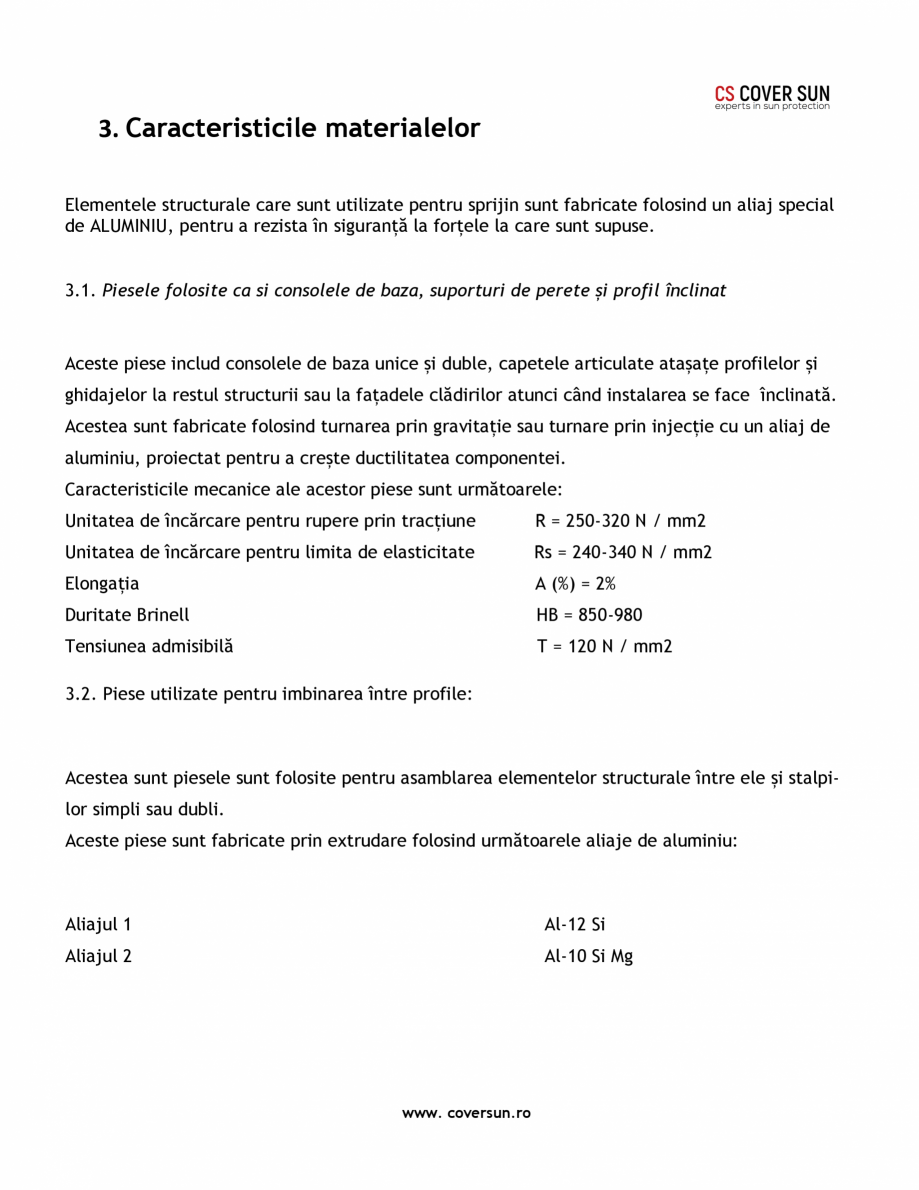

t profilele să poată ajunge distanțe mai mari de 4,5 metri între capete. Piesele de asamblare pentru structură sunt ușor de atașat unele de altele și sunt proiectate pentru a preveni nevoia de muncă suplimentară și, prin urmare, pentru a reduce timpul necesar de pregătire si asamblare. În funcție de dimensiunile generale ale pergolei, stalpii de sprijin pentru structură pot fi simpli sau dubli, cu un tip corespunzător de consola de bază disponibil pentru fiecare opțiune. Sistemul PGT SKY constă intr-un set de profile, componente de conectare, ghidaje colectoare, lamele din aluminiu si console de baza, care împreună formează toate piesele necesare pentru instalare și funcționare. www. coversun.ro 3. Caracteristicile materialelor Elementele structurale care sunt utilizate pentru sprijin sunt fabricate folosind un aliaj special de ALUMINIU, pentru a rezista în siguranță la forțele la care sunt supuse. 3.1. Piesele folosite ca si consolele de baza, suporturi

Pagina 6-Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza t profilele să ...

Pagina 7 - Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza de...

de perete și profil înclinat Aceste piese includ consolele de baza unice și duble, capetele articulate atașațe profilelor și ghidajelor la restul structurii sau la fațadele clădirilor atunci când instalarea se face înclinată. Acestea sunt fabricate folosind turnarea prin gravitație sau turnare prin injecție cu un aliaj de aluminiu, proiectat pentru a crește ductilitatea componentei. Caracteristicile mecanice ale acestor piese sunt următoarele: Unitatea de încărcare pentru rupere prin tracțiune R = 250-320 N / mm2 Unitatea de încărcare pentru limita de elasticitate Rs = 240-340 N / mm2 Elongația A (%) = 2% Duritate Brinell HB = 850-980 Tensiunea admisibilă T = 120 N / mm2 3.2. Piese utilizate pentru imbinarea între profile: Acestea sunt piesele sunt folosite pentru asamblarea elementelor structurale între ele și stalpilor simpli sau dubli. Aceste piese sunt fabricate prin extrudare folosind următoarele aliaje de aluminiu: Aliajul 1 Al-12 Si Aliaj

Pagina 7-Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza de perete și...

Pagina 8 - Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza ul 2
...

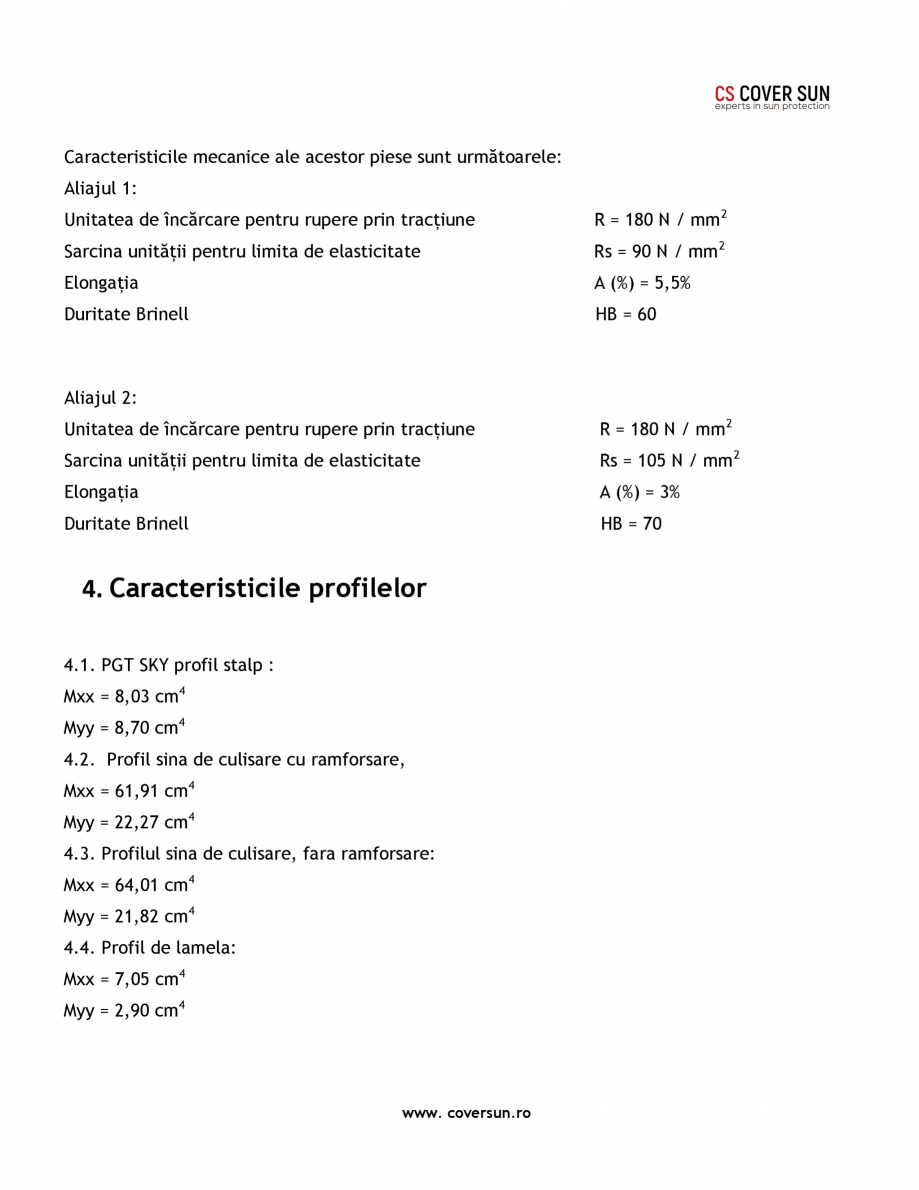

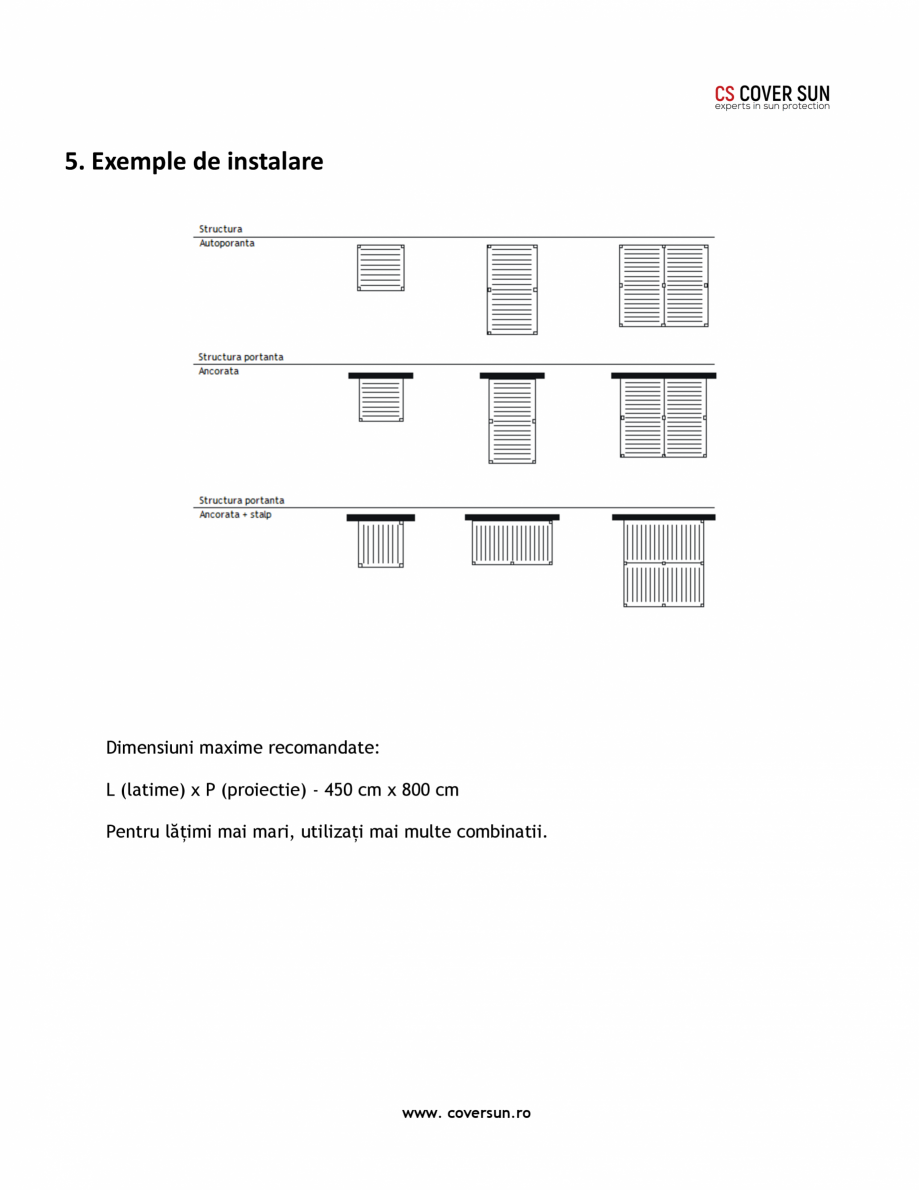

ul 2 Al-10 Si Mg www. coversun.ro Caracteristicile mecanice ale acestor piese sunt următoarele: Aliajul 1: Unitatea de încărcare pentru rupere prin tracțiune R = 180 N / mm 2 Sarcina unității pentru limita de elasticitate Rs = 90 N / mm 2 Elongația A (%) = 5,5% Duritate Brinell HB = 60 Aliajul 2: Unitatea de încărcare pentru rupere prin tracțiune R = 180 N / mm 2 Sarcina unității pentru limita de elasticitate Rs = 105 N / mm 2 Elongația A (%) = 3% Duritate Brinell HB = 70 4. Caracteristicile profilelor 4.1. PGT SKY profil stalp : Mxx = 8,03 cm4 Myy = 8,70 cm4 4.2. Profil sina de culisare cu ramforsare, Mxx = 61,91 cm4 Myy = 22,27 cm4 4.3. Profilul sina de culisare, fara ramforsare: Mxx = 64,01 cm4 Myy = 21,82 cm4 4.4. Profil de lamela: Mxx = 7,05 cm4 Myy = 2,90 cm4 www. coversun.ro 5. Exemple de instalare 1A Intre pereti sau structura existenta Dimensiuni maxime recomandate: L (latime) x P (proiectie) - 450 cm x 800 cm Pentru lățimi mai mari, util

Pagina 8-Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza ul 2

Al-10 Si...

Pagina 9 - Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza...

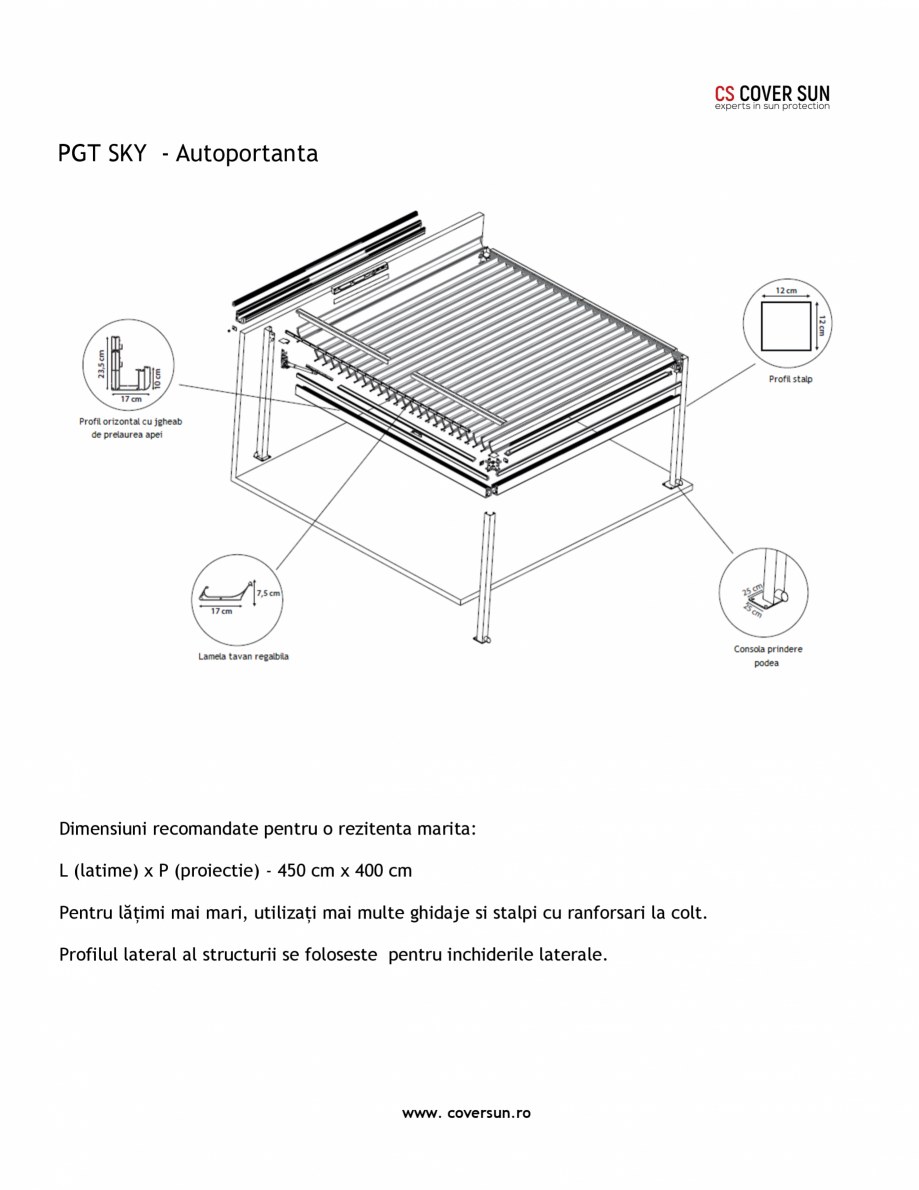

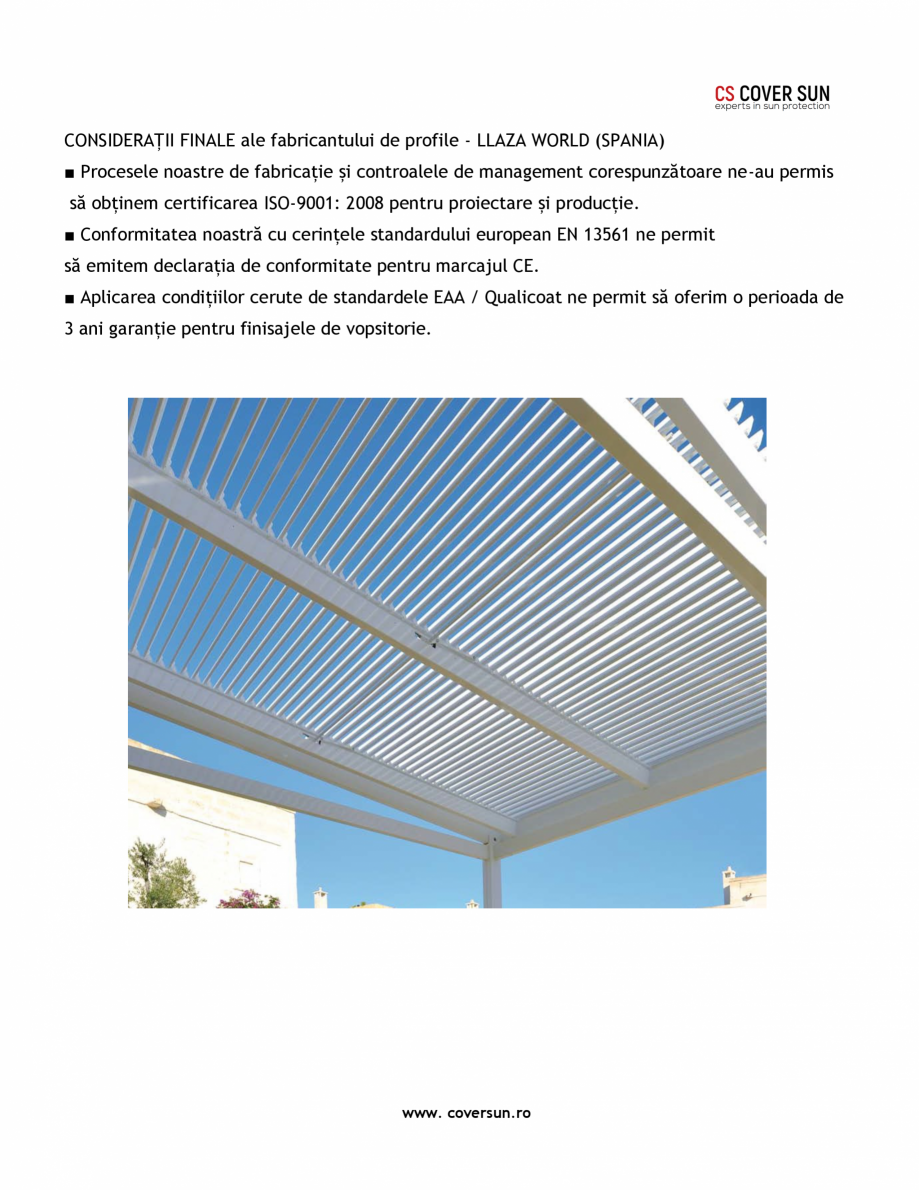

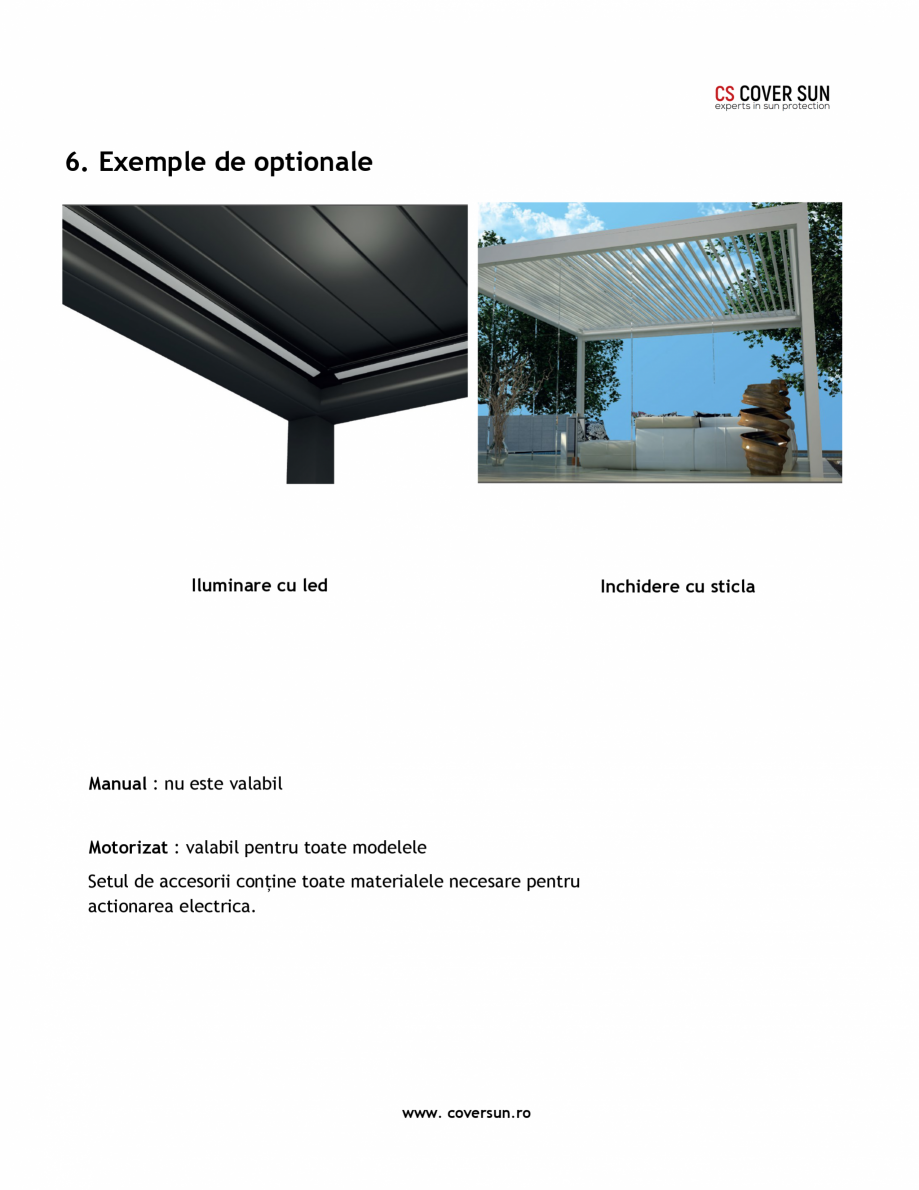

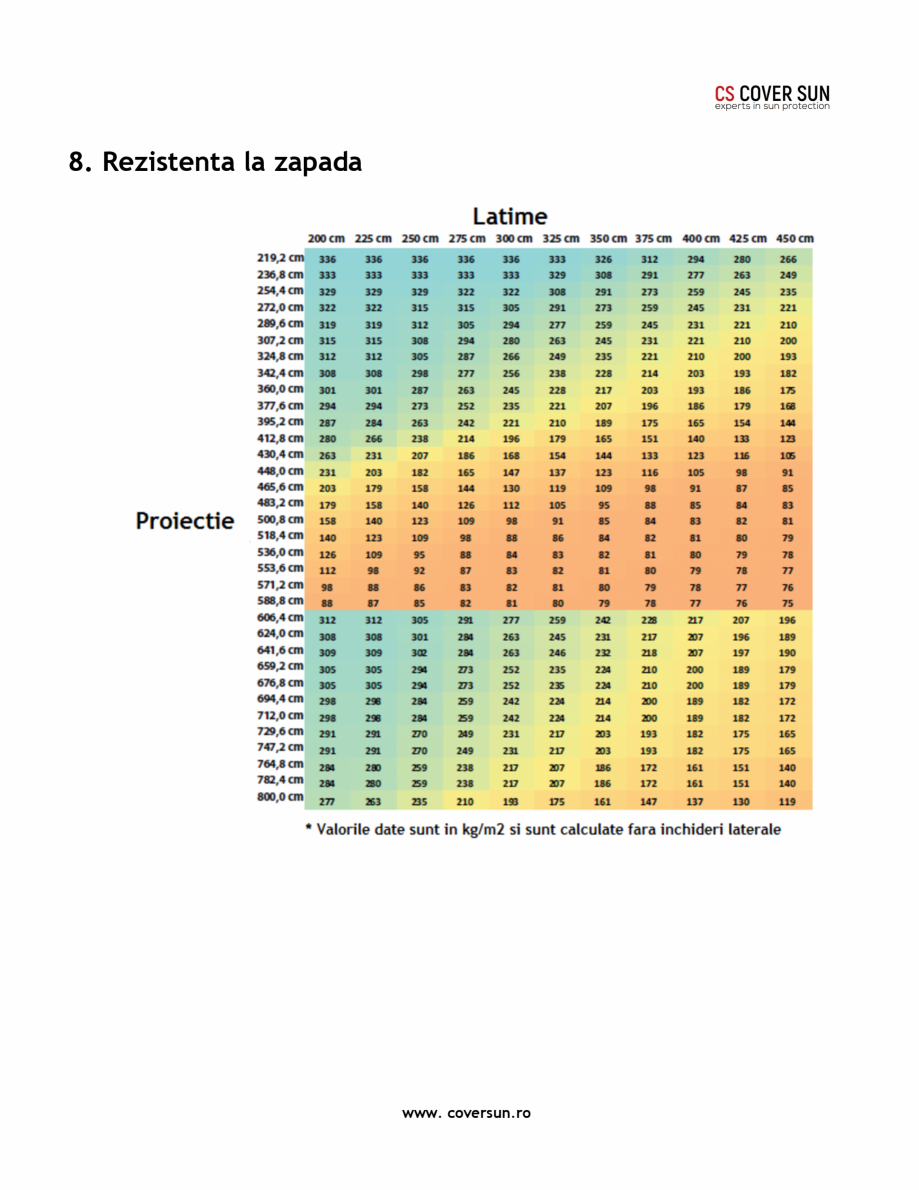

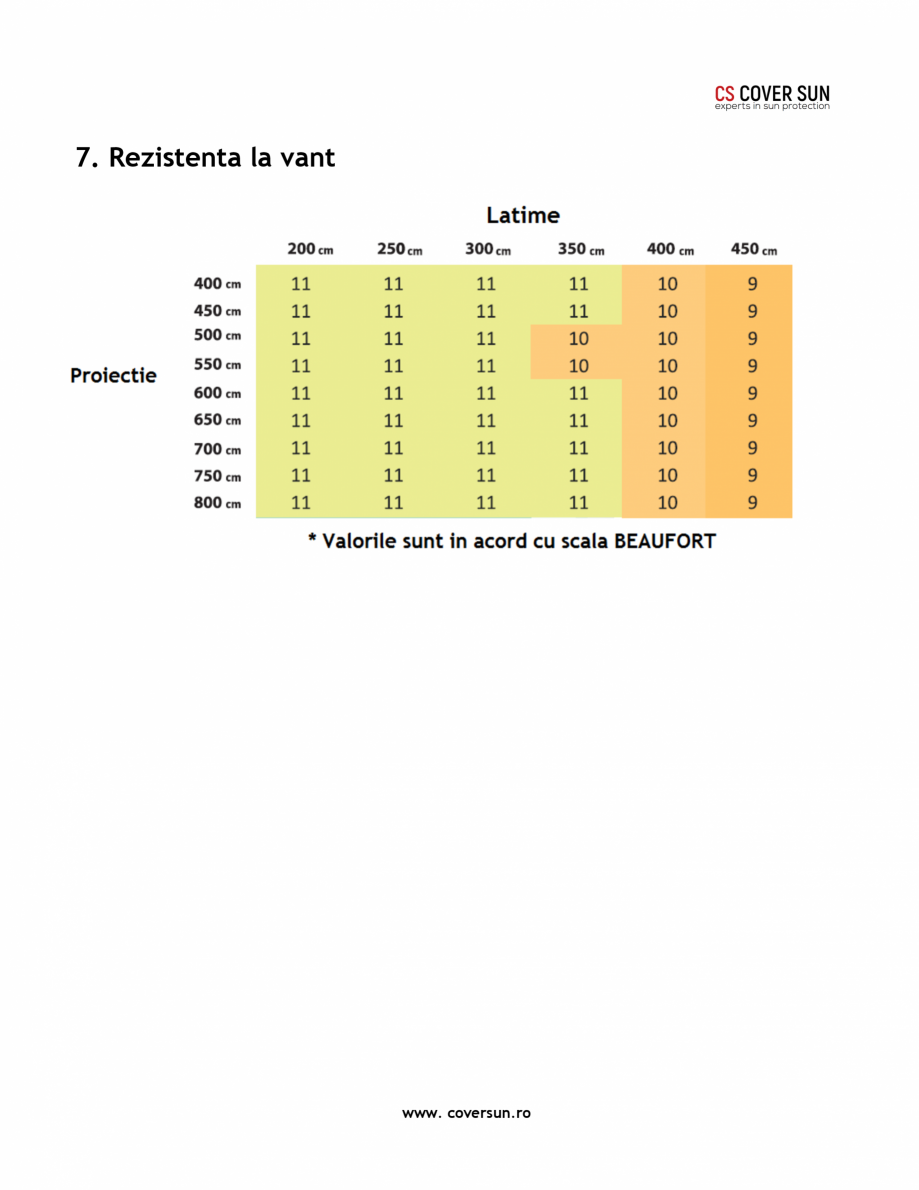

izați mai multe combinatii. www. coversun.ro PGT SKY - Autoportanta Dimensiuni recomandate pentru o rezitenta marita: L (latime) x P (proiectie) - 450 cm x 400 cm Pentru lățimi mai mari, utilizați mai multe ghidaje si stalpi cu ranforsari la colt. Profilul lateral al structurii se foloseste pentru inchiderile laterale. www. coversun.ro 6. Exemple de optionale Iluminare cu led Inchidere cu sticla Manual : nu este valabil Motorizat : valabil pentru toate modelele Setul de accesorii conține toate materialele necesare pentru actionarea electrica. www. coversun.ro 7. Rezistenta la vant www. coversun.ro 8. Rezistenta la zapada www. coversun.ro CONSIDERAȚII FINALE ale fabricantului de profile - LLAZA WORLD (SPANIA) ■ Procesele noastre de fabricație și controalele de management corespunzătoare ne-au permis să obținem certificarea ISO-9001: 2008 pentru proiectare și producție. ■ Conformitatea noastră cu cerințele standardului european EN 13561 ne permit să

Pagina 9-Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza izați mai multe...

Pagina 10 - Pergola cu structura si lamele din aluminiu LLAZA PGT Sky Roof Fisa tehnica Engleza ...

emitem declarația de conformitate pentru marcajul CE. ■ Aplicarea condițiilor cerute de standardele EAA / Qualicoat ne permit să oferim o perioada de 3 ani garanție pentru finisajele de vopsitorie. www. coversun.ro
