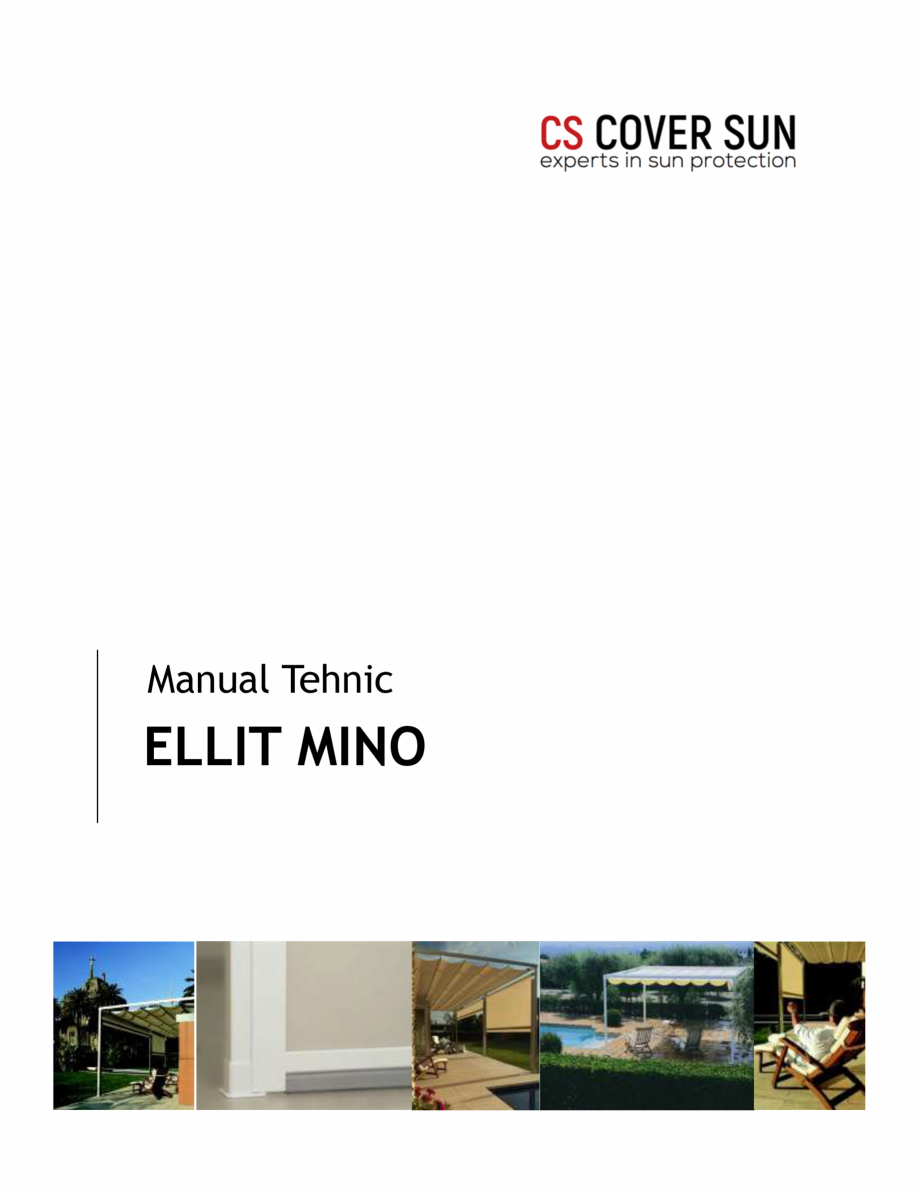

Pagina 1 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza Manual Tehnic

ELLIT...

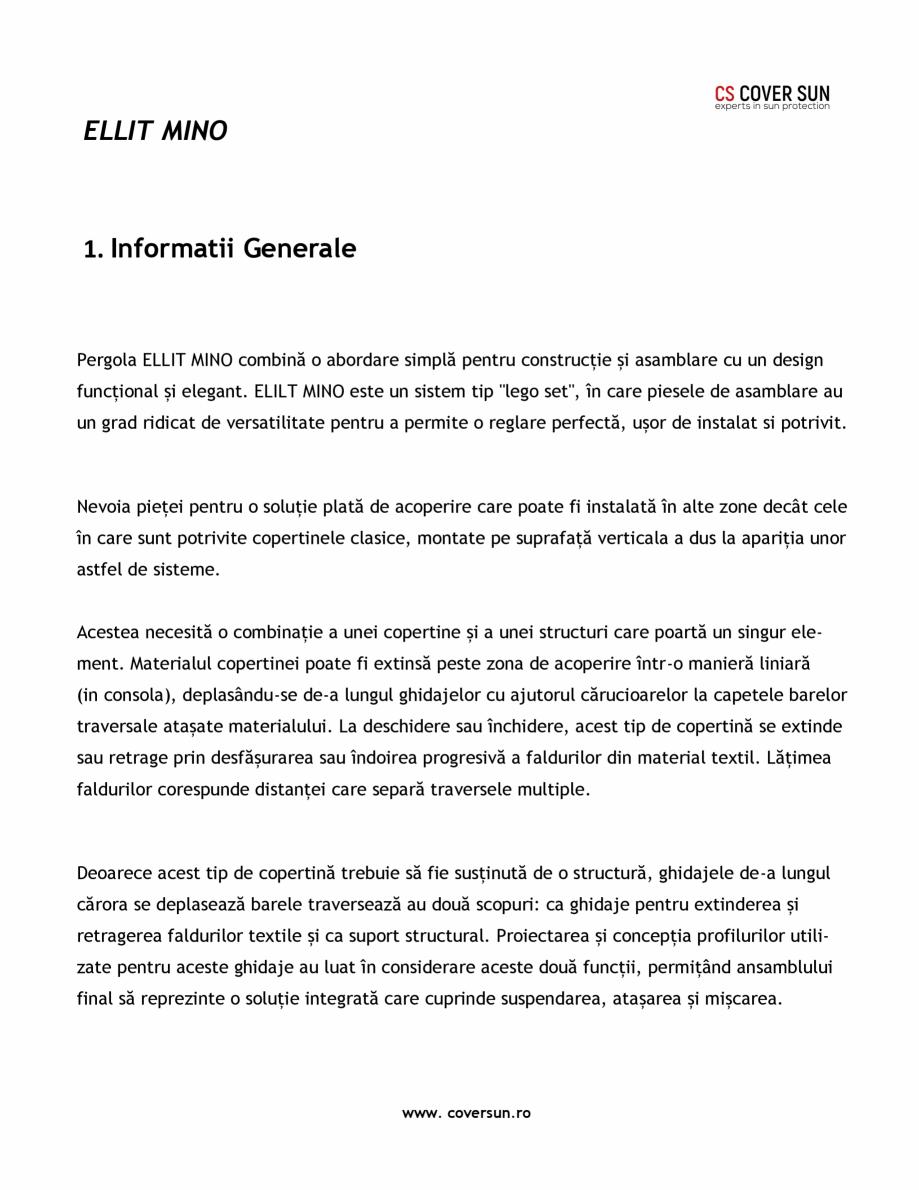

Manual Tehnic ELLIT MINO ELLIT MINO 1. Informatii Generale Pergola ELLIT MINO combină o abordare simplă pentru construcție și asamblare cu un design funcțional și elegant. ELILT MINO este un sistem tip "lego set", în care piesele de asamblare au un grad ridicat de versatilitate pentru a permite o reglare perfectă, ușor de instalat si potrivit. Nevoia pieței pentru o soluție plată de acoperire care poate fi instalată în alte zone decât cele în care sunt potrivite copertinele clasice, montate pe suprafață verticala a dus la apariția unor astfel de sisteme. Acestea necesită o combinație a unei copertine și a unei structuri care poartă un singur element. Materialul copertinei poate fi extinsă peste zona de acoperire într-o manieră liniară (in consola), deplasându-se de-a lungul ghidajelor cu ajutorul cărucioarelor la capetele barelor traversale atașate materialului. La deschidere sau închidere, acest tip de copertină se extinde sau retrage prin desfă�

Pagina 1-Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza Manual Tehnic

ELLIT MINO

ELLIT ...

Pagina 2 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza �urarea sau îndoirea...

�urarea sau îndoirea progresivă a faldurilor din material textil. Lățimea faldurilor corespunde distanței care separă traversele multiple. Deoarece acest tip de copertină trebuie să fie susținută de o structură, ghidajele de-a lungul cărora se deplasează barele traversează au două scopuri: ca ghidaje pentru extinderea și retragerea faldurilor textile și ca suport structural. Proiectarea și concepția profilurilor utilizate pentru aceste ghidaje au luat în considerare aceste două funcții, permițând ansamblului final să reprezinte o soluție integrată care cuprinde suspendarea, atașarea și mișcarea. www. coversun.ro 2. Descrierea sistemului Sistemul pergolei ELLIT MINO constă intr-un set de profile, componente de conectare, ghidaje, cărucioare și console de baza, care împreună formează toate piesele necesare pentru instalare și funcționare facila pentru foarte mult timp. Necesitatile și cerințele prin care produsul va fi supus unor aplicatii dive

Pagina 2-Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza �urarea sau îndoirea progresivă ...

Pagina 3 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza rse au fost primordiale...

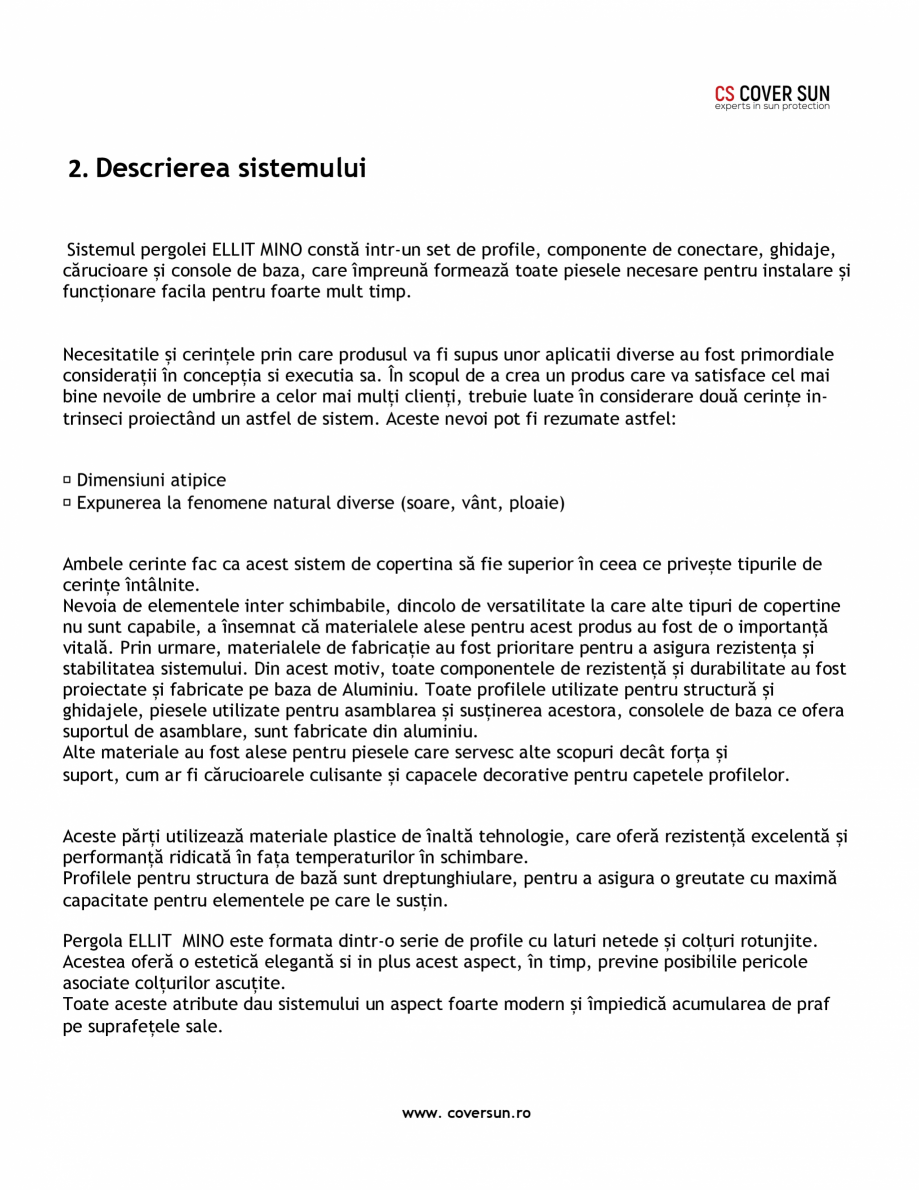

rse au fost primordiale considerații în concepția si executia sa. În scopul de a crea un produs care va satisface cel mai bine nevoile de umbrire a celor mai mulți clienți, trebuie luate în considerare două cerințe intrinseci proiectând un astfel de sistem. Aceste nevoi pot fi rezumate astfel: Ambele cerinte fac ca acest sistem de copertina să fie superior în ceea ce privește tipurile de cerințe întâlnite. Nevoia de elementele inter schimbabile, dincolo de versatilitate la care alte tipuri de copertine nu sunt capabile, a însemnat că materialele alese pentru acest produs au fost de o importanță vitală. Prin urmare, materialele de fabricație au fost prioritare pentru a asigura rezistența și stabilitatea sistemului. Din acest motiv, toate componentele de rezistență și durabilitate au fost proiectate și fabricate pe baza de Aluminiu. Toate profilele utilizate pentru structură și ghidajele, piesele utilizate pentru asamblarea și susținerea acestora, console

Pagina 4 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza le de baza ce ofera...

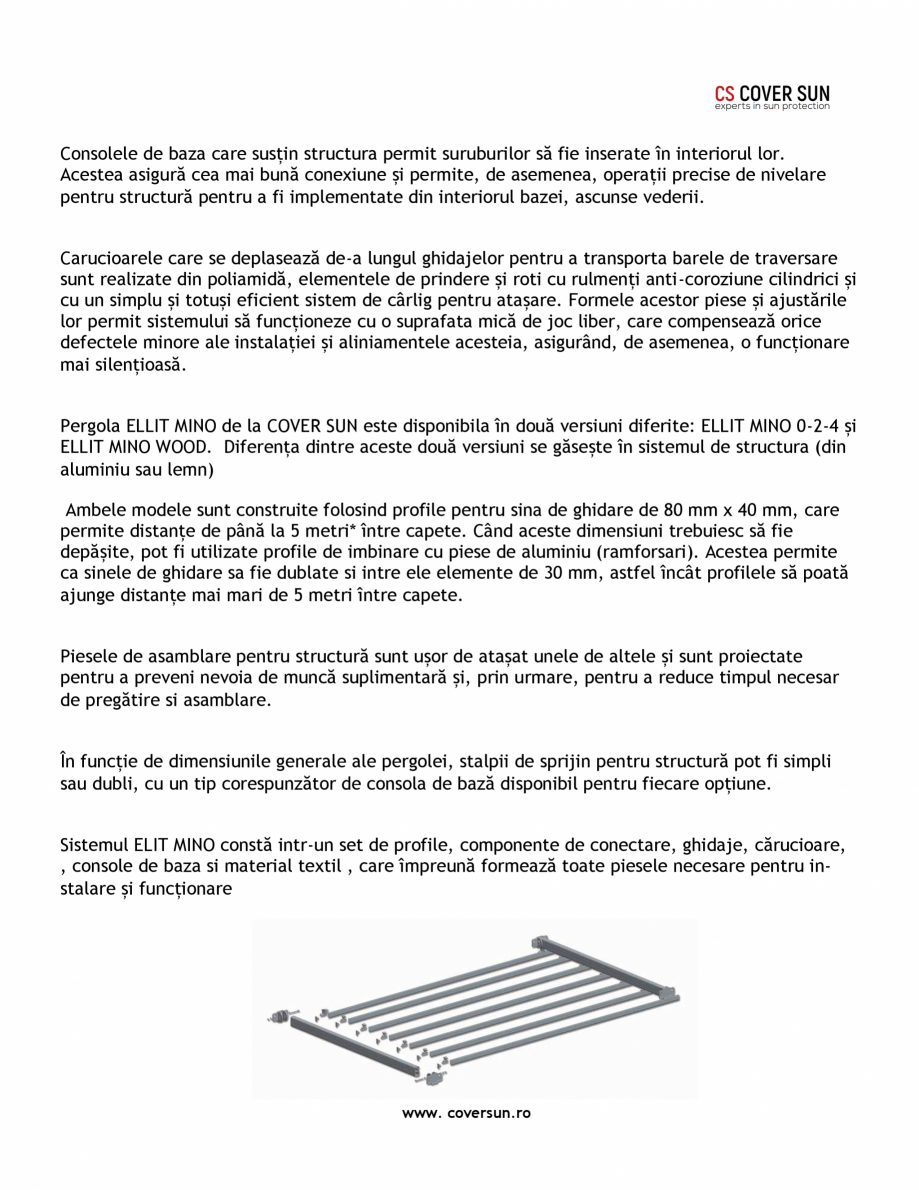

le de baza ce ofera suportul de asamblare, sunt fabricate din aluminiu. Alte materiale au fost alese pentru piesele care servesc alte scopuri decât forța și suport, cum ar fi cărucioarele culisante și capacele decorative pentru capetele profilelor. Aceste părți utilizează materiale plastice de înaltă tehnologie, care oferă rezistență excelentă și performanță ridicată în fața temperaturilor în schimbare. Profilele pentru structura de bază sunt dreptunghiulare, pentru a asigura o greutate cu maximă capacitate pentru elementele pe care le susțin. Pergola ELLIT MINO este formata dintr-o serie de profile cu laturi netede și colțuri rotunjite. Acestea oferă o estetică elegantă si in plus acest aspect, în timp, previne posibilile pericole asociate colțurilor ascuțite. Toate aceste atribute dau sistemului un aspect foarte modern și împiedică acumularea de praf pe suprafețele sale. www. coversun.ro Consolele de baza care susțin structura permit suruburilo

Pagina 4-Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza le de baza ce ofera
suportul de...

Pagina 5 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza r să fie inserate în ...

r să fie inserate în interiorul lor. Acestea asigură cea mai bună conexiune și permite, de asemenea, operații precise de nivelare pentru structură pentru a fi implementate din interiorul bazei, ascunse vederii. Carucioarele care se deplasează de-a lungul ghidajelor pentru a transporta barele de traversare sunt realizate din poliamidă, elementele de prindere și roti cu rulmenți anti-coroziune cilindrici și cu un simplu și totuși eficient sistem de cârlig pentru atașare. Formele acestor piese și ajustările lor permit sistemului să funcționeze cu o suprafata mică de joc liber, care compensează orice defectele minore ale instalației și aliniamentele acesteia, asigurând, de asemenea, o funcționare mai silențioasă. Pergola ELLIT MINO de la COVER SUN este disponibila în două versiuni diferite: ELLIT MINO 0-2-4 și ELLIT MINO WOOD. Diferența dintre aceste două versiuni se găsește în sistemul de structura (din aluminiu sau lemn) Ambele modele sunt construite f

Pagina 5-Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza r să fie inserate în interiorul ...

olosind profile pentru sina de ghidare de 80 mm x 40 mm, care permite distanțe de până la 5 metri* între capete. Când aceste dimensiuni trebuiesc să fie depășite, pot fi utilizate profile de imbinare cu piese de aluminiu (ramforsari). Acestea permite ca sinele de ghidare sa fie dublate si intre ele elemente de 30 mm, astfel încât profilele să poată ajunge distanțe mai mari de 5 metri între capete. Piesele de asamblare pentru structură sunt ușor de atașat unele de altele și sunt proiectate pentru a preveni nevoia de muncă suplimentară și, prin urmare, pentru a reduce timpul necesar de pregătire si asamblare. În funcție de dimensiunile generale ale pergolei, stalpii de sprijin pentru structură pot fi simpli sau dubli, cu un tip corespunzător de consola de bază disponibil pentru fiecare opțiune. Sistemul ELIT MINO constă intr-un set de profile, componente de conectare, ghidaje, cărucioare, , console de baza si material textil , care împreună formează toate

Pagina 7 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza piesele necesare...

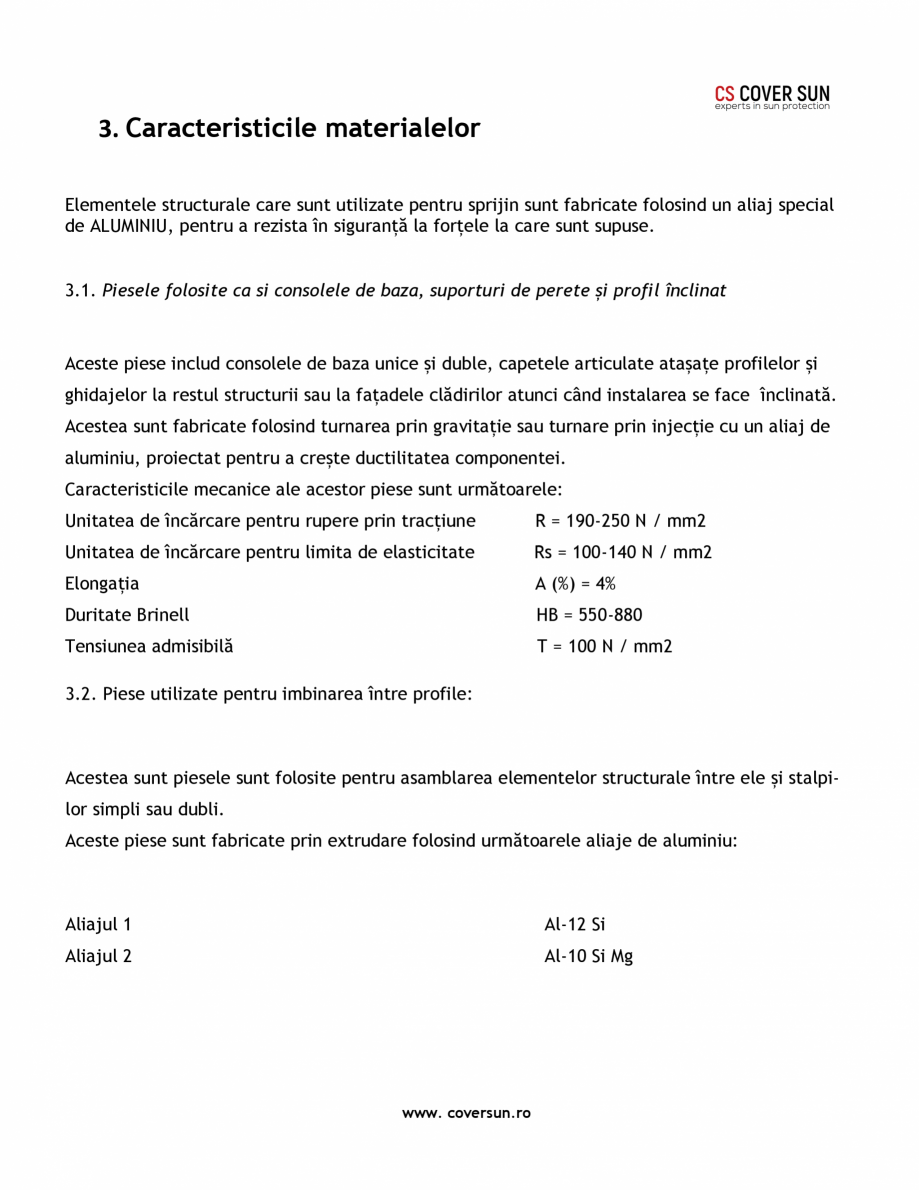

piesele necesare pentru instalare și funcționare www. coversun.ro 3. Caracteristicile materialelor Elementele structurale care sunt utilizate pentru sprijin sunt fabricate folosind un aliaj special de ALUMINIU, pentru a rezista în siguranță la forțele la care sunt supuse. 3.1. Piesele folosite ca si consolele de baza, suporturi de perete și profil înclinat Aceste piese includ consolele de baza unice și duble, capetele articulate atașațe profilelor și ghidajelor la restul structurii sau la fațadele clădirilor atunci când instalarea se face înclinată. Acestea sunt fabricate folosind turnarea prin gravitație sau turnare prin injecție cu un aliaj de aluminiu, proiectat pentru a crește ductilitatea componentei. Caracteristicile mecanice ale acestor piese sunt următoarele: Unitatea de încărcare pentru rupere prin tracțiune R = 190-250 N / mm2 Unitatea de încărcare pentru limita de elasticitate Rs = 100-140 N / mm2 Elongația A (%) = 4% Duritate Brinell H

Pagina 7-Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza piesele necesare pentru instalare...

Pagina 8 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza B = 550-880

Tensiunea ...

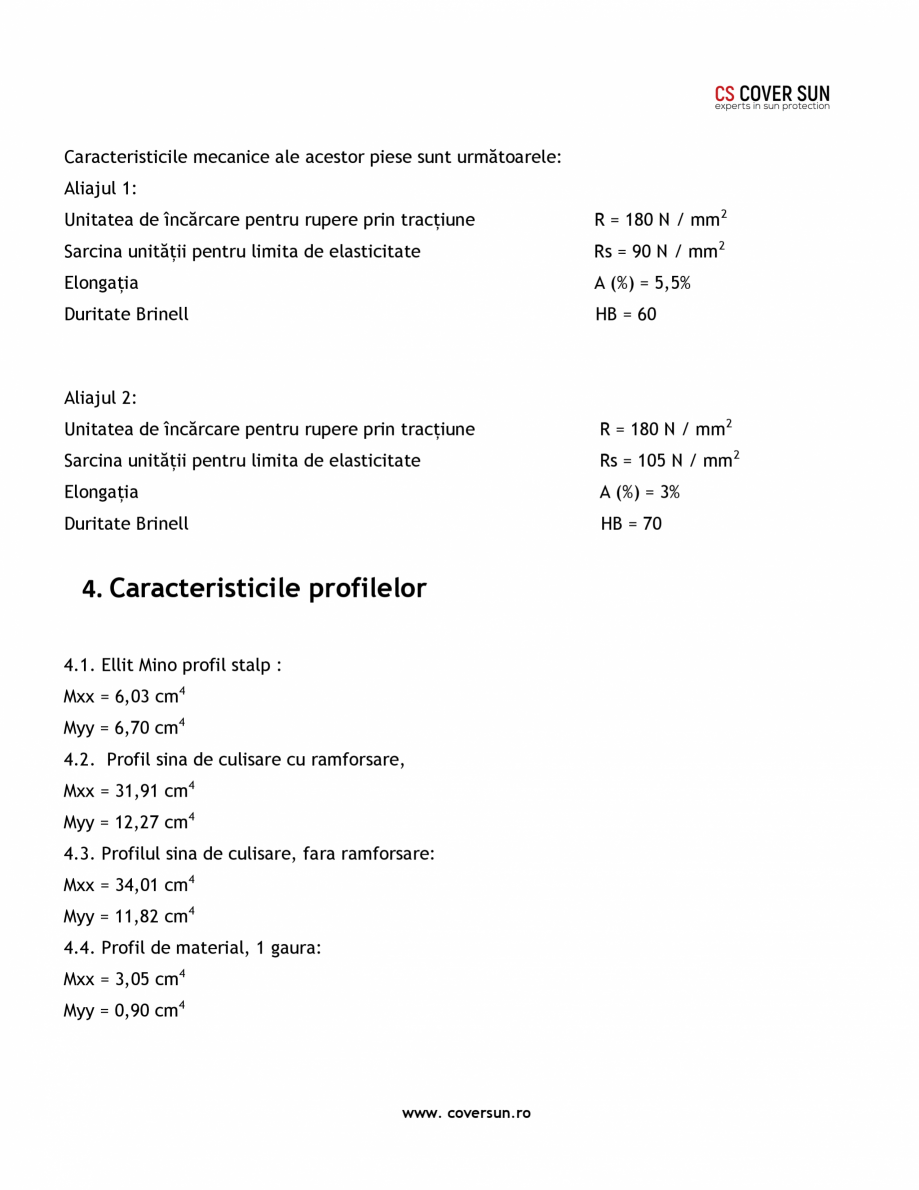

B = 550-880 Tensiunea admisibilă T = 100 N / mm2 3.2. Piese utilizate pentru imbinarea între profile: Acestea sunt piesele sunt folosite pentru asamblarea elementelor structurale între ele și stalpilor simpli sau dubli. Aceste piese sunt fabricate prin extrudare folosind următoarele aliaje de aluminiu: Aliajul 1 Al-12 Si Aliajul 2 Al-10 Si Mg www. coversun.ro Caracteristicile mecanice ale acestor piese sunt următoarele: Aliajul 1: Unitatea de încărcare pentru rupere prin tracțiune R = 180 N / mm 2 Sarcina unității pentru limita de elasticitate Rs = 90 N / mm 2 Elongația A (%) = 5,5% Duritate Brinell HB = 60 Aliajul 2: Unitatea de încărcare pentru rupere prin tracțiune R = 180 N / mm 2 Sarcina unității pentru limita de elasticitate Rs = 105 N / mm 2 Elongația A (%) = 3% Duritate Brinell HB = 70 4. Caracteristicile profilelor 4.1. Ellit Mino profil stalp : Mxx = 6,03 cm4 Myy = 6,70 cm4 4.2. Profil sina de culisare cu ramforsare, Mxx = 31,91 cm

Pagina 8-Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza B = 550-880

Tensiunea admisibilă...

Pagina 9 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza 4
Myy = 12,27 cm4
4.3. ...

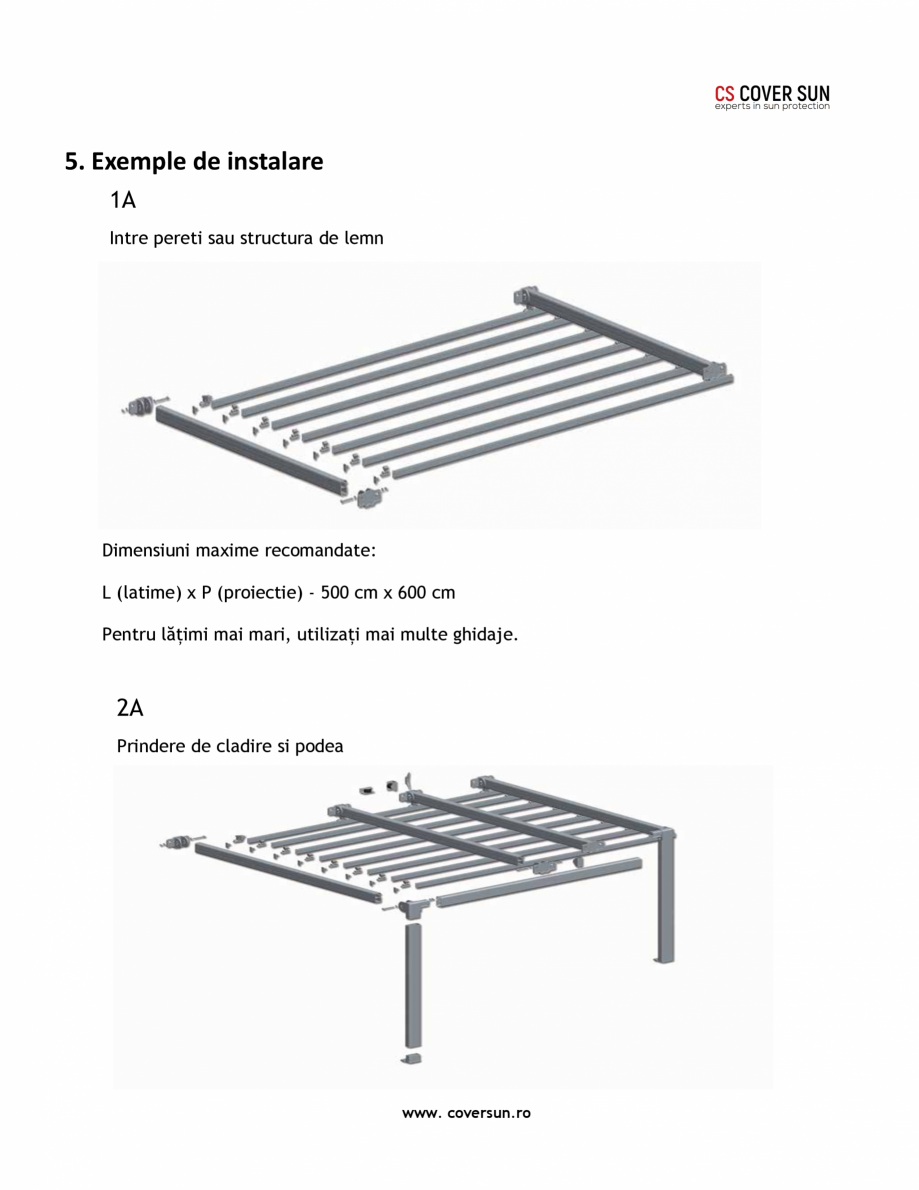

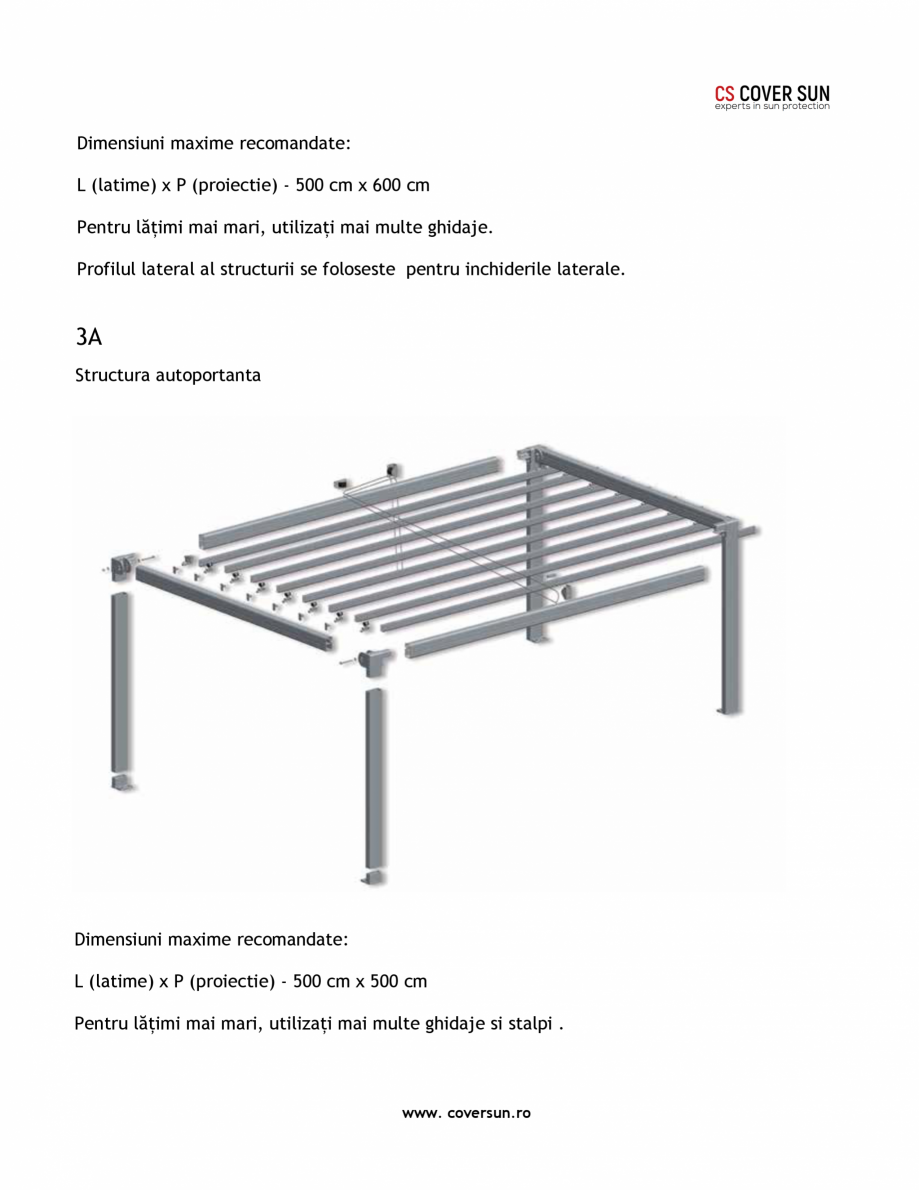

4 Myy = 12,27 cm4 4.3. Profilul sina de culisare, fara ramforsare: Mxx = 34,01 cm4 Myy = 11,82 cm4 4.4. Profil de material, 1 gaura: Mxx = 3,05 cm4 Myy = 0,90 cm4 www. coversun.ro 5. Exemple de instalare 1A Intre pereti sau structura de lemn Dimensiuni maxime recomandate: L (latime) x P (proiectie) - 500 cm x 600 cm Pentru lățimi mai mari, utilizați mai multe ghidaje. 2A Prindere de cladire si podea www. coversun.ro Dimensiuni maxime recomandate: L (latime) x P (proiectie) - 500 cm x 600 cm Pentru lățimi mai mari, utilizați mai multe ghidaje. Profilul lateral al structurii se foloseste pentru inchiderile laterale. 3A Structura autoportanta Dimensiuni maxime recomandate: L (latime) x P (proiectie) - 500 cm x 500 cm Pentru lățimi mai mari, utilizați mai multe ghidaje si stalpi . www. coversun.ro 3B Structura autoportanta cu profile laterale Dimensiuni maxime recomandate: L (latime) x P (proiectie) - 500 cm x 500 cm Pentru lățimi mai mari, utilizați mai multe ghi

Pagina 9-Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza 4
Myy = 12,27 cm4
4.3. Profilul...

Pagina 10 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza daje si stalpi cu...

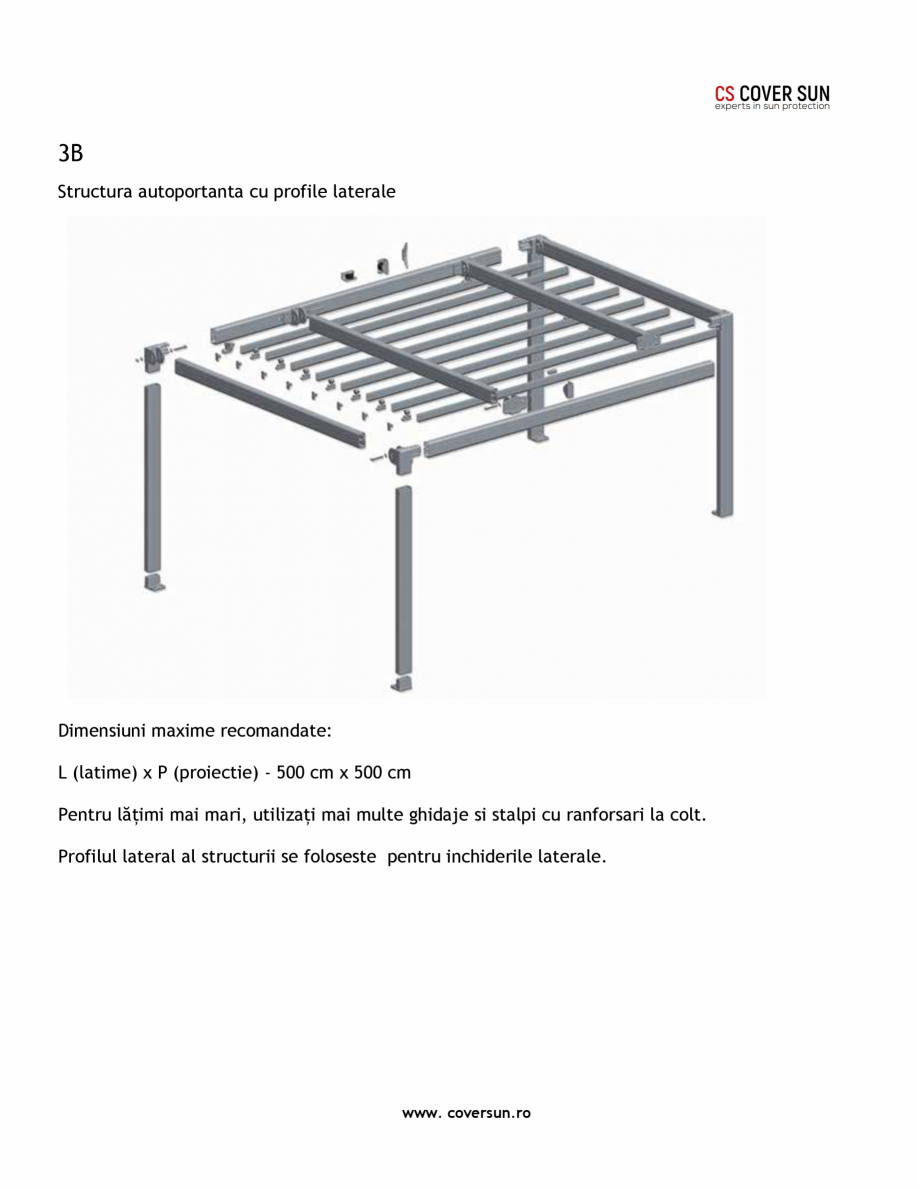

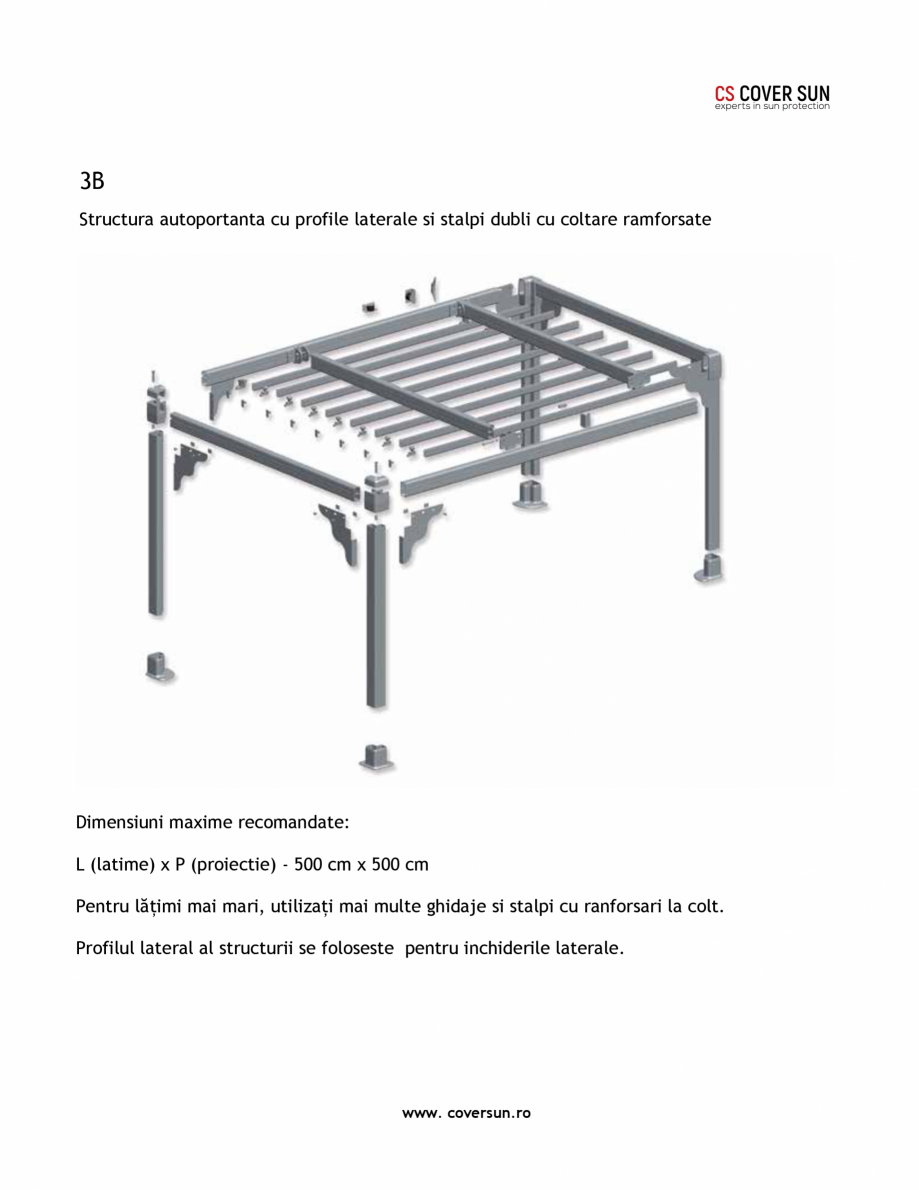

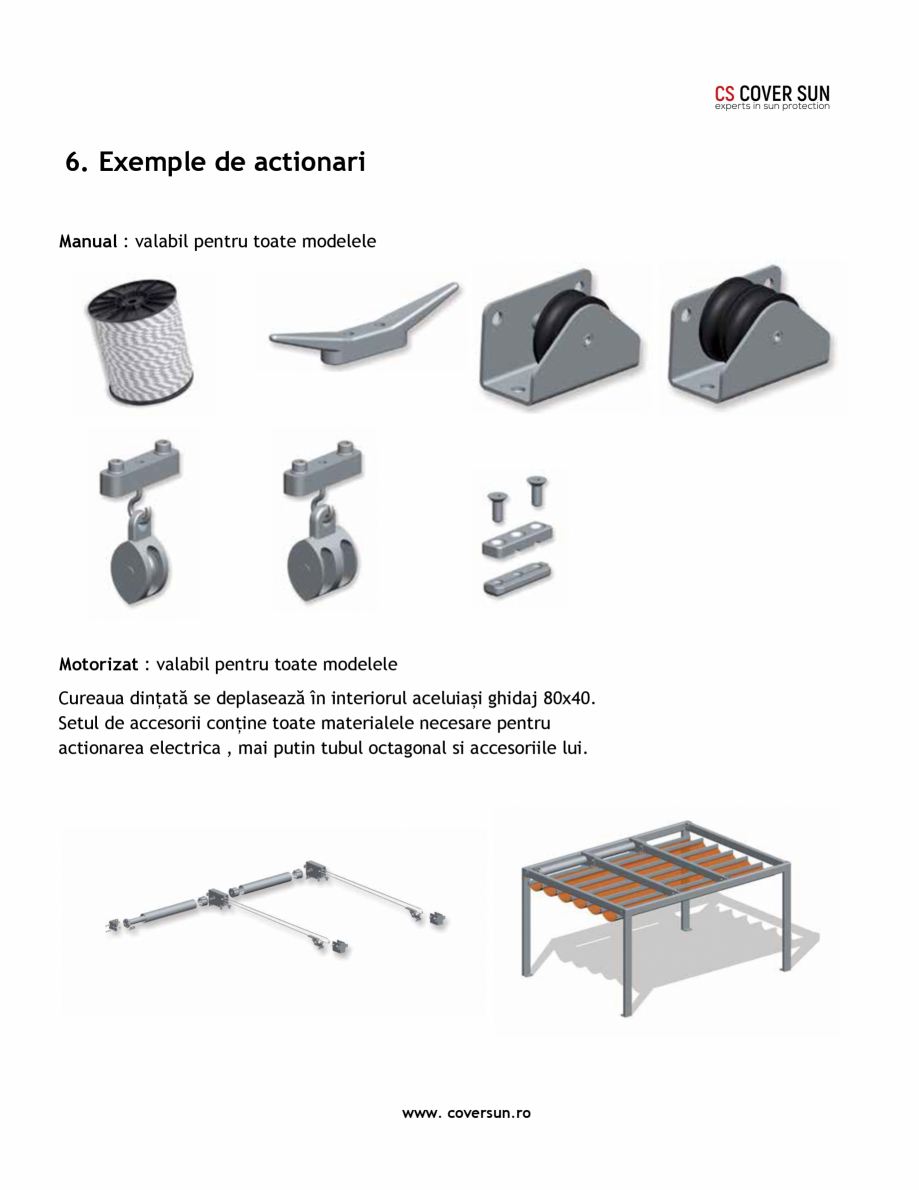

daje si stalpi cu ranforsari la colt. Profilul lateral al structurii se foloseste pentru inchiderile laterale. www. coversun.ro 3B Structura autoportanta cu profile laterale si stalpi dubli cu coltare ramforsate Dimensiuni maxime recomandate: L (latime) x P (proiectie) - 500 cm x 500 cm Pentru lățimi mai mari, utilizați mai multe ghidaje si stalpi cu ranforsari la colt. Profilul lateral al structurii se foloseste pentru inchiderile laterale. www. coversun.ro 6. Exemple de actionari Manual : valabil pentru toate modelele Motorizat : valabil pentru toate modelele Cureaua dințată se deplasează în interiorul aceluiași ghidaj 80x40. Setul de accesorii conține toate materialele necesare pentru actionarea electrica , mai putin tubul octagonal si accesoriile lui. www. coversun.ro Tabel selectare motor 200 Proiectie In cm 100 150 200 250 300 350 400 450 500 550 600 650 700 250 300 6./17 Latime—cm 400 450 350 500 550 600 650 700 10./17 15./17 6./17 10./17 15./17 20.

Pagina 10-Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza daje si stalpi cu ranforsari la...

Pagina 11 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza /17
10./17
15./17
20...

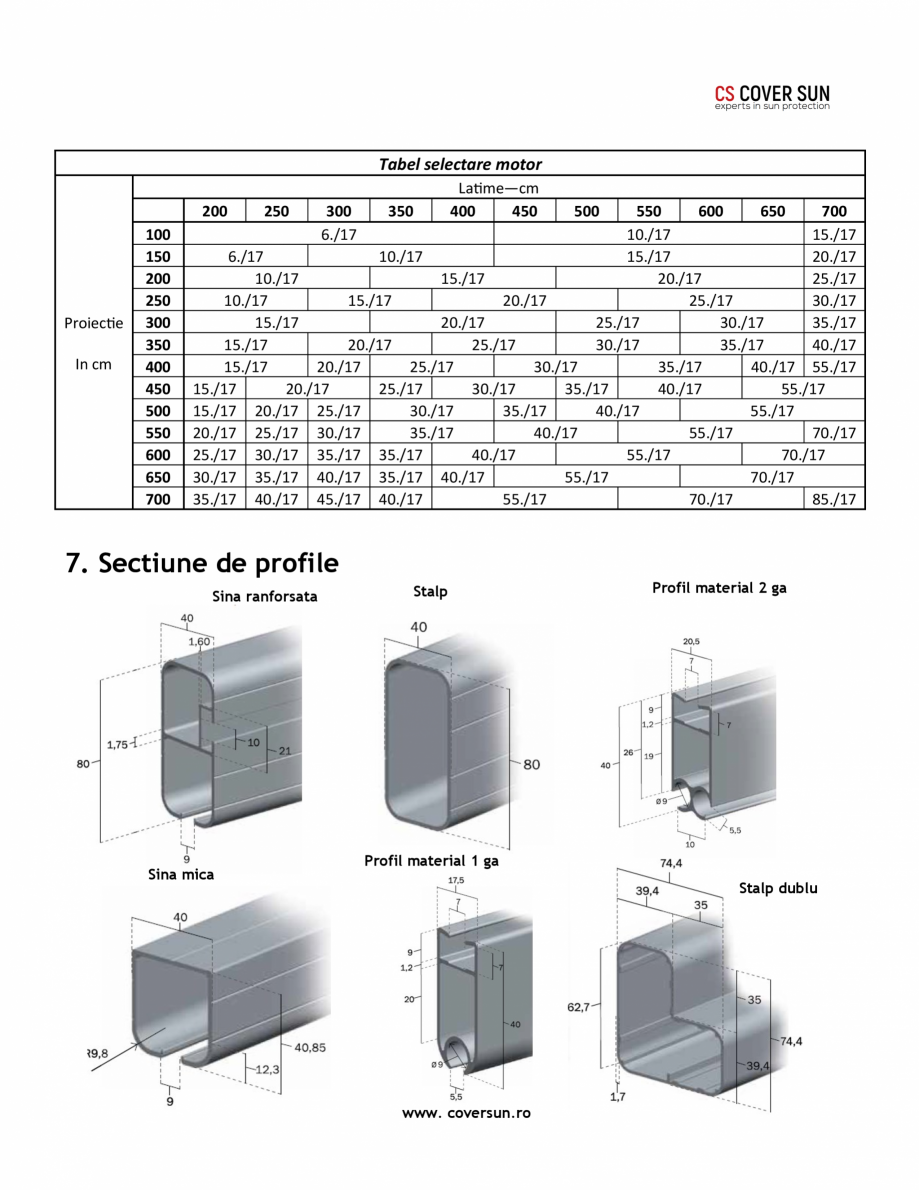

/17 10./17 15./17 20./17 25./17 10./17 15./17 20./17 25./17 30./17 15./17 20./17 25./17 30./17 35./17 15./17 20./17 25./17 30./17 35./17 40./17 15./17 20./17 25./17 30./17 35./17 40./17 55./17 15./17 20./17 25./17 30./17 35./17 40./17 55./17 15./17 20./17 25./17 30./17 35./17 40./17 55./17 20./17 25./17 30./17 35./17 40./17 55./17 70./17 25./17 30./17 35./17 35./17 40./17 55./17 70./17 30./17 35./17 40./17 35./17 40./17 55./17 70./17 35./17 40./17 45./17 40./17 55./17 70./17 85./17 7. Sectiune de profile Sina ranforsata Sina mica Stalp Profil material 2 ga Profil material 1 ga Stalp dublu www. coversun.ro 8. Alte componente Profil material cu 1 canal & capac Profil material cu 2 canale & capac Profil material cu 4 canale & capac Consola de baza stalp simplu ex Consola de baza stalp dublu ex Consola de baza stalp simplu int Capac aluminiu Terminatie ornamentala Terminatie ornamentala stalp & sina stalp traversa & sina Consola turnata Consola extrudata Consola extr

Pagina 11-Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza /17
10./17
15./17
20./17
25./17
10...

Pagina 12 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza udata mica

sina...

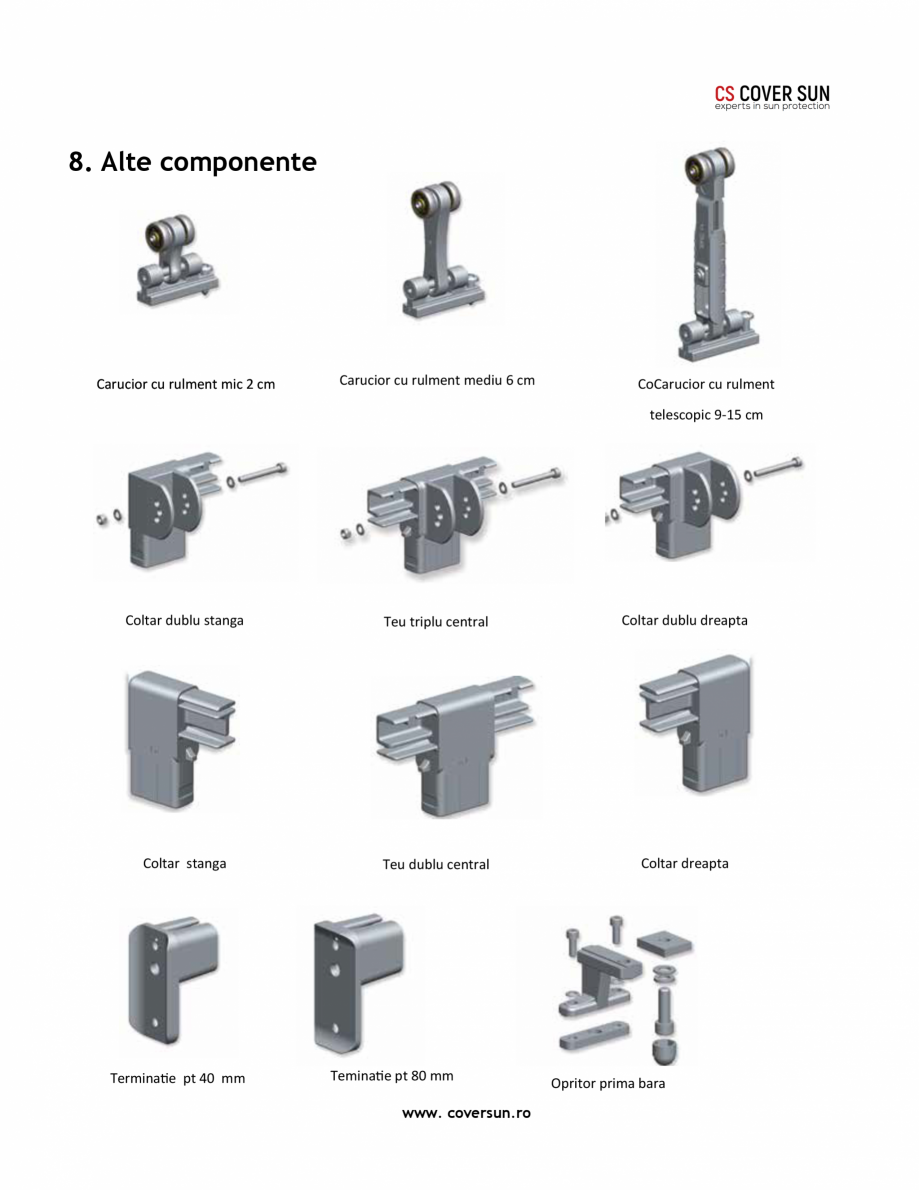

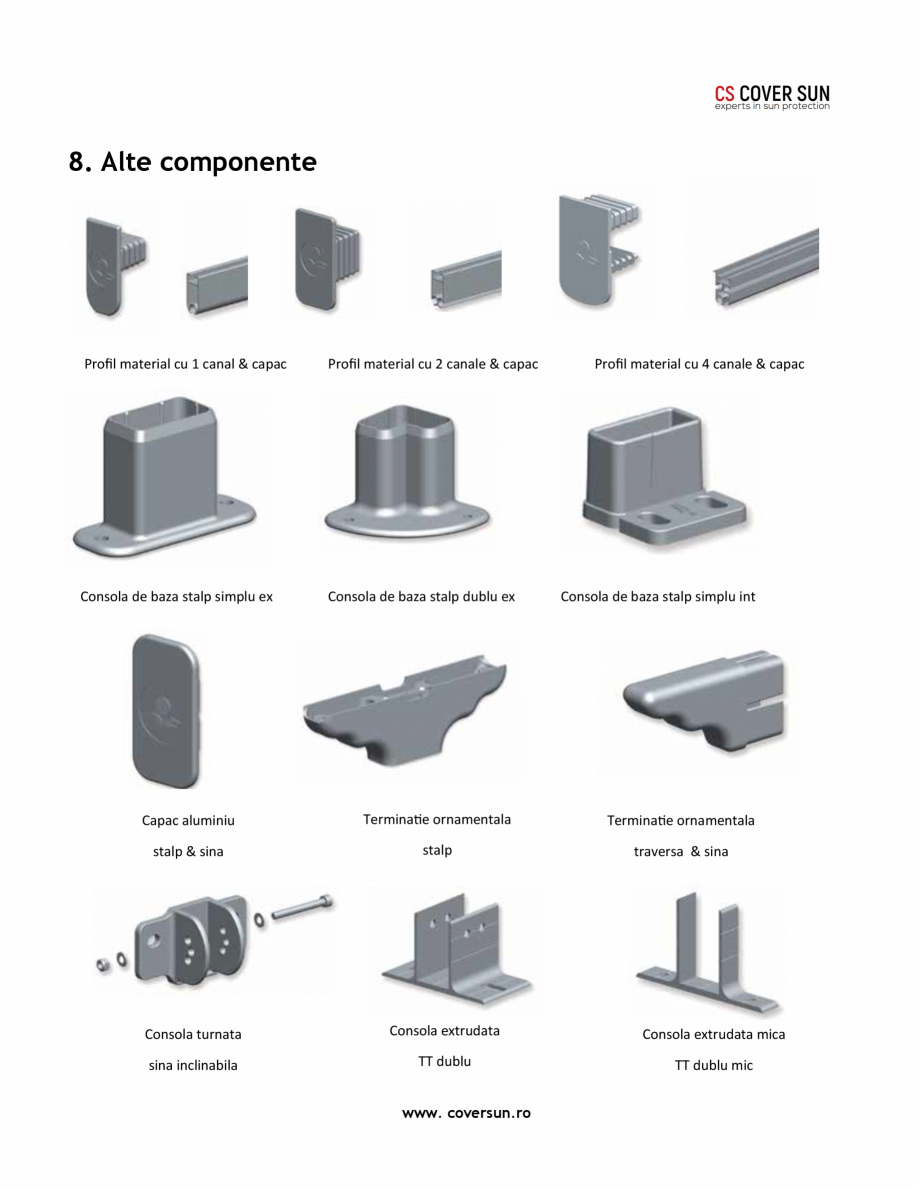

udata mica sina inclinabila TT dublu TT dublu mic www. coversun.ro 8. Alte componente Carucior cu rulment mic 2 cm Carucior cu rulment mediu 6 cm CoCarucior cu rulment telescopic 9-15 cm Coltar dublu stanga Teu triplu central Coltar dublu dreapta Coltar stanga Teu dublu central Coltar dreapta Terminatie pt 40 mm Teminatie pt 80 mm www. coversun.ro Opritor prima bara CONSIDERAȚII FINALE ale fabricantului de profile - LLAZA WORLD (SPANIA) ■ Procesele noastre de fabricație și controalele de management corespunzătoare ne-au permis să obținem certificarea ISO-9001: 2008 pentru proiectare și producție. ■ Conformitatea noastră cu cerințele standardului european EN 13561 ne permit să emitem declarația de conformitate pentru marcajul CE. ■ Aplicarea condițiilor cerute de standardele EAA / Qualicoat ne permit să oferim o perioada de 3 ani garanție pentru finisajele de vopsitorie. COVER SUN SRL Tel – 021 3275527 Mobil – 0040746269070, 0040742424243 CU

Pagina 12-Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza udata mica

sina inclinabila

TT...

Pagina 13 - Pergola usoara din aluminiu LLAZA Ellit Mino Fisa tehnica Engleza I - RO30508354 Nr. Reg...

I - RO30508354 Nr. Reg. - J40/8899/2012 Banca - RO08RNCB0079128677420001 BCR Str. Valsanesti nr.27 CP 032882 Bucuresti Romania office@coversun.ro www.coversun.ro
