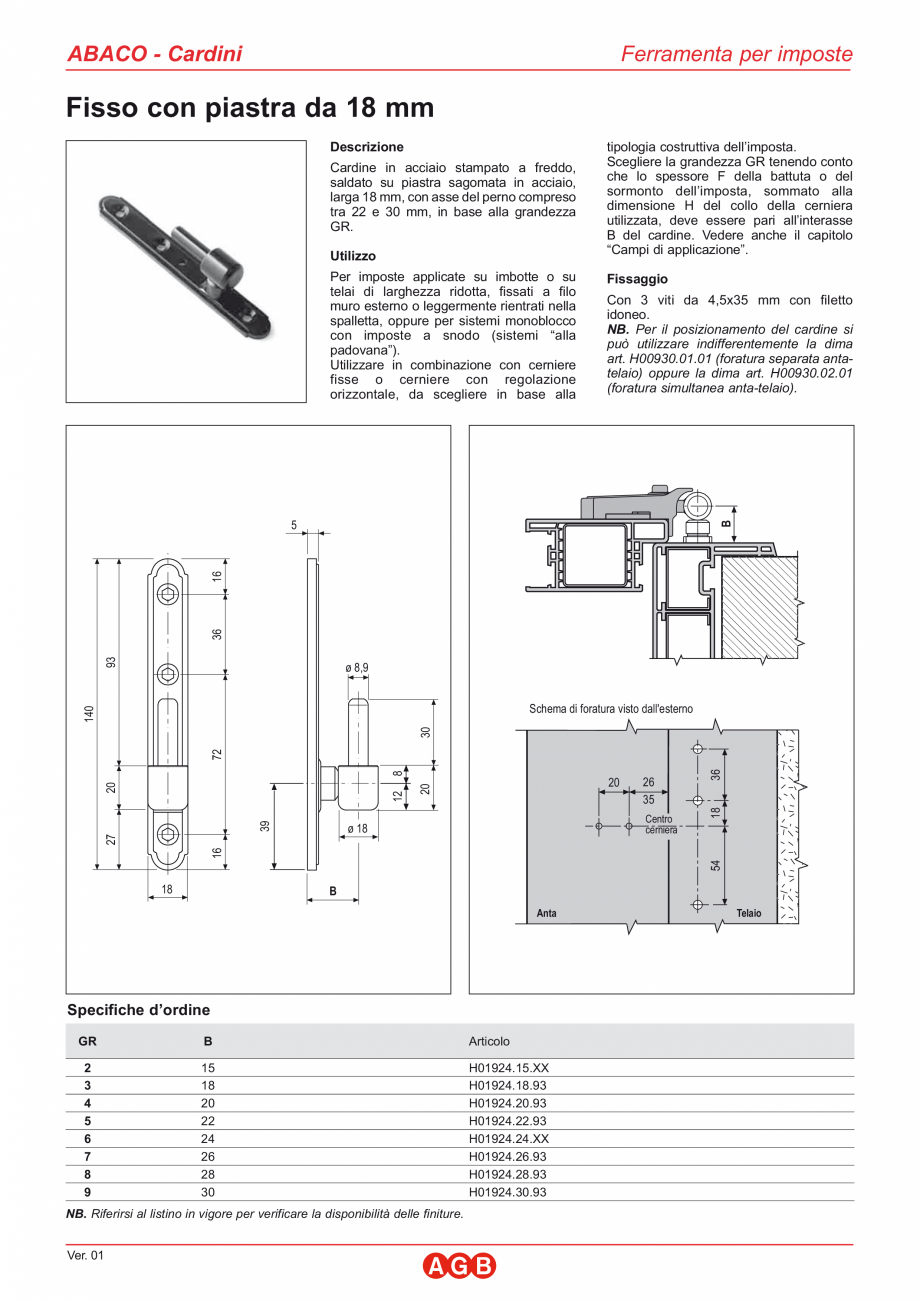

Pagina 1 - Pivot fix - obloane cu falt AGB Pivoti obloane Catalog, brosura Italiana ABACO - Cardini
...

ABACO - Cardini Ferramenta per imposte Fisso con piastra da 18 mm Descrizione Cardine in acciaio stampato a freddo, saldato su piastra sagomata in acciaio, larga 18 mm, con asse del perno compreso tra 22 e 30 mm, in base alla grandezza GR. Utilizzo Fissaggio Con 3 viti da 4,5x35 mm con filetto idoneo. NB. Per il posizionamento del cardine si può utilizzare indifferentemente la dima art. H00930.01.01 (foratura separata antatelaio) oppure la dima art. H00930.02.01 (foratura simultanea anta-telaio). B Per imposte applicate su imbotte o su telai di larghezza ridotta, fissati a filo muro esterno o leggermente rientrati nella spalletta, oppure per sistemi monoblocco con imposte a snodo (sistemi “alla padovana”). Utilizzare in combinazione con cerniere fisse o cerniere con regolazione orizzontale, da scegliere in base alla tipologia costruttiva dell’imposta. Scegliere la grandezza GR tenendo conto che lo spessore F della battuta o del sormonto dell’imposta, sommato alla dimensi
